1 Οδηγίες χρήσης και τοποθέτησης Απορροφητήρες DA 420-4, DA EXT DA U DA 424-4, DA EXT ιαβάστε προσεκτικά τις οδηγίες χρήσης πριν από την τοποθέτηση - σύνδεση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. el - GR M.-Nr

2 Πίνακας περιεχοµένων Προστασία περιβάλλοντος... 3 Υποδείξεις ασφαλείας... 4 Περιγραφή λειτουργίας Περιγραφή συσκευής Χειρισµός Έναρξη λειτουργίας του µοτέρ Επιλογή βαθµίδας ισχύος Εντατική βαθµίδα Παράταση λειτουργίας ιακοπή λειτουργίας του µοτέρ Λειτουργία φωτισµού εστιών Μείωση φωτισµού ιακοπή φωτισµού Μετρητής ωρών λειτουργίας Καθαρισµός και περιποίηση Περίβληµα Φίλτρα λίπους Φίλτρο οσµών Αλλαγή λυχνίας αλογόνου ιαστάσεις συσκευής Απόσταση µεταξύ εστιών και απορροφητήρα Τοποθέτηση Φύλλο οδηγιών τοποθέτησης Εξαρτήµατα τοποθέτησης Αγωγός εξαγωγής αέρα Ατµοπαγίδα Σιγαστήρας Ηλεκτρική σύνδεση Λειτουργία µε τη µονάδα ελέγχου DSM Σύνδεση ενός διακόπτη επαφής παραθύρου Ελεύθερη σύνδεση Σύνδεση ενός διακόπτη φωτισµού Service Τεχνικά στοιχεία

3 Προστασία περιβάλλοντος Αξιοποίηση της συσκευασίας Η συσκευασία προστατεύει τη συσκευή από τυχόν ζηµιές κατά τη µεταφορά της. Τα υλικά συσκευασίας έχουν επιλεγεί µε ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριµµάτων. Αυτά τα υλικά µην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριµµάτων προς ανακύκλωση. Έτσι συµβάλλετε στην οικονοµία σε πρώτες ύλες και στη µείωση του όγκου απορριµµάτων. ιάφορα υλικά της συσκευασίας (π.χ. µεµβράνες, πεπιεσµένο αφρολέξ) µπορεί να αποβούν επικίνδυνα για τα παιδιά. Κίνδυνος ασφυξίας! Κρατάτε τα υλικά αυτά µακριά από παιδιά και φροντίζετε το ταχύτερο για την αποκοµιδή τους. Αξιοποίηση της παλιάς συσκευής Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές διατηρούν ακόµη ορισµένα από τα υλικά τους σε καλή κατάσταση. Περιέχουν όµως και βλαβερές ουσίες που ήταν απαραίτητες για τη λειτουργία και την ασφάλεια τους. Στους κοινούς σκουπιδότοπους ή λόγω εσφαλµένης χρήσης, αυτές οι ουσίες µπορεί ν' αποτελέσουν κίνδυνο για την δηµόσια υγεία και το περιβάλλον. Μην πετάτε λοιπόν σε καµία περίπτωση την παλιά συσκευή σας στον πλησιέστερο σκουπιδότοπο. Εκµεταλλευτείτε αντίθετα τους ειδικούς χώρους συγκέντρωσης του δήµου σας για την παράδοση και την αξιοποίηση των παλιών ηλεκτρονικών και ηλεκτρικών συσκευών σας. Φροντίζετε οι παλιές συσκευές σας να φυλάσσονται µακριά από παιδιά µέχρι την παράδοσή τους. 3

4 Υποδείξεις ασφαλείας Αυτή η συσκευή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Η παραβίαση της σωστής χρήσης της συσκευής είναι επικίνδυνη και για το χειριστή και για τη συσκευή. Πριν χρησιµοποιήσετε για πρώτη φορά τη συσκευή, διαβάστε προσεκτικά τις οδηγίες χρήσης. Σας ενη- µερώνουν για την ασφάλεια, την τοποθέτηση, το χειρισµό και τη συντήρηση της συσκευής. Έτσι, προστατεύετε τον εαυτό σας και αποφεύγετε τυχόν βλάβες. Φυλάσσετε τις οδηγίες χρήσης και σε περίπτωση που η συσκευή αλλάξει ιδιοκτήτη µην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης. Η συσκευή αυτή προορίζεται αποκλειστικά για οικιακή χρήση. Οποιαδήποτε άλλη χρήση δεν επιτρέπεται και είναι πιθανόν επικίνδυνη. Ο κατασκευαστής δεν ευθύνεται για βλάβες που µπορεί να προκληθούν από χρήση που δεν είναι σύµφωνη µε τις οδηγίες ή από διάφορους λανθασµένους χειρισµούς. εν επιτρέπεται η χρήση της συσκευής από άτοµα, τα οποία λόγω της ψυχικής ή διανοητικής τους κατάστασης, της έλλειψης εµπειρίας ή λόγω ά- γνοιας δεν είναι σε θέση να το χειριστούν µε ασφάλεια. Επιτρέπεται µόνο υπό την επιτήρηση ή τις οδηγίες ενός άλλου υπεύθυνου ατόµου. Προστασία για τα παιδιά Επιτηρείτε πάντα τα παιδιά που παίζουν κοντά στον απορροφητήρα και µην τα αφήνετε ποτέ να παίζουν µε τη συσκευή. Η χρήση του απορροφητήρα από παιδιά µπορεί να γίνει µόνο εφόσον σιγουρευτείτε απόλυτα, ότι έχουν καταλάβει το χειρισµό του, και ότι τους έχουν γίνει κατανοητοί οι κίνδυνοι ενός λανθασµένου χειρισµού. Λάβετε υπόψη σας, στους απορροφητήρες µε λυχνίες αλογόνου, ότι κατά τη λειτουργία της συσκευής οι λυχνίες αναπτύσσουν υψηλές θερµοκρασίες, οι οποίες παραµένουν ακόµη για λίγο χρόνο µετά τη διακοπή λειτουργίας τους. Κρατήστε τα παιδιά µακριά από τις λυχνίες, µέχρι να σιγουρευτείτε ότι µπορούν να τις αγγίξουν χωρίς κανένα κίνδυνο εγκαύµατος. Τεχνική ασφάλεια Πριν από την τοποθέτηση της συσκευής, ελέγχετε, αν υπάρχουν ορατές εξωτερικές ζηµιές. Αν συµβαίνει αυτό, δεν επιτρέπεται να προχωρήσετε στην τοποθέτηση ή στη λειτουργία της συσκευής. Βεβαιωθείτε πριν από τη σύνδεση, ότι τα στοιχεία της πινακίδας τύπου της συσκευής (τάση και συχνότητα) συµφωνούν µε εκείνα του ηλεκτρικού σας δικτύου (βλέπε κεφ. "Ηλεκτρική σύνδεση"), για να µην προκληθεί καµία βλάβη στη συσκευή. Αν έχετε αµφιβολίες, ρωτήστε τον ηλεκτρολόγο σας. 4

5 Υποδείξεις ασφαλείας Η ηλεκτρική ασφάλεια της συσκευής είναι τότε µόνο εγγυηµένη, όταν είναι συνδεδεµένη η συσκευή µε σύστηµα γείωσης, σύµφωνα µε τις ισχύουσες προδιαγραφές. Ελέγχετε, αν πράγµατι υπάρχει αυτή η προστασία και αν έχετε αµφιβολία, ειδοποιήστε κάποιον ειδικό τεχνικό να ελέγξει τις εγκαταστάσεις του σπιτιού σας. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για ζη- µιές που προκαλούνται από απουσία ή διακοπή της γείωσης (π.χ. ηλεκτροπληξία). Χρησιµοποιείτε τον απορροφητήρα αφού γίνει η τοποθέτησή του. Μόνο έ- τσι, θα είναι εγγυηµένη η ασφαλής λειτουργία του. Ανοίγετε το περίβληµα της συσκευής µόνο όπως περιγράφεται στα κεφάλαια που αναφέρονται στην εγκατάσταση και τον καθαρισµό της. Μην ανοίγετε άλλα µέρη της συσκευής. Σε περίπτωση που αγγίξετε ηλεκτροφόρα καλώδια ή γίνουν αλλαγές στα ηλεκτρικά ή µηχανικά µέρη της συσκευής, αυτό θα είναι επικίνδυνο για εσάς και µπορεί να δηµιουργήσει ανωµαλίες στη λειτουργία της συσκευής. Η εγκατάσταση, οι επισκευές και η συντήρηση πρέπει να γίνονται µόνο από ειδικευµένους τεχνικούς, αλλιώς µπορεί να δηµιουργηθούν σηµαντικοί κίνδυνοι για το χειριστή για τους οποίους καµία ευθύνη δεν φέρει ο κατασκευαστής. ιάφορα µέρη της συσκευής που έχουν υποστεί βλάβη, θα πρέπει να α- ντικατασταθούν µόνο µε γνήσια ανταλλακτικά της εταιρείας Miele. Μόνο έτσι, µπορούµε να εγγυηθούµε, ότι η συσκευή θα ανταποκρίνεται πλήρως στις προδιαγραφές ασφαλείας µε τις οποίες έχει κατασκευαστεί. Κατά τις εργασίες εγκατάστασης και συντήρησης όπως και κατά την επισκευή, ο απορροφητήρας θα πρέπει να αποσυνδέεται τελείως από το ηλεκτρικό δίκτυο. Η συσκευή αποσυνδέεται τότε µόνον, όταν: έχετε κλείσει τις ασφάλειες στον ηλεκτρικό πίνακα, έχετε αφαιρέσει τις βιδωτές ασφάλειες από τον ηλεκτρικό πίνακα. έχετε αποσυνδέσει τη συσκευή από το ηλεκτρικό δίκτυο. Για να αποσυνδέσετε τη συσκευή από το ηλεκτρικό δίκτυο, µην τραβάτε το καλώδιο αλλά το φις από την πρίζα. Για τη σύνδεση της συσκευής µε το ηλεκτρικό δίκτυο δεν επιτρέπεται να χρησιµοποιηθεί πολύπριζο ή επέκταση καλωδίου (µπαλαντέζα). Η επέκταση καλωδίου ή το πολύπριζο δεν εγγυώνται την απαιτούµενη ασφάλεια της συσκευής (π.χ. κίνδυνος υπερθέρµανσης). 5

6 Υποδείξεις ασφαλείας Στις συσκευές που συνδέονται µε εξωτερικό µοτέρ (τύπου EXT) πρέπει επιπρόσθετα να συνδέσετε και τις δύο µονάδες στο καλώδιο σύνδεσης µε τους ακροδέκτες σύνδεσης. Αυτές οι συσκευές µπορούν να συνδυαστούν µόνο µε ένα εξωτερικό µοτέρ της Miele. Η τοποθέτηση και ο εντοιχισµός αυτής της συσκευής σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία) πρέπει να γίνεται µόνο από υπεύθυνα συνεργεία / υπεύθυνους τεχνικούς και µόνο αν τηρούνται όλες οι προϋποθέσεις ασφαλούς λειτουργίας. Ταυτόχρονη λειτουργία σε χώρο που λειτουργεί και άλλου είδους θέρµανση Προσοχή: βλαβερές αναθυµιάσεις! Όταν στο χώρο που λειτουργεί ο α- πορροφητήρας, υπάρχουν και εστίες θέρµανσης εξαρτώµενες από την ανανέωση του αέρα (π.χ. σόµπες αερίου, πετρελαίου ή κάρβουνου, θερµοσίφωνο ή θέρµανση αερίου, boiler, εστίες, φούρνοι), πρέπει να δοθεί ιδιαίτερη προσοχή στις συνθήκες λειτουργίας. Ο απορροφητήρας µε λειτουργία εξαγωγής αέρα, α- κόµη και µε σύνδεση σε εξωτερικό µοτέρ, απορροφάει κατά τη λειτουργία του µεγάλη ποσότητα αέρα από το χώρο που βρίσκεται, αλλά και από τα διπλανά δωµάτια, έτσι ώστε να µην υπάρχει αρκετός αέρας για την καύση των υπολοίπων εστιών θέρµανσης. Χωρίς λοιπόν την απαραίτητη τροφοδότηση των εστιών αυτών θέρµανσης µε φρέσκο αέρα, δηµιουργείται µια υποπίεση, η οποία επιδρά αρνητικά στη διαδικασία καύσης. Από την καµινάδα ή το φρεάτιο εξαερισµού µπορεί να εισχωρήσουν στα δω- µάτια βλαβερές αναθυµιάσεις. 6

7 Υποδείξεις ασφαλείας Για να λειτουργεί λοιπόν ο απορροφητήρας ταυτόχρονα µε άλλες εστίες θέρ- µανσης χωρίς κανένα πρόβληµα, θα πρέπει να επιτευχθεί µια υποπίεση το ανώτερο 4 Pa (0,04 mbar), ούτως ώστε να µην υπάρχει κίνδυνος επαναρρόφησης των καυσαερίων που δηµιουργούν οι εστίες θέρµανσης. Το κατάλληλο επίπεδο υποπίεσης επιτυγχάνεται, όταν έχετε προβλέψει στο χώρο ένα µόνιµο άνοιγµα (π.χ. σε µια πόρτα ή ένα παράθυρο), έτσι ώστε να εισέρχεται πάντα φρέσκος αέρας στους εσωτερικούς χώρους. Εδώ πρέπει να δοθεί ιδιαίτερη προσοχή στη διάµετρο του ανοίγµατος. Το άνοιγµα ενός κοινού τηλεσκοπικού σωλήνα τοίχου δεν επαρκεί για τη σωστή τροφοδότηση των χώρων µε φρέσκο αέρα., Κατά τον υπολογισµό περιεκτικότητας σε οξυγόνο αέρα, πρέπει να γίνει µέτρηση όλων των χώρων µιας κατοικίας. Συµβουλευτείτε έναν κατάλληλο τεχνικό καµινάδων. Για την ασφαλή λειτουργία µπορεί να είναι απαραίτητο να, συνδυάσετε τον απορροφητήρα µε ένα διακόπτη επαφής παράθυρου, ο οποίος θα επιτρέπει τη λειτουργία της συσκευής µόνον όταν το παράθυρο είναι αρκετά ανοικτό ή τίθεται σε λειτουργία αυτόµατα ένα µοτέρ εισροής αέρα ή να ενεργοποιείται ένας µηχανισµός για να ανοίγει ένα κλαπέτο εισροής αέρα, όταν τεθεί σε λειτουργία ο απορροφητήρας ή διακόπτεται αυτόµατα η λειτουργία των εστιών θέρµανσης που εξαρτώνται από την ανανέωση του αέρα, ό- ταν τεθεί σε λειτουργία ο απορροφητήρας. Η µονάδα ελέγχου (µοντούλ) Miele DSM 400 σας δίνει τη δυνατότητα να συνδυάσετε τα κατάλληλα εξαρτήµατα µε τον απορροφητήρα (βλέπε κεφ. "Λειτουργία µε τη µονάδα ελέγχου (µοντούλ) DSM 400"). Τη µονάδα µπορείτε να την προµηθευτείτε ως πρόσθετο εξάρτηµα από το τµήµα ανταλλακτικών της Miele. Συµβουλευτείτε έναν κατάλληλο τεχνικό. Αν ο απορροφητήρας σας πρόκειται να λειτουργεί µόνο µε ανακύκλωση αέρα, οι παραπάνω περιορισµοί δεν ισχύουν. 7

8 Υποδείξεις ασφαλείας Σωστή χρήση Μην επιχειρήσετε να µαγειρέψετε ή να ψήσετε σε ανοικτή φωτιά κάτω από τον απορροφητήρα. Φλαµπέ, ψητά σε γκριλ κ.λπ. απαγορεύονται. Ο απορροφητήρας που βρίσκεται σε λειτουργία τραβάει τις φλόγες στο φίλτρο. Με τα σταγονίδια λίπους που α- πορροφούνται υπάρχει κίνδυνος πυρκαγιάς! Όταν χρησιµοποιείτε τον απορροφητήρα πάνω από εστίες αερίου, πρέπει να προσέχετε, οι εστίες που βρίσκονται σε λειτουργία να είναι συνέχεια καλυµ- µένες µε σκεύη. ιακόπτετε τη λειτουργία της εστίας αερίου ακόµα και όταν αφαιρείτε έστω και για λίγο τα σκεύη. Ρυθµίζετε τη φλόγα έτσι, ώστε να µην υπερβαίνει το ύψος των σκευών. Αποφεύγετε το υπερβολικό ζέσταµα των σκευών (π.χ. σε µαγείρεµα µε wok). Ο απορροφητήρας µπορεί να πάθει ζηµιά από την υπερβολική θερµική επίδραση της φλόγας. Όταν µαγειρεύετε στις εστίες, ο α- πορροφητήρας πρέπει να τίθεται πάντα σε λειτουργία. Αλλιώς, οι υδρατµοί που συσσωρεύονται στον απορροφητήρα µπορεί να προκαλέσουν σκουριές στη συσκευή. Όταν µαγειρεύετε µε λάδια και λίπη σε κατσαρόλες, τηγάνια ή φριτέζες, δεν πρέπει να αφήνετε τα σκεύη χωρίς επίβλεψη. Επίσης και όταν ψήνετε σε ηλεκτρικό γκριλ, δεν πρέπει ποτέ να απο- µακρύνεστε από τη συσκευή του γκριλ. Από την υπερθέρµανση µπορεί τα λάδια και τα λίπη να πάρουν φωτιά και να πάθει ζηµιά ο απορροφητήρας. Μη χρησιµοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρα λίπους. Έτσι, αποφεύγετε τη συσσώρευση λίπους και βρωµιάς µέσα στη συσκευή, που θα εµπόδιζαν τη σωστή λειτουργία της. Καθαρίζετε ή αλλάζετε τακτικά τα φίλτρα. Ένα φίλτρο γεµάτο µε υπολείµµατα λίπους σηµαίνει κίνδυνο πυρκαγιάς. (βλέπε κεφ. "Καθαρισµός και περιποίηση"). Μη χρησιµοποιείτε σε καµία περίπτωση, για τον καθαρισµό του απορροφητήρα, συσκευές ατµοκαθαρισµού. Ο ατµός που παράγεται, µπορεί να φθάσει σε µέρη της συσκευής από τα οποία διέρχεται ηλεκτρικό ρεύµα και να προκαλέσει βραχυκύκλωµα. Σωστή τοποθέτηση Λάβετε υπόψη σας τις υποδείξεις του κατασκευαστή των εστιών που χρησιµοποιείτε, για να γνωρίζετε αν είναι δυνατή η λειτουργία απορροφητήρα πάνω από τις εστίες. Αν δεν έχουν οριστεί µεγαλύτερες αποστάσεις ασφαλείας από τον κατασκευαστή των εστιών, θα πρέπει να τηρούνται µεταξύ των εστιών και της κάτω γωνίας του απορροφητήρα οι αποστάσεις ασφαλείας που αναφέρονται στο κεφάλαιο " ιαστάσεις συσκευής". Αν λειτουργούν διάφορα είδη εστιών κάτω από τον απορροφητήρα, για τα ο- ποία ισχύουν διαφορετικές αποστάσεις ασφαλείας, θα πρέπει να επιλεγεί η µεγαλύτερη απόσταση ασφαλείας που έ- χει δοθεί. 8

9 Υποδείξεις ασφαλείας Η τοποθέτηση του απορροφητήρα πάνω από εστίες καύσης στερεών καυσίµων δεν επιτρέπεται. Χρησιµοποιείτε για τον αεραγωγό µόνο σωλήνες ή αγωγούς από άφλεκτο υλικό, όπως τους διαθέτει το τµήµα α- νταλλακτικών της Miele. Ο αέρας που βγαίνει από τον απορροφητήρα δεν θα πρέπει να περνάει από καµινάδα καλοριφέρ πετρελαίου ή αερίου που βρίσκεται σε λειτουργία, ούτε από φρεάτιο που χρησιµεύει για τον εξαερισµό χώρων, όπου λειτουργεί τζάκι. Σε περίπτωση που ο εξαγόµενος αέρας οδηγείται µέσα από καµινάδα ή φρεάτιο, εκτός λειτουργίας, τότε θα πρέπει να δοθεί ιδιαίτερη προσοχή στους κανονισµούς που ισχύουν για αυτό σε κάθε χώρα. Πρόσθετα εξαρτήµατα Πρόσθετα εξαρτήµατα επιτρέπεται να τοποθετηθούν στη συσκευή µόνο όταν αυτά διατίθενται από τη Miele. Αν τοποθετηθούν πρόσθετα µέρη άλλων εταιρειών, τότε οτιδήποτε σχετίζεται µε την εγγύηση και ασφάλεια του προϊόντος παύει να ισχύει. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για βλάβες που προκύπτουν από λανθασµένη χρήση ή αµέλεια των υποδείξεων ασφαλείας. 9

10 Περιγραφή λειτουργίας Ο απορροφητήρας αυτός λειτουργεί: µε εξαγωγή αέρα: (όχι για συσκευές µε ανακύκλωση αέρα τύπου U) µε ανακύκλωση αέρα: (για συσκευές µε ανακύκλωση αέρα τύπου U) Ο αέρας που απορροφάται καθαρίζεται από τα φίλτρα λίπους και επιπρόσθετα από ένα φίλτρο οσµών. Ο αέρας που απορροφάται, καθαρίζεται από φίλτρα λίπους και οδηγείται προς τα έξω. Η συσκευή είναι εξοπλισµένη µε ένα προστατευτικό διάφραγµα. Όταν η συσκευή είναι εκτός λειτουργίας, το διάφραγµα είναι κλειστό. εν γίνεται ανταλλαγή αέρα ανάµεσα στο χώρο ε- γκατάστασης και στον εξωτερικό αέρα. Όταν θέτετε τον απορροφητήρα σε λειτουργία, τότε ανοίγει το διάφραγµα και έτσι οι υδρατµοί της κουζίνας µπορούν, χωρίς κανένα εµπόδιο, να διοχετεύονται προς τα έξω. Στη συνέχεια οδηγείται µέσα από τα α- νοίγµατα που βρίσκονται στην προσθήκη του απορροφητήρα, πάλι πίσω στην κουζίνα. Ελέγχετε πάντα κατά τη λειτουργία µε ανακύκλωση αέρα, αν είναι τοποθετηµένο το φίλτρο οσµών (βλέπε κεφ. "Καθαρισµός και περιποίηση"). µε εξωτερικό µοτέρ: (για συσκευές τύπου ΕΧΤ) Οι απορροφητήρες τύπου EXT, είναι ειδικά κατασκευασµένοι για τη σύνδεση µε εξωτερικό µοτέρ, δηλαδή το µοτέρ απορρόφησης τοποθετείται σε έναν ε- ξωτερικό χώρο της δικής σας επιλογής. Το εξωτερικό µοτέρ συνδέεται µε τον απορροφητήρα µέσω ενός ειδικού ηλεκτρικού καλωδίου και ο χειρισµός του γίνεται από τον πίνακα χειρισµού του απορροφητήρα. 10

11 Περιγραφή συσκευής 11

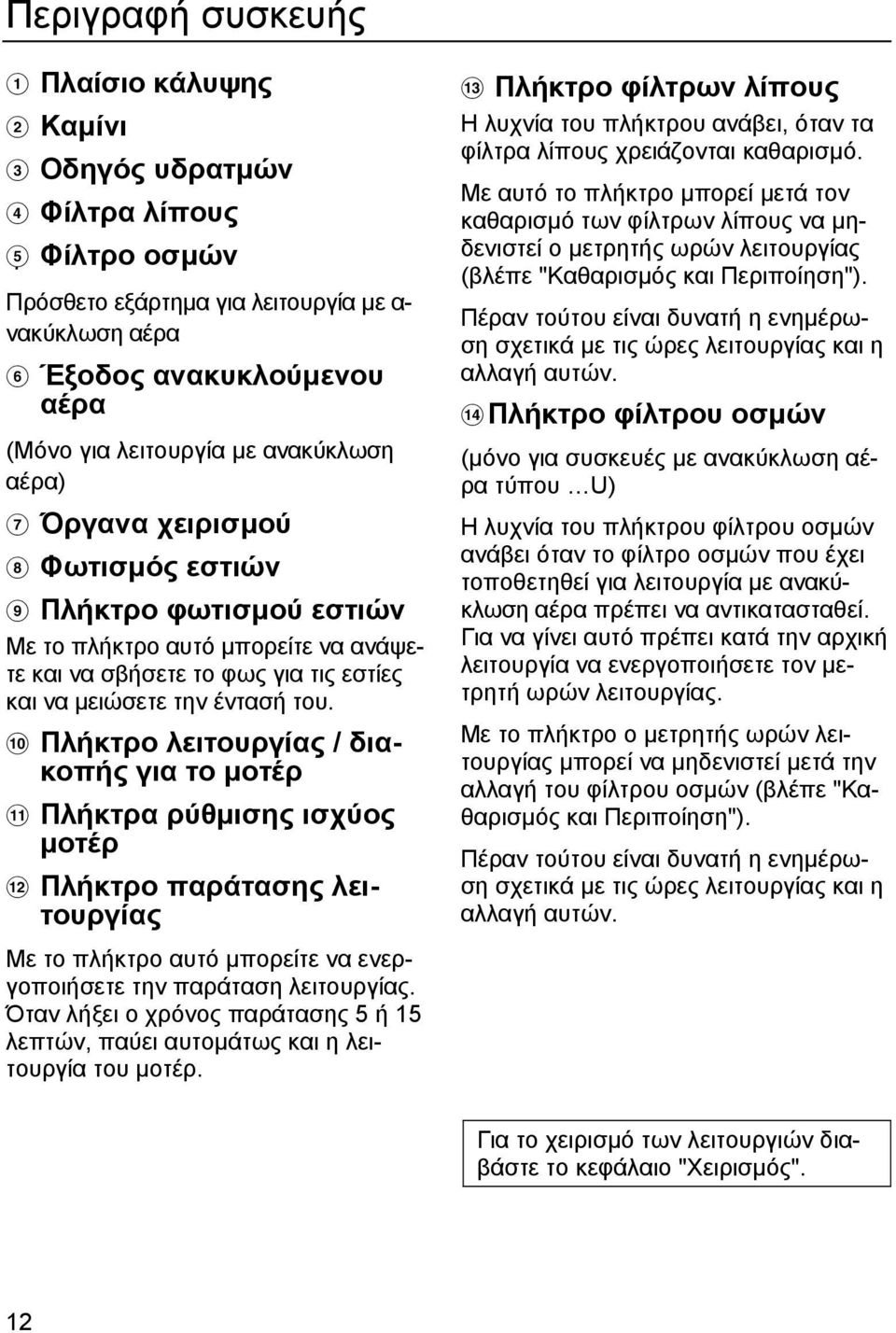

12 Περιγραφή συσκευής a Πλαίσιο κάλυψης b Καµίνι c Οδηγός υδρατµών d Φίλτρα λίπους e Φίλτρο οσµών Πρόσθετο εξάρτηµα για λειτουργία µε α- νακύκλωση αέρα f Έξοδος ανακυκλούµενου αέρα (Μόνο για λειτουργία µε ανακύκλωση αέρα) g Όργανα χειρισµού h Φωτισµός εστιών i Πλήκτρο φωτισµού εστιών Με το πλήκτρο αυτό µπορείτε να ανάψετε και να σβήσετε το φως για τις εστίες και να µειώσετε την έντασή του. j Πλήκτρο λειτουργίας / διακοπής για το µοτέρ k Πλήκτρα ρύθµισης ισχύος µοτέρ l Πλήκτρο παράτασης λειτουργίας Με το πλήκτρο αυτό µπορείτε να ενεργοποιήσετε την παράταση λειτουργίας. Όταν λήξει ο χρόνος παράτασης 5 ή 15 λεπτών, παύει αυτοµάτως και η λειτουργία του µοτέρ. m Πλήκτρο φίλτρων λίπους Η λυχνία του πλήκτρου ανάβει, όταν τα φίλτρα λίπους χρειάζονται καθαρισµό. Με αυτό το πλήκτρο µπορεί µετά τον καθαρισµό των φίλτρων λίπους να µηδενιστεί ο µετρητής ωρών λειτουργίας (βλέπε "Καθαρισµός και Περιποίηση"). Πέραν τούτου είναι δυνατή η ενηµέρωση σχετικά µε τις ώρες λειτουργίας και η αλλαγή αυτών. n Πλήκτρο φίλτρου οσµών (µόνο για συσκευές µε ανακύκλωση αέρα τύπου U) Η λυχνία του πλήκτρου φίλτρου οσµών ανάβει όταν το φίλτρο οσµών που έχει τοποθετηθεί για λειτουργία µε ανακύκλωση αέρα πρέπει να αντικατασταθεί. Για να γίνει αυτό πρέπει κατά την αρχική λειτουργία να ενεργοποιήσετε τον µετρητή ωρών λειτουργίας. Με το πλήκτρο ο µετρητής ωρών λειτουργίας µπορεί να µηδενιστεί µετά την αλλαγή του φίλτρου οσµών (βλέπε "Καθαρισµός και Περιποίηση"). Πέραν τούτου είναι δυνατή η ενηµέρωση σχετικά µε τις ώρες λειτουργίας και η αλλαγή αυτών. Για το χειρισµό των λειτουργιών διαβάστε το κεφάλαιο "Χειρισµός". 12

13 Χειρισµός Έναρξη λειτουργίας του µοτέρ Πιέζετε το πλήκτρο λειτουργίας / διακοπής. Αυτοµάτως το µοτέρ λειτουργεί στη βαθµίδα ισχύος "II". Ανάβει η ενδεικτική λυχνία. Αν ο απορροφητήρας είναι συνδεδε- µένος µε ένα διακόπτη επαφής παραθύρου µέσω της µονάδας ελέγχου DSM 400, δεν µπορείτε να θέσετε σε λειτουργία το µοτέρ όταν το παράθυρο είναι κλειστό. Η ενδεικτική λυχνία αναβοσβήνει. Επιλογή βαθµίδας ισχύος Αυτόµατη διακοπή λειτουργίας της εντατικής βαθµίδας Έχετε τη δυνατότητα να ρυθµίσετε µε τέτοιο τρόπο την εντατική βαθµίδα, ώ- στε το µοτέρ να επανέρχεται πάντα µετά από 10 λεπτά αυτόµατα στην βαθµίδα ισχύος "ΙΙΙ". Για να γίνει αυτό πρέπει να έχει διακοπεί η λειτουργία του µοτέρ και του φωτισµού των εστιών. Πιέζετε το πλήκτρο παράτασης λειτουργίας περίπου 10 δευτερόλεπτα. Η πρώτη λυχνία ένδειξης των βαθµίδων ισχύος ανάβει. Πιέζετε κατόπιν διαδοχικά Με τα πλήκτρα " / +" επιλέγετε την επιθυµητή βαθµίδα ισχύος. Πλήκτρο + = υψηλότερη ισχύς Πλήκτρο = χαµηλότερη ισχύς Για το κανονικό µαγείρεµα και ανάλογα πάντα µε την ένταση των υδρατµών ρυθµίζετε τις βαθµίδες ισχύος από "I" ως "III" (πράσινες λυχνίες). Εντατική βαθµίδα Για το σύντοµο τηγάνισµα και το βράσι- µο µε έντονη δηµιουργία οσµών και υ- δρατµών µπορείτε να χρησιµοποιήσετε προσωρινά την βαθµίδα "IV" (κίτρινη λυχνία). το πλήκτρο φωτισµού, το πλήκτρο " " και µετά πάλι το πλήκτρο φωτισµού. 13

14 Χειρισµός Αν δεν έχει ενεργοποιηθεί η αυτόµατη διακοπή λειτουργίας, αναβοσβήνουν οι λυχνίες των βαθµίδων ισχύος "Ι" και "ΙV" του µοτέρ. Για να ενεργοποιήσετε την αυτόµατη διακοπή λειτουργίας πιέζετε το πλήκτρο "+". Οι λυχνίες των βαθµίδων ισχύος "Ι" και "ΙV" ανάβουν σταθερά. Για να απενεργοποιήσετε την διακοπή λειτουργίας πιέζετε το πλήκτρο " ". Επιβεβαιώνετε τη διαδικασία µε το πλήκτρο παράτασης λειτουργίας. Αν δεν επιβεβαιώσετε µέσα σε 4 λεπτά µετά τον προγραµµατισµό, η συσκευή αυτοµάτως αναγνωρίζει την "παλιά" ρύθµιση. Παράταση λειτουργίας Μετά το µαγείρεµα συνιστάται να αφήνετε το µοτέρ του απορροφητήρα να λειτουργεί για λίγα λεπτά ακόµη. Έτσι, ο αέρας της κουζίνας παραµένει καθαρός, χωρίς υδρατµούς και ενοχλητικές οσµές. Επιλέγοντας την παράταση λειτουργίας, το µοτέρ διακόπτει αυτοµάτως τη λειτουργία του µετά την πάροδο του χρόνου που έχετε επιλέξει. Πατάτε το πλήκτρο για την παράταση λειτουργίας, ενόσω ο απορροφητήρας βρίσκεται ακόµη σε λειτουργία. Πάτηµα 1 φορά: η λειτουργία του µοτέρ διακόπτεται µετά από 5 λεπτά (αριστερή λυχνία) Πάτηµα 2 φορές: η λειτουργία του µοτέρ διακόπτεται µετά από 15 λεπτά (δεξιά λυχνία) Αν θέλετε να ακυρώσετε τη ρύθµιση παράτασης, πατάτε άλλη µια φορά το πλήκτρο παράτασης λειτουργίας. Το µοτέρ δεν σταµατάει αυτόµατα. ιακοπή λειτουργίας του µοτέρ Πατώντας το πλήκτρο λειτουργίας / διακοπής, διακόπτετε τη λειτουργία του µοτέρ. Η ενδεικτική λυχνία σβήνει. 14

15 Χειρισµός Λειτουργία φωτισµού εστιών Μπορείτε να ανάψετε ή να σβήσετε το φως των εστιών ανεξάρτητα από τη λειτουργία του µοτέρ. Για να λειτουργήσει ο φωτισµός, πατάτε σύντοµα το δεξί πλήκτρο φωτισµού. Ανάβει η ενδεικτική λυχνία. Ο φωτισµός λειτουργεί µε τη µεγαλύτερή ένταση. Μείωση φωτισµού Έχετε τη δυνατότητα να ρυθµίσετε την ένταση φωτισµού που επιθυµείτε. Για να γίνει αυτό, κρατάτε πατηµένο το δεξί πλήκτρο φωτισµού, ενόσω το φως εστιών είναι αναµµένο. Η φωτεινότητα αρχίζει να µειώνεται, χωρίς διαβάθµιση, µέχρι να αφήσετε το πλήκτρο ελεύθερο. Αν κρατήσετε πάλι πατηµένο το πλήκτρο φωτισµού, η φωτεινότητα αρχίζει πάλι να αυξάνεται, µέχρι να αφήσετε το πλήκτρο ελεύθερο. Κρατώντας για µεγαλύτερο διάστηµα πατηµένο το πλήκτρο, ακολουθεί συνεχόµενη αλλαγή φωτεινής / σκοτεινής ρύθµισης. Αυτόµατη απενεργοποίηση συσκευής Αν αφήσετε τον απορροφητήρα να λειτουργεί, χωρίς να ανανεώσετε καµία από τις ρυθµίσεις του, µετά από 10 ώ- ρες η λειτουργία του µοτέρ διακόπτεται αυτοµάτως. Ο φωτισµός παραµένει ε- νεργοποιηµένος. Για την επαναλειτουργία του µοτέρ πατάτε το πλήκτρο λειτουργίας / διακοπής. ιακοπή φωτισµού Με ένα σύντοµο πάτηµα του πλήκτρου φωτισµού, το φως σβήνει. Σβήνει επίσης και η ενδεικτική λυχνία. 15

16 Χειρισµός Μετρητής ωρών λειτουργίας Η διάρκεια χρόνου λειτουργίας του α- πορροφητήρα καταγράφεται στη µνήµη της συσκευής. Ο µετρητής ωρών λειτουργίας υπενθυ- µίζει πότε τα φίλτρα λίπους ή το φίλτρο οσµών χρειάζονται καθαρισµό ή αντικατάσταση. Μηδενισµός µετρητή ωρών λειτουργίας Ενηµέρωση του φίλτρου λίπους από τον µετρητή ωρών λειτουργίας Πριν από τη λήξη χρόνου λειτουργίας, µπορείτε να ενηµερωθείτε για το ποσοστό του χρόνου που πέρασε. Θέτετε σε λειτουργία το µοτέρ, πατώντας το πλήκτρο λειτουργίας / διακοπής. Μετά από χρόνο λειτουργίας 30 ωρών ή µετά από το χρόνο που ρυθµίσατε, α- νάβει η ενδεικτική λυχνία των φίλτρων λίπους, γεγονός που σηµαίνει ότι πρέπει να καθαρίσετε τα φίλτρα λίπους. Στη συνέχεια πρέπει πάλι να µηδενίσετε τον µετρητή ωρών λειτουργίας. Για να γίνει αυτό, κρατάτε πατηµένο το πλήκτρο φίλτρου οσµών για περίπου 3 δευτερόλεπτα, ενόσω λειτουργεί το µοτέρ. Η λυχνία του πλήκτρου σβήνει. Κρατάτε πατηµένο το πλήκτρο των φίλτρων λίπους. Αρχίζουν να αναβοσβήνουν µία ή περισσότερες λυχνίες των πλήκτρων / +. Ο αριθµός των λυχνιών που αναβοσβήνουν υποδεικνύει το ποσοστό ωρών λειτουργίας: 1 η ενδεικτική λυχνία = 25 % 2 η ενδεικτικές λυχνίες = 50 % 3 η ενδεικτικές λυχνίες = 75 % 4 η ενδεικτικές λυχνίες = 100 % Όταν διακόπτετε τη λειτουργία του α- πορροφητήρα και όταν µεσολαβεί διακοπή ρεύµατος, οι ώρες λειτουργίας που έχουν καλυφθεί παραµένουν στη µνήµη της συσκευής. 16

17 Χειρισµός Αλλαγή των ωρών λειτουργίας του µετρητή για τα φίλτρα λίπους Μπορείτε να ρυθµίσετε το µετρητή ωρών λειτουργίας, ανάλογα µε τις συνήθειές σας στο µαγείρεµα. Αν τσιγαρίζετε και τηγανίζετε συχνά, συνιστάται να ρυθµίζετε ένα σύντοµο χρόνο µετρητή. Αν µαγειρεύετε άπαχα φαγητά ή µε ελάχιστα λίπη, ρυθµίζετε το µεγαλύτερο χρόνο µετρητή. Αν µαγειρεύετε µόνο σε αραιά χρονικά διαστήµατα, είναι λογικό να ρυθ- µίσετε ένα σύντοµο χρόνο µετρητή, γιατί τα λίπη που παραµένουν για µεγάλο διάστηµα σκληραίνουν και ο καθαρισµός του φίλτρου γίνεται δύσκολος. Ο µετρητής ωρών λειτουργίας για τα φίλτρα λίπους είναι ρυθµισµένος εργοστασιακά στις 30 ώρες. Μπορείτε όµως να αυξήσετε ή να µειώσετε το χρόνο αυτό. Επιλέγετε 20, 30, 40 ή 50 ώρες. Η ενδεικτική λυχνία του πλήκτρου φίλτρων λίπους και µία από τις ενδεικτικές λυχνίες των πλήκτρων " /+" αναβοσβήνουν. Οι λυχνίες των πλήκτρων " /+" δείχνουν τον επιλεγµένο χρόνο: 1 η λυχνία από αριστερά = 20 ώρες 2 η λυχνία από αριστερά = 30 ώρες 3 η λυχνία από αριστερά = 40 ώρες 4 η λυχνία από αριστερά = 50 ώρες Επιλέγετε µε τα πλήκτρα " /+" τον επιθυµητό χρόνο. Επιβεβαιώνετε τη διαδικασία πατώντας το πλήκτρο φίλτρων λίπους. Όλες οι ενδεικτικές λυχνίες σβήνουν. Αν δεν επιβεβαιώσετε µέσα σε 4 λεπτά µετά τον προγραµµατισµό, η συσκευή αυτοµάτως αναγνωρίζει τις "παλιές" ρυθµίσεις. ιακόπτετε τη λειτουργία του µοτέρ, πατώντας το πλήκτρο λειτουργίας / διακοπής. Πατάτε ταυτόχρονα το πλήκτρο παράτασης λειτουργίας και το πλήκτρο των φίλτρων λίπους. 17

18 Χειρισµός Ενεργοποίηση / αλλαγή των ωρών λειτουργίας του µετρητή για το φίλτρο οσµών (Μόνο για συσκευές µε ανακύκλωση αέρα τύπου U) Το φίλτρο οσµών είναι απαραίτητο για τη λειτουργία µε ανακύκλωση αέρα. Ο µετρητής ωρών λειτουργίας του φίλτρου οσµών δεν έχει ενεργοποιηθεί εργοστασιακά. Για τον απορροφητήρα µε ανακύκλωση αέρα, ρυθµίζετε εσείς τις ώρες λειτουργίας του µετρητή ανάλογα µε τις συνήθειές σας. ιακόπτετε τη λειτουργία του µοτέρ, πατώντας το πλήκτρο λειτουργίας / διακοπής. Οι λυχνίες των πλήκτρων " /+" δείχνουν τον επιλεγµένο χρόνο: 1 η λυχνία από αριστερά = 120 ώρες 2 η λυχνία από αριστερά = 180 ώρες 3 η λυχνία από αριστερά = 240 ώρες 4 η λυχνία από αριστερά = απενεργοποιηµένη Επιλέγετε µε τα πλήκτρα " /+" τον επιθυµητό χρόνο. Επιβεβαιώνετε τη διαδικασία πατώντας το πλήκτρο φίλτρου οσµών. Όλες οι ενδεικτικές λυχνίες σβήνουν. Αν επιβεβαιώσετε µέσα σε 4 λεπτά µετά τον προγραµµατισµό, η συσκευή αυτοµάτως αναγνωρίζει τις "παλιές" ρυθµίσεις. Μηδενισµός των ωρών λειτουργίας του µετρητή για το φίλτρο οσµών Πατάτε ταυτόχρονα το πλήκτρο παράτασης λειτουργίας και το πλήκτρο του φίλτρου οσµών. Η ενδεικτική λυχνία του πλήκτρου φίλτρου οσµών και µία από τις ενδεικτικές λυχνίες των πλήκτρων " /+" αναβοσβήνουν. Μετά από την προεπιλογή ρύθµισης του χρόνου λειτουργίας ανάβει η ενδεικτική λυχνία του πλήκτρου για το φίλτρο ο- σµών. Τότε πρέπει να αντικαταστήσετε το φίλτρο οσµών. Στη συνέχεια πρέπει να µηδενίσετε πάλι τον µετρητή ωρών λειτουργίας. Κρατάτε πατηµένο το πλήκτρο για το φίλτρο οσµών για περίπου 3 δευτερόλεπτα, ενόσω λειτουργεί το µοτέρ. Η ενδεικτική λυχνία του πλήκτρου σβήνει. 18

19 Χειρισµός Ενηµέρωση του φίλτρου οσµών από τον µετρητή ωρών λειτουργίας Πριν από τη λήξη χρόνου λειτουργίας, µπορείτε να ενηµερωθείτε για το ποσοστό του χρόνου που πέρασε. Θέτετε σε λειτουργία το µοτέρ, πατώντας το πλήκτρο λειτουργίας / διακοπής. Κρατάτε πατηµένο το πλήκτρο του φίλτρου οσµών. Αρχίζουν να αναβοσβήνουν µία ή περισσότερες λυχνίες των πλήκτρων / +. Ο αριθµός των λυχνιών που αναβοσβήνουν υποδεικνύει το ποσοστό ωρών λειτουργίας που έχει καλυφθεί: 1 ενδεικτική λυχνία = 25 % 2 ενδεικτικές λυχνίες = 50 % 3 ενδεικτικές λυχνίες = 75 % 4 ενδεικτικές λυχνίες = 100 % Όταν διακόπτετε τη λειτουργία του α- πορροφητήρα και όταν µεσολαβεί διακοπή ρεύµατος, οι ώρες λειτουργίας που έχουν περάσει παραµένουν στη µνήµη της συσκευής. 19

20 Καθαρισµός και περιποίηση Πριν από κάθε εργασία συντήρησης και περιποίησης αποσυνδέετε τον απορροφητήρα από το ηλεκτρικό δίκτυο, δηλαδή κλείνετε την ασφάλεια από τον η- λεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε τελείως την ασφάλεια από τον ηλεκτρικό πίνακα. Περίβληµα Γενικά Οι επιφάνειες και τα όργανα χειρισµού του απορροφητήρα έχουν ευαισθησία σε γρατσουνιές και χαράγ- µατα. Λάβετε υπόψη σας τις υποδείξεις καθαρισµού που ακολουθούν. Καθαρίζετε όλες τις επιφάνειες και τα όργανα χειρισµού µόνο µε ένα απορροφητικό πανί και ζεστό σαπουνόνερο. Στη συνέχεια σκουπίζετε τις επιφάνειες µε ένα στεγνό µαλακό πανί. Καθαρίζετε τα όργανα χειρισµού µόνο µε ένα πολύ καλά στυµµένο πανί ή σφουγγάρι, για να µην εισχωρήσει υγρασία στα ηλεκτρονικά µέρη της συσκευής. εν επιτρέπεται να χρησιµοποιείτε: καθαριστικά που περιέχουν σόδα, ο- ξέα, χλώριο ή χηµικούς διαλύτες, δυνατά καθαριστικά, όπως π.χ. σκόνες ή γαλάκτωµα, σκληρά σφουγγάρια όπως π.χ. αυτά για κατσαρόλες ή χρησιµοποιηµένα σφουγγάρια µε υ- πολείµµατα από κάποιο δυνατό καθαριστικό. Ειδικές υποδείξεις για τις συσκευές µε ανοξείδωτο περίβληµα (δεν ισχύουν για τα πλήκτρα χειρισµού) Για τον καθαρισµό τους µπορείτε επίσης, εκτός από ζεστό σαπουνόνερο, να χρησιµοποιήσετε ένα ήπιο καθαριστικό υλικό ανοξείδωτων επιφανειών. Για να µη λερωθούν πάλι γρήγορα, µπορείτε να χρησιµοποιήσετε, µετά τον καθαρισµό τους, ένα υλικό περιποίησης ανοξείδωτων επιφανειών (µπορείτε να προµηθευτείτε αυτά τα υλικά και από το Τµήµα ανταλλακτικών της Miele). Α- πλώνετε ελάχιστη ποσότητα από το υ- λικό προσεκτικά πάνω στην επιφάνεια µε ένα µαλακό πανί. Ειδικές υποδείξεις για συσκευές µε επιχρωµιωµένο περίβληµα (ειδική παραγγελία) Κατά τον καθαρισµό δεν µπορείτε να αποφύγετε τη δηµιουργία πολύ µικρών γρατσουνιών πάνω στην επιφάνεια. Αυτές, ειδικά στις σκουρόχρωµες επιφάνειες και σε συνδυασµό µε τον φωτισµό από λυχνίες αλογόνου, µπορεί να έχουν ως αποτέλεσµα την ελαφριά αλλοίωση της οπτικής εµφάνισης της συσκευής. 20

21 Καθαρισµός και περιποίηση Ειδικές υποδείξεις για τα πλήκτρα χειρισµού Αν παραµείνουν για µεγαλύτερο χρονικό διάστηµα λεκέδες πάνω στα όργανα χειρισµού µπορεί να αλλοιωθούν ή να αλλάξει το χρώµα τους. Γι' αυτό αποµακρύνετε άµεσα όλους τους λεκέδες που δηµιουργούνται. Λάβετε υπόψη σας για τον καθαρισµό τις γενικές υποδείξεις σε αυτό το κεφάλαιο. Για τον καθαρισµό των οργάνων χειρισµού δεν επιτρέπεται να χρησιµοποιήσετε υλικά καθαρισµού ανοξείδωτων επιφανειών. Φίλτρα λίπους Τα επαναχρησιµοποιούµενα µεταλλικά φίλτρα λίπους του απορροφητήρα συγκρατούν διάφορα στέρεα συστατικά από τους υδρατµούς του µαγειρέµατος (λίπος, σκόνη κ.λπ.), εµποδίζοντας έτσι τη συσσώρευση βρωµιάς µέσα στη συσκευή. Καθαρίζετε τα φίλτρα λίπους, το αργότερο όταν ανάψει η ενδεικτική λυχνία του πλήκτρου φίλτρων λίπους. Συνιστάται ο καθαρισµός τους κάθε 3 ως 4 εβδοµάδες, έτσι ώστε να αποφύγετε τη σκλήρυνση των λεκέδων λίπους µε τη συνεχή χρήση. Ένα φίλτρο µε πολλά υπολείµµατα λίπους µπορεί να προκαλέσει φωτιά. Ανοίγετε την ασφάλεια του φίλτρου λίπους, χαµηλώνετε το µπροστινό τµήµα κατά περίπου 45, το ξεγαντζώνετε από πίσω και το αφαιρείτε. Για να αποφύγετε βλάβες στο φίλτρο και στις εστίες, κρατάτε σταθερά το φίλτρο λίπους για να µην πέσει κάτω. 21

22 Καθαρισµός και περιποίηση Καθαρισµός των φίλτρων λίπους στο χέρι Καθαρίζετε το φίλτρο λίπους µε τη βοήθεια µιας βούρτσας σε ζεστό σαπουνόνερο και την προσθήκη ενός ήπιου απορρυπαντικού. Μη χρησιµοποιείτε συµπυκνωµένα απορρυπαντικά. εν επιτρέπεται να χρησιµοποιείτε: καθαριστικά που διαλύουν τα άλατα, καθαριστικά σε σκόνη ή γαλάκτωµα ή άλλου είδους δυνατά καθαριστικά για όλες τις χρήσεις. σπρέι φούρνου Καθαρισµός των φίλτρων λίπους στο πλυντήριο πιάτων Τοποθετείτε το φίλτρο λίπους όρθια στο κάτω κάνιστρο και τα πλένετε σε πρόγραµµα 65 µε ένα ήπιο απορρυπαντικό πλυντηρίου πιάτων. Πρέπει να φροντίσετε έτσι ώστε ο βραχίονας εκτόξευσης νερού να µπορεί να περιστρέφεται ελεύθερα. Κατά το πλύσιµο των φίλτρων λίπους σε πλυντήριο πιάτων, ανάλογα µε το απορρυπαντικό που χρησιµοποιείτε, µπορεί να αλλοιωθεί το χρώµα στην εσωτερική επιφάνειά τους. Αυτό δεν επηρεάζει καθόλου τη λειτουργία των φίλτρων. Μετά τον καθαρισµό, τοποθετείτε τα φίλτρα για να στεγνώσουν πάνω σε µια απορροφητική πετσέτα. Στο διάστηµα που έχετε αφαιρέσει τα φίλτρα καθαρίζετε τα υπολείµµατα λίπους από όλα τα εσωτερικά µέρη της συσκευής που φθάνετε. Έτσι προφυλάσσεστε από κίνδυνο πυρκαγιάς. Προσέχετε ώστε, κατά την τοποθέτηση των φίλτρων λίπους, η ασφάλεια να "κοιτάει" προς τα κάτω. Αν τα φίλτρα λίπους δεν τοποθετήθηκαν στη σωστή θέση: Απασφαλίζετε τα φίλτρα λίπους χρησι- µοποιώντας στα κοιλώµατα της ασφάλειας ένα µικρό κατσαβίδι. Πατάτε µετά τον καθαρισµό το πλήκτρο φίλτρων λίπους για περίπου 3 δευτερόλεπτα για να µηδενίσετε πάλι τον µετρητή ωρών λειτουργίας. Η ενδεικτική λυχνία του πλήκτρου σβήνει. Αν καθαρίσετε τα φίλτρα λίπους πριν από την πάροδο τον καθορισµένων ωρών λειτουργίας, µπορείτε να µηδενίσετε τον µετρητή ωρών λειτουργίας, αν πατήσετε για περίπου 6 δευτερόλεπτα το πλήκτρο των φίλτρων λίπους. 22

23 Καθαρισµός και περιποίηση Φίλτρο οσµών Μόνο για συσκευές µε ανακύκλωση αέρα τύπου U Όταν ο απορροφητήρας λειτουργεί µε ανακύκλωση αέρα, πρέπει επιπρόσθετα στα φίλτρα λίπους να τοποθετηθεί και ένα φίλτρο οσµών. Αυτό απορροφά ό- λες τις υπόλοιπες οσµές. Το τοποθετείτε στον οδηγό υδρατµών, πάνω από τα φίλτρα λίπους. Φίλτρα οσµών µπορείτε να προµηθευτείτε από τα καταστήµατα πώλησης προϊόντων Miele ή από το τµήµα ανταλλακτικών της Miele. Πληροφορίες για τον τύπο και το είδος φίλτρου θα βρείτε στο κεφ. "Τεχνικά στοιχεία". Για την τοποθέτηση ή την αντικατάσταση του φίλτρου οσµών πρέπει πρώτα να αφαιρέσετε τα φίλτρα λίπους, όπως περιγράφεται στις προηγούµενες παραγράφους. Βγάζετε το φίλτρο οσµών από την συσκευασία. Αντικαθιστάτε το φίλτρο οσµών πάντα, όταν ανάβει η ενδεικτική λυχνία του πλήκτρου φίλτρου οσµών ή οι οσµές δεν απορροφούνται ικανοποιητικά. Το αργότερο δε µετά από 6 µήνες θα πρέπει να αλλάζετε το φίλτρο. Τα χρησιµοποιηµένα φίλτρα οσµών µπορείτε να τα πετάξετε µαζί µε τα κοινά οικιακά απορρίµµατα. Πατάτε µετά την αλλαγή το πλήκτρο φίλτρου οσµών για περίπου 3 δευτερόλεπτα για να µηδενίσετε πάλι τον µετρητή ωρών λειτουργίας. Η ενδεικτική λυχνία του πλήκτρου φίλτρου οσµών σβήνει. Αν αντικαταστήσετε το φίλτρο οσµών πριν από την πάροδο των καθορισµένων ωρών λειτουργίας, µπορείτε να µηδενίσετε τον µετρητή ωρών λειτουργίας, αν πατήσετε για περίπου 6 δευτερόλεπτα το πλήκτρο φίλτρου οσµών. Τοποθετείτε το φίλτρο οσµών. Κατά την πρώτη τοποθέτηση: Ρυθµίζετε τον µετρητή ωρών λειτουργίας όπως επιθυµείτε (βλέπε κεφ. "Χειρισµός"). 23

24 Καθαρισµός και περιποίηση Αλλαγή λυχνίας αλογόνου Αποσυνδέετε πρώτα τον απορροφητήρα από το ηλεκτρικό δίκτυο. Για να γίνει αυτό: κλείνετε την ασφάλεια στον ηλεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε τη βιδωτή ασφάλεια από τον ηλεκτρικό πίνακα., Οι λυχνίες αλογόνου αποκτούν κατά τη λειτουργία τους πολύ υψηλή θερµοκρασία. Έτσι, ακόµη και όταν τις σβήσετε, υπάρχει για αρκετό διάστηµα κίνδυνος εγκαύµατος. Περιµένετε µερικά λεπτά, πριν προχωρήσετε στην αλλαγή της λυχνίας. Όταν αγοράζετε µια καινούργια λυχνία αλογόνου, δεν επιτρέπεται, κατά την τοποθέτησή της, να αγγίζετε τη γυάλινη επιφάνειά της, γιατί µπορεί να προκληθεί βλάβη. Λάβετε υ- πόψη σας τις υποδείξεις του κατασκευαστή. Για να αλλάξετε τη λυχνία αλογόνου, πιέζετε το καπάκι της λυχνίας ελαφρά προς τα πάνω. Το καπάκι ανοίγει και µπορείτε να το κατεβάσετε προς τα κάτω. Βγάζετε τη λυχνία αλογόνου από την υποδοχή της και τοποθετείτε τη νέα λυχνία αλογόνου (20 W, ντουί G 4). Κλείνετε πάλι το καπάκι λυχνίας και το εφαρµόζετε σωστά στη θέση του. 24

25 ιαστάσεις συσκευής DA 420-4, DA EXT DA U 1) Πέρασµα για τον αγωγό εξαγωγής αέρα, για το ηλεκτρικό καλώδιο και στις συσκευές τύπου ΕΧΤ πέρασµα για το καλώδιο σύνδεσης στο εξωτερικό µοτέρ Σε λειτουργία µε ανακύκλωση αέρα χρειάζεται µόνο η τοποθέτηση ενός η- λεκτρικού καλωδίου. Στόµιο εξαγωγής αέρα Ø 150 mm (όχι σε λειτουργία µε ανακύκλωση αέρα) DA 424-4, DA EXT 25

26 ιαστάσεις συσκευής Απόσταση µεταξύ εστιών και απορροφητήρα Εάν δεν έχουν οριστεί από τον κατασκευαστή των εστιών µεγαλύτερες αποστάσεις ασφαλείας πρέπει να τηρούνται τουλάχιστον οι ακόλουθες αποστάσεις ασφαλείας ανάµεσα στις εστίες και στο κάτω άκρο του απορροφητήρα: Ηλεκτρικές εστίες: 550 mm Εστίες αερίου: 650 mm Ηλεκτρικό γκριλ Miele ή συσκευή τηγανίσµατος: 650 mm Για περισσότερες οδηγίες, διαβάστε το κεφ. "Υποδείξεις ασφαλείας". Για να µπορείτε να µαγειρεύετε µε άνεση και ευκολία κάτω από τον α- πορροφητήρα σας, συνιστάται να τηρείτε απόσταση 700 mm ανάµεσα στις εστίες και τον απορροφητήρα. 26

27 Τοποθέτηση Πριν από την τοποθέτηση του απορροφητήρα, λάβετε υπόψη σας τις πληροφορίες που ακολουθούν στις επόµενες σελίδες, καθώς και τα κεφ. " ιαστάσεις συσκευής" και "Υποδείξεις ασφαλείας". Ιδιαίτερα κατά την ταυτόχρονη λειτουργία του απορροφητήρα στον ίδιο χώρο µε άλλες εστίες καύσης, πρέπει να τηρούνται όλες οι προϋποθέσεις ασφαλείας, ώστε να µην υπάρχει κίνδυνος δηµιουργίας βλαβερών αναθυµιάσεων. 2 βίδες Μ4 x 8 mm για τη σταθεροποίηση του καµινιού. 4 εξαρτήµατα ευθυγράµµισης, σε περίπτωση µη οριζόντιας οροφής. Φύλλο οδηγιών τοποθέτησης Όλα τα βήµατα τοποθέτησης περιγράφονται στο συνοδευτικό φύλλο οδηγιών τοποθέτησης. Εξαρτήµατα τοποθέτησης 1 στόµιο εξαγωγής αέρα, παρέχει τη δυνατότητα διαφορετικής θέσης του α- νοίγµατος εξαερισµού στην οροφή. 4 βίδες 8 x 60 mm µε 4 ροδέλες και 4 ούπατ S 10 για σταθεροποίηση της πλάκας οροφής στην οροφή. Οι βίδες και τα ούπατ είναι κατάλληλα για τοποθέτηση σε οροφή από µπετόν. Για οροφές άλλου υλικού, επιλέγετε το αντίστοιχο υλικό στερέωσης. Σιγουρευτείτε πρώτα ότι η σταθερότητα της οροφής είναι απόλυτα εγγυηµένη. 1 κολάρο σωλήνα, για τη στερέωση του αγωγού εξαγωγής αέρα στο στόµιο εξαγωγής αέρα. 1 λαβή, για την αποσυναρµολόγηση των καλυµµάτων των λυχνιών και των πρόσθετων διακοσµητικών στοιχείων. 27

28 Αγωγός εξαγωγής αέρα Λάβετε υπόψη σας τις οδηγίες στο κεφ. "Υποδείξεις ασφαλείας". Ιδιαίτερα κατά την ταυτόχρονη λειτουργία του απορροφητήρα στον ί- διο χώρο µε άλλες εστίες θέρµανσης, πρέπει να τηρούνται όλες οι προϋποθέσεις ασφαλείας, ώστε να µην υπάρχει κίνδυνος δηµιουργίας βλαβερών αναθυµιάσεων. Σε περίπτωση αµφιβολίας συµβουλευτείτε τον κατάλληλο τεχνικό καµινάδων για την ασφαλή λειτουργία της συσκευής. Σε οριζόντια τοποθέτηση του αγωγού εξαγωγής αέρα πρέπει να τηρηθεί µια ελάχιστη απόκλιση ευθείας από 1 cm ανά µέτρο, έτσι ώστε να µην κυλούν οι υδρατµοί πίσω στον απορροφητήρα. Όταν οδηγούνται οι υδρατµοί κατευθείαν έξω στον ελεύθερο χώρο, σας συνιστούµε να χρησιµοποιήσετε έναν τηλεσκοπικό σωλήνα τοίχου. Ο αγωγός εξαγωγής αέρα πρέπει να έχει όσο το δυνατόν µικρότερο µήκος και λιγότερες γωνίες. Η διάµετρος του αγωγού εξαγωγής αέρα δεν θα πρέπει να είναι µικρότερη από 150 mm. Αν χρησιµοποιήσετε αγωγούς εξαγωγής αέρα µε διάµετρο µικρότερη από 150 mm ή παραλληλόγραµµους σωλήνες, θα υπάρχει αυξηµένος θόρυβος λειτουργίας και η απόδοση απορρόφησης θα είναι µειωµένη. Μειώνετε τη διάµετρο του αγωγού εξαγωγής αέρα µόνο σε ειδικές περιπτώσεις, π.χ. όταν ο αγωγός ήδη υπάρχει. Χρησιµοποιείτε µόνο καµπύλες αγωγού µε µεγάλη ακτίνα, γιατί οι καµπύλες µικρής ακτίνας µειώνουν την α- πόδοση του απορροφητήρα. Για σύνδεση µε αγωγό εξαγωγής αέρα χρησιµοποιείτε µόνον ίσιους σωλήνες ή εύκαµπτους αγωγούς από άφλεκτο υλικό. Όταν οδηγούνται οι υδρατµοί σε ένα φρεάτιο εξαερισµού χώρου, τότε θα πρέπει το στόµιο εξόδου να έχει κλίση προς την κατεύθυνση εξαγωγής του αέρα από το φρεάτιο. 28

29 Αγωγός εξαγωγής αέρα Προσοχή! Αν ο αγωγός εξαγωγής αέρα περνάει από ψυχρούς χώρους ή οροφές, µπορεί σε κάποιο συγκεκριµένο κοµµάτι του σωλήνα, η έντονη αλλαγή θερµοκρασίας να δηµιουργήσει υδρατµούς. Σε αυτήν την περίπτωση είναι απαραίτητο ένα στρώµα µόνωσης. Σε απορροφητήρες οι οποίοι έχουν υ- ποδοχή σύνδεσης µε εξωτερικό µοτέρ (τύπου ΕΧΤ) η ατµοπαγίδα είναι ενσωµατωµένη στη συσκευή. Σιγαστήρας (αγορά πρόσθετου εξαρτήµατος για συσκευές τύπου ΕΧΤ) Ατµοπαγίδα (αγορά πρόσθετου εξαρτήµατος) Πέρα από τη µόνωση του αγωγού εξαγωγής αέρα, συνιστάται να εφοδιαστείτε και να τοποθετήσετε στο σωλήνα µια ατµοπαγίδα, η οποία θα συλλέγει τους υδρατµούς. Ατµοπαγίδες διατίθενται για αγωγούς εξαγωγής αέρα µε Ø 125 mm ή µε Ø 150 mm. Προσέχετε, κατά την εγκατάσταση της ατµοπαγίδας, να τοποθετηθεί αυτή κάθετα και κατά το δυνατόν κοντά πάνω από το στόµιο εξαγωγής αέρα του α- πορροφητήρα. Το βέλος στο περίβληµα δείχνει την κατεύθυνση εξαγωγής αέρα. Συνιστάται, στις συσκευές που συνδέονται µε εξωτερικό µοτέρ, να τοποθετείται ένας σιγαστήρας για να επιτυγχάνεται µια επιπλέον µείωση του θορύβου. Μπορεί να τοποθετηθεί σε µια κατάλληλη θέση κατά µήκος του αγωγού εξαγωγής αέρα, µεταξύ του απορροφητήρα και του εξωτερικού µοτέρ. 29

30 Ηλεκτρική σύνδεση Ηλεκτρική σύνδεση (µόνιµη) Ο απορροφητήρας επιτρέπεται να συνδεθεί µόνο σε ηλεκτρικό δίκτυο, του ο- ποίου η εγκατάσταση έχει γίνει σύµφωνα µε τους ισχύοντες κανονισµούς ηλεκτρικής ασφάλειας. Οι προδιαγραφές της ηλεκτρικής εγκατάστασης πρέπει να είναι σύµφωνες µε τις οδηγίες του VDE Για µεγαλύτερη ασφάλεια το γερµανικό σωµατείο VDE στη σειρά προδιαγραφών DIN VDE 0100, τµήµα 739, συνιστά να τοποθετείται στην παροχή ρεύ- µατος των συσκευών ένας διακόπτης προστασίας από διαρροή ρεύµατος (FI), µε ανοχή διέγερσης 30 ma (DIN VDE 0664). Κατά την εγκατάσταση θα πρέπει να υπάρχει σύστηµα διαχωρισµού για κάθε πόλο. Σαν σύστηµα διαχωρισµού θεωρούνται διακόπτες µε άνοιγµα επαφής µεγαλύτερο από 3 mm. Στο σύστηµα αυτό συγκαταλέγονται διακόπτες LS, ασφάλειες και ρελέ (EN 60335). Τα απαραίτητα στοιχεία σχετικά µε τη σύνδεση, θα τα βρείτε στην πινακίδα τύπου, που φαίνεται όταν αφαιρέσετε το φίλτρο λίπους. Ελέγξτε, αν τα στοιχεία αυτά συµφωνούν µε την τάση του ηλεκτρικού σας δικτύου. 30

31 Λειτουργία µε τη µονάδα ελέγχου DSM 400 Για να συνδυάσετε τον απορροφητήρα µε άλλα εξαρτήµατα µπορείτε να προ- µηθευτείτε από το τµήµα ανταλλακτικών της Miele τη µονάδα ελέγχου DSM 400. Αυτή η µονάδας σας προσφέρει τις α- κόλουθες δυνατότητες: Σύνδεση ενός διακόπτη επαφής παραθύρου Αν, κατά την ταυτόχρονη λειτουργία του απορροφητήρα µε µία εστία θέρµανσης εξαρτώµενη από την ανανέωση του αέρα, η ανανέωση του αέρα µπορεί να γίνει µόνο µέσω ενός ανοικτού παράθυρου, τότε η µονάδα ελέγχου σας προσφέρει τη δυνατότητα να συνδέσετε ένα διακόπτη επαφής παράθυρου (δεν παραδίδεται µαζί µε τη συσκευή). Με αυτόν τον διακόπτη ο απορροφητήρας θα µπορεί να λειτουργεί µόνον όταν το παράθυρο είναι αρκετά ανοικτό (βλέπε κεφ. "Υποδείξεις ασφαλείας"). Όταν το παράθυρο είναι κλειστό, δεν µπορεί να τεθεί σε λειτουργία το µοτέρ. Η ενδεικτική λυχνία του πλήκτρου λειτουργίας / διακοπής αναβοσβήνει. Ο φωτισµός του απορροφητήρα δεν επηρεάζεται από αυτή τη σύνδεση. Είναι δυνατόν να συνδέσετε και τις συσκευές τύπου ΕΧΤ µε έναν διακόπτη επαφής παραθύρου. Προσέχετε πάντα, ώστε ο αέρας που εισέρχεται από ένα ανοικτό παράθυρο να µην εµποδίζεται από τυχόν κατεβασµένα ρολά. Αν βγάλετε τη µονάδα ελέγχου για να χρησιµοποιήσετε τον απορροφητήρα χωρίς διακόπτη επαφής παραθύρου (π.χ. µετά από µια µετακόµιση), πρέπει να επαναφέρετε το ηλεκτρονικό σύστηµα ελέγχου του α- πορροφητήρα στις αρχικές ρυθµίσεις. Αυτό µπορεί να γίνει µόνο από το Miele Service. Ελεύθερη σύνδεση Αυτή η σύνδεση ρυθµίζει το χειρισµό µιας επιπρόσθετης συσκευής που βρίσκεται σε άµεση σχέση µε την λειτουργία ή µη του µοτέρ του απορροφητήρα. Έτσι για να εξασφαλίζεται π.χ., κατά την ταυτόχρονη λειτουργία του απορροφητήρα µε µία εστία θέρµανσης ε- ξαρτώµενη από την ανανέωση του αέρα, επαρκής ανανέωση του αέρα, τίθεται σε λειτουργία ένα µοτέρ εισροής αέρα ή ενεργοποιείται ένας µηχανισµός για να ανοίγει ένα κλαπέτο εισροής αέρα, µόλις τεθεί σε λειτουργία το µοτέρ του απορροφητήρα. Σε αυτή την περίπτωση πρέπει να προσέξετε να είναι αρκετά µεγάλη η ισχύς του µοτέρ ή να είναι αρκετά µεγάλη η διάµετρος του αγωγού εξαερισµού. Αν δεν µπορεί να εξασφαλιστεί η ε- παρκής ανανέωση του αέρα, αυτού του είδους η σύνδεση σας δίνει τη δυνατότητα, να διακόπτεται η λειτουργία της εστίας θέρµανσης µόλις τεθεί σε λειτουργία ο απορροφητήρας. Για τα παραπάνω βλέπε κεφ. Υποδείξεις ασφαλείας". 31

32 Λειτουργία µε τη µονάδα ελέγχου DSM 400 Σύνδεση ενός διακόπτη φωτισµού Η µονάδα ελέγχου σας δίνει τη δυνατότητα, να ενεργοποιείτε και να µειώνετε τον φωτισµό του απορροφητήρα επίσης και µέσω ενός διακόπτη ενσωµατωµένου στην ηλεκτρική εγκατάσταση του σπιτιού σας. Τοποθέτηση Η µονάδα ελέγχου τοποθετείται στο κα- µίνι, αφού πρώτα αφαιρέσετε το πλαίσιο κάλυψης που συγκρατεί τη συσκευή στην οροφή. Η µονάδα ελέγχου συνοδεύεται από αναλυτικές οδηγίες λειτουργίας / τοποθέτησης. 32

33 Service Για τυχόν βλάβες που δεν µπορείτε να αποκαταστήσετε µόνοι σας, απευθυνθείτε: στο κατάστηµα πώλησης προϊόντων Miele, από το οποίο αγοράσατε τη συσκευή ή στο Miele Service. Στην τελευταία σελίδα του παρόντος βιβλίου, θα βρείτε τα τηλέφωνα µε τα οποία µπορείτε να επικοινωνήσετε για θέµατα Service. Σε περίπτωση που θα χρειαστεί να ειδοποιήσετε το Miele Service παρακαλούµε να αναφέρετε τον τύπο και τον αριθµό της συσκευής σας. Τα δύο αυτά στοιχεία βρίσκονται στην πινακίδα τύπου που φαίνεται µόλις αφαιρέσετε το φίλτρο λίπους. Τεχνικά στοιχεία Συνολική ισχύς σύνδεσης* W Μοτέρ* W Φωτισµός... 4 x 20 W Τάση...AC 230 V Συχνότητα...50 Hz Ασφάλεια...10 A Βάρος DA kg DA kg DA EXT...29 kg DA EXT...33 kg DA U...34 kg Ισχύς µοτέρ* βάσει EN Ισχύς εξαγωγής αέρα DA 420-4, DA µε αγωγό Ø 150 mm: Βαθµίδα I m3/h Βαθµίδα II m3/h Βαθµίδα III m3/h Εντατική βαθµίδα m3/h ελεύθερη εξαγωγή αέρα m3/h Ισχύς ανακύκλωσης αέρα DA U µε φίλτρο οσµών: Βαθµίδα I m3/h Βαθµίδα II m3/h Βαθµίδα III m3/h Εντατική βαθµίδα m3/h Πρόσθετος εξοπλισµός για τη λειτουργία µε ανακύκλωση αέρα: Φίλτρο οσµών: φίλτρο ενεργού άνθρακα Miele DKF 12-1 * Η ισχύς σύνδεσης και η ισχύς εξαγωγής αέρα των συσκευών τύπου EXT εξαρτάται από τον τύπο του εξωτερικού µοτέρ που συνδέεται. Μήκος του καλωδίου σύνδεσης στο ε- ξωτερικό µοτέρ... 1,4 m 33
