1 DICENTIS Wireless Conference System el Εγχειρίδιο εγκατάστασης υλισμικού

2

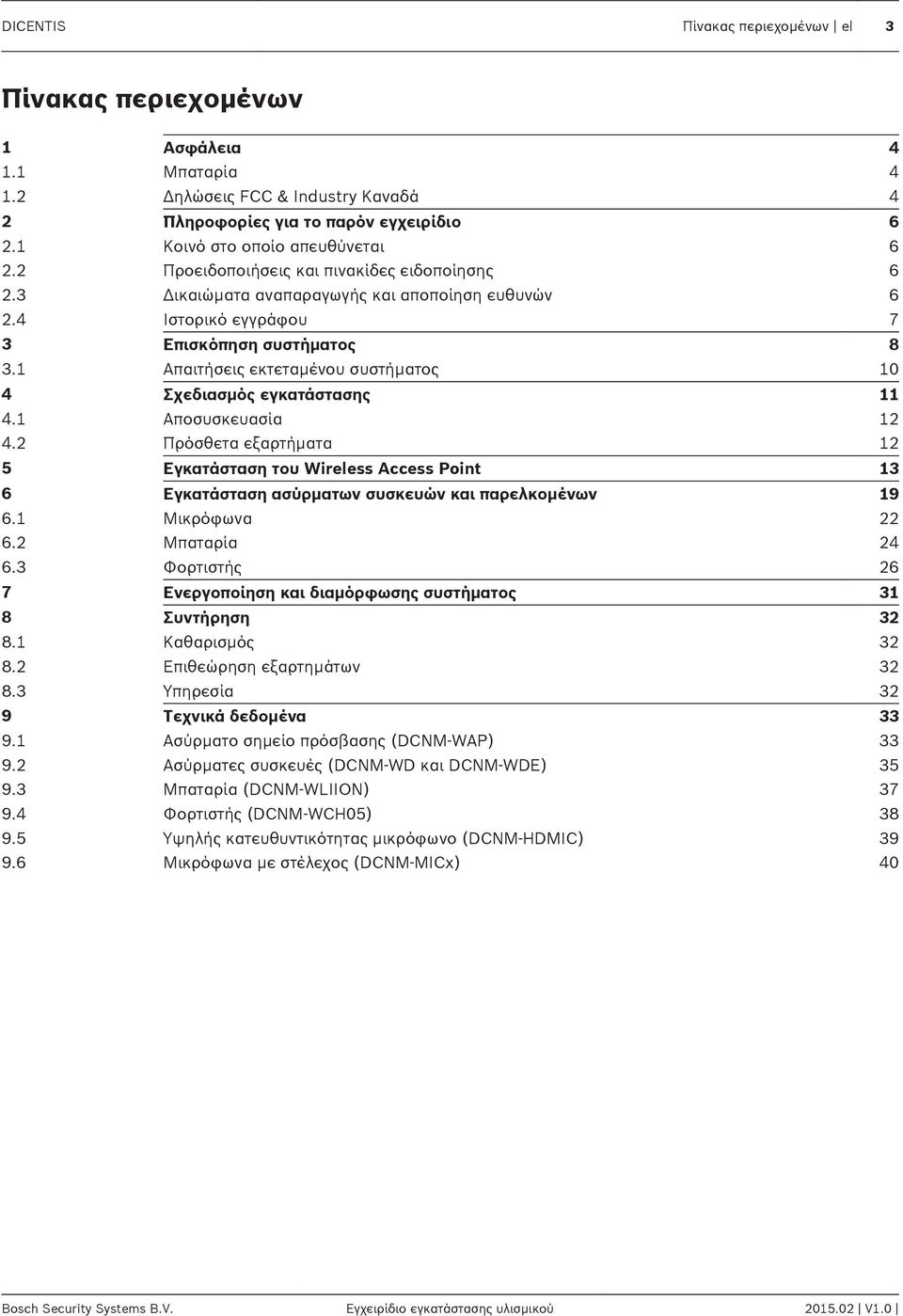

3 DICENTIS Πίνακας περιεχομένων el 3 Πίνακας περιεχομένων 1 Ασφάλεια Μπαταρία Δηλώσεις FCC & Industry Καναδά 4 2 Πληροφορίες για το παρόν εγχειρίδιο Κοινό στο οποίο απευθύνεται Προειδοποιήσεις και πινακίδες ειδοποίησης Δικαιώματα αναπαραγωγής και αποποίηση ευθυνών Ιστορικό εγγράφου 7 3 Επισκόπηση συστήματος Απαιτήσεις εκτεταμένου συστήματος 10 4 Σχεδιασμός εγκατάστασης Αποσυσκευασία Πρόσθετα εξαρτήματα 12 5 Εγκατάσταση του Wireless Access Point 13 6 Εγκατάσταση ασύρματων συσκευών και παρελκομένων Μικρόφωνα Μπαταρία Φορτιστής 26 7 Ενεργοποίηση και διαμόρφωσης συστήματος 31 8 Συντήρηση Καθαρισμός Επιθεώρηση εξαρτημάτων Υπηρεσία 32 9 Τεχνικά δεδομένα Ασύρματο σημείο πρόσβασης (DCNM-WAP) Ασύρματες συσκευές (DCNM-WD και DCNM-WDE) Μπαταρία (DCNM-WLIION) Φορτιστής (DCNM-WCH05) Υψηλής κατευθυντικότητας μικρόφωνο (DCNM-HDMIC) Μικρόφωνα με στέλεχος (DCNM-MICx) 40 Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

4 4 el Ασφάλεια DICENTIS 1 Ασφάλεια Πριν από την εγκατάσταση ή τη θέση των προϊόντων σε λειτουργία, διαβάζετε πάντα τις Σημαντικές οδηγίες ασφαλείας, οι οποίες διατίθενται ως ξεχωριστό έγγραφο σε πολλές γλώσσες: Σημαντικές οδηγίες ασφαλείας (Safety_ML). Οι οδηγίες αυτές συνοδεύουν κάθε προϊόν που μπορεί να συνδεθεί στο δίκτυο τροφοδοσίας. Παλιές ηλεκτρικές και ηλεκτρονικές συσκευές Οι ηλεκτρικές και ηλεκτρονικές συσκευές που δεν βρίσκονται πλέον σε κατάσταση λειτουργίας πρέπει να συλλέγονται ξεχωριστά και να αποστέλλονται για περιβαλλοντικά συμβατή ανακύκλωση (σύμφωνα με την ευρωπαϊκή οδηγία σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού). Για την απόρριψη παλιών ηλεκτρικών και ηλεκτρονικών συσκευών, πρέπει να χρησιμοποιείτε τα συστήματα επιστροφής και συλλογής που έχουν δημιουργηθεί στη χώρα σας. 1.1 Μπαταρία Προσέξτε τις οδηγίες ασφάλειας, όπως αναφέρονται στην ετικέτα στο DCNM-WLIION Μπαταρία. 1.2 Δηλώσεις FCC & Industry Καναδά Αυτή η ψηφιακή συσκευή κατηγορίας A είναι σύμφωνη με το Καναδικό ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB 003 du Canada. Η συσκευή αυτή έχει ελεγχθεί και συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή Κλάσης Α, σύμφωνα με το Τμήμα 15 των Κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί με στόχο την παροχή εύλογης προστασίας από επικίνδυνες παρεμβολές, όταν ο εξοπλισμός λειτουργεί σε εμπορικό χώρο. Αυτός ο εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων και, εάν δεν έχει εγκατασταθεί και χρησιμοποιείται σύμφωνα με το εγχειρίδιο οδηγιών, μπορεί να προκαλέσει επικίνδυνες παρεμβολές σε ραδιοεπικοινωνίες. Η λειτουργία αυτού του εξοπλισμού σε περιοχή κατοικιών είναι πιθανό να προκαλέσει βλαβερή παρεμβολή, που στην περίπτωση αυτή ο χρήστης θα επιβαρυνθεί να διορθώσει. Τα Wireless Discussion Συσκευές και Wireless Access Point είναι σύμφωνα με το Τμήμα 15 των Κανονισμών FCC και RSS 210 του Industry Canada. Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις: 1. Αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή. 2. Αυτή η συσκευή πρέπει να δέχεται κάθε λαμβανόμενη παρεμβολή, συμπεριλαμβανομένης παρεμβολής που μπορεί να προκαλέσει ανεπιθύμητη λειτουργία. Le présent appareil est conforme aux CNR d'industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1. l'appareil ne doit pas produire de brouillage, et. 2. l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Σημείωση! Αλλαγές ή τροποποιήσεις του εξοπλισμού, που δεν είναι ρητώς εγκεκριμένες από την Bosch Security Systems B.V, μπορούν να ακυρώσουν την εξουσιοδότηση FCC για τη χρήση του εξοπλισμού V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

5 DICENTIS Ασφάλεια el 5 Σημείωση! Τα Wireless Discussion Συσκευές και Wireless Access Point είναι συμβατά με τα όρια έκθεσης σε ακτινοβολία FCC που ορίζονται για μη ελεγχόμενο περιβάλλον. Τα Wireless Discussion Συσκευές και Wireless Access Point πρέπει να εγκαθίστανται και να λειτουργούν σε ελάχιστη απόσταση 20 cm από το σώμα σας. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

6 6 el Πληροφορίες για το παρόν εγχειρίδιο DICENTIS 2 Πληροφορίες για το παρόν εγχειρίδιο Ο σκοπός του παρόντος εγχειριδίου είναι να παράσχει τις πληροφορίες που απαιτούνται για την εγκατάσταση του Ασύρματο σύστημα συνδιάσκεψης DICENTIS. Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν την εγκατάσταση οποιουδήποτε προϊόντος Ασύρματο σύστημα συνδιάσκεψης DICENTIS. Φυλάξτε το σύνολο της τεκμηρίωσης που παρέχεται με τα προϊόντα για μελλοντική χρήση. Αυτό το εγχειρίδιο εγκατάστασης διατίθεται ως ψηφιακό έγγραφο σε μορφή Adobe Portable Document Format (PDF). Για περισσότερες πληροφορίες ανατρέξτε στις πληροφορίες προϊόντος στη διεύθυνση: > Χώρα επιλογής σας > Συστήματα τηλεδιάσκεψης > Ασύρματο σύστημα συνδιάσκεψης DICENTIS 2.1 Κοινό στο οποίο απευθύνεται Το παρόν εγχειρίδιο εγκατάστασης υλισμικού προορίζεται για τους εγκαταστάτες του Ασύρματο σύστημα συνδιάσκεψης DICENTIS. 2.2 Προειδοποιήσεις και πινακίδες ειδοποίησης Στο παρόν εγχειρίδιο χρησιμοποιούνται τέσσερις τύποι συμβόλων προειδοποίησης. Ο τύπος σχετίζεται άμεσα με την επίπτωση που μπορεί να προκύψει αν δεν τηρηθεί η προειδοποίηση. Αυτά τα σύμβολα προειδοποίησης, από τη λιγότερο σοβαρή έως την πιο σοβαρή επίπτωση, είναι τα εξής: Σημείωση! Περιέχει επιπλέον πληροφορίες. Συνήθως, η μη τήρηση μιας "ειδοποίησης" δεν καταλήγει σε βλάβη εξοπλισμού ή τραυματισμό.!! Προσοχή! Αν η προειδοποίηση δεν τηρηθεί, ενδέχεται να προκύψει φθορά του εξοπλισμού ή περιουσίας ή ελαφρύς τραυματισμός. Προειδοποίηση! Αν η προειδοποίηση δεν τηρηθεί, ενδέχεται να προκύψει σοβαρή βλάβη του εξοπλισμού ή περιουσίας ή σοβαρός τραυματισμός. Κίνδυνος! Αν η προειδοποίηση δεν τηρηθεί, ενδέχεται να προκύψει σοβαρός τραυματισμός ή θάνατος. 2.3 Δικαιώματα αναπαραγωγής και αποποίηση ευθυνών Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή ή μεταβίβαση οποιουδήποτε τμήματος του παρόντος εγγράφου, σε οποιαδήποτε μορφή, με οποιοδήποτε μέσο, ηλεκτρονικά, μηχανικά, με φωτοαντιγραφή, με ηχογράφηση ή με διαφορετικό μέσο, χωρίς την προηγούμενη έγγραφη άδεια του εκδότη. Για πληροφορίες σχετικά με τη λήψη άδειας επανεκτύπωσης και χρήσης αποσπασμάτων, επικοινωνήστε με την Bosch Security Systems B.V.. Το περιεχόμενο και οι εικόνες υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

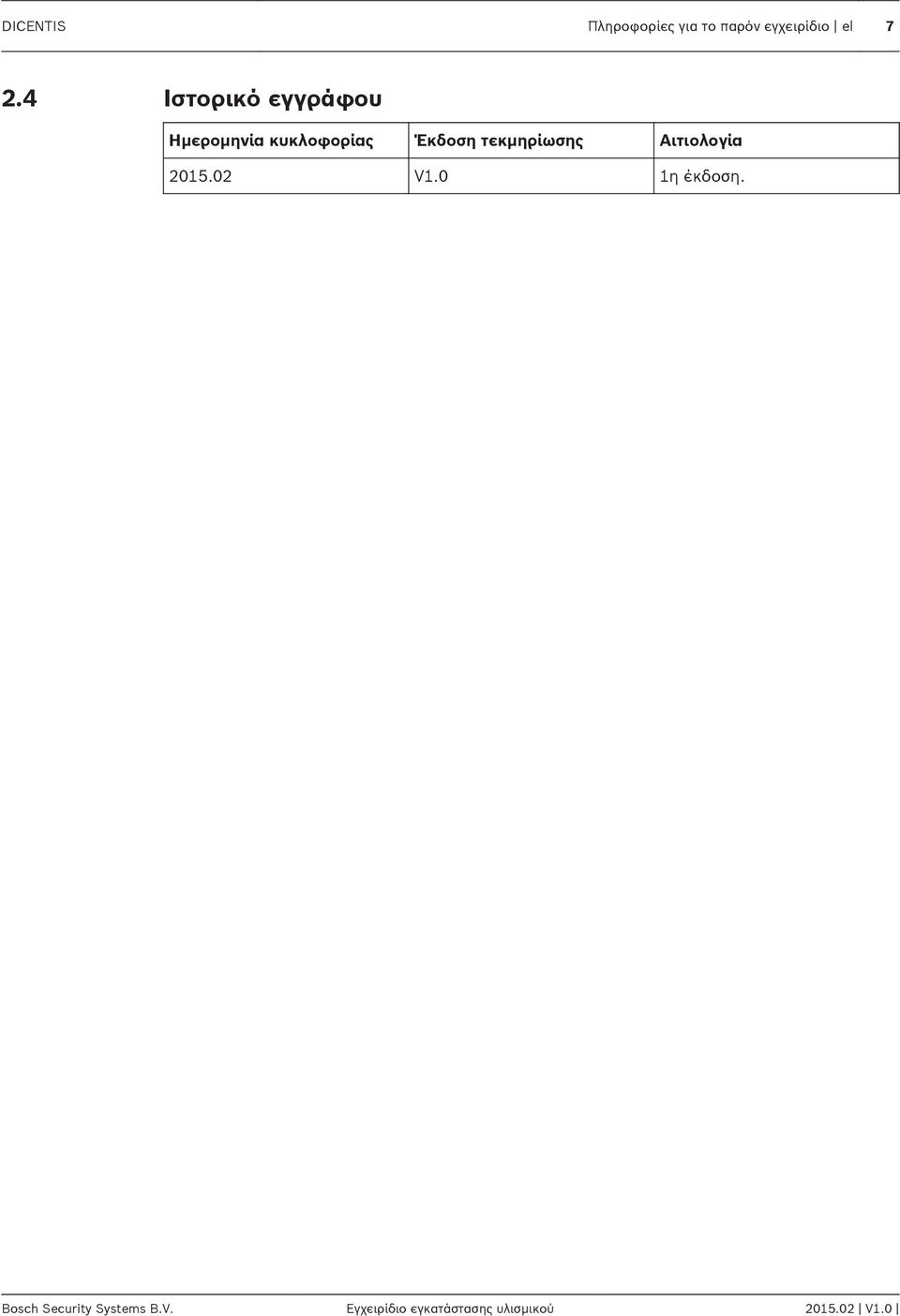

7 DICENTIS Πληροφορίες για το παρόν εγχειρίδιο el Ιστορικό εγγράφου Ημερομηνία κυκλοφορίας Έκδοση τεκμηρίωσης Αιτιολογία V1.0 1η έκδοση. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

8 8 el Επισκόπηση συστήματος DICENTIS 3 Επισκόπηση συστήματος Το Ασύρματο σύστημα συνδιάσκεψης DICENTIS είναι ένα αυτόνομο σύστημα βασισμένο σε IP. Χρησιμοποιεί WiFi IEEE n για την ασύρματη διανομή και επεξεργασία σημάτων ήχου και δεδομένων. Ένα τυπικό Ασύρματο σύστημα συνδιάσκεψης DICENTIS (δείτε την παρακάτω εικόνα και αρίθμηση στην επόμενη σελίδα) αποτελείται από ένα Ασύρματο σημείο πρόσβασης (1) (συμπεριλαμβανομένου του προσαρμογέα τροφοδοσίας) Ασύρματη συσκευή (4 + 5) (συμπεριλαμβανομένων των Μπαταρία και μικρόφωνο) μια συσκευή tablet (7) για επιχειρησιακή χρήση PC/Η/Υ / laptop (8) για τις άδειες και επιχειρησιακή χρήση (Ο υπολογιστής/laptop απαιτείται προσωρινά μόνο για την αδειοδότηση και τις ενημερώσεις του λογισμικού του συστήματος), και Μπαταρία Φορτιστής (6) Σχήμα 3.1: Τυπικό Ασύρματο σύστημα συνδιάσκεψης DICENTIS Ένα τυπικό εκτεταμένο Ασύρματο σύστημα συνδιάσκεψης DICENTIS (δείτε την παρακάτω εικόνα και αρίθμηση στην επόμενη σελίδα) διαθέτει επιπλέον διακόπτη δικτύου/βίντεο Ethernet (10) και HD Conference Dome (11) Σχήμα 3.2: Τυπικό εκτεταμένο Ασύρματο σύστημα συνδιάσκεψης DICENTIS V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

9 DICENTIS Επισκόπηση συστήματος el 9 1. Το Wireless Access Point (DCNM-WAP) είναι η κεντρική συσκευή του Ασύρματο σύστημα συνδιάσκεψης DICENTIS. Το Ασύρματο σημείο πρόσβασης χρησιμοποιείται για: Φιλοξενία ενός διασύνδεση web για την αδειοδότηση, διαμόρφωση, και έλεγχο του συστήματος. Έλεγχος του ήχου του συστήματος και δρομολόγηση του ήχου από και προς τα Ασύρματη συσκευή. Σάρωση ασύρματου καναλιού περιβάλλοντος. Θα επιλεχθεί το καλύτερο διαθέσιμο ασύρματο κανάλι για το σύστημα. Έλεγχος κάμερας. Ελέγχει τον προαιρετικό συνδεδεμένο διακόπτη (10) και τις κάμερες (11). 2. Προσαρμογέας τροφοδοσίας AC/DC (παρέχεται με το DCNM-WAP). 3. (Προαιρετικές συνδέσεις) Γραμμή εισόδου και γραμμή εξόδου ήχου. 4. Ασύρματη συσκευή (DCNM-WD) που χρησιμοποιείται ως απλή χρήση, διπλή χρήση ή πρόεδρος Ασύρματη συσκευή, συμπεριλαμβανομένων Μπαταρία και μικρόφωνο (Και τα δύο παραγγέλνονται ξεχωριστά). Οι συμμετέχοντες μπορούν να χρησιμοποιούν το Ασύρματη συσκευή για να συμμετάσχουν σε συνεδρίαση. 5. Εκτεταμένη ασύρματη συσκευή (DCNM-WDE) που χρησιμοποιείται ως απλή χρήση, διπλή χρήση ή πρόεδρος Ασύρματη συσκευή, εκτεταμένη με συσκευή ανάγνωσης Near Field Communication (NFC) για την ταυτοποίηση του χρήστη και 4.3 χωρητική οθόνη αφής, συμπεριλαμβανομένων Μπαταρία και μικρόφωνο (Και τα δύο παραγγέλνονται ξεχωριστά). Οι συμμετέχοντες μπορούν να χρησιμοποιούν το Εκτεταμένη ασύρματη συσκευή για να συμμετάσχουν σε συνεδρίαση. 6. Φορτιστής (DCNM-WCH05) που χρησιμοποιείται για τη φόρτιση των Μπαταρία των Ασύρματη συσκευή. 7. Συσκευή Tablet : Χρησιμοποιείται για τη διαμόρφωση και τον έλεγχος του σύστημα μέσω της ιστοσελίδας που φιλοξενείται στο DCNM-WAP. 8. Υπολογιστής/Laptop: Χρησιμοποιείται προσωρινά για άδεια και ενημέρωση του λογισμικού συσκευής των συστημάτων. 9. Προαιρετικό Καλώδιο δικτύου συστήματος DCN multimedia: Χρησιμοποιείται για την τροφοδοσία του DCNM-WAP μέσω του DCNM-APS και για τη σύνδεση στο Ethernet. 10. Προαιρετικός Διακόπτης δικτύου Ethernet: Χρησιμοποιείται για την τροφοδοσία (Power over Ethernet) του DCNM-WAP και τη δρομολόγηση των δεδομένων σύστημα μέσω Ethernet. 11. Προαιρετικό HD Conference Dome: Αποτυπώνει το βίντεο ενός ομιλούντος συμμετέχων. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

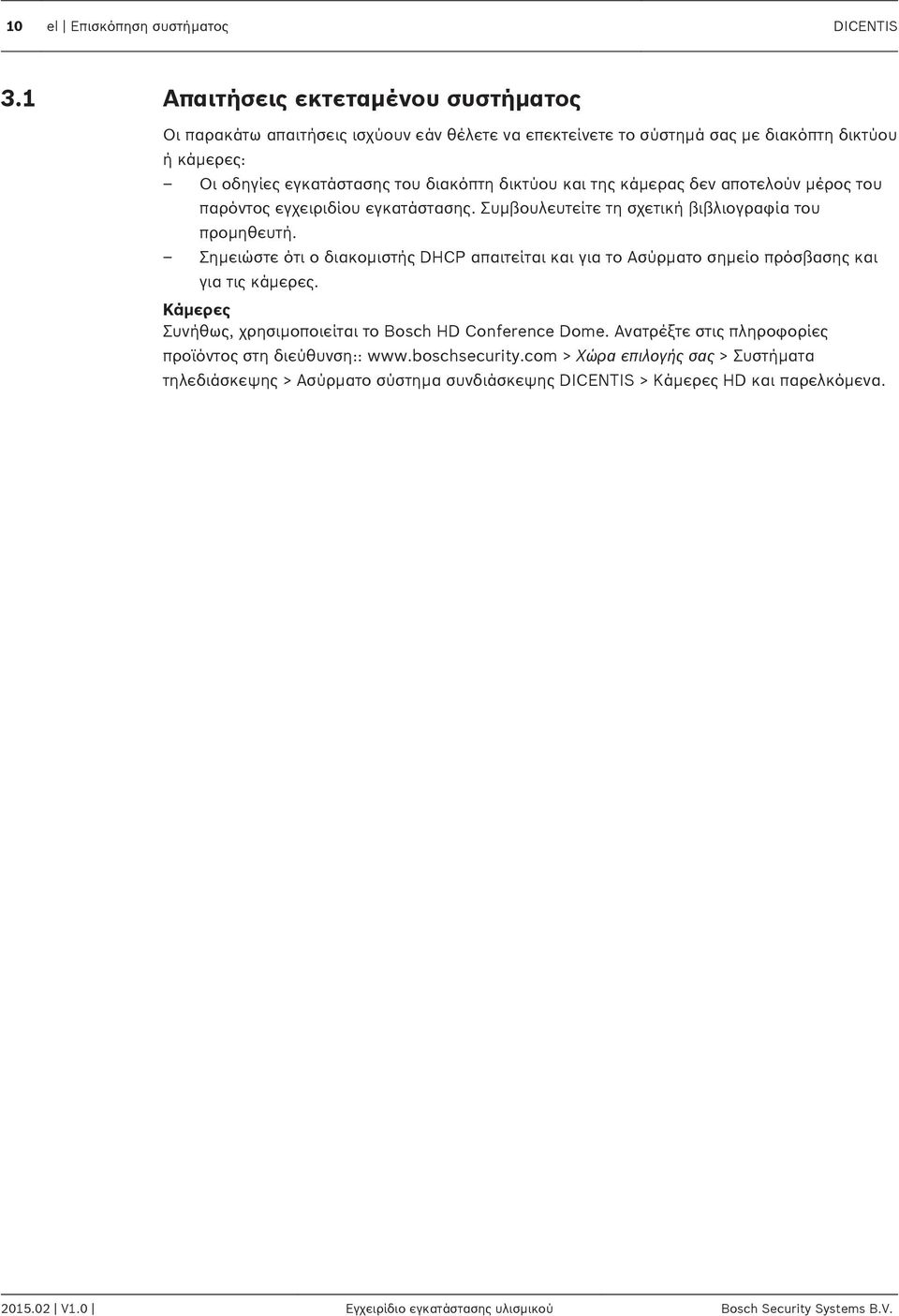

10 10 el Επισκόπηση συστήματος DICENTIS 3.1 Απαιτήσεις εκτεταμένου συστήματος Οι παρακάτω απαιτήσεις ισχύουν εάν θέλετε να επεκτείνετε το σύστημά σας με διακόπτη δικτύου ή κάμερες: Οι οδηγίες εγκατάστασης του διακόπτη δικτύου και της κάμερας δεν αποτελούν μέρος του παρόντος εγχειριδίου εγκατάστασης. Συμβουλευτείτε τη σχετική βιβλιογραφία του προμηθευτή. Σημειώστε ότι ο διακομιστής DHCP απαιτείται και για το Ασύρματο σημείο πρόσβασης και για τις κάμερες. Κάμερες Συνήθως, χρησιμοποιείται το Bosch HD Conference Dome. Ανατρέξτε στις πληροφορίες προϊόντος στη διεύθυνση:: > Χώρα επιλογής σας > Συστήματα τηλεδιάσκεψης > Ασύρματο σύστημα συνδιάσκεψης DICENTIS > Κάμερες HD και παρελκόμενα V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

11 DICENTIS Σχεδιασμός εγκατάστασης el 11 4 Σχεδιασμός εγκατάστασης Βεβαιωθείτε ότι διαθέτετε όλα τα εξαρτήματα για την εγκατάσταση και σύνδεση του Ασύρματο σύστημα συνδιάσκεψης DICENTIS (δείτε Επισκόπηση συστήματος, Σελίδα 8). Εξοικειωθείτε με τις ικανότητες προϊόντος του Ασύρματο σύστημα συνδιάσκεψης DICENTIS (δείτε Επισκόπηση συστήματος, Σελίδα 8 και τις παραγράφους Ικανότητα ελέγχου και Περιοχή κάλυψης σε αυτή την ενότητα. Χρησιμοποιείτε μόνο τα υλικά και εργαλεία εγκατάστασης που προσδιορίζονται από την Bosch (δείτε Πρόσθετα εξαρτήματα, Σελίδα 12). 1. Αποφασίστε εάν και ποιος τύπος καλωδίωσης είναι απαραίτητος. Βλ. Επισκόπηση συστήματος, Σελίδα Αποφασίστε τον τρόπο τροφοδοσίας του Ασύρματο σημείο πρόσβασης (DCNM-WAP). Βλ. Επισκόπηση συστήματος, Σελίδα 8 Μέσω του προσαρμογέα τροφοδοσίας AC/DC (παρέχεται με το DCNM-WAP). Ή: Μέσω της τροφοδοσίας ρεύματος μέσω τοπικού δικτύου (Power over Ethernet, PoE) Ή: Μέσω διακόπτη Ethernet. Ή: Διακόπτης τροφοδοσίας DCN multimedia (ήχου). 3. Διασφαλίστε σύνδεση παροχής ρεύματος κοντά στον εξοπλισμό που απαιτεί παροχή ρεύματος δικτύου. 4. Αποφασίστε τον τρόπο τροφοδοσίας των άλλων συσκευών που χρησιμοποιούνται στο σύστημα (π.χ. διακόπτης Ethernet, κάμερες, κ.λπ.). Βλ. Επισκόπηση συστήματος, Σελίδα 8 Μέσω της δικής τους διάταξης παροχής ρεύματος (δικτύου). Ή: Μέσω της τροφοδοσίας ρεύματος μέσω τοπικού δικτύου (Power over Ethernet, PoE), εάν είναι δυνατό. 5. Αποφασίστε τον τρόπο και τη θέση εγκατάστασης του Ασύρματο σημείο πρόσβασης (DCNM- WAP). Βλ. Εγκατάσταση του Wireless Access Point, Σελίδα 13 Τοίχος, οροφή ή στήριγμα δαπέδου. Για μέγιστη περιοχή κάλυψης WiFi, το DCNM-WAP μπορεί να τοποθετηθεί σε κεντρική θέση στο δωμάτιο. 6. Αποφασίστε τη θέση και τον τρόπο τοποθέτησης των Ασύρματη συσκευή (DCNM-WD ή/και DCNM-WDE). Βλ. Εγκατάσταση ασύρματων συσκευών και παρελκομένων, Σελίδα 19. Ικανότητα ελέγχου Το Ασύρματο σημείο πρόσβασης (DCNM-WAP) μπορεί να ελέγξει έναν μέγιστο αριθμό 120 Ασύρματη συσκευή στο δίκτυο Ασύρματο σύστημα συνδιάσκεψης DICENTIS. Μόνο ένα DCNM-WAP μπορεί να ελέγχει το σύστημα κάθε φορά. Περιοχή κάλυψης Όλα τα Ασύρματη συσκευή πρέπει να βρίσκονται στην περιοχή κάλυψης WiFi του DCNM- WAP. Το DCNM-WAP έχει τυπική περιοχή κάλυψης WiFi 30 m επί 30 m. Προδιαγραφή n Το δίκτυο Ασύρματο σύστημα συνδιάσκεψης DICENTIS βασίζεται στην προδιαγραφή n για την τεχνολογία WiFi. Οι συσκευές που είναι σύμφωνες με την προδιαγραφή n λειτουργούν σε ζώνες συχνότητας μεταξύ και GHz και και GHz. Σημείωση! Παρόλο που το σύστημα λειτουργεί σε συχνότητες που δεν απαιτούν άδεια σε παγκόσμια βάση, πρέπει να γνωρίζεται τους περιορισμούς που ισχύουν ειδικά για τη χώρα σας και να τους τηρείτε. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

12 12 el Σχεδιασμός εγκατάστασης DICENTIS 4.1 Αποσυσκευασία Αυτός ο εξοπλισμός θα πρέπει να αποσυσκευαστεί και να χρησιμοποιείται με προσοχή. Εάν ένα αντικείμενο φαίνεται κατεστραμμένο, ειδοποιήστε άμεσα τον αποστολέα. Εάν οποιοδήποτε αντικείμενο λείπει, ειδοποιήστε τον αντιπρόσωπο της Bosch. Η αρχική συσκευασία είναι η πλέον ασφαλής για τη μεταφορά προϊόντων και μπορεί να χρησιμοποιηθεί για την επιστροφή προϊόντων για επισκευή, εάν είναι απαραίτητο. 4.2 Πρόσθετα εξαρτήματα Τα παρακάτω πρόσθετα εξαρτήματα μπορούν να χρησιμοποιηθούν με το Ασύρματο σύστημα συνδιάσκεψης DICENTIS, όπως απαιτείται: Καλώδια δικτύου συστήματος DCN multimedia Απαιτούνται σε περίπτωση που θέλετε να τροφοδοτήσετε το DCNM-WAP μέσω DCNM (A)PS. Για τύπους καλωδίου (DCNM CBxx) ανατρέξτε στο φύλλο δεδομένων στη διεύθυνση: > Χώρα επιλογής σας > Συστήματα τηλεδιάσκεψης > Ασύρματο σύστημα συνδιάσκεψης DICENTIS Καλώδια RCA Τα καλώδια RCA απαιτούνται εάν θέλετε να συνδέσετε προαιρετικό εξοπλισμό ήχου με την είσοδο γραμμής ήχου ή/και την έξοδο γραμμής ήχου του Ασύρματο σημείο πρόσβασης (DCNM-WAP), όπως μικρόφωνα και σύστημα ενισχυτή ήχου. Καλώδια CAT5e - Απαιτούνται εάν θέλετε να συνδέσετε υπολογιστή/laptop στο Ασύρματο σημείο πρόσβασης (DCNM-WAP) για την εκτέλεση του διασύνδεση web και για τη σύνδεση μεταγωγέα και HD Conference Domes V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

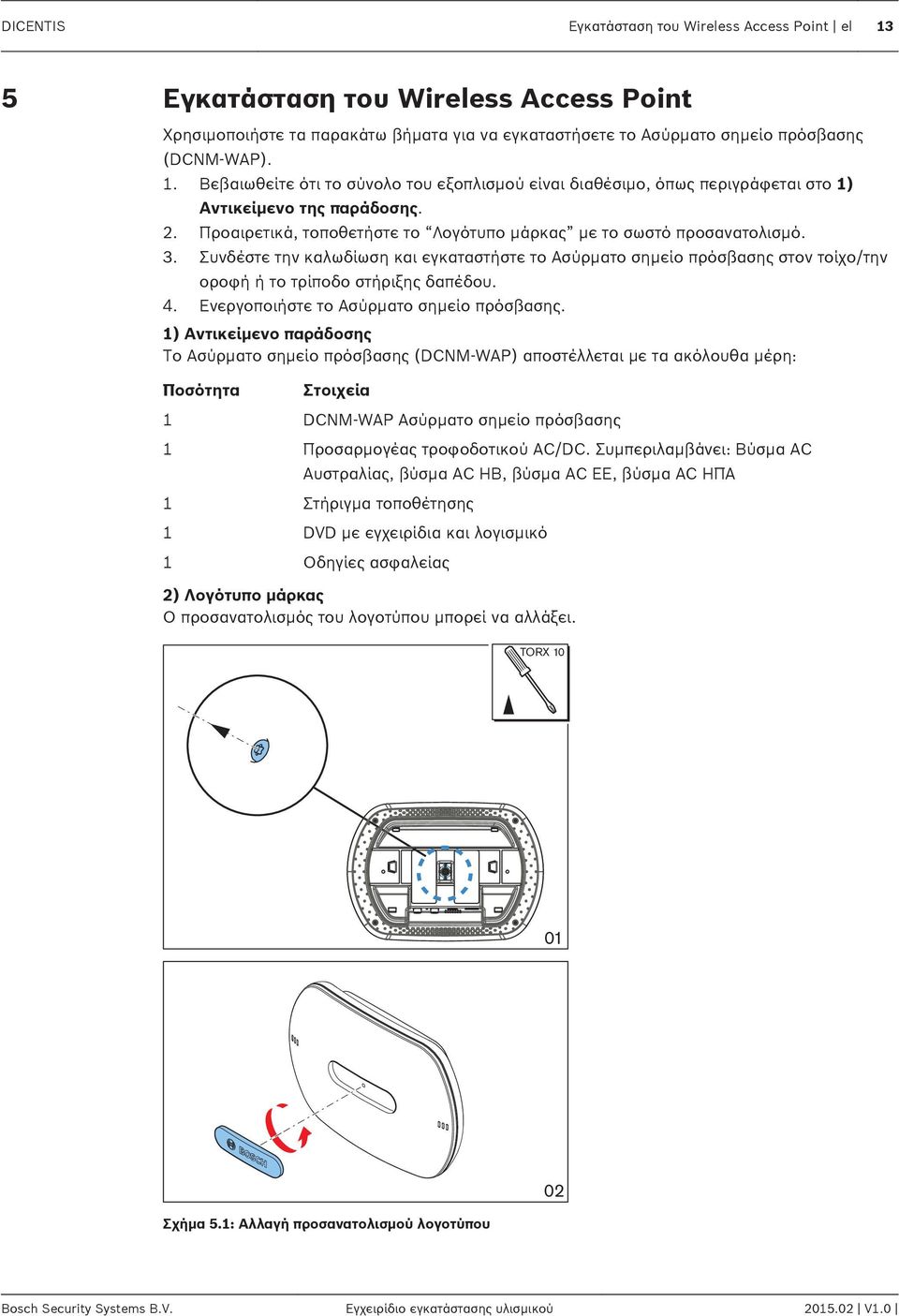

13 DICENTIS Εγκατάσταση του Wireless Access Point el 13 5 Εγκατάσταση του Wireless Access Point Χρησιμοποιήστε τα παρακάτω βήματα για να εγκαταστήσετε το Ασύρματο σημείο πρόσβασης (DCNM-WAP). 1. Βεβαιωθείτε ότι το σύνολο του εξοπλισμού είναι διαθέσιμο, όπως περιγράφεται στο 1) Αντικείμενο της παράδοσης. 2. Προαιρετικά, τοποθετήστε το Λογότυπο μάρκας με το σωστό προσανατολισμό. 3. Συνδέστε την καλωδίωση και εγκαταστήστε το Ασύρματο σημείο πρόσβασης στον τοίχο/την οροφή ή το τρίποδο στήριξης δαπέδου. 4. Ενεργοποιήστε το Ασύρματο σημείο πρόσβασης. 1) Αντικείμενο παράδοσης Το Ασύρματο σημείο πρόσβασης (DCNM-WAP) αποστέλλεται με τα ακόλουθα μέρη: Ποσότητα Στοιχεία 1 DCNM-WAP Ασύρματο σημείο πρόσβασης 1 Προσαρμογέας τροφοδοτικού AC/DC. Συμπεριλαμβάνει: Βύσμα AC Αυστραλίας, βύσμα AC ΗΒ, βύσμα AC ΕΕ, βύσμα AC ΗΠΑ 1 Στήριγμα τοποθέτησης 1 DVD με εγχειρίδια και λογισμικό 1 Οδηγίες ασφαλείας 2) Λογότυπο μάρκας Ο προσανατολισμός του λογοτύπου μπορεί να αλλάξει. TORX Σχήμα 5.1: Αλλαγή προσανατολισμού λογοτύπου 02 Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

14 14 el Εγκατάσταση του Wireless Access Point DICENTIS 3) Εγκατάσταση καλωδίωσης στηρίγματος τοίχου/ οροφής ή δαπέδου Το Ασύρματο σημείο πρόσβασης παρέχεται για εγκατάσταση σε τοίχο, οροφή ή σε τρίποδο στήριξης δαπέδου. Προσέξτε την τοποθεσία εγκατάστασης αναφορικά με την περιοχή κάλυψης του ασύρματου σήματος μεταξύ του Ασύρματο σημείο πρόσβασης και των Ασύρματη συσκευή. Δείτε Σχεδιασμός εγκατάστασης, Σελίδα 11.! Προσοχή! Μην ανοίγετε το Ασύρματο σημείο πρόσβασης. Οποιαδήποτε αλλαγή του υλικού καθιστά τα πιστοποιητικά προϊόντος άκυρα. Μόνο πιστοποιημένο προσωπικό μπορεί να ανοίξει το Ασύρματο σημείο πρόσβασης. Συνδέσεις καλωδίου: Σχήμα 5.2: Μπροστινή και κάτω όψη DCNM WAP 1. Συνδέστε μια εξωτερική ισοσταθμισμένη είσοδο γραμμής ήχου (4), εάν είναι απαραίτητο. 2. Συνδέστε την εξωτερική ισοσταθμισμένη έξοδο γραμμής ήχου (6) στο εξωτερικό σύστημα ήχου, εάν είναι απαραίτητο. 3. Συνδέστε το Ethernet (PoE) (2) ή τον προσαρμογέα τροφοδοσίας ρεύματος AC/DC (3). Για λεπτομερή περιγραφή της σύνδεσης, ανατρέξτε στην παράγραφο Ενεργοποίηση / σύνδεση και ένδειξη στο τέλος αυτής της ενότητας V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

15 DICENTIS Εγκατάσταση του Wireless Access Point el 15 Εγκατάσταση σε τοίχο ή στην οροφή Χρησιμοποιήστε το στήριγμα για να τοποθετήσετε το Ασύρματο σημείο πρόσβασης σε τοίχο ή οροφή. TORX Σχήμα 5.3: Τοποθέτηση σε τοίχο ή οροφή Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

16 16 el Εγκατάσταση του Wireless Access Point DICENTIS Εγκατάσταση σε τρίποδο στήριγμα δαπέδου Χρησιμοποιήστε το στήριγμα τοποθέτησης για να εγκαταστήσετε το Ασύρματο σημείο πρόσβασης σε ένα γενικό τρίποδο δαπέδου Bosch LBC1259/ Σχήμα 5.4: Τοποθέτηση σε τρίποδο στήριγμα δαπέδου V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

17 DICENTIS Εγκατάσταση του Wireless Access Point el 17 4) Ενεργοποίηση / συνδέσεις και ενδείξεις Το DCNM-WAP τροφοδοτείται με μια από τις τρεις πηγές παροχής που επισημαίνονται με * στον παρακάτω πίνακα. Μόλις παρασχεθεί τροφοδοσία, το Ασύρματο σημείο πρόσβασης ενεργοποιείται και οι έξι ενδεικτικές λυχνίες LED (1) στην μπροστινή πλευρά ανάβουν στο σύνολό τους. Για τη διαμόρφωση των παραμέτρων του DCNM-WAP, ανατρέξτε στο εγχειρίδιο διαμόρφωσης λογισμικού του Ασύρματο σύστημα συνδιάσκεψης DICENTIS Σχήμα 5.5: Μπροστινή και κάτω όψη DCNM WAP Στοιχείο Περιγραφή 1 2x 3 ενδεικτικές λυχνίες LED κατάστασης: Παρέχει λεπτομερείς πληροφορίες για την κατάσταση του Ασύρματο σημείο πρόσβασης και του ασύρματου δικτύου. Ανατρέξτε στο εγχειρίδιο διαμόρφωσης των παραμέτρων λογισμικού του Ασύρματο σύστημα συνδιάσκεψης DICENTIS. 2 Υποδοχή Δικτύου / DCN multimedia / PoE. Τροφοδοσία με: * Καλώδιο δικτύου συστήματος DCN multimedia (48VDC) από το DCNM (A)PS ή: * Τυπικό καλώδιο Power over Ethernet (POE 802.3at Τύπου1). Επίσης, μπορεί να χρησιμοποιηθεί τυπικό καλώδιο Ethernet (π.χ. για κάμερα ή ασύρματη σύνδεση με υπολογιστή/laptop). Συνδέει το σημείο του Ασύρματο σημείο πρόσβασης με το ενσύρματο δίκτυο Ethernet. Για το καλώδιο δικτύου του συστήματος DCN multimedia, δείτε Πρόσθετα εξαρτήματα, Σελίδα * Υποδοχή τροφοδοσίας AC/DC 48VDC (Παρέχεται προσαρμογέας τροφοδοτικού με το DCNM-WAP). Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

18 18 el Εγκατάσταση του Wireless Access Point DICENTIS Στοιχείο Περιγραφή 4 Υποδοχή ισοσταθμισμένης εξόδου γραμμής ήχου: Σύνδεση με δημόσιο σύστημα διευθύνσεων, μίκτες ήχου ή σύστημα καταγραφής φωνής για την ηχητική καταγραφή όλων των διαδικασιών διασκέψεων ομιλίας. Χρήση τυπικής καλωδίωσης γραμμής εξόδου. Βύσματα 6.3mm (1/4") με την ακόλουθη διάταξη ακίδων: Άκρο: Ζωντανό (+) Δακτύλιος: Επιστροφή (-) Χιτώνιο: Θωράκιση 6 Υποδοχή εξισορροπημένης εισόδου γραμμής ήχου: Σύνδεση από πηγή ήχου. Χρήση τυπικής καλωδίωσης γραμμής εξόδου. Βύσματα 6.3 mm (1/4") με την ακόλουθη διάταξη ακίδων: Άκρο: Ζωντανό (+) Δακτύλιος: Επιστροφή (-) Χιτώνιο: Θωράκιση 5 Κουμπί επαναφοράς προεπιλεγμένων ρυθμίσεων: Ρυθμίζει το DCNM-WAP στις προεπιλεγμένες εργοστασιακές τιμές. Πατήστε και κρατήστε για 8 δευτερόλεπτα τουλάχιστον για να επαναφέρετε όλες τις ρυθμίσεις στις προεπιλεγμένες εργοστασιακές τιμές V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

19 DICENTIS Εγκατάσταση ασύρματων συσκευών και παρελκομένων el 19 Εγκατάσταση ασύρματων συσκευών και παρελκομένων 6 Τα Ασύρματη συσκευή χρησιμοποιούνται για την προσθήκη συμμετέχων σε μια διάσκεψη. Δείτε το Επισκόπηση συστήματος, Σελίδα 8, εάν απαιτείται. παραδοτέα Τα DCNM-WD και DCNM-WDE αποστέλλονται χωρίς (παρελκόμενα) μέρη. Εγκατάσταση Τα Ασύρματη συσκευή είναι ανεξάρτητα (χρήση γραφείου). Δεν απαιτείται μηχανική εγκατάσταση, πέραν των παρελκομένων, όπως περιγράφεται κατωτέρω. Προσοχή! Εάν ένα Wireless Device Extended μετακινηθεί από θερμό και υγρό περιβάλλον σε ψυχρό! περιβάλλον, υπάρχει πιθανότητα σχηματισμού συμπυκνώματος στην οθόνη. Για να το αποτρέψετε αυτό, βεβαιωθείτε ότι κάθε Wireless Device Extended διαθέτει αρκετό χρόνο να εγκλιματιστεί Επάνω, οπίσθια και όψη βάσης των DCNM-WDE και DCNM-WD Προσοχή!! Μην ανοίγετε το Ασύρματη συσκευή. Οποιαδήποτε αλλαγή του υλικού καθιστά τα πιστοποιητικά προϊόντος άκυρα. Μόνο πιστοποιημένο προσωπικό μπορεί να ανοίξει τα Ασύρματη συσκευή. Εγκατάσταση παρελκομένων Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε τα απαιτούμενα παρελκόμενα σε και να τοποθετήσετε τις Ασύρματη συσκευή. Αυτά τα βήματα είναι συνοπτικά: 1. Ελέγξτε ότι όλος ο εξοπλισμός είναι διαθέσιμος. 2. Για δική σας αναφορά, δείτε την εικόνα Ασύρματη συσκευή και τον πίνακα σε αυτή την ενότητα. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

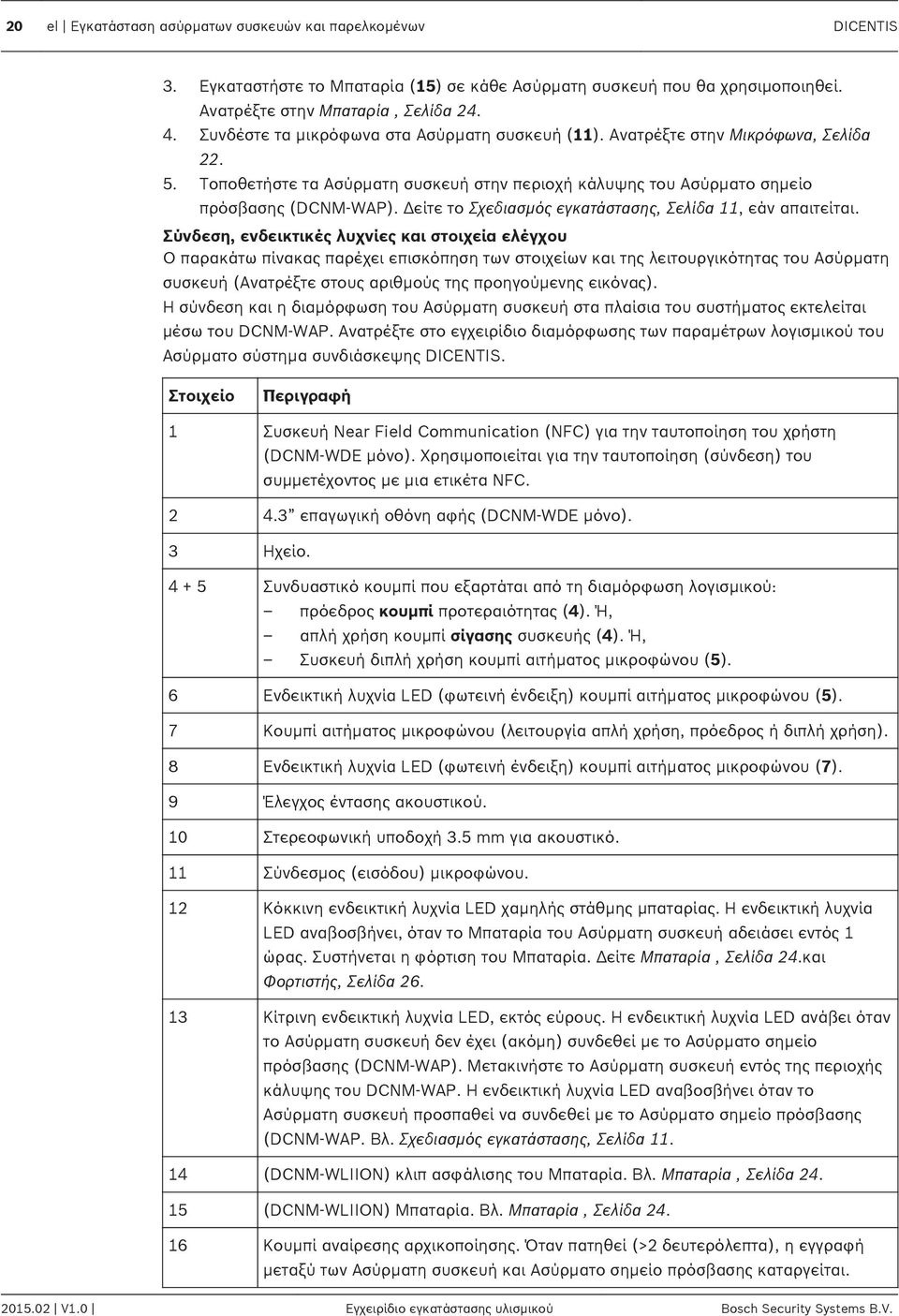

20 20 el Εγκατάσταση ασύρματων συσκευών και παρελκομένων DICENTIS 3. Εγκαταστήστε το Μπαταρία (15) σε κάθε Ασύρματη συσκευή που θα χρησιμοποιηθεί. Ανατρέξτε στην Μπαταρία, Σελίδα Συνδέστε τα μικρόφωνα στα Ασύρματη συσκευή (11). Ανατρέξτε στην Μικρόφωνα, Σελίδα Τοποθετήστε τα Ασύρματη συσκευή στην περιοχή κάλυψης του Ασύρματο σημείο πρόσβασης (DCNM-WAP). Δείτε το Σχεδιασμός εγκατάστασης, Σελίδα 11, εάν απαιτείται. Σύνδεση, ενδεικτικές λυχνίες και στοιχεία ελέγχου Ο παρακάτω πίνακας παρέχει επισκόπηση των στοιχείων και της λειτουργικότητας του Ασύρματη συσκευή (Ανατρέξτε στους αριθμούς της προηγούμενης εικόνας). Η σύνδεση και η διαμόρφωση του Ασύρματη συσκευή στα πλαίσια του συστήματος εκτελείται μέσω του DCNM-WAP. Ανατρέξτε στο εγχειρίδιο διαμόρφωσης των παραμέτρων λογισμικού του Ασύρματο σύστημα συνδιάσκεψης DICENTIS. Στοιχείο Περιγραφή 1 Συσκευή Near Field Communication (NFC) για την ταυτοποίηση του χρήστη (DCNM-WDE μόνο). Χρησιμοποιείται για την ταυτοποίηση (σύνδεση) του συμμετέχοντος με μια ετικέτα NFC επαγωγική οθόνη αφής (DCNM-WDE μόνο). 3 Ηχείο Συνδυαστικό κουμπί που εξαρτάται από τη διαμόρφωση λογισμικού: πρόεδρος κουμπί προτεραιότητας (4). Ή, απλή χρήση κουμπί σίγασης συσκευής (4). Ή, Συσκευή διπλή χρήση κουμπί αιτήματος μικροφώνου (5). 6 Ενδεικτική λυχνία LED (φωτεινή ένδειξη) κουμπί αιτήματος μικροφώνου (5). 7 Κουμπί αιτήματος μικροφώνου (λειτουργία απλή χρήση, πρόεδρος ή διπλή χρήση). 8 Ενδεικτική λυχνία LED (φωτεινή ένδειξη) κουμπί αιτήματος μικροφώνου (7). 9 Έλεγχος έντασης ακουστικού. 10 Στερεοφωνική υποδοχή 3.5 mm για ακουστικό. 11 Σύνδεσμος (εισόδου) μικροφώνου. 12 Κόκκινη ενδεικτική λυχνία LED χαμηλής στάθμης μπαταρίας. Η ενδεικτική λυχνία LED αναβοσβήνει, όταν το Μπαταρία του Ασύρματη συσκευή αδειάσει εντός 1 ώρας. Συστήνεται η φόρτιση του Μπαταρία. Δείτε Μπαταρία, Σελίδα 24.και Φορτιστής, Σελίδα Κίτρινη ενδεικτική λυχνία LED, εκτός εύρους. Η ενδεικτική λυχνία LED ανάβει όταν το Ασύρματη συσκευή δεν έχει (ακόμη) συνδεθεί με το Ασύρματο σημείο πρόσβασης (DCNM-WAP). Μετακινήστε το Ασύρματη συσκευή εντός της περιοχής κάλυψης του DCNM-WAP. Η ενδεικτική λυχνία LED αναβοσβήνει όταν το Ασύρματη συσκευή προσπαθεί να συνδεθεί με το Ασύρματο σημείο πρόσβασης (DCNM-WAP. Βλ. Σχεδιασμός εγκατάστασης, Σελίδα (DCNM-WLIION) κλιπ ασφάλισης του Μπαταρία. Βλ. Μπαταρία, Σελίδα (DCNM-WLIION) Μπαταρία. Βλ. Μπαταρία, Σελίδα Κουμπί αναίρεσης αρχικοποίησης. Όταν πατηθεί (>2 δευτερόλεπτα), η εγγραφή μεταξύ των Ασύρματη συσκευή και Ασύρματο σημείο πρόσβασης καταργείται V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

21 DICENTIS Εγκατάσταση ασύρματων συσκευών και παρελκομένων el 21 Στοιχείο Περιγραφή 17 (DCNM-WLIION) κουμπί δοκιμής χωρητικότητας Μπαταρία. Βλ. Μπαταρία, Σελίδα (DCNM-WLIION) ενδεικτικές λυχνίες LED χωρητικότητας (5x) του Μπαταρία. Βλ. Μπαταρία, Σελίδα 24. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

22 22 el Εγκατάσταση ασύρματων συσκευών και παρελκομένων DICENTIS 6.1 Μικρόφωνα 9 Σχήμα 6.1: Σύνδεση DCNM HDMIC ή DCNM MICx με το Ασύρματη συσκευή Και το μικρόφωνο υψηλής κατευθυντικότητας DCNM HDMIC και το μικρόφωνο με στέλεχος DCNM-MICL/S χρησιμοποιούνται συνήθως με τη συσκευή DCN multimedia device και τις ασύρματες συσκευές DICENTIS Σχήμα 6.2: Μπροστινή και κάτω όψη των DCNM HDMIC και DCNM MICx Αριθμός Περιγραφή 1 Ενδεικτική λυχνία LED. 2 Πλέγμα μικροφώνου (DCNM MICx ή αριστερό και δεξί DCNM HDMIC). 3 Πλέγμα μικροφώνου (μπροστινό και οπίσθιο DCNM HDMIC). 3 Ρυθμιζόμενο στέλεχος (DCNM MICx) V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

23 DICENTIS Εγκατάσταση ασύρματων συσκευών και παρελκομένων el 23 Αριθμός Περιγραφή 4 Οδηγός σύνδεσης. 5 Ροοστάτης καθοδήγησης. 6 Βύσμα συνδέσμου. 7 Ροοστάτης ασφάλισης για απελευθέρωση ασφάλειας (Πατήστε και σύρετε για να απελευθερώσετε). 8 Κλείδωμα. 9 Θηλυκή υποδοχή συσκευής. Τρόπος σύνδεσης ή αφαίρεσης του μικροφώνου Το μικρόφωνο μπορεί να συνδεθεί εύκολα στη συσκευή: Σχήμα 6.3: Σύνδεση DCNM HDMIC ή DCNM MICx με το DCNM MMD Για να το κάνετε αυτό: 1. Τοποθετήστε προσεκτικά τον οδηγό σύνδεσης (4) μέσα στο σύνδεσμο μικροφώνου της συσκευής (9). 2. Πιέστε προσεκτικά το βύσμα συνδέσμου (6) στο σύνδεσμο μικροφώνου της συσκευής (9) μέχρι το κλείδωμα σύνδεσης (5) να προσαρμοστεί/ασφαλίσει στη θέση του. 3. Για να αφαιρέσετε το μικρόφωνο από τη συσκευή: Μετακινήστε το ροοστάτη κλειδώματος (7) προς τη συσκευή και κρατήστε την απελευθέρωση κλειδώματος στη θέση της (8), ακολούθως τραβήξτε το μικρόφωνο. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

24 24 el Εγκατάσταση ασύρματων συσκευών και παρελκομένων DICENTIS 6.2 Μπαταρία Το Μπαταρία (DCNM-WLIION) χρησιμοποιείται για τα εξής: Παροχή τροφοδοσίας στα Ασύρματη συσκευή (DCNM-WD και DCNM-WDE). Ανατρέξτε στο Εγκατάσταση ασύρματων συσκευών και παρελκομένων, Σελίδα 19, εάν είναι απαραίτητο.! Προσοχή! Συστήνεται να φορτίσετε το Μπαταρία αμέσως μετά την παραλαβή. Χρησιμοποιήστε μόνο το DCNM-WCH05 για να φορτίσετε το Μπαταρία. Τα άδεια Μπαταρία πρέπει να φορτίζονται εντός 30 ημερών. Συστήνεται η επαναφόρτιση του Μπαταρία όταν η υπολειπόμενη χωρητικότητα είναι κάτω από 5%. Ανατρέξτε στην Φορτιστής, Σελίδα 26. παραδοτέα Το DCNM-WLIION αποστέλλεται χωρίς (παρελκόμενα) μέρη.! Προσοχή! Μην αφήνεται κενό Μπαταρία μέσα στο Ασύρματη συσκευή. Τρόπος εγκατάστασης του Μπαταρία Σχήμα 6.4: Κάτω όψη Ασύρματη συσκευή συμπεριλαμβανομένου του Μπαταρία Σχήμα 6.5: DCNM-WLIION Μπαταρία, επάνω (1) και πίσω (3) όψη. 1. Γυρίστε το Ασύρματη συσκευή ανάποδα V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

25 DICENTIS Εγκατάσταση ασύρματων συσκευών και παρελκομένων el Γυρίστε το Μπαταρία στην επάνω όψη (1) και αγκιστρώστε τις προεξοχές ασφάλισης (6) στο θάλαμο μπαταριών του Ασύρματη συσκευή. 3. Σπρώξτε προσεκτικά προς τα κάτω το Μπαταρία μέχρι να ασφαλίσει (2) στο θάλαμο του Ασύρματη συσκευή Μπαταρία. Τρόπος αφαίρεσης του Μπαταρία 1. Γυρίστε το Ασύρματη συσκευή ανάποδα. 2. Αφαιρέστε το Μπαταρία με την αντίστροφη σειρά ωθώντας και κρατώντας το κλιπ ασφάλισης (2) και ωθώντας προσεκτικά προς τα επάνω το Μπαταρία. 3. Αφαιρέστε το Μπαταρία. Συνδέσεις και ενδείξεις Ο παρακάτω πίνακας παρέχει επισκόπηση των συνδέσεων και ενδείξεων του Μπαταρία (ανατρέξτε στους αριθμούς της προηγούμενης εικόνας σε αυτή την ενότητα). Στοιχείο Περιγραφή 1 Άποψη. 2 Μηχανισμός κλιπ κλειδώματος: Κλειδώνει το Μπαταρία στο Ασύρματη συσκευή. 3 Οπίσθια όψη. 4 Κουμπί δοκιμής χωρητικότητας/κατάστασης Μπαταρία: Με το πάτημα του κουμπιού ανάβουν 0 έως 5 ενδεικτικές λυχνίες LED χωρητικότητας, ανάλογα με το χρόνο που απομένει (5). 5 Πράσινες Μπαταρία ενδεικτικές λυχνίες LED χωρητικότητας (5x): Υποδεικνύουν τη χωρητικότητα/κατάσταση του Μπαταρία. Από αριστερά προς τα δεξιά (5 1), συνήθως κάθε ενδεικτική λυχνία LED υποδεικνύει χρόνο χωρητικότητας σε ώρες που απομένουν: Ενδεικτική λυχνία LED 5: Ενδεικτική λυχνία LED 4: Ενδεικτική λυχνία LED 3: 8 13 Ενδεικτική λυχνία LED 2: 3 8 Ενδεικτική λυχνία LED 1: <3 ΣΗΜΕΙΩΣΗ: Η ακρίβεια της υπολειπόμενης χωρητικότητας του Μπαταρία είναι +/- 20%. 6 Προεξοχή ασφάλισης (3x). Ασφαλίζει το Μπαταρία στο Ασύρματη συσκευή. 7 Σύνδεσμος τροφοδοσίας και φόρτισης. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

26 26 el Εγκατάσταση ασύρματων συσκευών και παρελκομένων DICENTIS 6.3 Φορτιστής Το Φορτιστής (DCNM-WCH05) χρησιμοποιείται για (και μπορεί να χρησιμοποιηθεί για τη σύνδεση σε συστήματα διανομής τροφοδοσίας IT): Φόρτιση του Μπαταρία (DCNM-WLIION). Ένα Φορτιστής μπορεί να φορτίσει ένα μέγιστο αριθμό 5 Μπαταρία ταυτόχρονα. παραδοτέα Το DCNM-WCH05 αποστέλλεται με τα ακόλουθα μέρη: 1x καλώδιο τροφοδοσίας. 1x καλώδιο τροφοδοσίας δικτύου βρόγχου διέλευσης. 1x στήριγμα τοποθέτησης. 1x Οδηγίες ασφάλειας Σχήμα 6.6: Φορτιστής DCNM-WCH05 Στοιχείο Περιγραφή 1 Πλέγμα εξαερισμού: Μην φράσετε το πλέγμα εξαερισμού. Το Φορτιστής πρέπει να παραμείνει εντός του καθορισμένου εύρους θερμοκρασιών. Βλ. Φορτιστής (DCNM-WCH05), Σελίδα Δοχείο Μπαταρία (5x): Κάθε δοχείο μπορεί να συγκρατήσει ένα Μπαταρία (DCNM- WLIION) V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

27 DICENTIS Εγκατάσταση ασύρματων συσκευών και παρελκομένων el 27 Στοιχείο Περιγραφή 3 Ενδεικτικές λυχνίες LED στάθμης φόρτισης: Εμφανίζει τη στάθμη φόρτισης του Μπαταρία: Από αριστερά προς τα δεξιά (5 1), τυπικά κάθε ενδεικτική λυχνία LED υποδεικνύει χρόνο χωρητικότητας σε ώρες (αριστερά): Ενδεικτική λυχνία LED 5: Ενδεικτική λυχνία LED 4: Ενδεικτική λυχνία LED 3: 8 13 Ενδεικτική λυχνία LED 2: 3 8 Ενδεικτική λυχνία LED 1: <3 ΣΗΜΕΙΩΣΗ: Η ακρίβεια της υπολειπόμενης χωρητικότητας του Μπαταρία είναι +/- 20%. ΣΗΜΕΙΩΣΗ: Μπορεί να χρειαστεί μέχρι και 1 λεπτό μέχρι να ανάψει η πρώτη ενδεικτική λυχνία LED. 4 Ενδεικτική λυχνία LED ενεργοποίησης/απενεργοποίησης: Είναι ενεργοποιημένη όταν το καλώδιο τροφοδοσίας είναι συνδεδεμένο στο Φορτιστής και το άλλο άκρο είναι συνδεδεμένο στην παροχή δικτύου. 5 Υποδοχή/είσοδος τροφοδοσίας δικτύου. Η μέγιστη ένταση ρεύματος που μπορεί να διαχειριστεί η είσοδος είναι 10A. Συνεπώς υπάρχει περιορισμός στον αριθμό των φορτιστών βρόγχου διέλευσης. Για λεπτομέρειες δείτε την παράγραφο Σύνδεση παροχής δικτύου/βρόγχου διέλευσης σε αυτή την ενότητα. 6 Υποδοχή βρόγχου διέλευσης παροχής δικτύου: Η υποδοχή βρόγχου διέλευσης παροχής δικτύου επιτρέπει τη σύνδεση ενός μέγιστου αριθμού Φορτιστής σε σειρά για την κοινή χρήση της ίδιας εξόδου παροχής ρεύματος δικτύου. Για λεπτομέρειες δείτε την παράγραφο Σύνδεση παροχής δικτύου/βρόγχου διέλευσης σε αυτή την ενότητα. Εγκατάσταση Κίνδυνος! Μην ανοίγετε το φορτιστή. Οι ηλεκτρικές εκκενώσεις από το φορτιστή μπορούν να προκαλέσουν θάνατο.! Προειδοποίηση! Αυτό το προϊόν είναι κλάσης Α. Σε οικιακό περιβάλλον αυτό το προϊόν ενδέχεται να προκαλέσει παρεμβολές ραδιοκυμάτων, περίπτωση κατά την οποία ο χρήστης μπορεί να χρειαστεί να λάβει κατάλληλα μέτρα.! Προσοχή! Μην φράσετε το πλέγμα εξαερισμού. Η φραγή του πλέγματος εξαερισμού μπορεί να προκαλέσει κίνδυνο πυρκαγιάς και δυσλειτουργία/βλάβη του Φορτιστής και του Μπαταρία. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

28 28 el Εγκατάσταση ασύρματων συσκευών και παρελκομένων DICENTIS Το Φορτιστής μπορεί να είναι ανεξάρτητο ή να εγκατασταθεί με στερέωση σε πιο μόνιμες εγκαταστάσεις (π.χ. σε τοίχο) με χρήση του στηρίγματος τοποθέτησης. TORX TORX Σχήμα 6.7: Εγκατάσταση σε τοίχο V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

29 DICENTIS Εγκατάσταση ασύρματων συσκευών και παρελκομένων el 29 Κατά την εγκατάσταση περισσότερων από ένα Φορτιστής τον ένα δίπλα στον άλλο, βεβαιωθείτε ότι: Η κάθετη απόσταση μεταξύ των δύο στηριγμάτων είναι τουλάχιστον 340 mm (ανατρέξτε στο d1 στην επόμενη εικόνα). Η οριζόντια απόσταση μεταξύ των δύο στηριγμάτων είναι τουλάχιστον 195 mm (ανατρέξτε στο d2 στην επόμενη εικόνα). d 1 d 2 Σύνδεση τροφοδοσίας δικτύου/ βρόγχος διέλευσης 1. Συνδέστε ένα τοπικά εγκεκριμένο καλώδιο τροφοδοσίας ρεύματος στην υποδοχή/είσοδο τροφοδοσίας ρεύματος δικτύου του Φορτιστής (5). 2. Με την υποδοχή τροφοδοσίας βρόγχου διέλευσης (6), μπορείτε να συνδέσετε σε βρόγχο φορτιστές: Εάν η παροχή δικτύου είναι V(AC), 50/60 Hz, μπορεί να συνδεθεί σε βρόγχο ένα μέγιστο 2 φορτιστών. Εάν η παροχή δικτύου είναι V(AC), 50/60 Hz, μπορεί να συνδεθεί σε βρόγχο ένα μέγιστο 5 φορτιστών. Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

30 30 el Εγκατάσταση ασύρματων συσκευών και παρελκομένων DICENTIS Εγκατάσταση/αφαίρεση του Μπαταρία 1. Τοποθετήστε το Μπαταρία μέχρι να ασφαλίσει στο Φορτιστής, όπως απεικονίζεται στην επόμενη εικόνα. Αφαιρέστε το Μπαταρία με την αντίστροφη σειρά, απομακρύνοντας προσεκτικά το Μπαταρία. 2. Συνδέστε την παροχή ρεύματος δικτύου στο Φορτιστής για να ενεργοποιήσετε το Φορτιστής και να ξεκινήσετε τη διαδικασία φόρτισης. Η ενδεικτική λυχνία LED ισχύος (4) είναι ενεργοποιημένη όταν λαμβάνεται τροφοδοσία από το δίκτυο ρεύματος. Δείτε τις ενδεικτικές λυχνίες LED της στάθμης φόρτισης (3) που υποδεικνύουν τη στάθμη φόρτισης του Μπαταρία. 4 3 Σχήμα 6.8: Τοποθέτηση του Μπαταρία Χρόνος φόρτισης Ο τυπικός χρόνος φόρτισης ενός Μπαταρία είναι 3 ώρες. Οι ενδεικτικές λυχνίες LED (3) που δείχνουν τη στάθμη φόρτισης του Μπαταρία. Αφαιρέστε το Μπαταρία μόλις φορτιστεί πλήρως (Όλες οι ενδεικτικές λυχνίες LED (3) είναι αναμμένες) V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

31 DICENTIS Ενεργοποίηση και διαμόρφωσης συστήματος el 31 7 Ενεργοποίηση και διαμόρφωσης συστήματος Ανατρέξτε στο εγχειρίδιο διαμόρφωσης λογισμικού του Ασύρματο σύστημα συνδιάσκεψης DICENTIS για τις λεπτομέρειες ενεργοποίησης και διαμόρφωσης του Ασύρματο σημείο πρόσβασης και των Ασύρματη συσκευή. Για την τεκμηρίωση, ανατρέξτε στις πληροφορίες σχετικά με το προϊόν Ασύρματο σύστημα συνδιάσκεψης DICENTIS στη διεύθυνση: > Χώρα επιλογής σας > Συστήματα τηλεδιάσκεψης > Ασύρματο σύστημα συνδιάσκεψης DICENTIS Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

32 32 el Συντήρηση DICENTIS 8 Συντήρηση Το Ασύρματο σύστημα συνδιάσκεψης DICENTIS απαιτεί ελάχιστη συντήρηση. Για να διασφαλίσετε απρόσκοπτη λειτουργία, καθαρίζετε και επιθεωρείτε τις συνιστώσες του συστήματος σε τακτική βάση: 8.1 Καθαρισμός! Προσοχή! Μην χρησιμοποιείτε αλκοόλη, αμμωνία, διαλύματα πετρελαίου ή διαβρωτικά καθαριστικά για τον καθαρισμό των εξαρτημάτων του συστήματος. 1. Καθαρίστε το Ασύρματη συσκευή με ένα μαλακό πανί ποτισμένο ελαφρά με ασθενές διάλυμα σαπουνόνερου. 2. Καθαρίστε την οθόνη αφής του Ασύρματη συσκευή με μαλακό, στεγνό πανί. 3. Περιμένετε μέχρι τα Ασύρματη συσκευή να στεγνώσουν πλήρως προτού τα επανασυνδέσετε στην καλωδίωση του συστήματος. 4. Καθαρίστε τα Ασύρματο σημείο πρόσβασης και Φορτιστής με στεγνό, μαλακό πανί, όπως απαιτείται. 8.2 Επιθεώρηση εξαρτημάτων 1. Ελέγξτε όλα τα στοιχεία Ασύρματο σύστημα συνδιάσκεψης DICENTIS για ενδείξεις καταπόνησης και φθοράς. Μπορείτε να παραγγείλετε ανταλλακτικά προϊόντα από τον αντιπρόσωπο της Bosch, εάν απαιτείται. 2. Ελέγξτε τα κουμπιά μικροφώνου του Ασύρματη συσκευή για την ορθή λειτουργία τους. Δεν πρέπει να είναι χαλαρά ή να κολλάνε κατά τη λειτουργία τους. 3. Ελέγξτε όλους τους συνδέσμους του Ασύρματο σημείο πρόσβασης και την καλωδίωση του συστήματος για ζημιές. 4. Ελέγξτε τη λειτουργικότητα και φορτίστε τα Ασύρματη συσκευή Μπαταρία σε τακτική βάση. 5. Ελέγχετε τη λειτουργικότητα του Φορτιστής σε τακτική βάση. 8.3 Υπηρεσία Εάν εα ελάττωμα δεν μπορεί να επιλυθεί, επικοινωνήστε με τον τοπικό προμηθευτή ή υπεύθυνο ενσωμάτωσης ή επικοινωνήστε απευθείας με τον αντιπρόσωπο Bosch V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

33 DICENTIS Τεχνικά δεδομένα el Τεχνικά δεδομένα Ασύρματο σημείο πρόσβασης (DCNM-WAP) Τεχνικές προδιαγραφές Ραδιόφωνο Πρότυπο WIFI IEEE n Εύρος συχνοτήτων 2.4 GHz και 5 GHz (χωρίς απαίτηση άδειας ISM) Ηλεκτρικά χαρακτηριστικά Τάση τροφοδοσίας (PSU) PoE Παροχή συστήματος DCNM Κατανάλωση ισχύος Απόκριση συχνότητας Vac Hz σε έξοδο 48 Vdc 802.3af, 802.3at - τύπου 1 λειτουργία A (εύρος άκρου), λειτουργία B (μέσο εύρος) 48 Vdc 10 W 80 Hz - 20 khz THD σε ονομαστικό επίπεδο <0.1 % Δυναμικό εύρος Λόγος σήματος προς θόρυβο Ethernet >98 dba >96 dba 1000Base T IEEE 802.3ab Είσοδοι ήχου Ονομαστική βύσματος Μέγιστη βύσματος -18 dbv +18 dbv Έξοδοι ήχου Ονομαστική βύσματος Μέγιστη βύσματος -18 dbv +20 dbv Μηχανικά χαρακτηριστικά Τοποθέτηση Διαστάσεις (Υ x Π x Β) με στήριγμα Βάρος: με στήριγμα χωρίς στήριγμα Οροφή, τοίχος ή τρίποδο δαπέδου (με χρήση του παρεχόμενου στηρίγματος) 285 x 202 x 65 mm (11.2 x 8.0 x 2.6 in) 958 g (2.11 lb) 725 g (1.60 lb) Χρώμα Ανοιχτό γκρι (RAL ) Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

34 34 el Τεχνικά δεδομένα DICENTIS Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας 5 ºC έως +45 ºC (41 ºF έως +113 ºF) Θερμοκρασία αποθήκευσης -20 ºC έως +70 ºC (-4 ºF έως +158 ºF) Σχετική υγρασία < 95 %, > 5 % Εγκρίσεις και πιστοποιήσεις Ε.Ε. Η.Π.Α. CA KR AU/NZ RU/KZ/BY JP CN SA BR CE, WEEE UL, FCC CSA, ICES 003, EPS KC RCM, MEPS EAC PSE, MIC Κίνα, RoHS, CCC, CMIIT SASO ANATEL Το σύστημα φέρει πιστοποίηση WiFi από την WiFi Alliance V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

35 DICENTIS Τεχνικά δεδομένα el Ασύρματες συσκευές (DCNM-WD και DCNM-WDE) Τεχνικές προδιαγραφές Γενικά Μέγεθος οθόνης (DCNM-WDE μόνο) Τύπος οθόνης (DCNM-WDE μόνο) Υποστηριζόμενη ετικέτα NFC χωρίς επαφή (DCNM-WDE μόνο) 4.3 ίντσες Επαγωγική πολλών σημείων αφής Σύμφωνα με το: ISO/IEC14443 Τύπου A (από 106 kbps έως 848 kbps. MIFARE 106kbps). Ραδιόφωνο Πρότυπο WIFI IEEE n Εύρος συχνοτήτων 2.4 GHz και 5 GHz (χωρίς απαίτηση άδειας ISM) Ηλεκτρικά χαρακτηριστικά Τάση τροφοδοσίας (συστοιχία μπαταριών) Κατανάλωση ισχύος Χρόνος λειτουργίας DCNM-WD Χρόνος λειτουργίας DCNM-WDE Απόκριση συχνότητας 7.5 Vdc 4 W > 24 ώρες (20% ομιλία, 80% ακρόαση) > 20 ώρες (20% ομιλία, 80% ακρόαση) 100 Hz 20 khz) (-3 db σε ονομαστική στάθμη) THD σε ονομαστικό επίπεδο < 0.1 % Δυναμικό εύρος Λόγος σήματος προς θόρυβο Σύνθετη αντίσταση φορτίου ακουστικού Ισχύς εξόδου ακουστικού > 90 db > 90 db > 32 ohm <1k ohm 15 mw Είσοδοι ήχου Ονομαστική είσοδος μικροφώνου Μέγιστη είσοδος μικροφώνου 80 db SPL σύμφωνα με το IEC db SPL σύμφωνα με το IEC60914 Έξοδοι ήχου Ονομαστική έξοδος μεγαφώνου Μέγιστη έξοδος μεγαφώνου Ονομαστική έξοδος ακουστικού Μέγιστη έξοδος ακουστικού 72 db SPL στο 0.5 m 80 db SPL 0 dbv 3 dbv Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

36 36 el Τεχνικά δεδομένα DICENTIS Μηχανικά χαρακτηριστικά Τοποθέτηση Διαστάσεις (Υ x Π x Β) χωρίς μικρόφωνο Βάρος: DCNM-WD DCNM-WD + Μπαταρία DCNM-WDE DCNM-WDE + Μπαταρία Επιτραπέζιο 259 x 139 x 72 mm (10.2 X 5.5 x 2.8 in) 590 g (1.30 Lb) 1051 g (2.32 lb) 670 g (1.47 lb) 1131 g (2.49 lb) Χρώμα (επάνω μέρος και βάση) Μαύρο Traffic (RAL 9017) Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας 5 ºC έως +45 ºC (41 ºF έως +113 ºF) Θερμοκρασία αποθήκευσης -20 ºC έως +70 ºC (-4 ºF έως +158 ºF) Σχετική υγρασία < 95 %, > 5% Εγκρίσεις και πιστοποιήσεις Ε.Ε. Η.Π.Α. CA KR AU/NZ RU/KZ/BY JP CN SA BR CE FCC ICES 003 KC RCM EAC MIC Κίνα, RoHS, CMIIT SASO ANATEL V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

37 DICENTIS Τεχνικά δεδομένα el Μπαταρία (DCNM-WLIION) Τεχνικές προδιαγραφές Ηλεκτρικά χαρακτηριστικά Ονομαστική τάση εξόδου Χωρητικότητα 7.5 VDC mah Μηχανικά χαρακτηριστικά Διαστάσεις (Υ x Π x Β) Βάρος Χρώμα 99.9 x x 22 mm (3.93 x 5.37 x 0.87 in) 1774 g (3,9 lb) Ανθρακί Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας 5 ºC έως +45 ºC (41 ºF έως +113 ºF) Συνιστώμενη θερμοκρασία αποθήκευσης -5 ºC έως +35 ºC (23 ºF έως +95 ºF) Σχετική υγρασία <75 %, >5 % Εγκρίσεις και πιστοποιήσεις Ε.Ε. Η.Π.Α. CA KR AU/NZ RU/KZ/BY JP CN SA BR TH TW CE UL, FCC CSA, ICES 003 KC RCM EAC PSE Κίνα, RoHS, CCC SASO ANATEL TISI BSMI Άλλο UN 38.3 Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

38 38 el Τεχνικά δεδομένα DICENTIS 9.4 Φορτιστής (DCNM-WCH05) Τεχνικές προδιαγραφές Ηλεκτρικά χαρακτηριστικά Τάση τροφοδοσίας Vac +/- 10 % 50/60 Hz Μέγιστη κατανάλωση ισχύος 300 W Μηχανικά χαρακτηριστικά Διαστάσεις (Υ x Π x Β) Βάρος (χωρίς μπαταρίες) 340 x 195 x 82 mm (13,4 x 7,6 x 3,2 in) 1,8 kg (3,97 lb) Χρώμα Μαύρο Traffic (RAL 9017) Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας 5 ºC έως +45 ºC (41 ºF έως +113 ºF) Θερμοκρασία αποθήκευσης -20 ºC έως +70 ºC (-4 ºF έως +158 ºF) Σχετική υγρασία < 95 %, > 5 % Εγκρίσεις και πιστοποιήσεις Ε.Ε. Η.Π.Α. CA KR AU/NZ RU/KZ/BY JP CN SA CE, WEEE UL, FCC CSA, ICES 003 KC RCM EAC PSE Κίνα, RoHS SASO V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

39 DICENTIS Τεχνικά δεδομένα el Υψηλής κατευθυντικότητας μικρόφωνο (DCNM-HDMIC) Τεχνικές προδιαγραφές Ηλεκτρικά χαρακτηριστικά Εύρος ζώνης Δυναμικό εύρος Ονομαστική είσοδος Μέγιστη είσοδος Ισοδύναμο θορύβου 100 Hz 15 khz σύμφωνα με το IEC > 96 db 80 db SPL 110 db SPL 12 db SPL Μηχανικά χαρακτηριστικά Τοποθέτηση Διαστάσεις (Υ x Π x Β) Βάρος Συνδέστε και στερεώστε σε συσκευές DCN multimedia και ασύρματες συσκευές DICENTIS. 108 x 21.5 x 60 mm (4.25 X 0.85 x 2.36 in) 0,035 kg (0,077 lb) Χρώμα Μαύρο Traffic RAL 9017 Ανοιχτό γκρι Pearl RAL 9022 Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας 0 ºC έως +45 ºC (32 ºF έως +113 ºF) Θερμοκρασία αποθήκευσης -20 ºC έως +70 ºC (-4 ºF έως +158 ºF) Σχετική υγρασία < 95 %, > 5% Bosch Security Systems B.V. Εγχειρίδιο εγκατάστασης υλισμικού V1.0

40 40 el Τεχνικά δεδομένα DICENTIS 9.6 Μικρόφωνα με στέλεχος (DCNM-MICx) Τεχνικές προδιαγραφές Ηλεκτρικά χαρακτηριστικά Εύρος ζώνης Δυναμικό εύρος Ονομαστική είσοδος Μέγιστη είσοδος Ισοδύναμο θορύβου 125 Hz 15 khz σύμφωνα με το IEC >100 db 85 db SPL 115 db SPL 15 db SPL Μηχανικά χαρακτηριστικά Τοποθέτηση Μήκος: DCNM MICS (χωρίς σύνδεσμο) DCNM MICL(χωρίς σύνδεσμο) Υποδοχή σύνδεσης Βάρος: DCNM MICS DCNM MICL Συνδέστε και στερεώστε σε ασύρματες συσκευές DICENTIS. 310 mm (12.21 in) 480 mm (19.90 in) x mm (3.40 x 2.38 in) 91 g (0,20 lb) 108 g (0,24 lb) Χρώμα: DCNM MICS / DCNM MICL Μαύρο Traffic RAL 9017 Ανοιχτό γκρι Pearl RAL 9022 Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας 0 ºC έως +45 ºC (32 ºF έως +113 ºF) Θερμοκρασία αποθήκευσης -20 ºC έως +70 ºC (-4 ºF έως +158 ºF) Σχετική υγρασία < 95 %, > 5% V1.0 Εγχειρίδιο εγκατάστασης υλισμικού Bosch Security Systems B.V.

41

42 Bosch Security Systems B.V. Torenallee BA Eindhoven The Netherlands Bosch Security Systems B.V., 2015
