1 Ο ΗΓΙΑ Χρησιµοποίησης συστήµατος που περιέχει λέβητα θέρµανσης νερού µε πελέτες από τη σειρά Pelletherm v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV

2 Παραγωγός ΖΜΜ ΧΑΣΚΟΒΟ ΑΕ ιεύθυνση Βουλγαρία, Χάσκοβο 6300, λεωφ. Σαεντινένιε 67 Τηλέφωνο Fax home page Ο παραγωγός ευχαριστεί για την επιλογή σας. Ο παραγωγός παρουσιάζει τη παρούσα οδηγία σε βοήθεια των τεχνιτών που θα τοποθετεί, ρυθµίζει και αποκαταστά το σύστηµα και επίσης για τον πελάτη που θα το χρησιµοποιεί. Ο παραγωγός απαιτεί από τους τεχνητές που θα κάνουν τις άνω διαδικασίες να έχουν περάσει εκπαιδευτικά µαθήµατα για τις δραστηριότητες του προϊόντος. ΙΕΥΚΡΙΝΗΣΗ: στην παρούσα οδηγία χρησιµοποιείται την ονοµασία Pelletherm v4, που περιλαµβάνει τα µοντέλα των λεβήτων Pelletherm v4-18kw, Pelletherm v4-25kw και Pelletherm v4-30kw, και επίσης για τις καυστήρες πελέτων χρησιµοποιείται το σήµα GP IV για καυστήρες από τη σειρά GP25 IV και GP32 IV. ΠΡΟΣΟΧΗ! Για την ασφάλεια σας πρέπει να γνωρίσετε προσεκτικά και λεπτοµερειακά αυτή την οδηγία όπως και την οδηγία χρησιµοποίησης και συναρµολόγησης του αυτόµατου καυστήρα πελέτων από τη σειρά GP, (και επίσης µε την οδηγία συναρµολόγησης και χρησιµοποίησης του δοχείου πελέτων εάν το σύστηµα το κατέχει), πριν να αρχίσετε τη τοποθέτηση, ρύθµιση και χρησιµοποίηση. Η µη τήρηση των κάτω οδηγιών, και επίσης η µη εκτέλεση των απαιτήσεων των κανόνων και κανονισµών µπορεί να οδηγήσει σε ζηµιές και απρόβλεπτες συνέπειες για τις οποίες ο παραγωγός δεν είναι υπεύθυνος; Οδηγία συναρµολόγησης και χρησιµοποίησης συστήµατος που περιέχει λέβητα θέρµανση νερού από τη σειρά Pelletherm 18v4, Pelletherm 25v4, Pelletherm 30v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV ( ιόρθωση: :04) - 2 -

3 Περιεχόµενο σελ. 1. Περιγραφή και πλεονεκτήµατα του συστήµατος: λέβητας θέρµανσης νερού µε πελέτες από τη σειρά Pelletherm v4 και αυτόµατη θερµάστρα πελέτων από τη σειρά GP IV Περιγραφή του συστήµατος: εναλλάκτης του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV Περιγραφή του εναλλάκτη του χαλύβδινου λέβητα θέρµανσης νερού από τη σειρά Pelletherm v Βασικές πληροφορίες για το αυτόµατο καυστήρα πελέτων από τη σειρά GP IV 9 3. Τεχνικά στοιχεία του συστήµατος που περιέχει λέβητα θέρµανσης νερού µε πελέτες από τη σειρά Pelletherm v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV Τοποθέτηση και εγκατάσταση του συστήµατος Ιδιαιτερότητες και απαιτήσεις συναρµολόγησης του αυτόµατου καυστήρα πελέτων GP IV στο λέβητα θέρµανσης νερού από τη σειρά Pelletherm v Βασικές πληροφορίες για τη λειτουργία του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV Συναρµολόγηση και σύνδεση των µονάδων του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV Βασικές απαιτήσεις εγκατάστασης του λέβητα θέρµανσης νερού µε πελέτες από τη σειρά Pelletherm v Εγκατάσταση του συστήµατος Τοποθέτηση του λέβητα Pelletherm v4 µε σκοπό εύκολης διαχείρισης και εξυπηρέτησης Τοποθέτηση του λέβητα σύµφωνα µε τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο Μεθοδική σύνδεσης των µονάδων του συστήµατος Σύνδεση στη καµινάδα Σύνδεση στη εγκατάσταση θέρµανσης Εγκατάσταση του αυτόµατου καυστήρα πελέτων GP IV Τοποθέτηση των πυρίµαχων πλακών στο θάλαµο καύσης του εναλλάκτη Τοποθέτηση / έλεγχος του καπακιού του δοχείου καθαρισµού του υπόλοιπου στάχτης; Τοποθέτηση του καπακιού µπροστά από το άνοιγµα για τα εξέρχοντα καυσαέρια Τοποθέτηση των οριζόντιων καπακιών του λέβητα

4 Συναρµολόγηση του καπακιού πάνω από το στοιχείο σύνδεσης του λέβητα Τοποθέτηση του καπακιού πάνω από το θάλαµο καύσης του λέβητα Σύνδεση του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV µε το λέβητα Συναρµολόγηση του τρυπανιού µεταφοράς καυσίµου προς τη βασική µονάδα του καυστήρα Γέµιση του τρυπανιού µε καύσιµο Σύνδεση του συστήµατος µε τη ηλεκτρική τροφοδότηση; Τελική όψη του συστήµατος Συστάµενο υδραυλικό σχήµα Εκκίνηση του συστήµατος Βασικές απαιτήσεις για το καύσιµο Εισαγωγή σε λειτουργία του συστήµατος: λέβητας από τη σειρά Pelletherm v4 και καυστήρας από τη σειρά GP IV Πίνακας διεπαφής για σύνδεση και διαχείριση του καυστήρα πελέτων από τη σειρά GP IV Τροφοδότηση του λέβητα από τη σειρά Pelletherm v Εκκίνηση του συστήµατος Οι παράµετροι ρύθµισης της λειτουργίας του λέβητα Οι παράµετροι ρύθµισης της λειτουργίας του καυστήρα πελέτων από τη σειρά GP IV Ονοµαστική λειτουργία του συστήµατος Ρύθµιση του θερµαντικού ισχύς του συστήµατος Μείωση του θερµαντικού ισχύς: Αύξηση του θερµαντικού ισχύς: Ρύθµιση της πορεία καύσης ιακοπή της λειτουργία του συστήµατος Σβήσιµο του συστήµατος Αναγκαστική διακοπή του συστήµατος Γνωστοποίηση του καταναλωτή µε τις διαδικασίες εξυπηρέτησης και ρύθµισης του συστήµατος Ασφάλεια και απρόβλεπτοι κίνδυνοι Βλάβες και τρόποι αφαίρεσης από τον πελάτη Συµπλήρωση κάρτας εγγύησης του εξοπλισµού Ενέργειες µετά από τη τελείωση του κύκλου ζωής του εξοπλισµού Ηλεκτρικό σχήµα του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 σε σύστηµα µε το καυστήρα πελέτων από τη σειρά GP IV ΣΥΝΘΗΚΕΣ ΕΓΓΥΗΣΗΣ

5 1. Περιγραφή και πλεονεκτήµατα του συστήµατος: λέβητας θέρµανσης νερού µε πελέτες από τη σειρά Pelletherm v4 και αυτόµατη θερµάστρα πελέτων από τη σειρά GP IV. Οι λέβητες µε πελέτες από τη σειρά Pelletherm v4 χρησιµοποιούν ξύλινες πελέτες και άλλη βιοµάζα που περιγράφεται κάτω (είναι δυνατό και άλλο καύσιµο που περιγράφεται στη οδηγία χρησιµοποίησης του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV ) και είναι µια χαλύβδινη κατασκευή. Αυτοί οι λέβητες χρησιµοποιούνται για τοπική θέρµανση και επίσης για θέρµανση νερού. Ο λέβητας χρησιµοποιεί ξύλινες πελέτες και άλλη βιοµάζα που περιγράφεται κάτω και η θερµαντική ενέργεια αποδίδεται από τη επιφάνεια του εναλλάκτη του σώµατος του λέβητα και παραδίδεται στη θερµαντική εγκατάσταση. Το σετ του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 περιλαµβάνει: εναλλάκτη 1τεµ.; σετ αυτόµατος καυστήρας πελέτων από τη σειρά GP IV 1τεµ.; σταχτοδοχείο 1τεµ.; καπάκι του κάτω µέρους (µεταξύ της δεύτερης και τρίτης πορείας); πυρίµαχα στοιχεία 2τεµ.; βαλβίδα 1τεµ.; χερούλι πόρτας 1τεµ.; σετ καθαρισµού (φτυάρι 1τεµ., άγκιστρο 1τεµ.); ηλεκτρικές συνδέσεις για το θερµοστάτη χώρου 1τεµ., για το ανεµιστήρα καπνών 1τεµ. ; καλώδιο τροφοδότησης 1τεµ.; παξιµάδι και ροδέλα M10 2 τεµ.; εργαλείο καθαρισµού 1τεµ.; οδηγία συναρµολόγησης και χρησιµοποίησης του συστήµατος 1τεµ.; Ο καυστήρας πελέτων µπορεί να χρησιµοποιεί τα εξής καύσιµα: Ξύλινες πελέτες µε µέγεθος 6 και 8 mm, τάξη ENplus-A1 σύµφωνα µε το πρότυπο ENplus ή µε κατηγορία: A, AB, B σύµφωνα µε την µεθοδική που επεξεργάζεται και προτείνεται από το παραγωγό; Ξηροί λάκκοι (κεράσια, βύσσινα και άλλα); Μείγµα πελέτων και λάκκων (π.χ. σε σχέση 50% - 50%); - 5 -

6 Άλλη βιοµάζα υπό τη µορφή πελέτων αλλά µετά από εγκριτικό τεστ στα εργαστήρια του παραγωγού; Το σύστηµα περιέχει Λέβητας θέρµανσης νερό από τη σειρά Pelletherm v4, που είναι χαλύβδινο εναλλάκτη θέρµανσης µε πίνακα διαχείρισης; Αυτόµατος καυστήρας πελέτων από τη σειρά GP IV ; Πλεονεκτήµατα του συστήµατος το σύστηµα είναι κατασκευασµένο να χρησιµοποιεί βιοµάζα που το κάνει οικολογικά καθαρό και δεν βλάπτει στο περιβάλλον; η τιµή της θερµαντικής ενέργειας από τη χρησιµοποίηση της βιοµάζας υπό τη µορφή ξύλινών πελέτων σαν τοπική πηγή ενέργειας σε µικρότερο βαθµό εξαρτάται από τις παγκόσµιες τιµές των καυσίµων και έτσι η αξία της ενέργειας είναι ανταγωνιστική µε τις άλλες συσκευές θέρµανσης; το σύστηµα: ο λέβητας θέρµανσης νερού µε πελέτες «Pelletherm v4 και ο καυστήρας πελέτων από τη σειρά GP IV λέβητας είναι αυτόµατος και δίνει άνεση στη χρήση όµοια µε εκείνη των άλλων αυτόµατων εξοπλισµών (π.χ. µε τροφοδότηση γκαζιού ή ηλεκτρικές συσκευές), δίνοντας τη δυνατότητα η λειτουργία της να προγραµµατίζεται µε το θερµοστάτη; αυτόµατη χρήση του λέβητα, δυνατότητα ρύθµισης της λειτουργίας µε τον θερµοστάτη και εβδοµαδιαίος προγραµµατιστή που εγγύει µέγιστη θερµική άνεση και οικονοµία καυσίµου; δυνατότητας χρήσης βιοµάζας σε ξύλινες πελέτες, ξηρούς λάκκους κεράσων κ.α., περισσότερες πληροφορίες δείχνονται στη οδηγία χρησιµοποίησης του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV ; υψηλή αποτελεσµατικότητα; χαµηλές βλαβερές επιρροές; συµπαγής κατασκευή που δίνει τη δυνατότητα εύκολης συναρµολόγησης και εξυπηρέτησης (σε καθαρισµό και αποκατάσταση); δυνατότητα θέρµανσης νερού; ελάχιστα έξοδα χρησιµοποίησης; - 6 -

7 2. Περιγραφή του συστήµατος: εναλλάκτης του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV. Το σύστηµα περιέχει: Λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 ; Αυτόµατος καυστήρας πελέτων από τη σειρά GP IV ; 2.1. Περιγραφή του εναλλάκτη του χαλύβδινου λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 Ο χαλύβδινος λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 χρησιµοποιείται για θέρµανση σε τοπικές εγκαταστάσεις που µπορούν να πραγµατοποιηθούν σαν συστήµατα µε φυσική ανακύκλωση του νερού ή µε αναγκαστική κίνηση που εξασφαλίζεται από το αντλία ανακύκλωσης. Ο εναλλάκτης είναι µονάδα συστήµατος για αυτόµατη χρήση πελέτων και θέρµανση του νερού ανακύκλωσης. Ο καθαρισµός του υπόλοιπου στάχτης γίνεται από τη µπροστινή πόρτα του θαλάµου καύσης µε τράβιξη του δοχείου στάχτης και µάζεµα του περιεχοµένου σε κατάλληλα δοχεία. Η οργάνωση της πορείας καύσης και την ανταλλαγή θερµότητας µε τους τοίχους του σώµατος δίνουν υψηλό συντελεστή απόδοσης του εξοπλισµού. Η λειτουργία του συστήµατος: λέβητας θέρµανσης νερού µε πελέτες Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV εξαρτάται και από τη έλξη της καµινάδας. Η έλξη της καµινάδας εξαρτάται από τη κατάσταση της και επίσης από τη θερµοκρασία καυσαερίων που της επηρεάσουν άµεσα. Η κατασκευή του συστήµατος νερού (το σύστηµα θέρµανσης νερού) του λέβητα ανταποκρίνεται µε τις απαιτήσεις σταθερότητας σύµφωνα µε το ισχύον πρότυπο για τέτοιο τύπο εξοπλισµών: Βουλγαρικό κρατικό πρότυπο EN 303-5/2000 Λέβητες κεντρικής θέρµανσης µέρος 5 Λέβητες σε στερεό καύσιµο µε ονοµαστικό ισχύ έως 300 kw-ορολογία, δοκιµές και σηµειώσεις

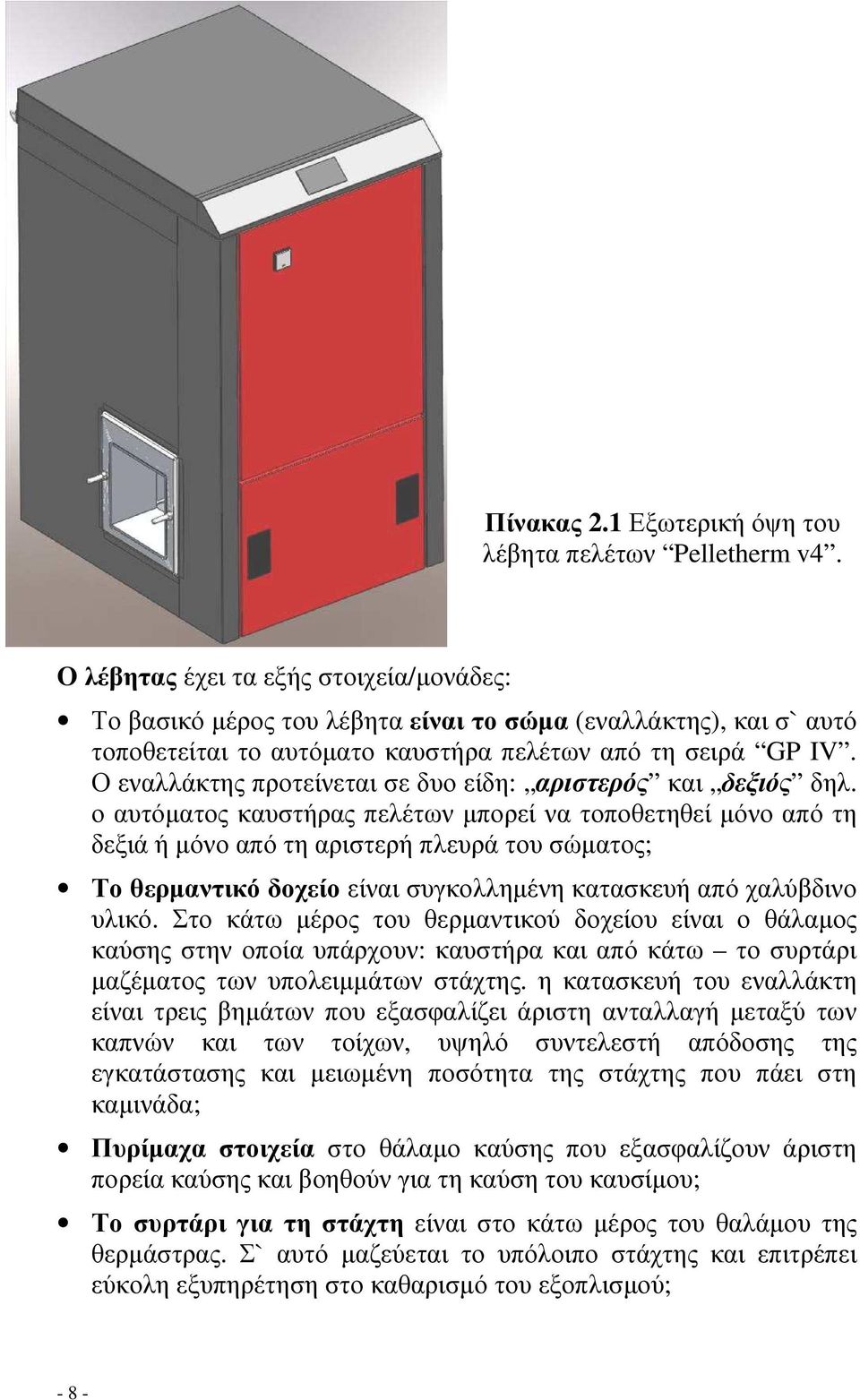

8 Πίνακας 2.1 Εξωτερική όψη του λέβητα πελέτων Pelletherm v4. Ο λέβητας έχει τα εξής στοιχεία/µονάδες: Το βασικό µέρος του λέβητα είναι το σώµα (εναλλάκτης), και σ` αυτό τοποθετείται το αυτόµατο καυστήρα πελέτων από τη σειρά GP IV. Ο εναλλάκτης προτείνεται σε δυο είδη: αριστερός και δεξιός δηλ. ο αυτόµατος καυστήρας πελέτων µπορεί να τοποθετηθεί µόνο από τη δεξιά ή µόνο από τη αριστερή πλευρά του σώµατος; Το θερµαντικό δοχείο είναι συγκολληµένη κατασκευή από χαλύβδινο υλικό. Στο κάτω µέρος του θερµαντικού δοχείου είναι ο θάλαµος καύσης στην οποία υπάρχουν: καυστήρα και από κάτω το συρτάρι µαζέµατος των υπολειµµάτων στάχτης. η κατασκευή του εναλλάκτη είναι τρεις βηµάτων που εξασφαλίζει άριστη ανταλλαγή µεταξύ των καπνών και των τοίχων, υψηλό συντελεστή απόδοσης της εγκατάστασης και µειωµένη ποσότητα της στάχτης που πάει στη καµινάδα; Πυρίµαχα στοιχεία στο θάλαµο καύσης που εξασφαλίζουν άριστη πορεία καύσης και βοηθούν για τη καύση του καυσίµου; Το συρτάρι για τη στάχτη είναι στο κάτω µέρος του θαλάµου της θερµάστρας. Σ` αυτό µαζεύεται το υπόλοιπο στάχτης και επιτρέπει εύκολη εξυπηρέτηση στο καθαρισµό του εξοπλισµού; - 8 -

9 Τα εισερχόµενα και να εξερχόµενα στόµια του νερού βρίσκονται στο πίσω µέρος του εναλλάκτη του λέβητα και είναι δυο έξοδοι µε εσωτερικό σκάλισµα G1½, µε τις οποίες ο εξοπλισµός συνδέεται µε το σύστηµα θέρµανσης; Το άνοιγµα αποστράγγισης είναι έξοδος µε σκάλισµα (εσωτερικό) G½, στο οποίο πρέπει να τοποθετείται ένα κρουνό αποστράγγισης; Η καµινάδα (µε εξωτερική διάµετρο Φ149 mm) βρίσκεται στο κάτω πίσω µέρος της θερµάστρας και είναι µετά από το ανεµιστήρα που χρησιµοποιείται για αναγκαστική διέξοδο των γκαζιών; Το χαλύβδινο θερµαντικό, το καπάκι του και η πόρτα θαλάµου αποµονώθηκαν µε ορυκτή αποµόνωση που περιορίζει το χάσιµο θερµότητας προς το περιβάλλον; Μανόµετρο, που βρίσκεται στο µπροστινό πανέλο του σώµατος που δείχνει τη πίεση του νερού ανακύκλωσης στο εναλλάκτη; Οι εσωτερικοί διακοσµητικοί τοίχοι είναι από χαλύβδινη λαµαρίνα και επεξεργάστηκαν µε ποιητική έγχρωµη κάλυψη; 2.2. Βασικές πληροφορίες για το αυτόµατο καυστήρα πελέτων από τη σειρά GP IV Ο αυτόµατος καυστήρας πελέτων από τη σειρά GP IV τοποθετείται οριζόντια και πλευρικά ( αριστερή ή δεξιά τοποθέτηση) του λέβητα πελέτων από τη σειρά Pelletherm v4 και είναι ξεχωριστή µονάδα του συστήµατος. Ο καυστήρας πελέτων από τη σειρά GP IV είναι ξεχωριστή µονάδα που µπορεί να τοποθετηθεί σε ήδη τοποθετηµένες λέβητες (ή άλλους κατάλληλους καταναλωτές θερµαντικής ενέργειας) και έτσι να αλλαχθεί το χρησιµοποιηµένο µέχρι στιγµής καύσιµο (π.χ. ναύθα, γκάζι, προπάνιο, άνθρακες, ξύλα) µε το βιο καύσιµο όπως είναι οι ξύλινες πελέτες. Οι ξύλινες πελέτες επιτρέπου εύκολη αυτοµατοποίηση της πορεία καύσης και αποτελεσµατική χρησιµοποίηση της πορείας καύσης και αποτελεσµατική χρησιµοποίηση της ενέργειας τους. Στη χρησιµοποίηση ξύλινων πελέτων όπως και σε κάθε άλλο στερεό καύσιµο µένει υπόλοιπο στάχτης αλλά η ποσότητα του είναι λιγότερη σε σχέση µε εκείνο που µένει στη χρήση ξύλων ή ανθράκων, λόγω του περιεχοµένου των πελέτων. Ταυτόχρονα η τιµή της θερµαντικής ενέργειας από τη χρήση ξύλινων πελέτων είναι ανταγωνιστική µε εκείνη άλλων προµηθευτών. Η λειτουργία του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV αντιστοιχεί στη λειτουργικότητα σε κάθε καυστήρα µε άλλο καύσιµο (π.χ.: γκάζι, ναύθα, µαζούτι): εκκινείται αυτόµατα, υποστηρίζεται πορεία καύσης που διαχειρίζεται από τη ενσωµατωµένη µονάδα ελέγχου. Αυτή είναι η - 9 -

10 δυνατότητα άνετης χρησιµοποίησης των αυτόµατων εξοπλισµών που χρησιµοποιούν ορυκτά καύσιµα, αλλά το βιο καύσιµο είναι προϊόν της βιοµάζας οικολογικό και µε καλή τιµή. Περιγραφή των βασικών στοιχείων του καυστήρα Ο καυστήρας πελέτων από τη σειρά GP περιέχει τα εξής στοιχεία / µονάδες: Το βασικό στοιχείο του συστήµατος είναι η γενική µονάδα, που περιέχει: Θάλαµος καύσης, που πραγµατοποιεί τις συνθήκες καύσης και κατασκευάστηκε από χαλυβοκράµατα υψηλής ποιότητας; Σχάρα του θαλάµου καύσης, που αφαιρείται εύκολα και δίνει την δυνατότητα καθαρισµού του υπόλοιπου στάχτης; Αεραγωγός, µε το οποίο εξασφαλίζεται τη τροφοδότηση µε αέρα καύσης και ψύξης των στοιχείων του καυστήρα; Ηλεκτρική θερµάστρα, µε την οποία γίνεται η ανάφλεξη του καυσίµου κάτω από τη κλίση της σχάρας θαλάµου; Ανεµιστήρας για τον αέρα καύσης, που έχει αισθητήρας της συχνότητας κύκλωσης και δυνατότητα ρύθµισης; Φωτοαισθητήρας, µε τον οποίο παρακολουθείται την πορεία καύσης, βρίσκεται πλευρικά και υπάρχει δυνατότητα εύκολου καθαρισµού; Θερµαντικός αισθητήρας έκτακτης ανάγκης για προστασία από το λεγόµενο µπούµερανγκ στο σωλήνα της βασικής µονάδας τροφοδότησης µε πελέτες; Ελεγκτής, µε τον οποίο παρακολουθείται τη λειτουργία του καυστήρα; Οθόνη µε πληκτρολόγιο, µε την οποία εµφανίζει το καθεστώς λειτουργίας του καυστήρα και εκτελούνται τις απαραίτητες ρυθµίσεις; Σύνδεση του τρυπανιού καυσίµου, µε την οποία πραγµατοποιείται τη τροφοδότηση του τρυπανιού; Αναστρέψιµο θερµοαυτοκόλλητο, µε το οποίο παρακολουθείται τη θερµοκρασία σε χαρακτηριστική ζώνη του καυστήρα και µπορεί να εκτιµηθεί τη ανάγκη καθαρισµού του εξοπλισµού ή την ανάγκη ελέγχου της έλξης της καµινάδας; Μη αναστρέψιµο θερµοαυτοκόλλητο, για ένδειξη της υπερθέρµανσης του καυστήρα, προϋπόθεση άρνησης εγγύησης;

11 Ηλεκτρικό εξωτερικό τρυπάνι που µεταφέρει το καύσιµο από δοχείο προς το καυστήρα σύµφωνα µε το καθεστώς λειτουργίας του καυστήρα. Το τρυπάνι περιέχει ένα κινητήρα µειωτήρα µε προστασία αντί υπερθέρµανσης, σωλήνα στο οποίο µεταφέρεται το καύσιµο µέχρι να φτάσει το άνοιγµα (πέφτει υπό την επίδραση της βαρύτητας) προς το ευλύγιστο σωλήνα; Ευλύγιστος σωλήνας, από ειδικό διαφανές ανθεκτικό σε θερµότητα υλικό (σε περίπτωση καύσης δεν δίνει τοξικές ουσίες), που συνδέει το τρυπάνι και τη βασική µονάδα; ΙΕΥΚΡΙΝΙΣΗ: Επίκαιρες και λεπτοµερειακές πληροφορίες για τους τεχνικούς παραµέτρους του αυτόµατου καυστήρα πελέτων GP IV δείχνονται στην οδηγία του καυστήρα; Πίνακας 2.2. Εξωτερική όψη του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV

12 Εξωτερικό τρυπάνι µεταφοράς καυσίµου από το δοχείο στη βασική µονάδα Ευλύγιστος σωλήνας Βασική µονάδα Πίνακας 2.3. Θέση των βασικών µονάδων του καυστήρα πελέτων (πλευρική όψη); Βασικές πληροφορίες για το δοχείο καυσίµου Το δοχείο πελέτων είναι η «δεξαµενή» καυσίµου του πακέτου πελέτων που εξασφαλίζει συνθήκες συµπαγές διαφύλαξης του απαραίτητου καυσίµου για τη λειτουργία του συστήµατος για διαρκές περίοδο και βέλτιστες συνθήκες λειτουργίας του τρυπανιού µεταφοράς πελέτων προς το αυτόµατο καυστήρα. Σε περίπτωση πως το δοχείο κατασκευάζεται στο τόπο τότε η κατασκευή του πρέπει να δίνει δυνατότητα εύκολης και φυσικής απόδοσης καυσίµου (λόγω βαρύτητας) προς τη ζώνη όπου περνάει στο τρυπάνι του καυστήρα και ενδεχόµενα καθαρισµό και το βασικό είναι να εξασφαλίζει αρκετή δυνατότητα διαρκές λειτουργίας του συστήµατος. Ο παραγωγός παράγει και ένα προκατασκευασµένο δοχείο πελέτων από γαλβανισµένη λαµαρίνα µε χωρητικότητα: 250, 450 και 650 kg;

13 Πίνακας 2.4. Προκατασκευασµένο δοχείο πελέτων (µε χωρητικότητα 250kg); Πίνακας 2.5. Μετάλλινο δοχείο πελέτων 300L;

14 3. Τεχνικά στοιχεία του συστήµατος που περιέχει λέβητα θέρµανσης νερού µε πελέτες από τη σειρά Pelletherm v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV. Θερµικοί και τεχνικοί παράµετροι του συστήµατος: θερµοεναλλάκτης του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV σε λειτουργία µε ξύλινες πελέτες δείχνονται στον Πίνακα 3.1; Τεχνικοί παράµετροι του συστήµατος: θερµοεναλλάκτης του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV δείχνονται στο Πίνακα 3.2; Παράµετροι του καυσίµου που µπορεί να χρησιµοποιηθεί από το σύστηµα δείχνονται στην Οδηγία χρησιµοποίησης του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV ; Ταξινόµηση των ξύλινων πελέτων σύµφωνα µε τους φυσικούς παραµέτρους δείχνεται στην Οδηγία χρησιµοποίησης του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV ; ΙΕΥΚΡΙΝΗΣΗ: ο λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 παράγεται σε δυο τύπους του καυστήρα πελέτων η λεγόµενη αριστερή συναρµολόγηση (δηλ. ο καυστήρας τοποθετείται από τη αριστερή πλευρά του λέβητα από µπροστινή άποψη του λέβητα) και η λεγόµενη αριστερή συναρµολόγηση (δηλ. ο καυστήρας τοποθετείται από τη δεξιά πλευρά του λέβητα από µπροστινή άποψη του λέβητα)

15 Παράµετρος Μέγεθος Αξία Μοντέλο του λέβητα Pelletherm Pelletherm Pelletherm - θέρµανσης νερού 18v4 25v4 30v4 Μοντέλο του καυστήρα πελέτων - GP 25 IV GP 32 IV Ονοµαστικό θερµαντικό ισχύ kw Περιοχή ρύθµισης του θερµαντικού ισχύς kw Χρησιµοποιηµένο καύσιµο Ξύλινες πελέτες; Ξηροί λάκκοι κερασιών; Άλλοι λάκκοι Τάξη των πελέτων σύµφωνα ENplus ENplus-A1 Κατηγορίες χρησιµοποιηµένων πελέτων (σύµφωνα µε τη A, AB, B ταξινόµηση του παραγωγού) Κατανάλωση ξύλινων πελέτων σε ονοµαστικό θερµαντικό ισχύς Απαραίτητη ποσότητα αέρα για τη πραγµατοποίηση ενός αποτελεσµατικού καυσίµου kg/h kg/h m 3 /h Απόδοση καυσαερίων g/s Μέση κατανάλωση ξύλινων πελέτων στη εγκατάσταση θέρµανσης Αποτελεσµατικότητα σε καθεστώς ονοµαστικούς ισχύς Συντελεστής του υπόλοιπου αέρα Θερµοκρασία των εξέρχοντων καυσαερίων σε καθεστώς ονοµαστικού ισχύς Υπόλειµµα σε κάψιµο του καυσίµου kg/h λ ºC Στάχτη Η ποσότητα εξαρτάται από το περιεχόµενο της στάχτης στο καύσιµο και από το καθεστώς λειτουργίας

16 Πίνακα 3.1. Θερµικοί και τεχνικοί παράµετροι του λέβητα πελέτων από τη σειρά Pelletherm v4 και του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV σε λειτουργία µε ξύλινες πελέτες. Параметър Размерност Стойност Μοντέλο του λέβητα θέρµανσης Pelletherm Pelletherm Pelletherm νερού - 18v4 25v4 30v4 Μοντέλο του καυστήρα πελέτων - GP 25 IV GP 32 IV Βάρος του λέβητα kg Βάρος του συστήµατος kg Όγκος νερού dm³ ιαστάσεις του W-πλάτος συστήµατος:π D-βάθος хμхυ H-ύψος mm Τάξη του λέβητα - 3 Εργατική υπερπίεση του νερού MPa 0.25 Τύπος του δοχείο διαστολής της εγκατάστασης - Ανοιχτή ή κλειστή (έως 0.25MPa) οκιµαστική υπερπίεση του λέβητα MPa 0.4 Συνιστάµενη θερµοκρασία του νερού ºC 80 Ελάχιστη θερµοκρασία του εισερχόµενου νερού ºC 60 Έλξη της καµινάδας * hpa * Σύνδεσµοι Εισερχόµενο / εξερχόµενο νερό G 1½ Άνοιγµα αποστράγγισης G ½ ιάµετρος της καµινάδας mm 149 Υδραυλική αντίσταση του κυκλοφορών νερού σε µέγιστο hpa ισχύς Τάση τροφοδότησης - L1, N, PE, 50Hz; 230V; Ηλεκτρικό ισχύς του συστήµατος VA < (σε ανάφλεξη) Ηλεκτρική ασφάλεια του - IP20 συστήµατος Πίνακα 3.2. Τεχνικοί παράµετροι του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και καυστήρας από τη σειρά GP IV

17 * σε αξίες λειτουργία της έλξης της καµινάδας στο άνω πίνακα πρέπει να τοποθετηθεί και ένα ανεµιστήρα; Στους εξής πίνακες δείχνονται οι διαστάσεις του συστήµατος. W H Πίνακας 3.1. Όψη του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 (µε διαστάσεις) από µπροστά;

18 D H Πίνακας 3.2. Όψη του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 (µε διαστάσεις του συστήµατος και σύνδεσης) όψη από την πλευρά της φλάντζας για συναρµολόγηση του καυστήρα πελέτων; W H W Πίνακας 3.3. Όψη του συστήµατος (µε διαστάσεις του συστήµατος και σύνδεσης): λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και καυστήρας πελέτων από τη σειρά GP IV όψη από πίσω (δείχνεται δυνατότητα αριστερής συναρµολόγησης του καυστήρα);

19 D Πίνακας 3.4. Όψη του συστήµατος (µε διαστάσεις του συστήµατος και σύνδεσης): λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και καυστήρας πελέτων από τη σειρά GP IV όψη από πάνω (δείχνεται δυνατότητα αριστερής συναρµολόγησης Горен капак на котела του καυστήρα); Καπάκι της οδού συναγωγής Καπάκι του θαλάµου του λέβητα Καπάκι της πόρτας του θαλάµου του λέβητα Φλάντζα σύνδεσης του καυστήρα πελέτων

20 Πίνακας 3.5. Όψη του συστήµατος: λέβητας θέρµανσης νερού από το σύστηµα Pelletherm v4 και καυστήρας πελέτων από τη σειρά GP IV (δείχνεται δυνατότητα αριστερής συναρµολόγησης του καυστήρα);

21 Άνω καπάκι του λέβητα Έξοδος καυσαερίων προς τη καµινάδα Τρίτη πορεία των καυσαερίων στο λέβητα εύτερη πορεία των καυσαερίων στο λέβητα Πρώτη πορεία των καυσαερίων στο λέβητα Θάλαµος καύσης του λέβητα Καπάκι στο κάτω µέρος του φράκτη που ξεχωρίζει το όγκο µεταξύ της οδού συναγωγής και του θαλάµου καύσης του λέβητα Πόρτα του θαλάµου καύσης του λέβητα Σταχτοδοχείο Πίνακας 3.6. Εγκάρσια τοµή του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 µε πορεία καυσαερίων και βασικές µονάδες της κατασκευής (δείχνεται δυνατότητα αριστερής συναρµολόγησης του καυστήρα);

22 4. Τοποθέτηση και εγκατάσταση του συστήµατος 4.1. Ιδιαιτερότητες και απαιτήσεις συναρµολόγησης του αυτόµατου καυστήρα πελέτων GP IV στο λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 Ο αυτόµατος καυστήρας πελέτων από τη σειρά GP IV τοποθετείται στο εναλλάκτη του λέβητα θέρµανσης νερού Pelletherm v4. Η κατασκευή του λέβητα δίνει δυνατότητα για τη λεγόµενη «αριστερή» ή «δεξιά» συναρµολόγηση του καυστήρα και γι` αυτό η επιλογή πρέπει να πραγµατοποιηθεί στην ετοιµασία του σχεδίου πραγµατοποίησης του συστήµατος. Στη συναρµολόγηση πρέπει να τηρείται και να εξασφαλιστεί καλή επαφή µεταξύ των στοιχείων/µονάδων για να µην επιτρέπεται αναρρόφηση µη οργανωµένου αέρα του περιβάλλοντος ή ροή καυσαερίων. Επίσης στη συναρµολόγηση του καυστήρα πρέπει να τηρούνται και τις εξής απαιτήσεις: Εύκολη πρόσβαση για καθαρισµό της σχάρας του καυστήρα; Εξασφάλιση ασφαλών συνθηκών λειτουργίας και υποστήριξη της ασφάλειας του συστήµατος; υνατότητα ρύθµισης και εξυπηρέτησης του συστήµατος: εναλλάκτης του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 (π.χ. για καθαρισµό), του καυστήρα από τη σειρά GP IV σε ρύθµιση του τρυπάνι µεταφοράς σε υποστήριξη, στο δοχείο σε φόρτωση µε καύσιµο εάν χρειάζεται καθαρισµό του περιεχοµένου; 4.2. Βασικές πληροφορίες για τη λειτουργία του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV Το θερµαντικό ισχύς του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV εξαρτάται από: Το θερµαντικό ισχύς στο οποίο είναι ρυθµισµένο και λειτουργεί ο καυστήρας; Το βαθµό ρύπανσης των θερµαντικών επιφανειών του λέβητα; Το βαθµό αποµόνωσης της πόρτας και των καπακιών του θαλάµου καύσης του λέβητα (η κατάσταση των σχοινιών); Την έλξη της καµινάδας; Ο αποτελεσµατικός συντελεστής απόδοσης του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας

23 πελέτων από τη σειρά GP IV σε καθεστώς ονοµαστικού ισχύς φτάνει σε 89% (σύµφωνα µε το συγκεκριµένο σύστηµα) γίνεται µε ρύθµιση των παραµέτρων λειτουργίας του καυστήρα µε χρήση του γκάζι αναλυτή (εκτελείται από ειδικό); 4.3. Συναρµολόγηση και σύνδεση των µονάδων του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV Ο λέβητας θέρµανσης νερού τηρώντας τις εξής απαιτήσεις: Βασικές απαιτήσεις εγκατάστασης του λέβητα θέρµανσης νερού µε πελέτες από τη σειρά Pelletherm v4 Ο χώρος όπου θα τοποθετηθεί η θερµάστρα πρέπει να έχει συνέχεια φρέσκο αέρα µέσω αέριου καναλιού που χρειάζεται για τη καύση και καλό αερισµό; εν επιτρέπεται εγκατάσταση του λέβητα σε κατοικηµένους τόπους, ούτε διαδρόµους; Η σύνδεση του λέβητα µε τη εγκατάσταση θέρµανσης πρέπει να εκτελεστεί από έναν ειδικευµένο τεχνικό; Η συναρµολόγηση και η υποστήριξη των λεβήτων στερεού καυσίµου εκτελείται από ειδικευµένες εταιρίες µε δικαίωνα εξέτασης αυτής της δραστηριότητας; Ο λέβητας θέρµανσης νερού µε πελέτες Pelletherm v4 с συνδέεται µε το σύστηµα θέρµανσης µε ΑΝΟΙΧΤΟ ή ΚΛΕΙΣΤΟ δοχείο διαστολής. Σε περίπτωση πως το σύστηµα είναι µε κλειστό δοχείο διαστολής σ` αυτό πρέπει να τοποθετηθεί προστατευτική βαλβίδα πίεσης που ανοίγεται σε υπέρβαση της λειτουργικής πίεσης το λέβητα (0.25MPa) και αυτή η βαλβίδα πρέπει να έχει πιστοποιητικό σύµφωνα µε το PED 97/23; Σε εισαγωγή του λέβητα σε χρήση πρέπει να εξασφαλιστεί πλήρης γέµισης και εξαερισµό της εγκατάστασης θέρµανσης; Η εξυπηρέτηση του λέβητα πρέπει να εκτελείται µόνο από ενήλικα πρόσωπα που έχουν γνωρίσει την οδηγία χρησιµοποίησης του εξοπλισµού; Εγκατάσταση του συστήµατος Η εγκατάσταση του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρα πελέτων από τη σειρά GP IV απαιτεί προετοιµασία προσχεδίου σύµφωνα µε τις νόµιµες προδιαγραφές:

24 Προς το σύστηµα θέρµανσης Βουλγαρικό κρατικό πρότυπο EN 303-5/ Λέβητες κεντρικής θέρµανσης µέρος 5: Λέβητες κεντρικής θέρµανσης σε στερεό καύσιµο µε ονοµαστικό ισχύς θέρµανσης 300 kw-ορολογία, δοκιµές και σήµανση ; Προς τη καµινάδα; Απαιτήσεις αντί πυρκαγιάς; Στο ηλεκτρικό δίχτυ - Βουλγαρικό κρατικό πρότυπο EN / Εξασφάλιση οικιακών ηλεκτρικών συσκευών ; Τοποθέτηση του λέβητα Pelletherm v4 µε σκοπό εύκολης διαχείρισης και εξυπηρέτησης o Ο ελάχιστος χώρος χειρισµό µπροστά από το λέβητα πρέπει να είναι 1000 mm; o Η ελάχιστη επιτρεπόµενη διάσταση µεταξύ του πίσω µέρους του λέβητα και του τοίχου δεν πρέπει να είναι λιγότερη από 400 mm; o Η ελάχιστη απόσταση από το τοίχο στο οποίο είναι η βασική µονάδα του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV πρέπει να είναι 500 mm, για να εξασφαλιστεί ελεύθερη πρόσβαση στο σύστηµα απόδοσης και στις άλλες µονάδες του εξοπλισµού που βρίσκονται σ` αυτό το τµήµα. ΙΕΥΚΡΙΝΗΣΗ: οι απαιτήσεις συναρµολόγησης και χρησιµοποίησης του τρυπανιού µεταφοράς και τροφοδότησης καυσίµου από το δοχείο στη βασική µονάδα του καυστήρα δείχνονται στην οδηγία χρησιµοποίησης; o Η ελάχιστη απόσταση από το µπροστινό τοίχο στο οποίο είναι η βασική µονάδα του καυστήρα πελέτων από τη σειρά GP IV, πρέπει να είναι 500 mm, για να εξασφαλιστεί πρόσβαση στα καπάκια του εναλλάκτη και δυνατότητα εύκολου καθαρισµού του υπόλοιπου στάχτης; o Η ελάχιστη ελεύθερη διάσταση πάνω από το λέβητα πρέπει να είναι τουλάχιστον 600 mm, για να εξασφαλιστεί εύκολη πρόσβαση στο δοχείο φόρτωσης καυσίµου, και επίσης για καθαρισµό του εναλλάκτη από τη στάχτη; o Η ελάχιστη απόσταση µεταξύ του λέβητα Pelletherm v4 και του δοχείου πελέτων πρέπει να είναι 1000mm, για να εξασφαλιστούν ασφαλείς συνθήκες χρησιµοποίησης και προστασία από πυρκαγιά;

25 Τοποθέτηση του λέβητα σύµφωνα µε τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο Ο εξοπλισµός τοποθετείται έτσι για να εγγυεί ελεύθερη πρόσβαση στο βύσµα (230V/50Hz); 4.4. Μεθοδική σύνδεσης των µονάδων του συστήµατος Μετά από τη τοποθέτηση ο λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 πρέπει να συνδεθεί µε τη εγκατάσταση θέρµανσης και µε τη καµινάδα τηρώντας τις αντίστοιχες απαιτήσεις. Για τη σωστή και ασφαλής λειτουργία του λέβητα αυτός πρέπει να ισοπεδωθεί και να εξασφαλιστεί το εξαερισµό του Σύνδεση στη καµινάδα Μετά από τη σηµατολόγηση και τη ισοπέδωση του λέβητα (µε βίδες ισοπέδωσης στη βάση του εναλλάκτη και του δοχείου καυσίµου), πρέπει να συνδέσει στη καµινάδα τηρώντας τις απαιτήσεις αποτελεσµατικής και ασφαλής εργασίας του συστήµατος

26 Στόµιο έξοδος του νερού ανακύκλωσης Σωλήνας απόδοσης καυσαερίων Στόµιο είσοδος του νερού ανακύκλωσης да Στόµιο αποχέτευσης Πίνακας 4.1. Όψη από τη πίσω πλευρά του λέβητα θέρµανσης νερού Pelletherm v4 (δείχνεται δυνατότητα αριστερής συναρµολόγησης του καυστήρα); Σύνδεση στη εγκατάσταση θέρµανσης Η σύνδεση του λέβητα Pelletherm v4 στη εγκατάσταση θέρµανσης γίνεται µε κατάλληλες βίδες και οπλισµό εκτελείται σύµφωνα µε το θερµαντικό και τεχνικό σχέδιο Εγκατάσταση του αυτόµατου καυστήρα πελέτων GP IV ΙΕΥΚΡΙΝΗΣΗ στη συναρµολόγηση του καυστήρα πελέτων από τη σειρά GP IV πρέπει να τηρούνται οι απαιτήσεις που δείχνονται στην οδηγία του. Επίσης πρέπει να χρησιµοποιείται η αποµόνωση ορυκτοβάµβακα που τοποθετείται προσεκτικά στη φλάντζα σύνδεσης του καυστήρα και

27 χρησιµοποιείται για αποµόνωση και µείωση της θερµαντικής ροής από το σώµα του λέβητα προς το καυστήρα. Πλευρικό άνοιγµα συναρµολόγησης του καυστήρα πελέτων релка Βίδες σύνδεσης του καυστήρα πελέτων από τη σειρά GP IV µε το λέβητα Πίνακας 4.2. Όψη της φλάντζας σύνδεσης του αυτόµατου καυστήρα πελέτων µε το λέβητα (δείχνεται δυνατότητα δεξιάς συναρµολόγησης του καυστήρα); Μετά από τη συναρµολόγηση του καυστήρα πρέπει να γυρίσετε τις βίδες σύνδεσης για να εξασφαλιστεί τη αποµόνωση µεταξύ της φλάντζας και του σώµατος του λέβητα. Πίνακας 4.3. Όψη του τοποθετηµένου καυστήρα πελέτων GP IV ;

28 Τοποθέτηση των πυρίµαχων πλακών στο θάλαµο καύσης του εναλλάκτη Στο θάλαµο καύσης πρέπει να τοποθετηθούν τις πυρίµαχες πλάκες που είναι µέσα στο σετ (στη µεταφορά του συστήµατος είναι συσκευασµένες και βρίσκονται στο συρτάρι στάχτης του θαλάµου καύσης του λέβητα). Πίνακας 4.4. Πυρίµαχες πλάκες που τοποθετούνται στο θάλαµο του λέβητα Pelletherm v4 ; Τοποθέτηση / έλεγχος του καπακιού του δοχείου καθαρισµού του υπόλοιπου στάχτης; Καπάκι που κλείνει τη καµινάδα Πίνακας 4.5. Το καπάκι καθαρισµού του υπόλοιπου στάχτης µετά από τη δεύτερη πορεία του λέβητα Pelletherm v4 είναι τοποθετηµένο;

29 ΠΡΟΣΟΧΗ: η σωστή τοποθέτηση του καπακιού είναι σηµαντική για την αποτελεσµατικότητα και την ασφαλής λειτουργία του λέβητα. Να γιατί µετά από τη τοποθέτηση και κάθε καθαρισµό του λέβητα πρέπει να ελεγχθεί τη σωστή τοποθέτηση του καπακιού (να συµπυκνώνει το άνοιγµα); Τοποθέτηση του καπακιού µπροστά από το άνοιγµα για τα εξέρχοντα καυσαέρια Το καπάκι τοποθετείται από τη µια πλευρά στα ειδικά στοιχεία και από την άλλη στο τοίχο του σώµατος του λέβητα. ΙΕΥΚΡΙΝΗΣΗ: αυτό το καπάκι χρησιµοποιείται για οδήγηση των καυσαερίων από την δεύτερη πορεία στην τρίτη, και επίσης σε περιστατικά έκτακτης ανάγκης (π.χ. σε µεγάλες πιέσεις καυσαερίων στη καµινάδα του λέβητα) ανοίγεται και µειώνει αυτούς τους παλµούς. ΠΡΟΣΟΧΗ: αυτό το καπάκι θέτεται σε θερµικά φορτία, και γι` αυτό είναι συµµετρικό. Συνίσταται το καπάκι να γυρίζεται κάθε δυο τρεια εβδοµάδες στη χρήση του συστήµατος. Το καπάκι τοποθετήθηκε κοντά, πάνω στο σώµα του λέβητα πριν από τη τοποθέτηση του στον τόπο του Πίνακας 4.6. Καπάκι καθοδήγησης τοποθέτηση και σωστή θέση;

30 Το καπάκι είναι στον τόπο του Άγκιστρο εύκολης χρήσης του καπακιού Πίνακας 4.7. Καπάκι καθοδήγησης τοποθέτηση και σωστή θέση; Τοποθέτηση των οριζόντιων καπακιών του λέβητα Πίνακας 4.8. Τοποθέτηση των καπακιών του λέβητα Pelletherm v4 ;

31 Συναρµολόγηση του καπακιού πάνω από το στοιχείο σύνδεσης του λέβητα ΙΕΥΚΡΙΝΗΣΗ: αυτό το καπάκι έχει προστατευτικό στοιχείο από ανοξείδωτο χάλυβα. Πίνακας 4.9. Καπάκι διαχείρισης πάνω από το τµήµα σύνδεσης του λέβητα; Τοποθέτηση του καπακιού πάνω από το θάλαµο καύσης του λέβητα ΙΕΥΚΡΙΝΗΣΗ: αυτό το καπάκι είναι µε αποµονωτικό στρώµα για λειτουργία σε υψηλές θερµοκρασίες στο όγκο του θαλάµου καύσης του λέβητα. Πίνακας Καπάκι διαχείρισης πάνω από το θάλαµο καύσης του λέβητα;

32 Πίνακας Τα καπάκια πάνω από το σωλήνα συναγωγής και του θαλάµου είναι τοποθετηµένα; ΠΡΟΣΟΧΗ: αυτά τα καπάκια ΕΝ είναι όµοια και δεν πρέπει να αλλάζονται οι θέσεις τους. Αυτά έχουν αποµόνωση κατάλληλη για λειτουργία σε υψηλές εργατικές θερµοκρασίες Σύνδεση του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV µε το λέβητα. ΙΕΥΚΡΙΝΗΣΗ: στο πίσω µέρος του πλευρικού καπακιού του λέβητα υπάρχουν ηλεκτρικά στοιχεία: για σύνδεση µε τη ηλεκτρική τροφοδότηση του καυστήρα και του θερµοστάτη χώρου. Σύµφωνα µε τον τύπο τοποθέτησης (δεξιά ή αριστερή) τα στοιχεία σύνδεσης βρίσκονται στο σχετικό καπάκι του λέβητα; ΠΡΟΣΟΧΗ: αυτά τα στοιχεία έχουν µια σύνδεση που εµποδίζει το χωρισµό τους, και αυτό το στοιχείο πρέπει να ελευθερωθεί; Συναρµολόγηση του τρυπανιού µεταφοράς καυσίµου προς τη βασική µονάδα του καυστήρα. Το τρυπάνι µεταφοράς καυσίµου τοποθετείται σύµφωνα µε την περιγραφή στη οδηγία του καυστήρα πελέτων από τη σειρά GP IV. Στη συναρµολόγηση αυτού του τρυπανιού πρέπει να τηρούνται τις απαιτήσεις σύµφωνα µε την οδηγία εγκατάστασης και χρησιµοποίησης ου καυστήρα πελέτων; ΙΕΥΚΡΙΝΗΣΗ: Η γωνία (µεταξύ του άξονα και της οριζόντιας επιφάνειας του) της κλίσης του τρυπανιού επηρεάζει άµεσα την παραγωγικότητα, δηλ. την απόδοση καυσίµου που θα εξασφαλίζει σε

33 ορισµένο καθεστώς λειτουργίας. Γι` αυτό σε αλλαγή αυτής της γωνίας είναι δυνατό να χρειαστεί αλλαγή των ρυθµίσεων του καυστήρα για να εξασφαλιστεί ορισµένο θερµαντικό ισχύς; Γέµιση του τρυπανιού µε καύσιµο. Το τρυπάνι του καυστήρα πελέτων από τη σειρά GP IV συνδέεται µε ηλεκτρική τροφοδότηση, το δοχείο γεµίζεται µε καύσιµο και πρέπει να περιµένετε από το άνοιγµα εξόδου αρχίσουν να πέφτουν πελέτες, µετά το βύσµα του τρυπανιού τηρείται και συνδέεται µε την επαφή στη δεξιά πλευρά της βασικής µονάδας του καυστήρα και µετά µπορεί να εκκινήσει το σύστηµα. Ο παραγωγός έχει το δικαίωµα να κάνει αλλαγές στη κατασκευή του συστήµατος χωρίς να ειδοποιεί του πελάτες Σύνδεση του συστήµατος µε τη ηλεκτρική τροφοδότηση; Η σύνδεση του συστήµατος που περιέχει λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και καυστήρα πελέτων από τη σειρά GP IV πραγµατοποιείται µε το αντίστοιχο καλώδιο. ΙΕΥΚΡΙΝΗΣΕΙΣ: Ο παραγωγός έχει το δικαίωµα να κάνει αλλαγές στη κατασκευή των µονάδων χωρίς να χρειάζεται να δίνει πληροφορίες στον πελάτη; Στη αρχική εκκίνηση του καυστήρα και επίσης µετά από της ολόκληρη εξάντληση του καυσίµου στο τρυπάνι αυτό πρέπει να γεµίσει πάλι µε καύσιµο αυτή η πορεία περιγράφεται στην οδηγία του καυστήρα. Αυτή η διαδικασία πρέπει να δειχθεί και να εξηγηθεί στον τελικό καταναλωτή;

34 Τελική όψη του συστήµατος Πίνακας Τελική όψη του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατος καυστήρας πελέτων από τη σειρά GP IV ;

35 Συστάµενο υδραυλικό σχήµα Συνιστάµενο υδραυλικό σχήµα σύνδεσης του λέβητα ζεστού νερού Pelletherm v4 στη εγκατάσταση θέρµανσης µε ΑΝΟΙΧΤΟ δοχείο διαστολής δείχνεται στο εξής πίνακα. Πίνακας Συνιστάµενο υδραυλικό σχήµα σύνδεσης του λέβητα ζεστού νερού Pelletherm v4 στη εγκατάσταση θέρµανσης µε ΑΝΟΙΧΤΟ δοχείο διαστολής δείχνεται στο εξής πίνακα, βαλβίδα ανάµειξης και θερµοσυσσωρευτή; Αριθµός Ονοµασία 1 Λέβητας θέρµανσης νερού από τη σειρά Pyrotherm 2 Βαλβίδα ασφάλειας 3 Λέβητας БГВ 4 Βαλβίδα ελέγχου 5 Αντλίας κύκλωσης 1 6 Βαλβίδα ασφάλειας 7 Ανοιχτό δοχείο διαστολής 8 Σφαιρική βαλβίδα 9 Τριοδική βαλβίδα ανάµειξης 10 Αντλίας κύκλωσης 2 Αριθµός Ονοµασία 11 Σφαιρική βαλβίδα 12 Φίλτρο νερού 13 Θερµοβαλβίδα TV 14 Βαλβίδα ελέγχου 15 Θερµοστάτης επαφής 16 Θερµοσυσσωρευτής 17 Αυτόµατο συµπλήρωσης νερού 18 Βαλβίδα γέµισης και αδείωσης 22 Αυτόµατος διέξοδος µε βαλβίδα 23 Βαλβίδα ασφάλειας 24 Βαλβίδα ελέγχου

36 Πίνακα 4.1 Ονοµασία των στοιχείων που δείχνονται στο πίνακα ΙΕΥΚΡΙΝΙΣΗ: Σύµφωνα Με το Βουλγαρικό κρατικό πρότυπο EN ο θερµοσυσσωρευτής είναι υποχρεωτικό στοιχείο του θερµαντικού συστήµατος στο οποίο υπάρχει λέβητα στερεού καυσίµου. Η διαστασιολόγηση του θερµοσυσσωρευτή εκτελείται µε µεθοδική που περιγράφεται σ` αυτό το πρότυπο (EN 303-5), και επίσης µπορεί να χρησιµοποιείται και η διαδικασία επεξεργασµένη από το παραγωγό. ΠΡΟΣΟΧΗ: η τελείωση της συναρµολόγησης και της εκτέλεσης των θερµαντικών δοκιµών του συστήµατος σηµειώνεται στη κάρτα εγγύησης και επίσης του καυστήρα πελέτων από τη σειρά GP IV, όπου υποχρεωτικά συµπληρώνεται την απαραίτητη πληροφορία

37 5. Εκκίνηση του συστήµατος. ΠΡΟΣΟΧΗ: Το σύστηµα που περιέχει λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV, εκκινεί µόνο από ειδικευµένη εταιρία εξουσιοδοτηµένη για την δραστηριότητα αυτή Βασικές απαιτήσεις για το καύσιµο Για να υπάρχει πλήρης καύση πρέπει να χρησιµοποιείτε µόνο ξηρό καύσιµο. Ο παραγωγός συµβουλεύει το καύσιµο να τηρείται σε ξηρούς και αερισµένους χώρους; Απαγορεύεται αποθήκευση καυσίµου κοντά στο καυστήρα ή σε απόσταση µικρότερη από 400 mm; Η απόσταση που συµβουλεύεται από τον παραγωγό µεταξύ του καυστήρα και του καυσίµου είναι το ελάχιστο 1000 mm. Καλά είναι το καύσιµο να αποθηκεύεται στο κοντινό χώρο; Σε εγκατάσταση του συστήµατος από λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV και στη διατήρηση του καυσίµου πρέπει να τηρούνται της απαιτήσεις αντί πυρκαγιάς. Συνίσταται σε άνετο και ασφαλής µέρος να τοποθετείται ένα πυροσβεστήρα Τα συστήµατα θέρµανσης µε ανοιχτό δοχείο διαστολής επιτρέπουν άµεση επαφή µεταξύ του κυκλοφορούν νερού και της γύρω ατµόσφαιρας. Στη εποχή θέρµανσης το νερό στο δοχείο διαστολής συσσωρεύει οξυγόνο (µε την επιφάνεια µεταξύ του υγρού και του γύρω αέρα), που αυξάνει τη δράση διάβρωσης των κυκλοφορούν υγρού πάνω στις µεταλλικές επιφάνειες, και επίσης υπάρχει και αεριοποίηση του νερού. Για πλήρωση πρέπει να χρησιµοποιείται µόνο νερό που ανταποκρίνεται µε τις απαιτήσεις χρήσης κυκλοφορούν υγρού σύµφωνα µε το Βουλγαρικό κρατικό πρότυπο Κατά την εποχή θέρµανσης πρέπει να υποστηρίζεται µόνιµη ποσότητα νερού στο σύστηµα. Σε πλήρωση νερού πρέπει να προσέχετε να µη µπει αέρα στο σύστηµα. Το νερό χρησιµοποιείται µόνο για αυτό το σκοπό. εν επιτρέπεται αποστράγγιση του νερού από το λέβητα µόνο σε περίπτωση επισκευής. Συνίσταται περιοδικά σε κάθε 14 ηµέρες να εκτελείται έλεγχο του επιπέδου του νερού στη εγκατάσταση. Σε περίπτωση πως ο λέβητας και η θερµαντική εγκατάσταση δεν θα χρησιµοποιούνται και υπάρχει δυνατότητα παγίωσης του νερού, γι` αυτό συνίσταται τη αποστράγγιση του νερού. Επίσης το νερό στο σύστηµα

38 προστατεύει τις µεταλλικές επιφάνειες από επαφή µε το οξυγόνο και τη διάβρωση Εισαγωγή σε λειτουργία του συστήµατος: λέβητας από τη σειρά Pelletherm v4 και καυστήρας από τη σειρά GP IV. ΒΑΣΙΚΕΣ ΚΑΤΑΣΤΑΣΕΙΣ: Η εξυπηρέτηση του λέβητα πρέπει να εκτελείται σύµφωνα µε την οδηγία υποστήριξης και χρησιµοποίησης; Κάθε παρέµβαση στη λειτουργία του εξοπλισµού που θα οδηγήσει σε κίνδυνο για την υγεία των καταναλωτών δεν επιτρέπεται; Κατά τη λειτουργία το σύστηµα πρέπει περιοδικά να ελέγχεται από τον καταναλωτή; Ο καταναλωτής δεν πρέπει να κάνει επισκευές. Σε πρόβληµα κατά τη λειτουργία των µονάδων του συστήµατος πρέπει να ζητήσετε αρµόδια βοήθεια από το αντίστοιχο συνεργείο; Απαγορεύεται αύξηση του ισχύς θέρµανσης του λέβητα και του καυστήρα πάνω από το µέγιστο; Το υπόλοιπο στάχτης από τη καύση µαζεύεται σε πυρίµαχων δοχείων µε καπάκια και µετά από ψύξη σε θερµοκρασία του περιβάλλοντος ρίχνεται σε κατάλληλο µέρος. Επίσης η στάχτη από τη χρήση ξύλινων πελέτων µπορεί να χρησιµοποιείται για γονιµοποίηση χώµατος;

39 Πίνακας διεπαφής για σύνδεση και διαχείριση του καυστήρα πελέτων από τη σειρά GP IV Το σύστηµα του περιέχει λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και καυστήρας πελέτων από τη σειρά GP IV διαχειρίζεται από τη µονάδα ελέγχου που βρίσκεται στη βασική µονάδα του καυστήρα. Αυτός έχει οθόνη και πληκτρολόγιο µε το οποίο αλλάζονται τους εργατικούς παραµέτρους του συστήµατος. Περισσότερες πληροφορίες υπάρχουν στην οδηγία του καυστήρα πελέτων από τη σειρά GP IV. Στοιχεία του πίνακα διεπαφής και τη λειτουργία τους: Πλήκτρο START για ρύθµιση του START/STOP στη µονάδα διαχείρισης /εκκίνηση - σβήσιµο/ της πορείας καυσίµου; Σύνδεση Θερµοστάτης χώρου χρησιµοποιείται για σύνδεση του προγραµµατισµένο θερµοστάτη χώρου µε το οποίο µπορεί να διαχειρίζεται τη λειτουργία του συστήµατος. Αυτός ο θερµοστάτης είναι δυνατότητα και δεν προτείνεται στο κανονικό σετ του συστήµατος; Σύνδεση Επικοινωνία σύνδεση του καυστήρα πελέτων µε το λέβητα για διαχείριση του ελεγκτή του; Σύνδεση Καυστήρας πελέτων για σύνδεση του καλωδίου του καυστήρα πελέτων µε το λέβητα; Θερµοστάτης έκτακτης ανάγκης για προστασία του λέβητα από υπερθέρµανση. Είναι υπηρεσιακά ρυθµισµένος να σβήνει σε υπέρβαση της θερµοκρασίας του νερού πάνω από 95 o C; Πλήκτρο POWER για κεντρική εκκίνηση και σβήσιµο του λέβητα Pelletherm v4 και του καυστήρα GP IV ; Ηλεκτρική ασφάλεια κεντρική ασφάλεια του πίνακα διαχείρισης του λέβητα; Ηλεκτρική τροφοδότηση για σύνδεση του κεντρικού τροφοδοτικού καλωδίου και εξασφάλιση της ηλεκτρικής τροφοδότησης του συστήµατος; Γείωση για σύνδεση του συστήµατος µε καλώδιο γείωσης σύµφωνα µε τις νόµιµες απαιτήσεις;

40 Πλήκτρο Start Σύνδεση του θερµοστάτη χώρου Σύνδεση επικοινωνίας Σύνδεση του καυστήρα πελέτων Θερµοστάτης έκτακτης ανάγκης Πλήκτρο POWER Ηλεκτρική ασφάλεια Σύνδεση της ηλεκτρικής τροφοδότησης Γείωση Πίνακας 5.1. Σήµανση των ηλεκτρικών στοιχείων που βρίσκονται στο πίνακα διεπαφής του λέβητα;

41 ΙΕΥΚΡΙΝΗΣΗ: Μανόµετρο χρησιµοποιείται για ένδειξη της πίεσης του υγρού ανακύκλωσης στο εναλλάκτη του λέβητα πελέτων. Το µανόµετρο βρίσκεται στο µπροστινό πανέλο του εναλλάκτη, στη άνω αριστερή γωνία; Τροφοδότηση του λέβητα από τη σειρά Pelletherm v4. Ο λέβητας πρέπει να συνδέσει µε τη ηλεκτρική εγκατάσταση τηρώντας του κανόνες ασφάλειας. Στη συσκευασία του λέβητα υπάρχει καλώδιο τροφοδότησης που συνδέεται µε το λέβητα; Το δοχείο καυσίµου (που δεν είναι µέρος του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 и αυτόµατο καυστήρα πελέτων από τη σειρά GP IV ) πρέπει να είναι γεµάτο µε πελέτες για να µπορέσει το σύστηµα τροφοδότησης να τις µεταφορέσει στη ζώνη του καυστήρα Εκκίνηση του συστήµατος. Η εκκίνηση του συστήµατος πραγµατοποιείται µε το πλήκτρο POWER, που βρίσκεται στο λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4. Σε ορισµό λειτουργίας σύµφωνα µε τη ρύθµιση της θερµοκρασίας του νερού ανακύκλωσης στο λέβητα (εάν υπάρχει θερµοστάτη χώρου), ο αυτόµατος καυστήρας πελέτων από τη σειρά GP ενεργοποιείται και περνάει σε αυτόµατο καθεστώς αναµονής εκκινείται µε το πλήκτρο Start. Σε περίπτωση πως το πλήκτρο Start άναψε προκαταβολικά ο καυστήρας πελέτων εκκινεί αµέσως. Εάν ο καυστήρας ήταν σε καθεστώς λειτουργίας (ή είναι σε ζεστό απόθεµα ), αλλά διακόπηκε η ηλεκτρική τροφοδότηση, τότε σε αποκατάσταση της τροφοδότησης, αυτό συνεχίζει τη λειτουργία του αυτόµατα. ΠΡΟΣΟΧΗ: είναι δυνατό σε λειτουργία του καυστήρα, σε περίπτωση πως ο εξοπλισµός µε τον οποίο συνδέθηκε δεν είναι κλειστός καλά, να γίνει έξοδο καπνών, ενδεχόµενα από το ευλύγιστο σωλήνα καυσίµου. Συνίσταται να σφραγιστούν οι τόποι για να αποφύγετε την έξοδο καπνών. Το ίδιο αποτέλεσµα µπορείτε να έχετε και στις µεταβατικές εποχές φθινόπωρο και άνοιξη όταν η φυσική έλξη της καµινάδας είναι µειωµένη λόγω της υψηλής θερµοκρασίας του περιβάλλοντος; Είναι δυνατό σε ανακριβής ρύθµιση της αρχικής δόσης του καυσίµου να εµφανιστούν καπνούς. Σε τέτοια περίπτωση πρέπει να ρυθµιστεί η ποσότητα της αρχικής δόσης του καυστήρα πελέτων ανάφλεξης καυσίµου εκτελείται από ειδικό;

42 ΙΕΥΚΡΙΝΙΣΕΙΣ: Σε καθεστώς ανάφλεξης καυσίµου ενεργοποιείται η ηλεκτρική θερµάστρα που βρίσκεται κάτω από τη σχάρα του θαλάµου. Αυτή η ζώνη θερµαίνεται σε υψηλές θερµοκρασίες και θα µπορούσε να προκαλέσει κίνδυνο δεν πρέπει να εκτελούνται ενέργειες στη ζώνη θαλάµου, και εάν υπάρχει ανάγκη ανάµειξης ή αφαίρεσης καυσίµου να χρησιµοποιούνται προσωπικά προστατευτικά µέσα και κατάλληλα εργαλεία; Ο αυτόµατος καυστήρας πελέτων από τη σειρά GP IV λειτουργεί µε προκαταβολικά ορισµένο αλγόριθµό λειτουργίας που πραγµατοποιείται µέσω του αντίστοιχου ειδικού προγράµµατος της µονάδας ελέγχου. Η ρύθµιση των εργατικών παραµέτρων του ελεγκτή του καυστήρα πραγµατοποιούνται µόνο από ειδικό τεχνίτη; Οι παράµετροι ρύθµισης της λειτουργίας του λέβητα. Ο καθεστώς λειτουργίας του λέβητα πελέτων από τη σειρά Pelletherm v4 ορίζεται άµεσα από τη ρύθµιση του ελεγκτή διαχείρισης του καυστήρα που ορίζει τη θερµοκρασία του νερού ανακύκλωσης στο λέβητα. Επίσης πρέπει να έχετε υπ` όψη πως η θερµοκρασία του νερού ανακύκλωσης που µπαίνει στο λέβητα επηρεάζει το καθεστώς λειτουργίας του συστήµατος, την ασφάλεια και την αποτελεσµατικότητα του. ΠΡΟΣΟΧΗ: Ο παραγωγός εγγυεί αποτελεσµατική και ασφαλής λειτουργία του συστήµατος: λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 και αυτόµατο καυστήρα πελέτων από τη σειρά GP IV, ΜΟΝΟ στα πλαίσια προγράµµατος λειτουργίας του εξοπλισµού, που δείχνονται στο Πίνακα 3.2 της οδηγίας Οι παράµετροι ρύθµισης της λειτουργίας του καυστήρα πελέτων από τη σειρά GP IV Στην οδηγία συναρµολόγησης και χρησιµοποίησης του καυστήρα ξύλινων πελέτων από τη σειρά GP IV δείχνονται οι παράµετροι που ορίζουν το καθεστώς λειτουργίας και επίτευξης του θερµαντικού ισχύς του καυστήρα και αντίστοιχα του λέβητα. Η σηµασία και ο τρόπος αλλαγής αυτών των παραµέτρων πρέπει να εξηγηθούν στο τελικό πελάτη για να έχει αυτός τη δυνατότητα βέλτιστης χρήσης του καυστήρα. ΠΡΟΣΟΧΗ: Σε περίπτωση πως ο λέβητας θέρµανσης νερού είναι µοντέλο Pelletherm 18v4, τότε ο καυστήρας πελέτων από τη σειρά GP25 πρέπει να

43 ρυθµιστεί έτσι για να µην υπερβαίνει το ονοµαστικό θερµαντικό ισχύς του καυστήρα. ΣΗΜΕΙΩΣΕΙΣ: Στην οδηγία του καυστήρα πελέτων από τη σειρά GP IV διευκρινίζονται οι βαθµοί του θερµαντικού ισχύς και τον τρόπο ρύθµισης; Στην οδηγία του αυτόµατου καυστήρα πελέτων δείχνονται οι παράµετροι που συµµετέχουν στην ρύθµιση της λειτουργία του η αλλαγή τους πρέπει να γίνεται µόνο από ειδικευµένο τεχνίτη; Ο παραγωγός έχει το δικαίωµα να αλλάζει τις αξίες αυτών των παραµέτρων χωρίς να είναι υποχρεωµένος να πληροφορεί προκαταβολικά τους πελάτες του; Η ρύθµιση του θερµαντικού ισχύς του συστήµατος: λέβητας θέρµανσης νερού από τη σειρά Pelletherm v4 και καυστήρας πελέτων από τη σειρά GP IV εκτελείται µε ρύθµιση των εργατικών παραµέτρων του καυστήρα πελέτων εκτελείται από ειδικευµένο τεχνίτη. Κατά τη λειτουργία του καυστήρα είναι δυνατό να προκύψουν µη εργατικά περιστατικά π.χ. ανεπιτυχή προσπάθεια ανάφλεξης, τελείωση του καυσίµου στο δοχείο κ.α., για τα οποία ο καυστήρας δείχνει τη αντίστοιχη ένδειξη στην οθόνη. Η επανεκκίνηση του λειτουργίας του πραγµατοποιείται µε σβήσιµο και εκκίνηση της ηλεκτρικής τροφοδότησης του συστήµατος µε το πλήκτρο POWER, µετά από αφαίρεση της αιτίας του περιστατικού; Το περιεχόµενο στάχτης δεν αλλάζει σηµαντικά τη θερµότητα καύσης του καυσίµου (τη θερµιδική αξία του) αλλά απαιτεί ειδική κατασκευή του καυστήρα για να πραγµατοποιηθεί αποτελεσµατική και οικονοµική πορεία καύσης. Να γιατί η αποτελεσµατικότητα ενός καυσίµου πρέπει να ελεγχθεί και µετά από θετικά αποτελέσµατα το καινούριο καύσιµο να χρησιµοποιείται στο καυστήρα; Ο παραγωγός έχει το δικαίωµα να κάνει αλλαγές στις ρυθµίσεις του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV, χωρίς να είναι υποχρεωµένος να ειδοποιεί τους τελικούς πελάτες Ονοµαστική λειτουργία του συστήµατος. Μετά από εκτέλεση της πορείας εκκίνησης του αυτόµατου καυστήρα πελέτων από τη σειρά GP IV (το καύσιµο στο θάλαµο του καυστήρα αναφλέχτηκε επιτυχώς) και ο λέβητας από τη σειρά Pelletherm v4 έχει θερµανθεί το νερό ανακύκλωσης στην εγκατάσταση και η ίδια η εγκατάσταση είναι θερµασµένη και µπορεί να δεχθεί πως το σύστηµα είναι σε καθεστώς ονοµαστικής λειτουργίας. Σ` αυτό το καθεστώς µπορούν να

44 εκτελούνται τελικές ρυθµίσεις λειτουργίας των ξεχωριστών µονάδων του συστήµατος. Σε πρόγραµµα ονοµαστικής ισχύς θέρµανσης εκτελείται τη λεγόµενη «ζεστή δοκιµή» του εξοπλισµού σύµφωνα µε τις νόµιµες διατάξεις. ΣΗΜΕΙΩΣΕΙΣ: Σε χρήση του αντλία ανακύκλωσης για πραγµατοποίηση της µεταφοράς θερµαντικής ενέργειας από το λέβητα πελέτων προς την εγκατάσταση θέρµανσης δεν συνίσταται η θερµοκρασία του κρύου νερού να είναι χαµηλότερη από 60 o C, επειδή υπάρχει δυνατότητα τοπικής ψύξης (στο εναλλάκτη του λέβητα) καυσαερίων και συµπύκνωση ατµών που είναι τελικό προϊόν καύσης; εν συνίσταται διαρκές χρησιµοποίηση του εξοπλισµού σε θερµαντικό ισχύς χαµηλότερο από το ελάχιστο που δείχνεται στο Πίνακα 3.1, επειδή τέτοια καθεστώτα λειτουργίας δεν είναι αποτελεσµατικά και οικονοµικά; Εάν χρειάζεται διαρκές λειτουργία του συστήµατος και ειδικά του λέβητα πελέτων από τη σειρά Pelletherm v4 σε καθεστώτα µε θερµαντικό ισχύς χαµηλότερο από το ονοµαστικό ο παραγωγός συνίσταται συναρµολόγηση και σύνδεση θερµοσυσσωρευτή προς το σύστηµα θέρµανσης για να εξασφαλίσει τη αποτελεσµατική οικονοµική και ασφαλής λειτουργία του (βλ ); Στη πρώτη εκκίνηση του λέβητα θέρµανσης νερού από τη σειρά Pelletherm v4 µπορεί να γίνει συµπύκνωση ατµών στης θερµαντικές επιφάνειες του εναλλάκτη. Αυτή η πορεία δεν προκαλεί προβλήµατα στη λειτουργία του εξοπλισµού; 5.3. Ρύθµιση του θερµαντικού ισχύς του συστήµατος. Η ρύθµιση του θερµαντικού ισχύς του συστήµατος (του λέβητα) εκτελείται µε τη ρύθµιση του βαθµού που ορίζει το θερµαντικό ισχύς του καυστήρα πελέτων από τη σειρά GP IV. Για λεπτοµέρειες κοιτάξτε την οδηγία του καυστήρα. ΠΡΟΣΟΧΗ: Σε αλλαγή του τύπου του χρησιµοποιηµένου καυσίµου (π.χ. αλλαγή της κατηγορίας των πελέτων) πρέπει να εκτελεστεί ρύθµιση των παραµέτρων που ορίζουν το θερµαντικό ισχύς και τη λειτουργία του εξοπλισµού Μείωση του θερµαντικού ισχύς: Πραγµατοποιείται µε µείωση του βαθµού του θερµαντικού ισχύς του καυστήρα. Για λεπτοµέρειες κοιτάξτε την οδηγία του καυστήρα;
