Βαλβίδες Ελέγχου Κατεύθυνσης. Έλεγχοςκυλίνδρουαπλήςενέργειας

Transcript

1 Έλεγχοςκυλίνδρουαπλήςενέργειας

2 Έλεγχοςκυλίνδρουαπλήςενέργειας

3 Έµβολο Απλής Ενέργειας Με βαλβίδα 3/2

4 Έλεγχος κυλίνδρου διπλής ενέργειας

5 Έλεγχος κυλίνδρου διπλής ενέργειας

6 Έµβολο ιπλής Ενέργειας Με βαλβίδα 4/2

7

8 Οι βαλβίδες διεύθυνσης ροής συµβολίζονται µε τετραγωνίδια ( υνατές θέσεις της βαλβίδας). Βαλβίδα µε 2 τετραγωνίδια λέγεται βαλβίδα 2 θέσεων Βαλβίδα µε 3 τετραγωνίδια λέγεται βαλβίδα 3 θέσεων

9 Μέσα στα τετραγωνίδια υπάρχουν γραµµές και βέλη που χαρακτηρίζουν την ροή του αέρα σε κάθε κατάσταση. Ροή αέρα ιακοπή ροής

10 Έξω από τα τετραγωνίδια υπάρχουν γραµµές που ορίζουν τις πόρτες της βαλβίδας. Βαλβίδα µε 3 πόρτες εργασίας, 2 ροής και 1 εκτόνωσης Βαλβίδα µε 5 πόρτες εργασίας, 3 ροής και 2 εκτόνωσης Στο τετραγωνίδιο που βρίσκονται οι γραµµές είναι συνήθως και η κατάσταση ηρεµίας της βαλβίδας.

11 Ανάλογα των αριθµό των δυνατών θέσεων και τον αριθµό από τις πόρτες οι βαλβίδες χαρακτηρίζονται από ένα κλάσµα. Πόρτες Πόρτες Πόρτες 3 / 2 Βαλβίδα υνατές θέσεις 5 / 2 Βαλβίδα υνατές θέσεις 5 / 3 Βαλβίδα υνατές θέσεις

12 Για την απλοποίηση των συνδέσεων οι πόρτες εργασίας χαρακτηρίζονται από κάποιο αριθµό (κατά DIN ISO 5599) ήγράµµα (παλιός συµβολισµός) =Α 2 =Β Πόρτες εργασίας 1 = P Πόρτα παροχής 3 = S 5 = R Πόρτες εξαέρωσης 14= Z 12= Y Πόρτες ελέγχου

13 2/2 3/2 Πόρτες Θέσεις Βαλβίδα διεύθυνσης ροής Βαλβίδα διεύθυνσης ροής κανονικά κλειστή /2 Βαλβίδα διεύθυνσης ροής κανονικά ανοικτή Παραδείγµατα συµβόλων βαλβίδων διεύθυνσης ροής

14 4/2 Πόρτες Θέσεις Βαλβίδα διεύθυνσης ροής /2 Βαλβίδα διεύθυνσης ροής /3 Βαλβίδα διεύθυνσης ροής Κλειστά κέντρα Παραδείγµατα συµβόλων βαλβίδων διεύθυνσης ροής

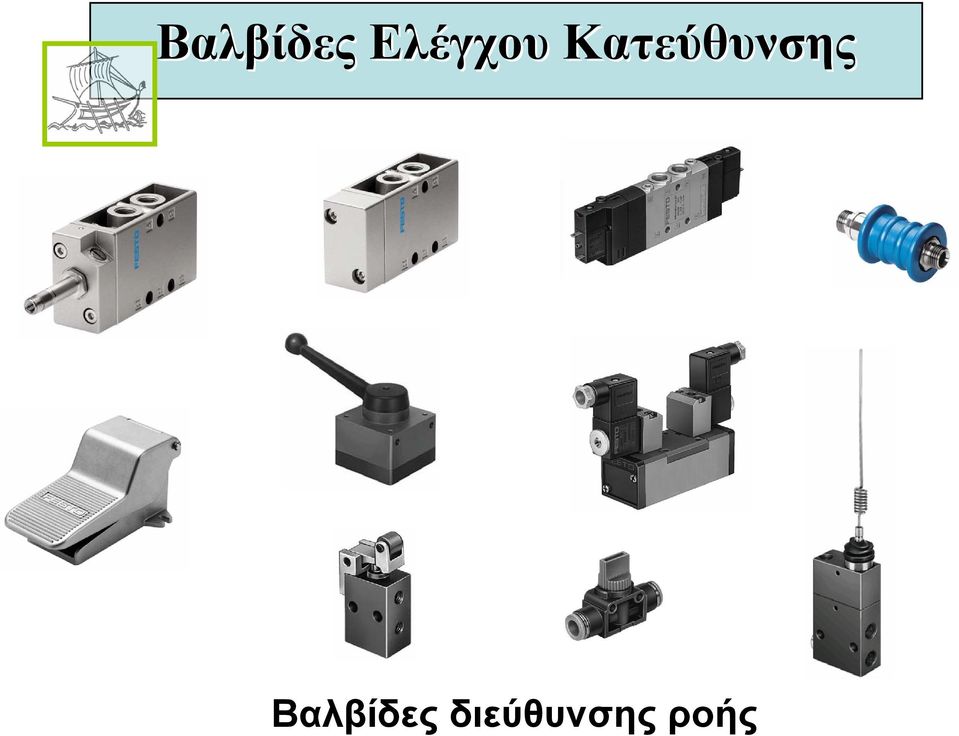

15 Βαλβίδες διεύθυνσης ροής

16 Χειροκίνητες Μέθοδοι ενεργοποίησης βαλβίδων Μπουτόν γενικά Μπουτόν µανιτάρι ιακόπτης γυριστός Ποδοπετάλι Μηχανικές Με ελατήριο από την µία πλευρά Με ελατήριο και από τις δύο πλευρές Με ράουλο/roller Με σπαστό ράουλο

17 Πνευµατικά Ηλεκτρικά Με ένα πηνίο Με δύο πηνία Μέθοδοι ενεργοποίησης βαλβίδων Άµεση πνευµατική ενεργοποίηση Έµµεση πνευµατική ενεργοποίηση µε ενδιάµεσο πνευµατικό πιλότο Μικτά ιπλό πηνίο, πιλότο αέρα και χειροκίνηση

18

19 Βαλβίδες διεύθυνσης ροής Λειτουργία άµεσης ενεργοποίησης

20 Μέτρηση παροχής βαλβίδων P1=6bar P2=5bar ΒΑΝΑ ΒΑΛΒΙ Α ΠΡΟΣ ΜΕΤΡΗΣΗ ΣΤΡΑΓΓΑΛΙΣΤΗΣ ΠΑΡΟΧΟΜΕΤΡΟ Σ Χαρακτηριστικό µέγεθος των βαλβίδων είναι η παροχή τους Vn=Ονοµαστική παροχή

21 Μηχανικές Βαλβίδες /2 ΒΑΛΒΙ Α Ε ΡΑΣ ΜΕ ΜΠΙΛΙΑ

22 Μηχανική Βαλβίδα Έµµεσου Ενεργοποίησης

23 Χειροκίνητη Βαλβίδα 4/3 Με Κλειστά Κέντρα

24 Ρυθµιστικές Βαλβίδες

25

26 Επιστροφή Εµβόλου Λόγω Εµποδίου ( -) (+)

27 Πνευµατικά ιαγράµµατα Έλεγχος Εµβόλου Απλής Ενέργειας ΑΣΚΗΣΗ 1: Σχεδιάστε διάγραµµα ελέγχου εµβόλου απλής ενέργειας µε βαλβίδα3/2 χειροκίνητα ενεργοποιούµενη

28 Πνευµατικά ιαγράµµατα Έλεγχος Εµβόλου Απλής Ενέργειας

29 Πνευµατικά ιαγράµµατα Έλεγχος Εµβόλου Απλής Ενέργειας ΑΣΚΗΣΗ 2: Σχεδιάστε διάγραµµα ελέγχου εµβόλου απλής ενέργειας µε 2 βαλβίδες 3/2 χειροκίνητα ενεργοποιούµενες και βαλβίδα OR

30 Πνευµατικά ιαγράµµατα Έλεγχος Εµβόλου Απλής Ενέργειας

31 Πνευµατικά ιαγράµµατα Έλεγχος Εµβόλου Απλής Ενέργειας ΑΣΚΗΣΗ 3: Σχεδιάστε διάγραµµα ελέγχου εµβόλου διπλής ενέργειας µε 2 βαλβίδες ταχείας ανακούφισης και βαλβίδα ελέγχου κατεύθυνσης της επιλογής σας

32 Πνευµατικά ιαγράµµατα Έµβολο ιπλής Ενέργειας Με Βαλβίδες Ταχείας Ανακούφισης

33 Πνευµατικά ιαγράµµατα Έλεγχος Εµβόλου Απλής Ενέργειας ΑΣΚΗΣΗ 4: Σχεδιάστε διάγραµµα ελέγχου εµβόλου διπλής ενέργειας µε 2 στραγγαλιστικές βαλβίδες και βαλβίδα ελέγχου κατεύθυνσης 5/3

34 Πνευµατικά ιαγράµµατα Έλεγχος Εµβόλου ιπλής Ενέργειας Με Βαλβίδα 5/3
