ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΑΠΟΧΕΤΕΥΣΗ - ΟΜΒΡΙΑ ΘΕΡΜΑΝΣΗ - ΨΥΞΗ ΙΣΧΥΡΑ ΡΕΥΜΑΤΑ ΑΣΘΕΝΗ ΡΕΥΜΑΤΑ ΑΝΤΙΚΕΡΑΥΝΙΚΗ ΠΡΟΣΤΑΣΙΑ

Transcript

1

2

3 ΠΕΡΙΕΧΟΜΕΝΑ ΚΑΝΟΝΙΣΜΟΙ ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΥΔΡΕΥΣΗ ΑΠΟΧΕΤΕΥΣΗ - ΟΜΒΡΙΑ ΘΕΡΜΑΝΣΗ - ΨΥΞΗ ΙΣΧΥΡΑ ΡΕΥΜΑΤΑ ΑΣΘΕΝΗ ΡΕΥΜΑΤΑ ΑΝΤΙΚΕΡΑΥΝΙΚΗ ΠΡΟΣΤΑΣΙΑ Σημείωση: Για τεχνική περιγραφή προδιαγραφές ενεργητικής πυροπροστασίας βλέπε αντίστοιχο έντυπο χρήσης μελέτης πυροπροστασίας.

4

5 1. ΚΑΝΟΝΙΣΜΟΙ 1.1. Υδραυλικές Εγκαταστάσεις Οι Υδραυλικές Εγκαταστάσεις έχουν μελετηθεί και θα κατασκευασθούν σύμφωνα με : Τους ισχύοντες Ελληνικούς Κανονισμούς και τους Κανονισμούς ασφάλειας, καθώς επίσης και Σχέδια Κανονισμών από Ελληνικά Επίσημα Όργανα (ΕΛΟΤ). ΚΑΝΟΝΙΣΜΟΣ ΕΣΩΤΕΡΙΚΩΝ ΥΔΡΑΥΛΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ (ΒΔ 1936 ΦΕΚ 270Α/ ). ΤΟΤΕΕ 2411/86 ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΕ ΚΤΙΡΙΑ ΚΑΙ ΟΙΚΟΠΕΔΑ ΔΙΑΝΟΜΗ ΚΡΥΟΥ ΚΑΙ ΖΕΣΤΟΥ ΝΕΡΟΥ. ΤΟΤΕΕ 2412/86 ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΕ ΚΤΙΡΙΑ ΚΑΙ ΟΙΚΟΠΕΔΑ ΑΠΟΧΕΤΕΥΣΕΙΣ Τους Κανόνες της Τέχνης και της Εμπειρίας για εξαιρετικής ποιότητας εργασία, που ανταποκρίνεται στις δυτικοευρωπαϊκές απαιτήσεις και τεχνολογίες για παρόμοια έργα Τις Οδηγίες και Υποδείξεις της Υπηρεσίας.

6 1.2. Ενεργητική Πυροπροστασία Οι εγκαταστάσεις πυροπροστασίας του κτιρίου έχουν μελετηθεί και θα κατασκευασθούν σύμφωνα με : Τους ισχύοντες Ελληνικούς Κανονισμούς και Πυροσβεστικές Διατάξεις: ΚΑΝΟΝΙΣΜΟΣ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ ΚΤΙΡΙΩΝ ΠΔ 71/ ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΠΥΡΟΣΒΕΣΕΩΣ ΠΥΡΟΣΒ. ΔΙΑΤ. 3/81 (ΠΑΡΑΡΤΗΜΑΤΑ Β ΚΑΙ Γ) ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΠΥΡΟΣΒΕΣΕΩΣ ΠΥΡ. ΔΙΑΤ. 3/81 (ΠΑΡΑΡΤΗΜΑΤΑ Β ΚΑΙ Γ) ΤΗΝ ΤΡΟΠΟΠΟΙΗΣΗ ΚΑΙ ΣΥΜΠΛΗΡΩΣΗ ΤΟΥ ΠΔ 71/88, ΟΠΩΣ ΑΥΤΗ ΔΗΜΟΣΙΕΥΘΗΚΕ ΣΤΟ ΦΕΚ 647/Β/93. ΤΟΤΕΕ 2451/86 ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΕ ΚΤΙΡΙΑ ΜΟΝΙΜΑ ΠΥΡΟΣΒΕΣΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΜΕ ΝΕΡΟ Τους Διεθνείς Κανονισμούς: NATIONAL FIRE PROTECTION ASSOCIATION STANDARD FOR THE INSTALLATION OF STANDPIPE AND HOSE SYSTEMS NFPA No 14 NATIONAL FIRE PROTECTION ASSOCIATION STANDARD FOR THE INSTALLATION OF SPRINKLERS SYSTEM NFPA No13 NATIONAL FIRE PROTECTION ASSOCIATION STANDARD FΟR CENTRIFUGAL FIRE PUMPS NFPA No20 NATIONAL FIRE PROTECTION STANDARD FOR DRY CHEMICAL EXTINGUISHING SYSTEMS NFPA 17 NATIONAL FIRE PROTECTION STANDARD FOR PORTABLE FIRE EXTINGUISHERS AUTOMATIC FIRE DETECTION Τους Κανόνες της Τέχνης και της Εμπειρίας για εξαιρετικής ποιότητας εργασία, που ανταποκρίνεται στις δυτικοευρωπαϊκές απαιτήσεις και τεχνολογίες για παρόμοια έργα Τις Οδηγίες και Υποδείξεις της Υπηρεσίας Θέρμανση Ψύξη Οι εγκαταστάσεις Θέρμανσης Κλιματισμού έχουν μελετηθεί και θα κατασκευασθούν σύμφωνα με : Ο ΓΕΝΙΚΟΣ ΟΙΚΟΔΟΜΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ (Γ.Ο.Κ.). Ο κανονισμός EN12831 για την σύνταξη των θερμικών απωλειών. Ο ΚΑΝΟΝΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΚΤΙΡΙΩΝ

7 ΤΟΤΕΕ 2010 ΚΛΙΜΑΤΙΚΑ ΔΕΔΟΜΕΝΑ ΕΛΛΗΝΙΚΩΝ ΠΕΡΙΟΧΩΝ ΤΟΤΕΕ 2010 ΘΕΡΜΟΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΚΑΙ ΕΛΕΓΧΟΣ ΤΗΣ ΘΕΡΜΟΜΟΝΩΤΙΚΗΣ ΕΠΑΡΚΕΙΑΣ ΤΩΝ ΚΤΙΡΙΩΝ ΤΟΤΕΕ 2010 ΑΝΑΛΥΤΙΚΕΣ ΕΘΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΑΜΕΤΡΩΝ ΓΙΑ ΤΟΝ ΥΠΟΛΟΓΙΣΜΟ ΤΗΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΚΤΙΡΙΩΝ ΚΑΙ ΤΗΝ ΕΚΔΟΣΗ ΤΟΥ ΠΙΣΤΟΠΟΙΗΤΙΚΟΥ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ Τους Διεθνείς Κανονισμούς ASHRAE, DIN, VDI, IEC, εκτός αν καλύπτονται από τους παραπάνω Ελληνικούς Κανονισμούς. DIN 4701 : REGELN FUR DIE BERECHNUGN DES WARMEBEDARFS VON GEBAUDEN, 1983 Teil 1 UND 2 AHSRAE : FUNDAMENTALS 2001 REFRIGERATON 2002 HVAC SYSTEMS AND ΕQUIPMENT 2000 APPLICATIONS 1999 ASHRAE GRP 158 : COOLING AND HEATING LOAD CALCULATION MANUAL CARRIER : HANDBOOK OF AIR CONDITIONING SYSTEM DESIGN NFPA 90A : AIR CONDITIONING AND VENTILATING SYSTEMS (ΓΙΑ ΔΙΑΦΡΑΓΜΑΤΑ ΠΥΡΑΣΦΑΛΕΙΑΣ Κ.Λ.Π.) DIN & : DIMENSIONS AND REQUIREMENTS FOR LABORATORY FUME CUPBOARDS Τους Κανόνες της τέχνης και της εμπειρίας για εξαιρετικής ποιότητας εργασία, που να ανταποκρίνεται στις δυτικοευρωπαϊκές απαιτήσεις και τεχνολογίες για παρόμοια έργα. Τις οδηγίες και τις υποδείξεις της Υπηρεσίας. Για τους υπολογισμούς ψυκτικών φορτίων και των θερμικών απωλειών λαμβάνονται οι ακόλουθες συνθήκες: Εξωτερικές συνθήκες: Χειμώνας Θέρος θερμοκρασία 1,1 ο C 31 ο C Εσωτερικές συνθήκες: Χειμώνας Θέρος θερμοκρασία 20 ο C 23 ο C

8 1.4 Ισχυρά Ρεύματα Οι εγκαταστάσεις των Ισχυρών Ρευμάτων έχουν μελετηθεί και θα κατασκευασθούν σύμφωνα με : Τους ισχύοντες Ελληνικούς Κανονισμούς τους Κανονισμούς της ΔΕΗ και τους Κανονισμούς ασφάλειας, καθώς επίσης και Σχέδια Κανονισμών από Ελληνικά Επίσημα Όργανα (ΕΛΟΤ). ΕΛΟΤ HD 384 ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ» ΠΕΡΙ ΕΓΚΡΙΣΕΩΣ ΚΑΝΟΝΙΣΜΩΝ ΚΑΤΑΣΚΕΥΗΣ ΕΣΩΤΕΡΙΚΩΝ ΗΛΕΚΤΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΦΕΚ Β 59/ ΜΕ ΟΛΕΣ ΤΙΣ ΜΕΤΑΓΕΝΕΣΤΕΡΕΣ ΤΡΟΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΣΥΜΠΛΗΡΩΣΕΙΣ ΚΑΝΟΝΙΣΜΟΙ ΔΕΗ ΣΧΕΤΙΚΑ ΜΕ ΤΟΥΣ ΚΑΤΑΝΑΛΩΤΕΣ ΜΕΣΗΣ ΤΑΣΕΩΣ ΚΤΙΡΙΟΔΟΜΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ : ΦΕΚ 59Δ/ Τους Διεθνείς Κανονισμούς DIN, VDE, IEC, NFPA εκτός αν καλύπτονται από τους παραπάνω Ελληνικούς Κανονισμούς. VDE 0100: SPECIFICATIONS FOR THE ERECTION OF POWER INSTALLATIONS WITH RATED VOLTAGES OF UP TO 1000V VDE 0101: SPECIFICATIONS FOR ERECTING POWER INSTALLATIONS WITH RATED VOLTAGES OF 1KV AND ABOVE VDE 0108 : SPECIFICATION FOR THE ERECTION OF POWER INSTALLATIONS IN BUILDINGS WHERE LARGE NUMBERS OF PEOPLE CAN GATHER AT ANY ONE TIME, SPORTS GROUNDS AND ASSEMBLY GROUNDS IN THE OPEN AIR VDE 0165 : REGULATIONS FOR THE ERECTION OF ELECTRICAL INSTALLATIONS IN PREMISES WHERE THERE IS AN EXPLOSION HAZARD DIN & DIN DIN : VDE- SPECIFICATIONS FOR THE APPLICATION OF CABLES AND FLEXIBLE CORDS IN POWER INSTALLATIONS. RECOMMENDED VALUES FOR ADMISSIBLE CURRENT OF CABLES FOR FIXED INSTALLATIONS WITH RATED VOLTAGES Uo/U UP TO 18/30KV. VDE 0102, PART 2: RECOMMENDATIONS FOR THE CALCULATION OF SHORT CIRCUIT CURRENTS IN THREE PHASE INSTALLATIONS WITH RATED VOLTAGES OF UP TO 1000V ΝFPA 780 STANDARD FOR THE INSTALLATION OF LIGHTNING PROTECTION SYSTEMS. Τους Κανόνες της τέχνης και της εμπειρίας για εξαιρετικής ποιότητας εργασία, που να ανταποκρίνεται στις δυτικοευρωπαϊκές απαιτήσεις και τεχνολογίες για παρόμοια έργα. Τις οδηγίες και τις υποδείξεις της Υπηρεσίας.

9 ΠΑΡΑΔΟΧΕΣ Γενικά τα κυκλώματα φωτισμού θα είναι με αγωγούς διατομής 1,5 mm 2 εν γένει και των ρευματοδοτών με αγωγούς διατομής 2,5 mm 2. Στους υπολογισμούς διατομής των αγωγών λαμβάνεται ως ανεκτή πτώση τάσεως: Από γενικό πίνακα του κτιρίου στους υποπίνακες: 1% για φωτισμό 2,5% για κίνηση Από υποπίνακες στην τελική κατανάλωση: 1% για φωτισμό 3% για κίνηση Κάθε αγωγός θα φορτίζεται στο 70 80% περίπου της μέγιστης κατά τους κανονισμούς επιτρεπόμενης έντασης Ασθενή Ρεύματα Τηλεπικοινωνίες Οι εγκαταστάσεις Ασθενών Ρευμάτων Τηλεπικοινωνιών έχουν μελετηθεί και θα κατασκευασθούν σύμφωνα με : Τους ισχύοντες Ελληνικούς Κανονισμούς (Ο.Τ.Ε., Δ.Ε.Η., Ε.Ρ.Τ., Υπουργείο Συγκοινωνιών, Πυροσβεστικής Υπηρεσίας κ.λ.π.) και τους Κανονισμούς ασφάλειας, καθώς επίσης και σχέδια κανονισμών από Ελληνικά Επίσημα Όργανα (ΕΛΟΤ) ΠΕΡΙ ΕΓΚΡΙΣΕΩΣ ΚΑΝΟΝΙΣΜΟΥ ΤΟΠΟΘΕΤΗΣΕΩΣ ΚΑΙ ΣΥΝΤΗΡΗΣΕΩΣ ΔΕΥΤΕΡΕΥΟΥΣΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΦΕΚ Β 269/ ΠΕΡΙ ΤΡΟΠΟΠΟΙΗΣΕΩΣ ΚΑΝΟΝΙΣΜΟΥ ΤΟΠΟΘΕΤΗΣΕΩΣ ΚΑΙ ΣΥΝΤΗΡΗΣΕΩΣ ΔΕΥΤΕΡΕΥΟΥΣΩΝ ΤΗΛΕΦΩΝΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΦΕΚ Β 331/ ΚΑΙ ΦΕΚ Β 117/ ΝΕΟΣ ΚΑΝΟΝΙΣΜΟΣ ΕΣΩΤΕΡΙΚΩΝ ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΩΝ ΔΙΚΤΥΩΝ ΟΙΚΟΔΟΜΩΝ ΦΕΚ Β 773/ ΚΤΙΡΙΟΔΟΜΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΦΕΚ 59Δ/ ΚΑΝΟΝΙΣΜΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΥΛΛΟΓΙΚΗΣ ΚΕΡΑΙΑΣ ΤΗΛΕΟΡΑΣΕΩΣ-ΡΑΔΙΟΦΩΝΟΥ Τους Διεθνείς Κανονισμούς VDE, DIN, IEC, ISO, NFPA εκτός αν καλύπτονται από τους παραπάνω Ελληνικούς Κανονισμούς.

10 VDE 0190 : Περί κανονισμών για εγκατάσταση αγωγών και μέτρων προστασίας συστημάτων με τάση μέχρι 1000V. Περί κανονισμών για την κατασκευή, εγκατάσταση και λειτουργία συστημάτων τηλεπικοινωνιών συμπεριλαμβανομένων και των εγκαταστάσεων ηλεκτρονικών υπολογιστών. Περί κεραυνικής προστασίας και γενικά για εγκαταστάσεις συστημάτων αυτής. VDE 0100 : Περί εγκαταστάσεων μέχρι 1000V VDE 0510 : Περί εγκαταστάσεων συσσωρευτών VDE 0800 : REGULATIONS FOR ERECTION AND OPERATION OF TELECOMMUNICATION INSTALLATIONS, INCLUNDING DATA PROCESSING EQUIPMENT. VDE 0804 : REGULATIONS FOR TELECOMMUNICATION APPARATUS VDE 0815 : Περί τοποθέτησης καλωδίων και αγωγών για εγκαταστάσεις ασθενών ρευμάτων τηλεπικοινωνιών VDE 0816 : Περί καλωδίων ασθενών ρευμάτων τηλεπικοινωνιών σε εξωτερικούς χώρους. VDE 0855 : REGULATIONS FOR ANTENNA SYSTEMS VDE 0875 : Περί αντιπαρασιτικής προστασίας CCIR : Διεθνής Συμβουλευτικός Οργανισμός Ραδιοφωνίας (Comite Consultatif International pour le Radio-Communications). CCITT : Διεθνής Συμβουλευτικός Οργανισμός Τηλέγραφου και Τηλεφώνου (Comite Consultatif International Telegraphique et Telephonique). TIA/EIA STANDARD 607 COMMERCIAL BUILDING GROUNDING AND BONDING REQUIREMENTS FOR TELECOMMUNICATIONS. TIA/EIA STANDARD 568-A COMMERCIAL BUILDING TELECOMMUNICATIONS CABLING STANDARD Τους Κανόνες της τέχνης και της εμπειρίας για εξαιρετικής ποιότητας εργασία, που να ανταποκρίνεται στις δυτικοευρωπαϊκές απαιτήσεις και τεχνολογίες για παρόμοια έργα Τις οδηγίες και τις υποδείξεις της Υπηρεσίας. 1.6 Αντικεραυνική προστασία Πρότυπα Συστήματος -Ελληνικό / Ευρωπαϊκό Πρότυπο EΛΟΤ ΕΝ : 2006, Protection against lightning, Part 1: General Principles. -Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ ΕΝ : 2006: Protection against lightning, Part 2: Risk Management. -Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ ΕΝ : 2006, Protection against lightning. Physical damage to structures and life hazard. -Ελληνικό / Ευρωπαϊκό Πρότυπο EΛΟΤ ΕΝ : 2006, Protection against Lightning part 4 : Electrical and electronic systems within structures.

11 -Διεθνές Πρότυπο IEC , Insulation coordination for equipment within low-voltage systems. -Διεθνές Πρότυπο IEC , Electrical installations of buildings, Part 4: Protection for safety, Chapter 44: Protection against overvoltages, Section 443: Protection against overvoltages of atmospheric origin due to switching. -Διεθνές Πρότυπο IEC , Low voltage surge protective devices Part 12: SPDs connected to low voltage power distribution systems Selection and application principles. -Διεθνές Πρότυπο IEC , Low voltage surge protective devices Part 22: SPDs connected to telecommunication and signaling networks Selection and application principles. Πρότυπα Εξαρτημάτων Διατάξεων -Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN , Lightning Protection Components (LPC), Part 1: Requirements for connection components. -Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN , Lightning Protection Components (LPC), Part 2: Requirements for conductors, and earth electrodes. -Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN ,, Lightning Protection Components (LPC), Part 1: Requirements for isolating spark gaps. -Ευρωπαϊκό Πρότυπο EN , Low voltage surge protective devices -Part 11: SPDs connected to low voltage power distribution systems -Performance requirements and testing methods. -Ευρωπαϊκό Πρότυπο EΝ , Low voltage surge protective devices -Part 22: SPDs connected to telecommunication and signaling networks -Performance requirements and testing methods

12 ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Τα υφιστάμενα κτίρια του κτηνιατρείου και της λέσχης αξιωματικών αναδιαρρυθμίζονται σύμφωνα με την νεα χρήση αυτών. Οι υφισταμένες ηλεκτρομηχανολογικές εγκαταστάσεις των δυο ανωτέρω κτιρίων αποξηλωνονται ή καταργούνται και εγκαθίστανται νέες σε νέες θέσεις σύμφωνα με την νέα χρήση αυτών Επίσης όλες οι υφισταμένες ηλεκτρομηχανολογικές εγκαταστάσεις του περιβάλλοντος χώρου αποξηλωνονται ή καταργούνται και εγκαθίστανται νέες σε νέες θέσεις.σύμφωνα με την νεα χρήση αυτών, εκτός από την ηλεκτρολογική εγκατάσταση με φωτιστικά τύπου χελώνας τα οποία είναι τοποθετημένα στον περιβάλλοντα χώρο στην περίφραξη του οικοπέδου και τα οποία παραμένουν και ενσωματώνονται στην νέα ηλεκτρολογική εγκατάσταση.

13 ΥΔΡΕΥΣΗ ΓΕΝΙΚΑ Στόχος της εγκατάστασης ύδρευσης είναι η εξασφάλιση των απαιτούμενων παροχών για την ασφαλή, αθόρυβη και απρόσκοπτη λειτουργία των υδραυλικών υποδοχέων που έχουν εγκατασταθεί στους χώρους WC, και στα λοιπά σημεία εντός και εκτός του κτιρίου. Το δίκτυο ύδρευσης και άρδευσης στον περιβάλλοντα χώρο θα κατασκευασθεί από σωλήνες πολυαιθυλενίου PE 10at, ενώ το δίκτυο ύδρευσης εντός του κτιρίου θα κατασκευασθεί από χαλκοσωλήνες. Τα όργανα διακοπής θα είναι ορειχάλκινα σφαιρικού τύπου. ΠΕΡΙΓΡΑΦΗ Η υδροδότηση του κτιρίου γίνεται από το δίκτυο πόλης μέσω του κεντρικού φρεατίου με τον μετρητή και τη βαλβίδα αντεπιστροφής, που θα τοποθετηθεί σε κοινόχρηστη περιοχή στο όριο του οικοπέδου. Η όδευση του κεντρικού αγωγού υδροδότησης από το φρεάτιο του μετρητή μέχρι την είσοδό του στο ισόγειο του κτιρίου γίνεται εντός του εδάφους. Ο κεντρικός αγωγός υδροδότησης, τροφοδοτεί το δίκτυο άρδευσης του περιβάλλοντος χώρου. και τον κεντρικό συλλέκτη από τον οποίο αναχωρούν οι διάφοροι κλάδοι προς τις διάφορες καταναλώσεις του κτιρίου: χώροι WC, πυροσβεστικές φωλιές κλπ. Η όδευση του εσωτερικού δικτύου ύδρευσης γενικά από τους συλλέκτες προς τους διάφορους υδραυλικούς υποδοχείς γίνεται εντός του γεμίσματος του δαπέδου με εύκαμπτους σωλήνες. Σε σημεία όπου τυχόν απαιτείται αισθητική εναρμόνιση με τα αρχιτεκτονικά στοιχεία, οι αγωγοί καλύπτονται με γυψοσανίδα, με την δημιουργία ψευδοκολωνών ή ψευδοδόκαρων, ενώ οι συλλέκτες εντοιχίζονται και ενσωματώνονται στην τοιχοποιία σε μεταλλικό ερμάριο. Κάθε κλάδος διαχωρίζεται από το υπόλοιπο δίκτυο με διακόπτες τύπου BALL VALVE ώστε η απομόνωση κάποιου τμήματος να μη προδικάζει τη λειτουργία των υπολοίπων. Κάθε βρόγχος με τη σειρά του ελέγχεται από βάνα διακοπής δίνοντας τη δυνατότητα απομόνωσης του κάθε συγκεκριμένου τμήματος. Η παραγωγή ζεστού νερού προβλέπεται μέσω τοπικών ηλεκτρικών ταχυθερμοσιφώνων ροής.

14 Προβλέπεται εξαερισμός των δικτύων κρύου και ζεστού νερού με την τοποθέτηση αυτόματων εξαεριστικών στα ανώτερα σημεία τους και εκκένωση με την πρόβλεψη κρουνού εκκένωσης στον κεντρικό συλλέκτη ύδρευσης. Όλες οι σωληνώσεις, πριν την τοποθέτησή τους, θα ελεγχθούν και θα καθαρισθούν. Σωληνώσεις που διαπερνούν εξωτερικούς τοίχους του κτιρίου, θα τοποθετηθούν σε προστατευτικό σωλήνα με εσωτερική διάμετρο κατά 20mm μεγαλύτερη και το ενδιάμεσο κενό θα πληρούται με ελαστικό υλικό π.χ. σιλικόνη. Επίσης όλες οι σωληνώσεις ζεστού νερού θα μονωθούν με θερμομονωτικό τύπου armaflex. Επίσης με το ανωτέρω θερμομονωτικό θα μονωθούν και όλες οι σωληνώσεις εκτός του κτιρίου. ΕΙΔΗ ΥΓΙΕΙΝΗΣ Όλα τα είδη υγιεινής που θα τοποθετηθούν στους χώρους όπου προβλέπονται από την Αρχιτεκτονική Μελέτη, θα είναι από πορσελάνη και θα έχουν τα εξής στοιχεία : - Οι λεκάνες WC θα είναι χαμηλής πίεσης. - Στα είδη υγιεινής περιλαμβάνονται και όλα τα εξαρτήματα που αφ' ενός μεν είναι απαραίτητα για την λειτουργία των ιδίων των ειδών αλλά και αυτά που είναι αναγκαία για την εξυπηρέτηση των χρηστών (καθρέπτης χαρτοθήκες, κάλυμμα λεκάνης, κ.λ.π. ανάλογα με τις ανάγκες του χώρου). - Ακολούθως και για τα WC ΑΜΕΑ προβλέπονται τα αντίστοιχα εξαρτήματα για τον χώρο και τα είδη υγιεινής (ειδικό κάλυμμα λεκάνης, χειρολαβές / μπάρες ΑΜΕΑ, κλπ).

15 ΑΠΟΧΕΤΕΥΣΗ - ΟΜΒΡΙΑ ΓΕΝΙΚΑ Στόχος της εγκατάστασης αποχέτευσης είναι η συλλογή των απορροών των διαφόρων υδραυλικών υποδοχέων και η διοχέτευσή τους προς τον τελικό αποδέκτη. Αποτελείται από το εσωτερικό οριζόντιο δίκτυο, που παραλαμβάνει τα λύματα - ακάθαρτα των υδραυλικών υποδοχέων και τα οδηγεί προς τον κεντρικό αγωγό αποχέτευσης εκτός του κτιρίου, όπου μέσω του κεντρικού φρεατίου μηχανοσίφωνα, συλλογής λυμάτων καταλήγουν σε στεγανή δεξαμενή. Πριν την στεγανή δεξαμενή προβλέπεται φρεάτιο αποχέτευσης για μελλοντική αλλαγή πορείας του δικτύου και εν συνεχεία όδευση προς το μελλοντικά προβλεπόμενο δίκτυο αποχέτευσης της πόλεως, μέσω προβλεπόμενου φρεατίου μηχανοσιφωνα. Η εγκατάσταση λειτουργεί δια βαρύτητας. Το δίκτυο αποχέτευσης θα κατασκευασθεί από πλαστικούς σωλήνες αποχέτευσης PVC 6 atm. Από το ίδιο υλικό θα κατασκευασθεί και το δίκτυο αερισμού. Τα όμβρια των στεγών θα συλλέγονται μέσω υδρορροών και θα οδηγούνται στον χώρο φύτευσης η στο ρείθρο του πεζοδρομίου. Οι υδρορροές θα κατασκευασθούν σύμφωνα με τις αρχιτεκτονικές υποδείξεις από PVC, ώστε να εξασφαλισθεί μακροζωία και μεγάλη ανθεκτικότητα στις καιρικές συνθήκες (θαλάσσιο περιβάλλον κλπ). Πριν την τοποθέτησή τους οι σωλήνες θα καθαρισθούν και κατόπιν θα βαφούν σε απόχρωση που θα καθορισθεί από την Αρχιτεκτονική μελέτη ή την Επίβλεψη.

16 ΚΛΙΜΑΤΙΣΜΟΣ ΑΕΡΙΣΜΟΣ Γενικά όλοι οι κύριοι χώροι του κτιρίου θα κλιματίζονται με ψύξη ή θέρμανση ανάλογα με τις απαιτήσεις των χώρων και των καιρικών συνθηκών (χειμώνας θέρος). Ο κλιματισμός θα επιτυγχάνεται με τοπικές μονάδες κλιματισμού απευθείας εκτόνωσης τύπου inverter μεταβλητού όγκου ψυκτικού μέσου ενώ ταυτόχρονα προβλέπεται στους ανωτέρω χώρους και νωπός προκλιματισμένος αέρας μέσω επίσης τοπικών μονάδων νωπού, με στοιχείο ψύξης/θέρμανης, ανεμιστήρες και εναλλάκτη αέρος - αέρος. Οι εναλλάκτες αέρος αέρος βοηθούν στην εξοικονόμηση ενέργειας μειώνοντας το κόστος λειτουργίας και το κόστος εγκατάστασης. Στην αίθουσα περιοδικών εκθέσεων οι αεραγωγοί προσαγωγής και επιστροφής αέρα από και προς την μονάδα θα είναι εμφανείς κυκλικής διατομής. Οι υπόλοιποι βοηθητικοί χώροι του κτιρίου (χώροι WC, χώρος ειδών καθαριότητος) θα κλιματίζονται έμμεσα μέσω της απαγωγής αέρα που θα γίνεται από τους χώρους αυτούς. Η τροφοδοσία των εσωτερικών τοπικών μονάδων κλιματισμού των χώρων και του νωπού αέρα θα γίνεται από μια εξωτερική, αντλία θερμότητας με σύστημα απ' ευθείας εκτόνωσης, πολυδιαιρούμενο, πολλαπλών κλιματιζόμενων ζωνών, μεταβλητού όγκου ψυκτικού μέσου(variable Refrigerant Volume, Inverter Type), με ψυκτικό μέσο R410 A. Η μελέτη κλιματισμού γενικά, προβλέπει την εγκατάσταση της αντλίας θερμότητας, των εσωτερικών μονάδων κλιματισμού, των μονάδων νωπού και των ενσωματωμένων σ' αυτούς εναλλακτών αέρος αέρος, των δικτύων και σωληνώσεων κλιματισμού και ηλεκτρικών καλωδίων παροχών και αυτοματισμών, τα χειριστήρια ελέγχου κλιματισμού, το δίκτυο αεραγωγών και ανεμιστήρων απαγωγής νωπού και ταυτόχρονα εξαερισμού WC και το δίκτυο αποχέτευσης συμπυκνωμάτων εσωτερικών μονάδων κλιματισμού και γενικώς οτιδήποτε απαιτείται για την πλήρη και εύρυθμη και σύμφωνα με τα καθιερωμένα, λειτουργία της εγκατάστασης. Ειδικότερα οι τοπικές μονάδες κλιματισμού και οι μονάδες νωπού με τους ενσωματωμένους εναλλάκτες αέρα αέρα θα τοποθετηθούν εντός των ψευδοροφών των χώρων και θα είναι εδραζόμενες στα ζευκτά των στεγών ή αναρτημένες από την πλάκα οροφής. Το δίκτυο σωληνώσεων ψυκτικού μέσου και καλωδίων αυτών θα ξεκινάει από την αντλία θερμότητας εξωτερικά των κτιρίων και εν συνεχεία θα εισέρχεται εντός αυτών σε διακριτική θέση και με κατάλληλη αισθητική κάλυψη που συμβαδίζει με τα τελειώματα του χώρου και σύμφωνα με τις υποδείξεις της αρχιτεκτονικής μελέτης ανέρχεται κατακόρυφα και εν συνεχεία οδεύει μέσα στις ψευδοροφές διακλαδιζόμενο προς τις εσωτερικές μονάδες κλιματισμού.

17 ΑΡΧΕΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ VRV Το σύστημα θα χρησιμοποιεί το οικολογικό φρέον R-410Α, το οποίο είναι μη τοξικό και μη αναφλέξιμο, φιλικό προς το περιβάλλον, η χρήση του οποίου ενδείκνυται για αυτού του είδους και μεγέθους κτίρια. Η προηγμένη τεχνολογία των συμπιεστών και εναλλακτών έχει ως αποτέλεσμα ένα πολύ υψηλό COP σε πλήρες φορτίο, από 4,10 έως 3,8 για κάθε εξωτερική μονάδα, που αυξάνει ακόμα περισσότερο στα μερικά φορτία. Το σύστημα δουλεύει ως αντλία θερμότητας, είτε σε ψύξη, είτε σε θέρμανση Η εξωτερική μονάδα είναι μόνον inverter, με κατάλληλη ψυκτική ισχύ και είναι ικανή να υποστηρίξει το πλήθος των εσωτερικών μονάδων. Το σύνολο της αποδιδόμενης ισχύος των εσωτερικών μονάδων μπορεί να φθάσει το 135% του συνόλου της αποδιδόμενης ισχύος της εξωτερικής μονάδας. Οι ψυκτικές σωληνώσεις θα οδεύουν εντός της ψευδοροφής και θα τροφοδοτούν τις εσωτερικές μονάδες. Το υλικό των σωληνώσεων θα είναι από χαλκό και θα είναι μονωμένες σε όλο το μήκος τους. Οι σωληνώσεις γενικά θα μονωθούν με μονωτικό τύπου armaflex κατάλληλου πάχους και συντελεστή λ, σύμφωνα με τον πίνακα 4.7 της Τ.Ο.Τ.Ε.Ε /2010. Ο έλεγχος των μονάδων κλιματισμού θα γίνεται τοπικά σε κάθε χώρο μέσω επίτοιχων χειριστηρίων ελέγχου με οθόνη LCD έκαστο.

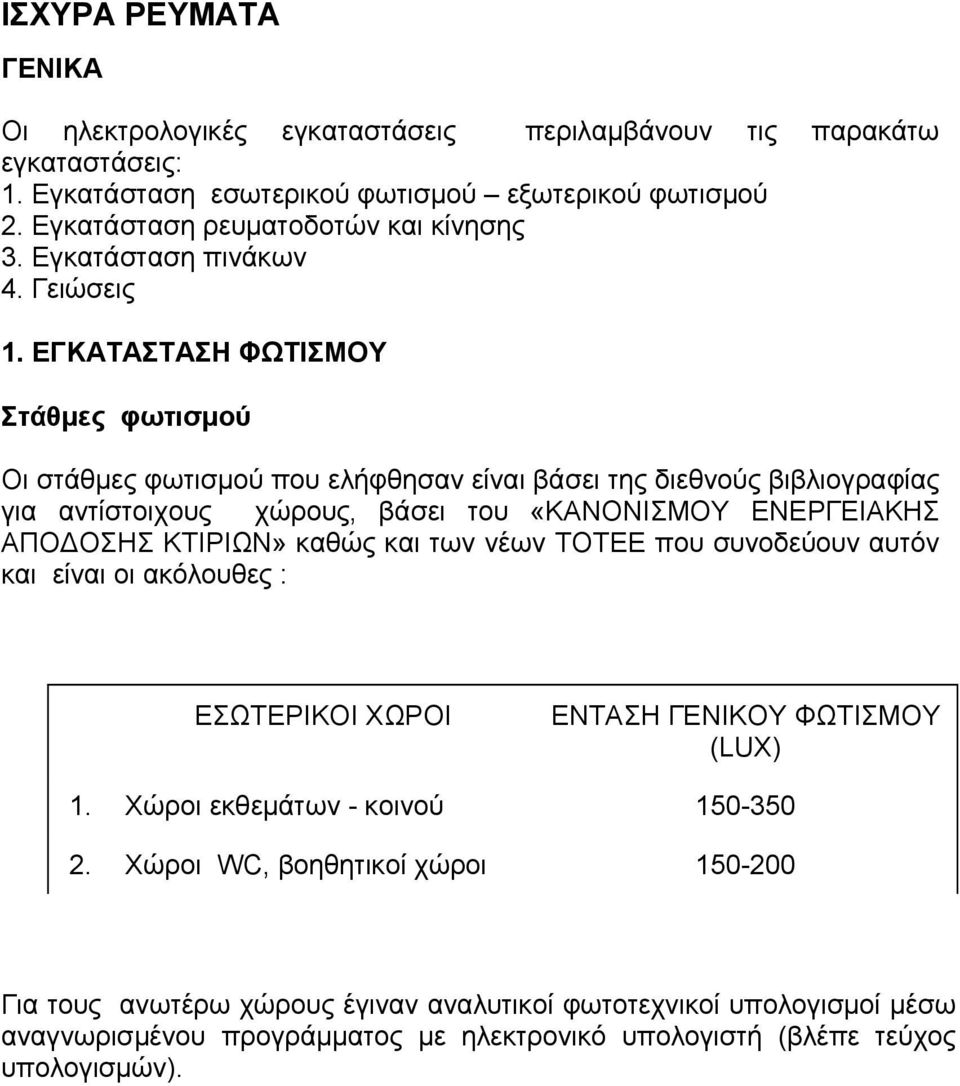

18 ΙΣΧΥΡΑ ΡΕΥΜΑΤΑ ΓΕΝΙΚΑ Οι ηλεκτρολογικές εγκαταστάσεις περιλαμβάνουν τις παρακάτω εγκαταστάσεις: 1. Εγκατάσταση εσωτερικού φωτισμού εξωτερικού φωτισμού 2. Εγκατάσταση ρευματοδοτών και κίνησης 3. Εγκατάσταση πινάκων 4. Γειώσεις 1. ΕΓΚΑΤΑΣΤΑΣΗ ΦΩΤΙΣΜΟΥ Στάθμες φωτισμού Οι στάθμες φωτισμού που ελήφθησαν είναι βάσει της διεθνούς βιβλιογραφίας για αντίστοιχους χώρους, βάσει του «ΚΑΝΟΝΙΣΜΟΥ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΚΤΙΡΙΩΝ» καθώς και των νέων ΤΟΤΕΕ που συνοδεύουν αυτόν και είναι οι ακόλουθες : ΕΣΩΤΕΡΙΚΟΙ ΧΩΡΟΙ ΕΝΤΑΣΗ ΓΕΝΙΚΟΥ ΦΩΤΙΣΜΟΥ (LUX) 1. Χώροι εκθεμάτων - κοινού Χώροι WC, βοηθητικοί χώροι Για τους ανωτέρω χώρους έγιναν αναλυτικοί φωτοτεχνικοί υπολογισμοί μέσω αναγνωρισμένου προγράμματος με ηλεκτρονικό υπολογιστή (βλέπε τεύχος υπολογισμών).

19 Είδη φωτιστικών σωμάτων Α) φωτιστικά σώματα εσωτερικού χώρου Γενικά χρησιμοποιούνται φωτιστικά φθορισμού και led, και όπου αυτό δεν είναι δυνατόν χρησιμοποιούνται φωτιστικά μεταλλικών αλογονιδίων ή φωτιστικά με λαμπτήρες αλογόνου. Αναλυτικότερα τα φωτιστικά που χρησιμοποιούνται είναι : φωτιστικό σώμα σφαίρα Φ300-Φ350mm αναρτημένο από την οροφή με ένα λαμπτήρα φθορισμού 32W συνδεδεμένο με σύστημα dimming (ενδεικτικού τύπου Glashutte limburg No.5210), στον χώρο του πωλητηρίου αναψυκτηρίου και στην αίθουσα εκθεμάτων (ΙΙ.1) φωτιστικό σώμα ψευδοροφής κυκλικής διατομής με ένα λαμπτήρα φθορισμού 26w με τζάμι αμμοβολημένο (ενδεικτικού τύπου Iguzzini sistema easy FL 3293), στους χώρους WC - WC AMEA φωτιστικό σώμα τύπου spot ψευδοροφής με δυνατότητα περιστροφής με λαμπτήρες led 3x2,2W συνδεδεμένο με σύστημα dimming (ενδεικτικού τύπου Iguzzini laser M325), στον χώρο του πωλητηρίου αναψυκτηρίου φωτιστικό σώμα τύπου spot ψευδοροφής με λαμπτήρες led 3x2,2W (ενδεικτικού τύπου Iguzzini laser M317), στον διάδρομο φωτιστικό σώμα ψευδοροφής κυκλικής διατομής με δυο λαμπτήρες φθορισμού 26W έκαστος (ενδεικτικού τύπου flos ecolight ), στο γραφείο προβολέας ανάδειξης εκθεμάτων αναρτημένος από ηλεκτρική ράγα οροφής με ένα λαμπτήρα αλογόνου 50W/12V, με δυνατότητα τοπικής ρύθμισης (ενδεικτικού τύπου iguzzini front light 6336 QRCBC 51), στην αίθουσα περιοδικών εκθέσεων προβολέας στεγανός ανάδειξης μορφολογικών στοιχείων κτιρίου (επίτοιχα αναρτημένος) με λαμπτήρες led (3x1)w (ενδεικτικού τύπου Iguzzini miniwoody B590), στον χώρο του πωλητηρίου αναψυκτηρίου Β) φωτιστικά σώματα εξωτερικού χώρου Γενικά χρησιμοποιούνται φωτιστικά φθορισμού και led, καθώς και φωτιστικά μεταλλικών αλογονιδίων. Αναλυτικότερα τα φωτιστικά που χρησιμοποιούνται είναι : μεταλλικός ιστός φωτισμού ύψους 4m με ένα φωτιστικό σώμα συμμετρικής δέσμης με λαμπτήρα led 29W (ενδεικτικού τύπου WE-EF ECG) προβολέας στεγανός ανάδειξης πινακίδας κτιρίου αναρτημένος από μεταλλικό ιστό φωτισμού με ένα λαμπτήρα led 15W (ενδεικτικού τύπου WE-EF FLC131)

20 φωτιστικό σώμα στεγανό (αναρτημένο από τον ορθοστάτη της πέργκολας) με ένα λαμπτήρα μεταλλικών αλογονιδίων 20W με φωτεινές δέσμες προς τα άνω και προς τα κάτω (ενδεικτικού τύπου cariboni 06ΟΤ013Κ4 ONE4TWO MT) προβολέας στεγανός ανάδειξης εξωτερικών εκθεμάτων με λαμπτήρες led (3x1)W (ενδεικτικού τύπου Iguzzini miniwoody B591) φωτιστικό σώμα στεγανό, επιτοιχο, χωνευτό με ένα λαμπτήρα φθορισμού 26W (ενδεικτικού τύπου Iguzzini comfort B580) φωτιστικό σώμα στεγανό τύπου επίτοιχης πλαφονιέρας με ένα λαμπτήρα φθορισμού 20W ενδεικτικού τύπου Iguzzini B696 VIS υπάρχον φωτιστικό εξωτερικού χώρου τύπου "χελώνα" - Έλεγχος φωτισμού / Διακόπτες φωτισμού Γενικά ο φωτισμός των αιθουσών του κτιρίου II θα ελέγχεται τοπικά μέσω επίτοιχων διακοπτών και dimmers, ενώ ο φωτισμός των προθηκών θα ελέγχεται κεντρικά μέσω επίτοιχης κονσόλας με μπουτόν τηλεχειρισμού τοποθετημένης δίπλα στον γενικό πίνακα του κτιρίου ΙΙ. Ο έλεγχος του φωτισμού του κτιρίου ΙΙΙ θα γίνεται στον χώρο του γραφείου τοπικά μέσω επίτοιχων διακοπτών, ενώ ο έλεγχος των προβολέων ανάδειξης εκθεμάτων και ταυτόχρονα προβολέων γενικού φωτισμού αίθουσας περιοδικών εκθέσεων θα γίνεται από τον ηλεκτρικό πίνακα του κτιρίου ΙΙΙ μέσω ραγοδιακοπτών. Ο έλεγχος των γραμμών φωτισμού του περιβάλλοντος χώρου και των φωτιστικών της ανάδειξης κτιρίου θα γίνεται μέσω ρελέ τηλεχειρισμού με χρονοδιακόπτες τοποθετημένους στον ηλεκτρικό πίνακα των κτιρίων. - Γραμμές φωτισμού Γενικά η εγκατάσταση φωτισμού είναι εμφανής εντός του κενού της κεκλιμένης στέγης και εντός των ψευδοροφών και τοπικά είναι χωνευτή εντός των δομικών στοιχείων. Οι αγωγοί αντίστοιχα είναι τύπου A05VV-U ή A05VV-R και οδεύουν εμφανώς μέσα σε πλαστικούς σωλήνες προστασίας ηλεκτρικών καλωδίων και τύπου H07V-U ή H07V-R και οδεύουν μέσα σε πλαστικούς σωλήνες προστασίας ηλεκτρικών καλωδίων εντός της τοιχοποιίας. Οι γραμμές φωτισμού θα είναι ανεξάρτητες από τις υπόλοιπες γραμμές.

21 2. ΕΓΚΑΤΑΣΤΑΣΗ ΡΕΥΜΑΤΟΔΟΤΩΝ ΚΑΙ ΚΙΝΗΣΗΣ Στο κτίριο έχει εγκατασταθεί ικανός αριθμός ρευματοδοτών σύμφωνα με τις απαιτήσεις του κάθε χώρου και τις απαιτήσεις των προδιαγραφών των αντίστοιχων Ελληνικών κανονισμών για αντίστοιχους χώρους (βλέπε αντίστοιχες κατόψεις) Όλοι οι ρευματοδότες είναι ΣΟΥΚΟ 16Α, οι δε ρευματοδότες του αναψυκτηρίου στα σημεία των νεροχυτών είναι στεγανοί. - Γραμμές ρευματοδοτών και κίνησης Όλη η εγκατάσταση των ρευματοδοτών καθώς και των ηλεκτρικών συσκευών θα είναι με καλώδια τύπου H07V-U και A05VV-U 3x2.5 mm 2 τα οποία θα οδεύουν εντοιχισμένα μέσα σε πλαστικούς σωλήνες ή χαλυβδοσωλήνες. 3. ΕΓΚΑΤΑΣΤΑΣΗ ΗΛΕΚΤΡΙΚΩΝ ΠΙΝΑΚΩΝ Η ηλεκτρική εγκατάσταση ισχυρών ρευμάτων αρχίζει από το μετρητή του ηλεκτρικού ρεύματος της ΔΕΗ που εγκαθίσταται σε ειδική εσοχή στην μάνδρα περίφραξης του οικοπέδου. Εν συνεχεία μέσω υπόγειου καλωδίου το ηλεκτρικό ρεύμα τροφοδοτεί τον ΓΕΝΙΚΟ ΠΙΝΑΚΑ ΧΑΜΗΛΗΣ ΤΑΣΗΣ (Γ.Π.Χ.Τ.) του κτιρίου ΙΙ και ΙΙΙ, ο οποίος εγκαθίσταται στον χώρο του αναψυκτηρίου στο κτίριο ΙΙ. Ο Γ.Π.Χ.Τ. του κτιρίου ΙΙ και ΙΙΙ, είναι μεταλλικός στεγανός, τύπου ερμαρίου κατάλληλος για επίτοιχη τοποθέτηση και θα έχει ενδεικτικές λυχνίες, βολτόμετρο και αμπερόμετρα. Ο Γ.Π.Χ.Τ. είναι τριφασικός με ραγοδιακόπτη και τηκτές ασφάλειες. Ο ηλεκτρικός πίνακας του κτιρίου ΙΙΙ τροφοδοτείται από τον γενικό πίνακα των κτιρίων ΙΙ και ΙΙΙ είναι επιτοιχος που τοποθετείται στον χώρο του γραφείου. Όλοι οι πίνακες θα ασφαλίζονται με ηλεκτρονόμους διαρροής και για λόγους ασφαλείας θα έχουν πόρτα με κλειδαριά. 4. ΓΕΙΩΣΕΙΣ To σύστημα γείωσης που εφαρμόζεται είναι περιμετρική ταινία γείωσης λόγω υφισταμένων κτιρίων. Η περιμετρική ταινία γείωσης θα κατασκευασθεί από γειωτή που αποτελείται από χάλκινη ταινία 30x3,5mm που τοποθετείται εντός του εδάφους περιμετρικά της υφισταμένης τοιχοποιίας. Η τοποθέτηση της ταινίας θα γίνει με την μεγάλη της διάσταση κατακόρυφη στο έδαφος συσφιγγόμενη με ειδικούς σφικτήρες. Η επιμήκυνση της ταινίας καθώς και η σύνδεση της αρχής και του τέλους της δεν πρέπει να γίνεται με κοχλίες και περικόχλια διανοίγοντας οπές σε αυτή, αλλά με ειδικό σύνδεσμο-σφικτήρα

22 Η απαίτηση της τιμής της αντίστασης του συστήματος γείωσης πρέπει να είναι <1Ω. Στην θεμελιακή γείωση θα συνδεθούν ο Γ.Π.Χ.Τ του κτιρίου, ο μετρητής, καθώς επίσης Η/Μ στοιχεία εγκαταστάσεων (μηχανήματα, μεταλλικά μέρη και ξένα αγώγιμα στοιχεία) Συγκεκριμένα τοποθετούνται ισοδυναμικοί ζυγοί γείωσης σε κατάλληλες θέσεις του κτιρίου, με επίτοιχη χάλκινη μπάρα γείωσης προς την οποία γειώνονται τα μηχανήματα, οι σωληνώσεις και τα μεταλλικά μέρη με ξένα αγώγιμα στοιχεία και ο μετρητής. Οι επίτοιχες υποδοχές γείωσης συνδέονται στις αναμονές της θεμελιακής γείωσης με χάλκινους αγωγούς διατομής 50mm². ΑΣΘΕΝΗ ΡΕΥΜΑΤΑ Α. ΓΕΝΙΚΑ Οι εγκαταστάσεις ασθενών ρευμάτων περιλαμβάνουν τις παρακάτω εγκαταστάσεις : 1. Εγκατάσταση τηλεφώνων/data 2. Εγκατάσταση ασφάλειας κλοπής 3. Εγκατάσταση προβολών Β. ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΛΕΦΩΝΩΝ Η εγκατάσταση τηλεφώνων/data ξεκινά από τον κατανεμητή του κτιρίου στον οποίο φθάνουν οι τηλεφωνικές γραμμές από το δίκτυο του ΟΤΕ μέσω του εισαγωγικού φρεατίου στο όριο του οικοπέδου(βλέπε σχέδια) Από τον κατανεμητή ξεκινούν τα ζεύγη των τηλεφωνικών καλωδίων/data προς τις αντίστοιχες λήψεις. Το καλώδιο τηλεφώνων/data είναι UTP 4 κατηγόρια 6 και οι λήψεις τηλεφώνων/data είναι RJ45 κατηγορίας 6. Γενικά τα καλώδια οδεύουν επί μεταλλικής σχάρας καλωδίων ασθενών ρευμάτων εντός των ψευδοροφών και τοπικά εντός επιτοιχων καναλιών τύπου legrand διμερών κατάλληλων για διέλευση ισχυρών και ασθενών ρευμάτων και εντός των δομικών στοιχείων μέσα σε πλαστικούς ηλεκτρολογικούς σωλήνες. Γ. ΕΓΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΑΣ ΚΛΟΠΗΣ

23 Γενικά σε όλο το κτίριο τοποθετείται σύστημα ασφάλειας κλοπής, το οποίο περιλαμβάνει: πίνακα ασφάλειας κλοπής ανιχνευτές κίνησης παθητικών υπέρυθρων ακτίνων μαγνητικές επαφές στα ανοιγόμενα κουφώματα των χώρων ανιχνευτές θραύσης και ήχου στα σταθερά ανοίγματα των χώρων σειρήνες συναγερμού ( εσωτερικά και εξωτερικά του κτιρίου) κλειστό κύκλωμα παρακολούθησης με κάμερες CCTV εσωτερικά και εξωτερικά του κτιρίου, με monitor TFT 19 και συσκευή καταγραφής δεδομένων πληκτρολόγιο προγραμματισμού χειρισμών και ενδείξεων (με οθόνη LCD στην είσοδο του κτιρίου) Γενικά τα καλώδια οδεύουν επί μεταλλικής σχάρας καλωδίων ασθενών ρευμάτων εντός των ψευδοροφών και τοπικά εντός επιτοιχων καναλιών τύπου legrand διμερών κατάλληλων για διέλευση ισχυρών και ασθενών ρευμάτων και εντός των δομικών στοιχείων μέσα σε πλαστικούς ηλεκτρολογικούς σωλήνες. Δ. ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΒΟΛΩΝ Στην αίθουσα περιοδικών εκθέσεων εγκαθίσταται : Εγκατάσταση Video-προβολέα αναρτημένου από τα ζευκτά της στέγης Ηλεκτρική επίτοιχη οθόνη προβολών Καλωδιώσεις και λήψεις σύνδεσης Video-προβολέα με DVD ή Η/Υ Οι οδεύσεις των καλωδίων γίνονται μέσα σε πλαστικούς ηλεκτρολογικούς σωλήνες αναρτημένους από τα ζευκτά της στέγης ή τοπικά εντός των δομικών στοιχείων.

24 7. ΑΝΤΙΚΕΡΑΥΝΙΚΗ ΠΡΟΣΤΑΣΙΑ A. ΓΕΝΙΚΑ Η ανάγκη εγκατάστασης Συστήματος Αντικεραυνικής Προστασίας (Σ.Α.Π.) και η μέθοδος επιλογής της κατάλληλης Στάθμης Προστασίας (η απαιτούμενη στάθμη προστασίας επιλέγεται σύμφωνα με την αποτελεσματικότητα του ΣΑΠ δηλ. από την σύγκριση της αποδεκτής συχνότητας ζημιών και της αναμενόμενης συχνότητας πληγμάτων από κεραυνικά πλήγματα) του ΣΑΠ Για την προστασία του κτιρίου από κεραυνούς προβλέπεται θωράκιση τύπου κλωβού FARADAY. Σύμφωνα με τα παραπάνω Πρότυπα, προκύπτει απαιτούμενος βαθμός προστασίας IV και το Σύστημα Αντικεραυνικής Προστασίας (ΣΑΠ) αποτελείται από : 1. το Συλλεκτήριο σύστημα, 2. τους Αγωγούς καθόδου και 3. το Σύστημα γείωσης Α1. ΣΥΛΛΕΚΤΗΡΙΟ ΣΥΣΤΗΜΑ Το συλλεκτήριο σύστημα σκοπό έχει να συλλέξει το κεραυνικό ρεύμα και να το διοχετεύσει μέσω των αγωγών καθόδου στο σύστημα γείωσης με ασφάλεια. Σύμφωνα με τον ΕΛΟΤ και για Στάθμη Προστασίας IV, οι διαστάσεις των βρόγχων του συλλεκτηρίου συστήματος θα έχουν τουλάχιστον τις εξής διαστάσεις ΣΤΑΘΜΗ ΠΡΟΣΤΑΣΙΑΣ IV ΔΙΑΣΤΑΣΕΙΣ ΒΡΟΧΩΝ (m) 20x20 Το συλλεκτήριο σύστημα αποτελείται από αγωγούς χάλκινους Φ8mm, που σχηματίζουν βρόχους διαστάσεων ως ανωτέρω πίνακα, και στερεώνονται επί της οροφής (στέγης), με κατάλληλα στηρίγματα. Οι αποστάσεις των στηριγμάτων δίνονται στον πίνακα που ακολουθεί σύμφωνα με το πρότυπο ΕΝ62305:
