I nverter Κ ΑΘΑΡΟΥ ΗΜΙΤΟΝΟΥ YK Series ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΦΑΡΜΟΓΕΣ ΣΥΣΚΕΥΗΣ

Transcript

1 Inverter ΚΑΘΑΡΟΥ ΗΜΙΤΟΝΟΥ YK Series ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Καθαρού ημιτόνου κύμα (THD<3%) φορτίο R Συχνότητα εξόδου : 50 / 60Hz Ανεμιστήρας ψύξης ελεγχόμενης φόρτωσης Προηγμένος μικροεπεξεργαστής Προστασία: Είσοδος μικρότερης ισχύος Είσοδος μεγαλύτερης ισχύος Υπερφόρτωσης Βραχυκυκλώματος Συναγερμός χαμηλής μπαταρίας Υπερθέρμανση ΕΦΑΡΜΟΓΕΣ ΣΥΣΚΕΥΗΣ Ηλεκτρικά εργαλεία- τρυπάνια, αλυσοπρίονα, κομπρεσσερ κ.α. Εξοπλισμός Γραφείου- ηλεκτρονικοί υπολογιστές, εκτυπωτές, οθόνες, φαξ, σαρωτές Οικιακές συσκευές- ηλεκτρικές σκούπες, ραπτομηχανές, ξυριστικές μηχανές, φωτισμοί κ.α. Ηλεκτρικές συσκευές κουζίνας- φούρνοι μικροκυμμάτων, ψυγεία και καταψύκτες,καφετιέρες, μπλεντερ, παγωτομηχανές, τοστιέρες κ.α. Βιομηχανικός εξοπλισμός- λάμπες αλογόνου, λάμπες νατρίου κ.α. Είδη οικιακής ψυχαγωγίας- τηλεοράσεις, συσκευές dvd, ηλεκτρονικά παιχνίδια, ηχοσυστήματα κ.α. Τα inverter YK Series είναι τα μοναδικά διαθέσιμα προηγμένης τεχνολογίας AC ενέργειας συστήματα. Για να πάρετε να μέγιστα από τα inverter πρέπει να εγκατσταθούν και να λειτουργήσουν σωστά Παρακαλώ διαβάστε προσεκτικά τις οδηγίες χρήσεως πριν την εγκατάσταση και τη λειτουργία των inverter. Στην εμπρόσθια όψη βρίσκουμε τον διακόπτη ON/OFF, ο οποίος κατά την εγκατάσταση πρέπει να είναι στη θέση OFF. LED ενδείξεις λειτουργίας, OLP, OVP/UVP, OTP AC έξοδος Στην πίσω πλευρά βρίσκουμε τον ανεμιστήρα ψύξης, ο οποίος δεν πρέπει να φράσεται, πρέπει να έχει τουλάχιστον 6 εκ. Απόσταση από αντικείμενα για εύκολη ροή του αέρα. Ακροδέκτες μπαταρίας: Συνδέστε 12VDC / 24VDC σε μπαταρία ή σε οποιαδήποτε άλλη πηγή ενέργειας. Το + είναι ο θετικός πόλος, το είναι οαρνητικός. Η αντίθετη πολικότητα μπορεί να κάψει την εσωτερική ασφάλεια και να καταστρέψει το inverter μόνιμα.

2 ΗΛΕΚΤΡΙΚΗ ΑΠΟΔΟΣΗ Λεπτομέρειες Μοντέλο Προϊόν ΥΚ ΥΚ Συνεχόμενη Ισχύς Εξόδου Μέγιστη Ισχύς Εξόδου Αξιολόγηση Κύμματος 1000W 1150W(3λεπτά) 2000W Τάση Εισόδου 12V 24V Εμβέλεια Τάσης Εισόδου 10-16VDC 20-32VDC Συναγερμός Υπερφόρτωσης Τάσης Εισόδου DC Διακοπή λειτουργίας λόγω υπερφόρτωσης DC Συναγερμός χαμηλής τάσης εισόδου DC Διακοπή λειτουργίας λόγω χαμηλής τάσης DC Τάση Εξόδου Συχνότητα Μέγιστη Τάση 15.5VDC 16.0VDC 10.5VDC 10.0VDC 220/230V(Ρυθμιζόμενο) RMS±3% 50/60 Hz ±0.05% (επιλέξιμη) 18Α 31.0VDC 32.0VDC 21.0VDC 20.0VDC Απόδοση (πλήρες φορτίο) 86% 88% Χωρίς Φορτίο Τάση 1.07Α 0.63Α Κυμματομορφή Εξόδου Προστασία Ενδείξεις LED Ασφάλεια Φορτίο R Καθαρού ημιτόνου <3% THD Υπερφόρτωσης, Βραχυκυκλώματος, Αντίθετη πολικότητα, Χαμηλής Τάσης Είσοδος, Υπερφόρτωση Εισόδου, Υπερθέρμανση Λειτουργία, OLP, OVP/UVP, OTP Ίση με EN Θερμοκρασία Λειτουργίας -20 C μέχρι 50 C Θερμοκρασία Αποθήκευσης Ψύξη -30 C μέχρι 70 C Ελεγχόμενη ψύξη Τάσης Διαστάσεις 306(Μ) x 178.6(Π) x 80.9(Υ) mm Βάρος 3.8 kg ΠΡΟΣΟΧΗ!!! ΜΗΝ ΣΥΝΔΕΕΤΕ ΤΟ 12V INVERTER ΣΕ 24V Ή 48V ΜΠΑΤΑΡΙΑ. ΤΟ INVERTER ΜΠΟΡΕΙ ΝΑ ΚΑΤΑΣΤΡΑΦΕΙ ΜΟΝΙΜΑ. Βάλτε τη γείωση στο έδαφος χρησιμοποιώντας #8 AWG καλώδιο ΠΡΟΣΟΧΗ!!! Η ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ INVERTER ΧΩΡΙΣ ΤΗΝ ΚΑΤΑΛΛΗΛΗ ΓΕΙΩΣΗ ΜΠΟΡΕΙ ΝΑ ΥΠΑΡΞΕΙ ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ Ή ΒΛΑΒΗΣ ΠΡΟΣΟΧΗ!!! ΗΛΕΚΤΡΟΠΛΗΞΙΑ. ΠΡΙΝ ΣΥΝΕΧΙΣΕΤΕ ΤΗΝ ΟΠΟΙΑ ΔΙΑΔΙΚΑΣΙΑ, ΕΛΕΓΞΤΕ ΠΡΟΣΕΚΤΙΚΑ ΟΤΙ ΤΟ INVERTER ΔΕΝ ΕΙΝΑΙ ΣΥΝΔΕΔΕΜΕΝΟ ΣΕ ΜΠΑΤΑΡΙΕΣ, ΚΑΙ ΟΤΙ ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΕΙΝΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΕΣ ΑΠΟ ΟΠΟΙΑΔΗΠΟΤΕ ΗΛΕΚΤΡΙΚΗ ΠΗΓΗ. ΜΗΝ ΣΥΝΔΕΕΤΕ ΤΟΥΣ ΑΚΡΟΔΕΚΤΕΣ ΕΞΟΔΟΥ ΤΟΥ INVERTER ΣΕ ΠΗΓΗ AC ΕΙΣΟΔΟΥ.

3 ΕΓΚΑΤΑΣΤΑΣΗ Η εγκατάσταση πρέπει να γίνει σε μέρος με τις ακόλουθες προδιαγραφές: -Στεγνό: Δεν πρέπει το inverter να βρέχεται ή ακόμα και να στάζει νερό πάνω του. -Δροσερό: Η κατάλληλη θερμοκρασία πρέπει να είναι μεταξύ -20 C και 50 C, όσο πιο δροσερά τόσο καλύτερα -Ασφαλές: Μην το εγκαταστείτε σε περιοχή όπου υπάρχει εύφλεκτο υλικό και κίνδυνος πυρκαγιάς, όπως αποθήκες εκρηκτικών ή καυσίμων. -Ψύξη: Αφήστε τουλάχιστον 6 εκ. κενό γύρω από το Inverter ούτως ώστες η ροή του αέρα να γίνεται εύκολα και να ψύχεται σωστά. Επιβεβαιώστε ότι το πίσω και κάτω μέρος του Inverter δεν παρεμποδίζοναι. -Μέρος καθαρό από σκόνη: Μην εγκαταστείτε το Inverter σε μέρος όπου υπάρχει σκόνη όπως ροκανίδια ξύλου ή κάτι παρεμφερές, διότι μπορεί την στιγμή που δουλεύει ο ανεμιστήρας του Inverter να εισχωρήσει σκόνη στη μονάδα. -Όχι κοντά σε μπαταρίες: Αποφύγετε την πολύ μακριά καλωδίωση, αλλά να μην εγκαταστείτε το Inverter στην ίδια περιοχή με τις μπαταρίες. Χρησιμοποιήστε τα προτεινόμενα μεγέθη, τα οποία αναφέρονται παρακάτω. ΓΡΉΓΟΡΗ ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΈΛΕΓΧΟΣ Ξεπακετάρετε και ελέγξτε ότι το inverter είναι σε θέση OFF. Συνδέστε τα καλώδια στους ακροδέκτες εισόδου στο πίσω μέρος του inverter. Ο κόκκινος ακροδέκτης είναι θετικός(+) και ο μαύρος είναι αρνητικός (-). Εισάγετε τα καλώδια στους ακροδέκτες και σφίξτε με το κατάλληλο παξιμάδι στις κλέμες με ασφάλεια. ΠΡΟΣΟΧΗ!!! ΜΠΟΡΕΙ ΝΑ ΠΑΡΑΤΗΡΗΣΕΤΕ ΣΠΙΘΑ ΟΤΑΝ ΚΑΝΕΤΕ ΤΗ ΣΥΝΔΕΣΗ, ΑΦΟΥ ΤΟ ΡΕΥΜΑ ΘΑ ΑΡΧΙΣΕΙ ΝΑ ΡΕΕΙ ΣΤΟΥΣ ΠΥΚΝΩΤΕΣ ΦΟΡΤΙΣΗΣ ΤΟΥ INVERTER. ΜΗΝ ΚΑΝΕΤΕ ΤΗ ΣΥΝΔΕΣΗ ΣΕ ΠΕΡΙΟΧΗ ΜΕ ΕΥΦΛΕΚΤΑ ΥΛΙΚΑ. ΕΚΡΗΞΗ Ή ΚΑΙ ΠΥΡΚΑΓΙΑ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΟΥΝ ΠΡΟΣΟΧΗ!!! ΣΙΓΟΥΡΕΥΤΕΙΤΕ ΟΤΙ ΟΛΕΣ ΟΙ ΣΥΝΔΕΣΕΙΣ DC ΕΙΝΑΙ ΚΑΛΑ ΣΦΙΓΜΕΝΕΣ. ΟΙ ΧΑΛΑΡΕΣ ΣΥΝΔΕΣΕΙΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΟΥΝ ΥΠΕΡΘΕΡΜΑΝΣΗ ΚΑΙ ΠΙΘΑΝΗ ΒΛΑΒΗ Πριν προχωρήσετε παρακάτω, ελέγξτε προσεκτικά ότι έχετε συνδέσει τον αρνητικό ακροδέκτη του inverter στον αρνητικό πόλο εξόδου της ηλεκτρικής πηγής. ΠΡΟΣΟΧΗ!!! Η ΑΝΤΙΘΕΤΗ ΠΟΛΙΚΟΤΗΤΑ ΜΠΟΡΕΙ ΝΑ ΚΑΨΕΙ ΑΣΦΑΛΕΙΕΣ ΕΣΩΤΕΡΙΚΑ ΤΟΥ INVERTER ΚΑΙ ΝΑ ΚΑΤΑΣΤΡΑΦΕΙ ΜΟΝΙΜΑ Η ΖΗΜΙΑ ΛΟΓΩ ΑΝΤΙΘΕΤΗΣ ΠΟΛΙΚΟΤΗΤΑΣ ΔΕΝ ΚΑΛΥΠΤΕΤΑΙ ΑΠΌ ΤΗΝ ΕΓΓΥΗΣΗ. Συνδεστε τον αρνητικο ακροδεκτη του inverter στον αρνητικο ακροδεκτη της ηλεκτρικης πηγης. καντε μια ασφαλη συνδεση. ΠΡΟΣΟΧΗ!!! ΜΠΟΡΕΙ ΝΑ ΠΑΡΑΤΗΡΗΣΕΤΕ ΣΠΙΘΑ ΟΤΑΝ ΚΑΝΕΤΕ ΤΗ ΣΥΝΔΕΣΗ, ΑΦΟΥ ΤΟ ΡΕΥΜΑ ΘΑ ΑΡΧΙΣΕΙ ΝΑ ΡΕΕΙ ΣΤΟΥΣ ΠΥΚΝΩΤΕΣ ΦΟΡΤΙΣΗΣ ΤΟΥ INVERTER. ΜΗΝ ΚΑΝΕΤΕ ΤΗ ΣΥΝΔΕΣΗ ΣΕ ΠΕΡΙΟΧΗ ΜΕ ΕΥΦΛΕΚΤΑ ΥΛΙΚΑ. ΕΚΡΗΞΗ Ή ΚΑΙ ΠΥΡΚΑΓΙΑ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΟΥΝ Θέστε τον διακόπτη στη θέση ΟΝ, θα ακουστεί ένας ήχος μπι-μπι-μπι. Μετά θα ακουστεί συνεχόμενα ο εσωτερικός συναγερμός. Αυτό σημαίνει ότι η λειτουργία είναι εντάξει. Θέστε τον διακόπτη στη θέση OFF, η λειτουργία της συσκευής διακόπτεται εντελώς.

4 AC ΓΕΊΩΣΗ Κατά τη διάρκεια της εγκατάστασης του καλωδίου AC, οι είσοδοι και έξοδοι AC της γείωσης είναι συνδεδεμένα στο inverter. Το καλώδιο γείωσης εισόδου AC πρέπει να συνδέεται με την είσοδο γείωσης από την ηλεκτρική πηγή. Το καλώδιο γείωσης εξόδου AC πρέπει να καρφωθεί στο έδαφος για τα φορτία. ΟΥΔΕΤΕΡΗ ΓΕΙΩΣΗ ΜΟΝΤΕΛΑ 120V Ο ουδέτερος αγωγός του AC κυκλώματος εξόδου του Inverter, είναι συνδεδεμένος αυτόματα στην επίγεια ασφάλεια κατά τη λειτουργία του inverter. Αυτό είναι σύμφωνα με τους διεθνείς κανόνες ασφαλείας, όπου οι αυτόνομες πηγές ενέργειες όπως το inverter έχουν τον ουδέτερο αγωγό δεμένο με τον ίδιο τρόπο όπως έχουν όλες οι πηγές ενέργειας τον ουδέτερό τους αγωγό στον διακόπτη ασφαλείας. Για τα μοντέλα που διαθέτουν ρελέ μεταφοράς, ενόσω υπάρχει AC ενέργεια και το inverter είναι σε λειτουργία bypass, ο ουδέτερος αγωγός είναι μόνο συνδεδεμένος στο διακόπτη ασφαλείας όπως απαιτείται. ΜΟΝΤΕΛΑ 230V Δεν υπάρχει σύνδεση εσωτερικά του Inverter στη γείωση. DC ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΝ Ακολουθήστε την παρακάτω διαδικασία για να συνδέσετε τα καλώδια της μπαταρίας στους DC ακροδέκτες εισόδου του inverter. Τα καλώδια πρέπει να είναι όσο πιο κοντά γίνεται( λιγότερο από 2 μέτρα) και αρκετά χοντρά ώστε να αντέξουν την ισχύ του ρεύματος που απαιτεί η εγκατάσταση σας. Τα καλώδια που δεν είναι σε επαρκή μεγέθη (πολύ μακρυά ή πολύ στενά) μπορούν να μειώσουν την απόδοση του inverter και να διακόπτεται η λειτουργία λόγω χαμηλής τάσης εισόδου. Αυτές οι χαμηλές τάσεις λόγω χαμήλης απόδοσης απότην DC τάση των καλωδίων του inverter στις μπαταρίες. Όσο πιο μακρυά και στενά είναι τα καλώδια τόσο και πιο χαμηλή είναι η απόδοση του inverter. ΠΡΟΣΟΧΗ!!! Η ΕΓΚΑΤΑΣΤΑΣΗ ΜΙΑΣ ΑΣΦΑΛΕΙΑΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΣΤΟ ΚΑΛΩΔΙΟ ΘΕΤΙΚΟΥ ΠΟΛΟΥ. ΣΕ ΑΝΤΙΘΕΤΗ ΠΕΡΙΠΤΩΣΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΖΗΜΙΑ ΣΤΟ INVERTER Η ΟΠΟΙΑ ΔΕΝ ΚΑΛΥΠΤΕΤΑΙ ΑΠΟ ΤΗΝ ΕΓΓΥΗΣΗ Αυξάνοντας το μέγεθος των καλωδίων (πιο χοντρά) μπορούν να βελτιώσουν την κατάσταση. ΠΡΟΤΕΙΝΟΜΕΝΑ ΜΕΓΕΘΗ ΚΑΛΩΔΙΩΝ ΥΚ x 25 (μέγεθος καλωδίου) 150Α(ασφάλεια γραμμής) ΥΚ x 25 (μέγεθος καλωδίου) 80Α(ασφάλεια γραμμής) Χρησιμοποιείτε πάντα καλής ποιότητας χαλκό και το μήκος να είναι το πολύ μέχρι 2 μέτρα. ΧΕΙΡΙΣΜΟΣ ΤΟΥ INVERTER Για να χειριστείτε το inverter, ανάψτε το πατώντας τον διακόπτη στη θέση ΟΝ από την μπροστινή μεριά. Το Inverter είναι τώρα έτοιμο να διοχετεύσει AC ενέργεια στα φορτία σας. Αν χειρίζεστε περισσότερα από ένα φορτίo, ανάψτε τα ξεχωριστά αφού ανάψετε το inverter. Με αυτό επιβεβαιώνετε ότι δε θα χρειαστεί το inverter να διοχετεύσει όλα τα φορτία ταυτόχρονα.

5 ΕΛΕΓΧΟΙ ΚΑΙ ΕΝΔΕΙΞΕΙΣ Ο διακόπτης ON/OFF ανάβει (ΟΝ) ή σβήνει (OFF) το inverter. Το inverter λειτουργεί με μια εμβέλεια τάσης εισόδου ανάλογα τα μοντέλα: 10.0 μέχρι 16.0VDC για 12V μοντέλα 20.0 μέχρι 32.0VDC για 24V μοντέλα Το inverter θα υποδείξει υψηλής και χαμηλής τάσης συνθήκες ως εξής: ΜΟΝΤΕΛΟ ΥΨΗΛΗΣ ΔΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑΣ ΥΨΗΛΗΣ ΣΥΝΑΓΕΡΜΟΣ ΧΑΜΗΛΗΣ ΣΥΝΑΓΕΡΜΟΣ ΧΑΜΗΛΗΣ ΔΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑΣ ΥΚ VDC 15.5VDC 10.5VDC 10.0VDC ΥΚ VDC 31.0VDC 21.0VDC 20.0VDC Χαμηλής Τάσης Είσοδος / Προστασία Υπερφόρτωσης ένδειξη: (OVP / UVP LED) Η ένδειξη υπερφόρτωσης υποδεικνύει ότι το inverter διέκοψε τη λειτουργία του διότι η τάση ειδόσου ξεπέρασε τα 12V ή 24V ανάλογα το μοντέλο που διαθέτετε. Ένδειξη Υπερθέρμανσης: (OTP LED) Η ένδειξη υπερθέρμανσης υποδεικνύει ότι το Inverter διέκοψε τη λειτουργία του λόγω υπερθέρμανσης. Το inverter μπορεί να ανεβάσει θερμοκρασία διότι λειτουργεί σε χαμηλότερες ή υψηλότερες επιδόσεις ή ακόμα και το μέρος που είναι τοποθετημένο δεν του επιτρέπει να αερίζεται σωστά. Το inverter θα λειτουργήσει αυτόματα μόλις κρυώσει. Ένδειξη Υπερφόρτισης: (OLP LED) Η ένδειξη υπερφόρτισης υποδεικνύει ότι το inverter διέκοψε τη λειτουργία του. Όταν η τάση εξόδου υπερβεί τη συνεχόμενη τάση του, τότε θα πρέπει να το χειριστείτε χειροκίνητα. ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΑΝΕΜΙΣΤΗΡΑ ΨΥΞΗΣ Ο ανεμιστήρας λειτουργεί ανάλογα την έξοδο ισχύος και την κατάσταση της θερμοκρασίας του inverter. Στην εκκίνηση του inverter και η ισχύς εξόδου είναι μικρότερη των 300W δεν λειτουργεί ο ανεμιστήρας. Αν η ισχύς εξόδου ξεπεράσει τα 300W θα ξεκινήσει η λειτουργία του ανεμιστήρα ούτως ώστε να πέσει η θερμοκρασία στο εσωτερικό του inverter. Αν ο ανεμιστήρας παρεμποδίζεται θα ανάψει η ένδειξη υπερθέρμανσης (OTP). Ο ανεμιστήρας θα συνεχίσει να λειτουργεί μέχρι να πέσει η θερμκρασία στο εσωτερικό του και τότε το inverter θα ανάψει μόνο του αυτόματα. ΣΥΝΤΗΡΗΣΗ Ελάχιστη συντήρηση απαιτείται για να διατηρήσετε τη σωστή λειτουργία του Inverter. Με ένα στεγνό πανί καθαρίζετε περιοδικά στο εξωτερικό μέρος του Inverter προς αποφυγή συσσώρευσης σκόνης και βρωμιάς. Τότε μπορείτε να σφίγγετε και τους ακροδέκτες της DC εισόδου αν είναι απαραίτητο.

6 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΠΡΟΣΟΧΗ!!! Μην ανοίγετε ή αποσυναρμολογείτε το inverter. Η απόπειρα να το επισκευάσετε μόνοι σας μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά. Σε περίπτωση που ανοίξετε ή αποσυναρμολογείσετε το Inverter μόνοι σας, δεν καλύπτεται από την εγγύηση. Κοινά προβλήματα- τηλεοπτικές παρεμβολές: Κατα τη λειτουργία του Inverter μπορεί να υπάρξουν παρεμβολές από τη λήψη κάποιων τηλεοπτικών καναλιών, αν συμβεί αυτό, τα ακόλουθα βήματα θα βοηθήσουν στο να ελαφρύνουν τα προβλήματα αυτά. Βεβαιωθείτε ότι η γείωση στο πίσω μέρος του Inverter είναι σταθερά συνδεδεμένη με τη γείωση στο οποίο το έχετε συνδεδεμένο( σπίτι, σκάφος, όχημα) Μην φορτώνετε με υψήλης τάσης φορτία το inverter την ώρα που παρακολουθείτε τηλεόραση Βεβαιωθείτε ότι η κεραία που παρέχει το σήμα στην τηλεόρασή σας είναι επαρκής (χωρίς χιόνια) και ότι χρησιμοποιείτε καλής ποιότητας καλώδιο μεταξύ της τηλεόρασης και της κεραίας Μετακινήστε την τηλεόραση όσο το δυνατόν πιο μακρυά από το Inverter Διατηρείστε την απόσταση μεταξύ της μπαταρίας και του inverter όσο πιο κοντινή γίνεται και στρίψτε τα μεταξύ τους ελαφρά. Αυτό θα μειώσει τις παρεμβολές. Πρόβλημα και Σύμπτωμα Πιθανή Αιτία Αντιμετώπιση Χαμηλής Τάσης Έξοδος (110V: VAC 220V: VAC) Χρήση μέτριας ποιότητας βολτόμετρο Χρήση υψηλής ποιότητας βολτόμετρου OLP LED αναμμένο Υπερφόρτωση Μειώστε το φορτίο Δεν υπάρχει τάση εξόδου Λάθος τάση εισόδου Δεν υπάρχει τάση εξόδου OTP LED αναμμένο Φορτίο λιγότερο από 800W Δεν υπάρχει τάση εξόδου OLP LED αναμμένο Χαμηλής Τάσης Είσοδος Υψηλής Τάσης Είσοδος Διακοπή λειτουργίας λόγω θερμοκρασίας Βραχυκύκλωμα ή λάθος καλωδίωση Υψηλή τάσης φορτία Επαναφορτίστε την μπαταρία, ελέγξτε τις συνδέσεις και τα καλώδια Βελτιώστε τη θέση του ανεμιστήρα (να μη παρεμποδίζεται από αντικείμενα ή τοίχους). Μειώστε τη θερμοκρασία περιβάλλοντος Ελέγξτε την AC καλωδίωση για βραχυκύκλωμα ή ακατάλληλη πολικότητα. Μειώστε φορτία ΕΓΓΥΗΣΗ Εγγυόμαστε ότι το προϊόν δεν είναι ελαττωματικό όσον αφορά την κατασκευή του και τα υλικά που χρησιμοποιήθηκαν, κατά τη διάρκεια ισχύος της εγγύησης σε περίπτωση βλάβης το προϊόν να επιστραφεί σε μας προς επισκευή ή αποστολή νέου. Σε περίπτωση βλάβης η αποσυναρμολόγηση ή το άνοιγμα του inverter από εσάς δεν καλύπτεται από την εγγύηση. Η εγγύηση καλύπτει εμφανή ζημιά από φυσικά αίτια ή ελλάττωμα κατασκευής, αλλοίωση στο εσωτερικό ή εξωτερικό του inverter και δεν καλύπτει την κακή διαχείριση της συσκευής όπως κακές συνθήκες περιβάλλοντος, σύνδεση σε ακατάλληλες παροχές ενέργειας (πολύ υψηλή τάση ή πολύ χαμηλή), όπως και σε περίπτωση ζημιάς λόγω αντίθετης πολικότητας. Δεν συνεπάγονται άλλες εγγυήσεις οι οποίες είναι παραφρασμένες συμπεριλαβανομένων και εγγυήσεων εμπορευσιμότητας ή και καταλληλότητας. Η επισκευή ή και η αντικατάσταση του προϊόντος είναι αποκλειστικό μας δικαίωμα και η εταιρία δε φέρει καμία ευθύνη σε ζημιές λόγω αμέλειας ή κακής διαχείρισης του προϊόντος.

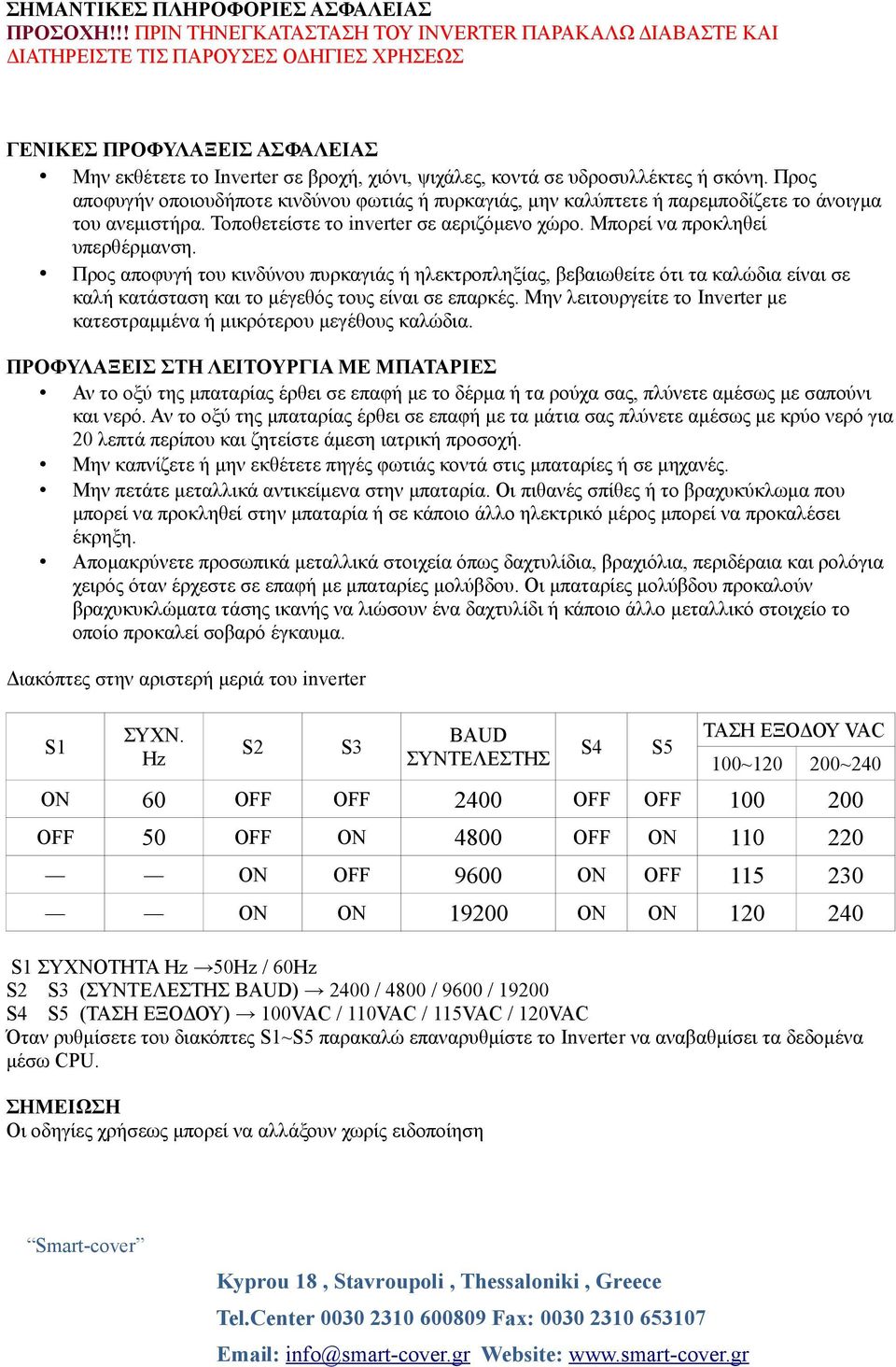

7 ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΣΟΧΗ!!! ΠΡΙΝ ΤΗΝΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ INVERTER ΠΑΡΑΚΑΛΩ ΔΙΑΒΑΣΤΕ ΚΑΙ ΔΙΑΤΗΡΕΙΣΤΕ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ ΓΕΝΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Μην εκθέτετε το Inverter σε βροχή, χιόνι, ψιχάλες, κοντά σε υδροσυλλέκτες ή σκόνη. Προς αποφυγήν οποιουδήποτε κινδύνου φωτιάς ή πυρκαγιάς, μην καλύπτετε ή παρεμποδίζετε το άνοιγμα του ανεμιστήρα. Τοποθετείστε το inverter σε αεριζόμενο χώρο. Μπορεί να προκληθεί υπερθέρμανση. Προς αποφυγή του κινδύνου πυρκαγιάς ή ηλεκτροπληξίας, βεβαιωθείτε ότι τα καλώδια είναι σε καλή κατάσταση και το μέγεθός τους είναι σε επαρκές. Μην λειτουργείτε το Inverter με κατεστραμμένα ή μικρότερου μεγέθους καλώδια. ΠΡΟΦΥΛΑΞΕΙΣ ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΜΠΑΤΑΡΙΕΣ Αν το οξύ της μπαταρίας έρθει σε επαφή με το δέρμα ή τα ρούχα σας, πλύνετε αμέσως με σαπούνι και νερό. Αν το οξύ της μπαταρίας έρθει σε επαφή με τα μάτια σας πλύνετε αμέσως με κρύο νερό για 20 λεπτά περίπου και ζητείστε άμεση ιατρική προσοχή. Μην καπνίζετε ή μην εκθέτετε πηγές φωτιάς κοντά στις μπαταρίες ή σε μηχανές. Μην πετάτε μεταλλικά αντικείμενα στην μπαταρία. Οι πιθανές σπίθες ή το βραχυκύκλωμα που μπορεί να προκληθεί στην μπαταρία ή σε κάποιο άλλο ηλεκτρικό μέρος μπορεί να προκαλέσει έκρηξη. Απομακρύνετε προσωπικά μεταλλικά στοιχεία όπως δαχτυλίδια, βραχιόλια, περιδέραια και ρολόγια χειρός όταν έρχεστε σε επαφή με μπαταρίες μολύβδου. Οι μπαταρίες μολύβδου προκαλούν βραχυκυκλώματα τάσης ικανής να λιώσουν ένα δαχτυλίδι ή κάποιο άλλο μεταλλικό στοιχείο το οποίο προκαλεί σοβαρό έγκαυμα. Διακόπτες στην αριστερή μεριά του inverter S1 ΣΥΧΝ. Hz S2 S3 BAUD ΣΥΝΤΕΛΕΣΤΗΣ S4 S5 ΤΑΣΗ ΕΞΟΔΟΥ VAC 100~ ~240 ON 60 OFF OFF 2400 OFF OFF OFF 50 OFF ON 4800 OFF ON ON OFF 9600 ON OFF ON ON ON ON S1 ΣΥΧΝΟΤΗΤΑ Hz 50Hz / 60Hz S2 S3 (ΣΥΝΤΕΛΕΣΤΗΣ BAUD) 2400 / 4800 / 9600 / S4 S5 (ΤΑΣΗ ΕΞΟΔΟΥ) 100VAC / 110VAC / 115VAC / 120VAC Όταν ρυθμίσετε του διακόπτες S1~S5 παρακαλώ επαναρυθμίστε το Inverter να αναβαθμίσει τα δεδομένα μέσω CPU. ΣΗΜΕΙΩΣΗ Οι οδηγίες χρήσεως μπορεί να αλλάξουν χωρίς ειδοποίηση Smart-cover Kyprou 18, Stavroupoli, Thessaloniki, Greece Tel.Center Fax: info@smart-cover.gr Website:
