1 ReadMyHeart Φορητός ΗΚΓ (έκδοση 2.0) Φροντίζουµε κάθε χτύπο της καρδιάς σας. DailyCare BioMedical Inc. Τι είναι ο ReadMyHeart; Ο ReadMyHeart (RMH) είναι µια φορητή συσκευή καταγραφής ΗΚΓ (ηλεκτροκαρδιογράφος), ατοµικής χρήσης και στεγνού ηλεκτροδίου, που καταγράφει την καρδιακή λειτουργία του χρήστη για τα καθηµερινά τσεκ απ του. Λαµβάνει σήµα ΗΚΓ µε ειδικά ηλεκτρόδια χωρίς να χρειάζονται πολύπλοκα καλώδια και αγώγιµη γελη (gel). Με µια απαλή πίεση του αντίχειρα επάνω στο µεµονωµένο ηλεκτρόδιο, η συσκευή θα ελέγξει το σήµα ΗΚΓ του χρήστη για περίπου 30 δευτερόλεπτα και θα καταγράψει αυτόµατα τα σήµατα των τελευταίων 15 δευτερολέπτων, ενώ τρεις µετρήσιµες παράµετροι: Μέσος σφυγµός (HR), διαστήµατα ST και QRS παρουσιάζονται ταυτόχρονα στην οθόνη. Ο ReadMyHeart καταγράφει τροποποιηµένα σήµατα ΗΚΓ (ισοδύναµα µε την επαγωγή 1 του ηλεκτροκαρδιογραφήµατος - Lead-One ECG ) από τους αντίχειρες. Οι χρήστες µπορούν επίσης να καταγράψουν τα σήµατα του ΗΚΓ προαιρετικά µέσω ενός βοηθητικού εξωτερικού ηλεκτροδίου, παρεχόµενου χωριστά, εάν η πίεση µε τους αντίχειρες δεν εξυπηρετεί λόγω της κατάστασης τους. Ο ReadMyHeart παρουσιάζει τρεις µετρήσιµες παραµέτρους, HR, ST και QRS στην οθόνη LCD, ενώ καταγράφονται όλες οι πληροφορίες, συµπεριλαµβανοµένου και του κυµατοειδούς ΗΚΓ, στην εσωτερική µνήµη. Μέσω της σύνδεσης USB και µιας απλής διαδικασίας, τα στοιχεία που καταγράφονται στη συσκευή µπορούν να µεταφερθούν σε PC / Laptop για περαιτέρω ανάλυση, βασισµένη στο λογισµικό GUI που παρέχεται µε το προϊόν. Ο ReadMyHeart δεν αντικαθιστά τον γιατρό σας, τον βοηθάει να σας παρέχει καλύτερα τις υπηρεσίες του. Η πρόληψη σώζει και βελτιώνει την ποιότητα της ζωής. Ο ReadMyHeart µπορεί να χρησιµοποιηθεί οπουδήποτε, οποιαδήποτε στιγµή, στο σπίτι, στο γραφείο, στο γυµναστήριο, παντού. Τροφοδοτείται από δύο αλκαλικές µπαταρίες AAA για περισσότερες από 300 µετρήσεις.

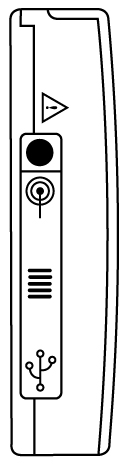

2 Περιγραφή Συσκευής Επάνω Πλευρά Οθόνη LCD Ηλεκτρόδιο Αριστερού Αντίχειρα Ηλεκτρόδιο εξιού Αντίχειρα Ρύθµιση Ηµ/νίας/Ώρας Κουµπί Έναρξης / ιακοπής / Εκκίνησης Κουµπί Μεταφοράς εδοµένων Κουµπί Ανάκτησης εδοµένων Θήκη Μπαταριών Κάτω Πλευρά Υποδοχή για Βοηθητικά Ηλεκτρόδια Συρόµενο Κάλυµµα Υποδοχών Υποδοχή Καλωδίου USB (Μεταφοράς εδοµένων)

3 Οθόνη LCD Περιγραφή Ενδείξεων Οθόνης LCD Search Ανάβει όταν αναζητάει σήµα ΗΚΓ. Αναβοσβήνει κατά τη διάρκεια της µέτρησης, και σταµατάει µε τη λήξη. Noise HR ST QRS Record Send Ανάβει όταν υπάρχουν παράσιτα (θόρυβος) ή όταν βρίσκεται εκτός φυσιολογικών ορίων. Καρδιακός σφυγµός, φυσιολογικός: σφ. / λεπτό. ιάστηµα ST, φυσιολογικά όρια: -2 2 χιλ. ιάστηµα QRS, φυσιολογικά όρια: 0,08 0,12 δευτ. Εµφανίζει αποθηκευµένα δεδοµένα. Εµφανίζεται στη µεταφορά δεδοµένων από τη συσκευή σε Η/Υ. Κατάσταση µπαταριών.

4 Πώς να καταγράψετε το ΗΚΓ σας; 1. Πιέστε το κουµπί για έναρξη. 2. Πιέστε απαλά και τους δύο αντίχειρες στα στεγνά ηλεκτρόδια αγωγιµότητας. 3. Μην κινείστε κατά τη διάρκεια της καταγραφής. Μόλις η µέτρηση ολοκληρωθεί, οι παράµετροι θα εµφανιστούν στην οθόνη LCD. 4. Καταγράψτε τα στοιχεία του ΗΚΓ σας µε τα βοηθητικά ηλεκτρόδια εάν είναι απαραίτητο. Πώς να µεταφέρετε τα στοιχεία του ΗΚΓ σας στον Η/Υ; 5. Χρησιµοποιήστε το καλώδιο USB για να συνδέσετε τον RMH µε PC / Laptop για την ανάλυση και αποθήκευση των στοιχείων. Πιέστε για να µεταφέρετε τα στοιχεία από τον RMH σε Η/Υ. 6. ιαβάστε και διαχειριστείτε τα στοιχεία του ΗΚΓ σας µε το λογισµικό του RMH για PC.

5 Τι είναι το ΗΚΓ; ΗΚΓ, η σύντµηση για το ηλεκτροκαρδιογράφηµα, είναι µια τεχνική που χρησιµοποιείται για την καταγραφή των ηλεκτρικών διεγέρσεων πριν και κατά τη διάρκεια των συσπάσεων του µυοκαρδίου. Αυτή η µέθοδος δεν προκαλεί καµία ταλαιπωρία στο χρήστη και χρησιµοποιείται συχνά για την εξέταση παθήσεων της καρδιάς, όπως το έµφραγµα του µυοκαρδίου, η ισχαιµία και η αρρυθµία. Το ΗΚΓ είναι χρήσιµο για έλεγχο: ~ Ρυθµού: είναι ο καρδιακός ρυθµός φυσιολογικός ή όχι; ~ ιαστήµατα: Είναι τα QRS ασυνήθιστα, το διάστηµα σφυγµού κανονικό ή ανώµαλο; ~ Μορφολογία: Το τµήµα του ST ανυψώνεται; Το τµήµα του ST µειώνεται; Το κύµα Τ αναστρέφεται; Εφαρµογές Για οικιακής χρήσης καταγραφή ΗΚΓ ρουτίνας. Πλεονεκτήµατα: - Στεγνά δάχτυλα - Εύχρηστος - Εύκολος στη µεταφορά (µέγεθος τσέπης) - Γρήγορη καταγραφή - Οικονοµικά αποδοτικός - Καθηµερινή φροντίδα υγείας - Φιλικός προς το χρήστη - ιεθνείς πιστοποιήσεις (CE, ISO, FDA) Εγγύηση 1 έτος

6 Η συσκευασία περιλαµβάνει: ReadMyHeart 2.0 Λογισµικό (CD) Καλώδιο USB Βοηθητικό καλώδιο ηλεκτροδίων (προαιρετικό) Εγχειρίδιο χρήσης Τεχνικές Προδιαγραφές Αντίσταση εισόδου υναµική περιοχή εισόδου Εύρος ζώνης CMRR (Συνηθέστερη τιµή απόρριψης) Μετατροπή AD Συχνότητα δειγµατοληψίας ιάρκεια καταγραφής Απεικόνιση Είσοδος Έξοδος > 10 M Ohm +/- 2 mv Hz > 60 db 12 bit 120 δείγµατα/δευτ. ~30 δευτερόλεπτα (Τα πρώτα 10 δευτ. είναι για ανίχνευση σηµάτων) Οθόνη LCD Στεγνά ηλεκτρόδια ή/και βοηθητικό καλώδιο ηλεκτροδίων ιασυνδετική θύρα USB Τροφοδοσία ρεύµατος Μπαταρίες 1.5V (AAA) X 2 Μέγεθος Βάρος Περιβαλλοντικές συνθήκες: 12 Χ 8 Χ 2 εκ. 116 g (Χωρίς µπαταρίες) Θερµοκρασία αποθήκευσης -20 C~ 50 C Θερµοκρασία λειτουργίας 10 C ~ 40 C Υγρασία 25% ~ 95% Περιοχή µετρήσεων: Σφυγµός καρδιάς Επίπεδο τµήµατος του ST ιάστηµα QRS σφ. -3 to +3 χιλ. < 0.20 δευτ. Εισαγωγή - Κεντρική ιάθεση: επιχειρήσεις αλέξη αλεξίου Βησσαρίωνος 9, Αθήνα Τ: F: E: welcome@alexalex.gr W:
