P. 1. P/No.: G1VZNZN001. Βασικές Λειτουργίες. Ver. GT-AM-GN-01

Transcript

1 P/No.: G1VZNZN001 P. 1 Βασικές Λειτουργίες Ver. GT-AM-GN-01

2 1. Διαμόρφωση Συστήματος P. 2 Μέρη που περιλαμβάνει Μονάδα GVCI (1EA) Προέκταση (1EA) Προδιαγραφές GVCI Προδιαγραφές και απαιτήσεις συστήματος Μνήμη Τάση λειτουργίας Διαστάσεις / Βάρος Μνήμη Flash 2MByte / SRAM 256KByte 7~30VDC 58 X 74 X 36 mm / 90g Ασύρματο προτοκολ. Bluetooth EDR (2.4GHz ) Ενδείξεις Υποστηριζόμενα Προτόκολλα Απαιτήσεις Συστήματος (Tablet) Οθώνη CPU Μνήμη Δίσκος (C:) OS Ασυρματο Προτ. 1 LED (Μπρός) CAN (High Speed, Low Speed, Single Wire) ISO-9141, ISO-9141-CARB, KWP-2000 SAE J1850 (VPWM,PWM) Melco Pull-Down 1200X800 ή ψηλότερη Intel Bay Trail -TZ3735F 64bit επεξεργαστής ή ανώτερος 2 GB ή μεγαλύτερη 15 GB ελευθερος χώρος η μεγαλύτερος Windows 10 (ή τελευταία έκδοση) Bluetooth 2.0 or higher

3 1. Διαμόρφωση Συστήματος P. 3 Σύνδεση στο όχημα Εντοπίστε την υποδοχή DLC του οχήματος στην πλευρά του οδηγού, γενικά κάτω από τον ταμπλό οργάνων, αλλά μπορεί να βρεθεί και σε διαφορετικές θέσεις. Συνδέστε το GVCI στην διαγνωστική υποδοχή. Εάν είναι απαραίτητο, χρησιμοποιήστε το καλώδιο προέκτασης για ευκολότερη πρόσβαση στην διαγνωστική πρίζα. Ενδείξεις LED [Μπλέ] Αναμμένο: Το GVCI είναι ενεργό αλλά δεν έχει συνδεθεί ακόμα στον υπολογιστή. [Μπλέ] Αναβοσβήνει Το GVCI συνδέθηκε στο PC [Πράσινο] Αναβοσβήνει : Η GVCI προσπαθεί να επικοινωνήσει με το όχημα ή έχει επικοινωνίσει με το σύστημα ελέγχου του οχήματος. [Κίτρινο] Αναβοσβήνει : το πρόγραμμα του GVCI αναβαθμίζεται.

4 2. Εγκατάσταση λογισμικού G-scan Tab P. 4 Εγκατάσταση λογισμικού του G-scan Tab 1 Κατεβάστε το αρχείο εγκατάστασης G-scan από τον επίσημο ιστότοπο. Αποσυμπιέστε το ληφθέν αρχείο και εντοπίστε το εκτελέσιμο "setup.exe". Εκτελέστε το setup.exe και η εγκατάσταση λογισμικού του G-scan Tab θα αρχίσει.

5 2. Εγκατάσταση λογισμικού G-scan Tab P. 5 Εγκατάσταση λογισμικού G-scan Tab 2 Βεβαιωθείτε ότι έχετε εγκαταστήσει όλες τις αναβαθμίσεις της Miscrosoft Visual C ++ ανακατανομής 2012 και 2013 για να αποτρέψετε δυσλειτουργία του Installshield Το Install Shield Wizard θα αρχίσει την εγκατάσταση του G-scan Tab. Όταν ολοκληρωθεί η εγκατάσταση του λογισμικού, εντοπίστε το εικονίδιο G-scan Tab στην επιφάνεια εργασίας του υπολογιστή και εκτελέστε το πρόγραμμα G-scanTab.

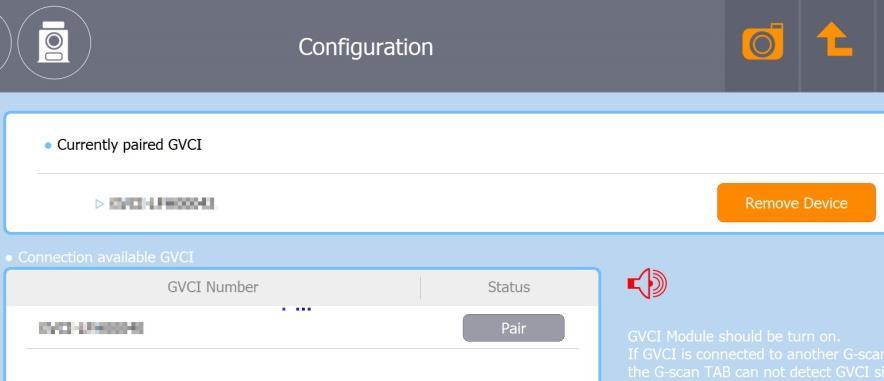

6 3. Σύνδεση G-scan Tab μέσω Bluetooth P. 6 Σύνδεση G-scan Tab Επιλέξτε [Configuration] απο το μενού του G-scan Tab και μετά [Bluetooth] Tab. Συνδέστε το GVCI στην υποδοχή DLC του οχήματος, σύντομα θα εμφανιστεί στην οθόνη ο σειριακός αριθμός του GVCI. Πατήστε πλήκτρο "Pair" και το GVCI θα συνδεθεί με τον υπολογιστή. Οταν γίνει η σύνδεση αυτή θα φαίνεται στην πάνω αριστερή πλευρά της οθώνης. Σε περίπτωση διακοπής της σύνδεσης θα εμφανίζεται σχετικό μήνυμα. Στην περίπτωση αυτή παρακαλούμε ξαναπροσπαθήστε απο κοντινότερη απόσταση.

7 4. Αναβάθμιση λογισμικού G-scan Tab P. 7 Αναβάθμιση προγράμματος Επιλέξτε [Update] απο το αρχικό μενού του G-scan Tab για να κατεβάσετε νέες αναβαθμίσεις. Οι διαθάσιμες νέες αναβαθμίσεις θα εμφανιστούν στην οθόνη. Επιλέξτε αυτές που θέλετε ή και όλες και πατήστε πλήκτρο [Update]. Αν δέν εμφανιστούν νέες αναβαθμίσεις ενώ έχετε συνδεση στο δυαδίκτιο αυτο σημαίνει ότι έχετε τις τελευταίες.

8 5. Εικονίδια και Λειτουργίες P. 8 Αρχικό Μενού G-scan Λειτουργίες αρχικού μενού Εικονίδιο Λειτουργία Περιγραφή λειτουργίας Flight Recording Ανακαλεί σωσμένα αρχεία και εικόνες για σκοπούς παρατήρησης. OBD-II Εκτελεί διάγνωση σε συστήµατα κίνησης συµβατά µε τυποποιηµένα πρωτόκολλα διάγνωσης OBD2 (EOBD). Diagnosis Εκτελεί συγκεκριµένες διαγνωστικές διαδικασίες όπως κωδικοί βλαβών, ζωντανές µετρήσεις, ενεργοποιήσεις, ειδικές λειτουργίες. Configuration Μενού διαµόρφωσης ηµεροµηνίας & ώρας, επιλογή γλώσσας, σύνδεση ασύρµατου δικτύου και άλλων πληροφοριών του χρήστη. User s Guide Εγχειρίδιο χρήστη όπου περιλαµβάνονται όλες οι πληροφορίες του τρόπου διαχείρισης και χρήσης των διάφορων µενού.

9 5. Εικονίδια και Λειτουργίες P. 9 Συμβολισμοί Εικονίδιο / Σύµβολο Τίτλος Περιγραφή Battery Εµφανίζει το επίπεδο φόρτισης της µπαταρίας. Volume Bluetooth Εµφανίζει κατάσταση ήχου ON/OFF. Ρυθµίζεται από µενού διαµόρφωσης αλλά και τον πίνακα ελέγχου των WINDOWS. Κατάσταση σύνδεσης GVCI µε Η/Υ. Λευκό: GVCI Μη Συντονισµένο. Μπλέ: GVCI Συντονισµένο. Date & Time Ένδειξη ηµεροµηνίας και ώρας του Η/Υ. Power Πλήκτρο εξόδου από Μενού ιάγνωσης. Screen Capture Σύλληψη τρέχουσας εικόνας και φύλαξης της σε φορµά φωτογραφίας. Exit Πλήκτρο εξόδου από συγκεκριµένη λειτουργία ή µενού και επιστροφή στο προηγούµενο µενού. Home Button Πλήκτρο επιστροφής στο αρχικό µενού.

10 6. Διαγνωστικές Λειτουργίες P. 10 Διαγνωστικές Λειτουργίες ιάγνωση. Έναρξη διαγνωστικής λειτουργίας από το Αρχικό Μενού [DIAGNOSIS] Επιλογή Κατασκευαστή. Επιλογή κατασκευαστή με ακολουθούμενες επιπλέον πληροφορίες σχετικές µε το όχηµα. Το δοµηµένο µενού επιλογής για συγκεκριµένο όχηµα µπορεί να διαφέρει για κάθε κατασκευαστή. Ακολουθήστε τις οδηγίες πού θα εµφανίζονται στην οθόνη του διαγνωστικού. Αυτόµατη αναζήτηση συστηµάτων. Η επιλογή Αυτόµατη Αναζήτηση θα ελέγξει την παρουσία όλων των συστηµάτων και θα αναφέρει κωδικούς βλαβών καθώς και επιπλέον λειτουργίες διάγνωσης ξεχωριστά για κάθε σύστηµα. Κωδικοί Βλαβών. Η Ανάγνωση/ ιαγραφή ΚΒ αποτελεί βασική λειτουργία διάγνωσης. Το G-Scan Tab δίνει λεπτοµερή περιγραφή των κωδικών σε δύο γραµµές χωρίς πολλά ακρωνύµια και κρυφές επεξηγήσεις κάνοντας έτσι ευκολότερη την κατανόηση τους.

11 6. Διαγνωστικές Λειτουργίες P. 11 Διαγνωστικές Λειτουργίες Ανάλυση Λειτουργιών Βασική διαγνωστική λειτουργία του G-Scan Tab. Παρέχει όλες τις πληροφορίες και τις τιµές λειτουργίας συστήµατος, ζωντανές µετρήσεις τιµών εισόδου και εξόδου της µονάδας Ελέγχου. Γραφικές Παραστάσεις Οι Άλφα-Νουµερικές µετρήσεις µπορεί γρήγορα και απλά να µετατραπούν σε γραφικές παραστάσεις µε ένα απλό κλικ. οι Γραφικές παραστάσεις, βοηθούν τον τεχνικό να παρατηρήσει και να συγκρίνει λεπτοµέρειες. Τεστ Ενεργοποιήσεων Η λειτουργία ενεργοποιήσεων αποτελεί ακόµη µια βασική διαγνωστική λειτουργία του G-Scan Tab. Ο τεχνικός µπορεί να ελέγξει την λειτουργία περιφερειακών της Μονάδας Ελέγχου µέσω ενεργοποίησης/ απενεργοποίησης. Ειδικές Λειτουργίες Επιπλέον των λειτουργιών ανάγνωσηςδιαγραφής Κωδικών Βλαβών, Ζωντανών Μετρήσεων, Ενεργοποιήσεων και πληροφοριών συστηµάτων, το G-Scan Tab παρέχει και ένα ευρύ φάσµα Κωδικοποιήσεων, Προσαρµογών και Αρχικοποιήσεων.
