1 ADMINISTRACINĖS PASKIRTIES PASTATO, VYTAUTO G. 28, MARIJAMPOLĖ (Unikalus numeris : ) IŠSAMUS ENERGIJOS VARTOJIMO AUDITAS Pareigos Kval. atestato Nr. V. Pavardė Parašas Auditorius Nr Gediminas Šilanskas Užsakovas Adresas Telefonas Faksas El. paštas Vį Turto Bankas Kęstučio g. 45, LT Vilnius info@turtas.lt Vilnius,

2 TURINYS Lentelių sąrašas... 3 Apibendrinimas Bendros žinios Energijos ir šalto vandens sąnaudų balansai Energijos ir šalto vandens faktinės sąnaudos ir išlaidos per paskutinius dvejus kalendorinius metus Energijos ir šalto vandens sąnaudų balansai Energijos ir šalto vandens sąnaudų balansas, perskaičiuotas norminiam šildymo sezonui Atliktos analizės apie energijos ir šalto vandens sąnaudas ir išlaidas rezultatai ir išvados Pastato faktiniai, projektiniai perskaičiuoti norminiams metams, bei šilumos nuostoliai po modernizavimo Atliktų matavimų rezultatai Matavimo prietaisai Matavimų rezultatai, palyginimas su norminėmis, išvados Objekto ir atskirų pastato atitvarų analizė Pastato išorinių atitvarų būklės įvertinimas, nurodant atskirų išorinių atitvarų pavadinimus, jų tipus, plotus, šilumos perdavimo koeficientus Pastato išorinių atitvarų šilumos nuostoliai bendrame pastato šilumos nuostolių balanse Energijos ir šalto vandens taupymo priemonių įgyvendinimo pastatų išorinėse atitvarose pasiūlymai, galimų energijos ir šalto vandens sutaupymų apskaičiavimo rezultatai bei taupymo priemonių diegimui reikalingų investicijų apskaičiavimas Objekto ir statinio inžinerinių sistemų analizė Statinio inžinerinių sistemų būklės įvertinimas, energijos ir šalto vandens nuostolių dydis pastato energijos ir šalto vandens sąnaudų balanse Energijos ir šalto vandens taupymo priemonių įgyvendinimo statinio inžinerinėse sistemose pasiūlymai, energijos ir šalto vandens galimų sutaupymų apskaičiavimo rezultatai bei taupymo priemonių diegimui reikalingų investicijų apskaičiavimas Informacija apie siūlomų įgyvendinti energijos ir šalto vandens taupymo priemonių ekonominio efektyvumo rodiklius Apskaičiuoti ekonominio efektyvumo rodikliai energijos ir šalto vandens taupymo priemonėms ir energijos ir šalto vandens taupymo priemonių grupėms Apskaičiuotų investicijų energijos ir šalto vandens taupymo priemonėms įdiegti vertinimas Literatūra Priedai Naudojama įranga

3 LENTELIŲ SĄRAŠAS 1. lentelė. Faktiniai šilumos nuostoliai per išorines atitvaras 2015 metais lentelė. Esami ir norminiai / projektuojami šilumos perdavimo koeficientai lentelė. Energijos taupymo priemonių grupės lentelė. 1 ETPG lentelė. Duomenys apie pastatą lentelė. Pastato patalpų plotai lentelė. Pastato patalpų tūriai lentelė. Pastato atitvaros lentelė. Pastato fasadų plotai lentelė. Pastato stogo plotas lentelė. Pastato angų ir durų matmenys lentelė. Pastato vėdinimo sistema lentelė. Pastato karšto vandens tiekimo sistema lentelė. Pastato šildymo sistema lentelė. Pastato šildymo sistemos reguliavimas ir šiluminis komfortas lentelė. Pastato šilumos energijos ir karšto vandens apskaita lentelė. Pastato elektros energijos apskaita lentelė. Pastato šalto vandens apskaita lentelė. Duomenys apie pastato atitvarų ir statinio inžinerinių sistemų modernizavimą lentelė. Energijos ir šalto vandens sąnaudų ir išlaidų suvestinė, 2014 m lentelė. Energijos ir šalto vandens sąnaudų ir išlaidų suvestinė, 2015 m lentelė. Išoriniai ir vidiniai šilumos pritekėjimai į pastato patalpas lentelė. Šilumos pritekėjimo per langus skaičiavimas lentelė. Šilumos nuostolių šildymo sistemos vamzdynuose skaičiavimas lentelė. Elektros energijos sąnaudų balansas lentelė. Išsamiojo Energijos, energijos išteklių ir šalto vandens vartojimo audito išvesties rodikliai lentelė. Pastato faktiniai šilumos nuostoliai lentelė. Pastato šilumos nuostoliai perskaičiuoti norminiam šildymo sezonui lentelė. Pastato šilumos nuostoliai po pastato modernizavimo perskaičiuoti norminiam šildymo sezonui lentelė. Pastato šilumos nuostoliai po pastato modernizavimo perskaičiuoti norminiam šildymo sezonui siekiant A energinio naudingumo klasės lentelė. Pastato faktiniai šilumos nuostoliai balandžio dienomis lentelė. Išorinių sienų konstrukcijos aprašymas lentelė. Langų ir durų konstrukcijų aprašymas lentelė. Stogo konstrukcijos aprašymas lentelė. Grindų aprašymas lentelė. Pasiūlymai/rekomendacijos pastato išorinėms atitvaroms lentelė. Plastikiniams langams siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Mediniams langams siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Cokolio šiltinimui siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Išorinėms sienoms siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Sutapdinto stogo šiltinimui siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Grindims ant grunto siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Rūsio perdangos šiltinimui siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Perdangos besiribojančios su išore šiltinimui siūlomų diegti taupymo priemonių ekonominis vertinimas

4 45. lentelė. Išorinėms sienoms (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Cokolio šiltinimui (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Šlaitiniam stogui (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Perdangai po nešildoma pastoge šiltinti (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Sutapdinto stogo šiltinimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Grindų ant grunto šiltinimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Durų keitimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Vartų keitimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Perdangos besiribojančios su išore šiltinimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Perdangos virš nešildomo rūsio šiltinimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas lentelė. Šiluminės energijos sutaupymai pastato išorės atitvarose lentelė. Šiluminės energijos sąnaudos pastato išorės atitvarose lentelė. Šiluminės energijos sutaupymai pastato išorės atitvarose (A klasė) lentelė. Šiluminės energijos sąnaudos pastato išorės atitvarose (A klasė) lentelė. Šildymo ir karšto vandens sistemų aprašymas lentelė. Vėdinimo sistemos aprašymas lentelė. Pastato šilumos nuostolių dėl vėdinimo ir infiltracijos skaičiavimas lentelė. Elektros instaliacijos ir apšvietimų sistemos aprašymas lentelė. Šalto vandens tiekimo ir nuotekų sistemų aprašymas lentelė. Pasiūlymai/rekomendacijos statinio inžinerinėms sistemoms lentelė. Šildymo sistemos modernizavimo ekonominis vertinimas lentelė. Vėdinimo sistemų modernizavimo (atnaujinimo) ekonominis vertinimas lentelė. Karšto vandens sistemos modernizavimo (atnaujinimo) ekonominis vertinimas lentelė. Elektros instaliacijos ir apšvietimo sistemos rekonstrukcijos ekonominis vertinimas lentelė. Skaičiavimuose naudojamos prielaidos lentelė. Planuojamų įdiegti taupymo priemonių gyvavimo laikas lentelė. Siūlomų energijos taupymo priemonių ekonominio efektyvumo rodikliai lentelė. Energijos taupymo priemonių grupės lentelė. Šiluminės energijos sąnaudos po pastato modernizavimo lentelė. 1 ETPG Pasiekiama C energinio naudingumo klasė lentelė. 2 ETPG Pasiekiama B energinio naudingumo klasė lentelė. 3 ETPG Pasiekiama A energinio naudingumo klasė lentelė. Langų skaičiuojamoji lentelė lentelė. Durų skaičiuojamoji lentelė lentelė. Išmetamų šiltnamio efektą sukeliančių dujų kiekio sumažinimo skaičiavimo lentelė Pagrindinio pastato šlaitinio stogo šilumos perdavimo koeficiento skaičiavimas Salės šlaitinio stogo šilumos perdavimo koeficiento skaičiavimas Perdangos po nešildoma pastoge šilumos perdavimo koeficiento skaičiavimas Grindų ant grunto šilumos perdavimo koeficiento skaičiavimas Išorės sienų šilumos perdavimo koeficiento skaičiavimas Išorės sienų, radiatorių nišose šilumos perdavimo koeficiento skaičiavimas Šiltintų išorės sienų šilumos perdavimo koeficiento skaičiavimas Perdangos besiribojančios su išore šilumos perdavimo koeficiento skaičiavimas Rūsio perdangos šilumos perdavimo koeficiento skaičiavimas Temperatūros svertinio vidurkio skaičiavimo lentelė Kainos pagrindimo lentelė

5 APIBENDRINIMAS Šio energijos vartojimo audito tikslas išanalizuoti statinio išorinių atitvarų, inžinerinių sistemų būklę ir vadovaujantis gautais rezultatais bei metodika, pasiūlyti tinkamas energijos taupymo priemones, kurios pagerintų komfortines bei higienos sąlygas, padidintų pastato ir/ar atskirų atitvarų/dalių ilgaamžiškumą bei nustatyti jų ekonominį efektyvumą. Energijos vartojimo auditas negali būti naudojamas kaip pagrindas tiksliems darbų kiekiams ir tiksliai darbų bei medžiagų kainai nustatyti, kadangi rengiant energijos vartojimo auditą: neatliekami tikslūs matavimai, remiamasi pateikta technine dokumentacija, kuri gali skirtis nuo faktinės situacijos; neįvertinami visi galimi privalomieji projektavimo sąlygų sąvado reikalavimai; neatliekami inžineriniai tyrimai (gruntų būklės nustatymas, pastato laikančiųjų konstrukcijų savybių nustatymas). Objekto energijos vartojimo audito ataskaitą sudaro šie pagrindiniai skyriai: Apibendrinimas; Bendros žinios apie statinį; Energijos ir šalto vandens sąnaudų balansai; Objekto ir atskirų pastato atitvarų analizė; Objekto ir statinio inžinerinių sistemų analizė; Energijos taupymo priemonių ekonominio efektyvumo įvertinimas; Naudotos literatūros sąrašas; Priedai. Šiame audite analizuojamas Administracinės paskirties pastatas, esantis Vytauto g. 28, Marijampolė. Pastatas baigtas statyti 1999 m. Šiuo metu pastatas atitinka E energinio naudingumo klasę skaičiuojant su NRG 3 programa ( versija). Remiantis vizualine apžiūra, atliktais matavimais ir užsakovo pateiktais duomenimis, nustatyta, kad pastato išorės sienos, sutapdintas stogas, perdanga besiribojanti su išore, rūsio perdanga bei grindys ant grunto neatitinka keliamų reikalavimų, t.y. šių išorinių atitvarų šiluminės varžos yra per mažos, todėl šildymo sezono metu gaunami viršnorminiai šilumos nuostoliai, neefektyviai panaudojama šiluminė energija. Šioje ataskaitoje pateiktas pastato esamos būklės įvertinimas ir pastato paskirties higienos normas bei statybos techninius reikalavimus atitinkantys sprendimai šiai būklei pagerinti. 5

6 1 lentelėje pateikiame pastato faktinius šilumos nuostolius 2015 metais patiriamus per išorines atitvaras. 1. lentelė. Faktiniai šilumos nuostoliai per išorines atitvaras 2015 metais Išorės atitvaros pavadinimas MWh/metus Išorės sienos nešiltintos 81,99 Išorės sienos nešiltintos, radiatorių nišose 11,76 Išorės sienos šiltintos 9,21 Mediniai langai (nauji) 43,38 Plastikiniai langai 2,11 Stoglangiai 3,53 Lauko durys pvc 0,59 Lauko durys med 1,23 Plastikiniai šiltinti vartai 3,82 Šlaitinis salės stogas (šiltintas) 5,68 Šlaitinis pagrindinio pastato stogas (šiltintas) 3,27 Perdanga po nešildoma pastoge (šiltinta) 6,32 Sutapdintas stogas 2,74 Grindys ant grunto 4,68 Perdanga virš nešildomo rūsio 42,37 Perdanga besiribojanti su išore 1,56 2 lentelėje pateikiame esamus ir projektuojamus šilumos perdavimo koeficientus. Atitvarų šilumos perdavimo koeficientai buvo apskaičiuoti, o skaičiavimai pateikti ataskaitos prieduose. Kitų išorės atitvarų šilumos perdavimo koeficientai buvo nustatyti remiantis STR :2012 Pastatų energinis naudingumas. Energinio naudingumo sertifikavimas.. 2. lentelė. Esami ir norminiai / projektuojami šilumos perdavimo koeficientai Išorės atitvaros pavadinimas Esamas šilumos perdavimo koeficientas U (W/m²K) Norminiai/ projektuojami šilumos perdavimo koeficientas U (W/m²K) Išorės sienos nešiltintos 1,08 0,25 Išorės sienos nešiltintos, radiatorių nišose 1,48 0,25 Išorės sienos šiltintos 0,24 0,24 Mediniai langai (nauji) 1,70 1,10 Plastikiniai langai 1,70 1,10 Stoglangiai 1,70 1,10 Lauko durys pvc 1,70 1,60 Lauko durys med 2,20 1,60 Plastikiniai šiltinti vartai 2,20 1,60 Šlaitinis salės stogas (šiltintas) 0,24 0,20 Šlaitinis pagrindinio pastato stogas (šiltintas) 0,19 0,19 Perdanga po nešildoma pastoge (šiltinta) 0,30 0,20 Sutapdintas stogas 0,94 0,20 Grindys ant grunto 1,00 0,30 Perdanga virš nešildomo rūsio 1,40 0,30 Perdanga besiribojanti su išore 0,62 0,20 Atlikus duomenų analizę bei skaičiavimus, siūlomos trys pagrindinės energijos taupymo priemonių grupės, kurios suskirstytos pagal paprastąjį atsipirkimo laiką ir taip, kad įgyvendinus energiją taupančias priemones pastatas atitiktų ne žemesnę kaip C energinio naudingumo klasę (projektiniai pastato energinio naudingumo sertifikatai pateikti audito ataskaitos prieduose, skaičiuota su NRG3 programos versija): 6

7 Energijos taupymo priemonių grupė (1 ETPG), kurių PAL - 30 metų siekiant C energinio naudingumo klasės; Energijos taupymo priemonių grupė (2 ETPG), kurių PAL - 39 metai siekiant B energinio naudingumo klasės; Energijos taupymo priemonių grupė (3 ETPG), kurių PAL metų siekiant A energinio naudingumo klasės. 3. lentelė. Energijos taupymo priemonių grupės 1 ETPG (Eur) 2 ETPG (Eur) 3 ETPG (Eur) Plastikinių langų keitimas , ,23 Medinių langų keitimas , ,62 Stoglangių keitimas ,56 Durų keitimas A klasė 2507, ,32 Vartų keitimas A klasė ,40 Išorės sienų ir cokolio šiltinimas iš išorės , ,24 - Išorės sienų ir cokolio šiltinimas iš išorės A klasė ,04 Sutapdinto stogo šiltinimas ,82 - Šlaitinio stogo šiltinimas A klasė ,41 Perdangos po nešildoma pastoge šiltinimas A klasė 4928, ,16 Sutapdinto stogo šiltinimas A klasė 3918, ,68 Grindų ant grunto šiltinimas A klasė ,34 Grindų ant grunto šiltinimas ,34 - Perdangos besiribojančios su išore šiltinimas ,77 - Perdangos besiribojančios su išore šiltinimas A klasė 2345, ,03 Perdangos virš nešildomo rūsio šiltinimas ,17 - Perdangos virš nešildomo rūsio šiltinimas A klasė 17421, ,77 Šildymo sistemos atnaujinimas (modernizavimas) 28673, ,87 Karšto vandens sistemos atnaujinimas (modernizavimas) 7685, ,02 Vėdinimo sistemos atnaujinimas (modernizavimas) ,79 Elektros instaliacijos atnaujinimas (modernizavimas) ,60 Viso investicijų: , , ,83 Viso investicijų su inžinerinėmis paslaugomis: , , ,49 Investicijos Eur/m² šildomo ploto 95,98 103,27 331,01 Apskaičiavus ekonominio efektyvumo rodiklius energijos taupymo priemonėms, bei išanalizavus gautus duomenis, nustatyta, kad efektyviausias išorės sienų, rūsio perdangos bei grindų ant grunto šiltinimas. Didžiausi sutaupymai pasiekiami pastatą modernizuojant kompleksiškai. Pirmos energijos taupymo priemonių grupės paprastasis atsipirkimo laikas yra 30 metų. Įgyvendinus visus šioje priemonių grupėje numatytus darbus, pagerės šiluminiai pastato atitvarų parametrai ir patalpų mikroklimatas, bus taupoma energija. Atsižvelgiant į tai, pirma grupė siūloma kaip prioritetinė: 7

8 1 Energijos taupymo priemonių grupė (ETPG): 4. lentelė. 1 ETPG Energijos taupymo priemonės Investicijos Sutaupymai Ekonominio efektyvumo rodikliai Bendros investicijos, Eur (su PVM) Investicijos Eur/m² š.pl. Eur/metus MWh/ metus Eur/m² š.pl. procentais (%) Paprastasis atsipirkimo laikas (PAL), metai Tikrasis atsipirkimo laikas (TAL), metai Sutaupytos energijos kaina (SEK), Eur/MWh Išorės sienų ir cokolio šiltinimas iš išorės ,24 57, ,86 54,04 1,78 26,2% Perdangos po nešildoma pastoge šiltinimas A klasė 4928,16 2,32 229,53 3,29 0,11 1,6% Sutapdinto stogo šiltinimas A klasė 3918,68 1,84 128,58 1,84 0,06 0,9% Perdangos besiribojančios su išore šiltinimas A klasė 2345,03 1,10 66,76 0,96 0,03 0,5% Durų keitimas A klasė 2507,32 1,18 42,53 0,61 0,02 0,9% Perdangos virš nešildomo rūsio šiltinimas A klasė 17421,77 8, ,57 23,69 0,78 11,5% Šildymo sistemos atnaujinimas (modernizavimas) 28673,87 13, ,54 14,44 0,47 7,0% Karšto vandens sistemos atnaujinimas (modernizavimas) 7685,02 3,61 913,69 2,14 0,43 9,4% VISO ,08 89, ,97 97,26 3,19 47,1% Projektavimo ir inžinerinės paslaugos ,56 6, Projektavimo darbai 9.614,56 4, Statybos techninė priežiūra 1.869,50 0, Projekto ekspertizė 934,75 0, Statinio projekto vykdymo priežiūra 934,75 0, VISO (su inž. Paslaugomis) ,64 95, ,97 97,26 3, Būtina atsižvelgti į tai, kad pasiūlytos energijos taupymo priemonės ne tik padeda taupyti šiluminę energiją, bet ir pagerina konstrukcijų ir inžinerinių sistemų fizinę bei estetinę būklę. Skaičiuojant energijos sutaupymus nebuvo vertinama vartotojo elgsena, įtakojanti energijos resursų sąnaudas. Investicijų kainos nustatytos remiantis sustambintais statybos darbų kainų apskaičiavimais pagal 2015 m. spalio mėnesio UAB Sistela skaičiuojamąsias statybos resursų rinkos kainas. Visi energiniame audite pateikiami pasiūlymai yra kaip prieš projektiniai sprendimai projektavimo darbams atlikti. Atliekant atnaujinimo (modernizavimo) darbus papildomai gali reikėti atlikti kitus remonto darbus, nesusijusius su energijos resursų taupymu. Todėl šiame energijos vartojimo audito ataskaitoje ir pateikiamuose skaičiavimų rezultatuose gali būti nenumatytos ir neatsispindėti kai kurios išlaidos. Paskaičiuotos darbų apimtys gali būti nepilnos dėl atliktų skaičiavimo netikslumų remiantis esama technine dokumentacija. Skelbiant darbų atlikimo konkursą, statybos darbus vykdančios organizacijos objekte turi atlikti visus tam reikalingus skaičiavimus ir apmatavimus. 8

9 1. BENDROS ŽINIOS Žemiau esančiose lentelėse pateikti išsamaus energijos vartojimo audito, atlikto pagal Lietuvos Respublikos ūkio ministro 2008 m. balandžio 29 d. įsakymu Nr patvirtintą Išsamiojo energijos, energijos išteklių ir šalto vandens vartojimo audito atlikimo viešojo naudojimo paskirties pastatuose metodiką, įvesties duomenys apie Administracinės paskirties pastatą, esantį Vytauto g. 28, Marijampolė. Situacijos planas 5. lentelė. Duomenys apie pastatą 1. Duomenys apie viešojo naudojimo paskirties pastatą (toliau pastatas) 1.1. Pastato paskirtis Administracinė (visų trijų korpusų) 1.2. Adresas Vytauto g. 28, Marijampolė LT Pastato valdytojas arba jo įgaliotas asmuo, telefonas, elektroninis paštas Kristina Bernotaitė VĮ Turto bankas Tel Mob Pastato aukštų skaičius 3 aukštai ir mansarda 1.5. Laiptinių kiekis ir jų apibūdinimas 2 gelžbetoninės laiptinės 9

10 1.6. Darbuotojų, lankytojų skaičius Darbuotojų skaičius - 50, Lankytojų skaičius Pastato pastatymo metai Statybos metai m Pastate kitam juridiniam ar fiziniam asmeniui priklausančios patalpos Nėra Pastato nešildomos patalpos (rūsys, pastogė, garažai ir pan.) Rūsys Pastato geometriniai matmenys (ilgis x plotis x aukštis virš žemės) 41,27 x 30,18 x 14,30 m Pastato patalpų aukštis nuo grindų iki lubų Kabinetų - 3,24 m Vidutinis rūsio ir cokolio aukštis, langų kiekis rūsyje Vidutinis rūsio aukštis ~2,18 m. 6. lentelė. Pastato patalpų plotai 2. Pastato patalpų (toliau patalpos) plotas, m Patalpų bendrasis plotas (iš viso) 2322,32 m Patalpų bendrasis pagrindinis plotas 1736,92 m Pagalbinių patalpų plotas 585,40 m Kitiems juridiniams ar fiziniams asmenims priklausančių patalpų pastate plotas Nėra 2.5. Bendrasis šildomų patalpų plotas (Su šildomom laiptinėm) 2126,61 m Garažų (atskirai šildomų ir nešildomų) plotas 135,03 m² 2.7. Rūsio (pusrūsio) plotas 328,91 m Pastogės plotas 351,17 m² Laiptinių plotas 133,20 m Kiekviename aukšte esančių šildomų patalpų grindų plotai 1a ,98 m 2 2a ,70 m 2; 3a - 547,75 m² ; 4a - 556,22 m²; Mansarda - 438,26 m². 7. lentelė. Pastato patalpų tūriai 3. Pastato patalpų tūriai, m Pastato tūris 6777,75 m Rūsio tūris 765,55 m 3 8. lentelė. Pastato atitvaros 4. Pastato atitvaros 4.1. Laikančiosios konstrukcijos (pvz.: plytų mūras arba gelžbetonio paneliai) Plytų mūras 4.2. Pertvaros (pvz.: plytų mūras arba gelžbetonio paneliai) Plytų mūras tinkuotas iš vidaus ir išorės 4.3. Išorinės sienos (pvz.: iš 30 cm gelžbetonio plokščių, neapšiltintos, tinkuotos iš vidaus) Dalis pastato sienų apšiltintos 15cm putų polistirolu 1998m. Likusi dalis - nešiltinta Grindys ant grunto (pvz.: 30 cm gelžbetonio plokštė, medinės grindys ant gulekšnių, apšiltintos 5 cm Gelžbetonio plokštė, neapšiltintos. mineralinės vatos sluoksniu) 4.5. Aukšto perdenginys (pvz.: 30 cm gelžbetonio plokštė, medinės grindys ant gulekšnių, neapšiltintos, tarpas 10 Aukšto perdenginys gelžbetoninių plokščių cm) Stogas (pvz.: plokščias, neapšiltintas, arba šlaitinis, su apšiltinta pastoge šlaite 20 cm mineralinės vatos sluoksniu) 4.7. Langai (pvz.: mediniais atskirais rėmais su dvigubu įstiklinimu, su orlaidėm, 50% balkonų įstiklinta, dalis langų užsandarinta) 4.8. Kita Dalis pastato stogo šlaitinis, dengtas skardos danga. Stogo šlaitai apšiltinti 25 cm akmens vatos 1998m. Perdanga po nešildoma pastoge šiltinta 10cm akmens vatos 1998m. Salės stogas šiltintas 20cm akmens vatos 1998m. Likusi dalis sutapdintas, nešiltintas, danga sena. Pastato langai 1995 m. pakeisti medinės konstrukcijos, su dvikameriniu stiklo paketu langais. Mansardoje langai pakeisti 1998m. Pagrindinės įėjimo lauko durys PVC konstrukcijos. Likusios durys senos medinės. 10

11 9. lentelė. Pastato fasadų plotai 5. Pastato fasadų plotai, m Fasadas (toliau F) F1 F2 F3 F F orientacija (pvz., Šiaurė / Rytai / Pietryčiai ) Š R P V 5.3. Sienos (be langų ir durų) 268,75 448,18 273,34 529, Langai (įskaitant laiptinių langus) 36,20 104,66 76,41 115, Lauko durys 21,60 6,78 0,00 4, F atitvarų plotų suma 326,55 559,62 349,75 648, lentelė. Pastato stogo plotas 6. Pastato stogo plotas, m Stoglangių plotas 25,83 m² 6.2. Bendras stogo plotas 608,67 m lentelė. Pastato angų ir durų matmenys 7. Pastato angų ir durų matmenys, m 7.1. Pagrindiniai langai 1,72 x 2,17; 1,72 x 2,07; 1,72 x 1,57 m Laiptinių langai 8,84 x 1,41 m.; 8,84 x 0,88m Lauko durys 2,85 x 1,50 m.; 2,48 x 1,00 m Kita: lentelė. Pastato vėdinimo sistema 8. Pastato vėdinimo sistema 8.1. Tipas (pvz.: natūrali kanalinė, mechaninė ir t. t.): Natūrali kanalinė ventiliacija. Dalyje kabinetų sumontuoti buitiniai mechaninio ištraukimo ventiliatoriai Vėdinimo būklės apibūdinimas (pvz.: nėra traukos, rasoja sienos ir stiklų paviršiai, pastebėti pelėsiai ir t. t.) Patalpų vėdinimas nepakankamas, jaučiamas blogas kvapas Vėdinimo sistemos darbo laikas per parą Pagal poreikį. 13. lentelė. Pastato karšto vandens tiekimo sistema 9. Pastato karšto vandens tiekimo sistema 9.1. Karšto vandens (toliau KV) ruošimo apibūdinimas 9.2. KV šilumokaitis (pvz., nežinomas / vamzdelinis 2 sekcijos, kiekviena iš jų po 2 m ilgio) 9.3. KV vamzdynų izoliacijos būklė (atskirai magistralės ir stovai) 9.4. KV cirkuliacijos apibūdinimas (pvz.: atsukus KV čiaupą ilgai bėga šaltas vanduo cirkuliacija bloga arba jos nėra) Karštas vanduo ruošiamas pastato šilumos punkte, automatizuotai. Plokštelinis šilumokaitis. Dalis vamzdyno pakeista nauju plastikiniu ir plieniniu vamzdynu. Izoliacija prasta, netinkama karšto vandens sistemai. Cirkuliacija yra. Vamzdynų izoliacija prastos būklės KV temperatūra 55 C. 14. lentelė. Pastato šildymo sistema 10. Pastato šildymo sistema (toliau ŠS) Šilumos energijos šaltinis (pvz.: šilumos punktas ar vietinė katilinė) Šilumos paskirstymas ŠS stovuose (viršutinis ar apatinis) Pastato rūsio patalpose įrengtas šilumos punktas. Pastato šildymo sistema vienvamzdė apatinio paskirstymo. Magistraliniai vamzdynai sumontuoti nešildomo rūsio patalpose prie sienų. Magistraliniai vamzdynai seni, izoliacijos būklė bloga Magistralinių vamzdynų izoliacija (izoliuoti vamzdynai ar ne; kiek procentų vamzdynų izoliuota) ŠS prijungimas šilumos punkte (priklausomas / nepriklausomas) Priklausomas Šilumos punkto tipas (elevatorinis / su šilumokaičiu / kitoks nurodyti, koks) Su dvieigiu vožtuvu Vyraujantys šildymo prietaisai (sekciniai ketiniai / plokšti Dalis šildymo prietaisų sekciniai, ketiniai 11

12 plieniniai) radiatoriai. Likusi dalis pakeista naujais skardiniais 1998m. 15. lentelė. Pastato šildymo sistemos reguliavimas ir šiluminis komfortas 11. ŠS reguliavimas ir šiluminis komfortas ŠS reguliavimas (automatinis ar rankinis; pagrindinio veiklos ciklo trukmė) Vidutinė šildymo sezono patalpų vidaus temperatūra (apytikriai) Pastato patalpų oro temperatūros apibūdinimas (ar yra šildomų patalpų, kuriose yra gerokai šalčiau ar šilčiau?) Ar kas nors keitė radiatorius atskirose patalpose ir ar tai turėjo įtakos kitoms patalpoms? Automatinis reguliavimas. Pagrindinio veiklos ciklo trukmė 24 val./parą, 7 paros per savaitę. Patalpose temperatūrinio žeminimo nėra. ~ 20,5 C. Šildymo sistema nesubalansuota. Patalpose sumontuoti termostatiniai ventiliai su termostatinėmis galvomis 1998m. Dalis pakeista 1998m. Įtakos neturėjo. 16. lentelė. Pastato šilumos energijos ir karšto vandens apskaita 12. Pastato šilumos energijos ir KV apskaita Ar yra pastato atsiskaitomieji šilumos apskaitos prietaisai? Yra Ar yra bendri atsiskaitomieji pastato karšto vandens apskaitos prietaisai? Nėra Ar šilumos energija KV ruošti registruojama (atskiru atsiskaitomuoju KV apskaitos prietaisu / ar kartu su šildymu / Neregistruojama. neregistruojama) 17. lentelė. Pastato elektros energijos apskaita 13. Pastato elektros energijos apskaita Elektros apskaitos prietaisai, jų techninės charakteristikos Indukciniai elektros energijos skaitikliai Objekto saugumo tiekimo kategorija II Taikomi elektros energijos tarifai 0,11 Eur/kWh (vidurkis, pagal pateiktas elektros sąnaudas ir išlaidas) Pagrindiniai elektros energijos vartojimo įrenginiai Patalpų apšvietimas, bendroms reikmėms tenkinti. 18. lentelė. Pastato šalto vandens apskaita 14. Pastato šalto vandens apskaita Šalto vandens apskaitos prietaisai, jų charakteristikos Šalto vandens skaitiklis (Komunalinis vandentiekis) Taikomi šalto vandens tarifai Šaltas vanduo tiekiamas centralizuotai iš miesto vandentiekio 1 m³ kaina pagal pateiktas sąnaudas ir išlaidas 1,74 Eur (vidurkis, pagal pateiktas šalto vandens sąnaudas ir išlaidas) Pagrindiniai šalto vandens naudojimo įrenginiai San. mazgai, karšto vandens ruošimui, bendroms reikmėms tenkinti. 19. lentelė. Duomenys apie pastato atitvarų ir statinio inžinerinių sistemų modernizavimą 15. Duomenys apie pastato atitvarų ir statinio inžinerinių sistemų modernizavimą Apšiltinta išorinių sienų, m 2 477,06 m² Pakeista langų, lauko durų, m 2 Pastate (1995m.) pakeista 317,14 m 2 langų medinės konstrukcijos langais. (1998m.) Pakeista 15,44 m² langų plastikinės konstrukcijos langais Apšiltintas stogas, m 2 Apšiltinta 261,92 m² pagrindinio pastato pastogės perdangos (10cm akmens vatos), 214,16 m² pagrindinio pastato stogo šlaitų (25cm akmens vatos) bei 294,37 m² salės šlaitinio stogo (20cm akmens vatos). Darbai atlikti 1998m Modernizuotas šilumos punktas Pastato šilumos punktas 1998m. modernizuotas pakeičiant seną elevatorinį mazgą į naują 12

13 priklausomos sistemos mazgą su dvieigiu vožtuvu bei automatizuotu valdymu pagal išorės temperatūros jutiklį Modernizuotos pastato šildymo ir karšto vandens sistemos Pakeista dalis radiatorių, atnaujintas pastato šilumos punktas su automatiniu reguliavimu pagal išorės oro temperatūrą, sumontuoti termostatiniai ventiliai ant radiatorių, pakeista dalis šildymo prietaisų. Aukštuose pakeisti radiatorių pajungimo vamzdynai ir stovai variniais vamzdžiais. Mansardoje sumontuota kolektorinė šildymo sistema. Karšto vandens sistemos šilumos punktas modernizuotas, su automatiniu valdymu ir plokšteliniu šilumokaičiu. Pakeista dalis karšto vandens sistemos vamzdynų. Visi darbai atlikti 1998m Modernizuota vėdinimo sistema Buitiniai ventiliatoriai dalyje kabinetų ir san.mazgų. 1998m Kita - Pastabos: *Duomenys pateikti iš nekilnojamojo turto registro centrinio duomenų banko išrašo Nr. 70/18907 duomenų, kadastrinių matavimų bylos Nr. 18/3323 bei administracijos pateiktų duomenų. 2. ENERGIJOS IR ŠALTO VANDENS SĄNAUDŲ BALANSAI 2.1. ENERGIJOS IR ŠALTO VANDENS FAKTINĖS SĄNAUDOS IR IŠLAIDOS PER PASKUTINIUS DVEJUS KALENDORINIUS METUS Administracija pateikė analizuojamo pastato metų šalto vandens, elektros energijos bei šilumos energijos sąnaudas bei išlaidas, kurios yra pateiktos žemiau esančiose lentelėse. Analizuojamas pastatas turi pastato šilumos punktą, patalpų šildymui ir karšto vandens ruošimui. 20. lentelė. Energijos ir šalto vandens sąnaudų ir išlaidų suvestinė, 2014 m metai Šaltas vanduo Elektros energija Šilumos energija Mėnuo m³ Kaina, Eur kwh Kaina, Eur Iš viso, Iš to sk. karšto vandens ruošimui Iš to sk. patalpų šildymui, Iš viso kaina, (su PVM) (su PVM) Eur (su MWh MWh MWh PVM) Sausis , ,26 50,749 3,120 47, ,54 Vasaris 56 94, ,47 41,328 2,912 38, ,76 Kovas , ,85 28,107 3,952 24, ,58 Balandis 46 78, ,49 14,683 2,392 12, ,68 Gegužė 50 84, ,41 2,610 2,610 0, ,3 Birželis 50 84, ,43 3,096 3,096 0, ,42 Liepa 42 71, ,9 1,968 1,968 0, ,3 Rugpjūtis 41 70, ,25 1,983 1,983 0, ,4 Rugsėjis 50 84, ,43 2,458 2,458 0, ,65 Spalis 57 95, ,51 10,479 2,964 7, ,71 Lapkritis 51 86, ,45 33,861 2,652 31, ,6 Gruodis , ,26 40,771 4,420 36, ,75 Viso: , , ,71 232,09 34,53 197, ,69 13

14 21. lentelė. Energijos ir šalto vandens sąnaudų ir išlaidų suvestinė, 2015 m metai Šaltas vanduo Elektros energija Šilumos energija Mėnuo m³ Kaina, Eur kwh Kaina, Eur Iš to sk. karšto Iš viso, vandens ruošimui (su PVM) (su PVM) Iš to sk. patalpų šildymui, MWh MWh MWh Iš viso kaina, Eur (su PVM) Sausis 55 92, ,3 40,644 1,950 38, ,63 Vasaris 55 92, ,71 37,636 1,950 35, ,41 Kovas ,76 26,237 1,809 24, ,28 Balandis 56 94, ,1 20,097 1,986 18, ,99 Gegužė 0 3, ,35 2,104 2,104 0, ,07 Birželis , ,4 1,860 1,860 0, ,32 Liepa 47 79, ,76 1,585 1,585 0, ,51 Rugpjūtis 56 94, ,29 1,705 1,705 0, ,69 Rugsėjis 59 99, ,15 1,789 1,789 0, ,2 Spalis 44 75, ,19 17,572 1,560 16, ,91 Lapkritis 50 84, ,99 30,670 1,773 28, ,17 Gruodis , ,97 35,803 2,624 33, ,09 IŠ VISO: , ,97 217,70 22,70 195, ,27 Žemiau pateiktuose paveikslėliuose (1, 2 pav.) pateiktos išlaidos energijai ir šaltam vandeniui yra audituojamo administracinės paskirties pastato ,00 Išlaidos už šaltą vandenį ir energiją metais 3 500, , , , , ,00 500,00 0,00 Šaltas vanduo Elektros energija Šilumos energija 1 pav. Išlaidos už energiją ir šaltą vandenį metais 14

15 Išlaidos, Eur (su PVM) UAB "Miesto renovacija" Konstitucijos pr. 23, LT Vilnius, Tel./Faks. (8-5) , Pagal pateiktus duomenis (sąnaudas ir išlaidas už energiją ir šaltą vandenį) buvo apskaičiuota, kad per 2015 metų šildymo sezoną, kuris truko ir sunaudota 217,70 MWh šiluminės energijos, skirtos pastato šildymui ir karšto vandens ruošimui. Per 2015 m. pastatas sunaudojo 53,36 MWh elektros energijos, skirtos kompiuteriams, šildymui, apšvietimui bei kitoms reikmėms tenkinti. 100% 90% 80% Išlaidų už energijos sąnaudas pasiskirstymas 2015m. 70% 60% 50% 40% 30% ,27 20% 10% 0% 1 110, ,97 Šaltas vanduo Elektros energija Šiluminė energija šildymui 2 pav. Išlaidos už energiją ir šaltą vandenį 2.2. ENERGIJOS IR ŠALTO VANDENS SĄNAUDŲ BALANSAI Šiluminės energijos balansas: Pastato suvartojamas šilumos sąnaudų balansas gali būti aprašytas tokia bendra išraiška: Q f Q el Q A Q V Q Q Q Q k. v. P ŠG f. n. čia: Q - pastato faktinės šilumos energijos sąnaudos, atitinkančios atsiskaitomųjų šilumos apskaitos f prietaisų faktinius parodymus, audituojamu laikotarpiu, ar apskaičiuotą šilumos kiekį, MWh. Qel - pastato elektros energijos sąnaudos, skirtos papildomam patalpų šildymui, MWh. QA - šilumos nuostoliai per išorines atitvaras, MWh. QV - pastato šilumos nuostoliai dėl vėdinimo ir infiltracijos, MWh. Qk.v. - pastato šilumos energijos sąnaudos karšto vandens paruošimui, MWh. 15

16 Q P - išoriniai ir vidiniai šilumos pritekėjimai į pastato patalpas, MWh. QŠG - šiluma, gaunama iš pastato šilumogrąžos būdu, MWh. Qf.n. - pastato šilumos energijos tiekimo inžinerinių sistemų faktiniai nuostoliai, MWh. Pagal pateiktą formulę sudaromas šilumos energijos sąnaudų balansas, kur: Q f = 217,70 MWh; Q el = 4,88 MWh; Q A = 224,27 MWh; Q V = 61,70 MWh; Skaičiavimai pateikti 46 puslapyje. Q k.v = 22,70 MWh; Q P = 96,50 MWh; Q ŠG = 0,00 MWh; Q f.n = 15,90 MWh. 22. lentelė. Išoriniai ir vidiniai šilumos pritekėjimai į pastato patalpas. Vidiniai pritekėjimai Žmonių skaičius W/žm MWh/metus Žmonių išskiriama šiluma ,50 Vidiniai pritekėjimai Pastato plotas, m 2 m 2 Šilumos išsiskyrimai iš vidinių šilumos šaltinių, W/ Iš vidinių šilumos šaltinių 2126, ,11 Dėl saulės spinduliuotės 76,89 Viso: 96,50 Pastaba. Žmonių buvimo patalpoje laikas per parą (vidutinis mėnesio) 6 val. 23. lentelė. Šilumos pritekėjimo per langus skaičiavimas. Plastikinių langų visuminės saulės energijos praleisties koeficientas g=0,67, medinių g=0.76. Plastikiniai Plotai % Koef. Š 0, ,00 R 3, ,20 P 12, ,80 V 0, ,00 viso: 15, ,00 Mediniai Plotai % Koef. Š 36, ,6 R 101, ,8 P 64, ,66 V 115, ,9 viso: 317, ,96 stoglangiai Plotai % Koef. 25,83 0, ,32 16

17 24. lentelė. Šilumos nuostolių šildymo sistemos vamzdynuose skaičiavimas Tiekimo nuostoliai Vamzdyno ilgis 230,76 d40 Šilumos nuostoliai W/m 14,5 (95/70) Šildymo trukme 198 val/para 24 Tiekimo nuostoliai 15,90 Q f = 217,70 + 4,88 = 224, , ,70 96,50 0, ,90 222,58 228,06 MWh. Faktinės šilumos energijos sąnaudų balansų nesutapimas yra 2,5 % (leistinas 8%). 3 pav. Sankey diagrama. Sankey diagrama - srauto diagrama, kurioje rodyklės plotis yra proporcingas srauto kiekiui. Klimatiniai duomenys yra nustatomi pagal pastato geografinę padėtį, vadovaujantis Respublikine statybos norma Statybinė klimatologija RSN Duomenys naudoti skaičiavimuose (faktiniai, audituojamu laikotarpiu ir norminiai): 17

18 Vidutinė išorės oro temperatūra (10,21), šildymo sezono trukmė 7 paros, vidutinė skaičiuojamoji patalpų temperatūra ~20,50 o C. Remiantis energijos ir šalto vandens vartojimo pastatuose audito atlikimo metodika 32.1 punktu apskaičiuotas faktinis dienolaipsnių skaičius 72. Norminis dienolaipsnių skaičius (Lazdijų meteorologinė stotis) Vidutinė išorės oro temperatūra (0,1 0 C), šildymo sezono trukmė 219 parų, vidutinė svertinė patalpų temperatūra, pagal patalpų paskirtį 19,74 0 C (po pastato modernizavimo, planuojama pastatą naudoti pagal paskirtį (administravimo). Vidutinės faktinės ir norminės svertinės temperatūros skaičiavimas pateiktas ataskaitos prieduose. Pastato faktinės šilumos energijos sąnaudos patalpų šildymui perskaičiuojamos norminiams metams: Čia: Q f. š. n. pastato faktinės šilumos energijos sąnaudos patalpų šildymui, perskaičiuotos norminiam šildymo sezonui, MWh; Q f.š. paskutinių kalendorinių metų šildymo sezono faktinės šilumos energijos sąnaudos patalpų šildymui, MWh; i.n. pakoreguota pagal Metodikos 32 punkto reikalavimus pastato vidaus patalpų oro norminė temperatūra, o C; z n. norminio šildymo sezono trukmė, paromis; e.n. išorės oro norminės temperatūros vidutinis dydis audituojamam laikotarpiui, o C; i. f. vidaus patalpų faktinė vidutinė temperatūra, o C; e. f. išorės oro faktinė vidutinė temperatūra, o C; z f. audituojamo šildymo sezono faktinė trukmė, paromis; Q f. š. n. = (3,46+0,00) 19,74 0,1 219 = 206,56 MWh/metus. 20,50 10,21 7 Didžiausi šiluminės energijos nuostoliai, apie 69,44 %, yra per pastato atitvaras. Mažesnę dalį sudaro nuostoliai dėl vėdinimo ir infiltracijos (19,79 %), nuostoliai karšto vandens ruošimui sudaro (5,67%). Vidaus ir išoriniai pritekėjimai padengia (24,13 %) visų pastato šilumos nuostolių. Nuostoliai vamzdynuose sudaro (5,10%)., 18

19 MWh/metus UAB "Miesto renovacija" Konstitucijos pr. 23, LT Vilnius, Tel./Faks. (8-5) , 500,00 400,00 300,00 200,00 100,00 0,00-100,00 Qf Qn -200,00 QA QV Qk.v. QP QŠG Qf.n. 4 pav. Q f ir Q n šilumos balansai Q n yra 1,33 karto didesni lyginant su Q f, o tai sudaro 74,42 MWh/metus ENERGIJOS IR ŠALTO VANDENS SĄNAUDŲ BALANSAS, PERSKAIČIUOTAS NORMINIAM ŠILDYMO SEZONUI Šalto vandens balansas: Šaltas vanduo pastate naudojamas san. mazguose bei bendriems poreikiams tenkinti. Sunaudojama 640 m 3 šalto vandens, o tai yra 1110,42 Eur/metus. Šalto vandens balansas nesudaromas, nes išlaidos šaltam vandeniui neviršija 10%, nuo bendrų išlaidų už energiją ir šaltą vandenį. Elektros energijos balansas: Elektros energija pastatui tiekiama iš bendro elektros energijos tinklo (400 V) į elektros skydinę, kur paskirstoma po pastatą (230 V arba 400 V). Pastato elektros skydinėje sumontuotas elektros energijos skaitiklis. Elektros energija naudojama: apšvietimui, kompiuteriams, buitinei technikai, patalpų šildymui ir t.t. Viso sunaudojama 53,355 MWh/metus, o tai yra 5874,97 Eur/metus. Išlaidos elektros energijai sudaro 26,47% nuo bendrų išlaidų energijai ir šaltam vandeniui. Atsižvelgiant į pateiktus duomenis ir sąnaudas buvo sudarytas apytikslis pastato elektros energijos vartojimo balansas, kuris yra pateiktas 22 lentelėje. 19

20 25. lentelė. Elektros energijos sąnaudų balansas Prietaisas Instaliuota galia Kiekis Vidutinis veikimo laikas Suvartojamos elektros energijos kiekis W. vnt. val./metus MWh/metus proc./metus Naujas šviestuvas 4x ,62 42,3% Kaitrinės lemputės ,56 8,2% Kaitrinės lemputės ,54 2,8% Viso apšvietimui: 29,71 53,2% Mikrobangų krosnelė ,38 0,7% Virduliai ,42 6,1% Kopijavimo aparatai ,28 0,5% Kompiuteriai ,82 14,0% Tepaliniai radiatoriai ,88 8,7% Viryklė ,28 2,3% Buitiniai ventiliatoriai ,36 0,6% Šaldytuvai ,26 0,5% Spausdintuvai ,06 0,1% Kondicionieriai ,40 13,2% Viso suvartotos elektros energijos: 55,85 100,0% Administracijos pateiktos elektros energijos sąnaudos 2015 m: 53,4 Elektros energijos sąnaudų balanso nuokrypis (MWh): 2,50 Elektros energijos sąnaudų balanso nuokrypis (leistinas 8,0%): 4,5% Faktinės elektros energijos sąnaudų balansų nesutapimas yra 4,5 % (leistinas 8%). Suvartotos elektros energijos kiekis priklauso nuo metų ir paros laikotarpio, vidutinio dienos apšviestumo lygio, prietaisų galios ir veikimo trukmės. Vadovaujantis administracijos pateiktais duomenimis, nustatyta elektros energijos kaina yra 0,11 Eur/ kwh. 20

21 2.4. ATLIKTOS ANALIZĖS APIE ENERGIJOS IR ŠALTO VANDENS SĄNAUDAS IR IŠLAIDAS REZULTATAI IR IŠVADOS Žemiau esančioje lentelėje pateikiami bendrieji duomenys apie Administracinės paskirties pastatą, esantį Vytauto g. 28, Marijampolė, šiluminės energijos vartojimą. Šie duomenys naudojami tolimesniuose skaičiavimuose. 26. lentelė. Išsamiojo Energijos, energijos išteklių ir šalto vandens vartojimo audito išvesties rodikliai 1. Šilumos energijos suvartojimo rodikliai: 1.1. Šilumos energijos sąnaudos viešojo naudojimo paskirties pastato patalpų MWh/metus 206,56 šildymui perskaičiuotos norminiams metams 1.2. Šilumos energijos sąnaudos bendrojo šildomų patalpų ploto vienetui per kwh/m 2 /metus 97,13 šildymo sezoną 1.3. Šilumos energijos sąnaudos vienam dienolaipsniui 61,61 kwh/dl 1.4. Šilumos energijos sąnaudos bendrojo šildomų patalpų ploto vienetui ir Wh/m 2 /DL 28,97 dienolaipsniui 1.5. Savitieji šilumos nuostoliai 3554,09 W/K 2. Karšto vandens suvartojimo rodikliai: 2.1. Šilumos sąnaudos buitinio karšto vandens paruošimui per metus 22,70 MWh/metus 2.2. Suvartoto karšto vandens kiekis per metus 436 m 3 /metus 3. Elektros energijos suvartojimo rodikliai: 3.1. Elektros energijos suvartojimas per metus 53,36 MWh/metus 4. Energijos išteklių rūšies suvartojimo rodikliai: Šalto vandens suvartojimo rodikliai: 5.1. Šalto vandens suvartojimas per metus 640 m 3 /metus Pastaba: Šilumos sąnaudos karšto vandens paruošimui paskaičiuotos pagal vasaros mėnesių vidutinį suvartotos energijos kiekį. Suvartoto karšto vandens kiekis paskaičiuotas priimant, kad vienam kubiniam metrui vandens sušildyti reikalinga 52 kwh šilumos energijos PASTATO FAKTINIAI, PROJEKTINIAI PERSKAIČIUOTI NORMINIAMS METAMS, BEI ŠILUMOS NUOSTOLIAI PO MODERNIZAVIMO Pastato faktiniai šilumos nuostoliai per išorės atitvaras 2015 metais pateikti 24 lentelėje. 27. lentelė. Pastato faktiniai šilumos nuostoliai. Eil. Nr. Išorės atitvaros pavadinimas Šilumos perdavimo koef. U, W/(m 2 K) Išorės atitvaros plotas A, m 2 Vidaus ir išorės temperatūrų skirtumas t vid -t iš, O C Šildymo sezono trukmė paromis MWh/ metus Šilumos nuostoliai Atitvarose, % Viso pastato, % 1. Išorės sienos nešiltintos 1,08 943,48 16, ,99 36,6 28,67 2. Išorės sienos nešiltintos, radiatorių nišose 1,48 98,79 16, ,76 5,2 4,11 3. Išorės sienos šiltintos 0,24 477,06 16, ,21 4,1 3,22 4. Mediniai langai (nauji) 1,70 317,14 16, ,38 19,3 15,17 5. Plastikiniai langai 1,7 15,44 16, ,11 0,9 0,74 6. Stoglangiai 1,7 25,83 16, ,53 1,6 1,24 7. Lauko durys pvc 1,70 4,28 16, ,59 0,3 0,20 8. Lauko durys med 2,20 6,93 16, ,23 0,5 0,43 9. Plastikiniai šiltinti vartai 2,20 21,60 16, ,82 1,7 1, Šlaitinis salės stogas (šiltintas) 0,24 294,37 16, ,68 2,5 1, Šlaitinis pagrindinio pastato stogas (šiltintas) 0,19 214,16 16, ,27 1,5 1, Perdanga po nešildoma 0,30 261,92 16, ,32 2,8 2,21 21

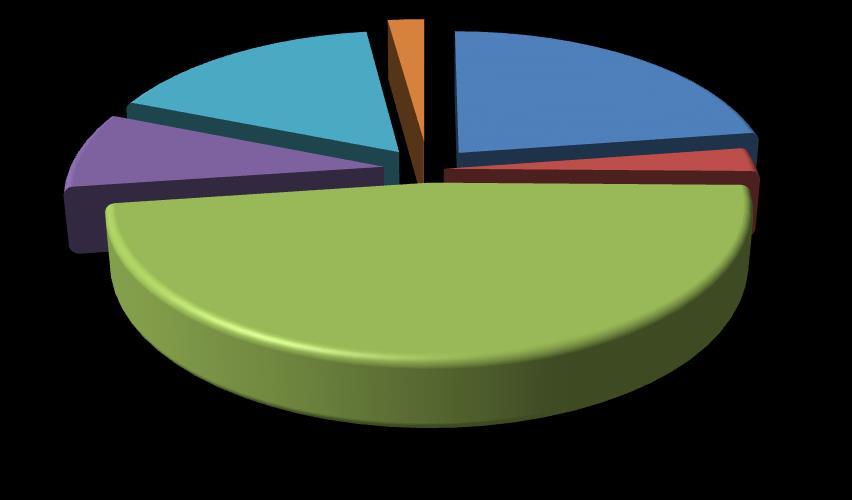

22 pastoge (šiltinta) 13. Sutapdintas stogas 0,94 36,25 16, ,74 1,2 0, Grindys ant grunto 1,00 310, ,68 2,1 1, Perdanga virš nešildomo rūsio 1,40 439,37 14, ,37 18,9 14, Perdanga besiribojanti su išore 0,62 31,37 16, ,56 0,7 0,55 Iš viso per atitvaras: 224,27 100,0 Dėl infiltracijos, natūralaus ir mechaninio vėdinimo: 61,70 21,6 Iš viso šilumos nuostolių: 285,97 100,0 Pastato projektiniai šilumos nuostoliai per išorės atitvaras ir dėl infiltracijos, natūralaus ir mechaninio vėdinimo perskaičiuoti norminiam šildymo sezonui pateikti 25 lentelėje. 28. lentelė. Pastato šilumos nuostoliai perskaičiuoti norminiam šildymo sezonui. Eil. Nr. Išorės atitvaros pavadinimas Šilumos perdavimo koef. U, W/(m 2 K) Išorės atitvaros plotas A, m 2 Vidaus ir išorės temperatūrų skirtumas t vid -t iš, O C Šildymo sezono trukmė paromis MWh/me tus Šilumos nuostoliai Atitvaros e, % Viso pastato, % 1. Išorės sienos nešiltintos 1,08 943,48 19, ,17 37,9 29,47 2. Išorės sienos nešiltintos, radiatorių nišose 1,48 98,79 19, ,09 5,4 4,23 3. Išorės sienos šiltintos 0,24 477,06 19, ,82 4,3 3,31 4. Mediniai langai (nauji) 1,70 317,14 19, ,65 20,0 15,59 5. Plastikiniai langai 1,70 15,44 19, ,71 1,0 0,76 6. Stoglangiai 1,70 25,83 19, ,53 1,6 1,27 7. Lauko durys pvc 1,70 4,28 19, ,75 0,3 0,21 8. Lauko durys med 2,20 6,93 19, ,57 0,6 0,44 9. Plastikiniai šiltinti vartai 2,20 21,60 19, ,90 1,8 1, Šlaitinis salės stogas (šiltintas) 0,24 294,37 19, ,29 2,6 2, Šlaitinis pagrindinio pastato stogas (šiltintas) 0,19 214,16 19, ,20 1,5 1, Perdanga po nešildoma pastoge (šiltinta) 0,30 261,92 19, ,11 2,9 2, Sutapdintas stogas 0,94 36,25 19, ,52 1,3 0, Grindys ant grunto 1,00 310, ,01 2,2 1, Perdanga virš nešildomo rūsio 1,40 439,37 13, ,41 16,0 12, Perdanga besiribojanti su išore 0,62 31,37 19, ,01 0,7 0,56 Iš viso per atitvaras: 277,75 100,0 Dėl infiltracijos, natūralaus ir mechaninio vėdinimo: 79,14 22,2 Iš viso šilumos nuostolių: 356,89 100,0 Pastato projektiniai šilumos nuostoliai per išorės atitvaras ir dėl infiltracijos, natūralaus ir mechaninio vėdinimo po pastato modernizavimo perskaičiuoti norminiam šildymo sezonui pateikti 26 lentelėje. 29. lentelė. Pastato šilumos nuostoliai po pastato modernizavimo perskaičiuoti norminiam šildymo sezonui. Eil. Nr. Išorės atitvaros pavadinimas Šilumos perdavimo koef. U, W/(m 2 K) Išorės atitvaros plotas A, m 2 Vidaus ir išorės temperatūrų skirtumas t vid -t iš, O C Šildymo sezono trukmė paromis MWh/ metus Šilumos nuostoliai Atitvarose, % Viso pastato, % 1. Išorės sienos nešiltintos 0,25 943,48 19, ,35 21,5 9,21 2. Išorės sienos nešiltintos, radiatorių nišose 0,25 98,79 19, ,55 2,3 0,96 3. Išorės sienos šiltintos 0,24 477,06 19, ,82 10,4 4,47 4. Mediniai langai (nauji) 1,10 317,14 19, ,01 31,8 13,62 5. Plastikiniai langai 1,10 15,44 19, ,75 1,5 0,66 6. Stoglangiai 1,10 25,83 19, ,93 2,6 1,11 7. Lauko durys pvc 1,60 4,28 19, ,71 0,6 0,27 8. Lauko durys med 1,60 6,93 19, ,14 1,0 0,43 9. Plastikiniai šiltinti vartai 1,60 21,60 19, ,57 3,2 1,35 22

23 10. Šlaitinis salės stogas (šiltintas) 0,20 294,37 19, ,08 5,4 2, Šlaitinis pagrindinio pastato stogas (šiltintas) 0,19 214,16 19, ,20 3,7 1, Perdanga po nešildoma pastoge (šiltinta) 0,20 261,92 19, ,41 4,8 2, Sutapdintas stogas 0,20 36,25 19, ,75 0,7 0, Grindys ant grunto 0,30 310, ,81 1,6 0, Perdanga virš nešildomo rūsio 0,30 439,37 13, ,52 8,4 3, Perdanga besiribojanti su išore 0,20 31,37 19, ,65 0,6 0,24 Iš viso per atitvaras: 113, Dėl infiltracijos, natūralaus ir mechaninio vėdinimo: 151,09 57,2 Iš viso šilumos nuostolių: 264,32 100,0 30. lentelė. Pastato šilumos nuostoliai po pastato modernizavimo perskaičiuoti norminiam šildymo sezonui siekiant A energinio naudingumo klasės. Vidaus ir Šilumos nuostoliai Šilumos Išorės Šildymo Eil išorės perdavimo atitvaros sezono. Išorės atitvaros pavadinimas temperatūrų Viso koef. U, plotas A, trukmė MWh/ Atitvarose, Nr. W/(m 2 K) m 2 skirtumas pastato t vid -t iš, O paromis metus % C, % 1. Išorės sienos nešiltintos 0,11 943,48 19, ,71 9,5 4,05 Išorės sienos nešiltintos, 2. radiatorių nišose 0,11 98,79 19, ,12 1,0 0,42 3. Išorės sienos šiltintos 0,11 477,06 19, ,42 4,8 2,05 4. Mediniai langai (nauji) 1,10 317,14 19, ,01 31,8 13,62 5. Plastikiniai langai 1,10 15,44 19, ,75 1,5 0,66 6. Stoglangiai 1,10 25,83 19, ,93 2,6 1,11 7. Lauko durys pvc 1,10 4,28 19, ,49 0,4 0,18 8. Lauko durys med 1,10 6,93 19, ,79 0,7 0,30 9. Plastikiniai šiltinti vartai 1,10 21,60 19, ,45 2,2 0, Šlaitinis salės stogas (šiltintas) 0,09 294,37 19, ,73 2,4 1,03 Šlaitinis pagrindinio pastato 11. stogas (šiltintas) 0,09 214,16 19, ,99 1,8 0,75 Perdanga po nešildoma 0,09 261,92 19, ,43 2,1 0, pastoge (šiltinta) 13. Sutapdintas stogas 0,09 36,25 19, ,34 0,3 0, Grindys ant grunto 0,11 310, ,66 0,6 0, Perdanga virš nešildomo rūsio 0,11 439,37 13, ,49 3,1 1, Perdanga besiribojanti su išore 0,11 31,37 19, ,36 0,3 0,13 Iš viso per atitvaras: 73,67 65 Dėl infiltracijos, natūralaus ir mechaninio vėdinimo: 52,45 19,8 Iš viso šilumos nuostolių: 126,12 47,7 Pastato šilumos nuostoliai nustatyti remiantis STR :2012 Pastatų energinis naudingumas. Energinio naudingumo sertifikavimas. 23

24 Perdangos 16,7% Grindys 2,2% Langai 22,6% Stogas 8,3% Durys 2,6% Sienos 47,6% 5 pav. Šilumos nuostoliai atitvarose Atlikus administracinės paskirties pastato šilumos nuostolių per išorės atitvaras analizę akivaizdu, kad daugiausia energijos prarandama per sienas (47,6 %), mažiau per langus (22,6 %), per stogą (8,3 %), per perdangas (16,7%), per grindis (2,2%) ir per duris (2,6 %). Dėl infiltracijos, natūralaus ir mechaninio vėdinimo 22% Išorinėse atitvarose 78% 6 pav. Pastato šilumos nuostoliai Iš 6 pav. matyti, kad vėdinimo nuostoliai (įskaitant infiltraciją ir natūralią ventiliaciją) lyginant su viso pastato šilumos nuostoliais sudaro apie 22 %. 24

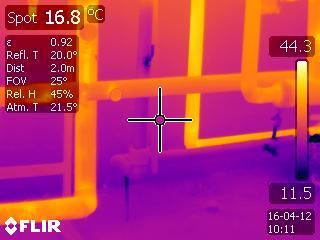

25 3. ATLIKTŲ MATAVIMŲ REZULTATAI Atliekant energijos vartojimo auditą pagal Lietuvos Respublikos ūkio ministro 2008 m. balandžio 29 d. įsakymu Nr patvirtintą metodiką turi būti atlikti energetinių parametrų matavimai. Šildymo sezono metu buvo atlikti pasirinktų patalpų oro parametrų matavimai. Matavimų metu buvo fiksuojama: Išorės oro temperatūra; Patalpų vidutinės oro temperatūros (1,2m aukštyje) matavimas; Santykinės oro drėgmės matavimai; Termovizinis tyrimas (termovizinio tyrimo nuotraukos pateikiamos prieduose) MATAVIMO PRIETAISAI Paveikslėlyje pateikiame prietaiso kalibravimo dokumentą. Faktinės patalpų ir išorės temperatūros yra nustatomas prietaisu Testo 435. Daugiafunkcinis anemometras su prijungiamais išoriniais zondais: Galimybė prijungti zondus oro ir paviršiaus temperatūros, bei drėgmės matavimui. Galimybė prijungti belaidį zondą. Matavimo diapazonai: temperatūra: -60ºC ºC priklausomai nuo zondo tipo; tikslumas: U ± 0,1 W/m 2 K +2%, esant 20K skirtumui tarp lauko ir vidaus temperatūros: T v ± 0,4 ºC ± 1 skaitmuo; T s ± 0,5 ºC ± 1 skaitmuo; T v ± 0,4 ºC ± 1 skaitmuo; drėgmė: % drėgmės. Programuojamas matavimo dažnumas, vidurkio išvedimas, galimybė prijungti išorinius zondus (termoporas) ar belaidį zondą. Su vidine atmintimi ir programine įranga. Matuojamų parametrų registracijos dažnis 10 minučių. 25

26 Patalpų temperatūros matavimai atliekami mini temperatūros duomenų kaupikliu - Testo 174T Matavimo temperatūros intervalas: - 30 ºC ºC; Matavimo tikslumas: ±0.5 C (- 30 C C) Programuojamas matavimo dažnumas. Su vidine atmintimi ( iki įrašų) ir programine įranga. Matuojamų temperatūrų registracijos dažnis - 10 min. Eil. Nr. Patalpos pavadinimas 3.2. MATAVIMŲ REZULTATAI, PALYGINIMAS SU NORMINĖMIS, IŠVADOS Matavimo periodas Matuojam as parametras t ar CO 2 Parametr o vidutinė vertė C, ar PPm Parametro norminis dydis C ar PPm Matavimo rezultatų grafiko Nr. Vidutinė išorės oro temperatūr a C 1. Salė t 18, ,21 2. Kabinetas t 21, ,21 7 dienos 3. Kabinetas t 21, ,21 4. Kabinetas RH 32, ,21 Vidutinė visų patalpų temperatūra: t 20,50 Matavimai atlikti Vidutinė visų patalpų santykinė RH 32,17 dienomis drėgmė: Matavimai atlikti dviejuose kabinetuose ir salėje. Kadangi kabinetai ir salė sudaro didžiąją dalį pastato, kitose patalpose temperatūra panaši. Atlikus matavimus buvo sudarytas šiluminės energijos balansas pagal atliktus matavimus ir 2016 metų balandžio dienų šiluminės energijos sąnaudas, kurios yra 3,861 MWh. 26

27 31. lentelė. Pastato faktiniai šilumos nuostoliai balandžio dienomis. Vidaus ir Šilumos nuostoliai Šilumos Išorės Šildymo išorės Eil. Išorės atitvaros perdavimo atitvaros sezono temperatūrų Nr. pavadinimas koef. U, plotas A, trukmė Viso W/(m 2 K) m 2 skirtumas MWh/metus Atitvarose, % t vid -t iš, O paromis pastato, % C 1. Išorės sienos nešiltintos 1,08 943,48 10,29 7 1,76 32,2 23,02 2. Išorės sienos nešiltintos, 1,48 98,79 10,29 7 0,25 4,6 3,30 radiatorių nišose 3. Išorės sienos šiltintos 0,24 477,06 10,29 7 0,20 3,6 2,59 4. Mediniai langai (nauji) 1,70 317,14 10,29 7 0,93 17,0 12,18 5. Plastikiniai langai 1,70 15,44 10,29 7 0,05 0,8 0,59 6. Stoglangiai 1,70 25,83 10,29 7 0,08 1,4 0,99 7. Lauko durys pvc 1,70 4,28 10,29 7 0,01 0,2 0,16 8. Lauko durys med 2,20 6,93 10,29 7 0,03 0,5 0,34 9. Plastikiniai šiltinti vartai 2,20 21,60 10,29 7 0,08 1,5 1, Šlaitinis salės stogas (šiltintas) 0,24 294,37 10,29 7 0,12 2,2 1, Šlaitinis pagrindinio pastato stogas 0,19 214,16 10,29 7 0,07 1,3 0,92 (šiltintas) 12. Perdanga po nešildoma pastoge 0,30 261,92 10,29 7 0,14 2,5 1,77 (šiltinta) 13. Sutapdintas stogas 0,94 36,25 10,29 7 0,06 1,1 0, Grindys ant grunto 1,00 310,37-7 0,17 3,0 2, Perdanga virš nešildomo rūsio 1,40 439,37 14,50 7 1,50 27,4 19, Perdanga besiribojanti su išore 0,62 31,37 10,29 7 0,03 0,6 0,44 Iš viso per atitvaras: 5,47 100,0 Dėl infiltracijos, natūralaus ir mechaninio vėdinimo 2,18 28,5 Iš viso šilumos nuostolių: 7,65 100,0 Pastato suvartojamas šilumos sąnaudų balansas gali būti aprašytas tokia bendra išraiška: Q f Q el Q A Q V Q Q Q Q k. v. P ŠG f. n. čia: Q - pastato faktinės šilumos energijos sąnaudos, atitinkančios atsiskaitomųjų šilumos apskaitos f prietaisų faktinius parodymus, audituojamu laikotarpiu, ar apskaičiuotą šilumos kiekį, MWh. Qel - pastato elektros energijos sąnaudos, skirtos papildomam patalpų šildymui, MWh. QA - šilumos nuostoliai per išorines atitvaras, MWh. 27

28 QV - pastato šilumos nuostoliai dėl vėdinimo ir infiltracijos, MWh. Qk.v. - pastato šilumos energijos sąnaudos karšto vandens paruošimui, MWh. Q P - išoriniai ir vidiniai šilumos pritekėjimai į pastato patalpas, MWh. Vidiniai pritekėjimai W MWh Žmonių skaičius ,34 Dėl saulės 3,87 Iš vidinių šilumos šaltinių 2126,61 4 0,36 QŠG - šiluma, gaunama iš pastato šilumogrąžos būdu, MWh. Qf.n. - pastato šilumos energijos tiekimo inžinerinių sistemų faktiniai nuostoliai, MWh. Pagal pateiktą formulę sudaromas šilumos energijos sąnaudų balansas, kur: Q el = 0,00 MW (papildomas elektrinis šildymas nebuvo naudotas); Q f = 3,861 MWh; Q A = 5,47 MWh; Q V = 2,18 MWh; Q k.v = 0,40 MWh; Q P = 4,56 MWh; Q ŠG = 0,00 MWh; Q f.n = 0,56 MWh. Tiekimo nuostoliai Vamzdyno ilgis 230,76 d40 Šilumos nuostoliai W/m 14,5 (95/70) Šildymo trukme 7 0 val/para 24 0 Tiekimo nuostoliai 0,56 0 Balanso ligtis atrodo taip: Q f = 3,861 = 5,47 + 2,18 + 0,40 4,56 0,00 + 0,56= 3,861 4,056 MWh. Faktinės šilumos energijos sąnaudų balansų nesutapimas yra 5,0 % (leistinas 8%). 28

29 :20: :30: :40: :50: :00: :10: :20: :30: :40: :50: :00: :10: :20: :30: :40: :50: :00: :10: :20: :30: :40: :50: :00: :10: :20: :30: :40: :50: :00: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30:00 UAB "Miesto renovacija" Konstitucijos pr. 23, LT Vilnius, Tel./Faks. (8-5) , Grafikas Nr. 1. Salės temperatūrų matavimas 30,00 25,00 20,00 15,00 10,00 T1 Salė, C 5,00 T1 Salė, C 0,00 Dėl vidinių šilumos pritekių (žmonių ir apšvietimo įrangos išskiriamos šilumos) oro temperatūra patalpose svyruoja. Patalpose temperatūra svyravo nuo 17,60 24,50 o C. Higienos normų reglamentuojama temperatūra šaltuoju metų laiku yra o C, higienos normos pažeidžiamos. Grafikas Nr. 2. Kabineto temperatūrų matavimas T2 Kabinetas, C 35,00 30,00 25,00 20,00 15,00 10,00 5,00 T2 Kabinetas, C 0,00 Dėl vidinių šilumos pritekių (žmonių ir apšvietimo įrangos išskiriamos šilumos) oro temperatūra patalpose svyruoja. Patalpose temperatūra svyravo nuo 19,50 28,60 o C. Higienos normų reglamentuojama temperatūra šaltuoju metu laiku yra o C, higienos normos pažeidžiamos. 29

30 :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40: :30: :20: :10: :00: :50: :40:00 UAB "Miesto renovacija" Konstitucijos pr. 23, LT Vilnius, Tel./Faks. (8-5) , Grafikas Nr. 3. Kabineto temperatūrų matavimas T3 Kabinetas, C T3 Kabinetas, C Dėl vidinių šilumos pritekių (žmonių ir apšvietimo įrangos išskiriamos šilumos) oro temperatūra patalpose svyruoja. Patalpose temperatūra svyravo nuo 19,60 25,20 o C. Higienos normų reglamentuojama temperatūra šaltuoju metu laiku yra o C, higienos normos pažeidžiamos. Grafikas Nr. 4. Kabineto santykinės drėgmės matavimas RH Kabinetas, % RH Kabinetas, % Santykinė oro drėgmė mažėja vėdinant patalpas, bei nedarbo metu. Higienos normose reglamentuojama santykinė oro drėgmė yra 35-60%. Kabinete išmatuota minimali santykinė drėgmė yra 20,0% maksimali 42,6% Higienos normos kabinete pažeidžiamos. 30

31 :20: :40: :00: :20: :40: :00: :20: :40: :00: :20: :40: :00: :20: :40: :00: :20: :40: :00: :20: :40: :00: :20: :40: :00: :20: :40: :00: :20: :40: :00: :20: :40:00 UAB "Miesto renovacija" Konstitucijos pr. 23, LT Vilnius, Tel./Faks. (8-5) , Grafikas Nr. 5. Išorės oro temperatūrų matavimas T lauko, C 5 0 T lauko, C Pastaba: matavimai atlikti 2016 balandžio dienomis. 4. OBJEKTO IR ATSKIRŲ PASTATO ATITVARŲ ANALIZĖ 4.1. PASTATO IŠORINIŲ ATITVARŲ BŪKLĖS ĮVERTINIMAS, NURODANT ATSKIRŲ IŠORINIŲ ATITVARŲ PAVADINIMUS, JŲ TIPUS, PLOTUS, ŠILUMOS PERDAVIMO KOEFICIENTUS 32. lentelė. Išorinių sienų konstrukcijos aprašymas Išorinių sienų aprašymas Pastato sienos keraminių plytų mūras 570mm. Sienos tinkuotos iš vidaus ir išorės. Dalis pastato sienų šiltintos 150mm putų polistirolio, likusi dalis nešiltintos. Šiltintų išorės sienų plotas (477,06 m 2 ) Nešiltintų sienų plotas (su angokraščiais 227,47 m² ir cokoliu 115,38 m arba 153,46 m 2 ) 943,48 m 2. 98,79 m 2 plonesnės sienos ties radiatorių nišomis. Perdangos besiribojančios su išore plotas - 31,37 m 2 Vizualinės apžiūros metu nustatyti defektai/ neatitikimai Pastato išorinių sienų būklė patenkinama. Nešiltintų sienų ir perdangos besiribojančios su išore šiluminės savybės neatitinka šiuolaikinių norminių reikalavimų. Per šias atitvaras patiriami dideli šilumos nuostoliai. Dėl neįrengto šilumos izoliacinio sluoksnio, ties pastato konstrukcinių elementų sandūromis susidaro ilginiai šiluminiai tilteliai. Dėl neizoliuotų pamatų, netinkamai suformuotų nuogrindų, netinkamos apsaugos nuo lietaus, pastebėti pastato cokolio drėgmės pažeidimai. Pastebėtas vietomis aptrupėjęs bei samanojantis cokolio tinkas. 31

32 Šilumos perdavimo koeficientas Keraminių plytų mūras 570 mm storio sienos tinkuotos iš vidaus ir išorės apskaičiuotas šilumos perdavimo koeficientas U lygus 1,08 W/(m²K). Išorės sienos ties radiatorių nišomis apskaičiuotas šilumos perdavimo koeficientas U lygus 1,48 W/(m²K). Norminis sienos šilumos perdavimo koeficientas turėtų būti 0,25 W/(m²K). Apšiltintų sienų 150mm putų polistiroliu apskaičiuotas šilumos perdavimo koeficientas U 0,24 W/(m²K). Perdangos besiribojančios su išore apskaičiuotas šilumos perdavimo koeficientas U 0,62 W/(m²K). Norminis perdangos besiribojančios su išore šilumos perdavimo koeficientas turėtų būti 0,20 W/(m²K). Šilumos nuostoliai bendrame pastato šilumos nuostolių balanse Nešiltintos išorės sienos : Šiltintos išorės sienos: 105,17 MWh; 11,82 MWh; 37,9 % šilumos nuostolių per pastato atitvaras; 4,3 % šilumos nuostolių per pastato atitvaras; 29,47 % viso pastato šilumos nuostolių. 3,31 % viso pastato šilumos nuostolių. Perdanga besiribojanti su išore : Nešiltintos išorės sienos, radiatorių nišose : 2,01 MWh; 15,09 MWh; 0,7 % šilumos nuostolių per pastato atitvaras; 5,4 % šilumos nuostolių per pastato atitvaras; 0,56 % viso pastato šilumos nuostolių. 4,23 % viso pastato šilumos nuostolių. 33. lentelė. Langų ir durų konstrukcijų aprašymas Langų ir durų aprašymas Pastate dalis langų 1995 m. pakeisti naujais (317,14 m 2 ) medinės konstrukcijos langais su stiklo paketu. Likusi dalis 1998m. (15,44 m 2 ) pastato langų pakeisti plastikinės konstrukcijos langais. Mansardiniam aukšte 1998m. sumontuoti mediniai stoglangiai (25,83 m 2 ). Pastato pagrindinės įėjimo durys PVC (4,28 m 2 ). Likusios durys senos medinės konstrukcijos (6,93 m 2 ). Garažų vartai nauji 1998m. (21,60 m 2 ). Vizualinės apžiūros metu nustatyti defektai/ neatitikimai Pakeistų langų būklė patenkinama. Dėl neapšiltintų angokraščių, patiriami šilumos nuostoliai. Senos išorės durys prastos būklės, rekomenduotinas keitimas. Naujos PVC durys ir garažo vartai geros būklės. Šilumos perdavimo koeficientas STR :2012 Pastatų energinis naudingumas. Energinio naudingumo sertifikavimas, šilumos perdavimo koeficientai : Plastikiniai langai - U=1,7 W/(m²K); Mediniai langai - U=1,7 W/(m²K); 32

33 Stoglangiai - U=1,7 W/(m²K); Lauko durys PVC - U=1,7 W/(m²K); Medinės išorės durys U = 2,2 W/(m²K); Nauji vartai - U=2,2 W/(m²K); Norminis šilumos perdavimo koeficientas turėtų būti: Langų U n =1,30 W/(m²K), projektuojamas U=1,10 W/(m²K); Durų ir vartų U n =1,60 W/(m²K). Šilumos nuostoliai bendrame pastato šilumos nuostolių balanse Plastikiniai langai: Medinės durys: 2,71 MWh, 1,57 MWh, 1,0 % šilumos nuostolių per pastato atitvaras; 0,6 % šilumos nuostolių per pastato atitvaras; 0,76 % viso pastato šilumos nuostolių. 0,44 % viso pastato šilumos nuostolių. Mediniai langai: Plastikinės durys: 55,65 MWh, 0,75 MWh, 20,0 % šilumos nuostolių per pastato atitvaras; 0,3 % šilumos nuostolių per pastato atitvaras; 15,59 % viso pastato šilumos nuostolių. 0,21 % viso pastato šilumos nuostolių. Stoglangiai: Vartai: 4,53 MWh, 4,90 MWh, 1,6 % šilumos nuostolių per pastato atitvaras; 1,8 % šilumos nuostolių per pastato atitvaras; 1,27 % viso pastato šilumos nuostolių. 1,37 % viso pastato šilumos nuostolių. 34. lentelė. Stogo konstrukcijos aprašymas Stogo konstrukcijos aprašymas Pastato stogas šlaitinis, dengtas skardos danga. Perdanga po nešildoma pastoge šiltinta 100mm akmens vata (261,92m 2 ). Šlaitinis stogas pagrindinio pastato, besiribojantis su šildomomis patalpomis šiltintas 250mm akmens vatos (214,26m 2 ). Šlaitinis stogas salės, besiribojantis su šildomom patalpom šiltintas 200mm akmens vatos (294,37m 2 ). Darbai atlikti 1998 metais. Sutapdintas stogas nešiltintas (36,25m 2 ). Vizualinės apžiūros metu nustatyti defektai/ neatitikimai Pastato stogo dangos būklė patenkinama. Perdanga po nešildoma pastoge apšiltinta 100mm akmens vatos. Pagrindinio pastato šlaitinis stogas, besiribojantis su šildomomis patalpomis šiltintas 250mm akmens vatos. Salės šlaitinis stogas šiltintas 200mm akmens vatos. Sutapdintas stogas nešiltintas. Lietaus surinkimo sistema išorinė, atnaujinta kartu su stogo danga. 33

34 Šilumos perdavimo koeficientas Apskaičiuotas šiltintos perdangos po nešildoma pastoge šilumos perdavimo koeficientas U 0,30 W/(m²K). Apskaičiuotas pagrindinio pastato šiltinto šlaitinio stogo šilumos perdavimo koeficientas U 0,19 W/(m²K). Apskaičiuotas salės šiltinto šlaitinio stogo šilumos perdavimo koeficientas U 0,24 W/(m²K). Apskaičiuotas sutapdinto stogo šilumos perdavimo koeficientas U 0,94 W/(m²K). Norminis šilumos perdavimo koeficientas - 0,20 W/(m²K). Šilumos nuostoliai bendrame pastato šilumos nuostolių balanse Šlaitinis šiltintas pagrindinio pastato stogas: Šiltinta pastogės perdanga: 4,20 MWh; 8,11 MWh; 1,5 % šilumos nuostolių per pastato atitvaras; 2,9 % šilumos nuostolių per pastato atitvaras; 1,18 % viso pastato šilumos nuostolių. 2,27 % viso pastato šilumos nuostolių. Šlaitinis šiltintas salės stogas: Sutapdintas stogas: 7,29 MWh; 3,52 MWh; 2,6 % šilumos nuostolių per pastato atitvaras; 1,3 % šilumos nuostolių per pastato atitvaras; 2,04 % viso pastato šilumos nuostolių. 0,99 % viso pastato šilumos nuostolių. 35. lentelė. Grindų aprašymas Grindų aprašymas Pastato grindys gelžbetoninių plokščių. Grindų ant grunto plotas 310,37 m 2. Rūsio perdangos plotas - 439,37 m 2 Grindų danga: plytelės, parketas. Vizualinės apžiūros metu nustatyti defektai/ neatitikimai Grindys ant grunto nešiltintos. Perdanga virš nešildomo rūsio nešiltinta. Grindų ant grunto ir rūsio perdangos šiluminės savybės neatitinka norminių reikalavimų, to pasekoje šaltuoju metų laiku patiriami viršnorminiai šilumos nuostoliai. Šilumos perdavimo koeficientas Apskaičiuotas grindų ant grunto šilumos perdavimo koeficientas U yra lygus 1,00 W/(m²K). 34

35 Apskaičiuotas rūsio perdangos šilumos perdavimo koeficientas U yra lygus 1,40 W/(m²K). Norminis šilumos perdavimo koeficientas turėtų būti 0,30 W/(m²K). Šilumos nuostoliai bendrame pastato šilumos nuostolių balanse Grindys ant grunto: 6,01 MWh, 2,2 % šilumos nuostolių per pastato atitvaras; 1,68 % viso pastato šilumos nuostolių. Perdanga virš nešildomo rūsio: 44,41 MWh, 16,0 % šilumos nuostolių per pastato atitvaras; 12,44 % viso pastato šilumos nuostolių. 2,50 2,00 1,50 1,00 0,50 0,00 Faktinis šilumos perdavimo koeficientas, m² K/W Norminis šilumos perdavimo koficientas, m² K/W 7 pav. Faktiniai ir projektuojami šilumos perdavimo koeficientai. Išorės sienos, grindys ant grunto, rūsio perdanga, medinės durys, sutapdintas stogas bei perdanga besiribojanti su išore neatitinka dabartinių norminių reikalavimų. Likusios atitvaros atitinka arba yra artimos norminėms. 35

36 MWh/metus UAB "Miesto renovacija" Konstitucijos pr. 23, LT Vilnius, Tel./Faks. (8-5) , 4.2. PASTATO IŠORINIŲ ATITVARŲ ŠILUMOS NUOSTOLIAI BENDRAME PASTATO ŠILUMOS NUOSTOLIŲ BALANSE Perdanga besiribojanti su išore Perdanga virš nešildomo rūsio Grindys ant grunto 700,00 600,00 500,00 Sutapdintas stogas Perdanga po nešildoma pastoge (šiltinta) Šlaitinis pagrindinio pastato stogas (šiltintas) Šlaitinis salės stogas (šiltintas) Plastikiniai šiltinti vartai Lauko durys pvc 400,00 Stoglangiai Plastikiniai langai 300,00 200,00 100,00 0,00 Mediniai langai (nauji) Išorės sienos šiltintos Išorės sienos nešiltintos, radiatorių nišose Išorės sienos nešiltintos Qf.n. QŠG Qk.v. 8 pav. Išorinių atitvarų nuostoliai bendrame pastato šilumos nuostolių balanse 4.3. ENERGIJOS IR ŠALTO VANDENS TAUPYMO PRIEMONIŲ ĮGYVENDINIMO PASTATŲ IŠORINĖSE ATITVAROSE PASIŪLYMAI, GALIMŲ ENERGIJOS IR ŠALTO VANDENS SUTAUPYMŲ APSKAIČIAVIMO REZULTATAI BEI TAUPYMO PRIEMONIŲ DIEGIMUI REIKALINGŲ INVESTICIJŲ APSKAIČIAVIMAS Šioje dalyje pateikiamos ir plačiau analizuojamos rekomenduojamos Administracinės paskirties pastato išorinių atitvarų ir inžinerinių sistemų atnaujinimo (modernizavimo) priemonės. Priemonės parinktos atsižvelgiant į esamą pastato išorinių atitvarų ir inžinerinių sistemų būklę, vizualinių apžiūrų rezultatus bei išvadomis, atsižvelgiant į įstaigos administracijos pateiktas pastabas, pasiūlymus, techninę užduotį ir išsakytus pageidavimus. Siūlomos energijos taupymo ir rekonstrukcijos priemonės ne tik pagerintų esamą pastatų išorinių atitvarų ir inžinerinių pastato būklę, bet ir atstatytų pastato vertę. 36

37 36. lentelė. Pasiūlymai/rekomendacijos pastato išorinėms atitvaroms Pasiūlymai/rekomendacijos Išorinės sienos Siūloma atlikti išorės sienų pažeistų paviršių ir plyšių remontą ir šiltinimą. Numatomas esamo cokolio tinko pašalinimas. Šiltinimą numatyti medžiagomis, išlaikančiomis atsparumą smūgiams ir užtikrinančiomis šilumos perdavimo koeficiento reikalavimų atitikimą pagal STR :2013 Pastatų energinio naudingumo projektavimas. Atliekant išorės sienų šiltinimą (tame tarpe ir cokolio), reikalinga numatyti senos nuogrindos demontavimo bei naujos įrengimo darbus. Atstatyti sienų ir cokolio pažeidimus į pradinę padėtį. Numatyti pamatus padengti hidroizoliacija, įrengti termoizoliacinį sluoksnį bei viršžeminės dalies apdailą. Apšiltinus cokolį, rekomenduojama jį padengti mechaniniams pažeidimams atspariomis medžiagomis. Taip pat numatoma apšiltinti perdangą besiribojančią su išore. Detalus sienų šiltinimo darbų aprašas bei šiltinimo detalės bus pateikiamos atliekant pastato modernizavimo techninį darbo projektą. Stogas Siekiant A energinio naudingumo klasės būtina apšiltinti šlaitinį stogą ir pakeisti esamą dangą, bei apšiltinti pastogės perdangą. Taip pat apšiltinamas nešiltintas sutapdintas stogas ir įrengiama nauja prilydoma danga. Stogai ir pastogės perdangos turi būti šiltinami akmens vata ar kita lygiaverte medžiaga. Statybos darbai turi atitikti techninius reikalavimus, naudojamos medžiagos turi tenkinti higienos, saugos ir kitus STR keliamus reikalavimus. Stogų konstrukcijoms leidžiama naudoti tik nustatyta tvarka sertifikuotus statybos produktus. Papildomai apšiltinamų stogų konstrukcijoms įrengti naudojami statybos produktai turi tenkinti gaisrinės saugos reikalavimus. Vadovautis Gaisrinės saugos pagrindiniai reikalavimai. Detalus stogo šiltinimo darbų aprašas bei šiltinimo detalės bus pateikiamos atliekant pastato atnaujinimo (modernizavimo) techninį darbo projektą. Grindys ant grunto Siūloma apšiltinti grindis ant grunto. Numatomas pastato grindų keitimas įrengiant šilumą izoliuojančius sluoksnius ir numatant homogenines dangas. Detalus grindų šiltinimo sprendinys pateikiamas atnaujinimo (modernizavimo) techninio darbo projekto metu. Statybos darbai turi atitikti techninius reikalavimus, naudojamos medžiagos turi tenkinti higienos, saugos ir kitus STR reikalavimus. Į investiciją įskaičiuotas statybinio laužo iš objekto išvežimas. Durys ir langai Siūloma esamus senus langus pakeisti naujais plastikiniais langais, atitinkančiais tokios paskirties pastatams keliamus STR ir HN reikalavimus. Naujų langų profiliai turi būti pagaminti iš medžiagų, 37

38 atitinkančių RAL-RG 716/1 reikalavimus. Keičiami langai montuojami į dabar esančių langų vietą. Angokrašciai aptaisomi, tinkuojami, glaistomi, dažomi, atliekama pilna apdaila. Naujų langų triukšmo slopinimo lygis 35 db. III etpg numatytas visų langų keitimas. Senas nusidėvėjusias, žemos šiluminės varžos ir nesandarias išorės duris ir vartus siūloma keisti į naujas plastikines ir/ar plienines. Durys projektuojamos su spyna ir automatinio uždarymo mechanizmu. Atstatoma angokraščių apdaila. Investicijoje taip pat numatytas senų durų ir vartų demontavimas, turėklų įrengimas ir statybinio laužo pašalinimas iš objekto. Nekeičiant medinių langų rekomenduotina juos perdažyti, taip langų rėmai bus apsaugoti nuo kritulių bei saulės poveikio ir pailgės jų tarnavimo laikas. Perdanga virš nešildomo rūsio Siūloma apšiltinti rūsio perdangą iš rūsio pusės. Rūsio praeigos ir durų varčios aukštį leidžiama sumažinti iki 1,9 m. Detalus rūsio perdangos šiltinimo sprendinys pateikiamas atnaujinimo (modernizavimo) techninio darbo projekto metu. Statybos darbai turi atitikti techninius reikalavimus, naudojamos medžiagos turi tenkinti higienos, saugos ir kitus STR reikalavimus. Į investiciją įskaičiuotas statybinio laužo iš objekto išvežimas. Pagal STR normatyvus pastatai per visą ekonomiškai pagrįstą statinio naudojimo trukmę, turi atitikti šešis esminius statinio reikalavimus: mechaninis atsparumas ir pastovumas (1), gaisrinė sauga (2), higiena, sveikata, aplinkos apsauga (3), naudojimo sauga (4), apsauga nuo triukšmo (5), energijos taupymas ir šilumos išsaugojimas (6). Tokios nuostatos atitinka ES direktyvos 89/106/EEC reikalavimus. Pastato atnaujinimo (modernizavimo) priemonių kainos nustatytos remiantis statybos darbų kainų apskaičiavimais pagal 2015 metų spalio mėnesio UAB Sistela Pastatų atnaujinimo (modernizavimo) darbų skaičiuojamųjų kainų rekomendacijos katalogą. Planuojamas išlaidų šaltinis pagal Viešųjų pastatų energinio efektyvumo didinimo programa Lietuvos Respublikos Vyriausybės 2014 m. lapkričio 26 d. nutarimu Nr Dėl Viešųjų pastatų energinio efektyvumo didinimo programos patvirtinimo patvirtinta Viešųjų pastatų energinio efektyvumo didinimo programa. 38

39 37. lentelė. Plastikiniams langams siūlomų diegti taupymo priemonių ekonominis vertinimas Plastikinių langų keitimo ekonominis vertinimas Keistinų langų plotas 15,44 m² 1 m² kaina 154,81 Eur/ m² Bendros investicijos (su PVM) 2390,23 Eur Sutaupytos energijos kiekis norminiams metams 0,55 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 35% % Išlaidų sutaupymas 38,66 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,02 Eur/ m² Investicijų paprastasis atsipirkimo laikas 62 metų Atnaujinimo darbų kainų kodas Pastaba: plastikinių langų keitimas ekonomiškai nenaudingas, bet būtinas siekiant B energinio naudingumo klasės, kadngi nėra esamų langų atitikties deklaracijų. 38. lentelė. Mediniams langams siūlomų diegti taupymo priemonių ekonominis vertinimas Medinių langų keitimo ekonominis vertinimas Keistinų langų plotas 317,14 m² 1 m² kaina 154,81 Eur/ m² Bendros investicijos (su PVM) 49095,62 Eur Sutaupytos energijos kiekis norminiams metams 11,37 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 35% % Išlaidų sutaupymas 794,05 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,37 Eur/ m² Investicijų paprastasis atsipirkimo laikas 62 metų Atnaujinimo darbų kainų kodas lentelė. Cokolio šiltinimui siūlomų diegti taupymo priemonių ekonominis vertinimas Cokolio šiltinimas Cokolio ilgis 115,38 m 1 m kaina 84,07 Eur/ m Bendros investicijos (su PVM) 9700,09 Eur Atnaujinimo darbų kainų kodas lentelė. Išorinėms sienoms siūlomų diegti taupymo priemonių ekonominis vertinimas Išorinių sienų šiltinimo ekonominis vertinimas Šiltinamas išorinių sienų plotas 1269,74 m² 1 m² kaina 89,46 Eur/ m² Bendros investicijos (su PVM) ,15 Eur Sutaupytos energijos kiekis norminiams metams 54,04 MWh/ metus Šilumos nuostoliu per šias atitvaras sumažėjimas 77% % Išlaidų sutaupymas 3774,86 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto 1,78 Eur/ m² Investicijų paprastas atsipirkimo laikas 30 metų Atnaujinimo darbų kainų kodas

40 41. lentelė. Sutapdinto stogo šiltinimui siūlomų diegti taupymo priemonių ekonominis vertinimas Sutapdinto stogo šiltinimo ekonominis vertinimas Stogo plotas 36,25 m² 1 m² kaina 79,39 Eur/ m² Bendros investicijos (su PVM) 2877,82 Eur Sutaupytos energijos kiekis norminiams metams 1,60 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 79% % Išlaidų sutaupymas 111,94 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,05 Eur/ m² Investicijų paprastasis atsipirkimo laikas 26 metų Atnaujinimo darbų kainų kodas lentelė. Grindims ant grunto siūlomų diegti taupymo priemonių ekonominis vertinimas Grindų ant grunto šiltinimo ekonominis vertinimas Grindų ant grunto plotas 310,37 m² 1 m² kaina 40,51 Eur/ m² Bendros investicijos (su PVM) 12573,34 Eur Sutaupytos energijos kiekis norminiams metams 2,43 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 70% % Išlaidų sutaupymas 169,72 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto 0,08 Eur/ m² Investicijų paprastas atsipirkimo laikas 74 metų Atnaujinimo darbų kainų kodas lentelė. Rūsio perdangos šiltinimui siūlomų diegti taupymo priemonių ekonominis vertinimas Rūsio perdangos šiltinimo ekonominis vertinimas Perdangos plotas 439,37 m² 1 m² kaina 29,61 Eur/ m² Bendros investicijos (su PVM) 13009,17 Eur Sutaupytos energijos kiekis norminiams metams 20,20 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 79% % Išlaidų sutaupymas 1410,87 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,66 Eur/ m² Investicijų paprastasis atsipirkimo laikas 9 metų Atnaujinimo darbų kainų kodas

41 44. lentelė. Perdangos besiribojančios su išore šiltinimui siūlomų diegti taupymo priemonių ekonominis vertinimas Perdangos besiribojančios su išore šiltinimo ekonominis vertinimas Perdangos plotas 31,37 m² 1 m² kaina 64,48 Eur/ m² Bendros investicijos (su PVM) 2022,77 Eur Sutaupytos energijos kiekis norminiams metams 0,79 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 68% % Išlaidų sutaupymas 54,98 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto 0,03 Eur/ m² Investicijų paprastas atsipirkimo laikas 37 metų Atnaujinimo darbų kainų kodas lentelė. Išorinėms sienoms (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Išorinių sienų šiltinimo ekonominis vertinimas Šiltinamas išorinių sienų plotas 1746,80* m² 1 m² kaina 131,14 Eur/ m² Bendros investicijos (su PVM) ,26 Eur Sutaupytos energijos kiekis norminiams metams 66,46 MWh/ metus Šilumos nuostoliu per šias atitvaras sumažėjimas 90% % Išlaidų sutaupymas 4642,57 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto 2,18 Eur/ m² Investicijų paprastas atsipirkimo laikas 49 metų Atnaujinimo darbų kainų kodas *Įskaitant jau apšiltintų sienų šiltinimą, kuris yra reikalingas siekiant A energinio naudingumo klasės. Detalus sienų šiltinimo darbų aprašas bei šiltinimo detalės bus pateikiamos atliekant pastato modernizavimo techninį darbo projektą. 46. lentelė. Cokolio šiltinimui (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Išorinių sienų šiltinimo ekonominis vertinimas Cokolio plotas 115,38 m 1 m kaina 175,58 Eur/ m Bendros investicijos (su PVM) 20258,78 Eur Atnaujinimo darbų kainų kodas lentelė. Šlaitiniam stogui (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Šlaitinio stogo šiltinimo ekonominis vertinimas Šlaitinio stogo plotas 508,53 m² 1 m² kaina 84,69 Eur/ m² Bendros investicijos (su PVM) 43067,41 Eur Sutaupytos energijos kiekis norminiams metams 3,92 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 70% % Išlaidų sutaupymas 273,63 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,13 Eur/ m² Investicijų paprastasis atsipirkimo laikas 157 metų Atnaujinimo darbų kainų kodas

42 Pastaba: šlaitinio stogo šiltinimas ekonomiškai nenaudingas, bet būtinas siekiant A energinio naudingumo klasės. Detalus stogo šiltinimo darbų aprašas bei šiltinimo detalės bus pateikiamos atliekant pastato modernizavimo techninį darbo projektą. 48. lentelė. Perdangai po nešildoma pastoge šiltinti (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Perdangos po nešildoma pastoge šiltinimo ekonominis vertinimas Perdangos plotas 261,92 m² 1 m² kaina 18,82 Eur/ m² Bendros investicijos (su PVM) 4928,16 Eur Sutaupytos energijos kiekis norminiams metams 3,29 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 90% % Išlaidų sutaupymas 229,53 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,11 Eur/ m² Investicijų paprastasis atsipirkimo laikas 21 metų Atnaujinimo darbų kainų kodas lentelė. Sutapdinto stogo šiltinimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Sutapdinto stogo šiltinimo ekonominis vertinimas Stogo plotas 36,25 m² 1 m² kaina 108,10 Eur/ m² Bendros investicijos (su PVM) 3918,68 Eur Sutaupytos energijos kiekis norminiams metams 1,84 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 89% % Išlaidų sutaupymas 128,58 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,06 Eur/ m² Investicijų paprastasis atsipirkimo laikas 30 metų Atnaujinimo darbų kainų kodas lentelė. Grindų ant grunto šiltinimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Grindų ant grunto šiltinimo ekonominis vertinimas Grindų ant grunto plotas 310,37 m² 1 m² kaina 74,75 Eur/ m² Bendros investicijos (su PVM) 23201,34 Eur Sutaupytos energijos kiekis norminiams metams 3,09 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 92% % Išlaidų sutaupymas 216,06 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto 0,10 Eur/ m² Investicijų paprastas atsipirkimo laikas 107 metų Atnaujinimo darbų kainų kodas Pastaba: grindų ant grunto šiltinimas ekonomiškai nenaudingas, bet būtinas siekiant A energinio naudingumo klasės. 42

43 51. lentelė. Durų keitimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Durų keitimo ekonominis vertinimas Keistinų durų plotas 11,21 m² 1 m² kaina 223,67 Eur/ m² Bendros investicijos (su PVM) 2507,32 Eur Sutaupytos energijos kiekis norminiams metams 0,61 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 50% % Išlaidų sutaupymas 42,53 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,02 Eur/ m² Investicijų paprastasis atsipirkimo laikas 59 metų Atnaujinimo darbų kainų kodas Pastaba: durų keitimas ekonomiškai nenaudingas, bet būtinas siekiant A energinio naudingumo klasės. 52. lentelė. Vartų keitimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Vartų keitimo ekonominis vertinimas Vartų plotas 21,60 m² 1 m² kaina 360,71 Eur/ m² Bendros investicijos (su PVM) 7791,40 Eur Sutaupytos energijos kiekis norminiams metams 1,42 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 63% % Išlaidų sutaupymas 99,15 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto/metus 0,05 Eur/ m² Investicijų paprastasis atsipirkimo laikas 79 metų Atnaujinimo darbų kainų kodas Pastaba: vartų keitimas ekonomiškai nenaudingas, bet būtinas siekiant A energinio naudingumo klasės. 53. lentelė. Perdangos besiribojančios su išore šiltinimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Perdangos besiribojančios su išore šiltinimo ekonominis vertinimas Perdangos plotas 31,37 m² 1 m² kaina 74,75 Eur/ m² Bendros investicijos (su PVM) 2345,03 Eur Sutaupytos energijos kiekis norminiams metams 0,96 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 34% % Išlaidų sutaupymas 66,76 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto 0,03 Eur/ m² Investicijų paprastas atsipirkimo laikas 35 metų Atnaujinimo darbų kainų kodas

44 54. lentelė. Perdangos virš nešildomo rūsio šiltinimo (A klasė) siūlomų diegti taupymo priemonių ekonominis vertinimas Perdangos virš nešildomo rūsio šiltinimo ekonominis vertinimas Perdangos plotas 439,37 m² 1 m² kaina 39,65 Eur/ m² Bendros investicijos (su PVM) 17421,77 Eur Sutaupytos energijos kiekis norminiams metams 23,69 MWh/ metus Šilumos nuostolių per šias atitvaras sumažėjimas 82% % Išlaidų sutaupymas 1654,57 Eur/metus Išlaidų sutaupymas 1 m² šildomo ploto 0,78 Eur/ m² Investicijų paprastas atsipirkimo laikas 11 metų Atnaujinimo darbų kainų kodas

45 MWh/metus UAB "Miesto renovacija" Konstitucijos pr. 23, LT Vilnius, Tel./Faks. (8-5) , 300,00 Perdanga besiribojanti su išore Perdanga virš nešildomo rūsio 250,00 Grindys ant grunto Sutapdintas stogas 200,00 Perdanga po nešildoma pastoge (šiltinta) Šlaitinis pagrindinio pastato stogas (šiltintas) Šlaitinis salės stogas (šiltintas) 150,00 Plastikiniai šiltinti vartai Lauko durys med 100,00 Lauko durys pvc Plastikiniai langai 50,00 Mediniai langai (nauji) Išorės sienos šiltintos 0,00 Qn prieš taupymo priemonių diegimą Qn įdiegus taupymo priemones 9 pav. Q n prieš ir po taupymo priemonių diegimą Išorės sienos nešiltintos, radiatorių nišose Išorės sienos nešiltintos Įdiegus visas taupymo priemones išorinėms atitvaroms, šilumos nuostoliai, per jas, sumažėtų 2,5 karto. 45

46 Išanalizavus pastato atitvaras bei nustačius šilumos perdavimo koeficientus, buvo sudarytas pastato išorinių atitvarų šilumos nuostolių, bendrame pastato šilumos nuostolių balanse, vertinimas. Apibendrinti duomenys pateikiami žemiau esančioje lentelėje. 55. lentelė. Šiluminės energijos sutaupymai pastato išorės atitvarose Eil. Nr. Atitvaros pavadinimas Atitvaros šilumos perdavimo koeficiento vertė prieš taupymo programų diegimą Atitvaros šilumos perdavimo koeficientas įvertinus taupymo priemonių diegimą Šilumos energijos sąnaudos prieš taupymo programų diegimą Šilumos energijos sąnaudos prieš taupymo priemonių diegimą, perskaičiuotos norminiam šildymo sezonui Šilumos energijos sąnaudos įvertinus taupymo priemonių diegimą Šilumos energijos sąnaudos, įvertinus taupymo programų diegimą, perskaičiuotos norminiam šildymo sezonui U, W/(m²K) MWh/metus MWh/ metus Sutaupytos šilumos energijos kiekis tose atitvarose, perskaičiuotas norminiam šildymo sezonui Šilumos energijos vieneto kaina Šilumos energijos sutaupymai % Eur/MWh Eur/metus Eur/m² 1. Išorės sienos nešiltintos 1,08 0,25 105,17 60,87 24,35 14,09 46,78 77% 69, ,80 1,54 2. Išorės sienos nešiltintos, radiatorių nišose 1,48 0,25 15,09 8,73 2,55 1,48 7,26 83% 69,85 507,06 0,24 3. Išorės sienos šiltintos 0,24 0,24 11,82 6,84 11,82 6,84 0,00 0% 69,85 0,00 0,00 4. Mediniai langai (nauji) 1,70 1,10 55,65 32,21 36,01 20,84 11,37 35% 69,85 794,05 0,37 5. Plastikiniai langai 1,70 1,10 2,71 1,57 1,75 1,01 0,55 35% 69,85 38,66 0,02 6. Stoglangiai 1,70 1,10 4,53 2,62 2,93 1,70 0,93 35% 69,85 64,67 0,03 7. Lauko durys pvc 1,70 1,60 0,75 0,43 0,71 0,41 0,03 6% 69,85 1,79 0,00 8. Lauko durys med 2,20 1,60 1,57 0,91 1,14 0,66 0,25 27% 69,85 17,35 0,01 9. Plastikiniai šiltinti vartai 2,20 1,60 4,90 2,84 3,57 2,06 0,77 27% 69,85 54,08 0, Šlaitinis salės stogas (šiltintas) 0,24 0,20 7,29 4,22 6,08 3,52 0,70 17% 69,85 49,14 0, Šlaitinis pagrindinio pastato stogas (šiltintas) 0,19 0,19 4,20 2,43 4,20 2,43 0,00 0% 69,85 0,00 0, Perdanga po nešildoma pastoge (šiltinta) 0,30 0,20 8,11 4,69 5,41 3,13 1,56 33% 69,85 109,30 0, Sutapdintas stogas 0,94 0,20 3,52 2,04 0,75 0,43 1,60 79% 69,85 111,94 0, Grindys ant grunto 1,00 0,30 6,01 3,48 1,81 1,05 2,43 70% 69,85 169,72 0, Perdanga virš nešildomo rūsio 1,40 0,30 44,41 25,71 9,52 5,51 20,20 79% 69, ,87 0,66 46

47 16. Perdanga besiribojanti su išore 0,62 0,20 2,01 1,16 0,65 0,37 0,79 68% 69,85 54,98 0,03 Dėl infiltracijos, natūralaus ir mechaninio vėdinimo: 79,14 45,81 151,09 87,45-41,64-91% 69, ,93-1,37 Iš viso 356,89 206,56 264,32 152,99 55,77 27% 69, ,79 1,83 Pastabos: Skaičiavimuose įvertintas šilumos energijos tarifas, kai šiluma pastatui tiekiama iš centralizuotų miesto šilumos tinklų yra 69,85 Eur/MWh su PVM. (vidurkis pagal pateiktas išlaidas). Pastato šilumos energijos, skirtos patalpų šildymui, sutaupymų perskaičiavimo norminiam šildymo sezonui, rezultatai: 56. lentelė. Šiluminės energijos sąnaudos pastato išorės atitvarose Eil. Nr. Pastato išorės atitvaros pavadinimas Pastato šilumos nuostoliai per atitvaras Faktinės šilumos energijos sąnaudos šildymui perskaičiuotos norminiam šildymo sezonui MWh/ metus % MWh/metus MWh/ metus Sutaupomas šilumos energijos kiekis pastato šilumos nuostolių atžvilgiu Sutaupomas šilumos energijos kiekis šildymui, perskaičiuotas norminiam šildymo sezonui Šilumos energijos sąnaudos šildymui, įvertinus taupymo priemonių įdiegimą, perskaičiuotos norminiam šildymo sezonui % MWh/metus MWh/metus 1. Išorės sienos nešiltintos 105,17 29,5% 60,87 80,83 77% 46,78 14,09 2. Išorės sienos nešiltintos, radiatorių nišose 15,09 4,2% 8,73 12,54 83% 7,26 1,48 3. Išorės sienos šiltintos 11,82 3,3% 6,84 0,00 0% 0,00 6,84 4. Mediniai langai (nauji) 55,65 15,6% 32,21 19,64 35% 11,37 20,84 5. Plastikiniai langai 2,71 0,8% 1,57 0,96 35% 0,55 1,01 6. Stoglangiai 4,53 1,3% 2,62 1,60 35% 0,93 1,70 7. Lauko durys pvc 0,75 0,2% 0,43 0,04 6% 0,03 0,41 8. Lauko durys med 1,57 0,4% 0,91 0,43 27% 0,25 0,66 9. Plastikiniai šiltinti vartai 4,90 1,4% 2,84 1,34 27% 0,77 2, Šlaitinis salės stogas (šiltintas) 7,29 2,0% 4,22 1,22 17% 0,70 3, Šlaitinis pagrindinio pastato stogas (šiltintas) 4,20 1,2% 2,43 0,00 0% 0,00 2, Perdanga po nešildoma pastoge (šiltinta) 8,11 2,3% 4,69 2,70 33% 1,56 3, Sutapdintas stogas 3,52 1,0% 2,04 2,77 79% 1,60 0, Grindys ant grunto 6,01 1,7% 3,48 4,20 70% 2,43 1, Perdanga virš nešildomo rūsio 44,41 12,4% 25,71 34,90 79% 20,20 5, Perdanga besiribojanti su išore 2,01 0,6% 1,16 1,36 68% 0,79 0,37 Dėl infiltracijos, natūralaus ir mechaninio vėdinimo 79,14 22,2% 45,81-71,95-91% -41,64 87,45 Iš viso: 356,89 100% 206,56 152,99 47

48 57. lentelė. Šiluminės energijos sutaupymai pastato išorės atitvarose (A klasė) Eil. Nr. Atitvaros pavadinimas Atitvaros šilumos perdavimo koeficiento vertė prieš taupymo programų diegimą Atitvaros šilumos perdavimo koeficientas įvertinus taupymo priemonių diegimą Šilumos energijos sąnaudos prieš taupymo programų diegimą Šilumos energijos sąnaudos prieš taupymo priemonių diegimą, perskaičiuotos norminiam šildymo sezonui Šilumos energijos sąnaudos įvertinus taupymo priemonių diegimą Šilumos energijos sąnaudos, įvertinus taupymo programų diegimą, perskaičiuotos norminiam šildymo sezonui Sutaupytos šilumos energijos kiekis tose atitvarose, perskaičiuotas norminiam šildymo sezonui Šilumos energijos vieneto kaina Šilumos energijos sutaupymai U, W/(m²K) MWh/metus MWh/ metus % Eur/MWh Eur/metus Eur/m² 1. Išorės sienos nešiltintos 1,08 0,11 105,17 60,87 10,71 6,20 54,67 90% 69, ,99 1,80 2. Išorės sienos nešiltintos, 1,48 0,11 15,09 8,73 1,12 0,65 8,09 54% radiatorių nišose 69,85 564,78 0,27 3. Išorės sienos šiltintos 0,24 0,11 11,82 6,84 5,42 3,13 3,70 35% 69,85 258,80 0,12 4. Mediniai langai (nauji) 1,70 1,10 55,65 32,21 36,01 20,84 11,37 35% 69,85 794,05 0,37 5. Plastikiniai langai 1,70 1,10 2,71 1,57 1,75 1,01 0,55 35% 69,85 38,66 0,02 6. Stoglangiai 1,70 1,10 4,53 2,62 2,93 1,70 0,93 35% 69,85 64,67 0,03 7. Lauko durys pvc 1,70 1,10 0,75 0,43 0,49 0,28 0,15 50% 69,85 10,72 0,01 8. Lauko durys med 2,20 1,10 1,57 0,91 0,79 0,46 0,46 50% 69,85 31,81 0,01 9. Plastikiniai šiltinti vartai 2,20 1,10 4,90 2,84 2,45 1,42 1,42 63% 69,85 99,15 0, Šlaitinis salės stogas 0,24 0,09 7,29 4,22 2,73 1,58 2,64 53% (šiltintas) 69,85 184,26 0, Šlaitinis pagrindinio pastato 0,19 0,09 4,20 2,43 1,99 1,15 1,28 70% stogas (šiltintas) 69,85 89,37 0, Perdanga po nešildoma 0,30 0,09 8,11 4,69 2,43 1,41 3,29 90% pastoge (šiltinta) 69,85 229,53 0, Sutapdintas stogas 0,94 0,09 3,52 2,04 0,34 0,19 1,84 89% 69,85 128,58 0, Grindys ant grunto 1,00 0,11 6,01 3,48 0,66 0,38 3,09 92% 69,85 216,06 0, Perdanga virš nešildomo 1,40 0,11 44,41 25,71 3,49 2,02 23,69 82% rūsio 69, ,57 0, Perdanga besiribojanti su 0,62 0,11 2,01 1,16 0,36 0,21 0,96 34% išore 69,85 66,76 0,03 Dėl infiltracijos, natūralaus ir mechaninio vėdinimo: 79,14 45,81 52,45 30,36 15,45 34% 69, ,21 0,51 Iš viso 356,89 206,56 126,12 73,00 85,29 41% 69, ,73 2,80 Pastabos: Skaičiavimuose įvertintas šilumos energijos tarifas, kai šiluma pastatui tiekiama iš centralizuotų miesto šilumos tinklų yra 69,85 Eur/MWh su PVM. (vidurkis pagal pateiktas išlaidas). 48

49 Pastato šilumos energijos, skirtos patalpų šildymui, sutaupymų perskaičiavimo norminiam šildymo sezonui, rezultatai: 58. lentelė. Šiluminės energijos sąnaudos pastato išorės atitvarose (A klasė) Eil. Nr. Pastato išorės atitvaros pavadinimas Pastato šilumos nuostoliai per atitvaras Faktinės šilumos energijos sąnaudos šildymui perskaičiuotos norminiam šildymo sezonui MWh/ metus % MWh/metus MWh/ metus Sutaupomas šilumos energijos kiekis pastato šilumos nuostolių atžvilgiu Sutaupomas šilumos energijos kiekis šildymui, perskaičiuotas norminiam šildymo sezonui Šilumos energijos sąnaudos šildymui, įvertinus taupymo priemonių įdiegimą, perskaičiuotos norminiam šildymo sezonui % MWh/metus MWh/metus 1. Išorės sienos nešiltintos 105,17 29,5% 60,87 94,46 90% 54,67 6,20 2. Išorės sienos nešiltintos, radiatorių nišose 15,09 4,2% 8,73 13,97 93% 8,09 0,65 3. Išorės sienos šiltintos 11,82 3,3% 6,84 6,40 54% 3,70 3,13 4. Mediniai langai (nauji) 55,65 15,6% 32,21 19,64 35% 11,37 20,84 5. Plastikiniai langai 2,71 0,8% 1,57 0,96 35% 0,55 1,01 6. Stoglangiai 4,53 1,3% 2,62 1,60 35% 0,93 1,70 7. Lauko durys pvc 0,75 0,2% 0,43 0,27 35% 0,15 0,28 8. Lauko durys med 1,57 0,4% 0,91 0,79 50% 0,46 0,46 9. Plastikiniai šiltinti vartai 4,90 1,4% 2,84 2,45 50% 1,42 1, Šlaitinis salės stogas (šiltintas) 7,29 2,0% 4,22 4,56 63% 2,64 1, Šlaitinis pagrindinio pastato stogas (šiltintas) 4,20 1,2% 2,43 2,21 53% 1,28 1, Perdanga po nešildoma pastoge (šiltinta) 8,11 2,3% 4,69 5,68 70% 3,29 1, Sutapdintas stogas 3,52 1,0% 2,04 3,18 90% 1,84 0, Grindys ant grunto 6,01 1,7% 3,48 5,34 89% 3,09 0, Perdanga virš nešildomo rūsio 44,41 12,4% 25,71 40,92 92% 23,69 2, Perdanga besiribojanti su išore 2,01 0,6% 1,16 1,65 82% 0,96 0,21 Dėl infiltracijos, natūralaus ir mechaninio vėdinimo 79,14 22,2% 45,81 26,69 34% 15,45 30,36 Iš viso: 356,89 100% 206,56 73,00 49
