1 Αρχιτεκτονικός Σχεδιασμός 5Α Ανάλυση παραδοσιακών κτιρίων και συνόλων Ανάλυση Δομικού συστήματος Εισαγωγικό σημείωμα στην περιοχή της Οικοδομικής β. Τσούρας Επικ. Καθηγητής Σχολής Αρχιτεκτόνων Ε.Μ.Π.

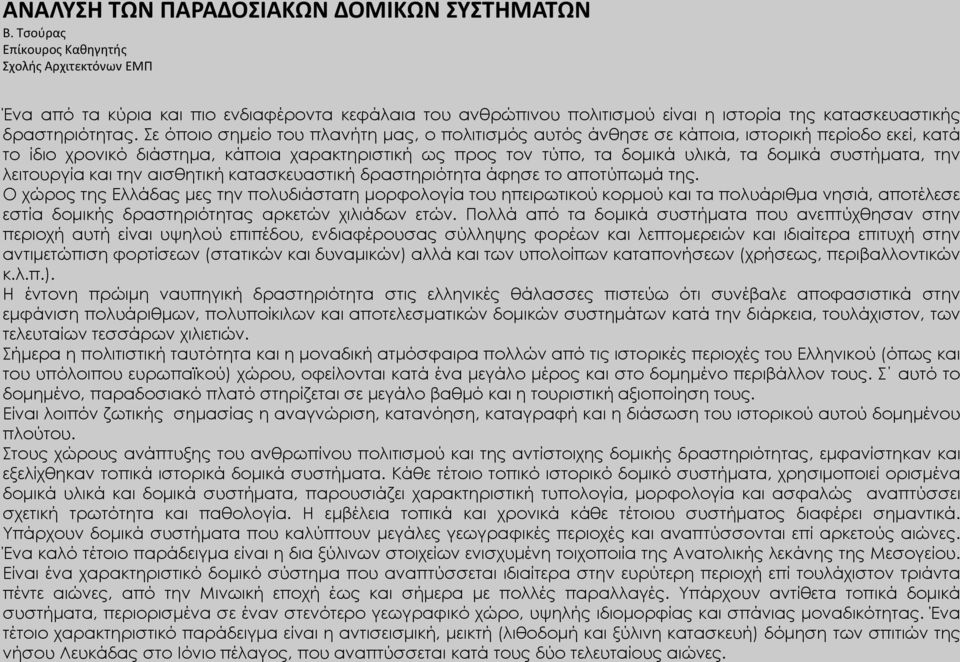

2 ΑΝΑΛΥΣΗ ΤΩΝ ΠΑΡΑΔΟΣΙΑΚΩΝ ΔΟΜΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Β. Τσούρας Επίκουρος Καθηγητής Σχολής Αρχιτεκτόνων ΕΜΠ Ένα από τα κύρια και πιο ενδιαφέροντα κεφάλαια του ανθρώπινου πολιτισμού είναι η ιστορία της κατασκευαστικής δραστηριότητας. Σε όποιο σημείο του πλανήτη μας, ο πολιτισμός αυτός άνθησε σε κάποια, ιστορική περίοδο εκεί, κατά το ίδιο χρονικό διάστημα, κάποια χαρακτηριστική ως προς τον τύπο, τα δομικά υλικά, τα δομικά συστήματα, την λειτουργία και την αισθητική κατασκευαστική δραστηριότητα άφησε το αποτύπωμά της. Ο χώρος της Ελλάδας μες την πολυδιάστατη μορφολογία του ηπειρωτικού κορμού και τα πολυάριθμα νησιά, αποτέλεσε εστία δομικής δραστηριότητας αρκετών χιλιάδων ετών. Πολλά από τα δομικά συστήματα που ανεπτύχθησαν στην περιοχή αυτή είναι υψηλού επιπέδου, ενδιαφέρουσας σύλληψης φορέων και λεπτομερειών και ιδιαίτερα επιτυχή στην αντιμετώπιση φορτίσεων (στατικών και δυναμικών) αλλά και των υπολοίπων καταπονήσεων (χρήσεως, περιβαλλοντικών κ.λ.π.). Η έντονη πρώιμη ναυπηγική δραστηριότητα στις ελληνικές θάλασσες πιστεύω ότι συνέβαλε αποφασιστικά στην εμφάνιση πολυάριθμων, πολυποίκιλων και αποτελεσματικών δομικών συστημάτων κατά την διάρκεια, τουλάχιστον, των τελευταίων τεσσάρων χιλιετιών. Σήμερα η πολιτιστική ταυτότητα και η μοναδική ατμόσφαιρα πολλών από τις ιστορικές περιοχές του Ελληνικού (όπως και του υπόλοιπου ευρωπαϊκού) χώρου, οφείλονται κατά ένα μεγάλο μέρος και στο δομημένο περιβάλλον τους. Σ αυτό το δομημένο, παραδοσιακό πλατό στηρίζεται σε μεγάλο βαθμό και η τουριστική αξιοποίηση τους. Είναι λοιπόν ζωτικής σημασίας η αναγνώριση, κατανόηση, καταγραφή και η διάσωση του ιστορικού αυτού δομημένου πλούτου. Στους χώρους ανάπτυξης του ανθρωπίνου πολιτισμού και της αντίστοιχης δομικής δραστηριότητας, εμφανίστηκαν και εξελίχθηκαν τοπικά ιστορικά δομικά συστήματα. Κάθε τέτοιο τοπικό ιστορικό δομικό συστήματα, χρησιμοποιεί ορισμένα δομικά υλικά και δομικά συστήματα, παρουσιάζει χαρακτηριστική τυπολογία, μορφολογία και ασφαλώς αναπτύσσει σχετική τρωτότητα και παθολογία. Η εμβέλεια τοπικά και χρονικά κάθε τέτοιου συστήματος διαφέρει σημαντικά. Υπάρχουν δομικά συστήματα που καλύπτουν μεγάλες γεωγραφικές περιοχές και αναπτύσσονται επί αρκετούς αιώνες. Ένα καλό τέτοιο παράδειγμα είναι η δια ξύλινων στοιχείων ενισχυμένη τοιχοποιία της Ανατολικής λεκάνης της Μεσογείου. Είναι ένα χαρακτηριστικό δομικό σύστημα που αναπτύσσεται ιδιαίτερα στην ευρύτερη περιοχή επί τουλάχιστον τριάντα πέντε αιώνες, από την Μινωική εποχή έως και σήμερα με πολλές παραλλαγές. Υπάρχουν αντίθετα τοπικά δομικά συστήματα, περιορισμένα σε έναν στενότερο γεωγραφικό χώρο, υψηλής ιδιομορφίας και σπάνιας μοναδικότητας. Ένα τέτοιο χαρακτηριστικό παράδειγμα είναι η αντισεισμική, μεικτή (λιθοδομή και ξύλινη κατασκευή) δόμηση των σπιτιών της νήσου Λευκάδας στο Ιόνιο πέλαγος, που αναπτύσσεται κατά τους δύο τελευταίους αιώνες.

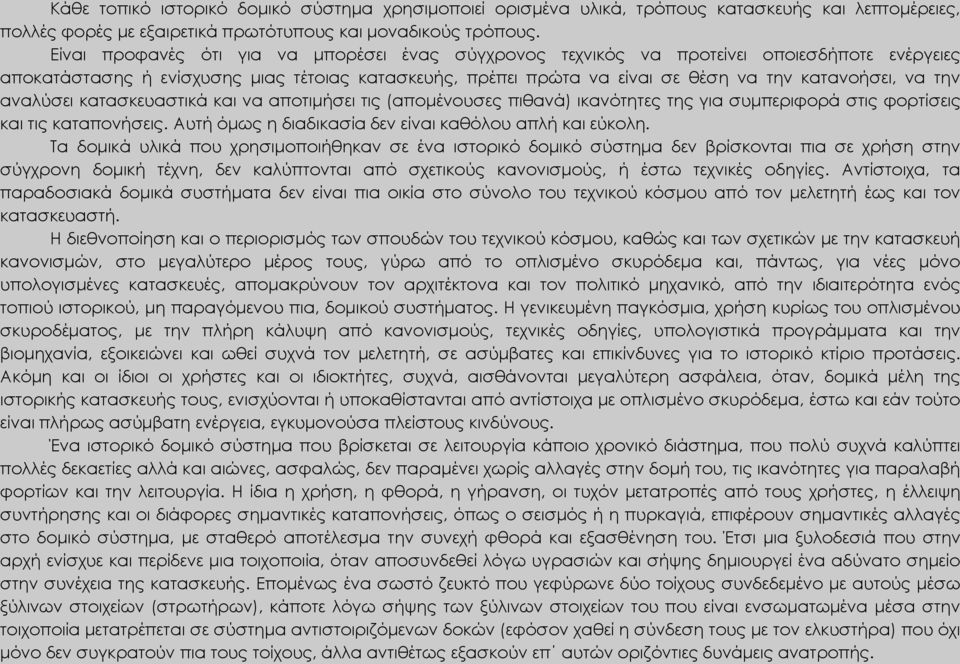

3 Κάθε τοπικό ιστορικό δομικό σύστημα χρησιμοποιεί ορισμένα υλικά, τρόπους κατασκευής και λεπτομέρειες, πολλές φορές με εξαιρετικά πρωτότυπους και μοναδικούς τρόπους. Είναι προφανές ότι για να μπορέσει ένας σύγχρονος τεχνικός να προτείνει οποιεσδήποτε ενέργειες αποκατάστασης ή ενίσχυσης μιας τέτοιας κατασκευής, πρέπει πρώτα να είναι σε θέση να την κατανοήσει, να την αναλύσει κατασκευαστικά και να αποτιμήσει τις (απομένουσες πιθανά) ικανότητες της για συμπεριφορά στις φορτίσεις και τις καταπονήσεις. Αυτή όμως η διαδικασία δεν είναι καθόλου απλή και εύκολη. Τα δομικά υλικά που χρησιμοποιήθηκαν σε ένα ιστορικό δομικό σύστημα δεν βρίσκονται πια σε χρήση στην σύγχρονη δομική τέχνη, δεν καλύπτονται από σχετικούς κανονισμούς, ή έστω τεχνικές οδηγίες. Αντίστοιχα, τα παραδοσιακά δομικά συστήματα δεν είναι πια οικία στο σύνολο του τεχνικού κόσμου από τον μελετητή έως και τον κατασκευαστή. Η διεθνοποίηση και ο περιορισμός των σπουδών του τεχνικού κόσμου, καθώς και των σχετικών με την κατασκευή κανονισμών, στο μεγαλύτερο μέρος τους, γύρω από το οπλισμένο σκυρόδεμα και, πάντως, για νέες μόνο υπολογισμένες κατασκευές, απομακρύνουν τον αρχιτέκτονα και τον πολιτικό μηχανικό, από την ιδιαιτερότητα ενός τοπιού ιστορικού, μη παραγόμενου πια, δομικού συστήματος. Η γενικευμένη παγκόσμια, χρήση κυρίως του οπλισμένου σκυροδέματος, με την πλήρη κάλυψη από κανονισμούς, τεχνικές οδηγίες, υπολογιστικά προγράμματα και την βιομηχανία, εξοικειώνει και ωθεί συχνά τον μελετητή, σε ασύμβατες και επικίνδυνες για το ιστορικό κτίριο προτάσεις. Ακόμη και οι ίδιοι οι χρήστες και οι ιδιοκτήτες, συχνά, αισθάνονται μεγαλύτερη ασφάλεια, όταν, δομικά μέλη της ιστορικής κατασκευής τους, ενισχύονται ή υποκαθίστανται από αντίστοιχα με οπλισμένο σκυρόδεμα, έστω και εάν τούτο είναι πλήρως ασύμβατη ενέργεια, εγκυμονούσα πλείστους κινδύνους. Ένα ιστορικό δομικό σύστημα που βρίσκεται σε λειτουργία κάποιο χρονικό διάστημα, που πολύ συχνά καλύπτει πολλές δεκαετίες αλλά και αιώνες, ασφαλώς, δεν παραμένει χωρίς αλλαγές στην δομή του, τις ικανότητες για παραλαβή φορτίων και την λειτουργία. Η ίδια η χρήση, η φθορά, η γήρανση, οι τυχόν μετατροπές από τους χρήστες, η έλλειψη συντήρησης και οι διάφορες σημαντικές καταπονήσεις, όπως ο σεισμός ή η πυρκαγιά, επιφέρουν σημαντικές αλλαγές στο δομικό σύστημα, με σταθερό αποτέλεσμα την συνεχή φθορά και εξασθένηση του. Έτσι μια ξυλοδεσιά που στην αρχή ενίσχυε και περίδενε μια τοιχοποιία, όταν αποσυνδεθεί λόγω υγρασιών και σήψης δημιουργεί ένα αδύνατο σημείο στην συνέχεια της κατασκευής. Επομένως ένα σωστό ζευκτό που γεφύρωνε δύο τοίχους συνδεδεμένο με αυτούς μέσω ξύλινων στοιχείων (στρωτήρων), κάποτε λόγω σήψης των ξύλινων στοιχείων του που είναι ενσωματωμένα μέσα στην τοιχοποιία μετατρέπεται σε σύστημα αντιστοιριζόμενων δοκών (εφόσον χαθεί η σύνδεση τους με τον ελκυστήρα) που όχι μόνο δεν συγκρατούν πια τους τοίχους, άλλα αντιθέτως εξασκούν επ αυτών οριζόντιες δυνάμεις ανατροπής.

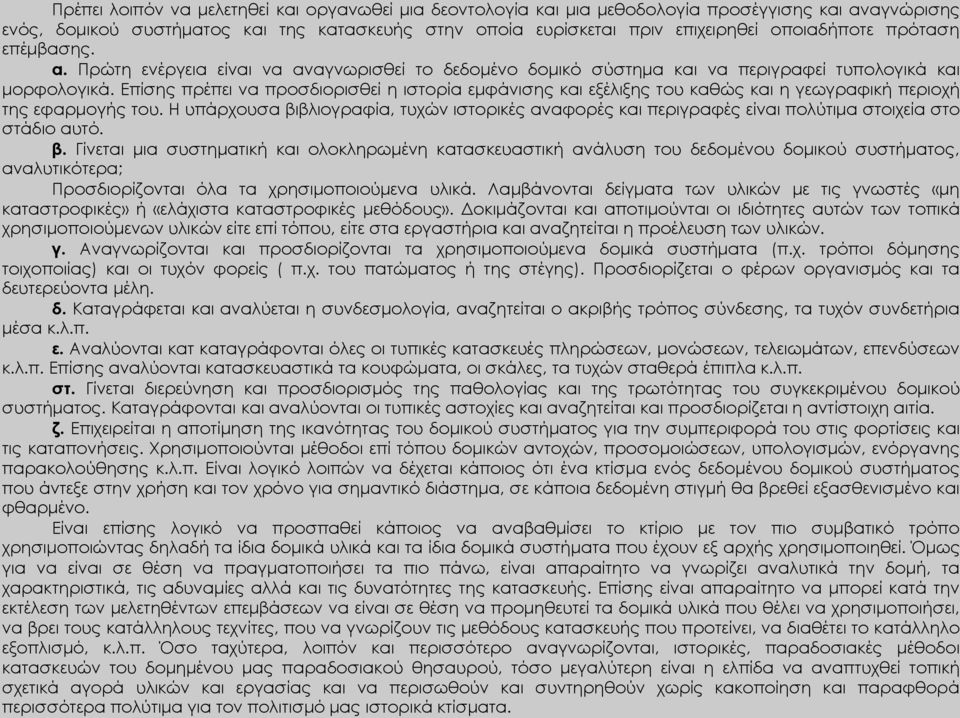

4 Πρέπει λοιπόν να μελετηθεί και οργανωθεί μια δεοντολογία και μια μεθοδολογία προσέγγισης και αναγνώρισης ενός, δομικού συστήματος και της κατασκευής στην οποία ευρίσκεται πριν επιχειρηθεί οποιαδήποτε πρόταση επέμβασης. α. Πρώτη ενέργεια είναι να αναγνωρισθεί το δεδομένο δομικό σύστημα και να περιγραφεί τυπολογικά και μορφολογικά. Επίσης πρέπει να προσδιορισθεί η ιστορία εμφάνισης και εξέλιξης του καθώς και η γεωγραφική περιοχή της εφαρμογής του. Η υπάρχουσα βιβλιογραφία, τυχών ιστορικές αναφορές και περιγραφές είναι πολύτιμα στοιχεία στο στάδιο αυτό. β. Γίνεται μια συστηματική και ολοκληρωμένη κατασκευαστική ανάλυση του δεδομένου δομικού συστήματος, αναλυτικότερα; Προσδιορίζονται όλα τα χρησιμοποιούμενα υλικά. Λαμβάνονται δείγματα των υλικών με τις γνωστές «μη καταστροφικές» ή «ελάχιστα καταστροφικές μεθόδους». Δοκιμάζονται και αποτιμούνται οι ιδιότητες αυτών των τοπικά χρησιμοποιούμενων υλικών είτε επί τόπου, είτε στα εργαστήρια και αναζητείται η προέλευση των υλικών. γ. Αναγνωρίζονται και προσδιορίζονται τα χρησιμοποιούμενα δομικά συστήματα (π.χ. τρόποι δόμησης τοιχοποιίας) και οι τυχόν φορείς ( π.χ. του πατώματος ή της στέγης). Προσδιορίζεται ο φέρων οργανισμός και τα δευτερεύοντα μέλη. δ. Καταγράφεται και αναλύεται η συνδεσμολογία, αναζητείται ο ακριβής τρόπος σύνδεσης, τα τυχόν συνδετήρια μέσα κ.λ.π. ε. Αναλύονται κατ καταγράφονται όλες οι τυπικές κατασκευές πληρώσεων, μονώσεων, τελειωμάτων, επενδύσεων κ.λ.π. Επίσης αναλύονται κατασκευαστικά τα κουφώματα, οι σκάλες, τα τυχών σταθερά έπιπλα κ.λ.π. στ. Γίνεται διερεύνηση και προσδιορισμός της παθολογίας και της τρωτότητας του συγκεκριμένου δομικού συστήματος. Καταγράφονται και αναλύονται οι τυπικές αστοχίες και αναζητείται και προσδιορίζεται η αντίστοιχη αιτία. ζ. Επιχειρείται η αποτίμηση της ικανότητας του δομικού συστήματος για την συμπεριφορά του στις φορτίσεις και τις καταπονήσεις. Χρησιμοποιούνται μέθοδοι επί τόπου δομικών αντοχών, προσομοιώσεων, υπολογισμών, ενόργανης παρακολούθησης κ.λ.π. Είναι λογικό λοιπών να δέχεται κάποιος ότι ένα κτίσμα ενός δεδομένου δομικού συστήματος που άντεξε στην χρήση και τον χρόνο για σημαντικό διάστημα, σε κάποια δεδομένη στιγμή θα βρεθεί εξασθενισμένο και φθαρμένο. Είναι επίσης λογικό να προσπαθεί κάποιος να αναβαθμίσει το κτίριο με τον πιο συμβατικό τρόπο χρησιμοποιώντας δηλαδή τα ίδια δομικά υλικά και τα ίδια δομικά συστήματα που έχουν εξ αρχής χρησιμοποιηθεί. Όμως για να είναι σε θέση να πραγματοποιήσει τα πιο πάνω, είναι απαραίτητο να γνωρίζει αναλυτικά την δομή, τα χαρακτηριστικά, τις αδυναμίες αλλά και τις δυνατότητες της κατασκευής. Επίσης είναι απαραίτητο να μπορεί κατά την εκτέλεση των μελετηθέντων επεμβάσεων να είναι σε θέση να προμηθευτεί τα δομικά υλικά που θέλει να χρησιμοποιήσει, να βρει τους κατάλληλους τεχνίτες, που να γνωρίζουν τις μεθόδους κατασκευής που προτείνει, να διαθέτει το κατάλληλο εξοπλισμό, κ.λ.π. Όσο ταχύτερα, λοιπόν και περισσότερο αναγνωρίζονται, ιστορικές, παραδοσιακές μέθοδοι κατασκευών του δομημένου μας παραδοσιακού θησαυρού, τόσο μεγαλύτερη είναι η ελπίδα να αναπτυχθεί τοπική σχετικά αγορά υλικών και εργασίας και να περισωθούν και συντηρηθούν χωρίς κακοποίηση και παραφθορά περισσότερα πολύτιμα για τον πολιτισμό μας ιστορικά κτίσματα.

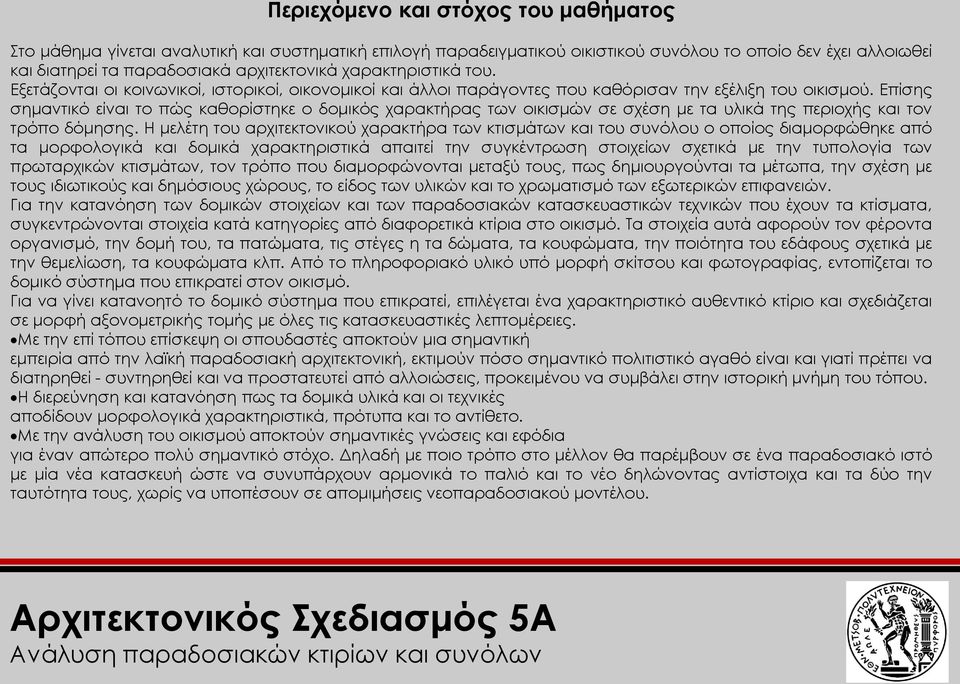

5 Περιεχόμενο και στόχος του μαθήματος Στο μάθημα γίνεται αναλυτική και συστηματική επιλογή παραδειγματικού οικιστικού συνόλου το οποίο δεν έχει αλλοιωθεί και διατηρεί τα παραδοσιακά αρχιτεκτονικά χαρακτηριστικά του. Εξετάζονται οι κοινωνικοί, ιστορικοί, οικονομικοί και άλλοι παράγοντες που καθόρισαν την εξέλιξη του οικισμού. Επίσης σημαντικό είναι το πώς καθορίστηκε ο δομικός χαρακτήρας των οικισμών σε σχέση με τα υλικά της περιοχής και τον τρόπο δόμησης. Η μελέτη του αρχιτεκτονικού χαρακτήρα των κτισμάτων και του συνόλου ο οποίος διαμορφώθηκε από τα μορφολογικά και δομικά χαρακτηριστικά απαιτεί την συγκέντρωση στοιχείων σχετικά με την τυπολογία των πρωταρχικών κτισμάτων, τον τρόπο που διαμορφώνονται μεταξύ τους, πως δημιουργούνται τα μέτωπα, την σχέση με τους ιδιωτικούς και δημόσιους χώρους, το είδος των υλικών και το χρωματισμό των εξωτερικών επιφανειών. Για την κατανόηση των δομικών στοιχείων και των παραδοσιακών κατασκευαστικών τεχνικών που έχουν τα κτίσματα, συγκεντρώνονται στοιχεία κατά κατηγορίες από διαφορετικά κτίρια στο οικισμό. Τα στοιχεία αυτά αφορούν τον φέροντα οργανισμό, την δομή του, τα πατώματα, τις στέγες η τα δώματα, τα κουφώματα, την ποιότητα του εδάφους σχετικά με την θεμελίωση, τα κουφώματα κλπ. Από το πληροφοριακό υλικό υπό μορφή σκίτσου και φωτογραφίας, εντοπίζεται το δομικό σύστημα που επικρατεί στον οικισμό. Για να γίνει κατανοητό το δομικό σύστημα που επικρατεί, επιλέγεται ένα χαρακτηριστικό αυθεντικό κτίριο και σχεδιάζεται σε μορφή αξονομετρικής τομής με όλες τις κατασκευαστικές λεπτομέρειες. Με την επί τόπου επίσκεψη οι σπουδαστές αποκτούν μια σημαντική εμπειρία από την λαϊκή παραδοσιακή αρχιτεκτονική, εκτιμούν πόσο σημαντικό πολιτιστικό αγαθό είναι και γιατί πρέπει να διατηρηθεί - συντηρηθεί και να προστατευτεί από αλλοιώσεις, προκειμένου να συμβάλει στην ιστορική μνήμη του τόπου. Η διερεύνηση και κατανόηση πως τα δομικά υλικά και οι τεχνικές αποδίδουν μορφολογικά χαρακτηριστικά, πρότυπα και το αντίθετο. Με την ανάλυση του οικισμού αποκτούν σημαντικές γνώσεις και εφόδια για έναν απώτερο πολύ σημαντικό στόχο. Δηλαδή με ποιο τρόπο στο μέλλον θα παρέμβουν σε ένα παραδοσιακό ιστό με μία νέα κατασκευή ώστε να συνυπάρχουν αρμονικά το παλιό και το νέο δηλώνοντας αντίστοιχα και τα δύο την ταυτότητα τους, χωρίς να υποπέσουν σε απομιμήσεις νεοπαραδοσιακού μοντέλου. Αρχιτεκτονικός Σχεδιασμός 5Α Ανάλυση παραδοσιακών κτιρίων και συνόλων

6 Ανάλυση Δομικού Συστήματος Τμήμα της εργασίας στο «Δάρα» Αρκαδίας

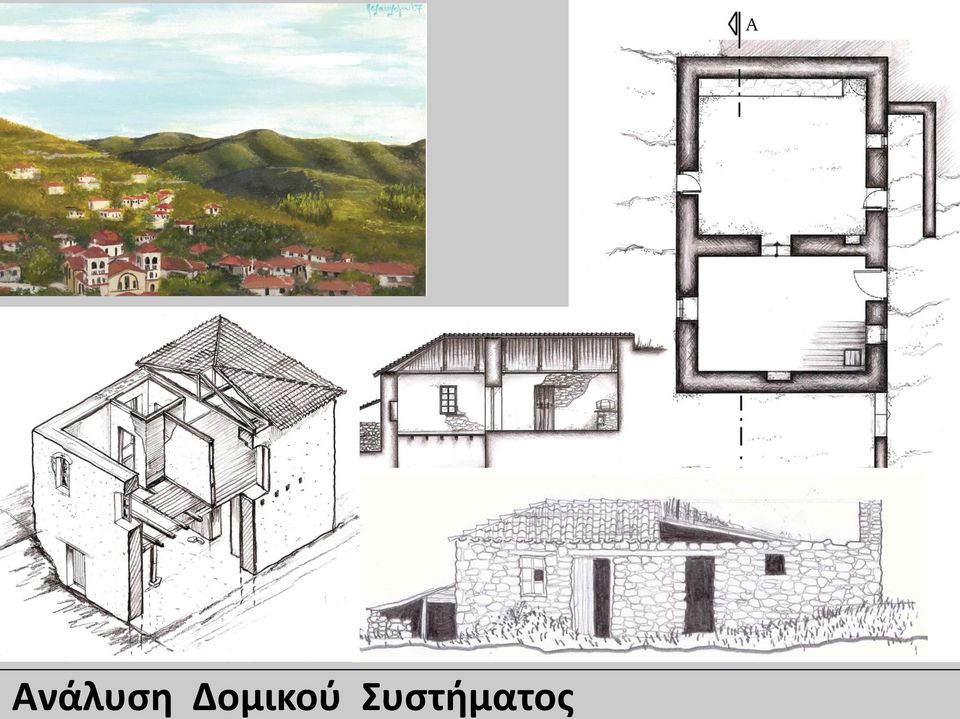

7 Ανάλυση Δομικού Συστήματος

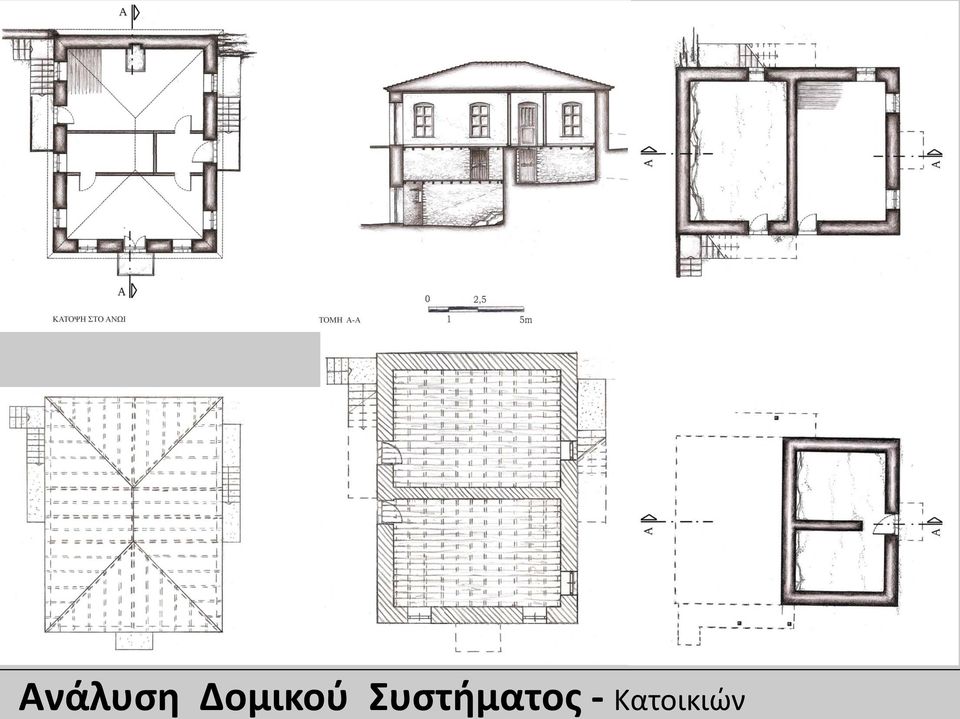

8 Ανάλυση Δομικού Συστήματος - Κατοικιών

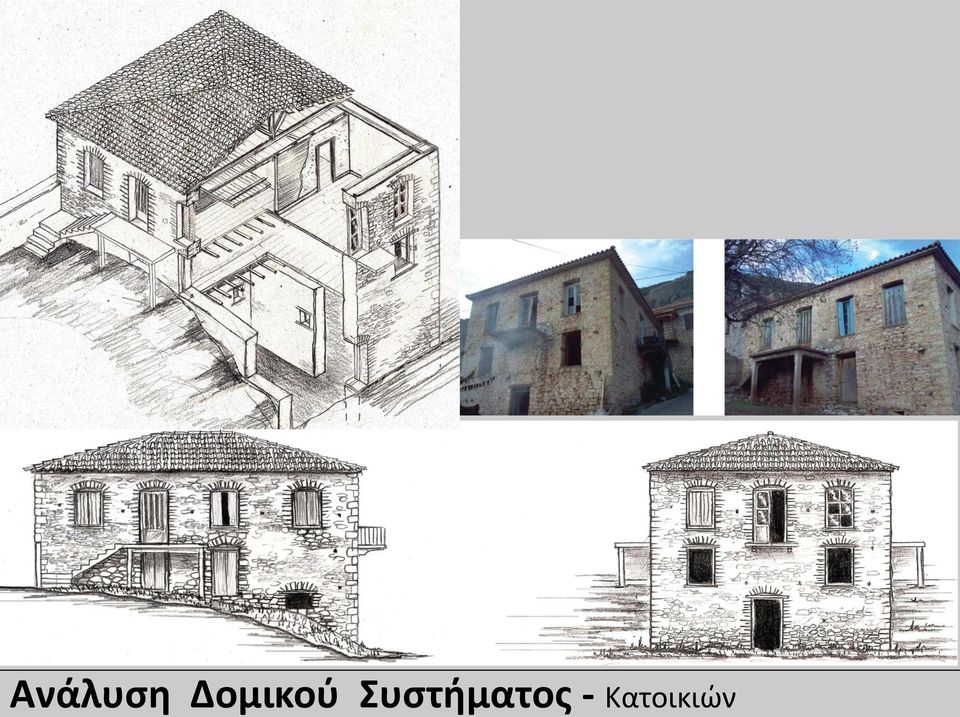

9 Ανάλυση Δομικού Συστήματος - Κατοικιών

10 Ανάλυση Στοιχείων του Δομικού Συστήματος

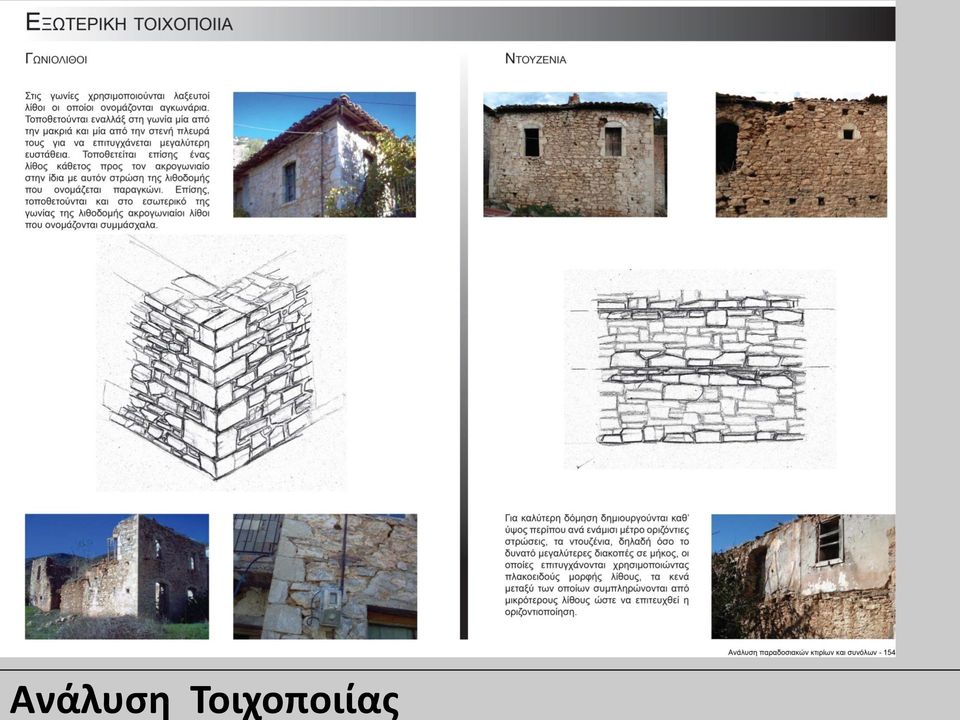

11 Ανάλυση Τοιχοποιίας

12 Ανάλυση Τοιχοποιίας Ενισχυτικά στοιχεία

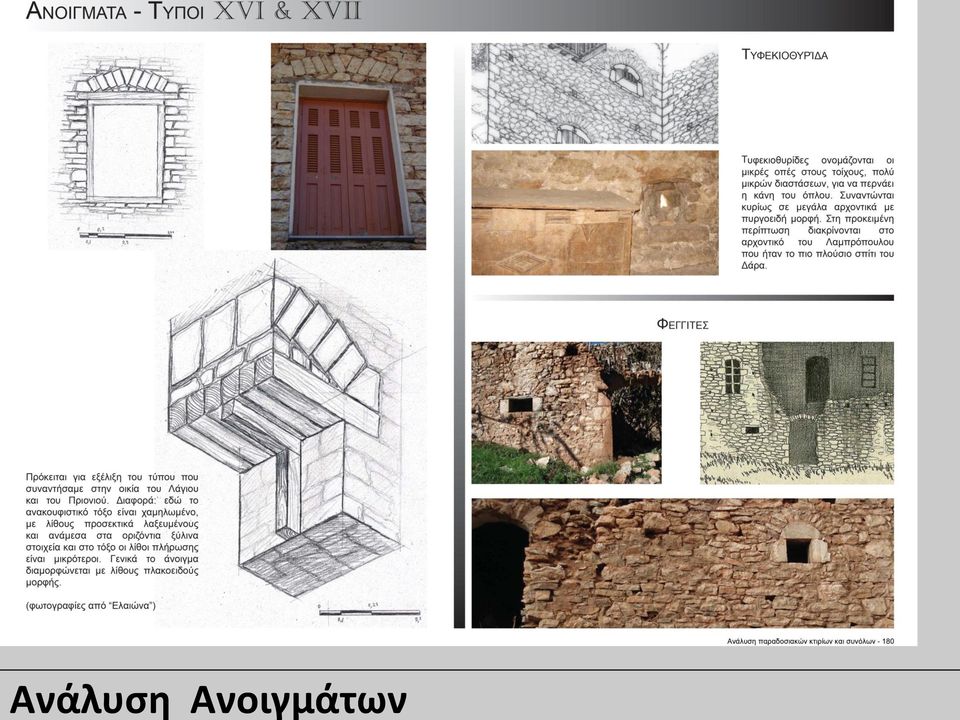

13 Ανάλυση Ανοιγμάτων

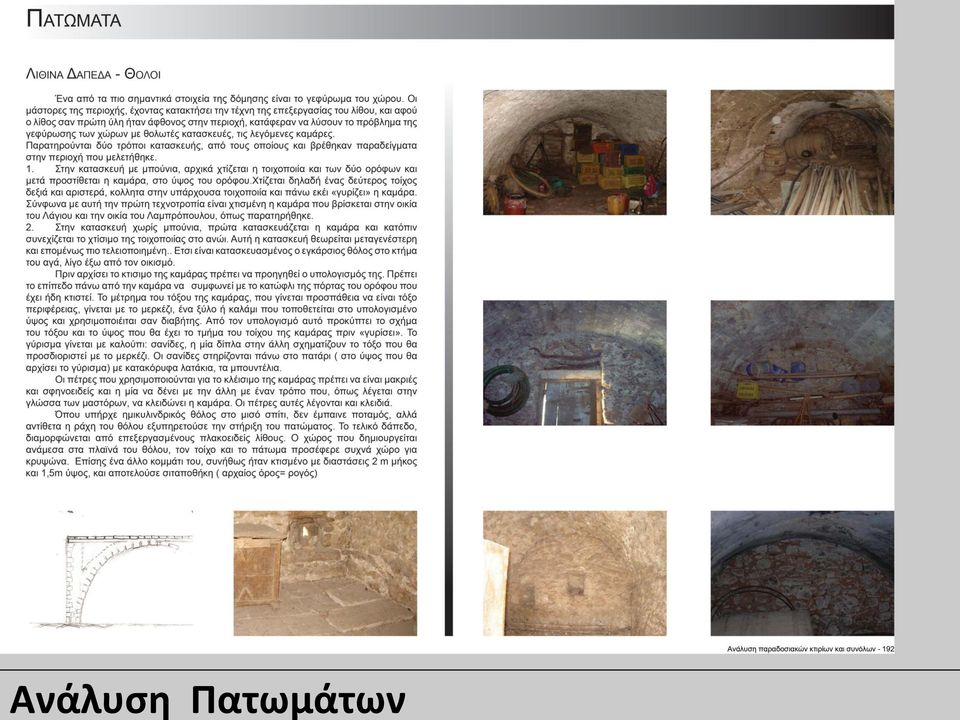

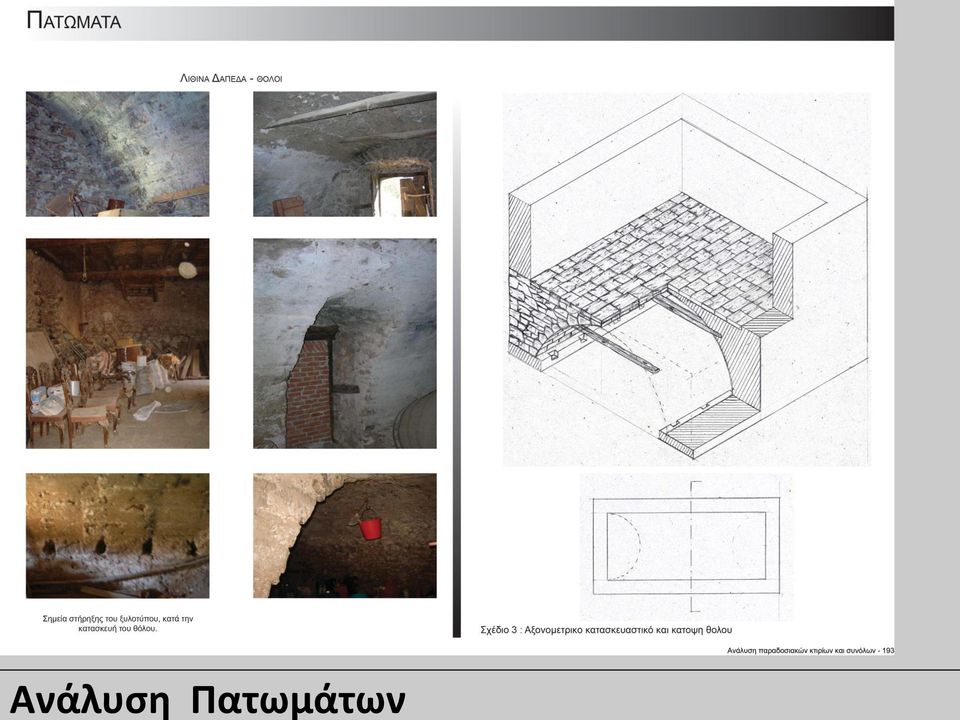

14 Ανάλυση Πατωμάτων

15 Ανάλυση Πατωμάτων

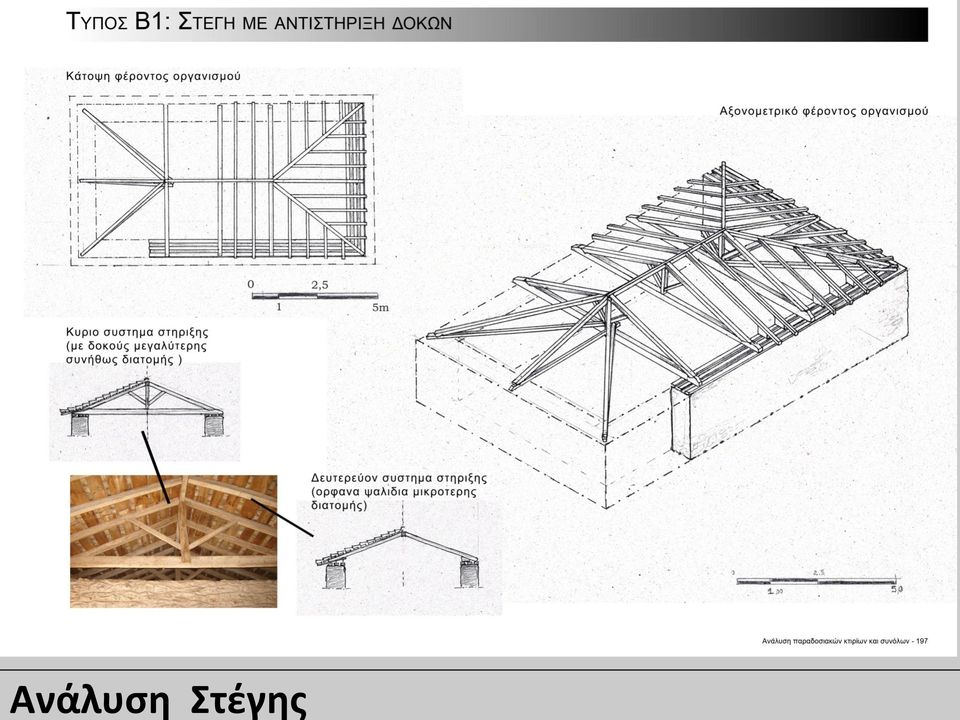

16 Ανάλυση Στέγης

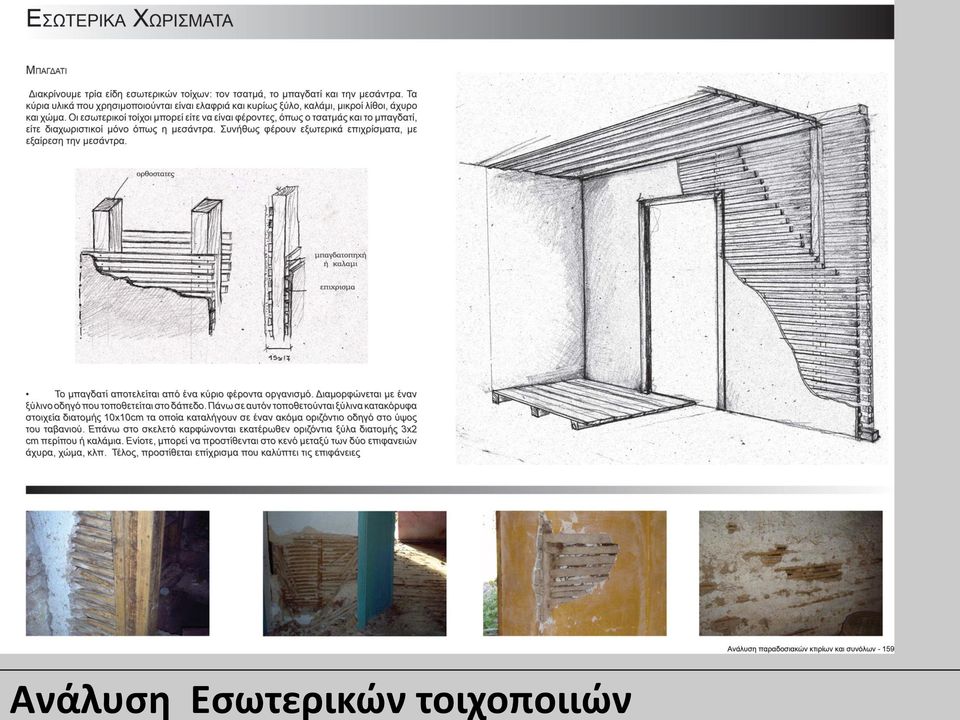

17 Ανάλυση Εσωτερικών τοιχοποιιών

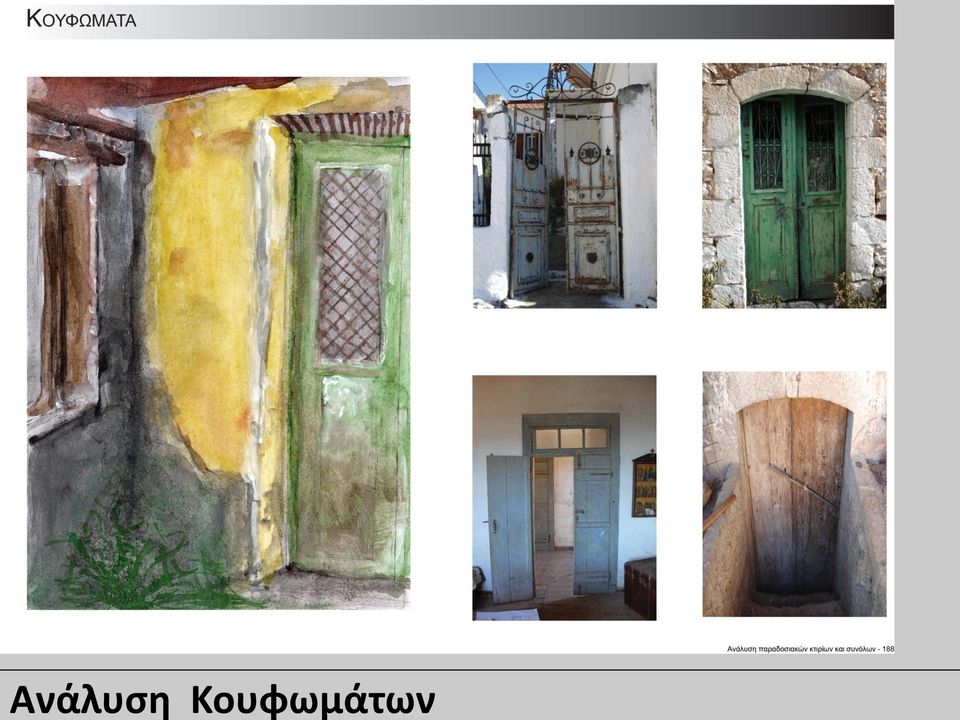

18 Ανάλυση Κουφωμάτων

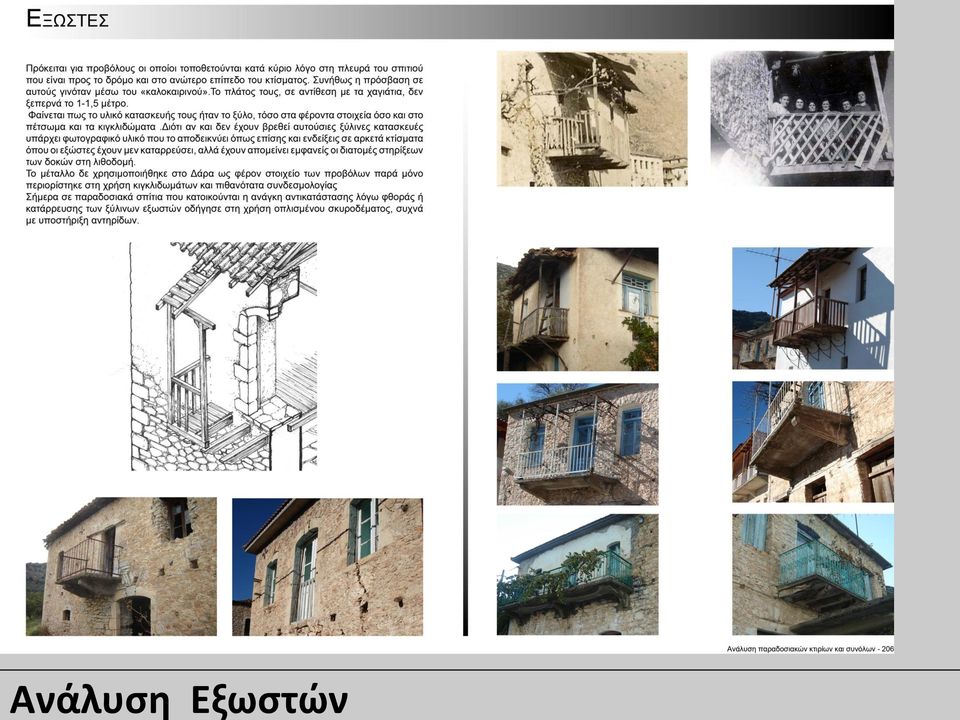

19 Ανάλυση Εξωστών

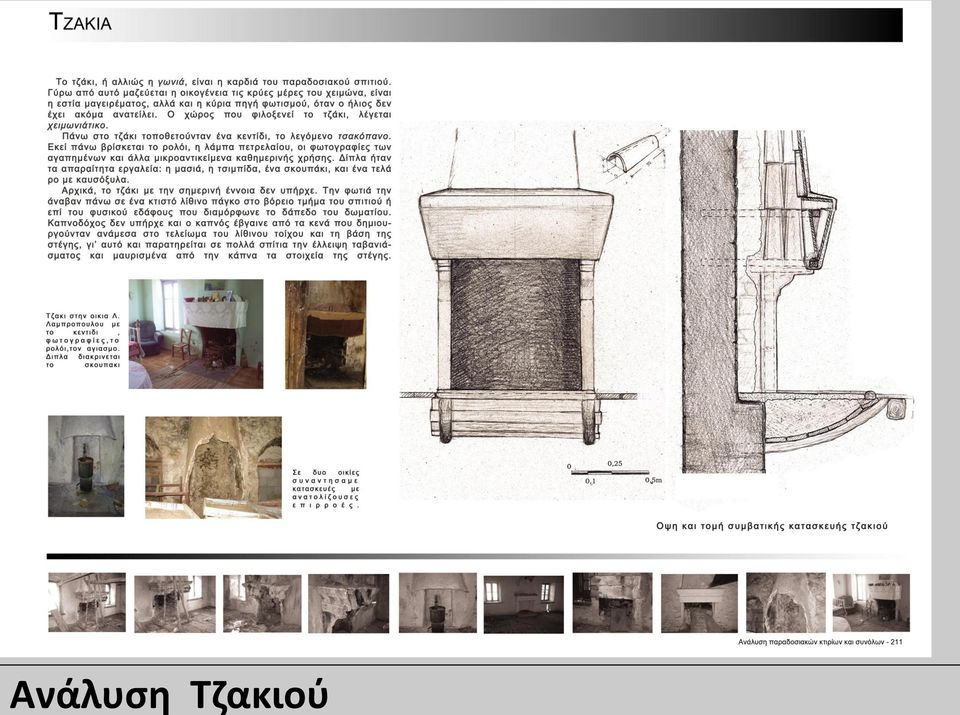

20 Ανάλυση Τζακιού

21 Ανάλυση Φούρνου

22 Ανάλυση Στέρνας

23 Επικρατέστερος Δομικός Τύπος (Τυπική μονάδα)

24 Επικρατέστερος Δομικός Τύπος (Τυπική μονάδα)

25 Επικρατέστερος Δομικός Τύπος (Τυπική μονάδα)

26 Επεμβάσεις

27 Επεμβάσεις

28 Παθολογία

29 Παθολογία

30 Παθολογία

31 Παθολογία

32 Παθολογία

33 Παθολογία φέροντος Οργανισμού

34 Παθολογία φέροντος Οργανισμού

35 Επισημάνσεις για την Εργασία Πεδίου β. Τσούρας Επικ. Καθηγητής Σχολής Αρχιτεκτόνων Ε.Μ.Π.

36 Διάγραμμα ανάλυσης Δομικού Συστήματος - Επισημάνσεις για την Εργασία Πεδίου β. Τσούρας Επικ. Καθηγητής Ε.Μ.Π.

37 Η ανάλυση του δομικού συστήματος των λαϊκών παραδοσιακών κατασκευών με στόχο την κατανόηση, ερμηνεία, καταγραφή και αξιολόγηση των επί μέρους αλλά και του συνολικού δομικού συστήματος, είναι μια ιδιαίτερα ελκυστική πρόκληση για τους σπουδαστές της αρχιτεκτονικής. Οι παραδοσιακές λαϊκές κατασκευές στο συνολό τους, με μία βιαστική πρώτη ματιά φαίνεται να έχουν κάποια τυποποίηση η οποία σχετίζεται με το σχήμα και μέγεθος της κάτοψης, τα υλικά, τον τρόπο δόμησης, και τα μορφολογικά χαρακτηριστικά, παράλληλα όμως διατηρούν μια ταυτότητα, που τις περισσότερες φορές οφείλεται στην ιδιαιτερότητα και τις τεχνικές γνώσεις του αρχιμάστορα, την οικονομική κατάσταση, την φυσιογνωμία της περιοχής, την σεισμικότητα της ευρύτερης περιοχής, κ.λ.π. Είναι γεγονός, ότι σε πολλές περιοχές η ταυτότητα των κτιρίων διαμορφώνεται με τέτοιο τρόπο ώστε να τα κάνει να διαφέρουν από τα όμοιά τους στην περίοδο της λειτουργίας τους, ανάλογα με το μέγεθος της εγκατάλειψης, της συντήρησης, των επεμβάσεων, και των στατικών και δυναμικών καταπονήσεων. Για παράδειγμα ο σεισμός είναι ένα φαινόμενο το οποίο επιδρά εντελώς διαφορετικά από κτίριο σε κτίριο, με εντελώς διαφορετικά αποτελέσματα. Ανάλυση Δομικού Συστήματος

38 Γενικά με την ολοκληρωσή τους οι κατασκευές αποκτούν μια αρχική κατάσταση ως προς τις αντοχές και αντιστάσεις από καταπονήσεις, επιρροές από το περιβάλλον και από τους καθημερινούς χρήστες, διαμορφώνοντας για αρκετά μεγάλο χρονικό διάστημα μια συγκεκριμένη συμπεριφορά. Η περίοδος που διατηρεί τα αρχικά ποιοτικά χαρακτηρίστηκα το κτίριο καθορίζονται κυρίως από την αρχιτεκτονική σύνθεση του κτιρίου, την ποιότητα των υλικών, τις κατασκευαστικές λεπτομέρειες και το επιλεγμένο δομικό σύστημα. Η αρχική συμπεριφορά του κτιρίου, αλλοιώνεται συστηματικά μέσα στον χρόνο. Οι δυναμικές και στατικές φορτίσεις, η γήρανση, οι επεμβάσεις και η αλλαγή χρήσης, είναι ορισμένοι από τους παράγοντες που επηρεάζουν την αρχική κατάσταση του κτιρίου. Επομένως, την περίοδο της καταγραφής, σχεδίασης και ανάλυσης του δομικού συστήματος ενός κτιρίου, είναι καθοριστικό να συνυπολογίσει κανείς τα ιστορικά του στοιχεία, την κατασκευαστική ιδιαιτεροτητά του, τα υλικά, τη διαμόρφωση των λεπτομερειών, τη κατάσταση στην οποία βρίσκεται, τις επεμβάσεις και το ιστορικό των καταπονήσεων.

39 ΜΕΘΟΔΟΛΟΓΙΑ ΑΝΑΛΥΣΗΣ ΔΟΜΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ Η ολοκλήρωση της προσπάθειας για την δομική ανάλυση ενός κτιρίου, προϋποθέτει την αναγνώριση, καταγραφή και τεκμηρίωση των προβλημάτων που αντιμετωπίζουν τα φέροντα ή μη φέροντα στοιχεία της κατασκευής, οι κατασκευαστικές λεπτομέρειες και τα αίτια που τις προκάλεσαν. Γενικά πρέπει να κατανοήσουμε πλήρως το σύστημα του φέροντος οργανισμού του κτιρίου, τον τρόπο μεταφοράς των φορτίων του, καθώς επίσης τον τρόπο κατασκευής των συνδέσεων και των υλικών κατασκευής. Εκτιμάται λοιπόν ότι πρέπει να αποκτήσουμε ένα διάλογο με το κτίριο ως προς την κατάσταση των βλαβών και την συμπεριφορά του στο παρελθόν. Ο διάλογος αυτός πρέπει να περάσει από τις ακόλουθες ενότητες: Στάδιο 1. Ιστορική ανάλυση. Ως ιστορική ανάλυση ορίζεται η συλλογή και τεκμηρίωση των πληροφοριών, η οποία συμβάλει αποτελεσματικά στην αξιολόγηση της συμπεριφοράς του κτιρίου. Οι πληροφορίες αφορούν την αρχική μορφή, τις φάσεις κατασκευής τις επεμβάσεις, κλπ.

40 Στάδιο 2. Αποτύπωση. Έχει ως σκοπό την μορφολογική και γεωμετρική σχεδίαση του κτιρίου, με ιδιαίτερη προσοχή και αναφορά στα φέροντα και μη στοιχεία, τυχόν ενισχυτικά μέλη και εμφανείς βλάβες. Στάδιο 3. Φωτογραφική τεκμηρίωση, συνολικά και επιμέρους. Στάδιο 4. Δομική ανάλυση. Σκοπός της είναι η καταγραφή των δομικών υλικών, η επισήμανση των βασικών και δευτερευόντων φερόντων συστημάτων, ο σχεδιασμός, ανάλυση και περιγραφή των φορέων και των συνδέσμων μεταξύ τους ή και των μελών αυτών. Στάδιο 5. Παθολογία. Αντικείμενο της παθολογίας είναι η αλλοίωση των μηχανικών και φυσικών χαρακτηριστικών των δομικών υλικών στοιχείων της κατασκευής. Συνήθως τις αλλοιώσεις τις διακρίνουμε σε βλάβες και φθορές.

41 Η επιτυχής ολοκλήρωση της καταγραφής προϋποθέτει ιδιαίτερη προσοχή στα ακόλουθα: ΠΟΛΥ ΚΑΛΗ ΦΩΤΟΓΡΑΦΗΣΗ ΤΟΥ ΚΤΙΡΙΟΥ (ΓΕΝΙΚΕΣ ΚΑΙ ΕΠΙ ΜΕΡΟΥΣ) α- Γενικές διαστάσεις, εσωτερικές και εξωτερικές β- Πάχος εξωτερικών και εσωτερικών τοιχοποιιών γ- Υλικά διαμόρφωσης των τοιχοποιιών, πατωμάτων οροφών, στέγης, κλπ. δ- Ασυνέχειες στις διασταυρώσεις των τοιχοποιιών ε- Επισήμανση των φάσεων κατασκευής και των προσθηκών Γεωμετρική Καταγραφή

42 στ- Συμβολισμός (κατακλύσεις) των θόλων ζ- Ύψος των ορόφων και της στέγης η- Προεξοχές της στέγης θ- Συμβολισμός της λιθοδομής, της παθολογίας και των επεμβάσεων ι- Απεικόνιση της μορφής των κουφωμάτων κ- Ανισοσταθμίες εξωτερικού εδάφους λ- Θεμελίωση τοιχοποιίας και δευτερευόντων δομικών στοιχείων Γεωμετρική Καταγραφή

43 α- Ύψος του θόλου και του τελικού δαπέδου του ορόφου β- Πάχος της θολοδομίας γ- Τρόπος σύνδεσης του θόλου με την τοιχοποιία δ- Γέμισμα των κενών στα εξωράχια Τυπολογία Θόλων

44 α- Πάχος και θέση στην κάτοψη β- Υλικά κατασκευής γ- Διαστασιολόγηση των στοιχείων της κατασκευής δ- Τρόπος σύνδεσης του σκελετού με τα στοιχεία του δαπέδου και της οροφής ε- Επικαλύψεις, επενδύσεις Ανάλυση τοιχοποιϊών με ελαφρύ φ.ο

45 α- Διεύθυνση και διαστασιολόγηση των δοκών του πατώματος β- Μεταξύ τους αποστάσεις γ- Τρόπος έδρασης στην τοιχοποιία δ- Θέση υποστυλώματος, διατομή, θεμελίωση και υλικό ε- Πάχος και υλικό δαπέδου στ- Έδραση των δοκών στο εξωράχιο του θόλου Ανάλυση Πατωμάτων και Δαπέδων

46 Ανάλυση Πατωμάτων και Δαπέδων

47 α- Τύπος στέγης. αντιστηριζόμενη, με ελκυστήρα, με μπαμπά, δικτύωμα, ζευκτό, κλπ. β- Υλικά κατασκευής γ- Διαστασιολόγηση των στοιχείων της κατασκευής δ- Τρόπος σύνδεσης των δοκών στη τοιχοποίια ε- Επικαλύψεις, επενδύσεις, προεξοχή από την τοιχοποιία Ανάλυση Στέγης Τυπολογία - Κατασκευή

48 Χάραξη Στέγης

49 Ανάλυση Ανοιγμάτων - Τυπολογία συνδυασμός ανακουφιστικού τόξουοριζόντιου πρεκιού οριζόντιο πρέκι συνδυασμός ανακουφιστικού τόξουοριζόντιου πρεκιού συνδυασμός χαμηλού ανακ. τόξουοριζόντιου πρεκιού Παραστάδες ολόσωμες

50 Ανάλυση Ανοιγμάτων - Τυπολογία τοξωτό χαμηλωμένο ανακουφιστικό τόξο συνδυασμός ανακουφιστικού τόξουοριζόντιου πρεκιού τοξωτό τοξωτό χαμηλωμένο ανακουφιστικό τόξο συνδυασμός ανακουφιστικού τόξουοριζόντιου πρεκιού

51 α- Γενικές διαστάσεις β- Καταγραφή πρεκιού, υλικό και διαστάσεις γ- Μορφολογικά χαρακτηριστικά, εσωτερικά και εξωτερικά δ- Γέμισμα τυμπάνου ε- Διαμόρφωση ποδιάς Ανάλυση Ανοιγμάτων - Κατασκευή

52 Ανάλυση κατασκευής Κάσας κουφωμάτων

53 α- Γενικές διαστάσεις β- Διατομές ξύλινων στοιχείων γ- Μεταλλικά στοιχεία Ανάλυση κατασκευής κουφωμάτων

54 Κατασκευαστική ανάλυση

55 Δομή λιθοδομής

56 Δομή λιθοδομής

57 Ξυλοδεσιές

58 Λεπτομέρειες συνδέσεων ξυλοδεσιάς

59 Παθολογία Φ.Ο. κτιρίων

60 Παθολογία ανοιγμάτων

61 Συμπεριφορά πατωμάτων και των στεγών

62 Συμπεριφορά του κτιρίου στο Σεισμό

63 ανοίξτε τα φτερά σας το ταξίδι στην παραδοσιακή αρχιτεκτονική είναι ατελείωτο
