Οδηγίες λειτουργίας MOVIDRIVE MDX60B / 61B. Έκδοση 03/ / EL

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Οδηγίες λειτουργίας MOVIDRIVE MDX60B / 61B. Έκδοση 03/2008 11696818 / EL"

Transcript

1 Τεχνολογία μετάδοσης κίνησης \ Αυτοματισμοί μετάδοσης κίνησης \ Ενσωμάτωση συστήματος \ Υπηρεσίες MOVIDRIVE MDX60B / 61B Έκδοση 03/ / EL Οδηγίες λειτουργίας

2 SEW-EURODRIVE Driving the world

3 Περιεχόμενα 1 Γενικές οδηγίες Δομή των οδηγιών ασφαλείας Αξιώσεις παροχής εγγύησης Αποκλεισμός ευθυνών Οδηγίες ασφαλείας Γενικά Σε ποιους απευθύνεται το εγχειρίδιο Προβλεπόμενη χρήση Μεταφορά, αποθήκευση Τοποθέτηση Ηλεκτρική σύνδεση Ασφαλής αποσύνδεση Λειτουργία Δομή συσκευής Ονομασία τύπου, πινακίδες τύπου και περιεχόμενα συσκευασίας Μέγεθος Μέγεθος Μέγεθος 2S Μέγεθος Μέγεθος Μεγέθος Μέγεθος Μέγεθος Εγκατάσταση Οδηγίες εγκατάστασης βασικής συσκευής Αφαίρεση / εγκατάσταση του χειριστηρίου Αφαίρεση / εγκατάσταση του μπροστινού καλύμματος Εγκατάσταση σύμφωνα με το UL Ακροδέκτες θωράκισης Προστατευτικό κάλυμμα των ακροδεκτών αγωγών τροφοδοσίας Σχεδιάγραμμα συνδεσμολογίας βασικής συσκευής Αντιστοίχηση αντιστάσεων φρεναρίσματος, στραγγαλιστικών πηνίων και φίλτρων Σύνδεση δίαυλου συστήματος (SBus 1) Σύνδεση της διεπαφής RS Σύνδεση πρόσθετου μετατροπέα διεπαφών τύπου DWE11B/12B Σύνδεση του πρόσθετου μετατροπέα διεπαφών UWS21B (RS232) Σύνδεση του πρόσθετου μετατροπέα διεπαφών USB11A Συνδυασμοί πρόσθετων καρτών MDX61B Εγκατάσταση και αφαίρεση πρόσθετων καρτών Σύνδεση κωδικοποιητή και αναλυτή Σύνδεση και περιγραφή ακροδεκτών της πρόσθετης κάρτας DEH11B (HIPERFACE ) Σύνδεση και περιγραφή ακροδεκτών της πρόσθετης κάρτας DEH21B Σύνδεση πρόσθετης κάρτας DER11B (αναλυτής) Σύνδεση εξωτερικών κωδικοποιητών Σύνδεση μονάδας αξιολόγησης για την προσομοίωση βαθμικού κωδικοποιητή Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 3

4 Περιεχόμενα 4.22 Σύνδεση κύριας/υποτελούς μονάδας Σύνδεση και περιγραφή των ακροδεκτών της πρόσθετης κάρτας DIO11B Σύνδεση και περιγραφή ακροδεκτών της πρόσθετης κάρτας DFC11B Έναρξη λειτουργίας Γενικές οδηγίες για την έναρξη λειτουργίας Προετοιμασίες και βοηθητικά μέσα Έναρξη λειτουργίας με χειριστήριο DBG60B Έναρξη λειτουργίας με υπολογιστή και MOVITOOLS Εκκίνηση του ηλεκτροκινητήρα Πλήρης λίστα παραμέτρων Λειτουργία Ενδείξεις λειτουργίας Μηνύματα ενημέρωσης Λειτουργίες του χειριστηρίου DBG60B Κάρτα μνήμης Σέρβις Μήνυμα βλάβης Μηνύματα σφαλμάτων και λίστα σφαλμάτων Σέρβις ηλεκτρονικών SEW Μακροχρόνια αποθήκευση Απόρριψη Τεχνικά χαρακτηριστικά και σχέδια διαστάσεων Σήμανση CE, πιστοποίηση UL και C-Tick Γενικά τεχνικά χαρακτηριστικά MOVIDRIVE MDX60/61B...-5_3 (μονάδες AC 400/500-V) MOVIDRIVE MDX61B...-2_3 (μονάδες 230 V) Ηλεκτρονικά χαρακτηριστικά MOVIDRIVE MDX60/61B Σχέδια διαστάσεων MOVIDRIVE MDX60B Σχέδια διαστάσεων MOVIDRIVE MDX61B Τεχνικά χαρακτηριστικά πρόσθετων καρτών DEH11B, DEH21B, DER11B και BW...-T/...-P Τεχνικά στοιχεία κάρτας DIO11B και κάρτας DFC11B Ευρετήριο Λίστα διευθύνσεων Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

5 Γενικές οδηγίες Δομή των οδηγιών ασφαλείας 1 1 Γενικές οδηγίες 1.1 Δομή των οδηγιών ασφαλείας Σύμβολο Οι υποδείξεις ασφαλείας αυτών των οδηγιών λειτουργίας έχουν δομηθεί με τον εξής τρόπο: ΛΕΞΗ ΣΗΜΑΝΣΗΣ! Είδος κινδύνου και η πηγή του. Πιθανές συνέπειες σε περίπτωση μη τήρησης. Μέτρα για την αποφυγή κινδύνου. Σύμβολο Λέξη σήμανσης Σημασία Παράδειγμα: Συνέπειες από τη μη τήρηση ΚΙΝΔΥΝΟΣ! Άμεσος κίνδυνος Θάνατος ή σοβαρές σωματικές βλάβες Γενικός κίνδυνος ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ενδεχόμενη, επικίνδυνη κατάσταση Θάνατος ή σοβαρές σωματικές βλάβες ΠΡΟΣΟΧΗ! Ενδεχόμενη, επικίνδυνη κατάσταση Ελαφριές σωματικές βλάβες Συγκεκριμένος κίνδυνος, π.χ. ηλεκτροπληξία ΣΤΟΠ! Ενδεχόμενες υλικές ζημιές Ζημιά στο σύστημα κίνησης ή στο περιβάλλον λειτουργίας του ΥΠΟΔΕΙΞΗ Χρήσιμη υπόδειξη ή συμβουλή. Διευκολύνει το χειρισμό του συστήματος κίνησης. 1.2 Αξιώσεις παροχής εγγύησης 1.3 Αποκλεισμός ευθυνών Προϋπόθεση για τη μη ελαττωματική λειτουργία του μηχανήματος και για την κάλυψη εγγύησης είναι η τήρηση των οδηγιών λειτουργίας. Για αυτό προτού αρχίσετε να εργάζεστε με τη συσκευή διαβάστε προσεκτικά αυτές τις οδηγίες! Βεβαιωθείτε ότι οι οδηγίες λειτουργίας είναι διαθέσιμες σε ευανάγνωστη κατάσταση στους υπεύθυνους της εγκατάστασης και λειτουργίας, καθώς και στα άτομα τα οποία εργάζονται στο μηχάνημα με δική τους ευθύνη. Η τήρηση του εγχειριδίου λειτουργίας αποτελεί βασική προϋπόθεση για την ασφαλή λειτουργία του μετατροπέα MOVIDRIVE MDX60B/61B και για την επίτευξη των δεδομένων ιδιοτήτων του προϊόντος και των χαρακτηριστικών απόδοσης. Για σωματικές βλάβες, υλικές ζημιές και ζημιές στην περιουσία που οφείλονται στη μη τήρηση των οδηγιών λειτουργίας, η SEW-EURODRIVE δεν αναλαμβάνει καμία ευθύνη. H υποχρέωση εγγύησης ζημιών δεν ισχύει σε τέτοιες περιπτώσεις. Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 5

6 2 Οδηγίες ασφαλείας Γενικά 2 Οδηγίες ασφαλείας Οι παρακάτω βασικές οδηγίες ασφαλείας χρησιμεύουν για την αποφυγή σωματικών βλαβών και υλικών ζημιών. Ο χρήστης θα πρέπει να εξασφαλίσει την τήρηση των βασικών οδηγιών ασφαλείας. Βεβαιωθείτε ότι οι υπεύθυνοι εγκατάστασης και λειτουργίας, καθώς και τα άτομα που εργάζονται στο μηχάνημα με δική τους ευθύνη, έχουν διαβάσει και έχουν κατανοήσει τις οδηγίες λειτουργίας. Σε περίπτωση αμφιβολιών ή εάν χρειάζεστε περαιτέρω πληροφορίες απευθυνθείτε στη SEW-EURODRIVE. 2.1 Γενικά Μην εγκαθιστάτε και μη λειτουργείτε προϊόντα που έχουν υποστεί βλάβες. Αναφέρετε άμεσα τις τυχόν ζημιές στην εταιρία μεταφοράς. Κατά τη διάρκεια λειτουργίας οι μετατροπείς ενδέχεται, ανάλογα με το βαθμό προστασίας τους, να διαθέτουν ηλεκτροφόρα, γυμνά ή ακόμα και κινούμενα ή περιστρεφόμενα μέρη, καθώς και θερμές επιφάνειες. Υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών και υλικών ζημιών εξαιτίας μιας ανεπίτρεπτης αφαίρεσης των απαιτούμενων καλυμμάτων, μιας μη προβλεπόμενης χρήσης, καθώς και μιας λανθασμένης εγκατάστασης ή χρήσης. Περισσότερες πληροφορίες περιλαμβάνονται στο εγχειρίδιο. 2.2 Σε ποιους απευθύνεται το εγχειρίδιο Όλες οι εργασίες εγκατάστασης, έναρξης λειτουργίας, αποκατάστασης βλαβών και συντήρησης θα πρέπει να εκτελούνται από ηλεκτρολόγο (σύμφωνα με τα IEC ή CENELEC HD 384 ή DIN VDE 0100 και IEC ή DIN VDE 0110 και τους εθνικούς κανονισμούς πρόληψης ατυχημάτων). Εξειδικευμένο προσωπικό στα πλαίσια αυτών των βασικών υποδείξεων ασφαλείας θεωρούνται τα άτομα που είναι εξοικειωμένα με την τοποθέτηση, συναρμολόγηση και την έναρξη λειτουργίας του προϊόντος και διαθέτουν την απαιτούμενη εκπαίδευση και γνώση για την εργασία που έχουν αναλάβει. Όλες οι εργασίες που αφορούν τη μεταφορά, την τοποθέτηση, τη λειτουργία και τη φροντίδα θα πρέπει να διενεργούνται από άτομα που είναι σε θέση να αποδείξουν την καταλληλότητά τους. 2.3 Προβλεπόμενη χρήση Οι μετατροπείς συχνότητας είναι εξαρτήματα που προορίζονται για την τοποθέτηση σε ηλεκτρολογικές εγκαταστάσεις ή μηχανήματα. Στην τοποθέτηση σε μηχανήματα, η έναρξη λειτουργίας των μετατροπέων (δηλ. με την έναρξη της προβλεπόμενης λειτουργίας) απαγορεύεται, μέχρι να εξασφαλιστεί ότι τα μηχανήματα ανταποκρίνονται στις διατάξεις της οδηγίας της ΕΕ 98/37/ΕΚ (οδηγία περί μηχανημάτων). Θα πρέπει να τηρηθεί ο κανονισμός EN H έναρξη λειτουργίας (δηλ. η έναρξη της προβλεπόμενης λειτουργίας) επιτρέπεται μόνο εάν τηρηθεί η Οδηγία περί Ηλεκτρομαγνητικής Συμβατότητας (89/336/ΕΟΚ). Οι μετατροπείς ανταποκρίνονται στις απαιτήσεις της Οδηγίας Χαμηλής Τάσης 2006/95/ΕΕ. Για τις συσκευές αυτές εφαρμόζονται τα εναρμονισμένα πρότυπα της σειράς EN /DIN VDE T105 σε συνδυασμό με τα ευρωπαϊκά πρότυπα EN /VDE 0660, Μέρος 500 και EN 60146/VDE Τα τεχνικά χαρακτηριστικά καθώς και τα στοιχεία για τις προϋποθέσεις σύνδεσης αναφέρονται στην πινακίδα ισχύος και στο εγχειρίδιο και πρέπει να τηρηθούν οπωσδήποτε. 6 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

7 Οδηγίες ασφαλείας Μεταφορά, αποθήκευση 2 Λειτουργίες ασφαλείας Οι μετατροπείς συχνοτήτων MOVIDRIVE MDX60/61B χωρίς υπερκείμενα συστήματα ασφαλείας δεν επιτρέπεται να αναλαμβάνουν λειτουργίες ασφαλείας. Για να εξασφαλίσετε την προστασία των μηχανημάτων και των ατόμων χρησιμοποιήστε υπερκείμενα συστήματα ασφαλείας. Για εφαρμογές ασφαλείας ακολουθήστε τις οδηγίες των παρακάτω εκδόσεων: Ασφαλής απενεργοποίηση για MOVIDRIVE MDX60B/61B - Συνθήκες Ασφαλής απενεργοποίηση για MOVIDRIVE MDX60B/61B - Εφαρμογές 2.4 Μεταφορά, αποθήκευση Πρέπει να τηρούνται οι υποδείξεις για τη μεταφορά, την αποθήκευση και τη σωστή μεταχείριση. Οι κλιματικές συνθήκες θα πρέπει να τηρούνται σύμφωνα με το κεφάλαιο "Γενικά τεχνικά χαρακτηριστικά". 2.5 Τοποθέτηση Η τοποθέτηση και ψύξη των συσκευών θα πρέπει να πραγματοποιείται σύμφωνα με τις διατάξεις και τις οδηγίες του αντίστοιχου εγχειριδίου. Οι μετατροπείς συχνότητας θα πρέπει να προστατεύονται από τη μη επιτρεπτή καταπόνηση. Ειδικότερα δεν επιτρέπεται κατά τη μεταφορά ή τη μεταχείριση να παραμορφωθούν τα κατασκευαστικά μέρη ή/και να τροποποιηθούν οι αποστάσεις μόνωσης. Η επαφή με τα ηλεκτρονικά εξαρτήματα και τις επαφές θα πρέπει να αποφεύγεται. Οι μετατροπείς συχνότητας διαθέτουν εξαρτήματα που είναι ευαίσθητα στο στατικό ηλεκτρισμό, και τα οποία μπορεί να καταστραφούν στην περίπτωση λανθασμένης μεταχείρισης. Θα πρέπει να αποφεύγεται η πρόκληση μηχανικών βλαβών ή η καταστροφή των ηλεκτρικών εξαρτημάτων (πιθανοί κίνδυνοι για την υγεία!). Δεν επιτρέπονται οι παρακάτω εφαρμογές, εκτός αν αναφέρεται ρητά κάτι τέτοιο: Η χρήση σε περιοχές με κίνδυνο εκρήξεων. η χρήση σε περιβάλλοντα με επικίνδυνα λάδια, οξέα, αέρια, ατμούς, σκόνες, ακτινοβολίες κλπ. η χρήση σε κινητές εφαρμογές, στις οποίες εκδηλώνονται μηχανικές καταπονήσεις από ταλαντώσεις και κτυπήματα, που ξεπερνούν τις απαιτήσεις του προτύπου EN Ηλεκτρική σύνδεση Κατά τις εργασίες σε εξαρτήματα που φέρουν τάση, θα πρέπει να τηρηθούν οι κανονισμοί πρόληψης ατυχημάτων που ισχύουν στη χώρα σας (π.χ. BGV A3). Η ηλεκτρική εγκατάσταση θα πρέπει να πραγματοποιείται σύμφωνα με τις ισχύουσες προδιαγραφές (π.χ. διατομές αγωγών, διατάξεις ασφαλείας, σύνδεση αγωγού προστασίας). Στα εγχειρίδια περιέχονται πρόσθετες υποδείξεις. Υποδείξεις για την εγκατάσταση σύμφωνα με τις προδιαγραφές ηλεκτρομαγνητικής συμβατότητας, όπως θωράκιση, γείωση, διάταξη φίλτρων και τοποθέτηση αγωγών, θα βρείτε στα εγχειρίδια των συσκευών. Αυτές οι υποδείξεις θα πρέπει να τηρούνται πάντα και στους μετατροπείς συχνότητας που φέρουν τη σήμανση CE. Η τήρηση των οριακών τιμών που ορίζονται από τη νομοθεσία περί ηλεκτρομαγνητικής συμβατότητας αποτελεί ευθύνη του κατασκευαστή του μηχανήματος ή της εγκατάστασης. Βεβαιωθείτε ότι τα προληπτικά μέτρα και τα προστατευτικά συστήματα ανταποκρίνονται στις ισχύουσες διατάξεις (π.χ. EN ή EN ). Απαραίτητα μέτρα προστασίας: Γείωση της συσκευής Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 7

8 2 Οδηγίες ασφαλείας Ασφαλής αποσύνδεση 2.7 Ασφαλής αποσύνδεση Η συσκευή καλύπτει όλες τις απαιτήσεις για την ασφαλή αποσύνδεση από παροχές ισχύος και ηλεκτρονικές συνδέσεις σύμφωνα με το πρότυπο EN Για να εξασφαλισθεί η ασφαλής αποσύνδεση, θα πρέπει και όλα τα συνδεδεμένα κυκλώματα να εκπληρούν τις απαιτήσεις για ασφαλή αποσύνδεση. 2.8 Λειτουργία Οι εγκαταστάσεις στις οποίες τοποθετούνται οι μετατροπείς συχνότητας θα πρέπει να εξοπλίζονται με πρόσθετες διατάξεις παρακολούθησης και προστασίας, σύμφωνα με τους εκάστοτε κανονισμούς ασφαλείας, όπως π.χ. η νομοθεσία περί τεχνικών μέσων λειτουργίας, κανονισμοί πρόληψης ατυχημάτων κλπ. Οι αλλαγές των μετατροπέων συχνότητας επιτρέπονται με το λογισμικό. Δεν επιτρέπεται η επαφή αμέσως μετά την αποσύνδεση των μετατροπέων συχνότητας, αφού, ενδεχομένως, ορισμένα μέρη ή συνδέσεις μπορεί να φέρουν ακόμη τάση λόγω ύπαρξης φορτίου στους πυκνωτές. Εδώ θα πρέπει να τηρηθούν οι πινακίδες υποδείξεων που υπάρχουν επάνω στους μετατροπείς συχνότητας. Κατά τη διάρκεια λειτουργίας θα πρέπει όλα τα καλύμματα και οι πόρτες να παραμένουν κλειστά. Το σβήσιμο της ενδεικτικής λυχνίας λειτουργίας και των άλλων στοιχείων ενδείξεων, δεν αποτελούν ένδειξη ότι η συσκευή έχει αποσυνδεθεί από το δίκτυο και ότι δε φέρει τάση. Μηχανική εμπλοκή ή εσωτερικές λειτουργίες ασφαλείας της μονάδας μπορεί να επιφέρουν σταμάτημα του κινητήρα. Η εξάλειψη της αιτίας αυτού του προβλήματος ή η επανέναρξη μπορεί να έχει ως αποτέλεσμα να τεθεί ο κινητήρας πάλι σε λειτουργία από μόνος του. Αν αυτό δεν επιτρέπεται για λόγους ασφαλείας, θα πρέπει η συσκευή να αποσυνδεθεί από το δίκτυο τροφοδοσίας πριν από την αποκατάσταση του προβλήματος. 8 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

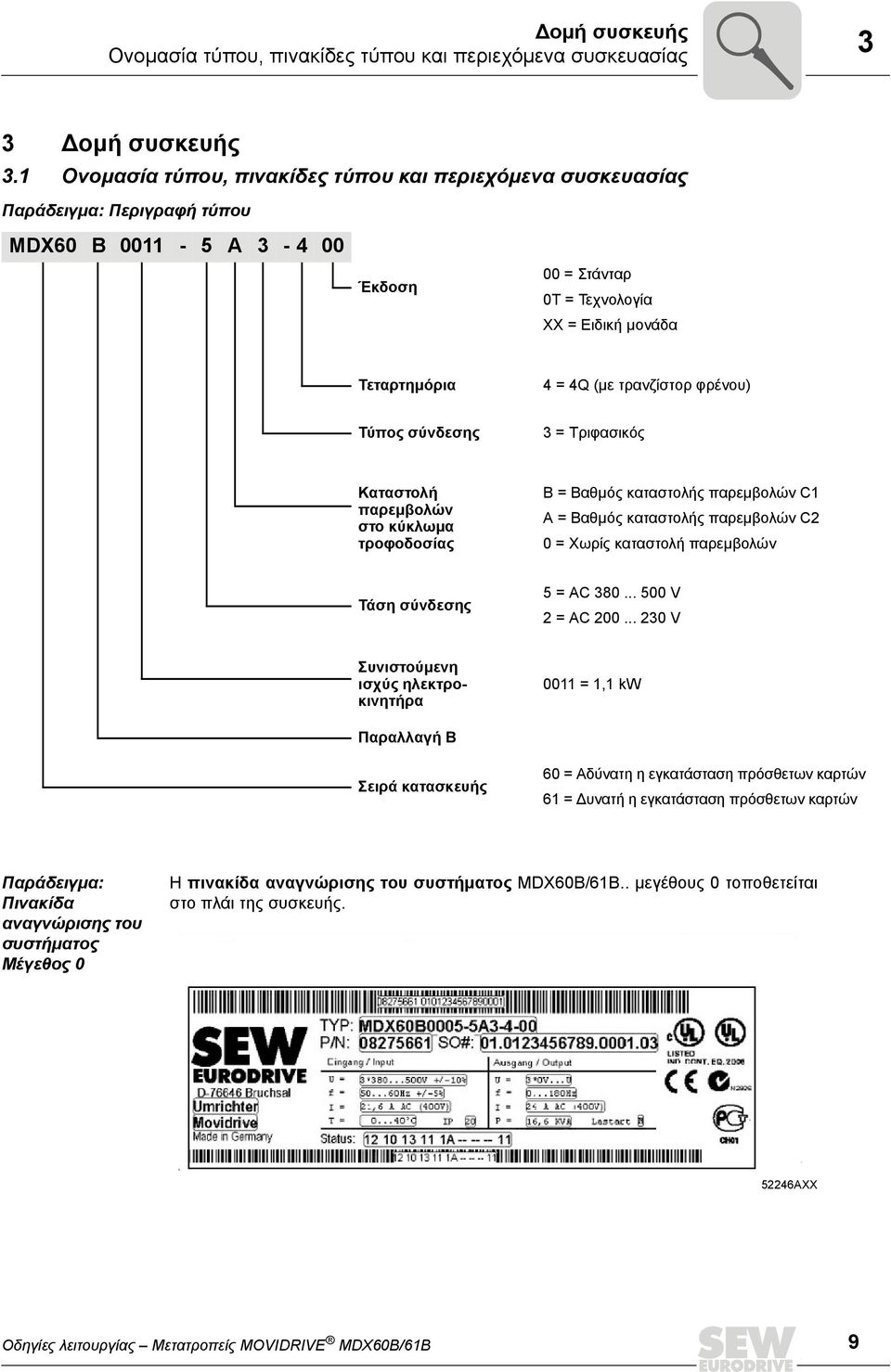

9 Δομή συσκευής Ονομασία τύπου, πινακίδες τύπου και περιεχόμενα συσκευασίας 3 3 Δομή συσκευής 3.1 Ονομασία τύπου, πινακίδες τύπου και περιεχόμενα συσκευασίας Παράδειγμα: Περιγραφή τύπου MDX60 B A Έκδοση 00 = Στάνταρ 0T = Τεχνολογία XX = Ειδική μονάδα Τεταρτημόρια 4 = 4Q (με τρανζίστορ φρένου) Τύπος σύνδεσης 3 = Τριφασικός Καταστολή παρεμβολών στο κύκλωμα τροφοδοσίας B = Βαθμός καταστολής παρεμβολών C1 A = Βαθμός καταστολής παρεμβολών C2 0 = Χωρίς καταστολή παρεμβολών Τάση σύνδεσης 5 = AC V 2 = AC V Συνιστούμενη ισχύς ηλεκτροκινητήρα Παραλλαγή B Σειρά κατασκευής 0011 = 1,1 kw 60 = Αδύνατη η εγκατάσταση πρόσθετων καρτών 61 = Δυνατή η εγκατάσταση πρόσθετων καρτών Παράδειγμα: Πινακίδα αναγνώρισης του συστήματος Μέγεθος 0 Η πινακίδα αναγνώρισης του συστήματος MDX60B/61B.. μεγέθους 0 τοποθετείται στο πλάι της συσκευής AXX Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 9

10 3 Δομή συσκευής Ονομασία τύπου, πινακίδες τύπου και περιεχόμενα συσκευασίας Παράδειγμα: Πινακίδα αναγνώρισης αντίστασης πέδησης BW090-P52B Η αντίσταση πέδησης BW090-P52B διατίθεται μόνο για το MDX60B/61B, μεγέθους AXX Παράδειγμα: Πινακίδα αναγνώρισης συστήματος μεγέθους 1-6 Στο MDX61B.. μεγέθους 1-6 η πινακίδα αναγνώρισης του συστήματος είναι τοποθετημένη στο πλάι της συσκευής AXX Παράδειγμα: Πινακίδα αναγνώρισης τροφοδοτικού μεγέθους 1-6 Στα MDX61B.., μεγέθους 1-6, η πινακίδα αναγνώρισης του τμήματος τροφοδοσίας είναι τοποθετημένη στο πλάι της συσκευής AXX Παράδειγμα: Πινακίδα αναγνώρισης μονάδας ελέγχου μεγέθους 1-6 Για το MDX61B.., μεγέθους 1-6, η πινακίδα αναγνώρισης της μονάδας ελέγχου είναι τοποθετημένη στο πλάι της συσκευής AXX Παράδειγμα: Πινακίδα τύπου πρόσθετης κάρτας 62882AXX 10 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

11 Δομή συσκευής Ονομασία τύπου, πινακίδες τύπου και περιεχόμενα συσκευασίας 3 Περιεχόμενα στη συσκευασία Περίβλημα βύσματος για όλους τους ακροδέκτες σήματος (X10... Χ17), συνδεδεμένο Περίβλημα βύσματος για όλους τους ακροδέκτες ισχύος (X1... Χ4), συνδεδεμένο Κάρτα μνήμης, συνδεδεμένη Μέγεθος 0 1 σετ σφιγκτήρων θωράκισης για τα καλώδια τροφοδοσίας και τα καλώδια σημάτων, μη εγκατεστημένο. Το σετ σφιγκτήρων θωράκισης αποτελείται από: 2 σφιγκτήρες θωράκισης για τα καλώδια τροφοδοσίας (από 2 συνδετήρες επαφών) 1 σφιγκτήρα θωράκισης για τα καλώδια σήματος (1 συνδετήρας επαφών) για MDX60B 1 σφιγκτήρα θωράκισης για τα καλώδια σήματος (2 συνδετήρες επαφών) για MDX61B 6 συνδετήρες επαφών 6 βίδες για στερέωση των συνδετήρων επαφών 3 βίδες για στερέωση των σφιγκτήρων θωράκισης στη συσκευή Μεγέθη σετ σφιγκτήρων θωράκισης για τα καλώδια σημάτων, μη εγκατεστημένο. Το σετ σφιγκτήρων θωράκισης αποτελείται από: 1 σφιγκτήρα θωράκισης για τα καλώδια σήματος (1 συνδετήρας επαφών) 2 συνδετήρες επαφών 2 βίδες για στερέωση των συνδετήρων επαφών 1 βίδα για στερέωση του σφιγκτήρα θωράκισης στη συσκευή Μόνο για το μέγεθος 6: Ράβδος μεταφοράς και 2 κοπίλιες Μέγεθος 2S Σετ πρόσθετων εξαρτημάτων, μη εγκατεστημένα. Το σετ πρόσθετων εξαρτημάτων (Æ επόμενο σχήμα) αποτελείται από: 2 στηρίγματα [1] για τοποθέτηση στην κεφαλή ψύξης (ψύκτρα) 2 προστατευτικά καλύμματα [2] που βιδώνονται στους ακροδέκτες X4:-U z /+U z και X3:-R(8)/+R(9). Ο βαθμός προστασίας IP20 επιτυγχάνεται όταν ικανοποιείται μία από τις παρακάτω συνθήκες: το προστατευτικό κάλυμμα [2] έχει τοποθετηθεί στον X3 / X4 (Æ κεφάλαιο "Προστατευτικό κάλυμμα") στον X3 / X4 έχει συνδεθεί ένας σωστά τυποποιημένος αγωγός Εάν και οι δύο συνθήκες δεν ικανοποιηθούν, τότε επιτυγχάνεται ο βαθμός προστασίας IP10. [1] [2] 54587AXX Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 11

12 3 Δομή συσκευής Μέγεθος Μέγεθος 0 MDX60/61B-5A3 (μονάδες AC 400/500 V): [1] [15] [2] [3] [14] [13] [12] [11] [6] [10] [16] [17] [9] [4] [20] [18] [19] [8] [7] [5] * [6] 62710AXX * Κάτω πλευρά της συσκευής [1] Σφιγκτήρας θωράκισης ηλεκτρικών αγωγών για σύνδεση με το ηλεκτρικό δίκτυο και σύνδεση του ενδιάμεσου κυκλώματος ζεύξης [2] X4: Σύνδεση ζεύξης ενδιάμεσου κυκλώματος -U Z / +U Z και σύνδεση PE, αποσυνδεόμενη [3] X1: Σύνδεση ηλεκτρικού ρεύματος L1, L2, L3 και σύνδεση PE, αποσυνδεόμενη [4] Μόνο σε MDX61B: Υποδοχή fieldbus [5] Μόνο σε MDX61B: Υποδοχή κωδικοποιητή [6] Ακροδέκτης θωράκισης για καλώδια σήματος MDX61B μέγεθος 0 [7] X10: Συστοιχία ακροδεκτών σήματος για δυαδικές εξόδους και είσοδο TF/TH [8] X16: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και εξόδους [9] X13: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και διεπαφή RS485 [10]X11: Συστοιχία ακροδεκτών σήματος για την είσοδο ονομαστικής τιμής AI1 και την τάση αναφοράς 10 V [11] X12: Συστοιχία ακροδεκτών σήματος για δίαυλο συστήματος (SBus) [12] Μικροδιακόπτες S11... S14 [13] XT: Υποδοχή χειριστηρίου DBG60B ή σειριακής διεπαφής UWS21Β [14] Ένδειξη 7 στοιχείων [15] Κάρτα μνήμης [16] Οπή σπειρώματος για βίδα γείωσης M4 8 ή M4 10 [17] X17: Συστοιχία ακροδεκτών σήματος επαφών ασφαλείας για ασφαλή διακοπή [18] X2: Σύνδεση κινητήρα U, V, W και σύνδεση γείωσης (PE), αποσυνδεόμενη [19] X3: Σύνδεση αντίστασης πέδησης +R / R και σύνδεση PE, αποσυνδεόμενη [20] Ακροδέκτης θωράκισης τροφοδοσίας για σύνδεση ηλεκτροκινητήρα και σύνδεση της αντίστασης πέδησης 12 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

13 Δομή συσκευής Μέγεθος Μέγεθος 1 MDX61B-5A3 (μονάδες AC 400/500 V): MDX61B-2A3 (μονάδες AC 230 V): [1] [2] [19] [18] [17] [16] [15] [14] [13] [3] [12] [4] [11] [5] [10] [9] [8] [7] [6] 62711AXX [1] X1: Σύνδεση δικτύου 1/L1, 2/L2, 3/L3, διαχωρίσιμη [2] X4: Σύνδεση ζεύξης ενδιάμεσου κυκλώματος -U Z / +U Z, αποσυνδεόμενη [3] Υποδοχή διαύλου πεδίου [4] Υποδοχή κάρτας επέκτασης [5] Υποδοχή κωδικοποιητή [6] X3: Σύνδεση αντίστασης πέδησης 8/+R, 9/ R και σύνδεση PE, αποσυνδεόμενες [7] Ακροδέκτης θωράκισης για αγωγούς σήματος και σύνδεση PE [8] X2: Σύνδεση κινητήρα 4/U, 5/V, 6/W και σύνδεση γείωσης (PE), αποσυνδεόμενη [9] X17: Συστοιχία ακροδεκτών σήματος επαφών ασφαλείας για ασφαλή διακοπή [10] X10: Συστοιχία ακροδεκτών σήματος για δυαδικές εξόδους και είσοδο TF/TH [11] X16: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και εξόδους [12] X13: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και διεπαφή RS485 [13]X11: Συστοιχία ακροδεκτών σήματος για την είσοδο ονομαστικής τιμής AI1 και την τάση αναφοράς 10 V [14] X12: Συστοιχία ακροδεκτών σήματος για δίαυλο συστήματος (SBus) [15] Οπή σπειρώματος για βίδα γείωσης M4 8 ή M4 10 [16] Μικροδιακόπτες S11... S14 [17] XT: Υποδοχή χειριστηρίου DBG60B ή σειριακής διεπαφής UWS21Β [18] Ένδειξη 7 στοιχείων [19] Κάρτα μνήμης Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 13

14 3 Δομή συσκευής Μέγεθος 2S 3.4 Μέγεθος 2S MDX61B-5A3 (μονάδες AC 400/500 V): 0055 / 0075 [1] [2] [19] [18] [17] [16] [15] [14] [3] [4] [13] [12] [5] [6] [11] [10] [9] [7] [8] 62712AXX [1] X1: Σύνδεση δικτύου 1/L1, 2/L2, 3/L3 [2] X4: Σύνδεση ζεύξης ενδιάμεσου κυκλώματος U Z / +U Z και σύνδεση PE [3] Κάρτα μνήμης [4] Υποδοχή διαύλου πεδίου [5] Υποδοχή κάρτας επέκτασης [6] Υποδοχή κωδικοποιητή [7] X3: Σύνδεση αντίστασης πέδησης 8/+R, 9/ R και σύνδεση PE [8] Ακροδέκτης θωράκισης για αγωγούς σήματος και σύνδεση PE [9] X2: Σύνδεση κινητήρα 4/U, 5/V, 6/W [10] X17: Συστοιχία ακροδεκτών σήματος επαφών ασφαλείας για ασφαλή διακοπή [11] X10: Συστοιχία ακροδεκτών σήματος για δυαδικές εξόδους και είσοδο TF/TH [12] X16: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και εξόδους [13] X13: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και διεπαφή RS485 [14]X11: Συστοιχία ακροδεκτών σήματος για την είσοδο ονομαστικής τιμής AI1 και την τάση αναφοράς 10 V [15] X12: Συστοιχία ακροδεκτών σήματος για δίαυλο συστήματος (SBus) [16] Οπή σπειρώματος για βίδα γείωσης M4 8 ή M4 10 [17] Μικροδιακόπτες S11... S14 [18] XT: Υποδοχή χειριστηρίου DBG60B ή σειριακής διεπαφής UWS21Β [19] Ένδειξη 7 στοιχείων 14 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

15 Δομή συσκευής Μέγεθος Μέγεθος 2 MDX61B-5A3 (μονάδες AC 400/500 V): 0110 MDX61B-2A3 (μονάδες AC 230 V): 0055 / 0075 [1] [2] [19] [18] [17] [16] [15] [14] [13] [3] [12] [4] [11] [5] [10] [9] [8] [6] [7] [1] X1: Σύνδεση δικτύου 1/L1, 2/L2, 3/L3 [2] X4: Σύνδεση ζεύξης ενδιάμεσου κυκλώματος U Z / +U Z και σύνδεση PE [3] Υποδοχή διαύλου πεδίου [4] Υποδοχή κάρτας επέκτασης [5] Υποδοχή κωδικοποιητή [6] X3: Σύνδεση αντίστασης πέδησης 8/+R, 9/ R και σύνδεση PE [7] Ακροδέκτης θωράκισης για αγωγούς σήματος και σύνδεση PE [8] X2: Σύνδεση κινητήρα 4/U, 5/V, 6/W [9] X17: Συστοιχία ακροδεκτών σήματος επαφών ασφαλείας για ασφαλή διακοπή [10] X10: Συστοιχία ακροδεκτών σήματος για δυαδικές εξόδους και είσοδο TF/TH [11] X16: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και εξόδους 62713AXX [12] X13: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και διεπαφή RS485 [13] X11: Συστοιχία ακροδεκτών σήματος για την είσοδο ονομαστικής τιμής AI1 και την τάση αναφοράς 10 V [14] X12: Συστοιχία ακροδεκτών σήματος για δίαυλο συστήματος (SBus) [15] Οπή σπειρώματος για βίδα γείωσης M4 8 ή M4 10 [16] Μικροδιακόπτες S11... S14 [17] XT: Υποδοχή χειριστηρίου DBG60B ή σειριακής διεπαφής UWS21Β [18] Ένδειξη 7 στοιχείων [19] Κάρτα μνήμης Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 15

16 3 Δομή συσκευής Μέγεθος Μέγεθος 3 MDX61B-503 (μονάδες AC 400/500 V): MDX61B-203 (μονάδες AC 230 V): 0110 / 0150 [1] [2] [3] [20] [19] [18] [17] [16] [15] [14] [13] [4] [5] [12] [11] [6] [10] [9] [8] [7] [1] Συνδέσεις PE [2] X1: Σύνδεση δικτύου 1/L1, 2/L2, 3/L AXX [3] X4: Σύνδεση DC link -U Z / +U Z [4] Υποδοχή διαύλου πεδίου [5] Υποδοχή κάρτας επέκτασης [6] Υποδοχή κωδικοποιητή [7] X3: Σύνδεση αντίστασης πέδησης 8/+R, 9/ R [8] X2: Σύνδεση κινητήρα 4/U, 5/V, 6/W [9] Ακροδέκτης θωράκισης για αγωγούς σήματος και σύνδεση PE [10] X17: Συστοιχία ακροδεκτών σήματος επαφών ασφαλείας για ασφαλή διακοπή [11] X10: Συστοιχία ακροδεκτών σήματος για δυαδικές εξόδους και είσοδο TF/TH [12] X16: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και εξόδους [13] X13: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και διεπαφή RS485 [14]X11: Συστοιχία ακροδεκτών σήματος για την είσοδο ονομαστικής τιμής AI1 και την τάση αναφοράς 10 V [15] X12: Συστοιχία ακροδεκτών σήματος για δίαυλο συστήματος (SBus) [16] Μικροδιακόπτες S11... S14 [17] Οπή σπειρώματος για βίδα γείωσης M4 8 ή M4 10 [17] XT: Υποδοχή χειριστηρίου DBG60B ή σειριακής διεπαφής UWS21Β [18] Οθόνη 7 στοιχείων [19] Κάρτα μνήμης 16 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

17 Δομή συσκευής Μεγέθος Μεγέθος 4 MDX61B-503 (μονάδες AC 400/500 V): 0370 / 0450 MDX61B-203 (μονάδες AC 230 V): 0220 / 0300 [1] [2] [3] [21] [20] [19] [18] [17] [16] [15] [14] [13] [12] [4] [5] [6] [11] [10] [9] [8] [7] 62715AXX [1] Σύνδεση PΕ (γείωσης) [2] X1: Σύνδεση δικτύου 1/L1, 2/L2, 3/L3 [3] X4: Σύνδεση κυκλώματος ζεύξης DC -U Z / +U Z και σύνδεση PE [4] Υποδοχή διαύλου πεδίου [5] Υποδοχή κάρτας επέκτασης [6] Υποδοχή κωδικοποιητή [7] X3: Σύνδεση αντίστασης πέδησης 8/+R, 9/ R και σύνδεση PE [8] X2: Σύνδεση κινητήρα 4/U, 5/V, 6/W [9] Σύνδεση PE [10] Ακροδέκτης θωράκισης για αγωγούς σήματος [11] X17: Συστοιχία ακροδεκτών σήματος επαφών ασφαλείας για ασφαλή διακοπή [12] X10: Συστοιχία ακροδεκτών σήματος για δυαδικές εξόδους και είσοδο TF/TH [13] X16: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και εξόδους [14] X13: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και διεπαφή RS485 [15]X11: Συστοιχία ακροδεκτών σήματος για την είσοδο ονομαστικής τιμής AI1 και την τάση αναφοράς 10 V [16] X12: Συστοιχία ακροδεκτών σήματος για δίαυλο συστήματος (SBus) [17] Μικροδιακόπτες S11... S14 [18] Οπή σπειρώματος για βίδα γείωσης M4 8 ή M4 10 [19] XT: Υποδοχή χειριστηρίου DBG60B ή σειριακής διεπαφής UWS21Β [20] Ένδειξη 7 στοιχείων [21] Κάρτα μνήμης Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 17

18 3 Δομή συσκευής Μέγεθος Μέγεθος 5 MDX61B-503 (μονάδες AC 400/500 V): 0550 / 0750 [1] [2] [3] [21] [20] [19] [18] [17] [16] [15] [14] [13] [12] [11] [10] [4] [5] [6] [9] [8] [7] 62716AXX [1] Σύνδεση PΕ (γείωσης) [2] X1: Σύνδεση δικτύου 1/L1, 2/L2, 3/L3 [3] X4: Σύνδεση κυκλώματος ζεύξης DC -U Z / +U Z και σύνδεση PE [4] Υποδοχή διαύλου πεδίου [5] Υποδοχή κάρτας επέκτασης [6] Υποδοχή κωδικοποιητή [7] X3: Σύνδεση αντίστασης πέδησης 8/+R, 9/ R και σύνδεση PE [8] X2: Σύνδεση κινητήρα 4/U, 5/V, 6/W [9] Σύνδεση PE [10] Ακροδέκτης θωράκισης για αγωγούς σήματος [11] X17: Συστοιχία ακροδεκτών σήματος επαφών ασφαλείας για ασφαλή διακοπή [12] X10: Συστοιχία ακροδεκτών σήματος για δυαδικές εξόδους και είσοδο TF/TH [13] X16: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και εξόδους [14] X13: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και διεπαφή RS485 [15]X11: Συστοιχία ακροδεκτών σήματος για την είσοδο ονομαστικής τιμής AI1 και την τάση αναφοράς 10 V [16] X12: Συστοιχία ακροδεκτών σήματος για δίαυλο συστήματος (SBus) [17] Μικροδιακόπτες S11... S14 [18] Οπή σπειρώματος για βίδα γείωσης M4 8 ή M4 10 [19] XT: Υποδοχή χειριστηρίου DBG60B ή σειριακής διεπαφής UWS21Β [20] Ένδειξη 7 στοιχείων [21] Κάρτα μνήμης 18 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

19 Δομή συσκευής Μέγεθος Μέγεθος 6 MDX61B-503 (μονάδες AC 400/500 V): [1] [2] [3] [1] [20] [19] [18] [17] [16] [15] [14] [13] [12] [11] [10] [9] [4] [5] [6] [1] [8] [7] [1] [1] Σύνδεση PΕ (γείωσης) [2] X1: Σύνδεση δικτύου 1/L1, 2/L2, 3/L AXX [3] X4: Σύνδεση ενδιάμεσου κυκλώματος ζεύξης U Z / +U Z [4] Υποδοχή διαύλου πεδίου [5] Υποδοχή κάρτας επέκτασης [6] Υποδοχή κωδικοποιητή [7] X3: Σύνδεση αντίστασης πέδησης 8/+R, 9/ R [8] X2: Σύνδεση κινητήρα 4/U, 5/V, 6/W και σύνδεση γείωσης (PE) [9] Ακροδέκτης θωράκισης για αγωγούς σήματος [10] X17: Συστοιχία ακροδεκτών σήματος επαφών ασφαλείας για ασφαλή διακοπή [11] X10: Συστοιχία ακροδεκτών σήματος για δυαδικές εξόδους και είσοδο TF/TH [12] X16: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και εξόδους [13] X13: Συστοιχία ακροδεκτών σήματος για δυαδικές εισόδους και διεπαφή RS485 [14]X11: Συστοιχία ακροδεκτών σήματος για την είσοδο ονομαστικής τιμής AI1 και την τάση αναφοράς 10 V [15] X12: Συστοιχία ακροδεκτών σήματος για δίαυλο συστήματος (SBus) [16] Οπή σπειρώματος για βίδα γείωσης M4 8 ή M4 10 [17] Μικροδιακόπτες S11... S14 [18] XT: Υποδοχή χειριστηρίου DBG60B ή σειριακής διεπαφής UWS21Β [19] Ένδειξη 7 στοιχείων [20] Κάρτα μνήμης Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 19

20 4 Εγκατάσταση Οδηγίες εγκατάστασης βασικής συσκευής 4 Εγκατάσταση 4.1 Οδηγίες εγκατάστασης βασικής συσκευής Οδηγίες εγκατάστασης για τις μονάδες μεγέθους 6 Οι μονάδες MOVIDRIVE μεγέθους 6 ( ) διαθέτουν ένα μόνιμο κρίκο ανύψωσης [1]. Για την εγκατάσταση της μονάδας χρησιμοποιήστε ένα γερανό και τον κρίκο [1]. ΚΙΝΔΥΝΟΣ! Ελεύθερο φορτίο. Κίνδυνος θανάτου από πτώση φορτίου. Μη στέκεστε κάτω από το φορτίο. Στερεώστε το φορτίο. Αν δεν μπορείτε να χρησιμοποιήσετε ένα γερανό, για να διευκολυνθεί η εγκατάσταση μπορείτε να περάσετε μέσα από το πίσω έλασμα τοιχώματος [4] μια ράβδο μεταφοράς [2] (περιλαμβάνεται στη συσκευασία του μεγέθους 6). Ασφαλίστε τη ράβδο [2] με τις κοπίλιες [3] ώστε να αποφευχθεί η αξονική μετατόπισή της. [3] [1] [2] [4] [3] 59892AXX Εικόνα 1: Εγκατάσταση μονάδας MOVIDRIVE μεγέθους 6 με μόνιμο κρίκο ανύψωσης και ράβδο μεταφοράς [1] Μόνιμος κρίκος ανύψωσης [2] Ράβδος μεταφοράς (περιλαμβάνεται στη συσκευασία των μονάδων μεγέθους 6) [3] 2 Κοπίλιες (περιλαμβάνονται στη συσκευασία των μονάδων μεγέθους 6) [4] Πίσω έλασμα τοιχώματος 20 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

21 Εγκατάσταση Οδηγίες εγκατάστασης βασικής συσκευής 4 Ροπές σύσφιξης Χρησιμοποιείτε μόνο γνήσια εξαρτήματα σύνδεσης. Τηρήστε τις επιτρεπόμενες ροπές σύσφιξης των ακροδεκτών αγωγών τροφοδοσίας του MOVIDRIVE. Μεγέθη 0, 1 και 2S Æ 0,6 Nm (5 lb in) Μέγεθος 2 Æ 1,5 Nm (13 lb in) Μέγεθος 3 Æ 3,5 Nm (31 lb in) Μεγέθη 4 και 5 Æ 14,0 Nm (120 lb in) Μέγεθος 6 Æ 20,0 Nm (180 lb in) Η επιτρεπόμενη ροπή σύσφιγξης των ακροδεκτών σήματος είναι 0,6 Nm (5 lb in). Ελάχιστος ελεύθερος χώρος και θέση τοποθέτησης Για τη σωστή ψύξη αφήστε στο επάνω και στο κάτω μέρος της συσκευής τουλάχιστον 100 mm (4 in) ελεύθερο χώρο. Προσέξτε ώστε η κυκλοφορία του αέρα σ' αυτό τον ελεύθερο χώρο να μην παρεμποδίζεται από καλώδια ή άλλα υλικά εγκατάστασης. Στα μεγέθη 4, 5 και 6 μην τοποθετείτε μέχρι και 300 mm πάνω από τη συσκευή στοιχεία που είναι ευαίσθητα στη θερμότητα. Εξασφαλίστε την ανεμπόδιστη τροφοδοσία του αέρα ψύξης και βεβαιωθείτε ότι ο αέρας που θερμαίνεται από άλλες μονάδες, απομακρύνεται. Δεν απαιτείται ελεύθερος χώρος στο πλάι. Μπορείτε να τοποθετήσετε τις συσκευές τη μία δίπλα στην άλλη. Τοποθετήστε τις συσκευές μόνο σε κατακόρυφη θέση. Δεν επιτρέπεται η τοποθέτηση οριζόντια, λοξά ή ανάποδα (Æ επόμενο σχήμα, ισχύει για όλα τα μεγέθη). 100 mm (4 in) 100 mm (4 in) Εικόνα 2: Ελάχιστος ελεύθερος χώρος και θέση τοποθέτησης των συσκευών 60030AXX Ξεχωριστά κανάλια καλωδίων Περάστε τα καλώδια τροφοδοσίας και τα καλώδια σήματος σε ξεχωριστά κανάλια καλωδίων. Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 21

22 4 Εγκατάσταση Οδηγίες εγκατάστασης βασικής συσκευής Ασφάλειες και ασφαλειοδιακόπτης διαφυγής ρεύματος Ασφάλειες δικτύου και φρένου Σύνδεση PE (ÆEN ) Τοποθετήστε τις ασφάλειες στην αρχή του αγωγού ηλεκτρικής τροφοδοσίας μετά από τη διακλάδωση των γραμμών τροφοδοσίας (Æ διάγραμμα συνδεσμολογίας βασικής μονάδας, τμήμα τροφοδοσίας και φρένο). Η SEW-EURODRIVE προτείνει την αποφυγή της χρήσης ασφαλειοδιακοπτών διαφυγής ρεύματος. Εάν ωστόσο προβλέπεται η χρήση ενός ασφαλειοδιακόπτη διαφυγής ρεύματος (FI) για την άμεση ή έμμεση προστασία αφής, θα πρέπει να τηρηθεί η παρακάτω υπόδειξη σύμφωνα με EN : ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Έχει τοποθετηθεί λανθασμένος τύπος ασφαλειοδιακόπτη διαφυγής ρεύματος. Θάνατος ή σοβαροί τραυματισμοί. Το MOVIDRIVE μπορεί να δημιουργήσει συνεχές ρεύμα στον αγωγό προστασίας. Στις περιπτώσεις που χρησιμοποιείται ένας ασφαλειοδιακόπτης διαφυγής ρεύματος (FI) για την προστασία από την άμεση ή έμμεση επαφή, επιτρέπεται να τοποθετηθεί στην πλευρά τροφοδοσίας ρεύματος του MOVIDRIVE μόνο ένας ασφαλειοδιακόπτης διαφυγής ρεύματος (FI) τύπου B. Χρησιμοποιήστε ως ασφάλειες δικτύου και φρένου μόνο ρελέ της κατηγορίας χρήσης AC 3 (EN ). ΥΠΟΔΕΙΞΕΙΣ Μη χρησιμοποιείτε το ρελέ δικτύου K11 (Æ Κεφ. "Σχέδιο συνδεσμολογίας βασικής συσκευής) για τη διακεκομμένη λειτουργία, αλλά μόνο για την ενεργοποίηση/ απενεργοποίηση του μετατροπέα. Χρησιμοποιήστε για τη διακεκομμένη λειτουργία τις εντολές "Ενεργοποίηση/Διακοπή", "Δεξιά/Διακοπή" ή "Αριστερά/ Διακοπή". Για το ρελέ δικτύου K11 τηρήστε έναν ελάχιστο χρόνο ακινητοποίησης των 10 δευτερολέπτων. Στην κανονική λειτουργία μπορούν να εμφανιστούν ρεύματα διαρροής Ã 3,5 ma. Σύμφωνα με το πρότυπο EN πρέπει να τηρούνται τα παρακάτω: Καλώδιο τροφοδοσίας < 10 mm 2 (AWG 7): Περάστε ένα δεύτερο καλώδιο γείωσης (PE = protective earth) με την ίδια διατομή όπως το καλώδιο τροφοδοσίας παράλληλα προς τον προστατευτικό αγωγό μέσω ξεχωριστών ακροδεκτών ή χρησιμοποιήστε ένα χάλκινο προστατευτικό καλώδιο με διατομή 10 mm 2 (AWG 7). Καλώδιο τροφοδοσίας 10 mm 2 16 mm 2 (AWG 7... AWG 6): Περάστε ένα χάλκινο προστατευτικό αγωγό με την ίδια διατομή καλωδίου όπως το καλώδιο τροφοδοσίας. Καλώδιο τροφοδοσίας 16 mm 2 35 mm 2 (AWG 6... AWG 2): Περάστε ένα χάλκινο προστατευτικό αγωγό με διατομή καλωδίου 16 mm 2. Καλώδιο τροφοδοσίας > 35 mm 2 (AWG 2): Περάστε ένα χάλκινο προστατευτικό αγωγό με τη μισή διατομή καλωδίου του καλωδίου τροφοδοσίας. Δίκτυα IT Το MOVIDRIVE B είναι κατάλληλο για τη λειτουργία σε δίκτυα τάσης TN και TT με απευθείας γειωμένο σημείο αστέρα. Η λειτουργία σε δίκτυα τάσης με μη γειωμένο σημείο αστέρα επιτρέπεται. Σε αυτή την περίπτωση η SEW-EURODRIVE προτείνει, στα δίκτυα τάσης με μη γειωμένο σημείο αστέρα (δίκτυα IT), τη χρήση αισθητήρων εποπτείας μόνωσης που λειτουργούν με τη μέθοδο μέτρησης παλμού-κώδικα. Με αυτό τον τρόπο αποφεύγονται τα σφάλματα απόκρισης του αισθητήρα εποπτείας μόνωσης που οφείλονται στις χωρητικότητες γείωσης του μετατροπέα. Για τα δίκτυα τάσης χωρίς γειωμένο σημείο αστέρα (δίκτυα IT) δεν ορίζονται οριακές τιμές ηλεκτρομαγνητικής συμβατότητας (ΗΜΣ) για την εκπομπή παρεμβολών. 22 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

23 Εγκατάσταση Οδηγίες εγκατάστασης βασικής συσκευής 4 Διατομές καλωδίων Έξοδος συσκευής Καλώδιο ηλεκτρικού ρεύματος: Διατομή καλωδίου σύμφωνα με το ονομαστικό ρεύμα εισόδου I Δίκτυο σε ονομαστικό φορτίο. Καλώδιο τροφοδοσίας κινητήρα: Διατομή καλωδίου σύμφωνα με το ονομαστικό ρεύμα εξόδου I Δ. Καλώδια σήματος της βασικής μονάδας (ακροδέκτες X10, X11, X12, X13, X16): ένας κλώνος ανά ακροδέκτη 0, ,5 mm 2 (AWG ) δύο κλώνοι ανά ακροδέκτη 0, mm 2 (AWG ) Καλώδια σήματος, ακροδέκτης X17 και κάρτα εισόδου/εξόδου DIO11B (ακροδέκτες X20, X21, X22): ένας κλώνος ανά ακροδέκτη 0, ,5 mm 2 (AWG ) δύο κλώνοι ανά ακροδέκτη 0, mm 2 (AWG ) ΣΤΟΠ! Αν συνδέσετε χωρητικά φορτία, μπορεί να καταστραφεί το MOVIDRIVE B. Συνδέστε μόνο ωμικά/επαγωγικά φορτία (κινητήρες). Σε καμία περίπτωση δεν πρέπει να συνδέσετε χωρητικά φορτία. Εικόνα 3: Συνδέστε μόνο ωμικά/επαγωγικά φορτία και όχι χωρητικά φορτία 60031AXX Συναρμολόγηση της αντίστασης πέδησης BW.../BW...-T/ BW...-P Επιτρεπόμενη τοποθέτηση: σε οριζόντιες επιφάνειες σε κατακόρυφες επιφάνειες με ακροδέκτες κάτω και σε διάτρητη λαμαρίνα επάνω και κάτω. Μη επιτρεπτή τοποθέτηση: σε κατακόρυφες επιφάνειες με ακροδέκτες επάνω, δεξιά και αριστερά. Σύνδεση αντιστάσεων πέδησης Χρησιμοποιήστε δύο στενά συνεστραμμένους αγωγούς ή ένα δίκλωνο θωρακισμένο καλώδιο ισχύος. Διατομή καλωδίου σύμφωνα με το ρεύμα διέγερσης I F του F16. Η ονομαστική τάση του καλωδίου πρέπει να είναι τουλάχιστον U 0 /U = 300 V / 500 V (κατά το DIN VDE 0298). Προστατεύστε την αντίσταση πέδησης (εξαιρείται ο τύπος BW90-P52B) με ένα διμεταλλικό ρελέ (Æ διάγραμμα συνδεσμολογίας βασικής συσκευής, τμήμα τροφοδοσίας και φρένο). Ρυθμίστε το ρεύμα διέγερσης σύμφωνα με τα τεχνικά χαρακτηριστικά της αντίστασης φρεναρίσματος. Η SEW-EURODRIVE προτείνει τη χρήση ρελέ ισχυρού ρεύματος που ανήκουν στην κατηγορία διέγερσης 10 ή 10A σύμφωνα με το EN Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 23

24 4 Εγκατάσταση Οδηγίες εγκατάστασης βασικής συσκευής Λειτουργικές αντιστάσεις πέδησης Στις αντιστάσεις πέδησης της σειράς BW..-T / BW -P μπορεί εναλλακτικά προς το διμεταλλικό ρελέ να συνδεθεί ο ενσωματωμένος διακόπτης θερμοκρασίας / ρελέ ισχυρού ρεύματος με ένα δίκλωνο θωρακισμένο καλώδιο. Οι αντιστάσεις πέδησης επίπεδης κατασκευής διαθέτουν μία εσωτερική προστασία θερμικής υπερφόρτισης (ασφάλεια τήξης που δεν αντικαθίσταται). Τοποθετήστε τις επίπεδες αντιστάσεις πέδησης με το κατάλληλο προστατευτικό κάλυμμα. Κατά την ονομαστική λειτουργία, οι αγωγοί τροφοδοσίας προς τις αντιστάσεις πέδησης βρίσκονται υπό υψηλή συνεχή τάση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι επιφάνειες των αντιστάσεων πέδησης αποκτούν σε φόρτιση με P N υψηλές θερμοκρασίες. Κίνδυνος πυρκαγιάς. Επιλέξτε την κατάλληλη τοποθεσία εγκατάστασης. Κατά κανόνα οι αντιστάσεις φρεναρίσματος τοποθετούνται στο κιβώτιο του ηλεκτρικού πίνακα. Μην αγγίζετε την αντίσταση πέδησης. Δυαδικές είσοδοι / Δυαδικές έξοδοι Οι δυαδικές είσοδοι διαχωρίζονται ηλεκτρικά με τη βοήθεια οπτικών ζευκτών. Οι δυαδικές έξοδοι είναι προστατευμένες από βραχυκύκλωμα και εξωτερικές τάσεις έως DC 30 V. Η εξωτερική τάση >DC30V μπορεί να καταστρέψει τις δυαδικές εξόδους. Εγκατάσταση σύμφωνα με τους κανόνες ηλεκτρομαγνητικ ής συμβατότητας Όλα τα καλώδια εκτός από το καλώδιο ηλεκτρικής τροφοδοσίας, πρέπει να είναι θωρακισμένα. Εναλλακτικά με τη θωράκιση, μπορεί για το καλώδιο του κινητήρα να χρησιμοποιηθεί η πρόσθετη κάρτα Option HD.. ώστε να επιτευχθούν οι οριακές τιμές εκπομπής παρεμβολών (πηνίο εξόδου). Στη χρήση θωρακισμένων καλωδίων κινητήρων, π.χ. τυποποιημένα καλώδια κινητήρων της SEW-EURODRIVE, θα πρέπει οι μη θωρακισμένοι κλώνοι μεταξύ της βάσης της θωράκισης και του ακροδέκτη σύνδεσης του μετατροπέα να είναι όσο το δυνατόν πιο κοντοί. Τοποθετήστε τη θωράκιση σε όσο το δυνατόν συντομότερη διαδρομή και με επαφή και στις δύο πλευρές της γείωσης. Για αποφυγή των βρόχων γείωσης, μπορείτε να γειώσετε το ένα άκρο της θωράκισης μέσω ενός πυκνωτή (220 nf / 50 V) αντιπαρασιτικής δράσης. Σε αγωγό διπλής θωράκισης γειώστε την εξωτερική θωράκιση από την πλευρά του μετατροπέα και την εσωτερική στο άλλο άκρο AXX Εικόνα 4: Σωστή σύνδεση θωράκισης με μεταλλικό κολάρο (σφιγκτήρας θωράκισης) ή σφιγκτήρα καλωδίων 24 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

25 Εγκατάσταση Οδηγίες εγκατάστασης βασικής συσκευής 4 Για τη θωράκιση των καλωδίων μπορείτε να χρησιμοποιήσετε και γειωμένα λαμαρινένια κανάλια ή μεταλλικούς σωλήνες. Τοποθετήστε τους αγωγούς τροφοδοσίας και τα καλώδια σήματος χωριστά. Γειώστε το μετατροπέα και όλες τις πρόσθετες συσκευές σύμφωνα με τις υψηλές συχνότητες (επιφανειακή, μεταλλική επαφή των περιβλημάτων των συσκευών με τη γείωση, για παράδειγμα με άβαφη βάση συναρμολόγησης στον ηλεκτρολογικό πίνακα). ΥΠΟΔΕΙΞΕΙΣ Το MOVIDRIVE B είναι ένα προϊόν που διατίθεται υπό όρους, σύμφωνα με το EN Αυτό το προϊόν μπορεί να προκαλέσει ηλεκτρομαγνητικές παρεμβολές. Σ' αυτή την περίπτωση ο χρήστης ίσως χρειαστεί να λάβει κατάλληλα μέτρα. Αναλυτικές υποδείξεις σχετικά με την εγκατάσταση που καλύπτει τις απαιτήσεις ηλεκτρομαγνητικής συμβατότητας θα βρείτε στο έντυπο "Ηλεκτρομαγνητική συμβατότητα στην τεχνολογία ηλεκτροκινητήρων" της SEW-EURODRIVE. Φίλτρο δικτύου NF.. Με τη χρήση του φίλτρου ηλεκτρικού δικτύου NF.. μπορούν να τηρηθούν στο MOVIDRIVE MDX60B/61B μεγέθους 0 έως 5 οι οριακές τιμές κατηγορίας C1. Μεταξύ του φίλτρου ηλεκτρικού δικτύου και του MOVIDRIVE MDX60B/61B δεν επιτρέπεται να γίνει καμία σύνδεση. Τοποθετήστε το φίλτρο ηλεκτρικού δικτύου κοντά στο μετατροπέα, αλλά έξω από τον ελάχιστο ελεύθερο χώρο για την ψύξη. Περιορίστε τον αγωγό μεταξύ του φίλτρου δικτύου και του μετατροπέα, οπωσδήποτε στο ελάχιστο απαιτούμενο μέγεθος, ωστόσο μέχρι 400 mm το πολύ. Αρκούν οι αθωράκιστοι, συνεστραμμένοι αγωγοί. Για την ηλεκτρική τροφοδοσία χρησιμοποιήστε επίσης αθωράκιστους αγωγούς. Για την τήρηση των οριακών τιμών των κατηγοριών C2 και C1, η εταιρία SEW- EURODRIVE συνιστά την εφαρμογή στο κύκλωμα του ηλεκτροκινητήρα ενός από τα παρακάτω μέτρα ηλεκτρομαγνητικής συμβατότητας (ΗΜΣ): Θωρακισμένος αγωγός κινητήρα Πρόσθετο στραγγαλιστικό πηνίο εξόδου HD Πρόσθετο φίλτρο εξόδου HF.. (στους τρόπους λειτουργίας VFC και U/f) Κατηγορία εκπομπής παρεμβολών Η συμμόρφωση με την κατηγορία C2 σύμφωνα με το EN επαληθεύτηκε σε μια ειδική δοκιμαστική εγκατάσταση. Σχετικά με αυτό η εταιρεία SEW-EURODRIVE μπορεί να σας παρέχει αναλυτικές πληροφορίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Σε μία κατοικίσιμη περιοχή αυτό το προϊόν μπορεί να προκαλέσει παρεμβολές υψηλών συχνοτήτων, που απαιτούν τη λήψη μέτρων καταστολής. Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 25

26 4 Εγκατάσταση Οδηγίες εγκατάστασης βασικής συσκευής Στραγγαλιστικό πηνίο εξόδου HD Τοποθετήστε το στραγγαλιστικό πηνίο εξόδου κοντά στο μετατροπέα, αλλά έξω από τον ελάχιστο ελεύθερο χώρο για την ψύξη. Σε HD HD003: Περάστε και τις τρεις φάσεις (U, V, W) του καλωδίου του κινητήρα [1] μέσα από το πηνίο στραγγαλισμού εξόδου. Για να πετύχετε μία μεγαλύτερη δράση φιλτραρίσματος, μην περνάτε τον αγωγό PE μέσα από το πηνίο στραγγαλισμού εξόδου! MOVIDRIVE X2: U V W PE U V W n=5 HD001- HD003 [1] Εικόνα 5: Σύνδεση στραγγαλιστικού πηνίου εξόδου HD HD AXX [1] Καλώδιο κινητήρα MOVIDRIVE B X2: U V W U V W HD004 U1 V1 W1 M ~ Εικόνα 6: Σύνδεση στραγγαλιστικού πηνίου εξόδου HD AXX [1] Καλώδιο κινητήρα 26 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

27 STOP RUN STOP RUN STOP RUN STOP RUN Εγκατάσταση Αφαίρεση / εγκατάσταση του χειριστηρίου Αφαίρεση / εγκατάσταση του χειριστηρίου Αφαίρεση του χειριστηρίου Ενεργήστε με την παρακάτω σειρά: DEL OK DEL OK 2. Εικόνα 7: Αφαίρεση του χειριστηρίου 60032AXX 1. Αποσυνδέστε το βύσμα του καλωδίου σύνδεσης από τον ακροδέκτη XΤ. 2. Πιέστε προσεκτικά το χειριστήριο προς τα κάτω μέχρι να αποσπαστεί από το πάνω στήριγμα του μπροστινού καλύμματος. 3. Αφαιρέστε το χειριστήριο προς τα εμπρός (όχι προς το πλάι!). Εγκατάσταση του χειριστηρίου Ενεργήστε με την παρακάτω σειρά: DEL OK 1. DEL OK Εικόνα 8: Εγκατάσταση του χειριστηρίου 60033AXX 1. Τοποθετήστε το χειριστήριο πρώτα με την κάτω πλευρά στο κάτω στήριγμα του μπροστινού καλύμματος. 2. Κατόπιν πιέστε το χειριστήριο μέσα στο πάνω στήριγμα του μπροστινού καλύμματος. 3. Συνδέστε το βύσμα του καλωδίου σύνδεσης στον ακροδέκτη XΤ. Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 27

28 4 Εγκατάσταση Αφαίρεση / εγκατάσταση του μπροστινού καλύμματος 4.3 Αφαίρεση / εγκατάσταση του μπροστινού καλύμματος Αφαίρεση του μπροστινού καλύμματος Για την αφαίρεση του μπροστινού καλύμματος ενεργήστε ως εξής: Εικόνα 9: Αφαίρεση του μπροστινού καλύμματος 60034AXX 1. Αρχικά αφαιρέστε το χειριστήριο (Æ Óåëßäá 27), εάν υπάρχει. 2. Πιέστε το αυλακωτό κλιπ στο πάνω μέρος του μπροστινού καλύμματος. 3. Κρατήστε το κλιπ πιεσμένο και βγάλτε το μπροστινό κάλυμμα. 28 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

29 Εγκατάσταση Αφαίρεση / εγκατάσταση του μπροστινού καλύμματος 4 Εγκατάσταση του μπροστινού καλύμματος Για την εγκατάσταση του μπροστινού καλύμματος ενεργήστε ως εξής: 2. BG BG Εικόνα 10: Εγκατάσταση του μπροστινού καλύμματος 60035AXX 1. Βάλτε το μπροστινό κάλυμμα με την κάτω πλευρά μέσα στο αντίστοιχο στήριγμα. 2. Κρατήστε πιεσμένο το αυλακωτό κλιπ στο πάνω μέρος του μπροστινού καλύμματος. 3. Πιέστε το μπροστινό κάλυμμα πάνω στη μονάδα. Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 29

30 4 Εγκατάσταση Εγκατάσταση σύμφωνα με το UL 4.4 Εγκατάσταση σύμφωνα με το UL Για εγκατάσταση σύμφωνα με το UL προσέξτε τις παρακάτω επισημάνσεις: Χρησιμοποιήστε μόνο χάλκινους αγωγούς με τις παρακάτω τιμές θερμικών μετρήσεων ως αγωγούς σύνδεσης: MOVIDRIVE MDX60B/61B : τιμή θερμικής μέτρησης 60 C / 75 C MOVIDRIVE MDX61B : τιμή θερμικής μέτρησης 75 C Οι επιτρεπόμενες ροπές σύσφιξης των ακροδεκτών τροφοδοσίας MOVIDRIVE ανέρχονται σε: Μέγεθος 0,1 και 2S Æ 0,6 Nm (5 lb in) Μέγεθος 2 Æ 1,5 Nm (13 lb in) Μέγεθος 3 Æ 3,5 Nm (31 lb in) Μεγέθη 4 και 5 Æ 14,0 Nm (120 lb in) Μέγεθος 6 Æ 20,0 Nm (180 lb in) Οι μετατροπείς MOVIDRIVE είναι κατάλληλοι για τη λειτουργία σε ηλεκτρικά δίκτυα τάσης TN και TT με απευθείας γειωμένο σημείο αστέρα, τα οποία παρέχουν μέγιστο ρεύμα δικτύου και μέγιστη τάση σύμφωνα με τους παρακάτω πίνακες. Τα στοιχεία προστασίας στους πίνακες που ακολουθούν, περιγράφουν τη μέγιστη επιτρεπόμενη προστασία του αντίστοιχου μετατροπέα. Χρησιμοποιήστε μόνο ασφάλειες τήξης που έχουν εγκριθεί κατά το UL. Συσκευές AC 400/500 V MOVIDRIVE MDX60B/61B...5_3 Μέγ. ρεύμα δικτύου Μέγ. τάση δικτύου Ασφάλειες 0005/0008/0011/0014 AC 5000 A AC 500 V AC 15 A / 600 V 0015/0022/0030/0040 AC A AC 500 V AC 35 A / 600 V 0055/0075 AC 5000 A AC 500 V AC 60 A / 600 V 0110 AC 5000 A AC 500 V AC 110 A / 600 V 0150/0220 AC 5000 A AC 500 V AC 175 A / 600 V 0300 AC 5000 A AC 500 V AC 225 A / 600 V 0370/0450 AC A AC 500 V AC 350 A / 600 V 0550/0750 AC A AC 500 V AC 500 A / 600 V 0900 AC A AC 500 V AC 250 A / 600 V 1100 AC A AC 500 V AC 300 A / 600 V 1320 AC A AC 500 V AC 400 A / 600 V 30 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

31 Εγκατάσταση Εγκατάσταση σύμφωνα με το UL 4 Συσκευές AC 230 V MOVIDRIVE MDX61B...2_3 Μέγ. ρεύμα δικτύου Μέγ. τάση δικτύου Ασφάλειες 0015/0022/0037 AC 5000 A AC 240 V AC 30 A / 250 V 0055/0075 AC 5000 A AC 240 V AC 110 A / 250 V 0110 AC 5000 A AC 240 V AC 175 A / 250 V 0150 AC 5000 A AC 240 V AC 225 A / 250 V 0220/0300 AC A AC 240 V AC 350 A / 250 V ΥΠΟΔΕΙΞΕΙΣ Χρησιμοποιήστε ως εξωτερική πηγή τάσης 24 V DC μόνο ελεγμένες συσκευές με περιορισμένη τάση εξόδου (U max = DC 30 V) και περιορισμένο ρεύμα εξόδου (I Â 8 A). Η έγκριση UL δεν ισχύει για τη λειτουργία σε δίκτυα με μη γειωμένο σημείο αστέρα (δίκτυα ΙΤ). Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 31

32 4 Εγκατάσταση Ακροδέκτες θωράκισης 4.5 Ακροδέκτες θωράκισης Ακροδέκτης θωράκισης για τροφοδοτικό, μέγεθος 0 Μαζί με το MOVIDRIVE MDX60B/61B μεγέθους 0 παραδίδεται και ένα σετ σφιγκτήρων θωράκισης για το τμήμα ισχύος. Οι σφιγκτήρες θωράκισης δεν είναι εγκατεστημένοι στη συσκευή. Εγκαταστήστε τους σφιγκτήρες θωράκισης αγωγών για το τμήμα ισχύος ως εξής: Στερεώστε τους συνδετήρες επαφών στα ελάσματα θωράκισης Στερεώστε τους ακροδέκτες θωράκισης στην επάνω και στην κάτω πλευρά της συσκευής. [1] [2] [3] [4] Εικόνα 11: Στερέωση του ακροδέκτη θωράκισης του τροφοδοτικού (μέγεθος 0) 62718AXX [1] Συνδετήρας επαφής [2] Βίδες στερέωσης των συνδετήρων επαφών [3] Έλασμα θωράκισης [4] Βίδα στερέωσης του σφιγκτήρα θωράκισης 32 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

33 Εγκατάσταση Ακροδέκτες θωράκισης 4 Ακροδέκτης θωράκισης για τροφοδοτικό, μέγεθος 1 Μαζί με το MOVIDRIVE MDX61B μεγέθους 1 παραδίδεται και ένας ακροδέκτης θωράκισης για το τροφοδοτικό. Τοποθετήστε αυτόν τον ακροδέκτη θωράκισης στο τροφοδοτικό μαζί με τις βίδες στερέωσης της συσκευής. [1] [2] 60019AXX Εικόνα 12: Στερέωση του σφιγκτήρα θωράκισης αγωγών του τμήματος ισχύος (μέγεθος 1) [1] Ακροδέκτης θωράκισης τμήματος ισχύος [2] Σύνδεση PE ( ) Ακροδέκτης θωράκισης για τροφοδοτικό, μεγέθους 2S και 2 Μαζί με το MOVIDRIVE MDX61B, μεγέθους 2S και 2, παραδίδεται και ένας ακροδέκτης θωράκισης για το τροφοδοτικό με 2 βίδες στερέωσης. Τοποθετήστε αυτό τον ακροδέκτη θωράκισης με τις δύο βίδες στερέωσης. [1] [2] 60020AXX Εικόνα 13: Στερέωση του σφιγκτήρα θωράκισης αγωγών του τμήματος ισχύος (απεικόνιση του μεγέθους 2) [1] Ακροδέκτης θωράκισης τμήματος ισχύος [2] Σύνδεση γείωσης PΕ ( ) Με τους ακροδέκτες θωράκισης μπορείτε να συνδέσετε πολύ εύκολα τη θωράκιση του καλωδίου τροφοδοσίας του κινητήρα και της πέδησης. Τοποθετήστε τη θωράκιση και τον αγωγό PΕ με τον τρόπο που παρουσιάζεται στα σχήματα. Σφιγκτήρας θωράκισης αγωγών για τμήμα ισχύος, μεγέθους 3 έως 6 Μαζί με το MOVIDRIVE MDX61B μεγέθους 3 έως 6 δεν παραδίδεται κανένας ακροδέκτης θωράκισης για το τροφοδοτικό. Για την εγκατάσταση της θωράκισης των καλωδίων κινητήρα και πέδησης χρησιμοποιήστε κοινούς ακροδέκτες θωράκισης. Τοποθετήστε τη θωράκιση όσο πιο κοντά γίνεται στο μετατροπέα. Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 33

34 4 Εγκατάσταση Ακροδέκτες θωράκισης Ακροδέκτης θωράκισης για καλώδια σήματος Τοποθετήστε τους ακροδέκτες θωράκισης για καλώδια σήματος ως εξής: Αφαιρέστε το χειριστήριο και το μπροστινό κάλυμμα, εάν έχουν εγκατασταθεί. Μέγεθος 0: Στερεώστε το σφιγκτήρα θωράκισης στην κάτω πλευρά της συσκευής. Μέγεθος 1 έως 6: Στερεώστε το σφιγκτήρα θωράκισης στην κάτω πλευρά της μονάδας ελέγχου. Μέγεθος 0 MDX 60B MDX 61B [1] [1] [2] [4] [2] [4] [3] [3] 62722AXX Μέγεθος 1 έως 6 [1] [2] [3] [4] 62719AXX [1] Συνδετήρες επαφής [2] Βίδες στερέωσης των συνδετήρων επαφής [3] Έλασμα θωράκισης [4] Βίδα στερέωσης του σφιγκτήρα θωράκισης 34 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B

35 Εγκατάσταση Προστατευτικό κάλυμμα των ακροδεκτών αγωγών τροφοδοσίας Προστατευτικό κάλυμμα των ακροδεκτών αγωγών τροφοδοσίας ΚΙΝΔΥΝΟΣ! Ακάλυπτες συνδέσεις ισχύος. Θάνατος ή σοβαρός τραυματισμός λόγω ηλεκτροπληξίας. Εγκατάσταση του προστατευτικού καλύμματος επαφής σύμφωνα με τις προδιαγραφές. Δεν επιτρέπεται να θέσετε σε λειτουργία τη συσκευή πριν από τη συναρμολόγηση του προστατευτικού καλύμματος. Μέγεθος 2S Ο βαθμός προστασίας IP20 στο MOVIDRIVE MDX61B μεγέθους 2S επιτυγχάνεται όταν ικανοποιείται μία από τις παρακάτω συνθήκες: το προστατευτικό κάλυμμα έχει τοποθετηθεί στον X3 / X4 στον X3 / X4 έχει συνδεθεί ένας σωστά τυποποιημένος αγωγός Εάν και οι δύο συνθήκες δεν ικανοποιηθούν, τότε επιτυγχάνεται ο βαθμός προστασίας IP10. -U Z IP10 +U Z PE X4 IP20 X4 -U Z +U Z PE /- 0. IP10 8/+R 9/-R PE X3 IP20 X3 8/+R 9/-R PE Εικόνα 14: Προστατευτικό κάλυμμα για MOVIDRIVE MDX61B μεγέθους 2S 54408AXX Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B 35

36 4 Εγκατάσταση Προστατευτικό κάλυμμα των ακροδεκτών αγωγών τροφοδοσίας Μεγέθη 4 και 5 Ο βαθμός προστασίας IP20 στο MOVIDRIVE MDX61B μεγέθους 4 και 5 (συσκευές AC 500 V: MDX61B0370/0450/0550/0750, συσκευές AC 230 V: MDX61B0220/0300) επιτυγχάνεται όταν ικανοποιείται μία από τις παρακάτω συνθήκες: Στους ακροδέκτες αγωγών τροφοδοσίας X1, X2, X3, X4 πρέπει να έχουν συνδεθεί σωστά με συρρικνούμενο σωλήνα τυποποιημένα καλώδια ηλεκτρικής τροφοδοσίας με διατομή καλωδίου Ã 35 mm 2 (AWG2). Το πρόσθετο προστατευτικό κάλυμμα DLB11B δεν πρέπει να έχει εγκατασταθεί. Στους ακροδέκτες αγωγών τροφοδοσίας X1, X2, X3, X4 πρέπει να έχουν συνδεθεί σωστά με συρρικνούμενο σωλήνα τυποποιημένα καλώδια ηλεκτρικής τροφοδοσίας με διατομή καλωδίου < 35 mm 2 (AWG2). Το προστατευτικό κάλυμμα DLB11B πρέπει να έχει εγκατασταθεί σωστά (βλέπε ενότητα "Εγκατάσταση προστατευτικού καλύμματος DLB11B"). Το προστατευτικό κάλυμμα DLB11B πρέπει να τοποθετηθεί σε μη συνδεδεμένους ακροδέκτες αγωγών τροφοδοσίας. Το προστατευτικό κάλυμμα DLB11B δεν πρέπει να τοποθετηθεί στους ακροδέκτες PE. Εάν δεν ικανοποιηθεί μία από τις συνθήκες, τότε επιτυγχάνεται ο βαθμός προστασίας IP10. Μπορείτε να παραγγείλετε το προστατευτικό κάλυμμα DLB11B (συσκευασία 12 τεμαχίων) με τον κωδικό Τοποθέτηση προστατευτικού καλύμματος DLB11B Για τη σωστή τοποθέτηση του προστατευτικού καλύμματος DLB11B ενεργήστε ως εξής: Σχήμα I: Ακροδέκτης αγωγών τροφοδοσίας με συνδεδεμένο καλώδιο τροφοδοσίας με διατομή καλωδίου <35mm 2 (AWG2): Σπάστε την πλαστική γλώσσα [1] και τοποθετήστε το προστατευτικό κάλυμμα DLB11B [3] στον εκάστοτε πείρο σύνδεσης [2] του ακροδέκτη αγωγών τροφοδοσίας. Πρέπει να τηρείται μία ευθεία απόληξη καλωδίου. Τοποθετήστε το προστατευτικό κάλυμμα για τους ακροδέκτες αγωγών τροφοδοσίας. Σχήμα II: Ακροδέκτης αγωγών τροφοδοσίας χωρίς συνδεδεμένο καλώδιο τροφοδοσίας: Περάστε το προστατευτικό κάλυμμα DLB11B [1] πάνω στον εκάστοτε πείρο σύνδεσης [2]. Τοποθετήστε το προστατευτικό κάλυμμα για τους ακροδέκτες αγωγών τροφοδοσίας. I II [2] [1] [1] [3] [2] [3] AXX [1] Πλαστική γλώσσα [1] Προστατευτικό κάλυμμα [2] Πείρος σύνδεσης [2] Πείρος σύνδεσης [3] Σωστά τοποθετημένο προστατευτικό κάλυμμα 63206AXX [3] Σωστά τοποθετημένο προστατευτικό κάλυμμα Περισσότερες πληροφορίες για τους ακροδέκτες αγωγών τροφοδοσίας X1, X2, X3 και X4 θα βρείτε στο κεφάλαιο "Τεχνικά χαρακτηριστικά". 36 Οδηγίες λειτουργίας Μετατροπείς MOVIDRIVE MDX60B/61B
