1 Q01 Profesionalus langų montavimas su greenteq I LEIDIMAS 2011

2 greenteq tai galingas nuosavas VBH prekės ženklas. Aukšta kokybė. Geras kainos ir kokybės santykis. Viskas paprasta - šią šūkio dalį mes sie- Prekės ženklas sudarytas iš trijų elementų: rinkoje. Tolesniuose puslapiuose pristatysijame su greenteq prekės ženklu. green- iš mūsų firminės žalios spalvos, iš sąvokos me Jums mūsų atidžiai atrinktus greenteq teq siūlo platų asortimentą, pasižyminį technika ir raidės Q, kuria pažymima produktus langams. Taip pat aptarsime aukšta kokybe, geru kainos ir kokybės san- kokybė. greenteq produktai papildo mūsų langų tvirtinimui, langų montavimui bei tykiu, bei atpažįstamą pagal stiprų turimą prekių, taip pat identifikuojamų sujungimų su pastatų konstrukcijomis sannepriklausomą prekės ženklą. pagal stiprius prekinius ženklus, darinimui skirtus produktus. asortimentą. greenteq suteikia mums galimybę išlikti nepriklausomais esamoje

3 Lango kokybę lemia montavimo būdas Norint išvengti sujungimų su statinio angokraščiais defektų, reikia teisingai suplanuoti langų ir lauko durų montavimo eigą. Ypatingai svarbu tinkamai įvertinti sujungimo vietoje esančias konstrukcijas, sujungimų geometriją, teisingai suplanuoti tvirtinimo, apšiltinimo ir sandarinimo eigą. Kad langas būtų tinkamas eksploatuoti bei gerai funkcionuotų, būtina laikytis konstrukcinių reikalvimų ir nepriekaištingai išpildyti visus techninius nurodymus. Drėgmė ir temperatūra namo viduje paprastai yra didesnė nei lauke. Šiandien, stengiantis apsaugoti pastatus nuo vėjo prapūtimo, atsiranda nepralaidžios orui konstrukcijos, o tai padidina pelėsių atsiradimo riziką. Jeigu lango jungiamosios vietos nėra tinkamai užsandarintos, drėgnas oras prasiskverbia tarp lango rėmo ir sienos. Dėl to šiltas oras atvėsta, o jungtyse, vėsesnėse profilio vietose ir ant angokraščio susidaro kondensatas. Besikaupiantis kondensatas per ilgesnį laiką gali apgadinti paviršius, konstrukcijas ir išorinę sieną, taip pat kenkia mūrui. Ilgalaikė drėgmė padidina ir pelėsių atsiradimo pastate riziką. Vis dėlto, esant nepakankamam sandarumui, oras iš vidaus išeina į lauką, tokiu būdu patiriami energijos nuostoliai. Viso to galima išvengti atliekant tinkamą montavimą, naudojant modernius aukštos kokybės produktus. Mes remiamės Vokietijos energijos taupymo įstatymo (EnEV, 2009) 6 2 paragrafu: Montavimo projektavimo ir atlikimo taisyklės, bei Vokietijos RAL langų ir lauko durų kokybės asociacijos nuostatomis. TURINYS: Sandarinimas Puslapis Sandarinimo produktų apžvalga Puslapis 06 Montavimo schemos Puslapis 08 Techninės pastabos Puslapis 21 Montavimas Puslapis Produktų apžvalga: langų gamyba Puslapis 26 Produktų apžvalga: langų montavimas Puslapis 27 Priedai Puslapis Priedai: statybinės cheminės medžiagos Puslapis 30 Priedai: įrankiai Puslapis 30 Priedai: papildomi produktai Puslapis 31 Vokietijos energijos taupymo įstatymo (EnEV) apžvalga Puslapis Pastaba: Darbo instrukcijose, medžiagų eksploatavimo ir techninėse sąlygose pateikiamos bendros mūsų greenteq produktų panaudojimo taisyklės. Jos skirtos tik mūsų produktų eksploatacinių savybių apibūdinimui ir negali būti laikomos kokiomis nors garantijomis, kaip numatyta Vokietijos Civilinio Kodekso 443 paragrafe. Kadangi yra daugybė įmanomų pritaikymo sričių, vartotojas pats turi nuspręsti, ar tai tinka jo pasirinktai pritaikymo sričiai, ar ne. Mūsų techninės rekomendacijos, pateikiamos žodžiu arba raštu, yra informacinio pobūdžio, ir jokiu būdu nėra įpareigojančios. Mes neprisiimame jokios atsakomybės už klaidas ar galimus spausdinimo netikslumus. 03

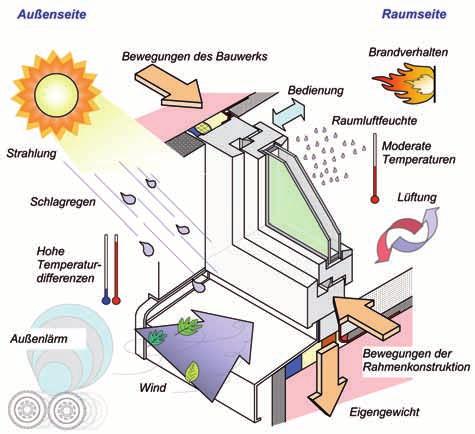

4 04 Išorinė pusė Kambario pusė Namo konstrukcijos judėjimas Degumas Naudojimas Oro drėgmė kambaryje Spinduliavimas Liūtys Vidutinė temperatūra Vėdinimas Aukštas temperatūrų svyravimas Triukšmas Rėmo konstrukcijos judėjimas Vėjas Svoris Langų montavimo ir langus veikiančių faktorių schema Šaltinis: ift Rosenheim Sandarinimas Norėtumėte sužinoti daugiau apie mūsų asortimentą? Žr. mūsų VBH katalogą Montavimas

5 Sandarinimas aplink langą Tinkamai užsandarinus langus galima sutaupyti nuo 20% iki 25% visos sunaudojamos energijos. Lango sujungimo vietos bei kokybiškas ir ilgaamžiškas jų užsandarinimas vaidina labai svarbų vaidmenį. Jungties funkcija sujungti lango ir pastato struktūras. Nuo sujungimo kokybės priklauso ne tik energijos suvartojimas, bet ir pastato pralaidumas orui. Tinkamas lango sandarumas vienodai svarbus tiek senos, tiek naujos statybos pastatuose. Sujungimai tarp struktūrinių elementų ir mūro turi atlikti keletą skirtingų funkcijų. Sandarinant langus, būtina visuomet laikytis šio principo: viduje tankiau nei išorėje (žr. langų ir lauko durų montavimo projektavimo ir atlikimo taisykles, 32 psl.). Būtina gerai apgalvoti nepralaidumo orui ir vandeniui (stipraus lietaus atveju) aspektus. Reikia atsižvelgti ir į padidėjusius reikalavimus angokraščio, lango ir langinių sritims. Vidiniai sujungimai turi būti nepralaidūs orui, o išoriniai nepralaidūs stipriam lietui. Trys sluoksniai turi atlikti savo funkcijas, nekliudydami ir netrikdydami vienas kito paskirties. Tinkamą užsandarinimą sudaro išorinis, vidurinis ir vidinis sandarinimo sluoksniai. Dėl šios priežasties būtina atsižvelgti į visus tris sluoksnius, kaip į bendrą sistemą, dar projektavimo pakopoje. Iš esmės reikia atlikti šiuos žingsnius: Elemento įstatymas ir pritvirtinimas. Jeigu įmanoma, pripildykite tuščią ertmę apšiltinimo medžiaga. Užsandarinkite pastato sandūras iš išorinės pusės atitinkamomis sandarinimo sistemomis. Išorinis sluoksnis apsauga nuo oro sąlygų Vidinis sluoksnis vidaus ir lauko klimato kontrolė Šis sluoksnis saugo nuo smarkaus lietaus ir praleidžia vandens garus. Jis apsaugo nuo drėgmės ir vandens prasiskverbimo į mūrą. Šiuo sluoksniu kontroliuojamas mūre esančios drėgmės išleidimas į lauką. Vidinis sandarinimo sluoksnis turi sulaikyti orą ir nepraleisti vandens garų, kadangi būtent jo funkcija yra atskirti patalpos vidaus ir lauko orą. Tokiu būdu sujungimų neįtakoja vidaus ir lauko temperatūrų skirtumai, ir jų zonose nesusidaro kondensatas. Vidurinis sluoksnis funkcinis 3 sluoksniai 3 sluoksnių sandarinimas Vidurinis sluoksnis pasižymi šilumos ir garso nepralaidumo charakteristikomis. Monolitinės sienos atveju, funkcinis sluoksnis atlieka šilumos ir garso izoliacijos funkciją. Šio sluoksnio zonoje yra lango tvirtinimo ir apkrovos paskirstymo taškai, perimantys statines ir dinamines apkrovas konstrukcijoje. Ten, kur paprastai reikėtų trijų produktų, dabar jau užtenka ir vieno. greenteq VARIO 3 juosta, dėl specialios savo sudėties, apjungia visų trijų sandarinimo sluoksnių funkcijas. Lauke greenteq VARIO 3 juosta užtikrina apsaugą nuo smarkaus lietaus iki 600 Pa. Vidurinis sluoksnis sugeria šilumą ir garsą. Juostą naudojant viduje, ji sulaiko orą ir nepraleidžia vandens garų. Turinys Sandarinimo produktų apžvalga Montavimo schemos Techninės pastabos 05

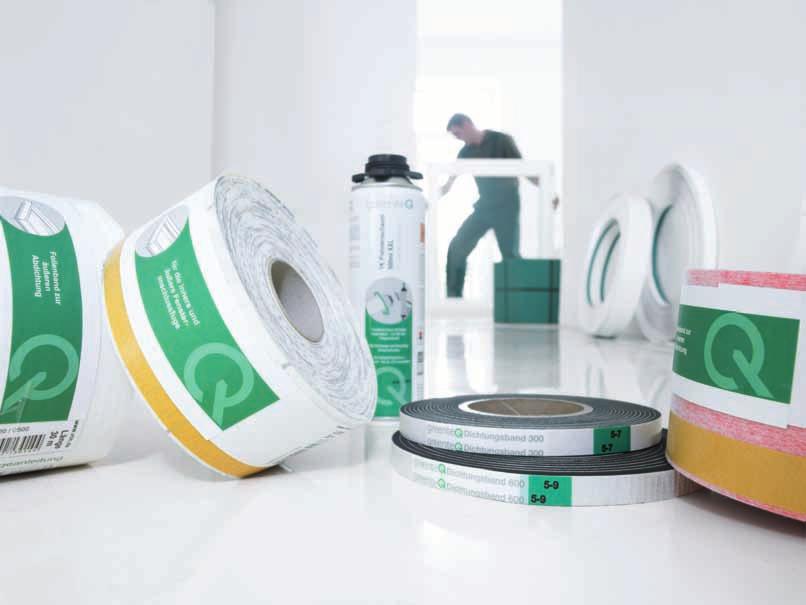

6 06 SANDARINIMO PRODUKTŲ APŽVALGA greenteq sandarinimo juosta Atsparumas smarkiam lietui $ 300 Pa - Statybinės medžiagos klasė B2 laukui - Atsparumas smarkiam lietui $ 600 Pa - Užtinkuojama ir išplečiama greenteq apvalus sandarinimo tarpiklis Greitai turėsime! greenteq sandarinimo juosta 600 greenteq lipni folijos juosta - Atsparumas smarkiam lietui $ 600 Pa - Statybinės medžiagos klasė B1 juosta - Vilnos-folijos derinys - Atsparumas UV - iki 6 mėnesių - Bendra deformacija 625% - Kintama S d vertė greenteq1k pistoletinės putos langams B2 750ml - Garso ir šilumos izoliacija iki 60dB - Atsparumas temperatūros svyravimams nuo -40 C iki +100 C greenteq 1K pistoletinės putos XXL B2 500ml - Didelė išeiga (40-45 litrai putų) - Galima naudoti esant nuo -5 C (aplinkos temperatūrai) greenteq 1K pistoletinės priešgaisrinės putos langams B1 750ml - Statybinės medžiagos klasės B1 - Atsparios ugniai greenteq 1K pistoletinės putos B2 750ml - Didelė išeiga (iki 53 litrų putų) - Galima naudoti esant nuo -5 C (aplinkos temperatūrai) greenteq FA - silikonas Alcoxy - Tinka langų sandarinimui - Tinka briaunų jungtims vidiniam sandarinimui - Nepraleidžia į vidų vandens garų - Užtinkuojama ir ištempiama greenteq apvalus sandarinimo tarpiklis Greitai turėsime! greenteq FA - silikonas Oxy - Tinka langų sandarinimui - Labai patvarus juosta - Vilnos-folijos derinys - Kintama S d vertė greenteq lipni folijos juosta - Atsparumas UV - iki 6 mėnesių - Bendra deformacija 625% greenteq A - akrilas - Tinka vidaus kambariams - Galima dažyti Sandarinimas Profesionalus langų montavimas su greenteq

7 3 sluoksniai greenteq VARIO 3 - Atsparumas smarkiam lietui $ 600 Pa - Statybinės medžiagos klasė B2 greenteq VARIO SBA - Atsparumas smarkiam lietui $ 300 Pa - Statybinės medžiagos klasė B2 3 sluoksniai Geriausios sandarinimo eksploatacinės savybės esant lietui ir audrai Taupo energiją Optimalus džiūvimo efektas 3 sluoksnių sandarinimas vienu metu Sumažėja darbo sąnaudos Kaip rasti tinkamą produktą Jums padės greenteq spalvų sistema: Tolesniuose puslapiuose greitai ir lengvai rasite reikalingą produktą tam tikrai pastato konstrukcijai ir nuorodą, kuriame sandarinimo lygyje jis yra naudojamas. Toliau pateikiamos montavimo schemos. 3 sluoksniai Prašome laikytis greenteq produktų naudojimo taisyklių. Daugiau apie mūsų gaminius ir prekių brūkšninių kodų sąrašą rasite čia: 07

8 08 MONTAVIMO SCHEMOS NAUJAS PASTATAS monolitinė siena 1 variantas 3 sluoksniai greenteq VARIO 3 juosta 3 sluoksniai vidiniam sandarinimui greenteq 1K pistoletinės putos išoriniam sandarinimui Apatinis palangės sujungimas Šoninis palangės sujungimas 3 sluoksniai Sandarinimas Profesionalus langų montavimas su greenteq

9 NAUJAS PASTATAS monolitinė siena 2 variantas INNEN vidiniam sandarinimui MITTE greenteq 1K pistoletinės putos AUSSEN išoriniam sandarinimui Apatinis palangės sujungimas Šoninis palangės sujungimas 09

10 10 MONTAVIMO SCHEMOS NAUJAS PASTATAS monolitinė siena 3 variantas vidiniam sandarinimui greenteq 1K pistoletinės putos greenteq sandarinimo juosta Apatinis palangės sujungimas Šoninis palangės sujungimas Sandarinimas Profesionalus langų montavimas su greenteq

11 NAUJAS PASTATAS monolitinė siena 4 variantas vidiniam sandarinimui greenteq apvalus sandarinimo tarpiklis greenteq silikonas akrilas greenteq 1K pistoletinės putos išoriniam sandarinimui greenteq sandarinimo juosta Apatinis palangės sujungimas Šoninis palangės sujungimas 11

12 12 MONTAVIMO SCHEMOS SENAS PASTATAS Armuotas mūras 1 variantas vidiniam sandarinimui greenteq 1K pistoletinės putos išoriniam sandarinimui greenteq sandarinimo juosta Apatinis palangės sujungimas Šoninis palangės sujungimas Sandarinimas Profesionalus langų montavimas su greenteq

13 SENAS PASTATAS Armuotas mūras 2 variantas vidiniam sandarinimui greenteq apvalus sandarinimo tarpiklis greenteq silikonas akrilas greenteq 1K pistoletinės putos išoriniam sandarinimui greenteq sandarinimo juosta Apatinis palangės sujungimas Šoninis palangės sujungimas 13

14 14 MONTAVIMO SCHEMOS NAUJAS SENAS PASTATAS Mūras su fasado apdailos ir šiltinimo sistema 1 variantas 3 sluoksniai greenteq VARIO 3 juosta 3 sluoksniai vidiniam sandarinimui greenteq 1K pistoletinės putos išoriniam sandarinimui Apatinis palangės sujungimas Šoninis palangės sujungimas 3 sluoksniai Sandarinimas Profesionalus langų montavimas su greenteq

15 NAUJAS SENAS PASTATAS Mūras su fasado apdailos ir šiltinimo sistema 2 variantas INNEN MITTE vidiniam sandarinimui greenteq 1K pistoletinės putos AUSSEN išoriniam sandarinimui Apatinis palangės sujungimas Šoninis palangės sujungimas 15

16 16 MONTAVIMO SCHEMOS NAUJAS SENAS PASTATAS Mūras su fasado apdailos ir šiltinimo sistema 3 variantas vidiniam sandarinimui greenteq 1K pistoletinės putos išoriniam sandarinimui greenteq sandarinimo juosta Apatinis palangės sujungimas Šoninis palangės sujungimas Sandarinimas Profesionalus langų montavimas su greenteq

17 NAUJAS SENAS PASTATAS Mūras su fasado apdailos ir šiltinimo sistema 4 variantas vidiniam sandarinimui greenteq apvalus sandarinimo tarpiklis greenteq silikonas akrilas greenteq 1K pistoletinės putos išoriniam sandarinimui greenteq sandarinimo juosta Apatinis palangės sujungimas Šoninis palangės sujungimas 17

18 18 MONTAVIMO SCHEMOS NAUJAS SENAS PASTATAS Langas su fasado apdailos ir šiltinimo sistema 1 variantas INNEN vidiniam sandarinimui AUSSEN išoriniam sandarinimui Išankstinis JB-D (K) konsolių sumontavimas + Montavimo lygmuo pagal pasirinktą izoterminį srautą + Nekliudomas tinkamas užsandarinimas + Pakanka vietos izoliacijai ir sandarinimo medžiagai Apatinis palangės sujungimas Šoninis palangės sujungimas Sandarinimas Profesionalus langų montavimas su greenteq

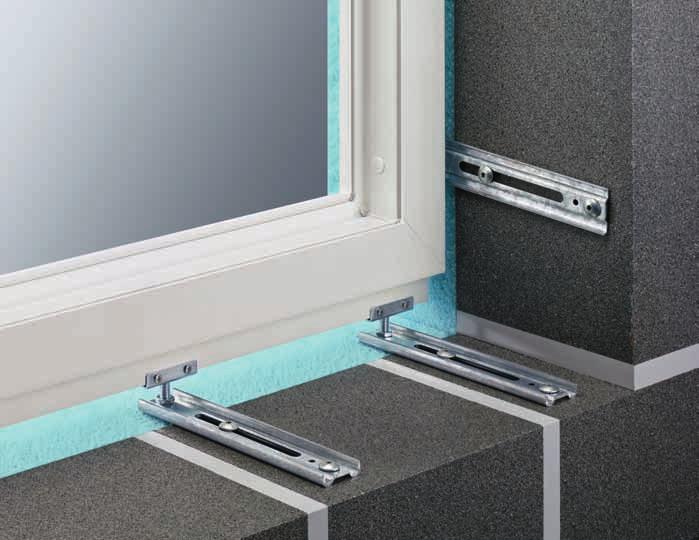

19 JB-D iš Reguliuojamas langų montavimas į apšiltintą sienos konstrukciją Montavimo sistema JB-D suteikia + pilnas 3 matmenų reguliavimas + apskaičiuojama laikomoji galia ir galimybę projektuoti langų montavimą + lengvas konstrukcijos maksimalių užtikrinamas stabilumas leistinų techninių nuokrypių kompensavi + saugus langų montavimas, kurį galima pagal RAL direktyvą bei saugiai paskirstyti mas planuoti bet kokias susidarančias apkrovas. JB-D + lengvas, greitas ir saugus didelių bei + visų darbinių apkrovų paskirstymas sunkių langų sumontavimas + visapusė bendra sistema iš vieno šaltinio sistema gali būti reguliuojama pagal tris + sisteminis sprendimas iškyšoms nuo + pažymėtos fiksatorių atstumų briaunos ir matmenis, taip paprasčiausiai suderinant 5 mm iki 150 mm centrai, nes JB-DK50 ir JB-DK100 + didesnis patvarumas be sudėtingų atlieka ir gręžimo šablono funkciją maksimalius leistinus techninius nuokrypi- papildomų priemonių + lengvas ir saugus montavimas pagal us. Montavimo lygmuo yra pasirinktinis, ir jį + apatines JB-DK atramas reikia pritvirtinti RAL direktyvą prie pastato struktūros iš anksto galima sureguliuoti pagal izoterminį srautą. + dėl montavimo patikimumo išvengiama remonto darbų ir nusiskundimų 19

20 20 MONTAVIMO SCHEMOS NAUJAS SENAS PASTATAS Langas su fasado apdailos ir šiltinimo sistema 2 variantas INNEN vidiniam sandarinimui AUSSEN išoriniam sandarinimui Išankstinis JB-W atramų montavimas Apatinis palangės sujungimas Šoninis palangės sujungimas Sandarinimas Profesionalus langų montavimas su greenteq

21 Techninės pastabos Siūlės plotis: Išorinė staktos dalis iki mūro atstumas tarp sujungimo briaunų (DIN 52460:2000). Siūlės gylis: Tarp dviejų gretimų komponentų susiformavusi erdvė išilgai jungiamų plokštumų (DIN 52460:2000). Angokraščio apibrėžimas: Atstumas tarp lango rėmo vidinės briaunos ir sienos vidinės briaunos. Folijos juostos klijavimas: Folijos juosta galima uždengti iki 50% angokraščio gylio, tačiau ne daugiau nei 60 mm. Tam, kad juosta gerai laikytųsi prie paviršiaus, turi būti priklijuota mažiausiai 75% juostos ploto. Norite sužinoti daugiau apie sandarinimą? Sandarinimo ABC, rasite mūsų VBH žinių bazėje čia: VBH žinių bazė tai susistemintos žinios. Dažniausiai naudojamų pastatų struktūrinių sujungimų apžvalga Statinio sujungimų apibrėžimas: Vartodami terminą statinio sujungimas turime omenyje lango rėmo Lango tvirtinimas skirtomas pagal staktų ir lango rėmų puses: montažinį - techninį sujungimą su sienos anga. Apatinė horizontali lango konstrukcijos dalis, esanti lauke, yra Galimi trys tvirtinimo metodai: vadinama lauko palange. Mišrusis tvirtinimas Horizontali dalis, esanti viduje yra vadinama vidaus palange. Tvirtinimas iš vidaus Dalis, esanti žemiau, yra vadinama lango parapetu. Tvirtinimas iš išorės Šoninės vertikaliosios ribos yra vadinamos lango angokraščiais. Horizontalioji viršutinė dalis yra vadinama sąrama. Monolitinė siena Seni pastatai iš armuoto mūro Mūras su fasado apdailos ir šiltinimo sistema Langas su fasado apdailos ir šiltinimo sistema Brošiūroje parodyti tvirtinimai prie mūro: Brošiūroje pavaizduotos montavimo schemos, paremtos monolitine Senos statybos pastatui yra pateikiamas konstrukcijos metodas su konstrukcija (iš vieno sluoksnio). tvirtinimu iš vidaus. Langas turi būti tvirtinamas taip, kad būtų išsaugotas lango staktos perdengimas, apsaugantis nuo įstrižinio lietaus. Vėjo Parodytos išorinės sienos gali būti sudarytos iš keleto sluoksnių nuo barjerą galima patraukti į kambario pusę, tokiu būdu langas bus 17.5 cm pločio. Sienas sudaro mažo tankio akmenys su lengvu cemento pakankamai apsaugotas ir tuo pačiu nepralaidus orui. skiediniu arba skysto cemento skiedinio sluoksniu. Įprastas sienos storis paprastai būna nuo 36.5 cm iki 49 cm. Be to, čia pavaizduota ir vidinio tvirtinimo schema su papildoma izoliacija (fasado apdailos ir šiltinimo sistema - WDVS). Šiuo atveju galioja tos pačios charakteristikos, kaip ir vienasluosksnėms išorinėms Montavimo schemoje Naujas pastatas aptariamas mišrusis sienoms be fasado apdailos ir šiltinimo sistemos. Ideali lango staktos tvirtinimas. Jis plačiai naudojamas monolitinėse konstrukcijose kaip padėtis - kai lango stakta įstatoma į šiltinamojo sluoksnio vidurį, o standartinis sprendimas. Tvirtinimas iš išorės atlieka lietaus ir vėjo išorinė rėmo pusė lieka iš dalies apšiltinta. Tokiu būdu, tvirtinant iš barjero funkciją, o iš vidaus užtikrinamas sandūros siūlės vidaus, sudaromi du sandarinimo sluoksniai ir užtikrinama garso nepralaidumas orui. Šiluminiais sumetimais lango plokštuma turi būti izoliacija, kuri yra būtina per sujungimus perduodamo garso slopinimui. centre, t.y. viduriniame sienos trečdalyje, nes tokiu būtu užtikrinamas geriausias izoterminis efektas bei mažiausi šilumos nuostoliai (koeficientas ψ). 21

22 22 TECHNINĖS PASTABOS greenteq sandarinimo sistemos VARIO 3 VARIO 3 juostos savybės: Kokios yra VARIO 3 juostos funkcijos? Ji yra naudojama langų ir durų su vienodomis šiluminės izoliacijos 3 lygmenų sandarinimas su vienu produktu savybėmis sujungimo vietų sandarinimui nuo oro ir smarkaus lietaus per Skirtingų matmenų sujungimų sandarinimas naudojant tik keleto visą montažo gylį. dydžių juostas Paprastas ir patikimas vieno žingsnio langų sandarinimas ir greenteq VARIO 3 juosta turi savybių, kurių dėka į vidų nepraleidžiamas montavimas oras bei drėgmė. Tai - sprendimas viskas viename, apjungiantis visus Lėšų taupymas dėl trumpiau trunkančio montavimo EnEV atitinkančio produkto montavimo reikalavimus, todėl ji idealiai Nuo oro sąlygų nepriklausomas montavimas tinka saugiam, nesudėtingam ir laiką taupančiam langų ir durų Atitinka aukštus EnEV reikalavimus sujungimų sandarinimui. Nepralaidi vandeniui Daugiafunkcinių juostų matmenys: Kaip pasirinkti tinkamą VARIO 3 juostą? Lango profilio gylis mm Sujungimo plotis mm Juosta VARIO 3: reikalingą juostos VARIO 3 plotį galima apskaičiuoti, iš lango profilio įstatymo gylio atėmus po 3 mm iš kiekvienos pusės VARIO VARIO VARIO VARIO VARIO VARIO VARIO VARIO VARIO VARIO VARIO VARIO VARIO 3 juostos naudojimas: Į ką reikėtų atkreipti dėmesį naudojant VARIO 3 juostą? 1. Nustatyti faktinį sujungimo plotį. 2. Nuvalyti, t.y. nuglotninti sujungimų kraštus: reikia atkreipti dėmesį į tai, kad VARIO 3 juosta turi tiesioginį kontaktą su atitinkamomis medžiagomis (sienoslango), reikia vengti tuščių ertmių. 3. Pritvirtinti VARIO 3 juostą prie reikiamos lango profilio vietos, juostos neištempiant. Juosta gali būti naudojama tik kaip pagalbinė montavimo priemonė, nes ji savo vidinio slėgio dėka sumažina spaudimą. 4. Patikrinkite, ar VARIO 3 juosta yra gerai priklijuota visuose taškuose. Reikia atkreipti dėmesį į ypatingą tikslumą klijuojant, kad juosta nepraleistų oro. 5. Suformuokite sandūras ir kampus pagal gamintojo ( nurodymus. 6. Įdėkite langą su priklijuota VARIO 3 juosta į angokraštį. 7. Sulygiuokite ir pritvirtinkite elementą sienos angoje. 8. Po užsandarinimo atidžiai apžiūrėkite briaunas ir sandūras. Paaiškinimai Profesionalus langų montavimas su greenteq

23 VBH tai platesnės galimybės, kurios visuomet yra šalia. Daugiau produktų, daugiau prekinių ženklų, didesnė vertė. Viską, ko reikia langų ir durų gamybai ir kasdienio bendradarbiavimo, nuo asmeni- Džiaugiamės bendradarbiaudami ir montavimui rasite VBH. Žodžiu viskas nio aptarimo iki moderniųjų komunikacijos būdami naudingi vieni kitiems, pasisemmes taip pat turime omenyje, kad mūsų priemonių. VBH darbuotojai visuomet dami vieni iš kitų patirties.pasikliaukite produktai užtikrina ir kokybę. Taigi, Jūs pasirengę nedelsiant draugiškai bei VBH- tai yra platesnėmis galimybėmis, galite naudotis universaliausiu siūlomų sąžiningai jums padėti. kurios visada yra šalia. produktų asortimentu, koks tik yra Langų ir durų furnitūros eksperto ženklas pasiūloje ir mėgautis patikima kokybe. visada bus su Jumis ir tarnaus Jūsų Viskas paprasta nuo pirmojo kontakto iki poreikiams. 23

24 24 Tvirtinimas Norėtumėte pamatyti daugiau mūsų gaminių? Žr. mūsų VBH montavimo katalogą

25 Tvirtinimas Gaminių langams ir durims tvirtinimas Į greenteq tvirtinamųjų elementų asortimentą įeina visapusiška langų varžtų pasiūla. Puikus PVC profilių sutvirtinimo varžtų bei tvirtinamųjų elementų pasirinkimas. Be to, greenteq siūlo papildomų elementų, pvz., roletų variklių, vandens nukreipimo latakų ir t.t., pritvirtinimų ant PVC langų profilių. Langų montavimo tvirtinimo elementai greenteq langų montavimo tvirtinimo elementai yra naudojami montavimo darbams aplink langą. Į asortimentą įeina palangių, langų rankenų bei lango rėmo pritvirtinimas prie skirtingų paviršių. Produkcija Langų ir durų gaminiai Montavimas Langų montavimas Tvirtinant langus ir duris dirbame su produktais, kurie yra tik proceso grandinės pradžia. Šiuo atveju greenteq siūlo suderintą langų konstrukcijų varžtų asortimentą, skirtą langų sutvirtinimui ir PVC profilių pritvirtinimui. Šie gaminiai yra naudojami langų gamyboje. Lango pritvirtinimas jo montavimo metu turi būti atliekamas atsižvelgiant į rėmo medžiagas bei esamas montavimo sąlygas. Pirmu žingsniu rėmas įterpiamas į pastato angą ir pritvirtinamas mechaniniais tvirtinimo elementais. Tokiu atveju greenteq siūlo platų langų rėmų varžtų ir metalinių rėmui skirtų mūrvinių asortimentą. Maksimalus montuojamo plastiko storis yra 700 mm, o medžio ir aliuminio mm. Tvirtinimo taškai turi būti išdėstyti kas 150 mm nuo vidinio kampo išorės link. Kiekvieną pusę būtina įtvirtinti bent jau dviejuose taškuose. Montuojant langus yra labai svarbu užtikrinti reikiamą jėgos paskirstymą konstrukcijoje. Vėliau neturėtų atsirasti jokių deformacijų, galinčių paveikti lango funkciją. Turinys Produktų apžvalga: langų gamyba Produktų apžvalga: langų montavimas 25

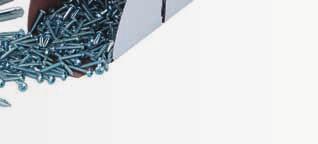

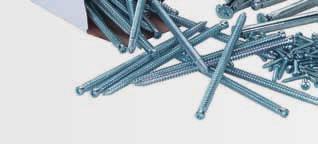

26 26 GAMINIŲ LANGAMS IR JŲ MONTAVIMUI APŽVALGA Produkcija greenteq lango konstrukcijos varžtas su spiraline galvute, A su ir be stabdymo briaunų greenteq lango konstrukcijos varžtas su gręžimo galvute, B su ir be frezavimo briaunų greenteq jungiamoji veržlė su sriegine galvute C Jungiamųjų veržlių profilio apžvalga: Altacan, Aluplast, Brügmann, Finstrall, Gealan, Gromatic, KBE, Kömmerling, Menke, Rehau, Roplasto, Roth, Salamander, Schüco, SKS, Stöckel, Thyssen, Trocal, Veka greenteq stiklinimo kaladėlės (įvairaus stiprumo) greenteq stiklinimo tiltelis (įvairūs profiliai) greenteq stiklinimo kaladėlės su sandarikliu (įvairaus stiprumo) greenteq statybinė mentelė (priedai) B C Papildomo lango profilio montavimas - Roleto variklis - Integruota palangė A B Daugiau apie mūsų gaminius ir susijusį prekių brūkšninių kodų sąrašą rasite čia: Pritvirtinimas Profesionalus langų montavimas su greenteq

27 Montavimas greenteq lango rankenos varžtas DIN 965 D greenteq palangės varžtas su išgaubta galvute G greenteq lango rėmo varžtas E greenteq palangės varžtas su išgaubta galvute su PA, medvaržtis G greenteq metalinio rėmo inkarinis varžtas F greenteq palangės varžtas su išgaubta galvute su PA, savisriegio sraigto sriegis G greenteq apdailiniai varžtų dangteliai greenteq palangės varžtas su išgaubta galvute su PA, Pozidriv G D Lango rankenos montavimas E F Lango rėmo montavimas 0 mm 10 mm 20 mm 30 mm 40 mm 50 mm 60 mm 70 mm 80 mm 90 mm 100 mm Betonas Silikatinės plytos Vientisos plytos Mediena Pemza G Palangės montavimas Akytasis betonas Perforuotos plytos Minimalus įsriegimo gylis į mūrą: Metalinio rėmo inkarinislango konstrukcijos varžtas 27

28 28 Priedai Norėtumėte pamatyti daugiau mūsų gaminių? Žr. mūsų VBH įrankių katalogą

29 Priedai Mūsų priedų asortimentą sudaro aukštos kokybės langų ir durų montavimui reikalingi gaminiai. greenteq asortimentas apima sandarinimui ir tvirtinimui reikalingus produktus. Jame taip pat yra greenteq valikliai ir klijai bei lango sandarinimo putoms skirti priedai, pavyzdžiui: išpurškimo pistoletai, pistoletų valikliai ir suspausto oro purkštuvai. Iš silikono pagaminti priedai tai poliravimo priemonės ir siūlių glaistyklės. Be to, greenteq asortimentas apima vidaus palanges, slankiąsias pjoviklių geležtes, statybinius volelius bei roletus nuo vabzdžių. Įrankius langų montavimui ir išmontavimui tiekia VBH prekės ženklo atstovai. Statybinė chemija Statybinė chemija Įrankiai Įrankiai Statybinės chemijos srityje galime pasiūlyti Jūsų poreikiams pritaikytą asortimentą, kurį sudaro daugybė naudingų greenteq gaminių, kurių Jums prisireiks langų ir durų gamybai ir montavimui. Nesvarbu, ar norite kažką išvalyti ar priklijuoti mes turėsime jums reikiamų greenteq produktų Mūsų siūlomą asortimentą papildo ir praktiški greenteq įrankiai, kurie padės lengviau atlikti darbus. Nesvarbu, ar turite nupjauti palangę ar pripildyti putų ir silikono, - greenteq produktai žymiai palengvins jūsų darbą montuojant langus. + Papildomi produktai Papildomi produktai Savo langams ir durims naudodami papildomus produktus, padidinsite jų vertę. Mūsų greenteq papildomi produktai yra aukštos kokybės, ekologiški ir ilgaamžiški. Nesvarbu, ar tai - roletas nuo vabzdžių, roleto variklis ar palangė, - mūsų greenteq produktai tikrai suteiks Jums patogumo. Turinys Priedai: statybinė chemija Priedai: įrankiai Priedai: papildomi produktai 29

30 30 Priedai Statybinė chemija greenteq klijai ir valikliai, greenteq klijai, greenteq paviršiaus išlyginimo priemonės, greenteq putų pistoletų valiklis Įrankiai greenteq metaliniai putų pistoletai, greenteq suspausto oro purkštuvai, greenteq slankiosios pjoviklių geležtės, greenteq siūlių glaistyklės Priedai Profesionalus langų montavimas su greenteq

31 + Papildomi produktai greenteq sandarikliai, greenteq PVC plokščios juostos ir juostos besilenkiančios kampu, greenteq roletai nuo vabzdžių, greenteq roletų varikliai ir priedai, greenteq vidaus palangės ir priedai Mokomąjį montavimo filmuką rasite čia: balta marmuro šviesus ąžuolas auksinis ąžuolas mahagoni Daugiau apie mūsų gaminius ir susijusį prekių brūkšninių kodų sąrašą rasite čia: 31

32 32 VOKIETIJOS ENERGIJOS TAUPYMO ĮSTATYMO (EnEV) APŽVALGA Montavimas pagal EnEV EnEV 2009 įtaka struktūrinių sujungimų įrengimui. Atliekant pastato struktūrinius langų sujungimus, reikia laikytis: Iš pirmo žvilgsnio, 2009 m. spalio 1 d. įsigaliojus Vokietijos energijos - minimalių šiluminės izoliacijos reikalavimų; taupymo įstatymui, atrodė, kad neatsirado jokių staigių ar griežtesnių - komponentų sujungimų nepralaidumo orui reikalavimų. techninio atlikimo reikalavimų, keliamų langų montavimui ir sujungimams bei pastato konstrukcijai. Montuojant langus būtina 2.1 Inžineriai vis dažniau susiduria su tokiomis situacijomis, kaip atsižvelgti į kylančius pastato karkaso ir jo komponentų standartus bei padidėję tvirtinimo ir apkrovos paskirstymo reikalavimai, dideli visų asmenų, dalyvaujančių statybose, kurie privalo laikytis įstatymų komponentų svoriai, silpnos gretimos išorinės sienos ir montavimo leidžiamųjų organų nurodytų energijos taupymo planinių rodiklių, padėtys, išeinančios iš atraminės sienos. Tam, kad būtų užtikrintas atsakomybės apimtį, taip pat į nepriklausomai nuo mūsų kintančias optimalus tvirtinimas ir apkrovos pasiskirstymas, ligšiol aprašytų sąlygas. pripažintų potvarkių dėl atraminių blokų, sujungimo tvirtinimo atstumų ir t.t. nebepakanka. Dėl reikalavimų šilumos taupymo komponentams, konstrukcijos taip pat buvo atitinkamai adaptuotos. Vienas iš minėtinų pavyzdžių - vis dažniau Šiuo atveju reikalingas konkretesnis veikiančių jėgų apskaičiavimas, naudojamas trigubas stiklo paketas ir vis labiau didinamas profilio storis. taikytinų specifinių tvirtinimo priemonių pasirinkimo suderinimas su jų Dėl šių pokyčių žymiai padidėjo komponentų svoriai, bei iš dalies gamintoju, išdėstymo projektavimas ir tvirtinimo taškų skaičius. pasikeitė sumontuotų komponentų deformacijos dėl klimato poveikio Atitinkamai buvo papildyti ir skyriai: Tvirtinimas ir apkrovos tendencijos. Suprantama, kad dėl to kyla mechaninio komponentų paskirstymas bei Praktinis įgyvendinimas. pritvirtinimo bei apkrovos nukreipimo į pastato struktūrą reikalavimai. Panašiai ir pageidaujami išorinės sienos šildymo techniniai Tinkamo pritvirtinimo seka yra parodyta struktūrinėje schemoje, kur, patobulinimai tuo pačiu įtakoja ir išorinių silpnesnių sienų populiarėjimą, naudojantis pavyzdžiais, paaiškinama, kaip apskaičiuoti numatomas ypač ties angokraščiais, todėl yra vis sunkiau atlikti tinkamus keliamąsias jėgas. montavimo darbus. (...) (...) Trumpa įdomių faktų apžvalga Kokius reikalavimus kelia EnEV 2009 langų montavimui? 1. EnEV 2009 apima tik netiesioginius reikalavimų pokyčius, susijusius su langų bei išorinių sienų apšiltinimo optimizavimu ir montavimu. 2. Dėl šios priežasties žymiai padidėjo komponentų svoriai (naudojami trigubi stiklo paketai), susilpnėjo išorinių sienų konstrukcijos bei atraminės sienos konstrukcijos montavimo lygis. Į tai būtina atsižvelgti nustatant tvirtinimo metodus ir apkrovos paskirstymą. 3. Asmeniui, atliekančiam modernizavimo darbus, yra priskiriama daugiau atsakomybės, kadangi užsakovas turi raštu patvirtinti ar darbai buvo atlikti atitinkamai pagal EnEV (Rangovo deklaracija). Montuojant langus būtina laikytis minimalių šiluminės izoliacijos ir nepralaidumo orui reikalavimų. 4. Dėl šios priežasties buvo atitinkamai atnaujintos ir išplėstas Montavimo projektavimo ir atlikimo vadovas bei Techninės direktyvos Nr. 20, kad jose būtų galima rasti vertingos pagalbos. (...) Namo sandarumo (Blower- Door) bandymas Namo sandarumo (Blower- Door) bandymas tai pagal EN standartą atliekama bandymo procedūra, skirta patikrinti, ar sandarinimo priemonės, pvz., išorinės sujungimo vietos, atitinka EnEV DIN reikalavimus. Tokiu būdu nustatoma, koks yra oro srautas per valandą, kai slėgis pastate skiriasi 50 Paskalių. EnEV apžvalga Profesionalus langų montavimas su greenteq

33 Tinkamo tvirtinimo į pastato angą ir sujungimo atlikimo struktūrinė schema Faktinės montavimo situacijos nustatymas - Išorinių sienų konstrukcija - Iš kokios medžiagos sienos pastatytos - Montavimo lygmuo - Komponentų dydžiai Tvirtinimo taškų nustatymas (5.1.5 skyrius) - Periferiškai - iš 2 pusių - iš 3 pusių (pvz., roletų dėžutės) Jei reikia, atskirų rėmo dalių statistiniai matmenys (5.1.5 skyrius) Veikiančių jėgų nustatymas - lango plokštumoje veikiant + savam svoriui + vertikaliai apkrovai + prireikus, papildomoms apkrovoms - statmenai lango plokštumai veikiant + savam svoriui ir vertikaliai apkrovai, kai langas atidarytas 90 + vėjo apkrovai + prireikus, horizontaliai apkrovai Reikiamų laikomųjų galių apskaičiavimas ( skyrius) Tvirtinimo sistemos pasirinkimas (5.1.4 skyrius) priklausomai nuo - montavimo padėties - sienos konstrukcinės medžiagos - lango konstrukcijos - reikalingų laikomųjų galių - įtempimo rūšies (5.1.2 skyrius) - numatomo judėjimo sujungimo vietose - apsaugos nuo korozijos poreikio (5.3 skyrius) Jei reikia, tvirtinimo taškų koregavimas (skaičius, atstumas) Darbo eiga, laikantis vykdymo reikalavimų, nustatytų pasirinktos tvirtinimo sistemos gamintojo [žr. naujus Montavimo projektavimo ir atlikimo vadovo bei Techninių direktyvų Nr. 20 leidimus, parengtus Institut für Fenstertechnik e.v. Rosenheim išleido: RAL-Gütegemeinschaft Fenster und Haustüren e. V., Walter-Kolb-Str. 1-7, D Frankfurtas] 33

34 34 PASTABOS Pastabos Profesionalus langų montavimas su greenteq

35 Mūsų partnerių siūlomi priedai Nors greenteq asortimentas auga kasdien, mes pasikliaujame ir kitais stipriais prekių ženklais bei siūlome jums papildomus produktus. Toliau yra pateikiami kitų gamintojų siūlomi papildomi produktai: Peilis pjovimui Winbag pripučiami kaiščiai Plokštės atrama Glaistytuvas Bit-Box raktų rinkinys Pluoštinės pirštinės su oda Gulsčiukas Įstiklinimo juosta Minkštas plaktukas Grandiklis SDS-Plus grąžtas Metrinė liniuotė Vaakuminis laikiklis Bit-Selector atsuktuvo antgalių rinkinys Karkasinis pistoletas silikonui Norėtumėte pamatyti daugiau mūsų gaminių? Apsilankykite mūsų tinklalapyje:
