1 4. Θερμότητα & Ψύξη ΚΜ Η/Υ

2 4. Θερμότητα & Ψύξη ΚΜ Η/Υ Η υπερθέρμανση είναι ο σιωπηλός δολοφόνος του υπολογιστή. H σωστή ψύξη είναι θεμελιώδους σημασίας, ειδικά σε μια χώρα με τις θερμοκρασίες της Κύπρου το καλοκαίρι.

3 ΔΙΔΑΚΤΙΚΟΙ ΣΤΟΧΟΙ Όταν Ολοκληρώσουμε το κεφάλαιο αυτό θα πρέπει να είστε ικανοί: Να εξηγείτε τη σημασία της ψύξης για ένα ΥΣ. Να περιγράφετε τα διαθέσιμα είδη ψύξης που χρησιμοποιούνται σε ένα υπολογιστικό σύστημα και τα εξαρτήματα τους. Να επεξηγείτε τον τρόπο λειτουργίας διαφόρων ειδών ψύξης. Να εξηγείτε τα πλεονεκτήματα και μειονεκτήματα ενεργητικής και παθητικής ψύξης. Να περιγράφετε τη σημασία των συνθηκών περιβάλλοντος για την επιλογή και την απόδοση του συστήματος ψύξης. Να απαριθμείτε τις συσκευές της ΚΜ που απαιτούν αυτόνομο σύστημα ψύξης. Να τοποθετείτε, να συντηρείτε και να αναβαθμίζετε το σύστημα ψύξης ενός συστήματος. Να παρακολουθείτε τις μετρήσεις του συστήματος ψύξης.

4 Ας αρχίσουμε απο τα απλά Προληπτικές ενέργειες Η σωστή ψύξη ενός υπολογιστικού συστήματος, ξεκινά από το μέρος που θα τοποθετηθεί. Η θερμοκρασία του δωματίου που λειτουργεί πρέπει να είναι χαμηλή. Ενδεικτικά μπορούμε να πούμε ότι δεν πρέπει να ξεπερνά τους 20 ο Κελσίου το χειμώνα και τους 30 ο το καλοκαίρι.

5 Προληπτικές ενέργειες Πρέπει να φροντίσουμε να μην καλύπτονται οι οπές εξαερισμού, πχ από κάποια κουρτίνα ή κάποιο έπιπλο, να υπάρχουν τουλάχιστον εκατοστά κενού χώρου από το πίσω μέρος του κουτιού, να μην βρίσκεται ο υπολογιστής κοντά σε κάποια πηγή θερμότητας (καλοριφέρ/ τζάκι/ σόμπα/ θερμάστρα), και φυσικά να μην χτυπάει απευθείας ο ήλιος το κουτί. Από εκεί και πέρα, αρκεί να καθαρίζουμε το εσωτερικό του υπολογιστή 1-2 φορές το χρόνο από τη σκόνη που συγκεντρώνει, για να μην κλείνουν οι αεραγωγοί και να μην δημιουργηθεί υπερθέρμανση από αυτή.

6 Τεχνικές Ψύξης Παθητική (passive cooling). περιλαμβάνει τεχνικές απαγωγής της θερμότητας χωρίς τη σπατάλη ενέργειας. Γίνεται με τη βοήθεια ψηκτρών και μεθόδους περιορισμού της εκλυόμενης θερμότητας. Ενεργή (active cooling). Περιλαμβάνει ηλεκτρική υποβοήθηση απαγωγής της θερμότητας και γίνεται με τη βοήθεια ψύκτρων και ανεμιστήρων. Υδρόψυξη (Water / Liquid Cooling). Αποτελείται από σωλήνες μέσα στους οποίους ρέει ψυκτικό υγρό που μεταφέρει τη θερμότητα προς ένα ψυγείο.

7 Παθητική Ψύξη Η εκμετάλλευση των ιδιοτήτων της θερμότητας: Εργονομικός σχεδιασμός θήκης. Η σωστή διαχείριση των συσκευών: Η ρύθμιση των παραμέτρων των συσκευών όπως, η συχνότητα λειτουργίας του επεξεργαστή, η αυτόματη διακοπή περιστροφής των δίσκων όταν δεν χρησιμοποιούνται. Η χρήση ψυκτρών: Κατασκευάζονται από αλουμίνιο ή χαλκό. Τοποθετούνται πάνω στη συσκευή και αυξάνουν την επιφάνεια επαφής με τον αέρα διευκολύνοντας έτσιτη ν απαγωγή της θερμότητας. Η τοποθέτηση των ψυκτρών γίνεται με χρήση θερμοαγώγιμου υλικού και συγκεκριμένα θερμοαγώγιμης πάστας

8 Ενεργή Ψύξη Περιλαμβάνει, ηλεκτρική υποβοήθηση απαγωγής της θερμότητας και κατά κύριο λόγο γίνεται με τη βοήθεια ανεμιστήρων, οι οποίοι όσο αφορά στα ολοκληρωμένα κυκλώματα που ψύχουν, προσαρμόζονται πάνω σε ψύκτρες για να βοηθήσουν στην απομάκρυνση της θερμότητας που παράγεται από αυτές.

9 Υδρόψυξη Αποτελείται από σωλήνες (tubes) και στοιχεία (water blocks), που προσαρμόζονται στα κυκλώματα που χρειάζονται ψύξη. Μέσα στους σωλήνες ρέει ψυκτικό υγρό με τη βοήθεια αντλίας (water pump) και έτσι μεταφέρεται η θερμότητα από τα ολοκληρωμένα κυκλώματα προς ένα ψυγείο (radiator). Εκεί προσαρμόζονται ανεμιστήρες που ψύχουν το υγρό που μεταφέρει τη θερμότητα, πριν αυτό συνεχίσει και πάλι την πορεία του προς τα κυκλώματα.

10 Υδρόψυξη Ενεργή Ψύξη Δίνει καλύτερα αποτελέσματα σε απαιτητικά συστήματα π.χ. Game Pcs. Μειώνει αισθητά τον παραγόμενο θόρυβο από τους ανεμιστήρες υψηλών στροφών της ενεργού ψύξης. Μειονεκτεί στο κόστος Μειονεκτεί στη πολυπλοκότητα εγκατάστασης και συντήρησης. Δεν προτείνεται για απλά υπολογιστικά συστήματα ούτε για συστήματα μεσαίων απαιτήσεων.

11 Αυτόνομη Ψύξη Συσκευών ΚΜ Όποια συσκευή χρησιμοποιεί ρεύμα για τη λειτουργία της παράγει και θερμότητα. Για κάποιες από αυτές η παραγόμενη θερμότητα είναι μικρή και για την απομάκρυνσή της δε χρειάζεται κάποια ιδιαίτερη μέριμνα. Για κάποιες άλλες συσκευές όμως, η παραγόμενη θερμότητα είναι μεγάλη ως εκ τούτου, απαιτείται αυτονομία ψύξης. H κάρτα γραφικών (GPU, Graphics Processing Unit), η κεντρική μονάδα επεξεργασίας (CPU, Central Processing Unit), οι ομάδες ολοκληρωμένων κυκλωμάτων (Northbridge & Southbridge Chipset), οι σκληροί δίσκοι, το τροφοδοτικό, η μνήμη, είναι συσκευές που εκλύουν σημαντικά ποσά θερμότητας. H αυτόνομη ψύξη όλων αυτών των τμημάτων είναι απαραίτητη. H εκλυόμενη θερμότητα, από τες συσκευές αυτές, αφού εκτονωθεί στις ψύκτρες απομακρύνεται με τη βοήθεια ανεμιστήρων.

12 Αυτόνομη Ψύξη Κάρτας γραφικών

13 Αυτόνομη Ψύξη Μνήμης RAM

14 Συστήματα παθητικής ψύξης: Aπό αλουμίνιο, της κάρτας γραφικών και της κεντρικής μνήμης, από χαλκό των ομάδων ολοκληρωμένων κυκλωμάτων υποστήριξης (Chipset Northbridge, Southbridge), Ενεργό σύστημα ψύξης της κεντρικής μονάδας επεξεργασίας. Ψύξη Συσκευών ΚΜ

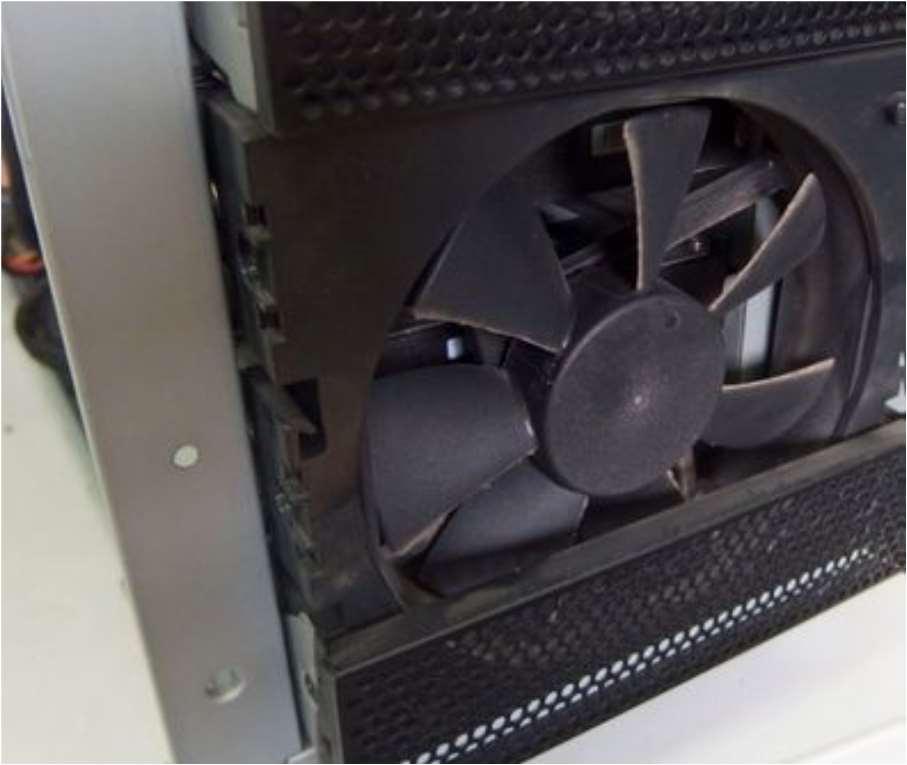

15 Ψύξη Σκληρών Δίσκων Ανεμιστήρας στο κάτω μέρος της πρόσοψης της θήκης. Ο ανεμιστήρας αυτός έχει διπλό ρόλο: α) την εισαγωγή κρύου αέρα από το εξωτερικό περιβάλλον στο εσωτερικό της θήκης και β) τη χρήση του αέρα αυτού για την απομάκρυνση της εκλυόμενης θερμότητας από την επιφάνεια των σκληρών δίσκων.

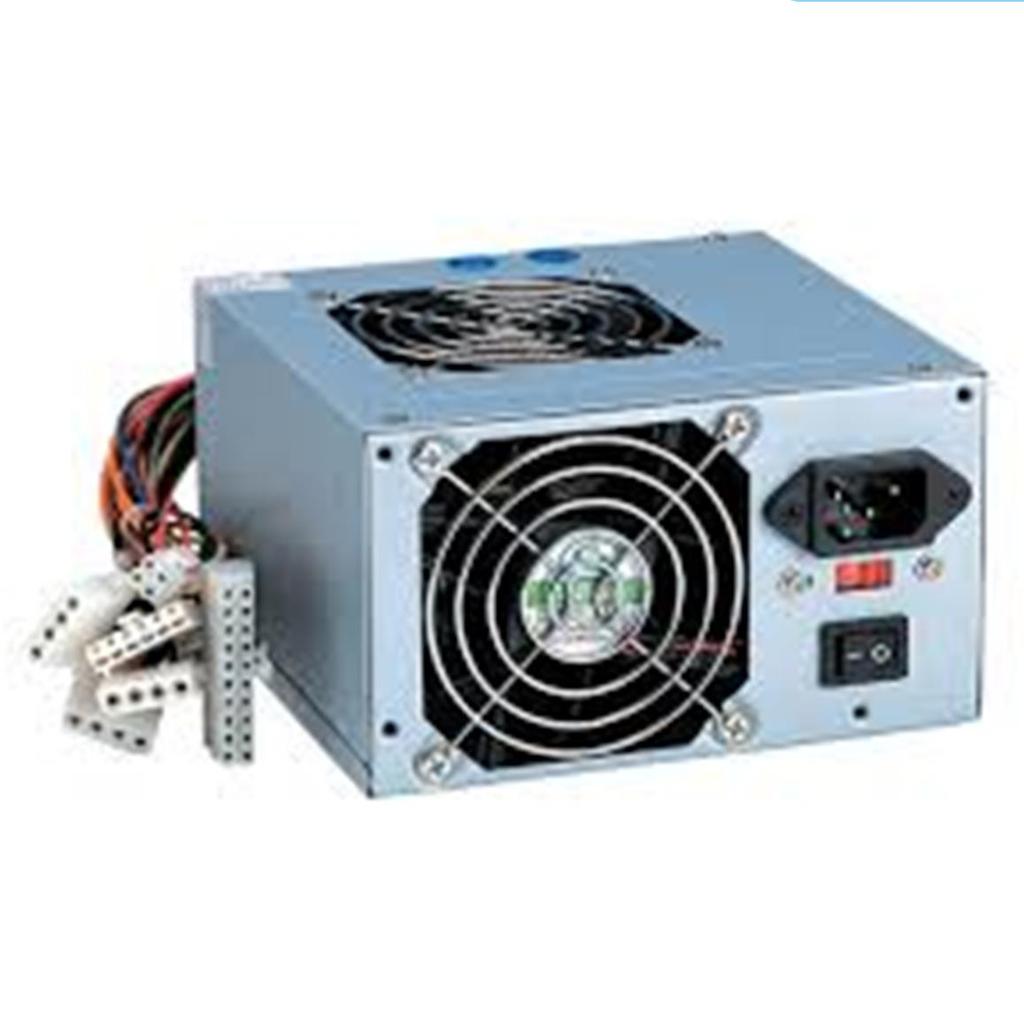

16 Ψύξη Τροφοδοτικού

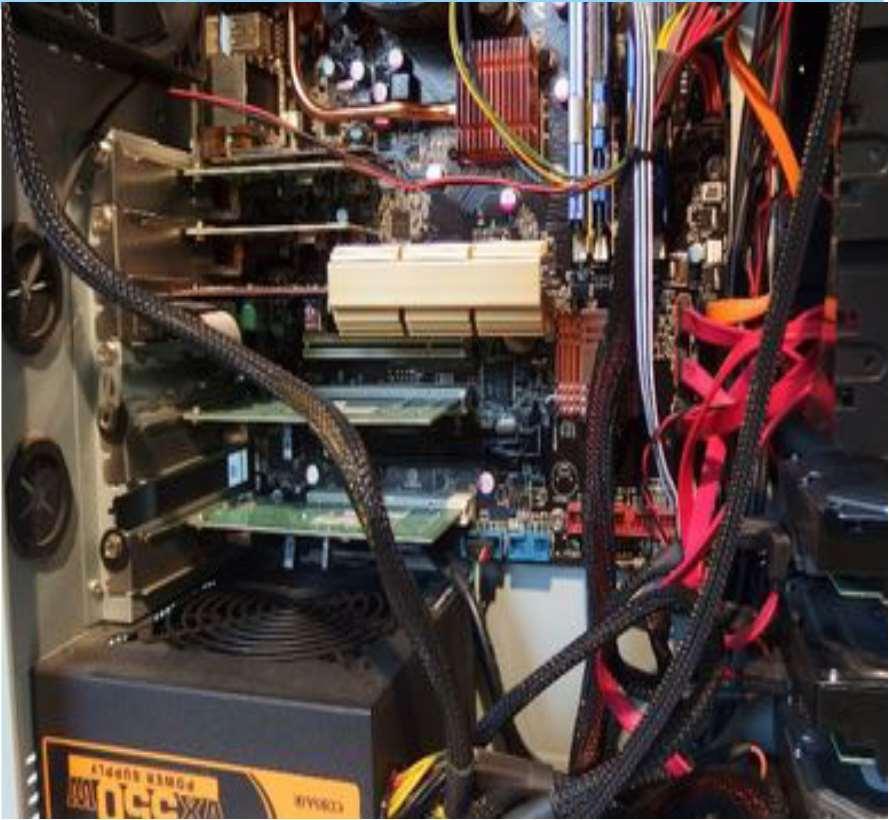

17 Ψύξη Εσωτερικού ΚΜ

18 Ψύξη Εσωτερικού ΚΜ

19 Ψύξη Εσωτερικού ΚΜ

20 Διαχείριση συστημάτων ενεργής και παθητικής ψύξης Υλικά Ψύξης: ψύκτρες ανεμιστήρες φίλτρα, πλέγματα, θερμοαγώγιμη κόλλα

21 Οι ανεμιστήρες Οι ανεμιστήρες είναι διαφόρων τύπων και χρήσεων. Οι διαστάσεις τους ανάλογα τη χρήση κυμαίνονται από τα χιλιοστά. Η τάση λειτουργίας τους είναι 5V και 12V. Η ταχύτητα περιστροφής τους μετριέται σε στροφές ανά λεπτό (RPM Rotations Per Minute). Είναι υπεύθυνοι για το θόρυβο που ακούμε από την ΚΜ

22 Οι ανεμιστήρες Οι ανεμιστήρες που χρησιμοποιούνται για τη θήκη της ΚΜ (computer case fans), τοποθετούνται ανάλογα με τη σχεδίαση της θήκης: Στο μπροστινό τμήμα της πρόσοψης, για να εισάγουν τον κρύο αέρα του περιβάλλοντος στο εσωτερικό της θήκης (ένας από τους λόγους που πρέπει ο περιβάλλον χώρος να έχει χαμηλή θερμοκρασία) Στο πίσω ή άνω μέρος της θήκης, για να εξάγουν τον θερμό αέρα της θήκης, προς το περιβάλλον.

23 Οι ανεμιστήρες Οι ανεμιστήρες των 2 καλωδίων (+12V, Ground), συνδέονται απευθείας σε μία έξοδο του τροφοδοτικού. Οι ανεμιστήρες των 3 καλωδίων (Rotation, +12V, Ground) συνδέονται με την/τις υποδοχές της μητρικής με ένδειξη CHA_FAN (Chassis FAN). Οι ανεμιστήρες των 4 καλωδίων (Ground, CPU Fan Power, CPU Fan In, CPU Fan PWM, του συστήματος ψύξης CPU) συνδέονται στην υποδοχή της μητρικής με ένδειξη CPU_FAN. Οι ανεμιστήρες των 3 και των 4 καλωδίων όπως θα δούμε παρακάτω μπορούν και ελέγχονται από το λογισμικό.

24 Εγκατάσταση ψύξης Η ΚΜΕ και οι κάρτες γραφικών χρειάζονται πάντα ενεργό σύστημα ψύξης, γι αυτό και πωλούνται συνήθως σε συσκευασία που περιέχει και το εργοστασιακό σύστημα ψύξης (Box), ή είναι τοποθετημένο από τον κατασκευαστή.

25 Αντικατάσταση ψύξης Βλάβη. Ο ανεμιστήρας της ψύκτρας έχει χαλάσει και θέλει αντικατάσταση. Συχνά για λόγους συμβατότητας πρέπει να αλλάξουμε όλο το σύστημα, ανεμιστήρα, βάση στήριξης και ψύκτρα. Θόρυβος. Τα εργοστασιακά συστήματα ψύξης, πολύ συχνά εμφανίζουν ενοχλητικές στάθμες θορύβου. Η αντικατάστασή τους, με πιο αποδοτικά συστήματα έχει ως αποτέλεσμα τη βελτιωμένη απόδοση και μικρότερες στάθμες θορύβου. Επιδόσεις. Παραμετροποιώντας τα ολοκληρωμένα κυκλώματα σε οριακές ρυθμίσεις λειτουργίας η εκλυόμενη θερμότητα ανεβαίνει με γεωμετρικούς ρυθμούς. Αυτό συνεπάγεται και την απαίτηση αποδοτικότερων συστημάτων ψύξης.

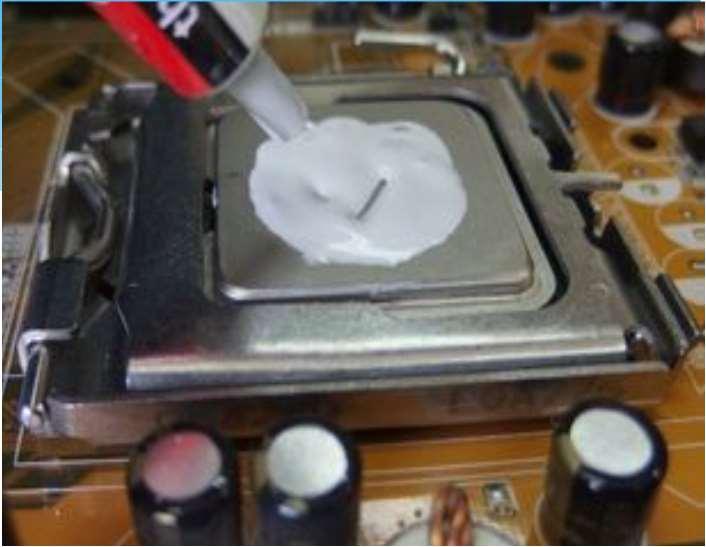

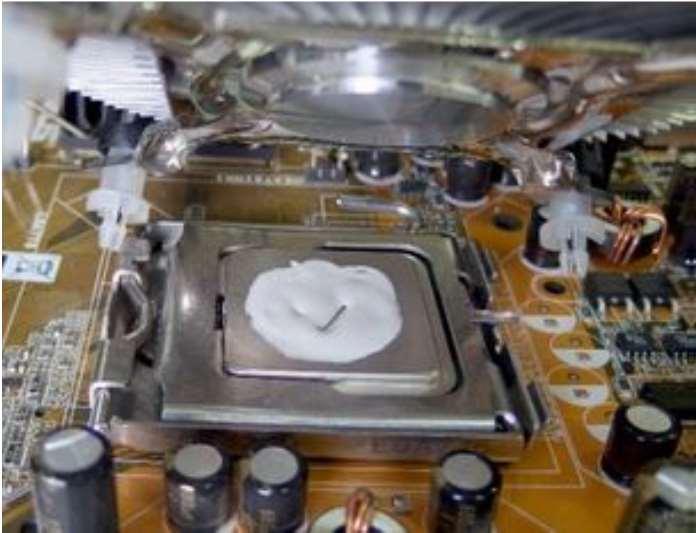

26 Αντικατάσταση ψύξης ΚΜΕ 1. Καθαρισμός. 2. Τοποθέτηση του θερμοαγώγιμο υ υλικού. 3. Τοποθέτηση της ψύκτρας. 4. Ασφάλιση του μηχανισμού. 5. Σύνδεση της τροφοδοσίας.

27 Ψύξη ΥΣ και Σκόνη Η συνεχής ροή αέρα σημαίνει και συνεχή ροή σκόνης, η οποία έλκεται ηλεκτροστατικά από τη λειτουργία του υπολογιστή, και επικάθεται σε όλες τις επιφάνειές του.

28 Ψύξη ΥΣ και Σκόνη

29 Συντήρηση συστημάτων ψύξης ΚΜ Καθαρισμός σκόνης στο εσωτερικό της θήκης και τις οδεύσεις εισόδου και εξόδου του αέρα

30 Παρακολούθηση συστημάτων ψύξης Η παρακολούθηση των μετρήσεων των συστημάτων ψύξης, μπορεί να γίνει με διάφορους τρόπους, όπως, με τη χρήση λογισμικού ή με φυσικές μεθόδους. Εδώ παρακολουθούμε διάφορες μετρήσεις με τη χρήση του ελεύθερου λογισμικού SpeedFan.

31 Όταν ο χώρος στον οποίο έχουμε τον υπολογιστή είναι υπερβολικά ζεστός και με ψηλά ποσοστά σκόνης. Όταν θέλουμε να κάνουμε Overclock Όταν θέλουμε έναν υπολογιστή αθόρυβο Πέρα απο τα όρια Δεν βοηθά και πολύ πιστέψτε με

32 Χρήση ψυκτικό υγρού / Υδρόψυξη Η λογική της υδρόψυξης είναι πως αντί να βάλουμε μια ψύκτρα με ανεμιστήρα στον επεξεργαστή ή και την κάρτα γραφικών, προσαρτούμε μια ειδική βάση (μπλοκ) με υποδοχές για σωλήνες

33 Στη συνέχεια, με ένα σύστημα ελαστικών σωλήνων, μια αντλία και ένα "ψυγείο" - μια μεταλλική ψύκτρα με ανεμιστήρες - το ψυκτικό υγρό περνάει από το μπλοκ του επεξεργαστή ή και της κάρτας γραφικών.
