1 ΤΟΙΧΙΑ ΑΝΤΙΣΤΗΡΙΞΗΣ ΠΡΑΝΩΝ ΔΙΑΡΡΥΘΜΙΣΗ ΥΠΑΙΘΡΙΩΝ ΧΩΡΩΝ Αποτελούν απαραίτητα στοιχεία διαμόρφωσης των εξωτερικών χώρων, εξασφαλίζοντας την περιμετρική αντιστήριξη οικοπέδων με κλίση, την εδαφική υποστήριξη, τη δημιουργία αναβαθμών κ.ά. Ανάλογα με τις απαιτήσεις του έργου οι τοίχοι αντιστήριξης σχεδιάζονται και κατασκευάζονται σε διάφορους τύπους και από διαφορετικά υλικά. Παρουσίαση: ΦΩΤΕΙΝΗ Γ. ΠΡΕΦΤΙΤΣΗ, δρ. πολιτικός μηχανικός 59

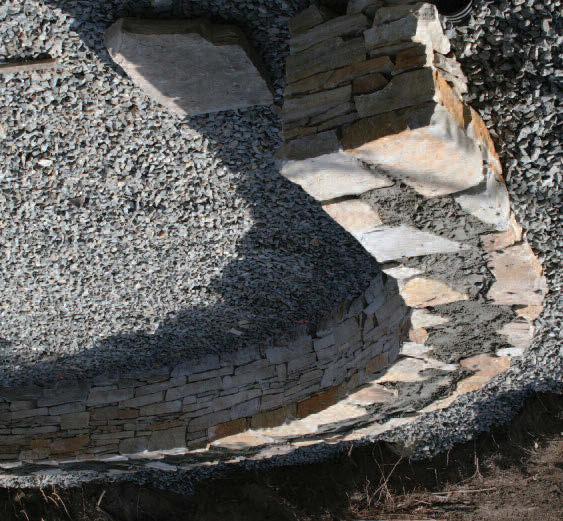

2 Ο πέτρινος τοίχος αντιστήριξης αποτελεί μέρος της κατασκευής της πισίνας. 2. Φυσικά και ανανεώσιμα υλικά μπορούν να χρησιμοποιηθούν για την κατασκευή των τοίχων αντιστήριξης. Ζωντανός τοίχος αντιστήριξης. 4 Τα λιθοπλήρωτα συρματοκιβώτια με θραυστό υλικό ενσωματώνονται απόλυτα στο χώρο και στην αρχιτεκτονική των κτιρίων. 5 Κατασκευή τοίχου από σκυρόδεμα. ΠΕΡΙΛΗΨΗ Τα τοιχία αντιστήριξης χρησιμοποιούνται για την εξασφάλιση της σταθερότητας της εδαφικής μάζας ή για διακοσμητικούς σκοπούς, όταν χρειάζεται η δημιουργία αναβαθμών και υπερυψωμένων περιοχών φύτευσης με σκοπό την αναβάθμιση της αισθητικής αξίας του περιβάλλοντος χώρου. Βασικοί παράγοντες επιλογής ενός τοιχίου αντιστήριξης είναι ο σκοπός της λειτουργίας τους, η αισθητική και το κόστος κατασκευής της κάθε λύσης, που καθορίζεται σημαντικά από το επιθυμητό ύψος του τοιχίου. Στοιχεία που πρέπει να ληφθούν υπόψη κατά το σχεδιασμό ενός τοιχίου είναι η βάση επί της οποίας θα κατασκευαστεί, η επίχωση πίσω από αυτόν, η οποία θα πρέπει να προσφέρει ικανοποιητική αποστράγγιση καθώς και η στέψη του. Οι διάφοροι τύποι τοιχίων αντιστήριξης προσφέρουν μεγάλη ποικιλία όσον αφορά στο αισθητικό αποτέλεσμα, όπως τοιχία από σκυρόδεμα, ξύλο, πέτρα, φυσική ή τεχνητή, με κεραμικά πλακίδια ή τα λιθοπλήρωτα συρματοκιβώτια. Τα τοιχία αντιστήριξης χρησιμοποιούνται για την εξασφάλιση της σταθερότητας και τον έλεγχο της διάβρωσης της εδαφικής μάζας στην περίπτωση φυσικών ανισοσταθμιών ή για διακοσμητικούς σκοπούς, όταν χρειάζεται η δημιουργία αναβαθμών και υπερυψωμένων περιοχών φύτευσης με σκοπό την αναβάθμιση της αισθητικής αξίας του περιβάλλοντος χώρου. Βασικά στοιχεία σχεδιασμού Για την επιλογή του κατάλληλου υλικού για τους τοίχους αντιστήριξης θα πρέπει να ληφθούν υπόψη παράμετροι όπως ο σκοπός της λειτουργίας τους, η αισθητική (στιλ) και το κόστος κατασκευής της κάθε λύσης. Το επιθυμητό ύψος ενός τοιχίου είναι επίσης πολύ σημαντικό στοιχείο για την επιλογή των υλικών και τη μεθοδολογία κατασκευής. Για συνήθη ύψη, μέχρι,5 m, δεν χρειάζεται ειδικός σχεδιασμός και υπολογισμός. Για μεγαλύτερα ύψη όμως χρειάζεται μελέτη από μηχανικό ή να επιλεγεί η λύση της κλιμακωτής διαβάθμισης μέχρι το επιθυμητό ύψος. Μολονότι το κόστος κατασκευής της κάθε λύσης προσδιορίζεται μετά από τον τελικό σχεδιασμό, γενικά για χαμηλούς τοίχους, για τους οποίους δεν απαιτείται υπολογισμός στατικής επάρκειας, οι τοίχοι από προκατασκευασμένα στοιχεία σκυροδέματος και οι τοίχοι με επένδυση τεχνητής πέτρας αποτελούν την πιο οικονομική λύση. Ακολουθούν οι ξύλινοι και οι τοίχοι με φυσική πέτρα, ενώ η πιο ακριβή λύση είναι οι τοίχοι σκυροδέματος. Θα πρέπει να επισημανθεί ότι σημαντική επιβάρυνση στο κόστος έχει η κατασκευή του κατάλληλου αποστραγγιστικού συστήματος, το οποίο 82 ΤΕΥΧΟΣ /206

3 Alexandre Prevot και το βάθος της εξαρτάται από το ύψος τους τοιχίου. Γενικά, χρειάζεται μία καλά συμπυκνωμένη εδαφική στρώση και μία ζώνη από αμμοχάλικο, πάχους τουλάχιστον 5 cm. Η επίχωση του τοιχίου για λόγους καλής αποστράγγισης επιβάλλεται να γίνεται με χαλίκι σε μία ζώνη πάχους 0 cm τουλάχιστον, πίσω από τον τοίχο. Πίσω από αυτή τη ζώνη τοποθετείται συμπυκνωμένη εδαφική στρώση, ενώ το πάχος της υπερκείμενης στρώσης από εδαφικό υλικό μπορεί να φτάνει τα 5 cm. Σημαντικό στοιχείο για την επίτευξη της βέλτιστης ανθεκτικότητας του τοιχίου στο χρόνο είναι η επιτυχής αποστράγγιση, διότι η ύπαρξη νερού δημιουργεί προβλήματα ρηγματώσεων ή και ολικής αστοχίας. Η επιτυχής αποστράγγιση για την αποφυγή της αστοχίας λόγω της αυξημένης υδροστατιναι μεν δεν είναι ορατό, όμως η άστοχη κατασκευή του οδηγεί στην πρώιμη αστοχία και σε αύξηση του κόστους του τοιχίου λόγω συχνών επισκευών. Τα στοιχεία που επηρεάζουν το κόστος ενός τοίχου αντιστήριξης είναι τα ακόλουθα: Η τοποθεσία. Σε περιοχές με ακραίες κλιματικές συνθήκες, απαιτείται η τοποθέτηση περισσότερων στοιχείων στεγανοποίησης, ενώ σε περιοχές με μεγάλη σεισμική επικινδυνότητα απαιτείται η κατασκευή ενισχυμένων δομικών στοιχείων. Ποιότητα εδάφους. Ειδικά όταν το ύψος των τοίχων αντιστήριξης είναι μεγάλο, πιθανόν να χρειαστούν περισσότερες εκσκαφές, πλήρωση με κατάλληλο υλικό πίσω από τον τοίχο και μεγαλύτερο βάθος θεμελίωσης. Χαλαρά εδάφη χρειάζονται μεγαλύτερο βάθος και πλάτος θεμελίωσης. Κόστος υλικού. Λαμβάνεται υπόψη η παραγωγή, η μεταφορά και η δυνατότητα επαναχρησιμοποίησης των υλικών. Κλιμακωτή διαμόρφωση. Σ αυτές τις περιπτώσεις αυξάνεται εκθετικά το κόστος. Πρόσβαση στο χώρο κατασκευής. Η χειροκίνητη μεταφορά των υλικών κατασκευής ή των υλικών πλήρωσης πίσω από τον τοίχο, μέσω στενών μονοπατιών αυξάνει σημαντικά το κόστος κατασκευής. Κατασκευαστικά στοιχεία διαμόρφωσης Το πρώτο βασικό στοιχείο που πρέπει να ληφθεί υπόψη κατά το σχεδιασμό και την κατασκευή ενός τοιχίου αντιστήριξης είναι η βάση επί της οποίας θα κατασκευαστεί. Αυτή θα πρέπει να βρίσκεται κάτω από το επίπεδο του εδάφους 6

4 Φάσεις κατασκευής τοίχου αντιστήριξης από προκατασκευασμένα στοιχεία σκυροδέματος. α. Διαμόρφωση των πρανών του εδάφους. β. Τοποθέτηση γεωυφάσματος και πλήρωση με χαλίκι. γ. Τοποθέτηση των προκατασκευασμένων στοιχείων σκυροδέματος. δ. Συμπύκνωση της στρώσης με τα χαλίκια και τοποθέτηση γεωπλέγματος για τη συγκράτηση αυτών. ε. Ολοκλήρωση του τοίχου. 2 Τοίχος αντιστήριξης από προκατασκευασμένες πλάκες σκυροδέματος. Η επίχωση του τοιχίου για λόγους καλής αποστράγγισης επιβάλλεται να γίνεται με χαλίκι σε μία ζώνη πάχους 0 cm τουλάχιστον και να τοποθετείται διάτρητος σωλήνας κοντά στη βάση του τοιχίου. 4 Στεγανές επιστέψεις του τοιχίου από ειδικά κατασκευασμένα ή διαμορφωμένα στοιχεία (πέτρες, σκυρόδεμα κτλ.) ή αρμοκάλυπτρα προστατεύουν τον τοίχο από τη δίοδο της υγρασίας. α β γ κής πίεσης, γενικά επιτυγχάνεται με τρεις κυρίως τρόπους: Με την επίχωση με χαλίκι πίσω από τον τοίχο. Με την τοποθέτηση διάτρητου σωλήνα αποστράγγισης κοντά στη βάση του τοιχίου και εφόσον το επιτρέπει ο σχεδιασμός, Με τη διαμόρφωση κατάλληλων οπών στο τοιχίο με σκοπό την ελεύθερη κίνηση του νερού μέσω αυτών στην κατάντι πλευρά. Καλό είναι ο διάτρητος αποστραγγιστικός σωλήνας να τυλίγεται με γεωύφασμα, προκειμένου να μην μειωθεί η διατομή του από την είσοδο εδαφικού υλικού. Γεωύφασμα επίσης μπορεί να τοποθετηθεί ανάμεσα στη στρώση αποστράγγισης με το χαλίκι και το εδαφικό υλικό, προκειμένου η αποστραγγιστική στρώση να μη χάσει τις ευεργετικές της ιδιότητες στη διάρκεια των χρόνων. Θα πρέπει να επισημανθεί ότι, καθώς δ ε η υγρασία πίσω από την εμφανή επιφάνεια του τοιχίου παραμένει ακόμη και μετά την απομάκρυνση του νερού, η εξάτμιση αυτού σταδιακά προκαλεί εξανθήματα στην ορατή πλευρά, δηλαδή την εμφάνιση αλάτων, που οδηγούν σε απολέπιση της επιφανειακής στρώσης ή/και διάρρηξή της. Για την αποτροπή του φαινομένου θα πρέπει να τοποθετείται υγρομονωτική στρώση στην επιφάνεια του τοιχίου, που είναι σε επαφή με το εδαφικό υλικό, ενώ συνιστάται η διαμόρφωση διακένου μεταξύ εξωτερικής επένδυσης και του συμπαγούς στοιχείου από σκυρόδεμα, οπότε επιτυγχάνεται και πιο γρήγορη αποστράγγιση. Επίσης, για τη μηχανική προστασία του υγρομονωτικού υλικού, μπορεί να χρησιμοποιηθεί κατάλληλη αποστραγγιστική μεμβράνη. Επιπροσθέτως, προτείνονται στεγανές επιστέψεις του τοιχίου, για παράδειγμα με ειδικά κατασκευασμένα ή διαμορφωμένα στοιχεία (πέτρες, σκυρόδεμα κτλ.) ή αρμοκάλυπτρα, ενώ οι αρμοί διαστολής, εφόσον υπάρχουν, θα πρέπει να σφραγίζονται με πολυουρεθανικές μαστίχες. Τα γεωυφάσματα χρησιμοποιούνται για τον έλεγχο της σταθεροποίησης της πλευρικής πίεσης που δέχεται ο τοίχος λόγω της κλίσης του εδάφους και τον έλεγχο της υγρασίας. Τα γεωυφάσματα είναι ζωτικής σημασίας για την αποτροπή της αστοχίας του τοίχου στο μέλλον και είναι περισσότερο χρήσιμα στην περίπτωση, που ο τοίχος έχει ύψος μεγαλύτερο από,2 m. Τυπολογία ανάλογα με το υλικό κατασκευής Τοιχία από σκυρόδεμα Έγχυτο σκυρόδεμα σε ξυλότυπους.τα τοιχία από σκυρόδεμα σε ξυλότυπους ή μεταλλότυπους χρησιμοποιούνται για κατασκευές με 82 ΤΕΥΧΟΣ /206

5 Alexandre Prevot 2 μεγάλο ύψος και απαιτούν ειδικό υπολογισμό. Ενδείκνυνται σε περιπτώσεις που απαιτείται μία ελάχιστη αισθητική στην κατασκευή και αυτή επιτυγχάνεται με βαφή και επιφανειακή επεξεργασία. Προκατασκευασμένα στοιχεία σκυροδέματος. Η διαμόρφωση τοιχίων σε κήπους με προκατασκευασμένα στοιχεία σκυροδέματος αποτελεί μία πολύ διαδεδομένη λύση, η οποία προσφέρει δομική σταθερότητα και ανθεκτικότητα στο χρόνο. Υπάρχουν τρεις τύποι αυτών των στοιχείων: - Προκατασκευασμένα ορθογωνικά στοιχεία χωρίς επιφανειακή επεξεργασία.τοποθετούνται συμμετρικά, το ένα επάνω στο άλλο, δεν διαθέτουν επεξεργασία στην εμφανή τους επιφάνεια, ενισχύονται με την τοποθέτηση κατακόρυφου και οριζόντιου οπλισμού και τα στοιχεία συνδέονται μεταξύ τους με κονίαμα. Αυτά 4 τα στοιχεία συχνά αποτελούν το συμπαγή πυρήνα για κατασκευές, οι οποίες επενδύονται με πλακίδια, φυσικές πέτρες ή άλλα υλικά εξωτερικής επένδυσης με σκοπό την αισθητική τους βελτίωση. - Προκατασκευασμένα ορθογωνικά στοιχεία με επιφανειακή επεξεργασία. Αυτά τα στοιχεία διαθέτουν επιφανειακή επεξεργασία στην ορατή τους επιφάνεια με σκοπό την αισθητική τους προσαρμογή στις απαιτήσεις των χρηστών. Μπορεί να διαθέτουν την όψη φυσικής πέτρας, διάφορα σχέδια κατά προτίμηση και διατίθενται σε διάφορους χρωματισμούς, ανάλογα με τις απαιτήσεις των χρηστών. - Προκατασκευασμένα στοιχεία με ακανόνιστο σχήμα και επιφανειακή επεξεργασία. Προσφέρουν την όψη της φυσικής πέτρας, πετυχαίνοντας έτσι την ενσωμάτωσή τους στον περιβάλλοντα χώρο και την αισθητική τους προσαρμογή. Για την εύκολη προσαρμογή και τοποθέτησή τους διαθέτουν ειδικά διαμορφωμένες προεξοχές. Διατίθεται ποικιλία προϊόντων όσον αφορά στην εμφάνιση, στο χρώμα, στην υφή και στον τρόπο τοποθέτησης. Τοιχία με όψη πέτρας από φυσικούς ή τεχνητούς λίθους Ξηρολιθιές. Οι τοίχοι από ξηρολιθιά είναι κατασκευές, που χρησιμοποιούνται εδώ και χρόνια στην παραδοσιακή αρχιτεκτονική και παρέχουν ένα μεγάλο βαθμό ενσωμάτωσης της κατασκευής στον περιβάλλοντα χώρο, ελαχιστοποιώντας την περιβαλλοντική επιβάρυνση, καθώς κατά κανόνα χρησιμοποιούνται υλικά της περιοχής. Οι διαστάσεις ενός τοίχου εξαρτώνται κυρίως από τις πέτρες που υπάρχουν στην περιοχή. Το πλάτος της βάσης του τοίχου θα πρέπει να 6

6 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΔΙΑΦΟΡΩΝ ΤΥΠΩΝ ΤΟΙΧΩΝ ΑΝΤΙΣΤΗΡΙΞΗΣ ΤΥΠΟΣ ΥΛΙΚΟΥ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΣΤΟΙΧΕΙΑ ΑΙΣΘΗΤΙΚΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑ Προκατασκευασμένα στοιχεία σκυροδέματος -Χρησιμοποιούνται για τη διαμόρφωση καμπύλων επιφανειών. -Εφαρμόζονται μόνο για χαμηλά ύψη (μέχρι το πολύ,5 m). -Προσομοιάζουν την αρχιτεκτονική ισπανικού στιλ. -Αισθητική του Μεσαίωνα - Η αστοχία του εδάφους θεμελίωσης μπορεί να επηρεάσει την αντοχή. Τεχνητοί λίθοι - Όψη που ενσωματώνεται στον περιβάλλοντα χώρο. - Ποικιλία διαμορφώσεων. - Χρειάζεται εξειδικευμένη σχεδίαση (π.χ. αρχιτέκτων τοπίου) - Υπάρχει ευελιξία όσον αφορά στο χρώμα και στην υφή της τεχνητής πέτρας αλλά θα πρέπει αυτή να συνδυάζεται με την πέτρα που χρησιμοποιείται από την αρχιτεκτονική κουλτούρα της περιοχής. - Μπορεί να κατασκευαστεί συμπαγής πυρήνας σε οποιοδήποτε ύψος και πάχος. Τοίχοι από σκυρόδεμα - Μεγαλύτερης αντοχής από τους τοίχους με προκατασκευασμένα στοιχεία σκυροδέματος. Σχεδιαστική ευελιξία. - Χρειάζονται σχεδιασμό και κατασκευή από επαγγελματίες. Δεν ενδείκνυνται για ιδιωτικές κατοικίες. -Υπάρχει κίνδυνος ρηγματώσεων. - Η αρκετά λεία επιφάνεια, που παρέχουν, προτιμάται από τους εκφραστές της μοντέρνας αρχιτεκτονικής. - Οι ξυλότυποι θα πρέπει να κατασκευαστούν κατάλληλα, ώστε να προσαρμόζονται στο ανάγλυφο. Πλίνθοι διαφόρων τύπων -Μεγάλη αντοχή και ανθεκτικότητα. - Χρειάζονται ειδικές διαμορφώσεις για αποστράγγιση του νερού. - Συχνά ακολουθούν το στιλ της εξωτερικής όψης της κατοικίας - Η μέθοδος κατασκευής παρέχει μονολιθικότητα και μεγάλη ανθεκτικότητα. Ξύλο - Μεγάλη ποικιλία και διαθεσιμότητα υλικών. - Αρκετά απλή κατασκευή. - Κίνδυνος αποσάθρωσης. - Σχετικά μικρή διάρκεια ζωής. - Ενδείκνυται για χαμηλά ύψη (έως και,5 m). - Μπορεί να συνδυαστεί με οποιαδήποτε αρχιτεκτονική τεχνοτροπία και ύφος. -Παρέχει άριστη ενσωμάτωση στον περιβάλλοντα χώρο. - Εάν κατασκευαστεί από κατάλληλο ξύλο σε συνδυασμό με υλικά στεγανοποίησης, η διάρκεια ζωής τους υπερβαίνει τα 20 χρόνια. Φυσικοί λίθοι - Φυσικό υλικό. - Ελάχιστη περιβαλλοντική επιβάρυνση. - Δυσκολία στον έλεγχο κυκλοφορίας του νερού. - Χρησιμοποιούνται κυρίως σε κήπους αγγλικού στιλ. - Η συσσώρευση ύδατος στο εσωτερικό τους μπορεί να μειώσει την ακεραιότητα του τοίχου. Λιθοπλήρωτα συρματοκιβώτια. (gabion) - Δεν χρειάζεται εξειδικευμένο προσωπικό για την κατασκευή και τοποθέτηση. - Χρησιμοποιώντας φυσικά ή ανακυκλωμένα υλικά, ελαχιστοποιείται η περιβαλλοντική επιβάρυνση. - Υπάρχει κίνδυνος, υπό προϋποθέσεις, καταστροφής του συρματοκιβωτίου. - Συνδυάζεται καλύτερα σε κατοικίες παραποτάμιες ή παραθαλάσσιες. - Ο τοίχος μετακινείται με το έδαφος, σε αντίθεση με άλλα υλικά. - Μπορεί να χρησιμοποιηθεί σε παραθαλάσσιες περιοχές. είναι τουλάχιστον το / του ύψους του για σταθερό έδαφος, ενώ για χαλαρό έδαφος το πλάτος αυξάνεται περισσότερο. Σε περιπτώσεις πολύ υψηλών τοίχων, το πλάτος μπορεί να είναι μικρότερο. Κάτω από τις πέτρες θεμελίωσης, τοποθετείται μία στρώση χαλικιών πάχους τουλάχιστον 0 cm. Οι πέτρες πρέπει να τοποθετούνται κάθετα στον τοίχο και με εξωτερική κλίση άνω του 0%, η οποία αυξάνεται εάν η πίεση του εδάφους είναι αυξημένη ή αν υπάρχει σημαντική υγρασία στον τοίχο. Για τη στέψη χρησιμοποιούνται μεγάλες πέτρες, ακόμη και σε όρθια θέση, προκειμένου να επιτυγχάνεται η βατότητα. Το σημαντικότερο πρόβλημα είναι η αποτροπή συγκέντρωσης νερού στο εσωτερικό του τοίχου, καθώς ειδικά σε κρύα κλίματα θα οδηγήσει σε απαξίωση της όψης του τοιχίου αλλά και σε πρώιμη αστοχία. Τοιχία με πυρήνα από οπλισμένο σκυρόδεμα. Σ αυτήν την περίπτωση κατασκευάζεται πυρήνας από οπλισμένο σκυρόδεμα ο οποίος κατόπιν επενδύεται με φυσικούς ή τεχνητούς λίθους, ενώ υπάρχει και η δυνατότητα τοποθέτησης πετασμάτων με όψη φυσικών λίθων. Οι φυσικοί λίθοι έχουν μεγάλη αντοχή και ανθεκτικότητα, δεν χάνουν το χρώμα τους, είναι ανακυκλώσιμοι αλλά έχουν μεγαλύτερο βάρος και απαιτούν πιο εξειδικευμένες γνώσεις για την τοποθέτησή τους. Επίσης, λόγω της επεξεργασίας των επιφανειών τους, αχρηστεύεται ποσότητα υλικού, οπότε αυξάνεται το κόστος του τελικού προϊόντος. Με τους τεχνητούς λίθους επιτυγχάνεται με μεγάλη ακρίβεια ο χρωματισμός που επιθυμεί ο χρήστης, είναι μεγαλύτερη η ευκολία και η ταχύτητα τοποθέτησης, οπότε και μικρότερο το 82 ΤΕΥΧΟΣ /206

7 Κατασκευαστική διαμόρφωση τύπων τοιχίων αντιστήριξης. 0,20-0,0m 0,0m 0,20-0,0m 0,0-,20m Επένδυση από τούβλο Διάκενο με σκυρόδεμα ή κονίαμα Διάκενο με σκυρόδεμα ή κονίαμα Στοιχείο σύνδεσης τοιχοποιιών 0,0-,20m Επένδυση από τούβλο Προκατασκευασμένο στοιχείο σκυροδέματος Υλικό επίχωσης Γεωύφασμα Χαλίκι Χαλίκι Αποστραγγιστικός σωλήνας Αποστραγγιστικός σωλήνας Οπλισμός Οπλισμός Θεμελίωση από σκυρόδεμα Θεμελίωση από σκυρόδεμα α. Διπλή τοιχοποιία επένδυσης β. Μονή τοιχοποιία επένδυσης 0,20m 0,0m 0,20m 0,0-,80m Προκατασκευασμένο στοιχείο σκυροδέματος Υλικό επίχωσης Γεωύφασμα 0,0-,20m Επένδυση από πέτρα Προκατασκευασμένο στοιχείο σκυροδέματος Υλικό επίχωσης Γεωύφασμα Χαλίκι Αποστραγγιστικός σωλήνας Χαλίκι Οπλισμός Αποστραγγιστήριος σωλήνας Θεμελίωση από σκυρόδεμα Οπλισμός Θεμελίωση από σκυρόδεμα γ. Επένδυση με προκατασκευασμένα στοιχεία σκυροδέματος δ. Επένδυση με λίθους κόστος. Στα θετικά στοιχεία συμπεριλαμβάνεται και το γεγονός ότι μπορούν να τοποθετηθούν σε οποιαδήποτε επιφάνεια υποστρώματος (ξύλο, πέτρα, σκυρόδεμα, τούβλο κτλ.) Σημαντικό στοιχείο για την επίτευξη του βέλτιστου αισθητικού αποτελέσματος είναι η σωστή τοποθέτηση των λίθων, ούτως ώστε η επιφάνεια του τοιχίου να μη δείχνει τεχνητή. Η προσπάθεια διαμόρφωσης αντιθέσεων κατά την τοποθέτηση, μικρές με μεγάλες πέτρες, φωτεινές με πιο σκούρες, δημιουργούν τις προϋποθέσεις για ένα τοιχίο με άριστα αισθητικά αποτελέσματα. Τοιχία με διακοσμητικά τούβλα Υπάρχουν δύο τρόποι κατασκευής τέτοιων τοιχίων: Διπλής επιφάνειας τούβλων με διάκενο από σκυρόδεμα. Σ αυτήν την περίπτωση κατασκευάζονται δύο κατακόρυφες επιφάνειες τούβλων, που στηρίζονται στην ίδια θεμελίωση και συνδέονται μεταξύ τους με μεταλλικά στηρίγματα, ενώ το διάκενο συμπληρώνεται με σκυρόδεμα ή άλλο κονίαμα. Με προκατασκευασμένα στοιχεία σκυροδέματος και επένδυση με διακοσμητικό τούβλο. Αυτή είναι και η πιο σύγχρονη μέθοδος κατασκευής τέτοιων τοιχίων και προσφέρει μεγαλύτερη ταχύτητα κατασκευής και χαμηλότερο κόστος τοποθέτησης. Διατίθενται διάφορα προϊόντα σε διάφορα πάχη (έως και 2,5 cm) και χρώματα, ενώ υπάρχουν και προϊόντα ανακυκλώσιμα, με πρόσθετα, που ελαχιστοποιούν το τελικό βάρος των προϊόντων, διευκολύνοντας έτσι την τοποθέτηση και μειώνοντας το κόστος μεταφοράς τους. 6

8 Κατασκευαστική διαμόρφωση ξύλινων τοιχίων αντιστήριξης. 2 Παραλλαγή των λιθοπλήρωτων συρματοκιβωτίων. Ξύλινος τοίχος αντιστήριξης. Χρειάζονται προστασία από την επίδραση του νερού. Σύνδεση σε κάθε άκρο Στήριξη κάθετης δοκίδας Κάθετες δοκοί για σταθερότητα ανά,2m Αποστραγγιστήριος σωλήνας Σύνδεση όλων των δοκίδων Σύνδεση στις γωνίες σε κάθε άκρο με δυο βίδες Σύνδεση στις γωνίες σε κάθε άκρο με δυο βίδες 2 Λιθοπλήρωτα συρματοκιβώτια (gabion) Μεγάλη αντοχή και σταθερότητα στο χρόνο προσφέρουν αυτού του τύπου τα τοιχία βαρύτητας, τα οποία μπορούν να χρησιμοποιηθούν τόσο για προσωρινές, όσο και για μόνιμες κατασκευές. Οι συρμάτινοι κλωβοί μπορούν να γεμίσουν με διάφορα υλικά διάφορων διαστάσεων, φυσικούς λίθους, ανακυκλωμένα δομικά υλικά (σκυρόδεμα, τούβλο, πλακίδια, γυαλί κτλ.), προσφέροντας έτσι διαφορετικό αισθητικό αποτέλεσμα, ανάλογα με την επιθυμία του χρήστη. Σε αντίθεση με τις υπόλοιπες κατασκευές, αυτά τα τοιχία δεν είναι συμπαγή, οπότε το νερό ρέει ανεμπόδιστα στα κενά, τα οποία όμως με την πάροδο των χρόνων γεμίζουν με φερτά υλικά, οπότε η κατασκευή γίνεται πιο συμπαγής. Τα κενά σε συνδυασμό με τα φερτά υλικά αποτελούν τις ιδανικές συνθήκες για την ανάπτυξη βλάστησης, η οποία σε μερικές περιπτώσεις μπορεί να καλύψει τον τοίχο, πετυχαίνοντας έτσι την πλήρη εναρμόνισή του με το περιβάλλον. Επίσης, σε περίπτωση καθίζησης, μπορούν να ακολουθήσουν την παραμόρφωση χωρίς ιδιαίτερη δομική ή αισθητική αστοχία. Τοιχία από ξύλο Αυτά τα τοιχία ενσωματώνονται πολύ φυσικά με την αισθητική του περιβάλλοντος χώρου. Προορίζονται μόνο για χαμηλά τοιχία (ύψους έως και,2 m), κατασκευάζονται εύκολα και γενικά έχουν χαμηλό κόστος. Εφαρμόζονται δύο τρόποι κατασκευής. Στον πρώτο τα ξύλινα κατακόρυφα στοιχεία εγκιβωτίζονται σε σκυρόδεμα και αποτελούν τη στήριξη για τις επίπεδες σανίδες, που θα διαμορφώσουν την τελική επιφάνεια του τοιχίου. Στη δεύτερη οι ξύλινες δοκοί τοποθετούνται η μία επάνω στην άλλη και συνδέονται μεταξύ τους με βίδες, ενώ κατακόρυφες δοκοί ανά περίπου,2 -,5 m τοποθετούνται για τη σταθερότητα της κατασκευής και τη σύνδεσή της με το εδαφικό υλικό. ΒΙΒΛΙΟΓΡΑΦΙΑ Typical retaining wall details, International Residential Code, 202, Virginia. Design and installation guides for retaining walls, Geoproducts, 20. Masonry fence walls and retaining walls, Retaining walls, Alide Elkink, Build 20, 200. Using geomembranes in landfill engineering, Environment agency. Τεχνικά φυλλάδια εταιρειών MACON, Armtec. Και στις δύο περιπτώσεις, το ξύλο θα πρέπει να προστατεύεται από την υγρασία με κατάλληλα υγρομονωτικά υλικά και το νερό να απομακρύνεται γρήγορα τόσο από τη βάση (αποστραγγιστήριος σωλήνας) όσο και από τη στέψη του τοίχου. ΣΧΕΤΙΚΑ ΘΕΜΑΤΑ ΠΟΥ ΕΧΟΥΝ ΔΗΜΟΣΙΕΥΤΕΙ ΣΤΑ ΤΕΥΧΗ ''ΚΤΙΡΙΟ'' Γεωσυνθετικά προϊόντα, γεωυφάσματα, γεοπλέγματα, γεωκυψέλες. Τεύχος 70, σελ. 5. Τοίχοι αντιστήριξης με προκατασκευασμένα στοιχεία σκυροδέματος. Τεύχος 5, σελ. 4. Τοίχοι αντιστήριξης: Υλικά και κατασκευαστικές λεπτομέρειες. Τεύχος 66, σελ. 45. ΣΧΕΤΙΚΑ ΥΛΙΚΑ ΜΠΟΡΕΙΤΕ ΝΑ ΒΡΕΙΤΕ ΣΤΗΝ ΕΙΔΙΚΗ ΕΚΔΟΣΗ Υ - ΚΑΤΑΛΟΓΟΣ 206 Χρήσιμα υλικά δόμησης ή επισκεφθείτε το 82 ΤΕΥΧΟΣ /206
