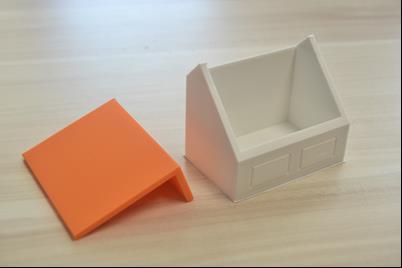

ΟΔΗΓΟΣ ΓΙΑ ΔΗΜΙΟΥΡΓΙΑ ΣΠΙΤΙΟΥ ΜΟΝΤΕΛΟ-1. Θα δημιουργήσουμε αυτό το μοντέλο με 2 κομμάτια, τη βάση και τη σκεπή.

Transcript

1 ΟΔΗΓΟΣ ΓΙΑ ΔΗΜΙΟΥΡΓΙΑ ΣΠΙΤΙΟΥ ΜΟΝΤΕΛΟ-1 Θα δημιουργήσουμε αυτό το μοντέλο με 2 κομμάτια, τη βάση και τη σκεπή. Κατ αρχήν, χρησιμοποιώντας μιλλιμετρέ χαρτί, σχεδιάστε το σχήμα σας, όπως στο σχήμα που ακολουθεί. Κατά τη σχεδίαση, αποφασίστε τις διαστάσεις του σπιτιού που θα κατασκευάσετε. Σ αυτό το εγχειρίδιο θα χρησιμοποιηθούν οι διαστάσεις που βρίσκονται στο σχήμα που ακολουθεί. ΒΗΜΑ 1. Στο FreeCAD επιλέξτε Create a new Empty Document Part Design Create a New Sketch XZ-Plane και κλικ στο OK. Δώστε προσοχή, ότι θα χρησιμοποιήσουμε το XZ plane και όχι το XY plane. Προσπαθήστε να φανταστείτε το επίπεδο στο οποίο θα δουλέψουμε. Πώς νομίζετε ότι θα τοποθετηθεί το τρισδιάστατο μοντέλο; ΒΗΜΑ 2. Ξεκινήστε με την κατασκευή του σχήματος που ακολουθεί. Μετά δώστε τους εξής περιορισμούς : Οριζόντια πλευρά 40mm. Βεβαιωθείτε ότι η γραμμή είναι οριζόντια

2 Η μια από τις κάθετες πλευρές να είναι 40mm, και η άλλη 20mm. Βεβαιωθείτε ότι οι πλευρές είναι κάθετες. Επιλέξτε τις δύο κορυφές που δείχνει το επόμενο σχήμα. Ορίστε την κάθετη απόσταση μεταξύ τους στα 10 mm. Ομοίως, επιλέξτε τα πάλι και ορίστε την οριζόντια απόσταση μεταξύ τους στα 10 mm. ΒΗΜΑ 3. Κλείστε το sketch view, αλλάξτε σε axonometric view πατώντας το 0 από το πληκτρολόγιο, και επιλέξτε Sketch. ΒΗΜΑ 4. Κλείστε την επιλογή Pad από τη γραμμή εργαλείων. Υψώστε το σχήμα (Pad) κατά 60 mm. Τώρα έχουμε το βασικό σχήμα του σπιτιού.

3 ΒΗΜΑ 5. Επιλέξτε την εργαλειοθήκη Part. Μετά επιλέξτε τις δύο πάνω επιφάνειες (κρατώντας το πλήκτρο Ctrl και κάνοντας κλικ στις επιφάνειες). Στη συνέχεια κάντε κλικ στο εργαλείο thickness. ΒΗΜΑ 6. Στις παραμέτρους του Thickness, δώστε πάχος (thickness values) -3.

4 ΒΗΜΑ 7. Προαιρετικά, μπορείτε να δημιουργήσετε παράθυρα σε μία από τις δύο πλευρές. Για το σκοπό αυτό, πηγαίνετε στην εργαλειοθήκη Part Design. Μετά επιλέξτε μία από τις δύο πλευρές (όπως φαίνεται στο πρώτο σχήμα), και κάντε κλικ στο εργαλείο Create a New Sketch.

5 ΒΗΜΑ 8. Χαράξτε 2 ορθογώνια, των οποίων οι πλευρές να είναι ίσες. Οι διαστάσεις είναι 10x20 mm. Τοποθετείστε τα όπως στο σχήμα που ακολουθεί. Μετά κλείστε το sketch. ΒΗΜΑ 9. Επιλέξτε το εργαλείο Pocket για να δημιουργήσετε τρύπα. Η τιμή για το Length μπορεί να είναι 5 mm. Μετά κάντε κλικ στο OK. Προαιρετικά, μπορείτε να δημιουργήσετε πρόσθετα παράθυρα και πόρτα στην άλλη πλευρά.

6 ΔΗΜΙΟΥΡΓΙΑ ΤΗΣ ΟΡΟΦΗΣ ΒΗΜΑ 1. Στο FreeCAD επιλέξτε Create a new Empty Document Part Design Create a New Sketch XY-Plane και μετά κλικ στο OK. ΒΗΜΑ 2. Ξεκινήστε κατασκευάζοντας το σχήμα που ακολουθεί. Στη συνέχεια δώστε τους εξής περιορισμούς: Επιλέξτε το τέλος της πρώτης γραμμής και ορίστε την οριζόντια και κάθετη απόσταση από τους άξονες σε 32 mm. Για τη δεύτερη γραμμή ορίστε την οριζόντια και κάθετη απόσταση από τους άξονες σε 12 mm. ΒΗΜΑ 3. Χρησιμοποιήστε το εργαλείο Polygon για να προσθέσετε νέα γραμμές και να καταλήξετε στο σχήμα που ακολουθεί. Βεβαιωθείτε ότι το σχήμα είναι κλειστό.

7 ΒΗΜΑ 4. Δώστε τους εξής περιορισμούς: Οι γραμμές που δείχνουν τα βελάκια να είναι παράλληλες. Χρησιμοποιήστε τον περιορισμό Parallel. Οι γραμμές που δείχνουν τα βελάκια να είναι κάθετες. Χρησιμοποιήστε τον περιορισμό Perpendicular. Το μήκος της γραμμής που δείχνει το βελάκι να είναι 4 mm ΒΗΜΑ 5. Κλείστε το sketch view υψώστε το σχήμα κατά 62 mm.

8 Αυτό θα είναι το τελικό μας σχήμα. Μπορείτε να κάνετε εξαγωγή το αρχείο STL. Translation Stavroula Misthou (EDUMOTIVA) Declaration This document has been prepared in the context of the MakeITReal project (Output 2). Where other published and unpublished source materials have been used, these have been acknowledged. Copyright Copyright the MakeITReal Consortium All rights reserved. This document is licensed to the public under a Creative Commons Attribution-NonCommercial- ShareAlike 4.0 International License. Funding Disclaimer The MakeITReal project has been funded with support from the European Commission under the ERASMUS+ Programme, KA2, project number: PL01-KA This communication reflects the views only of the author, and the Commission cannot be held responsible for any use which may be made of the information contained therein.
