Εισήγηση: Η εκµετάλλευση του λιγνίτη στην Ελλάδα µε οικονοµικά και περιβαλλοντικά κριτήρια. Σηµερινή κατάσταση-προοπτικές

Transcript

1 Εισήγηση: Η εκµετάλλευση του λιγνίτη στην Ελλάδα µε οικονοµικά και περιβαλλοντικά κριτήρια. Σηµερινή κατάσταση-προοπτικές Από ΚΩΝ. Β. ΚΑΒΟΥΡΙ Η Γενικό ιευθυντή ορυχείων ΕΗ Α.Ε. Αναπληρωτή Καθηγητή Πολυτεχνείου Κρήτης ΚΩΝ. ΧΑΛΟΥΛΟ ιευθυντή ιεύθυνσης Σχεδιασµού και ΜΑΡΚΟ ΛΕΟΝΤΙ Η Απόδοσης Μονάδων Ορυχείων ΕΗ. Α.Ε. Βοηθό ιευθυντή ιεύθυνσης Μελετών και Ανάπτυξης Ορυχείων ΕΗ. Α.Ε. ΧΡ. ΡΟΥΜΠΟ Υποτοµεάρχη ιεύθυνσης Μελετών και Ανάπτυξης Ορυχείων ΕΗ. Α.Ε. ΠΕΡΙΛΗΨΗ Η Ελλάδα διαθέτει σηµαντικές ποσότητες λιγνιτικών κοιτασµάτων που η µέχρι σήµερα αξιοποίησή τους συµβάλλει αποφασιστικά στην ενεργειακή ανάπτυξη της χώρας µας. Η συστηµατική εκµετάλλευση του λιγνίτη για παραγωγή ηλεκτρικής ενέργειας ξεκίνησε την 10ετία του Σήµερα η εκµετάλλευση του λιγνίτη αναπτύσσεται στο Λιγνιτικό Κέντρο υτικής Μακεδονίας και στο Λιγνιτικό Κέντρο Μεγαλόπολης. Ο εξορυσσόµενος λιγνίτης χρησιµοποιείται σχεδόν αποκλειστικά για την παραγωγή ηλεκτρικής ενέργειας καλύπτοντας περίπου 63% των αναγκών της χώρας. Για την εκµετάλλευση των λιγνιτικών κοιτασµάτων εφαρµόζεται η µέθοδος συνεχούς λειτουργίας, η οποία συνδυάζει ηλεκτροκίνητο εξοπλισµό µε µεγάλη δυναµικότητα όπως είναι οι καδοφόροι εκσκαφείς, οι ταινιόδροµοι και οι αποθέτες. Ο σηµερινός ετήσιος ρυθµός παραγωγής λιγνίτη από τα ορυχεία της ΕΗ ανέρχεται σε 70 εκτ. τόνους µε αντίστοιχες εκσκαφές της τάξης των 336 εκ m 3. Η εκµεταλλευσιµότητα των λιγνιτικών κοιτασµάτων εκφράζεται κατά βάση µε οικονοµικά κριτήρια, επηρεάζεται όµως και από άλλες παραµέτρους οι οποίες λαµβάνονται υπόψη στη λήψη ανάλογων αποφάσεων. Στο πλαίσιο των προτεραιοτήτων που τίθενται διεθνώς στον ενεργειακό τοµέα σχετικά µε την προστασία του περιβάλλοντος, το περιβαλλοντικό κριτήριο λαµβάνεται σοβαρά υπόψη κατά το σχεδιασµό της εκµετάλλευσης λιγνιτικών κοιτασµάτων και κατά την αξιολόγηση ανάλογων επενδύσεων

2 Στην εργασία παρουσιάζεται η σηµερινή κατάσταση της εκµετάλλευσης του λιγνίτη στην Ελλάδα από ενεργειακή, οικονοµική και περιβαλλοντική άποψη και διερευνώνται οι µελλοντικές προοπτικές. Εξετάζονται τα βασικά οικονοµικά µεγέθη της εκµετάλλευσης των λιγνιτικών κοιτασµάτων και της ηλεκτροπαραγωγής για τα διάφορα ορυχεία της ΕΗ αλλά και συγκριτικά µε εναλλακτικά καύσιµα από τα οποία προκύπτει η οικονοµικότητα της ηλεκτροπαραγωγής µε καύσιµο λιγνίτη. Επίσης διερευνάται η επίδραση της ενδεχόµενης περιβαλλοντικής επιβάρυνσης λόγω αερίων εκποµπών στην ηλεκτροπαραγωγή µε καύσιµο λιγνίτη και µε εναλλακτικά καύσιµα και γίνεται η συγκριτική αξιολόγηση. 1. Εισαγωγή 1.1 Αποθέµατα Η Ελλάδα διαθέτει σηµαντικές ποσότητες λιγνιτικών κοιτασµάτων που η µέχρι σήµερα αξιοποίησή τους συµβάλλει αποφασιστικά στην ενεργειακή ανάπτυξη της χώρας µας. Σύµφωνα µε το ΙΓΜΕ τα βεβαιωµένα γεωλογικά αποθέµατα λιγνίτη στην Ελλάδα ανέρχονται σήµερα σε 6,7 δις τον από τα οποία 3,3 δις. τον. εκτιµώνται ως εκµεταλλεύσιµα για παραγωγή ηλεκτρικής ενέργειας. Η κατανοµή των εκµεταλλεύσιµων λιγνιτικών αποθεµάτων στις περιοχές που έχει ολοκληρωθεί η έρευνα δίνεται στο χάρτη του Σχήµατος

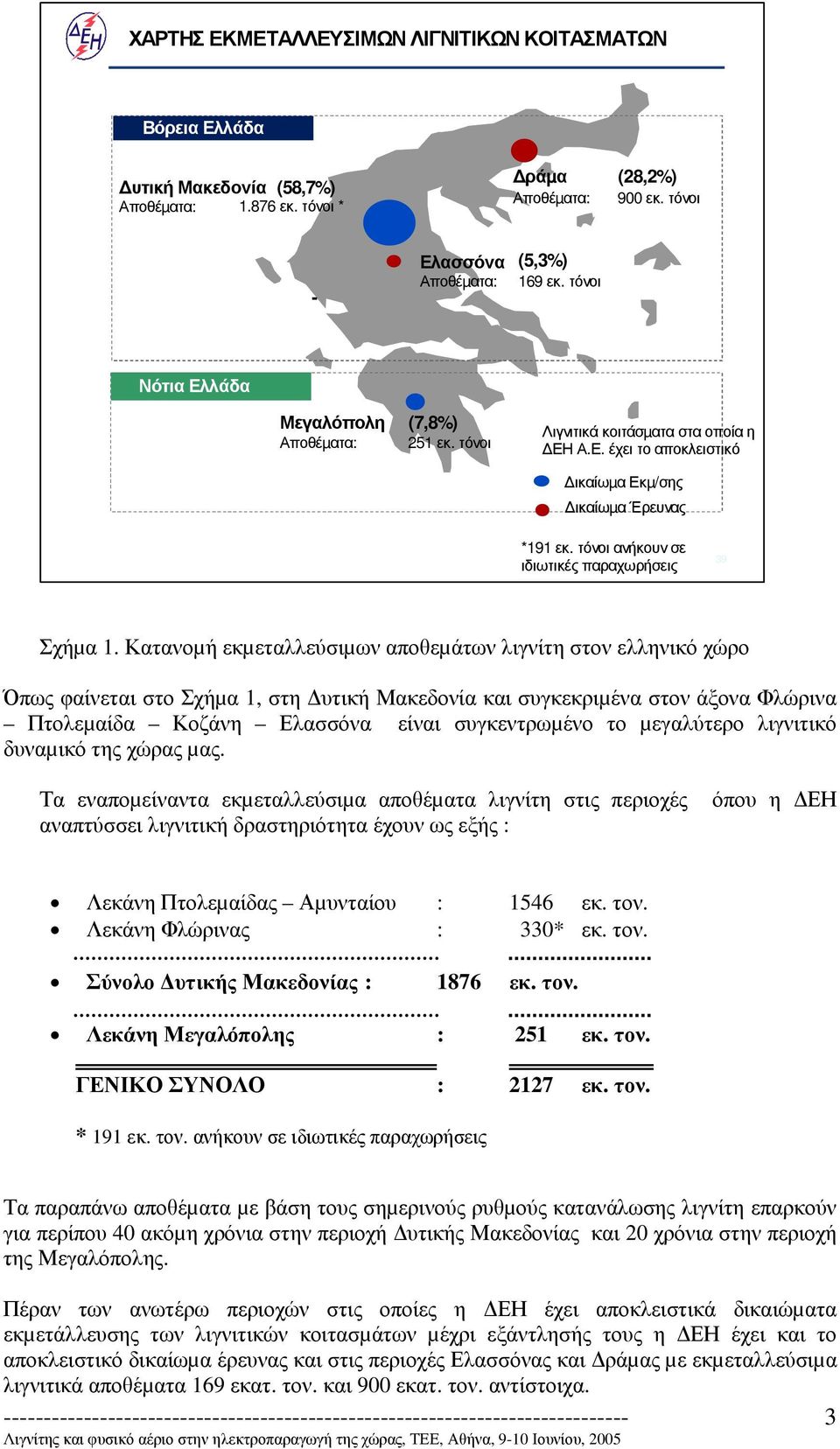

3 ΧΑΡΤΗΣ ΕΚΜΕΤΑΛΛΕΥΣΙΜΩΝ ΛΙΓΝΙΤΙΚΩΝ ΚΟΙΤΑΣΜΑΤΩΝ Βόρεια Ελλάδα υτική Μακεδονία (58,7%) Αποθέµατα: εκ. τόνοι * ράµα (28,2%) Αποθέµατα: 900 εκ. τόνοι - Ελασσόνα (5,3%) Αποθέµατα: 169 εκ. τόνοι Νότια Ελλάδα Μεγαλόπολη (7,8%) Αποθέµατα: 251 εκ. τόνοι Λιγνιτικά κοιτάσµατα στα οποία η ΕΗ Α.Ε. έχει το αποκλειστικό ικαίωµα Εκµ/σης ικαίωµα Έρευνας *191 εκ. τόνοι ανήκουν σε ιδιωτικές παραχωρήσεις 39 Σχήµα 1. Κατανοµή εκµεταλλεύσιµων αποθεµάτων λιγνίτη στον ελληνικό χώρο Όπως φαίνεται στο Σχήµα 1, στη υτική Μακεδονία και συγκεκριµένα στον άξονα Φλώρινα Πτολεµαίδα Κοζάνη Ελασσόνα είναι συγκεντρωµένο το µεγαλύτερο λιγνιτικό δυναµικό της χώρας µας. Τα εναποµείναντα εκµεταλλεύσιµα αποθέµατα λιγνίτη στις περιοχές αναπτύσσει λιγνιτική δραστηριότητα έχουν ως εξής : όπου η ΕΗ Λεκάνη Πτολεµαίδας Αµυνταίου : 1546 εκ. τον. Λεκάνη Φλώρινας : 330* εκ. τον. Σύνολο υτικής Μακεδονίας : 1876 εκ. τον. Λεκάνη Μεγαλόπολης : 251 εκ. τον. ΓΕΝΙΚΟ ΣΥΝΟΛΟ : 2127 εκ. τον. * 191 εκ. τον. ανήκουν σε ιδιωτικές παραχωρήσεις Τα παραπάνω αποθέµατα µε βάση τους σηµερινούς ρυθµούς κατανάλωσης λιγνίτη επαρκούν για περίπου 40 ακόµη χρόνια στην περιοχή υτικής Μακεδονίας και 20 χρόνια στην περιοχή της Μεγαλόπολης. Πέραν των ανωτέρω περιοχών στις οποίες η ΕΗ έχει αποκλειστικά δικαιώµατα εκµετάλλευσης των λιγνιτικών κοιτασµάτων µέχρι εξάντλησής τους η ΕΗ έχει και το αποκλειστικό δικαίωµα έρευνας και στις περιοχές Ελασσόνας και ράµας µε εκµεταλλεύσιµα λιγνιτικά αποθέµατα 169 εκατ. τον. και 900 εκατ. τον. αντίστοιχα

4 Οι λιγνίτες των κοιτασµάτων υτικής Μακεδονίας και Μεγαλόπολης, που βρίσκονται υπό εκµετάλλευση ανήκουν στην κατηγορία των φτωχών στερεών καυσίµων. Η ποιότητά τους διαφοροποιείται όχι µόνο από ορυχείο σε ορυχείο αλλά και µεταξύ στρωµάτων του ίδιου ορυχείου. Η θερµιδική δύναµη του ελληνικού λιγνίτη κυµαίνεται µεταξύ Kcal/Kg στα κοιτάσµατα της Μεγαλόπολης, µεταξύ Kcal/Kg στα κοιτάσµατα της Φλώρινας, µεταξύ Kcal/Kg στα κοιτάσµατα της Πτολεµαίδας (Κυρίου Πεδίου, Νότιου Πεδίου και Καρδιάς) και µεταξύ Kcal/Kg στα κοιτάσµατα του Αµυνταίου. Σηµειώνεται ότι ο λιγνίτης που εξορύσσεται στο Λιγνιτικό Κέντρο υτικής Μακεδονίας όπου βρίσκονται τα µεγαλύτερα ορυχεία της εταιρείας, περιέχει χαµηλά ποσοστά θείου και υψηλά ποσοστά οξειδίων του ασβεστίου (φυσική αποθείωση), µε αποτέλεσµα να είναι λιγότερο επιβαρυντικός για το περιβάλλον. 1.2 Εξέλιξη λιγνιτικής δραστηριότητας ΓΕΝΙΚΑ Η συστηµατική εκµετάλλευση του λιγνίτη για παραγωγή ηλεκτρικής ενέργειας άρχισε από το υπόγειο λιγνιτωρυχείο Αλιβερίου το Η προσπάθεια σε µεγάλη κλίµακα συνεχίσθηκε µε το επιφανειακό λιγνιτωρυχείο της ΛΙΠΤΟΛ (εταιρεία ΜΠΟ ΟΣΑΚΗ) στη λεκάνη Πτολεµαίδας το Το 1975 αποφασίσθηκε, µε νοµοθετική ρύθµιση, η πλήρης ενσωµάτωση της ΛΙΠΤΟΛ στη ΕΗ. Σήµερα η εκµετάλλευση του λιγνίτη στην ευρύτερη λεκάνη Πτολεµαίδας ανήκει στην αρµοδιότητα του Λιγνιτικού Κέντρου υτικής Μακεδονίας (ΛΚ Μ) που αποτελεί µε βάση το προσωπικό την µεγαλύτερη Υπηρεσιακή Μονάδα της ΕΗ (ΒΟΚ). Το 1969 ξεκίνησε η ανάπτυξη του ενεργειακού Κέντρου Μεγαλόπολης, όπου εξορύσσεται και αξιοποιείται ο πιο φτωχός λιγνίτης σε παγκόσµιο επίπεδο για παραγωγή ηλεκτρικής ενέργειας ΟΡΥΧΕΙΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ-ΣΥΜΒΟΛΗ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Τα λιγνιτωρυχεία της ΕΗ που σήµερα βρίσκονται σε λειτουργία και οι αντίστοιχοι ατµοηλεκτρικοί σταθµοί (ΑΗΣ) δίνονται στον Πίνακα 1. Πίνακας 1. Στοιχεία εκµεταλλεύσεων λιγνίτη και αντίστοιχων ατµοηλεκτρικών σταθµών (ΑΗΣ)

5 Στοιχεία Εκµεταλλεύσεων Λιγνίτη Στοιχεία ΑΗΣ ΟΡΥΧΕΙΑ Παραγωγή 2004 (εκ. τον.) ΑΗΣ Εγκατεστηµένη ισχύς (MW) Λιγνιτικό Κέντρο υτικής Μακεδονίας Ορυχείο Κυρίου Πεδίου 8,0 ΛΙΠΤΟΛ ΠΤΟΛΕΜΑΙ ΑΣ Ορυχείο Καρδιάς (Τοµέας 6 & 21,7 ΚΑΡ ΙΑΣ 1200 Ν Πεδίο) Ορυχείο Νοτίου Πεδίου (Νότιο 16,4 ΑΓΙΟΥ ΗΜΗΤΡΙΟΥ 1585 & κοίτασµα ΑΗΣ Καρδιάς) Ορυχείο Πεδίου Αµυνταίου (Π. Αναργύρων & Π. Αµυνταίου) 8,5 ΑΜΥΝΤΑΙΟΥ-ΦΙΛΩΤΑ 600 Ορυχείο Φλώρινας (Αχλάδα κ.λ.π.) 0,9 ΜΕΛΙΤΗ - ΑΧΛΑ Α 330 ΣΥΝΟΛΟ 55, Χωρέµι, Μαραθούσα, Κυπαρίσσια Γενικό Σύνολο Ορυχείων ΕΗ Λιγνιτικό Κέντρο Μεγαλόπολης 14,4 ΜΕΓΑΛΟΠΟΛΗ (Α & Β) 69, Όπως φαίνεται και στον πίνακα η εγκατεστηµένη ισχύς σήµερα ανέρχεται σε MW. Κατά την τελευταία 5ετία η συµµετοχή των λιγνιτικών σταθµών στην παραχθείσα ενέργεια από το διασυνδεδεµένο δίκτυο κυµάνθηκε µεταξύ 66,2 % και 72,8 % µε µέγιστη τιµή παραχθείσας ενέργειας από λιγνίτη το 2003 που ανήλθε σε GWh. Η εξέλιξη της παραγωγής ηλεκτρικής ενέργειας ανά τύπο καυσίµου για τη χρονική περίοδο δίνεται στο Σχήµα 2. Στο Σχήµα 3 δίνεται η ποσοστιαία κατανοµή της παραγόµενης ηλεκτρικής ενέργειας ανά τύπο καυσίµου το έτος 2004 (διασυνδεδεµένο σύστηµα) GWh Λιγνίτης ΛΚ Μ Λιγνίτης ΛΚΜ Πετρέλαιο Νερό Φ. Αέριο

6 Σχήµα 2. ιαχρονική εξέλιξη ηλεκτροπαραγωγής ανά τύπο καυσίµου (διασυνδεδεµένο σύστηµα) ΑΕΡΙΟ 16,5% ΑΙΟΛΙΚΑ 1,5% ΝΕΡΟ 10,1% ΠΕΤΡΕΛΑΙΟ 5,5% ΛΚΜ 10,0% ΛΚ Μ 56,5% Σχήµα 3. Ποσοστιαία κατανοµή παραγόµενης ηλεκτρικής ενέργειας ανά τύπο καυσίµου το έτος 2004 (διασυνδεδεµένο σύστηµα) Σήµερα λειτουργούν τα παρακάτω µεγάλα συγκροτήµατα ορυχείων (Σχήµατα 4, 5 και 6): Ορυχεία Λιγνιτικού Κέντρου υτικής Μακεδονίας (τακτικό προσωπικό : 4735 άτοµα) Ορυχείο Κυρίου Πεδίου : Το ορυχείο αυτό, που περιλαµβάνει τις εκµεταλλεύσεις των κοιτασµάτων Βορείου Πεδίου, Κοµάνου και Μαυροπηγής, έχει ετήσια παραγωγή λιγνίτη 6-8 εκ τον. και καλύπτει τις ανάγκες του ΑΗΣ Πτολεµαίδας και του Βιοµηχανικού Συγκροτήµατος της τέως ΛΙΠΤΟΛ, συνολικής εγκατεστηµένης ισχύος 663 MW. Ορυχείο Πεδίου Καρδιάς : το ορυχείο αυτό, που περιλαµβάνει στην παρούσα φάση την εκµετάλλευση του κοιτάσµατος του Τοµέα 6, έχει ετήσια παραγωγή λιγνίτη εκ. τον. και καλύπτει τις ανάγκες του ΑΗΣ Καρδιάς, συνολικής εγκατεστηµένης ισχύος 1200 ΜW. Συµπληρωµατικά συµµετέχει στην ισοσκέλιση του ισοζυγίου των ΑΗΣ της περιοχής Πτολεµαίδας. Ορυχείο Νοτίου Πεδίου : το ορυχείο αυτό, που περιλαµβάνει την εκµετάλλευση του λιγνιτικού κοιτάσµατος Νοτίου Πεδίου, έχει ετήσια παραγωγή λιγνίτη εκ. τον. και καλύπτει ανάγκες των 5 Μονάδων του ΑΗΣ Αγίου ηµητρίου, συνολικής εγκατεστηµένης ισχύος 1585 ΜW. Ορυχείο Πεδίου Αµυνταίου : το ορυχείο αυτό, που περιλαµβάνει την εκµετάλλευση του κοιτάσµατος Αµυνταίου και Αναργύρων έχει ετήσια παραγωγή λιγνίτη 8-9 εκ. τον. και καλύπτει τις ανάγκες του ΑΗΣ Αµυνταίου- Φιλώτα, µε εγκατεστηµένη ισχύ 600 ΜW. Ορυχείο Αχλάδας (Φλώρινα) : Το Νοέµβριο του 2001 η ΕΗ ξεκίνησε τη διάνοιξη του πρώτου της ορυχείου στο µικρό κοίτασµα Αχλάδας του Νοµού Φλώρινας

7 Το ορυχείο αυτό (απόθεµα 2,5, εκ. τον.) µαζί µε τα ιδιωτικά λιγνιτωρυχεία της λεκάνης Φλώρινας καλύπτουν τις ανάγκες του νέου ΑΗΣ Μελίτης ισχύος 330 MW που ξεκίνησε τη λειτουργία το ιοικητικά το ορυχείο Αχλάδας ανήκει στο ορυχείο Αµυνταίου. Ορυχεία Λιγνιτικού κέντρου Μεγαλόπολης (τακτικό προσωπικό : 1002 άτοµα) Ορυχείο Χωρεµίου µε δυνατότητα παραγωγής 9-12 εκ. τον. Ορυχείο Μαραθούσας µε δυνατότητα παραγωγής 1-2 εκ. τον. Ορυχείο Κυπαρισσίων µε δυνατότητα παραγωγής 2-4 εκ. τον. Η παραγωγή των ως άνω εκµεταλλεύσεων Μεγαλόπολης καλύπτει τις ανάγκες των σταθµών Μεγαλόπολης Α και Β µε συνολική εγκατεστηµένη ισχύ 850 MW. Σχήµα 4: ιάταξη ορυχείων ΛΚ Μ (δεν περιλαµβάνονται τα ορυχεία περιοχής Φλώρινας)

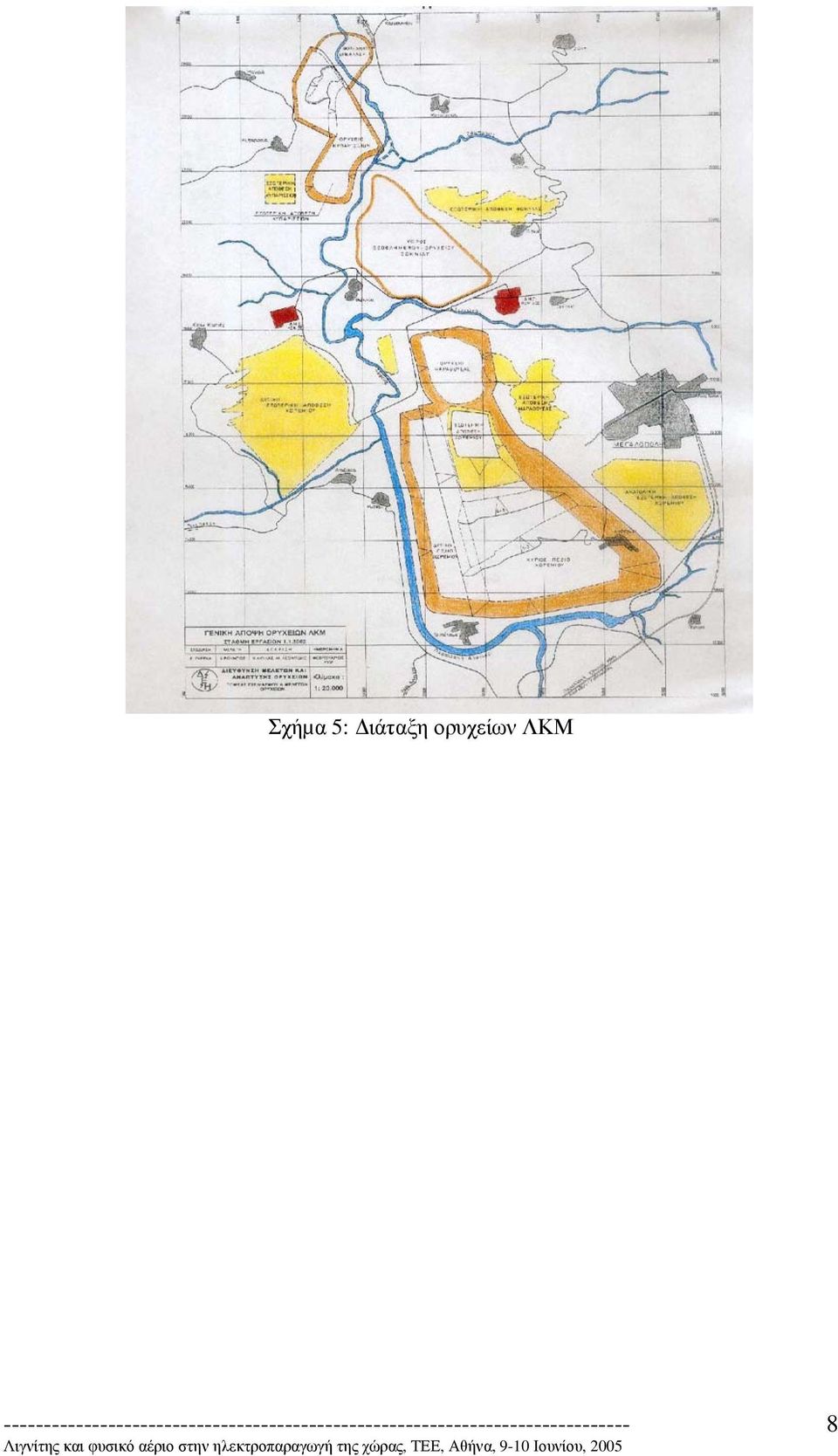

8 Σχήµα 5: ιάταξη ορυχείων ΛΚΜ

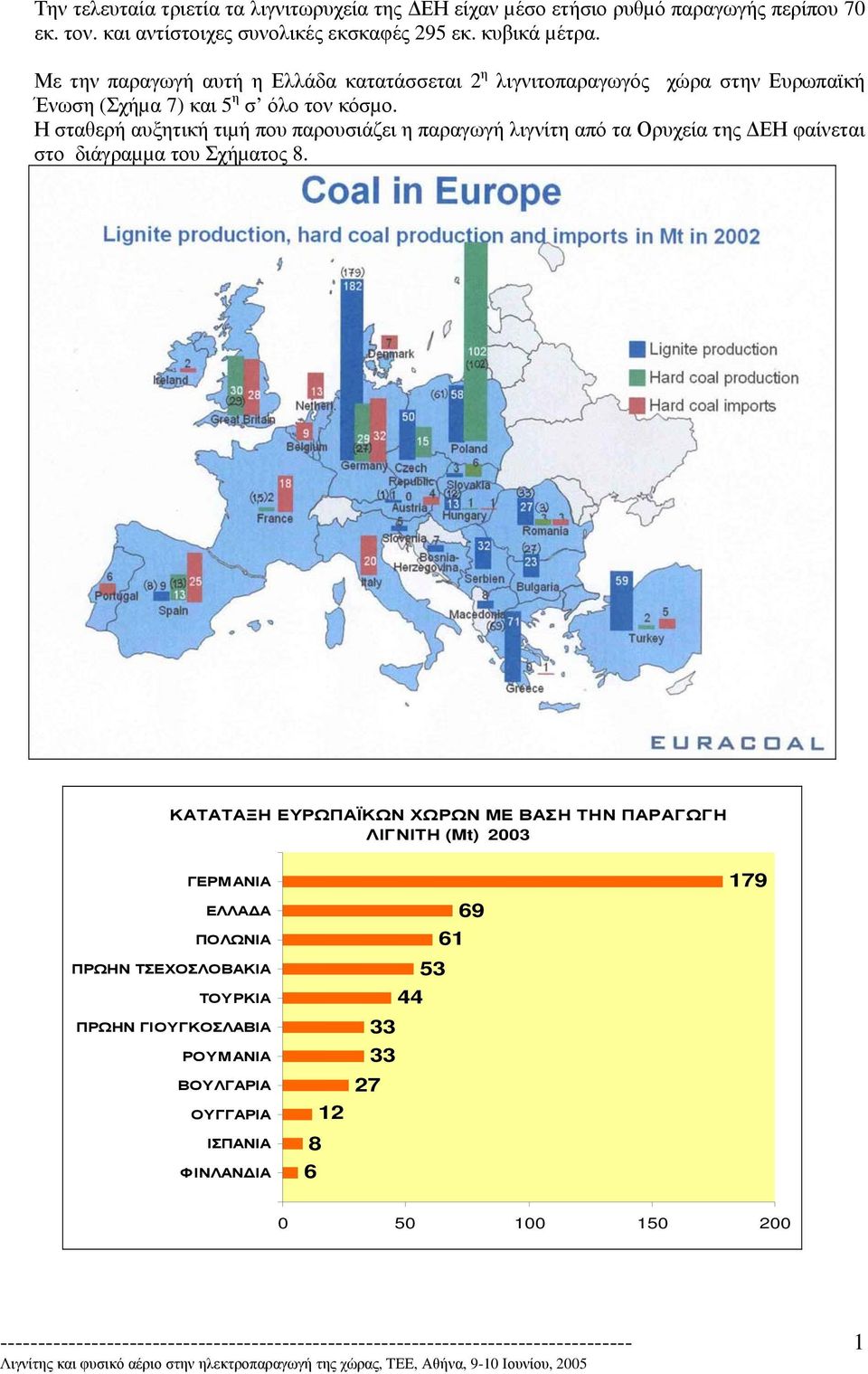

9 Μελίτη - Αχλάδα Αχλάδα Λόφοι - Μελίτη Βεύη Κλειδί Σχήµα 6. ιάταξη ορυχείων Φλώρινας Την τελευταία τριετία τα λιγνιτωρυχεία της ΕΗ είχαν µέσο ετήσιο ρυθµό παραγωγής περίπου 70 εκ. τον. και αντίστοιχες συνολικές εκσκαφές 295 εκ. κυβικά µέτρα. Με την παραγωγή αυτή η Ελλάδα κατατάσσεται 2 η λιγνιτοπαραγωγός χώρα στην Ευρωπαϊκή Ένωση (Σχήµα 7) και 5 η σ όλο τον κόσµο. Η σταθερή αυξητική τιµή που παρουσιάζει η παραγωγή λιγνίτη από τα Ορυχεία της ΕΗ φαίνεται στο διάγραµµα του Σχήµατος

10 Την τελευταία τριετία τα λιγνιτωρυχεία της ΕΗ είχαν µέσο ετήσιο ρυθµό παραγωγής περίπου 70 εκ. τον. και αντίστοιχες συνολικές εκσκαφές 295 εκ. κυβικά µέτρα. Με την παραγωγή αυτή η Ελλάδα κατατάσσεται 2 η λιγνιτοπαραγωγός χώρα στην Ευρωπαϊκή Ένωση (Σχήµα 7) και 5 η σ όλο τον κόσµο. Η σταθερή αυξητική τιµή που παρουσιάζει η παραγωγή λιγνίτη από τα Ορυχεία της ΕΗ φαίνεται στο διάγραµµα του Σχήµατος 8. ΚΑΤΑΤΑΞΗ ΕΥΡΩΠΑΪΚΩΝ ΧΩΡΩΝ ΜΕ ΒΑΣΗ ΤΗΝ ΠΑΡΑΓΩΓΗ ΛΙΓΝΙΤΗ (Mt) 2003 ΓΕΡΜΑΝΙΑ ΕΛΛΑ Α ΠΟΛΩΝΙΑ ΠΡΩΗΝ ΤΣΕΧΟΣΛΟΒΑΚΙΑ ΤΟΥΡΚΙΑ ΠΡΩΗΝ ΓΙΟΥΓΚΟΣΛΑΒΙΑ ΡΟΥΜΑΝΙΑ ΒΟΥΛΓΑΡΙΑ ΟΥΓΓΑΡΙΑ ΙΣΠΑΝΙΑ ΦΙΝΛΑΝ ΙΑ

11 Σχήµα 7. Παραγωγή λιγνίτη και λιθάνθρακα και εισαγωγές λιθάνθρακα στον ευρωπαϊκό χώρο το έτος 2002 και σε παρένθεση τα αντίστοιχα διαθέσιµα µεγέθη του έτους 2003 και αντίστοιχη κατάταξη των χωρών εκ. τον Σχήµα 8. ιαχρονική εξέλιξη της λιγνιτοπαραγωγής 1. Μέθοδος εκµετάλλευσης των λιγνιτικών κοιτασµάτων της Ελλάδας Τα κοιτασµατολογικά χαρακτηριστικά των πολυστρωµατικών κοιτασµάτων Πτολεµαίδας και Μεγαλόπολης σε συνδυασµό µε τους αναγκαίους υψηλούς ρυθµούς παραγωγής, επέβαλαν από την έναρξη της λιγνιτικής δραστηριότητας την επιλογή της επιφανειακής εκµετάλλευσης των κοιτασµάτων µε την εφαρµογή της συνεχούς εκσκαφής, µεταφοράς και απόθεσης µε σύστηµα ορθών βαθµίδων. Η εφαρµογή της µεθόδου αυτής καθορίζεται α) από τη µορφή του κοιτάσµατος, το οποίο αποτελείται από εναλλασσόµενες στρώσεις λιγνίτη και αγόνων ποικίλου πάχους και συνεπώς απαιτεί εκλεκτική εξόρυξη του λιγνίτη αλλά και β) από την απαίτηση για υψηλή παραγωγή. Η µέθοδος αυτή συνδυάζει τη χρησιµοποίηση ηλεκτροκίνητων µηχανηµάτων µεγάλης δυναµικότητας συνεχούς λειτουργίας, εκσκαφής (καδοφόροι εκσκαφείς), µεταφοράς (ταινιόδροµοι) και απόθεσης (αποθέτες). Το πεδίο εφαρµογής της µεθόδου είναι οι επιφανειακές εκµεταλλεύσεις πολυστρωµατικών κοιτασµάτων µεγάλης οριζόντιας εξάπλωσης και µεγάλου πάχους που καλύπτονται από γεωλογικά νεώτερους και µεγάλου πάχους υπερκείµενους σχηµατισµούς, ενώ παράλληλα οι σχηµατισµοί αυτοί είναι χαλαρά συνδεδεµένοι, έτσι ώστε να είναι δυνατή η εξόρυξή τους µε καδοφόρους εκσκαφείς συνεχούς λειτουργίας και η µεταφορά τους µε ταινιοδρόµους. Στις περιπτώσεις αυτές τα άγονα µεταφέρονται περιφερειακά, παράλληλα δηλαδή, προς την τάφρο εκµετάλλευσης και αποτίθενται στον κενό εξοφληµένο χώρο του ορυχείου. Η απόθεση των αγόνων διενεργείται µέσω των αποθετών, µε κατάλληλο σχεδιασµό έτσι ώστε να εναρµονίζεται µε το γενικότερο τοπογραφικό ανάγλυφο της περιοχής. Αρχικά, κατά την εξωτερική απόθεση αγόνων, επιλέγονται κενοί χώροι άλλων εξοφληµένων ορυχείων ή άλλες κατάλληλες περιοχές ενώ στη συνέχεια, όταν δηµιουργείται κενός χώρος εντός του ορυχείου, η απόθεση διενεργείται εσωτερικά, έτσι ώστε η απόσταση µεταξύ εκσκαφής και απόθεσης να είναι η ελάχιστη

12 δυνατή. Η εσωτερική απόθεση αγόνων ακολουθεί τις εκσκαφές του ορυχείου για λόγους ευστάθειας των πρανών αλλά και για λόγους κατάλληλης περιβαλλοντικής αποκατάστασης παράλληλα µε την εξέλιξη της εκµετάλλευσης. Τa κύρια βασικά χαρακτηριστικά της µεθόδου είναι: Η εκλεκτική Απόληψη του αποθέµατος. Η συνεχής ροή του εξορυγµένου υλικού. Στο Σχήµα 9 δίνεται σε τοµή ο τρόπος εφαρµογής της µεθόδου. Σχήµα 9. Εκµετάλλευση κοιτασµάτων µεγάλης οριζόντιας εξάπλωσης µε συστήµατα ορθών βαθµίδων -τοµή Ο κύριος (πάγιος) εξοπλισµός που χρησιµοποιείται για την εκµετάλλευση του κοιτάσµατος είναι ηλεκτροκίνητος, µε συνέπεια τις ελάχιστες περιβαλλοντικές επιπτώσεις από τη λειτουργία του εξοπλισµού. Παράλληλα µε τη λειτουργία του βασικού εξοπλισµού (εκσκαφείς, ταινιόδροµοι και αποθέτες), χρησιµοποιείται και άλλου είδους εξοπλισµός (βοηθητικός) που περιλαµβάνει µηχανικά πτύα, φορτωτές, αυτοκίνητα, αποξεστήρες, όταν αυτό κρίνεται αναγκαίο, πάντοτε όµως υποβοηθητικά. Στο Σχήµα 10 παρουσιάζεται η εφαρµογή της µεθόδου σε κάτοψη. Οι εκτάσεις γης που δεσµεύονται για την ανάπτυξη του ορυχείου ελευθερώνονται σταδιακά µε την πρόοδο της εκµετάλλευσης. Η διαδικασία αποκατάστασης και αναδιαµόρφωσης του αναγλύφου των εσωτερικών και των εξωτερικών αποθέσεων, καθώς και των κενών που αναπόφευκτα αποµένουν, αποτελεί αναπόσπαστο τµήµα των λιγνιτικών εκµεταλλεύσεων. Οι νέες εκτάσεις που προκύπτουν αποδίδονται, είτε για γεωργικές ή κτηνοτροφικές εκµεταλλεύσεις, είτε αποτελούν τον βασικό χώρο για την ανάπτυξη δασών και λιµνών σε µεγάλη κλίµακα

13 ΦΥΣΙΚΟ Ε ΑΦΟΣ ΥΠΕΡΚΕΙΜΕΝΑ ΛΙΓΝΙΤΗΣ ΕΝ ΙΑΜΕΣΑ ΥΠΟΚΕΙΜΕΝΑ Σχήµα 10. Εκµετάλλευση κοιτασµάτων µεγάλης οριζόντιας εξάπλωσης µε συστήµατα πολλών βαθµίδων -µέθοδος συνεχούς εξόρυξης- µεταφοράς-απόθεσης -κάτοψη

14 Επίσης για την αντιµετώπιση ειδικών τµηµάτων των υπό εκµετάλλευση κοιτασµάτων και κυρίως για τη διακίνηση των σκληρών σχηµατισµών, που απαντούν στα υπερκείµενα µερικών κοιτασµάτων και που καθιστούν την εκµετάλλευσή τους δυσχερή και αδύνατη µε τη µέθοδο της συνεχούς λειτουργίας, χρησιµοποιούνται µέθοδοι ασυνεχούς λειτουργίας, µε κύριο παράδειγµα εφαρµογής τη διακίνηση σκληρών σχηµατισµών στο Ορυχείο Νοτίου Πεδίου. Στις µεθόδους αυτές χρησιµοποιείται συµβατικός εµπλουτισµός (SHOVELS, φορτωτές, φορτηγά αυτοκίνητα, DUMPERS κ.λ.π.). 2. Η εκµεταλλευσιµότητα των λιγνιτικών κοιτασµάτων Παρακάτω αναπτύσσονται οι παράγοντες που επηρεάζουν την εκµεταλλευσιµότητα των λιγνιτικών κοιτασµάτων, οι οποίοι διακρίνονται σε τεχνικούς, οικονοµικούς, περιβαλλοντικούς και κοινωνικούς. 2.1 Τεχνικοί παράγοντες Τα χαρακτηριστικά του λιγνιτικού κοιτάσµατος από τα οποία εξαρτάται ο σχεδιασµός της εκµετάλλευσης και κατά συνέπεια η οικονοµική απόδοση της επένδυσης είναι τα εξής: Το ύψος του αποθέµατος και τα ποιοτικά χαρακτηριστικά του κοιτάσµατος. Από το ύψος του αποθέµατος (Α) εξαρτάται η διάρκεια ζωής (N) της επένδυσης. Επίσης, από το ύψος του αποθέµατος θα εξαρτηθεί και το µέγεθος του ατµοηλεκτρικού σταθµού, εφόσον τροφοδοτείται αποκλειστικά από το ορυχείο, µε την έννοια του αριθµού των τυποποιηµένων, από πλευράς ισχύος, µονάδων. Το απόθεµα βέβαια του κοιτάσµατος σχετίζεται µε την αντίστοιχη ποιότητά του (συσχέτιση ποιότητας-αποθέµατος), εξαρτάται εποµένως από τις προδιαγραφές του ΑΗΣ αλλά και από το είδος του εξοπλισµού που θα χρησιµοποιηθεί, από την άποψη της εκλεκτικής απόληψης. Η επιλογή του εξοπλισµού σχετίζεται άµεσα µε τη µέθοδο εκµετάλλευσης. Στα βασικά ποιοτικά χαρακτηριστικά του λιγνίτη τροφοδοσίας των σταθµών περιλαµβάνονται Η φυσική υγρασία (%), h τέφρα επί ξηρού (%), h κατώτερη θερµογόνος ικανότητα (kcal/kg) καθώς και η περιεκτικότητα σε διάφορες επιβαρυντικές για το περιβάλλον ουσίες. Ιδιαίτερη σηµασία παρουσιάζουν οι διακυµάνσεις των παραµέτρων της ποιότητας εντός του κοιτάσµατος, δηλαδή η χωρική κατανοµή, αλλά και η χρονική κατανοµή αν ληφθεί υπόψη η διαχρονική εξέλιξη της εκµετάλλευσης του ορυχείου, ανάλογα µε τον στρατηγικό τρόπο ανάπτυξης που θα επιλεγεί κατά την εκπόνηση της µεταλλευτικής µελέτης. Έτσι, ανάλογα µε την ποιότητα του λιγνίτη, θα απαιτείται και διαφορετική ποσότητα καυσίµου για την παραγωγή της ίδιας ποσότητας ηλεκτρικής ενέργειας. Ο στρατηγικός σχεδιασµός της εκµετάλλευσης βασίζεται σε µεγάλο βαθµό στη χωρική κατανοµή των αποθεµάτων και στη µεταβλητότητα που παρουσιάζουν τα ποιοτικά τους χαρακτηριστικά. Οι έντονες µεταβολές της ποιότητας των απολήψιµων αποθεµάτων επηρεάζουν σε µεγάλο βαθµό τον καθορισµό της θέσης διάνοιξης του ορυχείου, το µοντέλο ανάπτυξης της εκµετάλλευσης και φυσικά τον διαχρονικό σχεδιασµό παραγωγής Τα γεωµετρικά χαρακτηριστικά του κοιτάσµατος και το τοπογραφικό ανάγλυφο της περιοχής. Από τη γεωµετρική µορφή του κοιτάσµατος, από την οποία καθορίζεται κυρίως η µικρή ή µεγάλη οριζόντια εξάπλωσή του, αλλά και από το πάχος των υπερκειµένων αγόνων θα εξαρτηθούν τόσο η µέθοδος της εκµετάλλευσης, η οποία µε τη σειρά της συναρτάται µε τον εξοπλισµό της εκµετάλλευσης (εξόρυξης, µεταφοράς και απόθεσης), όσο και το µοντέλο ανάπτυξης του ορυχείου. Εκτός από τη διαµόρφωση του κόστους επένδυσης το οποίο στην περίπτωση των επιφανειακών εκµεταλλεύσεων σχετίζεται κυρίως µε τον απαιτούµενο µηχανικό εξοπλισµό, το πάχος των υπερκειµένων και των ενδιαµέσων αγόνων σε συνδυασµό µε το πάχος του κοιτάσµατος διαµορφώνει τη σχέση εκµετάλλευσης (η οποία ορίζεται ως ο όγκος, υπερκειµένων και ενδιαµέσων, αγόνων που

15 πρέπει να αποµακρυνθούν για την παραγωγή ενός τόνου λιγνίτη) η οποία επηρεάζει άµεσα το λειτουργικό κόστος της εκµετάλλευσης και σε µεγάλο βαθµό την οικονοµικότητα του έργου. Η τρέχουσα σχέση εκµετάλλευσης, η οποία διαµορφώνεται κατά τη διάρκεια της εκµετάλλευσης, επηρεάζεται σαφώς από τα γεωµετρικά χαρακτηριστικά του κοιτάσµατος και των περιβαλλόντων αγόνων (υπερκείµενα και ενδιάµεσα) και από το τοπογραφικό ανάγλυφο της περιοχής, αλλά εξαρτάται και από το σχεδιασµό της εκµετάλλευσης του ορυχείου και ιδιαίτερα από την επιλογή της στρατηγικής ανάπτυξής του Εδαφοτεχνικά χαρακτηριστικά κοιτάσµατος και περιβαλλόντων αγόνων πετρωµάτων. Τα χαρακτηριστικά αυτά επηρεάζουν την κλίση των πρανών εκσκαφής και απόθεσης και κατά συνέπεια επηρεάζουν τη διαµόρφωση της τρέχουσας αλλά και της γενικής σχέσης εκµετάλλευσης όπως επίσης και τον όγκο των αγόνων που θα οδηγηθούν στις εσωτερικές και στις εξωτερικές αποθέσεις. Επίσης, από το είδος και τα εδαφοτεχνικά χαρακτηριστικά του κοιτάσµατος και των υπερκειµένων αγόνων θα εξαρτηθεί και το κόστος εξόρυξης. Ιδιαίτερα η παρουσία συνεκτικών σχηµατισµών, η εξόρυξη των οποίων απαιτεί συχνά τη χρήση εκρηκτικών υλών, επιφέρει σηµαντικές µεταβολές στον χρονικό προγραµµατισµό, στην οργανωτική και διοικητική δοµή του έργου, στις απαιτήσεις πρόσθετου τεχνολογικού εξοπλισµού και στη δέσµευση πόρων και επιβάλει κατάλληλο σχεδιασµό της εκµετάλλευσης. Απαιτείται, όµως, η διερεύνηση της χωρικής κατανοµής των συνεκτικών σχηµατισµών και των χαρακτηριστικών εξορυξιµότητάς τους (θέσεις όπου εµφανίζονται, διαστάσεις συγκεντρώσεων, ποσότητες, σκληρότητα, µεταβολή µε το βάθος), έτσι ώστε να καθοριστεί ο εξοπλισµός που απαιτείται για την εξόρυξή τους Γεωλογικά χαρακτηριστικά του κοιτάσµατος. Στα γεωλογικά χαρακτηριστικά εντάσσονται κυρίως η τεκτονική και η υδρογεωλογία της περιοχής στην οποία θα αναπτυχθεί το ορυχείο. Η τεκτονική της περιοχής έχει επίδραση στην ευστάθεια των πρανών της εκσκαφής αλλά και στον σχεδιασµό της λειτουργίας του ορυχείου (βαθµίδες κλπ). Τα υδρογεωλογικά χαρακτηριστικά, εκτός από την ευστάθεια των πρανών, θα επηρεάσουν οπωσδήποτε το λειτουργικό κόστος της εκµετάλλευσης στην περίπτωση που απαιτηθεί αντλητικό έργο. εν πρέπει επίσης να παραγνωρίζεται η σηµασία της στρωµατογραφίας στις αποδόσεις του εξοπλισµού και φυσικά στο κόστος της εκµετάλλευσης Γεωγραφική θέση του κοιτάσµατος και του αντίστοιχου ατµοηλεκτρικού σταθµού Η θέση του λιγνιτικού κοιτάσµατος είναι δυνατό να επηρεάσει το κόστος της εκµετάλλευσης όταν τροφοδοτεί ατµοηλεκτρικό σταθµό που βρίσκεται σε µεγάλη απόσταση από το ορυχείο λόγω του αυξηµένου κόστους µεταφοράς του λιγνίτη. Σχετίζεται επίσης µε την οικονοµικότητα της επένδυσης αναφορικά µε τις υφιστάµενες υποδοµές του ορυχείου ή του ατµοηλεκτρικού σταθµού στην περιοχή όπου αναπτύσσονται και άλλα ορυχεία και ατµοηλεκτρικοί σταθµοί παραγωγής. Σηµαντικό ρόλο όµως διαδραµατίζουν και οι ιδιαίτερες γεωγραφικές συνθήκες της περιοχής, από την άποψη της πυκνότητας των οικισµών, και των φυσικών εµποδίων µε τις οποία βέβαια συναρτώνται και τα µεγάλα υποστηρικτικά της εκµετάλλευσης τεχνικά έργα που απαιτούνται. Επιπροσθέτως, ανάλογα µε την θέση του κοιτάσµατος και του αντίστοιχου σταθµού υπάρχει µεγαλύτερη ή µικρότερη συµβολή στην εξισορρόπηση του διασυνδεδεµένου δικτύου, όσον αφορά την κατανοµή της ηλεκτρικής ενέργειας σε σχέση µε τις θέσεις παραγωγής και τις θέσεις κατανάλωσής της. Παράλληλα, στο νέο περιβάλλον απελευθέρωσης της αγοράς ηλεκτρικής ενέργειας, αναµένεται σηµαντική αύξηση των εµπορικών ανταλλαγών ηλεκτρικής ενέργειας. Με την προοπτική αυτή, ορισµένες θέσεις ανάπτυξης ορυχείου και κατασκευής σταθµών παρουσιάζουν ιδιαίτερη γεωπολιτική σπουδαιότητα, η οποία όµως δεν είναι πάντα δυνατόν να αποτιµηθεί άµεσα ποσοτικά

16 2.2 Οικονοµικοί παράγοντες Οι βασικοί οικονοµικοί παράγοντες που επηρεάζουν την εκµεταλλευσιµότητα των λιγνιτικών κοιτασµάτων είναι οι ακόλουθοι: o Κόστος επένδυσης ορυχείου o Κόστος επένδυσης ΑΗΣ o Λειτουργικό κόστος ορυχείου o Λειτουργικό κόστος ΑΗΣ o Περιβαλλοντικό κόστος ορυχείου και ΑΗΣ o Τιµή πώλησης ηλεκτρικής ενέργειας Στο Σχήµα 11 αναλύεται διαγραµµατικά το λειτουργικό κόστος του ορυχείου στα επιµέρους στοιχεία κόστους. Κόστος έργων υποστήριξης Κόστος διακίνησης συνεκτικών σχηµατισµών Κόστος εξόρυξης συνεκτικών σχηµατισµών Κόστος µεταφοράς-απόθεσης συνεκτικών σχηµατισµών Κόστος διακίνησης χαλαρών αγόνων Κόστος εξόρυξης χαλαρών αγόνων Κόστος µεταφοράς-απόθεσης χαλαρών αγόνων Λειτουργικό κόστος ορυχείου Κόστος διακίνησης λιγνίτη Κόστος αποκατάστασης εδαφών Κόστος εξόρυξης λιγνίτη Κόστος µεταφοράς λιγνίτη Κόστος αντλήσεων Κόστος υποδοµών Σχήµα 11. Ανάλυση του λειτουργικού κόστους ορυχείου στα επιµέρους στοιχεία κόστους. 2.3 Περιβαλλοντικοί παράγοντες Σε µια ολοκληρωµένη προσέγγιση, οι παράµετροι των περιβαλλοντικών- κοινωνικών επιδράσεων πρέπει να καλύπτουν όλα τα στάδια του κύκλου ζωής του έργου, από την εξόρυξη του λιγνίτη, έως και τη βιοµηχανική κατανάλωσή του (καύση) και τελικά την απόρριψη στο περιβάλλον ποσοτήτων από τα στερεά, υγρά η αέρια κατάλοιπα. Στο Σχήµα 12 παρουσιάζεται διαγραµµατικά η οριοθέτηση του συστήµατος µελέτης για το ορυχείο και τον ατµοηλεκτρικό σταθµό, µε τα υποσυστήµατα της ανάλυσης, υπό τον τύπο του γενικού διαγράµµατος ροής εργασιών

17 Η τοπική επίδραση στο περιβάλλον προκαλείται στις περιοχές εξόρυξης του ορυκτού καυσίµου, στις διαδικασίες µεταφοράς και αποθήκευσής του καθώς και στις διαδικασίες διαχείρισης / διάθεσης των παραπροϊόντων / υπολειµµάτων καύσης, η περιφερειακή επίδραση προκαλείται από τις αέριες εκποµπές που προκύπτουν κατά τη καύση και τέλος, η παγκόσµια επίδραση προέρχεται από την έκλυση των αερίων του θερµοκηπίου (κυρίως CO 2 ). Μεταλλευτική έρευνα Όρια συστήµατος Απαλλοτριώσεις Εκσκαφή µε πάγιο εξοπλισµό Εκσκαφή µε συµβατικό εξοπλισµό Αντλήσεις Τοπογραφική διαµόρφωση ιαχείριση φυτικής γης Μεταφορά (Τ/ ) Μεταφορά (φορτηγά) ιαχείριση αντλούµενων υδάτων Αλλαγές χρήσεων γης Απόθεση Αποκατάσταση Κόµβος (διανοµή) Άγονα Λιγνίτης Μεταφορά (Τ/ ) Άγονα Αποθήκευση /οµογενοποίηση Λιγνίτης Μεταφορά (φορτηγά) Μηχανολογικές επισκευές-συντηρήσεις Ηλεκτρολογικές επισκευές-συντηρήσεις Κατασκευαστικά έργα Εφοδιαστική Εκποµπές αερίων (CxHy, COx, SOx, NOx) Ανακυκλώσιµα υλικά Θόρυβος και λοιπές οχλήσεις Απορροές Αξιοποίηση Τέφρα ΑΗΣ ιοίκηση Υλικά κτλ. Ηλεκτρική ενέργεια Σχήµα 12. Γενικό διάγραµµα κύκλου ζωής της εκµετάλλευσης λιγνιτικού κοιτάσµατος και λειτουργίας ατµοηλεκτρικού σταθµού. Οι επιδράσεις αυτές αποκτούν όλο και µεγαλύτερη σηµασία κατά τη διαδικασία αξιολόγησης επενδυτικών σχεδίων στον ενεργειακό τοµέα δεδοµένου ότι, στη γενικότερη θεώρηση της αειφόρου ανάπτυξης, η ικανοποίηση των περιβαλλοντικών περιορισµών αποτελεί έναν από τους κύριους στόχους της ενεργειακής πολιτικής που ακολουθείται από όλες τις χώρες-µέλη της ιεθνούς

18 Οργάνωσης Ενέργειας, έτσι ώστε να διατηρηθούν, όσο βέβαια είναι αυτό δυνατόν, οι οικολογικές και οι περιβαλλοντικές ισορροπίες στη φύση. Οι εκτάσεις γης που δεσµεύονται για την ανάπτυξη των ορυχείων, ελευθερώνονται σταδιακά µε την πρόοδο των εκµεταλλεύσεων. Η διαδικασία αποκατάστασης και αναδιαµόρφωσης του αναγλύφου των εσωτερικών και των εξωτερικών αποθέσεων, καθώς και των κενών που αναπόφευκτα αποµένουν, αποτελεί αναπόσπαστο επιµέρους έργο των λιγνιτικών εκµεταλλεύσεων. Οι νέες εκτάσεις που προκύπτουν αξιοποιούνται, σε γεωργικές ή κτηνοτροφικές εκµεταλλεύσεις, είτε αποτελούν το βασικό χώρο για την ανάπτυξη δασών και λιµνών σε µεγάλη κλίµακα. Συνεπώς, στις εκροές του έργου θα πρέπει να συνυπολογισθεί και το κόστος της τελικής περιβαλλοντικής αποκατάστασης. Ο σχεδιασµός της τελικής διαµόρφωσης και οι χρήσεις των αποκατεστηµένων περιοχών συναρτώνται µε τις ιδιαιτερότητες του κοιτάσµατος και κατ επέκταση του ορυχείου, αλλά και από τη γενικότερη γεωγραφική θέση του ορυχείου και τις τοπικές κοινωνικές και οικονοµικές συνθήκες της περιοχής. Θα πρέπει, εποµένως, κατά το στάδιο της µελέτης εκµετάλλευσης, να καταρτισθεί το διαχρονικό ισοζύγιο καταλαµβανόµενων και αποδιδόµενων εκτάσεων, µε τα αντίστοιχα στοιχεία εκτίµησης κόστους πρόσκτησης και αποκατάστασης εδαφών και οικονοµικής ωφέλειας από την αξιοποίηση των αποδιδόµενων εκτάσεων. 2.4 Κοινωνικοί παράγοντες Ένας παράγοντας, ο οποίος συνδέεται µε τις κοινωνικές επιδράσεις του έργου και µπορεί να επηρεάσει την εξέλιξή του, είναι η αποδοχή του έργου από την τοπική κοινωνία. Η δηµιουργία θετικού ή αρνητικού ψυχολογικού κλίµατος, στους πληθυσµούς των περιοχών όπου αναπτύσσονται υπαίθρια µεταλλευτικά έργα, επηρεάζει και διαµορφώνει την γενική αποδοχή, ή µη αποδοχή, των έργων από τις τοπικές κοινωνίες. Σε περίπτωση έντονων αντιδράσεων των κατοίκων, της τοπικής αυτοδιοίκησης ή και περιβαλλοντικών οργανώσεων, τα πολλαπλά προβλήµατα είναι δυνατό να οδηγήσουν ακόµη και στη µαταίωση του έργου. Η αποδοχή ή όχι από την τοπική κοινωνία σχετίζεται µε τις γενικότερες δραστηριότητες των κατοίκων και µε τις αναµενόµενες ωφέλειες, επιπτώσεις και παρενέργειες της επένδυσης στο κοινωνικό σύνολο. Πολλές φορές η ελλιπής πληροφόρηση και η άγνοια των νέων τεχνολογιών αλλά και η συστηµατική παραπληροφόρηση µπορεί να οδηγήσουν σε αλλαγές των ατοµικών ή και των συλλογικών (µέσω αρµοδίων οργάνων) προτιµήσεων. 4. Αξιολόγηση των λειτουργούντων ορυχείων 4.1 Αξιολόγηση ως προς τα κριτήρια εκµεταλλευσιµότητας Με βάση τα κριτήρια εκµεταλλευσιµότητας που περιγράφηκαν στο προηγούµενο κεφάλαιο, τα λειτουργούντα ορυχεία παρουσιάζουν σηµαντικά πλεονεκτήµατα και ειδικότερα στις ακόλουθες παραµέτρους: o Ενεργειακή ανεξαρτησία o Κόστος επένδυσης και λειτουργικό κόστος o Επάρκεια αποθεµάτων o Συµβολή στην τοπική ανάπτυξη Σε σύγκριση µε άλλα καύσιµα, τα κύρια πλεονεκτήµατα σηµασίας καύσιµο για την ΕΗ Α.Ε και τη χώρα: του Λιγνίτη ως στρατηγικής

19 o Ασφάλεια τροφοδοσίας o Χαµηλό κόστος εξόρυξης Ανταγωνιστικότητα Λιγνιτικής kwh o Σταθερότητα τιµών έναντι των έντονων διακυµάνσεων των ανταγωνιστικών καυσίµων (πετρέλαιο, φυσικό αέριο) o Απασχόληση Περιφερειακή ανάπτυξη Στο Σχήµα 13 παρουσιάζεται το κόστος καυσίµου ανά τύπο καυσίµου ( ανά 100 kwh) (Τιµές 2003) και στο Σχήµα 14 το κόστος kwh ανά τύπο καυσίµου ( ανά 100 kwh) (Τιµές 2003). Από τα στοιχεία αυτά προκύπτει η υπεροχή της ηλεκτροπαραγωγής µε καύσιµο λιγνίτη ως προς την οικονοµικότητα της παραγωγής * 1.9 Πετρέλαιο Φυσικό Αέριο Λιγνίτης * Κόστος καυσίµου για Μονάδα Συνδυασµένου Κύκλου Σχήµα13. Κόστος καυσίµου ανά τύπο καυσίµου ( /100 kwh) (Τιµές 2003) 3,63 3,37 5,44 5,19 Πετρέλαιο Φυσικό Αέριο Λιγνίτης (ΛΚ Μ+ΛΚΜ) Λιγνίτης (ΛΚ Μ) Σχήµα14. Κόστος kwh ανά τύπο καυσίµου ( /100 kwh) (Τιµές 2003)

20 4.2 Επίδραση περιβαλλοντικού κόστους Ένα ενδεχόµενο πρόσθετο περιβαλλοντικό κόστος λόγω εκποµπών CO 2 θα επηρεάσει το κόστος παραγωγής ηλεκτρικής ενέργειας. Το µέγεθος της επίδρασης θα εξαρτηθεί από το κόστος των εκποµπών, από το ποσοστό υπέρβασης των εκποµπών, αλλά και από το είδος καυσίµου. Στον ακόλουθο Πίνακα 2 παρουσιάζεται η διαχρονική εξέλιξη εκποµπών CO 2, µε έτος βάσης το Η διαχρονική εξέλιξη του µέσου συντελεστή εκποµπών δίνεται διαγραµµατικά στο Σχήµα15. Πίνακας 2. ιαχρονική εξέλιξη εκποµπών CO 2 Έτος Εκποµπές CO 2 (kt) Ποσοστό αύξησης εκποµπών CO 2 µε βάση µε το έτος 1990 (%) Καθαρή Παραγωγή (GWh) Ποσοστό αύξησης καθαρής παραγωγής µε βάση µε το έτος 1990 (%) Συντελεστής Εκποµπής (kg/kwh) , , ,92 1, , ,42 0, , ,00 0, , ,38 0,92 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0,00 Μέσος Συντελεστής CO 2 (kg/kwh) Έτος Σχήµα 15. ιαγραµµατική εξέλιξη του µέσου συντελεστή εκποµπών (kg CO 2 /kwh) διαχρονικά. Η διαχρονική εξέλιξη των συντελεστών εκποµπών CO 2 (kg/kwh) ανά είδος καυσίµου δίνεται στον Πίνακα 3 και η αντίστοιχη διαγραµµατική απεικόνιση δίνεται στο Σχήµα 16. Πίνακας 3. Συντελεστές Εκποµπών CO 2 (kg/kwh) ανά είδος καυσίµου

21 Συντελεστής Εκποµπών CO 2 (kg/kwh) ανά είδος καυσίµου Λιγνίτης Βορρά Λιγνίτης Νότου Σύνολο λιγνιτών Φυσικό Αέριο Πετρέλαιο ,55-0, ,40 0,45 0, ,30 1,48 1,33 0,47 0, ,31 1,49 1,34 0,43 0, ,31 1,49 1,33 0,43 0,75 Συντελεστής εκποµπής CO2 (kg/kwh) 2,00 1,50 1,00 0,50 0,00 Σύνολο λιγνιτών Φυσικό Αέριο Πετρέλαιο Καύσιµο Σχήµα 16. ιαγραµµατική απεικόνιση της διαχρονικής εξέλιξης των συντελεστών εκποµπών CO 2 (kg/kwh) ανά είδος καυσίµου εδοµένου ότι περί το έτος 2010 ορισµένες λιγνιτικές µονάδες προσεγγίζουν το τέλος της οικονοµικής διάρκειας ζωής, τίθεται το θέµα της αναπλήρωσή τους µε αντίστοιχες µονάδες µεγάλου βαθµού απόδοσης. Με βάση το γεγονός ότι η κατασκευής µιας µονάδας απαιτεί περίπου µια πενταετία, το θέµα της διερεύνησης της οικονοµικότητας καθώς και της περιβαλλοντικής επίδοσης των µονάδων είναι ιδιαίτερα σηµαντικό. Στο Σχήµα 17 παρουσιάζεται η διαχρονική εξέλιξη του βαθµού απόδοσης των σταθµών ηλεκτροπαραγωγής µε καύσιµο λιγνίτη. Για την περίπτωση µιας µονάδας 1000 MW, η οποία θα αντικαταστήσει παλαιές µονάδες συνολικά ίδιας ισχύος και µικρότερου βαθµού απόδοσης (~ 33%) και για καύσιµο λιγνίτη κατώτερης θερµογόνου ικανότητας 1400 kcal/kg, φυσική υγρασία 55% και περιεκτικότητα σε καύσιµο άνθρακα επί ξηρού δείγµατος 35 %, τα αντίστοιχα µεγέθη εκποµπών CO 2 για βαθµούς απόδοσης της νέας µονάδας 45% και 50%, καθώς και για τις µονάδες πετρελαίου και φυσικού αερίου δίνονται στον Πίνακα 4. Παρατηρείται δηλαδή µείωση των εκποµπών CO 2 κατά 41% στις νέες λιγνιτικές µονάδες βαθµού απόδοσης 45% και κατά 47% στις νέες µονάδες βαθµού απόδοσης 50%, σε σύγκριση µε τις παλαιές µονάδες

22 Βαθµός απόδοσης % Frimmersdorf: 150 MW η = 30.8% 1975 Neurath: 600 MW η = 36.6% 2002 Niederaußem: BoA 1,000 MW η > 43% Frimmersdorf: 300 MW η = 31.4% 1970 Niederaußem: 300 MW η = 35.8% Σχήµα17. ιαχρονική εξέλιξη του βαθµού απόδοσης µονάδων ηλεκτροπαραγωγής µε καύσιµο λιγνίτη Πίνακας 4. Σύγκριση εκποµπών παλαιών και νέων µονάδων λιγνίτη και µονάδων πετρελαίου και φυσικού αερίου. Εκποµπές CO 2 (kg/kwh) Παλαιές µονάδες (n~33%) 1,33 Νέα µονάδα n=45% 0,79 Νέα µονάδα n=50% 0,71 Πετρέλαιο 0,75 Φυσικό Αέριο 0,43 Με τις τρέχουσες τιµές επιβάρυνσης των εκποµπών CO 2 20 / t και σύµφωνα µε τους παραπάνω υπολογισµούς, η επιβάρυνση αυτή για τις παλαιές µονάδες αντιστοιχεί σε 0,027 /kwh, για τις νέες µονάδες βαθµού απόδοσης 45% σε 0,016 /kwh και για τις νέες µονάδες βαθµού απόδοσης 50% σε 0,014 /kwh. Επίσης, τότε η επιβάρυνση εκποµπών CO 2 των

23 σταθµών µε καύσιµο φυσικό αέριο θα είναι 0,009 /kwh δηλαδή κατά 35% µικρότερη από την επιβάρυνση για τις νέες µονάδες µε καύσιµο λιγνίτη βαθµού απόδοσης 50%. Τα συγκριτικά δεδοµένα επιβάρυνσης για τα διάφορα καύσιµα παρουσιάζονται στον Πίνακα 5. Πίνακας 5. Σύγκριση επιβάρυνσης εκποµπών CO 2 παλαιών και νέων µονάδων λιγνίτη και µονάδων πετρελαίου και φυσικού αερίου, για 20 / t CO 2 Επιβάρυνση εκποµπών CO 2 ( /kwh) για 20 / t CO 2 Παλαιές µονάδες (n~33%) 0,027 Νέα µονάδα n=45% 0,016 Νέα µονάδα n=50% 0,014 Πετρέλαιο 0,015 Φυσικό Αέριο 0,009 Εποµένως, µε βάση τα δεδοµένα του Σχήµατος 10 και την επιβάρυνση του περιβαλλοντικού κόστους των εκποµπών CO 2, το κόστος καυσίµου για τον σταθµό ηλεκτροπαραγωγής µε καύσιµο λιγνίτη, για βαθµό απόδοσης 45%, θα ανέλθει σε 0,019+0,016=0,035 /kwh, και για βαθµό απόδοσης 50% θα ανέλθει σε 0,019+0,014=0,033 /kwh. Αντίστοιχα, για τον σταθµό ηλεκτροπαραγωγής µε καύσιµο φυσικό αέριο το κόστος καυσίµου θα ανέλθει σε 0,039+0,009=0,048 /kwh. Τα αποτελέσµατα αυτά παρουσιάζονται διαγραµµατικά στο Σχήµα 14. Συµπερασµατικά, ακόµη και µε επιβάρυνση όλων των εκποµπών CO 2, ο σταθµός ηλεκτροπαραγωγής µε καύσιµο λιγνίτη, εµφανίζει µικρότερο κόστος καυσίµου από το σταθµό ηλεκτροπαραγωγής µε καύσιµο φυσικό αέριο ακόµη και για τις παλαιές µονάδες χαµηλού βαθµού απόδοσης. Η περίπτωση αυτή αποτελεί ουσιαστικά το δυσµενέστερο σενάριο κόστους καυσίµου για τις λιγνιτικές µονάδες αφού: (α) Οι τιµές του φυσικού αερίου αναµένεται να αυξηθούν στο µέλλον (β) Ο βαθµός απόδοσης των λιγνιτικών σταθµών, µε τις διαφαινόµενες τεχνολογικές εξελίξεις θα παρουσιάσει σηµαντική άνοδο και (γ) Οι τιµές εµπορίας ρύπων προβλέπεται να σταθεροποιηθούν σε χαµηλότερα επίπεδα στο µέλλον. Βέβαια, το συνολικό περιβαλλοντικό κόστος των εκποµπών CO 2 του σταθµού ηλεκτροπαραγωγής θα εξαρτηθεί από το ποσοστό κατά το οποίο οι εκποµπές θα έχουν υπερβεί τα καθορισµένα από τη νοµοθεσία όρια. Τα παραπάνω εξετάσθηκαν για την τυπική περίπτωση λιγνίτη κατώτερης θερµογόνου ικανότητας 1400 kcal/kg. Αν το λιγνίτης έχει µεγαλύτερη κατώτερη θερµογόνο ικανότητα όπως συµβαίνει σε πολλά λιγνιτικά κοιτάσµατα του ελληνικού χώρου, τότε η επιβάρυνση του κόστους καυσίµου λόγω των εκποµπών CO 2 θα είναι σαφώς µικρότερη

24 6 5 5,6 1,5 4,8 4, ,9 2,7 3,5 1,6 3,3 1,4 ΚΟΣΤΟΣ ΚΑΥΣΙΜΟΥ( /100kWh) ME ΕΠΙΒΑΡΥΝΣΗ CO2 20 /t CO2 2 4,1 3,9 ΚΟΣΤΟΣ ΚΑΥΣΙΜΟΥ ( /100kWh) ΧΩΡΙΣ ΕΠΙΒΑΡΥΝΣΗ CO2 1 1,9 1,9 1,9 0 ΠΕΤΡΕΛΑΙΟ ΦΥΣΙΚΟ ΑΕΡΙΟ ΛΙΓΝΙΤΗΣ η=33% ΛΙΓΝΙΤΗΣ η=45% ΛΙΓΝΙΤΗΣ η=50% Σχήµα 14. Κόστος καυσίµου ( ανά 100 kwh) για ηλεκτροπαραγωγή µε καύσιµο φυσικό αέριο και λιγνίτη για διάφορους βαθµούς απόδοσης χωρίς επιβάρυνση εκποµπών CO 2 (τιµές 2003) και µε επιβάρυνση 20 /t CO Συµπεράσµατα Από την εξέταση των βασικών οικονοµικών µεγεθών της εκµετάλλευσης των λιγνιτικών κοιτασµάτων και της ηλεκτροπαραγωγής για τα διάφορα ορυχεία της ΕΗ αλλά και συγκριτικά µε εναλλακτικά καύσιµα, προκύπτει η οικονοµικότητα της ηλεκτροπαραγωγής µε καύσιµο λιγνίτη. Επιπροσθέτως, ο Λιγνίτης παρουσιάζει και άλλα πλεονεκτήµατα ως στρατηγικής σηµασίας καύσιµο για την ΕΗ Α.Ε και τη χώρα: o Ασφάλεια τροφοδοσίας o Σταθερότητα τιµών έναντι των έντονων διακυµάνσεων των ανταγωνιστικών καυσίµων (πετρέλαιο, φυσικό αέριο) o Απασχόληση Περιφερειακή ανάπτυξη Ιδιαίτερα οι νέες µονάδες ηλεκτροπαραγωγής µε καύσιµο λιγνίτη, εµφανίζουν µεγάλο βαθµό απόδοσης και συνεπώς πλεονεκτούν τόσο από οικονοµική όσο και από περιβαλλοντική άποψη. Ακόµη και µε επιβάρυνση όλων των εκποµπών CO 2, ο σταθµός ηλεκτροπαραγωγής µε καύσιµο λιγνίτη, εµφανίζει µικρότερο κόστος καυσίµου από το σταθµό ηλεκτροπαραγωγής µε καύσιµο φυσικό αέριο

25 4. Βιβλιογραφία 1. Καβουρίδης Κ. (1997). Η Αξιοποίηση του Λιγνιτικού Κοιτάσµατος Πτολεµαϊδας, Σηµερινή κατάσταση και προοπτικές των λιγνιτωρυχείων του ΛΚΠ-Α µε την απελευθέρωση της αγοράς ηλεκτρικής ενέργειας, ιηµερίδα του Τ.Ε.Ε «Λιγνίτης και λοιπά στερεά καύσιµα της χώρα µας: Παρούσα κατάσταση και προοπτικές», Αθήνα Μαΐου. 2. Καβουρίδης Κ., Ακύλας Ν., Λεοντίδης Μ., Ρούµπος Χ. (2000). Η κατανοµή της ποιότητας λιγνίτη πολυστρωµατικών κοιτασµάτων και οι τεχνολογικές δυνατότητες αναβάθµισής της, 3 ο συνέδριο ορυκτού πλούτου, Αθήνα,22-24/11/ Κούκουζας, Κ., Κούκουζας, Ν. (2000). Κατάταξη των ελληνικών λιγνιτικών αποθεµάτων σύµφωνα µε το νέο σύστηµα των Ηνωµένων Εθνών, Ορυκτός Πλούτος, τεύχ. 117, σελ Azapagic A. (2004). Developing a framework for sustainable development indicators for the mining and minerals industry, Journal of Cleaner Production, 12, Down, C.G. & Stocks, J. (1977). Environmental Impact of Mining. London:Applied Science Publishers 6. Euracoal (2003). Coal- a safe, cost-effective and environmentally friendly energy, Jan., Brussels, Belgium. 7. Golosinski T, Boehm F. (1987). Continuous Surface Mining, proceedings of an International symposium, Edmonton, Trans Tech Publications. 8. Hilson G., Murck B. (2000). Sustainable development in the mining industry: clarifying the corporate perspective, Resources Policy 26, pp Kavourides C. (2000). Solid Fuels in the European Energy Market: The contribution of Lignite to the power generation in Greece, 9th MPES, Athens, Greece. 10. Kavouridis C., Leontidis M., Roumpos Ch., Liakoura K. (2000). The effect of dilution on lignite reserves estimation. Application in Ptolemais multi-seam deposits, Braunkohle,52(1): Leontidis M., Roumpos Ch. (2000). Lignite production - utilisation and technologies in Greece. Seminar V, Coal Utilisation and Technology, Turkey, April. 12. Leontidis M., Roumpos Ch., Dadswell J. (2001). Planning problems posed by unusual geological sequences [A question of geology], World Coal,10(8): Mining, Minerals and Sustainable Development (MMSD) Project (2002). Published by Earthscan for IIED and WBCSD. 14. Pavloudakis, F., Roumpos C. (2004). Evaluation of land reclamation and environmental protection strategies in open-pit lignite mines, Intl. Conf. on Advances in Mineral Resources Management and Environmental Geotechnology, Hania, Greece, 9-11 June 2004, pp Roumpos Ch., Vlachou A. (2003). Environmental restoration model and lignite mine exploitation - An integrated approach, 2nd International Conference on Ecological Protection of the Planet Earth, Bio-Environment and Bio-Culture, Sofia, Bulgaria, 5 8 June. 16. Sengupta, M. (1993). Environmental Impacts of Mining: Monitoring, Restoration and Control, CRC Press, p Vale E. (1998). Evaluation of mineral properties, Mining magazine Aug.:
