ΕΚΘΕΣΗ ΕΛΕΓΧΟΥ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ

Transcript

1 Τύπος Ελέγχου Αρχικός Περιοδικός Επανέλεγχος Πελάτης: ΔΗΜΟΣ ΑΡΓΙΘΕΑΣ Κατασκευαστής / Ιδιοκτήτης: - / ΔΗΜΟΣ ΑΡΓΙΘΕΑΣ Αντικείμενο Ελέγχου: Έλεγχος συμμόρφωσης προς τις απαιτήσεις ασφαλείας των Προτύπων και της Νομοθεσίας Τοποθεσία Επιθεώρησης: ΒΡΑΓΚΙΑΝΑ Ημερομηνίες Επιθεώρησης: ΠΑΡΑΛΑΒΗ ΤΕΚΜΗΡΙΩΣΗΣ: Επιθεωρητές: Ν. ΓΕΩΡΓΙΟΥ Προηγούμενο πιστοποιητικό: - Νομοθεσία / Πρότυπα Αναφοράς : ΥΑ 28492/ΦΕΚ 931/Β/2009 ΥΑ 27934/ΦΕΚ 2029/Β/ ΤΑΥΤΟΠΟΙΗΣΗ ΕΞΟΠΛΙΣΜΟΥ / ΧΩΡΟΥ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ / ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ: ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ 1177 Η παιδική χαρά δεν περικλείεται πλήρως με περίφραξη και έχει μια είσοδο. Ο χώρος πτώσης του εξοπλισμού καλύπτεται με χαλίκι. Εντός του χώρου της παιδικής χαράς υπάρχει ο κάτωθι εξοπλισμός: Εξοπλισμός Κατασκευαστής Δάπεδο Πτώσης Ηλικιακή ομάδα ΚΟΥΝΙΑ Χ 3 - ΧΑΛΙΚΙ 3+ ετών ΤΣΟΥΛΗΘΡΑ - ΧΑΛΙΚΙ 3+ ετών ΜΟΝΟΖΥΓΟ Χ 2 - ΧΑΛΙΚΙ 3+ ετών ΚΟΥΝΙΑ - ΧΑΛΙΚΙ 1,5+ ετών ΣΥΜΠΕΡΑΣΜA: Ικανοποιούνται οι απαιτήσεις του άρθρου 2 της Υ.Α /ΦΕΚ 2029/Β/ (Υφιστάμενη ΠΧ) Ικανοποιούνται οι απαιτήσεις του άρθρου 4 της ΥΑ 28492/ΦΕΚ 931/Β/2009 όπως έχει τροποποιηθεί. (Νέα ΠΧ) Πρέπει να αρθούν τα Ευρήματα / Παρατηρήσεις του παραρτήματος Β της έκθεσης ελέγχου ώστε να εκδοθεί το Πιστοποιητικό Συμμόρφωσης. Απαιτείται : ΓΡΑΠΤΗ ΤΕΚΜΗΡΙΩΣΗ / ΕΠΑΝΕΛΕΓΧΟΣ ΠΑΡΑΤΗΡΗΣΕΙΣ: Ευρήματα - Παρατηρήσεις & Φωτογραφίες στα Συνημμένα Παραρτήματα Ο Επιθεωρητής Υπεύθυνος Πιστοποίησης Ν. ΓΕΩΡΓΙΟΥ Δ. ΓΟΥΡΝΑΚΗΣ QF(IND-32-01)-03, Rev04, Σελίδα 1 από 20

2 ΣΗΜΕΙΑ ΕΛΕΓΧΟΥ (Παράγραφος του ΕΝ : 2008) ΕΛΕΓΧΘΗΚΕ* 4.1 Υλικά Σχεδιασμός και κατασκευή - Γενικά Δομική Αρτιότητα Προσβασιμότητα ενηλίκων Προστασία από πτώση - Τύποι προστασίας Κουπαστές Προστατευτικές μπάρες Φράγματα Απαιτήσεις ολικής λαβής Απαιτήσεις μερικής λαβής Κατάσταση επιφανειών εξοπλισμού Κινητά μέρη Προστασία από παγίδευση - Γενικά, ανοίγματα Παγίδευση της κεφαλής και του λαιμού Παγίδευση του ρουχισμού / μαλλιών Παγίδευση του σώματος Παγίδευση κνήμης και του άκρου ποδιού Παγίδευση των δακτύλων Ελεύθερο ύψος πτώσης Προσδιορισμός ελεύθερου χώρου (παθητική κίνηση) Διαστάσεις της επιφάνειας πρόσκρουσης Διαστάσεις του χώρου πτώσης Προστασία από τραυματισμούς στον ελεύθερο χώρο Προστασία από τραυματισμούς στον χώρο πτώσης Προστασία από τραυματισμό στην επιφάνεια πρόσκρουσης Απρόσμενα εμπόδια Σκάλες αναρρίχησης Σκάλες Ράμπες Απόκρημνα στοιχεία δραστηριότητας Συνδέσεις Αναλώσιμα εξαρτήματα Σχοινιά στερεωμένα στο ένα άκρο Δ/Ε Σχοινιά στερεωμένα και στα δύο άκρα Δ/Ε Συρματόσχοινα Δ/Ε Συρματόσχοινα με επένδυση Δ/Ε Συνθετικά σχοινιά Δ/Ε Αλυσίδες Θεμελιώσεις Δ/Ε Βαριές αναρτημένοι δοκοί Δ/Ε 6 Πληροφορίες Κατασκευαστή 7 Σήμανση Ο ΕΠΙΘΕΩΡΗΤΗΣ (*) : ελέγχθηκε, Δ/Ε : Δεν εφαρμόζεται Ν. ΓΕΩΡΓΙΟΥ QF(IND-32-01)-03, Rev04, Σελίδα 2 από 20

3 ΠΑΡΑΡΤΗΜΑ Α: ΓΕΝΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ 1. Ο O.T.A είναι υπεύθυνος για την Παιδική Χαρά και πρέπει να εφαρμόζει πρόγραμμα συντήρησης και λειτουργίας της παιδικής χαράς όπως προβλέπεται στο ΕΝ σύμφωνα με την Υ.Α /ΦΕΚ 2029/Β/ Η Παιδική Χαρά δεν διαθέτει κατάλληλη πινακίδα εισόδου σύμφωνα με την Υ.Α /ΦΕΚ 2029/Β/ Η Παιδική Χαρά δεν διαθέτει θύρα σύμφωνα με την Υ.Α /ΦΕΚ 2029/Β/ Η Παιδική Χαρά δεν περιβάλλεται πλήρως περιμετρικά από περίφραξη σύμφωνα με την Υ.Α /ΦΕΚ 2029/Β/ Εντός της Παιδικής Χαράς υπάρχει εξοπλισμός κατεστραμμένος που δεν χρησιμοποιείται. Ως εκ τούτου πρέπει να απομακρυνθεί από την Παιδική Χαρά. 6. Εντός της Παιδική Χαράς υπάρχει αυτοφυής βλάστηση. Πρέπει να πραγματοποιηθεί καθαρισμός της αυτοφυούς βλάστησης που υπάρχει εντός των ορίων της Παιδικής Χαράς. QF(IND-32-01)-03, Rev04, Σελίδα 3 από 20

4 ΠΑΡΑΡΤΗΜΑ Β : ΕΞΟΠΛΙΣΜΟΣ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ Τύπος Οργάνου : ΚΟΥΝΙΑ Νο1 Κατασκευαστής: - Μοντέλο / SN: -/- Ηλικίες / Αρ. Χρηστών: 3+ / - max Ύψος Πτώσης / Είδος Δαπέδου: 1,35m / Χαλίκι Εικόνα 1: Κούνια Νο1. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Η επιφάνεια πρόσκρουσης καλύπτεται από μη κατάλληλο υλικό απορρόφησης κρούσεων (χαλίκι). Πρέπει να τοποθετηθεί κατάλληλο υλικό απορρόφησης κρούσεων (π.χ. άμμος 0,2-2mm, βότσαλο 2-8mm σε βάθος 300mm ή συνθετικό δάπεδο). Η έκταση του δαπέδου απορρόφησης πρέπει να είναι κυκλική με ακτίνα ίση με 4,10m. 2. Η ελάχιστη απόσταση καθίσματος για κούνιες ενός σημείου ανάρτησης πρέπει να είναι τουλάχιστον 400mm ενώ αυτή είναι mm. 3. Ο τρόπος ανάρτησης του καθίσματος της κούνιας δεν είναι κατάλληλος. Οι συνδέσεις πρέπει να ασφαλίζονται έτσι ώστε να μη λύνονται από μόνες τους και επιπλέον πρέπει να προστατεύονται ώστε να μην είναι δυνατό να λυθούν χωρίς εργαλεία. 4. Για κούνιες ενός σημείου ανάρτησης το σημείο στερέωσης πρέπει να είναι τέτοιο ώστε τα μέσα στήριξης να μη συστρέφονται όταν η κούνια περιστρέφεται. 5. Οι αλυσίδες δεν είναι κατάλληλες καθώς οι αλυσίδες για τον εξοπλισμό παιχνιδοτόπων πρέπει να ανταποκρίνονται τουλάχιστον στις απαιτήσεις του ISO 1834 και να έχουν μέγιστο άνοιγμα 8,6mm σε κάθε κατεύθυνση εκτός από τα σημεία των συνδέσεων, όπου το μέγιστο άνοιγμα πρέπει να είναι μεγαλύτερο από 12mm ή μικρότερο από 8,6mm. 6. Ο χώρος πτώσης της κούνιας δεν επαρκεί περιμετρικά καθώς πρέπει να υπάρχει χώρος πτώσης σε ακτίνα 4,30m και απαλλαγμένος από εμπόδια. 7. Ο μεταλλικός σκελετός του οργάνου σε δύο σημεία του έχει υποστεί στρέβλωση. Στο ένα από αυτά έχει συγκολληθεί μεταλλικό εξωτερικό τμήμα προκειμένου να βελτιωθεί η μηχανική αντοχή του σκελετού. 8. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής) του μεταλλικού σκελετού της κούνιας. QF(IND-32-01)-03, Rev04, Σελίδα 4 από 20

5 9. Στο ελαστικό αυτοκινήτου που χρησιμοποιείται ως κάθισμα για την κούνια έχει στερεωθεί μέσω κοχλιών στην επιφάνεια του μεταλλική λαμαρίνα με αποτέλεσμα την μείωση της ικανότητας απορρόφησης κρούσεων του καθίσματος. 10. Βάση των ανωτέρω παρατηρήσεων συστήνεται η απομάκρυνση του οργάνου από την Παιδική Χαρά. QF(IND-32-01)-03, Rev04, Σελίδα 5 από 20

6 Τύπος Οργάνου : ΤΣΟΥΛΗΘΡΑ Κατασκευαστής: - Μοντέλο / SN: -/- Ηλικίες / Αρ. Χρηστών: 3+ / 1 max Ύψος Πτώσης / Είδος Δαπέδου: 1,10m / Χαλίκι Εικόνα 2: Τσουλήθρα. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Η επιφάνεια πρόσκρουσης καλύπτεται από μη κατάλληλο υλικό απορρόφησης κρούσεων (χαλίκι). Πρέπει να τοποθετηθεί κατάλληλο υλικό απορρόφησης κρούσεων (π.χ. άμμος 0,2-2mm, βότσαλο 2-8mm σε βάθος 300mm ή συνθετικό δάπεδο), το οποίο να εκτείνεται 1,50m περιμετρικά του εξοπλισμού και 1,00m στην ζώνη εξόδου της τσουλήθρας. 2. Ο χώρος πτώσης της τσουλήθρας δεν επαρκεί προς την πλευρά της μύλου που είναι κατεστραμμένος και δεν χρησιμοποιείται. 3. Ο χώρος πτώσης της τσουλήθρας επικαλύπτεται με τον χώρο πτώσης των δύο μονόζυγων. Πρέπει η απόσταση μεταξύ της τσουλήθρας και του μονόζυγου Νο1 να είναι τουλάχιστον 2,85m και του μονόζυγου Νο2 2,65m. 4. Συστήνεται να πραγματοποιηθεί κατάλληλη συντήρηση της ξυλείας του εξοπλισμού καθώς εμφανίζει φυσιολογική φθορά. QF(IND-32-01)-03, Rev04, Σελίδα 6 από 20

7 Τύπος Οργάνου : ΜΟΝΟΖΥΓΟ Νο1 Κατασκευαστής: - Μοντέλο / SN: -/- Ηλικίες / Αρ. Χρηστών: 3+ / 1 max Ύψος Πτώσης / Είδος Δαπέδου: 2,00m / Χαλίκι Εικόνα 3: Μονόζυγο Νο1. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Η επιφάνεια πρόσκρουσης καλύπτεται από μη κατάλληλο υλικό απορρόφησης κρούσεων (χαλίκι). Πρέπει να τοποθετηθεί κατάλληλο υλικό απορρόφησης κρούσεων (π.χ. άμμος 0,2-2mm, βότσαλο 2-8mm σε βάθος 400mm ή συνθετικό δάπεδο), το οποίο να εκτείνεται 1,85m περιμετρικά του μονόζυγου. 2. Δεν επαρκεί ο χώρος πτώσης του μονόζυγου προς την τσουλήθρα. Πρέπει περιμετρικά του μονόζυγου να παρέχεται χώρος πτώσης που να εκτείνεται σε απόσταση τουλάχιστον 1,85m. 3. Ο χώρος πτώσης του εξοπλισμού επικαλύπτεται με τον χώρο πτώσης της κούνιας Νο1. 4. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής) των οξειδωμένων τμημάτων του εξοπλισμού. 5. Ο σκελετός του μονόζυγου έχει υποστεί στρέβλωση. 6. Βάση των ανωτέρω παρατηρήσεων συστήνεται η απομάκρυνση του οργάνου από την Παιδική Χαρά. QF(IND-32-01)-03, Rev04, Σελίδα 7 από 20

8 Τύπος Οργάνου : ΜΟΝΟΖΥΓΟ Νο2 Κατασκευαστής: - Μοντέλο / SN: -/- Ηλικίες / Αρ. Χρηστών: 3+ / 1 max Ύψος Πτώσης / Είδος Δαπέδου: 1,70m / Χαλίκι Εικόνα 4: Μονόζυγο Νο2. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Η επιφάνεια πρόσκρουσης καλύπτεται από μη κατάλληλο υλικό απορρόφησης κρούσεων (χαλίκι). Πρέπει να τοποθετηθεί κατάλληλο υλικό απορρόφησης κρούσεων (π.χ. άμμος 0,2-2mm, βότσαλο 2-8mm σε βάθος 300mm ή συνθετικό δάπεδο), το οποίο να εκτείνεται 1,65m περιμετρικά του μονόζυγου. 2. Δεν επαρκεί ο χώρος πτώσης του μονόζυγου προς την κούνια Νο2. Πρέπει περιμετρικά του μονόζυγου να παρέχεται χώρος πτώσης που να εκτείνεται σε απόσταση τουλάχιστον 1,65m. 3. Ο χώρος πτώσης του εξοπλισμού επικαλύπτεται με τον χώρο πτώσης της τσουλήθρας. Πρέπει η απόσταση μεταξύ των δύο οργάνων να είναι τουλάχιστον 2,65m. 4. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής) των οξειδωμένων τμημάτων του εξοπλισμού. QF(IND-32-01)-03, Rev04, Σελίδα 8 από 20

9 Τύπος Οργάνου : ΚΟΥΝΙΑ Νο2 Κατασκευαστής: - Μοντέλο / SN: -/- Ηλικίες / Αρ. Χρηστών: 1,5+ / 2 max Ύψος Πτώσης / Είδος Δαπέδου: 1,20m / Χαλίκι Εικόνα 5: Κούνια Νο2. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Η επιφάνεια πρόσκρουσης καλύπτεται από μη κατάλληλο υλικό απορρόφησης κρούσεων (χαλίκι). Πρέπει να τοποθετηθεί κατάλληλο υλικό απορρόφησης κρούσεων (π.χ. άμμος 0,2-2mm, βότσαλο 2-8mm σε βάθος 300mm ή συνθετικό δάπεδο). 2. Ο χώρος πτώσης της κούνιας δεν επαρκεί προς την πλευρά δέντρου. Πρέπει εκατέρωθεν του άξονα αιώρησης του οργάνου να παρέχεται χώρος πτώσης που να εκτείνεται σε απόσταση τουλάχιστον 3,50m. 3. Ο χώρος πτώσης της κούνιας επικαλύπτεται με τον χώρο πτώσης του μονόζυγου. 4. Τα καθίσματα της κούνιας είναι ακατάλληλα. Πρέπει να πραγματοποιηθεί αντικατάσταση τους με καινούργια τα οποία να είναι κατασκευασμένα από κατάλληλο υλικό απορρόφησης κρούσεων. 5. Οι αλυσίδες για τον εξοπλισμό παιχνιδοτόπων πρέπει να ανταποκρίνονται τουλάχιστον στις απαιτήσεις του ISO 1834 και να έχουν μέγιστο άνοιγμα 8,6mm σε κάθε κατεύθυνση εκτός από τα σημεία των συνδέσεων, όπου το μέγιστο άνοιγμα πρέπει να είναι μεγαλύτερο από 12mm ή μικρότερο από 8,6mm. 6. Ο τρόπος ανάρτησης των καθισμάτων της κούνιας δεν είναι κατάλληλος. Οι συνδέσεις πρέπει να ασφαλίζονται έτσι ώστε να μη λύνονται από μόνες τους και επιπλέον πρέπει να προστατεύονται ώστε να μην είναι δυνατό να λυθούν χωρίς εργαλεία. 7. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής), των οξειδωμένων τμημάτων του μεταλλικού σκελετού της κούνιας. 8. Στην κούνια η απόσταση μεταξύ των στοιχείων ανάρτησης επί της οριζόντιας δοκού είναι 400mm. Η απόσταση μεταξύ των στοιχείων ανάρτησης των αλυσίδων στην οριζόντια δοκό πρέπει να είναι της απόστασης μεταξύ των σημείων στήριξης στο κάθισμα της κούνιας + 5 % του μήκους του στοιχείου ανάρτησης. 9. Βάση των ανωτέρω παρατηρήσεων συστήνεται η απομάκρυνση του οργάνου από την Παιδική Χαρά. QF(IND-32-01)-03, Rev04, Σελίδα 9 από 20

10 Τύπος Οργάνου : ΚΟΥΝΙΑ Νο3 Κατασκευαστής: - Μοντέλο / SN: -/- Ηλικίες / Αρ. Χρηστών: 3+ / 3 max Ύψος Πτώσης / Είδος Δαπέδου: 1,30m / Χαλίκι Εικόνα 6: Κούνια Νο3. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Η επιφάνεια πρόσκρουσης καλύπτεται από μη κατάλληλο υλικό απορρόφησης κρούσεων (χαλίκι). Πρέπει να τοποθετηθεί κατάλληλο υλικό απορρόφησης κρούσεων (π.χ. άμμος 0,2-2mm, βότσαλο 2-8mm σε βάθος 300mm ή συνθετικό δάπεδο). 2. Τα καθίσματα της κούνιας είναι ακατάλληλα. Πρέπει να πραγματοποιηθεί αντικατάσταση τους με καινούργια τα οποία να είναι κατασκευασμένα από κατάλληλο υλικό απορρόφησης κρούσεων. 3. Οι αλυσίδες για τον εξοπλισμό παιχνιδοτόπων πρέπει να ανταποκρίνονται τουλάχιστον στις απαιτήσεις του ISO 1834 και να έχουν μέγιστο άνοιγμα 8,6mm σε κάθε κατεύθυνση εκτός από τα σημεία των συνδέσεων, όπου το μέγιστο άνοιγμα πρέπει να είναι μεγαλύτερο από 12mm ή μικρότερο από 8,6mm. 4. Δεν επιτρέπεται να υπάρχουν αναρτημένα περισσότερα από δύο καθίσματα στην ίδια ζώνη αιώρησης. 5. Ο τρόπος ανάρτησης των καθισμάτων της κούνιας δεν είναι κατάλληλος. Οι συνδέσεις πρέπει να ασφαλίζονται έτσι ώστε να μη λύνονται από μόνες τους και επιπλέον πρέπει να προστατεύονται ώστε να μην είναι δυνατό να λυθούν χωρίς εργαλεία. 6. Πρέπει να βελτιωθεί η στήριξη του εξοπλισμού επί του εδάφους καθώς και των επιμέρους τμημάτων του σκελετού μεταξύ τους. 7. Πρέπει να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής), των οξειδωμένων τμημάτων του μεταλλικού σκελετού της κούνιας. 8. Η πίσω αριστερή κάθετη δοκός του μεταλλικού σκελετού της κούνιας έχει σπάσει και έχει συγκολληθεί με αποτέλεσμα να έχει επηρεαστεί η δομική αρτιότητα του σκελετού της κούνιας. 9. Βάση των ανωτέρω παρατηρήσεων συστήνεται η απομάκρυνση του οργάνου από την Παιδική Χαρά. QF(IND-32-01)-03, Rev04, Σελίδα 10 από 20

11 Τύπος Οργάνου : ΚΟΥΝΙΑ Νο4 Κατασκευαστής: - Μοντέλο / SN: -/- Ηλικίες / Αρ. Χρηστών: 3+ / 2 max Ύψος Πτώσης / Είδος Δαπέδου: 1,20m / Χαλίκι Εικόνα 7: Κούνια Νο4. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Η επιφάνεια πρόσκρουσης καλύπτεται από μη κατάλληλο υλικό απορρόφησης κρούσεων (χαλίκι). Πρέπει να τοποθετηθεί κατάλληλο υλικό απορρόφησης κρούσεων (π.χ. άμμος 0,2-2mm, βότσαλο 2-8mm σε βάθος 300mm ή συνθετικό δάπεδο), το οποίο να εκτείνεται σε απόσταση τουλάχιστον 3,60m εκατέρωθεν του άξονα αιώρησης της κούνιας. 2. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής), των οξειδωμένων τμημάτων του μεταλλικού σκελετού της κούνιας. 3. Στο σκελετό της κούνιας υπάρχουν ακάλυπτες βίδες που προεξέχουν >8mm. Συστήνεται είτε να κοπούν κατάλληλα είτε να καλυφθούν μόνιμα. QF(IND-32-01)-03, Rev04, Σελίδα 11 από 20

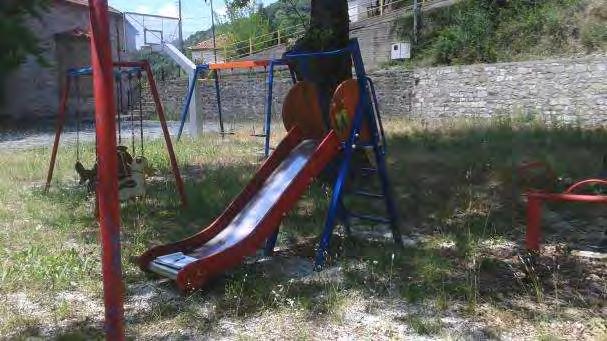

12 ΠΑΡΑΡΤΗΜΑ Γ : ΦΩΤΟΓΡΑΦΙΕΣ ΕΠΙΘΕΩΡΗΣΗΣ Εικόνα 8: Γενική άποψη της Παιδικής Χαράς. Εικόνα 9: Κατεστραμμένος μύλος εντός της Παιδικής Χαράς. QF(IND-32-01)-03, Rev04, Σελίδα 12 από 20

13 Εικόνα 10: Σκελετός κούνιας και κάθισμα κούνιας που δεν χρησιμοποιούνται εντός της Παιδικής Χαράς. QF(IND-32-01)-03, Rev04, Σελίδα 13 από 20

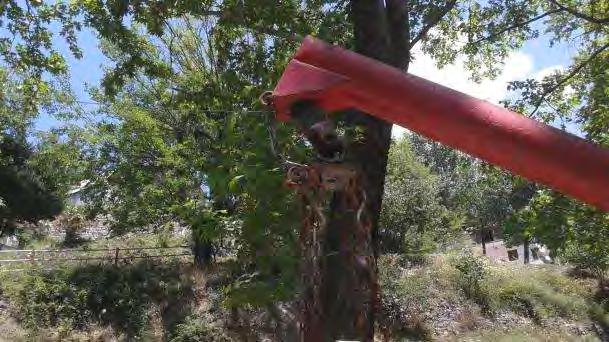

14 Εικόνα 11: Σύνδεσμός ανάρτησης κούνιας Νο1. Εικόνα 12: Κάθισμα κούνιας Νο1. QF(IND-32-01)-03, Rev04, Σελίδα 14 από 20

15 Εικόνα 13: Παραμορφώσεις του μεταλλικού σκελετού της κούνιας Νο1. QF(IND-32-01)-03, Rev04, Σελίδα 15 από 20

16 Εικόνα 14: Συστροφή αλυσίδων στην κούνια Νο1. Εικόνα 15: Επιφάνεια ξυλείας πλευρικών τοιχωμάτων στην τσουλήθρα. QF(IND-32-01)-03, Rev04, Σελίδα 16 από 20

17 Εικόνα 16: Ακατάλληλο κάθισμα και αλυσίδες στην κούνια Νο2. Εικόνα 17: Ακατάλληλος τρόπος ανάρτησης καθισμάτων στην κούνια Νο2. QF(IND-32-01)-03, Rev04, Σελίδα 17 από 20

18 Εικόνα 18: Ακατάλληλο κάθισμα και αλυσίδες στην κούνια Νο3. Εικόνα 19: Ακατάλληλος τρόπος ανάρτησης καθισμάτων στην κούνια Νο3. QF(IND-32-01)-03, Rev04, Σελίδα 18 από 20

19 Εικόνα 20: Πίσω αριστερή κάθετη δοκός στην κούνια Νο3. Εικόνα 21: Σήμανση καθισμάτων κούνιας Νο4. QF(IND-32-01)-03, Rev04, Σελίδα 19 από 20

20 Εικόνα 22: Ακάλυπτες βίδες στο σκελετό της κούνιας Νο4. QF(IND-32-01)-03, Rev04, Σελίδα 20 από 20
