1 Δοχεία αδρανείας Storatherm, Longtherm

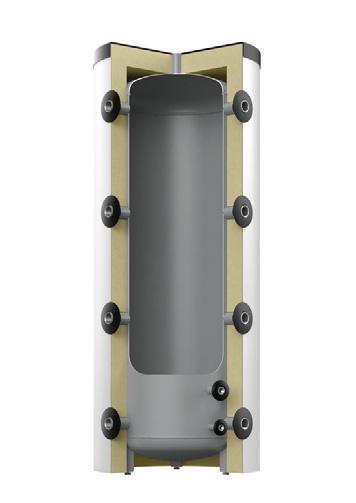

2 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm Heat Δοχεία αδρανείας Storatherm Heat δοχεία αδρανείας για θέρμανση και ψύξη Τα δοχεία αδρανείας Storatherm Heat καλύπτουν ένα ιδιαίτερα ευρύ φάσμα εφαρμογών. Στην ουσία, χρησιμεύουν στην αποθήκευση της θερμικής ενέργειας για την υποστήριξη των συστημάτων θέρμανσης. Ανάλογα με το μοντέλο, διαθέτουν επιπρόσθετη θυρίδα επιθεώρησης και προσφέρουν πολλές δυνατότητες σύνδεσης με μία ή περισσότερες επιπρόσθετες πηγές θερμότητας. Μέσω ενός ενσωματωμένου εναλλάκτη, μπορεί πχ. να γίνει η σύνδεση του ηλιακού κυκλώματος με το δοχείο αδρανείας ή, με τον αντίστοιχο εξοπλισμό, να συνδεθούν πολλές επιπρόσθετες πηγές θερμότητας στο σύστημα θέρμανσης. Ο πλήρης διαχωρισμός της παραγωγής θερμότητας από την κατανάλωσή της, μέσω ενός δοχείου αδρανείας προσφέρει μεγάλη άνεση, μέγιστη αξιοπιστία και ιδιαίτερη ευελιξία για ενδεχόμενες αλλαγές στον μελλοντικό εξοπλισμό του συστήματος θέρμανσης. Τα δοχεία αδρανείας Storatherm Heat είναι κατασκευασμένα από χάλυβα υψηλής ποιότητας με συνθετική εξωτερική επικάλυψη και διατίθενται σε μεγέθη από 200 έως λίτρα. Είναι εργοστασιακά εξοπλισμένα μαλακού αφρού 90 mm με χρωματιστό περίβλημα. Στα μεγάλα δοχεία αδρανείας Storatherm Heat ( l) η μόνωση διατίθεται ξεχωριστά. Μοντέλα δοχείων αδρανείας: Storatherm Heat HF : Βασικό μοντέλο Storatherm Heat HF /R : Μοντέλο με θυρίδα επιθεώρησης Storatherm Heat HF /1 : Μοντέλο με έναν εναλλάκτη Storatherm Heat HF /2 : Μοντέλο με δύο εναλλάκτες HF HF /R HF /1 HF /2

3 για θέρμανση Storatherm Heat δοχεία αδρανείας για εγκαταστάσεις θέρμανσης θερμοδοχεία από χάλυβα υψηλής ποιότητας S235JRG2 (RSt 37- έως 2000 l με αφαιρούμενη μόνωση μαλακού αφρού PU 90 mm και λευκό ή ασημί περίβλημα για εγκαταστάσεις ψύξης, τα δοχεία αδρανείας Storatherm διατίθενται (Τύπος H ). εσωτερικά ακατέργαστα, εξωτερικά με συνθετική επίστρωση μέγ. επιτρ. πίεση λειτουργίας θερμοδοχείου 3 bar (από 1500 λίτρα, 6 bar) μέγ. επιτρ. πίεση λειτουργίας εναλλάκτη 16 bar επιτρ. θερμοκρασία λειτουργίας θερμοδοχείου 95 C επιτρ. θερμοκρασία λειτουργίας εναλλάκτη 110 C Storatherm Heat HF... και H... Βασικό μοντέλο Storatherm Heat HF... /R και H... /R: Μοντέλο με θυρίδα επιθεώρησης, LK 150mm Storatherm Heat HF... /1 και H... /1: Μοντέλο με έναν εναλλάκτη για σύνδεση με μία επιπρόσθετη πηγή ενέργειας Storatherm Heat HF... /2 και H... /2: Μοντέλο με δύο εναλλάκτες για σύνδεση με δύο επιπρόσθετες πηγές ενέργειας Η αρχή λειτουργίας των δοχείων αδρανείας Τα δοχεία αδρανείας Reflex Storatherm λειτουργούν βάσει της αρχής διαστρωμάτωσης. Αυτό σημαίνει, ότι λειτουργούν σαν μια μπαταρία θερμότητας, η οποία διαχωρίζει χρονικά αλλά και υδραυλικά την παραγωγή θερμότητας από την κατανάλωσή της. Αυτό αποτελεί απαραίτητη προϋπόθεση για την επαρκή και αποτελεσματική παροχή ενέργειας από ηλιακά συστήματα, από συστήματα χρήσης απορριπτόμενης θερμότητας και άλλες συσκευές θέρμανσης, των οποίων η παραγωγή θερμότητας δεν συνδέεται με την ζήτηση. αποφόρτιση προσαγωγή θέρμανση Λέβητας Όταν διατίθεται θερμότητα από τον λέβητα (ή όποια άλλη συσκευή παραγωγής θερμότητας), τότε το δοχείο αδρανείας γεμίζει με ζεστό νερό. Ο λέβητας σταματά να λειτουργεί, όταν η θερμοκρασία επιστροφής είναι ίδια με την θερμοκρασία προσαγωγής. Ανεξάρτητα από την χρονική στιγμή που συμβαίνει αυτό, μπορεί να γίνει κατανάλωση του νερού του δοχείου αδρανείας σύμφωνα με τις απαιτήσεις του καταναλωτή, οποιαδήποτε στιγμή. Δοχείο αδρανείας Storatherm

4 Θερμοδοχεία & Εναλλάκτες θερμότητας Τεχνικά στοιχεία Δοχεία αδρανείας Storatherm Heat για συστήματα θέρμανσης θερμοδοχεία από χάλυβα υψηλής ποιότητας S235JRG2 (RSt 37- έως 2000 l με αφαιρούμενη μόνωση μαλακού αφρού PU 90 mm και λευκό ή ασημί περίβλημα για εγκαταστάσεις ψύξης, τα δοχεία αδρανείας Storatherm διατίθενται (Τύπος H ). εσωτερικά ακατέργαστα, εξωτερικά με συνθετική επίστρωση μέγ. επιτρ. πίεση λειτουργίας θερμοδοχείου 3 bar (από 1500 λίτρα, 6 bar) μέγ. επιτρ. πίεση λειτουργίας εναλλάκτη 16 bar επιτρ. θερμοκρασία λειτουργίας θερμοδοχείου 95 C επιτρ. θερμοκρασία λειτουργίας εναλλάκτη 110 C Storatherm Heat HF... και H... Βασικό μοντέλο Storatherm Heat HF... /R και H... /R: Μοντέλο με θυρίδα επιθεώρησης, LK 150mm Storatherm Heat HF... /1 και H... /1: Μοντέλο με έναν εναλλάκτη για σύνδεση με μία επιπρόσθετη πηγή ενέργειας Storatherm Heat HF... /2 και H... /2: Μοντέλο με δύο εναλλάκτες για σύνδεση με δύο επιπρόσθετες πηγές ενέργειας Τύπος HF: Μοντέλο με ενσωματωμένη μόνωση Τύπος H: Μοντέλο για χρήση σε εγκαταστάσεις ψύξης. Για τα μεγέθη 3000, 4000 και 5000 λίτρων η μόνωση για εγκαταστάσεις θέρμανσης πωλείται χωριστά (βλ. σελ. 20) H Ø D Storatherm Heat, Δοχεία αδρανείας, απλά Τύπος Κωδικός Ø D Ύψος H Συνδέσεις Ύψος διαγωνίου Βάρος λευκό ασημί mm mm 9 x σε κλίση mm kg HF Rp 1 ½ ,0 HF Rp 1 ½ ,0 HF Rp 1 ½ ,0 HF Rp 1 ½ ,0 HF Rp 1 ½ ,0 HF Rp 1 ½ ,0 HF Rp 1 ½ ,0 H Rp 1 ½ ,0 H Rp 1 ½ ,0 H Rp 1 ½ ,0 H Rp 1 ½ ,0 H Rp 1 ½ ,0 H Rp 1 ½ ,0 H Rp 1 ½ ,0 H Rp ,0 H Rp ,0 H Rp ,0

5 Δοχεία αδρανείας Storatherm Heat για συστήματα θέρμανσης (συνέχεια) Storatherm Heat Δοχεία αδρανείας με θυρίδα επιθεώρησης, LK 150 Τύπος Κωδικός Ø D Ύψος H Συνδέσεις Ύψος διαγωνίου Βάρος λευκό ασημί mm mm 9 x σε κλίση mm kg HF 300/R Rp 1 ½ ,0 HF 500/R Rp 1 ½ ,0 HF 800/R Rp 1 ½ ,0 HF 1000/R Rp 1 ½ ,0 HF 1500/R Rp 1 ½ ,0 HF 2000/R Rp 1 ½ ,0 H 300/R Rp 1 ½ ,0 H 500/R Rp 1 ½ ,0 H 800/R Rp 1 ½ ,0 H 1000/R Rp 1 ½ ,0 H 1500/R Rp 1 ½ ,0 H 2000/R Rp 1 ½ ,0 H 3000/R Rp ,0 H 4000/R Rp ,0 H 5000/R Rp ,0 Δυνατή η τοποθέτηση ηλεκτρικής φλαντζωτής αντίστασης EFHR και σπειροειδούς εναλλάκτη RWT1 Storatherm Heat Δοχεία αδρανείας με έναν εναλλάκτη Τύπος Κωδικός Ø D Ύψος H Συνδέσεις Ύψος διαγωνίου Βάρος Επιφ. εναλλάκτη λευκό ασημί mm mm 9 x σε κλίση mm kg m 2 HF 300/ Rp 1 ½ ,0 1,34 HF 500/ Rp 1 ½ ,0 1,88 HF 800/ Rp 1 ½ ,0 3,76 HF 1000/ Rp 1 ½ ,0 4,48 HF 1500/ Rp 1 ½ ,0 4,48 HF 2000/ Rp 1 ½ ,0 4,48 H 300/ Rp 1 ½ ,0 1,34 H 500/ Rp 1 ½ ,0 1,88 H 800/ Rp 1 ½ ,0 3,76 H 1000/ Rp 1 ½ ,0 4,48 H 1500/ Rp 1 ½ ,0 4,48 H 2000/ Rp 1 ½ ,0 4,48 H 3000/ Rp ,0 5,00 H 4000/ Rp ,0 6,00 H 5000/ Rp ,0 7,00

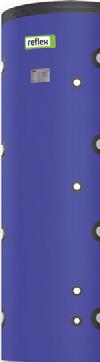

6 Θερμοδοχεία & Εναλλάκτες θερμότητας Τεχνικά στοιχεία Storatherm Heat Δοχεία αδρανείας για εγκαταστάσεις θέρμανσης (συνέχεια) Storatherm Heat Δοχεία αδρανείας με δύο εναλλάκτες Τύπος Κωδικός Ø D Ύψος H Συνδέσεις Ύψος διαγωνίου Βάρος Επιφ. εναλλακτών λευκό ασημί mm mm 9 x σε κλίση mm kg m 2 HF 500/ Rp 1 ½ ,17/1,88 HF 800/ Rp 1 ½ ,86/2,47 HF 1000/ Rp 1 ½ ,47/3,10 HF 1500/ Rp 1 ½ ,37/3,72 HF 2000/ Rp 1 ½ ,05 /3,72 H 500/ Rp 1 ½ ,17 / 1,88 H 800/ Rp 1 ½ ,86 / 2,47 H 1000/ Rp 1 ½ ,47 / 3,1 H 1500/ Rp 1 ½ ,37 / 3,72 H 2000/ Rp 1 ½ ,05 / 3,72 Reflex HWF συνθετικό περίβλημα πρόσθετο φορετό συνθετικό περίβλημα για τα δοχεία αδρανείας σε διάφορα χρώματα Τύπος Κωδικός μπλε ασημί πορτοκαλί HWF HWF HWF HWF HWF HWF HWF Μόνωση για τα δοχεία αδρανείας Storatherm Heat 3000, 4000 και 5000 λίτρων από μαλακό αφρό PU 90 mm με φορετό συνθετικό περίβλημα αφαιρούμενη, τοποθέτηση στην εγκατάσταση Τύπος Κωδικός λευκό πορτοκαλί μπλε ασημί HW HW HW
