1 ΤΕΧΝΙΚΗ ΟΔΗΓΙΑ ΤΕΧΝΙΚΟΥ ΕΠΙΜΕΛΗΤΗΡΙΟΥ ΕΛΛΑΔΑΣ Τ.Ο.Τ.Ε.Ε /2010 ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟ, ΘΕΡΜΟΤΗΤΑΣ & ΨΥΞΗΣ: ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΕ ΚΤΗΡΙΑ Σωτήριος Καρέλλας Εργαστήριο Ατμοκινητήρων και λεβήτων Σχολή Μηχανολόγων Μηχανικών Εθνικό Μετσόβιο Πολυτεχνείο Ηρώων Πολυτεχνείου 9, Ζωγράφου, Αθήνα URL:

2 Τι είναι συμπαραγωγή; Χωριστή Παραγωγή Συμπαραγωγή

3 Συμπαραγωγή χωριστά 100 MW CHP el =0,20 th =0,60 20 MW el 60 MW th 60 MW EL el =0,33 20 MW el tot =0,80 71 MW Heat th =0,85 60 MW th 100 MW Καύσιμο 131 MW Καύσιμο 100 MW CHP el =0,15 th =0,60 tot =0,75 15 MWel 60 MWth 34 MW 65 MW EL el =0,45 HEAT th =0,92 15 MWel 60 MWth 100 MW καύσιμο Έχει η συμπαραγωγή μόνο πλεονεκτήματα; 99 MW καύσιμο

4 Περιεχόμενα (1/2) 1) ΕΙΣΑΓΩΓΗ ΣΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ KAI ΘΕΡΜΟΤΗΤΑΣ (ΣΗΘ) 2) ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ 3) ΣΥΣΤΗΜΑΤΑ ΣΗΘ 4) ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΡΙΠΑΡΑΓΩΓΗΣ ΓΙΑ ΚΑΛΥΨΗ ΗΛΕΚΤΡΙΚΩΝ, ΘΕΡΜΙΚΩΝ ΚΑΙ ΨΥΚΤΙΚΩΝ ΦΟΡΤΙΩΝ ΣΕ ΚΤΗΡΙΑ 5) ΤΡΟΦΟΔΟΤΗΣΗ ΜΟΝΑΔΩΝ ΣΗΘ ΜΕ ΑΕΡΙΑ ΚΑΥΣΙΜΑ 6) ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΜΕ ΤΑ ΔΙΚΤΥΑ ΔΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

5 Περιεχόμενα (2/2) 7) ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΜΕ ΤΑ ΔΙΚΤΥΑ ΔΙΑΝΟΜΗΣ ΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ 8) ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΔΙΑΣΤΑΣΗ ΤΗΣ ΣΗΘ 9) ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΣΤΑ ΚΤΗΡΙΑ

6 1. ΕΙΣΑΓΩΓΗ ΣΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ KAI ΘΕΡΜΟΤΗΤΑΣ Ηλεκτροπαραγωγικός σταθμός (ΣΗΘ) Καύσιμο για ηλεκτροπαραγωγή 66.6 μον. καυσίμου βαθμός απόδοσης 45 % 30 μον. ηλεκτρισμού Μονάδα ΣΗΘ 114 μον. καυσίμου 94 μον. καυσίμου Καύσιμο για θέρμανση 47 μον. καυσίμου βαθμός απόδοσης 95 % 45 μον. ηλεκτρισμού Λέβητας Ξεχωριστή παραγωγή Ολικός β. απόδοσης: 66 % ΣΗΘ Ολικός β. απόδοσης: 80 %

7 1. ΕΙΣΑΓΩΓΗ ΣΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ KAI ΘΕΡΜΟΤΗΤΑΣ (ΣΗΘ) Πλεονεκτήματα (1/2) Η ΣΗΘ βελτιώνει την παροχή ενέργειας προς όλους τους καταναλωτές, ενώ ταυτόχρονα ωφελεί την Εθνική Οικονομία, αφού έχει: Αυξημένη απόδοση μετατροπής και χρήσης της Ενέργειας. Η ΣΗΘ είναι η πλέον αποτελεσματική και αποδοτική μορφή ηλεκτροπαραγωγής με την ταυτόχρονη παραγωγή θερμικής ενέργειας. Μικρότερες εκπομπές προς το περιβάλλον, ιδιαίτερα του CO 2, του σημαντικότερου αερίου στο οποίο οφείλεται η κλιματική αλλαγή. Σημαντική εξοικονόμηση οικονομικών πόρων, παρέχοντας πρόσθετη ανταγωνιστικότητα στη βιομηχανία και στις εμπορικές επιχειρήσεις, καθώς η ηλεκτρική ενέργεια και η θερμότητα παρέχονται σε προσιτές τιμές.

8 1. ΕΙΣΑΓΩΓΗ ΣΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ KAI ΘΕΡΜΟΤΗΤΑΣ (ΣΗΘ) Πλεονεκτήματα (2/2) Σημαντική ευκαιρία ώστε να προωθηθούν αποκεντρωμένες λύσεις ηλεκτροπαραγωγής, όπου οι σταθμοί ΣΗΘ σχεδιάζονται να ανταποκρίνονται στις ανάγκες των τοπικών καταναλωτών, παρέχοντας υψηλή απόδοση, αποφεύγοντας απώλειες μεταφοράς και αυξάνοντας την ευελιξία στη χρήση του συστήματος. Το πλεονέκτημα αυτό είναι ιδιαίτερα σημαντικό, όταν το φυσικό αέριο χρησιμοποιείται ως κύριο καύσιμο. Βελτιωμένη ασφάλεια παροχής, που μειώνει τις πιθανότητες οι καταναλωτές να μείνουν χωρίς ηλεκτρική ή/ και θερμική ενέργεια. Μειωμένη ανάγκη καυσίμων, σε σχέση με τη χωριστή παραγωγή ηλεκτρικής και θερμικής ενέργειας, μειώνοντας την εξάρτηση από εισαγωγές. Αυξημένη απασχόληση, αφού η ανάπτυξη των συστημάτων ΣΗΘ δημιουργεί νέες θέσεις εργασίας.

9 1. Ν.2244/ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ Νόμοι «Ρύθμιση θεμάτων ηλεκτροπαραγωγής από ΑΠΕ και από συμβατικά καύσιμα και άλλες διατάξεις» 2. Ν.2273/1999 «Για την απελευθέρωση της αγοράς ηλεκτρικής ενέργειας» 3. Ν.3175/2003 «Αξιοποίηση του γεωθερμικού δυναμικού, τηλεθέρμανση και άλλες διατάξεις»

10 4. Ν.3468/ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ Νόμοι «Παραγωγή Ηλεκτρικής Ενέργειας από Ανανεώσιμες Πηγές Ενέργειας (ΑΠΕ) και ΣΗΘ Υψηλής Απόδοσης (ΣΗΘΥΑ) και λοιπές διατάξεις» 5. Ν.3734/2009 «Προώθηση της συμπαραγωγής δύο ή περισσότερων χρήσιμων μορφών ενέργειας, ρύθμιση ζητημάτων σχετικών με το υδροηλεκτρικό έργο Μεσοχώρας και άλλες διατάξεις» 6. Ν.3851/2010 «Επιτάχυνση της ανάπτυξης των ΑΠΕ για την αντιμετώπιση της κλιματικής αλλαγής και άλλες διατάξεις»

11 7. Ν.4001/ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ Νόμοι «Για τη λειτουργία Ενεργειακών Αγορών Ηλεκτρισμού και Φυσικού Αερίου, για Έρευνα, παραγωγή και δίκτυα μεταφοράς Υδρογοναθράκων και άλλες ρυθμίσεις» 8. Ν.4067/2012 «Νέος Οικοδομικός Κανονισμός» 9. Ν.4122/2013 «Ενεργειακή Απόδοση Κτιρίων Εναρμόνιση με την Οδηγία 2010/31/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου και άλλες διατάξεις»

12 10. Ν.4254/ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ Νόμοι «Μέτρα στήριξης και ανάπτυξης της Ελληνικής Οικονομίας στο πλαίσιο εφαρμογής του Ν. 4046/2012 και άλλες διατάξεις» 11. Ν.4414/2016 «Νέο καθεστώς στήριξης των σταθμών παραγωγής Η.Ε. από ΑΠΕ και ΣΗΘΥΑ- Διατάξεις για το νομικό και λειτουργικό διαχωρισμό των κλάδων προμήθειας και διανομής στην αγορά του ΦΑ και άλλες διατάξεις»

13 2. ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ Νόμοι Ν.4414/2016 (1/2) Ο Ν.4414/2016 εφαρμόζεται ένα νέο καθεστώς στήριξης της παραγωγής ηλεκτρικής ενέργειας από ΑΠΕ και ΣΗΘΥΑ, με βασική επιδίωξη τη σταδιακή ενσωμάτωση και συμμετοχή των νέων μονάδων ΑΠΕ και ΣΗΘΥΑ στην αγορά ηλεκτρικής ενέργειας καθώς και της βελτίωσης η οικονομική τους αποδοτικότητά στη βάση της υποστήριξης λειτουργίας της παραγόμενης ενέργειας που λαμβάνουν τα εν λόγω έργα. Ειδικότερα προβλέπονται συγκεκριμένες διατάξεις για τον υπολογισμό της διαφορικής προσαύξησης των έργων που έχουν υποχρέωση συμμετοχής στην αγορά ηλεκτρικής ενέργειας, καθώς και τα όρια σε επίπεδο εγκατεστημένης ισχύος των σταθμών που εξαιρούνται από τις υποχρεώσεις αυτές και τι ισχύει για τις περιπτώσεις αυτοπαραγωγών (παρ. 5 και παρ. 16 του άρθρου 3).

14 2. ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ Νόμοι Ν.4414/2016 (2/2) Στο άρθρο 4 και στην παράγραφο 1β αναφέρονται οι Τιμές Αναφοράς σε /ΜWh για την παραγωγή ηλεκτρικής ενέργειας για τις διαφορετικές κατηγορίες σταθμών ΣΗΘΥΑ. Επιπρόσθετα στο άρθρο 4 και στην παράγραφο 1γ και 1στ περιγράφονται αναλυτικά ο τρόπος προσδιορισμού των ΜΤΦΑ, ο μαθηματικός τύπος που εφαρμόζεται για την Προσαρμογή Τιμής (Π.Τ.), η οποία προκύπτει με βάση τους πρότυπους βαθμούς απόδοσης της εγκατάστασης και την τρέχουσα τιμή αγοράς φυσικού αερίου, καθώς και η διαδικασία με την οποία καθορίζεται για τον αντίστοιχο σταθμό Σ.Η.Θ.Υ.Α. εάν ο παραγωγός ως Χρήστης Φ.Α. είναι πελάτης παραγωγής ηλεκτρικής ενέργειας ή όχι, καθώς και σε ποια από τις κατηγορίες του άρθρου 3 της Υ.Α.15641/ εντάσσεται ο σταθμός αυτός, ενώ στην παράγραφο 1δ παρατίθεται πίνακας με τους πρότυπους βαθμούς αναφοράς που λαμβάνονται υπόψη.

15 2. ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ YA ΦΕΚ Β 3955/ Μεθοδολογία υπολογισμού της ειδικής τιμής αγοράς τεχνολογιών ανανεώσιμων πηγών ενέργειας και συμπαραγωγής ηλεκτρισμού και θερμότητας υψηλής απόδοσης, κριτήρια και περιορισμοί χορήγησης της προσαύξησης ανάπτυξης ετοιμότητας συμμετοχής στην αγορά και διαδικασία χορήγησής της, καθώς και διαδικασία απομείωσης της λειτουργικής ενίσχυσης για τους σταθμούς που έχουν λάβει επενδυτική ενίσχυση κατ εφαρμογή των άρθρων 3, 5 και 6 του Ν. 4414/2016. Η ΥΑ της 9ης Δεκεμβρίου 2016 παρουσιάζει την αναλυτική μεθοδολογία υπολογισμού της ειδικής τιμής αγοράς για σταθμούς ΣΗΘΥΑ με εγκατεστημένη ισχύ ίσης και μεγαλύτερης των 500kWe, και τα κριτήρια και περιορισμούς χορήγησης της προσαύξησης ανάπτυξης ετοιμότητας συμμετοχής στην αγορά για τους σταθμούς αυτούς, καθώς και τη μεθοδολογία απομείωσης της λειτουργικής ενίσχυσης σε περίπτωση λήψης επενδυτικής ενίσχυσης για όλους τους σταθμούς ΣΗΘΥΑ

16 2. ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΓΙΑ ΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ, ΣΗΘ, ΣΤΗΝ ΕΛΛΑΔΑ ΥΑ ΦΕΚ 4068/ «Τύπος και περιεχόμενο συμβάσεων λειτουργικής ενίσχυσης σταθερής τιμής σταθμών ΑΠΕ και ΣΗΘΥΑ (πλήν υβριδικών σταθμών) στο διασυνδεδεμένο Σύστημα και το διασυνδεδεμένο Δίκτυο, σύμφωνα με την παρα 3 του άρθρου 10 του Ν. 4414/2016» Η ΥΑ παρουσιάζει λεπτομερώς τον τύπο και το περιεχόμενο σύμβασης λειτουργικής ενίσχυσης, με σταθερή τιμή, σταθμών ΣΗΘΥΑ στο διασυνδεδεμένο Σύστημα και το διασυνδεδεμένο Δίκτυο της χώρας με εγκατεστημένη μικρότερης των 500kWe.

17 Συνολικός βαθμός απόδοσης ΣΗΘ (%) Laboratory of Steam Boilers and Thermal Plants 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Κόστος επένδυσης ( /kwe)

18 Βαθμός απόδοσης (%) Laboratory of Steam Boilers and Thermal Plants 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Συνολικός βαθμός απόδοσης Ηλεκτρικός βαθμός απόδοσης GT Τεχνολογίες

19 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Παλινδρομικές μηχανές Αεριομηχανές κύκλου OTTO Μηχανή DIESEL

20 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Αεριοστρόβιλοι. Q B Πηγή Θερµότητας Εναλλάκτης P el. Q Th C T G G Εναλλάκτης ή Λ.Α.Θ. Q Th Ρευστό από και προς διεργασίες Αεριοστρόβιλος ανοικτού κύκλου Αεριστρόβιλος κλειστού κύκλου

21 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Μικροστρόβιλοι

22 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Μηχανές ORC και Stirling

23 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Κυψέλες καυσίμου

24 Ηλεκτρική ισχύς (σε % της εισερχόµενης ισχύος) Laboratory of Steam Boilers and Thermal Plants 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ P el Ατμοστρόβιλος απομάστευσης. Q Th Σύµπλεξη. Q Cond. Q Cond 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% σ = 10 σ = 4 σ = 2 σ = 1,5 Μονάδα µε αποµ. και συµπυκνωτή (σ = 2 - ) Πλήρες φορτίο Teilllast σ = 1 σ = 0,8 s = 0,6 Επέκταση λειτουργίας λόγω της σύµπλεξης (σ = 0,25 - οο ) s = 0,4 σ = 0,2 0% 20% 40% 60% 80% 100% Ωφέλιµη Θερµότητα (σε % της εισρχόµενης ισχύος) Λειτουργία µονάδας µε στρόβιλο αντίθλιψης (σ = 0,25). Q Th

25 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Προτεινόμενες τεχνολογίες ΣΗΘ Συγκριτικός Πίνακας συστημάτων ΣΗΘ για κτήρια ΕΛΑΧΙΣΤΗ ΟΝΟΜΑΣΤΙΚΗ ΜΕΓΙΣΤΗ ΟΝΟΜΑΣΤΙΚΗ ΗΛΕΚΤΡΙΚΟΣ ΘΕΡΜΙΚΟΣ ΟΛΙΚΟΣ ΒΑΣΙΚΟ ΣΥΣΤΗΜΑ ΣΗΘ ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ ΒΑΘΜΟΣ ΑΠΟΔΟΣΗΣ ΒΑΘΜΟΣ ΑΠΟΔΟΣΗΣ ΒΑΘΜΟΣ ΑΠΟΔΟΣΗΣ C % % % (kw) (kw) MHXANH OTTO ,5 0,2 MHXANH DIESEL ,7 0,2 ΑΕΡΙΟΣΤΡΟΒΙΛΟΣ ,6 1,1 ΠΟΙΟΤΗΤΑ ΘΕΡΜΟΤΗΤΑ Σ Θ.Ν Α.Χ.Π Θ.Ν Α.Χ.Π Θ.Ν Α.Χ.Π Α.Μ.Π ΘΕΡΜΟΚΡΑΣΙΑ ΕΞΟΔΟΥ ΚΑΥΣΑΕΡΙΩΝ ( o C) ΜΙΚΡΟΣΤΡΟΒΙΛΟΣ ,2 0,5 Θ.Ν Κύκλος ORC και STIRLING ,1 0,4 Θ.Ν ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ 5 συνήθως 30 αλλά και έως Θ.Ν A.X.Π Α.Μ.Π ΑΤΜΟΣΤΡΟΒΙΛΟΣ 0,07 Α.Χ.Π ΑΠΟΜΑΣΤΕΥΣΗΣ 0.57 Α.Μ.Π

26 3. ΣΥΣΤΗΜΑΤΑ ΣΗΘ Προτεινόμενες τεχνολογίες ΣΗΘ ΕΙΔΟΣ ΚΤΗΡΙΟΥ ΠΕΡΙΟΧΗ ΙΣΧΥΟΣ kw e ΜΟΝΟΚΑΤΟΙΚΙΕΣ 5 50 ΠΡΟΤΕΙΝΟΜΕΝΗ ΜΟΝΑΔΑ ΣΥΜΠΑΡΑΓΩΓΗΣ ΜΗΧΑΝΗ ΟΤΤΟ ΜΗΧΑΝΗ STIRLING ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ ΚΤΗΡΙΑ ΓΡΑΦΕΙΩΝ ΑΘΛΗΤΙΚΟΙ ΧΩΡΟΙ ΠΙΣΙΝΕΣ ΜΗΧΑΝΗ ΟΤΤΟ ΜΗΧΑΝΗ DIESEL ΜΗΧΑΝΗ ΟΤΤΟ ΜΗΧΑΝΗ DIESEL ΑΕΡΙΟΣΤΡΟΒΙΛΟΣ ΠΟΛΥΚΑΤΟΙΚΙΕΣ ΜΙΚΡΟΣΤΡΟΒΙΛΟΣ ΜΗΧΑΝΗ ΟΤΤΟ ΜΗΧΑΝΗ DIESEL ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ ΕΜΠΟΡΙΚΑ ΚΕΝΤΡΑ ΜΗΧΑΝΗ ΟΤΤΟ ΜΗΧΑΝΗ DIESEL ΑΕΡΙΟΣΤΡΟΒΙΛΟΣ ΜΗΧΑΝΗ ΟΤΤΟ ΜΙΚΡΟΣΤΡΟΒΙΛΟΣ ΕΚΠΑΙΔΕΥΤΗΡΙΑ ΜΗΧΑΝΗ DIESEL ΜΗΧΑΝΗ ΟΤΤΟ ΑΕΡΙΟΣΤΡΟΒΙΛΟΣ ΜΗΧΑΝΗ DIESEL ΝΟΣΟΚΟΜΕΙΑ ΑΕΡΙΟΣΤΡΟΒΙΛΟΣ ΑΤΜΟΣΤΡΟΒΙΛΟΣ (για μεγάλη ισχύ) ΜΗΧΑΝΗ ΟΤΤΟ ΜΗΧΑΝΗ DIESEL ΞΕΝΟΔΟΧΕΙΑ ΑΕΡΙΟΣΤΡΟΒΙΛΟΣ ΑΤΜΟΣΤΡΟΒΙΛΟΣ (για μεγάλη ισχύ)

27 4. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΡΙΠΑΡΑΓΩΓΗΣ ΓΙΑ ΚΑΛΥΨΗ ΗΛΕΚΤΡΙΚΩΝ, ΘΕΡΜΙΚΩΝ ΚΑΙ ΨΥΚΤΙΚΩΝ ΦΟΡΤΙΩΝ ΣΕ ΚΤΗΡΙΑ Ενσωμάτωση τεχνολογιών ψύξης σε συστήματα συμπαραγωγής Σύστημα ΣΗΘ με ψύκτη απορρόφησης Σύστημα παραγωγής ηλεκτρισμού θέρμανσης και ψύξης με ψύκτη προσρόφησης και κύκλο Rankine

28 5. ΤΡΟΦΟΔΟΤΗΣΗ ΜΟΝΑΔΩΝ ΣΗΘ ΜΕ ΑΕΡΙΑ ΚΑΥΣΙΜΑ Σύνδεση Συστημάτων ΣΗΘ με Φυσικό Αέριο Πιέσεις τροφοδοσίας μονάδων ΣΗΘ Δίκτυο Διανομής Μέσης Πίεσης Χαμηλής Πίεσης Χαμηλής Πίεσης Χαμηλής Πίεσης Τύπος Σταθμού Πίεση Πίεση τροφοδοσίας εσωτερικής Ρύθμισης και Μέτρησης Παροχής εγκατάστασης Φ.Α. 19 bar MR-IND 1 bar ή 2 bar 4 bar MRS 300 mbar 4 bar Μετρητής 25 mbar 25 mbar Μετρητής 25 mbar

29 5. ΤΡΟΦΟΔΟΤΗΣΗ ΜΟΝΑΔΩΝ ΣΗΘ ΜΕ ΑΕΡΙΑ ΚΑΥΣΙΜΑ Σχηματικό διάγραμμα σταθμού υποβιβασμού της πίεσης από το δίκτυο των 19 bar

30 6. ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΜΕ ΤΑ ΔΙΚΤΥΑ ΔΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Περιπτώσεις λειτουργίας συστημάτων ΣΗΘ Θεωρητικά, υπάρχουν τέσσερις βασικοί τύποι και περιπτώσεις λειτουργίας στους οποίους διακρίνονται οι μονάδες παραγωγής των συστημάτων ΣΗΘ 1) να καλύπτει τις απαιτήσεις του ηλεκτρικού φορτίου βάσης και του αντίστοιχου θερμικού φορτίου της εγκατάστασης του καταναλωτή. 2) την παραγωγή ηλεκτρικής ενέργειας, επιπλέον των απαιτήσεων του συνολικού ηλεκτρικού φορτίου της εγκατάστασης του καταναλωτή, η οποία εγχέεται (πωλείται) προς το δίκτυο διανομής ενώ ολόκληρη η παραγόμενη θερμική ισχύς της χρησιμοποιείται για την ικανοποίηση των απαιτήσεων του θερμικού φορτίου της εγκατάστασης του καταναλωτή

31 6. ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΜΕ ΤΑ ΔΙΚΤΥΑ ΔΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Περιπτώσεις λειτουργίας συστημάτων ΣΗΘ 3) την παραγωγή ηλεκτρικής ενέργειας, με ή χωρίς εξαγωγή (πώληση) προς το δίκτυο διανομής, ενώ η παραγόμενη θερμική ισχύς χρησιμοποιείται για την ικανοποίηση των απαιτήσεων του θερμικού φορτίου της εγκατάστασης και η επιπρόσθετη θερμική ισχύς χρησιμοποιείται για την ικανοποίηση των θερμικών φορτίων άλλων καταναλωτών 4) την παραγωγή ηλεκτρικής ενέργειας η οποία εγχέεται ολοκληρωτικά στο δίκτυο διανομής, χωρίς να χρησιμοποιείται για την ικανοποίηση των απαιτήσεων του ηλεκτρικού φορτίου των εγκαταστάσεων των καταναλωτών (σύνδεση παραγωγού ηλεκτρικής ενέργειας). Η ηλεκτρική ισχύς που απαιτείται για την ικανοποίηση του ηλεκτρικού φορτίου της εγκατάστασης του καταναλωτή παρέχεται από το δίκτυο διανομής διαμέσου διαφορετικής σύνδεσης (σύνδεση καταναλωτή ηλεκτρικής ενέργειας).

32 6. ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΜΕ ΤΑ ΔΙΚΤΥΑ ΔΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Περιπτώσεις λειτουργίας συστημάτων ΣΗΘ Στην Ελλάδα εφαρμόζεται κύρια η τελευταία περίπτωση λειτουργίας (iv), ενώ αναμένεται μαζί με την πρώτη περίπτωση λειτουργίας (i) να αποτελέσει τη βασική λειτουργική πρακτική και σε πολλά μελλοντικά συστήματα ΣΗΘ,. Συνδυασμός των περιπτώσεων (i) & (iv) μπορεί να υπάρξει στην περίπτωση λειτουργίας του συστήματος ΣΗΘ ως σταθμού αυτοπαραγωγού καθώς και σε σχήμα συμψηφισμού της παραγόμενης και εγχεόμενης ηλεκτρικής ενέργειας με την καταναλισκόμενη.

33 7. ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΜΕ ΤΑ ΔΙΚΤΥΑ ΔΙΑΝΟΜΗΣ ΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Αναφορικά με το νομοθετικό πλαίσιο που διέπει τις άδειες διανομής θερμικής ενέργειας, αυτό περιγράφεται μέχρις στιγμής με το άρθρο 14 του Ν.3175/2003 «Αξιοποίηση του γεωθερμικού δυναμικού, τηλεθέρμανση και άλλες διατάξεις» (ΦΕΚ Α 207/ ), όπως αυτό τροποποιήθηκε και ισχύει με την παρ.12 του άρθρου 37 του ν. 3734/2003 (ΦΕΚ Α 8/ ). Ωστόσο το ειδικό πλαίσιο με τις αντίστοιχες κανονιστικές πράξεις που θα πρέπει να ρυθμίζει το πλαίσιο αδειοδότησης, λειτουργίας, κριτήρια αξιολόγησης και τη λήψη αδειών διανομής θερμικής ενέργειας, καθώς και τα σχετικά με τις μεθοδολογίες τιμολόγησης και χρεώσεων χρήσης δικτύου εκκρεμεί.

34 7. ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΜΕ ΤΑ ΔΙΚΤΥΑ ΔΙΑΝΟΜΗΣ ΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Ουσιαστικά για την παραγωγή και διανομή αποκλειστικά θερμικής ενέργειας, θα πρέπει να προβλέπεται να χορηγείται είτε Ενιαία Άδεια Παραγωγής και Διανομής Θερμικής Ενέργειας, αλλά με διακριτούς όρους και προϋποθέσεις για την κάθε δραστηριότητα είτε και διακριτές άδειες. Αν η θερμική ενέργεια που διανέμεται σε τρίτους παράγεται από εγκαταστάσεις συμπαραγωγής ηλεκτρικής ενέργειας και θερμότητας, θα πρέπει να προβλεφθεί να χορηγείται διακριτή Άδεια Συμπαραγωγής Ηλεκτρικής ενέργειας και Θερμότητας και Άδεια Διανομής Θερμικής Ενέργειας. Ιδιαίτερης σημασίας για τα συστήματα ΣΗΘ θα είναι η τυχόν πρόβλεψη στο πλαίσιο λειτουργίας της αγοράς θερμικής ενέργειας η δυνατότητα πρόσβασης αυτών σε τμήμα του δικτύου διανομής θερμικής ενέργειας που ανήκει σε άλλον κάτοχο Άδειας Διανομής Θερμικής Ενέργειας.

35 8. ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΔΙΑΣΤΑΣΗ ΤΗΣ ΣΗΘ Εκπομπές Όπως σε όλες τις διαδικασίες καύσης υπάρχουν περιβαλλοντικές επιπτώσεις, έτσι και στην περίπτωση της ΣΗΘ, μπορεί να προκληθεί τοπική αύξηση των εκπομπών NO x και CO, σε σχέση με τη χωριστή παραγωγή ηλεκτρικής και θερμικής ενέργειας. Όμως σε εθνικό επίπεδο η χρήση συστημάτων ΣΗΘ παράγει σημαντικά λιγότερους ρύπους από τη χωριστή παραγωγή ηλεκτρικής αλλά και θερμικής ενέργειας. Οι κύριες εκπομπές συστημάτων ΣΗΘ είναι παρόμοιες με αυτές που εκλύονται από την καύση όλων των υδρογονανθράκων: διοξείδιο του άνθρακα CO 2 μονοξείδιο του άνθρακα CO διοξείδιο του θείου SO 2 οξείδιο του αζώτου NO x άκαυστοι υδρογονάνθρακες C n H m

36 Θόρυβος και κραδασμοί Στις μονάδες ΣΗΘ που τοποθετούνται σε υπόγεια των κτηρίων ή σε μηχανοστάσια δεν απαιτείται η εγκατάσταση ακουστικού περιβλήματος, αφού εφαρμόζονται οι ίδιες τεχνικές μείωσης του θορύβου με τις υπόλοιπες εγκαταστάσεις υποδομών, που απαιτούν: 8. ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΔΙΑΣΤΑΣΗ ΤΗΣ ΣΗΘ ακουστικό αποσβεστήρα στους αγωγούς εισαγωγής-εξαγωγής αέρα στον χώρο καύσης, χρήση ηχομονωτικών υλικών στους τοίχους. αντικραδασμικά ελάσματα έδρασης αντικραδασμικούς συνδέσμους με τα δίκτυα σωληνώσεων Στην περίπτωση υπαίθριας εγκατάστασης της μονάδας ΣΗΘ επιβάλλεται ο περιορισμός του θορύβου στο χώρο εγκατάστασης της, χρησιμοποιώντας ένα ακουστικό περίβλημα, το οποίο θα μειώσει το επίπεδο θορύβου κατά τουλάχιστον 25 db (A). Έτσι, συχνά απαιτείται, για την αντιμετώπιση του θορύβου και των κραδασμών, η τοποθέτηση της μονάδας ΣΗΘ και των συστημάτων ελέγχου σε μονωμένο κιβώτιο (container) με σιγαστήρες στους αγωγούς εισαγωγής και εξαγωγής αέρα και στους εξαεριστήρες. Η εγκατάσταση αυτή, με τις διπλές ηχομονωτικές πόρτες και χωρίς άλλα ανοίγματα, μειώνει το επίπεδο θορύβου της μονάδας συμπαραγωγής σε 30 db (A) σε απόσταση 60 m από το μονωμένο κιβώτιο.

37 Στάδια απόφασης επιλογής/διαστασιολόγησης συστημάτων ΣΗΘ 1. Προμελέτη - Ενεργειακή διαγνωστική (energy audit) Καταγραφή υπάρχοντος συστήματος Εφαρμογή μέτρων εξοικονόμησης (π.χ. μόνωση οροφής/περιβλήματος, βελτίωση υπαρχόντων συστημάτων) Καταγραφή θερμικών / ηλεκτρικών / ψυκτικών καταναλώσεων (δημιουργία προφίλ με το ελάχιστο εφικτό χρονικό βήμα) Καθορισμός δυνατοτήτων διασύνδεσης με δίκτυα ηλεκτρισμού / καυσίμων. 2. Τεχνο-οικονομική μελέτη Επιλογή συστημάτων ΣΗΘ 3. Εξασφάλιση ομαλής κάλυψης ενεργειακών απαιτήσεων και συνθηκών άνεσης. 4. Ελαχιστοποίηση περιβαλλοντικών επιπτώσεων.

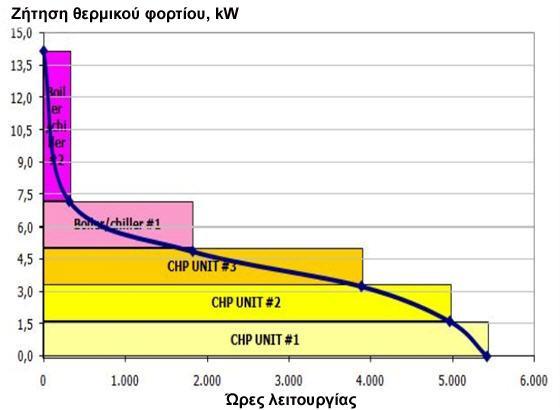

38 9. ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΣΤΑ ΚΤΗΡΙΑ ΑΠΑΙΤΟΥΜΕΝΟΙ ΥΠΟΛΟΓΙΣΜΟΙ ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ ΣΗΘ

39 9. ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΣΤΑ ΚΤΗΡΙΑ Μέθοδος Διαστασιολόγησης Εγκατάστασης ΣΗΘ σε κτήρια 1) Ενεργειακή καταγραφή 2) Επιλογή εξοπλισμού και διαστάσεων

40 9. ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΣΥΣΤΗΜΑΤΩΝ ΣΗΘ ΣΤΑ ΚΤΗΡΙΑ Κόστος επένδυσης Κόστος λειτουργίας και συντήρησης Οικονομική αξιολόγηση εγκατάστασης ΣΗΘ σε κτήρια Είναι το άθροισμα της αγοράς του συστήματος ΣΗΘ ή τριπαραγωγής, της σύνδεσης με τα δίκτυα παροχής καυσίμου και ηλεκτρικής ενέργειας, των φίλτρων στο τμήμα καυσαερίων, των αγωγών, καλωδίων, συστημάτων ελέγχου και, τέλος, όλων των απαιτούμενων μηχανολογικών και περιβαλλοντικών μελετών. Το κόστος καυσίμου της μηχανής ΣΗΘ (ή/και τριπαραγωγής) αποτελεί το κύριο λειτουργικό κόστος. Λειτουργικό όφελος Η διαφορά μεταξύ λειτουργικών εσόδων και λειτουργικών εξόδων.

41 Παραδείγματα - Αεροδρόμιο Μονάχου Laboratory of Steam Boilers and Thermal Plants

42 MW MW MW Παραδείγματα - Αεροδρόμιο Μονάχου Laboratory of Steam Boilers and Thermal Plants Χρήση Ενέργειας (2003) Θερμότητα 150 GWh Ψύξη 40,5 GWh Ηλ. Ενέργεια 207,6 GWh Αντιστοιχεί σε: Πόλη με έως Κατοίκους έως Μονοκατοικίες Ιαν Θέρμανση Ψύξη Ηλεκτρισμός Φεβ Μαρ Απρ Μάιος Ιούν Ιούλ Αυγ Σεπτ Οκτ Νοε Δεκ

43 Παραδείγματα - Αεροδρόμιο Μονάχου Laboratory of Steam Boilers and Thermal Plants Ενεργειακή λειτουργία του αεροδρομίου Συνθήκες: Ασφάλεια εφοδιασμού καυσίμου και ενέργειας με χρήση διαφόρων, ανεξαρτήτων ενεργειακών πηγών: Φυσικό αέριο, Πετρέλαιο, Τηλεθέρμανση, Ρεύμα Ασφάλεια παροχής και οικονομικότητα της παραγωγής ενέργειας και της διανομής ενέργειας για τα διάφορα φορτία, όπως βάσης, μέσο φορτίο και αιχμές με κατάλληλο ευέλικτο σύστημα.

44 Παραδείγματα - Αεροδρόμιο Μονάχου Laboratory of Steam Boilers and Thermal Plants Θερμικός σταθμός : Παραγωγή ρεύματος και τηλεθέρμανσης 7 μηχανές Gas-Diesel με 1,58 MWe 1,73 MW therm 2 μηχανές Gas-Otto με 3,72 MWe 4,60 MW therm Συμπαραγωγή Ρεύμα ασφαλείας Παράλληλη λειτουργία με το δίκτυο Κάλυψη βασικού φορτίου του αεροδρομίου Το επιπλέον ηλεκτρικό ρεύμα το δίδει το δίκτυο Λόγω συμπαραγωγής, συνολική απόδοση της τάξης των 78-86% Οι μηχανές εκκινούν με τη βοήθεια πεπιεσμένου αέρα Ελάχιστη πίεση αέρα 30 bar Ενδιάμεση αποθήκευση του αέρα σε ειδικά δοχεία πίεσης Εμβολοφόροι συμπιεστές

45 Παραδείγματα - Αεροδρόμιο Μονάχου Laboratory of Steam Boilers and Thermal Plants Θερμικές Μηχανές Gas-Diesel Gas-Otto Πεπιεσμένος αέρας Συμπιεστές Δοχεία πίεσης

46 Παραδείγματα - Αεροδρόμιο Μονάχου Θερμότητα από την συμπαραγωγή Θερμό νερό 130 C Χρήση θερμότητας Laboratory of Steam Boilers and Thermal Plants Χρήση θερμότητας Κάλυψη θερμικών αναγκών στο δίκτυο τηλεθέρμανσης Θερμότητα για ψύκτες απορρόφησης Για την παραγωγή τηλεψύξης (Βασικό φορτίο) Δύο ψύκτες απορρόφησης (Single-Effect), Με παραγόμενη ψυκτική ισχύ 1,8 MW Double-Effect ψύκτες απορρόφησης 2,6 MW παραγόμενη ψυκτική ισχύ Ψύξη του θερμού νερού μέχρι60 C Αποθήκευση θερμότητας Χρήση της πλεονάζουσας θερμότητας από τη θερμή μηχανή Κάλυψη αιχμών: Εξαρτάται από την εξωτερική θερμοκρασία και την καθημερινή μεταβολή της χρήσης θερμότητας του ψύκτη απορρόφησης και του δικτύου τηλεθέρμανσης Χρήση 10 «αποθηκών θερμότητας» των 90 m 3. Δυνατότητα αποθήκευσης 30 GJ 83 MWh (σε DT=80 K)

47 Παραδείγματα - Αεροδρόμιο Μονάχου Χρήση θερμότητας Laboratory of Steam Boilers and Thermal Plants Ψύκτης απορρόφησης (single effect) Θερμό νερό 120/95 C Ψυχρό νερό 12/6 C Νερό ψύξης 27/35 C 1,8 MW ψυκτική ισχύ Αποθήκευση θερμότητας Ζεστό νερό 130/50 C Θερμότητα 83 MWh 47

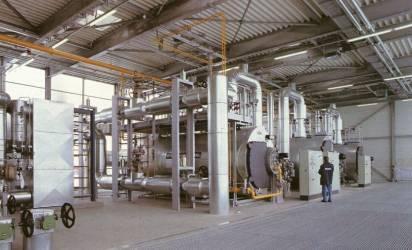

48 Παραδείγματα - Αεροδρόμιο Μονάχου Laboratory of Steam Boilers and Thermal Plants Κάλυψη των μέσων και υψηλών αιχμών Παραγωγή θερμότητας Μέση αιχμή: Τηλεθέρμανση Χρήση τηλεθέρμανσης από τη μονάδα ΣΗΘ Zolling Λήψη θερμότητας: Τέσσερις εναλλάκτες με δυνατότητα μεταφοράς θερμικής ισχύος 10 MW ο καθένας είναι εγκατεστημένες. Υψηλές Αιχμές: Λέβητας πετρελαίου και ΦΑ Χρήση ΦΑ ή πετρελαίου στους λέβητες Ισχύος: 2 x 8,0 MW και 1 x 5,0 MW Χρήση τους ανάλογα με τη ζήτηση.

49 Παραδείγματα - Αεροδρόμιο Μονάχου Παραγωγή ψύξης Laboratory of Steam Boilers and Thermal Plants Βασικό φορτίο Ψύκτες απορρόφησης Standard-Single-Effect Single-Effect/Double-Lift 2 x Single-Effect σε σειρά Ψυκτική ισχύς 2 x 1,82 MW 1 x 2,5 MW 2 x 2,65 MW Αιχμή Ψύκτες με μηχανικό συμπιεστή Με υπερπληρωτή. 3 x 5,75 MW Με κοχλιωτό συμπιεστή 1 x 1,2 MW Συνολική ψυκτική ισχύς 29,9 MW

50 Παραδείγματα - Αεροδρόμιο Μονάχου Laboratory of Steam Boilers and Thermal Plants Παραγωγή ψύξης Βασικό φορτίο Ψύκτες απορρόφησης Αιχμή Ψυκτικές μηχανές με υπερτοφοδότηση και με κοχλιωτό συμπιεστή

51 Ηλεκτρική ισχύς [MW] Θερμική ισχύς [MW] Παραδείγματα - Αεροδρόμιο Μονάχου Laboratory of Steam Boilers and Thermal Plants Λειτουργία του ενεργειακού συστήματος Παραγωγή ηλ. ενέργειας Αποθήκευση ενέργειας: Για τις αιχμές Από το δίκτυο ηλεκτρικής ενέργειας Από μονάδες συμπαραγωγής 0 0:00 3:00 6:00 9:00 12:00 15:00 18:00 21:00 Ώρα Αποθήκευση θερμότητας Λέβητας Χρήση αποθηκευμένης θερμότητας Θερμική ζήτηση Τηλεθέρμανση ΣΗΘ Μονάδες συμπαραγωγής 0 0:00 3:00 6:00 9:00 12:00 15:00 18:00 21:00 Ώρα

52 Θερμική ισχύς [MW] Wärmeleistung [MW] Laboratory of Steam Boilers and Thermal Plants Θέρμανση - Ψύξη Βελτιστοποιημένη λειτουργία Ετήσιο φορτίο Αποθήκευση Speicher θερμότητας 100 Kessel Λέβητας Τηλεθέρμανση Fernwärme Heizwärmebedarf Θερμική ζήτηση Προσδιδόμενη Antriebswärme θερμότητα στους für Absorptionskälteanlagen ψύκτες απορρόφησης BHKW Μονάδες συμπαραγωγής Ώρες Jahresstunden

53 10. ΠΑΡΑΔΕΙΓΜΑΤΑ Κτήριο κλινικής Παραδοχές Απαίτηση παραγωγής ΖΝΧ για 200 άτομα ημερησίως Απαιτούμενο θερμικό φορτίο 18 ώρες ημερησίως Θεωρούμε πως το υπάρχον συμβατικό σύστημα θέρμανσης αποτελείται από λέβητα Φ.Α. με βαθμό απόδοσης 85 %.

54 10. ΠΑΡΑΔΕΙΓΜΑΤΑ Κτήριο κλινικής Υπολογισμός ενεργειακής κατανάλωσης Ημερήσια κατανάλωση ζεστού νερού του κτηρίου (lt) 200 x 60 = Ημερήσια κατανάλωση θερμικής ενέργειας (kwh) (μάζα νερού x Cp νερού (4,18 kj/kg) x (60-10)) και μετατροπή σε kwh από kj 697 Ώρες ημερήσιας παραγωγής θερμότητας (h) 12 Απαιτούμενη ωφέλιμη θερμική ισχύς (kwth) (ημερήσια κατανάλωση θερμικής ενέργειας/ώρες ημερήσιας παραγωγής θερμότητας) 58 Προσαύξηση ίση με 20%, λόγω απωλειών δικτύων (kwth) 69.6 Ονομαστική ισχύς του λέβητα, Qκ (kwth) (συνολική ισχύς με προσαύξηση/ βαθμός απόδοσης λέβητα) 82

55 10. ΠΑΡΑΔΕΙΓΜΑΤΑ Κτήριο κλινικής Χαρακτηριστικά συστήματος ΣΗΘ (ΜΕΚ) Ηλεκτρικός βαθμός απόδοσης (%) 32 Θερμικός βαθμός απόδοσης (%) 48 Ολικός βαθμός απόδοσης (%) 80 Ονομαστική ηλεκτρική ισχύς (kw e ) 46.4 Ονομαστική θερμική ισχύς (kw th ) 69.6 Προσδιδόμενη ισχύς καυσίμου (kw th ) 145 Ειδικό κόστος επένδυσης ( /kw e ) 1200 Κόστος επένδυσης ( ) 55680

56 10. ΠΑΡΑΔΕΙΓΜΑΤΑ Κτήριο κλινικής Στοιχεία λειτουργίας συστήματος ΣΗΘ Παραγόμενη ηλεκτρική ενέργεια (kwh e ) ,0 Τιμή πώλησης ηλεκτρικής ενέργειας ( /MWh e ) (από Ν. 4254) Έσοδα από πώληση ηλεκτρικής ενέργειας ( ) (παραγόμενη ηλεκτρική ενέργεια x 19950,5 τιμή πώλησης ηλεκτρικής ενέργειας) Κατανάλωση Φ.Α. ΣΗΘ (kw th ) (ώρες x προσδιδόμενη ισχύς καυσίμου) ,0 Κόστος Φ.Α. ΣΗΘ ( ) (κατανάλωση Φ.Α. επί τιμή αγοράς Φ.Α.) 17782,8 Κατανάλωση Φ.Α. συμβατικού συστήματος (kw th ) ,0 Κόστος Φ.Α. συμβατικού συστήματος ( ) 8535,7 Ετήσιο όφελος από λειτουργία ΣΗΘ ( ) (Έσοδα από πώληση ηλεκτρικής ενέργειας 10703,4 + Κόστος Φ.Α. συμβατικού συστήματος Κόστος Φ.Α. ΣΗΘ) Περίοδος αποπληρωμής (έτη) 5.2

57 10. ΠΑΡΑΔΕΙΓΜΑΤΑ Ξενοδοχείο Παραδοχές Μέση ζήτηση ηλεκτρικού φορτίου 48 kw Θερμικό φορτίο (θέρμανση και ΖΝΧ) 90 kw για το 75% της ετήσιας διάρκειας Θεωρούμε σταθερή ηλεκτρική και θερμική κατανάλωση για λόγους απλούστευσης Οι ανάγκες καλύπτονται από λέβητα με καύσιμο πετρέλαιο diesel και παροχή ηλεκτρικής ενέργειας από το δίκτυο

58 10. ΠΑΡΑΔΕΙΓΜΑΤΑ Ξενοδοχείο Χαρακτηριστικά συστήματος ΣΗΘ Θεωρούμε πως το σύστημα διαστασιολογείται ώστε να καλύπτει επακριβώς τα θερμικά και ηλεκτρικά φορτία του ξενοδοχείου Ηλεκτρικός βαθμός απόδοσης (%) 31,3 Θερμικός βαθμός απόδοσης (%) 58,8 Ολικός βαθμός απόδοσης (%) 90,1 Ονομαστική ηλεκτρική ισχύς (kw e ) 48 Ονομαστική θερμική ισχύς (kw th ) 90 Προσδιδόμενη ισχύς καυσίμου (kw th ) 153 Ειδικό κόστος επένδυσης ( /kw e ) 2291 Κόστος επένδυσης ( ) Ετήσια έξοδα συντήρησης μονάδας ΣΗΘ ( ) 1800

59 10. ΠΑΡΑΔΕΙΓΜΑΤΑ Ξενοδοχείο Στοιχεία λειτουργίας συστήματος ΣΗΘ (1/2) Παραγόμενη ηλεκτρική ενέργεια (kwh e ) (ηλεκτρική ισχύς x ώρες λειτουργίας) Τιμή πώλησης ηλεκτρικής ενέργειας ( /MWh e ) (από Ν. 4254) Έσοδα από πώληση ηλεκτρικής ενέργειας ( ) (παραγόμενη ηλεκτρική ενέργεια 29562,77 x τιμή πώλησης ηλεκτρικής ενέργειας) Κόστος από αγορά ηλεκτρικής ενέργειας ( ) (καταναλισκόμενη ηλεκτρική 36266,4 ενέργεια x τιμή αγοράς ηλεκτρικής ενέργειας) Κατανάλωση Φ.Α. ΣΗΘ (kw th ) (ώρες x προσδιδόμενη ισχύς καυσίμου) Κόστος Φ.Α. ΣΗΘ ( ) (κατανάλωση Φ.Α. επί τιμή αγοράς Φ.Α.) 28145,88 Κατανάλωση diesel συμβατικού συστήματος (kw th )

60 10. ΠΑΡΑΔΕΙΓΜΑΤΑ Ξενοδοχείο Στοιχεία λειτουργίας συστήματος ΣΗΘ (2/2) Κόστος diesel συμβατικού συστήματος ( ) 93135,7 Ετήσιο όφελος από λειτουργία ΣΗΘ ( ) (Έσοδα από πώληση ηλεκτρικής ,0 ενέργειας - Κόστος από αγορά ηλεκτρικής ενέργειας + Κόστος diesel συμβατικού συστήματος Κόστος Φ.Α. ΣΗΘ Κόστος συντήρησης ΣΗΘ + Κόστος συντήρησης συμβατικού συστήματος) Περίοδος αποπληρωμής (έτη) 1,92

61 Ευχαριστώ για την προσοχή σας
