NIMBUS M NET - ΕΝΣΩΜΑΤΩΜΕΝΗ ΤΕΧΝΟΛΟΓΙΑ MONOBLOC

Transcript

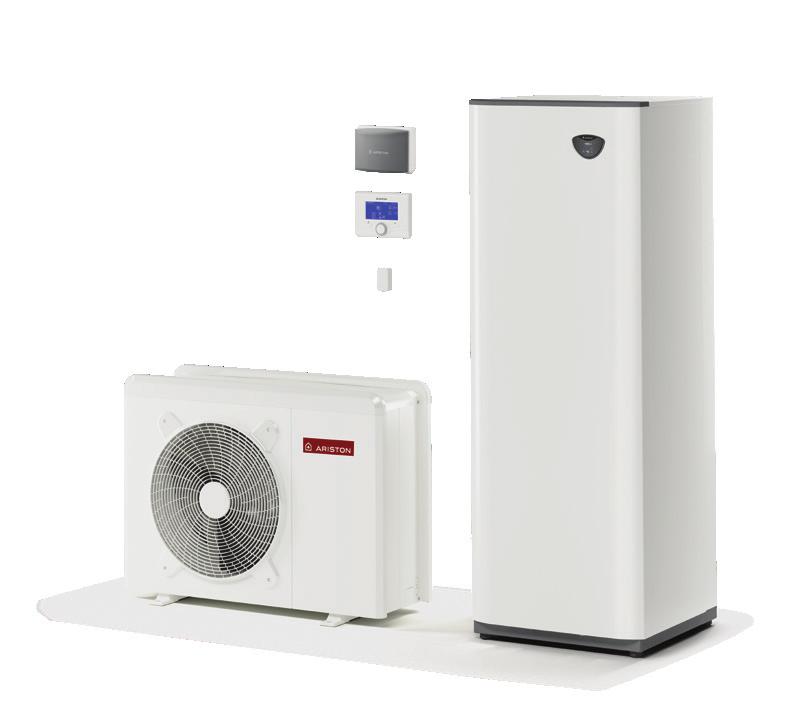

1 NIMBUS M NET - ΕΝΣΩΜΑΤΩΜΕΝΗ ΤΕΧΝΟΛΟΓΙΑ MONOBLOC Το παρακάτω διάγραμμα αναφέρεται στο μοντέλο NIMBUS COMPACT 50 2Z M NET (όλα τα εξαρτήματα περιλαμβάνονται σαν ) - Αυτό το μοντέλο σας επιτρέπει να διαχειριστείτε δύο ζώνες θερμοκρασίας ζεστού / κρύου και έναν κύλινδρο ζεστού νερού χρήσης 180 λίτρων. 1 / ΕΝΣΥΡΜΑΤΟΣ ΕΞΩΤΕΡΙΚΟΣ ΑΙΣΘΗΤΗΤΡΑΣ Ανιχνεύει επακριβώς την εξωτερική θερμοκρασία, ένα θεμελιώδη παράγοντα στη σωστή ρύθμιση της θερμοκρασίας 2 / ΕΛΕΓΧΟΣ INVERTER Εξασφαλίζει βέλτιστη ρύθμιση συχνότητας και ισχύ τμηματικών φορτίσεων, ελαχιστοποιώντας τους κύκλους on/off στο σύστημα 3 / ΑΝΕΜΙΣΤΗΡΑΣ Βελτιωμένο σχέδιο για μείωση του θορύβου και των κραδασμών και αύξηση της απόδοσης και της αξιοπιστίας 4 / ΔΙΠΛΟΣ ΠΕΡΙΣΤΡΟΦΙΚΟΣ ΣΥΜΠΙΕΣΤΗΣ DC INVERTER Mέγιστη απόδοση με τμηματικές φορτίσεις και, σε πολύ ψυχρά κλίματα, υψηλή ισχύ εξόδου 5 / ΠΛΑΚΟΕΙΔΗΣ ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΑΕΡΟΣ/ΝΕΡΟΥ 6 / ΑΝΑΛΟΓΙΚΗ ΑΝΤΛΙΑ ΚΥΚΛΟΦΟΡΙΑΣ ΣΥΣΤΗΜΑΤΟΣ ΥΨΗΛΗΣ ΑΠΟΔΟΣΗΣ ΚΛΑΣΗΣ Α Πάνω από 5 m κεφαλή διαθέσιμη για το σύστημα σε ονομαστικές συνθήκες για το μοντέλο Compact 7 / ΘΕΡΜΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ ΑΕΡΙΟΥ/ΝΕΡΟΥ (ΕΞΑΤΜΙΣΤΗΣ) ΜΕ ΕΥΘΕΙΑ ΠΤΕΡΥΓΙΑ ΚΑΙ ΕΠΕΞΕΡΓΑΣΙΑ BLUE FIN Μεγάλη επιφάνεια θερμικής εναλλαγής και μέγιστη αντίσταση στη παγωνιά Εξωτερική μονάδα και εξωτερικός αναλογικός αισθητήρας Θερμοκρασία Inverter 7 3 Επιλεγμένη θερμοκρασία 1016 mm Χωρίς τεχνολογία inverter Χρόνος mm 374 mm 1 48 /

2 Εσωτερική μονάδα, Sensys και Light Gateway 8 / SENSYS Πλήρης έλεγχος του συστήματος Διάταξη διαμόρφωσης ελέγχου θερμοκρασίας δωματίου Εκθέσεις ημερήσιας, εβδομαδιαίας και μηνιαίας κατανάλωσης mm mm 1701 mm 9 / LIGHT GATEWAY Eπιτρέπει τη σύνδεση WIFI του NIMBUS Μ NET στο Internet. Παρέχει πρόσβαση στις καινοτόμες υπηρεσίες ARISTON NET 10 / ΒΑΣΙΚΑ ΠΡΟΕΓΚΑΤΕΣΤΗΜΕΝΑ ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ ΟΛΟΚΛΗΡΩΣΗΣ ΘΕΡΜΑΝΣΗΣ 2 KW + 2 KW για το μοντέλο COMPACT 11 / ΕΝΣΩΜΑΤΩΜΕΝΟ ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ 8 L 12 / 3-ΟΔΗ ΒΑΛΒΙΔΑ Προεγκατεστημένη ως βασικό εξάρτημα για τη διαχείριση του ενσωματωμένου κυλίνδρου 13 / ΕΝΣΩΜΑΤΩΜΕΝΟΣ ΚΥΛΙΝΔΡΟΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΜΙΑΣ ΣΕΡΠΑΝΤΙΝΑΣ 180 L Μεγάλη επιφάνεια εναλλαγής θερμότητας (1,5 m2) Διπλή αντισκωριακή προστασία με άνοδο μαγνησίου και άνοδο Protech 14 / ΠΡΟΕΓΚΑΤΕΣΤΗΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΖΩΝΩΝ ΔΥΟ ΘΕΡΜΟΚΡΑΣΙΩΝ Δύο κυκλοφορητές Α κλάσης με μεγάλη πίεση, βαλβίδα μίξης, υδραυλικός διαχωριστής, 4 αισθητήρες θερμοκρασίας νερού και αυτόματος εξαεριστήρας. 15 / ΥΔΡΑΥΛΙΚΕΣ ΣΥΝΔΕΣΕΙΣ Οι σωλήνες μεταξύ της εξωτερικής και εσωτερικής μονάδας περιέχουν νερό. Το ψυκτικό υγρό είναι ερμητικά κλειστό μέσα στην εσωτερική μονάδα. / 49

3 ΓΚΑΜΑ MONOBLOC NIMBUS COMPACT M NET T ΚΛΑΣΗ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΘΕΡΜΑΝΣΗΣ ΣΤΟΥΣ 35 C ΚΛΑΣΗ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΘΕΡΜΑΝΣΗΣ ΣΤΟΥΣ 55 C ΚΛΑΣΗ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΖΝΧ A++ (A+++ ready) A++ A ΠΡΟΦΙΛ ΑΠΟΛΗΨΗΣ XL ΣΥΝΔΕΣΙΜΟΤΗΤΑ ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ ναι ΨΥΞΗ ναι ΖΝΧ ναι ΚΥΛΙΝΔΡΟΣ Ενσωματωμένος κύλινδρος 180 l μίας σερπαντίνας με εσωτερική μονάδα ΕΣΩΤΕΡΙΚΗ ΥΔΡΑΥΛΙΚΗ ΜΟΝΑΔΑ Δαπέδου ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ 8 l ΗΛΕΚΤΡΙΚΗ ΟΛΟΚΛΗΡΩΣΗ 2 kw + 2 kw ΑΞΕΣΟΥΑΡ ΠΟΥ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ Sensys -εξωτερικός αισθητήρας- gateway ΚΩΔΙΚΟΣ 1 ΖΩΝΗ ΚΩΔΙΚΟΣ 2 ΖΩΝΕΣ ΣΕΛΙΔΑ /

4 ΓΚΑΜΑ ΜΟΝΤΕΛΟ ΜΕΓΕΘΟΣ* ΤΕΧΝΟΛΟΓΙΑ ΤΡΟΦΟΔΟΣΙΑ NIMBUS ΕΝΣΩΜΑΤ. ΖΩΝΕΣ ARISTON NET PLUS 90 M -T 2Z NET PLUS COMPACT FLEX POCKET 40 = 4 kw 50 = 5 kw 70 = 7 kw 90 = 9 kw 110 = 11 kw Monobloc * Ονομαστική ισχύς σε θέρμανση (νερό T = 35 C, αέρας T = 7 και -7 C) Τριφασικό -T Μονοφασικό Δύο ζώνες 2Z Μία ζώνη Στάνταρ δυνατότητα NIMBUS FLEX M NET NIMBUS FLEX M NET NIMBUS PLUS M NET NIMBUS POCKET M NET T T T A++ (A+++ ready) A++ (A+++ ready) A++ (A+++ ready) A++ (A+++ ready) A++ A++ A++ A++ A A - - XL XL XXL - - ναι ναι ναι ναι ναι ναι ναι ναι ναι ναι l μία σπείρα 180 l μία σπείρα 300 l μία σπείρα - - τοίχου τοίχου τοίχου - 8 l 8 l 8 l - 2 kw + 2 kw 2 kw + 2 kw + 2kW 2 kw + 2 kw 2 kw + 2 kw + 2 kw - Sensys -εξωτερικός αισθητήρας- gateway Sensys -εξωτερικός αισθητήρας- gateway Sensys -εξωτερικός αισθητήρας- gateway Sensys -εξωτερικός αισθητήρας- gateway - light box / 51

5 NIMBUS COMPACT M NET NEW / Αντλία θερμότητας inverter monobloc για θέρμανση χώρων, ψύξη και οικιακό ζεστό νερό / Εξαιρετικά αποδοτική ακόμα και σε ψυχρά κλίματα, με ενσωματωμένα στοιχεία 2 kw + 2kW για εγγυημένη άνεση σε κάθε περίπτωση / Πάντα συνδεδεμένη χάρη στη Light Gateway ως, απομακρυσμένος χειρισμός και παρακολούθηση κατανάλωσης για μία ζώνη θερμοκρασίας* / Ο διαχειριστής συστήματος Sensys και ο εξωτερικός αισθητήρας ρύθμισης της θερμότητας συμπεριλαμβάνονται ως / Εξαιρετικά συμπαγής εσωτερική μονάδα (600x600) με ενσωματωμένο κύλινδρο ζεστού νερού 180 λίτρων και ενισχυμένη σερπαντίνα ENERGY CLASS A ++ A ++ A 55 C 35 C XL ARISTON NET, ένας κόσμος ευκαιριών σας περιμένει ΠΛΗΡΗΣ ΕΛΕΓΧΟΣ / Πιέστε απλά για να πάρετε την επιθυμητή θερμοκρασία για θέρμανση χώρων και ψύξη / Παρακολούθηση σε κάθε στιγμή της εσωτερικής, εξωτερικής και θερμοκρασίας του κυλίνδρου ΠΑΡΑΚΟΥΘΗΣΗ της κατανάλωσης: / kwh που απορροφήθηκαν για θέρμανση, ψύξη και ζεστό νερό / Ιστογράμματα και ακριβή νούμερα που δείχνουν την ετήσια, μηνιαία, εβδομαδιαία και ημερήσια κατανάλωση ΑΝΕΣΗ, όπως τη θέλετε, όταν τη θέλετε: / Διαχειριστείτε τις ημερήσιες/ εβδομαδιαίες ρυθμίσεις θέρμανσης και ψύξης με ευκολία / Ενεργοποιήστε/απενεργοποιήστε τη λειτουργία διακοπών * χρειάζονται πρόσθετα εξαρτήματα για να χειριστήτε πάνω από μια ζώνη θερμοκρασίας στο ARISTON NET (βλέπε σελίδα 68) 52 /

6 NIMBUS COMPACT M NET ITALIAN DESIGN SUPER SILENT NIMBUS COMPACT M NET kw ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ, ΨΥΞΗ ΚΑΙ ΟΙΚΙΑΚΟ ΖΕΖΤΟ ΝΕΡΟ Αντλία θερμότητας αέρος/νερού inverter monobloc ΜΟΝΤΕΛΑ 40 M NET 50 M NET 70 M NET 70 M T NET Ελαχ/μεγ έξοδος θερμότητας (αέρας T 7 C, νερό T 35/30) kw 1.5/ / /11 2.6/11 Ελαχ/μεγ έξοδος θερμότητας (αέρας T 7 C, νερό T 45/40) kw 1.4/ / / /10.5 Ελαχ/μεγ έξοδος θέρμανσης/ψύξης (αέρας T 35 C, νερό T 18/23) kw 1.6/ / /12 3.1/12 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 35/30 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 45/40 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 45/40 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 45/40 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T -7 C, νερό T 35/30 C) κατά EN Ελαχ/μεγ Θ προσαγωγής σε λειτουργία αντλίας θερμότητας C 20/60 20/60 20/60 20/60 Ελαχ/μεγ Θ προσαγωγής με τις ενσωματωμένες αντιστάσεις C Ελαχ/μεγ Θ αέρα με λειτουργία αντλίας θερμότητας C -20/35-20/35-20/35-20/35 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΨΥΞΗ Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 18/23 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 7/12 C) κατά EN Ελαχ/μεγ Θ προσαγωγής C 7/23 7/23 7/23 7/23 Ελαχ/μεγ Θ για λειτουργία αντλίας θερμότητας C 43/10 43/10 43/10 43/10 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ COP (αέρας T 7 C, νερό εισαγωγής T 10 C) (EN 16147) Σημείο ρύθμισης Θ C Προφίλ απόληψης (EN 16147) XL XL XL XL Όγκος ζεστού νερού ενσωματωμένου κυλίνδρου l Χρόνος θέρμανσης (ρύθμιση Θ=52 C) h:min 01:48 01:48 01:30 01:30 Απορροφ. ισχύς σε αναμονή W Ποσότητα αναμεμειγμένου νερού στους 40 C (V40) L ΔΕΔΟΜΕΝΑ ErP Επίπεδο θορύβου εξωτερικής μονάδας db(a) Επίπεδο θορύβου εσωτερικής μονάδας (1Z/2Z) db(a) 15/43 15/43 15/43 15/43 Εποχική απόδοση (μέσο κλίμα, ΥΘ) % Εποχική απόδοση (μέσο κλίμα, ΧΘ) % Ετήσια απορροφούμενη ισχύς (ΥΘ) kwh/year ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΕΔΟΜΕΝΑ F-GAS NIMBUS 40 M EXT 50 M EXT 70 M EXT 70 M-T EXT Τύπος ψυκτικού R-410A R-410A R-410A R-410A Φόρτιση ψυκτικού g GWP Ισοδύναμα CO2 t NIMBUS COMPACT 40 M NET 50 M NET 70 M NET 70 M T NET Ενεργειακή κλάση Θέρμανσης χώρων 35/55 C Μέχρι 11 KW: 1 ΖΩΝΗ 2 ΖΩΝΕΣ 40 M 2Z NET 50 M 2Z NET 70 M 2Z NET 70 M T 2Z NET A++ A++ A++ A++ A++ A++ A++ A++ Ενεργειακή κλάση Θέρμανσης νερού A A A A A A A A Προφίλ απόληψης XL XL XL XL XL XL XL XL ΚΩΔΙΚΟΣ / 53

7 ΕΠΙΛΟΓΗ ΤΩΝ ΕΙΔΙΚΩΝ ΑΞΕΣΟΥΑΡ* ΑΞΕΣΟΥΑΡ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ SENSYS αναλογικός ελεγκτής συστήματος LIGHT GATEWAY για πρόσβαση στις WIFI υπηρεσίες συνδεσιμότητας ΕΝΣΥΡΜΑΤΟΣ ΕΞΩΤΕΡΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ ΚΩΔΙΚΟΣ ΑΞΕΣΟΥΑΡ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΥΚΑΜΠΤΑ 1M - M ΕΥΚΑΜΠΤΑ 3M - M ΕΥΚΑΜΠΤΑ 10M - M EXOGEL KIT ΠΟΔΙΑ ΑΠΟΡΡΟΦΗΣΗΣ ΚΡΑΔΑΣΜΩΝ (2 τεμ) ΥΓΡΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ ΣΤΗΡΙΓΜΑΤΑ ΤΟΙΧΟΥ (εξωτερική μονάδα) ΑΝΤΙΚΡΑΔΑΣΜΙΚΑ ΓΙΑ ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ (εξωτερική μονάδα) 4 τεμ ΡΥΘΜΙΖΟΜΕΝΟ ΔΙΑΦΟΡΙΚΟ ΚΙΤ BY-PASS ** KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ ΥΔΡΑΥΛΙΚΗ ΟΜΑΔΑ ΑΣΦΑΛΕΙΑΣ 3/4" ΣΙΦΟΝΙ ΥΔΡΑΥΛΙΚΑ ΑΞΕΣΟΥΑΡ ΓΙΑ ΜΟΝΑΔΑ ΔΑΠΕΔΟΥ FS M ΑΘ MONOBLOC FS ΑΝΩ ΣΥΝΔΕΣΗ ΑΘ MONOBLOC FS ΔΕΞΙΑ ΣΥΝΔΕΣΗ ΑΘ MONOBLOC FS ΑΡΙΣΤΕΡΗ ΣΥΝΔΕΣΗ ΑΞΕΣΟΥΑΡ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΠΟΛΛΩΝ ΖΩΝΩΝ ΘΕΡΜΗΣ/ΚΡΥΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ MGM 2-ΖΩΝΗ ΖΕΣΤΟ/ΚΡΥΟ Το κιτ 2-ΖΩΝΩΝ ΖΕΣΤΟ/ΚΡΥΟ περιλαμβάνει: βαλβίδα μίξης με μόνωση - 2 αντλίες ζώνης + μόνωση - ΖΕΣΤΟ/ΚΡΥΟ κιτ διαχειριστή ζώνης - 2 αισθητήρες επιστροφής θέρμανσης - S4 ΠΡΟΣΘΕΤΑ ΑΞΕΣΟΥΑΡ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΠΟΛΛΩΝ ΖΩΝΩΝ ΘΕΡΜΗΣ/ΚΡΥΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Βαλβίδα μίξης με μόνωση Αντλίες ζώνης με μόνωση Αισθητήρας επιστροφής θέρμανσης χώρων - S *για την πλήρη λίστα των αξεσουάρ βλέπε σελίδες ** να τοποθετείται σε συστήματα με θερμοστατικές βαλβίδες στα τερματικά ή βαλβίδες ζώνης ώστε να εξασφαλίζεται ο ελάχιστος ρυθμός ροής λειτουργίας 54 /

8 Διαγράμματα συστήματος NIMBUS COMPACT M NET NIMBUS COMPACT M NET ΥΠΟΜΝΗΜΑ: 1. Εσωτερική μονάδα 2. Εξωτερική μονάδα 3. Εξωτερικός αισθητήρας 4. Ζώνη με υψηλής θερμοκρασίας Θέρμανση χώρων/χαμηλής θερμοκρασίας ψύξης (με fan coil) 5. Ζώνη με χαμηλών θερμοκρασιών θέρμανση/ψύξη και σύστημα δαπέδου 6. Sensys + Light Gateway 7. KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ (προαιρετικό) 8. Exogel kit (προαιρετικό) 9. Ρυθμιζόμενο διαφορικό bypass** NIMBUS COMPACT M NET 2-ΖΩΝΕΣ 1. Εωτερική μονάδα 2. Εξωτερική μονάδα 3. Εξωτερικός αισθητήρας 4. 2 ΖΩΝΕΣ με υψηλή θερμοκρασία Θέρμανση χώρων / Χαμηλής θερμοκρασίας ψύξης(με fan coil) 5. Sensys + Light Gateway 6. Αναλογικός αισθητήρας χώρου*** 7. Kτ βαλβίδων/φίλτρου (προαιρετικό) 8. Exogel kit (προαιρετικό) 9. Ρυθμιζόμενο διαφορικό bypass** *** για διαχείριση της δεύτερης ζώνης μέσω ARISTON NET, πρέπει να εγκατασταθεί ένας πρόσθετος Sensys αντί για αναλογικό αισθητήρα χώρου / 55

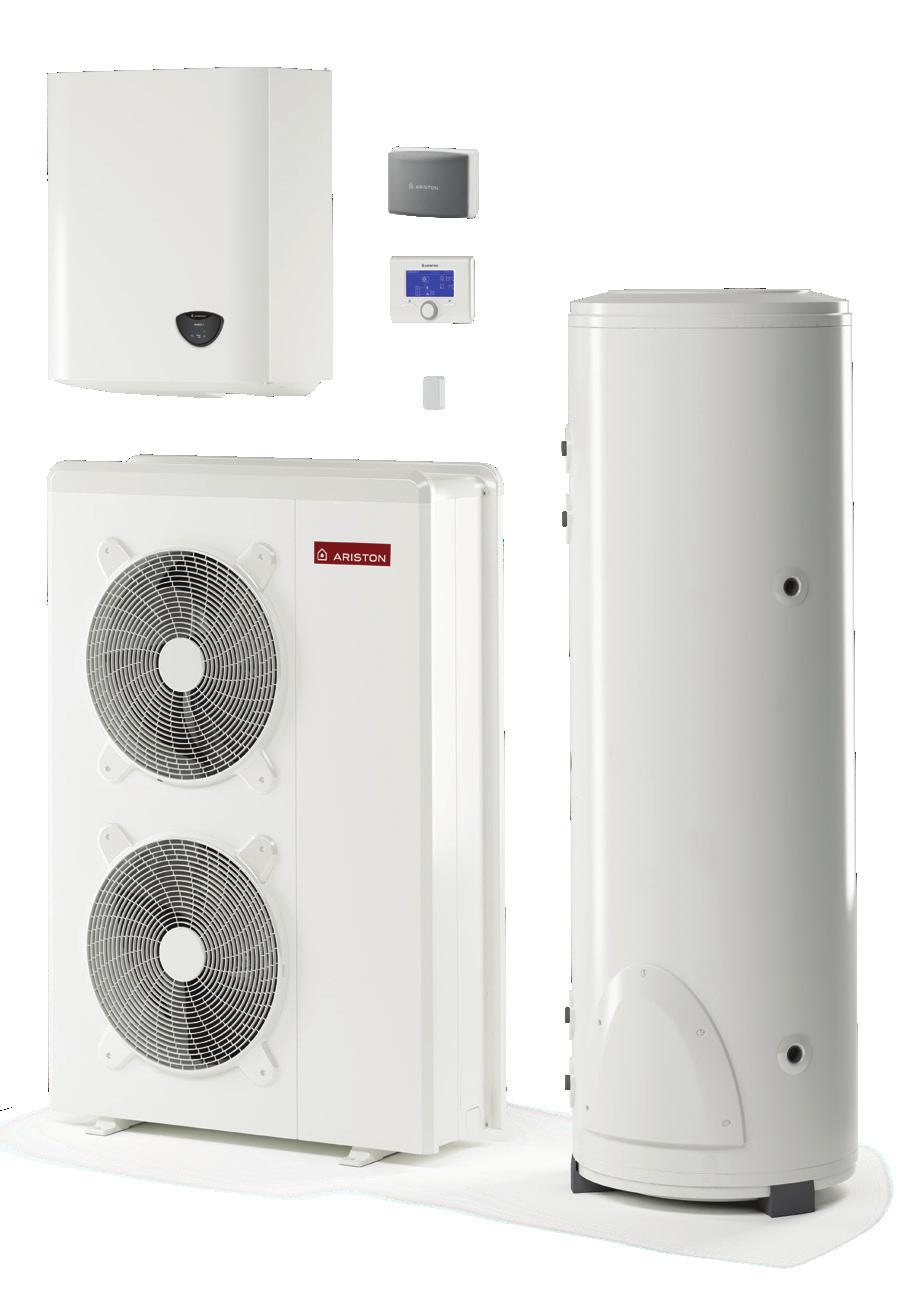

9 NIMBUS FLEX M NET NEW Μέχρι 11 KW: / Αντλία θερμότητας inverter monobloc για θέρμανση χώρων, ψύξη και οικιακό ζεστό νερό / Εξαιρετικά αποδοτική ακόμη και σε ψυχρά κλίματα, με ενσωματωμένα στοιχεία 2kW + 2kW για εγγυημένη άνεση σε κάθε περίπτωση / Πάντα συνδεδεμένη χάρη στη Light Gateway ως, απομακρυσμένος χειρισμός και παρακολούθηση κατανάλωσης για μία ζώνη θερμοκρασίας* / Ο διαχειριστής συστήματος Sensys και ο εξωτερικός αισθητήρας ρύθμισης της θερμότητας συμπεριλαμβάνονται ως / 180 l κύλινδρος ζεστού νερού με μεγάλη σερπαντίνα για ζεστό νερό χρήσης ENERGY CLASS A ++ A ++ A 55 C 35 C XL Μέχρι 16.7 KW: / Αντλία θερμότητας inverter monobloc για θέρμανση χώρων, ψύξη και οικιακό ζεστό νερό / Εξαιρετικά αποδοτική ακόμη και σε ψυχρά κλίματα, με ενσωματωμένα στοιχεία 2kW + 2kW + 2kW για εγγυημένη άνεση σε κάθε περίπτωση / Πάντα συνδεδεμένη χάρη στη Light Gateway ως, απομακρυσμένος χειρισμός και παρακολούθηση κατανάλωσης για μία ζώνη θερμοκρασίας* / Ο διαχειριστής συστήματος Sensys και ο εξωτερικός αισθητήρας ρύθμισης της θερμότητας συμπεριλαμβάνονται ως / 180 l or 300 l κύλινδρος ζεστού νερού με μεγάλη σερπαντίνα για ζεστό νερό χρήσης ENERGY CLASS A ++ A ++ A 55 C 35 C XXL * χρειάζονται πρόσθετα εξαρτήματα για να χειριστήτε πάνω από μια ζώνη θερμοκρασίας στο ARISTON NET (βλέπε σελίδα 68) 56 /

10 NIMBUS FLEX M NET ITALIAN DESIGN SUPER SILENT NIMBUS FLEX M NET kw ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ, ΨΥΞΗ ΚΑΙ ΟΙΚΙΑΚΟ ΖΕΖΤΟ ΝΕΡΟ NIMBUS FLEX Αντλία θερμότητας αέρος/νερού inverter monobloc 40 M NET 50 M NET 70 M NET 70 M T NET 90 M T NET M T NET M T NET M T NET-300 Ελαχ/μεγ έξοδος θερμότητας (αέρας T 7 C, νερό T 35/30) kw 1.5/ / /11 2.6/11 3.9/14 3.9/ /14 3.9/16.7 Ελαχ/μεγ έξοδος θερμότητας (αέρας T 7 C, νερό T 45/40) kw 1.4/ / / / / /16 3.7/ /16 Ελαχ/μεγ έξοδος θέρμανσης/ψύξης (αέρας T 35 C, νερό T 18/23) kw 1.6/ / /12 3.1/12 4.6/ / / /16.6 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 35/30 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 45/40 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 45/40 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 45/40 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T -7 C, νερό T 35/30 C) κατά EN Ελαχ/μεγ Θ προσαγωγής σε λειτουργία αντλίας θερμότητας C 20/60 20/60 20/60 20/60 20/60 20/60 20/60 20/60 Ελαχ/μεγ Θ προσαγωγής με τις ενσωματωμένες αντιστάσεις C Ελαχ/μεγ Θ αέρα με λειτουργία αντλίας θερμότητας C -20/35-20/35-20/35-20/35-20/35-20/35-20/35-20/35 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΨΥΞΗ Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 18/23 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 7/12 C) κατά EN Ελαχ/μεγ Θ προσαγωγής C 7/23 7/23 7/23 7/23 7/23 7/23 7/23 7/23 Ελαχ/μεγ Θ για λειτουργία αντλίας θερμότητας C 43/10 43/10 43/10 43/10 43/10 43/10 43/10 43/10 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ COP (αέρας T 7 C, νερό εισαγωγής T 10 C) (EN 16147) Σημείο ρύθμισης Θ C Προφίλ απόληψης (EN 16147) XL XL XL XL XL XL XXL XXL Όγκος ζεστού νερού ενσωματωμένου κυλίνδρου l Χρόνος θέρμανσης (ρύθμιση Θ=52 C) h:min 01:48 01:48 01:30 01:30 01:27 01:27 01:52 01:52 Απορροφ. ισχύς σε αναμονή W Ποσότητα αναμεμειγμένου νερού στους 40 C (V40) L ΔΕΔΟΜΕΝΑ ErP Επίπεδο θορύβου εξωτερικής μονάδας db(a) Επίπεδο θορύβου εσωτερικής μονάδας (1Z/2Z) db(a) 15/43 15/43 15/43 15/43 15/43 15/43 15/43 15/43 Εποχική απόδοση (μέσο κλίμα, ΥΘ) % Εποχική απόδοση (μέσο κλίμα, ΧΘ) % Ετήσια απορροφούμενη ισχύς (ΥΘ) kwh/year ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΕΔΟΜΕΝΑ F-GAS NIMBUS 40 M EXT 50 M EXT 70 M EXT 70 M-T EXT 90 M-T EXT 110 M-T EXT 110 M-T EXT 110 M-T EXT Τύπος ψυκτικού R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A Φόρτιση ψυκτικού g GWP Ισοδύναμα CO2 t NIMBUS FLEX 40 M NET 50 M NET 70 M NET 70 M T NET Ενεργειακή κλάση Θέρμανσης χώρων 35/55 C Μέχρι 11 KW l Κύλινδρος 1 ΖΩΝΗ 2 ΖΩΝΕΣ 40 M 2Z NET 50 M 2Z NET 70 M 2Z NET 70 M T 2Z NET A++ A++ A++ A++ A++ A++ A++ A++ Ενεργειακή κλάση Θέρμανσης νερού A A A A A A A A Προφίλ απόληψης XL XL XL XL XL XL XL XL ΚΩΔΙΚΟΣ Μέχρι 16.7 KW - κύλινδροι 180 και 300 λ 1 ΖΩΝΗ NIMBUS FLEX 90 M T NET 110 M T NET 90 M T-300 NET 110 M T-300 NET Ενεργειακή κλάση Θέρμανσης χώρων 35/55 C A++ A++ A++ A++ Ενεργειακή κλάση Θέρμανσης νερού A A A A Προφίλ απόληψης XL XL XXL XXL ΚΩΔΙΚΟΣ / 57

11 ΕΠΙΛΟΓΗ ΤΩΝ ΕΙΔΙΚΩΝ ΑΞΕΣΟΥΑΡ* ΑΞΕΣΟΥΑΡ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ SENSYS αναλογικός ελεγκτής συστήματος LIGHT GATEWAY για πρόσβαση στις WIFI υπηρεσίες συνδεσιμότητας ΕΝΣΥΡΜΑΤΟΣ ΕΞΩΤΕΡΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ ΖΝΧ KIT ΓΙΑ MONO ΖΕΣΤΟ/ΚΡΥΟ (ΜΟΝΤΕΛΑ ) ΖΝΧ KIT ΓΙΑ MONO ΖΕΣΤΟ/ΚΡΥΟ ΚΩΔΙΚΟΣ ΑΞΕΣΟΥΑΡ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΥΚΑΜΠΤΑ 1M - M ΕΥΚΑΜΠΤΑ 3M - M ΕΥΚΑΜΠΤΑ 10M - M EXOGEL KIT ΠΟΔΙΑ ΑΠΟΡΡΟΦΗΣΗΣ ΚΡΑΔΑΣΜΩΝ (2 τεμ) ΥΓΡΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ ΣΤΗΡΙΓΜΑΤΑ ΤΟΙΧΟΥ (εξωτερική μονάδα) ΑΝΤΙΚΡΑΔΑΣΜΙΚΑ ΓΙΑ ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ (εξωτερική μονάδα) 4 τεμ ΡΥΘΜΙΖΟΜΕΝΟ ΔΙΑΦΟΡΙΚΟ ΚΙΤ BY-PASS ** KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ ΥΔΡΑΥΛΙΚΗ ΟΜΑΔΑ ΑΣΦΑΛΕΙΑΣ 3/4" ΣΙΦΟΝΙ ΥΔΡΑΥΛΙΚΑ ΑΞΕΣΟΥΑΡ ΓΙΑ ΕΠΙΤΟΙΧΕΣ ΜΟΝΑΔΕΣΣ WH M ΑΘ ΚΙΤ ΜΠΑΡΕΤΕΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΕΠΙΤ.(ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ ΑΘ ΚΙΤ ΜΕΓΑΛΗΣ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ) ΑΘ ΚΙΤ ΣΩΛΗΝΩΝ ΜΕΓΑΛΗΣ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ ΑΘ ΚΙΤ ΜΠΑΡΕΤΑΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝ ΤΟΙΧΟ) ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝ ΤΟΙΧΟ) ΑΘ ΚΙΤ ΜΠΑΡΕΤΑΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝ ΤΟΙΧΟ) ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝ ΤΟΙΧΟ) ΑΞΕΣΟΥΑΡ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΠΟΛΛΩΝ ΖΩΝΩΝ ΘΕΡΜΗΣ/ΚΡΥΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ MGM 2-ΖΩΝΗ ΖΕΣΤΟ/ΚΡΥΟ Το κιτ 2-ΖΩΝΩΝ ΖΕΣΤΟ/ΚΡΥΟ περιλαμβάνει: βαλβίδα μίξης με μόνωση - 2 αντλίες ζώνης + μόνωση- ΖΕΣΤΟ/ΚΡΥΟ κιτ διαχειριστή ζώνης - 2 αισθητήρες επιστροφής θέρμανσης - S4 ΠΡΟΣΘΕΤΑ ΑΞΕΣΟΥΑΡ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΠΟΛΛΩΝ ΖΩΝΩΝ ΘΕΡΜΗΣ/ΚΡΥΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Βαλβίδα μίξης με μόνωση Αντλίες ζώνης με μόνωση Αισθητήρας επιστροφής θέρμανσης χώρων - S *για την πλήρη λίστα των αξεσουάρ βλέπε σελίδες ** να τοποθετείται σε συστήματα με θερμοστατικές βαλβίδες στα τερματικά ή βαλβίδες ζώνης ώστε να εξασφαλίζεται ο ελάχιστος ρυθμός ροής λειτουργίας 58 /

12 Διαγράμματα συστήματος NIMBUS FLEX M NET NIMBUS FLEX M NET ΥΠΟΜΝΗΜΑ: 1. Εσωτερική μονάδα 2. Εξωτερική μονάδα 3. Εξωτερικός αισθητήρας 4. Ζώνη με χαμηλών θερμοκρασιών θέρμανση/ψύξη και σύστημα δαπέδου 5. Sensys + Light gateway 6. Ρυθμιζόμενο διαφορικό bypass (προαιρετικό)*** 7. Κύλινδρο ΖΝΧ () 8. KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ (προαιρετικό) 9. Exogel kit (προαιρετικό) NIMBUS FLEX M NET 2-ΖΩΝΕΣ Zone 1 ΥΠΟΜΝΗΜΑ: 1. Εσωτερική μονάδα 2. Εξωτερική μονάδα 3. Εξωτερικός αισθητήρας 4. Δύο ζώνες με υψηλή και χαμηλή θερμοκρασία Θέρμανση/Ψύξη 5. Sensys + Light Gateway 6. Αναλογικός αισθητήρας Χώρου*** 7. Kιτ βαλβίδων/φίλτρου (προαιρετικό) 8. Exogel kit (προαιρετικό) 9. Ρυθμιζόμενο διαφορικό bypass** 10. Κύλινδρο ΖΝΧ () Zone 2 *** για διαχείριση της δεύτερης ζώνης μέσω ARISTON NET, πρέπει να εγκατασταθεί ένας πρόσθετος Sensys αντί για αναλογικό αισθητήρα χώρου / 59

13 NIMBUS PLUS M NET NEW Μέχρι 11 KW: / Αντλία θερμότητας αέρος/νερού inverter monobloc για θέρμανση και ψύξη χώρων / Εξαιρετικά αποδοτική ακόμα και σε ψυχρά κλίματα, με ενσωματωμένα στοιχεία 2 kw + 2kW για εγγυημένη άνεση σε κάθε περίπτωση / Πάντα συνδεδεμένη χάρη στη Light Gateway ως, απομακρυσμένος χειρισμός και παρακολούθηση κατανάλωσης για μία ζώνη θερμοκρασίας* / Ο διαχειριστής συστήματος Sensys και ο εξωτερικός αισθητήρας ρύθμισης της θερμότητας συμπεριλαμβάνονται ως ENERGY CLASS A ++ A C 35 C Μέχρι 16.7 KW: / Αντλία θερμότητας αέρος/νερού inverter monobloc για θέρμανση και ψύξη χώρων / Εξαιρετικά αποδοτική ακόμα και σε ψυχρά κλίματα, με ενσωματωμένα στοιχεία 2 kw + 2kW+2kW για εγγυημένη άνεση σε κάθε περίπτωση / Πάντα συνδεδεμένη χάρη στη Light Gateway ως, απομακρυσμένος χειρισμός και παρακολούθηση κατανάλωσης για μία ζώνη θερμοκρασίας* / Ο διαχειριστής συστήματος Sensys και ο εξωτερικός αισθητήρας ρύθμισης της θερμότητας συμπεριλαμβάνονται ως ENERGY CLASS A ++ A C 35 C * χρειάζονται πρόσθετα εξαρτήματα για να χειριστήτε πάνω από μια ζώνη θερμοκρασίας στο ARISTON NET (βλέπε σελίδα 68) 60 /

14 NIMBUS PLUS M NET ITALIAN DESIGN SUPER SILENT NIMBUS PLUS M NET kw ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ ΚΑΙ ΨΥΞΗ Αντλία θερμότητας αέρος/νερού inverter monobloc NIMBUS PLUS 40 M NET 50 M NET 70 M NET 70 M T NET 90 M T NET 110 M T NET Ελαχ/μεγ έξοδος θερμότητας (αέρας T 7 C, νερό T 35/30) kw 1.5/ / /11 2.6/11 3.9/14 3.9/16.7 Ελαχ/μεγ έξοδος θερμότητας (αέρας T 7 C, νερό T 45/40) kw 1.4/ / / / / /16 Ελαχ/μεγ έξοδος θέρμανσης/ψύξης (αέρας T 35 C, νερό T 18/23) kw 1.6/ / /12 3.1/12 4.6/ /16.6 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 35/30 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 45/40 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 45/40 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 45/40 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T -7 C, νερό T 35/30 C) κατά EN Ελαχ/μεγ Θ προσαγωγής σε λειτουργία αντλίας θερμότητας C 20/60 20/60 20/60 20/60 20/60 20/60 Ελαχ/μεγ Θ προσαγωγής με τις ενσωματωμένες αντιστάσεις C Ελαχ/μεγ Θ αέρα με λειτουργία αντλίας θερμότητας C -20/35-20/35-20/35-20/35-20/35-20/35 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΨΥΞΗ Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 18/23 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 7/12 C) κατά EN Ελαχ/μεγ Θ προσαγωγής C 7/23 7/23 7/23 7/23 7/23 7/23 Ελαχ/μεγ Θ για λειτουργία αντλίας θερμότητας C 43/10 43/10 43/10 43/10 43/10 43/10 ΔΕΔΟΜΕΝΑ ErP Επίπεδο θορύβου εξωτερικής μονάδας db(a) Επίπεδο θορύβου εσωτερικής μονάδας (1Z/2Z) db(a) 15/43 15/43 15/43 15/43 15/43 15/43 Εποχική απόδοση (μέσο κλίμα, ΥΘ) % Εποχική απόδοση (μέσο κλίμα, ΧΘ) % Ετήσια απορροφούμενη ισχύς (ΥΘ) kwh/year ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΕΔΟΜΕΝΑ F-GAS NIMBUS 40 M EXT 50 M EXT 70 M EXT 70 M-T EXT 90 M-T EXT 110 M-T EXT Τύπος ψυκτικού R-410A R-410A R-410A R-410A R-410A R-410A Φόρτιση ψυκτικού g GWP Ισοδύναμα CO2 t NIMBUS PLUS 40 M NET 50 M NET 70 M NET 70 M T NET Μέχρι 11 KW: 1 ΖΩΝΗ 2 ΖΩΝΕΣ 40 M 2Z NET 50 M 2Z NET 70 M 2Z NET 70 M T 2Z NET Ενεργειακή κλάση Θέρμανσης χώρων 35 C A++ A++ A++ A++ A++ A++ A++ A++ Ενεργειακή κλάση Θέρμανσης χώρων 55 C A++ A++ A++ A++ A++ A++ A++ A++ ΚΩΔΙΚΟΣ Μέχρι 16.7 KW: 1 ΖΩΝΗ NIMBUS PLUS 90 M T NET 110 M T NET Ενεργειακή κλάση Θέρμανσης χώρων 35 C A++ A++ Ενεργειακή κλάση Θέρμανσης χώρων 55 C A++ A++ ΚΩΔΙΚΟΣ / 61

15 ΕΠΙΛΟΓΗ ΤΩΝ ΕΙΔΙΚΩΝ ΑΞΕΣΟΥΑΡ* ΑΞΕΣΟΥΑΡ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ SENSYS αναλογικός ελεγκτής συστήματος LIGHT GATEWAY για πρόσβαση στις WIFI υπηρεσίες συνδεσιμότητας ΕΝΣΥΡΜΑΤΟΣ ΕΞΩΤΕΡΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ ΚΩΔΙΚΟΣ ΑΞΕΣΟΥΑΡ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΥΚΑΜΠΤΑ 1M - M ΕΥΚΑΜΠΤΑ 3M - M ΕΥΚΑΜΠΤΑ 10M - M EXOGEL KIT ΠΟΔΙΑ ΑΠΟΡΡΟΦΗΣΗΣ ΚΡΑΔΑΣΜΩΝ (2 τεμ) ΥΓΡΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ ΣΤΗΡΙΓΜΑΤΑ ΤΟΙΧΟΥ (εξωτερική μονάδα) ΑΝΤΙΚΡΑΔΑΣΜΙΚΑ ΓΙΑ ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ (εξωτερική μονάδα) 4 τεμ ΡΥΘΜΙΖΟΜΕΝΟ ΔΙΑΦΟΡΙΚΟ ΚΙΤ BY-PASS ** KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ ΥΔΡΑΥΛΙΚΗ ΟΜΑΔΑ ΑΣΦΑΛΕΙΑΣ 3/4" ΣΙΦΟΝΙ ΥΔΡΑΥΛΙΚΑ ΑΞΕΣΟΥΑΡ ΓΙΑ ΕΠΙΤΟΙΧΕΣ ΜΟΝΑΔΕΣΣ WH M ΑΘ ΚΙΤ ΜΠΑΡΕΤΕΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΜΠΑΡΕΤΑΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ ΑΘ ΚΙΤ ΜΕΓΑΛΗΣ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ) ΑΘ ΚΙΤ ΣΩΛΗΝΩΝ ΜΕΓΑΛΗΣ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ ΑΘ ΚΙΤ ΜΠΑΡΕΤΑΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝΩ ΤΟΙΧΟ) ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝΩ ΤΟΙΧΟ) ΑΘ ΚΙΤ ΜΠΑΡΕΤΑΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝ ΤΟΙΧΟ) ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝ ΤΟΙΧΟ) ΚΙΤ ΖΝΧ ΓΙΑ MONO ΖΕΣΤΟ/ΚΡΥΟ ΚΙΤ ΖΝΧ ΓΙΑ MONO ΖΕΣΤΟ/ΚΡΥΟ ΑΞΕΣΟΥΑΡ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΠΟΛΛΩΝ ΖΩΝΩΝ ΘΕΡΜΗΣ/ΚΡΥΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ MGM 2-ΖΩΝΗ ΖΕΣΤΟ/ΚΡΥΟ Το κιτ 2-ΖΩΝΩΝ ΖΕΣΤΟ/ΚΡΥΟ περιλαμβάνει: βαλβίδα μίξης με μόνωση - 2 αντλίες ζώνης + μόνωση- ΖΕΣΤΟ/ΚΡΥΟ κιτ διαχειριστή ζώνης - 2 αισθητήρες επιστροφής θέρμανσης - S4 ΠΡΟΣΘΕΤΑ ΑΞΕΣΟΥΑΡ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΠΟΛΛΩΝ ΖΩΝΩΝ ΘΕΡΜΗΣ/ΚΡΥΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Βαλβίδα μίξης με μόνωση Αντλίες ζώνης με μόνωση Αισθητήρας επιστροφής θέρμανσης χώρων - S *για την πλήρη λίστα των αξεσουάρ βλέπε σελίδες ** να τοποθετείται σε συστήματα με θερμοστατικές βαλβίδες στα τερματικά ή βαλβίδες ζώνης ώστε να εξασφαλίζεται ο ελάχιστος ρυθμός ροής λειτουργίας 62 /

16 Διαγράμματα συστήματος NIMBUS PLUS M NET NIMBUS PLUS M NET 1-ΖΩΝΗ ΥΠΟΜΝΗΜΑ: 1. ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 2. Εξωτερική μονάδα 3. Εξωτερικός αισθητήρας 4. Ζώνη με υψηλής θερμοκρασίας Θέρμανση χώρων/χαμηλής θερμοκρασίας ψύξης(με fan coil) 5. Ζώνη με χαμηλών θερμοκρασιών θέρμανση/ψύξη και σύστημα δαπέδου 6. Sensys + Light Gateway 7. KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ (προαιρετικό) 8. Exogel kit (προαιρετικό) 9. Ρυθμιζόμενο διαφορικό bypass** NIMBUS PLUS M NET 2-ΖΩΝΕΣ ΥΠΟΜΝΗΜΑ: 1. Εσωτερική μονάδα 2. Εξωτερική μονάδα 3. Εξωτερικός αισθητήρας 4. Δύο ζώνες με υψηλή και χαμηλή θερμοκρασία Θέρμανση/Ψύξη 5. Sensys + Light Gateway 6. Αναλογικός αισθητήρας χώρου*** 7. Kιτ βαλβίδων/φίλτρου (προαιρετικό) 8. Exogel kit (προαιρετικό) 9. Ρυθμιζόμενο διαφορικό bypass** *** για διαχείριση της δεύτερης ζώνης μέσω ARISTON NET, πρέπει να εγκατασταθεί ένας πρόσθετος Sensys αντί για αναλογικό αισθητήρα χώρου / 63

17 NIMBUS POCKET M NET NEW Μέχρι 11 KW: / Αντλία θερμότητας αέρος/νερού inverter monobloc για θέρμανση και ψύξη χώρων / Εξαιρετικά αποδοτική ακόμη και σε ψυχρά κλίματα / Πάντα συνδεδεμένη χάρη στη Light Gateway ως, απομακρυσμένος χειρισμός και παρακολούθηση κατανάλωσης για μία ζώνη θερμοκρασίας* / Ο διαχειριστής συστήματος Sensys και ο εξωτερικός αισθητήρας ρύθμισης της θερμότητας συμπεριλαμβάνονται ως / Το ligh box για απομακρυσμένη τοποθέτηση όλων των συνδέσεων της εξωτερικής μονάδας, το οποίο μπορεί να τοποθετηθεί κι έξω επίσης / Λύση Plug και Play: το μόνο που χρειάζεστε είναι να προσθέσετε ένα κατάλληλο δοχείο διαστολής για το σύστημα / Ειδικό δοχείο αδρανείας και ενσωματωμένη αντίσταση 2kW τα οποία μπορούν να αγοραστούν προαιρετικά σαν αξεσουάρ / Μπορεί να συνδυαστεί με εξωτερικό κύλινδρο ΖΝΧ ENERGY CLASS A ++ A C 35 C Μέχρι 16.7 KW: / Αντλία θερμότητας αέρος/νερού inverter monobloc για θέρμανση και ψύξη χώρων / Εξαιρετικά αποδοτική ακόμη και σε ψυχρά κλίματα / Πάντα συνδεδεμένη χάρη στη Light Gateway ως, απομακρυσμένος χειρισμός και παρακολούθηση κατανάλωσης για μία ζώνη θερμοκρασίας* / Ο διαχειριστής συστήματος Sensys και ο εξωτερικός αισθητήρας ρύθμισης της θερμότητας συμπεριλαμβάνονται ως / Το ligh box για απομακρυσμένη τοποθέτηση όλων των συνδέσεων της εξωτερικής μονάδας, το οποίο μπορεί να τοποθετηθεί κι έξω επίσης / Λύση Plug και Play: το μόνο που χρειάζεστε είναι να προσθέσετε ένα κατάλληλο δοχείο διαστολής για το σύστημα / Ειδικό δοχείο αδρανείας και ενσωματωμένη αντίσταση 2kW τα οποία μπορούν να αγοραστούν προαιρετικά σαν αξεσουάρ / Μπορεί να συνδυαστεί με εξωτερικό κύλινδρο ΖΝΧ ENERGY CLASS A ++ A C 35 C * χρειάζονται πρόσθετα εξαρτήματα για να χειριστήτε πάνω από μια ζώνη θερμοκρασίας στο ARISTON NET (βλέπε σελίδα 68) 64 /

18 NIMBUS POCKET M NET ITALIAN DESIGN SUPER SILENT NIMBUS PLUS M NET kw ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ ΚΑΙ ΨΥΞΗ Αντλία θερμότητας αέρος/νερού inverter monobloc NIMBUS POCKET 40 M NET 50 M NET 70 M NET 70 M T NET 90 M T NET 110 M T NET Ελαχ/μεγ έξοδος θερμότητας (αέρας T 7 C, νερό T 35/30) kw 1.5/ / /11 2.6/11 3.9/14 3.9/16.7 Ελαχ/μεγ έξοδος θερμότητας (αέρας T 7 C, νερό T 45/40) kw 1.4/ / / / / /16 Ελαχ/μεγ έξοδος θέρμανσης/ψύξης (αέρας T 35 C, νερό T 18/23) kw 1.6/ / /12 3.1/12 4.6/ /16.6 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 35/30 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 45/40 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 45/40 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 45/40 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T -7 C, νερό T 35/30 C) κατά EN Ελαχ/μεγ Θ προσαγωγής σε λειτουργία αντλίας θερμότητας C 20/60 20/60 20/60 20/60 20/60 20/60 Ελαχ/μεγ Θ προσαγωγής με τις ενσωματωμένες αντιστάσεις (εν περιλαμβάνονται C Ελαχ/μεγ Θ αέρα με λειτουργία αντλίας θερμότητας C -20/35-20/35-20/35-20/35-20/35-20/35 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΨΥΞΗ Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 18/23 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 7/12 C) κατά EN Ελαχ/μεγ Θ προσαγωγής C 7/23 7/23 7/23 7/23 7/23 7/23 Ελαχ/μεγ Θ για λειτουργία αντλίας θερμότητας C 43/10 43/10 43/10 43/10 43/10 43/10 ΔΕΔΟΜΕΝΑ ErP Επίπεδο θορύβου εξωτερικής μονάδας db(a) Εποχική απόδοση (μέσο κλίμα, ΥΘ) % Εποχική απόδοση (μέσο κλίμα, ΧΘ) % Ετήσια απορροφούμενη ισχύς (ΥΘ) kwh/year ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΕΔΟΜΕΝΑ F-GAS NIMBUS 40 M EXT 50 M EXT 70 M EXT 70 M-T EXT 90 M-T EXT 110 M-T EXT Τύπος ψυκτικού R-410A R-410A R-410A R-410A R-410A R-410A Φόρτιση ψυκτικού g GWP Ισοδύναμα CO2 t Μέχρι 11 KW: 1 ΖΩΝΗ NIMBUS POCKET 40 M NET 50 M NET 70 M NET 70 M T NET Ενεργειακή κλάση Θέρμανσης χώρων 35 C A++ A++ A++ A++ Ενεργειακή κλάση Θέρμανσης χώρων 55 C A++ A++ A++ A++ ΚΩΔΙΚΟΣ Μέχρι 16.7 KW: 1 ΖΩΝΗ NIMBUS POCKET 90 M T NET 110 M T NET Ενεργειακή κλάση Θέρμανσης χώρων 35 C A++ A++ Ενεργειακή κλάση Θέρμανσης χώρων 55 C A++ A++ ΚΩΔΙΚΟΣ / 65

19 ΕΠΙΛΟΓΗ ΤΩΝ ΕΙΔΙΚΩΝ ΑΞΕΣΟΥΑΡ* ΑΞΕΣΟΥΑΡ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ SENSYS αναλογικός ελεγκτής συστήματος LIGHT GATEWAY για πρόσβαση στις WIFI υπηρεσίες συνδεσιμότητας ΕΝΣΥΡΜΑΤΟΣ ΕΞΩΤΕΡΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ LIGHT BOX (κουτί καλωδιώσεων) ΚΩΔΙΚΟΣ ΑΞΕΣΟΥΑΡ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΥΚΑΜΠΤΑ 1M - M ΕΥΚΑΜΠΤΑ 3M - M ΕΥΚΑΜΠΤΑ 10M - M EXOGEL KIT ΠΟΔΙΑ ΑΠΟΡΡΟΦΗΣΗΣ ΚΡΑΔΑΣΜΩΝ (2 τεμ) ΥΓΡΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ ΣΤΗΡΙΓΜΑΤΑ ΤΟΙΧΟΥ (εξωτερική μονάδα) ΑΝΤΙΚΡΑΔΑΣΜΙΚΑ ΓΙΑ ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ (εξωτερική μονάδα) 4 τεμ ΡΥΘΜΙΖΟΜΕΝΟ ΔΙΑΦΟΡΙΚΟ ΚΙΤ BY-PASS ** KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ ΥΔΡΑΥΛΙΚΗ ΟΜΑΔΑ ΑΣΦΑΛΕΙΑΣ 3/4" ΣΙΦΟΝΙ CKZ 30 HH (Εξαιρείται το δοχείο διαστολής) - class C CKZ 50 HH (Εξαιρείται το δοχείο διαστολής) - class C KW ΘΕΡΜΑΝΤΙΚΟ ΣΤΟΙΧΕΙΟ ΟΛΟΚΛΗΡΩΣΗΣ ΓΙΑ CKZ HH l ΜΟΝΩΜΕΝΟ ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ ΓΙΑ CKZ HH ΟΔΗ ΒΑΛΒΙΔΑ ΓΙΑ ΘΕΡΜΑΝΣΗ Ή ΨΥΞΗ ΑΞΕΣΟΥΑΡ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΠΟΛΛΩΝ ΖΩΝΩΝ ΘΕΡΜΗΣ/ΚΡΥΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ MGM 2-ΖΩΝΗ ΖΕΣΤΟ/ΚΡΥΟ Το κιτ 2-ΖΩΝΩΝ ΖΕΣΤΟ/ΚΡΥΟ περιλαμβάνει: βαλβίδα μίξης με μόνωση - 2 αντλίες ζώνης + μόνωση- ΖΕΣΤΟ/ΚΡΥΟ κιτ διαχειριστή ζώνης - 2 αισθητήρες επιστροφής θέρμανσης - S4 ΠΡΟΣΘΕΤΑ ΑΞΕΣΟΥΑΡ ΓΙΑ ΔΙΑΧΕΙΡΙΣΗ ΠΟΛΛΩΝ ΖΩΝΩΝ ΘΕΡΜΗΣ/ΚΡΥΑΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Βαλβίδα μίξης με μόνωση Αντλίες ζώνης με μόνωση Αισθητήρας επιστροφής θέρμανσης χώρων - S *για την πλήρη λίστα των αξεσουάρ βλέπε σελίδες ** να τοποθετείται σε συστήματα με θερμοστατικές βαλβίδες στα τερματικά ή βαλβίδες ζώνης ώστε να εξασφαλίζεται ο ελάχιστος ρυθμός ροής λειτουργίας 66 /

20 Διαγράμματα συστήματος NIMBUS POCKET M NET NIMBUS POCKET M NET + NUOS EVO A+ (αντλία θερμότητας θέρμανσης ΖΝΧ) ΥΠΟΜΝΗΜΑ: 1. Light box 2. Εξωτερική μονάδα 3. CKZ 30 HH 4. Εξωτερικός αισθητήρας 5. Sensys + Light Gateway 6. Ζώνη με υψηλής θερμοκρασίας Θέρμανση χώρων/χαμηλής θερμοκρασίας ψύξης(με fan coil) 7. Exogel kit (προαιρετικό) 8. Kιτ βαλβίδων/φίλτρου (προαιρετικό) 9. Ρυθμιζόμενο διαφορικό bypass (προαιρετικό)*** 10. NUOS EVO A+ (δεν μπορεί να ελεγχθεί από το Sensys) NIMBUS POCKET M NET + MGM 2 ΖΩΝΕΣ ΖΕΣΤΟ/ΚΡΥΟ ΥΠΟΜΝΗΜΑ: 1. Light box 2. Εξωτερική μονάδα 3. CKZ 30 HH 4. Εξωτερικός αισθητήρας 5. Sensys + Light Gateway 6. MGM 2-zone ΖΕΣΤΟ/ΚΡΥΟ 7. Ζώνη 1 θέρμανση-ψύξη (με fan coil) 8. Ζώνη 2 θέρμανση-ψύξη (σύστημα δαπέδου) 9. Αναλογικός αισθητήρας χώρου (προαιρετικό)*** 10. Exogel kit (προαιρετικό) 11. KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ (προαιρετικό) *** για διαχείριση της δεύτερης ζώνης μέσω ARISTON NET, πρέπει να εγκατασταθεί ένας πρόσθετος Sensys αντί για αναλογικό αισθητήρα χώρου / 67

21 Εξωτερική μονάδα S ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ Περιγραφή ΚΩΔΙΚΟΣ NIMBUS 40 M EXT NIMBUS 50 M EXT NIMBUS 70 M EXT NIMBUS 70 M-T EXT NIMBUS 90 M-T EXT NIMBUS 110 M-T EXT NIMBUS FLEX 40 M NET NIMBUS FLEX 40 M 2Z NET NIMBUS FLEX 50 M NET NIMBUS FLEX 50 M 2Z NET NIMBUS FLEX 70 M NET NIMBUS FLEX 70 M 2Z NET NIMBUS FLEX 70 M T NET NIMBUS FLEX 70 M T 2Z NET NIMBUS FLEX 90 M T NET NIMBUS FLEX 110 M T NET NIMBUS FLEX 90 M T NET NIMBUS FLEX 110 M T NET NIMBUS COMPACT 40 M NET NIMBUS COMPACT 40 M 2Z NET NIMBUS COMPACT 50 M NET NIMBUS COMPACT 50 M 2Z NET NIMBUS COMPACT 70 M NET NIMBUS COMPACT 70 M 2Z NET NIMBUS COMPACT 70 M T NET NIMBUS COMPACT 70 M T 2Z NET NIMBUS PLUS 40 M NET NIMBUS PLUS 40 M 2Z NET NIMBUS PLUS 50 M NET NIMBUS PLUS 50 M 2Z NET NIMBUS PLUS 70 M NET NIMBUS PLUS 70 M 2Z NET NIMBUS PLUS 70 M T NET NIMBUS PLUS 70 M T 2Z NET NIMBUS PLUS 90 M T NET NIMBUS PLUS 110 M T NET NIMBUS POCKET 40 M NET NIMBUS POCKET 50 M NET NIMBUS POCKET 70 M NET NIMBUS POCKET 70 M T NET NIMBUS POCKET 90 M T NET NIMBUS POCKET 110 M T NET ΣΗΜΕΙΩΣΗ Ο Εξωτερικός αισθητήρας και ο Sensys περιλαμβάνονται σαν και παραδίδονται με την εσωτερική μονάδα 68 /

22 ΕΣΩΤΕΡΙΚΕΣ ΕΠΙΤΟΙΧΕΣ ΜΟΝΑΔΕΣ ΕΣΩΤΕΡΙΚΕΣ ΜΟΝΑΔΕΣ ΔΑΠΕΔΟΥ LIGHT BOX ΚΥΛΙΝΔΡΟΙ ΖΕΣΤΟΥ ΝΕΡΟΥ ΑΞΕΣΟΥΑΡ NIMBUS WH M 1Z NIMBUS WH M 2Z NIMBUS WH-L M 1Z NIMBUS FS M 1Z NIMBUS FS M 2Z NIMBUS LB M CD1 180 H CD1 300 H ARISTON NET LIGHT GATEWAY ΚΙΤ ΖΝΧ ΓΙΑ MONOBLOC ΚΙΤ ΖΝΧ ΓΙΑ ΜΕΓΑΛΗ MONOBLOC / 69

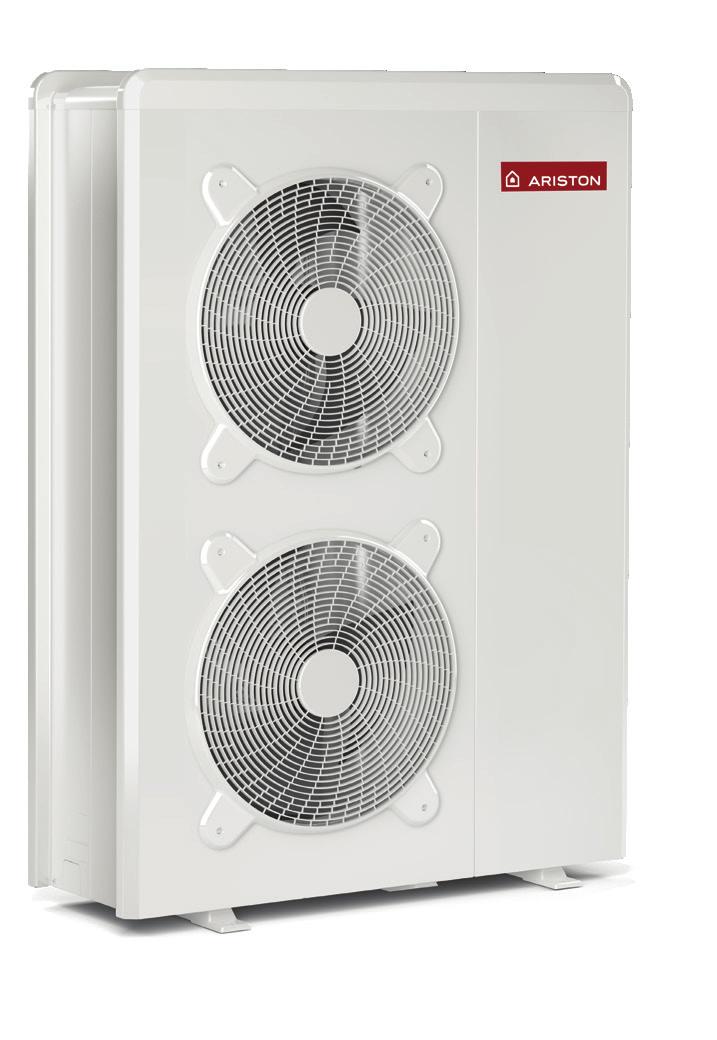

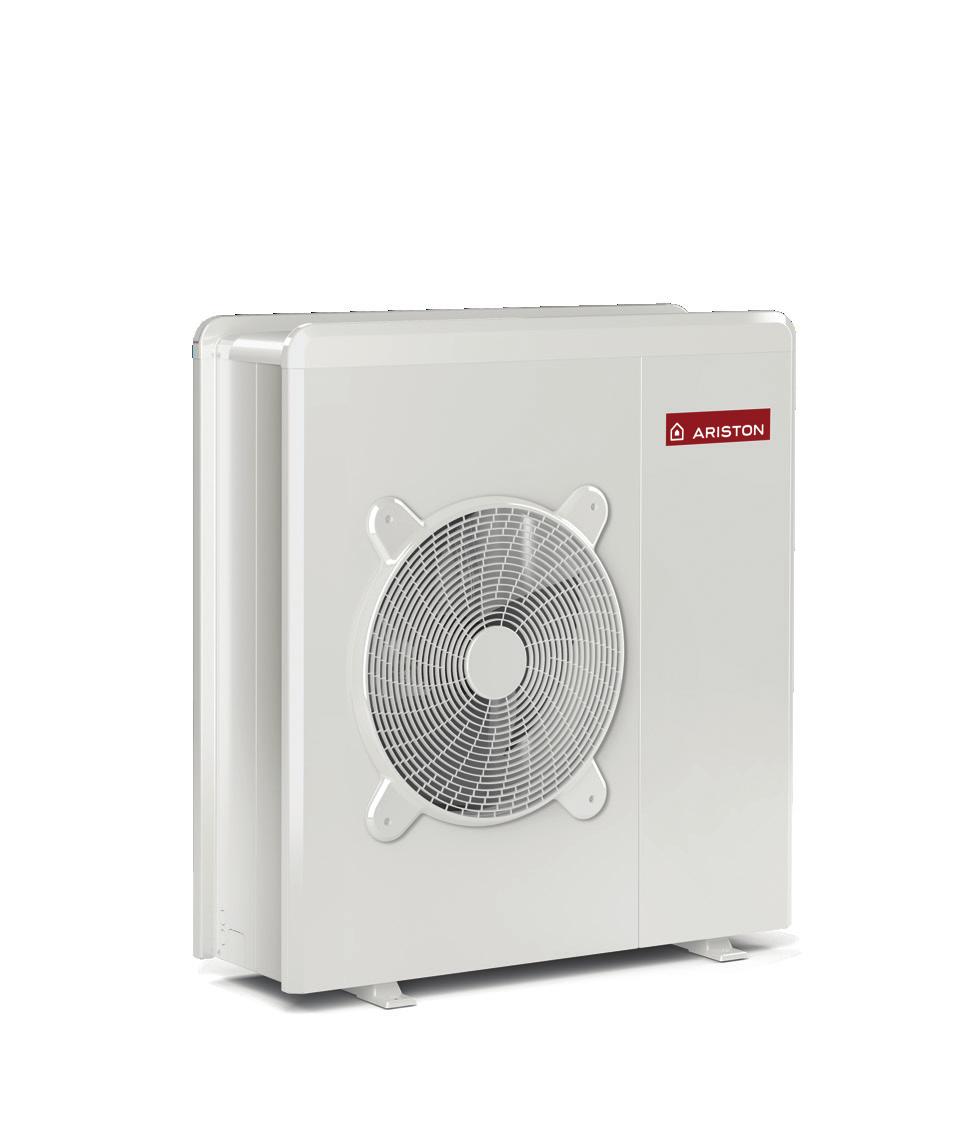

23 NIMBUS M εξωτερική μονάδα / Αθόρυβη λειτουργία κινητήρα χωρίς ψήκτρες / Διπλός περιστροφικός συμπιεστής για αθόρυβη και αποδοτική λειτουργία, ακόμη και σε μερικά φορτία και σε ψυχρά κλίματα / Έλεγχος Inverter για ρύθμιση ισχύος εξόδου ανά πάσα στιγμή κατά τις ανάγκες του συστήματος, μειώνοντας τους κύκλους on/off / Προϊόν βελτιστοποιημένο για κατώτατα επίπεδα θορύβου σε όλες τις καταστάσεις / Εξατμιστής με ευθεία πτερύγια και επεξεργασία Blue Fin^ για μέγιστη αντίσταση στη παγωνιά / Υψηλής απόδοσης ενσωματωμένη αντλία κυκλοφορίας Πωλείται μόνο σαν μέρος του πακέτου NIMBUS M NET NIMBUS 4O M EXT 5O M EXT 7O M EXT 70 M-T EXT 90 M-T EXT 110 M-T EXT ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ Ονομαστική θερμική ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T 7 C, νερό T 35/30 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T -7 C, νερό T 35/30 C) κατά EN kw Ονομαστικό COP (αέρας T -7 C, νερό T 35/30 C) κατά EN Ελαχ/μεγ Θ προσαγωγής C 20/60 20/60 20/60 20/60 20/60 20/60 Ελαχ/μεγ Θ αέρα με λειτουργία αντλίας θερμότητας C -20/35-20/35-20/35-20/35-20/35-20/35 ΕΠΙΔΟΣΕΙΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ - ΨΥΞΗ Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 18/23 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 18/23 C) κατά EN Ονομαστική θερμική ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστική απορροφ. ισχύς (αέρας T 35 C, νερό T 7/12 C) κατά EN kw Ονομαστικό EER (αέρας T 35 C, νερό T 7/12 C) κατά EN Ελαχ/μεγ Θ προσαγωγής C 5/22 5/22 5/22 5/22 5/22 5/22 Ελαχ/μεγ Θ για λειτουργία αντλίας θερμότητας C 43/10 43/10 43/10 43/10 43/10 43/10 Εξωτερική μονάδα Βάρος kg Τύπος ψυκτικού R-410A R-410A R-410A R-410A R-410A R-410A Φόρτιση ψυκτικού g GWP Ισοδύναμα CO2 t Σύνδεση σωλήνα εισόδου Inches Σύνδεση σωλήνα εξόδου Inches Όγκος ESTER OIL VG74 ml Τάση/φάσεις/συχνότητα V/ph/Hz Μέγιστο απορροφούμενο ρεύμα/φάση A Μέγιστη απορροφόυμενη ισχύς kw Τύπος συμπιεστή DC TWIN-ROTARY Μέγιατη πίεση λειτουργίας kpa Ελάχιστη πίεση λειτουργίας kpa Μόνωση IP24 IP24 IP24 IP24 IP24 IP24 Ισχύς θορύβου db(a) Ελάχιστο περιεχόμενο νερού στο πρωτεύον κύκλωμα l NIMBUS 4O M EXT 5O M EXT 7O M EXT 70 M-T EXT 90 M-T EXT 110 M-T EXT ΚΩΔΙΚΟΣ /

24 Εξωτερική μονάδα: NIMBUS M EXT ITALIAN DESIGN NIMBUS M EXT 90T-110T NIMBUS M EXT 70-70T NIMBUS M EXT ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ Όρια λειτουργίας για ψύξη* A Όρια λειτουργίας για θέρμανση* A (10 ; 23) (10 ; 18) (10 ; 12) (10 ; 7) UF FC (-20 ; 45) (-10 ; 60) A - Θερμοκρασία νερού προσαγωγής ( C) B - Θερμοκρασία εξωτερικού αέρα ( C) (43 ; 23) (43 ; 18) (43 ; 12) (43 ; 7) 0 B A - Θερμοκρασία νερού προσαγωγής ( C) B - Θερμοκρασία εξωτερικού αέρα ( C) (35 ; 60) 30 (35 ; 33) 20 (-20 ; 20) (15 ; 20) 10 0 B Διαθέσιμη πίεση για το σύστημα ανάλογα με τα μοντέλα mbar l/h * Δυνατότητα σχετικής αντιστάθμισης της θερμοκρασίας παράδοσης μέχρι -10 C σε σύγκριση με τις γκρίζες περιοχές στο γράφημα, με απόλυτο όριο κάτω από 5 C. ** Πάνω από 35 C, οι διατάξεις αυτοπροστασίας του συμπιεστή ενεργο-ποιούνται, κι έτσι η λειτουργία της μηχανής παρεκλίνει από την ονομαστική της λειτουργία Διαθέσιμη πίεση Οι υποδεικνυόμενες καμπύλες λαμβάνουν υπόψη τις πτώσεις πίεσης που οφείλονται στην εξωτερική μονάδα. Επομένως, χρειάζεται μόνο να υπολογίσετε και να συγκρίνετε τις πτώσεις πίεσης σε ολόκληρο το κύκλωμα, χρησιμοποιώντας την καμπύλη αναφοράς (βλ. Γράφημα), για να ελέγξετε εάν το σύστημα έχει εγκατασταθεί σωστά. Μπορείτε να εγκαταστήσετε μια συμπληρωματική αντλία κυκλοφορίας αν αυτή της μονάδας δεν είναι αρκετά ισχυρή. ΣΗΜΕΙΩΣΗ: αν υπάρχουν θερμοστατικές βαλβίδες σε όλα τα τερματικά ή βαλβίδες ζώνης, πρέπει να εγκατασταυεί ένα by -pass ώστε να εξασφαλιστεί η ελάχιστη παροχή λειτουργίας (προαιρετικός κωδικός ). / 71

25 NIMBUS WH M εσωτερική μονάδα / Ανοξείδωτος πλακοειδής εναλλάκτης θερμότητας Αερίου/Νερού / Υψηλής απόδοσης κυκλοφορητής συνεχούς διαμόρφωσης / Αρθρωτό εφεδρικό ηλεκτρικό στοιχείο (2+2)kW για μοντέλα T και (2+2+2)kW για μοντέλα 90T-110T / Συνδέσεις αερίου και υδραυλικές στο κάτω μέρος / Ενσωματωμένος πίνακας κυκλώματος / Δοχείο διαστολής 8 λίτρων / Μπορεί να εισαχθεί κιτ ζεστού νερού μέσα στη μονάδα ( σε πακέτα FLEX) / Παραδίδονται με την εσωτερική μονάδα ο Sensys και ο εξωτερικός αισθητήρας Πωλείται μόνο σαν μέρος του πακέτου NIMBUS M NET ΥΠΟΜΝΗΜΑ: 1. Κρουνός εκκένωσης 2. Βαλβίδα ασφαλείας 3-bar 3. Μανόμετρο 4. Κρουνός εκκένωσης 5. Διακόπτης πίεσης 6. Δοχείο διαστολής 7. Αυτόματος εξαεριστήρας 8. Αισθητήρας προσαγωγής στο σύστημα θέρμανσης/ κλιματισμού 9. Θερμοστάτης ασφαλείας χειροκίνητος 10. Θερμοστάτης ασφαλείας αυτόματος 11. Εφεδρικό ηλεκτρικό στοιχείο θέρμανσης (2kW + 2kW) 12. Αισθητήρας θερμοκρασίας στιην επιστροφή του συστήματος θέρμανσης/ψύξης 13. Αισθητήρας θερμοκρασίας προσαγωγής ΖΩΝΗ Αισθητήρας θερμοκρασίας επιστροφής ΖΩΝΗ Αισθητήρας θερμοκρασίας προσαγωγής ΖΩΝΗ Αισθητήρας θερμοκρασίας επιστροφής ΖΩΝΗ ΖΩΝΗ 1 αναλογική αντλία κυκλοφορίας 18. ΖΩΝΗ 2 αναλογική αντλία κυκλοφορίας 19. Βαλβίδα μίξης ΖΩΝΗ Υδραυλικός διαχωριστής 21. Πρόσθετος αυτόματος εξαεριστήρας 22. Εφεδρικό ηλεκτρικό στοιχείο θέρμανσης (2kW + 2kW + 2kW) WH M 2Z WH-L M 1Z WH M 1Z 72 /

26 ΔΙΑΣΤΑΣΕΙΣ Εσωτερική μονάδα τοίχου NIMBUS WH M WH M 2Z WH M 1Z WH-L M 1Z A. Πρασαγωγή ζεστό/κρύο από εξωτερική μονάδα G 1 M B. Επιστροφή ζεστού/κρύου σε εξωτερική μονάδα G 1 M C. Προσαγωγή ζεστό/κρύο νερό στο σύστημα G 3/4 M D. Επιστροφή ζεστό/κρύο από σύστημα G 3/4 M E. Πρασαγωγή ζεστό/κρύο νερό στη ζώνη 2 - G 3/4 M F. Επιστροφή ζεστό/κρύο νερό από ζώνη 2 - G 3/4 M G. Προσαγωγή ζεστό/κρύο νερό στο σύστημα G 1 M H. Επιστροφή ζεστό/κρύο από σύστημα G 1 M ΕΠΙΔΟΣΗ NIMBUS WH M 1Z M 2Z -L M 1Z mbar Διαθέσιμη πίεση για μοντέλα 1 -ζώνης: 40 M - 50 M - 70 M - 70 M-T l/h mbar l/h 70 Διαθέσιμη πίεση για μοντέλα 2 -ζωνών: 40 M - 50 M - 70 M - 70 M-T mbar Διαθέσιμη πίεση για μοντέλα 1 -ζώνης: 90 M M l/h Βάρος kg Τροφοδοσία (μία/τρεις φάσεις) V/ph/Hz 230/1/50-400/3/50 Μέγιστο απορροφούμενο ρεύμα (μονό/ 30A/ph, 30A/N - A τριφασικό)) 10Axph, 30AxN Ονομαστική ισχύς ηλεκτρικού στοιχείου kw Ισχύς θορύβου db(a) Θέρμανση χώρων ναι ναι ναι Ψύξη ναι ναι ναι Χωρητικότητα δοχείου διαστολής l Ενσωματωμένες αντλίες κυκλοφορίας no 2 no Τύπος αντλίας κυκλοφορίας Class A - συνεχούς διαμόρφωσης Αριθμός ενσωματωμένων ζωνών θερμοκρασίας NIMBUS WH M 1Z M 2Z -L M 1Z ΚΩΔΙΚΟΣ Διαθέσιμη πίεση Οι υποδεικνυόμενες καμπύλες λαμβάνουν υπόψη τις πτώσεις πίεσης που οφείλονται στην εξωτερική μονάδα. Επομένως, χρειάζεται μόνο να υπολογίσετε και να συγκρίνετε τις πτώσεις πίεσης σε ολόκληρο το κύκλωμα, χρησιμοποιώντας την καμπύλη αναφοράς (βλ. Γράφημα), για να ελέγξετε εάν το σύστημα έχει εγκατασταθεί σωστά. Μπορείτε να εγκαταστήσετε μια συμπληρωματική αντλία κυκλοφορίας αν αυτή της μονάδας δεν είναι αρκετά ισχυρή. Μπορείτε να εγκαταστήσετε μια συμπληρωματική αντλία κυκλοφορίας αν αυτή της μονάδας δεν είναι αρκετά ισχυρή. ΣΗΜΕΙΩΣΗ: αν υπάρχουν θερμοστατικές βαλβίδες σε όλα τα τερματικά ή βαλβίδες ζώνης, πρέπει να εγκατασταυεί ένα by -pass ώστε να εξασφαλιστεί η ελάχιστη παροχή λειτουργίας (προαιρετικός κωδικός ). / 73

27 NIMBUS FS M εσωτερική μονάδα / Ανοξείδωτος πλακοειδής εναλλάκτης θερμότητας Αερίου/Νερού / Υψηλής απόδοσης κυκλοφορητής συνεχούς διαμόρφωσης / Αρθρωτό εφεδρικό ηλεκτρικό στοιχείο (2+2)kW / Ενσωματωμένος πίνακας κυκλώματος / Δοχείο διαστολής 8 λίτρων / Παραδίδονται με την εσωτερική μονάδα ο Sensys και ο εξωτερικός αισθητήρας / Ενσωματωμένος κύλινδρος 180 l μονής σερπαντίνας με μεγάλη επιφάνεια θερμικής εναλλαγής Πωλείται μόνο σαν μέρος του πακέτου NIMBUS M NET ΥΠΟΜΝΗΜΑ: 1. Αισθητήρας θερμοκρασίας στην επιστροφή του συστήματος θέρμανσης/ψύξης 2. Κρουνός εκκένωσης 3. Δοχείο διαστολής 4. Μανόμετρο 5. Βαλβίδα ασφαλείας 3-bar 6. Διακόπτης πίεσης 7. Αυτόματος εξαεριστήρας 8. Εφεδρικό ηλεκτρικό στοιχείο θέρμανσης 9. 3-οδη βαλβίδα 10. Θερμοστάτης ασφαλείας αυτόματος 11. Θερμοστάτης ασφαλείας χειροκίνητος 12. Αισθητήρας προσαγωγής στο σύστημα θέρμανσης/ κλιματισμού 13. Αισθητήρας θερμοκρασίας επιστροφής ΖΩΝΗ Αισθητήρας θερμοκρασίας προσαγωγής ΖΩΝΗ Αισθητήρας θερμοκρασίας προσαγωγής ΖΩΝΗ ΖΩΝΗ 2 αναλογική αντλία κυκλοφορίας 17. Αισθητήρας θερμοκρασίας επιστροφής ΖΩΝΗ Βαλβίδα μίξης ΖΩΝΗ Πρόσθετος αυτόματος εξαεριστήρας 20. ΖΩΝΗ 2 αναλογική αντλία κυκλοφορίας 74 /

28 ΔΙΑΣΤΑΣΕΙΣ Εσωτερική μονάδα δαπέδου: NIMBUS FS M A. Πρασαγωγή ζεστό/κρύο από εξωτερική μονάδα G 1 M B. Επιστροφή ζεστού/κρύου σε εξωτερική μονάδα G 1 M C. Προσαγωγή ζεστό/κρύο νερό στο σύστημα G 3/4 M D. Επιστροφή ζεστό/κρύο από σύστημα G 3/4 M G. Προσαγωγή ζεστού νερού χρήσης G 3/4 M H. Επιστροφή ζεστού νερού χρήσης G 3/4 M I. Προσαγωγή ζεστού/κρύου νερού στη Ζώνη 1 - G 1 M L. Επιστροφή ζεστού/κρύου νερού από Ζώνη 1 - G 1 M M. Προσαγωγή ζεστού/κρύου νερού στη Ζώνη 2 - G 1 M N. Επιστροφή ζεστού/κρύου νερού από Ζώνη 2 - G 1 M ΕΠΙΔΟΣΗ NIMBUS FS M 1Z M 2Z mbar Διαθέσιμη πίεση για μοντέλα 1 -ζώνης: 40 M - 50 M - 70 M - 70 M-T l/h 70 Βάρος kg Τροφοδοσία V/ph/Hz 230/1/50-400/3/50 Μέγιστο απορροφούμενο ρεύμα A Ονομαστική ισχύς ηλεκτρικού στοιχείου kw Ισχύς θορύβου db(a) Θέρμανση χώρων ναι ναι Ψύξη ναι ναι Ονομαστική χωρητικότητα κυλίνδρου ζεστού l νερού Επιφάνεια θερμκής εναλλαγής σερπαντίνας m Χωρητικότητα δοχείου διαστολής l 8 8 Ενσωματωμένες αντλίες κυκλοφορίας no no Αριθμός ενσωματωμένων ζωνών θερμοκρασίας 1 2 Διαθέσιμη πίεση για μοντέλα 2 -ζωνών: 40 M - 50 M - 70 M - 70 M-T mbar l/h NIMBUS FS M 1Z M 2Z ΚΩΔΙΚΟΣ Διαθέσιμη πίεση Οι υποδεικνυόμενες καμπύλες λαμβάνουν υπόψη τις πτώσεις πίεσης που οφείλονται στην εξωτερική μονάδα. Επομένως, χρειάζεται μόνο να υπολογίσετε και να συγκρίνετε τις πτώσεις πίεσης σε ολόκληρο το κύκλωμα, χρησιμοποιώντας την καμπύλη αναφοράς (βλ. Γράφημα), για να ελέγξετε εάν το σύστημα έχει εγκατασταθεί σωστά. Μπορείτε να εγκαταστήσετε μια συμπληρωματική αντλία κυκλοφορίας αν αυτή της μονάδας δεν είναι αρκετά ισχυρή. Μπορείτε να εγκαταστήσετε μια συμπληρωματική αντλία κυκλοφορίας αν αυτή της μονάδας δεν είναι αρκετά ισχυρή. ΣΗΜΕΙΩΣΗ: αν υπάρχουν θερμοστατικές βαλβίδες σε όλα τα τερματικά ή βαλβίδες ζώνης, πρέπει να εγκατασταυεί ένα by -pass ώστε να εξασφαλιστεί η ελάχιστη παροχή λειτουργίας (προαιρετικός κωδικός ). / 75

29 Δοχείο αδρανείας CKZ HH NEW Δοχείο αδρανείας / Δοχείο αδρανείας που μπορεί να τοποθετηθεί κάτω από την εξωτερική μονάδα / Κατάλληλο για εφαρμογές ψύξης θέρμανσης / Προαιρετικό μονωμένο δοχείο διαστολής 10 l το οποίο μπορεί να τοποθετηθεί μέσα / Προαιρετικό θερμαντικό στοιχείο 2kW για ολοκλήρωση στη λειτουργία θέρμανσης ΤΕΛΕΙΟ ΓΙΑ ΣΥΝΔΥΑΣΜΟ ΜΕ NIMBUS POCKET M NET ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ CKZ 30 HH CKZ 50 HH Χωρητικότητα l Μέγιατη πίεση λειτουργίας bar 3 3 Βάρος Άδειο kg Διάμετρος των συνδέσεων προσαγωγής/ 1 1 επιστροφής Διάμετρος σύνδεσης του προαιρετικού θερμαντικού στοιχείου 1½ 1½ ΣΥΝΟΛΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ a mm ΜΟΝΤΕΛΟ CKZ 30 HH CKZ 50 HH Ενεργειακή κλάση C C ΚΩΔΙΚΟΣ ΑΞΕΣΟΥΑΡ ΚΩΔΙΚΟΣ 2 kw θερμαντικό στοιχείο ενσωμάτωσης για CKZ HH l μονωμένο δοχείο διαστολής για CKZ HH /

30 Δοχείο αδρανείας CKZ 80 H Δοχείο αδρανείας / Δοχείο αδρανείας από μαύρο χάλυβα για συστήματα με αντλίες θερμότητας / Κατάλληλο για εφαρμογές θέρμανσης/ψύξης ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ CKZ 80 H Χωρητικότητα l 79 Μέγιατη πίεση λειτουργίας bar 3 Θερμική διασπορά W 38 Μέγιστη θερμοκρασία C 95 Βάρος Άδειο kg 35 ΜΟΝΤΕΛΟ CKZ 80 H Ενεργειακή κλάση B ΚΩΔΙΚΟΣ / 77

31 Κύλινδρος CD2 400 H Double-coil Κύλινδρος / Ατσάλινο δοχείο με σμάλτο τιτανίου / Διπλή άνοδος μαγνησίου / Ανακυκλοφορία / Φλάντζα επιθεώρησης / Μεγάλη επάνω σερπαντίνα / Πρόσθετη κάτω σερπαντίνα / Μόνωση με αφρό πολυουρεθάνης ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ CD2 400 H Χωρητικότητα l 410 Επφάνεια εναλλαγής επάνω σερπαντίνας m Επφάνεια εναλλαγής κάτω σερπαντίνας m Μέγιατη πίεση λειτουργίας bar 10 Θερμική διασπορά W 96 Μέγιστη θερμοκρασία C 95 Βάρος Άδειο kg 200 ΜΟΝΤΕΛΟ CD2 400 H Ενεργειακή κλάση C ΥΠΟΜΝΗΜΑ: A. Είσοδος κρύου νερού B. Κάτω έξοδος σερπαντίνας C. Κάτω είσοδος σερπαντίνας D. Πάνω έξοδος σερπαντίνας E. Ανακυκλοφορία F. Είσοδος πάνω σερπαντίνας G. Έξοδος ΖΝΧ ΚΩΔΙΚΟΣ /

32 Γκάμα αξεσουάρ Nimbus NET ΑΞΕΣΟΥΑΡ ΜΟΝΟ ΓΙΑ NIMBUS S NET - SPLIT Αξεσουάρ εξωτερικής μονάδας Split 5 m ΚΙΤ ΣΩΛΗΝΑ ΑΕΡΙΟΥ Μονωμένοι σωλήνες για συνδέσεις ανάμεσα σε εσωτερική και εξωτερική μονάδα Διάμετρος 3/8-5/8 ( mm). Χαλκός υψηλής ποιότητας για συστήματα με ψυκτικό αέριο. Θερμομόνωση σε πολυαιθυλένιο (πάχους 8-10 mm), καλυμμένη με ένα προστατευτικό φιλμ κατά UV Θερμοκρασίες: -40 C-120 C. Μήκος 5 m 10 m ΚΙΤ ΣΩΛΗΝΑ ΑΕΡΙΟΥ Μονωμένοι σωλήνες για συνδέσεις ανάμεσα σε εσωτερική και εξωτερική μονάδα Διάμετρος 3/8-5/8 ( mm). Χαλκός υψηλής ποιότητας για συστήματα με ψυκτικό αέριο. Θερμομόνωση σε πολυαιθυλένιο (πάχους 8-10 mm), καλυμμένη με ένα προστατευτικό φιλμ κατά UV Θερμοκρασίες: -40 C-120 C. Μήκος 10 m 20 m ΚΙΤ ΣΩΛΗΝΑ ΑΕΡΙΟΥ Μονωμένοι σωλήνες για συνδέσεις ανάμεσα σε εσωτερική και εξωτερική μονάδα Διάμετρος 3/8-5/8 ( mm). Χαλκός υψηλής ποιότητας για συστήματα με ψυκτικό αέριο. Θερμομόνωση σε πολυαιθυλένιο (πάχους 8-10 mm), καλυμμένη με ένα προστατευτικό φιλμ κατά UV Θερμοκρασίες: -40 C-120 C. Μήκος 20 m Υδραυλικά αξεσουάρ για επίτοιχες μονάδες WH Split ΑΘ SPLIT ΚΙΤ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΕΚΤΌΣ ΤΟΙΧΟΥ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στην αντλία θερμότητας 1 M Σωλήνας χαλκού για είσοδο πλήρωσης συστήματος ½ M Αποσυνδετήρας Στήριγμα σωλήνα ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΑΘ SPLIT ΜΠΑΡΕΤΕΣ ΣΩΛΗΝΩΝ (ΣΩΛΗΝΕΣ ΕΚΤΌΣ ΤΟΙΧΟΥ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στον κύλινδρο ΖΝΧ ΑΘ SPLIT ΚΙΤ ΜΠΑΡΕΤΕΣ (ΣΩΛΗΝΕΣ ΕΝΤΟΣ ΤΟΙΧΟΥ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στην αντλία θερμότητας 1 M Σωλήνας χαλκού για είσοδο πλήρωσης συστήματος ½ M Βαλβίδα εισόδου νερού ΑΘ SPLIT ΜΠΑΡΕΤΕΣ ΣΩΛΗΝΩΝ (ΣΩΛΗΝΕΣ ΕΝΤΟΣ ΤΟΙΧΟΥ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στον κύλινδρο ΖΝΧ ΚΙΤ ΖΝΧ ΓΙΑ SPLIT Σωλήνες, 3-οδη βαλβίδα και καλωδίωση για σύνδεση του κυλίνδρου ΖΝΧ Υδραυλικά αξεσουάρ για μονάδες δαπέδου FS Split ΚΩΔΙΚΟΣ ΑΘ SPLIT FS ΕΠΑΝΩ ΣΥΝΔΕΣΗ ¾ M Σωλήνες εισόδου/εξόδου ζεστού νερού χρήσης 1 M μονωμένοι σωλήνες αντλίας θερμότητας και εισόδου/εξόδου ζώνης θέρμανσης Αποσυνδετήρας 2 βάνες πλήρωσης (σύστημα και κύλινδρος) ΑΘ SPLIT FS ΔΕΞΙΑ ΣΥΝΔΕΣΗ ¾ M Σωλήνες εισόδου/εξόδου ζεστού νερού χρήσης 1 M μονωμένοι σωλήνες αντλίας θερμότητας και εισόδου/εξόδου ζώνης θέρμανσης Αποσυνδετήρας 2 βάνες πλήρωσης (σύστημα και κύλινδρος) ΑΘ SPLIT FS ΑΡΙΣΤΕΡΗ ΣΥΝΔΕΣΗ ¾ M Σωλήνες εισόδου/εξόδου ζεστού νερού χρήσης 1 M μονωμένοι σωλήνες αντλίας θερμότητας και εισόδου/εξόδου ζώνης θέρμανσης Αποσυνδετήρας 2 βάνες πλήρωσης (σύστημα και κύλινδρος) / 79

33 Γκάμα αξεσουάρ Nimbus NET ΑΞΕΣΟΥΑΡ ΜΟΝΟ ΓΙΑ NIMBUS M NET - MONOBLOC Αξεσουάρ εξωτερικής μονάδας Monobloc ΕΥΚΑΜΠΤΑ 1M - M IΜονωμένοι εύκαμπτα για συνδέσεις ανάμεσα στην εσωτερική και εξωτερική μονάδα. Ένας μονός σωλήνας κι ένας σωλήνας με καλώδιο για τη σύνδεση BUS. Μήκος 1 μέτρο, συνδέσεις 1 θηλυκές συν ένας μαστός (1 Mx1 M) για σύνδεση στην εξωτερική μονάδα. ΕΥΚΑΜΠΤΑ 3M - M IΜονωμένοι εύκαμπτα για συνδέσεις ανάμεσα στην εσωτερική και εξωτερική μονάδα. Ένας μονός σωλήνας κι ένας σωλήνας με καλώδιο για τη σύνδεση BUS. Μήκος 3 μέτροs, συνδέσεις 1 θηλυκές συν ένας μαστός (1 Mx1 M) για σύνδεση στην εξωτερική μονάδα. ΕΥΚΑΜΠΤΑ 10M - M IΜονωμένοι εύκαμπτα για συνδέσεις ανάμεσα στην εσωτερική και εξωτερική μονάδα. Ένας μονός σωλήνας κι ένας σωλήνας με καλώδιο για τη σύνδεση BUS. Μήκος 10 μέτροs, συνδέσεις 1 θηλυκές συν ένας μαστός (1 Mx1 M) για σύνδεση στην εξωτερική μονάδα. EXOGEL KIT (προτεινόμενο αξεσουάρ) Παθητικό προστατευτικό κιτ κατά παγετού (όχι ηλεκτρικό) Επιτρέπει το σταδιακό άδειασμα του κυκλώματος, όταν η θερμοκρασία του συστήματος πέφτει στον 1 C. Η βαλβίδα κλείνει ξανά όταν η θερμοκρασία πηγαίνει πάνω από τους 4 C. Αποτελείται από ένα κομάτι 3/4 αρσενικό Μαστό/Θηλυκό πάσο και ορειχάλκινη μονάδα 4-δρόμων με σύνδεση λάστιχου και σφαιρική βάνα με είσοδο κατσβιδιού 2 λειτουργικές πρίζες υγρών Υδραυλικά αξεσουάρ για επίτοιχες μονάδες WH Monobloc ΑΘ ΚΙΤ ΜΠΑΡΕΤΕΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στην αντλία θερμότητας 22 mm Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή συστήματος 1 ζώνης 18 mm Σωλήνας χαλκού για είσοδο πλήρωσης συστήματος 14 mm Αποσυνδετήρας ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΜΠΑΡΕΤΑΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή συστήματος 2 ζωνών ή σύνδεση του κυλίνδρου ΖΝΧ 18 mm ΑΘ ΚΙΤ ΜΕΓΑΛΗΣ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στην αντλία θερμότητας 1 M Σωλήνας χαλκού για είσοδο πλήρωσης συστήματος ½ M Αποσυνδετήρας Στήριγμα σωλήνα ΑΘ ΚΙΤ ΣΩΛΗΝΩΝ ΜΕΓΑΛΗΣ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΕΞΩ ΑΠΟ ΤΟΙΧΟ Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στον κύλινδρο ΖΝΧ 1 ΑΘ ΚΙΤ ΜΠΑΡΕΤΑΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝΩ ΤΟΙΧΟ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στην αντλία θερμότητας 1 M Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή συστήματος 1 ζώνης ¾ mm Σωλήνας χαλκού για είσοδο πλήρωσης συστήματος ½ M Βαλβίδα εισόδου νερού ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝΩ ΤΟΙΧΟ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή συστήματος 2 ζωνών ή σύνδεση του κυλίνδρου ΖΝΧ ¾ ΑΘ ΚΙΤ ΜΠΑΡΕΤΑΣ ΕΠΙΤΟΙΧΗΣ ΔΙΑΤΑΞΗΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝ ΤΟΙΧΟ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή στην αντλία θερμότητας 1 M Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή συστήματος 1 ζώνης 1 M Σωλήνας χαλκού για είσοδο πλήρωσης συστήματος ½ M Βαλβίδα εισόδου νερού ΑΘ ΚΙΤ ΠΡΟΣΘΕΤΩΝ ΣΩΛΗΝΩΝ ΜΠΑΡΕΤΑΣ (ΣΩΛΗΝΕΣ ΜΕΣΑ ΣΤΟΝ ΤΟΙΧΟ) Σωλήνες χαλκού και βάνες για προσαγωγή/επιστροφή συστήματος 2 ζωνών ή σύνδεση του κυλίνδρου ΖΝΧ 1 ΚΙΤ ΖΝΧ ΓΙΑ MONO ΖΕΣΤΟ/ΚΡΥΟ Σωλήνες, 3-οδη βαλβίδα και καλωδίωση για σύνδεση του κυλίνδρου ΖΝΧ ΚΙΤ ΖΝΧ ΓΙΑ MONO ΖΕΣΤΟ/ΚΡΥΟ Σωλήνες, 3-οδη βαλβίδα και καλωδίωση για σύνδεση του κυλίνδρου ΖΝΧ Υδραυλικά αξεσουάρ για μονάδες δαπέδου FS Monobloc ΑΘ MONOBLOC FS ΑΝΩ ΣΥΝΔΕΣΗ ¾ M Σωλήνες εισόδου/εξόδου ζεστού νερού χρήσης 1 M μονωμένοι σωλήνες αντλίας θερμότητας και εισόδου/εξόδου ζώνης θέρμανσης Αποσυνδετήρας 2 βάνες πλήρωσης (σύστημα και κύλινδρος) ΑΘ MONOBLOC FS ΔΕΞΙΑ ΣΥΝΔΕΣΗ ¾ M Σωλήνες εισόδου/εξόδου ζεστού νερού χρήσης 1 M μονωμένοι σωλήνες αντλίας θερμότητας και εισόδου/εξόδου ζώνης θέρμανσης Αποσυνδετήρας 2 βάνες πλήρωσης (σύστημα και κύλινδρος) ΑΘ MONOBLOC FS ΑΡΙΣΤΕΡΗ ΣΥΝΔΕΣΗ ¾ M Σωλήνες εισόδου/εξόδου ζεστού νερού χρήσης 1 M μονωμένοι σωλήνες αντλίας θερμότητας και εισόδου/εξόδου ζώνης θέρμανσης Αποσυνδετήρας 2 βάνες πλήρωσης (σύστημα και κύλινδρος) ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ /

34 KOINA ΑΞΕΣΟΥΑΡ Κοινά αξεσουάρ εξωτερικής μονάδας ΣΤΗΡΙΓΜΑΤΑ ΤΟΙΧΟΥ (εξωτερική μονάδα) Μπάρα τοίχου αλουμινίου με μπροστινό σύνδεσμο και πατενταρισμένο αλφάδι Φορτίο 200 kg. Ηλεκτρογαλβανισμένο φύλο μετάλου (διελασμένο κράμα αλουμινίου. ΑΝΤΙΚΡΑΔΑΣΜΙΚΑ ΓΙΑ ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ (4 τεμ) 4 πατενταρισμένο, ρυθμιζόμενο πολυμερές (πολυπροπυλενικού καουτσούκ) για την απομόνωση των κραδασμών ΠΟΔΙΑ ΑΠΟΡΡΟΦΗΣΗΣ ΚΡΑΔΑΣΜΩΝ (2 τεμ) Τα πόδια διαμορφώνονται χρησιμοποιώντας ανακυκλωμένο, αλεσμένο, κομμένο και διαβαθμισμένο καουτσούκ, με υψηλής ποιότητας κόλλα. Οδηγός γαλβανισμένου χάλυβα (21x41 mm) Αξεσουάρ για συστήματα πολλαπλών ζωνών ζεστό.κρύο MGM II ΖΕΣΤΟ/ΚΡΥΟ Μονάδα διαχείρισης για συστήματα ζεστού κρύου Μονωμένος υδραυλικός συλλέκτης Δύο αντλίες κυκλοφορίας συνεχούς διαμόρφωσης PCB ελέγχου συστήματος Μία μηχανοκίνητη βαλβίδα μίξης 1 βάνες αποκοπής στη πλευρά του λέβητα και του συστήματος. Μόνωση όλων των υδραυλικών εξαρτημάτων KIT 2-ΖΩΝΕΣ ΖΕΣΤΟ/ΚΡΥΟ Βαλβίδα μίξης + μόνωση 2 αντλίες + μόνωση Κουτί ηλεκτρονικής διαχείρισης για συστήματα θέρμανσης πολλαπλών ζωνών 2 αισθητήρες θερμοκρασίας ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ * Βαλβίδα μίξης με μόνωση Αντλία ζώνης με μόνωση Κιτ διαχείρισης ζωνης ζεστό/κρύο Κουτί ηλεκτρονικής διαχείρισης για συστήματα θέρμανσης πολλαπλών ζωνών ΑΙΣΘΗΤΗΡΑΣ ΕΠΙΣΤΡΟΦΗΣ ΘΕΡΜΑΝΣΗΣ - S Άλλα αξεσουάρ αντλίων θερμότητας 2 KW ΘΕΡΜΑΝΤΙΚΟ ΣΤΟΙΧΕΙΟ ΟΛΟΚΛΗΡΩΣΗΣ ΓΙΑ CKZ HH 2 kw θερμαντικό στοιχείο ενσωμάτωσης για κύλινδρο ΖΝΧ 10 l ΜΟΝΩΜΕΝΟ ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ ΓΙΑ CKZ HH 10 l μονωμένο δοχείο διαστολής για συστήματα 18 L ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ (ΑΜΟΝΩΤΟ) 18 l δοχείο διαστολής χωρίς μόνωση ΚΩΔΙΚΟΣ ΥΔΡΑΥΛΙΚΗ ΟΜΑΔΑ ΑΣΦΑΛΕΙΑΣ 3/4" ΣΙΦΟΝΙ 1 ΣΙΦΟΝΙ 1 για την υδραυλική ομάδα ασφαλείας KIT ΒΑΛΒΙΔΩΝ/ΦΙΛΤΡΟΥ Αποτελείται από 3 σφαιρικές βάνες και ένα φίλτρο Υ. Παραδίδεται σαν με τα πακέτα λύσεων Compact, Flex και Plus ΡΥΘΜΙΖΟΜΕΝΟ ΔΙΑΦΟΡΙΚΟ ΚΙΤ BY-PASS Κιτ με βαλβίδα διαφορικού bypass, η οποία μπορεί να ρυθμιστεί ΚΙΤ ΓΕΝΙΚΟΥ ΑΙΣΘΗΤΗΡΑ ΚΥΛΙΝΔΡΟΥ ΖΝΧ Αισθητήρας θερμοκρασίας για κύλινδρο ΖΝΧ 3-ΟΔΗ ΒΑΛΒΊΔΑ ΓΙΑ ΖΝΧ Ή ΨΥΞΗ (σχεδιάστηκε για μοντέλα M POCKET ΜΟΝΤΕΛΑ) Μονωμένη 3-οδη βαλβίδα ΥΓΡΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ Ο υγροστάτης ασφαλείας ενός σταδίου είναι ένα όργανο που σχεδιάστηκε για την παρακολούθηση της σχετικής υγρασίας σε συστήματα κλιμαστισμού ώστε να ρυθμίζει την αφύγρανση όλων των χώρων που χρειάζονται τέτοιου τύπου έλεγχο / 81
