1 Πώς αντικαθιστούμε αμορτισέρ μπροστινής ανάρτησης σε Κάντε την αντικατάσταση με την ακόλουθη σειρά: 1 Αντικαταστήστε και τα δύο αμορτισέρ κατά την επισκευή του αυτοκινήτου σας, ταυτόχρονα. 2 Σφίξτε το μοχλό του χειρόφρενου. 3 Τοποθετήστε σφήνες κάτω από τους πίσω τροχούς. Ξεσφίγξτε τα μπουλόνια στερέωσης του τροχού. 4 5 Σηκώστε το μπροστινό μέρος του αυτοκινήτου και στερεώστε το σε στηρίγματα. Αφαιρέστε τους μπροστινούς τροχούς. 1 13

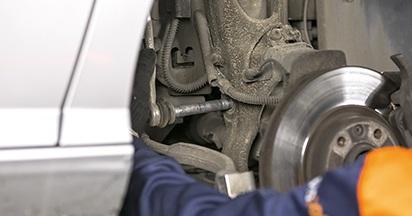

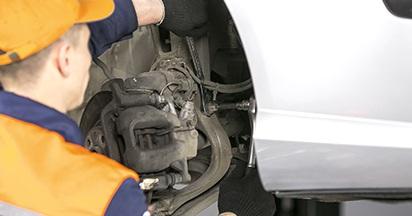

2 Αφαιρέστε τις ασφάλειες του θόλου του τροχού. 7 Ξεβιδώστε το κάτω παξιμάδι από το μπαράκι της αντιστρεπτικής Ξεβιδώστε το κάτω παξιμάδι του γόνατου του αμορτισέρ. 9.1 Ξεβιδώστε τα παξιμάδια και αποσυνδέστε τους μπροστινούς επάνω βραχίονες ελέγχου από το κάτω μέρος του μουαγιέ 2 13

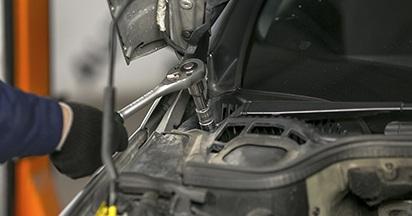

3 Ανοίξτε το καπό Ξεβιδώστε και αφαιρέστε το βραχίονα του υαλοκαθαριστήρα. 12 Αφαιρέστε την πάνω τσιμούχα από το προστατευτικό θερμοκρασίας 13 Βγάλτε το προστατευτικό. 3 13

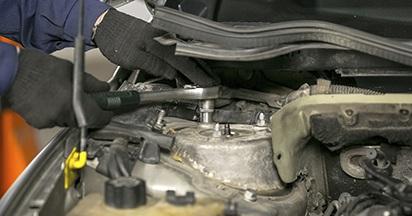

4 Αφαιρέστε το πλαστικό καπάκι που καλύπτει την άνω βάση του γόνατου του αμορτισέρ, στο χώρο του κινητήρα Ξεβιδώστε την πάνω βίδα της βάσης του γονάτου του αμορτισέρ. 4 13

15.3 16 Αφαιρέστε το γόνατο της ανάρτησης. 17 Τοποθετήστε το αμορτισέρ στο εργαλείο συμπίεσης του ελατηρίου.

πιασμένες με ασφάλεια, συμπιέζοντας το ελατήριο στις δύο αντίθετες πλευρές του.

5 Αφαιρέστε το γόνατο της ανάρτησης. 17 Τοποθετήστε το αμορτισέρ στο εργαλείο συμπίεσης του ελατηρίου. Το AutoDoc συνιστά: Σημειώστε ότι όταν χρησιμοποιείτε συμπιεστή ελατηρίων, οι σπείρες του ελατηρίου πρέπει να είναι πιασμένες με ασφάλεια, συμπιέζοντας το ελατήριο στις δύο αντίθετες πλευρές του. Εξασφαλίστε τη σωστή θέση του ελατηρίου στο στοιχείο συγκράτησης. Σιγουρευτείτε ότι οι σπείρες του ελατηρίου μπαίνουν σφιχτά στη θέση τους. 18 Συμπιέστε το ελατήριο. 5 13

19 Ξεβιδώστε την πάνω βίδα της βάσης του γονάτου

20 Βγάλτε την πάνω βάση, το ρουλεμάν και το επάνω

21 Το AutoDoc συνιστά: Εξετάστε εξονυχιστικά τη

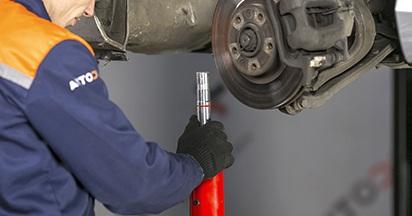

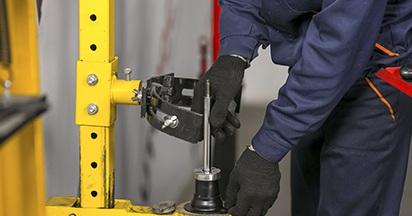

6 19 Ξεβιδώστε την πάνω βίδα της βάσης του γονάτου του αμορτισέρ. 20 Βγάλτε την πάνω βάση, το ρουλεμάν και το επάνω καπάκι του ελατηρίου. 21 Το AutoDoc συνιστά: Εξετάστε εξονυχιστικά τη βάση του αμορτισέρ, τη φούσκα προστασίας από την σκόνη και το ελαστικό στοπ. Αντικαταστήστε τα, αν είναι απαραίτητο. Αφαιρέστε το ελατήριο. 22 Πριν την εγκατάσταση του νέου αμορτισέρ, θα πρέπει να το πρεσσάρετε με το χέρι 3-5 φορές. Εγκαταστήστε ένα νέο αμορτισέρ στο ειδικό εργαλείο για την τοποθέτηση του ελατηρίου. 6 13

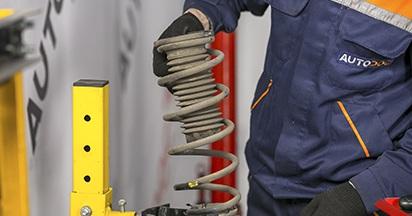

7 23 24 Εγκαταστήστε το ελατήριο στο αμορτισέρ Συμπιέστε το ελατήριο Τοποθετήστε την επάνω βάση του αμορτισέρ, τα ρουλεμάν της βάσης του γονάτου της ανάρτησης και το επάνω καπάκι του ελατηρίου. 26 Βιδώστε την πάνω βιδα της βάσης του γονάτου του αμορτισέρ Τοποθετήστε το αμορτισέρ στο θόλο του τροχού και σφίξτε το. 7 13

8 Σφίξτε την πάνω βίδα του αμορτισέρ Τοποθετήστε το πλαστικό καπάκι που καλύπτει την άνω βάση του γόνατου του αμορτισέρ, στο χώρο του κινητήρα. 8 13

9 Τοποθετήστε το προστατευτικό. 31 Τοποθετήστε την πάνω τσιμούχα στο προστατευτικό θερμοκρασίας Εγκαταστήστε το βραχίονα του υαλοκαθαριστήρα. 33 Κλείστε το καπό 9 13

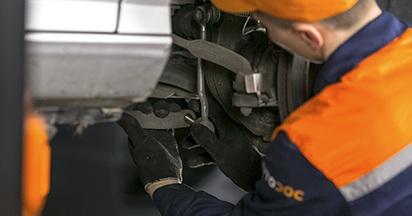

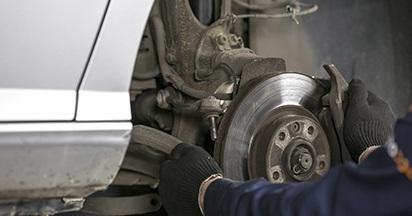

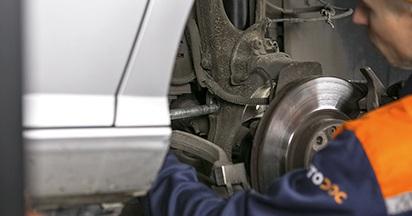

10 Συνδέστε τους πάνω βραχίονες ελέγχου στο πάνω μέρος του μουαγιέ Σφίξτε το κάτω στοιχείο σύσφιξης του αμορτισέρ Βιδώστε το κάτω παξιμάδι στο μπαράκι της αντιστρεπτικής 10 13

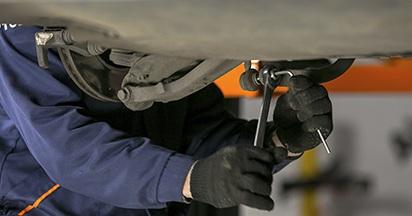

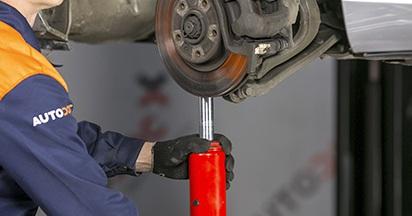

11 37 Στηρίξτε το μουαγιέ. 39 Αφαιρέστε τη βάση κάτω απο το μουαγιέ. 38 Σφίξτε τα παξιμάδια του πάνω ψαλιδιού Εγκαταστήστε τις προστατευτικές ασφάλειες του θόλου του τροχού

Παρακολουθήστε τους λεπτομερείς βίντεο-οδηγούς μας σχετικά με την επισκευή του σας, στο κανάλι μας στο youtube.

12 Τοποθετήστε τον τροχό. Χαμηλώστε το αυτοκίνητο και χρησιμοποιήστε σταυρό, προκειμένου να σφίξτε τα μπουλόνια των τροχών βίντεο με οδηγίες Παρακολουθήστε τους λεπτομερείς βίντεο-οδηγούς μας σχετικά με την επισκευή του σας, στο κανάλι μας στο youtube. Παρακολουθήστε τα βίντεο-οδηγούς. Ελπίζουμε ότι οι πληροφορίες αυτές ήταν χρήσιμες για εσάς! AutoDoc online Αμορτισέρ της υψηλότερης ποιότητας για το σας, είναι διαθέσιμα στο AutoDoc. Μετάβαση στην ιστοσελίδα
