1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΓΙΑ ΤΗΝ ΚΑΤΑΠΟΛΕΜΗΣΗ ΤΗΣ ΔΙΑΦΘΟΡΑΣ ΣΩΜΑ ΕΠΙΘΕΩΡΗΤΩΝ ΕΛΕΓΚΤΩΝ ΔΗΜΟΣΙΑΣ ΔΙΟΙΚΗΣΗΣ «ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΡΓΑΣΙΩΝ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ & ΑΡΤΙΑ ΛΕΙΤΟΥΡΓΙΑ TOY ΣΩΜΑΤΟΣ ΕΠΙΘΕΩΡΗΤΩΝ ΕΛΕΓΚΤΩΝ ΔΗΜΟΣΙΑΣ ΔΙΟΙΚΗΣΗΣ» ΑΘΗΝΑ 2015 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 1

2 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΟΙΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ Οι προς μίσθωση χώροι του ακινήτου πρέπει να υφίστανται νόμιμα. Προς απόδειξη της νομιμότητας, απαιτείται η προσκόμιση θεωρημένων αντιγράφων του στελέχους της οικοδομικής αδείας και των σχεδίων της αρχιτεκτονικής μελέτης, από την αρμόδια πολεοδομική υπηρεσία. Σε περίπτωση που σε προσφερόμενο ακίνητο υφίστανται χώροι προς τακτοποίηση ο/οι προσφέρων/ντες οφείλει/ουν να προβεί/ούν σε τακτοποίησή του με βάση την ισχύουσα νομοθεσία, μέχρι την υπογραφή του μισθωτηρίου. Λαμβάνοντας υπόψη τις διεθνείς και εγχώριες τεχνικές προδιαγραφές οικοδομικών εργασιών και τις ανάγκες του Σώματος Επιθεωρητών-Ελεγκτών Δημόσιας Διοίκησης με γνώμονα την ασφαλή εργασία των υπαλλήλων, την απρόσκοπτη ροή των εργασιών και την ελαχιστοποίηση των φθορών χρήσης και του κόστους συντήρησης κτιρίου, συντάχθηκαν οι παρακάτω τεχνικές προδιαγραφές που πρέπει να τηρούνται από τα προσφερόμενα για τη στέγαση του Σ.Ε.Ε.Δ.Δ. κτίρια. 1. ΧΩΡΙΣΜΑΤΑ ΔΙΑΜΟΡΦΩΣΗΣ ΧΩΡΩΝ Για τη διαμόρφωση των χώρων προτιμάται να χρησιμοποιούνται διαχωριστικά πάνελ αλουμινίου και σε περίπτωση αδυναμίας υλοποίησής τους, μπορούν να τοποθετηθούν διαχωριστικά γυψοσανίδας. Σε περίπτωση που τοποθετηθούν χωρίσματα αλουμινίου, ως χρώμα τους ενδείκνυται τόνος του γκρι (π.χ. του RAL 7011) ή το χρώμα τυχόν υφιστάμενου παρακείμενου χωρίσματος αλουμινίου. Σε κάθε περίπτωση η επιλογή του χρώματος εναπόκειται στο ΣΕΕΔΔ Εσωτερικές τοιχοποιίες από οπτοπλινθοδομή ζητούνται στους υπόγειους χώρους, σε χώρους υγιεινής και όπου αλλού μπορεί να κριθούν απαραίτητες (π.χ. χώροι αρχείων) ή εναλλακτικά διπλή γυψοσανίδα με φύλλα λαμαρίνας 4χιλ. ενδιάμεσα. Αναλυτικότερα: 1.1. ΧΩΡΙΣΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Τα χωρίσματα αυτά θα αποτελούνται από σκελετό αλουμινίου ηλεκτροστατικής βαφής σε κατάλληλες αποστάσεις κανάβου, αμφίπλευρη επένδυση με μελαμίνη και πλήρωση του ενδιάμεσου κενού με πετροβάμβακα ή άλλο ομοειδές μονωτικό υλικό. Τα χωρίσματα, όπου απαιτείται, θα είναι πλήρη έως ύψος 1.10μ. από το δάπεδο και στη συνέχεια θα έχουν υαλοπίνακα έως την οροφή. To συνολικό πάχος των χωρισμάτων θα είναι τουλάχιστον 75χλστ. Πιο συγκεκριμένα: ΣΚΕΛΕΤΟΣ: Αποτελείται από προφίλ αλουμινίου διατομής 75χιλ. χρώματος τόνου του γκρι (πλησίον του RAL 7011). ΠΑΝΕΛ: Αποτελούνται από μελαμίνη πάχους τουλάχιστον 12 χλστ. (χρώματος επιλογής της Υπηρεσίας) και τοποθετούνται αμφίπλευρα, στο σκελετό του αλουμινίου με ενδιάμεση μόνωση. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 2

3 ΚΡΥΣΤΑΛΛΑ: Είναι διαφανή, πάχους 4χιλ., πλαισιωμένα από προφίλ αλουμινίου, το οποίο είναι βαμμένο με ηλεκτροστατική βαφή χρώματος ίδιου με το σκελετό. Τοποθετούνται αμφίπλευρα, στο σκελετό του αλουμινίου. ΗΧΟΜΟΝΩΣΗ: Εντός των πάνελ τοποθετείται πετροβάμβακας ή άλλο ομοειδές μονωτικό υλικό πάχους 5εκ. Μεταξύ πάνελ και σκελετού υπάρχει σφραγιστικό υλικό με διαρκή ελαστικότητα. Στο Γραφείο Ειδικού Γραμματέα όπου απαιτούνται πρόσθετα μέτρα ηχομόνωσης, το μονωτικό υλικό θα είναι μεγαλύτερου πάχους από 5εκ. και ο χώρος θα μελετηθεί ειδικά ώστε να αποφευχθούν φαινόμενα ηχογέφυρας. ΠΕΡΣΙΔΕΣ: Εντός των δύο κρυστάλλων τοποθετούνται περσίδες 25χιλ. με μηχανισμό ρύθμισης και απλό εξωτερικό χειριστήριο περιστροφής αυτών. To ύψος των χωρισμάτων θα φτάνει έως τη στάθμη της οροφής ή της ψευδοροφής, εφόσον υπάρχει. Στη στάθμη που είναι τα πρέκια των θυρών ενδείκνυται να υπάρχει οριζόντια τραβέρσα αλουμινίου. Οι άνωθεν προκύπτοντες φεγγίτες θα έχουν διπλούς υαλοπίνακες χωρίς περσίδες ΧΩΡΙΣΜΑΤΑ ΓΥΨΟΣΑΝΙΔΑΣ Χωρίσματα γυψοσανίδας κοινής Τα χωρίσματα αυτά αποτελούν ελαφρά τοιχοποιία ξηράς δόμησης συνολικού πάχους 100χιλ. από γυψοσανίδες κοινές, πάχους 12,5χιλ. αμφίπλευρα τοποθετημένες (και στις δύο όψεις) πάνω σε μεταλλικό σκελετό, οποιωνδήποτε διαστάσεων και οποιουδήποτε σχεδίου, που διαμορφώνονται και κατασκευάζονται σύμφωνα με τα σχέδια της μελέτης, τα σχέδια λεπτομερειών αυτής, τις προδιαγραφές των υλικών του προμηθευτικού οίκου και τις οδηγίες της επίβλεψης. Αναλυτικότερα αποτελούνται από: α) Μεταλλικό σκελετό από διατομές στραντζαριστού γαλβανισμένου χαλυβδόφυλλου, πάχους 0,6mm ειδικού σχήματος Π με νεύρωση και στρανζαριστά άκρα αποτελούμενος από οριζόντια στοιχεία (στρωτήρες - UW 75/06 προφίλ) και κατακόρυφα στοιχεία (ορθοστάτες - CW 75/06 προφίλ) ανά αποστάσεις των 40cm ή 60cm περίπου (υποπολλαπλάσιο του πλάτους των γυψοσανίδων) και οπωσδήποτε στις συνδέσεις με τοίχους κ.λπ. και στις ελεύθερες απολήξεις τοίχων. Στα ανοίγματα τοποθετούνται ενισχυμένοι ορθοστάτες για την ασφαλή στερέωση των εσωτερικών κουφωμάτων. Ο μεταλλικός σκελετός θα είναι πλήρως τοποθετημένος, συναρμολογημένος και στερεωμένος πάνω σε οποιοδήποτε δομικό στοιχείο (δάπεδο, οροφή, τοίχο κ.λπ.) κατά περίπτωση σύμφωνα με τα σχέδια της μελέτης και τις προδιαγραφές του προμηθευτικού οίκου. β) Αμφίπλευρη επένδυση του σκελετού με γυψοσανίδες, πάχους 12,5χιλ, στερεωμένες πάνω στο μεταλλικό σκελετό με κατάλληλες αυτοπροωθούμενες βίδες γυψοσανίδων. Οι γυψοσανίδες θα σπατουλάρονται προ του χρωματισμού τους. γ) Μόνωση πάχους 5εκ από πετροβάμβακα ή άλλο ομοειδές υλικό, ανάμεσα από τις δύο γυψοσανίδες. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 3

4 δ) Τα αναγκαία ελαστικά παρεμβύσματα στην επαφή της τοιχοποιίας με τα άλλα δομικά στοιχεία. ε) Τελείωμα κατασκευής τοιχοποιίας ξηράς δόμησης που περιλαμβάνει την ενίσχυση των κατακόρυφων ελεύθερων γωνιών με γαλβανισμένα διάτρητα ελάσματα (γωνιόκρανα), τη διαμόρφωση και φινίρισμα των διαφόρων εσοχών (σκοτίες) στις συναντήσεις τοίχων οροφών με τη χρησιμοποίηση μεταλλικών περιθωρίων γαλβανισμένου στραντζαριστού χαλυβδόφυλλου σχήματος Π, αρμολόγημα - φινίρισμα των ενώσεων των γυψοσανίδων ή των αρμών συνάντησης με άλλα στοιχεία με υλικό αρμολογήματος και φινιρίσματος, γάζες, μαστίχη σφράγισης των περιμετρικών αρμών κ.λπ Χωρίσματα γυψοσανίδας πυράντοχης Όπου οι τοιχοποιίες γυψοσανίδας διαμορφώνουν χώρους που απαιτούν πυρασφάλεια και πιο συγκεκριμένα τους χώρους των πυροδιαμερισμάτων και τους χώρους αρχείων, τότε πρέπει να ικανοποιούν τις αντίστοιχες απαιτήσεις πυροπροστασίας. Τα χωρίσματα από πυράντοχη γυψοσανίδα θα σταματούν στην οροφή από μπετόν και σε καμία περίπτωση στην ψευδοροφή. Οι τοιχοποιίες από γυψοσανίδα θα κατασκευαστούν όπως προβλέπονται από τα σχέδια της μελέτης και μπορεί να εμπεριέχουν υαλοπίνακες με πλαίσιο αλουμινίου χρώματος επιλογής της Υπηρεσίας. Τα κρύσταλλα που θα τοποθετηθούν μπορεί να είναι: α) διαφανή, διπλά, πάχους 4χιλ.+κενό 25χιλ.+4χιλ., εντός δε των δύο κρυστάλλων θα τοποθετηθούν περσίδες (25χιλ.) με εξωτερικό απλό χειριστήριο περιστροφής, ή β) αδιαφανή με αμμοβολή, διπλά πάχους 5χιλ.+κενό 8 χιλ.+5χιλ. Η αμμοβολή γίνεται στο ένα τζάμι, το οποίο τοποθετείται με την αδρή του επιφάνεια στο εσωτερικό κενό. Στην περίπτωση της αμμοβολής δεν τοποθετούνται εσωτερικές περσίδες. Οι συναρμογές των τοίχων από γυψοσανίδα με το δάπεδο και την ψευδοροφή θα διαμορφωθούν κατάλληλα με τη χρήση σοβατεπιών ύψους τουλάχιστον 6 εκ. και ανάλογων γωνιόκρανων ή σκοτιών μεταλλικών αντίστοιχα. 2. ΜΕΤΩΠΑ ΓΥΨΟΣΑΝΙ ΑΣ ΓΙΑ ΕΠΙΚΑΛΥΨΕΙΣ ΣΤΟΙΧΕΙΩΝ Πρόκειται για ειδικά διαμορφωμένα μέτωπα από γυψοσανίδες κοινές, µε λοξές άκρες [45 0 σε γωνιακή συναρμογή (ακμή)], πάχους 12,5χιλ., που διαμορφώνονται και κατασκευάζονται σύµφωνα µε τα σχέδια της μελέτης, τα σχέδια λεπτομερειών αυτής, τις προδιαγραφές των υλικών του προμηθευτικού οίκου και τις οδηγίες της επίβλεψης και που αναλυτικότερα αποτελούνται από: α) Σκελετό από γαλβανισμένες στραντζαριστές διατομές 20x40 ή 20x60χιλ. που τοποθετούνται σε αποστάσεις των 40εκ. β) Επένδυση των κατακόρυφων επιφανειών µε διπλή στρώση γυψοσανίδας, ενώ των οριζοντίων επιφανειών µε μονή στρώση γυψοσανίδας µε λοξές άκρες [45 0 σε γωνιακή συναρμογή (ακμή)], πάχους 12,5χιλ., µε ενίσχυση των ελεύθερων ακμών µε γωνιόκρανα, αρμολόγηση των ενώσεων των γυψοσανίδων µε κατάλληλο υλικό αρμολογήματος και φινιρίσματος. 3. ΨΕΥ ΟΡΟΦΕΣ Ψευδοροφές τοποθετούνται, αν στις οροφές των χώρων είναι εγκατεστημένοι αγωγοί κλιματισμού, εξαερισμού ή θέρμανσης, γενικότερα αν έχουν τοποθετηθεί ηλεκτρομηχανολογικές εγκαταστάσεις ή αν το ύψος του κτιρίου είναι πολύ μεγάλο, αφήνοντας πάντα το απαιτούμενο ελεύθερο ύψος των γραφειακών χώρων όπως αυτό ορίζεται στον κτιριοδομικό κανονισμό ως ελάχιστο όριο (2,40 μέτρα). Ωστόσο, επιθυμητό ελεύθερο ύψος στους χώρους εργασίας και αναμονής κοινού είναι τουλάχιστον 2,70 μέτρα. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 4

5 3.1. ΨΕΥΔΟΡΟΦΕΣ ΟΡΥΚΤΩΝ ΙΝΩΝ Ψευδοροφή από πλάκες ορυκτών ινών, διαστάσεων 60x60 εκ. με πατούρα, σε εμφανές σύστημα ανάρτησης. Πρέπει να περιληφθούν όλα γενικά τα υλικά, μικροϋλικά και εξαρτήματα, σε οποιαδήποτε στάθμη από το δάπεδο ζητηθεί καθώς και η εργασία πλήρους κατασκευής, τοποθέτησης και στερέωσης μαζί με τον κατάλληλο σκελετό, έτσι ώστε η ψευδοροφή να παρουσιάζει άριστη εμφάνιση, με ειδική διαμόρφωση στις θέσεις των φωτιστικών σωμάτων, στις θέσεις των στομίων αερισμού, σύμφωνα με τα σχέδια της μελέτης και τις υποδείξεις της επίβλεψης. ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΤΗΝ ΟΔΕΥΣΗ ΤΩΝ ΚΑΝΑΛΙΩΝ Σύμφωνα με τις τεχνικές προδιαγραφές των ηλεκτρομηχανολογικών εγκαταστάσεων τα κανάλια πρέπει να είναι εμφανή και εύκολα επισκέψιμα. Προτιμάται η εμφανής όδευση καναλιών να γίνεται μόνο κατακόρυφα (από την ψευδοροφή προς την κάθε θέση εργασίας επί της τοιχοποιίας ή εσωτερικά των χωρισμάτων). Όπου προκύπτουν οριζόντιες οδεύσεις καναλιών αυτές είτε θα υπάρχουν μέσα στις ψευδοροφές, είτε μέσα σε ειδικά διαμορφωμένο αντιστατικό ψευδοδάπεδο. 4. ΘΥΡΕΣ - ΚΟΥΦΩΜΑΤΑ 4.1. ΘΥΡΕΣ ΕΣΩΤΕΡΙΚΕΣ (ΞΥΛΙΝΕΣ) Τοποθετούνται σε όλους τους χώρους επί των εσωτερικών χωρισμάτων (σε όλους τους ορόφους), σύμφωνα με τα σχέδια της μελέτης. Αποτελούνται από φύλλο πρεσαριστό με αμφίπλευρη επένδυση από φορμάικα και περιμετρικό πηχάκι από σκληρή ξυλεία οξιάς και περιλαμβάνουν όλα τα απαραίτητα υλικά ανάρτησης και λειτουργίας (μεντεσέδες, πόμολα βαρέως τύπου, κλειδαριές ασφαλείας χωνευτές κ.λπ.) επιλογής και εγκρίσεως της Υπηρεσίας. Εναλλακτικά μπορεί να τοποθετηθούν εσωτερικές ξύλινες θύρες με κάσα και με φύλλα πλήρη πρεσαριστά συνολικού πάχους 45χλστ. Θα αποτελούνται από πλαίσιο ξυλείας Σουηδίας 45x35χλστ. με ενίσχυση στο ύψος της κλειδαριάς με τεμάχιο ξύλου διαστάσεων 35x5x40εκ. Ο σκελετός θα αποτελείται από σταυρωτές πήχεις διατομής καθαρής τουλάχιστον 5x35χλστ. σε αποστάσεις ώστε το επόμενο κενό να μην υπερβαίνει τα 40x40 χλστ. Όλα τα κενά θα πρέπει να είναι γεμισμένα με πολυουρεθάνη. Περιμετρικά το φύλλο θα φέρει ξύλινο πηχάκι διατομής 20x45χλστ. για τελείωμα που θα πιάνει με «μόρσα» στο ξύλινο πλαίσιο. Οι όψεις του φύλλου δεν πρέπει να είναι επενδυμένες από πεπιεσμένο χαρτί και η επίστρωση και των δύο όψεων θα γίνει με λακαριστή βαφή χρώματος επιλογής της Υπηρεσίας. Σε κάθε περίπτωση οι κάσες θα είναι αλουμινίου, ηλεκτροστατικής βαφής χρώματος επιλογής της Υπηρεσίας. Οι πόρτες εισόδου των χώρων που απαιτούν ειδικές συνθήκες ασφαλείας στο κτίριο της Υπηρεσίας πρέπει να είναι ειδικών προδιαγραφών, ασφαλείας, αδιάρρηκτες και να παρουσιάζουν την ίδια όψη µε τις ξύλινες εσωτερικές που περιγράφηκαν παραπάνω και να περιλαμβάνουν ομοίως τα απαραίτητα υλικά ανάρτησης και λειτουργίας τους ΘΥΡΕΣ ΕΣΩΤΕΡΙΚΕΣ ΧΩΡΩΝ ΥΓΙΕΙΝΗΣ (ΞΥΛΙΝΕΣ) Τοποθετούνται σε όλους τους εσωτερικούς χώρους υγιεινής. Θα είναι ξύλινες ομοίων προδιαγραφών µε τις υπόλοιπες εσωτερικές θύρες των γραφείων. Θα διαφέρουν σε μήκος (θα είναι κοντύτερες για να µην φθείρονται από τα νερά) και σε χρώμα (γκρι ή υπόλευκο ή άλλο επιλογής της Υπηρεσίας). Στην εσωτερική επιφάνεια θα υπάρχει μεταλλικό άγκιστρο για κρέμαση ρούχων. Οι κλειδαριές θα είναι τύπου on-off, χωρίς κλειδί, για λόγους ασφαλείας. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 5

6 Οι θύρες εισόδου στους εσωτερικούς χώρους υγιεινής θα είναι ξύλινες, ομοίων προδιαγραφών µε τις υπόλοιπες εσωτερικές θύρες των γραφείων, αλλά σε χρώμα τόνου του γκρι (πλησίον RAL 7011) ή σε άλλο χρώμα επιλογής της Υπηρεσίας και θα έχουν σύστημα επαναφοράς. Οι συρόμενες θύρες - εάν υπάρχουν- θα έχουν και αυτές σύστημα επαναφοράς. Στο κάτω τμήμα της εξωτερικής επιφάνειας θα φέρουν φάσα αλουμινίου πλάτους 20 εκατοστών σε όλο το μήκος του θυρόφυλλου ΘΥΡΕΣ ΕΞΩΤΕΡΙΚΕΣ Οι είσοδοι του κτιρίου θα είναι προσπελάσιμες από αναπηρικά αμαξίδια. Η προσπέλαση αυτή θα εξασφαλίζεται µε ένα τουλάχιστον ανοιγόμενο ή συρόμενο θυρόφυλλο (µε μέγιστη απαιτούμενη δύναμη 15 Newtons) καθαρού πλάτους τουλάχιστον 0.90µ. από κάσα σε κάσα µε χειρολαβή τύπου μοχλού και όχι σφαιρική. Όπου είναι δυνατόν επιβάλλεται η τοποθέτηση αυτόματα συρόμενων θυρών µε φωτοκύτταρο ή κομβίον πίεσης (μπουτόν). Οι υαλοπίνακες θα πρέπει να είναι ασφαλείας laminated πάχους 6 χιλ. (3χιλ.+µεµβράνη+3χιλ.) Όπου απαιτείται από τη μελέτη πυρασφάλειας πυράντοχη θύρα, τότε οι υαλοπίνακες αυτής αντικαθίστανται µε πυράντοχα κρύσταλλα laminated πάχους 16χιλ. Μονόφυλλες ή δίφυλλες έξοδοι κινδύνου. Αποτελούνται από μεταλλικά φύλλα ανοιγόμενα, σταθερά πλαϊνά με ή χωρίς φεγγίτη ανάλογα µε το πλάτος του ανοίγματος. Σε κάθε θύρα τοποθετείται µπάρα πανικού, μηχανισμός επαναφοράς, συναγερμός, κλειδαριά ασφαλείας και χειρολαβή σε απόχρωση µατ inox. Οι πυράντοχες θύρες ενδείκνυται να είναι επί μονίμου βάσεως κλειστές, να µην ανοίγουν από έξω και σε περίπτωση κινδύνου να απασφαλίζουν από μέσα και στη συνέχεια να κλείνουν. Επίσης, πρέπει να έχουν τα απαιτούμενα πιστοποιητικά τα οποία θα υποβληθούν στην Υπηρεσία. Κάθε πόρτα εσωτερική ή εξωτερική ανάλογα µε το υλικό κατασκευής της και τη χρήση της πρέπει να έχει το ανάλογο σημείο τερματισμού (stop) ελαστικό ή μεταλλικό, μεγάλης αντοχής και καλαίσθητο ΠΑΡΑΘΥΡΑ ΕΞΩΤΕΡΙΚΑ Υαλοστάσια Για λόγους ευχρηστίας, καθαρισμού, μειωμένης φθοράς και απαίτησης εισροής ικανοποιητικού σε όγκο φυσικού αερισμού, τα υαλοστάσια σε κτήρια δημόσιας χρήσης όπως το Σ.Ε.Ε.Δ.Δ. επιβάλλεται να είναι: α) Υλικού αλουμινίου βαρέως τύπου με τις απαραίτητες αντοχές σύμφωνα με μελέτη ανεμοπιέσεων β) Να μπορούν να ανοίγουν κατά προτίμηση περί κατακόρυφο άξονα με δυνατότητα ανάκλησης γ) Χρωματισμού ανοιχτού γκρι (RAL 7035) ή άλλου εάν αυτό συνδυάζεται με τα λοιπά υλικά των όψεων. Σημειώνεται ότι το λευκό χρώμα εύκολα λερώνει και για αυτό το λόγο δεν προτιμάται Υαλοπίνακες Οι υαλοπίνακες πρέπει να συνάδουν με τη μελέτη θερμομόνωσης και σε κάθε περίπτωση πρέπει να είναι διπλοί, ηχομονωτικοί και ανακλαστικοί (προτεινόμενου συνολικού πάχους 18 χιλ. (5χιλ. + κενό 8 χιλ. + 5 χιλ.). Μεμβράνη ενδείκνυται να εμπεριέχεται για λόγους ασφαλείας σε περίπτωση θραύσης των κρυστάλλων. 5. ΜΕΤΑΛΛΙΚΑ ΡΟΛΑ ΑΣΦΑΛΕΙΑΣ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 6

7 Ρολά ασφαλείας τοποθετούνται στα ανοίγματα της εξωτερικής όψης του κτιρίου προκειμένου να καταστούν ασφαλείς όλοι οι χώροι της Υπηρεσίας από κακόβουλες ενέργειες. Οι χώροι που απαιτούν τη μέγιστη ασφάλεια και προστασία των εργαζομένων σ' αυτούς είναι οι χώροι: α) οι ισόγειοι χώροι της Υπηρεσίας, β) του SERVER και γ) οι εξωτερικές πόρτες των εισόδων του κτιρίου στο ισόγειο (ή και στους ορόφους, εάν είναι εξωτερικές). Τα ρολά θα είναι περιελισσόμενα σε οριζόντιο άξονα με μηχανισμό ηλεκτροκίνησης μετά της απαραίτητης ηλεκτρικής τροφοδοσίας και οργάνων χειρισμών και κατασκευασμένα είτε από αλουμίνιο βαρέως τύπου είτε από διάτρητη λαμαρίνα πυκνής διάταξης και με τρύπες μικρής διαμέτρου Φ 2,5 χιλ.. To πάχος της χρησιμοποιούμενης λαμαρίνας θα πρέπει να είναι 1 χιλ. ώστε να μην παρουσιάζεται μείωση στην αντοχή του ρολού εξαιτίας της διάτρησης. Θα είναι βαμμένα με ηλεκτροστατική βαφή πολυεστερικής πούδρας πάχους 80 μικρών τουλάχιστον και χρωματισμού ανοιχτού γκρι (RAL 7035) ή άλλου εάν αυτό συνδυάζεται με τα λοιπά υλικά των όψεων, διαστάσεων όσο τα υφιστάμενα ανοίγματα, πλήρη με άξονα από γαλβανισμένο χαλυβδοσωλήνα 150/159 χιλ. πλευρικούς οδηγούς από γαλβανισμένο χάλυβα κατάλληλης για τον τύπο του ρολού διατομής, βαμμένους με ηλεκτροστατική βαφή πολυεστερικής πούδρας. Τα χείλη των προφίλ των ρολών θα έχουν ειδικές απολήξεις από πολυαμίδιο για μείωση των τριβών και του θορύβου και το τελευταίο οριζόντιο προφίλ θα είναι ενισχυμένο και θα φέρει ειδικό στεγανωτικό ελαστικό ή PVC. Εναλλακτικά, και μόνο σε ειδικές περιπτώσεις που το υπαγορεύει το είδος του κτιρίου, π.χ. διατηρητέο με ειδικούς όρους δόμησης, ή η αδυναμία κατασκευής τους, είναι δυνατό αντί ρολών να τοποθετηθούν στα ανοίγματα προστατευτικά κιγκλιδώματα, υπό τον όρο ότι δεν θα εμποδίζουν τον καθαρισμό και το άνοιγμα των υαλοπινάκων. Γενικά, οτιδήποτε τοποθετηθεί για την προστασία των ανοιγμάτων θα πρέπει να είναι σύμφωνο με τους τυχόν όρους που έχει θέσει η τοπική πολεοδομική αρχή, καθώς επίσης να είναι εγκεκριμένο από αυτή. Η επιλογή κιγκλιδωμάτων δεν προτιμάται γιατί αυτά δεν εμποδίζουν τυχόν βανδαλισμούς, ριπές αντικειμένων κ.λπ. 6. ΕΠΙΣΤΡΩΣΕΙΣ ΔΑΠΕΔΩΝ, ΚΛΙΜΑΚΟΣΤΑΣΙΩΝ ΚΑΙ WC Προτείνεται η επίστρωση των δαπέδων να γίνει με κεραμικά πλακίδια αντιολισθητικά, σκληρότητας group 4 ή 5 ΤΥΠΟΥ ΓΡΑΝΙΤΗ διαστάσεων 33x33εκ. ή εναλλακτικά με κάποιο σκληρό μάρμαρο πάχους 3 εκατ. Η διαγώνια τοποθέτηση των πλακιδίων προσδίδει μόνο αισθητικά βελτιωμένο αποτέλεσμα. To δάπεδο του κλιμακοστασίου και των πατημάτων των κλιμάκων μπορεί επίσης να επιστρωθεί με μάρμαρο μέτρια τριμμένο, ματ, με καμπυλωμένες ακμές (ημιτσίμπουκο) και απαιτείται πρόσθετη μέριμνα για την αντιολισθηρότητα αυτού, π.χ. χάραξη καναλιού ή αυτοκόλλητη ταινία στα άκρα του. Απαραίτητοι θεωρούνται και οι δύο πλαϊνοί μεταλλικοί χειρολισθήρες. Στους χώρους υγιεινής προτείνεται η επίστρωση των δαπέδων όπως και η επένδυση των τοίχων να γίνει με κεραμικά πλακίδια. Για τα δάπεδα με αντιολισθητικά, σκληρότητας group 4 ή 5, ΤΥΠΟΥ ΓΡΑΝΙΤΗ διαστάσεων ~20x20εκ. ή εναλλακτικά με κάποιο σκληρό μάρμαρο πάχους 3 εκατ.. Ανάλογα με το χώρο και το υλικό της επίστρωσης θα τοποθετηθεί το απαραίτητο σοβατεπί. 7. ΕΞΟΠΛΙΣΜΟΣ ΧΩΡΩΝ ΥΓΙΕΙΝΗΣ & ΠΑΡΑΣΚΕΥΑΣΤΗΡΙΟΥ Τα είδη υγιεινής θα είναι από πορσελάνη λευκή άριστης ποιότητας. Απαραίτητη θεωρείται η τοποθέτηση επίτοιχης πλαστικής διαφανούς σαπουνοθήκης, επίτοιχου ηλεκτρικού στεγνωτήρα χεριών και καθρέπτη πάνω από κάθε νιπτήρα. Ομοίως, ο χώρος υγιεινής για τα άτομα με ειδικές ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 7

8 ανάγκες θα είναι εξοπλισμένος με κατάλληλα είδη υγιεινής που παρέχουν τις απαραίτητες διευκολύνσεις σύμφωνα με τις οδηγίες σχεδιασμού του γραφείου Μελετών του ΥΠΕΧΩΔΕ (έκδοση 1998) κεφάλαιο 8. Τα παρασκευαστήρια-κουζινάκια, όπου αυτά θα υποδειχθούν από τη μελέτη, θα είναι εξοπλισμένα με πάγκο από ανοξείδωτο χάλυβα ή από πυράντοχο MOP πάχους 30 χιλ. που θα φέρει νεροχύτη και ερμάριο κάτω από αυτόν. Προαιρετικά μπορεί να υπάρχουν και άλλα ερμάρια αποθήκευσης ανάλογα τις διαστάσεις του χώρου. Παράπλευρα πρέπει να υπάρχει υποδομή για ψύκτη και για ψυγείο. 8. ΧΡΩΜΑΤΙΣΜΟΙ 8.1. ΧΡΩΜΑΤΙΣΜΟΙ ΣΠΑΤΟΥΛΑΡΙΣΤΟΙ ΜΕ ΠΛΑΣΤΙΚΟ ΧΡΩΜΑ Οι χρωματισμοί των επιφανειών επιχρισμάτων ή γυψοσανίδων θα γίνουν µε πλαστικό χρώμα, οικολογικό, άριστης ποιότητας της έγκρισης της Υπηρεσίας, άριστης επεξεργασίας, σπατουλαριστοί, δηλαδή: σε οποιοδήποτε ύψος από το δάπεδο εργασίας προετοιμασία των επιφανειών (ξύσιμο των επιφανειών µε σπάτουλα, στοκάρισμα, τρίψιμο µε γυαλόχαρτο πάνω σε τάκο μέχρις ότου η επιφάνεια γίνει τελείως λεία και ομαλή και καθάρισμα µε βούρτσα), δύο στρώσεις σπατουλάρισμα που θα περαστούν σταυρωτά, πρώτη στρώση αστάρωμα µε υλικό σπατουλαρίσματος (ντούκο) λαδερό και δεύτερη στρώση σπατουλάρισμα µε υλικό σπατουλαρίσματος (ντούκο) σέρτικο, τρίψιμο µε γυαλόχαρτο και ψιλοστοκάρισμα, τρίψιμο και τέλος δύο στρώσεις ή και τρίτη αν χρειαστεί κατά την κρίση της Υπηρεσίας µε πλαστικό χρώμα άριστης ποιότητας (εγχώριο) µη επιβλαβές ΧΡΩΜΑΤΙΣΜΟΙ ΞΥΛΙΝΩΝ ΕΠΙΦΑΝΕΙΩΝ ΜΕ ΒΕΡΝΙΚΙ Οι χρωματισμοί ξύλινων επιφανειών -όπου απαιτείται- θα γίνουν με βερνίκι άριστης ποιότητας µη επιβλαβές μετά της απαιτούμενης προπαρασκευής και αποξέσεως έως 15% της επιφάνειας των παλαιών χρωμάτων (εάν υπάρχουν) ΧΡΩΜΑΤΙΣΜΟΙ ΝΤΟΥΚΟ ΣΠΑΤΟΥΛΑΡΙΣΤΟΙ ΣΙ ΕΡΕΝΙΩΝ ΕΠΙΦΑΝΕΙΩΝ Οι χρωματισμοί κάθε είδους σιδερένιων επιφανειών µε ντουκόχρωµα σπατουλαριστοί, δηλαδή προετοιμασία των επιφανειών (ξύσιμο και καθάρισμα των επιφανειών µε ψήκτρα και σμυριδόπανο, µε προηγούμενη όπου απαιτείται επάλειψη των επιφανειών µε ειδικό διαλυτικό σκουριάς), δύο στρώσεις αντισκωρικής βαφής µε θιξοτροπικό μίνιο, (µε προηγούμενη επάλειψη των τυχόν γαλβανισμένων επιφανειών µε ειδικό προστατευτικό υπόστρωμα WASH PRIMER), διπλό στοκάρισμα µε ντουκόστοκο, επιμελημένο τρίψιμο µε γυαλόχαρτο και καθάρισμα, ψιλοστοκάρισμα, τρίτη στρώση µε αστάρι σιδήρου και δύο στρώσεις µε πινέλο ή πιστόλι ντουκοχρώματος (βερνικοχρώματος από συνθετικές ρητίνες), άριστης ποιότητας, άριστης επεξεργασίας, µε επίτευξη ομοιόμορφης απόχρωσης κατόπιν έγκρισης της Υπηρεσίας. Οι χρωματισμοί όλων των τοίχων των γραφειακών χώρων θα είναι απόχρωσης επιλογής της Υπηρεσίας. Όλες οι οροφές δέον να είναι λευκές. 9. ΕΡΜΑΡΙΑ ΣΤΑΘΕΡΑ Σε περίπτωση που ήδη υπάρχουν στο κτίριο ερμάρια αρχειοθέτησης φακέλων, η πλάτη τους θα πρέπει να είναι στερεωμένη στους τοίχους. 10. ΣΚΙΑΔΙΑ Στις περιπτώσεις που το κτίριο φέρει εξωτερικές περσίδες, ζητείται μελέτη σκιασμού, στην οποία θα φαίνεται σε τομή το γραφείο µε την εξωτερική όψη του και η φορά του ήλιου µε την γωνία ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 8

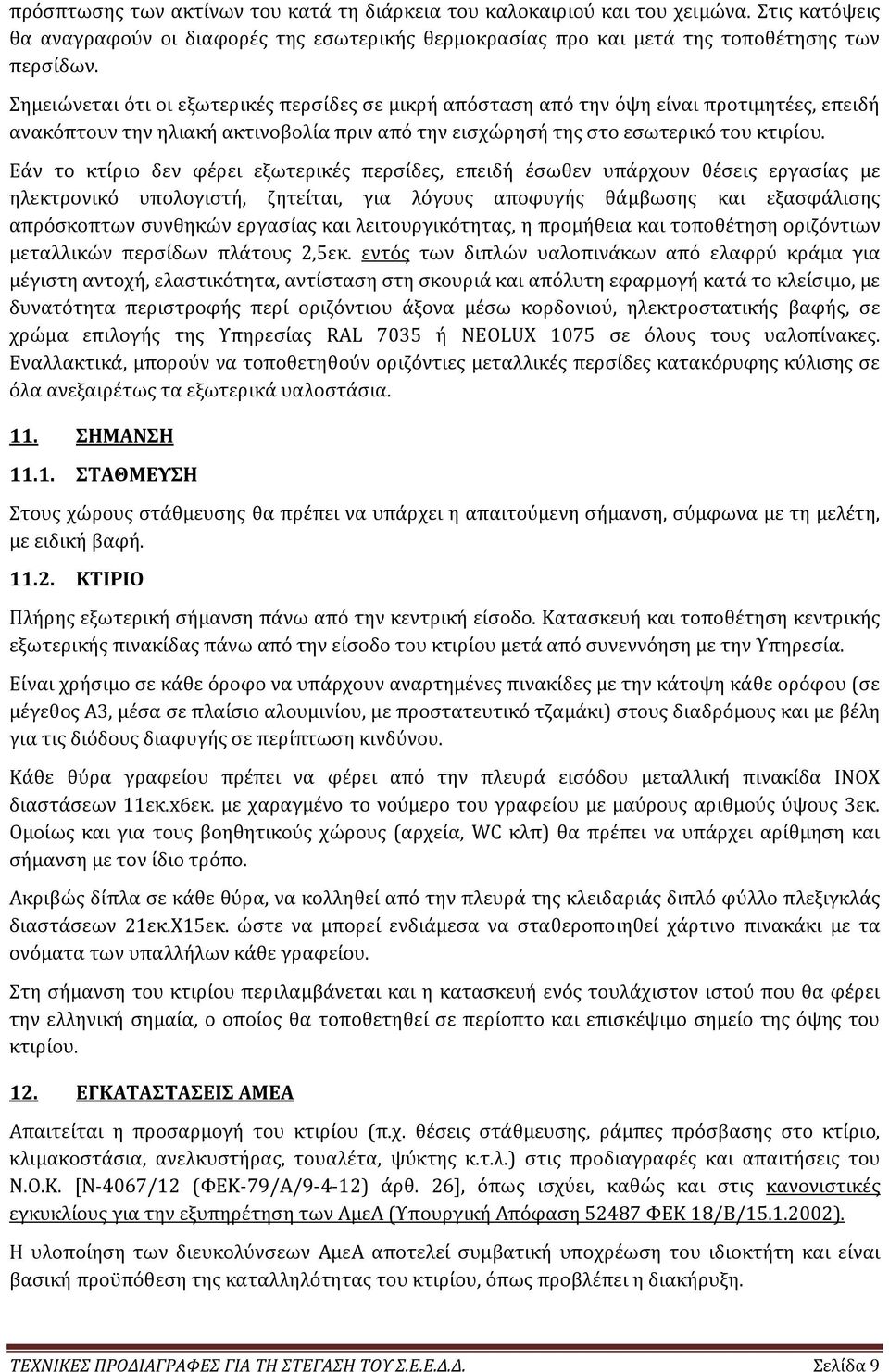

9 πρόσπτωσης των ακτίνων του κατά τη διάρκεια του καλοκαιριού και του χειμώνα. Στις κατόψεις θα αναγραφούν οι διαφορές της εσωτερικής θερμοκρασίας προ και μετά της τοποθέτησης των περσίδων. Σημειώνεται ότι οι εξωτερικές περσίδες σε μικρή απόσταση από την όψη είναι προτιμητέες, επειδή ανακόπτουν την ηλιακή ακτινοβολία πριν από την εισχώρησή της στο εσωτερικό του κτιρίου. Εάν το κτίριο δεν φέρει εξωτερικές περσίδες, επειδή έσωθεν υπάρχουν θέσεις εργασίας µε ηλεκτρονικό υπολογιστή, ζητείται, για λόγους αποφυγής θάμβωσης και εξασφάλισης απρόσκοπτων συνθηκών εργασίας και λειτουργικότητας, η προμήθεια και τοποθέτηση οριζόντιων μεταλλικών περσίδων πλάτους 2,5εκ. εντός των διπλών υαλοπινάκων από ελαφρύ κράμα για μέγιστη αντοχή, ελαστικότητα, αντίσταση στη σκουριά και απόλυτη εφαρμογή κατά το κλείσιμο, µε δυνατότητα περιστροφής περί οριζόντιου άξονα µέσω κορδονιού, ηλεκτροστατικής βαφής, σε χρώμα επιλογής της Υπηρεσίας RAL 7035 ή NEOLUX 1075 σε όλους τους υαλοπίνακες. Εναλλακτικά, μπορούν να τοποθετηθούν οριζόντιες μεταλλικές περσίδες κατακόρυφης κύλισης σε όλα ανεξαιρέτως τα εξωτερικά υαλοστάσια. 11. ΣΗΜΑΝΣΗ ΣΤΑΘΜΕΥΣΗ Στους χώρους στάθμευσης θα πρέπει να υπάρχει η απαιτούμενη σήμανση, σύμφωνα με τη μελέτη, με ειδική βαφή ΚΤΙΡΙΟ Πλήρης εξωτερική σήμανση πάνω από την κεντρική είσοδο. Κατασκευή και τοποθέτηση κεντρικής εξωτερικής πινακίδας πάνω από την είσοδο του κτιρίου μετά από συνεννόηση με την Υπηρεσία. Είναι χρήσιμο σε κάθε όροφο να υπάρχουν αναρτημένες πινακίδες με την κάτοψη κάθε ορόφου (σε μέγεθος A3, μέσα σε πλαίσιο αλουμινίου, με προστατευτικό τζαμάκι) στους διαδρόμους και με βέλη για τις διόδους διαφυγής σε περίπτωση κινδύνου. Κάθε θύρα γραφείου πρέπει να φέρει από την πλευρά εισόδου μεταλλική πινακίδα ΙΝΟΧ διαστάσεων 11εκ.x6εκ. με χαραγμένο το νούμερο του γραφείου με μαύρους αριθμούς ύψους 3εκ. Ομοίως και για τους βοηθητικούς χώρους (αρχεία, WC κλπ) θα πρέπει να υπάρχει αρίθμηση και σήμανση με τον ίδιο τρόπο. Ακριβώς δίπλα σε κάθε θύρα, να κολληθεί από την πλευρά της κλειδαριάς διπλό φύλλο πλεξιγκλάς διαστάσεων 21εκ.Χ15εκ. ώστε να μπορεί ενδιάμεσα να σταθεροποιηθεί χάρτινο πινακάκι με τα ονόματα των υπαλλήλων κάθε γραφείου. Στη σήμανση του κτιρίου περιλαμβάνεται και η κατασκευή ενός τουλάχιστον ιστού που θα φέρει την ελληνική σημαία, ο οποίος θα τοποθετηθεί σε περίοπτο και επισκέψιμο σημείο της όψης του κτιρίου. 12. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΑΜΕΑ Απαιτείται η προσαρμογή του κτιρίου (π.χ. θέσεις στάθμευσης, ράμπες πρόσβασης στο κτίριο, κλιμακοστάσια, ανελκυστήρας, τουαλέτα, ψύκτης κ.τ.λ.) στις προδιαγραφές και απαιτήσεις του Ν.Ο.Κ. [Ν-4067/12 (ΦΕΚ-79/Α/9-4-12) άρθ. 26], όπως ισχύει, καθώς και στις κανονιστικές εγκυκλίους για την εξυπηρέτηση των ΑμεΑ (Υπουργική Απόφαση ΦΕΚ 18/Β/ ). Η υλοποίηση των διευκολύνσεων ΑμεΑ αποτελεί συμβατική υποχρέωση του ιδιοκτήτη και είναι βασική προϋπόθεση της καταλληλότητας του κτιρίου, όπως προβλέπει η διακήρυξη. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 9

10 13. ΠΕΡΙΒΑΛΛΩΝ ΧΩΡΟΣ ΑΙΘΡΙΟ - ΔΩΜA Περίφραξη Περιμετρικά και στα όρια του οικοπέδου προβλέπεται περίφραξη με συμπαγές τμήμα από εμφανές σκυρόδεμα και κιγκλίδωμα στα ύψη που προβλέπονται από την ισχύουσα πολεοδομική νομοθεσία Πράσινο Στους χώρους που προβλέπεται από τη μελέτη θα πρέπει να γίνει η απαραίτητη φύτευση με το κατάλληλο αυτόματο ηλεκτροκίνητο αρδευτικό σύστημα Διαμόρφωση Στον περιβάλλοντα χώρο πρέπει να γίνουν οι διαμορφώσεις που προβλέπονται από τη μελέτη και από τα σχέδια της Πολεοδομίας (κύρια είσοδος) και να επιστρωθούν οι επιφάνειες ανάλογα με τη λειτουργία τους π.χ. κυκλοφορία πεζών με τα υλικά που προβλέπονται από τη μελέτη Φωτισμός Ασφαλείας - Κάμερες Θεωρείται απαραίτητη η εγκατάσταση και αυτόματη λειτουργία επαρκούς φωτισμού ασφαλείας σε συνδυασμό με κάμερες καταγραφής σε όλο τον περιβάλλοντα χώρο και όπου αλλού απαιτηθεί. 14. ΒΙΟΚΛΙΜΑΤΙΚΗ ΘΕΩΡΗΣΗ Τα κτίρια χρήσης του Δημοσίου οφείλουν να εναρμονίζονται με την Κοινή Υπουργική Απόφαση (ΚΥΑ: ΔΕ/Β/14626 ΦΕΚ 1122/Β/ ), όπου αναφέρονται μέτρα που πρέπει να ληφθούν υποχρεωτικά για την εξοικονόμηση ενέργειας, όπως ενδεικτικά γίνεται μνεία για: Επικάλυψη ταράτσας από ανακλαστικό υλικό ή χρωματισμό με ανακλαστική βαφή ή φύτευση δώματος. Εξωτερικούς χρωματισμούς και τον απαιτούμενο συντελεστή εκπομπής των βαφών. Χρήση του νυχτερινού αερισμού των κτιρίων. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 10

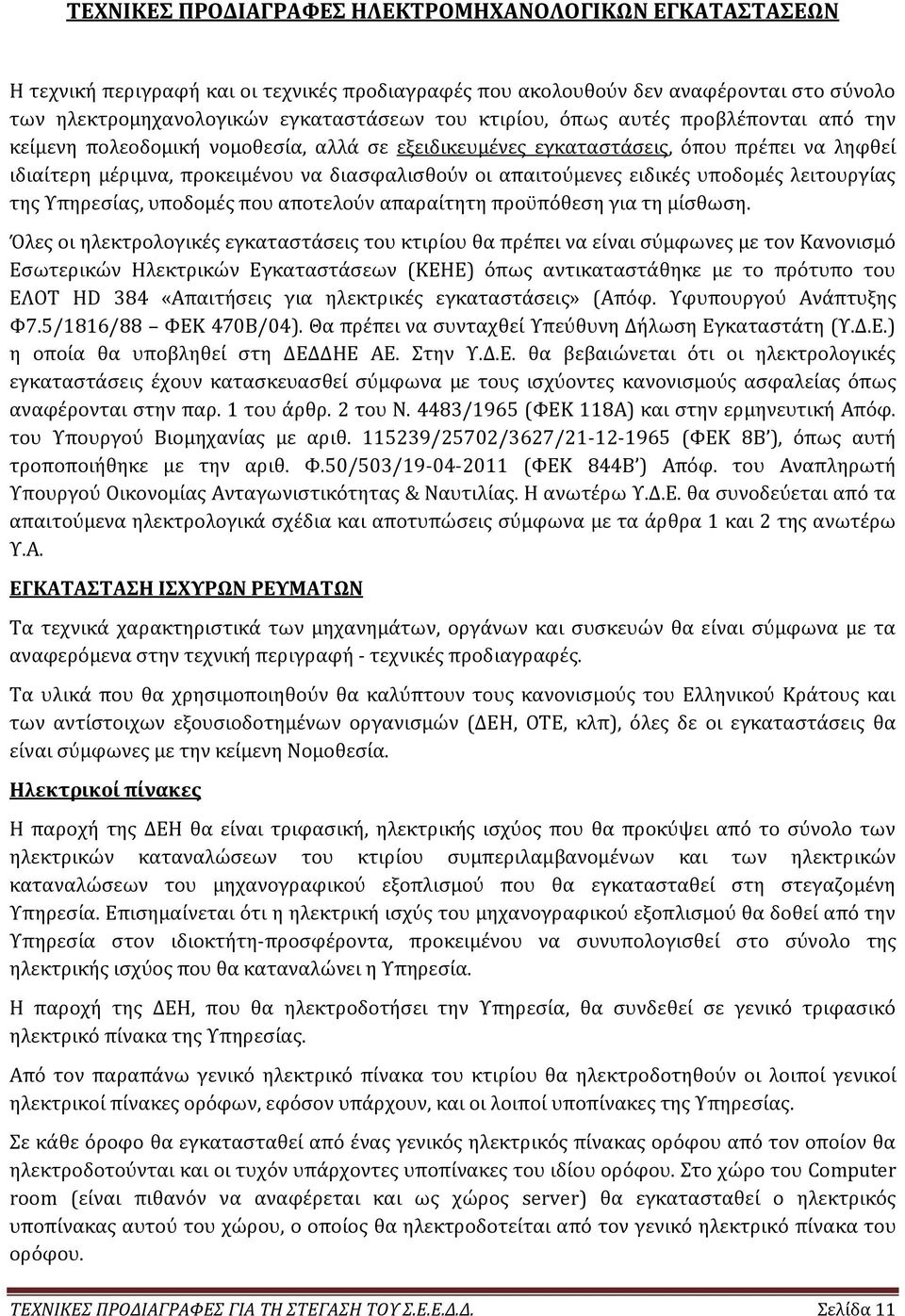

11 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Η τεχνική περιγραφή και οι τεχνικές προδιαγραφές που ακολουθούν δεν αναφέρονται στο σύνολο των ηλεκτρομηχανολογικών εγκαταστάσεων του κτιρίου, όπως αυτές προβλέπονται από την κείμενη πολεοδομική νομοθεσία, αλλά σε εξειδικευμένες εγκαταστάσεις, όπου πρέπει να ληφθεί ιδιαίτερη μέριμνα, προκειμένου να διασφαλισθούν οι απαιτούμενες ειδικές υποδομές λειτουργίας της Υπηρεσίας, υποδομές που αποτελούν απαραίτητη προϋπόθεση για τη μίσθωση. Όλες οι ηλεκτρολογικές εγκαταστάσεις του κτιρίου θα πρέπει να είναι σύμφωνες με τον Κανονισμό Εσωτερικών Ηλεκτρικών Εγκαταστάσεων (ΚΕΗΕ) όπως αντικαταστάθηκε με το πρότυπο του ΕΛΟΤ HD 384 «Απαιτήσεις για ηλεκτρικές εγκαταστάσεις» (Aπόφ. Υφυπουργού Ανάπτυξης Φ7.5/1816/88 ΦΕΚ 470Β/04). Θα πρέπει να συνταχθεί Υπεύθυνη Δήλωση Εγκαταστάτη (Υ.Δ.Ε.) η οποία θα υποβληθεί στη ΔΕΔΔΗΕ ΑΕ. Στην Υ.Δ.Ε. θα βεβαιώνεται ότι οι ηλεκτρολογικές εγκαταστάσεις έχουν κατασκευασθεί σύμφωνα με τους ισχύοντες κανονισμούς ασφαλείας όπως αναφέρονται στην παρ. 1 του άρθρ. 2 του Ν. 4483/1965 (ΦΕΚ 118Α) και στην ερμηνευτική Απόφ. του Υπουργού Βιομηχανίας με αριθ /25702/3627/ (ΦΕΚ 8Β ), όπως αυτή τροποποιήθηκε με την αριθ. Φ.50/503/ (ΦΕΚ 844Β ) Απόφ. του Αναπληρωτή Υπουργού Οικονομίας Ανταγωνιστικότητας & Ναυτιλίας. Η ανωτέρω Υ.Δ.Ε. θα συνοδεύεται από τα απαιτούμενα ηλεκτρολογικά σχέδια και αποτυπώσεις σύμφωνα με τα άρθρα 1 και 2 της ανωτέρω Υ.Α. ΕΓΚΑΤΑΣΤΑΣΗ ΙΣΧΥΡΩΝ ΡΕΥΜΑΤΩΝ Τα τεχνικά χαρακτηριστικά των μηχανημάτων, οργάνων και συσκευών θα είναι σύμφωνα με τα αναφερόμενα στην τεχνική περιγραφή - τεχνικές προδιαγραφές. Τα υλικά που θα χρησιμοποιηθούν θα καλύπτουν τους κανονισμούς του Ελληνικού Κράτους και των αντίστοιχων εξουσιοδοτημένων οργανισμών (ΔΕΗ, ΟΤΕ, κλπ), όλες δε οι εγκαταστάσεις θα είναι σύμφωνες με την κείμενη Νομοθεσία. Ηλεκτρικοί πίνακες Η παροχή της ΔΕΗ θα είναι τριφασική, ηλεκτρικής ισχύος που θα προκύψει από το σύνολο των ηλεκτρικών καταναλώσεων του κτιρίου συμπεριλαμβανομένων και των ηλεκτρικών καταναλώσεων του μηχανογραφικού εξοπλισμού που θα εγκατασταθεί στη στεγαζομένη Υπηρεσία. Επισημαίνεται ότι η ηλεκτρική ισχύς του μηχανογραφικού εξοπλισμού θα δοθεί από την Υπηρεσία στον ιδιοκτήτη-προσφέροντα, προκειμένου να συνυπολογισθεί στο σύνολο της ηλεκτρικής ισχύος που θα καταναλώνει η Υπηρεσία. Η παροχή της ΔΕΗ, που θα ηλεκτροδοτήσει την Υπηρεσία, θα συνδεθεί σε γενικό τριφασικό ηλεκτρικό πίνακα της Υπηρεσίας. Από τον παραπάνω γενικό ηλεκτρικό πίνακα του κτιρίου θα ηλεκτροδοτηθούν οι λοιποί γενικοί ηλεκτρικοί πίνακες ορόφων, εφόσον υπάρχουν, και οι λοιποί υποπίνακες της Υπηρεσίας. Σε κάθε όροφο θα εγκατασταθεί από ένας γενικός ηλεκτρικός πίνακας ορόφου από τον οποίον θα ηλεκτροδοτούνται και οι τυχόν υπάρχοντες υποπίνακες του ιδίου ορόφου. Στο χώρο του Computer room (είναι πιθανόν να αναφέρεται και ως χώρος server) θα εγκατασταθεί ο ηλεκτρικός υποπίνακας αυτού του χώρου, ο οποίος θα ηλεκτροδοτείται από τον γενικό ηλεκτρικό πίνακα του ορόφου. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 11

12 Θα πραγματοποιηθεί επανέλεγχος της εγκατάστασης γείωσης (επιθυμητή τιμή της αντίστασης γείωσης <= 1Ω). ΑΝΑΓΚΑΙΟΤΗΤΑ ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΟΥ ΖΕΥΓΟΥΣ (Η/Ζ). Το ηλεκτροπαραγωγό ζεύγος κρίνεται απαραίτητο ώστε να τροφοδοτεί τα κατωτέρω φορτία ανάγκης. Το φωτισμό κλιμακοστασίων Το 1/3 του φωτισμού των διαδρόμων Το φωτισμό κινδύνου Το φωτισμό των Μηχανοστασίων, Λεβητοστασίου, Ηλεκτρικού Υποσταθμού (πινάκων μέσης και χαμηλής τάσης), Μ/Τ, Η/Ζ, UPS To φωτισμό στο χώρο του Server To ½ του φωτισμού των γραφείων To ½ του φωτισμού της αίθουσας πολλαπλών χρήσεων-συνεδριάσεων Το σύνολο των φωτιστικών στους θαλάμους των ανελκυστήρων Το σύστημα αδιάλειπτης παροχής (UPS) Το σύστημα πυρανίχνευσης Τα συστήματα ασφαλείας Τυχόν υπάρχον πυροσβεστικό συγκρότημα Τους ανελκυστήρες (με κατάλληλο σύστημα θα γίνεται επιλογή για τη λειτουργία ενός μόνο ανελκυστήρα κατά τον χρόνο που διαρκεί η διακοπή της Δ.Ε.Η.) Τον αερισμό - εξαερισμό του κτιρίου Την εγκατάσταση κλιματισμού στο γραφείο του Ειδικού Γραμματέα και σε επιλεγμένα γραφεία (συσκέψεων) Τους ανεμιστήρες, καυστήρες και κυκλοφορητές (σε περίπτωση ύπαρξης λεβητοστασίου) Την εγκατάσταση αερισμού του σταθμού αυτοκινήτων με την εγκατάσταση ανίχνευσης CO Όλα τα παραπάνω φορτία εκτός από τα φορτία των ανελκυστήρων, του κλιματισμού και των ανεμιστήρων θα τροφοδοτούνται σε περίπτωση διακοπής από το Η/Ζ το πολύ μέσα σε 15 sec. Τα φορτία των ανελκυστήρων, του κλιματισμού και των ανεμιστήρων θα μετάγονται στην εφεδρική πηγή του Η/Ζ το πολύ μέσα σε 2 min. Βάσει των ανωτέρω απαιτείται η εγκατάσταση ενός Γενικού Πίνακα Ανάγκης, ο οποίος θα τροφοδοτηθεί από το Η/Ζ και θα τροφοδοτήσει τις ανωτέρω καταναλώσεις «Ανάγκης» του κτιρίου. Ο ιδιοκτήτης του κτιρίου είναι υποχρεωμένος να μεριμνήσει για την απαραίτητη άδεια εγκατάστασης και λειτουργίας του Η/Ζ (το επίπεδο ήχου σε απόσταση 2μ από τον χώρο με κλειστή την πόρτα να μην υπερβαίνει τα 69 dba υπό πλήρες φορτίο). Θα ληφθούν επίσης όλα τα κατάλληλα μέτρα ηχοαπορρόφησης και απορρόφησης κραδασμών εντός του χώρου εγκατάστασης του Η/Ζ. Καλώδια ηλεκτροδότησης, δεδομένων (data), και τηλεφώνων (voice) θέσεων εργασίας - Οδεύσεις - Πρίζες Τα καλώδια ηλεκτροδότησης των θέσεων εργασίας και των δεδομένων - τηλεφώνων (data -voice) θα εγκατασταθούν σε πλαστικά κανάλια καλωδίων, καταλλήλων διαστάσεων, έτσι ώστε να διασφαλίζεται η δυνατότητα επισκεψιμότητας και αλλαγών. Τα καλώδια ηλεκτροδότησης των πριζών 220 V θα είναι τύπου ΝΥΜ 3x2.5 mm 2. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 12

13 Τα καλώδια ηλεκτροδότησης των θέσεων εργασίας θα οδεύσουν μέσα στην ψευδοροφή ή στο ψευδοδάπεδο, εάν υπάρχει, επί σχαρών καλωδίων και μέσα σε εμφανή πλαστικά κανάλια καλωδίων στην οροφή, στις κολώνες, στους τοίχους και στα ελαφρά χωρίσματα. Θα μπορεί να γίνει χρήση και της υπάρχουσας υποδομής του κτιρίου (εντός καναλιών και σωλήνων σε ψευδοροφές και σε φρεάτια), εφόσον αυτή υπάρχει, χωρίς να είναι σε βάρος της ασφάλειας της εγκατάστασης και του προσωπικού. Ειδικότερα για τις ψευδοροφές, εφόσον υπάρχουν σχάρες θα οδεύσουν εντός αυτών, ειδάλλως αν είναι ανέφικτη η διαδρομή εντός σχαρών (λόγω πληρότητας ή ανεπάρκειας) και επίσης ανέφικτη η χρήση καναλιών, να γίνεται προσεκτική χρήση δεματικών ξεχωριστά για τα καλώδια ισχυρών και ασθενών ρευμάτων. Για τις χαμηλές περιμετρικές οδεύσεις των καλωδίων (επί τοίχων, ελαφρών χωρισμάτων κ.λπ.) θα εγκατασταθούν πλαστικά κανάλια ενδεικτικού τύπου LEGRAND DLP διαστάσεων κατά προτίμηση τουλάχιστον 105x50 mm, γενικότερα δε κατάλληλης διατοµής, ανάλογα πάντα µε τον αριθμό των διερχόμενων καλωδίων. Ανάλογα οι κατεβασιές των καλωδίων (από οροφή προς διακόπτες, πρίζες, χαμηλό περιμετρικό κανάλι, ηλεκτρικούς πίνακες κλπ.) θα γίνουν μέσα σε πλαστικά κανάλια ενδεικτικού τύπου LEGRAND DLP διαστάσεων κατά προτίμηση 105x50, 150x50, 20x12.5, 32x12.5 mm, γενικότερα δε κατάλληλης διατοµής, ανάλογα πάντα µε τον αριθμό των διερχομένων καλωδίων. Να ληφθεί υπόψη ότι οι διατομές των καναλιών θα επιλεγούν µε τρόπο ώστε να απομένει ελεύθερος χώρος κατά 25% του συνολικού ως πρόβλεψη μελλοντικών εγκαταστάσεων. Οι πρίζες ηλεκτροδότησης (SCHUKO 16Α) και δεδομένων-τηλεφώνων θα είναι τύπου εγκατάστασης σε πλαστικό κανάλι καλωδίων. Στα πλαστικά κανάλια θα υπάρχουν τα κατάλληλα διαχωριστικά εξαρτήματα καλωδίων ισχυρών και ασθενών ρευμάτων και τα λοιπά ειδικά εξαρτήματα όπως γωνιές διαφόρων τύπων, διακλαδώσεις, συνδετικά καλύμματα, κλπ. Στα σημεία που χρειάζεται αλλαγή της κατεύθυνσης ή διακλάδωση των καναλιών, αυτή θα πρέπει να γίνεται µε όλους τους κανόνες καλοτεχνίας και ασφάλειας και µε άρτια εφαρμογή των καναλιών μεταξύ τους, για όσο το δυνατόν καλύτερο αισθητικό αποτέλεσμα, ιδιαίτερα στα ορατά σημεία. Η διαδρομή των οδεύσεων θα σχεδιαστεί µε δύο βασικά κριτήρια : α) το μικρότερο δυνατό μήκος και β) τον αισθητικότερο δυνατό τρόπο. Το ύψος εγκατάστασης των πριζών (ρεύματος, δεδομένων, τηλεφώνων) από το δάπεδο θα είναι τουλάχιστον 40 cm. Επισημαίνεται γενικά ότι τα κυκλώματα των πριζών είναι ανεξάρτητα των κυκλωμάτων φωτισμού, δηλαδή σε καμία περίπτωση δεν θα υφίσταται σύνδεση πρίζας σε κύκλωμα φωτισμού. Γενικά ισχύει ο κανόνας ότι στους γραφειακούς χώρους σε κάθε θέση εργασίας προβλέπονται: α) από 4 πρίζες ηλεκτροδότησης schuko 16Α, ήτοι αναλυτικά: οι 3 με κόκκινο χρωματισμό, συνδεδεμένες σε καλώδιο ΝΥΜ 3 x 2.5 mm 2 για ηλεκτροδότηση μηχανογραφικού εξοπλισμού, και η τέταρτη πρίζα θα είναι λευκού χρώματος γενικής χρήσεως συνδεδεμένη σε άλλο καλώδιο ΝΥΜ 3 x 2.5mm 2. β) από 3 πρίζες data RJ45 C5e η ανωτέρας κατηγορίας, ήτοι αναλυτικά: οι 2 συνδεδεμένες σε δύο ανεξάρτητα καλώδια UTP 4 ζευγών C5e ή ανώτερης κατηγορίας, για χρήση data και ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 13

14 η τρίτη συνδεδεμένη σε ανεξάρτητο καλώδιο UTP 4 ζευγών C5e ή ανώτερης κατηγορίας για τηλεφωνική σύνδεση Όλες δε οι πρίζες θα είναι τύπου εγκατάστασης σε πλαστικό κανάλι καλωδίων. Πλην των θέσεων εργασίας που θα υλοποιηθούν όπως παραπάνω, θα πρέπει να προβλεφθεί και μία γραμμή τροφοδοσίας ΝΥΜ 3 x 2,5 mm 2 ανά όροφο για ηλεκτροδότηση των συσκευών εντός του RACK του κάθε ορόφου, που θα απολήγει σε 3 κόκκινες πρίζες SCHUKO 16Α (πολύπριζο) στον προβλεπόμενο για το RACK χώρο. Εξαιρείται ο όροφος του Computer room. Ειδικά όσον αφορά τις πρίζες SCHUKO ηλεκτροδότησης μηχανογραφικού εξοπλισμού (κόκκινες) προβλέπονται έως 3 θέσεις εργασίας συνδεδεμένες στο ίδιο κύκλωμα (καλώδιο ΝΥΜ 3x2.5 mm 2 με ασφάλεια 16Α από το τμήμα εφεδρείας των διμερών πινάκων του εκάστοτε ορόφου). Η κατανομή των πριζών SCHUKO 16Α γενικής χρήσεως (λευκών) θα γίνει σε διαφορετικά (από αυτά του μηχανογραφικού εξοπλισμού) κυκλώματα καλωδίων τύπου ΝΥΜ 3x2.5 mm 2 με ασφάλεια 16Α, ο αριθμός δε των πριζών αυτών ανά κύκλωμα θα προκύπτει ανάλογα με το συνολικό φορτίο του εκάστοτε κυκλώματος. Οι προσφερόμενες πρίζες RJ45 θα πληρούν τα διεθνή πρότυπα ANSI/TIA/EIA 568Β και ISO/IEC Όλο το σύστημα δομημένης καλωδίωσης (καλώδια, πρίζες, υλικά τερματισμού κοκ) πρέπει να είναι του ίδιου κατασκευαστή, και όλα τα παθητικά στοιχεία διασύνδεσης της καλωδίωσης (patch cords, adaptors, κατανεμητές, patch panels, πρίζες κ.α.) θα ικανοποιούν τα ηλεκτρικά χαρακτηριστικά μετάδοσης που ορίζει η Κατηγορία 5e ή νεώτερη κατηγορία (6) κάνοντας δυνατή τη χρήση τεχνολογιών όπως ISDN, Ethernet 10/100/1000 Mbps, 100Mbps FDDI - CDDI, 1000BaseT και 155 Mbps ATM. Τα καλώδια UTP που θα χρησιμοποιηθούν πρέπει να είναι πλήρως συμβατά με τα πρότυπα ΤΙΑ/ΕΙΑ 568Β, ISO/IEC και ΕΝ Η ευφλεκτότητα της γραμμής μεταφοράς χαλκού θα πρέπει να συμμορφώνεται κατ' ελάχιστον με το πρότυπο IEC ΕΓΚΑΤΑΣΤΑΣΗ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ (DATA - VOICE) Αρχιτεκτονική Η αρχιτεκτονική των καλωδιακών υποδομών των τοπικών δικτύων Η/Υ (LANs) θα βασίζεται στα πρότυπα δομημένης καλωδίωσης. Ο χώρος του Computer room θα αποτελεί σημείο συγκέντρωσης της οριζόντιας δομημένης καλωδίωσης δεδομένων-τηλεφώνων (data-voice) του ιδίου ορόφου, και επιπλέον, σημείο συγκέντρωσης της καλωδίωσης δεδομένων και τηλεφώνων όλων των άλλων ορόφων της Υπηρεσίας. Στο κτίριο θα εγκατασταθεί ένας κεντρικός κατανεμητής κτιρίου. Στον κεντρικό κατανεμητή θα καταλήξει όλο το σύστημα της κατακόρυφης καλωδίωσης που έρχεται από τους ορόφους του κτιρίου. Επίσης ο κεντρικός κατανεμητής είναι και κατανεμητής ορόφου καθώς θα καταλήγει σε αυτόν η καλωδίωση του ορόφου στον οποίον είναι τοποθετημένος ο κεντρικός κατανεμητής. Η προσφερόμενη λύση καλωδιακών υποδομών θα περιλαμβάνει : την οριζόντια καλωδίωση του δικτύου δεδομένων και φωνής (data-voice) και θα πραγματοποιηθεί µε καλώδιο χαλκού UTP 4 ζευγών Cat5e (ή νεώτερης κατηγορίας) ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 14

15 τερματισμένα και τα τέσσερα ζεύγη στις πρίζες και στο αντίστοιχο Patch Panel του Ικριώματος (RACK). την κατακόρυφη καλωδίωση για τη ζεύξη των τοπικών κατανεμητών ορόφων µε τον κεντρικό κατανεμητή κτιρίου (στον όροφο του COMPUTER ROOM) που θα πραγματοποιηθεί µε καλώδιο οπτικών ινών και τόσα καλώδια UTP cat 5e (ή νεώτερης κατηγορίας) τεσσάρων ζευγών όσοι οι όροφοι του κτιρίου για το κάθετο καλωδιακό δίκτυο DATA και πολύζευγα καλώδια 25 Ζευγών για το κάθετο δίκτυο VOICE τερματισμένο ανά δύο ζεύγη στο ικρίωμα ορόφου και στον κεντρικό κατανεμητή του κτιρίου. Εγκατάσταση ικριωμάτων (RACKS). Η οριζόντια καλωδίωση, η κατακόρυφη καλωδίωση χαλκού για μετάδοση δεδομένων, η κατακόρυφη καλωδίωση χαλκού για μετάδοση φωνής και η κατακόρυφη καλωδίωση οπτικής ίνας για μετάδοση δεδομένων τερματίζεται στον κατανεμητή ορόφου στα παρακάτω πεδία: Οριζόντιο πεδίο χαλκού Κατακόρυφο πεδίο χαλκού Τηλεφωνικό κατακόρυφο πεδίο χαλκού Πεδίο οπτικών κατανεμητών. Στο οριζόντιο πεδίο χαλκού θα τερματίζουν τα UTP καλώδια τεσσάρων Ζευγών σε πλήρη μορφή (και τα τέσσερα Ζεύγη) τα οποία προέρχονται από τις πρίζες data-voice των ορόφων. Στο κατακόρυφο πεδίο χαλκού τερματίζονται τα δύο (2) καλώδια UTP Cat 5e (ή νεώτερης κατηγορίας) τεσσάρων ζευγών που έρχονται από το αντίστοιχο κατακόρυφο πεδίο χαλκού του κεντρικού κατανεμητή του κτιρίου και αντιστοιχούν στο συγκεκριμένο όροφο. Στο τηλεφωνικό κατακόρυφο πεδίο χαλκού ορόφου θα τερματίζουν τα πολύζευγα καλώδια χαλκού Riser UTP cat 5, τα οποία στο άλλο άκρο θα τερματίζουν στο αντίστοιχο πεδίο του κατανεμητή του κτιρίου. Στο Πεδίο Οπτικών Κατανεμητών θα τερματίσει το οπτικό καλώδιο έξι (6) ινών το οποίο αντίστοιχα στο άλλο άκρο θα τερματίσει στο αντίστοιχο πεδίο του κεντρικού κατανεμητή του κτιρίου. Ο κεντρικός κατανεμητής κτιρίου αποτελείται από : Οριζόντιο πεδίο χαλκού μαζεύει τη καλωδίωση του συγκεκριμένου ορόφου στο οποίο είναι τοποθετημένος Κατακόρυφο πεδίο χαλκού κτιρίου Τηλεφωνικό κατακόρυφο πεδίο χαλκού κτιρίου Πεδίο οπτικών κατανεμητών κτιρίου Όλο το σύστημα δομημένης καλωδίωσης (καλώδια, πρίζες, υλικά τερματισμού κοκ) πρέπει να είναι του ίδιου κατασκευαστή, και όλα τα παθητικά στοιχεία διασύνδεσης της καλωδίωσης (patch cords, adaptors, κατανεμητές, patch panels, πρίζες κ.α.) θα ικανοποιούν τα ηλεκτρικά χαρακτηριστικά μετάδοσης που ορίζει η Κατηγορία 5e (ή νεώτερη κατηγορία) κάνοντας δυνατή τη χρήση τεχνολογιών όπως ISDN, Ethernet 10/100/1000 Mbps, 100Mbps FDDI - CDDI, 1000BaseΤ και 155 Mbps ATM. Οριζόντιες συνδέσεις δεδομένων (data) και τηλεφώνων (voice) Σε κάθε όροφο θα εγκατασταθεί από ένα ή περισσότερα ικριώματα (RACKs), ανάλογα με τη μελέτη και την κατανομή των χώρων, όπου θα συγκεντρώνονται τα καλώδια δεδομένων και τηλεφώνων του ορόφου ή του τμήματος ορόφου στο οποίο αντιστοιχεί. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 15

16 Είναι επιθυμητό όλα αυτά τα RACKS (του Computer room και των ορόφων) να ευρίσκονται επί της ιδίας κατακορύφου στο κτίριο για λόγους ευχερούς επικοινωνίας μεταξύ τους, όσον αφορά την διέλευση των καλωδίων. Τα RACKS των ορόφων (πλην του Computer room) θα πρέπει να ευρίσκονται εκτός γραφειακών χώρων. Είναι προτιμότερο να εγκαθίστανται σε προστατευόμενους και ελεγχόμενους κλειστούς χώρους κατάλληλα διαμορφωμένους ώστε η θερμοκρασία να µην υπερβαίνει σε 24ωρη βάση τους 25 ο C. Όλες οι πρίζες RJ45 C5e ή ανωτέρας κατηγορίας θα είναι ισότιμες δηλαδή θα είναι όλες πλήρως συνδεδεμένες και µε τα 4 ζεύγη αγωγών, ώστε να δύνανται ευχερώς να χρησιμοποιηθούν αμφότερες εναλλακτικά, δηλαδή και ως πρίζες δεδομένων (data) και ως τηλεφωνικές. Κάθε έξοδος θα αριθμείται μονοσήμαντα και ευδιάκριτα στην ταμπέλα της πρίζας, αντίστοιχα δε ο συμβολισμός αυτός θα αναγράφεται στα πεδία μικτονόμησης όλων των κατανεμητών, σύµφωνα και µε τα όσα ορίζει το διεθνές πρότυπο ΤΙΑ/ΕΙΑ-606-Α, ISO και CENELEC EN Για λόγους ομοιομορφίας, ο τρόπος αρίθμησης προτείνεται ως εξής: για όλες τις πρίζες του ισογείου προηγείται το γράμμα I, για τον πρώτο όροφο το Α, για το δεύτερο το Β κ.ο.κ. Στην περίπτωση της διπλής πρίζας προκύπτει π.χ. για ισόγειο η αρίθμηση Ι 1,2-Ι 3,4 κ.ο.κ. ενώ στην περίπτωση της τριπλής η αρίθμηση Ι 1a,1b,2-Ι 3a,3b,4 κ.ο.κ. ούτως ώστε να τηρηθεί ο κανόνας ότι οι έξοδοι µε ζυγό αριθμό θα συνδέονται σε τηλεφωνική εγκατάσταση και οι λοιπές σε δίκτυο δεδομένων (data). Σε όλες τις πρίζες του ορόφου, άσχετα αν είναι δεδομένων ή τηλεφωνικές, θα τερματίζονται και τα 4 ζεύγη των UTP καλωδίων σύµφωνα µε T568A pin/pair assign. Μέσα στα racks θα είναι εγκατεστημένα τα patch panels όπου θα τερματίζονται και τα 4 ζεύγη των UTP καλωδίων της οριζόντιας καλωδίωσης του ορόφου. Θα εγκατασταθούν δύο ομάδες patch panels αφίξεως, όπου στην µία θα τερματίζουν τα UTP καλώδια του οριζοντίου δικτύου δεδομένων-data και στην άλλη θα τερματίζουν τα UTP καλώδια του οριζοντίου δικτύου τηλεφώνων-voice του ορόφου. Η οριζόντια καλωδίωση θα διατρέχει τους ορόφους του κτιρίου και θα ακολουθεί την αρχιτεκτονική ανοικτής καλωδίωσης µε βάση την τοπολογία αστέρα σύµφωνα µε τα διεθνή πρότυπα ΤΙΑ/ΕΙΑ 568Β όπου και τα οκτώ σύρματα της κάθε εξόδου πρίζας εργασίας θα είναι άμεσα συνδεδεμένα στο οριζόντιο πεδίο του κατανεμητή ορόφου. Το μέγιστο μήκος της μόνιμης σύνδεσης μεταξύ κάθε λήψης και του κατανεμητή (rack), δεν πρέπει να υπερβαίνει τα 90 μέτρα, έτσι ώστε να υπάρχει συμφωνία µε τα πρότυπα δομημένης καλωδίωσης και να είναι εφικτή η μετάδοση δεδομένων χρησιμοποιώντας τεχνολογίες όπως Ethernet 10/100/1000 Mbps και 155 Mbps ΑΤΜ. Για την οριζόντια καλωδίωση φωνής και δεδομένων θα χρησιμοποιηθούν οκτασύρματα καλώδια UTP cat.5e (ή νεώτερης κατηγορίας) σύµφωνα µε τα πρότυπα ΕΙΑ/ΤΙΑ 568ΑΕ τα οποία θα συνδέσουν τις τηλεπικοινωνιακές πρίζες µε το οριζόντιο πεδίο. Κάθε καλώδιο 4 ζευγών θα σηματοδοτηθεί μονοσήμαντα στην αρχή και το τέλος του µε τον ίδιο αριθμό που αντιστοιχεί στην πρίζα που τερματίζεται. Τα καλώδια UTP θα είναι πλήρως συμβατά µε τα πρότυπα ANSI/TIA/EIA 568Β, ISO/IEC και ΕΝ Επίσης θα τηρούν το πρότυπο IEC Το οριζόντιο δίκτυο διανομής θα παρέχει δυνατότητα ταχύτητας πρόσβασης στον τελικό χρήστη μέχρι 1000Mbps. Η εγκατάσταση των συνδέσεων θα γίνει σύµφωνα µε το πρότυπο ΕΙΑ/ΤΙΑ 569Α, CENELEC ΕΝ50174 και τους κανονισμούς του Ελληνικού κράτους όπως ορίζονται στο ΦΕΚ Β767( ). Οι οδεύσεις των UTP καλωδίων θα τηρούν την ελάχιστη απόσταση από τα πεδία των ηλεκτρικών ρευμάτων όπως ορίζει το πρότυπο ΤΙΑ/ΕΙΑ 568Β και CENELEC Part2. Ο χρωματοκώδικας τερματισμού των βυσμάτων χαλκού πρέπει να είναι ενιαίος για όλο το κτίριο και να χρησιμοποιηθεί ο 568Β. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 16

17 Οι πρίζες πρέπει να πληρούν τα διεθνή πρότυπα: ANSI/TIA/EIA 568Β ISO/IEC Τα βύσματα χαλκού απαιτείται να είναι τύπου RJ45. Θα πρέπει τα βύσματα του χαλκού να έχουν τέτοια χαρακτηριστικά ώστε να επιτρέπουν την ασφαλή διέλευση ασθενών ρευμάτων χωρίς να υπάρχει κίνδυνος να υποστούν φθορές. Η διαδικασία τερματισμού της γραμμής μεταφοράς χαλκού στα βύσματα χαλκού να είναι τύπου Μονωμένου Αγωγού Κάθετης Μετατόπισης (Insulation Displacement Connector -IDC) και η εγκατάσταση είναι επιθυμητό να γίνεται χωρίς την χρήση εργαλείων (tool less). Τα ηλεκτρικά χαρακτηριστικά των βυσμάτων χαλκού απαιτείται να συμμορφώνονται με τις προδιαγραφές των υλικών κατηγορίας 5e. Κατακόρυφες συνδέσεις δεδομένων (data) και τηλεφώνων (voice) Η κατακόρυφη σύνδεση του rack δεδομένων - τηλεφώνων (data - voice) στο Computer room, µε τα αντίστοιχα racks των άλλων ορόφων θα γίνεται δια μέσου παρακείμενου κατακόρυφου αγωγού καλωδίων (shaft) εφόσον υφίσταται ή είναι δυνατή η κατασκευή του. Ο αγωγός αυτός, εάν δεν υφίσταται ήδη, θα κατασκευασθεί και θα είναι επίτοιχος, θα φέρει στο εσωτερικό του στηρίγματα καλωδίων και θύρες επισκέψεως σε όλους τους ορόφους. Μέσα σε αυτόν θα οδεύσουν κατακόρυφα τα καλώδια δεδομένων και τηλεφώνων (data - voice). 1) Από το rack κάθε ορόφου θα οδεύσουν από 2 εφεδρικά καλώδια UTP 4 ζευγών κατηγορίας 5e η ανωτέρας μέχρι το rack του Computer room. Τα καλώδια αυτά θα είναι τερματισμένα και στις δύο άκρες τους σε ports των data patch panels. Τα καλώδια χαλκού θα πληρούν το πρότυπο IEC το οποίο ορίζει την ευφλεκτότητα της γραμμής μεταφοράς. Η γραμμή μεταφοράς χαλκού θα πληροί τα πρότυπα ISO/IEC 11801, CENELEC EN και ANSI/ TIA/EIA-568-B-2. 2) Για τις ανάγκες των τηλεπικοινωνιακών συνδέσεων του SYZEFXIS, από τον κεντρικό κατανεμητή ΟΤΕ του κτιρίου μέχρι το χώρο του server (ή computer room) στον όροφο θα εγκατασταθούν 4 καλώδια UTP Cat5e η ανώτερης κατηγορίας 4 ζευγών. 3) Σε όλα τα racks (ορόφων και Computer room) θα εγκατασταθεί από ένας οπτικός κατανεμητής. Από το rack κάθε ορόφου θα οδεύσει από 1 πολύτροπη οπτική ίνα 6 ινών μέχρι το rack του Computer room. Αυτές οι οπτικές ίνες θα είναι τερματισμένες στους οπτικούς κατανεμητές των racks (ορόφων και Computer room). Τα 6ινα οπτικά καλώδια που χρησιμοποιούνται για τις συνδέσεις θα είναι πολύτροπα 50/125 µm ΟΜ3 εσωτερικού / εξωτερικού χώρου Η ίνα μεταξύ των σημείων θα είναι συνεχής και δεν θα υπάρχουν ενδιάμεσες συγκολλήσεις ή τερματισμοί και μικτονομήσεις. Οι οπτικοί κατανεμητές θα είναι πλάτους 19 και θα διαθέτουν 12 θύρες. Τα χαρακτηριστικά τους θα πρέπει να είναι τα ακόλουθα: - Box Rack Mounted 19 για SC - Splicing Tray µε χώρο για θερμοσυστελλόμενο σωληνίσκο - Προστατευτικά αυτοσυγκρατούμενα καπάκια για όλες τις θέσεις Μαζί µε τους οπτικούς κατανεμητές θα παρέχονται connectors τύπου SC µε pig tail 1 m µε ίδια χαρακτηριστικά όπως η multimode ίνα (OM3 10Gig) µε insertion loss max 0,3db, µε κεραμικό ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 17

18 ferrule, και metallic holding, θα συνοδεύονται από θερμοσυστελλόμενο σωληνίσκο και μεταλλικό στέλεχος προστασίας κατάλληλο για fusion splicing SC-SC adapter µε αυτοσυγκρατούμενο πλαστικό καπάκι προστασίας προεγκατεστημένο από το εργοστάσιο πάνω στους οπτικούς κατανεμητές. Επίσης θα περιληφθούν και τα οπτικά Patch Cords σύµφωνα µε την προσφερόμενη ίνα κατάλληλου τύπου. Τα οπτικά Patch cords φέρουν αυτοσυγκρατούμενο καπάκι προστασίας στα άκρα τους και είναι δύο ινών ενισχυμένα µε ίνες αραμίδης, επίσης, είναι συσκευασμένα και το insertion loss δεν ξεπερνά τα 0,3 db/connector. Τα καλώδια οπτικών ινών θα οδηγούνται στους οπτικούς κατανεμητές οι οποίοι θα έχουν εγκατασταθεί μέσα στα racks στο χώρο του Computer room και των λοιπών ορόφων. Εκεί θα συγκολλούνται µε τα μονόϊνα οπτικά καλώδια (pigtails) που διαθέτουν έτοιμους συνδεδεμένους SC συνδετήρες (connectors) από το εργοστάσιο κατασκευής. Οι συνδετήρες στη συνέχεια θα συνδέονται στους διπλούς υποδοχείς (adaptors) SC to SC του οπτικού κατανεμητή. Οι τερματισμοί θα γίνουν από ειδικευμένο συνεργείο για ελαχιστοποίηση των απωλειών και καλύτερη ποιότητα τερματισμών. Επίσης θα γίνει σήμανση όλων των οπτικών κατανεμητών καθώς και των καλωδίων οπτικών ινών που καταλήγουν σε αυτούς. Στα racks των ορόφων (πλην του rack του Computer room) θα υπάρχουν και ισάριθμα patch panels αναχωρήσεως τηλεφωνικών γραμμών προς τα τηλεφωνικά patch panels αφίξεως του rack στο Computer room. Τα παραπάνω τηλεφωνικά patch panels (αφίξεως και αναχωρήσεως) θα γεφυρώνονται µε κατάλληλο αριθμό patch cords UTP 4ζευγών κατηγορίας 5e ή ανώτερης. Από τα patch panels αναχωρήσεως τηλεφωνικών γραμμών θα αναχωρούν πολύκλωνα καλώδια UTP κατηγορίας 5e ή ανωτέρας (25 η 50 ζευγών) τα οποία θα οδεύουν δια μέσου του κατακορύφου αγωγού- shaft καλωδίων προς τα τηλεφωνικά patch panels αφίξεως του rack στο Computer room. Ο αριθμός των τηλεφωνικών πολύκλωνων καλωδίων UTP (25 ή 50 ζευγών) διασύνδεσης των racks των ορόφων μετά του rack του Computer room θα προκύψει µε το κριτήριο των 2 ζευγών ανά τηλεφωνική αναμονή πληρώντας τα απαραίτητα πρότυπα διασύνδεσης ψηφιακών συσκευών και ISDN. Όσον αφορά στο τηλεφωνικό δίκτυο, διακρίνονται 2 περιπτώσεις: Α) Την παροχή τηλεπικοινωνιακής σύνδεσης ΣΥΖΕΥΞΙΣ. Ο εξοπλισμός ΣΥΖΕΥΞΙΣ τοποθετείται από τον ΟΤΕ εντός του computer room. Οι αναμονές των τηλεφωνικών patch panels του κεντρικού rack συνδέονται µε το τηλεφωνικό κέντρο ΣΥΖΕΥΞΙΣ. Για τις ανάγκες των τηλεπικοινωνιακών συνδέσεων του SYZEFXIS, θα εγκατασταθούν 4 καλώδια UTP Cat5e ή ανώτερης κατηγορίας 4 ζευγών από τον κεντρικό κατανεμητή ΟΤΕ του κτιρίου μέχρι τον χώρο του server (ή computer room). Β) Την παροχή απλών τηλεφωνικών γραμμών µέσω της εγκατάστασης που υφίσταται από κατασκευής του κτιρίου. Στην περίπτωση εγκαταστάσεως τηλεφωνικού κέντρου, από το σημείο του τηλεφωνικού κέντρου μέχρι τον τηλεφωνικό κατανεμητή του κτιρίου, θα εγκατασταθούν τα τηλεφωνικά καλώδια που απαιτεί το συγκεκριμένο τηλεφωνικό κέντρο. Προδιαγραφές των ικριωμάτων (racks) Γενικά σε κάθε rack του κτιρίου επί πλέον των καλωδιωμένων patch panels, θα εγκατασταθούν τουλάχιστον 4 κενές συστοιχίες patch panels των 24 ports έκαστο για λόγους εφεδρείας. Τα racks θα είναι πλάτους 19 inches βαμμένα µε αντιστατική βαφή, ύψους αναλόγου του εξοπλισμού που θα φέρουν προσαυξημένου κατά 30% τουλάχιστον για μελλοντικές ανάγκες (μέσα στα racks θα ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 18

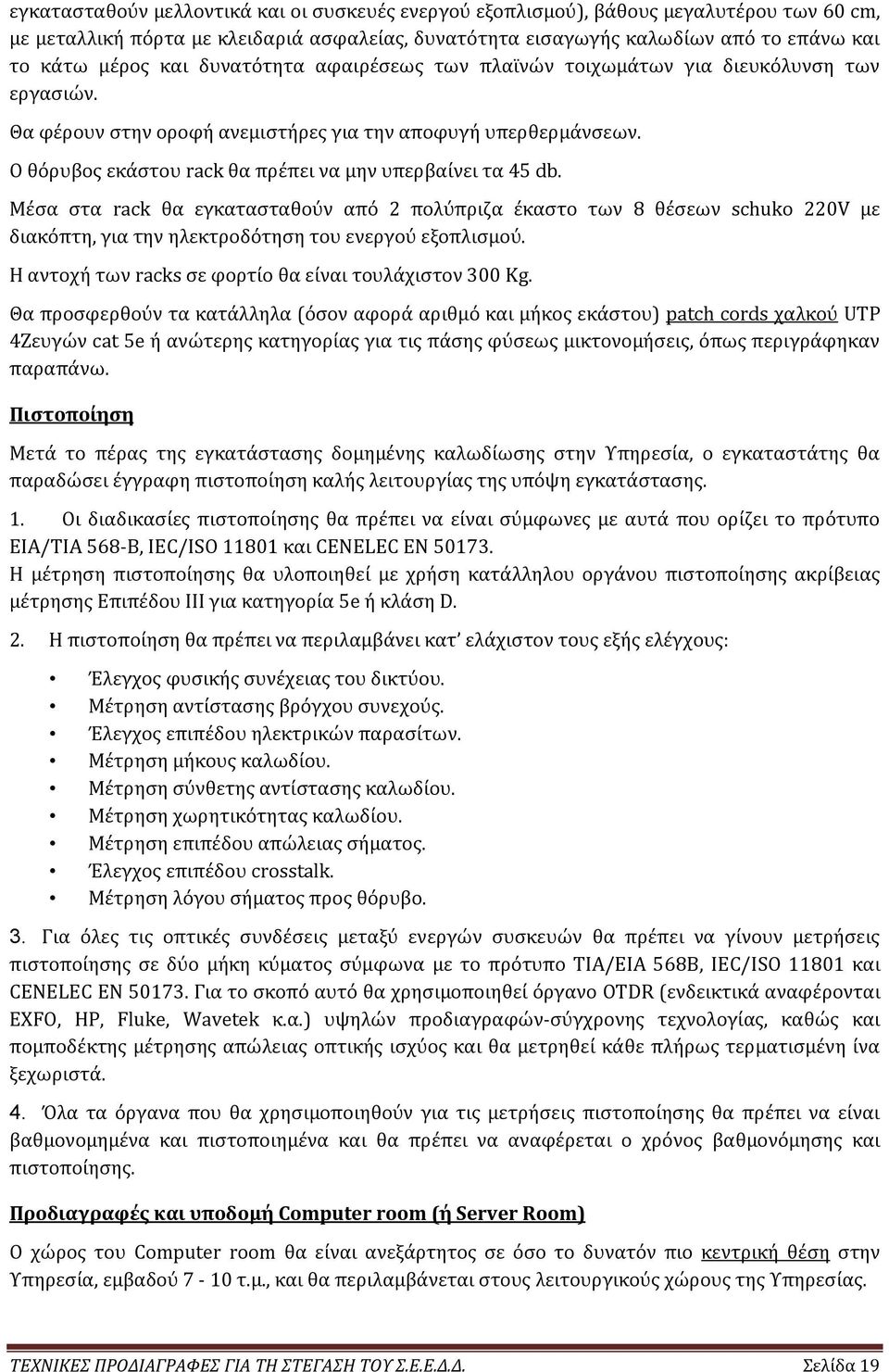

19 εγκατασταθούν μελλοντικά και οι συσκευές ενεργού εξοπλισμού), βάθους μεγαλυτέρου των 60 cm, µε μεταλλική πόρτα µε κλειδαριά ασφαλείας, δυνατότητα εισαγωγής καλωδίων από το επάνω και το κάτω μέρος και δυνατότητα αφαιρέσεως των πλαϊνών τοιχωμάτων για διευκόλυνση των εργασιών. Θα φέρουν στην οροφή ανεμιστήρες για την αποφυγή υπερθερμάνσεων. Ο θόρυβος εκάστου rack θα πρέπει να µην υπερβαίνει τα 45 db. Μέσα στα rack θα εγκατασταθούν από 2 πολύπριζα έκαστο των 8 θέσεων schuko 220V µε διακόπτη, για την ηλεκτροδότηση του ενεργού εξοπλισμού. Η αντοχή των racks σε φορτίο θα είναι τουλάχιστον 300 Kg. Θα προσφερθούν τα κατάλληλα (όσον αφορά αριθμό και μήκος εκάστου) patch cords χαλκού UTP 4Ζευγών cat 5e ή ανώτερης κατηγορίας για τις πάσης φύσεως μικτονομήσεις, όπως περιγράφηκαν παραπάνω. Πιστοποίηση Μετά το πέρας της εγκατάστασης δομημένης καλωδίωσης στην Υπηρεσία, ο εγκαταστάτης θα παραδώσει έγγραφη πιστοποίηση καλής λειτουργίας της υπόψη εγκατάστασης. 1. Οι διαδικασίες πιστοποίησης θα πρέπει να είναι σύμφωνες µε αυτά που ορίζει το πρότυπο ΕΙΑ/ΤΙΑ 568-Β, IEC/ISO και CENELEC EN Η μέτρηση πιστοποίησης θα υλοποιηθεί µε χρήση κατάλληλου οργάνου πιστοποίησης ακρίβειας μέτρησης Επιπέδου ΙΙΙ για κατηγορία 5e ή κλάση D. 2. Η πιστοποίηση θα πρέπει να περιλαμβάνει κατ ελάχιστον τους εξής ελέγχους: Έλεγχος φυσικής συνέχειας του δικτύου. Μέτρηση αντίστασης βρόγχου συνεχούς. Έλεγχος επιπέδου ηλεκτρικών παρασίτων. Μέτρηση μήκους καλωδίου. Μέτρηση σύνθετης αντίστασης καλωδίου. Μέτρηση χωρητικότητας καλωδίου. Μέτρηση επιπέδου απώλειας σήματος. Έλεγχος επιπέδου crosstalk. Μέτρηση λόγου σήματος προς θόρυβο. 3. Για όλες τις οπτικές συνδέσεις μεταξύ ενεργών συσκευών θα πρέπει να γίνουν μετρήσεις πιστοποίησης σε δύο μήκη κύματος σύμφωνα με το πρότυπο ΤΙΑ/ΕΙΑ 568Β, IEC/ISO και CENELEC ΕΝ Για το σκοπό αυτό θα χρησιμοποιηθεί όργανο OTDR (ενδεικτικά αναφέρονται EXFO, HP, Fluke, Wavetek κ.α.) υψηλών προδιαγραφών-σύγχρονης τεχνολογίας, καθώς και πομποδέκτης μέτρησης απώλειας οπτικής ισχύος και θα μετρηθεί κάθε πλήρως τερματισμένη ίνα ξεχωριστά. 4. Όλα τα όργανα που θα χρησιμοποιηθούν για τις μετρήσεις πιστοποίησης θα πρέπει να είναι βαθμονομημένα και πιστοποιημένα και θα πρέπει να αναφέρεται ο χρόνος βαθμονόμησης και πιστοποίησης. Προδιαγραφές και υποδομή Computer room (ή Server Room) Ο χώρος του Computer room θα είναι ανεξάρτητος σε όσο το δυνατόν πιο κεντρική θέση στην Υπηρεσία, εμβαδού 7-10 τ.μ., και θα περιλαμβάνεται στους λειτουργικούς χώρους της Υπηρεσίας. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 19

20 Σε περίπτωση που αυτός ο χώρος δεν υπάρχει ως αυτόνομος και οριοθετημένος θα πρέπει, αφού ορισθεί η θέση του, να κατασκευασθεί µε ελαφρό χώρισμα μέχρι την οροφή και να έχει µία θύρα εισόδου. Ο χώρος αυτός θα πρέπει: να µην είναι ευάλωτος σε δολιοφθορές εντός αυτού να µην λειτουργεί θερμαντικό σώμα να έχει δάπεδο µε προδιαγραφές αντιστατικότητας να µην υπάρχουν προβλήματα διαρροών και υγρασίας θα πρέπει να έχει εξωτερικό τοίχο ή να γειτνιάζει όσον το δυνατόν περισσότερο µε εξωτερικό τοίχο, ώστε να είναι ευχερής η εγκατάσταση της εξωτερικής μονάδας τοπικού κλιματιστικού μηχανήματος. Ως εξωτερικός τοίχος νοείται τοίχος προς ακάλυπτο χώρο, αυλή ή βεράντα. Ανάρτηση εξωτερικής μονάδας σε εξωτερικό τοίχο προς δημοσία οδό απαγορεύεται από τις κείμενες Πολεοδομικές διατάξεις. Ιδιαίτερη μέριμνα θα ληφθεί για την αποχέτευση των συμπυκνωμάτων του κλιματιστικού ώστε αυτή να είναι τεχνικώς εφικτή και να µην υλοποιείται σε βάρος της αισθητικής (π.χ. όδευση αποχετευτικού σωλήνα εμφανούς στο εσωτερικό του κτιρίου). Απαραίτητα στον χώρο του Computer room θα εγκατασταθεί ένα τοπικό κλιματιστικό μηχάνημα διαιρούμενου τύπου (split type), ψύξης - θέρμανσης (heat pump) ισχύος της τάξης των BTU/H, επίτοιχης εγκατάστασης ηλεκτροδοτούμενο από µία πρίζα SCHUKO 16Α σε ανεξάρτητη γραμμή ΝΥΜ 3 x 2.5 mm 2 µε ασφάλεια 16 Α από τον πίνακα του Computer room. Σε περίπτωση όπου θα απαιτηθεί να εγκατασταθεί κλιματιστική συσκευή μεγαλύτερης ισχύος η ηλεκτροδότησή της θα γίνει µε καλώδιο ΝΥΜ και ασφάλεια στον πίνακα σύµφωνα µε την ισχύ του μηχανήματος και του κανονισμούς εσωτερικών ηλεκτρικών εγκαταστάσεων (εάν απαιτηθεί διατομή τροφοδοτικού καλωδίου ανωτέρα των 3x2.5 mm 2, ήτοι 3x4 mm 2 και άνω δεν εγκαθίσταται πρίζα SCHUKO, αλλά γίνεται κανονική τροφοδότηση κινητήρα μηχανήματος µε δυνατότητα επιτόπιας διακοπής της ηλεκτροδότησης για λόγους συντήρησης). Η ηλεκτρική παροχή θα εγκατασταθεί ψηλά (παρά την οροφή), και σε κατάλληλη θέση προκειμένου να ηλεκτροδοτήσει το παραπάνω κλιματιστικό μηχάνημα. Το παραπάνω τοπικό κλιματιστικό μηχάνημα (split type) ψύξης - θέρμανσης (heat pump) θα είναι προδιαγραφών λειτουργίας σε χώρους ηλεκτρονικών υπολογιστών (ενδεικτικά αναφέρεται η δυνατότητα λειτουργίας σε ψύξη και κατά την διάρκεια του χειμώνα). Σημειώνεται ότι σε περίπτωση διακοπής του ηλεκτρικού ρεύματος το κλιματιστικό μηχάνημα άμεσα μετά την επαναφορά του ηλεκτρικού ρεύματος θα πρέπει να επαναλειτουργεί αυτόματα, χωρίς την παρέμβαση ανθρώπινου χειρισμού. Στον χώρο του Computer room θα είναι εγκατεστημένα και τα εξής: Ο διμερής ηλεκτρικός πίνακας του χώρου. Το κεντρικό rack δεδομένων - τηλεφώνων (data - voice) της Υπηρεσίας. 1 πλήρης θέση εργασίας, όπως ακριβώς αυτή περιγράφεται σε όλους τους γραφειακούς χώρους (3 κόκκινες και µία λευκή πρίζες SCHUKO ηλεκτροδότησης, 3 πρίζες RJ45). 12 κόκκινες πρίζες ηλεκτροδότησης μηχανογραφικού και τηλεπικοινωνιακού εξοπλισμού εγκατεστημένες σε πλαστικό κανάλι καλωδίων. Οι πρίζες αυτές θα είναι κατανεμημένες σε τρία ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΣΤΕΓΑΣΗ ΤΟΥ Σ.Ε.Ε.Δ.Δ. Σελίδα 20
