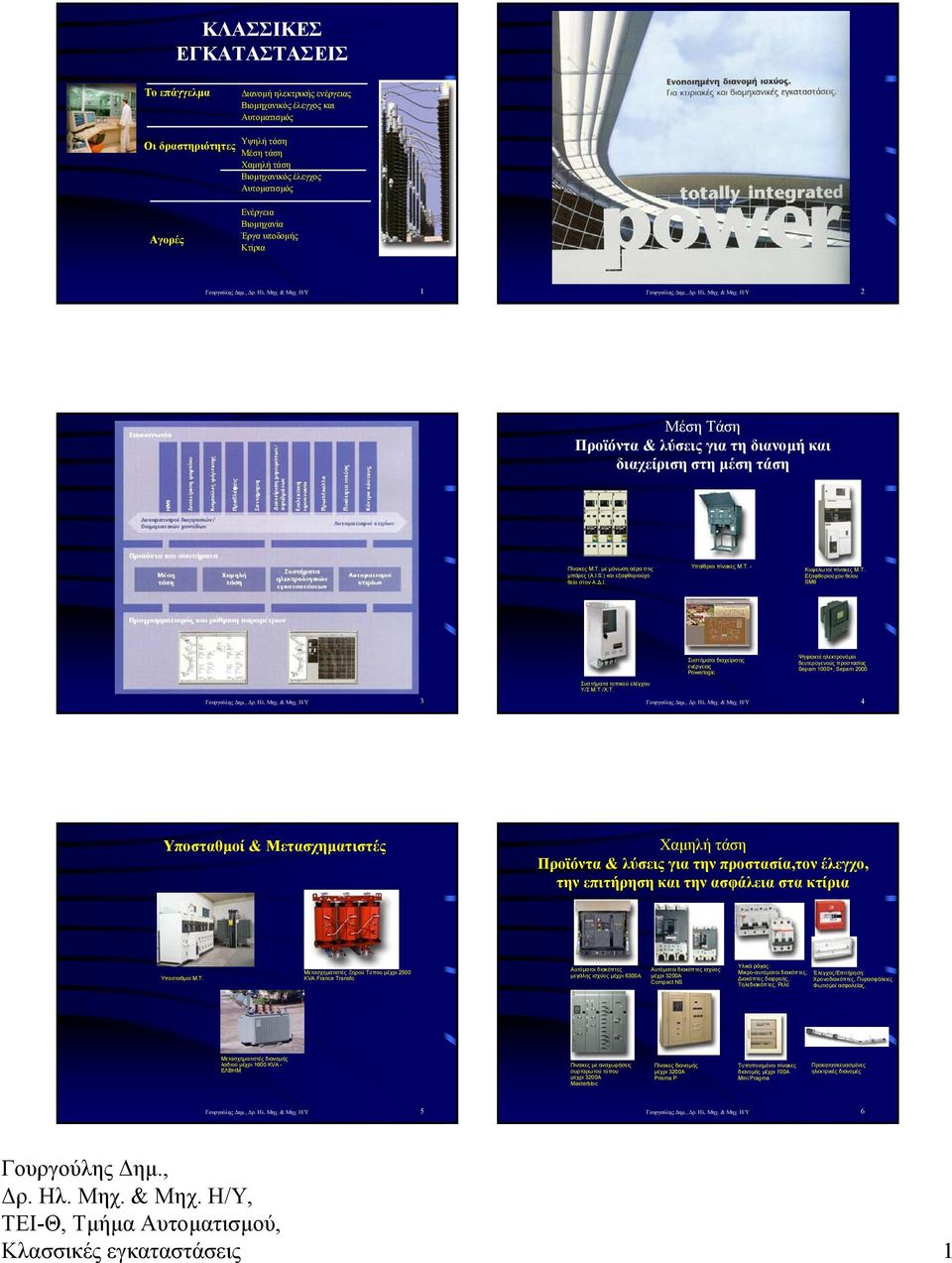

1 ΚΛΑΣΣΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Το επάγγελµα ιανοµή ηλεκτρικής ενέργειας Βιοµηχανικός έλεγχος και Αυτοµατισµός Οι δραστηριότητες Υψηλή τάση Μέση τάση Χαµηλή τάση Βιοµηχανικός έλεγχος Αυτοµατισµός Αγορές Ενέργεια Βιοµηχανία Έργα υποδοµής Κτίρια ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 1 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 2 Μέση Τάση Προϊόντα & λύσεις για τη διανοµήκαι διαχείριση στη µέση τάση Πίνακες Μ.Τ. µε µόνωση αέρα στις µπάρες (Α.Ι.S.) και εξαφθοριούχο θείο στον Α..Ι. Υπαίθριοι πίνακες Μ.Τ. - Κυψελωτοί πίνακες Μ.Τ. Εξαφθοριούχου θείου SM6 Συστήµατα διαχείρισης ενέργειας Powerlogic Ψηφιακοί ηλεκτρονόµοι δευτερογενούς προστασίας Sepam 1000+, Sepam 2000 Συστήµατα τοπικού ελέγχου Υ/Σ Μ.Τ./Χ.Τ. ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 3 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 4 Yποσταθµοί & Μετασχηµατιστές Χαµηλή τάση Προϊόντα & λύσεις για την προστασία,τον έλεγχο, την επιτήρηση και την ασφάλεια στα κτίρια Υποσταθµοί Μ.Τ. Μετασχηµατιστές Ξηρού Τύπου µέχρι 2500 KVA France Transfo Αυτόµατοι διακόπτες µεγάλης ισχύος µέχρι 6300Α Αυτόµατοι διακόπτες ισχύος µέχρι 3200Α Compact NS Υλικά ράγας: Μικρο-αυτόµατοι διακόπτες, Έλεγχος/Επιτήρηση: ιακόπτες διαρροής, Χρονοδιακόπτες, Πυρασφάλειες Τηλεδιακόπτες, Ρελέ Φωτισµοί ασφαλείας, Mετασχηµατιστές διανοµής λαδιού µέχρι 1600 KVA - ΕΛΒΗΜ Πινακες µε αναχωρήσεις συρταρωτού τύπου µεχρι 3200Α Masterbloc Πίνακες διανοµής µέχρι 3200Α Prisma P Τυποποιηµένοι πίνακες διανοµής µέχρι 100Α Mini Pragma Προκατασκευασµένες ηλεκτρικές διανοµές ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 5 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 6 Κλασσικές εγκαταστάσεις 1

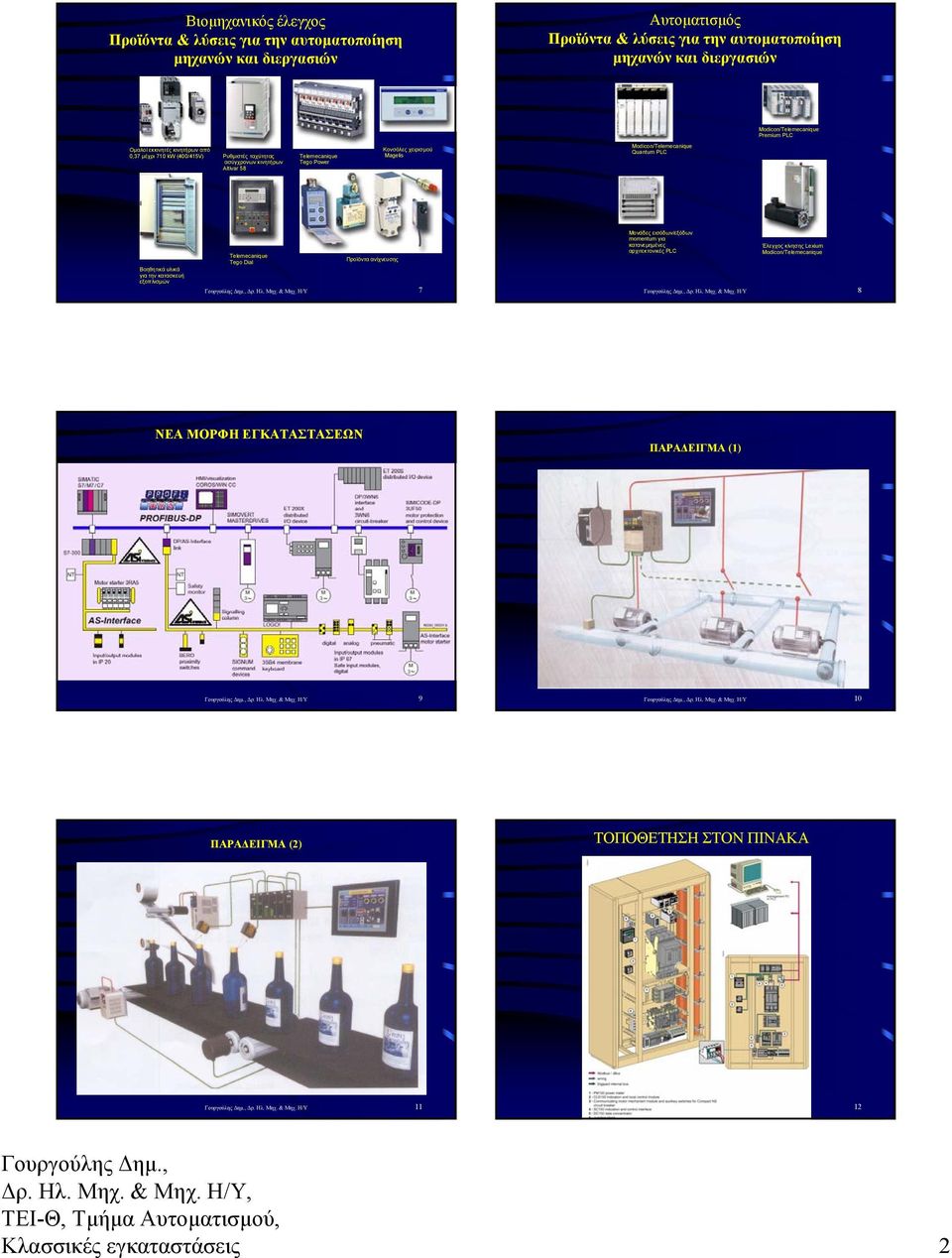

2 Βιοµηχανικός έλεγχος Προϊόντα & λύσεις για την αυτοµατοποίηση µηχανών και διεργασιών Αυτοµατισµός Προϊόντα & λύσεις για την αυτοµατοποίηση µηχανών και διεργασιών Modicon/Telemecanique Premium PLC Οµαλοί εκκινητές κινητήρων από 0,37 µέχρι 710 kw (400/415V) Ρυθµιστές ταχύτητας Telemecanique ασύγχρονων κινητήρων Tego Power Altivar 58 Κονσόλες χειρισµού Magelis Modicon/Telemecanique Quantum PLC Βοηθητικά υλικά για την κατασκευή εξοπλισµών Telemecanique Προϊόντα ανίχνευσης Tego Dial ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 7 Μονάδες εισόδων/εξόδων momentum για κατανεµηµένες Έλεγχος κίνησης Lexium αρχιτεκτονικές PLC Modicon/Telemecanique ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 8 ΝΕΑ ΜΟΡΦΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΠΑΡΑ ΕΙΓΜΑ (1) ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 9 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 10 ΠΑΡΑ ΕΙΓΜΑ (2) ΤΟΠΟΘΕΤΗΣΗ ΣΤΟΝ ΠΙΝΑΚΑ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 11 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 12 Κλασσικές εγκαταστάσεις 2

3 ΝΕΑ ΜΟΡΦΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 13 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 14 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 15 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 16 ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΤΗΛΕΧΕΙΡΙΣΜΟΎ Ασφάλεια διότι παρέχει την τάση από απόσταση και όχι επιτόπου. Χαµηλές τάσεις λειτουργίας των ρελέ κάτω από 50 V. εν χρειάζεται η καταβολή δύναµής. Είναι δυνατή η οπτική και ακουστική παρακολούθηση της εγκατάστασης. Είναιδυνατήηχρήσηαυτοµάτων υπερφόρτισης ή έλλειψης τάσης. Το µοναδικό µειονέκτηµα είναιτοµεγαλύτερο κόστος και ίσως η µεγαλύτερη πολυπλοκότητα ΡΕΛΕ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 17 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 18 Κλασσικές εγκαταστάσεις 3

4 Τα τρια µέρη ενός relay ΤΡΟΦΟ ΟΣΙΑ ELECTROMAGNET (Coil magnetic circuit) A1 ΠΟΛΟΙ d d d AUXILIARY CONTACT(S) 13 + AUXILIARY CONTACT BLOCKS ΡΕΛΕ A ΦΟΡΤΙΟ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 19 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 20 ΤΥΠΟΠΟΙΗΣΗ ΡΕΛΕ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 21 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 22 Τηλεχειριζόµενοι διακόπτες αέρος (ρελε ισχύος) για έλεγχο κινητήρων ( AC3 ) και για έλεγχο κυκλωµάτων διανοµής ( AC1 ) 1. ΓΕΝΙΚΑ Οι τηλεχειριζόµενοι διακόπτες αέρος (ρελέ ισχύος) θα πρέπει να ανταποκρίνονται στα Πρότυπα IEC , , ή σεισοδύναµα πρότυπα χωρών -µελών (VDE 0660, BS 5424, NFC ). Προαιρετικά µπορεί να συµφωνούν µε τα πρότυπαul/jis. Οι τηλεχειριζόµενοι διακόπτες αέρος θα είναι ονοµαστικής τάσης λειτουργίας µέχρι 660V AC, ενώταόριασυχνότηταςτουρεύµατος χρήσης θα πρέπει να είναι Hz. Ηονοµαστική τάση µόνωσης θα είναι 1000 V AC (50/60 Hz). H ονοµαστική τάση ελέγχου θα πρέπει να είναι 12 έως 660 V AC ή DC. Όλοι οι τηλεχειριζόµενοι διακόπτες θα είναι πλήρως ικανοί να λειτουργούν σε τροπικά κλίµατα (ΤΗ). 2. ΚΑΤΑΣΚΕΥΗ Οι τηλεχειριζόµενοι διακόπτες αέρος θα είναι ονοµαστικής έντασης από 9 έως 95 Α (AC3) ή 25 έως 125 Α (AC1). Θα διατίθενται σε 3 ή 4 πόλους. Τα όρια της τάσης ελέγχου στην λειτουργία θα πρέπει να είναι τουλάχιστον 0,85 έως 1,1 της ονοµαστικής τάσης. Οι τηλεχειριζόµενοι διακόπτες ελέγχου αέρος θα πρέπει να έχουν µηχανική διάρκεια ζωής τουλάχιστον δέκα εκατοµµυρίων χειρισµών. Ηθερµοκρασίαπεριβάλλοντοςγιαλειτουργίαθαπρέπειναείναιαπό-5 έως 55 ο C. Oι τηλεχειριζόµενοι διακόπτες θα πρέπει να είναι έτσι κατασκευασµένοι ώστε, να είναι δυνατή η στήριξη τους µε κλίση± 30 σε σχέση µε τον κάθετο άξονα στήριξης. Θα πρέπει να έχουν την δυνατότητα να δέχονται µπλόκ βοθητικών επαφών µετωπικά ή πλευρικά, καθώςεπίσηςκαιµπλόκ χρονικών επαφών. ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 23 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 24 Κλασσικές εγκαταστάσεις 4

5 ΚΡΙΤΗΡΙΑ ΕΠΙΛΟΓΗΣ ΡΕΛΕ ΕΠΙΛΟΓΗ RELAY ΚΑΤΗΓΟΡΙΑ AC3. Το ρεύµα εκκίνησης είναι (6 to 8 In) Time Switch OFF Breaking capacity In Starting Switch ON Making capacity 6 x In Nominal Current In Inrush Current 6 x In ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 25 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 26 ΕΠΙΛΟΓΗ RELAY ΕΠΑΦΕΣ ΡΕΛΕ AC3 Κύριες επαφές LC1K09 LC1D09 LC1D12 (1-2, 3-4, 5-6) cycles Βοηθητικές επαφές cycles Αυτοσυγκράτηση (13-14) cycles Μανδάλωση (16-17) Motor : 2,2kW / 400V ==> Ie=5A ==> Ic = 6 x 5A = 30A Interrupted current (A) ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 27 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 28 ΑΞΕΣΟΥΑΡ ΡΕΛΕ ΒΟΗΘΗΤΙΚΕΣ ΕΠΑΦΕΣ ΡΕΛΕ ΡΑΓΑΣ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 29 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 30 Κλασσικές εγκαταστάσεις 5

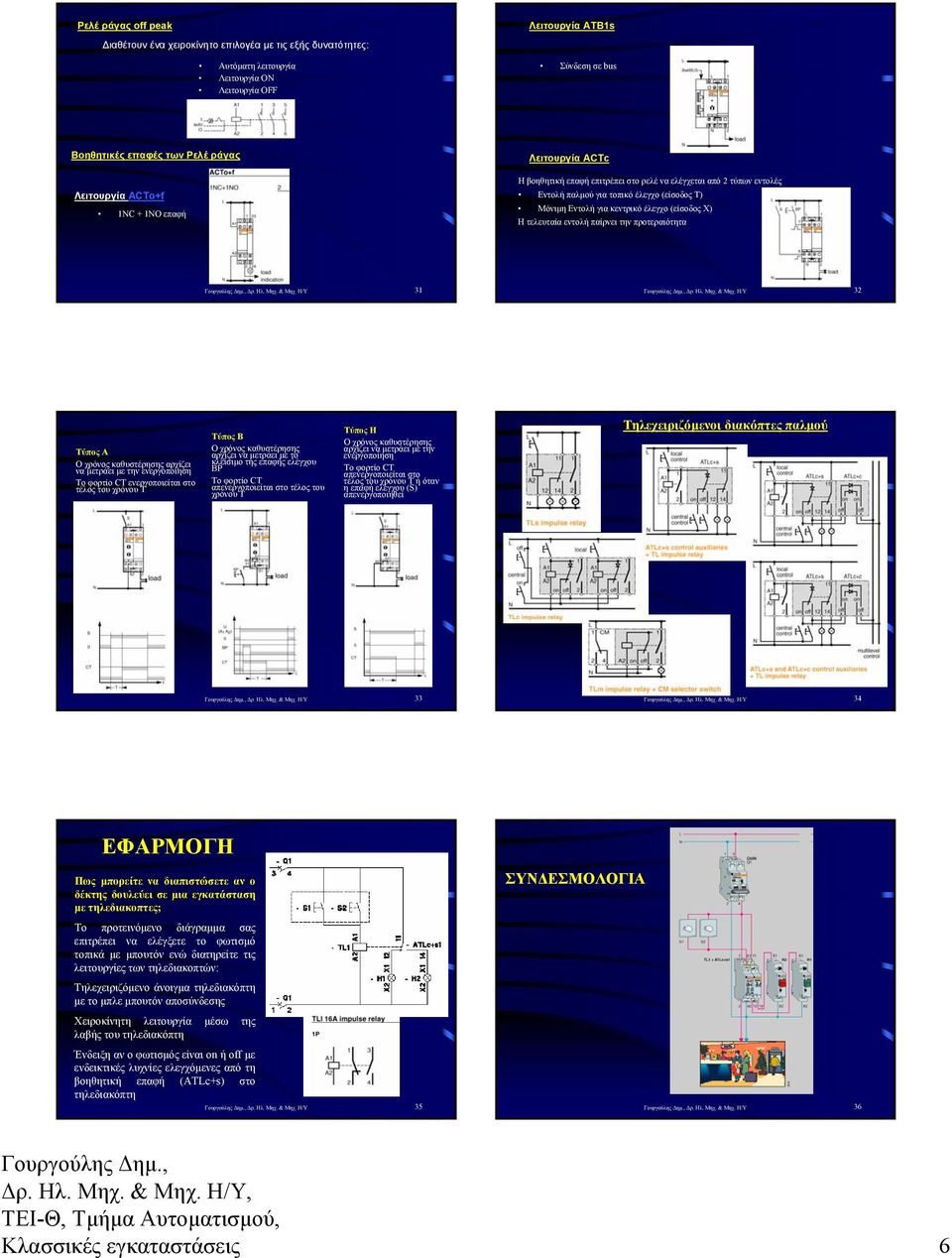

6 Ρελέ ράγας off peak ιαθέτουν ένα χειροκίνητο επιλογέα µε τις εξής δυνατότητες: Αυτόµατη λειτουργία Λειτουργία ΟΝ Λειτουργία ΟFF Λειτουργία ATB1s Σύνδεση σε bus Βοηθητικές επαφές των Ρελέ ράγας Λειτουργία ACTo+f 1NC + 1NO επαφή Λειτουργία ACTc Η βοηθητική επαφή επιτρέπει στο ρελέ να ελέγχεται από 2 τύπων εντολές Εντολή παλµού για τοπικό έλεγχο (είσοδος Τ) ΜόνιµηΕντολήγιακεντρικόέλεγχο(είσοδος Χ) Η τελευταία εντολή παίρνει την προτεραιότητα ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 31 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 32 Τύπος Α Ο χρόνος καθυστέρησης αρχίζει να µετράει µε την ενεργοποίηση Το φορτίο CT ενεργοποιείται στο τέλος του χρόνου Τ Τύπος Β Ο χρόνος καθυστέρησης αρχίζει να µετράει µε το κλείσιµο της επαφής ελέγχου ΒΡ Το φορτίο CT απενεργοποιείται στο τέλος του χρόνου Τ Τύπος Η Ο χρόνος καθυστέρησης αρχίζει να µετράει µε την ενεργοποίηση Το φορτίο CT απενεργοποιείται στο τέλος του χρόνου Τ ή όταν η επαφή ελέγχου (S) απενεργοποιηθεί Τηλεχειριζόµενοι διακόπτες παλµού ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 33 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 34 ΕΦΑΡΜΟΓΗ Πως µπορείτε να διαπιστώσετε αν ο δέκτης δουλεύει σε µια εγκατάσταση µε τηλεδιακοπτες; Το προτεινόµενο διάγραµµα σας επιτρέπει να ελέγξετε το φωτισµό τοπικά µε µπουτόν ενώ διατηρείτε τις λειτουργίες των τηλεδιακοπτών: Τηλεχειριζόµενο άνοιγµα τηλεδιακόπτη µετοµπλε µπουτόν αποσύνδεσης Χειροκίνητη λειτουργία µέσω της λαβής του τηλεδιακόπτη Ένδειξη αν ο φωτισµός είναι on ή off µε ενδεικτικές λυχνίες ελεγχόµενες από τη βοηθητική επαφή (ATLc+s) στο τηλεδιακόπτη ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 35 ΣΥΝ ΕΣΜΟΛΟΓΙΑ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 36 Κλασσικές εγκαταστάσεις 6

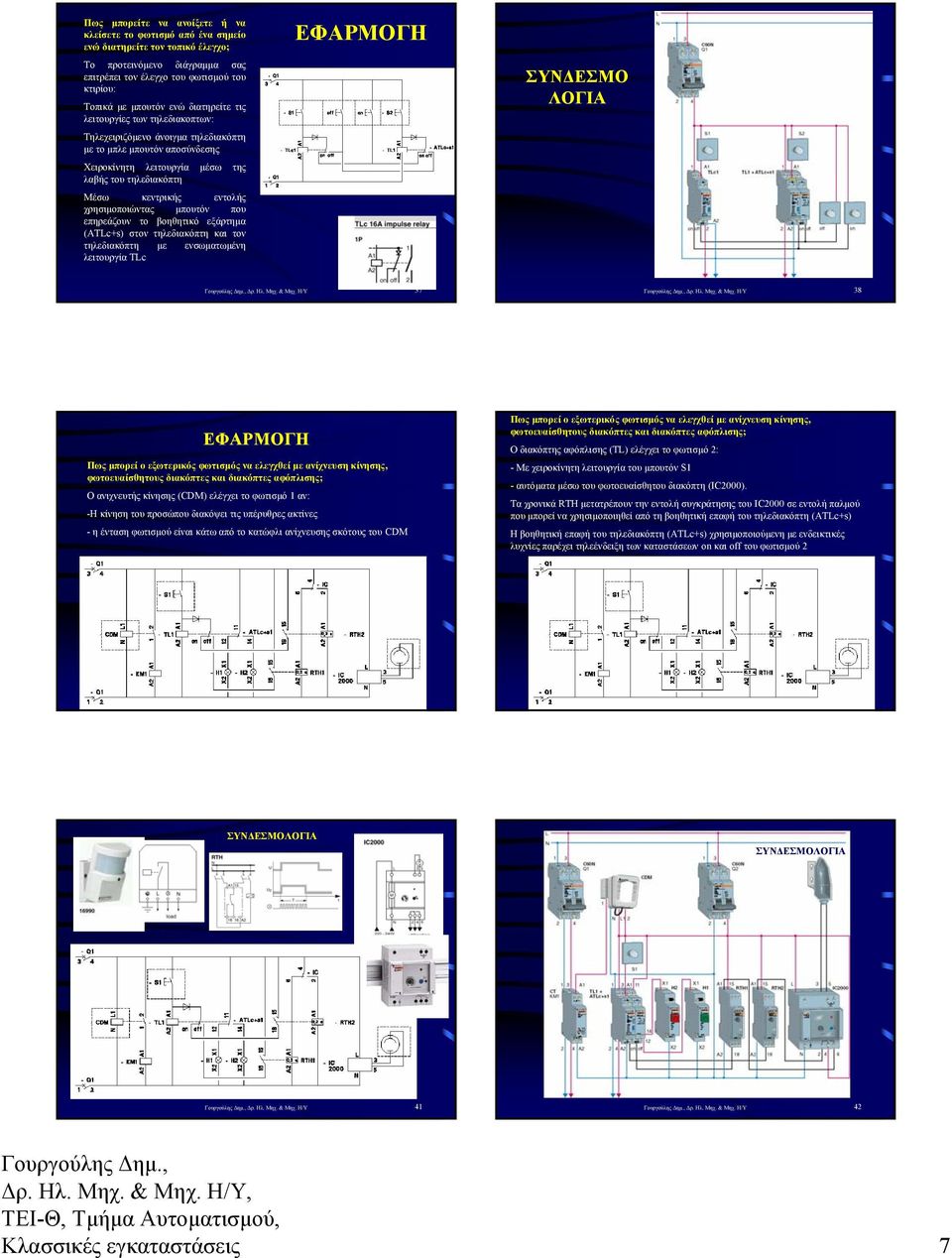

7 Πως µπορείτε να ανοίξετε ή να κλείσετε το φωτισµό απόένασηµείο ενώ διατηρείτε τον τοπικό έλεγχο; Το προτεινόµενο διάγραµµα σας επιτρέπει τον έλεγχο του φωτισµού του κτιρίου: Τοπικά µε µπουτόν ενώ διατηρείτε τις λειτουργίες των τηλεδιακοπτων: Τηλεχειριζόµενο άνοιγµα τηλεδιακόπτη µε τοµπλε µπουτόν αποσύνδεσης Χειροκίνητη λειτουργία µέσω της λαβής του τηλεδιακόπτη Μέσω κεντρικής εντολής χρησιµοποιώντας µπουτόν που επηρεάζουν το βοηθητικό εξάρτηµα (ATLc+s) στον τηλεδιακόπτη και τον τηλεδιακόπτη µε ενσωµατωµένη λειτουργία TLc ΕΦΑΡΜΟΓΗ ΣΥΝ ΕΣΜΟ ΛΟΓΙΑ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 37 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 38 ΕΦΑΡΜΟΓΗ Πως µπορεί ο εξωτερικός φωτισµός να ελεγχθεί µε ανίχνευση κίνησης, φωτοευαίσθητους διακόπτες και διακόπτες αφόπλισης; Ο ανιχνευτής κίνησης (CDM) ελέγχει το φωτισµό 1 αν: -Η κίνηση του προσώπου διακόψει τις υπέρυθρες ακτίνες - ηέντασηφωτισµού είναι κάτω από το κατώφλι ανίχνευσης σκότους του CDM Πως µπορεί ο εξωτερικός φωτισµός να ελεγχθεί µε ανίχνευση κίνησης, φωτοευαίσθητους διακόπτες και διακόπτες αφόπλισης; O διακόπτης αφόπλισης (TL) ελέγχει το φωτισµό 2: - Με χειροκίνητη λειτουργία του µπουτόν S1 - αυτόµατα µέσω του φωτοευαίσθητου διακόπτη (ΙC2000). Τα χρονικά RTH µετατρέπουν την εντολή συγκράτησης του IC2000 σε εντολή παλµού που µπορεί να χρησιµοποιηθεί από τη βοηθητική επαφή του τηλεδιακόπτη (ATLc+s) Η βοηθητική επαφή του τηλεδιακόπτη (ATLc+s) χρησιµοποιούµενη µε ενδεικτικές λυχνίες παρέχει τηλεένδειξη των καταστάσεων on και off του φωτισµού 2 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 39 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 40 ΣΥΝ ΕΣΜΟΛΟΓΙΑ ΣΥΝ ΕΣΜΟΛΟΓΙΑ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 41 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 42 Κλασσικές εγκαταστάσεις 7

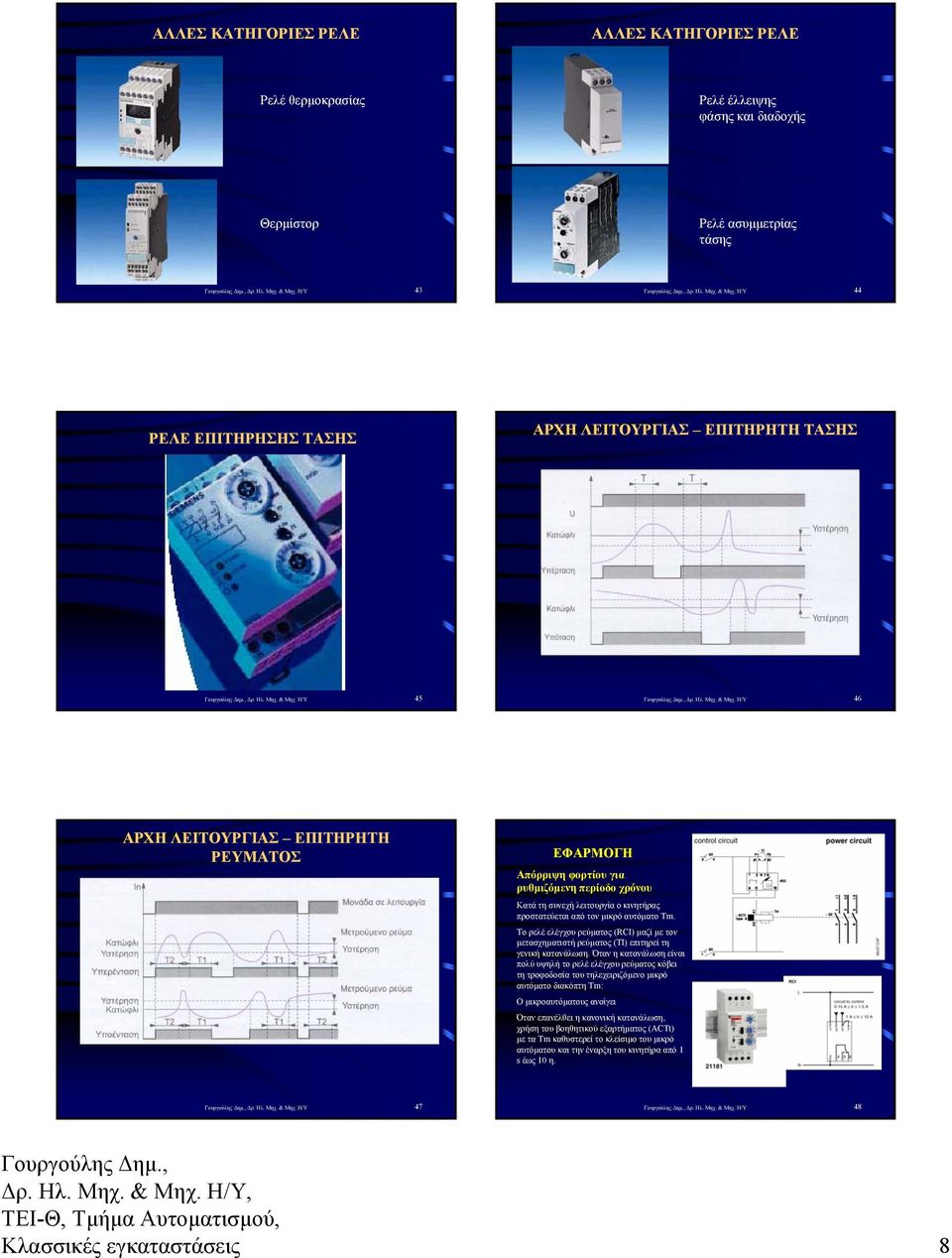

8 ΑΛΛΕΣ ΚΑΤΗΓΟΡΙΕΣ ΡΕΛΕ ΑΛΛΕΣ ΚΑΤΗΓΟΡΙΕΣ ΡΕΛΕ Ρελέ θερµοκρασίας Ρελέ έλλειψης φάσης και διαδοχής Θερµίστορ Ρελέ ασυµµετρίας τάσης ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 43 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 44 ΡΕΛΕ ΕΠΙΤΗΡΗΣΗΣ ΤΑΣΗΣ ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ ΕΠΙΤΗΡΗΤΗ ΤΑΣΗΣ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 45 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 46 ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ ΕΠΙΤΗΡΗΤΗ ΡΕΥΜΑΤΟΣ ΕΦΑΡΜΟΓΗ Απόρριψη φορτίου για ρυθµιζόµενη περίοδο χρόνου Κατά τη συνεχή λειτουργία ο κινητήρας προστατεύεται από τον µικρό αυτόµατο Tm. Το ρελέ ελέγχου ρεύµατος (RCI) µαζί µε τον µετασχηµατιστή ρεύµατος (TI) επιτηρεί τη γενική κατανάλωση. Όταν η κατανάλωση είναι πολύ υψηλή το ρελέ ελέγχου ρεύµατος κόβει τη τροφοδοσία του τηλεχειριζόµενο µικρό αυτόµατο διακόπτη Tm: Ο µικροαυτόµατους ανοίγει Όταν επανέλθει η κανονική κατανάλωση, χρήση του βοηθητικού εξαρτήµατος (ACTt) µε ταtm καθυστερεί το κλείσιµο τουµικρό αυτόµατου και την έναρξη του κινητήρα από 1 s έως 10 η. ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 47 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 48 Κλασσικές εγκαταστάσεις 8

9 ΣΥΝ ΕΣΜΟΛΟΓΙΑ ΑΛΛΕΣ ΚΑΤΗΓΟΡΙΕΣ ΡΕΛΕ Ρελέ ελέγχου cosφ Ρελέ επιτήρησης στάθµης υγρών ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 49 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 50 ΗΛΕΚΤΡΟΝΙΚΑ ΡΕΛΕ - ΣΥΖΕΥΞΗΣ Ψηφιακά Ρελέ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 51 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 52 ΗΛΕΚΤΡΟΝΙΚΑ ΡΕΛΕ - ΣΥΖΕΥΞΗΣ ΘΕΡΜΙΚΟ Προστατεύει από υπερφόρτιση του κινητήρα. Οι κύριες επαφές είναι διµεταλλικά ελάσµατα 2-5 Α, 5-9Α, 8-18Α ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 53 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 54 Κλασσικές εγκαταστάσεις 9

10 ΚΑΤΗΓΟΡΙΕΣ ΘΕΡΜΙΚΩΝ ΚΑΤΑΣΚΕΥΗ Τα ρελε θερµικής προστασίας θα διατίθενται σε 3 πόλους. Θα πρέπει να διατίθενται σε 2 κλάσεις ενεργοποίησης, σύµφωνα µετους κανονισµούς IEC (κλάση ενεργοποίησης 10, 20). Ηθερµοκρασία περιβάλλοντος για κανονική λειτουργία θα πρέπει να είναι από -25οέως55οC. Θα πρέπει να είναι δυνατή η στήριξη τους µεκλίση±30οσεσχέσηµετην κανονική θέση στήριξης. Θα πρέπει να είναι έτσι κατασκευασµέναώστεναστηρίζονταιαπευθείας κάτω από τον τηλεχειριζόµενο διακόπτη αέρος (ρελέ ισχύος), ή µε ειδικό εξάρτηµαναµπορούν να στηριχθούν ανεξάρτητα από το ρελέ ισχύος. ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 55 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 56 ΛΕΙΤΟΥΡΓΙΑ Τα ρελε θερµικής προστασίας θα διαθέτουν: * ρύθµιση ΝΕΑ ΘΕΡΜΙΚΑ ΧΡΟΝΙΚΗΣ ΚΑΘΣΥΣΤΕΡΗΣΗΣ * επιλογέα θέσης χειροκίνητου επανοπλισµού και θέση αυτόµατου επανοπλισµού * σηµατοδότηση της ενεργοποίησης * λειτουργία stop * λειτουργία test CLASS Tripping times 10A 2 s s 20Α 6 s s * δυνατότητα ενεργοποίησης (πτώσης) και ηλεκτρικού επανοπλισµού από απόσταση (εφ όσον ζητηθεί). ηενεργοποίησηθαπρέπειναγίνεταιµέσω βοηθητικών επαφών (1Α + 1Κ) 30Α 9 s s ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 57 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 58 ΙΑΤΑΞΗ ΘΕΡΜΙΚΟΥ ΚΡΙΤΗΡΙΑ ΕΠΙΛΟΓΗΣ ΘΕΡΜΙΚΟΥ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 59 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 60 Κλασσικές εγκαταστάσεις 10

11 ΗΛΕΚΤΡΟΝΙΚΟΙ ΗΛΕΚΤΡΟΜΗΧΑΝΙΚΟΙ ΑΠΑΡΙΘΜΗΤΕΣ ΗΛΕΚΤΡΟΝΙΚΟΙ ΗΛΕΚΤΡΟΜΗΧΑΝΙΚΟΙ ΑΠΑΡΙΘΜΗΤΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Αθροιστής Ταχύµετρο Χρονόµετρο Ωροµετρητής Αντίστροφος απαριθµητής ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 61 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 62 ΕΦΑΡΜΟΓΗ ΧΡΟΝΟ ΙΑΚΟΠΤΕΣ Κουδούνι σε σχολείο; Οεβδοµαδιαίος χρονοδιακόπτης προγραµµατίζεται µε παλµούς σύµφωνα µε το καθηµερινό πρόγραµµα. Οχρονοδιακόπτηςέχει140 θέσεις µνήµης και προγραµµατίζεται µε παλµούς. ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 63 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 64 Πως µπορεί ο φωτισµός γραφείου να ελεγχθεί τοπικά µε µπουτόν και κεντρικά µε προγραµµατιζόµενο ρολόι; Το προτεινόµενο διάγραµµα σας επιτρέπει τον έλεγχο του φωτισµού του κτιρίου: Τοπικά µε µπουτόν ενώ διατηρείτε τις λειτουργίες των τηλεδιακοπτων: Τηλεχειριζόµενο άνοιγµα τηλεδιακόπτη µε τοµπλε µπουτόν αποσύνδεσης Χειροκίνητη λειτουργία µέσω της λαβής του τηλεδιακόπτη Μέσω κεντρικής εντολής από προγραµµατιζόµενο χρονοδιακόπτη παλµού που επηρεάζει τα βοηθητικά ATLc+s στους διακόπτες αφόπλισης ΕΦΑΡΜΟΓΗ ΣΥΝ ΕΣΜΟΛΟ ΓΙΑ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 65 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 66 Κλασσικές εγκαταστάσεις 11

12 ΕΦΑΡΜΟΓΗ Πως µπορείτε να ρυθµίσετε το φωτισµό µε τηλεχειρισµό; Ο χρήστης χρησιµοποιεί τις τρεις κύριες λειτουργίες του τηλεχειριζόµενου ροοστάτη (TVo500) και των βοηθητικών του (NTVo), µε τα πλήκτρα του τηλεχειριστηρίου (TRD): Έλεγχοι ON σε προγραµµατιζόµενη στάθµη (NTVo: ON) Έλεγχοι OFF (NTVo: OFF) Εξασθένιση φωτισµού (TVo500) Αυτές οι εντολές µεταδίδονται σε 3 εξόδους του υλικού που αποτελείται από τον προσαρµογέα ραδιοδέκτη 1 εξόδου (IRP) και το στοιχείο επέκτασης του 3 εξόδων (EXR)). Ηεπικοινωνίαµεταξύ δέκτη (IPR) και µονάδας επέκτασης (EXR) γίνεται µεοπτικάσήµατα ΣΥΝ ΕΣΜΟΛΟΓΙΑ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 67 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 68 ΜΠΟΥΤΟΝ EMERGENCY STOP ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 69 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 70 ΙΑΚΟΠΤΕΣ ΠΡΟΣΕΓΓΙΣΗΣ ΜΗΧΑΝΙΚΟΙ - ΜΑΓΝΗΤΙΚΟΙ Αισθητήρια Φωτοκύτταρο Ανίχνευση θέσης για επαλήθευση ή ταξινόµηση Αισθητήριο χρώµατος Ανίχνευση πράσινου, κόκκινου, µπλε Επαγωγικά Χωρητικά Πιεζοστατες ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 71 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 72 Κλασσικές εγκαταστάσεις 12

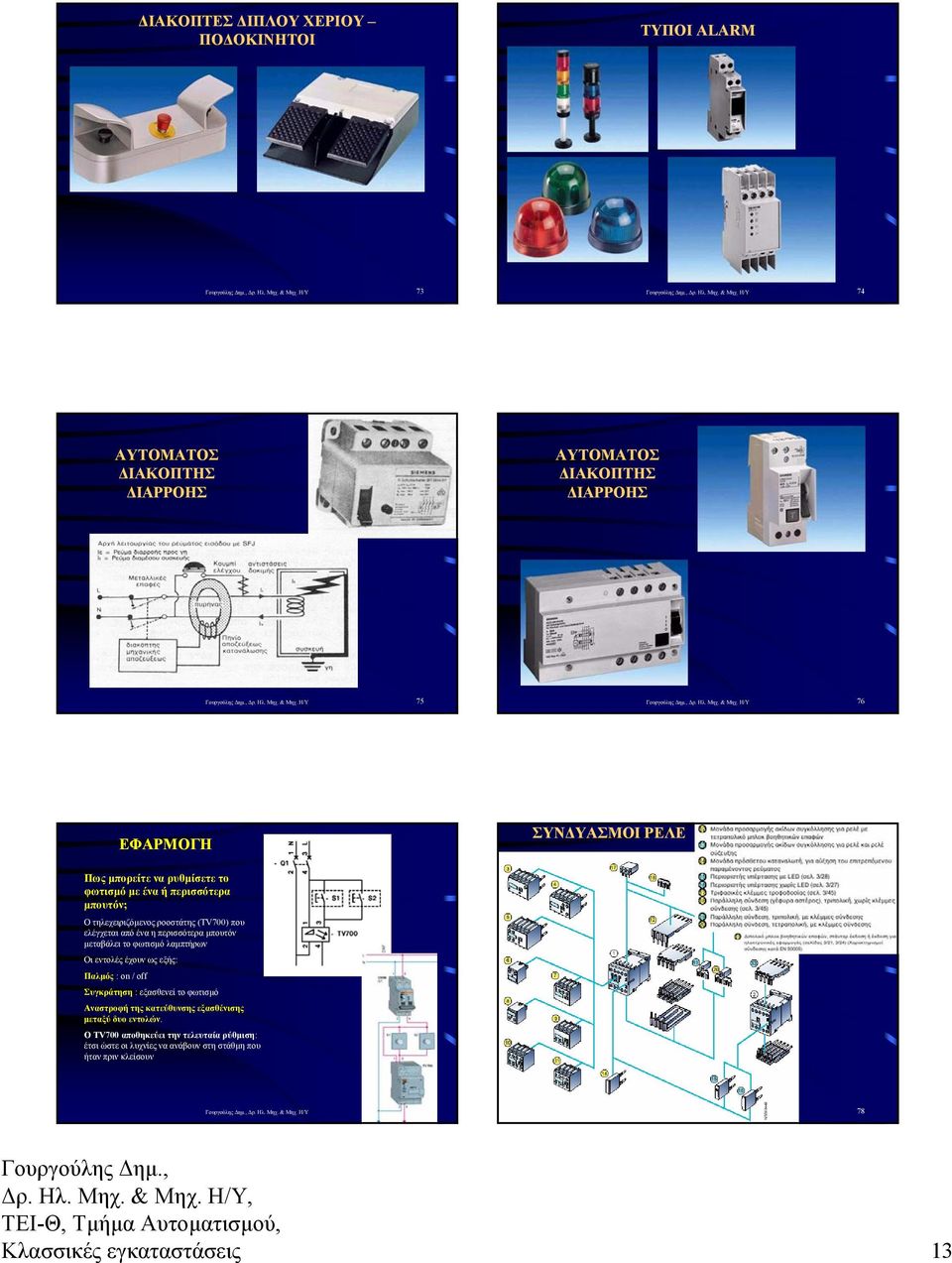

13 ΙΑΚΟΠΤΕΣ ΙΠΛΟΥ ΧΕΡΙΟΥ ΠΟ ΟΚΙΝΗΤΟΙ ΤΥΠΟΙ ALARM ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 73 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 74 ΑΥΤΟΜΑΤΟΣ ΙΑΚΟΠΤΗΣ ΙΑΡΡΟΗΣ ΑΥΤΟΜΑΤΟΣ ΙΑΚΟΠΤΗΣ ΙΑΡΡΟΗΣ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 75 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 76 ΕΦΑΡΜΟΓΗ ΣΥΝ ΥΑΣΜΟΙ ΡΕΛΕ Πως µπορείτε να ρυθµίσετε το φωτισµό µε ένα ή περισσότερα µπουτόν; Ο τηλεχειριζόµενος ροοστάτης (TV700) που ελέγχεται από ένα η περισσότερα µπουτόν µεταβάλει το φωτισµό λαµπτήρων Οι εντολές έχουν ως εξής: Παλµός : on / off Συγκράτηση : εξασθενεί το φωτισµό Αναστροφή της κατεύθυνσης εξασθένισης µεταξύ δυο εντολών. Ο TV700 αποθηκεύει την τελευταία ρύθµιση: έτσι ώστε οι λυχνίες να ανάβουν στη στάθµηπου ήταν πριν κλείσουν ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 77 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 78 Κλασσικές εγκαταστάσεις 13

14 ΕΙ Η ΚΥΚΛΩΜΑΤΩΝ ΑΠΛΟΣ ΑΥΤΟΜΑΤΟΣ ΚΥΡΙΟ ΚΥΚΛΩΜΑ ΙΣΧΥΟΣ ΒΟΗΘΗΤΙΚΟ ΚΥΚΛΩΜΑ ΠΛΗΡΕΣ ΚΥΚΛΩΜΑ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 79 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 80 ΑΠΛΟΣ ΑΥΤΟΜΑΤΟΣ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 81 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 82 ΑΠΛΟΣ ΑΥΤΟΜΑΤΟΣ ΜΕ ΤΗΛΕΧΕΙΡΙΣΜΟ ΑΠΟ ΤΡΕΙΣ ΘΕΣΕΙΣ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 83 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 84 Κλασσικές εγκαταστάσεις 14

15 ΑΥΤΟΜΑΤΗ ΡΥΘΜΙΣΗ ΣΤΑΘΜΗΣ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 85 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 86 ΠΛΗΡΕΣ ΚΥΚΛΩΜΑ ΑΥΤΟΜΑΤΟΣ ΑΝΑΓΓΕΛΙΑΣ ΒΛΑΒΗΣ Ενεργοποιείται αρχικά όταν η στάθµη τουνερούφθάσειτοe2, οπότε κλείνει κύκλωµα µεταξύ e0-e2. ιατηρείται η άντληση µέχρι το e1 διότι κλείνει κύκλωµα µεταξύ e0-e1. ιακόπτεται η άντληση όταν η στάθµη πέσει κάτω από e1. Το κύκλωµα επαναλειτουργεί µόνο όταν και πάλι η στάθµη φτάσειτοe2. ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 87 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 88 ΒΟΗΘΗΤΙΚΟ ΚΥΚΛΩΜΑ ΑΥΤΟΜΑΤΟΣ ΑΛΛΑΓΗΣ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 89 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 90 Κλασσικές εγκαταστάσεις 15

16 ΑΥΤΟΜΑΤΟΣ ΑΛΛΑΓΗΣ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ ΣΥΝ ΥΑΣΜΟΙ ΡΕΛΕ ΓΙΑ ΑΝΑΣΤΡΟΦΗ Με µηχανική µανδάλωση ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 91 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 92 ΑΥΤΟΜΑΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΥΟ ΚΙΝΗΤΗΡΩΝ ΜΕ ΜΑΝ ΑΛΩΣΗ ΒΟΗΘΗΤΙΚΟ ΚΥΚΛΩΜΑ Όταν λειτουργεί ο κινητήρας Νο1 και µπει σε λειτουργία ο κινητήρας Νο2 τότε αυτόµαταναδιακόπτεταιο Νο1. ΟΝο1 λειτουργεί µόνο αν είναι εκτός ο Νο2. ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 93 ρ. Ηλ. Μηχ. & Μηχ. Η/Υ 94 Κλασσικές εγκαταστάσεις 16
