1 O Λέβητας συμπύκνωσης αερίου ZWB 24-1 AR Οδηγίες εγκατάστασης και συντήρησης για τον τεχνικό GR

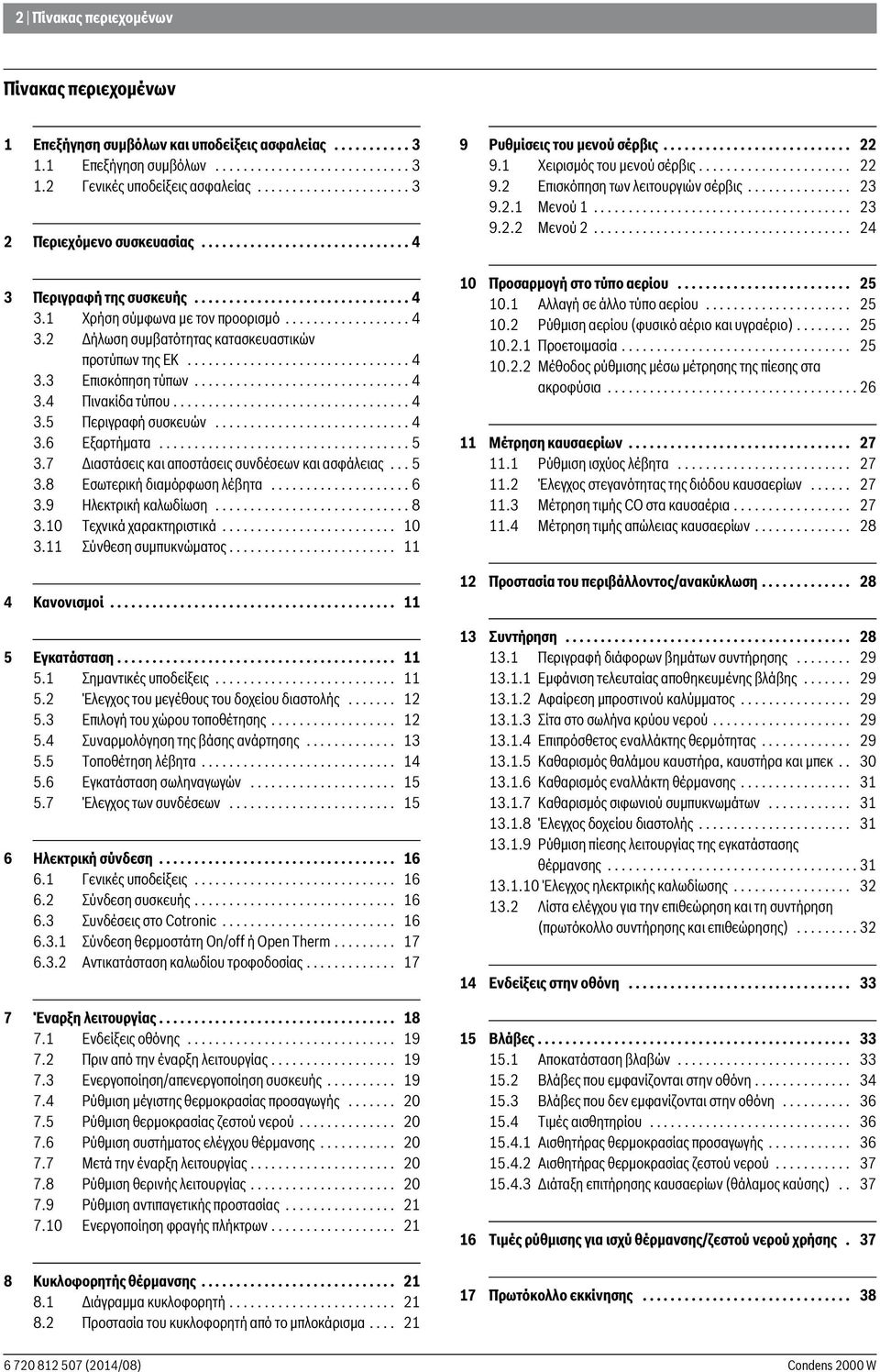

2 2 Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Γενικές υποδείξεις ασφαλείας Περιεχόμενο συσκευασίας Περιγραφή της συσκευής Χρήση σύμφωνα με τον προορισμό Δήλωση συμβατότητας κατασκευαστικών προτύπων της ΕΚ Επισκόπηση τύπων Πινακίδα τύπου Περιγραφή συσκευών Εξαρτήματα Διαστάσεις και αποστάσεις συνδέσεων και ασφάλειας Εσωτερική διαμόρφωση λέβητα Ηλεκτρική καλωδίωση Τεχνικά χαρακτηριστικά Σύνθεση συμπυκνώματος Κανονισμοί Εγκατάσταση Σημαντικές υποδείξεις Έλεγχος του μεγέθους του δοχείου διαστολής Επιλογή του χώρου τοποθέτησης Συναρμολόγηση της βάσης ανάρτησης Τοποθέτηση λέβητα Εγκατάσταση σωληναγωγών Έλεγχος των συνδέσεων Ηλεκτρική σύνδεση Γενικές υποδείξεις Σύνδεση συσκευής Συνδέσεις στο Cotronic Σύνδεση θερμοστάτη On/off ή Open Therm Αντικατάσταση καλωδίου τροφοδοσίας Έναρξη λειτουργίας Ενδείξεις οθόνης Πριν από την έναρξη λειτουργίας Ενεργοποίηση/απενεργοποίηση συσκευής Ρύθμιση μέγιστης θερμοκρασίας προσαγωγής Ρύθμιση θερμοκρασίας ζεστού νερού Ρύθμιση συστήματος ελέγχου θέρμανσης Μετά την έναρξη λειτουργίας Ρύθμιση θερινής λειτουργίας Ρύθμιση αντιπαγετικής προστασίας Ενεργοποίηση φραγής πλήκτρων Κυκλοφορητής θέρμανσης Διάγραμμα κυκλοφορητή Προστασία του κυκλοφορητή από το μπλοκάρισμα Ρυθμίσεις του μενού σέρβις Χειρισμός του μενού σέρβις Επισκόπηση των λειτουργιών σέρβις Μενού Μενού Προσαρμογή στο τύπο αερίου Αλλαγή σε άλλο τύπο αερίου Ρύθμιση αερίου (φυσικό αέριο και υγραέριο) Προετοιμασία Μέθοδος ρύθμισης μέσω μέτρησης της πίεσης στα ακροφύσια Μέτρηση καυσαερίων Ρύθμιση ισχύος λέβητα Έλεγχος στεγανότητας της διόδου καυσαερίων Μέτρηση τιμής CO στα καυσαέρια Μέτρηση τιμής απώλειας καυσαερίων Προστασία του περιβάλλοντος/ανακύκλωση Συντήρηση Περιγραφή διάφορων βημάτων συντήρησης Εμφάνιση τελευταίας αποθηκευμένης βλάβης Αφαίρεση μπροστινού καλύμματος Σίτα στο σωλήνα κρύου νερού Επιπρόσθετος εναλλάκτης θερμότητας Καθαρισμός θαλάμου καυστήρα, καυστήρα και μπεκ Καθαρισμός εναλλάκτη θέρμανσης Καθαρισμός σιφωνιού συμπυκνωμάτων Έλεγχος δοχείου διαστολής Ρύθμιση πίεσης λειτουργίας της εγκατάστασης θέρμανσης Έλεγχος ηλεκτρικής καλωδίωσης Λίστα ελέγχου για την επιθεώρηση και τη συντήρηση (πρωτόκολλο συντήρησης και επιθεώρησης) Ενδείξεις στην οθόνη Βλάβες Αποκατάσταση βλαβών Βλάβες που εμφανίζονται στην οθόνη Βλάβες που δεν εμφανίζονται στην οθόνη Τιμές αισθητηρίου Αισθητήρας θερμοκρασίας προσαγωγής Αισθητήρας θερμοκρασίας ζεστού νερού Διάταξη επιτήρησης καυσαερίων (θάλαμος καύσης) Τιμές ρύθμισης για ισχύ θέρμανσης/ζεστού νερού χρήσης Πρωτόκολλο εκκίνησης

3 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 3 Δείκτης Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1.1 Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι παρακάτω λέξεις κλειδιά έχουν οριστεί και μπορεί να χρησιμοποιούνται στο παρόν έγγραφο: ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει, ότι μπορεί να προκληθούν σοβαροί έως θανατηφόροι τραυματισμοί. ΚΙΝΔΥΝΟΣ σημαίνει, ότι θα προκληθούν σοβαροί έως θανατηφόροι τραυματισμοί. Σημαντικές πληροφορίες Περαιτέρω σύμβολα Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται με ένα προειδοποιητικό τρίγωνο. Επιπλέον επισημαίνονται με λέξεις κλειδιά, το είδος και η σοβαρότητα των συνεπειών, στην περίπτωση που δεν τηρούνται τα απαραίτητα μέτρα για την αποτροπή κινδύνου. Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το διπλανό σύμβολο. Σύμβολο Ερμηνεία Ενέργεια Παραπομπή σε κάποιο άλλο σημείο του εγγράφου Παράθεση/καταχώριση στη λίστα Παράθεση/καταχώριση στη λίστα (2o επίπεδο) Πίν Γενικές υποδείξεις ασφαλείας Οι παρούσες οδηγίες εγκατάστασης απευθύνονται σε ειδικούς υδραυλικών εγκαταστάσεων, εγκαταστάσεων αερίου, συστημάτων θέρμανσης και ηλεκτρολογικών εγκαταστάσεων. Διαβάστε τις οδηγίες εγκατάστασης (για το λέβητα, τους θερμοστάτες κ.τ.λ.) πριν από την εγκατάσταση. Τηρείτε τις υποδείξεις ασφαλείας και προειδοποίησης. Τηρείτε τις εθνικές και τοπικές προδιαγραφές, τους τεχνικούς κανόνες και τις οδηγίες. Οι εργασίες που εκτελούνται πρέπει να καταγράφονται. Υποδείξεις σε περίπτωση οσμής αερίου Κίνδυνος έκρηξης σε περίπτωση διαρροής αερίου. Σε περίπτωση οσμής αερίου ακολουθήστε τις παρακάτω υποδείξεις. Αποφύγετε τη δημιουργία φλόγας ή σπινθήρων: Μην καπνίζετε και μη χρησιμοποιείτε αναπτήρα ή σπίρτα. Μην ενεργοποιείτε ηλεκτρικούς διακόπτες, μην αποσυνδέετε βύσματα. Μην τηλεφωνείτε και μην πατάτε κουδούνια. Κλείστε την παροχή αερίου από την κεντρική διάταξη διακοπής ή από το μετρητή. Ανοίξτε τα παράθυρα και τις πόρτες. Προειδοποιήστε όλους τους ενοίκους και εκκενώστε το κτίριο! Εμποδίστε την είσοδο τρίτων στο κτίριο. Εκτός του κτιρίου: Καλέστε την πυροσβεστική, την αστυνομία και την εταιρεία παροχής αερίου. Προβλεπόμενη χρήση Η χρήση του λέβητα επιτρέπεται αποκλειστικά για θέρμανση νερού θέρμανσης και για παραγωγή ζεστού νερού χρήσης. Κάθε άλλη χρήση θεωρείται μη προδιαγραφόμενη. Η εταιρία δεν φέρει καμία ευθύνη για βλάβες που προκαλούνται από αυτή. Εγκατάσταση, έναρξη λειτουργίας και συντήρηση Η εγκατάσταση, έναρξη λειτουργίας και συντήρηση πρέπει να εκτελούνται αποκλειστικά από εκπαιδευμένο τεχνικό προσωπικό. Μετά από εκτέλεση εργασιών σε εξαρτήματα που μεταφέρουν αέριο, ελέγξτε τη στεγανότητα. Για λειτουργία εξαρτώμενη από τον αέρα του χώρου: Βεβαιωθείτε, ότι ο χώρος τοποθέτησης πληροί τις προϋποθέσεις εξαερισμού. Τοποθετείτε μόνο αυθεντικά ανταλλακτικά. Ηλεκτρολογικές εργασίες Οι ηλεκτρολογικές εργασίες πρέπει να ανατίθενται αποκλειστικά σε τεχνικούς ηλεκτρολογικών εγκαταστάσεων. Πριν από οποιαδήποτε ηλεκτρολογική εργασία: Διακόψτε πλήρως την ηλεκτρική παροχή και ασφαλίστε την εγκατάσταση έναντι μη ηθελημένης επανενεργοποίησης. Βεβαιωθείτε ότι δεν υπάρχει ηλεκτρική τάση. Τηρείτε επίσης τα διαγράμματα σύνδεσης των υπόλοιπων εξαρτημάτων της εγκατάστασης. Παράδοση στον ιδιοκτήτη Κατά την παράδοση ενημερώστε τον ιδιοκτήτη σχετικά με το χειρισμό και τις συνθήκες λειτουργίας της εγκατάστασης θέρμανσης. Εξηγήστε το χειρισμό τονίζοντας ιδιαίτερα τα σημεία που σχετίζονται με την ασφάλεια. Επισημάνετε ότι η μετατροπή ή επισκευή πρέπει να ανατίθεται αποκλειστικά σε εκπαιδευμένο συνεργάτη. Επισημάνετε την αναγκαιότητα επιθεώρησης και συντήρησης για την ασφαλή και φιλική προς το περιβάλλον λειτουργία. Παραδώστε τις οδηγίες εγκατάστασης και λειτουργίας στον ιδιοκτήτη και υποδείξτε του να τις φυλάξει.

4 4 Περιεχόμενο συσκευασίας 2 Περιεχόμενο συσκευασίας O Σχ. 1 Περιεχόμενα: [1] Επίτοιχος λέβητας συμπύκνωσης αερίου [2] Ράγα επιτοίχιας στήριξης [3] Παρελκόμενα τοποθέτησης [4] Έγγραφα για την τεκμηρίωση της συσκευής [5] Εύκαμπτος σωλήνας εκροής 3 Περιγραφή της συσκευής Οι λέβητες ZWB 24-1 AR είναι κατάλληλοι για την συνδυασμένη λειτουργία θέρμανσης και παραγωγής ζεστού νερού χρήσης με συνεχή ροή. 3.1 Χρήση σύμφωνα με τον προορισμό Ο λέβητας επιτρέπεται να χρησιμοποιείται αποκλειστικά σε συστήματα θέρμανσης ζεστού νερού βάση της EN Κάθε άλλη χρήση θεωρείται μη προδιαγραφόμενη. Η εταιρία δεν φέρει καμία ευθύνη για βλάβες ή ζημίες που μπορεί να προκληθούν από αυτήν. Η χρήση των λεβήτων για την παραγωγή θερμότητας για βιομηχανική χρήση δεν επιτρέπεται. 3.2 Δήλωση συμβατότητας κατασκευαστικών προτύπων της ΕΚ Το προϊόν αυτό συμμορφώνεται όσον αφορά την κατασκευή και τη λειτουργία του με τις οδηγίες της Ευρωπαϊκής Ένωσης καθώς και με τους σχετικούς εθνικούς κανονισμούς. Η συμμόρφωση έχει πιστοποιηθεί με τη σήμανση CE. Πληροί τις απαιτήσεις για λέβητες συμπυκνωσης αερίου κατά την έννοια της κανονιστικής διάταξη για την εξοικονόμηση ενέργειας. Σύμφωνα με το άρθρο 7, παράγραφο 2.1 των διατάξεων για την αναθεώρηση της πρώτης και τις μετατροπές στην τέταρτη κανονιστική διάταξη για την εφαρμογή της γερμανικής νομοθεσίας περί προστασίας από τη ρύπανση, η περιεκτικότητα των καυσαερίων σε οξείδια του αζώτου υπολογίζεται κατά DIN 4702, μέρος 8, έκδοση Μαρτίου 1990 κάτω από τα 80 mg/kwh. Ο λέβητας είναι ελεγμένος κατά EN 677 και EN Επισκόπηση τύπων ZWB 24-1 A R 23 S... Πίν. 3 [Z] Λέβητας κεντρικής θέρμανσης [W] Παραγωγή ζεστού νερού χρήσης [B] Τεχνολογία συμπύκνωσης [24] Θερμαντική ισχύς έως 24 kw [-1] -EKΔOΣH [A] Λέβητας με υποστήριξη ανεμιστήρα [R] Επιπρόσθετος εναλλάκτης θερμότητας [23] Φυσικό αέριο Η [] Υπόδειξη: Με ένα σετ αλλαγής σε άλλο τύπο αερίου οι λέβητες μπορούν να προσαρμοστούν σε υγραέριο. [S...] Ειδικός αριθμός Στοιχεία ελέγχου με χαρακτηριστικό ψηφίο και ομάδα αερίου σύμφωνα με την προδιαγραφή EN 437: Διακριτικός αριθμός Δείκτης Wobbe (W S ) (15 C) Οικογένεια αερίων 23 12,5-15,2 kwh/m 3 Φυσικό αέριο ομάδα 2H 31 20,2-24,3 kwh/m 3 Υγραέριο Ομάδα 3B/P Πίν Πινακίδα τύπου Η θέση της πινακίδας τύπου [28] είναι στο εσωτερικό του λέβητα, κάτω αριστερά ( Σχ. 3, Σελίδα 6). Σε αυτήν αναγράφονται τα στοιχεία για την απόδοση της συσκευής, τον αριθμό παραγγελίας, τα δεδομένα έγκρισης και την κωδικοποιημένη ημερομηνία κατασκευής (FD). 3.5 Περιγραφή συσκευών Λέβητας συμπύκνωσης αερίου για επίτοιχη τοποθέτηση Καλώδιο σύνδεσης Οθόνη LCD Αυτόματη ηλεκτρονική ανάφλεξη Αναλογική ρύθμιση ισχύς Πλήρης προδιαγραφές ασφάλειας μέσω Cotronic με επιτήρηση φλόγας και μαγνητικές βαλβίδες σύμφωνα με το πρότυπο EN 298 Κυκλοφορητής θέρμανσης τριών ταχυτήτων με αυτόματο εξαεριστήρα Δεν απαιτείται ελάχιστη ποσότητα νερού κυκλοφορίας Κατάλληλος και για για ενδοδαπέδια θέρμανση Αντάπτορας σύνδεσης για ομοκεντρικό καπναγωγό καυσαερίων/αέρα καύσης Ø 80/125 mm ή ως μονός σωλήνας Ø 80 mm ανεμιστήρας ελεγχόμενος από χαρακτηριστικό διάγραμμα αισθητήρας θερμοκρασίας και θερμοστάτης για θέρμανση Θερμικό ασφαλείας στην προσαγωγή Oριακός θερμοστάτης ασφαλείας στο κύκλωμα των 24 V Βαλβίδα ασφαλείας, μανόμετρο, δοχείο διαστολής Επιτηρητής καυσαερίων Λειτουργία Προτεραιότητας ζεστού νερού χρήσης Κωδ. Αριθ. CE-0085CL0069 Κατηγορία λέβητα (τύπος αερίου) II 2 H 3 B/P Τύπος εγκατάστασης C 12X, C 32X, C 52, C 82, B 22 Πίν. 2

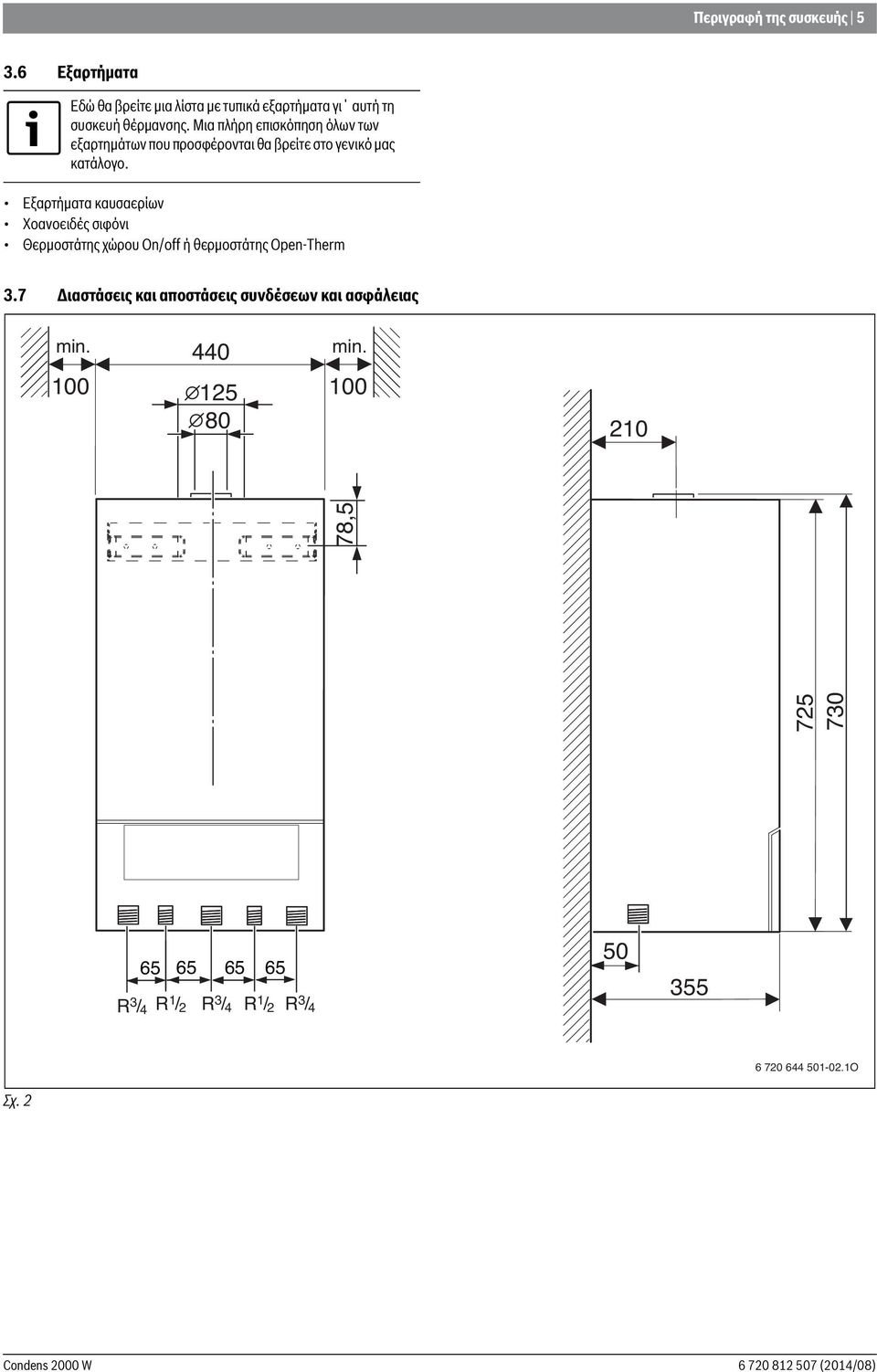

5 Περιγραφή της συσκευής Εξαρτήματα Εδώ θα βρείτε μια λίστα με τυπικά εξαρτήματα γι αυτή τη συσκευή θέρμανσης. Μια πλήρη επισκόπηση όλων των εξαρτημάτων που προσφέρονται θα βρείτε στο γενικό μας κατάλογο. Εξαρτήματα καυσαερίων Χοανοειδές σιφόνι Θερμοστάτης χώρου On/off ή θερμοστάτης Open-Therm 3.7 Διαστάσεις και αποστάσεις συνδέσεων και ασφάλειας min min , R 3 / 4 R 1 / 2 R 3 / 4 R 1 / 2 R 3 / O Σχ. 2

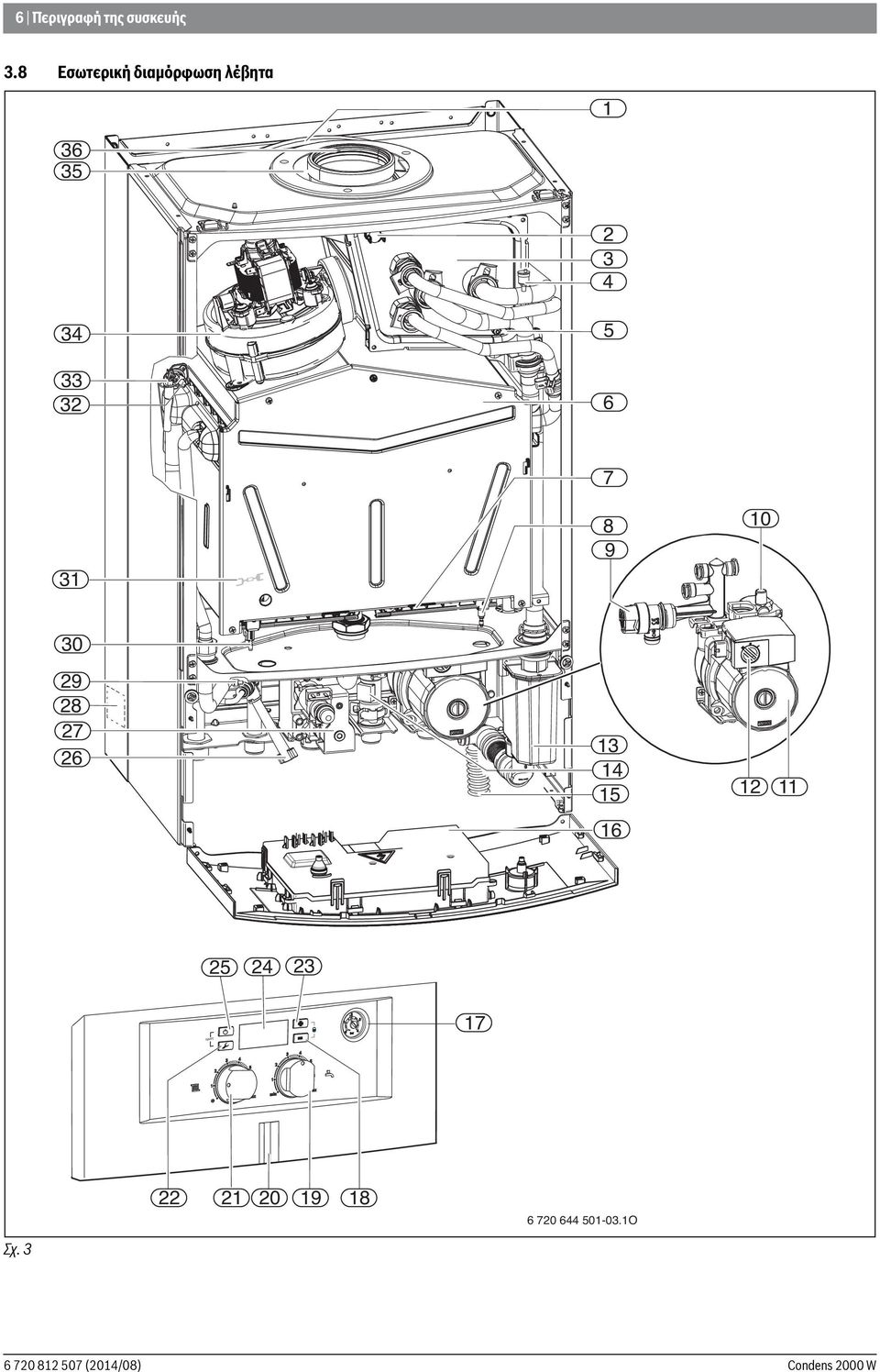

6 6 Περιγραφή της συσκευής 3.8 Εσωτερική διαμόρφωση λέβητα reset O Σχ. 3

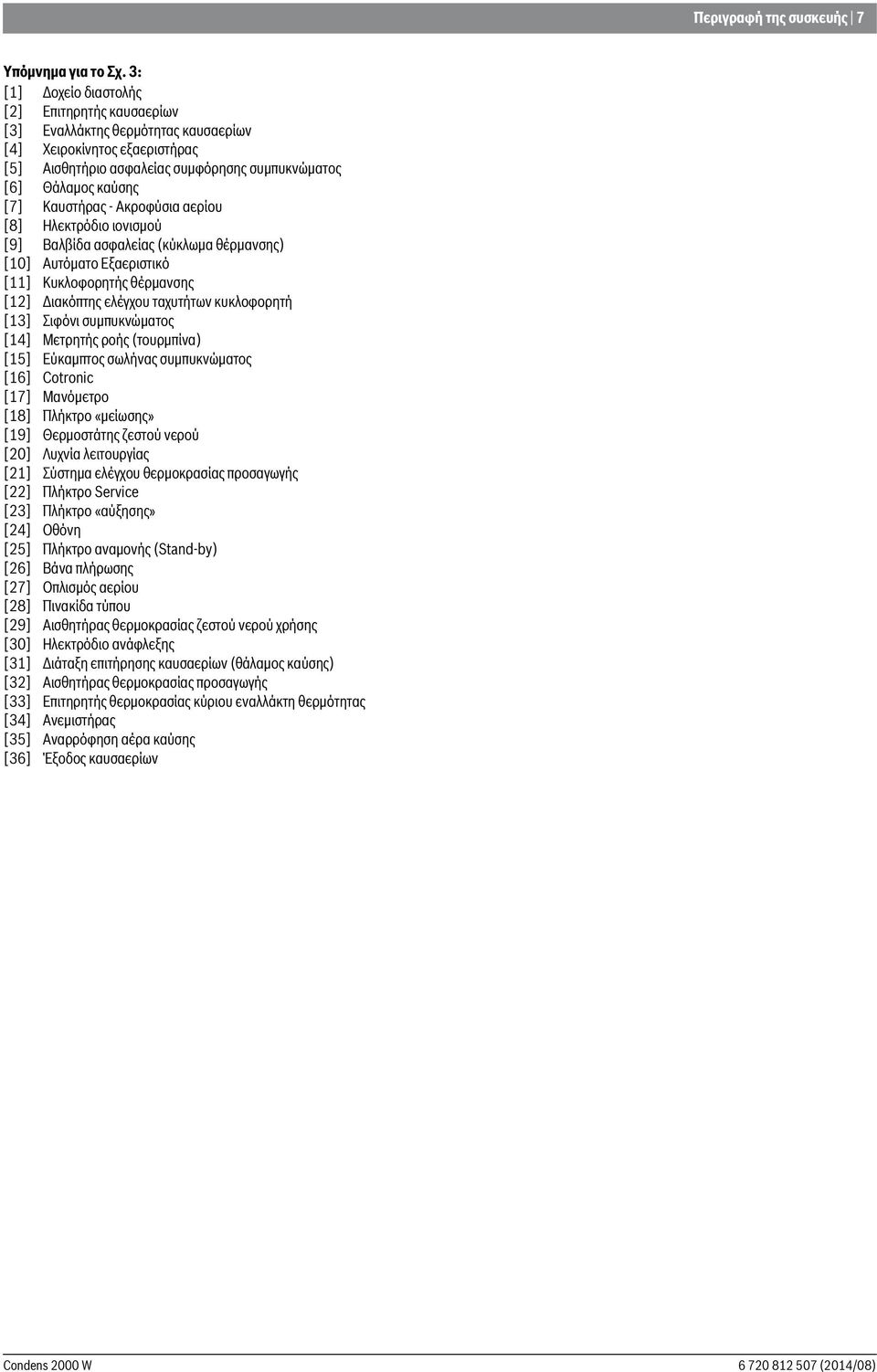

7 Περιγραφή της συσκευής 7 Υπόμνημα για το Σχ. 3: [1] Δοχείο διαστολής [2] Επιτηρητής καυσαερίων [3] Εναλλάκτης θερμότητας καυσαερίων [4] Χειροκίνητος εξαεριστήρας [5] Αισθητήριο ασφαλείας συμφόρησης συμπυκνώματος [6] Θάλαμος καύσης [7] Καυστήρας - Ακροφύσια αερίου [8] Ηλεκτρόδιο ιονισμού [9] Βαλβίδα ασφαλείας (κύκλωμα θέρμανσης) [10] Αυτόματο Εξαεριστικό [11] Κυκλοφορητής θέρμανσης [12] Διακόπτης ελέγχου ταχυτήτων κυκλοφορητή [13] Σιφόνι συμπυκνώματος [14] Μετρητής ροής (τουρμπίνα) [15] Εύκαμπτος σωλήνας συμπυκνώματος [16] Cotronic [17] Μανόμετρο [18] Πλήκτρο «μείωσης» [19] Θερμοστάτης ζεστού νερού [20] Λυχνία λειτουργίας [21] Σύστημα ελέγχου θερμοκρασίας προσαγωγής [22] Πλήκτρο Service [23] Πλήκτρο «αύξησης» [24] Οθόνη [25] Πλήκτρο αναμονής (Stand-by) [26] Βάνα πλήρωσης [27] Οπλισμός αερίου [28] Πινακίδα τύπου [29] Αισθητήρας θερμοκρασίας ζεστού νερού χρήσης [30] Ηλεκτρόδιο ανάφλεξης [31] Διάταξη επιτήρησης καυσαερίων (θάλαμος καύσης) [32] Αισθητήρας θερμοκρασίας προσαγωγής [33] Επιτηρητής θερμοκρασίας κύριου εναλλάκτη θερμότητας [34] Ανεμιστήρας [35] Αναρρόφηση αέρα καύσης [36] Έξοδος καυσαερίων

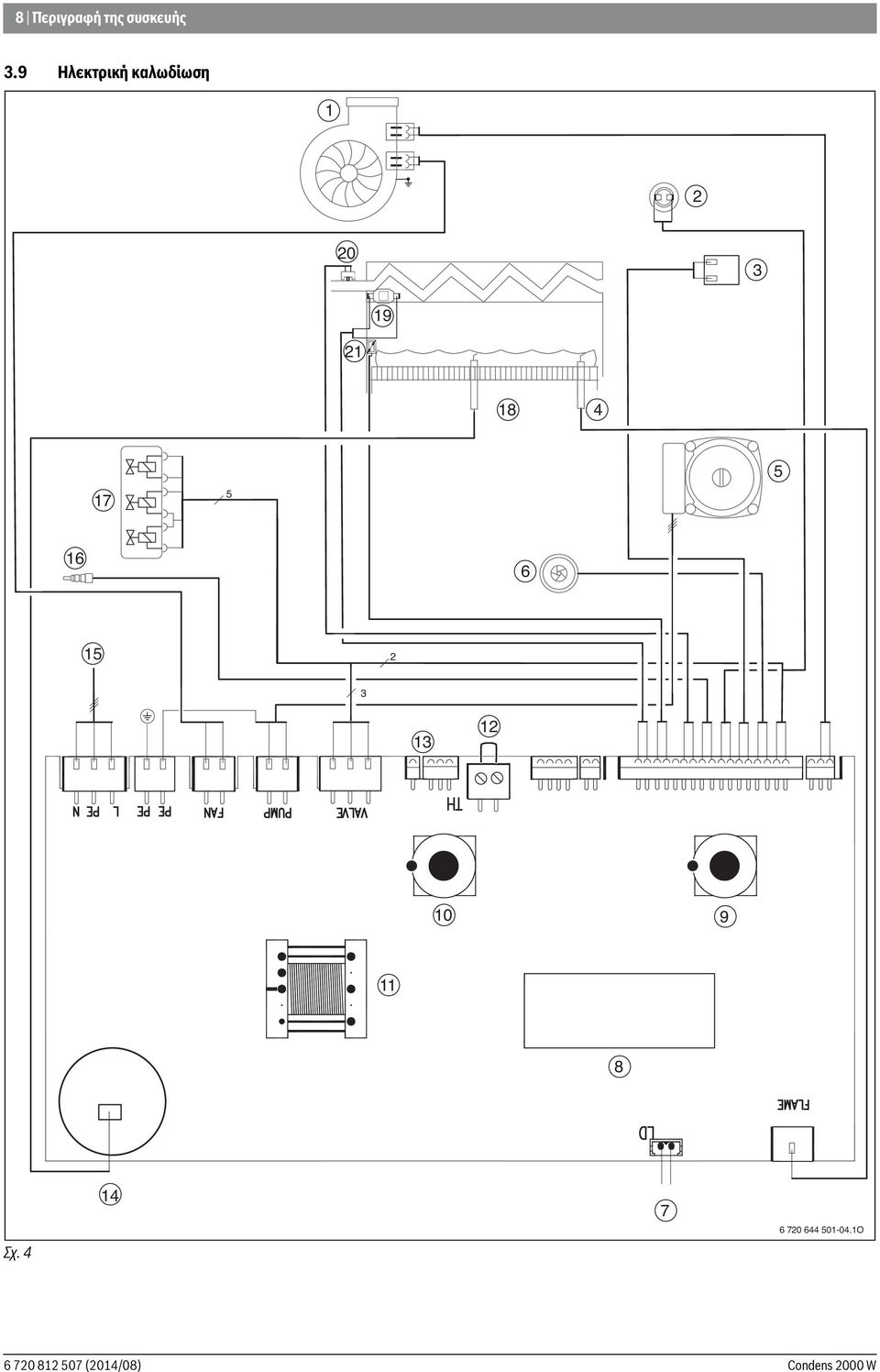

8 8 Περιγραφή της συσκευής 3.9 Ηλεκτρική καλωδίωση Σχ O

9 Περιγραφή της συσκευής 9 Υπόμνημα για το Σχ. 4: [1] Ανεμιστήρας [2] Επιτηρητής καυσαερίων [3] Σύνδεση αισθητηρίου συμφόρησης συμπυκνώματος [4] Ηλεκτρόδιο ιονισμού [5] Κυκλοφορητής θέρμανσης [6] Οπλισμός νερού (Τουρμπίνα) [7] Σύνδεση λυχνίας λειτουργίας [8] Οθόνη LCD [9] Σύνδεση θερμοστάτη ζεστού νερού χρήσης [10] Σύνδεση θερμοστάτη θερμοκρασίας προσαγωγής [11] Μετασχηματιστής [12] Σύνδεση θερμοστάτη ΟΤΜ ή On/Off 1) [13] Interface για διάγνωση [14] Μετασχηματιστής ανάφλεξης [15] Καλώδιο σύνδεσης 230 V [16] Αισθητήρας NTC θερμοκρασίας ζεστού νερού [17] Οπλισμός αερίου [18] Ηλεκτρόδιο ανάφλεξης [19] Επιτηρητής θερμοκρασίας εναλλάκτη θερμότητας [20] Αισθητήρας θερμοκρασίας προσαγωγής [21] Διάταξη επιτήρησης καυσαερίων (θάλαμος καύσης) 1) πριν από τη σύνδεση αφαιρέστε τη γέφυρα

10 10 Περιγραφή της συσκευής 3.10 Τεχνικά χαρακτηριστικά ZWB 24-1 AR Μονάδα Φυσικό αέριο Υγραέριο Μέγ. ονομαστική θερμική ισχύς (P max ) 50/30 C kw 25,6 25,6 Μέγ. ονομαστική θερμική ισχύς (P max ) 80/60 C kw 24,0 24,0 Μέγ. ονομαστική θερμική φόρτιση (Q max ) θέρμανσης kw 25,0 25,0 Ελάχ. ονομαστική θερμική ισχύς (P min ) 40/30 C kw 7,7 7,7 Ελάχ. ονομαστική θερμική ισχύς (P min ) 50/30 C kw 7,3 7,3 Ελάχιστο ονομαστικό θερμικό φορτίο (Q min ) θέρμανσης kw 7,5 7,5 Μέγιστη ονομαστική θερμική ισχύς (P nw ) ζεστού νερού kw 24,0 24,0 Μέγιστη ονομαστική θερμική ισχύς (Q nw ) ζεστού νερού kw 25,0 25,0 Τιμή σύνδεσης αερίου Φυσικό αέριο H (H i(15 C) = 9,5 kwh/m 3 ) m 3 /h 2,6 - Υγραέριο (H i = 12,9 kwh/kg) kg/h - 1,9 Επιτρεπόμενη πίεση ροής σύνδεσης αερίου Φυσικό αέριο Η mbar Υγραέριο mbar Δοχείο διαστολής Πίεση στην προσαγωγή bar 0,5 0,5 Συνολικός όγκος l 8 8 Ζεστό νερό Μέγιστη ποσότητα ζεστού νερού l/min Θερμοκρασία στην έξοδο C Μέγιστη επιτρεπτή πίεση ζεστού νερού bar Ελάχιστη πίεση ροής bar 0,3 0,3 Ειδική ροή κατά EN l/min 11,4 11,4 Ζεστό νερό στην κατηγορία κομφόρ σύμφωνα με EN ** ** Τιμές υπολογισμού για τον υπολογισμό διατομής κατά EN Ροή μάζας καυσαερίων max/min ονομ. τιμή g/s 12,6/12,6 13,7/13,7 Ροή μάζας καυσαερίων 80/60 C max/min ονομ. τιμή C Ροή μάζας καυσαερίων 50/30 C max/min ονομ. τιμή C 56/42 60/45 Διαφορά μανομετρικού ύψους Pa CO 2 σε μέγιστη ονομαστική θερμική ισχύ % 7,5-8,2 8,2-8,8 CO 2 σε ελάχιστη ονομαστική θερμική ισχύ % 3,0-3,6 3,3-3,9 Ομάδα τιμών καυσαερίων κατά G 635/G 636 G 61 /G 62 G 61 /G 62 Περιεκτικότητα NO x mg/kwh Κατηγορία NO x 3 3 Συμπύκνωμα Μέγ. ποσότητα συμπυκνώματος (t R = 30 C) l/h 1,5 1,5 Τιμή ph περ. 4,5 4,5 Γενικά Ηλεκτρική τάση AC... V Συχνότητα Hz Μέγιστη απορροφούμενη ισχύς (λειτουργίας θέρμανσης) W Κατηγορία οριακών τιμών ΗΜΣ (Ηλεκτρομαγνητική συμβατότητα) - B B Στάθμη θορύβου db(a) Κατηγορία προστασίας IP X4D X4D Μέγιστη θερμοκρασία προσαγωγής C περίπου 90 περίπου 90 Μέγ. επιτρεπόμενη πίεση λειτουργίας (P MS ) θέρμανση bar 3 3 Επιτρεπόμενη θερμοκρασία περιβάλλοντος C Ονομαστικός όγκος (θέρμανση) l 2,5 2,5 Βαρός (χωρίς συσκευασία) kg Διαστάσεις Π x Υ x Β mm 440 x 725 x x 725 x 355 Πίν. 5

11 Κανονισμοί Σύνθεση συμπυκνώματος Ουσία Τιμή [mg/l] Αμμώνιο 1,2 Μόλυβδος 0,01 Κάδμιο 0,001 Χρώμιο 0,1 Αλογονωμένοι υδρογονάνθρακες 0,002 Υδρογονάνθρακες 0,015 Χαλκός 0,028 Νικέλιο 0,1 Υδράργυρος 0,0001 Θειϊκή ένωση 1 Ψευδάργυρος 0,015 Κασσίτερος 0,01 Βανάδιο 0,001 Τιμή ph 4,5 Πίν. 6 4 Κανονισμοί Πρέπει να τηρούνται οι ακόλουθες οδηγίες και προδιαγραφές: Πολεοδομικός κανονισμός Οι διατάξεις της αρμόδιας επιχείρησης παροχής αερίου EnEG (Νόμος περί εξοικονόμησης ενέργειας) EnEV (Κανονισμός για θερμομόνωση και τεχνολογία εγκαταστάσεων στα κτίρια με εξοικονόμηση ενέργειας) Κανονισμοί περί λεβητοστασίων ή οικοδομικός κανονισμός των ομοσπονδιακών κρατιδίων, οδηγίες για την τοποθέτηση και τη διάταξη των κεντρικών λεβητοστασίων και των χώρων καυσίμων Beuth-Verlag GmbH - Burggrafenstraße Berlin DVGW, Εκδοτικός Οίκος Wirtschafts- und Verlagsgesellschaft, Gasund Wasser GmbH - Josef-Wirmer-Str Bonn [Βόννη] Φύλλο εργασίας G 600, TRGI (Τεχνικοί κανόνες για εγκαταστάσεις αερίου) Φύλλο εργασίας G 670, (Τοποθέτηση εγκαταστάσεων καύσης αερίου σε χώρους με μηχανικές εγκαταστάσεις αερισμού) TRF 1996 (Τεχνικοί κανόνες για το υγραέριο) Εκδοτικός Οίκος Wirtschafts- und Verlagsgesellschaft, Gas- und Wasser GmbH - Josef-Wirmer-Str. 1 3, Βόννη Πρότυπα DIN, Beuth-Verlag GmbH, Burggrafenstraße Berlin DIN 1988, TRWI (Τεχνικοί κανόνες για εγκαταστάσεις νερού χρήσης) DIN 4708 (Κεντρικές εγκαταστάσεις θέρμανσης νερού) DIN 4807 (Δοχεία διαστολής) DIN EN (Συστήματα θέρμανσης σε κτίρια) DIN VDE 0100, Μέρος 701 (Διαμόρφωση εγκαταστάσεων ισχύος με ονομαστικές τάσεις έως 1000 V, χώροι σε μπανιέρα και ντους) Οδηγίες VDI (Σωματείο Γερμανών Μηχανικών), Εκδοτικός οίκος Beuth-Verlag GmbH - Burggrafenstraίe Berlin VDI 2035, Αποφυγή ζημιών σε εγκαταστάσεις θέρμανσης ζεστού νερού χρήσης 5 Εγκατάσταση ΚΙΝΔΥΝΟΣ: Έκρηξη! Πριν από εργασίες σε τμήματα που φέρουν αέριο κλείνετε τη βάνα αερίου. Μετά από εργασίες σε τμήματα που φέρουν αέριο διεξάγετε έλεγχο στεγανότητας. Η τοποθέτηση, η ηλεκτρική σύνδεση, η σύνδεση του αερίου και της απαγωγής καυσαερίων και η θέση σε λειτουργία θα πρέπει να πραγματοποιούνται αποκλειστικά από τεχνική εταιρία εγκεκριμένη από την εταιρία παροχής αερίου ή ενέργειας. 5.1 Σημαντικές υποδείξεις Η χωρητικότητα των λεβήτων σε νερό είναι κάτω από 10 λίτρα και ανταποκρίνεται στην ομάδα 1 του κανονισμού περί ατμολέβητων (DampfKV). Για αυτόν το λόγο δεν απαιτείται έγκριση τύπου. Πριν από την εγκατάσταση λάβετε τη γνωμοδότηση της επιχείρησης παροχής αερίου και του συντηρητή. Νερό πλήρωσης και συμπλήρωσης για την εγκατάσταση θέρμανσης Η χρήση ακατάλληλου νερού πλήρωσης και συμπλήρωσης στο σύστημα θέρμανσης μπορεί να προκαλέσει εναπόθεση αλάτων στον εναλλάκτη θερμότητας με συνέπεια τη μείωση του χρόνου ζωής του λέβητα. Περιοχή σκληρότητας μαλακό ( 8,4 dh) μεσαίας σκληρότητας (8,4-14 dh) σκληρό ( 14 dh) Πίν. 7 Ανοιχτές εγκαταστάσεις θέρμανσης Μετατρέψτε τις ανοικτές εγκαταστάσεις θέρμανσης σε κλειστά συστήματα. Σε συστήματα θέρμανσης με βαρύτητα Συνδέστε το λέβητα στο υπάρχον δίκτυο σωληνώσεων μέσω μιας υδραυλικής γέφυρας με διαχωριστή λάσπης Ενδοδαπέδιες θερμάνσεις Η συσκευή ενδείκνυται για ενδοδαπέδιες θερμάνσεις, τηρείτε τις επιτρεπόμενες θερμοκρασίες προσαγωγής. Γαλβανισμένα θερμαντικά σώματα και σωλήνες Για την αποφυγή σχηματισμού αερίου: Αποφύγετε γαλβανισμένα θερμαντικά σώματα και σωληνώσεις. Όταν χρησιμοποιείτε έναν θερμοστάτη χώρου Μην εγκαθιστάτε θερμοστατική βαλβίδα στο θερμαντικό σώμα του δωματίου ελέγχου. Αντιπαγετικά υγρά Σαν αντιπαγετικά υγρά εγκρίθηκαν: Επεξεργασία νερού δεν απαιτείται συνιστώμενη απαιτείται Για εύκολη επεξεργασία νερού: Χρησιμοποιείτε το εγκεκριμένο από την εταιρεία μας σύστημα. Ονομασία Συμπύκνωση Varidos FSK % Alphi - 11 Glythermin NF % Πίν. 8

12 12 Εγκατάσταση Μέσο αντιδιαβρωτικής προστασίας Τα ακόλουθα μέσα αντιδιαβρωτικής προστασίας είναι εγκεκριμένα: Ονομασία Συμπύκνωση Nalco % Sentinel X 100 1,1 % Copal 1 % Πίν. 9 Μέσα στεγανοποίησης Η ανάμιξη μέσων στεγανοποίησης στο νερό θέρμανσης μπορεί, σύμφωνα με την πείρα μας, να προκαλέσει προβλήματα (ιζήματα στον εναλλάκτη θέρμανσης). Γι αυτό σας συμβουλεύουμε να μην τα χρησιμοποιείτε. Θόρυβος ροής Για την αποφυγή εμφάνισης θορύβων ροής: Εγκαταστήστε μια βαλβίδα υπερχείλισης ή σε θερμάνσεις δύο σωληνώσεων μια τρίοδη βάνα στο πιο απομακρυσμένο θερμαντικό σώμα. Βάνες μονού μοχλού και θερμοστατικές μπαταρίες ανάμειξης Μπορούν να χρησιμοποιηθούν όλες οι βάνες μονού μοχλού και οι θερμοστατικές μπαταρίες. Υγραέριο Για να προστατεύσετε το λέβητα από τις υψηλές πιέσεις (TRF): Εγκαταστήστε συσκευή ρύθμισης πίεσης με βαλβίδα ασφαλείας. 5.2 Έλεγχος του μεγέθους του δοχείου διαστολής Με το ακόλουθο διάγραμμα μπορείτε να υπολογίσετε κατά προσέγγιση, αν το εγκατεστημένο δοχείο διαστολής επαρκεί ή αν απαιτείται πρόσθετο δοχείο διαστολής. Για τις εμφανιζόμενες χαρακτηριστικές καμπύλες λήφθηκαν υπόψη τα παρακάτω βασικά δεδομένα: 1 % του νερού λέβητα στο δοχείο διαστολής ή 20 % του ονομαστικού όγκου στο δοχείο διαστολής Διαφορά πίεσης λειτουργίας της βαλβίδας ασφαλείας 0,5 bar, σύμφωνα με την προδιαγραφή DIN 3320 Η προρυθμισμένη πίεση [αρχική πίεση] στο δοχείο διαστολής αναλογεί στο στατικό ύψος της εγκατάστασης. Μέγιστη πίεση λειτουργίας: 3 bar tv ( C ) A B O VA ( l ) Σχ. 5 [I] Αρχική πίεση 0,2 bar [II] Αρχική πίεση 0,5 bar (βασική ρύθμιση) [III] Αρχική πίεση 0,75 bar [IV] Αρχική πίεση 1,0 bar [V] Αρχική πίεση 1,2 bar [t V ] Θερμοκρασία προσαγωγής [V A ] Περιεχόμενο εγκατάστασης σε λίτρα [A] Εύρος λειτουργίας του δοχείου διαστολής [B] απαιτείται πρόσθετο δοχείο διαστολής Στην οριακή περιοχή: Εξακριβώστε το ακριβές μέγεθος του δοχείου σύμφωνα με την προδιαγραφή DIN EN Εάν το σημείο τομής βρίσκεται δεξιά δίπλα από την καμπύλη: Εγκαταστήστε πρόσθετο δοχείο διαστολής. 5.3 Επιλογή του χώρου τοποθέτησης Κανονισμοί για το χώρο τοποθέτησης Λάβετε υπόψη σας τους κανονισμούς DVGW-TRGI και στην περίπτωση των λεβήτων υγραερίου τους κανονισμούς TRF, όπως ισχύουν σήμερα. Λάβετε υπόψη τις εθνικές διατάξεις. Λάβετε υπόψη τις οδηγίες εγκατάστασης των εξαρτημάτων καυσαερίων αναφορικά με τις ελάχιστες διαστάσεις τοποθέτησης. Αέρας καύσης Για την αποφυγή διάβρωσης θα πρέπει ο αέρας καύσης να είναι απαλλαγμένος από επιθετικές ουσίες. Παράγοντες που ευνοούν τη διάβρωση θεωρούνται οι αλογονωμένοι υδρογονάνθρακες, που περιέχουν ενώσεις χλωρίου και φθορίου. Παράγοντες ενισχυτικοί της διάβρωσης θεωρούνται οι αλογονωμένοι υδρογονάνθρακες, που περιέχουν ενώσεις χλωρίου και φθορίου.

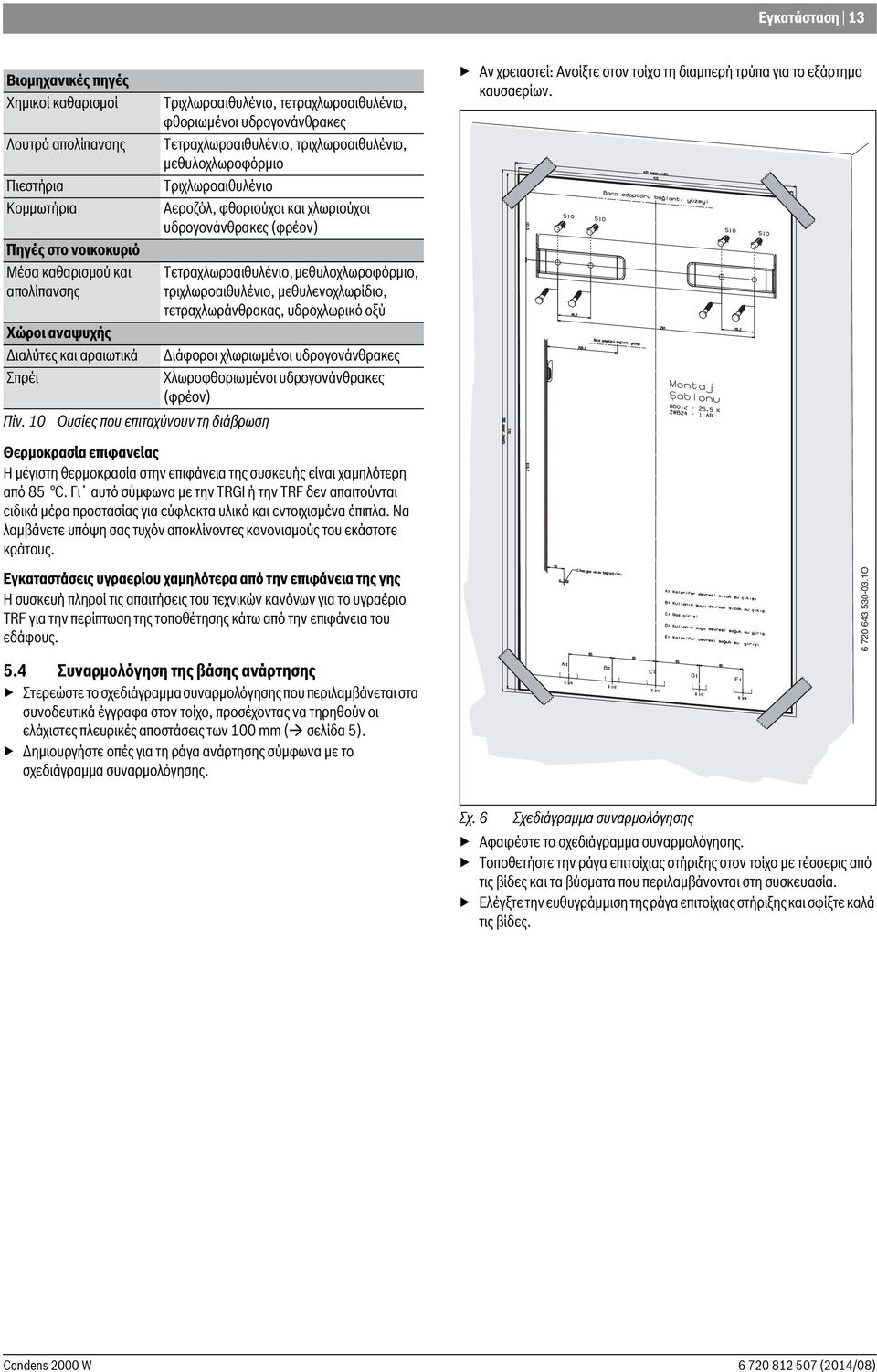

13 Εγκατάσταση 13 Βιομηχανικές πηγές Χημικοί καθαρισμοί Λουτρά απολίπανσης Πιεστήρια Κομμωτήρια Πηγές στο νοικοκυριό Μέσα καθαρισμού και απολίπανσης Τριχλωροαιθυλένιο, τετραχλωροαιθυλένιο, φθοριωμένοι υδρογονάνθρακες Τετραχλωροαιθυλένιο, τριχλωροαιθυλένιο, μεθυλοχλωροφόρμιο Τριχλωροαιθυλένιο Αεροζόλ, φθοριούχοι και χλωριούχοι υδρογονάνθρακες (φρέον) Τετραχλωροαιθυλένιο, μεθυλοχλωροφόρμιο, τριχλωροαιθυλένιο, μεθυλενοχλωρίδιο, τετραχλωράνθρακας, υδροχλωρικό οξύ Χώροι αναψυχής Διαλύτες και αραιωτικά Διάφοροι χλωριωμένοι υδρογονάνθρακες Σπρέι Χλωροφθοριωμένοι υδρογονάνθρακες (φρέον) Πίν. 10 Ουσίες που επιταχύνουν τη διάβρωση Αν χρειαστεί: Ανοίξτε στον τοίχο τη διαμπερή τρύπα για το εξάρτημα καυσαερίων. Θερμοκρασία επιφανείας Η μέγιστη θερμοκρασία στην επιφάνεια της συσκευής είναι χαμηλότερη από 85 C. Γι αυτό σύμφωνα με την TRGI ή την TRF δεν απαιτούνται ειδικά μέρα προστασίας για εύφλεκτα υλικά και εντοιχισμένα έπιπλα. Να λαμβάνετε υπόψη σας τυχόν αποκλίνοντες κανονισμούς του εκάστοτε κράτους. Εγκαταστάσεις υγραερίου χαμηλότερα από την επιφάνεια της γης Η συσκευή πληροί τις απαιτήσεις του τεχνικών κανόνων για το υγραέριο TRF για την περίπτωση της τοποθέτησης κάτω από την επιφάνεια του εδάφους. 5.4 Συναρμολόγηση της βάσης ανάρτησης Στερεώστε το σχεδιάγραμμα συναρμολόγησης που περιλαμβάνεται στα συνοδευτικά έγγραφα στον τοίχο, προσέχοντας να τηρηθούν οι ελάχιστες πλευρικές αποστάσεις των 100 mm ( σελίδα 5). Δημιουργήστε οπές για τη ράγα ανάρτησης σύμφωνα με το σχεδιάγραμμα συναρμολόγησης O Σχ. 6 Σχεδιάγραμμα συναρμολόγησης Αφαιρέστε το σχεδιάγραμμα συναρμολόγησης. Τοποθετήστε την ράγα επιτοίχιας στήριξης στον τοίχο με τέσσερις από τις βίδες και τα βύσματα που περιλαμβάνονται στη συσκευασία. Ελέγξτε την ευθυγράμμιση της ράγα επιτοίχιας στήριξης και σφίξτε καλά τις βίδες.

14 14 Εγκατάσταση 5.5 Τοποθέτηση λέβητα ΕΙΔΟΠΟΙΗΣΗ: Τα υπολείμματα που υπάρχουν στο δίκτυο σωληνώσεων μπορεί να προκαλέσουν ζημιά στο λέβητα. Να ξεπλύνετε το δίκτυο των σωληνώσεων για να καθαρίσετε τις σωληνώσεις από τυχόν κατάλοιπα. Τοποθέτηση εύκαμπτου σωλήνα εκροής Εφαρμόστε τον εύκαμπτο σωλήνα εκροής στο σύνδεσμο Τ της εκροής συμπυκνώματος. Αφαιρέστε τη συσκευασία δίνοντας προσοχή στις υποδείξεις επάνω στη συσκευασία. Στην πινακίδα τύπου ελέγξτε τη σήμανση της χώρας προορισμού και την καταλληλότητα για τον τύπο αερίου που παρέχεται από την επιχείρηση παροχής αερίου ( Σελίδα 6). Στερέωση λέβητα Τοποθετήστε τη συσκευή στον τοίχο πάνω στην ράγα επιτοίχιας στήριξης. 1 Σχ. 7 Ανάρτηση λέβητα στη ράγα επιτοίχιας στήριξης [1] Ράγα επιτοίχιας στήριξης [2] Λέβητας [3] Λαμαρίνα ανάρτησης με κρίκους στερέωσης Άνοιγμα Cotronic προς τα κάτω Ανοίξτε το Cotronic προς τα κάτω O O Σχ. 9 Χρησιμοποιήστε για την απαγωγή ανθεκτικά στη διάβρωση υλικά (ATV-A 251). Σ' αυτά συγκαταλέγονται: Σωλήνες ψευδοπορσελάνης, σωλήνες από σκληρό PVC, σωλήνες από PVC, σωλήνες PE-HD, σωλήνες από πολυπροπυλένιο, σωλήνες ABS/ASA, σωλήνες από χυτοσίδηροι με εσωτερικό εμαγιέ ή επίστρωση, χαλυβδοσωλήνες με πλαστική επίστρωση, ανοξείδωτοι χαλυβδοσωλήνες, σωλήνες pyrex. ΠΡΟΣΟΧΗ: Μην τροποποιείτε και μην φράζετε τις διατάξεις απαγωγής. Τοποθετήστε τους εύκαμπτους σωλήνες με κλίση προς τα κάτω. Aνεξάρτητη από τον αέρα του χώρου, απαγωγή καυσαερίων, τύπου C. Σύνδεση εξαρτημάτων συστήματος καυσαερίων Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση, βλ. τις εκάστοτε οδηγίες εγκατάστασης του εξαρτήματος καυσαερίων. Βεβαιωθείτε ότι η φλάντζα στεγάνωσης είναι τοποθετημένη στο στόμιο καυσαερίων O Σχ. 8

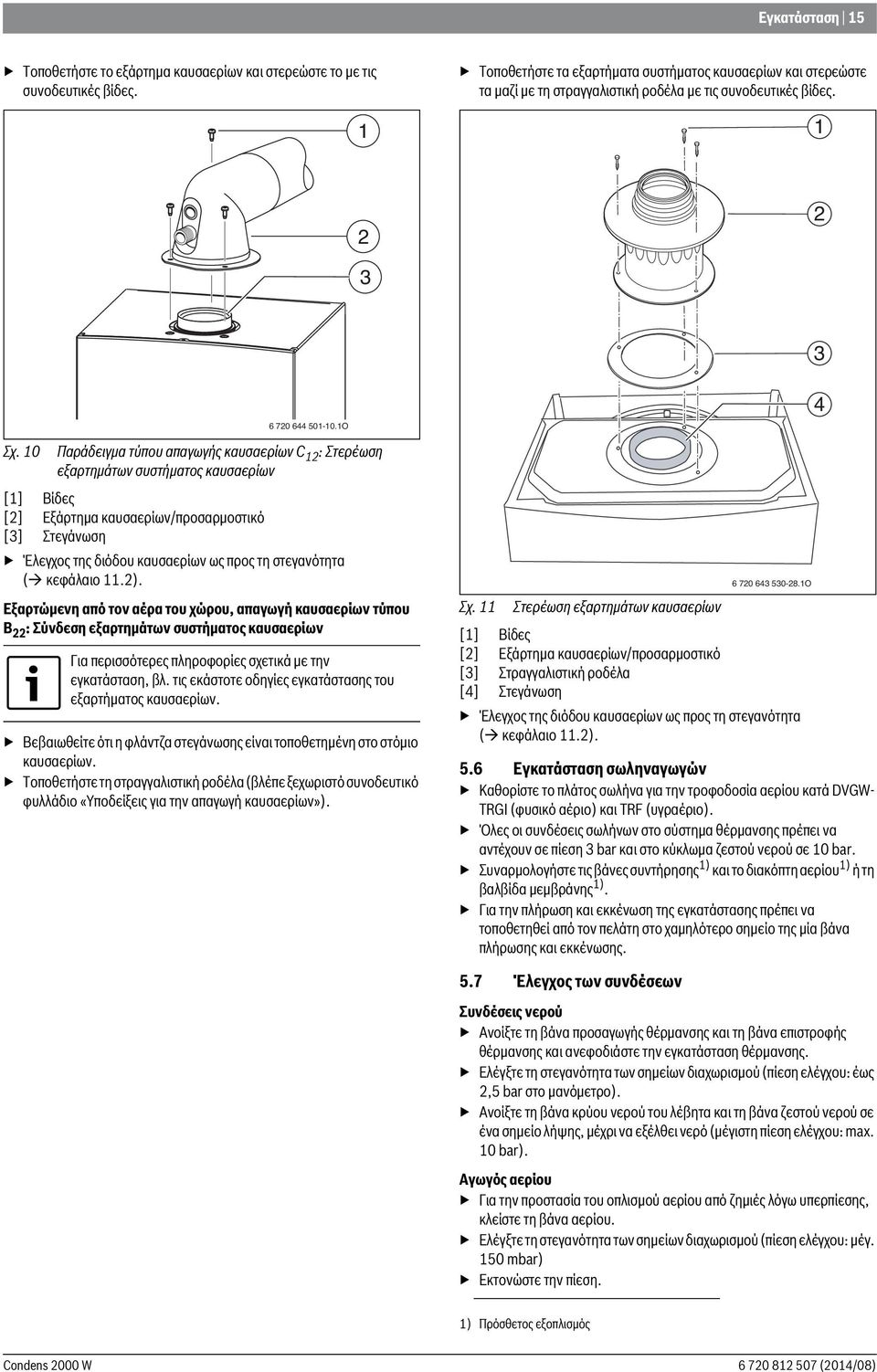

15 Εγκατάσταση 15 Τοποθετήστε το εξάρτημα καυσαερίων και στερεώστε το με τις συνοδευτικές βίδες. 1 Τοποθετήστε τα εξαρτήματα συστήματος καυσαερίων και στερεώστε τα μαζί με τη στραγγαλιστική ροδέλα με τις συνοδευτικές βίδες O Σχ. 10 Παράδειγμα τύπου απαγωγής καυσαερίων C 12 : Στερέωση εξαρτημάτων συστήματος καυσαερίων [1] Βίδες [2] Εξάρτημα καυσαερίων/προσαρμοστικό [3] Στεγάνωση Έλεγχος της διόδου καυσαερίων ως προς τη στεγανότητα ( κεφάλαιο 11.2). Εξαρτώμενη από τον αέρα του χώρου, απαγωγή καυσαερίων τύπου B 22 : Σύνδεση εξαρτημάτων συστήματος καυσαερίων Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση, βλ. τις εκάστοτε οδηγίες εγκατάστασης του εξαρτήματος καυσαερίων. Βεβαιωθείτε ότι η φλάντζα στεγάνωσης είναι τοποθετημένη στο στόμιο καυσαερίων. Τοποθετήστε τη στραγγαλιστική ροδέλα (βλέπε ξεχωριστό συνοδευτικό φυλλάδιο «Υποδείξεις για την απαγωγή καυσαερίων») O Σχ. 11 Στερέωση εξαρτημάτων καυσαερίων [1] Βίδες [2] Εξάρτημα καυσαερίων/προσαρμοστικό [3] Στραγγαλιστική ροδέλα [4] Στεγάνωση Έλεγχος της διόδου καυσαερίων ως προς τη στεγανότητα ( κεφάλαιο 11.2). 5.6 Εγκατάσταση σωληναγωγών Καθορίστε το πλάτος σωλήνα για την τροφοδοσία αερίου κατά DVGW- TRGI (φυσικό αέριο) και TRF (υγραέριο). Όλες οι συνδέσεις σωλήνων στο σύστημα θέρμανσης πρέπει να αντέχουν σε πίεση 3 bar και στο κύκλωμα ζεστού νερού σε 10 bar. Συναρμολογήστε τις βάνες συντήρησης 1) και το διακόπτη αερίου 1) ή τη βαλβίδα μεμβράνης 1). Για την πλήρωση και εκκένωση της εγκατάστασης πρέπει να τοποθετηθεί από τον πελάτη στο χαμηλότερο σημείο της μία βάνα πλήρωσης και εκκένωσης Έλεγχος των συνδέσεων Συνδέσεις νερού Ανοίξτε τη βάνα προσαγωγής θέρμανσης και τη βάνα επιστροφής θέρμανσης και ανεφοδιάστε την εγκατάσταση θέρμανσης. Ελέγξτε τη στεγανότητα των σημείων διαχωρισμού (πίεση ελέγχου: έως 2,5 bar στο μανόμετρο). Ανοίξτε τη βάνα κρύου νερού του λέβητα και τη βάνα ζεστού νερού σε ένα σημείο λήψης, μέχρι να εξέλθει νερό (μέγιστη πίεση ελέγχου: max. 10 bar). Αγωγός αερίου Για την προστασία του οπλισμού αερίου από ζημιές λόγω υπερπίεσης, κλείστε τη βάνα αερίου. Ελέγξτε τη στεγανότητα των σημείων διαχωρισμού (πίεση ελέγχου: μέγ. 150 mbar) Εκτονώστε την πίεση. 1) Πρόσθετος εξοπλισμός

16 16 Ηλεκτρική σύνδεση 6 Ηλεκτρική σύνδεση 6.1 Γενικές υποδείξεις 6.2 Σύνδεση συσκευής 60 cm 60 cm ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου από ηλεκτροπληξία! Η επαφή με εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να προκαλέσει ηλεκτροπληξία. Πριν από οποιαδήποτε εργασία σε ηλεκτρικά εξαρτήματα διακόψτε την τροφοδοσία τάσης (230 V AC) (ασφάλεια, διακόπτης προστασίας γραμμής) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης cm Λάβετε υπόψη τα μέτρα προστασίας βάσει των προδιαγραφών VDE 0100 και τις ειδικές προδιαγραφές (TAB) των τοπικών επιχειρήσεων παροχής ενέργειας. Σε χώρους με μπανιέρα ή ντουζιέρα: συνδέστε τη συσκευή σε έναν διακόπτη προστασίας έναντι ρεύματος διαρροής. Μην συνδέσετε άλλον καταναλωτή στη σύνδεση 230 V της συσκευής. Η συσκευή παραδίνεται μ ένα σταθερά συνδεμένο ηλεκτρικό καλώδιο χωρίς φις. Οι διατάξεις ρύθμισης, ελέγχου και ασφαλείας του λέβητα είναι έτοιμες συνδεδεμένες και έχουν ελεγχθεί. Διφασικό δίκτυο (IT) Διφασικό δίκτυο (IT): B Για επαρκές ρεύμα ιονισμού τοποθετήστε μια αντίσταση (κωδ. παραγ ) μεταξύ του ουδέτερου αγωγού και της σύνδεσης αγωγού γείωσης. Ασφάλειες Ο λέβητας διαθέτει δύο ασφάλειες, οι οποίες βρίσκονται στην πλακέτα τυπωμένου κυκλώματος ( εικόνα 4, σελίδα 8). Οι εφεδρικές ασφάλειες βρίσκονται στο καπάκι του Cotronic ( Σχ. 13) TT Σχ. 12 [1] Περιοχή προστασίας 1, ακριβώς πάνω από την μπανιέρα [2] Περιοχή προστασίας 2, περιοχή 60 cm γύρω από την μπανιέρα/ ντουζιέρα Σύνδεση εκτός των περιοχών προστασίας 1 και 2: Τοποθετήστε κατάλληλο φις στο καλώδιο. Τοποθετήστε το φις σε μία πρίζα με προστατευτική επαφή. -ή- Συνδέστε το καλώδιο σταθερά σε έναν διανομέα. Εντός των περιοχών προστασίας 1 και 2 ή εάν το μήκος του καλωδίου δεν επαρκεί: Αφαιρέστε το καλώδιο ( κεφάλαιο 6.3.2) και συνδέστε σταθερά με ένα καλώδιο του τύπου NYM-I 3 1,5 mm 2. Συνδέστε το καλώδιο με τέτοιο τρόπο ώστε ο προστατευτικός αγωγός να είναι μακρύτερος από τους άλλους αγωγούς. Πραγματοποιήστε την ηλεκτρική σύνδεση μέσω της διάταξης αποσύνδεσης από όλους τους πόλους με ελάχ. απόσταση επαφών 3 mm (π.χ. ασφάλειες, αυτόματος διακόπτης ηλεκτρικού κυκλώματος). Στην περιοχή προστασίας 1: Διευθετήστε το καλώδιο κάθετα προς τα επάνω. 6.3 Συνδέσεις στο Cotronic ΕΙΔΟΠΟΙΗΣΗ: Καλώδια που εξέχουν μπορούν να προκαλέσουν ζημιές στο Cotronic. Απογυμνώνετε καλώδια μόνο έξω από το Cotronic. Άνοιγμα Cotronic προς τα κάτω Ανοίξτε το Cotronic προς τα κάτω O Σχ. 13

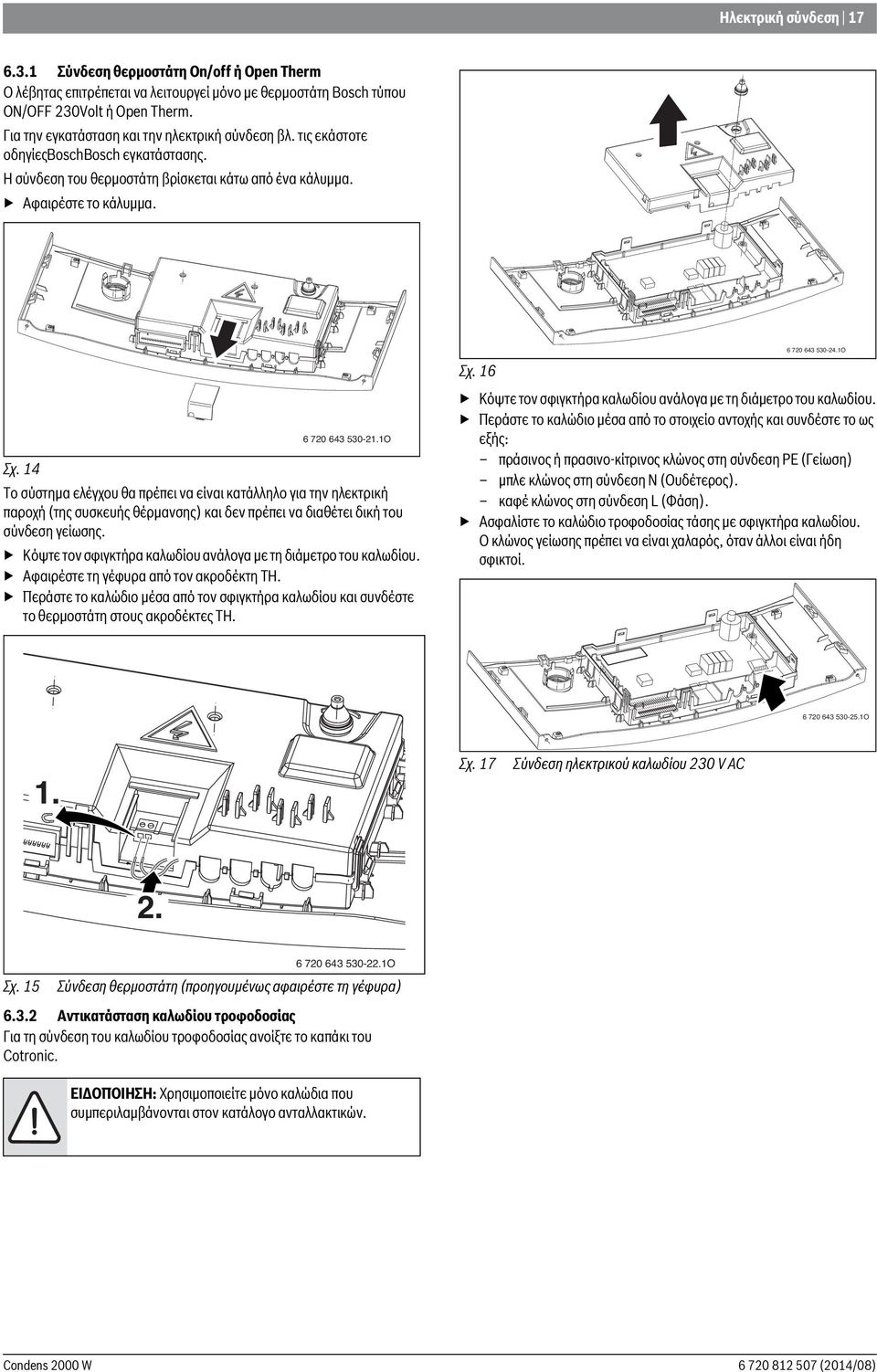

17 Ηλεκτρική σύνδεση Σύνδεση θερμοστάτη On/off ή Open Therm Ο λέβητας επιτρέπεται να λειτουργεί μόνο με θερμοστάτη Bosch τύπου ON/OFF 230Volt ή Open Therm. Για την εγκατάσταση και την ηλεκτρική σύνδεση βλ. τις εκάστοτε οδηγίεςboschbosch εγκατάστασης. Η σύνδεση του θερμοστάτη βρίσκεται κάτω από ένα κάλυμμα. Αφαιρέστε το κάλυμμα O Σχ. 14 Το σύστημα ελέγχου θα πρέπει να είναι κατάλληλο για την ηλεκτρική παροχή (της συσκευής θέρμανσης) και δεν πρέπει να διαθέτει δική του σύνδεση γείωσης. Κόψτε τον σφιγκτήρα καλωδίου ανάλογα με τη διάμετρο του καλωδίου. Αφαιρέστε τη γέφυρα από τον ακροδέκτη ΤΗ. Περάστε το καλώδιο μέσα από τον σφιγκτήρα καλωδίου και συνδέστε το θερμοστάτη στους ακροδέκτες TH O Σχ. 16 Κόψτε τον σφιγκτήρα καλωδίου ανάλογα με τη διάμετρο του καλωδίου. Περάστε το καλώδιο μέσα από το στοιχείο αντοχής και συνδέστε το ως εξής: πράσινος ή πρασινο-κίτρινος κλώνος στη σύνδεση PE (Γείωση) μπλε κλώνος στη σύνδεση N (Ουδέτερος). καφέ κλώνος στη σύνδεση L (Φάση). Ασφαλίστε το καλώδιο τροφοδοσίας τάσης με σφιγκτήρα καλωδίου. Ο κλώνος γείωσης πρέπει να είναι χαλαρός, όταν άλλοι είναι ήδη σφικτοί O 1. Σχ. 17 Σύνδεση ηλεκτρικού καλωδίου 230 V AC 2. Σχ O Σύνδεση θερμοστάτη (προηγουμένως αφαιρέστε τη γέφυρα) Αντικατάσταση καλωδίου τροφοδοσίας Για τη σύνδεση του καλωδίου τροφοδοσίας ανοίξτε το καπάκι του Cotronic. ΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο καλώδια που συμπεριλαμβάνονται στον κατάλογο ανταλλακτικών.

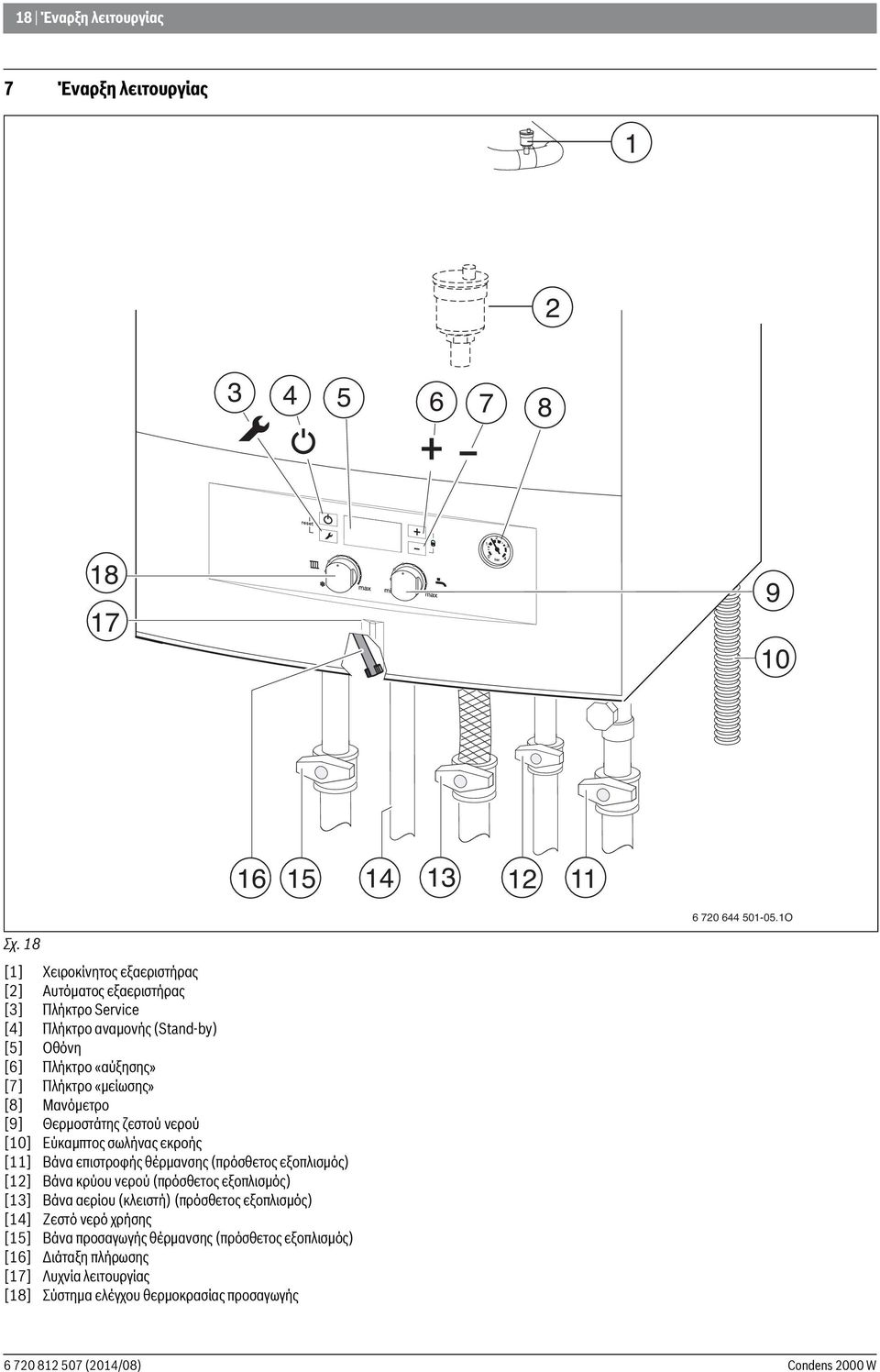

18 18 Έναρξη λειτουργίας 7 Έναρξη λειτουργίας O Σχ. 18 [1] Χειροκίνητος εξαεριστήρας [2] Αυτόματος εξαεριστήρας [3] Πλήκτρο Service [4] Πλήκτρο αναμονής (Stand-by) [5] Οθόνη [6] Πλήκτρο «αύξησης» [7] Πλήκτρο «μείωσης» [8] Μανόμετρο [9] Θερμοστάτης ζεστού νερού [10] Εύκαμπτος σωλήνας εκροής [11] Βάνα επιστροφής θέρμανσης (πρόσθετος εξοπλισμός) [12] Βάνα κρύου νερού (πρόσθετος εξοπλισμός) [13] Βάνα αερίου (κλειστή) (πρόσθετος εξοπλισμός) [14] Ζεστό νερό χρήσης [15] Βάνα προσαγωγής θέρμανσης (πρόσθετος εξοπλισμός) [16] Διάταξη πλήρωσης [17] Λυχνία λειτουργίας [18] Σύστημα ελέγχου θερμοκρασίας προσαγωγής

19 Έναρξη λειτουργίας Ενδείξεις οθόνης Ενεργοποιήστε το λέβητα από το πλήκτρο Stand-by ( Σχ. 21). Στην οθόνη προβάλλεται ένα μήνυμα βλάβης: O 7 6 Σχ. 19 Ενδείξεις οθόνης [1] Ένδειξη λειτουργίας [2] Παραγωγή ζεστού νερού ενεργή [3] Λειτουργία καυστήρα [4] Ένδειξη βλάβης [5] Ένδειξη θερμοκρασίας (σε C) [6] Λειτουργία θέρμανσης ενεργή [7] Λειτουργία Service ενεργή O 7.2 Πριν από την έναρξη λειτουργίας ΕΙΔΟΠΟΙΗΣΗ: Η έναρξη λειτουργίας χωρίς νερό καταστρέφει το λέβητα! Ο λέβητας πρέπει να λειτουργεί μόνο όταν έχει γεμίσει με νερό. Ρυθμίστε την αρχική πίεση του δοχείου διαστολής ανάλογα με το στατικό ύψος της εγκατάστασης θέρμανσης ( Σελίδα 12). Ανοίξτε (αφήστε ανοιχτό) τον αυτόματο εξαεριστήρα ( σχ. 18, [2], σελίδα 18). Ανοίξτε τις βαλβίδες θερμαντικών σωμάτων. Ανοίξτε τη βάνα κρύου νερού ( Σχ. 18, [12]). Ανοίξτε την εξωτερική βάνα κρύου νερού και αφήστε μια βάνα ζεστού νερού ανοιχτή μέχρι να αρχίσει να τρέχει νερό. Ανοίξτε τη βάνα προσαγωγής θέρμανσης και τη βάνα επιστροφής θέρμανσης ( σχ. 18, [15] και [11], σελίδα 18). Ανεβάστε την πίεση της εγκατάστασης θέρμανσης στα 1-2 bar και κλείστε τη βάνα πλήρωσης. Εξαερώστε τα θερμαντικά σώματα. Γεμίστε την εγκατάσταση θέρμανσης ξανά μέχρι 1 έως 2 bar. Ελέγξτε αν ο τύπος αερίου που παραδόθηκε συμφωνεί με τον αναγραφόμενο στην πινακίδα τύπου. Η ρύθμιση στο ονομαστικό θερμικό φορτίο κατά TRGI δεν είναι απαραίτητη. Ανοίξτε τη βάνα αερίου ( σχ. 18, [13]). Εισαγάγετε το φις: Ο λέβητας μεταβαίνει σε λειτουργία αναμονής (Stand-by) Σχ. 20 Ρύθμιση βαθμίδας ανεμιστήρα: Προσδιορίστε την κατάλληλη βαθμίδα ανεμιστήρα (βλέπε ξεχωριστό συνοδευτικό φυλλάδιο «Υποδείξεις για την απαγωγή καυσαερίων»). Πατήστε το πλήκτρο Service και κρατήστε το πατημένο μέχρι να εμφανιστεί ένα Service Μενού του μενού 1. Πατήστε το πλήκτρο + και το πλήκτρο ταυτόχρονα και κρατήστε τα πατημένα μέχρι να εμφανιστεί ένα Service Μενού του μενού 2. Πατήστε το πλήκτρο + ή το πλήκτρο, για να εμφανιστεί το Service Μενού 2.b.d ( Σελίδα 24). Με το πλήκτρο + ή το πλήκτρο επιλέξτε βαθμίδα ανεμιστήρα. Κρατήστε το πλήκτρο Service πατημένο μέχρι στην ένδειξη να εμφανιστεί. Η τιμή αποθηκεύεται. Πατήστε το πλήκτρο Stand-by. Ο λέβητας μεταβαίνει στην κανονική λειτουργία. Θέση σε λειτουργία Ενεργοποιήστε το λέβητα από το πλήκτρο Stand-by. Στην οθόνη εμφανίζεται η θερμοκρασία προσαγωγής του νερού θέρμανσης. Σχ. 21 max min max O Όταν στην οθόνη προβάλλεται εναλλάξ με τη θερμοκρασία προσαγωγής, ο λέβητας λειτουργεί για 15 λεπτά με τη μικρότερη θερμική ισχύ για να γεμίσει το σιφόνι συμπυκνωμάτων. Απενεργοποίηση/Λειτουργία Stand-by Απενεργοποιήστε το λέβητα από το πλήκτρο Stand-by. Η μόνη ένδειξη που παραμένει στην οθόνη είναι η ένδειξη λειτουργίας. Σε περίπτωση που πρόκειται να θέσετε τη συσκευή εκτός λειτουργίας για ένα μεγάλο χρονικό διάστημα: Λάβετε υπόψη σας την αντιπαγετική προστασία ( Κεφάλαιο 7.9). 7.3 Ενεργοποίηση/απενεργοποίηση συσκευής Πρώτη ενεργοποίηση/ρύθμιση βαθμίδας ανεμιστήρα Κατά την παράδοση ο ανεμιστήρας είναι ρυθμισμένος στη βαθμίδα 0, δηλ. ανεμιστήρας και καυστήρας δεν τίθενται σε λειτουργία. max min max O Σχ. 22

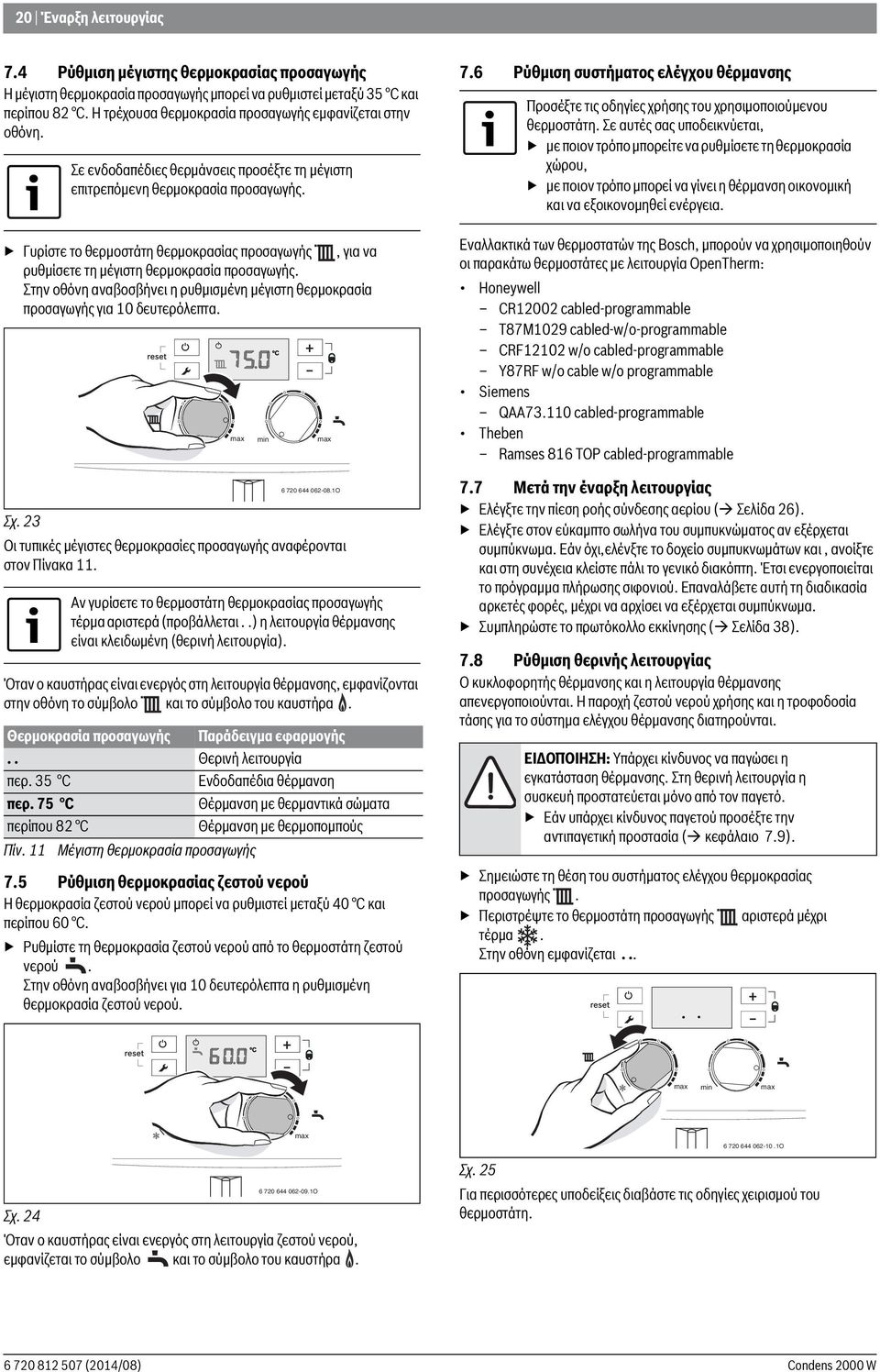

20 20 Έναρξη λειτουργίας 7.4 Ρύθμιση μέγιστης θερμοκρασίας προσαγωγής Η μέγιστη θερμοκρασία προσαγωγής μπορεί να ρυθμιστεί μεταξύ 35 C και περίπου 82 C. Η τρέχουσα θερμοκρασία προσαγωγής εμφανίζεται στην οθόνη. Σε ενδοδαπέδιες θερμάνσεις προσέξτε τη μέγιστη επιτρεπόμενη θερμοκρασία προσαγωγής. Γυρίστε το θερμοστάτη θερμοκρασίας προσαγωγής, για να ρυθμίσετε τη μέγιστη θερμοκρασία προσαγωγής. Στην οθόνη αναβοσβήνει η ρυθμισμένη μέγιστη θερμοκρασία προσαγωγής για 10 δευτερόλεπτα. max min max O Σχ. 23 Οι τυπικές μέγιστες θερμοκρασίες προσαγωγής αναφέρονται στον Πίνακα 11. Αν γυρίσετε το θερμοστάτη θερμοκρασίας προσαγωγής τέρμα αριστερά (προβάλλεται..) η λειτουργία θέρμανσης είναι κλειδωμένη (θερινή λειτουργία). Όταν ο καυστήρας είναι ενεργός στη λειτουργία θέρμανσης, εμφανίζονται στην οθόνη το σύμβολο και το σύμβολο του καυστήρα. Θερμοκρασία προσαγωγής Παράδειγμα εφαρμογής.. Θερινή λειτουργία περ. 35 C Ενδοδαπέδια θέρμανση περ. 75 C Θέρμανση με θερμαντικά σώματα περίπου 82 C Θέρμανση με θερμοπομπούς Πίν. 11 Μέγιστη θερμοκρασία προσαγωγής 7.5 Ρύθμιση θερμοκρασίας ζεστού νερού Η θερμοκρασία ζεστού νερού μπορεί να ρυθμιστεί μεταξύ 40 C και περίπου 60 C. Ρυθμίστε τη θερμοκρασία ζεστού νερού από το θερμοστάτη ζεστού νερού. Στην οθόνη αναβοσβήνει για 10 δευτερόλεπτα η ρυθμισμένη θερμοκρασία ζεστού νερού. 7.6 Ρύθμιση συστήματος ελέγχου θέρμανσης Προσέξτε τις οδηγίες χρήσης του χρησιμοποιούμενου θερμοστάτη. Σε αυτές σας υποδεικνύεται, με ποιον τρόπο μπορείτε να ρυθμίσετε τη θερμοκρασία χώρου, με ποιον τρόπο μπορεί να γίνει η θέρμανση οικονομική και να εξοικονομηθεί ενέργεια. Εναλλακτικά των θερμοστατών της Bosch, μπορούν να χρησιμοποιηθούν οι παρακάτω θερμοστάτες με λειτουργία OpenTherm: Honeywell CR12002 cabled-programmable T87M1029 cabled-w/o-programmable CRF12102 w/o cabled-programmable Y87RF w/o cable w/o programmable Siemens QAA cabled-programmable Theben Ramses 816 TOP cabled-programmable 7.7 Μετά την έναρξη λειτουργίας Ελέγξτε την πίεση ροής σύνδεσης αερίου ( Σελίδα 26). Ελέγξτε στον εύκαμπτο σωλήνα του συμπυκνώματος αν εξέρχεται συμπύκνωμα. Εάν όχι,ελένξτε το δοχείο συμπυκνωμάτων και, ανοίξτε και στη συνέχεια κλείστε πάλι το γενικό διακόπτη. Έτσι ενεργοποιείται το πρόγραμμα πλήρωσης σιφονιού. Επαναλάβετε αυτή τη διαδικασία αρκετές φορές, μέχρι να αρχίσει να εξέρχεται συμπύκνωμα. Συμπληρώστε το πρωτόκολλο εκκίνησης ( Σελίδα 38). 7.8 Ρύθμιση θερινής λειτουργίας Ο κυκλοφορητής θέρμανσης και η λειτουργία θέρμανσης απενεργοποιούνται. Η παροχή ζεστού νερού χρήσης και η τροφοδοσία τάσης για το σύστημα ελέγχου θέρμανσης διατηρούνται. ΕΙΔΟΠΟΙΗΣΗ: Υπάρχει κίνδυνος να παγώσει η εγκατάσταση θέρμανσης. Στη θερινή λειτουργία η συσκευή προστατεύεται μόνο από τον παγετό. Εάν υπάρχει κίνδυνος παγετού προσέξτε την αντιπαγετική προστασία ( κεφάλαιο 7.9). Σημειώστε τη θέση του συστήματος ελέγχου θερμοκρασίας προσαγωγής. Περιστρέψτε το θερμοστάτη προσαγωγής αριστερά μέχρι τέρμα. Στην οθόνη εμφανίζεται... max min max O Σχ. 24 Όταν ο καυστήρας είναι ενεργός στη λειτουργία ζεστού νερού, εμφανίζεται το σύμβολο και το σύμβολο του καυστήρα. max O Σχ. 25 Για περισσότερες υποδείξεις διαβάστε τις οδηγίες χειρισμού του θερμοστάτη.

21 Κυκλοφορητής θέρμανσης Ρύθμιση αντιπαγετικής προστασίας Αντιπαγετική προστασία για την εγκατάσταση θέρμανσης: Η αντιπαγετική προστασία για την εγκατάσταση θέρμανσης εξασφαλίζεται μόνο, όταν ο κυκλοφορητής θέρμανσης βρίσκεται σε λειτουργία κι έτσι επιτυγχάνεται η κυκλοφορία σε ολόκληρη την εγκατάσταση θέρμανσης. Αφήστε τη θέρμανση ανοιχτή. Ρυθμίστε τη μέγιστη θερμοκρασία προσαγωγής σε τουλάχιστον 35 C. 8 Κυκλοφορητής θέρμανσης 8.1 Διάγραμμα κυκλοφορητή Η ταχύτητα του κυκλοφορητή μπορεί να τροποποιηθεί με βάση το παρακάτω διάγραμμα: H / m max min max O Σχ. 26 -ή- Αν θέλετε η συσκευή να παραμείνει απενεργοποιημένη: Με τη συσκευή απενεργοποιημένη αναμείξτε αντιπαγετικό υγρό στo νερό θέρμανσης ( Σελίδα 11) και εκκενώστε το κύκλωμα ζεστού νερού. Για περισσότερες πληροφορίες ανατρέξτε στις οδηγίες χρήσης του θερμοστάτη. Αντιπαγετική προστασία λέβητα: Η λειτουργία Αντιπαγετικής προστασίας λέβητα ενεργοποιεί τον καυστήρα και τον κυκλοφορητή θέρμανσης, όταν η θερμοκρασία στο χώρο τοποθέτησης της συσκευής (μετράται στον αισθητήρα θερμοκρασίας της προσαγωγής θέρμανσης) πέσει κάτω από τους 5 C. Με τον τρόπο αυτόν αποτρέπεται το ενδεχόμενο να παγώσει ο λέβητας. Ενεργοποιήστε τη θερινή λειτουργία ( κεφάλαιο 7.8) ή ρυθμίστε το λέβητα σε λειτουργία αναμονής (Stand-by) ( κεφάλαιο 7.3). ΕΙΔΟΠΟΙΗΣΗ: Υπάρχει κίνδυνος να παγώσει η εγκατάσταση θέρμανσης. Στη θερινή λειτουργία και στη λειτουργία Stand-by ο λέβητας προστατεύεται μόνο από τον παγετό Ενεργοποίηση φραγής πλήκτρων Η φραγή πλήκτρων καθιστά τα πλήκτρα ανενεργά. Μπορούν να πατηθούν μόνο το Reset σε περίπτωση βλάβης ( κεφάλαιο 15) και η απενεργοποίηση της φραγής πλήκτρων. Ενεργοποίηση φραγής πλήκτρων: Πατήστε ταυτόχρονα τα πλήκτρα + και μέχρι στην οθόνη να εμφανιστεί η ένδειξη Loc Σχ. 28 [1] Χαρακτηριστική καμπύλη για τη θέση διακόπτη 1 [2] Χαρακτηριστική καμπύλη για τη θέση διακόπτη 2 [3] Χαρακτηριστική καμπύλη για τη θέση διακόπτη 3 (βασική ρύθμιση) [H] Διαφορά μανομετρικού ύψους [ V ] Όγκος νερού κυκλοφορίας 1 Για να εξοικονομήσετε όσο γίνεται περισσότερη ενέργεια και να διατηρήσετε τυχόν θορύβους ροής στα χαμηλότερα δυνατά επίπεδα, επιλέξτε μια χαμηλή χαρακτηριστική καμπύλη. 8.2 Προστασία του κυκλοφορητή από το μπλοκάρισμα V / l/h Η λειτουργία αυτή αποτρέπει ένα ενδεχόμενο φρακάρισμα του κυκλοφορητή μετά από ένα αρκετά μεγάλο διάστημα παύσης της λειτουργίας. Στη λειτουργία Stand-by η προστασία μπλοκαρίσματος του κυκλοφορητή παραμένει ενεργή. Μετά από κάθε διακοπή της λειτουργίας του κυκλοφορητή ακολουθεί μέτρηση του παρερχόμενου χρόνου και μετά την παρέλευση 24 ωρών ο κυκλοφορητής τίθεται παροδικά σε λειτουργία για μικρό χρονικό διάστημα O max min max O Σχ. 27 Απενεργοποίηση φραγής πλήκτρων: Πατήστε ταυτόχρονα τα πλήκτρα + και μέχρι στην οθόνη να προβάλλεται μόνο η θερμοκρασία προσαγωγής θέρμανσης.

22 22 Ρυθμίσεις του μενού σέρβις 9 Ρυθμίσεις του μενού σέρβις 9.1 Χειρισμός του μενού σέρβις Το μενού Service σας παρέχει πρόσβαση στην άνετη ρύθμιση και έλεγχο των λειτουργιών του λέβητα. Το μενού σέρβις υποδιαιρείται σε τρία υπομενού: Μενού 1, για τη ρύθμιση των παραμέτρων του πρώτου επιπέδου (Επισκόπηση Σελίδα 23) Μενού 2, για τη ρύθμιση των παραμέτρων του δεύτερου επιπέδου (Επισκόπηση Σελίδα 24) Μια επισκόπηση των Service Μενού θα βρείτε στο κεφάλαιο 9.2 από τη σελίδα 23. Έξοδος από τη λειτουργία σέρβις χωρίς αποθήκευση των τιμών Πατήστε ταυτόχρονα το πλήκτρο Service και τα πλήκτρα + και. -ή- Πατήστε το πλήκτρο Stand-by. Ο λέβητας μεταβαίνει ξανά στην κανονική λειτουργία. Επαναφορά των τιμών στη βασική ρύθμιση Για να επαναφέρετε όλες τις τιμές των μενού σέρβις 1 και 2 στην εργοστασιακή ρύθμιση: Στο δεύτερο μενού σέρβις επιλέξτε το Service Μενού 2.8.E και αποθηκεύστε την τιμή 00. Ο λέβητας εκκινεί με τις εργοστασιακές ρυθμίσεις bar Σχ. 29 [1] Πλήκτρο αναμονής (Stand-by) [2] Πλήκτρο «αύξησης» [3] Πλήκτρο «μείωσης» [4] Ένδειξη θερμοκρασίας (σε C) [5] Πλήκτρο Service Επιλογή Service Μενού Η εμφάνιση των Service Μενού διαφέρει από μενού σε μενού. Η περιγραφή υπάρχει στην αρχή της επισκόπησης κάθε μενού. Εμφάνιση μενού: Μενού 1 ( σελίδα 23) Μενού 2 ( σελίδα 24) Πατήστε το πλήκτρο + ή το πλήκτρο, για να πλοηγηθείτε στα Service Μενού της περιοχής μενού. Ρύθμιση τιμής Με το πλήκτρο Service μεταβείτε στο Service Μενού. Στην ένδειξη αναβοσβήνει η τιμή. Πατήστε το πλήκτρο + ή το πλήκτρο, για να ρυθμίσετε την επιθυμητή τιμή. Αποθήκευση τιμής Κρατήστε το πλήκτρο Service πατημένο μέχρι στην ένδειξη να εμφανιστεί. -ή- Μετά από 5 δευτερόλεπτα χωρίς πάτημα κάποιου πλήκτρου η τιμή αποθηκεύεται αυτόματα. Αν μετά από 15 λεπτά δεν πατηθεί κανένα πλήκτρο, πραγματοποιείται αυτόματα έξοδος από το επίπεδο σέρβις O

23 Ρυθμίσεις του μενού σέρβις Επισκόπηση των λειτουργιών σέρβις Μενού 1 Για να εμφανίσετε μια παράμετρο ρυθμισης από αυτό το μενού: Πατήστε το πλήκτρο Service και τα πλήκτρα + και ταυτόχρονα και κρατήστε τα πατημένα μέχρι να εμφανιστεί η πρώτη παράμετρος του Service μενού 1. Πατήστε το πλήκτρο + ή το πλήκτρο, για να πλοηγηθείτε στις υπόλοιπες παραμέτρους ρύθμισης του Service Μενού 1. Λειτουργία σέρβις Δυνατές ρυθμίσεις/ένδειξη 1.2.C Λειτουργία εξαέρωσης Μετά τις εργασίες συντήρησης μπορεί να ενεργοποιηθεί η λειτουργία εξαέρωσης. Δυνατές ρυθμίσεις είναι: 00: Λειτουργία εξαέρωσης OFF 01: Η λειτουργία εξαέρωσης είναι ενεργοποιημένη και μετά την παροδο του σχετικού χρονικού διαστήματος επανέρχεται πάλι αυτόματα στη θέση 00 H εργοστασιακή ρύθμιση είναι F Τρόπος λειτουργίας Με αυτή την παράμετρο ρύθμισης μπορείτε να αλλάξετε προσωρινά τον τρόπο λειτουργίας της συσκευής. Πιθανές ρυθμίσεις είναι: 00: κανονική λειτουργία, η συσκευή λειτουργεί σύμφωνα με τα προδιαγραφόμενα από το σύστημα ελέγχου. 03: η συσκευή λειτουργεί για 15 λεπτά με ελάχιστη ισχύ. Μετά από 15 λεπτά η συσκευή μεταβαίνει στον κανονικό τρόπο λειτουργίας. 04: η συσκευή λειτουργεί για 15 λεπτά με μέγιστη ισχύ. Μετά από 15 λεπτά η συσκευή μεταβαίνει στον κανονικό τρόπο λειτουργίας. Η εργοστασιακή ρύθμιση είναι b Χρονικό διάστημα (περίοδος) για την απενεργοποίηση και επανενεργοποίηση του καυστήρα Το χρονικό διάστημα καθορίζει τον ελάχιστο χρόνο αναμονής μεταξύ απενεργοποίησης και επανενεργοποίησης του καυστήρα. Εύρος ρύθμισης: 1 έως 10 λεπτά. Η εργοστασιακή ρύθμιση είναι 3 λεπτά. 1.3.C 1.5.b 1.6.A Διαφορά θερμοκρασίας για απενεργοποίηση και επανενεργοποίηση του καυστήρα Χρόνος συνέχισης λειτουργίας ανεμιστήρα Εμφάνιση τελευταίας αποθηκευμένης βλάβης Με 00 γίνεται καθαρισμός της μνήμης βλαβών. 1.6.d Τρέχουσα ροή τουρμπίνας Εμφανίζεται η τρέχουσα ροή της τουρμπίνας. Πιθανές ενδείξεις: : 0,0 έως 99 l/min 1.7.A Φωτισμός οθόνης LCD Πιθανές ρυθμίσεις είναι: 00: off 01: on H εργοστασιακή ρύθμιση είναι 01. Πίν. 12 Μενού 1 Η διαφορά θερμοκρασίας καθορίζει, την μείωση της θερμοκρασίας από την ρυθμισμένη θερμοκρασία προσαγωγής, πέρα από την οποία το σύστημα ενεργοποιείται για την κάλυψη της απαίτηση θέρμανσης. Μπορεί να ρυθμιστεί σε βήματα του 1 K. Το διάστημα θερμοκρασίας μπορεί να ρυθμιστεί από 0 έως 10 K. Η εργοστασιακή ρύθμιση είναι 5 K. Με αυτό το Service Μενού μπορείτε να ρυθμίσετε το χρόνο συνέχισης λειτουργίας ανεμιστήρα. Ο χρόνος συνέχισης λειτουργίας μπορεί να ρυθμιστεί μεταξύ 01 και 18 ( δευτερόλεπτα). Η βασική ρύθμιση είναι 03 (30 δευτερόλεπτα). Η συγκεκριμένη λειτουργία Service επιτρέπει την ανάκληση του τελευταίου κωδικού βλάβης που έχει αποθηκευτεί.

24 24 Ρυθμίσεις του μενού σέρβις Μενού 2 Για να εμφανίσετε μια παράμετρο ρύθμισης από αυτό το μενού: Πατήστε το πλήκτρο Service και τα πλήκτρα + και ταυτόχρονα και κρατήστε τα πατημένα μέχρι να εμφανιστεί η πρώτη παράμετρος του Service μενού 1. Πατήστε το πλήκτρο + και το πλήκτρο ταυτόχρονα και κρατήστε τα πατημένα μέχρι να εμφανιστεί η πρώτη παράμετρος του Service μενού 2. Πατήστε το πλήκτρο + ή το πλήκτρο, για να πλοηγηθείτε στις παραμέτρους του Service μενού 2. Λειτουργία σέρβις Δυνατές ρυθμίσεις/παρατηρήσεις/ενδείξεις 2.1.A Μέγιστη θερμαντική ισχύς Μερικές εταιρείες παροχής αερίου απαιτούν ένα πάγιο που εξαρτάται από την ισχύ. Η θερμική ισχύς μπορεί να περιοριστεί στη συγκεκριμένη απαίτηση θερμότητας μεταξύ της ελάχιστης και της μέγιστης ονομαστικής θερμικής ισχύος. Εργοστασιακή ρύθμιση είναι η μέγιστη ονομαστική θερμική ισχύς. Ρυθμίστε τη θερμική ισχύ σε ποσοστό. Μετρήστε την ογκομετρική παροχή του αερίου και συγκρίνετέ την με τα στοιχεία από τους πίνακες ρύθμισης ( από σελίδα 37). Σε περίπτωση αποκλίσεων διορθώστε τη ρύθμιση. 2.1.b Μέγιστη ισχύς (ζεστό νερό χρήσης) Η θερμική ισχύς μπορεί να περιοριστεί στη συγκεκριμένη απαίτηση θερμότητας μεταξύ της ελάχιστης και της μέγιστης ονομαστικής θερμικής ισχύος. Εργοστασιακή ρύθμιση είναι η μέγιστη ονομαστική θερμική ισχύς ζεστού νερού χρήσης. Ρυθμίστε την ισχύ ζεστού νερού σε ποσοστό. Μετρήστε την ογκομετρική παροχή του αερίου και συγκρίνετέ την με τα στοιχεία από τους πίνακες ρύθμισης ( από σελίδα 37). Σε περίπτωση αποκλίσεων διορθώστε τη ρύθμιση. 2.2.b Μέγιστη θερμοκρασία προσαγωγής Η μέγιστη θερμοκρασία προσαγωγής μπορεί να ρυθμιστεί μεταξύ 35 C και 82 C. H εργοστασιακή ρύθμιση είναι d Ελάχιστη ονομαστική θερμική ισχύς (θέρμανση) Η θερμική ισχύς μπορεί να ρυθμιστεί ως ποσοστό σε οποιαδήποτε τιμή μεταξύ της ελάχιστης και της μέγιστης ονομαστικής θερμικής ισχύος. Η εργοστασιακή ρύθμιση είναι η ελάχιστη ονομαστική θερμική ισχύς (θέρμανση), η οποία εξαρτάται από τις ρυθμίσεις του εκάστοτε λέβητα. 2.8.A Έκδοση λογισμικού Εμφανίζεται η τρέχουσα έκδοση λογισμικού. 2.8.E Επαναφορά λέβητα στην εργοστασιακή ρύθμιση Με αυτό το Service Μενού μπορείτε να επαναφέρετε τη συσκευή στη βασική ρύθμιση. Ρύθμιση A Μόνιμος τρόπος λειτουργίας Η λειτουργία αυτή ορίζει έναν τρόπο λειτουργίας (00, 03 και 04 Service Μενού 1.2.F: τρόπος λειτουργίας) για συνεχή εφαρμογή. Η αυτή την παράμετρο ρύθμισης είναι E Καθυστέρηση σήματος τουρμπίνας Λόγω της στιγμιαίας αλλαγής της πίεσης στην παροχή νερού ενδέχεται ο μετρητής ροής (τουρμπίνα) να εκπέμψει σήμα για λήψη ζεστού νερού χρήσης. Με αυτόν τον τρόπο, ο καυστήρας αρχίζει να λειτουργεί για λίγο, παρόλο που δεν γίνεται λήψη ζεστού νερού χρήσης. Η καθυστέρηση του σήματος τουρμπίνας μπορεί να ρυθμιστεί από 01 έως 06. Ένα βήμα αντιστοιχεί σε 0,25 δευτερόλεπτα. Η εργοστασιακή ρύθμιση είναι 02 (0,5 δευτερόλεπτα). 2.9.F 2.A.A Χρόνος παράτασης λειτουργίας κυκλοφορητή θέρμανσης Θερμοκρασία στον αισθητήρα θερμοκρασίας προσαγωγής Ο χρόνος παράτασης λειτουργίας κυκλοφορητή ξεκινά στο τέλος της απαίτησης θερμότητας μέσω του συστήματος ρύθμισης. Πιθανές ρυθμίσεις είναι: 0 έως 10: Χρόνος παράτασης λειτουργίας σε λεπτά (βήματα 1 λεπτού) Η εργοστασιακή ρύθμιση είναι 3 λεπτά. Με αυτή την παράμετρο μπορείτε να εμφανίσετε τη θερμοκρασία στον αισθητήρα θερμοκρασίας προσαγωγής. 2.A.b Θερμοκρασία ζεστού νερού χρήσης Με αυτή την παράμετρο μπορείτε να εμφανίσετε τη θερμοκρασία ζεστού νερού χρήσης. 2.A.F Θερμοκρασία στο θερμικό καυσαερίων (επιπρόσθετος Με αυτό το Service Μενού μπορείτε να εμφανίσετε τη θερμοκρασία του θερμικού καυσαερίων (επιπρόσθετος εναλλάκτης θερμότητας). εναλλάκτης θερμότητας) 2.b.d Βαθμίδα ανεμιστήρα Με αυτή την παράμετρο μπορείτε να προσαρμόσετε την ισχύ ανεμιστήρα στο μήκος του αγωγού καυσαερίων. Η ισχύς ανεμιστήρα μπορεί να ρυθμιστεί από τη βαθμίδα 00 έως τη βαθμίδα 10. Για περισσότερες πληροφορίες βλέπε ξεχωριστό συνοδευτικό φυλλάδιο «Υποδείξεις για την απαγωγή καυσαερίων.» Η εργοστασιακή ρύθμιση είναι 00 (ο ανεμιστήρας δεν εκκινεί). Πίν. 13 Μενού 2
