ΤΡΙΒΟΛΟΓΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΕΠΙΦΑΝΕΙΑΚΩΝ ΚΡΑΜΑΤΩΝ ΠΑΡΑΓΟΜΕΝΩΝ ΜΕ ΧΡΗΣΗ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΤΡΙΒΟΛΟΓΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΕΠΙΦΑΝΕΙΑΚΩΝ ΚΡΑΜΑΤΩΝ ΠΑΡΑΓΟΜΕΝΩΝ ΜΕ ΧΡΗΣΗ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ"

Transcript

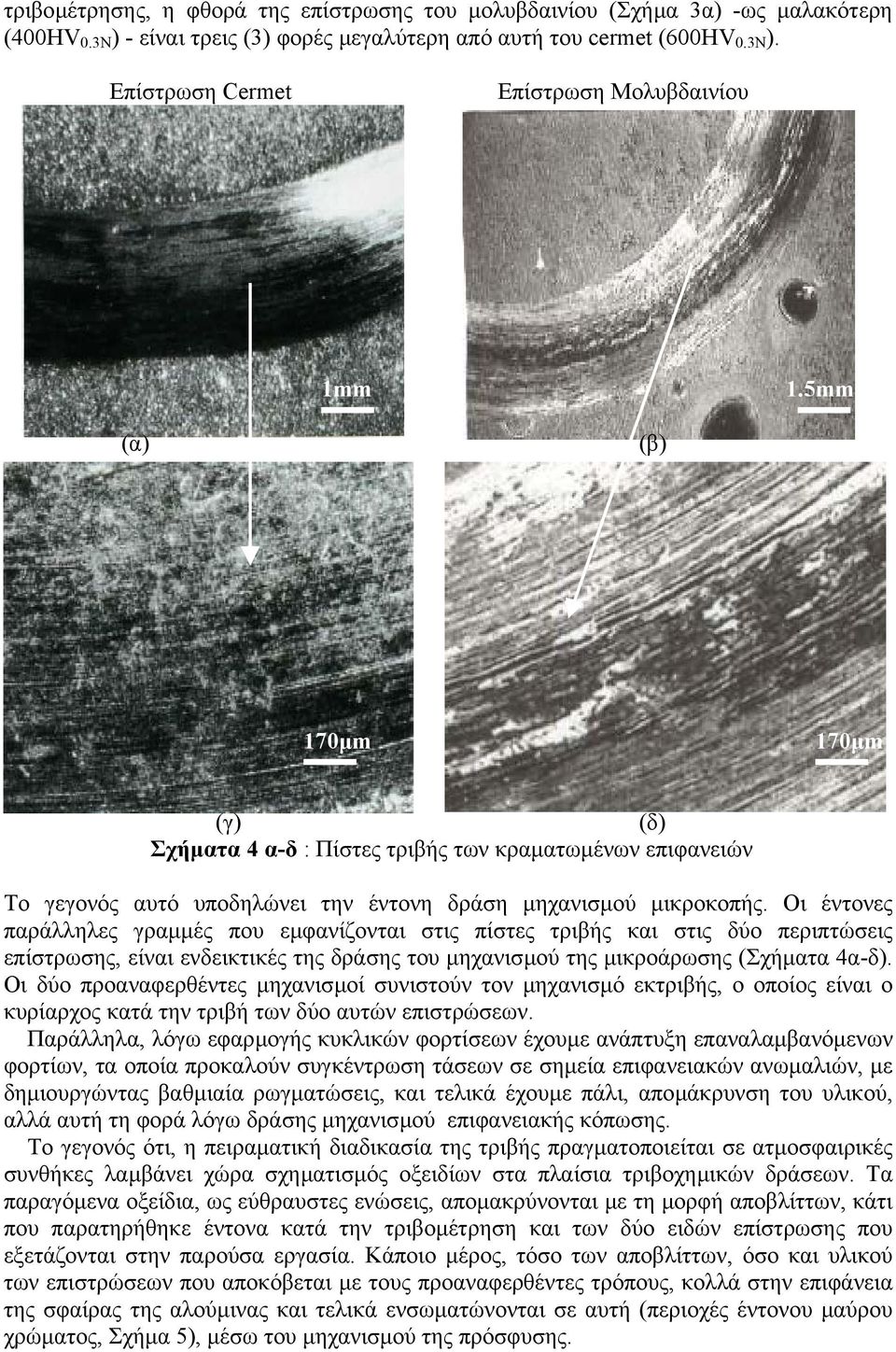

1 ΤΡΙΒΟΛΟΓΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΕΠΙΦΑΝΕΙΑΚΩΝ ΚΡΑΜΑΤΩΝ ΠΑΡΑΓΟΜΕΝΩΝ ΜΕ ΧΡΗΣΗ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ. Ι. Παντελής, Α. Γκρινιάρη, Σ. Χιονόπουλος Εθνικό Μετσόβιο Πολυτεχνείο (ΕΜΠ) Τµήµα Ναυπηγών Μηχανολόγων Μηχανικών, Εργαστήριο Ναυπηγικής Τεχνολογίας Ηρώων Πολυτεχνείου 9, Πολυτεχνειούπολη Ζωγράφου, Ζωγράφος, Αθήνα ΠΕΡΙΛΗΨΗ Στην παρούσα εργασία, εξετάζεται η τριβολογική συµπεριφορά επιφανειακών κραµάτων που δηµιουργήθηκαν µε τήξη προ-αποτιθέµενων, κεραµο-µεταλλικής (WC+17%Co) και µεταλλικής (βάσης Μολυβδαινίου), κόνεων σε χάλυβα St52.3, µε χρήση ηλιακής ενέργειας. Τα πειράµατα πραγµατοποιήθηκαν στον ηλιακό φούρνο των εγκαταστάσεων της Plataforma Solar de Almeria, στην Αλµερία της Ν. Ισπανίας. ιερευνήθηκε η επίδραση της διακύµανσης των παραµέτρων της κατεργασίας µε ήλιο (πυκνότητα ηλιακής ενέργειας, χρόνος και τρόπος θέρµανσης, θερµοκρασία) και τελικά καθορίστηκε, και παρουσιάζεται ο βέλτιστος συνδυασµός παραµέτρων για κάθε µία από τις σκόνες, ο οποίος οδηγεί, µε επαναληψιµότητα, σε δηµιουργία ικανοποιητικής ποιότητας επιφανειακών κραµάτων χωρίς πόρους ή ρωγµές και ιδιαίτερα ικανοποιητικής συνάφειας µε το υπόστρωµα. Στις κατεργασµένες επιφάνειες, αφού αυτές εξετάσθηκαν µεταλλογραφικά µε οπτική και ηλεκτρονική µικροσκοπία, και µετρήθηκε η σκληρότητα τους, πραγµατοποιήθηκαν δοκιµές τριβής (τύπου ball-on-disc), προκειµένου να προσδιορισθεί ο συντελεστής τριβής και η φθορά τους. Η βελτίωση της τριβολογικής συµπεριφοράς των επιφανειακών κραµάτων σε σχέση µε το υπόστρωµα είναι ιδιαίτερα σηµαντική, µε µείωση του συντελεστή τριβής κατά 35% για τη σκόνη cermet και 4% για την περίπτωση του µολυβδαινίου, ενώ η φθορά (σε µονάδες απώλειας µάζας υλικού της επίστρωσης) µειώθηκε κατά πέντε (5) και έξι (6) φορές, αντίστοιχα. Τα αποτελέσµατα αυτά συγκρίθηκαν µε αντίστοιχα επιφανειακών κατεργασιών, των ίδιων υλικών, µε Aτµοσφαιρικό Ψεκασµό Πλάσµατος και Ψεκασµό Σωµατιδίων µε Ταυτόχρονη Ακτινοβολία Laser CO 2 µεγάλης ισχύος. 1. ΕΙΣΑΓΩΓΗ Η κατασκευή µηχανών ή/και εξαρτηµάτων τους, πρέπει να πληρεί υψηλές προδιαγραφές προκειµένου να µπορούν να λειτουργούν σε συνεχώς δυσκολότερες συνθήκες, και, ειδικά, να αντέχουν σε µεγάλες επιφανειακές καταπονήσεις, δεδοµένου ότι η επιφάνεια είναι το τµήµα εκείνο όπου, συχνά αναπτύσσονται και εκδηλώνονται αστοχίες. Φαινόµενα όπως η φθορά και η εκτριβή, που αναπτύσσονται στην επιφάνεια τµηµάτων µηχανών που βρίσκονται σε επαφή κατά τη σχετική κίνησή τους, οδηγούν σε ελάττωση του χρόνου ζωής τους, µείωση της απόδοσης, σπατάλη ενέργειας και κατ επέκταση αύξηση του κόστους λειτουργίας, ενώ επιπλέον, επιβάλλουν συνθήκες µη ασφαλούς λειτουργίας. Η χρήση λιπαντικών είναι ο µόνος τρόπος να περιοριστεί η ένταση των τριβολογικών αυτών φαινοµένων. Σε αρκετές όµως περιπτώσεις, όπως σε βιοµηχανίες τροφίµων ή σε συνθήκες λειτουργίας υψηλών θερµοκρασιών, κενού (τεχνολογία του διαστήµατος) και γενικότερα έντονα διαβρωτικού περιβάλλοντος (πχ λειτουργία αεροτουρµπίνων), η χρήση λιπαντικών είναι αδύνατη, ενώ, από την άλλη, τα τελευταία χρόνια για περιβαλλοντικούς λόγους επιδιώκεται ο περιορισµό τους. Οι σύγχρονες, συµβατικές και µη, τεχνικές επιφανειακών κατεργασιών που έχουν αναπτυχθεί στοχεύουν στη δηµιουργία επιφανειακών επιστρώσεων χαµηλού συντελεστή τριβής (<.4) και γενικά, υψηλών προδιαγραφών, µε απώτερο στόχο την αύξηση της αντοχής

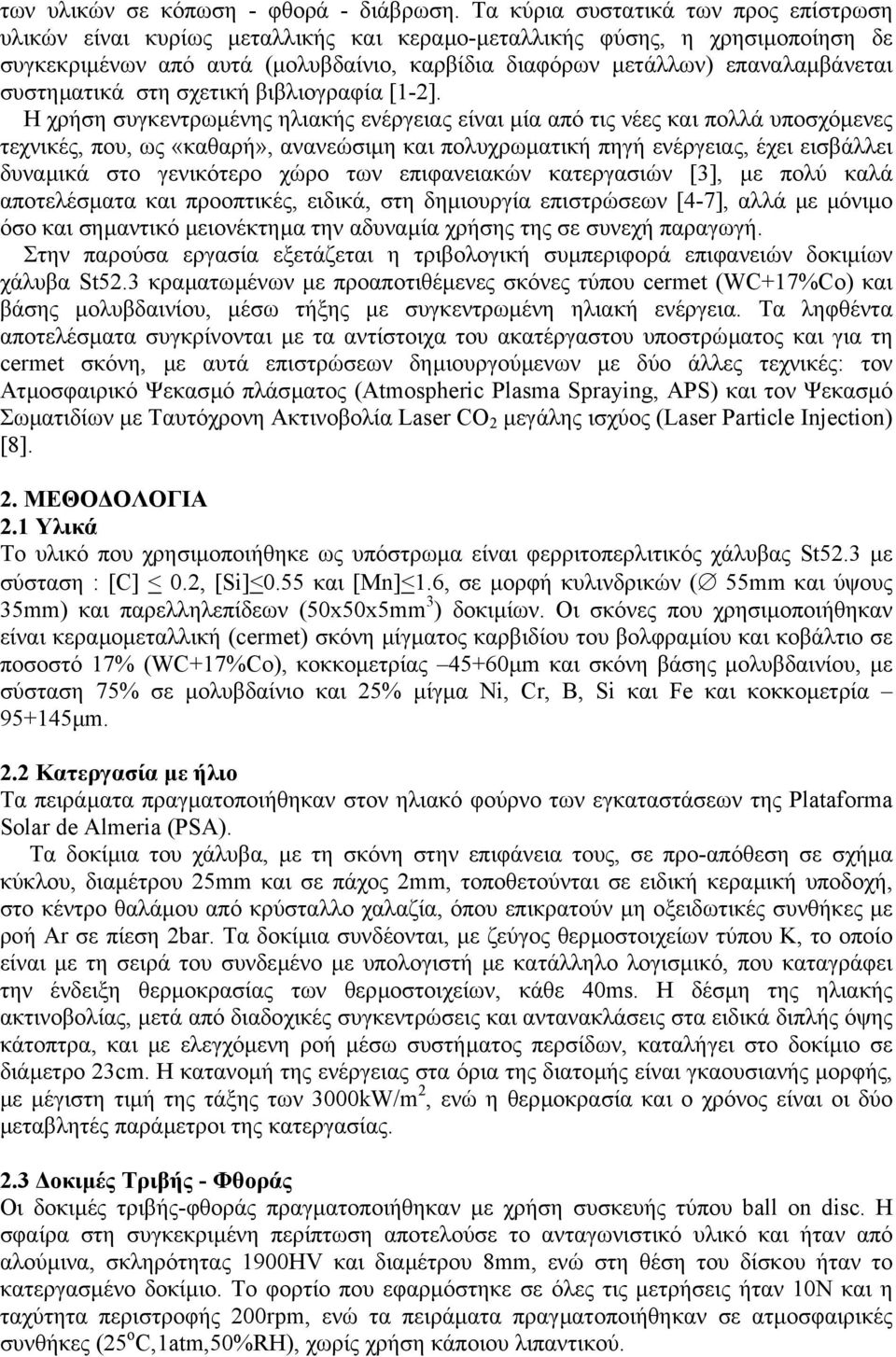

2 των υλικών σε κόπωση - φθορά - διάβρωση. Τα κύρια συστατικά των προς επίστρωση υλικών είναι κυρίως µεταλλικής και κεραµο-µεταλλικής φύσης, η χρησιµοποίηση δε συγκεκριµένων από αυτά (µολυβδαίνιο, καρβίδια διαφόρων µετάλλων) επαναλαµβάνεται συστηµατικά στη σχετική βιβλιογραφία [1-2]. Η χρήση συγκεντρωµένης ηλιακής ενέργειας είναι µία από τις νέες και πολλά υποσχόµενες τεχνικές, που, ως «καθαρή», ανανεώσιµη και πολυχρωµατική πηγή ενέργειας, έχει εισβάλλει δυναµικά στο γενικότερο χώρο των επιφανειακών κατεργασιών [3], µε πολύ καλά αποτελέσµατα και προοπτικές, ειδικά, στη δηµιουργία επιστρώσεων [4-7], αλλά µε µόνιµο όσο και σηµαντικό µειονέκτηµα την αδυναµία χρήσης της σε συνεχή παραγωγή. Στην παρούσα εργασία εξετάζεται η τριβολογική συµπεριφορά επιφανειών δοκιµίων χάλυβα St52.3 κραµατωµένων µε προαποτιθέµενες σκόνες τύπου cermet (WC+17%Co) και βάσης µολυβδαινίου, µέσω τήξης µε συγκεντρωµένη ηλιακή ενέργεια. Τα ληφθέντα αποτελέσµατα συγκρίνονται µε τα αντίστοιχα του ακατέργαστου υποστρώµατος και για τη cermet σκόνη, µε αυτά επιστρώσεων δηµιουργούµενων µε δύο άλλες τεχνικές: τον Ατµοσφαιρικό Ψεκασµό πλάσµατος (Atmospheric Plasma Spraying, APS) και τον Ψεκασµό Σωµατιδίων µε Ταυτόχρονη Ακτινοβολία Laser CO 2 µεγάλης ισχύος (Laser Particle Injection) [8]. 2. ΜΕΘΟ ΟΛΟΓΙΑ 2.1 Υλικά Τo υλικό που χρησιµοποιήθηκε ως υπόστρωµα είναι φερριτοπερλιτικός χάλυβας St52.3 µε σύσταση : [C] <.2, [Si]<.55 και [Mn]<1.6, σε µορφή κυλινδρικών ( 55mm και ύψους 35mm) και παρελληλεπίδεων (5x5x5mm 3 ) δοκιµίων. Οι σκόνες που χρησιµοποιήθηκαν είναι κεραµοµεταλλική (cermet) σκόνη µίγµατος καρβιδίου του βολφραµίου και κοβάλτιο σε ποσοστό 17% (WC+17%Co), κοκκοµετρίας 45+6µm και σκόνη βάσης µολυβδαινίου, µε σύσταση 75% σε µολυβδαίνιο και 25% µίγµα Ni, Cr, B, Si και Fe και κοκκοµετρία µm. 2.2 Κατεργασία µε ήλιο Τα πειράµατα πραγµατοποιήθηκαν στον ηλιακό φούρνο των εγκαταστάσεων της Plataforma Solar de Almeria (PSA). Τα δοκίµια του χάλυβα, µε τη σκόνη στην επιφάνεια τους, σε προ-απόθεση σε σχήµα κύκλου, διαµέτρου 25mm και σε πάχος 2mm, τοποθετούνται σε ειδική κεραµική υποδοχή, στο κέντρο θαλάµου από κρύσταλλο χαλαζία, όπου επικρατούν µη οξειδωτικές συνθήκες µε ροή Ar σε πίεση 2bar. Τα δοκίµια συνδέονται, µε ζεύγος θερµοστοιχείων τύπου Κ, το οποίο είναι µε τη σειρά του συνδεµένο µε υπολογιστή µε κατάλληλο λογισµικό, που καταγράφει την ένδειξη θερµοκρασίας των θερµοστοιχείων, κάθε 4ms. Η δέσµη της ηλιακής ακτινοβολίας, µετά από διαδοχικές συγκεντρώσεις και αντανακλάσεις στα ειδικά διπλής όψης κάτοπτρα, και µε ελεγχόµενη ροή µέσω συστήµατος περσίδων, καταλήγει στο δοκίµιο σε διάµετρο 23cm. Η κατανοµή της ενέργειας στα όρια της διατοµής είναι γκαουσιανής µορφής, µε µέγιστη τιµή της τάξης των 3kW/m 2, ενώ η θερµοκρασία και ο χρόνος είναι οι δύο µεταβλητές παράµετροι της κατεργασίας. 2.3 οκιµές Τριβής - Φθοράς Οι δοκιµές τριβής-φθοράς πραγµατοποιήθηκαν µε χρήση συσκευής τύπου ball on disc. Η σφαίρα στη συγκεκριµένη περίπτωση αποτελούσε το ανταγωνιστικό υλικό και ήταν από αλούµινα, σκληρότητας 19HV και διαµέτρου 8mm, ενώ στη θέση του δίσκου ήταν το κατεργασµένο δοκίµιο. Το φορτίο που εφαρµόστηκε σε όλες τις µετρήσεις ήταν 1Ν και η ταχύτητα περιστροφής 2rpm, ενώ τα πειράµατα πραγµατοποιήθηκαν σε ατµοσφαιρικές συνθήκες (25 ο C,1atm,5%RH), χωρίς χρήση κάποιου λιπαντικού.

3 Κατά τη διάρκεια της µέτρησης και ανά 1 στροφές, καταγραφόταν η τιµή του συντελεστή τριβής, µε χρήση ειδικού λογισµικού εγκατεστηµένου σε υπολογιστή, που ήταν on-line συνδεµένος µε το σύστηµα. Η συνολική διάρκεια της µέτρησης ήταν 5h (6rev), ενώ κάθε 1h (12rev) διακοπτόταν η διαδικασία, για να µετρηθεί το βάρος τόσο του δείγµατος, όσο και του ανταγωνιστικού υλικού, ώστε, να προσδιορισθεί η φθορά του συστήµατος. 2.4 Χαρακτηρισµός κραµατωµένων επιφανειών Χρησιµοποιήθηκε οπτικό µικροσκόπιο τύπου LEICA DMILM και στερεοσκόπιο τύπου LEICA ΜΖ6, καθώς επίσης και ηλεκτρονικό µικροσκόπιο (SEM-EDS) τύπου JEOL 56. Οι σκληροµετρήσεις έγιναν µε τη µέθοδο Vickers και βάρος.3ν µε µικροσκληρόµετρο τύπου SHIMADZU. 3. ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΑΙ ΣΥΖΗΤΗΣΗ 3.1 Μελέτη κραµατωµένης µε cermet επιφάνειας χάλυβα St52.3 Η περιοχή της κραµάτωσης της προαποτιθέµενης σκόνης cermet στην επιφάνεια του χάλυβα έχει λεία επιφάνεια (Σχήµα 1α) και πολύ καλή συνάφεια µε το υπόστρωµα. Η εξέταση της τοµής της περιοχής κραµάτωσης (Σχήµα 1β) αποκαλύπτει τη δηµιουργία οµοιόµορφης ζώνης κατεργασίας, χωρίς ρωγµές ή πόρους, ενώ επιβεβαιώνεται η πολύ καλή συνάφεια µε το υπόστρωµα. Με πολύ υψηλή τιµή ακτινοβολίας (94W/m 2 ) κατά τη διάρκεια της κατεργασίας και θερµοκρασία να κυµαίνεται µεταξύ 13 και 14 ο C, στην οποία, το δοκίµιο παρέµεινε για χρόνο 6min, το βάθος της κατεργασίας έφτασε -κατά µέσο όρο- τα 3µm. Ζώνη Κραµάτωσης 1µm 13mm Υπόστρωµα Ζώνη Κραµάτωσης. 2µm Υπόστρωµα (γ) Σχήµα 1 : Xάλυβας St52.3 µε επίστρωση cermet ) O.3N Μικροσκληρότητα (HV Zώνη Κραµάτ Βάθος (µm) (δ) α. Μακρογραφία της επιφάνειας µετά την κατεργασία β. Οπτική µικρογραφία τοµής ζώνης κραµάτωσης - υποστρώµατος γ. Οπτική µικρογραφία τοµής ζώνης κραµάτωσης - υποστρώµατος δ. Μικροσκληρότητα ως προς βάθος από την επιφάνεια κατεργασίας

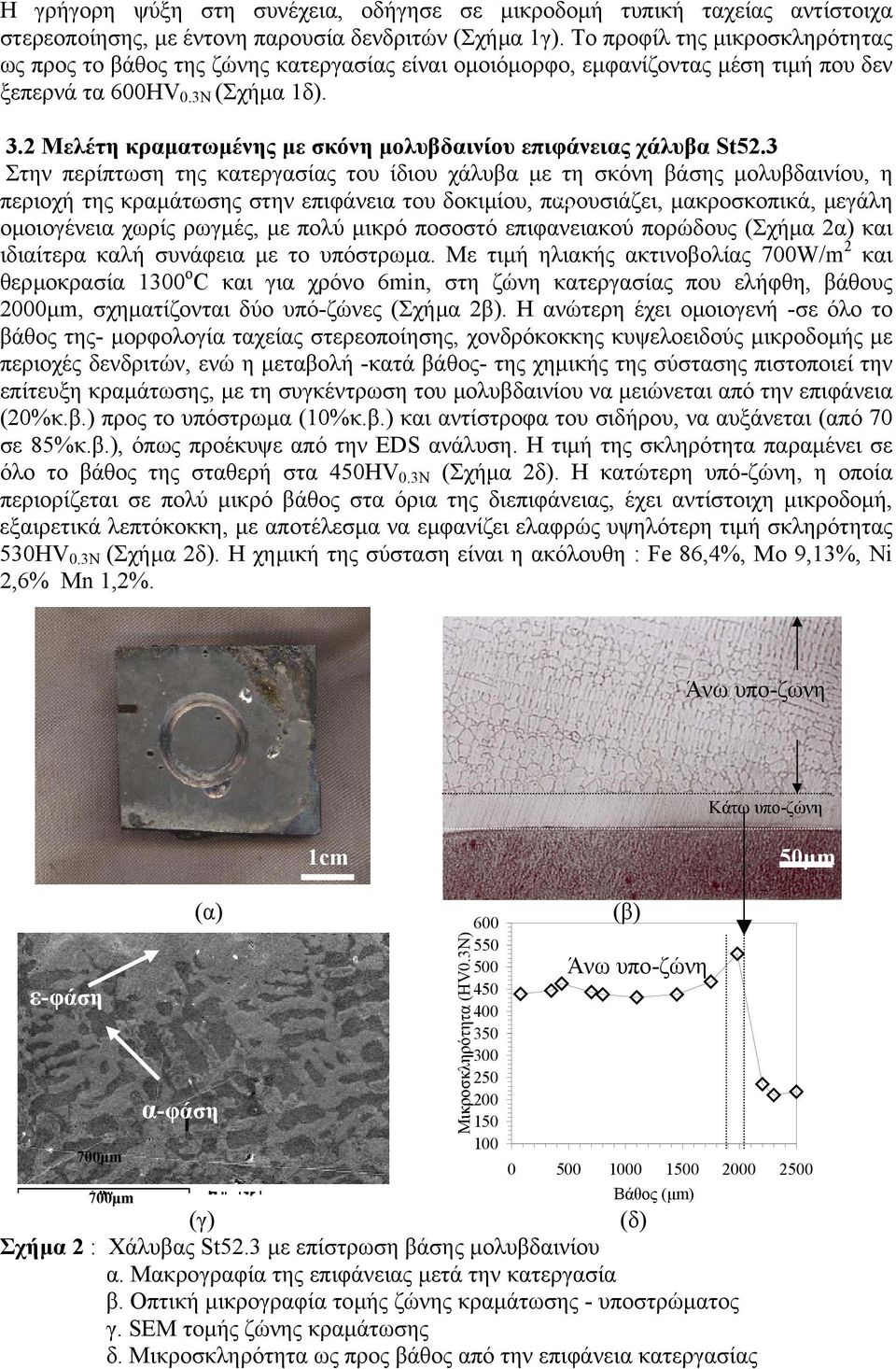

4 Η γρήγορη ψύξη στη συνέχεια, οδήγησε σε µικροδοµή τυπική ταχείας αντίστοιχα στερεοποίησης, µε έντονη παρουσία δενδριτών (Σχήµα 1γ). Το προφίλ της µικροσκληρότητας ως προς το βάθος της ζώνης κατεργασίας είναι οµοιόµορφο, εµφανίζοντας µέση τιµή που δεν ξεπερνά τα 6HV.3N (Σχήµα 1δ). 3.2 Μελέτη κραµατωµένης µε σκόνη µολυβδαινίου επιφάνειας χάλυβα St52.3 Στην περίπτωση της κατεργασίας του ίδιου χάλυβα µε τη σκόνη βάσης µολυβδαινίου, η περιοχή της κραµάτωσης στην επιφάνεια του δοκιµίου, παρουσιάζει, µακροσκοπικά, µεγάλη οµοιογένεια χωρίς ρωγµές, µε πολύ µικρό ποσοστό επιφανειακού πορώδους (Σχήµα 2α) και ιδιαίτερα καλή συνάφεια µε το υπόστρωµα. Με τιµή ηλιακής ακτινοβολίας 7W/m 2 και θερµοκρασία 13 ο C και για χρόνο 6min, στη ζώνη κατεργασίας που ελήφθη, βάθους 2µm, σχηµατίζονται δύο υπό-ζώνες (Σχήµα 2β). Η ανώτερη έχει οµοιογενή -σε όλο το βάθος της- µορφολογία ταχείας στερεοποίησης, χονδρόκοκκης κυψελοειδούς µικροδοµής µε περιοχές δενδριτών, ενώ η µεταβολή -κατά βάθος- της χηµικής της σύστασης πιστοποιεί την επίτευξη κραµάτωσης, µε τη συγκέντρωση του µολυβδαινίου να µειώνεται από την επιφάνεια (2%κ.β.) προς το υπόστρωµα (1%κ.β.) και αντίστροφα του σιδήρου, να αυξάνεται (από 7 σε 85%κ.β.), όπως προέκυψε από την EDS ανάλυση. Η τιµή της σκληρότητα παραµένει σε όλο το βάθος της σταθερή στα 45HV.3N (Σχήµα 2δ). Η κατώτερη υπό-ζώνη, η οποία περιορίζεται σε πολύ µικρό βάθος στα όρια της διεπιφάνειας, έχει αντίστοιχη µικροδοµή, εξαιρετικά λεπτόκοκκη, µε αποτέλεσµα να εµφανίζει ελαφρώς υψηλότερη τιµή σκληρότητας 53HV.3N (Σχήµα 2δ). Η χηµική της σύσταση είναι η ακόλουθη : Fe 86,4%, Mo 9,13%, Ni 2,6% Mn 1,2%. Άνω υπο-ζωνη ε-φάση 7µm 7µm α-φάση (HV.3N) Mικροσκληρότητα Άνω υπο-ζώνη Κάτω υπο-ζώνη 1cm 5µm Βάθος (µm) (γ) (δ) Σχήµα 2 : Xάλυβας St52.3 µε επίστρωση βάσης µολυβδαινίου α. Μακρογραφία της επιφάνειας µετά την κατεργασία β. Οπτική µικρογραφία τοµής ζώνης κραµάτωσης - υποστρώµατος γ. SEM τοµής ζώνης κραµάτωσης δ. Μικροσκληρότητα ως προς βάθος από την επιφάνεια κατεργασίας

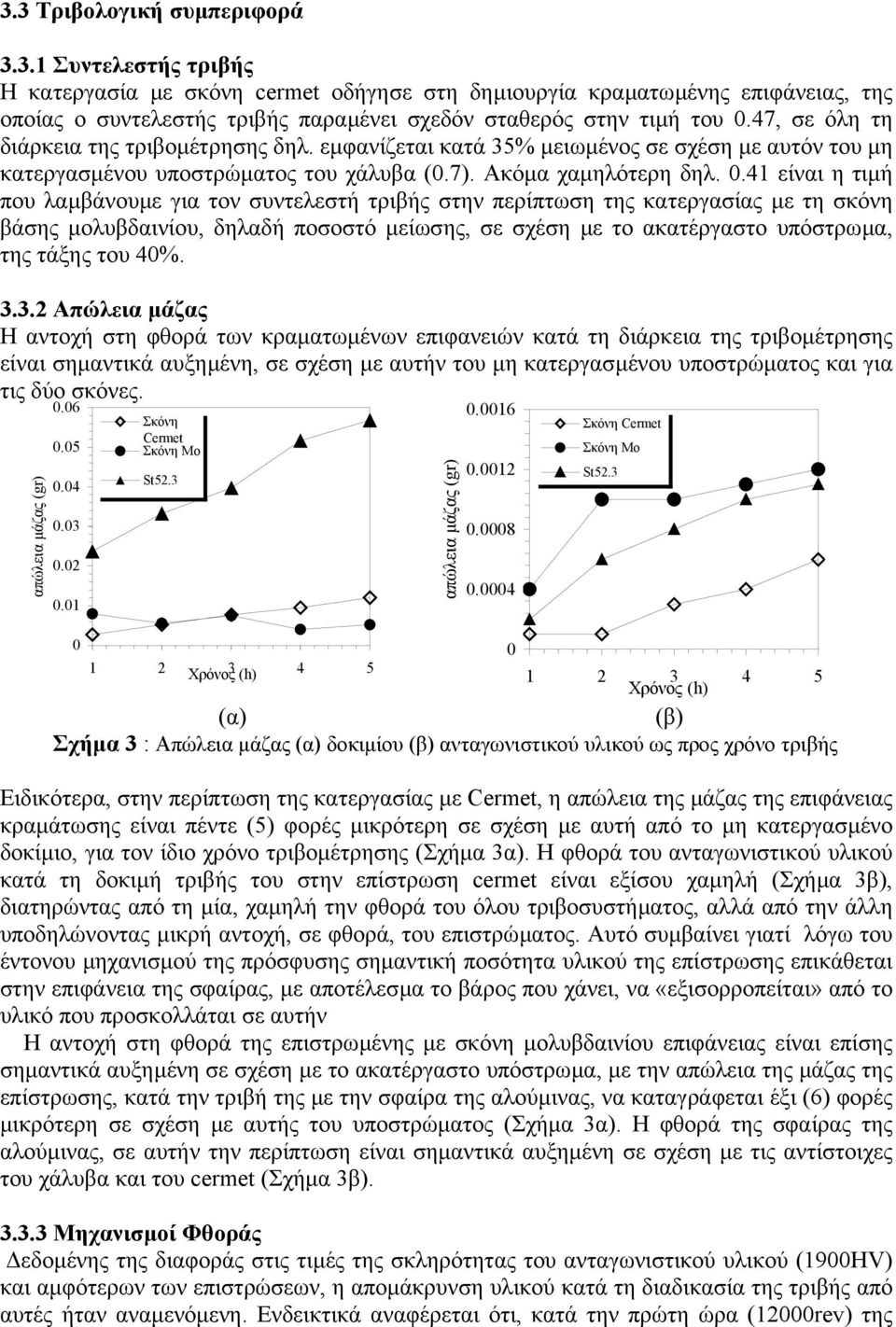

5 3.3 Τριβολογική συµπεριφορά Συντελεστής τριβής Η κατεργασία µε σκόνη cermet οδήγησε στη δηµιουργία κραµατωµένης επιφάνειας, της οποίας ο συντελεστής τριβής παραµένει σχεδόν σταθερός στην τιµή του.47, σε όλη τη διάρκεια της τριβοµέτρησης δηλ. εµφανίζεται κατά 35% µειωµένος σε σχέση µε αυτόν του µη κατεργασµένου υποστρώµατος του χάλυβα (.7). Ακόµα χαµηλότερη δηλ..41 είναι η τιµή που λαµβάνουµε για τον συντελεστή τριβής στην περίπτωση της κατεργασίας µε τη σκόνη βάσης µολυβδαινίου, δηλαδή ποσοστό µείωσης, σε σχέση µε το ακατέργαστο υπόστρωµα, της τάξης του 4% Απώλεια µάζας Η αντοχή στη φθορά των κραµατωµένων επιφανειών κατά τη διάρκεια της τριβοµέτρησης είναι σηµαντικά αυξηµένη, σε σχέση µε αυτήν του µη κατεργασµένου υποστρώµατος και για τις δύο σκόνες. απώλεια µάζας (gr) Σκόνη Cermet Σκόνη Μο St Χρόνος (h) 5 απώλεια µάζας (gr) Σκόνη Cermet Σκόνη Μο St Χρόνος (h) Σχήµα 3 : Απώλεια µάζας δοκιµίου ανταγωνιστικού υλικού ως προς χρόνο τριβής Ειδικότερα, στην περίπτωση της κατεργασίας µε Cermet, η απώλεια της µάζας της επιφάνειας κραµάτωσης είναι πέντε (5) φορές µικρότερη σε σχέση µε αυτή από το µη κατεργασµένο δοκίµιο, για τον ίδιο χρόνο τριβοµέτρησης (Σχήµα 3α). Η φθορά του ανταγωνιστικού υλικού κατά τη δοκιµή τριβής του στην επίστρωση cermet είναι εξίσου χαµηλή (Σχήµα 3β), διατηρώντας από τη µία, χαµηλή την φθορά του όλου τριβοσυστήµατος, αλλά από την άλλη υποδηλώνοντας µικρή αντοχή, σε φθορά, του επιστρώµατος. Αυτό συµβαίνει γιατί λόγω του έντονου µηχανισµού της πρόσφυσης σηµαντική ποσότητα υλικού της επίστρωσης επικάθεται στην επιφάνεια της σφαίρας, µε αποτέλεσµα το βάρος που χάνει, να «εξισορροπείται» από το υλικό που προσκολλάται σε αυτήν Η αντοχή στη φθορά της επιστρωµένης µε σκόνη µολυβδαινίου επιφάνειας είναι επίσης σηµαντικά αυξηµένη σε σχέση µε το ακατέργαστο υπόστρωµα, µε την απώλεια της µάζας της επίστρωσης, κατά την τριβή της µε την σφαίρα της αλούµινας, να καταγράφεται έξι (6) φορές µικρότερη σε σχέση µε αυτής του υποστρώµατος (Σχήµα 3α). Η φθορά της σφαίρας της αλούµινας, σε αυτήν την περίπτωση είναι σηµαντικά αυξηµένη σε σχέση µε τις αντίστοιχες του χάλυβα και του cermet (Σχήµα 3β) Μηχανισµοί Φθοράς εδοµένης της διαφοράς στις τιµές της σκληρότητας του ανταγωνιστικού υλικού (19HV) και αµφότερων των επιστρώσεων, η αποµάκρυνση υλικού κατά τη διαδικασία της τριβής από αυτές ήταν αναµενόµενη. Ενδεικτικά αναφέρεται ότι, κατά την πρώτη ώρα (12rev) της

6 τριβοµέτρησης, η φθορά της επίστρωσης του µολυβδαινίου (Σχήµα 3α) -ως µαλακότερη (4HV.3N ) - είναι τρεις (3) φορές µεγαλύτερη από αυτή του cermet (6HV.3N ). Επίστρωση Cermet Eπίστρωση Moλυβδαινίου 1mm 1.5mm 17µm 17µm (γ) (δ) Σχήµατα 4 α-δ : Πίστες τριβής των κραµατωµένων επιφανειών Το γεγονός αυτό υποδηλώνει την έντονη δράση µηχανισµού µικροκοπής. Οι έντονες παράλληλες γραµµές που εµφανίζονται στις πίστες τριβής και στις δύο περιπτώσεις επίστρωσης, είναι ενδεικτικές της δράσης του µηχανισµού της µικροάρωσης (Σχήµατα 4α-δ). Οι δύο προαναφερθέντες µηχανισµοί συνιστούν τον µηχανισµό εκτριβής, ο οποίος είναι ο κυρίαρχος κατά την τριβή των δύο αυτών επιστρώσεων. Παράλληλα, λόγω εφαρµογής κυκλικών φορτίσεων έχουµε ανάπτυξη επαναλαµβανόµενων φορτίων, τα οποία προκαλούν συγκέντρωση τάσεων σε σηµεία επιφανειακών ανωµαλιών, µε δηµιουργώντας βαθµιαία ρωγµατώσεις, και τελικά έχουµε πάλι, αποµάκρυνση του υλικού, αλλά αυτή τη φορά λόγω δράσης µηχανισµού επιφανειακής κόπωσης. Το γεγονός ότι, η πειραµατική διαδικασία της τριβής πραγµατοποιείται σε ατµοσφαιρικές συνθήκες λαµβάνει χώρα σχηµατισµός οξειδίων στα πλαίσια τριβοχηµικών δράσεων. Τα παραγόµενα οξείδια, ως εύθραυστες ενώσεις, αποµακρύνονται µε τη µορφή αποβλίττων, κάτι που παρατηρήθηκε έντονα κατά την τριβοµέτρηση και των δύο ειδών επίστρωσης που εξετάζονται στην παρούσα εργασία. Κάποιο µέρος, τόσο των αποβλίττων, όσο και υλικού των επιστρώσεων που αποκόβεται µε τους προαναφερθέντες τρόπους, κολλά στην επιφάνεια της σφαίρας της αλούµινας και τελικά ενσωµατώνονται σε αυτή (περιοχές έντονου µαύρου χρώµατος, Σχήµα 5), µέσω του µηχανισµού της πρόσφυσης.

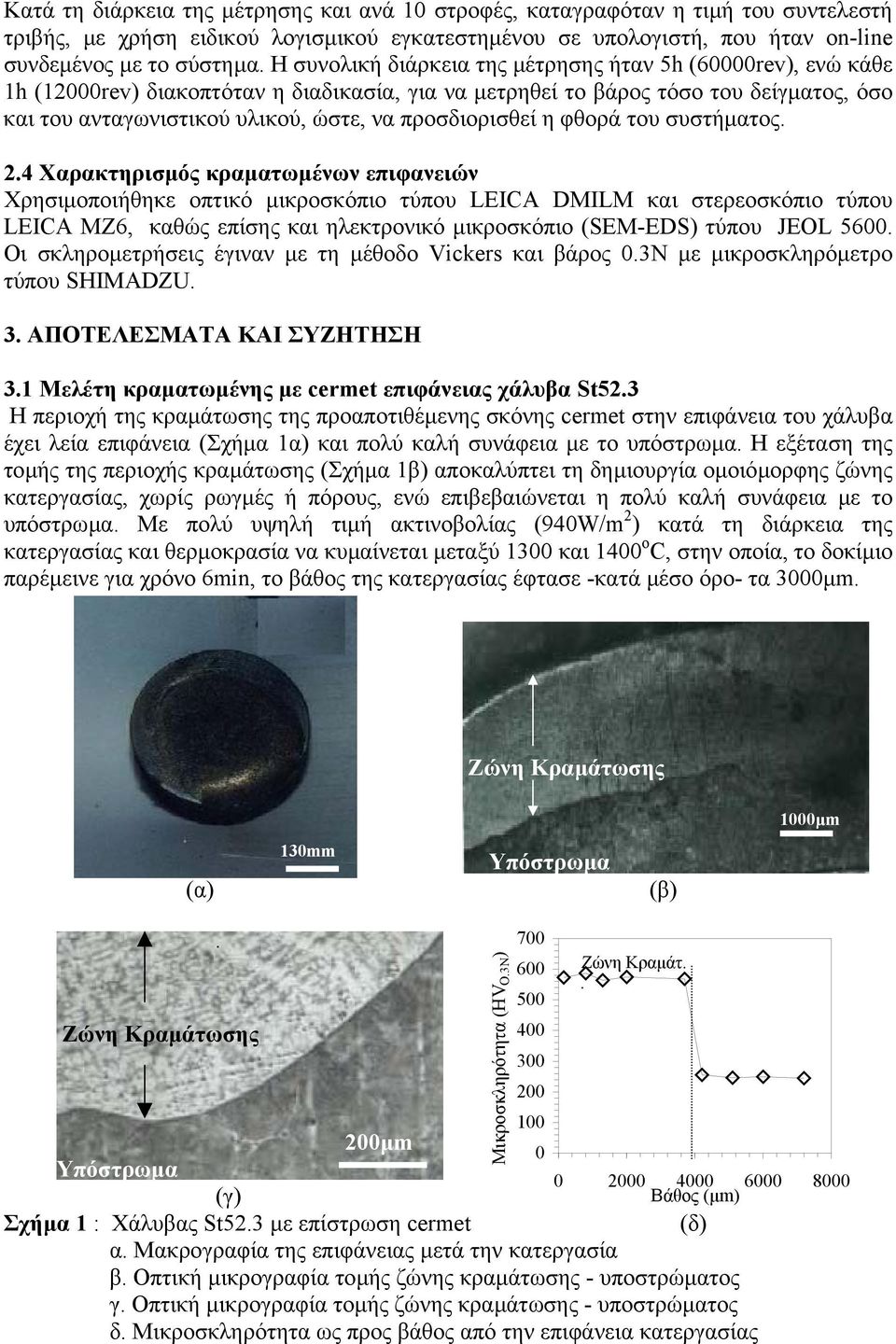

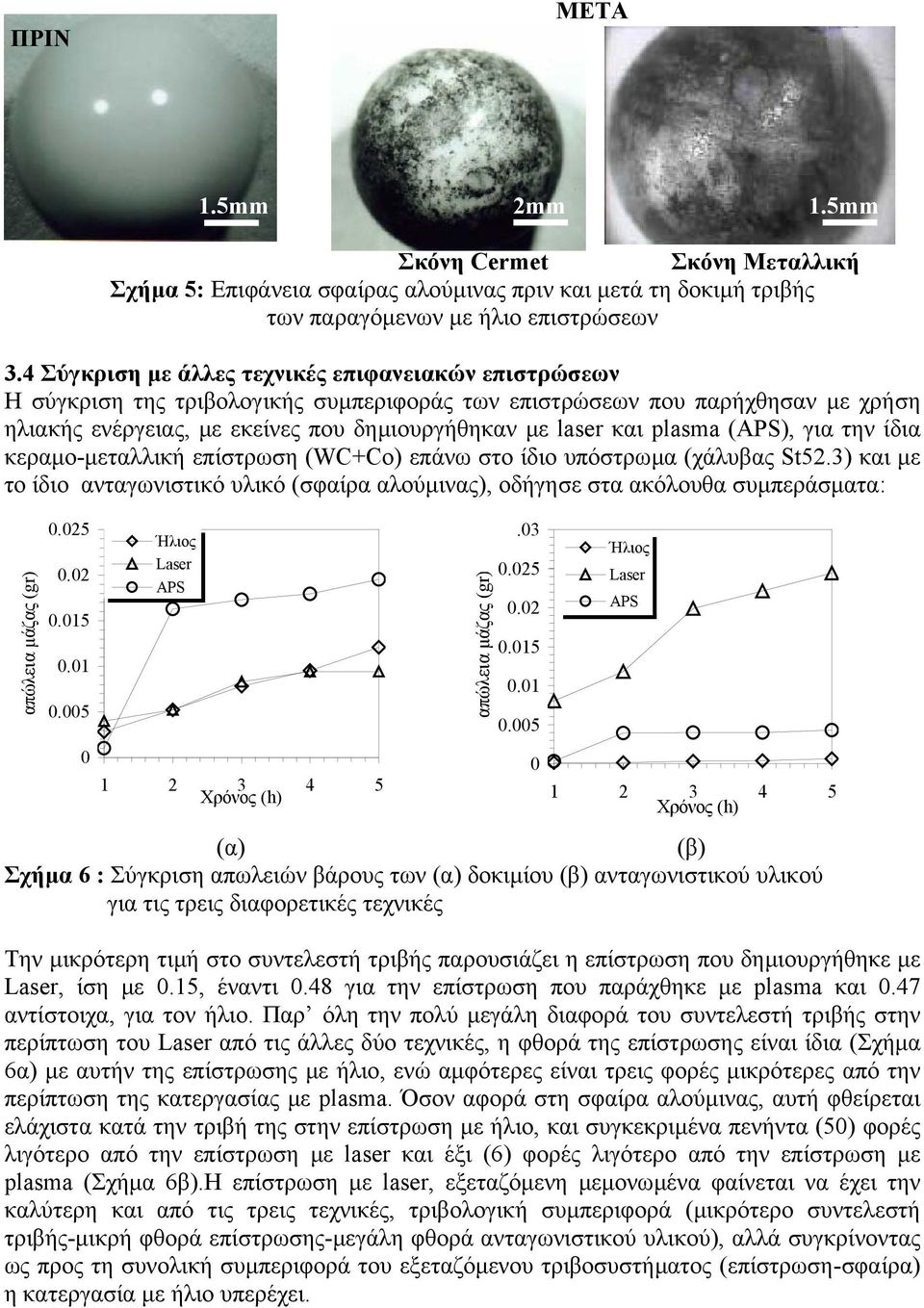

7 ΠΡΙΝ ΜΕΤΑ 1.5mm 2mm 1.5mm Σκόνη Cermet Σκόνη Μεταλλική Σχήµα 5: Επιφάνεια σφαίρας αλούµινας πριν και µετά τη δοκιµή τριβής των παραγόµενων µε ήλιο επιστρώσεων 3.4 Σύγκριση µε άλλες τεχνικές επιφανειακών επιστρώσεων Η σύγκριση της τριβολογικής συµπεριφοράς των επιστρώσεων που παρήχθησαν µε χρήση ηλιακής ενέργειας, µε εκείνες που δηµιουργήθηκαν µε laser και plasma (APS), για την ίδια κεραµο-µεταλλική επίστρωση (WC+Co) επάνω στο ίδιο υπόστρωµα (χάλυβας St52.3) και µε το ίδιο ανταγωνιστικό υλικό (σφαίρα αλούµινας), οδήγησε στα ακόλουθα συµπεράσµατα: απώλεια µάζας (gr) Ήλιος Laser APS Χρόνος (h) 5 απώλεια µάζας (gr) Ήλιος Laser APS Χρόνος (h) Σχήµα 6 : Σύγκριση απωλειών βάρους των δοκιµίου ανταγωνιστικού υλικού για τις τρεις διαφορετικές τεχνικές Την µικρότερη τιµή στο συντελεστή τριβής παρουσιάζει η επίστρωση που δηµιουργήθηκε µε Laser, ίση µε.15, έναντι.48 για την επίστρωση που παράχθηκε µε plasma και.47 αντίστοιχα, για τον ήλιο. Παρ όλη την πολύ µεγάλη διαφορά του συντελεστή τριβής στην περίπτωση του Laser από τις άλλες δύο τεχνικές, η φθορά της επίστρωσης είναι ίδια (Σχήµα 6α) µε αυτήν της επίστρωσης µε ήλιο, ενώ αµφότερες είναι τρεις φορές µικρότερες από την περίπτωση της κατεργασίας µε plasma. Όσον αφορά στη σφαίρα αλούµινας, αυτή φθείρεται ελάχιστα κατά την τριβή της στην επίστρωση µε ήλιο, και συγκεκριµένα πενήντα (5) φορές λιγότερο από την επίστρωση µε laser και έξι (6) φορές λιγότερο από την επίστρωση µε plasma (Σχήµα 6β).H επίστρωση µε laser, εξεταζόµενη µεµονωµένα φαίνεται να έχει την καλύτερη και από τις τρεις τεχνικές, τριβολογική συµπεριφορά (µικρότερο συντελεστή τριβής-µικρή φθορά επίστρωσης-µεγάλη φθορά ανταγωνιστικού υλικού), αλλά συγκρίνοντας ως προς τη συνολική συµπεριφορά του εξεταζόµενου τριβοσυστήµατος (επίστρωση-σφαίρα) η κατεργασία µε ήλιο υπερέχει.

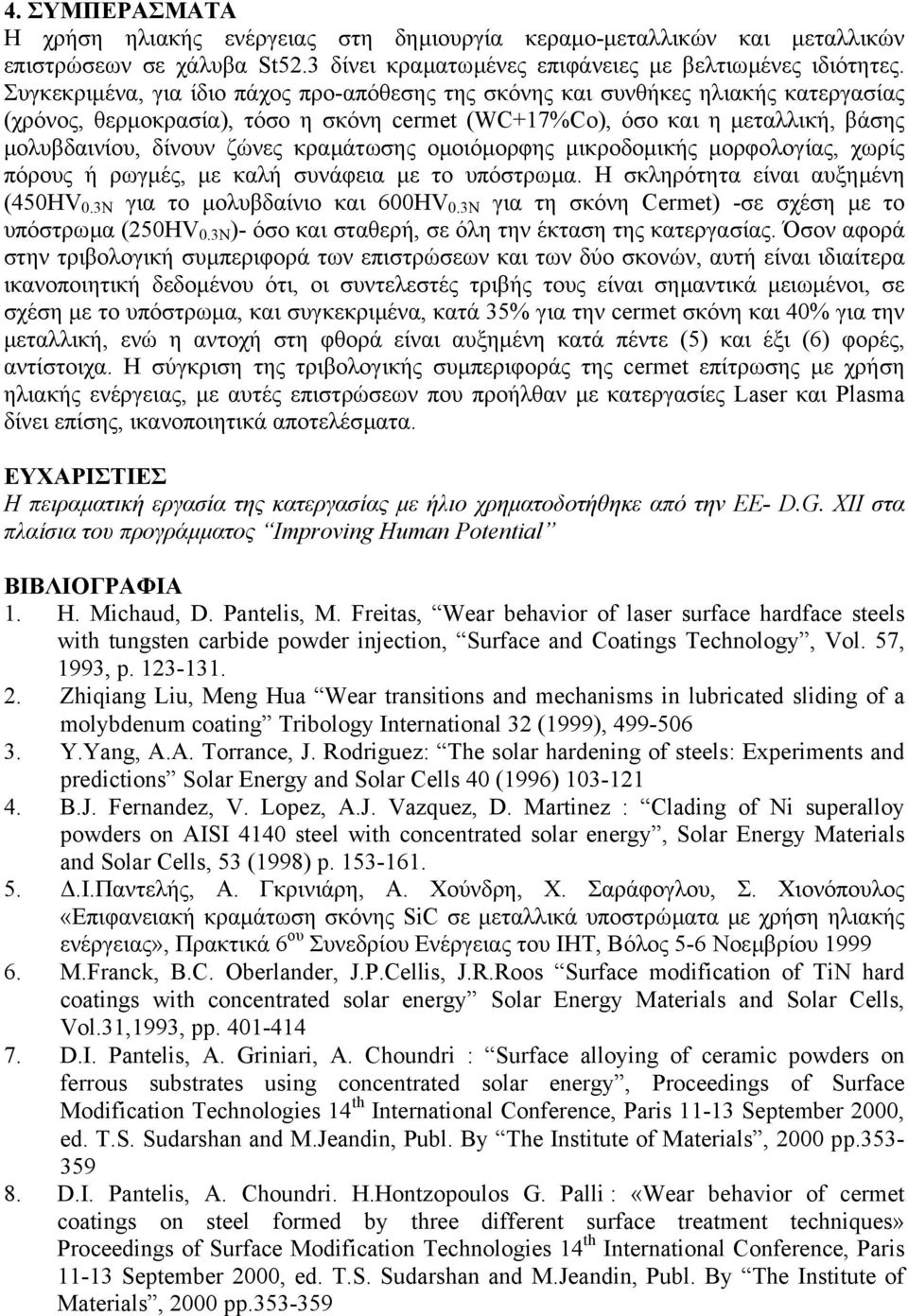

8 4. ΣΥΜΠΕΡΑΣΜΑΤΑ Η χρήση ηλιακής ενέργειας στη δηµιουργία κεραµο-µεταλλικών και µεταλλικών επιστρώσεων σε χάλυβα St52.3 δίνει κραµατωµένες επιφάνειες µε βελτιωµένες ιδιότητες. Συγκεκριµένα, για ίδιο πάχος προ-απόθεσης της σκόνης και συνθήκες ηλιακής κατεργασίας (χρόνος, θερµοκρασία), τόσο η σκόνη cermet (WC+17%Co), όσο και η µεταλλική, βάσης µολυβδαινίου, δίνουν ζώνες κραµάτωσης οµοιόµορφης µικροδοµικής µορφολογίας, χωρίς πόρους ή ρωγµές, µε καλή συνάφεια µε το υπόστρωµα. Η σκληρότητα είναι αυξηµένη (45HV.3N για το µολυβδαίνιο και 6ΗV.3N για τη σκόνη Cermet) -σε σχέση µε το υπόστρωµα (25HV.3N )- όσο και σταθερή, σε όλη την έκταση της κατεργασίας. Όσον αφορά στην τριβολογική συµπεριφορά των επιστρώσεων και των δύο σκονών, αυτή είναι ιδιαίτερα ικανοποιητική δεδοµένου ότι, οι συντελεστές τριβής τους είναι σηµαντικά µειωµένοι, σε σχέση µε το υπόστρωµα, και συγκεκριµένα, κατά 35% για την cermet σκόνη και 4% για την µεταλλική, ενώ η αντοχή στη φθορά είναι αυξηµένη κατά πέντε (5) και έξι (6) φορές, αντίστοιχα. Η σύγκριση της τριβολογικής συµπεριφοράς της cermet επίτρωσης µε χρήση ηλιακής ενέργειας, µε αυτές επιστρώσεων που προήλθαν µε κατεργασίες Laser και Plasma δίνει επίσης, ικανοποιητικά αποτελέσµατα. ΕΥΧΑΡΙΣΤΙΕΣ Η πειραµατική εργασία της κατεργασίας µε ήλιο χρηµατοδοτήθηκε από την ΕΕ- D.G. XII στα πλαίσια του προγράµµατος Improving Human Potential ΒΙΒΛΙΟΓΡΑΦΙΑ 1. H. Michaud, D. Pantelis, M. Freitas, Wear behavior of laser surface hardface steels with tungsten carbide powder injection, Surface and Coatings Technology, Vol. 57, 1993, p Ζhiqiang Liu, Meng Hua Wear transitions and mechanisms in lubricated sliding of a molybdenum coating Tribology International 32 (1999), Y.Yang, A.A. Torrance, J. Rodriguez: The solar hardening of steels: Experiments and predictions Solar Energy and Solar Cells 4 (1996) B.J. Fernandez, V. Lopez, A.J. Vazquez, D. Martinez : Clading of Ni superalloy powders on AISI 414 steel with concentrated solar energy, Solar Energy Materials and Solar Cells, 53 (1998) p Ι.Παντελής, Α. Γκρινιάρη, Α. Χούνδρη, Χ. Σαράφογλου, Σ. Χιονόπουλος «Επιφανειακή κραµάτωση σκόνης SiC σε µεταλλικά υποστρώµατα µε χρήση ηλιακής ενέργειας», Πρακτικά 6 ου Συνεδρίου Ενέργειας του ΙΗΤ, Βόλος 5-6 Νοεµβρίου M.Franck, B.C. Oberlander, J.P.Cellis, J.R.Roos Surface modification of TiN hard coatings with concentrated solar energy Solar Energy Materials and Solar Cells, Vol.31,1993, pp D.I. Pantelis, A. Griniari, A. Choundri : Surface alloying of ceramic powders on ferrous substrates using concentrated solar energy, Proceedings of Surface Modification Technologies 14 th International Conference, Paris September 2, ed. T.S. Sudarshan and M.Jeandin, Publ. By The Institute of Materials, 2 pp D.I. Pantelis, A. Choundri. H.Hontzopoulos G. Palli : «Wear behavior of cermet coatings on steel formed by three different surface treatment techniques» Proceedings of Surface Modification Technologies 14 th International Conference, Paris September 2, ed. T.S. Sudarshan and M.Jeandin, Publ. By The Institute of Materials, 2 pp

Δημιουργία σύνθετων επιφανειακών στρωμάτων υψηλής αντιτριβικής συμπεριφοράς με χρήση Συγκεντρωμένης Ηλιακής Ακτινοβολίας

Δημιουργία σύνθετων επιφανειακών στρωμάτων υψηλής αντιτριβικής συμπεριφοράς με χρήση Συγκεντρωμένης Ηλιακής Ακτινοβολίας Επιφανειακές κατεργασίες - Επικαλύψεις Δημιουργία σύνθετων επιφανειακών στρωμάτων υψηλής αντιτριβικής συμπεριφοράς με χρήση Συγκεντρωμένης Ηλιακής Ακτινοβολίας Α. Μουρλάς 1, Π. Ψυλλάκη 1,*, Γ. Βουρλιάς

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης. ΕργαστηριακήΆσκηση 5 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης. ΕργαστηριακήΆσκηση 5 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης ΕργαστηριακήΆσκηση 5 η Σκοπός Σκοπός του πειράµατος είναι να κατανοηθούν οι αρχές του πειράµατος κόπωσης ο προσδιορισµός της καµπύλης Wöhler ενός υλικού µέσω της οποίας καθορίζονται

Διαβάστε περισσότερα

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ Δρ. Χρ. Ν. Παναγόπουλος, Καθηγητής Ε.Μ.Π. Εργαστήριο Μεταλλογνωσίας, Εθνικό Μετσόβιο Πολυτεχνείο, Ζωγράφος, Αθήνα, 15780 ΑΘΗΝΑ 2007 1 Ερευνητική Ομάδα: Δρ.

Διαβάστε περισσότερα

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.

Διαβάστε περισσότερα

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ ΓΕΝΙΚΑ ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ B. ΧYΤΟΣΙ ΗΡΟΙ Είναι κράµατα Fe-C-Si. Η µικροδοµή και οι ιδιότητές τους καθορίζονται από τις π(c), π(si) και τους ρυθµούς απόψυξης. Οι χυτοσίδηροι

Διαβάστε περισσότερα

ΜΗΧΑΝΙΣΜΟΙ ΦΘΟΡΑΣ 1.Φθορά επιφανειών φθοράς 2. Μηχανισμοί φθοράς Φθορά πρόσφυσης (adhesive wear)

ΜΗΧΑΝΙΣΜΟΙ ΦΘΟΡΑΣ 1.Φθορά επιφανειών φθοράς 2. Μηχανισμοί φθοράς Φθορά πρόσφυσης (adhesive wear) ΜΗΧΑΝΙΣΜΟΙ ΦΘΟΡΑΣ 1.Φθορά επιφανειών Οι επιφανειακές ανωμαλίες στερεών σωμάτων που έρχονται σε επαφή «καταστρέφονται», υπό την επίδραση των δυνάμεων τριβής, με διάφορους μηχανισμούς. Το είδος και το μέγεθος

Διαβάστε περισσότερα

Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles)

Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) 1. Εισαγωγή Γενική Περιγραφή Δοκιμής Η δοκιμή της αντοχής των αδρανών σε τριβή και κρούση ή αλλιώς «δοκιμή Los Angeles (LA)» υπάγεται στους ελέγχους σκληρότητας

Διαβάστε περισσότερα

ΝΕΕΣ ΕΞΕΛΙΞΕΙΣ ΣΕ ΥΛΙΚΑ ΓΙΑ ΝΑΥΠΗΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ

ΝΕΕΣ ΕΞΕΛΙΞΕΙΣ ΣΕ ΥΛΙΚΑ ΓΙΑ ΝΑΥΠΗΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΝΕΕΣ ΕΞΕΛΙΞΕΙΣ ΣΕ ΥΛΙΚΑ ΓΙΑ ΝΑΥΠΗΓΙΚΕΣ ΕΦΑΡΜΟΓΕΣ Β.Ι. Παπάζογλου, Δ.Ι. Παντελής, Ν.Γ. Τσούβαλης Συμπόσιο για τον εορτασμό των 170 χρόνων του Ε.Μ.Π. «Το Ε.Μ.Π. στην Πρωτοπορία της Έρευνας και Τεχνολογίας»

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ

4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 4.1 4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΛΕΤΗ ΤΗΣ ΦΘΟΡΑΣ 4.1. Φθορά επιφανειών Οι επιφανειακές ανωμαλίες στερεών σωμάτων που έρχονται σε επαφή «καταστρέφονται», υπό την επίδραση των δυνάμεων τριβής, με διάφορους

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 02 Μεταλλογραφική Παρατήρηση Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011

Διαβάστε περισσότερα

ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ. Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει του χρόνου

ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ. Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει του χρόνου ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ Ερπυσµός ονοµάζεται το φαινόµενο της συνεχούς παραµόρφωσης ενός υλικού υπό την επίδραση σταθερής τάσης µε την πάροδο του χρόνου (Σχήµατα 1 και 2). Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΑΝΟΠΤΗΣΗ - ΒΑΦΗ - ΕΠΑΝΑΦΟΡΑ ΓΕΝΙΚΑ Στο Σχ. 1 παρουσιάζεται µια συνολική εικόνα των θερµικών κατεργασιών που επιδέχονται οι χάλυβες και οι περιοχές θερµοκρασιών στο διάγραµµα

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 6: Μέταλλο συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 6: Μέταλλο συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 6: Μέταλλο συγκόλλησης Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης

Διαβάστε περισσότερα

ΕΠΙΦΑΝΕΙΑΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΟΣ ΨΕΚΑΣΜΟΣ και ΑΝΑΓΟΜΩΣΗ

ΕΠΙΦΑΝΕΙΑΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΟΣ ΨΕΚΑΣΜΟΣ και ΑΝΑΓΟΜΩΣΗ ΕΠΙΦΑΝΕΙΑΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΟΣ ΨΕΚΑΣΜΟΣ και ΑΝΑΓΟΜΩΣΗ Εισαγωγή Εισαγωγή Η αύξηση των τιμών των παραμέτρων λειτουργίας των στοιχείων μηχανών και συσκευών (μεγάλες φορτίσεις, ταχύτητες και θερμοκρασίες)

Διαβάστε περισσότερα

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ Α. ΔΙΑΜΟΡΦΩΣΕΙΣ ΠΛΑΣΤΙΚΗ ΠΑΡΑΜΟΡΦΩΣΗ ΣΤΗΝ ΕΥΣΤΑΘΗ ΠΕΡΙΟΧΗ Α.1. Ποια οικογένεια υλικών αφορά η μορφοποίησή τους με διαμόρφωση; Χρησιμοποιώντας ένα τυπικό διάγραμμα εφελκυσμού, αναφέρετε

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 08 Έλεγχος Συγκολλήσεων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011

Διαβάστε περισσότερα

7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ

7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΑΚΤΙΝΙΚΟ Ε ΡΑΝΟ ΟΛΙΣΘΗΣΗΣ 7.1 Εδρανα Τα έδρανα αποτελούν φορείς στήριξης και οδήγσης κινούµενων µηχανολογικών µερών, όπως είναι οι άξονες, -οι οποίοι καταπονούνται µόνο σε κάµψη

Διαβάστε περισσότερα

ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΦΘΟΡΑΣ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ

ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΦΘΟΡΑΣ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΦΘΟΡΑΣ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΠΕΙΡΑΜΑΤΙΚΗΣ ΙΑ ΙΚΑΣΙΑΣ Αρχικά γίνεται η προετοιµασία της εργαλειοµηχανής. Το κάθε κατεργαζόµενο τεµάχιο, πριν υποστεί την τελική κατεργασία

Διαβάστε περισσότερα

3 η Εργαστηριακή Άσκηση

3 η Εργαστηριακή Άσκηση 3 η Εργαστηριακή Άσκηση Μελέτη της Τριβής Εργαστήριο Τριβολογίας Απρίλιος 2012 Αθανάσιος Μουρλάς ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Τριβοσύστημα Το τριβοσύστημα αποτελείται από: Τα εν επαφή σώματα A και B, Το περιβάλλον

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών Ενότητα 3: Εργαστήριο Δρ Κάρμεν Μεντρέα Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. Άδειες

Διαβάστε περισσότερα

Ποιότητα κατεργασμένης επιφάνειας. Αποκλίσεις 1ης, 2ης, 3ης, 4ης τάξης Τραχύτητα επιφάνειας Σκληρότητα Μικροσκληρότητα Παραμένουσες τάσεις

Ποιότητα κατεργασμένης επιφάνειας. Αποκλίσεις 1ης, 2ης, 3ης, 4ης τάξης Τραχύτητα επιφάνειας Σκληρότητα Μικροσκληρότητα Παραμένουσες τάσεις Ποιότητα κατεργασμένης επιφάνειας Αποκλίσεις 1ης, 2ης, 3ης, 4ης τάξης Τραχύτητα επιφάνειας Σκληρότητα Μικροσκληρότητα Παραμένουσες τάσεις Δεκ-09 Γ.Βοσνιάκος Μηχανουργικές επιφάνειες - ΕΜΤ Άδεια Χρήσης

Διαβάστε περισσότερα

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. 1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.

Διαβάστε περισσότερα

2. Σύνθετα υλικά µε ενίσχυση. ινών (fibrous composites) σωµατιδίων (particulate composites) 3. Στρωµατικά σύνθετα υλικά (laminar composites)

2. Σύνθετα υλικά µε ενίσχυση. ινών (fibrous composites) σωµατιδίων (particulate composites) 3. Στρωµατικά σύνθετα υλικά (laminar composites) ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΒΙΒΛΙΟΓΡΑΦΙΑ 1..Ι. Παντελής (2008) «Μη µεταλλικά τεχνικά υλικά», Εκδ. Παπασωτηρίου (2 η έκδοση), Αθήνα 2. Μ. Ashby, H. Shercliff, D. Cebon (2011) «Υλικά: Μηχανική, επιστήµη, επεξεργασία και

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) Τάση και παραμόρφωση Τάση (stress): αίτιο (δύναμη/ροπή) που προκαλεί παραμόρφωση

Διαβάστε περισσότερα

Προσομοίωση μετωπικού φραιζαρίσματος με πεπερασμένα στοιχεία

Προσομοίωση μετωπικού φραιζαρίσματος με πεπερασμένα στοιχεία 1 Προσομοίωση μετωπικού φραιζαρίσματος με πεπερασμένα στοιχεία 2 Μετωπικό φραιζάρισμα: Χρησιμοποιείται κυρίως στις αρχικές φάσεις της κατεργασίας (φάση εκχόνδρισης) Μεγάλη διάμετρο Μεγάλες προώσεις μείωση

Διαβάστε περισσότερα

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ) ΙΕΞΑΓΩΓΗ ΠΕΙΡΑΜΑΤΩΝ

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ) ΙΕΞΑΓΩΓΗ ΠΕΙΡΑΜΑΤΩΝ ΙΕΞΑΓΩΓΗ ΠΕΙΡΑΜΑΤΩΝ ΚΟΠΤΙΚΑ ΕΡΓΑΛΕΙΑ Τα κοπτικά εργαλεία που χρησιµοποιήθηκαν είναι της εταιρείας Kennametal (Εικόνα 1), κοπτικά KC725M µε πολλαπλές στρώσεις TiN/TiCN/TiN, υψηλής απόδοσης και σχεδιασµένα

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΣΤΗΝ ΠΡΑΞΗ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΣΤΗΝ ΠΡΑΞΗ ΣΤΗΝ ΠΡΑΞΗ Θ Ε Ρ Μ Ι Κ Ε Σ Κ ΑΤ Ε Ρ Γ Α Σ Ι Ε Σ είναι σύνολο διεργασιών όπως: θέρμανση και ψύξη χάλυβα σε στερεά κατάσταση και σε καθορισμένες θερμοκρασιακές και χρονικές συνθήκες. Σ ΚΟ Π Ο Σ Θ Ε Ρ Μ Ι

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ

ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ Τρεις κύριες ζώνες: Ζώνη μετάλλου συγκόλλησης (ζώνη τήξης) Θερμικά επηρεασμένη ζώνη (ζώνη μετασχηματισμών σε στερεή κατάσταση) Μέταλλο βάσης (ανεπηρέαστο υλικό)

Διαβάστε περισσότερα

ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ

ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ 1. ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΚΕ (α) Ανθρακούχοι και κραματωμένοι χάλυβες (β) Χυτοκράματα (γ) Ταχυχάλυβες (δ) Σκληρομέταλλα (ε) Κεραμικά υλικά (στ) Βιομηχανικός αδάμας (ζ) Συνθετικά υπέρσκληρα

Διαβάστε περισσότερα

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.

Διαβάστε περισσότερα

Φάσεις και δομές στα σιδηρούχα κράματα. Το Διάγραμμα ισορροπίας των φάσεων Fe - C

Φάσεις και δομές στα σιδηρούχα κράματα. Το Διάγραμμα ισορροπίας των φάσεων Fe - C Φάσεις και δομές στα σιδηρούχα κράματα Το Διάγραμμα ισορροπίας των φάσεων Fe - C To ΔΙΦ Fe C (1) Mε συνεχή γραμμή το μετασταθές ΔΙΦ Fe-C ή διάγραμμα Fe Fe3C (σιδήρου σεμεντίτη). Στην οριζόντια των περιεκτικοτήτων

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 06 Μετρήσεις Σκληρότητας Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1

Διαβάστε περισσότερα

10. Υλικά κοπτικών εργαλείων

10. Υλικά κοπτικών εργαλείων 10. Υλικά κοπτικών εργαλείων Διακρίνονται σε έξι κατηγορίες : ανθρακούχοι χάλυβες με μικρές προσμίξεις που δεν χρησιμοποιούνται πλέον σοβαρά, ταχυχάλυβες, σκληρομέταλλα, κεραμικά, CBN και διαμάντι. Ταχυχάλυβες

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ 1. ΕΙΣΑΓΩΓΗ 2. ΚΑΤΑΣΚΕΥΗ

ΠΕΡΙΛΗΨΗ 1. ΕΙΣΑΓΩΓΗ 2. ΚΑΤΑΣΚΕΥΗ ΜΕΛΕΤΗ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ ΕΜΒΑΠΤΙΣΜΕΝΟΥ ΣΕ ΟΧΕΙΟ ΑΠΟΘΗΚΕΥΣΗΣ ΗΛΙΑΚΟΥ ΘΕΡΜΟΣΙΦΩΝΑ. Ν. Χασιώτης, Ι. Γ. Καούρης, Ν. Συρίµπεης. Τµήµα Μηχανολόγων & Αεροναυπηγών Μηχανικών, Πανεπιστήµιο Πατρών 65 (Ρίο) Πάτρα.

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ 1 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ Δηµοκρίτειο Πανεπιστήµιο Θράκης Πολυτεχνική Σχολή Τµήµα Μηχανικών Παραγωγής & Διοίκησης Τοµέας Υλικών, Διεργασιών και Μηχανολογίας Αναπλ.

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Εργαστήριο Μεταλλογνωσίας Τομέας Μεταλλουργίας & Τεχνολογίας Υλικών Σχολή Μηχανικών Μεταλλείων Μεταλλουργών

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Εργαστήριο Μεταλλογνωσίας Τομέας Μεταλλουργίας & Τεχνολογίας Υλικών Σχολή Μηχανικών Μεταλλείων Μεταλλουργών ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Εργαστήριο Μεταλλογνωσίας Τομέας Μεταλλουργίας & Τεχνολογίας Υλικών Σχολή Μηχανικών Μεταλλείων Μεταλλουργών ΜΕΤΑΛΛΟΚΕΡΑΜΙΚΕΣ ΕΠΙΚΑΛΥΨΕΙΣ ΘΕΡΜΙΚΟΥ ΨΕΚΑΣΜΟΥ ΠΛΑΣΜΑΤΟΣ ΣΕ ΑΝΟΞΕΙΔΩΤΟ

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ)

ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) Οι ηλεκτρικές εφαρµογές του αλουµινίου εκµεταλλεύονται πρώτιστα την πολύ καλή ηλεκτρική αγωγιµότητα (χαµηλή ειδική αντίσταση) του µετάλλου,

Διαβάστε περισσότερα

ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ

ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ Άσκηση.1. Εισαγωγή.. Μέθοδος Brinell.3. Μέθοδος Rockwell.4. Μέθοδος Vickers.5. Συσχέτιση αριθμών σκληρότητας.6. Πειραματικό μέρος ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ.1. ΕΙΣΑΓΩΓΗ Η σκληρότητα των υλικών είναι

Διαβάστε περισσότερα

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials, Third Edition, Pearson Education, 2007 1 Κεραµικάκαιγυαλιά Τα

Διαβάστε περισσότερα

ΣΦΑΛΜΑΤΑ ΣΤΕΡΕΟΠΟΙΗΣΗΣ ΚΑΙ ΧΥΤΕΥΣΕΩΝ. Πορώδες αερίων

ΣΦΑΛΜΑΤΑ ΣΤΕΡΕΟΠΟΙΗΣΗΣ ΚΑΙ ΧΥΤΕΥΣΕΩΝ. Πορώδες αερίων ΣΦΑΛΜΑΤΑ ΣΤΕΡΕΟΠΟΙΗΣΗΣ ΚΑΙ ΧΥΤΕΥΣΕΩΝ Πορώδες αερίων Πορώδες που προέρχεται από αέρια διαλυμένα στο υγρό τα οποία εκροφώνται κατά τη στερεοποίηση λόγω μικρής διαλύτότητας. Κυρίως υδρογόνο είναι το αέριο

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης. ΕργαστηριακήΆσκηση 6 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης. ΕργαστηριακήΆσκηση 6 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης ΕργαστηριακήΆσκηση 6 η Σκοπός Σκοπός του πειράµατος είναι να κατανοηθούν οι αρχές του πειράµατος κρούσης οπροσδιορισµόςτουσυντελεστήδυσθραυστότητας ενόςυλικού. Η δοκιµή, είναι

Διαβάστε περισσότερα

ΕΠΙΔΡΑΣΗ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΜΙΚΡΟ-ΦΡΑΙΖΑΡΙΣΜΑ Al 7075-T6

ΕΠΙΔΡΑΣΗ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΜΙΚΡΟ-ΦΡΑΙΖΑΡΙΣΜΑ Al 7075-T6 ΕΠΙΔΡΑΣΗ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΜΙΚΡΟ-ΦΡΑΙΖΑΡΙΣΜΑ Al 7075-T6 1 2 Μικρο-φραιζάρισμα Τραχύτητα Τοπομορφία επιφάνειας Εξοπλισμός πειραμάτων Σχεδιασμός πειραμάτων Αποτελέσματα Συμπεράσματα Δομή παρουσίασης

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΚΡΑΜΑΤΑ Καθαρές ουσίες είναι τα στοιχεία και οι χημικές ενώσεις. Τα μίγματα προέρχονται από ανάμιξη δύο τουλάχιστον καθαρών ουσιών και διακρίνονται σε ομογενή

Διαβάστε περισσότερα

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Περιεχόμενα Σχήμα 1 οκίμια εφελκυσμού

Διαβάστε περισσότερα

Επίδραση των παραμέτρων συγκόλλησης Laser, φύλλων λαμαρίνας ωστενιτικού ανοξείδωτου χάλυβα, στη μικροδομή και τις ιδιότητές τους.

Επίδραση των παραμέτρων συγκόλλησης Laser, φύλλων λαμαρίνας ωστενιτικού ανοξείδωτου χάλυβα, στη μικροδομή και τις ιδιότητές τους. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ Επίδραση των παραμέτρων συγκόλλησης Laser, φύλλων λαμαρίνας ωστενιτικού ανοξείδωτου χάλυβα, στη μικροδομή και τις ιδιότητές τους. ΔΙΑΤΜΗΜΑΤΙΚΟ

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών Ενότητα 2: Θεωρία Μέρος 2 ο Δρ Κάρμεν Μεντρέα Τμήμα Μηχανολόγων Μηχανικών Τ.Ε.

Διαβάστε περισσότερα

Μελέτη Μηχανισµών Αστοχίας Μεταλλικού ίσκου Πέδησης

Μελέτη Μηχανισµών Αστοχίας Μεταλλικού ίσκου Πέδησης Μελέτη Μηχανισµών Αστοχίας Μεταλλικού ίσκου Πέδησης Π. Μπουρνέλης 1, Α. Τσολάκης 1, Π. Ψυλλάκη 1,*, Γ. Πανταζόπουλος 2, Α. Βαζδιρβανίδης 2,. Κάραλης 3 1 Τµήµα Μηχανολογίας, Σ.Τ.ΕΦ./ Τ.Ε.Ι. Πειραιά, Θηβών

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ H παρούσα Διδακτορική Διατριβή περιλαμβάνει συστηματική μελέτη για την ανάπτυξη τριοδικού καταλυτικού μετατροπέα (TWC) που να επιδεικνύει

Διαβάστε περισσότερα

Φυσικές & Μηχανικές Ιδιότητες

Φυσικές & Μηχανικές Ιδιότητες Μάθημα 5 ο Ποιες είναι οι Ιδιότητες των Υλικών ; Φυσικές & Μηχανικές Ιδιότητες Κατεργαστικότητα & Αναφλεξιμότητα Εφελκυσμός Θλίψη Έλεγχοι των Υλικών Φορτίσεις -1 ιάτμηση Στρέψη Έλεγχοι των Υλικών Φορτίσεις

Διαβάστε περισσότερα

Σκοπός της εργασίας Ποιότητα επιφάνειας και επιφανειακή τραχύτητα Είδη φραιζαρίσματος Διαδικασία πειραμάτων Αποτελέσματα Συμπεράσματα

Σκοπός της εργασίας Ποιότητα επιφάνειας και επιφανειακή τραχύτητα Είδη φραιζαρίσματος Διαδικασία πειραμάτων Αποτελέσματα Συμπεράσματα ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΕΡΓΑΣΙΑ ΠΟΛΥΑΞΟΝΙΚΩΝ ΕΠΙΦΑΝΕΙΩΝ ΜΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ CAD/CAM NX Καθ. Αριστομένης Αντωνιάδης Καθ. Νικόλαος Μπιλάλης Καθ. Γεώργιος Σταυρουλάκης Αντωνίου Μαρία Πολυτεχνείο Κρήτης Χανιά

Διαβάστε περισσότερα

Επιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια

Επιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια Επιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια Κ.Γ. Τρέζος, Θ. Βασιλόπουλος, Εργαστήριο Ωπλισµένου Σκυροδέµατος Ε.Μ.Π Σ. Μουγιάκος, Εργαστήριο Μετάλλων ΚΕ Ε. Λέξεις κλειδιά:

Διαβάστε περισσότερα

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.).

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.). ΔΙΕΛΑΣΗ Κατά τη διέλαση (extrusion) το τεμάχιο συμπιέζεται μέσω ενός εμβόλου μέσα σε μεταλλικό θάλαμο, στο άλλο άκρο του οποίου ευρίσκεται κατάλληλα διαμορφωμένη μήτρα, και αναγκάζεται να εξέλθει από το

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Θεματική Ενότητα 4: Διαδικασίες σε υψηλές θερμοκρασίες Τίτλος: Διαδικασίες μετασχηματισμού των φάσεων Ονόματα Καθηγητών: Κακάλη Γλυκερία, Ρηγοπούλου Βασιλεία Σχολή Χημικών

Διαβάστε περισσότερα

Εικόνα 2: Ηλεκτρονική σύστηµα ελέγχου παραγωγής τροποποιηµένης ασφάλτου / ασφαλτοµίγµατος

Εικόνα 2: Ηλεκτρονική σύστηµα ελέγχου παραγωγής τροποποιηµένης ασφάλτου / ασφαλτοµίγµατος Εικόνα 2: Ηλεκτρονική σύστηµα ελέγχου παραγωγής τροποποιηµένης ασφάλτου / ασφαλτοµίγµατος Η επιλογή της κοκκοµετρικής διαβάθµισης των αδρανών για τη σύνθεση του ασφαλτοµίγµατος έγινε µε όρια που προέκυψαν

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 7 ΜΟΡΦΟΠΟΙΗΣΗ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΩΝ «Κατασκευή δοκιμίων από αλούμινα και μετρήσεις μηχανικών ιδιοτήτων»

ΑΣΚΗΣΗ 7 ΜΟΡΦΟΠΟΙΗΣΗ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΩΝ «Κατασκευή δοκιμίων από αλούμινα και μετρήσεις μηχανικών ιδιοτήτων» ΑΣΚΗΣΗ 7 ΜΟΡΦΟΠΟΙΗΣΗ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΩΝ «Κατασκευή δοκιμίων από αλούμινα και μετρήσεις μηχανικών ιδιοτήτων» Σύνθετα Βιολογικά υλικά Πολυμερή ΥΛΙΚΑ Μέταλλα Ελατά Όλκιμα Κεραμικά Τσιμέντο Γύψος Συνδετικά Κεραμικά

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Ατέλειες, διαταραχές και σχέση τους με τις μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) μικτή διαταραχή διαταραχή κοχλία

Διαβάστε περισσότερα

ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος.

ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος. 47 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Χηµικές ενώσεις χαρακτηριστικό των οποίων είναι ο µεταλλικός δεσµός. Είναι καλοί αγωγοί της θερµότητας και του ηλεκτρισµού και όταν στιλβωθούν αντανακλούν το

Διαβάστε περισσότερα

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων ΜΕΤΑΛΛΑ 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων 1. ΓΕΝΙΚΑ Τα μέταλλα παράγονται, κυρίως, από τις διάφορες ενώσεις τους, οι οποίες βρίσκονται στη φύση με τη μορφή μεταλλευμάτων. Τα

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΘΕΡΜΟΤΗΤΑΣ ΜΕΤΑΦΟΡΑ ΘΕΡΜΟΤΗΤΑΣ Ι ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΘΕΡΜΟΤΗΤΑΣ ΜΕΤΑΦΟΡΑ ΘΕΡΜΟΤΗΤΑΣ Ι ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΘΕΡΜΟΤΗΤΑΣ ΜΕΤΑΦΟΡΑ ΘΕΡΜΟΤΗΤΑΣ Ι ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ ΘEMA ο Επίπεδο κατακόρυφο σώµα από αλουµίνιο, µήκους 430 mm, ύψους 60 mm και πάχους

Διαβάστε περισσότερα

ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΕΠΙΛΟΓΗΣ ΥΛΙΚΟΥ

ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΕΠΙΛΟΓΗΣ ΥΛΙΚΟΥ ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΕΠΙΛΟΓΗΣ ΥΛΙΚΟΥ Τελική Χρήση/ Περιβάλλον λειτουργίας* Σχεδιασµός Μηχανολογική σχεδίαση Μεµονωµένα εξαρτήµατα Συνολική κατασκευή Επιλογή υλικού Κατασκευή Μορφοποίηση µερών Μηχανουργική κατεργασία

Διαβάστε περισσότερα

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Ιούνιος 2016-(Καθ. Β.Ζασπάλης) ΤΕΣΤ ΑΞΙΟΛΟΓΗΣΗΣ ΜΕΤΑΦΟΡΑ ΑΠΟΤΕΛΕΣΜΑΤΩΝ

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 04 Επιμετάλλωση Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 Διάβρωση Διάβρωση

Διαβάστε περισσότερα

Μελέτη της Μικροδοµής και της Αντιτριβικής Συµπεριφοράς Επιγοµώσεων Σκαπτικών Άκρων

Μελέτη της Μικροδοµής και της Αντιτριβικής Συµπεριφοράς Επιγοµώσεων Σκαπτικών Άκρων Μελέτη της Μικροδοµής και της Αντιτριβικής Συµπεριφοράς Επιγοµώσεων Σκαπτικών Άκρων Ν.Γ. Χαϊδεµενόπουλος, Π.Π. Ψυλλάκη Εργαστήριο Τριβολογίας, Τµήµα Μηχανολογίας, ΣΤΕΦ/ ΤΕΙ Πειραιά, Θηβών 250 & Π. Ράλλη,

Διαβάστε περισσότερα

γενικη θερμανσεων ΓΚΡΟΥΠ ΑΕ Τεχνική περιγραφή ECLIPSE2 Rev.01 05/19 1. Σωλήνες κενού διπλού τοιχώµατος άµεσης εκροής µε χαλκοσωλήνα U

γενικη θερμανσεων ΓΚΡΟΥΠ ΑΕ Τεχνική περιγραφή ECLIPSE2 Rev.01 05/19 1. Σωλήνες κενού διπλού τοιχώµατος άµεσης εκροής µε χαλκοσωλήνα U Ηλιακός συλλέκτης Pleion Eclipse2, τύπου κενού άµεσης εκροής (direct flow) µε πατενταρισµένο σύστηµα αυτόµατης σκίασης και ενσωµατωµένο επίπεδο ανακλαστήρα Βασικά χαρακτηριστικά 1. Σωλήνες κενού διπλού

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 98 ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ Με τον όρο επιμετάλλωση εννοούμε τη δημιουργία ενός στρώματος μετάλλου πάνω στο μέταλλο βάσης για την προσθήκη ορισμένων επιθυμητών ιδιοτήτων. Οι ιδιότητες

Διαβάστε περισσότερα

ΣΤΕΡΕΕΣ ΜΟΡΦΕΣ ΧΟΡΗΓΗΣΗΣ ΑΙΘΕΡΙΩΝ ΕΛΑΙΩΝ

ΣΤΕΡΕΕΣ ΜΟΡΦΕΣ ΧΟΡΗΓΗΣΗΣ ΑΙΘΕΡΙΩΝ ΕΛΑΙΩΝ ΣΤΕΡΕΕΣ ΜΟΡΦΕΣ ΧΟΡΗΓΗΣΗΣ ΑΙΘΕΡΙΩΝ ΕΛΑΙΩΝ http://www.ypaithros.gr/kalliergeia-me-prooptikh-h-riganh/ http://www.bostanistas.gr/?i=bostanistas.el.article&id=3551 http://www.ethnos.gr/ epaggelmatikes_eukairies/arthro/

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ ΜΟΝΑ ΑΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΑΡΜΑΡΩΝ. Γεώργιος Σ. Νικολαΐδης

ΑΞΙΟΠΟΙΗΣΗ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ ΜΟΝΑ ΑΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΑΡΜΑΡΩΝ. Γεώργιος Σ. Νικολαΐδης Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης Πολυτεχνική Σχολή Τµήµα Χηµικών Μηχανικών Εργαστήριο Τεχνολογίας Χηµικών Εγκαταστάσεων ΑΞΙΟΠΟΙΗΣΗ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ ΜΟΝΑ ΑΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΑΡΜΑΡΩΝ Γεώργιος Σ. Νικολαΐδης

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΤΟΧΗΣ ΤΩΝ ΥΛΙΚΩΝ ΣΕ ΤΡΙΒΗ

ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΤΟΧΗΣ ΤΩΝ ΥΛΙΚΩΝ ΣΕ ΤΡΙΒΗ ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΤΟΧΗΣ ΤΩΝ ΥΛΙΚΩΝ ΣΕ ΤΡΙΒΗ 65 ΤΡΙΒΗ ΕΙΣΑΓΩΓΗ Αντοχή σε τριβή ονομάζεται το μέτρο ικανότητας για αντίσταση που προβάλλουν τα υλικά όταν καταπονούνται σε τριβή. Υλικά :-Επιστρώσεις δαπέδων -

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε

Διαβάστε περισσότερα

Χ Ρ Η Σ Η Α Ν Α Σ Τ Ο Λ Ε Ω Ν Ι Α Β Ρ Ω Σ Η Σ Γ Ι Α Τ Η Ν Π Ρ Ο Σ Τ Α Σ Ι Α Τ Ο Υ Χ Α Λ Υ Β Α Σ Ε Κ Ο Ν Ι Α Μ Α Τ Α

Χ Ρ Η Σ Η Α Ν Α Σ Τ Ο Λ Ε Ω Ν Ι Α Β Ρ Ω Σ Η Σ Γ Ι Α Τ Η Ν Π Ρ Ο Σ Τ Α Σ Ι Α Τ Ο Υ Χ Α Λ Υ Β Α Σ Ε Κ Ο Ν Ι Α Μ Α Τ Α ΧΡΗΣΗ ΑΝΑΣΤΟΛΕΩΝ ΙΑΒΡΩΣΗΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΧΑΛΥΒΑ ΣΕ ΚΟΝΙΑΜΑΤΑ Η τεχνική των SG είναι µία εργαστηριακή µέθοδος επιταχυνόµενης δοκιµής, χρήσιµη για γρήγορη εκτίµηση της διάβρωσης των σιδηροπλισµών

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΕΣ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ

ΚΑΤΕΡΓΑΣΙΕΣ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ 1. Τεχνολογικά χαρακτηριστικά ΚΑΤΕΡΓΑΣΙΕΣ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ Βασικοί συντελεστές της κοπής (Σχ. 1) Κατεργαζόμενο τεμάχιο (ΤΕ) Κοπτικό εργαλείο (ΚΕ) Απόβλιττο (το αφαιρούμενο υλικό) Το ΚΕ κινείται σε σχέση

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ

ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Post Doc Researcher, Chemist Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology

Διαβάστε περισσότερα

Φερριτικές μικροδομές στους υποευτηκτοειδείς χάλυβες. Ρόλος της ταχύτητας ψύξης στην ανάπτυξη της μορφολογίας τους

Φερριτικές μικροδομές στους υποευτηκτοειδείς χάλυβες. Ρόλος της ταχύτητας ψύξης στην ανάπτυξη της μορφολογίας τους Φερριτικές μικροδομές στους υποευτηκτοειδείς χάλυβες Ρόλος της ταχύτητας ψύξης στην ανάπτυξη της μορφολογίας τους Φερρίτης στους υποευτηκτοειδείς χάλυβες Σύμφωνα με το ΔΙΦ ο ωστενίτης μετασχηματίζεται

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Ερπυσμού. ΕργαστηριακήΆσκηση 4 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Ερπυσμού. ΕργαστηριακήΆσκηση 4 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Ερπυσμού ΕργαστηριακήΆσκηση 4 η Σκοπός Σκοπός του πειράµατος είναι ο πειραµατικός προσδιορισµός της καµπύλης ερπυσµού, υπό σταθερό εξωτερικό φορτίο και ελεγχοµένη θερµοκρασία εκτέλεσης

Διαβάστε περισσότερα

Μελέτη προβλημάτων ΠΗΙ λόγω λειτουργίας βοηθητικών προωστήριων μηχανισμών

Μελέτη προβλημάτων ΠΗΙ λόγω λειτουργίας βοηθητικών προωστήριων μηχανισμών «ΔιερΕΥνηση Και Aντιμετώπιση προβλημάτων ποιότητας ηλεκτρικής Ισχύος σε Συστήματα Ηλεκτρικής Ενέργειας (ΣΗΕ) πλοίων» (ΔΕΥ.Κ.Α.Λ.Ι.ΩΝ) πράξη ΘΑΛΗΣ-ΕΜΠ, πράξη ένταξης 11012/9.7.2012, MIS: 380164, Κωδ.ΕΔΕΙΛ/ΕΜΠ:

Διαβάστε περισσότερα

3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε

Διαβάστε περισσότερα

ΥΔΡΑΥΛΙΚΕΣ ΑΠΩΛΕΙΕΣ ΚΑΤΑ ΤΗΝ ΡΟΗ ΝΕΡΟΥ ΣΕ ΚΛΕΙΣΤΟ ΑΓΩΓΟ

ΥΔΡΑΥΛΙΚΕΣ ΑΠΩΛΕΙΕΣ ΚΑΤΑ ΤΗΝ ΡΟΗ ΝΕΡΟΥ ΣΕ ΚΛΕΙΣΤΟ ΑΓΩΓΟ Α.Ε.Ι. ΠΕΙΡΑΙΑ Τ.Τ. ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΡΕΥΣΤΩΝ 8 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΥΔΡΑΥΛΙΚΕΣ ΑΠΩΛΕΙΕΣ ΚΑΤΑ ΤΗΝ ΡΟΗ ΝΕΡΟΥ ΣΕ ΚΛΕΙΣΤΟ ΑΓΩΓΟ Σκοπός του πειράματος είναι να μελετηθεί

Διαβάστε περισσότερα

ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 5: ΜΕΤΑΛΛΑ ΚΑΙ ΚΡΑΜΑΤΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ

ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 5: ΜΕΤΑΛΛΑ ΚΑΙ ΚΡΑΜΑΤΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ Ενότητα 5: ΜΕΤΑΛΛΑ ΚΑΙ ΚΡΑΜΑΤΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

Υλικά κοπτικών εργαλείων

Υλικά κοπτικών εργαλείων Υλικά κοπτικών εργαλείων Κατηγοριoποίηση Ταχυχάλυβες Σκληρομέταλλα Κεραμικά Διαμάντι 09 Γ.Βοσνιάκος Υλικά κοπτικών εργαλείων - ΕΜΤ Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons

Διαβάστε περισσότερα

ΑΝΑΝΕΩΣΙΜΕΣ ΠΗΓΕΣ ΕΝΕΡΓΕΙΑΣ

ΑΝΑΝΕΩΣΙΜΕΣ ΠΗΓΕΣ ΕΝΕΡΓΕΙΑΣ Περιβάλλον και συμπεριφορά ΑΝΑΝΕΩΣΙΜΕΣ ΠΗΓΕΣ ΕΝΕΡΓΕΙΑΣ Δρ Κώστας Αθανασίου Επίκουρος Καθηγητής Εργαστήριο Μη-συμβατικών Πηγών Ενέργειας Τμ. Μηχανικών Περιβάλλοντος Δημοκρίτειο Πανεπιστήμιο Θράκης Τηλ.

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ - 2017 Β3. Κόπωση Υλικών Κώστας Γαλιώτης, καθηγητης Τμήματος Χημικών Μηχανικών galiotis@chemeng.upatras.gr Β3. Κόπωση/Μηχανική Υλικών 1 Εισαγωγή (1/2) Η κόπωση είναι μία μορφή αστοχίας

Διαβάστε περισσότερα

3 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ

3 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 3.1 3 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΛΕΤΗ ΤΗΣ ΤΡΙΒΗΣ 3.1. Θεωρίες περί τριβής Οι θεωρίες για τη φύση της τριβής έχουν μεταβάλλονται, καθώς η γνώση του ανθρώπου για τη φύση των στερεών σωμάτων συμπληρώνεται και

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ

ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ Διευθυντής: Διονύσιος-Ελευθ. Π. Μάργαρης, Αναπλ. Καθηγητής ΕΡΓΑΣΤΗΡΙΑΚΗ

Διαβάστε περισσότερα

Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού. Στοιχεία συγκολλήσεων

Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού. Στοιχεία συγκολλήσεων Ποιότητα συγκολλήσεων Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού Νοε-14 Γ.Βοσνιάκος Στοιχεία συγκολλήσεων Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons και δημιουργήθηκε

Διαβάστε περισσότερα

7 η 8 η ΕργαστηριακήΆσκηση ΕΦΑΡΜΟΓΕΣ ΥΓΡΗΣ ΛΙΠΑΝΣΗΣ ΣΕ Ε ΡΑΝΑ

7 η 8 η ΕργαστηριακήΆσκηση ΕΦΑΡΜΟΓΕΣ ΥΓΡΗΣ ΛΙΠΑΝΣΗΣ ΣΕ Ε ΡΑΝΑ 7 η 8 η ΕργαστηριακήΆσκηση ΕΦΑΡΜΟΓΕΣ ΥΓΡΗΣ ΛΙΠΑΝΣΗΣ ΣΕ Ε ΡΑΝΑ ΠΕΡΙ ΛΙΠΑΝΣΗΣ ΚΑΙ ΣΧΕΤΙΚΩΝ ΜΗΧΑΝΙΣΜΩΝ ΑΚΤΙΝΙΚΑ Ε ΡΑΝΑ ΟΛΙΣΘΗΣΗΣ ΩΣΤΙΚΑ Ε ΡΑΝΑ ΟΛΙΣΘΗΣΗΣ Εργαστήριο Τριβολογίας Ιούνιος 2011 Αθανάσιος Μουρλάς

Διαβάστε περισσότερα

ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑΔΩΝ Τ.Ε.Ι «ΑΡΧΙΜΗΔΗΣ»

ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑΔΩΝ Τ.Ε.Ι «ΑΡΧΙΜΗΔΗΣ» ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑΔΩΝ Τ.Ε.Ι «ΑΡΧΙΜΗΔΗΣ» ΥΠΟΕΡΓΟ 2 «Μετροτεχνική Ανάλυση και παρακολούθηση σε πραγματικό χρόνο κατεργασιών πολυαξονικού φραιζαρίσματος με χρήση πολλαπλών αισθητηρίων και κατάλληλο

Διαβάστε περισσότερα

ΘΕΩΡΗΤΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΑΠΟΔΟΣΗΣ ΑΝΑΚΛΑΣΤΙΚΩΝ ΥΛΙΚΩΝ

ΘΕΩΡΗΤΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΑΠΟΔΟΣΗΣ ΑΝΑΚΛΑΣΤΙΚΩΝ ΥΛΙΚΩΝ ΘΕΩΡΗΤΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΝ ΑΠΟΔΟΣΗΣ ΤΩΝ ΑΝΑΚΛΑΣΤΙΚΩΝ ΥΛΙΚΩΝ MONOSTOP THERMO ΚΑΙ MONOSTOP THERMO ROOF ΤΗΣ ΕΤΑΙΡΕΙΑΣ BERLING ΣΤΟΝ ΚΤΙΡΙΑΚΟ ΤΟΜΕΑ Ιούλιος 2015 ΘΕΩΡΗΤΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΝ ΑΠΟΔΟΣΗΣ ΤΩΝ ΑΝΑΚΛΑΣΤΙΚΩΝ

Διαβάστε περισσότερα

Κατηγορίες Αντιστατών. Σταθεροί Ροοστάτες (µεταβλητοί) Ποτενσιόµετρα (µεταβλητοί)

Κατηγορίες Αντιστατών. Σταθεροί Ροοστάτες (µεταβλητοί) Ποτενσιόµετρα (µεταβλητοί) Κατηγορίες Αντιστατών Σταθεροί Ροοστάτες (µεταβλητοί) Ποτενσιόµετρα (µεταβλητοί) 1 Παράµετροι Αντιστατών Τιµή Ισχύς Ανοχή Θερµοκρασιακός συντελεστής αντίστασης Θόρυβος Χρόνος ζωής 2 Τύποι Αντιστατών Οι

Διαβάστε περισσότερα

1 η ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΑΠΛΟ ΤΟΙΧΩΜΑ

1 η ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΑΠΛΟ ΤΟΙΧΩΜΑ ΑEI ΠΕΙΡΑΙΑ (ΤΤ) ΣΤΕΦ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ-ΜΗΧΑΝΙΚΩΝ ΤΕ ΕΡΓ. ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ 1 η ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΑΠΛΟ ΤΟΙΧΩΜΑ Σκοπός της άσκησης Η κατανόηση της χρήσης της εξίσωσης Fourier

Διαβάστε περισσότερα

ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Είναι ο αποχωρισµός τµήµατος ελάσµατος κατά µήκος µιας ανοικτής ή κλειστής γραµµής µέσω κατάλληλου εργαλείου (Σχ. 1). Το εργαλείο απότµησης αποτελείται από το έµβολο

Διαβάστε περισσότερα

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Παρασκευή Στηριγμένων Καταλυτών. 2. Χαρακτηρισμός Καταλυτών

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Παρασκευή Στηριγμένων Καταλυτών. 2. Χαρακτηρισμός Καταλυτών ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Παρασκευή Στηριγμένων Καταλυτών 2. Χαρακτηρισμός Καταλυτών Παρασκευή Στηριγμένων Καταλυτών Τεχνικές Εμποτισμού Ξηρός Εμποτισμός Υγρός Εμποτισμός Απλός Εμποτισμός Εναπόθεση - Καθίζηση

Διαβάστε περισσότερα

Λέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας

Λέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας Επίδραση της θερµοκρασίας του δοκιµίου στα µηχανικά χαρακτηριστικά ανακυκλωµένων µε τσιµέντο µιγµάτων θραυστού αµµοχάλικου και φρεζαρισµένου ασφαλτοµίγµατος Σ. Κόλιας Αν. Καθηγητής ΕΜΠ Ε. Μαχαίρας, Μ.

Διαβάστε περισσότερα

Ελληνική Μεταλλουργική Εταιρεία

Ελληνική Μεταλλουργική Εταιρεία 2o ΠΑΝΕΛΛΗΝΙΟ ΣΥΝΕΔΡΙΟ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ Ανακοίνωση και πρόσκληση Υποβολής Εργασιών Ε.Μ.Π. Ζωγράφου 25 26 Νοεμβρίου 2004 Οργάνωση Εθνικό Μετσόβιο Πολυτεχνείο 1. Εργαστήριο Μεταλλογνωσίας Σχολής Μηχανικών

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΟΣ ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΑΠΟΛΗΞΗΣ (BURR) ΣΕ ΚΑΤΕΡΓΑΣΙΕΣ ΙΑΤΡΗΣΗΣ EN AW 2007

ΜΕΛΕΤΗ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΟΣ ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΑΠΟΛΗΞΗΣ (BURR) ΣΕ ΚΑΤΕΡΓΑΣΙΕΣ ΙΑΤΡΗΣΗΣ EN AW 2007 ΜΕΛΕΤΗ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΟΣ ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΑΠΟΛΗΞΗΣ (BURR) ΣΕ ΚΑΤΕΡΓΑΣΙΕΣ ΙΑΤΡΗΣΗΣ EN AW 2007 Καθ. Αριστομένης Αντωνιάδης Καθ. Νικόλαος Μπιλάλης Καθ. Γεώργιος Σταυρουλάκης Ιωάννης Μαρακάκης Πολυτεχνείο

Διαβάστε περισσότερα

Παραγωγή Κυβολίθων Πεζοδρόµησης µε χρήση Ιπτάµενης Τέφρας Πτολεµαϊδας

Παραγωγή Κυβολίθων Πεζοδρόµησης µε χρήση Ιπτάµενης Τέφρας Πτολεµαϊδας Ινστιτούτο Τεχνολογίας & Εφαρµογών Στερεών Καυσίµων Ηµερίδα: «K-clusters / Ανάπτυξη νέων προϊόντων µε τη χρήση Ιπτάµενης Τέφρας στη. Μακεδονία» Πέµπτη 28 Σεπτεµβρίου 2006, ΤΕΕ. Μακεδονίας Παραγωγή Κυβολίθων

Διαβάστε περισσότερα

6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ

6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6-1 6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6.1. ΙΑ ΟΣΗ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Πολλές βιοµηχανικές εφαρµογές των πολυµερών αφορούν τη διάδοση της θερµότητας µέσα από αυτά ή γύρω από αυτά. Πολλά πολυµερή χρησιµοποιούνται

Διαβάστε περισσότερα
