1 Ηλεκτρομειωτήρες \ Βιομηχανικοί μειωτήρες \ Ηλεκτρονικά κινητήριων μηχανισμών \ Αυτοματισμοί \ Υπηρεσίες Σύστημα I/O για MOVI-PLC Έκδοση 0/00 0 / EL Εγχειρίδιο

2 SEW-EURODRIVE Driving the world

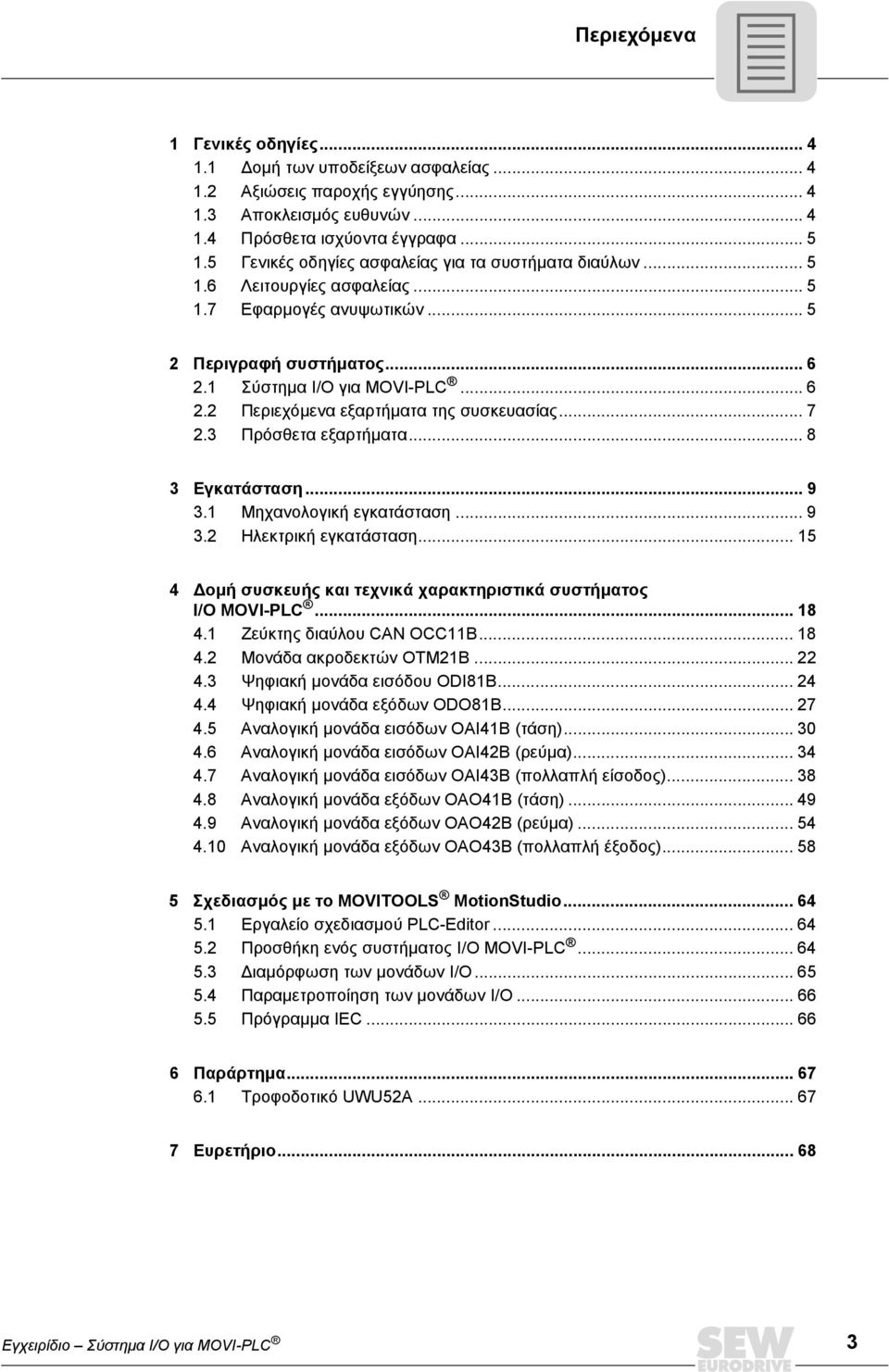

3 Περιεχόμενα Γενικές οδηγίες.... Δομή των υποδείξεων ασφαλείας.... Αξιώσεις παροχής εγγύησης.... Αποκλεισμός ευθυνών.... Πρόσθετα ισχύοντα έγγραφα.... Γενικές οδηγίες ασφαλείας για τα συστήματα διαύλων.... Λειτουργίες ασφαλείας.... Εφαρμογές ανυψωτικών... Περιγραφή συστήματος.... Σύστημα I/O για MOVI-PLC.... Περιεχόμενα εξαρτήματα της συσκευασίας.... Πρόσθετα εξαρτήματα... Εγκατάσταση.... Μηχανολογική εγκατάσταση.... Ηλεκτρική εγκατάσταση... Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC.... Ζεύκτης διαύλου CAN OCCB.... Μονάδα ακροδεκτών OTMB.... Ψηφιακή μονάδα εισόδου ODIB.... Ψηφιακή μονάδα εξόδων ODOB.... Αναλογική μονάδα εισόδων OAIB (τάση) Αναλογική μονάδα εισόδων OAIB (ρεύμα).... Αναλογική μονάδα εισόδων OAIB (πολλαπλή είσοδος).... Αναλογική μονάδα εξόδων OAOB (τάση).... Αναλογική μονάδα εξόδων OAOB (ρεύμα)....0 Αναλογική μονάδα εξόδων OAOB (πολλαπλή έξοδος)... Σχεδιασμός με το MOVITOOLS MotionStudio.... Εργαλείο σχεδιασμού PLC-Editor.... Προσθήκη ενός συστήματος I/O MOVI-PLC.... Διαμόρφωση των μονάδων I/O.... Παραμετροποίηση των μονάδων I/O.... Πρόγραμμα IEC... Παράρτημα.... Τροφοδοτικό UWUA... Ευρετήριο... Εγχειρίδιο Σύστημα I/O για MOVI-PLC

4 Γενικές οδηγίες Δομή των υποδείξεων ασφαλείας Γενικές οδηγίες. Δομή των υποδείξεων ασφαλείας Οι υποδείξεις ασφαλείας αυτού του εγχειριδίου έχουν δομηθεί με τον εξής τρόπο: Σύμβολο ΛΕΞΗ ΣΗΜΑΝΣΗΣ! Είδος κινδύνου και η πηγή του. Πιθανές συνέπειες σε περίπτωση μη τήρησης. Μέτρα για την αποφυγή κινδύνου. Σύμβολο Λέξη σήμανσης Σημασία Συνέπειες από τη μη τήρηση Παράδειγμα: ΚΙΝΔΥΝΟΣ! Άμεσος κίνδυνος Θάνατος ή σοβαρές σωματικές βλάβες Γενικός κίνδυνος Προειδοποίηση! Ενδεχόμενη, επικίνδυνη κατάσταση Θάνατος ή σοβαρές σωματικές βλάβες Συγκεκριμένος κίνδυνος, π.χ. ηλεκτροπληξία ΠΡΟΣΟΧΗ! Ενδεχόμενη, επικίνδυνη κατάσταση Ελαφριές σωματικές βλάβες ΣΤΟΠ! Ενδεχόμενες υλικές ζημιές Ζημιά στο σύστημα κίνησης ή στο περιβάλλον λειτουργίας του ΥΠΟΔΕΙΞΗ Χρήσιμη υπόδειξη ή συμβουλή. Διευκολύνει το χειρισμό του συστήματος κίνησης.. Αξιώσεις παροχής εγγύησης Προϋπόθεση για την ομαλή λειτουργία και την ικανοποίηση όλων των τυχόν αξιώσεων επί της ευθύνης αποκατάστασης βλαβών, είναι η τήρηση των εγγράφων MOVI-PLC. Για αυτό πριν αρχίσετε να εργάζεστε με τη συσκευή διαβάστε προσεκτικά τις οδηγίες στο εγχειρίδιο! Βεβαιωθείτε ότι οι οδηγίες λειτουργίας είναι διαθέσιμες σε ευανάγνωστη μορφή στους υπεύθυνους της εγκατάστασης και λειτουργίας, καθώς και στα άτομα τα οποία εργάζονται στο μηχάνημα με δική τους ευθύνη.. Αποκλεισμός ευθυνών Η τήρηση των οδηγιών που περιέχονται στο εγχειρίδιο MOVI-PLC είναι βασική προϋπόθεση για την ασφαλή λειτουργία της μονάδας ελέγχου MOVI-PLC και για την εξασφάλιση των αναφερόμενων ιδιοτήτων προϊόντος και των χαρακτηριστικών απόδοσης. Για σωματικές βλάβες, υλικές ζημιές και ζημιές στην περιουσία που οφείλονται στη μη τήρηση των οδηγιών λειτουργίας, η SEW-EURODRIVE δεν αναλαμβάνει καμία ευθύνη. H υποχρέωση εγγύησης ζημιών δεν ισχύει σε τέτοιες περιπτώσεις. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

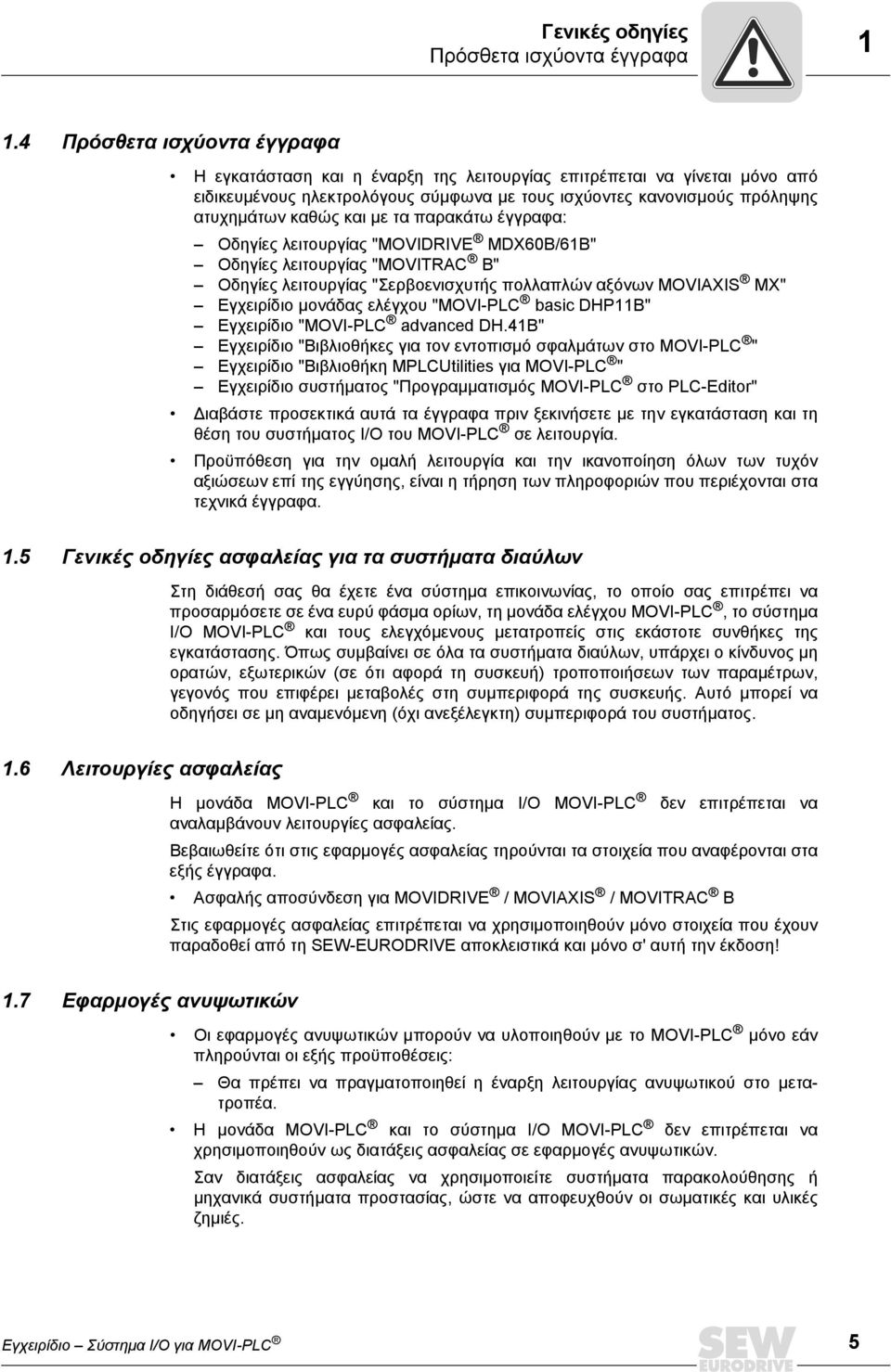

5 Γενικές οδηγίες Πρόσθετα ισχύοντα έγγραφα. Πρόσθετα ισχύοντα έγγραφα Η εγκατάσταση και η έναρξη της λειτουργίας επιτρέπεται να γίνεται μόνο από ειδικευμένους ηλεκτρολόγους σύμφωνα με τους ισχύοντες κανονισμούς πρόληψης ατυχημάτων καθώς και με τα παρακάτω έγγραφα: Οδηγίες λειτουργίας "MOVIDRIVE MDX0B/B" Οδηγίες λειτουργίας "MOVITRAC B" Οδηγίες λειτουργίας "Σερβοενισχυτής πολλαπλών αξόνων MOVIAXIS MX" Εγχειρίδιο μονάδας ελέγχου "MOVI-PLC basic DHPB" Εγχειρίδιο "MOVI-PLC advanced DH.B" Εγχειρίδιο "Βιβλιοθήκες για τον εντοπισμό σφαλμάτων στο MOVI-PLC " Εγχειρίδιο "Βιβλιοθήκη MPLCUtilities για MOVI-PLC " Εγχειρίδιο συστήματος "Προγραμματισμός MOVI-PLC στο PLC-Editor" Διαβάστε προσεκτικά αυτά τα έγγραφα πριν ξεκινήσετε με την εγκατάσταση και τη θέση του συστήματος I/O του MOVI-PLC σε λειτουργία. Προϋπόθεση για την ομαλή λειτουργία και την ικανοποίηση όλων των τυχόν αξιώσεων επί της εγγύησης, είναι η τήρηση των πληροφοριών που περιέχονται στα τεχνικά έγγραφα.. Γενικές οδηγίες ασφαλείας για τα συστήματα διαύλων Στη διάθεσή σας θα έχετε ένα σύστημα επικοινωνίας, το οποίο σας επιτρέπει να προσαρμόσετε σε ένα ευρύ φάσμα ορίων, τη μονάδα ελέγχου MOVI-PLC, το σύστημα Ι/Ο MOVI-PLC και τους ελεγχόμενους μετατροπείς στις εκάστοτε συνθήκες της εγκατάστασης. Όπως συμβαίνει σε όλα τα συστήματα διαύλων, υπάρχει ο κίνδυνος μη ορατών, εξωτερικών (σε ότι αφορά τη συσκευή) τροποποιήσεων των παραμέτρων, γεγονός που επιφέρει μεταβολές στη συμπεριφορά της συσκευής. Αυτό μπορεί να οδηγήσει σε μη αναμενόμενη (όχι ανεξέλεγκτη) συμπεριφορά του συστήματος.. Λειτουργίες ασφαλείας Η μονάδα MOVI-PLC και το σύστημα I/O MOVI-PLC δεν επιτρέπεται να αναλαμβάνουν λειτουργίες ασφαλείας. Βεβαιωθείτε ότι στις εφαρμογές ασφαλείας τηρούνται τα στοιχεία που αναφέρονται στα εξής έγγραφα. Ασφαλής αποσύνδεση για MOVIDRIVE / MOVIAXIS / MOVITRAC B Στις εφαρμογές ασφαλείας επιτρέπεται να χρησιμοποιηθούν μόνο στοιχεία που έχουν παραδοθεί από τη SEW-EURODRIVE αποκλειστικά και μόνο σ' αυτή την έκδοση!. Εφαρμογές ανυψωτικών Οι εφαρμογές ανυψωτικών μπορούν να υλοποιηθούν με το MOVI-PLC μόνο εάν πληρούνται οι εξής προϋποθέσεις: Θα πρέπει να πραγματοποιηθεί η έναρξη λειτουργίας ανυψωτικού στο μετατροπέα. Η μονάδα MOVI-PLC και το σύστημα Ι/Ο MOVI-PLC δεν επιτρέπεται να χρησιμοποιηθούν ως διατάξεις ασφαλείας σε εφαρμογές ανυψωτικών. Σαν διατάξεις ασφαλείας να χρησιμοποιείτε συστήματα παρακολούθησης ή μηχανικά συστήματα προστασίας, ώστε να αποφευχθούν οι σωματικές και υλικές ζημιές. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

6 Περιγραφή συστήματος Σύστημα I/O για MOVI-PLC Περιγραφή συστήματος. Σύστημα I/O για MOVI-PLC Το δομημένο σύστημα Ι/Ο MOVI-PLC επεκτείνει τις ψηφιακές και αναλογικές διεπαφές της μονάδας ελέγχου MOVI-PLC. Ένα σύστημα I/O MOVI-PLC περιλαμβάνει έναν ζεύκτη διαύλου, στην οποία μπορούν να συνδεθούν έως και μονάδες I/O μέσω του διαύλου οπίσθιου τοιχώματος. Ο ζεύκτης διαύλου επικοινωνεί με τη μονάδα MOVI-PLC μέσω του διαύλου συστήματος. Μπορούν να συνδεθούν έως και ζεύκτες διαύλου και συστήματα I/O MOVI-PLC σε μία μονάδα MOVI-PLC. Έτσι, η μονάδα ελέγχου MOVI-PLC αποκτά αυτόματα πρόσβαση σε μία σειρά εισόδων και εξόδων. Συστήματα I/O για MOVI-PLC Είσοδοι και έξοδοι που ενσωματώνονται απευθείας επάνω στη μονάδα ελέγχου MOVI-PLC Είσοδοι και έξοδοι του ελεγχόμενου μετατροπέα ETHERNET [] MOVI PLC I/O System MOVITRAC MOVI PLC MOVIDRIVE MOVIDRIVE MOVI PLC I/O System [] [] [] 0AXX [] Τερματικό (π.χ. DOPA) [] Ασύγχρονος κινητήρας [] Σερβοκινητήρες [] Δίαυλος συστήματος (συνδέστε τα συστήματα I/O MOVI-PLC και τους μετατροπείς χωριστά στο CAN και CAN της μονάδας ελέγχου MOVI-PLC ) Εγχειρίδιο Σύστημα I/O για MOVI-PLC

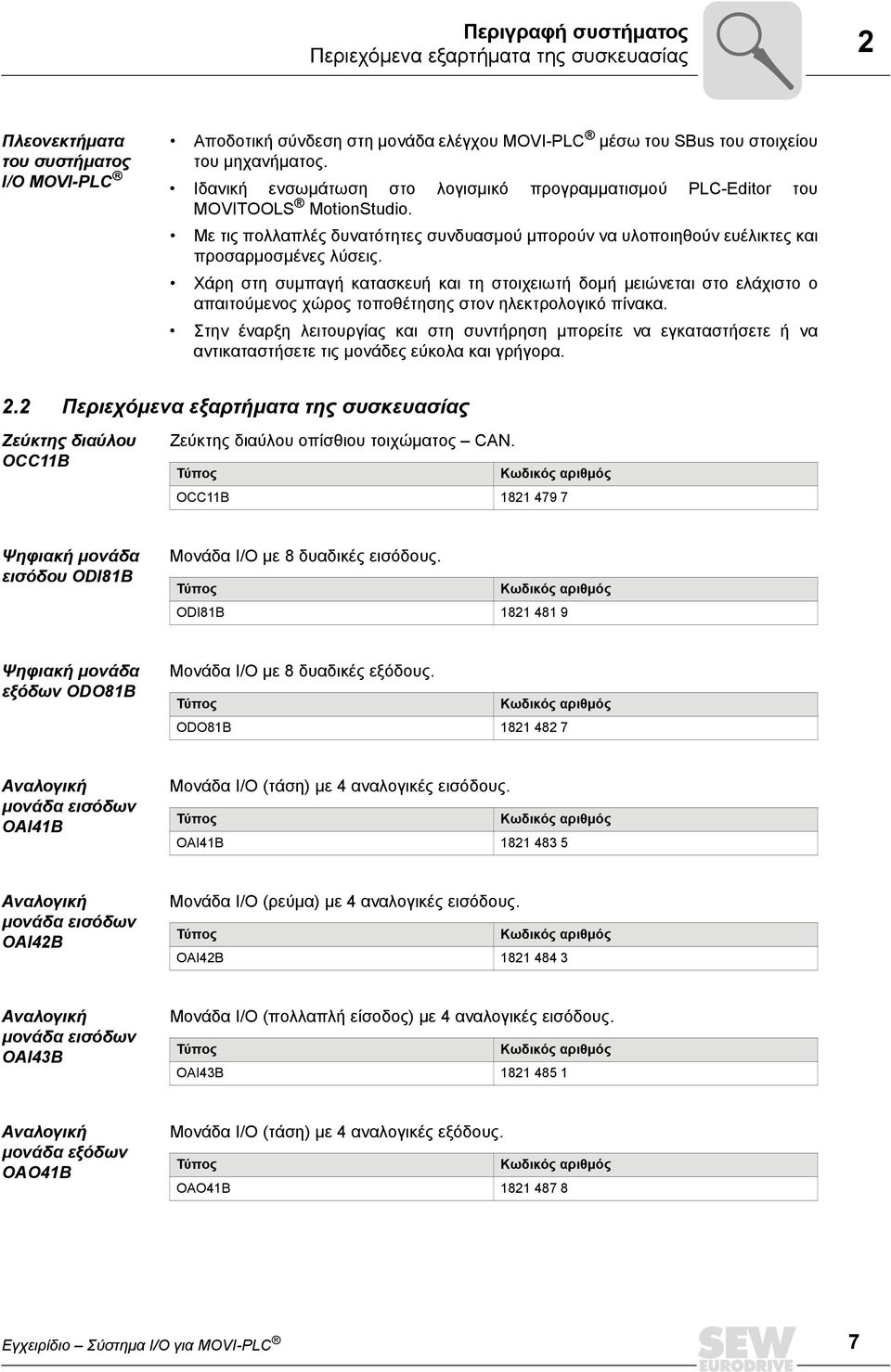

7 Περιγραφή συστήματος Περιεχόμενα εξαρτήματα της συσκευασίας Πλεονεκτήματα του συστήματος I/O MOVI-PLC Αποδοτική σύνδεση στη μονάδα ελέγχου MOVI-PLC μέσω του SBus του στοιχείου του μηχανήματος. Ιδανική ενσωμάτωση στο λογισμικό προγραμματισμού PLC-Editor του MOVITOOLS MotionStudio. Με τις πολλαπλές δυνατότητες συνδυασμού μπορούν να υλοποιηθούν ευέλικτες και προσαρμοσμένες λύσεις. Χάρη στη συμπαγή κατασκευή και τη στοιχειωτή δομή μειώνεται στο ελάχιστο ο απαιτούμενος χώρος τοποθέτησης στον ηλεκτρολογικό πίνακα. Στην έναρξη λειτουργίας και στη συντήρηση μπορείτε να εγκαταστήσετε ή να αντικαταστήσετε τις μονάδες εύκολα και γρήγορα.. Περιεχόμενα εξαρτήματα της συσκευασίας Ζεύκτης διαύλου OCCB Ζεύκτης διαύλου οπίσθιου τοιχώματος CAN. Τύπος Κωδικός αριθμός OCCB Ψηφιακή μονάδα εισόδου ODIB Μονάδα I/O με δυαδικές εισόδους. Τύπος Κωδικός αριθμός ODIB Ψηφιακή μονάδα εξόδων ODOB Μονάδα I/O με δυαδικές εξόδους. Τύπος Κωδικός αριθμός ODOB Αναλογική μονάδα εισόδων OAIB Μονάδα I/O (τάση) με αναλογικές εισόδους. Τύπος Κωδικός αριθμός OAIB Αναλογική μονάδα εισόδων OAIB Μονάδα I/O (ρεύμα) με αναλογικές εισόδους. Τύπος Κωδικός αριθμός OAIB Αναλογική μονάδα εισόδων OAIB Μονάδα I/O (πολλαπλή είσοδος) με αναλογικές εισόδους. Τύπος Κωδικός αριθμός OAIB Αναλογική μονάδα εξόδων OAOB Μονάδα I/O (τάση) με αναλογικές εξόδους. Τύπος Κωδικός αριθμός OAOB Εγχειρίδιο Σύστημα I/O για MOVI-PLC

8 Περιγραφή συστήματος Πρόσθετα εξαρτήματα Αναλογική μονάδα εξόδων OAOB Μονάδα I/O (ρεύμα) με αναλογικές εξόδους. Τύπος Κωδικός αριθμός OAOB Αναλογική μονάδα εξόδων OAOB Μονάδα I/O (πολλαπλή έξοδος) με αναλογικές εξόδους. Τύπος Κωδικός αριθμός OAOB Μονάδα ακροδεκτών OTMB Μονάδα ακροδεκτών για εγκατάσταση ή κλώνων. Τύπος Κωδικός αριθμός OTMB 0. Πρόσθετα εξαρτήματα Καλώδιο σύνδεσης OKCB Καλώδιο σύνδεσης μεταξύ MOVI-PLC (σύνδεση X ή X) και ζεύκτη διαύλου OCCB. Τύπος Κωδικός αριθμός OKCB 0 Σύνδεσμος διαύλου οπίσθιου τοιχώματος OBP..B Κάθε μονάδα I/O και κάθε μονάδα ακροδεκτών συνοδεύεται από έναν μονό σύνδεσμο διαύλου οπίσθιου τοιχώματος. Στις συμπληρωματικές παραγγελίες παραδίδονται 0 μονοί σύνδεσμοι διαύλου οπίσθιου τοιχώματος Τύπος Κωδικός αριθμός OBPB ( 0 μονοί σύνδεσμοι διαύλου οπίσθιου τοιχώματος) OBPB ( οκταπλός σύνδεσμος διαύλου οπίσθιου τοιχώματος) ΥΠΟΔΕΙΞΕΙΣ Για τη σύνδεση των στοιχείων I/O σε έναν ζεύκτη διαύλου αντικαταστήστε τους απλούς συνδέσμους διαύλου οπίσθιου τοιχώματος με έναν οκταπλό σύνδεσμο διαύλου οπίσθιου τοιχώματος OBPB (δηλ. μονάδες I/O Æ οκταπλοί σύνδεσμοι διαύλου οπίσθιου τοιχώματος κλπ.). Οι οκταπλοί σύνδεσμοι διαύλου οπίσθιου τοιχώματος OBPB παραγγέλλονται χωριστά. Τροφοδοτικό UWUA Για την τροφοδοσία τάσης του συστήματος I/O MOVI-PLC με DC V μπορείτε να χρησιμοποιήσετε το τροφοδοτικό UWUA. Τύπος Κωδικός αριθμός UWUA ΥΠΟΔΕΙΞΕΙΣ Υποδείξεις εγκατάστασης και τεχνικά χαρακτηριστικά του τροφοδοτικού UWUA αναφέρονται στο κεφάλαιο "Παράρτημα". Τηρείτε τα όρια για τα μέγιστα ονομαστικά ρεύματα εξόδου και τη θερμοκρασία εργασίας. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

9 Εγκατάσταση Μηχανολογική εγκατάσταση Εγκατάσταση. Μηχανολογική εγκατάσταση Υποδείξεις για την εγκατάσταση των μονάδων του συστήματος Ι/Ο MOVI-PLC ΣΤΟΠ! Η μονάδα I/O μπορεί να υποστεί ζημιές εάν δεν τηρήσετε τα εξής: Διακόψτε την τροφοδοσία τάσης πριν συνδέσετε ή αποσυνδέσετε τις μονάδες! ΥΠΟΔΕΙΞΕΙΣ Κάθε μονάδα τοποθετείται απευθείας σε μία ράγα και συνδέεται μέσω του συνδέσμου διαύλου οπίσθιου τοιχώματος, ο οποίος έχει τοποθετηθεί προηγουμένως στις ράγες προφίλ. Οι μονάδες θα πρέπει να τοποθετούνται πάντοτε η μία δίπλα από την άλλη. Δεν επιτρέπεται να υπάρχουν κενά μεταξύ των μονάδων, διαφορετικά θα διακοπεί ο δίαυλος οπίσθιου τοιχώματος. Μία σειρά μονάδων τοποθετείται πάντοτε από αριστερά προς τα δεξιά και ξεκινά πάντοτε με έναν ζεύκτη διαύλου. Μία μονάδα είναι τοποθετημένη και ηλεκτρικά συνδεδεμένη, εάν κουμπώσει με το χαρακτηριστικό ήχο στο σύνδεσμο διαύλου οπίσθιου τοιχώματος. Οι θέσεις που βρίσκονται δεξιά από την τελευταία μονάδα δεν πρέπει να παραμένουν ελεύθερες. Σχέδιο διαστάσεων ράγας I Για την τοποθέτηση μπορείτε να χρησιμοποιήσετε την παρακάτω τυποποιημένη ράγα προφίλ των mm (Æ εικόνα που ακολουθεί). Η SEW-EURODRIVE προτείνει να χρησιμοποιήσετε την έκδοση II, ώστε να υπάρχει αρκετός χώρος κάτω από το σύνδεσμο διαύλου οπίσθιου τοιχώματος για τις βίδες στερέωσης. II.. AXX Εγχειρίδιο Σύστημα I/O για MOVI-PLC

10 Εγκατάσταση Μηχανολογική εγκατάσταση Θέση τοποθέτησης Μπορείτε να τοποθετήσετε σε οριζόντια ή κατακόρυφη θέση έως και μονάδες I/O. Επιπλέον μπορείτε να συνδέσετε μονάδες ακροδεκτών σε σειρά. Τηρείτε τις επιτρεπόμενες θερμοκρασίες περιβάλλοντος: Οριζόντια τοποθέτηση: Θερμοκρασία περιβάλλοντος από 0 C ως 0 C [] [] PW ER RD BA DC + V X ADR C A N X SF0 0 L L+ 0 F0 0 X X X X OAIB ODIB ODOB OAOB AI xbit Volt AO xbit Volt DIxDCV DIxDCV 0,A 00AXX [] Ζεύκτης διαύλου [] Μονάδες I/O Κατακόρυφη τοποθέτηση: Θερμοκρασία περιβάλλοντος από 0 C ως 0 C [] L+ 0 SF F 0 0 X ODIB DIxDCV [] DC V X ADR X PW ER RD BA C A N + L+ 0 ODOB DIxDCV 0,A X X OAIB OAOB AI xbit Volt AO xbit Volt X 00AXX [] Ζεύκτης διαύλου [] Μονάδες I/O 0 Εγχειρίδιο Σύστημα I/O για MOVI-PLC

11 Εγκατάσταση Μηχανολογική εγκατάσταση Απόσταση τοποθέτησης Στη συναρμολόγηση των εξαρτημάτων, θα πρέπει να αφήσετε μία απόσταση από το κέντρο του συνδέσμου διαύλου οπίσθιου τοιχώματος τουλάχιστον 0 mm από επάνω και 0 mm από κάτω. 0mm 0mm 00AXX ΥΠΟΔΕΙΞΗ Το τροφοδοτικό που θα χρησιμοποιηθεί ενδέχεται να απαιτεί διαφορετικές αποστάσεις τοποθέτησης. Προσέξτε τα τεχνικά χαρακτηριστικά του τροφοδοτικού που χρησιμοποιείται. Σύνδεσμος διαύλου οπίσθιου τοιχώματος Για την επικοινωνία των μονάδων I/O και των μονάδων ακροδεκτών θα πρέπει να τοποθετήσετε στη ράγα τους μονούς ή οκταπλούς συνδέσμους διαύλου οπίσθιου τοιχώματος (Æ εικόνα που ακολουθεί). Κάθε θέση των μονάδων οριοθετείται από οδηγούς. 0AXX ΥΠΟΔΕΙΞΕΙΣ Κάθε μονάδα I/O και κάθε μονάδα ακροδεκτών συνοδεύεται από έναν μονό σύνδεσμο διαύλου οπίσθιου τοιχώματος. Για τη σύνδεση των μονάδων I/O και των μονάδων ακροδεκτών σε έναν ζεύκτη διαύλου θα πρέπει να αντικαταστήσετε τους οκτώ μονούς συνδέσμους διαύλου οπίσθιου τοιχώματος με έναν οκταπλό σύνδεσμο διαύλου οπίσθιου τοιχώματος OBPB. Παράδειγμα: Για 0 μονάδες I/O χρησιμοποιήστε δύο οκταπλούς και τέσσερις μονούς συνδέσμους διαύλου οπίσθιου τοιχώματος. Προσέξτε και τις υποδείξεις στην ενότητα "Σταδιακή τοποθέτηση του συστήματος I/O MOVI-PLC " και στο κεφάλαιο "Διαμόρφωση των μονάδων I/O". Το τροφοδοτικό δεν κουμπώνεται στο σύνδεσμο διαύλου οπίσθιου τοιχώματος, αλλά τοποθετείται δίπλα από το σύστημα Ι/Ο MOVI-PLC. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

12 Εγκατάσταση Μηχανολογική εγκατάσταση Τοποθέτηση σε ράγα Πιέστε το σύνδεσμο διαύλου οπίσθιου τοιχώματος επάνω στη ράγα, μέχρι να ακουστεί ο χαρακτηριστικός ήχος του κουμπώματος. Η εικόνα που ακολουθεί δείχνει τέσσερις μονούς συνδέσμους διαύλου οπίσθιου τοιχώματος, οι οποίοι χρησιμεύουν ως θέσεις τοποθέτησης των μονάδων. [] [] [] 00AXX [] Θέση ζεύκτη διαύλου [] Θέσεις μονάδων I/O και μονάδων ακροδεκτών [] Οδηγοί Εγχειρίδιο Σύστημα I/O για MOVI-PLC

13 Εγκατάσταση Μηχανολογική εγκατάσταση Σταδιακή τοποθέτηση του συστήματος I/O MOVI-PLC Ενεργήστε με την παρακάτω σειρά: ΣΤΟΠ! Η μονάδα I/O μπορεί να υποστεί ζημιές εάν δεν τηρήσετε τα εξής: Διακόψτε την τροφοδοσία τάσης πριν συνδέσετε ή αποσυνδέσετε τις μονάδες! ΥΠΟΔΕΙΞΕΙΣ Εάν λειτουργείτε διάφορες μονάδες σε ένα σύστημα I/O MOVI-PLC, τηρήστε την αναφερόμενη σειρά τοποθέτησης των μονάδων, ξεκινώντας από τον ζεύκτη διαύλου: Τοποθετήστε πρώτα τις αναλογικές μονάδες εισόδου δίπλα από τον ζεύκτη διαύλου Στη συνέχεια τοποθετήστε τις αναλογικές μονάδες εξόδου δίπλα από τις αναλογικές μονάδες εισόδου Στη συνέχεια τοποθετήστε τις ψηφιακές μονάδες Τοποθετήστε τις μονάδες ακροδεκτών όσο το δυνατόν πιο δεξιά. Μπορείτε να τοποθετήσετε τις μονάδες ακροδεκτών μεμονωμένα ανάμεσα από τις μονάδες I/O. Μπορείτε να λειτουργήσετε έως και μονάδες I/O σε ένα σύστημα I/O MOVI-PLC (δηλ. σε έναν ζεύκτη διαύλου). Εάν δεν τοποθετήσετε κάποια αναλογική μονάδα εισόδων, μπορείτε να χρησιμοποιήσετε χωρίς περαιτέρω έλεγχο συνολικά αναλογικές μονάδες εξόδων και ψηφιακές μονάδες σε οποιαδήποτε αναλογία. Επιπλέον μπορείτε να τοποθετήσετε και μονάδες ακροδεκτών. Στη χρήση αναλογικών μονάδων εισόδου προσέξτε, ώστε η συνολική λήψη ρεύματος όλων των μονάδων από το δίαυλο οπίσθιου τοιχώματος να μην ξεπερνά το ρεύμα εξόδου του ζεύκτη διαύλου του πίσω τοιχώματος. Προσέξτε τις οδηγίες του κεφαλαίου "Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC ". Προσέξτε τις υποδείξεις της ενότητας "Σύνδεσμος διαύλου οπίσθιου τοιχώματος" και του κεφαλαίου "Διαμόρφωση των μονάδων I/O".. Τοποθετήστε τη ράγα. Τηρήστε την απόσταση τοποθέτησης των 0 mm από το κέντρο της ράγας προς τα επάνω και των 0 mm προς τα κάτω.. Πιέστε το σύνδεσμο διαύλου οπίσθιου τοιχώματος επάνω στη ράγα, μέχρι να ακουστεί ο χαρακτηριστικός ήχος του κουμπώματος. Οι συνδέσεις διαύλου προεξέχουν από τη ράγα.. Ξεκινήστε από τέρμα αριστερά με το ζεύκτη διαύλου και τοποθετήστε στη δεξιά πλευρά τις απαιτούμενες μονάδες I/O και τις μονάδες ακροδεκτών.. Τοποθετήστε τη μονάδα από επάνω σε γωνία περίπου ως προς τη ράγα και περιστρέψτε την προς τα κάτω μέχρι να κουμπώσει επάνω στη ράγα με το χαρακτηριστικό ήχο (Æ εικόνα που ακολουθεί). Μόνο έτσι εξασφαλίζεται η σωστή σύνδεση με το δίαυλο οπίσθιου τοιχώματος. CLACK 0AXX Εγχειρίδιο Σύστημα I/O για MOVI-PLC

14 Εγκατάσταση Μηχανολογική εγκατάσταση Σταδιακή αφαίρεση του συστήματος I/O MOVI-PLC Για την αφαίρεση ακολουθήστε την παρακάτω σειρά: ΣΤΟΠ! Η μονάδα I/O μπορεί να υποστεί ζημιές εάν δεν τηρήσετε τα εξής: Διακόψτε την τροφοδοσία τάσης πριν συνδέσετε ή αποσυνδέσετε τις μονάδες! ΥΠΟΔΕΙΞΗ Με την αφαίρεση των μονάδων διακόπτεται ο δίαυλος οπίσθιου τοιχώματος.. Στην κάτω πλευρά του περιβλήματος της μονάδας υπάρχει μία ελατηριωτή εγκοπή αφαίρεσης.. Πιέστε με ένα κατάλληλο κατσαβίδι μέσα στην εγκοπή αφαίρεσης. Η μονάδα απασφαλίζεται (Æ εικόνα που ακολουθεί, θέση I).. Τραβήξτε τη μονάδα πρώτα προς τα εμπρός και μετά προς τα επάνω περιστρέφοντάς την (Æ εικόνα που ακολουθεί, θέση II). I II 0AXX Εγχειρίδιο Σύστημα I/O για MOVI-PLC

15 Εγκατάσταση Ηλεκτρική εγκατάσταση. Ηλεκτρική εγκατάσταση Εγκατάσταση σύμφωνα με τους κανόνες ηλεκτρομαγνητικής συμβατότητας Κατά την τοποθέτηση των μονάδων θα πρέπει να φροντίσετε για τη σωστή σύνδεση της γείωσης των μη ενεργών μεταλλικών μερών. Δημιουργήστε μία επιφανειακή μεταλλική επαφή του περιβλήματος της συσκευής με τη γείωση. Δημιουργήστε μία κεντρική σύνδεση μεταξύ της γείωσης και του συστήματος αγωγών γείωσης/προστασίας. Μη χρησιμοποιείτε μέρη από αλουμίνιο όπου αυτό είναι εφικτό. Φροντίστε για μία σωστή όδευση των αγωγών. Τοποθετήστε τα καλώδια ισχύος (ισχυρό ρεύμα, παροχή ρεύματος) και τα καλώδια σημάτων σε χωριστά κανάλια καλωδίων. Περάστε τα καλώδια σημάτων όσο το δυνατόν πιο κοντά στις επιφάνειες γείωσης (π.χ. μπάρες, μεταλλικές ράγες, λαμαρίνα του ερμαρίου κλπ.). Φροντίστε για τη σωστή στερέωση των θωρακίσεων των αγωγών. Τα καλώδια σημάτων θα πρέπει να τοποθετηθούν με θωράκιση. Τα καλώδια αναλογικών σημάτων θα πρέπει να τοποθετηθούν με θωράκιση. Στη μετάδοση σημάτων με μικρό εύρος μπορεί η τοποθέτηση της θωράκισης σε μία μόνο πλευρά να έχει πλεονεκτήματα. Τοποθετήστε τους αγωγούς θωράκισης στον ηλεκτρολογικό πίνακα επάνω σε μία ράγα αγωγών προστασίας/θωράκισης και στερεώστε τους με σφιγκτήρες καλωδίων. Φροντίστε ώστε η ράγα αγωγού προστασίας/θωράκισης να έχει συνδεθεί με τον ηλεκτρολογικό πίνακα με χαμηλή ωμική αντίσταση. Για τα θωρακισμένα καλώδια σημάτων χρησιμοποιήστε μεταλλικά ή επιμεταλλωμένα περιβλήματα ακροδεκτών. Για το φωτισμό του ηλεκτρολογικού πίνακα χρησιμοποιήστε λαμπτήρες πυράκτωσης και αποφύγετε τη χρήση λαμπτήρων φθορισμού. Δημιουργήστε ένα ενιαίο δυναμικό αναφοράς και γειώστε όλα τα ηλεκτρικά μέσα λειτουργίας κατά περίπτωση. Φροντίστε για τη σωστή εφαρμογή των μέτρων γείωσης. Συνδέστε τα τμήματα της εγκατάστασης και τους ηλεκτρολογικούς πίνακες με το σύστημα I/O MOVI-PLC σε διάταξη αστέρα ως προς το σύστημα αγωγών προστασίας/θωράκισης. Έτσι θα αποφύγετε το σχηματισμό βρόχων γείωσης. Εάν υπάρχουν διαφορές δυναμικού μεταξύ των τμημάτων της εγκατάστασης και των ηλεκτρολογικών πινάκων τοποθετήστε αγωγούς εξισορρόπησης δυναμικού καταλλήλων διαστάσεων. Θωράκιση αγωγών Για τη θωράκιση αγωγών θα πρέπει να προσέξετε τα εξής: Χρησιμοποιείτε μόνο αγωγούς με πλέγμα θωράκισης. Η πυκνότητα κάλυψης της θωράκισης θα πρέπει να είναι μεγαλύτερη από 0 %. Τοποθετείτε τις θωρακίσεις αγωγών πάντοτε και στις δύο πλευρές. Έτσι θα πετύχετε μία ικανοποιητική καταστολή των παρεμβολών στις υψηλότερες συχνότητες. Για τη σειριακή ζεύξη των καλωδίων σημάτων χρησιμοποιείτε πάντοτε μεταλλικούς ή επιμεταλλωμένους ακροδέκτες. Στερεώστε τη θωράκιση του καλωδίου σήματος στο περίβλημα του ακροδέκτη. Η θωράκιση δεν επιτρέπεται να συνδεθεί στην ακίδα της σειράς ακροδεκτών μίας μονάδας I/O! Στη στατική λειτουργία προτείνουμε να μονώσετε χωρίς διακοπές το θωρακισμένο καλώδιο και να το τοποθετήσετε επάνω στη ράγα αγωγών προστασίας/θωράκισης. Για τη στερέωση των πλεγμάτων θωράκισης χρησιμοποιήστε μεταλλικούς σφιγκτήρες καλωδίων. Οι σφιγκτήρες καλωδίων θα πρέπει να περιβάλλουν τη θωράκιση σε μία μεγάλη επιφάνεια. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

16 Εγκατάσταση Ηλεκτρική εγκατάσταση Τοποθετήστε τη θωράκιση επάνω σε μία ράγα θωράκισης, αμέσως μετά την εισαγωγή της στον ηλεκτρολογικό πίνακα. Οδεύστε τη θωράκιση μέχρι το σύστημα I/O, αλλά μην τη συνδέετε ακόμα σ' αυτό το σημείο. ΥΠΟΔΕΙΞΕΙΣ Εάν υπάρχουν διαφορές δυναμικού μεταξύ των σημείων γείωσης ενδέχεται να διαπερνά ρεύμα εξισορρόπησης από τη θωράκιση που έχει συνδεθεί στις δύο πλευρές. Σ' αυτήν την περίπτωση, βεβαιωθείτε ότι έχετε εξασφαλίσει επαρκή εξισορρόπηση δυναμικού, σύμφωνα με τις σχετικές διατάξεις VDE. Καλωδίωση των βυσματικών συνδέσμων Οι μονάδες I/O και οι μονάδες ακροδεκτών διαθέτουν έναν βυσματικό σύνδεσμο 0 πόλων. Με αυτόν τον βυσματικό σύνδεσμο συνδέονται με τις μονάδες οι αγωγοί σήματος και τροφοδοσίας τάσης. Στις μονάδες μπορείτε να συνδέσετε αγωγούς με διατομή από 0,0 mm ως, mm. Για την καλωδίωση χρησιμοποιούνται βυσματικοί σύνδεσμοι με σύστημα ελατηρίου συγκράτησης. Το σύστημα ελατηρίου συγκράτησης επιτρέπει τη γρήγορη και απλή σύνδεση των αγωγών σήματος και τροφοδοσίας τάσης. Σε αντίθεση με τη βιδωτή σύνδεση, αυτός ο τύπος σύνδεσης είναι ασφαλέστερος στους κραδασμούς. Η αντιστοίχηση βύσματος των μονάδων αναφέρεται στα αντίστοιχα κεφάλαια κάθε μονάδας. Η εικόνα που ακολουθεί παρουσιάζει μία μονάδα I/O με έναν βυσματικό σύνδεσμο 0 πόλων I [] [] [] [] 0AXX [] Αριθμός ακίδας [] Στρογγυλό άνοιγμα για τη σύνδεση των αγωγών [] Τετράγωνο άνοιγμα για κατσαβίδι Εγχειρίδιο Σύστημα I/O για MOVI-PLC

17 Εγκατάσταση Ηλεκτρική εγκατάσταση Διαδικασία καλωδίωσης των βυσματικών συνδέσμων Ενεργήστε με την παρακάτω σειρά: ΥΠΟΔΕΙΞΗ Συνδέστε πρώτα τα καλώδια τροφοδοσίας τάσης και μετά τα καλώδια σήματος. Για τη συναρμολόγηση του βυσματικού συνδέσμου πιέστε τις δύο λάμες ασφάλισης και μετά κουμπώστε τον επάνω στη μονάδα (Æ εικόνα που ακολουθεί, βήμα ). Ο βυσματικός σύνδεσμος έχει τοποθετηθεί σωστά, εάν κουμπώσει με το χαρακτηριστικό ήχο. Περάστε ένα κατάλληλο κατσαβίδι μέσα από το τετράγωνο άνοιγμα της επαφής του βυσματικού συνδέσμου (Æ εικόνα που ακολουθεί, βήμα ). Για το άνοιγμα του ελατηρίου της επαφής πιέστε και κρατήστε το κατσαβίδι προς την αντίθετη κατεύθυνση (Æ εικόνα που ακολουθεί, βήμα ). ΣΤΟΠ! Ο ελατηριωτός ακροδέκτης θα καταστραφεί εάν τοποθετήσετε το κατσαβίδι στο στρογγυλό άνοιγμα που προβλέπεται για τη σύνδεση των αγωγών! Πιέστε το κατσαβίδι μόνο μέσα στο τετράγωνο άνοιγμα του βυσματικού συνδέσμου. Περάστε από το στρογγυλό άνοιγμα τον μονωμένο αγωγό. Στις μονάδες I/O και τις μονάδες ακροδεκτών μπορείτε να συνδέσετε αγωγούς με διατομή από 0,0 mm ως, mm (Æ εικόνα που ακολουθεί, βήμα ). Απομακρύνετε το κατσαβίδι από το τετράγωνο άνοιγμα (Æ εικόνα που ακολουθεί, βήμα ). Ο αγωγός έχει συνδεθεί με το βυσματικό σύνδεσμο μέσω της ελατηριωτής επαφής I I I0 0AXX Εγχειρίδιο Σύστημα I/O για MOVI-PLC

18 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ζεύκτης διαύλου CAN OCCB Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC. Ζεύκτης διαύλου CAN OCCB Κωδικός αριθμός Περιγραφή Ο ζεύκτης διαύλου CAN OCCB (Æ εικόνα που ακολουθεί) συνδέει το σύστημα I/O MOVI-PLC με τη μονάδα ελέγχου MOVI-PLC μέσω του διαύλου συστήματος της SEW-EURODRIVE. Υποστηρίζει όλους τους ρυθμούς μετάδοσης CAN. [] [] PW ADR ER RD BA C A N X [] DC V X + OCCB [] 0AXX [] LED ενδείξεων κατάστασης [] Ρυθμιστής διεύθυνσης, ρυθμού Baud και ID μονάδας [] Βυσματικός σύνδεσμος διαύλου CAN [] Σύνδεση εξωτερικής τροφοδοσίας τάσης DC V LED διάγνωσης Ο ζεύκτης διαύλου CAN OCCB διαθέτει LED διάγνωσης. LED Χρώμα Κατάσταση LED / σημασία PW Πράσινο Ανάβει όταν υπάρχει τάση λειτουργίας. ER Κόκκινο Ανάβει όταν υπάρχει σφάλμα στη μετάδοση από το δίαυλο οπίσθιου τοιχώματος RD Πράσινο Αναβοσβήνει με συχνότητα Hz όταν ο αυτοέλεγχος είναι θετικός και όταν η αρχικοποίηση ολοκληρωθεί με επιτυχία Ανάβει στη μετάδοση δεδομένων μέσω SBus BA Κίτρινο Ανενεργό όταν ο αυτοέλεγχος είναι θετικός και η αρχικοποίηση έχει ολοκληρωθεί με επιτυχία Αναβοσβήνει με συχνότητα Hz στην κατάσταση "Pre-Operational" (προ λειτουργίας) Ανάβει στην κατάσταση "Operational" (λειτουργία) Αναβοσβήνει με συχνότητα 0 Hz στην κατάσταση "Prepared" (σε ετοιμότητα) Εγχειρίδιο Σύστημα I/O για MOVI-PLC

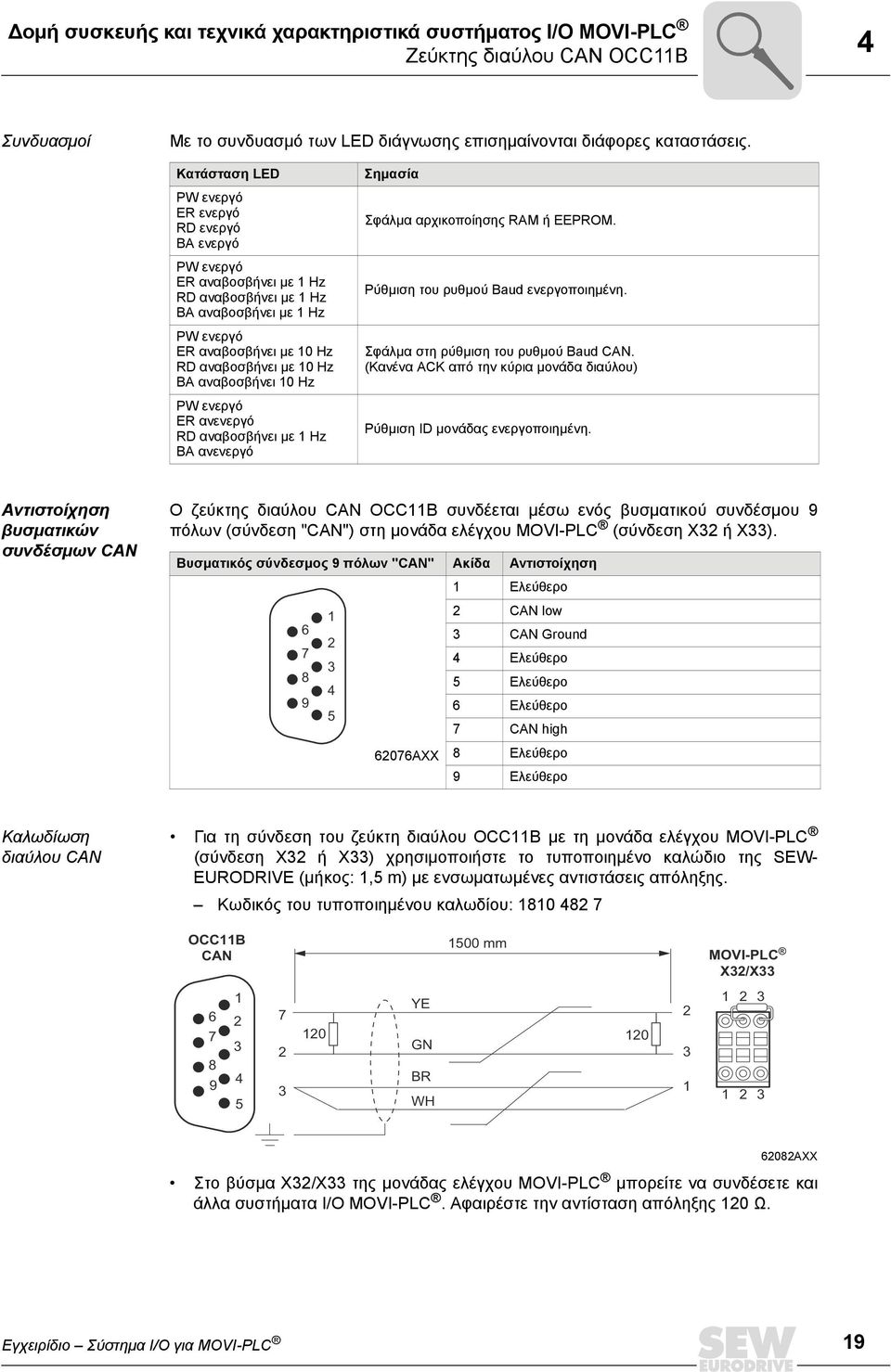

19 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ζεύκτης διαύλου CAN OCCB Συνδυασμοί Με το συνδυασμό των LED διάγνωσης επισημαίνονται διάφορες καταστάσεις. Κατάσταση LED PW ενεργό ER ενεργό RD ενεργό BA ενεργό PW ενεργό ER αναβοσβήνει με Hz RD αναβοσβήνει με Hz BA αναβοσβήνει με Hz PW ενεργό ER αναβοσβήνει με 0 Hz RD αναβοσβήνει με 0 Hz BA αναβοσβήνει 0 Hz PW ενεργό ER ανενεργό RD αναβοσβήνει με Hz BA ανενεργό Σημασία Σφάλμα αρχικοποίησης RAM ή EEPROM. Ρύθμιση του ρυθμού Baud ενεργοποιημένη. Σφάλμα στη ρύθμιση του ρυθμού Baud CAN. (Κανένα ACK από την κύρια μονάδα διαύλου) Ρύθμιση ID μονάδας ενεργοποιημένη. Αντιστοίχηση βυσματικών συνδέσμων CAN Ο ζεύκτης διαύλου CAN OCCB συνδέεται μέσω ενός βυσματικού συνδέσμου πόλων (σύνδεση "CAN") στη μονάδα ελέγχου MOVI-PLC (σύνδεση X ή X). Βυσματικός σύνδεσμος πόλων "CAN" Ακίδα Αντιστοίχηση 0AXX Ελεύθερο CAN low CAN Ground Ελεύθερο Ελεύθερο Ελεύθερο CAN high Ελεύθερο Ελεύθερο Καλωδίωση διαύλου CAN Για τη σύνδεση του ζεύκτη διαύλου OCCB με τη μονάδα ελέγχου MOVI-PLC (σύνδεση X ή X) χρησιμοποιήστε το τυποποιημένο καλώδιο της SEW- EURODRIVE (μήκος:, m) με ενσωματωμένες αντιστάσεις απόληξης. Κωδικός του τυποποιημένου καλωδίου: 0 OCCB 00 mm CAN MOVI-PLC 0 YE GN BR WH 0 X/X 0AXX Στο βύσμα X/X της μονάδας ελέγχου MOVI-PLC μπορείτε να συνδέσετε και άλλα συστήματα I/O MOVI-PLC. Αφαιρέστε την αντίσταση απόληξης 0 Ω. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

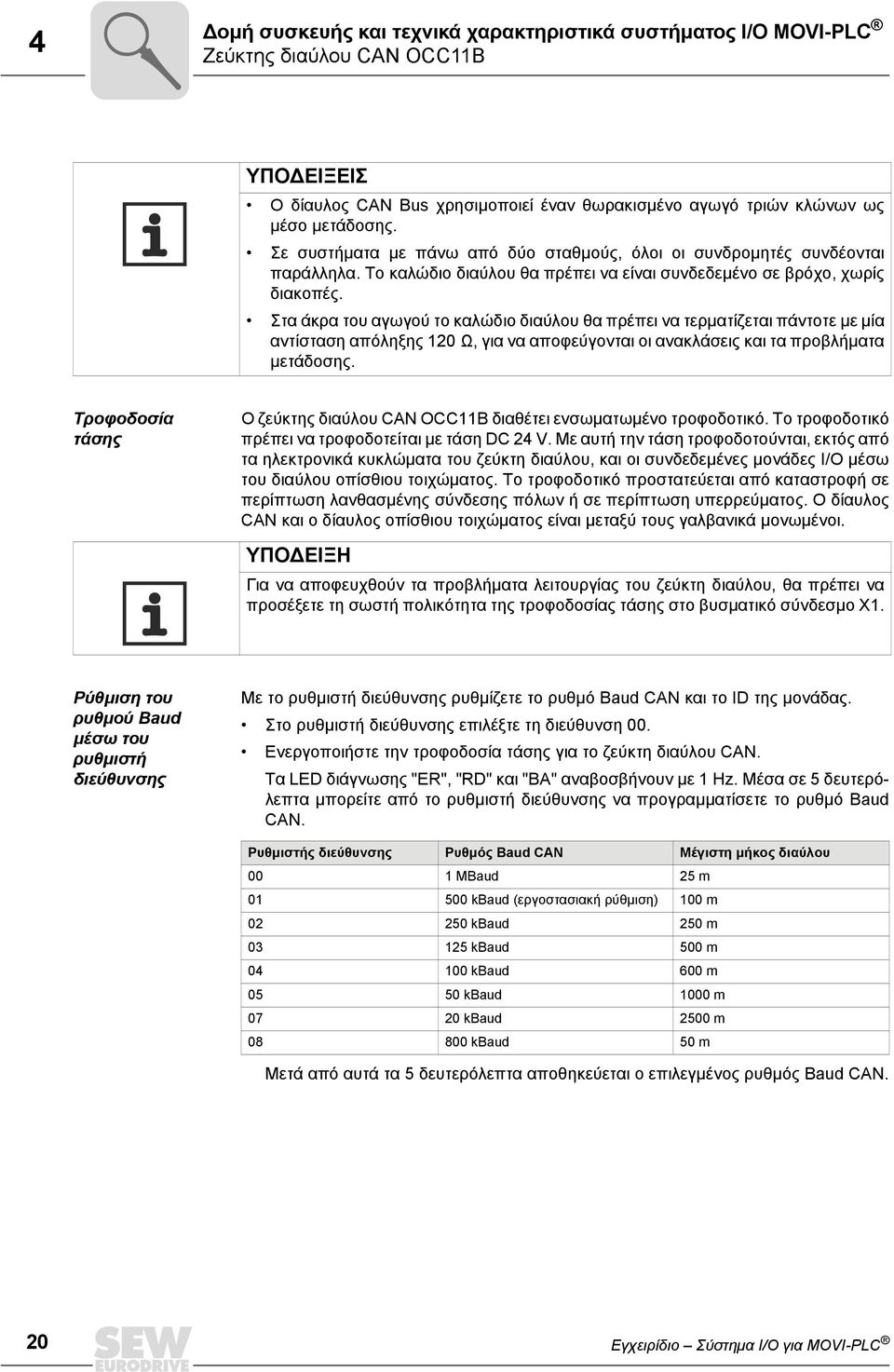

20 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ζεύκτης διαύλου CAN OCCB ΥΠΟΔΕΙΞΕΙΣ Ο δίαυλος CAN Bus χρησιμοποιεί έναν θωρακισμένο αγωγό τριών κλώνων ως μέσο μετάδοσης. Σε συστήματα με πάνω από δύο σταθμούς, όλοι οι συνδρομητές συνδέονται παράλληλα. Το καλώδιο διαύλου θα πρέπει να είναι συνδεδεμένο σε βρόχο, χωρίς διακοπές. Στα άκρα του αγωγού το καλώδιο διαύλου θα πρέπει να τερματίζεται πάντοτε με μία αντίσταση απόληξης 0 Ω, για να αποφεύγονται οι ανακλάσεις και τα προβλήματα μετάδοσης. Τροφοδοσία τάσης Ο ζεύκτης διαύλου CAN OCCB διαθέτει ενσωματωμένο τροφοδοτικό. Το τροφοδοτικό πρέπει να τροφοδοτείται με τάση DC V. Με αυτή την τάση τροφοδοτούνται, εκτός από τα ηλεκτρονικά κυκλώματα του ζεύκτη διαύλου, και οι συνδεδεμένες μονάδες I/O μέσω του διαύλου οπίσθιου τοιχώματος. Το τροφοδοτικό προστατεύεται από καταστροφή σε περίπτωση λανθασμένης σύνδεσης πόλων ή σε περίπτωση υπερρεύματος. Ο δίαυλος CAN και ο δίαυλος οπίσθιου τοιχώματος είναι μεταξύ τους γαλβανικά μονωμένοι. ΥΠΟΔΕΙΞΗ Για να αποφευχθούν τα προβλήματα λειτουργίας του ζεύκτη διαύλου, θα πρέπει να προσέξετε τη σωστή πολικότητα της τροφοδοσίας τάσης στο βυσματικό σύνδεσμο X. Ρύθμιση του ρυθμού Baud μέσω του ρυθμιστή διεύθυνσης Με το ρυθμιστή διεύθυνσης ρυθμίζετε το ρυθμό Baud CAN και το ID της μονάδας. Στο ρυθμιστή διεύθυνσης επιλέξτε τη διεύθυνση 00. Ενεργοποιήστε την τροφοδοσία τάσης για το ζεύκτη διαύλου CAN. Τα LED διάγνωσης "ER", "RD" και "BA" αναβοσβήνουν με Hz. Μέσα σε δευτερόλεπτα μπορείτε από το ρυθμιστή διεύθυνσης να προγραμματίσετε το ρυθμό Baud CAN. Ρυθμιστής διεύθυνσης Ρυθμός Baud CAN Μέγιστη μήκος διαύλου 00 MBaud m 0 00 kbaud (εργοστασιακή ρύθμιση) 00 m 0 0 kbaud 0 m 0 kbaud 00 m 0 00 kbaud 00 m 0 0 kbaud 000 m 0 0 kbaud 00 m 0 00 kbaud 0 m Μετά από αυτά τα δευτερόλεπτα αποθηκεύεται ο επιλεγμένος ρυθμός Baud CAN. 0 Εγχειρίδιο Σύστημα I/O για MOVI-PLC

21 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ζεύκτης διαύλου CAN OCCB Ρύθμιση του ID μονάδας ΥΠΟΔΕΙΞΗ Το ID μονάδας πρέπει να ρυθμιστεί μετά τον προγραμματισμό του ρυθμού Baud και πριν της επανενεργοποίηση του ζεύκτη διαύλου. Κάθε ID μονάδας επιτρέπεται να αποδοθεί μόνο μία φορά στο δίαυλο CAN. Μη συνδέετε κανέναν μετατροπέα σ' αυτόν τον δίαυλο CAN. Τα LED διάγνωσης "ER" και "BA" σβήνουν και το πράσινο LED "RD" συνεχίζει να αναβοσβήνει. Ρυθμίστε το ID μονάδας στην περιοχή... από το ρυθμιστή διεύθυνσης. Μετά από δευτερόλεπτα εφαρμόζονται οι ρυθμίσεις και ο ζεύκτης διαύλου περνά σε κατάσταση κανονικής λειτουργίας (κατάσταση "Pre-Operational"). Τεχνικά χαρακτηριστικά Ηλεκτρικά χαρακτηριστικά OCCB Τροφοδοσία τάσης X X: Είσοδος DC+ V (0, V..., V) X: Αναφορά V Λήψη ρεύματος Μέγ. DC 0, A Ρεύμα εξόδου στο δίαυλο οπίσθιου Μέγ. DC, A τοιχώματος Απομόνωση δυναμικού AC 00 V Ένδειξη κατάστασης Μέσω LED στη μπροστινή πλευρά Συνδέσεις/διεπαφές Δίαυλος CAN: Βύσμα Sub-D, -πολικό Διεπαφή διαύλου CAN Ζεύξη Τοπολογία δικτύου Μέσο Ρυθμός μετάδοσης Μέγιστο συνολικό μήκος Δυαδικές είσοδοι / έξοδοι Βύσμα Sub-D, -πολικό Γραμμικός δίαυλος, ενεργή απόληξη διαύλου σε ένα άκρο, μπορούν να υλοποιηθούν κάθετοι αγωγοί Θωρακισμένο καλώδιο τριών κλώνων. Η θωράκιση μπορεί να παραληφθεί, ανάλογα με τις συνθήκες του περιβάλλοντος. 0 kbaud... MBaud (εργοστασιακή ρύθμιση: 00 kbaud) Χωρίς αναμεταδότη: 000 M στα 0 kbaud Δυνατότητα συνδυασμού έως και μονάδων I/O ανά ζεύκτη διαύλου Μέγιστος αριθμός συνδρομητών σταθμοί Ρύθμιση διευθύνσεων... (εργοστασιακή ρύθμιση: ) Συνδυασμός με μονάδες I/O Μέγιστος αριθμός μονάδων Διαστάσεις και βάρος Διαστάσεις (Π Υ Β) σε mm, Βάρος 0 g Εγχειρίδιο Σύστημα I/O για MOVI-PLC

22 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Μονάδα ακροδεκτών OTMB. Μονάδα ακροδεκτών OTMB Κωδικός αριθμός 0 Περιγραφή Η μονάδα ακροδεκτών OTMB είναι μία συμπληρωματική μονάδα για εγκατάσταση ή κλώνων. Δε διαθέτει σύνδεση με το δίαυλο οπίσθιου τοιχώματος. χωριστές σειρές με ηλεκτρικά συνδεδεμένους ακροδέκτες Χωρίς σύνδεση με το δίαυλο οπίσθιου τοιχώματος Μέγιστο ρεύμα ακροδεκτών DC 0 A X X [] [] 0AXX [] Πρώτη σειρά ακροδεκτών [] Δεύτερη σειρά ακροδεκτών Σχεδιάγραμμα συνδεσμολογίας X X 0 0 0AXX Εγχειρίδιο Σύστημα I/O για MOVI-PLC

23 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Μονάδα ακροδεκτών OTMB Τεχνικά χαρακτηριστικά Ηλεκτρικά χαρακτηριστικά OTMB Αριθμός σειρών Αριθμός ακροδεκτών ανά σειρά Μέγιστο ρεύμα ακροδεκτών DC 0 A Χρώμα ακροδέκτη Γκρι Διαστάσεις και βάρος Διαστάσεις (Π Υ Β) [mm], Βάρος 0 g Εγχειρίδιο Σύστημα I/O για MOVI-PLC

24 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ψηφιακή μονάδα εισόδου ODIB. Ψηφιακή μονάδα εισόδου ODIB Κωδικός αριθμός Περιγραφή Η ψηφιακή μονάδα εισόδων ODIB διαθέτει δυαδικές εισόδους, των οποίων η κατάσταση επισημαίνεται με φωτεινές διόδους. δυαδικές είσοδοι, ηλεκτρικά διαχωρισμένες από το δίαυλο οπίσθιου τοιχώματος Ονομαστική τάση εισόδου DC V Ένδειξη κατάστασης των δυαδικών εισόδων μέσω LED [] [] I0 [] AXX [] Ταινία επιγραφής για τη διεύθυνση Bit με περιγραφή [] LED ένδειξης κατάστασης των δυαδικών εισόδων [] Σειρά βυσμάτων Αντιστοίχηση βύσματος ODIB Ακροδέκτης /LED Αντιστοίχηση / περιγραφή 0 0 Ελεύθερο Δυαδική είσοδος 0 Δυαδική είσοδος Δυαδική είσοδος Δυαδική είσοδος Δυαδική είσοδος Δυαδική είσοδος Δυαδική είσοδος Δυαδική είσοδος 0 Γείωση LED 0... Ένδειξη κατάστασης των δυαδικών εισόδων 0... X ODIB DI xdcv 00AXX Εγχειρίδιο Σύστημα I/O για MOVI-PLC

25 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ψηφιακή μονάδα εισόδου ODIB LED ένδειξης κατάστασης Τα LED 0... ανάβουν με πράσινο χρώμα, εάν αναγνωριστεί το σήμα "" πάνω από τα DC V περίπου. Σχεδιάγραμμα συνδεσμολογίας DC V 0 M 0AXX Τεχνικά χαρακτηριστικά Ηλεκτρικά χαρακτηριστικά ODIB Αριθμός δυαδικών εισόδων Ονομαστική τάση εισόδου DC V (0,..., V) Τάση σήματος "0" 0... V Τάση σήματος ""..., V Φίλτρο εισόδου χρονικής καθυστέρησης ms Ρεύμα εισόδου τυπ. ma Λήψη ρεύματος από το δίαυλο οπίσθιου τοιχώματος DC ma Απομόνωση δυναμικού 00 V eff (τάση πεδίου προς το δίαυλο) Ένδειξη κατάστασης Μέσω LED στη μπροστινή πλευρά Δεδομένα προγραμματισμού Δεδομένα εισαγωγής byte Δεδομένα εξαγωγής Δεδομένα διάγνωσης Διαστάσεις και βάρος Διαστάσεις (Π Υ Β) [mm], Βάρος 0 g Εγχειρίδιο Σύστημα I/O για MOVI-PLC

26 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ψηφιακή μονάδα εισόδου ODIB Παραμετροποίηση Στις παραμέτρους της μονάδας (Æ κεφ. "Παραμετροποίηση των μονάδων I/O") πραγματοποιήστε τις εξής ρυθμίσεις. Οι ρυθμίσεις αφορούν έως και ψηφιακές μονάδες εισόδου ODIB της καταχώρησης στη διαμόρφωση της μονάδας ελέγχου. Οι τυπικές ρυθμίσεις παρουσιάζονται με έντονα γράμματα. Παράμετρος μονάδας TransmitMode Inhibit Time Event Time Περιοχή ρύθμισης Acyclic / Cyclic ms ms Στη ρύθμιση "Acyclic" της παραμέτρου μονάδας "TransmitMode" μεταδίδονται τα δεδομένα διεργασίας μεταξύ της μονάδας ελέγχου MOVI-PLC και του συστήματος Ι/Ο MOVI-PLC, όταν αυτά τροποποιηθούν. Η παράμετρος μονάδας "Event Time" χαρακτηρίζει σ' αυτή την περίπτωση έναν πρόσθετο κυκλικό ρυθμό μετάδοσης. Στη ρύθμιση "Cyclic" της παραμέτρου της μονάδας "TransmitMode", το "Event Time" χαρακτηρίζει το ρυθμό για την κυκλική μετάδοση δεδομένων διεργασίας. Η παράμετρος μονάδας "Inhibit Time" χαρακτηρίζει σε όλες τις περιπτώσεις μία ελάχιστη διάρκεια μεταξύ των μεταδόσεων των δεδομένων διεργασίας. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

27 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ψηφιακή μονάδα εξόδων ODOB. Ψηφιακή μονάδα εξόδων ODOB Κωδικός αριθμός Περιγραφή Η ψηφιακή μονάδα εξόδων ODΟB διαθέτει δυαδικές εξόδους, των οποίων η κατάσταση επισημαίνεται με φωτεινές διόδους. δυαδικές έξοδοι, ηλεκτρικά διαχωρισμένες από το δίαυλο οπίσθιου τοιχώματος Τάση τροφοδοσίας DC V Ρεύμα εξόδου DC 0, A Ένδειξη κατάστασης μέσω LED [] [] I0 [] 0AXX [] Ταινία επιγραφής για τη διεύθυνση Bit με περιγραφή [] LED ένδειξης κατάστασης [] Σειρά βυσμάτων Αντιστοίχηση βύσματος ODOB Ακροδέκτης /LED Αντιστοίχηση / περιγραφή L+ 0 F 0 X ODOB DO xdcv, 0, A 0AXX Τάση τροφοδοσίας DC V Δυαδική έξοδος 0 Δυαδική έξοδος Δυαδική έξοδος Δυαδική έξοδος Δυαδική έξοδος Δυαδική έξοδος Δυαδική έξοδος Δυαδική έξοδος 0 Γείωση LED + LED F LED 0... Πράσινο: υπάρχει τάση DC V Κόκκινο: Παρουσιάστηκε σφάλμα Πράσινο: Η δυαδική έξοδος είναι ενεργή Εγχειρίδιο Σύστημα I/O για MOVI-PLC

28 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ψηφιακή μονάδα εξόδων ODOB LED + Το LED "+" ανάβει με πράσινο χρώμα, όταν υπάρχει τάση τροφοδοσίας DC V. LED 0... ένδειξη κατάστασης LED F Τα LED 0... ανάβουν με πράσινο χρώμα όταν είναι ενεργή μία δυαδική έξοδος. Το LED "F" ανάβει με κόκκινο χρώμα, εάν έχει παρουσιαστεί ένα σφάλμα λόγω υπερβολικού φορτίου, υπερθέρμανσης ή βραχυκυκλώματος. Σχεδιάγραμμα συνδεσμολογίας L+ DC V 0 M 0AXX Τεχνικά χαρακτηριστικά Ηλεκτρικά χαρακτηριστικά ODΟB Αριθμός δυαδικών εξόδων Ονομαστική τάση φορτίου DC V (0,..., V) Λήψη ρεύματος στο L+ χωρίς φορτίο από το δίαυλο οπίσθιου τοιχώματος Ρεύμα εξόδου ανά κανάλι Συνολικό ρεύμα DC 0 ma DC 0 ma 0, A, προστασία από βραχυκύκλωμα A Τροφοδοσία τάσης DC V (0, V..., V) Απομόνωση δυναμικού 00 V eff (τάση πεδίου προς το δίαυλο) Ένδειξη κατάστασης Μέσω LED στη μπροστινή πλευρά Δεδομένα προγραμματισμού Δεδομένα εισαγωγής Δεδομένα εξαγωγής byte Δεδομένα διάγνωσης Διαστάσεις και βάρος Διαστάσεις (Π Υ Β) [mm], Βάρος 0 g Εγχειρίδιο Σύστημα I/O για MOVI-PLC

29 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Ψηφιακή μονάδα εξόδων ODOB Παραμετροποίηση Στις παραμέτρους της μονάδας (Æ κεφ..) πραγματοποιήστε τις εξής ρυθμίσεις. Οι ρυθμίσεις αφορούν έως και ψηφιακές μονάδες εξόδου ODΟB της καταχώρησης στη διαμόρφωση της μονάδας ελέγχου. Οι τυπικές ρυθμίσεις παρουσιάζονται με έντονα γράμματα. Παράμετρος μονάδας TransmitMode Inhibit Time Event Time Περιοχή ρύθμισης Acyclic / Cyclic ms ms Στη ρύθμιση "Acyclic" της παραμέτρου μονάδας "TransmitMode" μεταδίδονται τα δεδομένα διεργασίας μεταξύ της μονάδας ελέγχου MOVI-PLC και του συστήματος Ι/Ο MOVI-PLC, όταν αυτά τροποποιηθούν. Η παράμετρος μονάδας "Event Time" χαρακτηρίζει σ' αυτή την περίπτωση έναν πρόσθετο κυκλικό ρυθμό μετάδοσης. Στη ρύθμιση "Cyclic" της παραμέτρου της μονάδας "TransmitMode", το "Event Time" χαρακτηρίζει το ρυθμό για την κυκλική μετάδοση δεδομένων διεργασίας. Η παράμετρος μονάδας "Inhibit Time" χαρακτηρίζει σε όλες τις περιπτώσεις μία ελάχιστη διάρκεια μεταξύ των μεταδόσεων των δεδομένων διεργασίας. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

30 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (τάση). Αναλογική μονάδα εισόδων OAIB (τάση) Κωδικός αριθμός Περιγραφή Η αναλογική μονάδα εισόδων OAIB διαθέτει εισόδους, οι λειτουργίες των οποίων μπορούν να παραμετροποιηθούν χωριστά. Στην περιοχή περιφερειακών η μονάδα εισόδων OAIB καταλαμβάνει συνολικά byte δεδομένων εισόδου ( byte ανά κανάλι). Τα κανάλια στη μονάδα εισόδων OAIB είναι ηλεκτρικά απομονωμένα από το δίαυλο οπίσθιου τοιχώματος μέσω μετατροπέα DC/DC. αναλογικές εισόδους, τα κανάλια των οποίων είναι ηλεκτρικά απομονωμένα από το δίαυλο οπίσθιου τοιχώματος Τα κανάλια μπορούν να παραμετροποιηθούν χωριστά και να απενεργοποιηθούν Κατάλληλο για κωδικοποιητές με ±0 V LED ένδειξης κατάστασης [] [] I0 [] 0AXX [] Ταινία επιγραφής για τη διεύθυνση Bit με περιγραφή [] LED ένδειξης κατάστασης [] Σειρά βυσμάτων 0 Εγχειρίδιο Σύστημα I/O για MOVI-PLC

31 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (τάση) Αντιστοίχηση βύσματος OAIB Ακροδέκτης /LED Αντιστοίχηση / περιγραφή SF X OAIB AI xbit Volt 0 0AXX Ελεύθερο Θετική σύνδεση, κανάλι 0 Γείωση, κανάλι 0 Θετική σύνδεση, κανάλι Γείωση, κανάλι Θετική σύνδεση, κανάλι Γείωση, κανάλι Θετική σύνδεση, κανάλι Γείωση, κανάλι 0 Ελεύθερο LED SF Ανάβει κόκκινο σε: Λανθασμένη παραμετροποίηση Υπέρβαση ανώτατου και κατώτατου ορίου της περιοχής ελέγχου LED SF Το LED SF ανάβει με κόκκινο χρώμα σε: Υπέρβαση ανώτατου και κατώτατου ορίου της περιοχής ελέγχου Λανθασμένη παραμετροποίηση Σχεδιάγραμμα συνδεσμολογίας V V V V 0 0AXX ΥΠΟΔΕΙΞΗ Συνδέστε προσωρινά με την αντίστοιχη γείωση τις εισόδους που δε χρησιμοποιούνται στο ενεργοποιημένο κανάλι, για να λάβετε συγκεκριμένες τιμές σ' αυτά τα κανάλια. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

32 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (τάση) Αντιστοίχηση λειτουργιών Ρυθμίστε τις λειτουργίες στη διαμόρφωση της μονάδας ελέγχου στην εφαρμογή PLC- Editor, στις παραμέτρους της μονάδας I/O (Æ κεφ. "Παραμετροποίηση των μονάδων I/O"). Οι τυπικές ρυθμίσεις παρουσιάζονται με έντονα γράμματα. Παράμετρος μονάδας Περιοχή ρύθμισης Περιγραφή/περιοχή μέτρησης/προβολή Event Time ms Με το "Event Time" ρυθμίζετε το ρυθμό για την κυκλική μετάδοση δεδομένων μεταξύ του MOVI-PLC και του συστήματος Ι/Ο MOVI-PLC. Mode Channel V (... ) V (... ) Not active DC ±, V DC, V = Τέλος περιοχής άνω ελέγχου () DC 0 V... 0 V = Ονομαστική περιοχή (... ) DC, V = Τέλος περιοχής κάτω ελέγχου ( ) Δύο μονάδες ολοκλήρωσης DC ±,0 V DC,0 V = Τέλος περιοχής άνω ελέγχου (00) DC 0 V... 0 V = Ονομαστική περιοχή (... ) DC,0 V = Τέλος περιοχής κάτω ελέγχου ( 00) Δύο μονάδες ολοκλήρωσης ΥΠΟΔΕΙΞΗ Η τυπική ρύθμιση της μονάδας I/O OAIB είναι " V (... )". Τεχνικά χαρακτηριστικά Ηλεκτρικά χαρακτηριστικά OAIB Αριθμός αναλογικών εισόδων Μήκος καλωδίου (θωρακισμένο) 00 m Τάσεις, ρεύματα, δυναμικό Απομόνωση δυναμικού Κανάλι/δίαυλος οπίσθιου τοιχώματος μεταξύ των καναλιών Επιτρεπόμενη διαφορά δυναμικού μεταξύ των εισόδων μεταξύ των εισόδων και του M intern (U iso ) Η μόνωση ελέγχθηκε με Λήψη ρεύματος από το δίαυλο οπίσθιου τοιχώματος Απώλεια ισχύος της μονάδας I/O Σχηματισμός αναλογικής τιμής Αρχή μέτρησης Δυνατότητα παραμετροποίησης Χρόνος μετατροπής/ανάλυση (ανά κανάλι) Χρόνος βασικής μετατροπής (ms) Ανάλυση (bit) συμπερ. της περιοχής άνω ελέγχου Καταστολή παρεμβολών, όρια σφαλμάτων Καταστολή παρεμβολών για f = n (f± %) (f = συχνότητα παρεμβολής, n =,,...) Παρεμβολή σταθερού ρυθμού (U CM < V) Παρεμβολές μεταξύ των εισόδων Ναι Όχι DC V DC V / AC 0 V DC 00 V DC 0 ma 0, W SAR (προοδευτική προσέγγιση) Ναι n ms Bit f = 0 Hz Hz > 0 db >0dB Όρια σφαλμάτων χρήσης (στη συνολική περιοχή θερμοκρασιών, αναγωγή στην περιοχή εισόδου) Είσοδος τάσης Περιοχή μέτρησης ±0 V / απόκλιση ±0, % Εγχειρίδιο Σύστημα I/O για MOVI-PLC

33 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (τάση) Ηλεκτρικά χαρακτηριστικά OAIB Όριο βασικών σφαλμάτων (όριο σφαλμάτων χρήσης στους C, αναγωγή στην περιοχή εισόδου) Είσοδος τάσης Περιοχή μέτρησης ±0 V / απόκλιση ±0, % Σφάλμα θερμοκρασίας ±0,00 %/K (αναγωγή στην περιοχή εισόδου) Σφάλμα γραμμικότητας ±0,0 % (αναγωγή στην περιοχή εισόδου) Ακρίβεια επανάληψης ±0,0 % (σταθερή κατάσταση στους C, αναγωγή στην περιοχή εισόδου) Διάγνωση Προειδοποίηση διάγνωσης Ένδειξη συγκεντρωτικού σφάλματος Όχι Όχι LED SF (κόκκινο) Δεδομένα για την επιλογή ενός κωδικοποιητή Τάση Περιοχή εισόδου: ±0 V / Αντίσταση εισόδου: 00 kω Επιτρεπόμενη τάση εισόδου για την είσοδο Μέγ. 0 V τάσης (όριο καταστροφής) Μέτρηση τάσης Δυνατή Επιτρεπόμενες συνθήκες περιβάλλοντος Θερμοκρασία λειτουργίας 0 C... 0 C Θερμοκρασία μεταφοράς και αποθήκευσης C... 0 C Σχετική υγρασία % χωρίς δημιουργία συμπυκνωμάτων Αντοχή στους κραδασμούς/δονήσεις Κατά IEC 000- / IEC Αντοχή ΗΜΣ ESD/Burst Κατά IEC IEC / IEC (ως το επίπεδο ) Δεδομένα προγραμματισμού Δεδομένα εισαγωγής byte ( λέξη ανά κανάλι) Δεδομένα εξαγωγής Διαστάσεις και βάρος Διαστάσεις (Π Υ Β) [mm], Βάρος περίπου 0 g Εγχειρίδιο Σύστημα I/O για MOVI-PLC

34 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (ρεύμα). Αναλογική μονάδα εισόδων OAIB (ρεύμα) Κωδικός αριθμός Περιγραφή Η αναλογική μονάδα εισόδων OAIB διαθέτει εισόδους, οι λειτουργίες των οποίων μπορούν να παραμετροποιηθούν χωριστά. Στην περιοχή περιφερειακών η μονάδα εισόδων OAIB καταλαμβάνει συνολικά byte δεδομένων εισόδου ( byte ανά κανάλι). Τα κανάλια στη μονάδα εισόδων OAIB είναι ηλεκτρικά απομονωμένα από το δίαυλο οπίσθιου τοιχώματος μέσω μετατροπέα DC/DC. αναλογικές εισόδους, τα κανάλια των οποίων είναι ηλεκτρικά απομονωμένα από το δίαυλο οπίσθιου τοιχώματος Τα κανάλια μπορούν να παραμετροποιηθούν χωριστά και να απενεργοποιηθούν Κατάλληλο για κωδικοποιητές με... 0 ma, ±0 ma LED ένδειξης κατάστασης [] [] I0 [] 0AXX [] Ταινία επιγραφής για τη διεύθυνση Bit με περιγραφή [] LED ένδειξης κατάστασης [] Σειρά βυσμάτων Εγχειρίδιο Σύστημα I/O για MOVI-PLC

35 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (ρεύμα) Αντιστοίχηση βύσματος OAIB Ακροδέκτης /LED Αντιστοίχηση / περιγραφή SF X OAIB AI xbit Curr 0 0AXX Ελεύθερο Θετική σύνδεση, κανάλι 0 Γείωση, κανάλι 0 Θετική σύνδεση, κανάλι Γείωση, κανάλι Θετική σύνδεση, κανάλι Γείωση, κανάλι Θετική σύνδεση, κανάλι Γείωση, κανάλι 0 Ελεύθερο LED SF Ανάβει κόκκινο σε: Λανθασμένη παραμετροποίηση Υπέρβαση ανώτατου και κατώτατου ορίου της περιοχής ελέγχου LED SF Το LED SF ανάβει με κόκκινο χρώμα σε: Υπέρβαση ανώτατου και κατώτατου ορίου της περιοχής ελέγχου Λανθασμένη παραμετροποίηση Σχεδιάγραμμα συνδεσμολογίας A A A A 0 0AXX ΥΠΟΔΕΙΞΗ Συνδέστε προσωρινά με την αντίστοιχη γείωση τις εισόδους που δε χρησιμοποιούνται στο ενεργοποιημένο κανάλι, για να λάβετε συγκεκριμένες τιμές σ' αυτά τα κανάλια. Εγχειρίδιο Σύστημα I/O για MOVI-PLC

36 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (ρεύμα) Αντιστοίχηση λειτουργιών Ρυθμίστε τις λειτουργίες στη διαμόρφωση της μονάδας ελέγχου στην εφαρμογή PLC- Editor, στις παραμέτρους της μονάδας I/O (Æ κεφ. "Παραμετροποίηση των μονάδων I/O"). Οι τυπικές ρυθμίσεις παρουσιάζονται με έντονα γράμματα. Παράμετρος μονάδας Περιοχή ρύθμισης Περιγραφή/περιοχή μέτρησης/προβολή Event Time ms Με το "Event Time" ρυθμίζετε το ρυθμό για την κυκλική μετάδοση δεδομένων μεταξύ του MOVI-PLC και του συστήματος Ι/Ο MOVI-PLC. Mode Channel ma (0... ) ma (... )... 0 ma (0... ) ma (... ) Not active DC,..., ma DC, ma = Τέλος περιοχής άνω ελέγχου () DC... 0 ma = Ονομαστική περιοχή (0... ) DC, ma = Τέλος περιοχής κάτω ελέγχου ( ) Δύο μονάδες ολοκλήρωσης DC ±, ma DC, ma = Τέλος περιοχής άνω ελέγχου () DC 0 ma... 0 ma = Ονομαστική περιοχή (... ) DC, V = Τέλος περιοχής κάτω ελέγχου ( ) Δύο μονάδες ολοκλήρωσης DC 0,... ma DC ma = Τέλος περιοχής άνω ελέγχου () DC.. 0 ma = Ονομαστική περιοχή (0... ) DC 0, ma = Τέλος περιοχής κάτω ελέγχου ( ) Δύο μονάδες ολοκλήρωσης DC ± ma DC ma = Τέλος περιοχής άνω ελέγχου (00) DC 0 ma... 0 ma = Ονομαστική περιοχή (... ) DC ma = Τέλος περιοχής κάτω ελέγχου ( 00) Δύο μονάδες ολοκλήρωσης ΥΠΟΔΕΙΞΗ Η τυπική ρύθμιση της μονάδας I/O OAIB είναι "... 0 ma (0... )". Τεχνικά χαρακτηριστικά Ηλεκτρικά χαρακτηριστικά OAIB Αριθμός αναλογικών εισόδων Μήκος καλωδίου (θωρακισμένο) 00 m Τάσεις, ρεύματα, δυναμικό Απομόνωση δυναμικού Κανάλι/δίαυλος οπίσθιου τοιχώματος μεταξύ των καναλιών Επιτρεπόμενη διαφορά δυναμικού μεταξύ των εισόδων μεταξύ των εισόδων και του M intern (U iso ) Η μόνωση ελέγχθηκε με Λήψη ρεύματος από το δίαυλο οπίσθιου τοιχώματος Απώλεια ισχύος της μονάδας I/O Σχηματισμός αναλογικής τιμής Αρχή μέτρησης Δυνατότητα παραμετροποίησης Χρόνος μετατροπής/ανάλυση (ανά κανάλι) Χρόνος βασικής μετατροπής (ms) Ανάλυση (bit) συμπερ. της περιοχής άνω ελέγχου Ναι Όχι DC V DC V / AC 0 V DC 00 V DC 0 ma 0, W SAR (προοδευτική προσέγγιση) Ναι nx ms Bit Εγχειρίδιο Σύστημα I/O για MOVI-PLC

37 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (ρεύμα) Ηλεκτρικά χαρακτηριστικά OAIB Καταστολή παρεμβολών, όρια σφαλμάτων Καταστολή παρεμβολών για f = n (f± %) (f = συχνότητα παρεμβολής, n =,,...) Παρεμβολή σταθερού ρυθμού (U CM < V) Παρεμβολές μεταξύ των εισόδων f = 0 Hz Hz > 0 db >0dB Όρια σφαλμάτων χρήσης (στη συνολική περιοχή θερμοκρασιών, αναγωγή στην περιοχή εισόδου) είσοδος ρεύματος Περιοχή μέτρησης ±0 ma / απόκλιση ±0, % Περιοχή μέτρησης... 0 ma / απόκλιση ±0, % Όριο βασικών σφαλμάτων (όριο σφαλμάτων χρήσης στους C, αναγωγή στην περιοχή εισόδου) είσοδος ρεύματος Περιοχή μέτρησης ±0 ma / απόκλιση ±0, % Περιοχή μέτρησης... 0 ma / απόκλιση ±0, % Σφάλμα θερμοκρασίας ±0,00 %/K (αναγωγή στην περιοχή εισόδου) Σφάλμα γραμμικότητας ±0,0 % (αναγωγή στην περιοχή εισόδου) Ακρίβεια επανάληψης ±0,0 % (σταθερή κατάσταση στους C, αναγωγή στην περιοχή εισόδου) Διάγνωση Προειδοποίηση διάγνωσης Ένδειξη συγκεντρωτικού σφάλματος Δεδομένα για την επιλογή ενός κωδικοποιητή ρεύμα Επιτρεπόμενο ρεύμα εισόδου για τη είσοδο ρεύματος (όριο καταστροφής) Μέτρηση τάσης ως μετασχηματιστής μέτρησης κλώνων ως μετασχηματιστής μέτρησης κλώνων Όχι Όχι LED SF (κόκκινο) Περιοχή εισόδου ±0 ma / Αντίσταση εισόδου 0 Ω Περιοχή εισόδου... 0 µa /Αντίσταση εισόδου 0 Ω 0 ma Δυνατή, με εξωτερική τροφοδοσία Δυνατή Επιτρεπόμενες συνθήκες περιβάλλοντος Θερμοκρασία λειτουργίας 0 C... 0 C Θερμοκρασία μεταφοράς και αποθήκευσης C... 0 C Σχετική υγρασία % χωρίς δημιουργία συμπυκνωμάτων Αντοχή στους κραδασμούς/δονήσεις Κατά IEC 000- / IEC Αντοχή ΗΜΣ ESD/Burst Κατά IEC IEC / IEC (ως το επίπεδο ) Δεδομένα προγραμματισμού Δεδομένα εισαγωγής byte ( λέξη ανά κανάλι) Δεδομένα εξαγωγής Διαστάσεις και βάρος Διαστάσεις (Π Υ Β) [mm], Βάρος περίπου 0 g Εγχειρίδιο Σύστημα I/O για MOVI-PLC

38 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (πολλαπλή είσοδος). Αναλογική μονάδα εισόδων OAIB (πολλαπλή είσοδος) Κωδικός αριθμός Περιγραφή Η αναλογική μονάδα εισόδων OAIB διαθέτει εισόδους, οι λειτουργίες των οποίων μπορούν να παραμετροποιηθούν χωριστά. Στην περιοχή περιφερειακών η μονάδα εισόδων OAIB καταλαμβάνει συνολικά byte δεδομένων εισόδου ( byte ανά κανάλι). Τα κανάλια στη μονάδα εισόδων OAIB είναι ηλεκτρικά απομονωμένα από το δίαυλο οπίσθιου τοιχώματος μέσω μετατροπέα DC/DC. Τα κανάλια μπορούν να παραμετροποιηθούν χωριστά και να απενεργοποιηθούν Οι γειώσεις των καναλιών δεν είναι γαλβανικά συνδεδεμένες και επιτρέπεται να παρουσιάσουν μία διαφορά τάσης έως και V Διαγνωστική λειτουργία [] [] I0 [] 0AXX [] Ταινία επιγραφής για τη διεύθυνση Bit με περιγραφή [] LED ένδειξης κατάστασης [] Σειρά βυσμάτων Αντιστοίχηση βύσματος OAIB Ακροδέκτης /LED Αντιστοίχηση / περιγραφή F0 F F F X OAIB AI xbit Mult 0 0AXX Σε σύνδεση τεσσάρων αγωγών, κανάλι 0 Θετική σύνδεση, κανάλι 0 Γείωση, κανάλι 0 Θετική σύνδεση, κανάλι Γείωση, κανάλι Θετική σύνδεση, κανάλι Γείωση, κανάλι Θετική σύνδεση, κανάλι Γείωση, κανάλι 0 Σε σύνδεση τεσσάρων αγωγών, κανάλι LED F0... F Ανάβει κόκκινο όταν: παρουσιαστεί σφάλμα σε ένα από τα κανάλια εάν έχει γίνει μία καταχώρηση στα bytes διάγνωσης Εγχειρίδιο Σύστημα I/O για MOVI-PLC

39 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (πολλαπλή είσοδος) LED F0... F Τα LED F0... F ανάβουν με κόκκινο χρώμα, όταν παρουσιαστεί σφάλμα σε ένα από τα κανάλια εάν έχει γίνει μία καταχώρηση στα bytes διάγνωσης Σχεδιάγραμμα συνδεσμολογίας Η εικόνα που ακολουθεί παρουσιάζει τις δυνατότητες σύνδεσης για τις διάφορες περιοχές μέτρησης. Η αντιστοίχηση στις περιοχές μέτρησης παρουσιάζεται στη στήλη "Σύνδεση" στην ενότητα "Αντιστοίχηση λειτουργιών". [] [] [] [] U- I V A U+ V A I I V A U+ V A I U- 0AXX ΥΠΟΔΕΙΞΗ Συνδέστε προσωρινά με την αντίστοιχη γείωση τις εισόδους που δε χρησιμοποιούνται στο ενεργοποιημένο κανάλι, για να λάβετε συγκεκριμένες τιμές σ' αυτά τα κανάλια. ΣΤΟΠ! Η μονάδα I/O μπορεί να υποστεί ζημιές εάν δεν τηρήσετε τα εξής: Η παραμετροποιημένη περιοχή μέτρησης θα πρέπει να συμφωνεί με τον συνδεδεμένο κωδικοποιητή. Στην είσοδο δεν επιτρέπεται να συνδεθεί τάση >DC V! Εγχειρίδιο Σύστημα I/O για MOVI-PLC

40 Δομή συσκευής και τεχνικά χαρακτηριστικά συστήματος I/O MOVI-PLC Αναλογική μονάδα εισόδων OAIB (πολλαπλή είσοδος) Αντιστοίχηση λειτουργιών Η αντιστοίχηση ενός αριθμού λειτουργίας σε ένα κανάλι γίνεται με την παραμετροποίηση των παραμέτρων της μονάδας (Æ κεφ. "Παραμετροποίηση μονάδων I/O"). Με τον αριθμό λειτουργίας 00 hex δεν επηρεάζεται ο αριθμός λειτουργίας που περιέχεται στα μόνιμα αποθηκευμένα δεδομένα παραμετροποίησης. Με τον ορισμό του FF hex μπορείτε να απενεργοποιήσετε το αντίστοιχο κανάλι. Παράμετρος μονάδας Αρ. hex Περιοχή ρυθμίσεων / λειτουργία Περιγραφή/περιοχή μέτρησης/προβολή Event Time ms Με το "Event Time" ρυθμίζετε το ρυθμό για την κυκλική μετάδοση δεδομένων μεταξύ του MOVI-PLC και του συστήματος Ι/Ο MOVI-PLC. Module Mode Με την παράμετρο της μονάδας "Module Mode" ορίζετε εάν η αναλογική μονάδα εισόδων OAIB θα αναπαράγει μία προειδοποίηση διάγνωσης. Τα δεδομένα διάγνωσης αποστέλλονται σ' αυτή την περίπτωση στο λειτουργικό στοιχείο MPLC_ConnectSEWIOSystem_CAN (Æ κεφ. "Πρόγραμμα IEC"). Περισσότερες πληροφορίες θα βρείτε στο εγχειρίδιο "Βιβλιοθήκη MPLCUtilities για MOVI-PLC ". Bit 0..., : Δεσμευμένο Bit : 0 = Φραγή προειδοποίησης διάγνωσης = Ενεργοποίηση προειδοποίησης διάγνωσης Σχεδιάγραμμα συνδεσμολογίας 0 Εγχειρίδιο Σύστημα I/O για MOVI-PLC
