Τεχνικό εγχειρίδιο Οδηγίες εγκατάστασης και συντήρησης για ηλεκτρικούς λέβητες

Transcript

1 Τεχνικό εγχειρίδιο Οδηγίες εγκατάστασης και συντήρησης για ηλεκτρικούς λέβητες Σειρά 6kW, 8kW, 9kW, 10kW, 12kW, 16kW, 20kW, 24kW, 28kW και 32kW

2 ΠΡΟΣΟΧΗ! Για την ασφάλειά σας, διαβάστε προσεκτικά τις ακόλουθες οδηγίες πριν προχωρήσετε με την εγκατάσταση ή την χρήση αυτού του προϊόντος. Η μη τήρηση αυτών των υποδείξεων μπορεί να οδηγήσει σε τραυματισμό ανθρώπων ή ζημιά στην περιουσία σας για το οποίο ο κατασκευαστής ΔΕΝ ΦΕΡΕΙ KAMMIA ΕΥΘΥΝH. ΕΝΔΕΔΕΙΓΜΕΝΗ ΧΡΗΣΗ Οι DYNAMIC ηλεκτρικοί λέβητες της σειράς EK προορίζονται για τοπική θέρμανση. Με κλειστό σύστημα θέρμανσης σε διαμερίσματα, δάπεδα, σπίτια, χώρους παραγωγής, γραφεία κλπ. Ο ηλεκτρικός λέβητας μπορεί να λειτουργήσει ανεξάρτητα ή σε συνδυασμό με μια εγκατάσταση θέρμανσης που χρησιμοποιεί ένα στερεό καύσιμο σε λέβητα, ή ένα τζάκι νερού. Εγκαταστάσεις θέρμανσης που χρησιμοποιούν ένα ηλεκτρικό λέβητα έχουν πολλαπλά πλεονεκτήματα: μια πολύ μικρότερη αρχική επένδυση, αθόρυβη λειτουργία και την ασφάλεια σε μια πλήρως αυτόματη λειτουργία, δεν υπάρχει ανάγκη για ειδική συντήρηση, εύκολη και απροβλημάτιστη λειτουργία σε ένα μικρό χώρο εγκατάστασης.

3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΑΞΕΣΟΥΑΡ 2.1. Τεχνικό διάγραμμα δεδομένων Διάγραμμα 1 Τύπος: "DYNAMIC" Δυνατότητα θέρμανσης (kw) Παροχή σε (V) Στάδια λειτουργίας Θερμοκρασία Νερού ( С) Δοχείο διαστολής (Lt) Διαστάσεις Π x Υ x Β (mm) 6 EK EK х580х250 9 EK EK х540х EK EK /535/ EK or 3 24 EK 24 2 or EK 30 2 or EK 32 2 or 3 615х600х360 Πίεση λειτουργίας (bar) 2.5

4 2.2. Ηλεκτρολογικό διάγραμμα εγκατάστασης του λέβητα Διάγραμμα No. 1 ΥΠΟΜΝΗΜΑ: 1. Είσοδος κρύου νερού 1" μούφα 2. Στήριξη πλαισίου 3. Κιβώτιο ελέγχου 4. Στάδια Λειτουργίας 5. Θερμοστάτης λειτουργίας 0 90 C με αισθητήριο 6. Θερμόμετρο Μανόμετρο 120 C 4 bar 7. Ηλεκτρικές αντιστάσεις 8. Έξοδος ζεστού νερού 1" μούφα 9. Μονωμένο δοχείο νερού, 10mm πάχος τοιχωμάτων 10. Θήκη θερμοστάτη 11. Δοχείο διαστολής μεμβράνης 12. Αυτόματος διακόπτης ασφαλείας 14. Υψηλής τάσης ένδειξη 15. θερμοστάτης ασφαλείας 100οC με αισθητήριο 16. Κυκλοφορητής που συνδέεται με 1" ένωση 2.3. Ο ηλεκτρικός λέβητας υποστηρίζεται από ατσάλινο πλαίσιο για να κρεμαστεί στον τοίχο χρησιμοποιώντας στηρίγματα Υπάρχει ένα άνοιγμα στο μπροστινό μέρος του περιβλήματος για τον ηλεκτρικό πίνακα που περιέχει εξ ολοκλήρου τον έλεγχο και τις συσκευές μέτρησης.

5 Πίνακας ελέγχου: ΥΠΟΜΝΗΜΑ: 1. Θερμοστάτης λειτουργίας 0 90C 2. Θερμόμετρο Μανόμετρο 3. Στάδια λειτουργίας 4. Ασφάλεια 5. Ενδεικτικό λειτουργίας 6. Γενικός διακόπτης ON/OFF 2.5. Μέσα στο πλαίσιο είναι ο ηλεκτρικός πίνακα, το δοχείο νερού του λέβητα (Εξαιρετική θερμομόνωση), ο κυκλοφορητής και Δοχείο διαστολής Η δεξαμενή νερού περιέχει τις ηλεκτρικές αντιστάσεις με 1 1/4" σπείρωμα, καθώς επίσης το θερμοστάτη με τo θερμό μανόμετρο.

6 ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ: 3.1. Ο ηλεκτρικός λέβητας ελέγχεται από το θερμοστάτη λειτουργίας ή με ένα θερμοστάτη χώρου τυπικό, με ημερήσιο ή εβδομαδιαίο προγραμματιστή. Η μέγιστη θερμοκρασία του νερού ελέγχεται από τον θερμοστάτη λειτουργίας και συνιστάται ότι δεν πρέπει να ξεπερνάει τους 80 C Μετά την ενεργοποίηση του διακόπτη Main (6) και επιλέγοντας το απαραίτητο στάδιο (3), η αντλία αρχίζει να δουλεύει συνέχεια με τις ηλεκτρικές αντιστάσεις. Όταν η επιθυμητή θερμοκρασία επιτευχθεί, o θερμοστάτης χώρου (αν υπάρχει), θα γυρίσει τις ηλεκτρικές αντιστάσεις στο off. Εάν δεν υπάρχει θερμοστάτης χώρου εγκατεστημένος, ο λέβητας θα σβήσει όταν φτάσει τη θερμοκρασία του νερού που έχει ορίσει ο θερμοστάτης λειτουργίας θερμοστάτη (2) Προστασία: Η επέκταση νερού κατά τη διάρκεια της λειτουργίας στεγάζεται από το Δοχείο διαστολής μεμβράνης (σχήμα 1, θέση 11) Σε περίπτωση που η μέγιστη επιτρεπόμενη πίεση 3 bar υπερβεί, τότε η βαλβίδα ασφαλείας θα ανοίξει αυτόματα και θα στραγγίζεται το νερό έως ότου η πίεση στο σύστημα είναι ομαλοποιημένη. Σε περίπτωση βλάβης του θερμοστάτη λειτουργίας, το σύστημα θα κλείσει με το θερμοστάτη ασφαλείας του οποίου είναι εγκατεστημένο το αισθητήριο μέσα στη δεξαμενή νερού.

7 ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΛΕΒΗΤΑ 4.1. Ο ηλεκτρικός λέβητας πρέπει να τοποθετηθεί στον τοίχο σε κατακόρυφη θέση χρησιμοποιώντας βραχίονες ή άγκιστρα. Είναι σημαντικό να ληφθεί το πλάτος και το είδος του τοιχώματος υπόψη, προκειμένου να διασφαλιστεί η αξιόπιστη σύνδεση ανάλογα με το βάρος του λέβητα Κατά την εγκατάσταση, μια ελάχιστη μετατόπιση 600 χιλιοστά, πρέπει να προβλεφθεί από την αριστερή πλευρά του λέβητα σε περίπτωση που η ηλεκτρικός λέβητας χρειάζεται αντικατάσταση, και ένα 200 χιλιοστά απόκλιση από το δεξιό τοίχωμα για εύκολη αποσυναρμολόγηση του καπακιού Η είσοδος και η έξοδος του νερού χρησιμοποιούν 1" μούφα και η σύνδεση για την εγκατάσταση θέρμανσης πρέπει να χρησιμοποιούνται αποσπώμενες ενώσεις Η βαλβίδα ασφαλείας και ο κρουνός εκκένωσης πρέπει να είναι συνδεδεμένοι με ένα επιπλέον σωλήνα που απομακρύνει σε ασφαλή τοποθεσία όπως το αποχετευτικό δίκτυο ή εκτός των εγκαταστάσεων, προκειμένου να προστατεύσει τις ηλεκτρικές συνδέσεις από την απόσβεση ή κοντινά άτομα που υπάρχουνε Πριν από το κυκλοφορητή, ένα υποχρεωτικό φίλτρο νερού πρέπει να εγκατασταθεί και ένα αυτόματο 1/2" απαγωγής αέρα σε κάθε υψηλό σημείο Το σύστημα θέρμανσης συνήθως γεμίζεται με νερό ή προπυλενογλυκόλη. Η χρήση της αλκοόλης, ελαίων, ή άλλα εύφλεκτα, εκρηκτικά ή τοξικά υγρά απαγορεύονται αυστηρά Αν το νερό στην περιοχή είναι πολύ σκληρό, συστήνουμε πλήρωση του συστήματος με προπυλενογλυκόλη. Η συσσώρευση της κλίμακας λειτουργίας επί των ηλεκτρικών αντιστάσεων θα οδηγήσει σε θορυβώδη λειτουργία και μικρότερη ζωή αυτών. Τα νερά πρέπει να πληρούν τις ακόλουθες προϋποθέσεις: Περιεκτικότητα οξυγόνου: < 50 mkg/kg Συνολική σκληρότητα: < 50 mkgekv/kg Οι διαφορές περιεχομένου ουσίες: < 5 mkg/kg рн: 8 με 9,5 Η περιεκτικότητα σε ελεύθερο διοξείδιο του άνθρακα: δεν επιτρέπεται ΠΡΟΣΟΧΗ! Το νερό μέσα στο σύστημα θέρμανσης μπορεί να αποστραγγίζεται μόνον και εάν είναι αναγκαίο, δηλαδή για επισκευές, καθώς αυτό αυξάνει τον κίνδυνο της διάβρωσης και τη συσσώρευση αλάτων στο σύστημα.

8 4.9. Ο ηλεκτρικός λέβητας μπορεί να λειτουργήσει με κλειστά ή ανοικτά συστήματα θέρμανσης όπου η μέγιστη θερμοκρασία λειτουργίας δεν πρέπει να υπερβαίνει τους C και η πίεση δεν πρέπει να υπερβαίνει τα 1,8 bar κατά τη χρήση χάλυβα λέβητα στερεών καυσίμων και 2,5 bar σε ένα ανεξάρτητο κύκλωμα θέρμανσης. Διάγραμμα No2 Σύνδεση του ηλεκτρικού λέβητα στην εγκατάσταση θέρμανσης ΥΠΟΜΝΗΜΑ: 1. Ηλεκτρικός λέβητας 2. 1" μούφα 3. Αυτόματο εξαεριστικό 1/2" 4. 1/2" - 3 bar Βαλβίδα ασφαλείας 5. 1" Φίλτρο νερού 6. 1/2" Αυτόματη βαλβίδα πλήρωσης 7. 1/2" Ηλεκτροβάνα 8. 1/2" Βαλβίδα αντεπιστροφής 9. 1" Ηλεκτροβάνα

9 ΣΥΝΔΕΣΗ ΜΕ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ 5.1. Σύνδεση ηλεκτρικού λέβητα με τις ηλεκτρικές εγκαταστάσεις και κάθε αναγκαία καλωδίωση πρέπει να γίνει από εξουσιοδοτημένο τεχνικό μόνο Ηλεκτρική παροχή πρέπει να γίνει μόνο χρησιμοποιώντας μια άμεση (μη κουμπωτό) σύνδεση σε ένα ανεξάρτητο κύκλωμα, όπου η διατομή των καλωδίων είναι σύμφωνα με τις τιμές που ορίζονται στα Διαγράμματα 2 και 3. Τάση τροφοδοσίας 230V ΔΙΑΓΡΑΜΜΑ 2. Р (kw) I H (A) S (mm) 2 I fuse (A) х х х х Τάση τροφοδοσίας 3 x 380V ΔΙΑΓΡΑΜΜΑ 3. Р (kw) I H (A) S (mm) 2 I fuse (A) х 4 3 х х 4 3 х х 6 3 х х 6 3 х х 10 3 х х 10 3 х х 16 3 х Ο ηλεκτρικός λέβητας πρέπει να γειωθεί με ένα καλώδιο του οποίου η διατομή ισούται τουλάχιστον εκείνη του ουδέτερου αγωγού. Η αντίσταση της γείωσης δεν πρέπει να υπερβαίνει 10Ω.

10 5.4. Ο ηλεκτρικός λέβητας πρέπει να γειωθεί από: α. Μ3 σπείρωμα (για μονοφασικούς λέβητες) ή Μ5 σπείρωμα (για τριφασικούς λέβητες) του καλωδίου τροφοδοσίας με την βίδα γείωσης που υπάρχει στο λέβητα. β. από ένα ξεχωριστό έναυσμα γείωσης στην υπάρχουσα εγκατάσταση γείωσης Ο θερμοστάτης χώρου τροφοδοτείται από ένα καλώδιο 3 x 0,5 mm Το περιθώριο μεταξύ ON και OFF (Δt) σημείο του θερμοστάτη χώρου θα πρέπει να είναι 2 C τουλάχιστον Ο θερμοστάτης χώρου δεν θα πρέπει να εγκατασταθεί κοντά σε πηγές θερμότητας ή σε άμεσο ηλιακό φως Ο ηλεκτρικός λέβητας είναι εφοδιασμένος με ένα ουδέτερο περίβλημα. ΣΗΜΕΙΩΣΗ: Αν χρησιμοποιείτε διακόπτης διαρροής ρεύματος, ο ουδέτερος αγωγός (Ν) και ο αγωγός γείωσης (ΡΕ), πρέπει να διαχωρίζονται. Μετά τον RCCB, ο ουδέτερος και ο αγωγός γείωσης δεν πρέπει να έρχονται σε επαφή μεταξύ τους σε οποιοδήποτε σημείο. Εάν η γραμμή τροφοδοσίας έχει εγκατασταθεί RCCB, το μπουλόνι γείωσης και ουδέτερος αγωγών πρέπει να είναι αγεφύρωτο. Εάν δεν έχει εγκατασταθεί RCCB, ο ουδέτερος αγωγός (Ν) και ο αγωγός γείωσης (ΡΕ) πρέπει να γεφυρωθεί με σκοπό την προστασία του περιβλήματος από διαρροή γραμμής. ЕК Ηλεκτρικό διάγραμμα μονοφασικού λέβητα ΔΙΑΓΡΑΜΜΑ No. 3 ASS Αυτόματος διακόπτης ασφαλείας KT Θερμοστάτης λειτουργίας FU Ασφάλεια 2Α HL Ενδεικτικά K1, K2 Ρελέ ισχύος SA1, SA2 1st στάδιο / 2nd στάδιο διακόπτη CB Διακόπτες CP Κυκλοφορητής BT Θερμοστάτης ασφαλείας R1, R2, R3, R4 Ηλεκτρικές αντιστάσεις RT θερμοστάτης χώρου EL Διακόπτης υπερθέρμανσης

11 5.6. Ηλεκτρικό διάγραμμα τριφασικού λέβητα ΔΙΑΓΡΑΜΜΑ No. 4 ASS Αυτόματος διακόπτης ασφαλείας KT Θερμοστάτης λειτουργίας FU Ασφάλεια 2Α HL Ενδεικτικά K1, K2 Ρελέ ισχύος SA1, SA2 1st στάδιο / 2nd στάδιο διακόπτη CB Διακόπτες CP Κυκλοφορητής BT Θερμοστάτης ασφαλείας R1, R2, R3, R4 Ηλεκτρικές αντιστάσεις RT θερμοστάτης χώρου EL Διακόπτης υπερθέρμανσης 5.6. Ηλεκτρικό διάγραμμα & καλωδίωση του θερμοστάτη χώρου και κυκλοφορητή Διάγραμμα Νο 5 Ο κατασκευαστής διατηρεί το δικαίωμα για τροποποιήσεις.

12 ΥΠΟΧΡΕΩΤΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟΫΠΟΘΕΣΕΙΣ 6.1. Ο ηλεκτρικός λέβητας πρέπει να εγκατασταθεί σε θέση που είναι κατάλληλη για τη συντήρηση, σύμφωνα με τις οδηγίες στην ενότητα IV Ο ηλεκτρικός λέβητας δεν πρέπει να εγκαθίσταται σε ανοιχτό και υγρό μέρος Ο ηλεκτρικός λέβητας δεν πρέπει να εγκατασταθεί σε κάποιο ντουλάπι ή σε μικρά δωμάτια χωρίς ελάχιστη φυσική κυκλοφορία του αέρα για να δροσίζεται κατά τη διάρκεια της λειτουργίας Η θερμοκρασία λειτουργίας του περιβάλλοντος πρέπει να είναι εντός του 7 C μέχρι και +45 C Μετά την εγκατάσταση του συστήματος θέρμανσης και του ηλεκτρικού λέβητα, ολόκληρο το σύστημα πρέπει να δοκιμάζεται υδραυλικά, όπου κατά την διάρκεια πλήρωσης, η πίεση του νερού δεν πρέπει να υπερβαίνει τα 2 bar τόσο και για το σύστημα και του λέβητα Η τάση τροφοδοσίας 230V/400V, 50Hz δεν πρέπει να αποκλίνει περισσότερο από 5% Οι έλεγχοι που διενεργούνται στα ηλεκτρικά του λέβητα, η σύνδεση του θερμοστάτη χώρου με το λέβητα και την εφαρμογή της ηλεκτρικής εγκατάστασης είναι σύμφωνα με το τμήμα V Ένας θερμός έλεγχος του λέβητα και ολόκληρης της εγκατάστασης θα πρέπει να διεξαχθούν Ο ηλεκτρικός λέβητας δεν πρέπει να τίθεται σε λειτουργία εάν δεν υπάρχει νερό στο σύστημα (για να αποφευχθεί ζημία στην αντλία και τα θερμαντικά στοιχεία) Καμία απολύτως παρέμβαση επιτρέπεται σε ηλεκτρικά του λέβητα, εκτός για τη συντήρηση, έλεγχο και την αντικατάσταση του θερμοστάτη διακόπτη ασφαλείας λειτουργίας. Σε περίπτωση που ο διακόπτης ασφαλείας χρειάζεται αντικατάσταση, ο κεντρικός διακόπτης πρέπει να απενεργοποιηθεί Μετά από μερικές ημέρες από τη λειτουργία του λέβητα, όλα τα κυκλώματα και αυτόματος διακόπτης ασφαλείας πρέπει να σφίγγονται. Το ίδιο πρέπει να γίνει μετά από κάθε προφύλαξη ή έλεγχο! Κατά την έναρξη της περιόδου θέρμανσης, ένας έλεγχος του συστήματος πρέπει να πραγματοποιηθεί καθώς και μια χειροκίνητη μετακίνηση του κυκλοφορητή. Παρακαλώ επικοινωνήστε με τον εξουσιοδοτημένο τεχνικό σας, για επισκευή και συντήρηση.

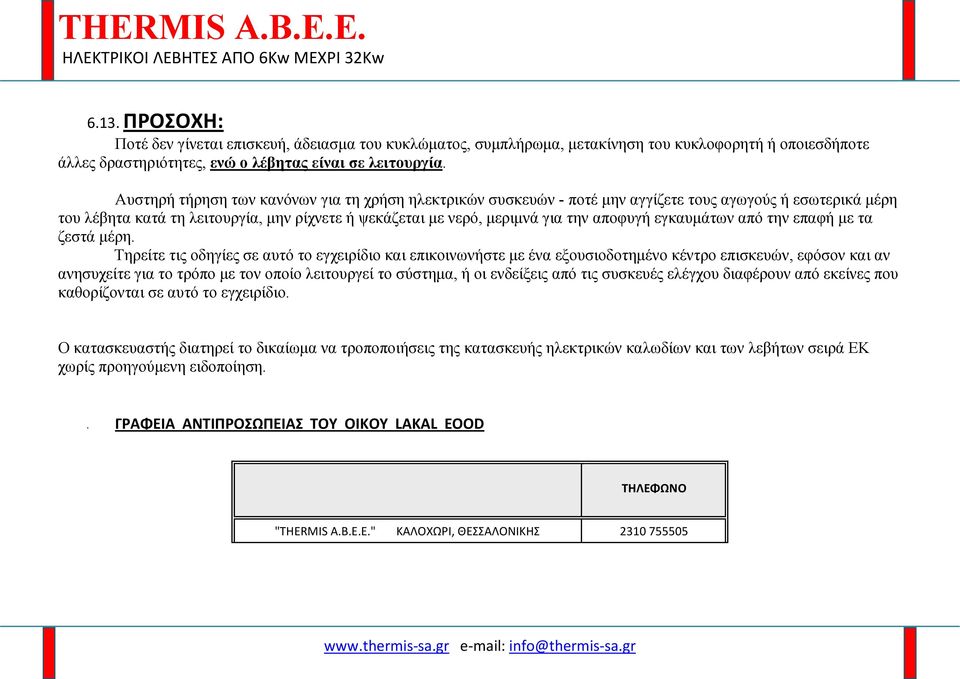

13 6.13. ΠΡΟΣΟΧΗ: Ποτέ δεν γίνεται επισκευή, άδειασμα του κυκλώματος, συμπλήρωμα, μετακίνηση του κυκλοφορητή ή οποιεσδήποτε άλλες δραστηριότητες, ενώ ο λέβητας είναι σε λειτουργία. Αυστηρή τήρηση των κανόνων για τη χρήση ηλεκτρικών συσκευών - ποτέ μην αγγίζετε τους αγωγούς ή εσωτερικά μέρη του λέβητα κατά τη λειτουργία, μην ρίχνετε ή ψεκάζεται με νερό, μεριμνά για την αποφυγή εγκαυμάτων από την επαφή με τα ζεστά μέρη. Τηρείτε τις οδηγίες σε αυτό το εγχειρίδιο και επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο επισκευών, εφόσον και αν ανησυχείτε για το τρόπο με τον οποίο λειτουργεί το σύστημα, ή οι ενδείξεις από τις συσκευές ελέγχου διαφέρουν από εκείνες που καθορίζονται σε αυτό το εγχειρίδιο. Ο κατασκευαστής διατηρεί το δικαίωμα να τροποποιήσεις της κατασκευής ηλεκτρικών καλωδίων και των λεβήτων σειρά EK χωρίς προηγούμενη ειδοποίηση. ΓΡΑΦΕΙΑ ΑΝΤΙΠΡΟΣΩΠΕΙΑΣ ΤΟΥ ΟΙΚΟΥ LAKAL EOOD ΤΗΛΕΦΩΝΟ "THERMIS A.B.E.E." ΚΑΛΟΧΩΡΙ, ΘΕΣΣΑΛΟΝΙΚΗΣ

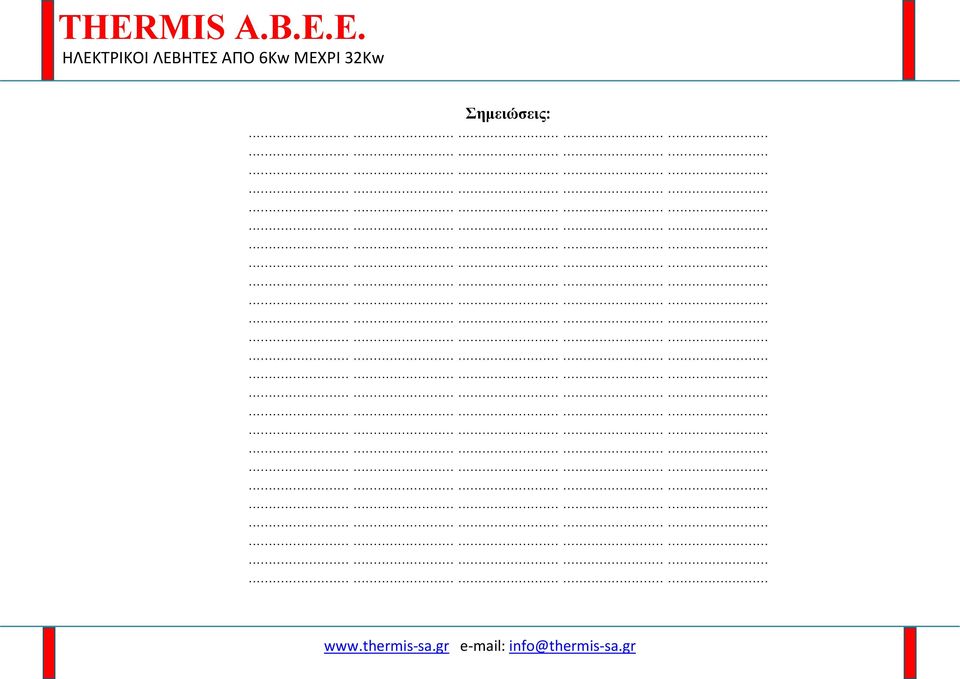

14 Σημειώσεις:
