ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ

Transcript

1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΜΕΛΕΤΗ ΦΩΤΑΓΩΓΗΣΗΣ ΤΜΗΜΑΤΟΣ ΕΘΝΙΚΗΣ ΟΔΟΥ Πτυχιακή Εργασία...: Ετηβλέπωντες Καθηγητές...: Ευαγγελίδης Κωνσταντίνος Μπαντέκας Δημήτριος Μαγκαφάς Λυκούργος

2 ΠΕΡΙΕΧΟΜΕΝΑ (ΚΕΦΑΛΑΙΑ) ΜΕΛΕΤΗΣ Α. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ - ΠΡΟΔΙΑΓΡΑΦΕΣ Β. ΦΩΤΟΤΕΧΝΙΚΗ ΜΕΛΕΤΗ Γ. ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΜΕΛΕΤΗ Δ. ΣΤΑΤΙΚΗ ΜΕΛΕΤΗ Ε. ΣΧΕΔΙΑ

3 ΚΕΦΑΛΑΙΟ A ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

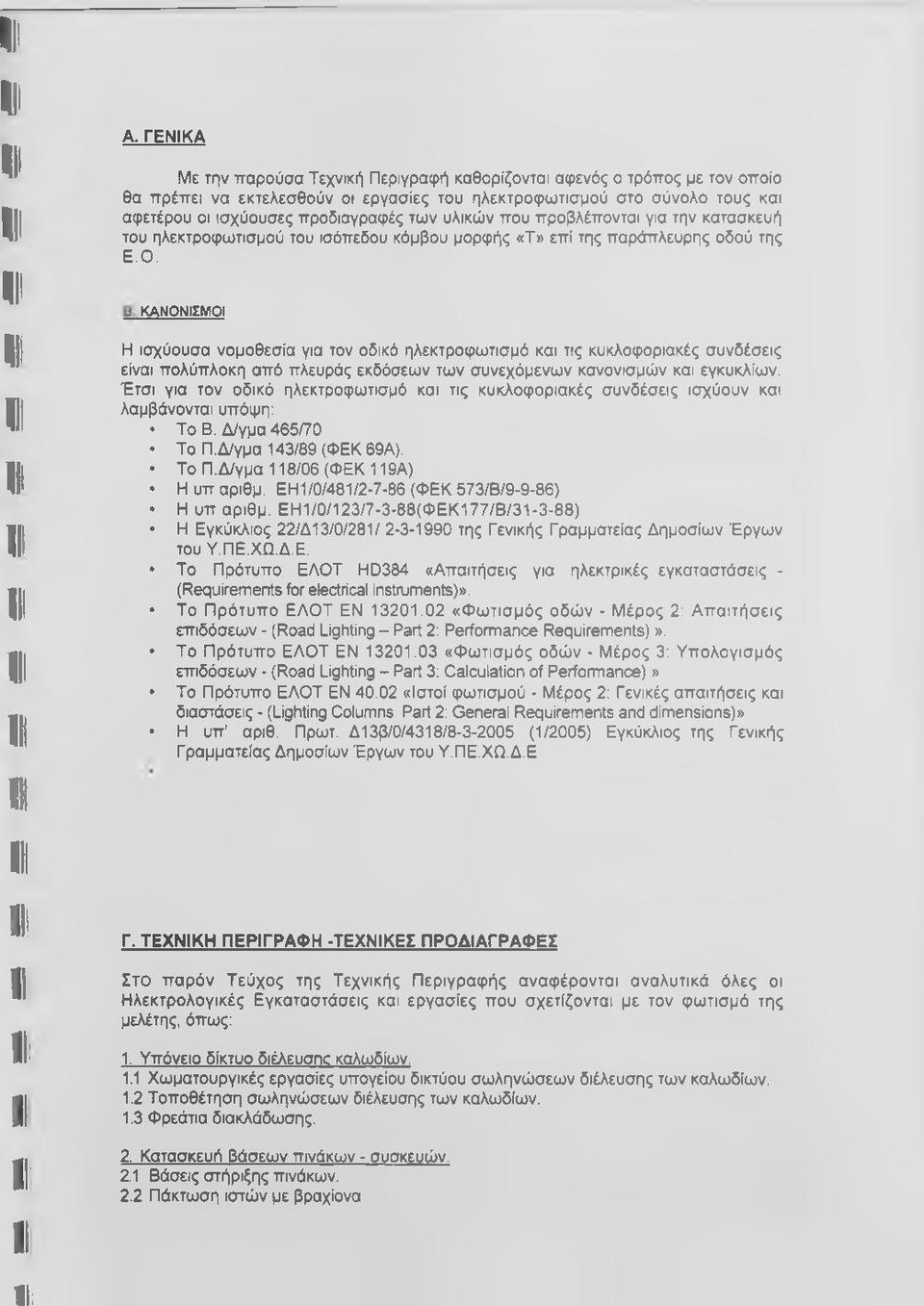

4 III I Ui I III III I I w II II II II I I I I II II I I A. ΓΕΝΙΚΑ Με την παρούσα Τεχνική Περιγραφή καθορίζονται αφενός ο τρόπος με τον οποίο θα πρέπει να εκτελεσθούν οι εργασίες του ηλεκτροφωτισμού στο σύνολο τους και αφετέρου οι ισχύουσες προδιαγραφές των υλικών που προβλέπονται για την κατασκευή του ηλεκτροφωτισμού του ισόπεδου κόμβου μορφής «Τ» επί της παράπλευρης οδού της Ε.Ο. ΚΑΝΟΝΙΣΜΟΙ Η ισχύουσα νομοθεσία για τον οδικό ηλεκτροφωτισμό και τις κυκλοφοριακές συνδέσεις είναι πολύπλοκη από πλευράς εκδόσεων των συνεχόμενων κανονισμών και εγκυκλίων. Έτσι για τον οδικό ηλεκτροφωτισμό και τις κυκλοφοριακές συνδέσεις ισχύουν και λαμβάνονται υπόψη: Το Β. Ζνγμα 465/70 Το Π.Δ/γμα 143/89 (ΦΕΚ 69Α). Το Π.Δ/γμα 118/06 (ΦΕΚ 119Α) Ηυπαριθμ. ΕΗ1/0/481/ (ΦΕΚ 573/Β/9-9-86) Η υπ αριθμ. ΕΗ1/0/123/7-3-88(ΦΕΚ177/Β/ ) Η Εγκύκλιος 22/Δ13/0/281/ της Γενικής Γραμματείας Δημοσίων Έργων του Υ.ΠΕ.ΧΩ.Δ.Ε. Το Πρότυπο ΕΛΟΤ HD384 «Απαιτήσεις για ηλεκτρικές εγκαταστάσεις - (Requirements for electrical instruments)». To Πρότυπο ΕΛΟΤ ΕΝ «Φωτισμός οδών - Μέρος 2: Απαιτήσεις επιδόσεων - (Road Lighting - Part 2: Perfomiance Requirements)». To Πρότυπο ΕΛΟΤ ΕΝ «Φωτισμός οδών - Μέρος 3; Υπολογισμός επιδόσεων - (Road Lighting - Part 3: Calculation of Perfomiance)» To Πρότυπο ΕΛΟΤ ΕΝ «Ιστοί φωτισμού - Μέρος 2: Γενικές απαιτήσεις και διαστάσεις - (Lighting Columns Part 2: General Requirements and dimensions)» H υπ' αριθ. Πρωτ. Δ13β/0/4318/ (1/2005) Εγκύκλιος της Γενικής Γραμματείας Δημοσίων Έργων του Υ.ΠΕ.ΧΩ.Δ.Ε Γ. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ -ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Στο παρόν Τεύχος της Τεχνικής Περιγραφής αναφέρονται αναλυτικά όλες οι Ηλεκτρολογικές Εγκαταστάσεις και εργασίες που σχετίζονται με τον φωτισμό της μελέτης, όπως: 1. Υπόνειο δίκτυο διέλευσης καλωδίων. 1.1 Χωματουργικές εργασίες υπογείου δικτύου σωληνώσεων διέλευσης των καλωδίων. 1.2 Τοποθέτηση σωληνώσεων διέλευσης των καλωδίων. 1.3 Φρεάτια διακλάδωσης. 2. Κατασκευή Βάσεων πινάκων - συσκευών. 2.1 Βάσεις στήριξης πινάκων. 2.2 Πάκτωση ιστών με βραχίονα

5 3.2 Βάση ιστού. 3.3 Βραχίονας ιστού. 3.4.Ακροκιβώτιο. 3.5 Φωτιστικά σώματα 3.6.Λαμτττήρες 4. ΚαλωδιώσΕκ - ΓειώσΕΐο. 4.1 Καλωδιώσεις σύνδεσης 4.2.Γείωση της εγκατάστασης ηλεκτροφωτισμού 5. Γενικός πίνακας. 6. Πίνακας Πίλλαο. 7. Χρονοδιακόπτης 1. ΥΠΟΓΕΙΟ ΔΙΚΤΥΟ ΔΙΕΛΕΥΣΗΣ ΚΑΛΩΔΙΩΝ 1.1. Χωαατουονικέο εονασίεο υπογείου δικτύου σωληνώσεων διέλευσηο των καλωδίων. Οι εκσκαφές των τάφρων στις οποίες τοποθετούνται οι σωληνώσεις διέλευσης των καλωδίων, θα εκτελεσθούν σύμφωνα με τα σχέδια της μελέτης του έργου. Οι διαστάσεις των τάφρων θα εξασφαλίζουν το βάθος τοποθέτησης των σωλήνων διέλευσης των καλωδίων (πλάτος τουλάχιστο 30 cm και βάθος ανάλογο προς το βάθος των χρησιμοποιουμένων σωληνώσεων διέλευσης των καλωδίων). Οι εκσκαφές των τάφρων θα εκτελούνται είτε με εργαλεία χειρός, είτε με μηχανικά μέσα ακόμη και με την χρήση αεροσφυρών, λαμβανομένων υπόψη των εκάστοτε τοπικών συνθηκών και με κριτήριο αφενός την αποφυγή της ισχυρής παρενόχλησης της κυκλοφορίας των οχημάτων και αφετέρου την αποφυγή φθορών σε δίκτυα κοινής ωφέλειας. Τα προϊόντα εκσκαφής θα πρέπει να οδηγούνται προς το ένα μέρος του εκχώματος. Η επίχωση των τάφρων στα τμήματα όπου έχουν τοποθετηθεί οι σωλήνες διέλευσης των καλωδίων θα γίνεται αφού προηγούμενα πραγματοποιηθεί ο έλεγχος και η επιβαλλόμενη επιμέτρηση τους. Κατά την επίχωση θα πρέπει να επιτυγχάνεται πλήρης συμπύκνωση των χρησιμοποιούμενων για την πλήρωση των τάφρων προϊόντων εκσκαφής ή σε περίπτωση μη υπάρξεως τούτων θραυστού αμμοχάλικου λατομείου (3^). Για τον σκοπό αυτό τα προϊόντα εκσκαφής είτε η άμμος κατά περίπτωση θα ρίπτονται κατά στρώσεις μέγιστου πάχους 30 cm θα καταβρέχονται και έπειτα θα συμπιέζονται είτε με μηχανικά μέσα είτε με δονητική πλάκα. Τα πλεονάζοντα προϊόντα εκσκαφής θα μεταφέρονται από φορτηγά οχήματα για την απόρριψη τους σε θέσεις που θα καθορίζονται από τις ισχύουσες αστυνομικές διατάξεις Τοποθέτηση σωληνώσεων διέλευσηο καλωδίων. Κατά την τοποθέτηση των σωληνώσεων διέλευσης τι ' καλωδίων θα πρέπει να τηρούνται τα παρακάτω: Το τμήμα μεταξύ των φρεατίων θα είναι κατά το δυνατόν ευθύγραμμο. Ο πυθμένας της τάφρου θα πρέπει προ της τοποθέτησης των σωλήνων να είναι σχετικά επίπεδος. Σε καμία περίπτωση οι σωλήνες δεν θα επιτρέπεται να παρουσιάζουν κλίση στις συνδέσεις μεταξύ τους. Οι σωληνώσεις θα καταλήγουν -από αμφότερα τα άκρα τους- σε φρεάτια, ώστε να είναι δυνατή η συνέχιση μέσω του φρεατίου της όδευσης ενός καλωδίου από την μία σωλήνωση στην άλλη, ανεξαρτήτως διεύθυνσης. Βάθος τοποθέτησης 70 εκ. Όλες οι γραμμές που τροφοδοτούν τα φωτιστικά σώματα θα γίνουν με καλώδιο τύπου J1W -R (ΝΥΥ) μέσα σε πλαστικό σωλήνα 1Ρ.Ε. Φ90/60τμ. ενώ σε σημεία της εγκατάστασης όπου περνούν βαρέα οχήματα, δίκτυα Ο.Κ.Ω. κ.τ.λ. τα καλώδια θα οδεύουν μέσα σε βαρείς γαλβανισμένους σιδηροσωλήνες Φ 2 Vi, (ISO MEDIUM βαρείς - πράσινη ετικέτα), εγκιβωτισμένους σε άοπλο σκυρόδεμα

6 1.3. φρεάτια διακλάδωσηο καλωδίων. Θα τοποθετηθούν δεκαέξι (16) φρεάτια διακλάδωσης στις θέσεις που φαίνονται στα συνημμένα σχέδια. Τα φρεάτια αυτά είναι πλαστικά βαρέως τύπου και το υλικό κατασκευής τους θα είναι από σκληρό PVC και διαστάσεων 30 X 30 cm. Το βάθος των φρεατίων μεγαλώνει ανάλογα με το βάθος των χρησιμοποιουμένων σωληνώσεων διέλευσης των καλωδίων με την τοποθέτηση επιπλέον φρεατίων προς τα κάτω. Τα φρεάτια θα επικαλύπτονται επίσης με πλαστικά καλύμματα βαρέως τύπου με ενισχύσεις ανθεκτικές στην κυκλοφορία. Ανάλογα με τις τοπικές συνθήκες τόσο οι διαστάσεις όσο και η θέση των φρεατίων είναι δυνατόν να τροποποιηθούν. Έπειτα από το πέρασμα των καλωδίων, οι οπές των σωληνώσεων διέλευσης των καλωδίων θα ταπώνονται με χαρτί τσιμεντοσάκκων και τα φρεάτια θα πληρώνονται με άμμο ποταμού ή θαλάσσης. Απαγορεύεται ρητά η πλήρωση φρεατίων με θραύστη άμμο λατομείου ή με προϊόντα εκσκαφών. 2. ΚΑΤΑΣΚΕΥΗ ΒΑΣΕΩΝ ΠΙΝΑΚΩΝ - ΣΥΣΚΕΥΩΝ Βάση στήοι^ηο πινάκων. Τα ερμάρια γνώμονος της ΔΕΗ καθώς και του γενικού πίνακα και του κιβωτίου ηλεκτρικής διανομής (ΠΙΛΛΑΡ) θα στηρίζονται σε βάσεις από άοπλο σκυρόδεμα C12/15, διαστάσεων αναλόγων προς τα ερμάρια. Στο κέντρο κάθε βάσης θα προβλέπεται άνοιγμα διαστάσεων αναλόγου διαστάσεων για την τοποθέτηση πλαστικών σωλήνων Φ90 κατακόρυφα και σε όλο το ύψος αυτής, που θα συνδέονται με το φρεάτιο και τους υπόλοιπους σωλήνες διέλευσης των καλωδίων μπροστά από την βάση. Κατά στην κατασκευή των βάσεων και πριν από την πήξη του σκυροδέματος θα τοποθετηθούν οι κοχλίες στερέωσης των αντιστοίχων ερμαρίων είτε εναλλακτικά αυτοί θα στερεωθούν εκ των υστέρων με ισχυρά μεταλλικά βύσματα Πάκτωση ιστών «ωτισυού ue Βοαγίονα. Οι ιστοί φωτισμού θα πακτώνονται σε θεμέλιο από άοπλο σκυρόδεμα Φ16/20 μέσα στο οποίο θα ενσωματώνονται τα αγκύρια στήριξης του ιστού. Σε κανονικό έδαφος και χωρίς την ύπαρξη ιδιαίτερων εμποδίων οι διαστάσεις του θεμελίου του ιστού θα είναι 1,00 * 1,00 * 1,00 μ. θα πρέπει δε σ' αυτό να γίνεται πρόβλεψη για την διέλευση πλαστικού σωλήνα οριζόντια και κατακόρυφα (στον άξονα στήριξης του ιστού διαμέτρου Φ 100 χιλ, ώστε να διέρχονται τα καλώδια τροφοδότησης του ιστού. Όταν υπάρχουν υπόγεια εμπόδια ή όταν το έδαφος είναι χαλαρό θα ορίζονται από την επίβλεψη ισοδύναμες διαφορετικές διαστάσεις θεμελίου. 3. ΙΣΤΟΙ ΦΩΤΙΣΜΟΥ 3.1 Σιδηοοϊστοί Η θέση των ιστών φωτισμού θα τηρούν τις απαιτούμενες αποστάσεις από Δίκτυα Χ.Τ., και Μ Τ, οι οποίες είναι οι εξής ; Για δίκτυο Χαμηλής Τάσης η απόσταση που πρέπει να απέχει πλαγίως ο ιστός φωτισμού είναι 1,25μ. Για δίκτυο Μέσης Τάσης η απόσταση που πρέπει να απέχει πλαγίως ο ιστός φωτισμού είναι 2,5μ. Για την καθ' ύψος απόσταση ισχύουν τα 3,0μ τόσο για την Χ.Τ. όσο για την Μ.Τ. Η θέση και το είδος των ιστών φωτισμού που θα εγκατασταθούν ορίζονται στα σχέδια της μελέτης του έργου. Οι σιδηροϊστοί θα κατασκευασθούν από σιδηροσωλήνες σε σχήμα κόλουρου πυραμίδας ύψους 9,00 μ. Το συνολικό ύψος με τον βραχίονα θα είναι 9,50 μ. Η διατομή τους θα είναι κανονικό εξάγωνο και θα είναι κατασκευασμένο από έλασμα ST37 πάχους 6 mm. Η εξωτερική διάμετρος του εξαγώνου στην βάση του ιστού θα είναι ίση με 23 cm και στην κορυφή θα είναι ίση με 12 cm. Ο κορμός του σιδηροϊστού θα εδράζεται σε χαλύβδινη τετραγωνική πλάκα έδρασης διαστάσεων 0,4 X 0,4 m. και πάχους 20 mm καλά ηλεκτροσυγκολλήμένη σ' αυτόν. Επιπλέον στην πλάκα

7 II II II II II II I II I l i I II έδρασης θα ηλεκτροσυγκολληθούν 6 ενισχυτικά πτερύγια πάχους 15 πιπι και ύψους 20cm. Η απόσταση του κέντρου του κοχλία από την πλευρά του εξάγωνου είναι 20,92 cm. Η πλάκα έδρασης πρέπει να φέρει ανάλογη κεντρική οπή διαμέτρου 80 mm, για τη διέλευση του υπογείου καλωδίου καθώς και 4 οπές σχήματος οβάλ 27 χ 54 mm η κάθε μία για την στερέωση του ιστού σε ήλους κοχλίωσης διαμέτρου 25 mm η κάθε μία. Ο σιδηροϊστός θα συνοδεύεται από μια βάση αγκυρώσεως που θα αποτελεΐται από 4 μπουλόνια που το καθένα θα έχει μήκος 1,0 m και διάμετρο mm και θα καταλήγει σε σπείρωμα στο άνω άκρο ( έξω από τη βάση ) σε μήκος 150 mm. Τα 4 μπουλόνια θα τοποθετούνται σε διάταξη τετραγώνου με πλευρά (μεταξύ των κέντρων των κοχλιών) ίση με 450 mm. Τα 4 μπουλόνια πρέπει να είναι συνδεδεμένα μεταξύ τους με ηλεκτροσυγκολλημένες πάνω σ' αυτά σιδηρογωνιές 30 χ 30 X 30 mm σε σχήμα τετραγώνου στη βάση τους και χιαστί λίγο πριν από το σπείρωμα τους προς αποφυγή μετακινήσεως τους κατά την ενσωμάτωση τους μέσα στη βάση από σκυρόδεμα. Ο ιστός θα φέρει σε απόσταση 0,8 m από τη βάση του οπή η οποία θα έχει μεταλλική θύρα επαρκών διαστάσεων για την είσοδο, εγκατάσταση και σύνδεση του ακροκιβωτίου και θα κλείνει με κατάλληλο κάλυμμα πάχους 4 mm από έλασμα 4 mm με την χρησιμοποίηση ανοξείδωτων κοχλιών. Στους τέσσερις κοχλίες αγκύρωσης του ιστού θα τοποθετηθούν πριν από την τοποθέτηση του, 2 περικόχλια για να στηρίζεται πάνω σε αυτά η πλάκα έδρασης κατά την ευθυγράμμιση της. Μετά την τοποθέτηση του ιστού πάνω στην βάση θα γίνει τελική διαμόρφωση της επιφάνειας της βάσης, δηλαδή κάλυψη των περικοχλίων και τελική πλήρωση με τσιμεντοκονία γύρω από την βάση του ιστού. Ο ιστός στην κορυφή του θα φέρει ηλεκτροσυγκολλημένο σιδηροσωλήνα χωρίς ραφή πάχους τοιχώματος 4 mm και μήκους 0,50 m για την τοποθέτηση και στερέωση του βραχίονα. Οι σιδηροϊστοί πριν την βαφή τους θα πρέπει να έχουν υποστεί αμμοβολή σύμφωνα με τα πρότυπα SVENSK STANDART SIS του 1967 βαθμού SA-3. Οι συγκολλήσεις θα πρέπει να είναι σύμφωνα με τους ισχύοντες κανονισμούς και με επιμέλεια για να εξασφαλίζεται ικανοποιητική αισθητική εμφάνιση. Οι σιδηροϊστοί θα πρέπει να είναι γαλβανισμένοι με θερμό γαλβάνισμα βάρους κατ ελάχιστον ίσο προς 500gr ανά τ.μ. επιφάνειας 70 mm. Στην εγκάρσια ραφή στο μέσο του ιστού μετά το γαλβάνισμα θα πρέπει να έχει γίνει επεξεργασία επί μέρους ψυχρού γαλβανίσματος. Τα αγκύρια του ιστού πρέπει να είναι επίσης γαλβανισμένα εν θερμώ σε μήκος 0,30m. έτσι ώστε το τμήμα που προεξέχει της βάσης να είναι οπωσδήποτε γαλβανισμένα. Οι σιδηροϊστοί θα πρέπει να είναι κατασκευασμένοι σύμφωνα με όσα αναφέρονται στις αποφάσεις ΕΗ1/0/481/ και ΕΗ1/0/133/ του ΥΠΕΧΩΔΕ και έχουν δημοσιευθεί αντίστοιχα στο ΦΕΚ 573Β/ και 177Β/ ή αναφέρονται στα Π.Κ.Ε. (Πρότυπα κατασκευής έργων) και έχουν συνταχθεί σύμφωνα με τις αποφάσεις αυτές. 3.2 Βάση ιστού Η βάση έδρασης του ιστού θα κατασκευασθεί από άοπλο σκυρόδεμα 016/20 και θα είναι διαστάσεων 1,00*1,00*1,00. Η βάση στο κέντρο της θα φέρει μία κατακόρυφη και μια πλευρική οπή με πλαστικό σωλήνα PVC Φ100 για την διέλευση του τροφοδοτικού καλωδίου και του χαλκού γειώσεως. Μέσα στην βάση θα ενσωματωθεί ο κλωβός αγκυρώσεως αποτελούμενος από γωνίες και ήλους όπως περιγράφεται παραπάνω. Μετά την τοποθέτηση του ιστού πάνω στη βάση θα ευθυγραμμιστεί και θα γίνει η τελική διαμόρφωση της βάσης δηλαδή η επικάλυψη των περικοχλίων με γράσσο ή βαζελίνη και τελική πλήρωση της με τσιμεντοκονία Boaviovac ιστού Θα τοποθετηθεί βραχίονας απλός ο οποίος θα κατασκευασθεί σύμφωνα με τις προδιαγραφές ΑΤΜΕ 9330 και σύμφωνα με τις κατασκευαστικές λεπτομέρειες που προβλέπονται από αυτόν. Οι δε διαστάσεις και ανοχές της κατασκευής θα είναι σύμφωνες με το πρότυπο ΕΛΟΤ ΕΝ «Ιστοί φωτισμού - Μέρος 2: Γενικές απαιτήσεις και διαστάσεις - (Lighting columns - Part 2: General requirements and dimensions)

8 ο βραχίονας θα είναι καμπύλος μεταλλικός, από σιδηροσωλήνα βαρέως τύπου τόξου κύκλου ακτίνας 38 cm και γωνίας 45 και στο υπόλοιπο τμήμα του είναι ευθύγραμμος και με κλίση 15 από το οριζόντιο επίπεδο. Η βάση του βραχίονα θα κατασκευασθεί από σιδηροσωλήνα πάχους 6 mm, διαμέτρου 97 mm και μήκους 0,50 m. Στο άκρο του βραχίονα θα υπάρχει κατάλληλη συστολή για την υποδοχή και στερέωση σε αυτή του φωτιστικού σώματος. Στην κατασκευή περιλαμβάνεται και ο πείρος στερέωσης του βραχίονα στον ιστό Ακοοκιβώτιο Το ακροκιβώτιο θα κατασκευασθεί σύμφωνα με τις προδιαγραφές ΑΤΗΕ , θα φέρει στο κάτω μέρος δύο οπές για την είσοδο και την έξοδο μέσω κατάλληλων στυπιοθλιπτών υπογείου καλωδίου της απαιτούμενης διατομής. Στο επάνω μέρος θα φέρει οπή για τη διέλευση μέσω κατάλληλου στυπιοθλίπτη του καλωδίου τροφοδοτήσεως του φωτιστικού σώματος. Μέσα στο ακροκιβώτιο θα υπάρχουν διακλαδωτήρες, ένας μικροαυτόματος πλήρής στερεωμένος σε βάση καθώς και κοχλίες συσφίξεως του χαλκού γειώσεως και του αγωγού γειώσεως του φωτιστικού Φωτιστικά σώυατα Τα φωτιστικά σώματα θα είναι κατάλληλα για συνεχή λειτουργία στο ύπαιθρο. Θα έχουν ενσωματωμένα όλα τα όργανα αφής και λειτουργίας και θα είναι κατάλληλα για τοποθέτηση σε βραχίονα, ώστε να αποτελούν με αυτόν ένα ενιαίο και αρμονικό σύνολο. Το περίβλημα του φωτιστικού σώματος θα είναι χυτό, χυτοπρεσσαριστό κράμα αλουμινίου. Θα είναι χωρισμένο σε δύο τμήματα, το ένα για το χώρο του λαμπτήρα και το άλλο για το χώρο των βοηθητικών διατάξεων. Η προστασία πρέπει να είναι τουλάχιστον για τον χώρο του λαμπτήρα ίρ33 ενώ για τον χώρο των οργάνων ίρ22 σύμφωνα προς τους κανονισμούς DiN Οι εξωτερικές μεταλλικές επιφάνειες πρέπει να είναι βαμμένες με αντιδιαβρωτική βαφή φούρνου. Τα άβαφα εξαρτήματα πρέπει να έχουν ηλεκτρολυτική επεξεργασία για να προστατεύονται από την διάβρωση. Το εσωτερικό του χώρου του λαμπτήρα πρέπει να είναι βαμμένο με στιλπνή βαφή λευκού χρώματος, εάν υπάρχουν χωριστά προβολικά κάτοπτρα. Εάν ο χώρος του λαμπτήρα αποτελεί συγχρόνως και τον ανακλαστήρα του φωτιστικού σώματος, τότε ο ολόσωμος ανακλαστήρας πρέπει να αποτελείται από χημικά καθαρό ανοδιωμένο αλουμίνιο. Ο χώρος των βοηθητικών διατάξεων θα είναι κατάλληλος για την απαγωγή θερμότήτας του λαμπτήρα, ώστε να μην επιδρά αυτή δυσμενώς στα όργανα. Τα φωτιστικά σώματα βραχίονα που θα τοποθετηθούν θα είναι όπως της κατασκευαστικής μελέτης τύπου με λαμπτήρα Νατρίου Υψηλής Πίεσης Λαυπτήοε Οι λαμπτήρες που θα χρησιμοποιηθούν θα είναι τύπου Philips 1χ50Η - ΤΡΡ 250W δηλ. Υψηλής Πίεσης Νατρίου σωληνοειδείς χωρίς επικάλυψη, με εσωτερικό εκκινητή, με φωτεινή ροή Im. 4. ΚΑΛΩΔΙΩΣΕΙΣ - ΓΕΙΩΣΕΙΣ 4.1 Καλωδιώσεΐ σύνδεσης. Τα καλώδια τροφοδότησης θα είναι θερμοπλαστικής μόνωσης PVC τύπου J1W -R (ΝΥΥ) ονομαστικής τάσής 1KV πολύκλωνα με διατομή αγωγού 10 τχ και 1,5 τχ. Οι γραμμές τροφοδότησής των ιστών από το αντίστοιχο ΠΙΛΛΑΡ θα γίνεται με καλώδιο J1W -R (ΝΥΥ) 4*10 τχ. το οποίο θα διέρχεται μέσα σε αγωγό PVC 6 AT Φ100 και σε σημεία της εγκατάστασης όπου περνούν βαρέα οχήματα, δίκτυα Ο.Κ.Ω. (Οργανισμών Κοινής ΩφελεΙας) κ.τ.λ. θα πρέπει τα καλώδια να οδεύουν μέσα σε βαρείς γαλβανισμένους σιδηροσωλήνες Φ 2 V4 " (ISO MEDIUM Βαρείς - πράσινη ετικέτα), καθώς επίσης και στα σημεία εισόδου και εξόδου της κυκλοφοριακής σύνδεσης (δεξιά και αριστερά της κεντρικής νησίδας). Η τροφοδοσία μεταξύ ακροκιβωτίου του ιστού και φωτιστικού σώματος θα γίνεται με καλώδιο A 05W -U R (N Y M )3X 1,5 tx. Οι συνδέσεις των τροφοδοτικών καλωδίων θα γίνονται αποκλειστικά στα ακροκιβώτια των ιστών.

9 4.2. Γείωση me ενκατάστασηο ηλεκτοοοωτισυού. Η εγκατάσταση θα είναι γειωμένη και η αντίσταση γείωσης θα πληρεί τις ισχύουσες απαιτήσεις. Η γείωση πραγματοποιείται μέσω χάλκινου γυμνού πολύκλονου αγωγού 25τχ που θα οδεύει εντός του εδάφους παράλληλα με το σωλήνα ΡΕ Φ90. Ο χάλκινος αγωγός θα διέρχεται μέσα από κάθε φρεάτιο ιστού. Έκαστος των ιστών θα οδεύει εντός του ηλεκτρολογικού φρεατίου με αγωγό 10mm2 μέσω κατάλληλου σφικτήρα με τον γυμνό αγωγό γείωσης των 25 τ.χ. Στο τέλος κάθε τροφοδοτικής γραμμής των ιστών, θα τοποθετείται πλάκα γειώσεως χάλκινη, διαστάσεων 500*500*5 χιλ. στην οποία θα συνδέεται ο αγωγός γείωσης των 25 τ.χ. πλάκα γειώσεως τοποθετείται σε βάθος 1 μέτρου και σε κατακόρυφη θέση μέσα στο έδαφος. 5. ΓΕΝΙΚΟΣ ΠΙΝΑΚΑΣ Ο Γενικός Ηλεκτρικός Πίνακας τοποθετείται αμέσως μετά το γνωμονοκιβωτίο της ΔΕΗ, θα είναι κατάλληλος για τοποθέτηση σε μεταλλικό κιβώτιο (PILLAR). Θα έχει πόρτα με κλειδί και θα περιλαμβάνει όλα τα όργανα λειτουργίας (διακόπτες, ασφάλειες, κλπ). Από τον γενικό πίνακα θα αναχωρεί το καλώδιο παροχής το οποίο θα- τροφοδοτεί με τους μικροαυτόματους των γραμμών αναχωρήσεων (PILLAR) ΝΥΥ4χ10τ.μ. 6. ΜΕΤΑΛΛΙΚΟ ΚΙΒΩΤΙΟ ΠΙΛΛΑΡ Το μεταλλικό ΠΙΛΛΑΡ θα είναι κατασκευασμένο από πλαίσια μορφοσίδηρου τα οποία θα συνδεθούν με κοχλίες ή με συγκόλληση, και με επικάλυψη από εξωτερικό μεταλλικό περίβλημα πρεσσαριστής λαμαρίνας DKP πάχους 2 mm. Οι διαστάσεις του ΠΙΛΛΑΡ θα είναι τέτοιες ώστε να χωρά τον αντίστοιχο ηλεκτρικό πίνακα, θα αποτελείται από δύο μέρη τα οποία θα κλείνουν με χωριστές θύρες και στο εσωτερικό θα διαιρείται με λαμαρίνα πάχους 2 mm σε δύο τμήματα. Η διαχωριστική λαμαρίνα θα φέρει 4 οπές 26 mm στο άνω μέρος για την διέλευση καλωδίων. Τα πάνω μέρος του πίλλαρ θα έχει μορφή «δίριχτης στέγης» που θα προεξέχει περιμετρικά από την όλη κατασκευή κατά 6 cm. Η κατασκευή θα είναι στεγανή έναντι βροχής και ξένων σωμάτων με βαθμό προστασίας ΙΡ65, και θα πρέπει να έχει βάφει με δύο στρώσεις αντισκωριακού και δύο στρώσεις ανθεκτικού βερνικοχρώματος. Οι πόρτες θα πρέπει να κλείνουν στεγανά με την βοήθεια ελαστικού παρεμβύσματος. Περιμετρικά οι θύρες θα έχουν διπλό στραντζάρισμα (2 * 90 ) για την αύξηση της αντοχής και θα εφαρμόζουν απόλυτα στη θέση. Η ανάρτησή τους στο πλαίσιο θα πρέπει να γίνει με μεντεσέδες βαρέως τύπου. Οι κλειδαριές ασφαλείας θα πρέπει να είναι ανεπηρέαστες από τις καιρικές συνθήκες. Το Πίλλαρ θα εδράζεται σε βάση από σκυρόδεμα C12/15 και στο σημείο επαφής του με τη βάση θα φέρει περιφερειακή σιδηρογωνία πάχους 3,5 mm και πλάτους 10 mm. Στις 4 γωνίες θα υπάρχει συγκολλημένη στη σιδηρογωνία τριγωνική λάμα στην οποία θα ανοιχθούν τρύπες για να βιδωθούν τα μπουλόνια που θα είναι ενσωματωμένα στη βάση σκυροδέματος. Το πίλλαρ θα πρέπει να μπορεί να αφαιρεθεί με αποκοχλίωση.

10 To Πίλλαρ θα παραληφθεί στον τόπο του έργου έτοιμο και συναρμολογημένο από εργοστάσιο κατασκευής του και θα παρέχει άνεση χώρου για την είσοδο και τη σύνδεση των καλωδίων και των οργάνων λειτουργίας. Θα πρέπει να δοθεί μεγάλη προσοχή στην καλαισθησία της κατασκευής και τη συμμετρική εμφάνισή του. Στο χώρο που προορίζεται για τις διανομές, θα πρέπει να υπάρχει στερεωμένη με τον ίδιο ακριβώς τρόπο όπως πιο πάνω γαλβανισμένη λαμαρίνα ύψους 1.10μ, πλάτους Ο,δΟμ. και πάχους για τη στερέωση των αναχωρήσεων. Οι διαστάσεις των κιβωτίων θα είναι τέτοιες ώστε να περιέχονται άνετα μέσα σ' αυτά τα διαφορά εξαρτήματα των γραμμών αναχωρήσεως και θα πρέπει τηρούνται οι σχετικοί κανονισμοί (VDE 0660). Τα κιβώτια θα πρέπει να φέρουν οπές με τους κατάλληλους στυπιοθλίπτες για την είσοδο του καλωδίου παροχής από τον γενικό πίνακα του καλωδίου τηλεχειρισμού καθώς επίσης για την έξοδο των καλωδίων προς το δίκτυο. Το πάνω κιβώτιο διανομής θα περιέχει: Το γενικό διακόπτη κατά DIN 49290,τις γενικές ασφάλειες κατά DIN το κεντρικό ρελέ τηλεχειρισμού κατά VDE 0660, το ρελέ του ημινυκτίου φωτισμού το χρονοδιακόπτη κατά DIN 40050, πρίζα σούκο κατά DIN 49462, λυχνία νυκτερινής εργασίας και μικροαυτόματους διακόπτες κατά VDE Υποχρεωτικά θα υπάρχει καλή και σύμμετρη εμφάνιση της διανομής και θα τηρηθούν οι παρακάτω γενικές αρχές για την κατασκευή της: α) Η είσοδος για την τροφοδότηση από τον γενικό πίνακα θα είναι από το κάτω μέρος εφόσον η τροφοδότηση είναι υπόγεια αν όχι από το πάνω μέρος, με τους κατάλληλους στυπιοθλίπτες. β) Η εσωτερική συνδεσμολογία θα είναι άριστα κατασκευασμένη από τεχνική και αισθητική άποψη. Οι αγωγοί θα τοποθετοηθούν με προσοχή και καλαισθησία, θα είναι καλά προσαρμοσμένοι στα άκρα των οργάνων και θα φέρουν όπου απαιτείται στα άκρα τους ακροδέκτες σύνδεσης. γ) Όλοι οι αγωγοί και καλώδια θα συνδέονται με κλέμες βαρέως τύπου και θα έχουν την κατάλληλη διατομή ώστε να φορτίζονται χωρίς κίνδυνο κατσπόνησης με τη μέγιστη ένταση που διαρρέει τα αντίστοιχα όργανα. Το Πίλλαρ εξωτερικά θα πρέπει να είναι βαμμένο αφού πρώτα θα έχει υποστεί αμμοβολή σύμφωνα με τα πρότυπα SVENSK STANDARD SIS του 1967 βαθμού SA - 3 και θα πρέπει περαστεί με μία στρώση αντιδιαβρωτικής εποξειδωτικής αστάρι (PRIMER) και δύο στρώσεις εποξειδικού χρώματος. Το συνολικό πάχος βαφής δεν θα είναι μικρότερο από 0.4 mm. 7. ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ Ο χρονοδιακόπτης της εγκατάστασης θα είναι κατασκευασμένος σύμφωνα με το ΑΤΗΕ 9346 με ωρολογιακό μηχανισμό και εφεδρεία 12 ωρών μέσα σε πλαστικό κιβώτιο.

11 _8. ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΓΙΟΚ] παραπάνω τεχνική περιγραφή και σύμφωνα με τα συνημμένα σχέδια ροβλέπεται να χρησιμοποιηθούν οι παρακάτω ποσότητες υλικών: ^ β Α/Α ΥΛΙΚΑ ΣΥΝΟΛΟ 1 Πλαστικός σωλήνας PVC Φ100 6at 422,95 m 2 Σιδηροσωλήνας γαλβανισμένος 15,40 βαρέως τύπου 3 Καλώδιο J1VV-R ίνυυ14κ10 mm" 438,35 m 4 Καλωοιο A05W-R (ΝΥΜ) 3X1,5 142,50 mm" 1 5 1Αγωγός γείωσης 25 mm" 1 438,35 ' m 6 1Αγωγός γείωσης 16 mm" ϊ 438,35 m 7 ' Τρίγωνο Γείωσης Από 3 Πασσάλους ^ τεμ Εκαστος Γφ2" Και L=2.5 Μ 8 I Γειωτές πλάκας 500*500*5 mm 3 1τευ , Ιστοί ηλεκτροφωτισμού 15 I τευ 12 Βραχίονες απλοί 15 1τευ 13 Φωτιστικά σώματα 250W 15 : τεϋ 14 ί Λαμπτήρες ΝαΥΠ250\Λ/ 15 ' τεϋ Πίνακας διανουής fpillarl πλήρης 1! τευ Φρεάτια διακλάδωσης 16 τευ Σκυρόδεμα βάσεων 22, Εκσκαφή και επίχωση 175 m"

12 ΚΕΦΑΛΑΙΟ Β: ΦΩΤΟΤΕΧΝΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΦΩΤΙΣΜΟΥ

13 Β. ΦΩΤΟΤΕΧΝΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΦΩΤΙΣΜΟΥ ΕΙΣΑΓΩΓΗ ΔΕΔΟΜΕΝΑ - ΠΑΡΑΔΟΧΕΣ Α. Για τον ηλεκτροφωτισυό rnc Ε.Ο. : Για τον ηλεκτροφωτισμό της Ε.Ο. λήφθηκαν υπόψη: 1. Κάθε ιστός είναι σιδηράς κατασκευής σε σχήμα κόλουρου πυραμίδας. Στην κορυφή του ιστού μέσω βραχίονα θα τοποθετηθούν τα φωτιστικά ανάλογα με τις απαιτήσεις της μελέτης. 2. Τα φωτιστικά σώματα θα τοποθετηθούν σε τέτοιες θέσεις ούτως ώστε να υπάρχει συνολική ομοιομορφία φωτισμού. 3. Οι ιστοί θα έχουν ύψος 9,50 μέτρα. 4. Η κλίση των βραχιόνων των ιστών θα είναι 15 μοίρες. 5. Τα φωτιστικά που λήφθηκαν υπόψη στην παρούσα μελέτη είναι τύπου Philips Iridium SGS254 GB TP P6 1xSON-TPP250W με λαμπτήρα Νατρίου Υψηλής Πίεσης. 6. Οι λαμπτήρες που λήφθηκαν υπόψη είναι τύπου Phillips 1xSON-TPP250W δηλ. Υψηλής Πίεσης Νατρίου σωληνοειδείς χωρίς επικάλυψη, με εσωτερικό εκκινητή με φωτεινή ροή Im Σημειώνεται ότι η επιλογή του ύψους του σιδηροϊστού, του είδους του λαμπτήρα, του είδους του φωτιστικού πραγματοποιήθηκε με γνώμονα ότι η διάταξη των φωτιστικών θα πρέπει να φωτίζουν ομοιόμορφα και τις τρεις λωρίδες κυκλοφορίας του ισόπεδου κόμβου, καθώς και την κυκλοφοριακή σύνδεση της Υπεραγοράς Τροφίμων. Επιλέχθηκαν φωτιστικά ευρείας δέσμης για την κάλυψη της μεταξύ των απόστασης και τη διατήρηση ομοιομορφίας και λαμπτήρες 250 W για την εξοικονόμηση ενέργειας.

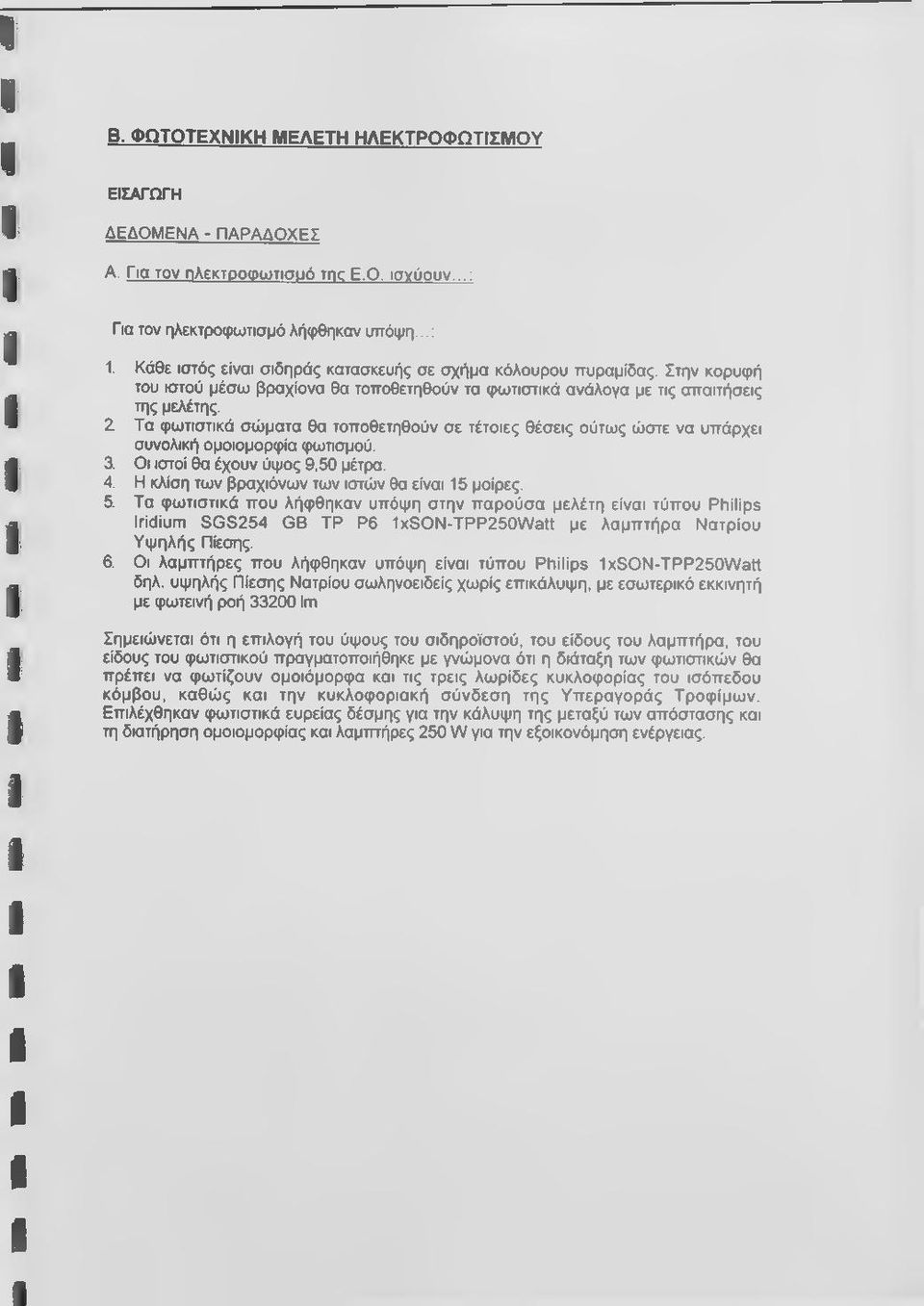

14 Β. ΦΩΤΟΤΕΧΝΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΦΩΤΙΣΜΟΥ ΕΙΣΑΓΩΓΗ ΔΕΔΟΜΕΝΑ - ΠΑΡΑΔΟΧΕΣ Α. Για τον ηλεκτοοφωτισυό της Ε.Ο. ισγύουν...: Γ ια τον ηλεκτροφωτισμό λήφθηκαν υπόψη...: 1. Κάθε ιστός είναι σιδηράς κατασκευής σε σχήμα κόλουρου πυραμίδας. Στην κορυφή του ιστού μέσω βραχίονα θα τοποθετηθούν τα φωτιστικά ανάλογα με τις απαιτήσεις της μελέτης. 2 Τα φωτιστικά σώματα θα τοποθετηθούν σε τέτοιες θέσεις ούτως ώστε να υπάρχει συνολική ομοιομορφία φωτισμού. 3. Οι ιστοί θα έχουν ύψος 9,50 μέτρα. 4. Η κλίση των βραχιόνων των ιστών θα είναι 15 μοίρες. 5. Τα φωτιστικά που λήφθηκαν υπόψη στην παρούσα μελέτη είναι τύπου ΡάίΙίρε ΙτίάίυΓτι SGS254 GB ΤΡ Ρ6 1xSON-TPP250Watt με λαμπτήρα Νατρίου Υψηλής Πίεσης. 6. Οι λαμπτήρες που λήφθηκαν υπόψη είναι τύπου ΡίτίΙίρβ 1xSON-TPP250Watt δηλ. υψηλής Πίεσης Νατρίου σωληνοειδείς χωρίς επικάλυψη, με εσωτερικό εκκινητή με φωτεινή ροή Im Σημειώνεται ότι η επιλογή του ύψους του σιδηροϊστού, του είδους του λαμπτήρα, του είδους του φωτιστικού πραγματοποιήθηκε με γνώμονα ότι η διάταξη των φωτιστικών θα πρέπει να φωτίζουν ομοιόμορφα και τις τρεις λωρίδες κυκλοφορίας του ισόπεδου κόμβου, καθώς και την κυκλοφοριακή σύνδεση της Υπεραγοράς Τροφίμων. Επιλέχθηκαν φωτιστικά ευρείας δέσμης για την κάλυψη της μεταξύ των απόστασης και τη διατήρηση ομοιομορφίας και λαμπτήρες 250 W για την εξοικονόμηση ενέργειας.

15 iii) Νόμος της Φωτομετρίας Αν σημειακή πηγή εντάσεως l(cd) βρίσκεται στο κέντρο σφαίρας ακτίνας r μέτρων, τότε η συνολική φωτεινή ροή 4πΙ (Im) θα πέφτει κάθετα πάνω στη σφαιρική επιφάνεια 4ππ (m^) που βρίσκεται σε απόσταση Γ(πι) από την πηγή. Αρα ο φωτισμός Ε της επιφάνειας (σε Ιυκ) είναι; Ε (Lux) = φ / A = 4πΙ / 4πΓ^ = i(cd) / (m^) Στο ίδιο οδηγούμεθα αν θεωρήσουμε τμήμα της σφαιρικής επιφάνειας που αποκόπτεται από στερεό γωνία ω και δέχεται φωτεινή ροή Φ. Ε (Ιυχ) = Φ /Α = ωι/ωι^= l(cd) / 1^ (m^) Στην περίπτωση που σημειακή πηγή φωτεινής εντάσεως I απέχει απόσταση r από επιφάνεια A και η φωτεινή ροή σχηματίζει γωνία β με την καθετή διεύθυνση στην επιφάνεια, τότε ο φωτισμός της επιφάνειας είναι: Ε (Lux) = Φ / A *συνβ, Ε= I / τ^ *σuvβ. ίν) Λαμπρότητα Το μέγεθος αυτό αναφέρεται σε μια πηγή που έχει διαστάσεις. Στην περίπτωση αυτή η ένταση της πηγής μίας στοιχειώδους περιοχής da της πηγής σε μια ορισμένη διεύθυνση θα είναι: cdgh d Μ Φ 'ι d A l~ d A ± yd o J το ονομάζουμε λαμπρότητα της πηγής κατά Μονάδα της λαμπρότητας είναι η Candela

16 pg τους φωτοτεγνικούς uwoaoviauoiic Ααυβάνονται υπ 6mn τα τταοακάτω: 1. Τύττος οδοστρώματος CLASS R3. 2. Η ττεριοχή μελέτης περιορίζεται στο αντίστοιχο διακριτό τμήμα της οδού. 3. Η κατηγορία της οδού επιλέγεται ως ME3b και χαρακτηρίζεται ως οδός δευτερεύουσας κυκλοφορίας. 0 συνολικού ποσοστού ανακλώμενης ακτινοβολίας λαμβάνεται Qo = 5. Ο συντελεστής συντήρησης εγκατάστασης επιλέγεται M.F. = 0.60 (ρυπαρό περιβάλλον). 6. Η κλίση των βραχιόνων επιλέγεται στις 15 για την βέλτιστη απόδοση. 7. Το συνολικό ύψος των φωτιστικών στους υπολογισμούς λαμβάνεται ίσο με 9.50 μέτρα, θεωρώντας από το επίπεδο του οδοστρώματος το ύψος του ιστού 9 00 μέτρα, πλέον της ανύψωσης του βραχίονα και του πεζοδρομίου. 8. Ο τύπος των φωτιστικών είναι ενδεικτικός και ανταποκρίνεται πρακτικά κατά προσέγγιση με τον συγκεκριμένο χρησιμοποιούμενο τύπο των υπολοίπων τμημάτων των διασταυρουμένων οδών, 9. Οι ιστοί φωτισμού τοποθετούνται 0,5 m από το άκρο του πλακόστρωτου. 10. Οι ιστοί φωτισμού θα τοποθετηθούν ανά 26,00 μέτρα. 11. Το πλάτος της οδού να είναι 10,00 μέτρα. Ι Συνολικά τοποθετούνται δεκαπέντε (151 οωτιστικά σ τκ Οέσειο ττου φαίνονται στο σχέδιο που συνοδεύει την παρούσα τεχνική περινρααιή.

17 2. Ορισμοί και Μενέθη me OuTOT Yviac i) Φωτεινή Ισχύς ή Φωτεινή Ροή Φ (Lm) Οι λαμπτήρες χρησιμεύουν για την μετατροπή της ηλεκτρική ενέργειας ισχύος σε φωτιστική. Οπως οι ηλεκτρικές συσκευές χαρακτηρίζονται από τη ηλεκτρική τους ισχύ έτσι και οι λαμπτήρες χαρακτηρίζονται από τη φωτιστική τους ισχύ που μετριέται σε Lumen, Λούμεν (Lm) Φωτεινή ισχύς = Φωτεινή Ενεργεία /Χρόνος Φ = Q / 1, Lm = Lmh / h Φ = ^ Μονάδα της φωτεινής ροής είναι το Lumen ( Lm ) Μ) Φωτεινή Ένταση Η φωτεινή ένταση I προς μία κατεύθυνση παρατηρήσεως είναι ο λόγος της εξερχόμενης ροής άφ από κάποια φωτεινή πηγή ή στοιχείο της φωτεινής πηγής διαμέσου ενός κοίλου κώνου απείρως μικρού ανοίγματος, προς την τιμή της στέρεας γωνίας δια της οποίας διέρχεται η ροή αυτή δηλαδή ; I = ά Φ / άω Έστω στο σημείο Π φωτεινή πηγή σημειακών διαστάσεων η οποία ακτινοβολεί ενέργεια σε διαφορετικές διευθύνσεις. Αν είναι άφ η φωτεινή ροή που εκπέμπεται από όλη την πηγή σε μια ορισμένη διεύθυνση της στερεάς γωνίας dq τότε το πηλίκο ' ~άω το ονομάζουμε φωτεινή ένταση. Μονάδες της φωτεινής έντασης είναι η Candela ( Cd ). Αν η ένταση της φωτεινής πηγής είναι η ίδια προς όλες τις κατευθύνσεις τότε η παραπάνω σχέση γράφεται Ι = Φ /ω (Cd = lm /s r) Φ = Ι*ω (lm = Cd*sr) Στην πράξη η διανομή της φωτεινής εντάσεως στις διάφορες κατευθύνσεις δίνεται σε διάγραμμα πολικών συντεταγμένων με μορφή καμπύλης η οποία ονομάζεται Καμπύλη Φωτεινής Εντάσεως ή Φωτομετρική Καμπύλη ή Πολικό Διάγραμμα.

18 3. ΦΩΤΟΤΕΧΝΙΚΟΙ ΥΠΟΛΟΠΣΜΟΙ 3.1. ΦΩΤΟΤΕΧΝΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΤΜΗΜΑ Ε.Ο. Για τον φωτοτεχνικό υπολογισμό της Ε.Ο. λαμβάνεται υπόψη το πλάτος της οδού ίσο με 10,00 μέτρα με τρεις λωρίδες κυκλοφορίας. Η διάταξη των φωτιστικών για τους υπολογισμούς επιλέχθηκε στην μεταξύ τους απόσταση των 26,0 μέτρων και με αυτή τη διάταξη επιτυγχάνεται ταυτόχρονα και ο ομοιόμορφος φωτισμός. Τα αποτελέσματα των φωτοτεχνικών υπολογισμών καλύπτουν τις παρακάτω απαιτήσεις του Προτύπου ΕΛΟΤ ΕΝ Φωτισμός οδών- Μέρος 2: Απαιτήσεις επιδόσεων- Road Εί9ά11π9 - Part 2: Performance requίrements): ΠΙΝΑΚΑΣ I ΚΑΤΗΓΟΡΙΑ ΟΔΟΥ ΜΕ 3b Εξεταζόμενο μέγεθος Αποτέλεσμα Απαιτήσεις 1. Μέση λαμπρότητα Lav 2,6 >=0,1 cd/m^ 2. Διαμήκης ομοιουοοφία υι 0,8 >=0,6 3, Συνολική ομοιομορφία Do = Lmin/Lmax 0,6 >=0,4 4. Φυσιολονική θάμβωση ΤΙ 15 <=15 5 Συντελεστής περιβάλλοντος SR 0.5 >=0,5 Η μέση τιμή της φωτεινής έντασης (σε Ιυχ) όπως προκύπτει από το τεύχος των φωτομετρικών υπολογισμών είναι σε ικανοποιητικά επίπεδα.

19 Φωτοτεχνικός υπολογισμός Οδού πλάτους 10m με μονόπλευρη τοποθέτηση φωτιστικών ανά 26μ Τμήμα της Εθνικής Οδού

20 BS and BS EN : 2003 atkinsodlin

21 :ο : Philips IRIDIUM SGS254 GB TP P6 1xSON-TPP250W / Δ ε λ τ ίο σ το ιχ ε ίω ν φ ω τισ τικ ο ύ Ταξινόμηση φωτιστικών σύμφωνα ττρος C1E: 100 Κωδικός ροής CIE Εξ αιτίας της έλλειψης συμμετρίας, για αυτό tc φωτιστικό δεν μττορει να γίνει παρουσίαση τοι πίνακα UGR

22 Philips IRIDIUIVI SGS254 GB TP P6 1xSON-TPP250W / Π ίν α κ α ς έ ν τ α σ η ς φ ω τό ς Φωτιστικό: Philips IRI lum SGS254 G TP P6 1 G N-TPP250 ' Λάμττες: 1 S N-TPP250 Gamma C 90 C 105 C 120 C 135 C 150 C 165 C 180 C 195 C 210 C Τιμές σε c! Im

23 ΦωτοτΕχνικάς ιητολογισιιάς Οβοώ πλάτους m _Philips IRIDIUM SGS_254 GB TP P6 lxson-tpp250w/ Πίνακας έντασηρ φω τός Λάμπες; 1 :s : ν -τρ ρ250 : Gamma C 240 C 255 C Τιμές σε c / Im

24 Philips IRIDIUM SGS254 GB TP P6 1xS0N- TPP250W/ Π ίν α κ α ς π υ κ ν ό τ η τ α ς Φωτιστικό: Philips IRI lum Λάμττες: 1 S N-TPP250 SGS254 G TP P6 1 S N-TPP250 φ ω τε ιν ό τ η τ α ο Gamma C 90 C C120 C135 C 150 C 165 C180 C C210 C '

25 g m j i u i! «B i w. i a y Philips IRIDIUM SGS254 GB TP P6 1xSON-TPP250W / Π ίν α κ α ς π υ κ ν ό τ η τ α ς φ ω τ ε ιν ό τ η τ α ς Φωτιστικό : Philips IRI _IUM SGS254 G " TP P6 1 S' N-TPP250' Λάμττες: 1 ^S'N-TPP250^ Gamma C 240 C 255 C Τιμές σε Can ela/m.

26 Φωτοτεχνικός unoaoyiau6c Οδού πλάτους 10 Philips IRIDIUM SGS254 GB TP P6 1xSON-TPP250W / Δ ε λ τ ίο δ ε δ ο μ έ ν ω ν LDC (κα μ ττύ λη κ α τ α ν ο μ ή ς φ ω τό ς ) Φωτιστικό: Philips IRIIIUM SGS254 G: TP Ρ6 r S 'N- TPP250 Λάμττες: 1 S N-TPP250

27 J ΦωτοτΕχνικάς οποαογισμάς Οδού πλάτους 10 m Philips iridium SGS254 GB TP P6 1xSON-TPP250W / Δ ε λ τ ίο δ εδ ο μ ένω ν εκ τύφλωφ σης ΤΡΡ250 Εξ αιτίας της έλλειψης συμμετρίας, για αυτό το φωτιστικό δεν μπορεί να γίνει παρουσίαση του πίνακα UGR Λάμπες: 1 S Ν-ΤΡΡ250 I 1

28 ΦωτοτΕχνικός ιητοαογισμός Οδού πλάτους 10 Philips IRIDIUM SGS254 GB TP P6 ixson-tpp250w / Δ ε λ τ ίο δ ε δ ο μ έ ν ω ν S o lln e r/κ ώ ν ο υ Φωτιστικό: Philips IRI _ium SGS254 G TP P6 1 S N- TPP250 Λάμπες: 1,S N-TPP250 Αυτό TOφωτιστικό δεν έ ει σuμμετρiα περιστροφής Κατά συνέπεια tc κωνικό διάγραμμα δεν μπορεί να παρouσιαστεi

29 Φωτοττχνικ6ς ιητοαογισμάς Οδού παάτοος 10 Μ: Οδός πλάτους 10,0 m / Σ το ιχεία σ χ εδ ια σ μ ο ύ Φωτοτε,νικός υπολογισμός οδού πλάτους ΙΟμ με μονόπλευρη διάταξη των φωτιστικών ανά 26μ Προφίλ δρόμου Ομάδα II Πλάτος: m, Αριθμός λωρίδων κυκλοφορίας. 2, Ασφαλτικό σκυρόδεμα: R3, 0: Συντελεστής συντήρησης: 0.60 Διατάξεις φωτιστικών 0.00 Φωτιστικό: Φωτεινή ροή φωτιστικού: Ισ ύςφωτιστικού: Διάταξή: Απόσταση ιστών κολόνες: Ύψος συναρμολόγησης 1 : Ύψος σημείου φωτός: Προεξο ή 2 : Κλίση βρα Ιονα 3. Μήκος βρα ίονα 4 Philips IRI IUM SGS254 G Μέγιστες τιμές της έντασης φωτός για 70 : 502 ο / Im για ο / Im για 90' 7 5 c /lm Η διάταξη εκπληρει την κατηγορία δείκιη τύφλωσης 5

30 ΦοίΓΟτεχνικός ιητοαογισμ6ς Οδού πλάτοος 10 m jc κ Οδός πλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 πι / Ε π ισ κ ό ττ η σ η α τ το τ ε λ ε σ μ ά τ ω ν Συντελεστής συντήρησης: 0.60 Κόνναβος: 10 6 Σημεία ΑντΙστοι αστοί εία δρόμου; Ομάδα II. Ασφαλτικό σκυρόδεμα: R3, 0: Εττιλεγμένη κατηγορία φωτισμού ME3b Εκπληρούνται όλες οι φωτομετρικές απαιτήσεις. C /m UO Ul Tl SR ,8 0.5 Πραγματικές τιμές σύμφωνα με τον υπολογισμό: 15 Ονομαστικές τιμές σύμφωνα με Τήν κατηγορία: S Εκπληρείται/δεν εκπληρείται: / / Αντίστοιχος παρατηρητής (2 Τεμάχια): /m UO Ul Tl Αρ. I Παρατηρητής I έση m Lm c , Παρατηρητής 1 I , I Παρατηρητής 2-60,000, 7.500, 1,500 2,

31 Οδός πλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 m / Ισ ο δ ύ να μ ες γρ α μ μ ές (Ehs) 2600m Τιμές σε L. Κλίμακα Κάννσβος: 10 6 Σημεία Em I Emin / Ema 0 34

32 Οδός πλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 m / Α π ο χ ρ ώ σ ε ις γ κ ρ ι (E hs) Κάνναβος: 10 6 Σημεία Επ,,η/Επ,β 0.34

33 Φοιτοτΐχνικός υττολογισμός ΟδοΟ πλάτους 10 Οδός πλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 m / Γραφική παράσταση τιμών m Τιμές σε L. Κλίμακα 1 : 227 Κάνναβος: 10 6 Σημεία Ε, 0 47 Em,r ^ Em. 0 34

34 _Οδός πλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 m / Πίνακας (Ehs) m Προσο ή: Οι συντεγονμένίς αναφίροντοι mnv ττοραιτόνωεικόνα Τιμές αεl. Κσνναβος: 10 6 Σημεία

35 Οδός πλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 m / Παρατηρητής 1/ Ισοδύναμες γραμμές (L) Τιμές (jt Can ela/m, Κλίμακα Κάνναβος: 10 6 Σημεία 10 m, m, m : UO υι ΤΙ : τον υττολογισμό: ε την κατηγορία ME3b; S 15 ΕκπληρεΙται/δεν εκπληρείισι:

36 Φίΐτοτιχνικάς Ηπολογισμός 0«ού πλάτους 10 Οδός πλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 m / Παρατηρητής 1 / Αττοχρώσείς Ϊ^ Ρ ' (L) Κλίμακα Κάνναβος: 10 6 Σημεία έση του παρατηρητή: m, m Ασφαλτικό σκυρόδεμα: R3,.0; Πραγματικές τιμές σύμφωνα με τον υπολογισμό: Ονομαστικές τιμές σύμφωνα με την κατηγορία ΜΕ3ό; S 15 Εκπληρείται/δεν εκπληρείται:

37 ΦωτοτΕχνικάς οΐτολογισμάς Οβοά πλάτους 10 m pt pc Οδός ττλάτους 10,0 m/ Οδόστρωμα πλάτους 10,0 m/ Παρατηρητής 1/Γραφική παράσταση τιμών (L) ) I , , m Τιμές Cη Can ela/m, Κλίμακα 1 : 227 Κάννσβος: 10 6 Σημεία έση του παρατηρητή > τη, m, m Ασφαλτικό σκυρόδεμα: R3, 0: UO Ul Tl Πραγματικές τιμές σύμφωνα με τον υπολογισμό: Ονομαστικές τιμές σύμφωνα με την κατηγορία ME3b a 10 a 0.4 a 0.6 S 15 ΕκπληρεΙται/δεν εκπληρείται

38 Φωτ6τΕχνικ6ς «ητολογισιι6< Οδού πλάτους 10 Οδός ττλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 m / Παρατηρητής 2 / Ισοδύναμες γραμμές (L) Κάνναβος; 10 6 Σημεία έση του τταρατηρητή: m, m m Ασφαλτικό σκυρόδεμα: R3. 0: Πραγματικές τιμές σύμφωνα με τον υπολογισμό: L C /m υο Ονομαστικές τιμές σύμφωνα με την κατηγορία ME3b: Εκπληρείται/δεν εκπληρείται:

39 Φωτοτεχνικάς ιπτοαογισμάς Οδού πλάτους 10 Ο Οδός πλάτους 10,0 m / Οδόστρωμα πλάτους 10,0 m / Παρατηρητής 2 / Αποχρώ σεις (L) 0.00 '26.00 m 1 \ Λ Κλίμακα 1 : 227 Κάνναβος: 10 6 Σημεία έση του τταρστηρητή: m, 7,500 m, m Ασφαλτικό σκυρόδεμα: R3. 0: '-m ^ υο υι ΤΙ Πραγματικές τιμές σύμφωνα με τον υπολογισμό: Ονομαστικές τιμές σύμφωνα με την κατηγορία ME3b S 15 Εκπληρείται/δεν εκπληρείται y y y

40 Φωτοτ χνικάς ιητοαογκτμός Qgofl πλάιοος 10 m μκ pc χ > : Οδός πλάτους 10,0 m/ Οδόστρωμα πλάτους 10,0 πι / Παρατηρητής 2/Γραφική παράσταση τιμών (L) Κάνναβος: 10 6 Σημεία έση του τταρατηρητή: m, m Ασφαληκό σκυρόδεμα: R3. 0: υο υι ΤΙ Πραγματικές τιμές σύμφωνα με τον υττολογισμό: Ονομαστικές τιμές σύμφωνα με την κατηγορία ME3b: 2: 1 0 > Εκττληρείτσι/δεν εκττληρείται /

41 ΚΕΦΑΛΑΙΟ Γ: ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΜΕΛΕΤΗ

42 Γ. ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΜΕΛΕΤΗ 1. ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΤΟΜΩΝ ΤΩΝ ΡΕΥΜΑΤΟΣ ΑΠΟ ΤΟ ΠΙΛΛΑΡ ΓΡΑΜΜΩΝ ΠΑΡΟΧΗΣ ΗΛΕΚΤΡΙΚΟΥ Ο ηλεκτροφωτισμός τμήματος της Ε.Ο. με τέσσερα ηλεκτρικά κυκλώματα. Τα κυκλώματα Si, S2 και S4 τροφοδοτούν τέσσερα φωτιστικά σώματα των 250 Watt το καθένα, και το ηλεκτρικό κύκλωμα S3 τροφοδοτεί τρία φωτιστικά σώματα των 250 Watt το καθένα επίσης. Σε κάθε κύκλωμα τα φωτιστικά σώματα τροφοδοτούνται εναλλάξ από τις φάσεις L.1,L2,L.3. Κάθε φωτιστικό σώμα περιλαμβάνει τη λυχνία πυρακτωσεως ισχύος 250 Watt (1=1,08Α) και το στραγγαλιστικό πηνίο ισχύος 250 Watt με Οθ8φ = 0,85 (1=1,27Α) συνολικής έντασης I = 2,35 Α. Η μέγιστη επιτρεπόμενη πτώση τάσης ανά ηλεκτρική γραμμή είναι Δν = 4 % ή 9 2 νοιι (ΕΛΟΤ Η0384). Η τάση λειτουργίας των φωτιστικών σωμάτων είναι 230 Voit Ο γενικός τύπος για τον υπολογισμός της διατομής του αγωγού της ηλεκτρικής γραμμής. S= p*2il*1/av=mm2 όπου 5 είναι η διατομή του αγωγού της ηλεκτρικής γραμμής σε πιπι^ L είναι το μήκος του αγωγού της ηλεκτρικής γραμμής σε mm^ I είναι η ένταση του αγωγού της ηλεκτρικής γραμμής σε A ρ είναι η ειδική αντίσταση του αγωγού σε Ω* oim^/m και Δν είναι μέγιστη εττιτρεπομένη πτώση τάσης σε Volt

43 A Υπολογισμός της διατομής του αγωγού του 1 ηλεκτρικού κυκλώματος: C _ p * 2 I L * [ 0,018*2*104,00 "2.35 ΔΥ πιπι lumm σπαιτούμενη οιατομή ΑΠΟΣΤΑΣΗ( L ) ΕΝΤΑΣΗ(1) ΜΕΓΙΣΤΗ ΕΠΙΤΡΕΠΟΜΕΝ ΥΠΟΛΟΓΙΣΘΕίΣΑ ΤΥΠΟΠΟΙΗΜΕΝΗ Η ΠΤΩΣΗ ΤΑΣΗΣ ΔΙΑΤΟΜΗ (Γππι^) ΔΙΑΤΟΜΗ (mm^) (ΔΟ) 104 2, Λαμβάνουμε τυποποιημένη διατομή 10 moi^. A.1.2. Υπολογισμός πτώσης τάσης για διατομή S = 10 πι Ο υπολογισμός της πτώσης τάσης γίνεται με τον εξής τύπο: 0,018*2*104.00'' ,88Κο// < =9,2 Volt από την (.5 10 πτώση τάσης ΑΠΟΣΤΑΣΗ ( L ) ΕΝΤΑΣΗ( I ) ΤΥΠΟΠΟΙΗΜΕΝΗ ΔΙΑΤΟΜΗ (mm^) ΠΡΑΓΜΑΉΚΗ ΔΙΑΦΟΡΑ ΤΑΣΗΣ (Δυ) 104 2,35 10 Υπολογίζοντας την πτώση τάσης για διατομή S = 10 mm^ προκύπτει ότι η πτώση τάσης είναι μικρότερη από την μέγιστη επιτρεπόμενη πτώση τάσης όποτε προκύπτει ότι η επιλογή αγωγού με διατομή S = 10 ητπι καλύπτει τις ανάγκες για την τροφοδότηση των φωτιστικών σωμάτων του ηλεκτρικού κυκλώματος Υπολογισμός της διατομής του αγωγού του 2 ηλεκτρικού κυκλώματος: p * 2 IL * l 0.018*2*104.00*2.35 I, = = = 0.96 mm < 10 πιπν σπαιτούμενη διατομή

44 ΑΠΟΣΤΑΣΗ( L ) ΕΝΤΑΣΗ( I ) ΜΕΓΙΣΤΗ ΕΠΙΤΡΕΠΟΜΕΝ Η ΠΤΟΣΗ ΤΑΣΗΣ (ΔΟ) ΥΠΟΛΟΓΙΣΘΕΙΣΑ ΤΥΠΟΠΟΙΗΜΕΝΗ ΔΙΑΤΟΜΗ (mm^) ΔΙΑΤΟΜΗ (mm^) 104 2,35 9,2 0,96 10 Λαμβάνουμε τυποποιημένη διατομή 10 mml Β.1.2. Υπολογισμός πτώσης τάσης για διατομή 3 = 10 mm^: Ο υπολογισμός της πτώσης τάσης γίνεται με τον εξής τύπο: _ ρ*2 Σ Ι*Ι 0.018*2*104.00*2.35 = QMVoli < 9,2 Volt από την επιτρεπόμενη 10 πτώση τάσης ΑΠΟΣΤΑΣΗ { L ) ΕΝΤΑΣΗ { I ) ΤΥΠΟΠΟΙΗΜΕΝΗ ΔΙΑΤΟΜΗ (mm^) ΠΡΑΓΜΑΤΙΚΗ ΔΙΑΦΟΡΑ ΤΑΣΗΣ (Δυ) 104 2, ,88 Υπολογίζοντας την πτώση τάσης για διατομή 3 = 10 mm^, προκύπτει ότι η πτώση τάσης είναι μικρότερη από την μεγίστη επιτρεπόμενη πτώση τάσης όποτε προκύπτει ότι η επιλογή αγωγού με διατομή 3 = 10 moi^ καλύπτει τις ανάγκες για την τροφοδότηση των φωτιστικών σωμάτων του ηλεκτρικού κυκλώματος. Γ.1.1. Υπολογισμός της διατομής του αγωγού του 3 ηλεκτρικού κυκλώματος: p *2 IL*I 0,018*2*136.95*2.35, ^ ^ S, = = = 1.26 ιππι < 10 mm* απαιτουμενη διατομή ΑΠΟΣΤΑΣΗ{ L ) ΕΝΤΑΣΗ(1) ΜΕΓΙΣΤΗ ΕΠΙΤΡΕΠΟΜΕΝ Η ΠΤΩΣΗ ΤΑΣΗΣ (ΔΟ) ΥΠΟΛΟΓΙΣΘΕΙΣΑ ΤΥΠΟΠΟΙΗΜΕΝΗ ΔΙΑΤΟΜΗ (mm^) ΔΙΑΤΟΜΗ (mm^) 136,95 2,35 9,2 1,26 10 Λαμβάνουμε τυποποιημένη διατομή 10 mm^.

45 Γ.1.2. Υπολογισμός πτώσης τάσης για διατομή S = 10 mm^: Ο υπολογισμός της τπώσης τάσης γίνεται με τον εξής τύπο: Δν = _ p *2 IL *l 0.018*2*136.95*2.35 = 1.16Voh <9,2 Vo// από την επιτρεπόμενη 10 πτώση τάσης ΑΠΟΣΤΑΣΗ ( L ) ΕΝΤΑΣΗ( I ) ΤΥΠΟΠΟΙΗΜΕΝΗ ΔΙΑΤΟΜΗ (mm^) ΠΡΑΓΜΑΤΙΚΗ ΔΙΑΦΟΡΑ ΤΑΣΗΣ (Δυ) 136,95 2, ,16 Υπολογίζοντας την πτώση τάσης για διατομή S = 10 mm^ προκύπτει ότι η πτώση τάσης είναι μικρότερη από την μέγιστη επιτρεπόμενη πτώση τάσης όποτε προκύτπει ότι η επιλογή αγωγού με διατομή S = 10 mm^ καλύπτει τις ανάγκες για την τροφοδότηση των φωτιστικών σωμάτων του ηλεκτρικού κυκλώματος. Δ Υπολογισμός της διατομής του αγωγού του 4 " ηλεκτρικού κυκλώματος: _ p * 2 IL * I _ 0,018*2*93.4*2,35 _ - = 0.86 mm^ <10 Γτιπι^ απαιτούμενη διατομή ΑΠΟΣΤΑΣΗ( L ) ΕΝΤΑΣΗ(1) ΜΕΓΙΣΤΗ ΕΠΙΤΡΕΠΟΜΕΝ ΥΠΟΛΟΓΙΣΘΕΙΣΑ ΤΥΠΟΠΟΙΗΜΕΝΗ Η ΠΤΟΣΗ ΤΑΣΗΣ ΔΙΑΤΟΜΗ (mm^) ΔΙΑΤΟΜΗ (mm^) (Δυ) ,2 0,86 10 Λαμβάνουμε τυποποιημένη διατομή 10 mm^. Δ.1.2. Υπολογισμός πτώσης τάσης για διατομή S = 10 m m^: Ο υπολογισμός της τπώσης τάσης γίνεται με τον εξής τύπο. ~ ~ ().79Γί)/τ < 9,2 Volt από την επιτρεπόμενη πτώση τάσης

46 ΑΠΟΣΤΑΣΗ ( L) ΕΝΤΑΣΗ(1) ΤΥΠΟΠΟΙΗΜΕΝΗ ΔΙΑΤΟΜΗ (mm^) ΠΡΑΓΜΑΤΙΚΗ ΔΙΑΦΟΡΑ ΤΑΣΗΣ (Δυ) 93,4 2, ,79 Υπολογίζοντας την πτώση τάσης για διατομή 5 = 10 πιητ^, προκύπτει ότι η πτώση τάσης είναι μικρότερη από την μέγιστη επιτρεπόμενη πτώση τάσης όποτε προκύπτει ότι η επιλογή αγωγού με διατομή 5 = 10 πιπι^ καλύπτει τις ανάγκες για την τροφοδότηση των φωτιστικών σωμάτων του ηλεκτρικού κυκλώματος. Όλες οι γραμμές τροφοδότησης των φωτιστικών σωμάτων εγκαθίστανται με καλώδιο τύπου J1W -R (ΝΥΥ) μέσα σε πλαστικό σωλήνα Ρ Ε 6 31 Φ90 ενώ σε σημεία της εγκατάστασης όπου περνούν βαρέα οχήματα, δίκτυα Ο,Κ.Ω. κ.τ.λ, τα καλώδια θα οδεύουν μέσα σε βαρείς γαλβανισμένους σίδηροσωλήνες Φ 2 V2, (ISO MEDIUM Βαρείς-πράσινη ετικέτα) εγκιβωτισμένες με άοπλο σκυρόδεμα. Οι διατομές των γραμμών καθώς και τα μεγέθη των ηλ. ασφαλειών βραδείας τήξεως, (ή χαρακτηριστικής «Κ» για μικροαυτόματο) φαίνονται στο ηλεκτρολογικό σχέδιο.

47 ΜΟΝΟΓΡΑΜΙΚΟ ΣΧΕΔΙΟ

48 ΚΕΦΑΛΑΙΟ Δ: ΣΤΑΤΙΚΗ ΜΕΛΕΤΗ

49 Δ. ΣΤΑΤΙΚΗ ΜΕΛΕΤΗ ΣΙΔΗΡΟΪΣΤΟΥ 1. ΠΕΡΙΓΡΑΦΗ ΕΡΓΟΥ ΕΞΑΓΩΝΙΚΟΣ ΙΣΤΟΣ ΦΩΤΙΣΜΟΥ Το έργο αποτελείται από δύο τμήματα τη σιδηρά κατασκευή και το θεμέλιο. Η σιδηρά κατασκευή κατασκευάζεται εξ ολοκλήρου από σίδερο εμπορίου St Ο ιστός έχει κολουροκωνικό σχήμα διατομής κανονικού εξαγώνου με τις κάτωθι διαστάσεις: α. Διάμετρος κορυφής 120 mm β. Διάμετρος βάσης 230 mm γ. Ύψος εξαγωνικής διατομής 9000 mm δ. Πάχος ελάσματος 6 mm Στη βάση θα ηλεκτροσυγκολληθεί 1 τετράγωνη πλάκα εδράσεως 400 Χ400Χ20 mm και 6 πτερύγια πάχους 15 mm. Στην πλάκα εδράσεως θα υπάρχουν 4 οπές Φ30 για 4 αγκύρια 1" και μια ανάλογη κεντρική οπή για τη διέλευση του καλωδίου. Στα θεμέλια ενσωματώνονται 4 αγκύρια από στρογγυλή ράβδο Φ25 μήκους 1000 mm και με σπείρωμα 1" μήκους 150 mm τα οποία είναι συνδεδεμένα μεταξύ τους με σιδηρογωνίες 30X30X2 mm. Στην κορυφή του ιστού τοποθετείται βραχίονας από σιδηροσωλήνες Φ114 X 3,6 mm και Φ 60.3 X 3.6 mm με κατάλληλες υποδοχές για δύο φωτιστικά. 2. ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΠΑΡΑΔΟΧΕΣ 2.1. Φορτία Για τον υπολογισμό των φορτίων εφαρμόζουμε τους ελληνικούς κανονισμούς όπως αυτοί προδιαγράφονται στο Β/ΔΙΑΤ. 10/31/ΔΕΚ/1945 ΦΕΚ 325Α. Οι ελληνικοί κανονισμοί προβλέπουν ανεμοπίεση W = 150 Kg * m2 για κατασκευές μικράς προσβαλλόμενης επιφάνειας Ίδιο βάρος χάλυβα ρχ = Kg/cm Σεισμού Λόγω του μικρού βάρους της κατασκευής τα φορτία του σεισμού είναι πολύ μικρότερα από το 50 των φορτίων του ανέμου και δεν λαμβάνονται υπ' όψιν. 2.2 Επιτρεπόμενες τάσεις Χάλυβα Για τον έλεγχο της μεταλλικής δομής εφαρμόζουμε τους γερμανικούς κανονισμούς DIN 1050 οι οποίοι για σίδηρο εμπορίου δέχονται τις κάτωθι επιτρεπόμενες τάσεις σε Kg * cm2.

50 Ή" κύρια φορτία ( ίδια βάρη και άνεμος ) ΗΖ" κύρια και ττρόσθετα φορτία ( ίδια βάρη, άνεμος και σεισμός). 1ΦΟΡΤΙΣΕΙΣ Η ζ Α. Εφελκυσμός και θλίψη εκ κάμψεως με έλεγχο κατά DIN 4ΐ Β Εφελκυσμός και θλίψη εκ κάμψεως i Γ Διάτμηση Δ Σύνθλιψη της άντιγος Ε. Εφελκυσμός κοχλιών Σκυοοδέϋατοο Για σκυρόδεμα ττοιότητας C12/15 κατά DIN 1047 η εττιτρεπόμενη τάση είναι 55 Kg*/cm^, Εδάφους Η μελέτη γίνεται για επιτρεπόμενη τάση εδάφους 2 Κς'/οιπ^. 3. ΒΙΒΛΙΟΓΡΑΦΙΑ Α. STAHL IMHOCHBAU 13' έκδοση ( 1969) Β. ΣΙΔΗΡΑ ΔΟΜΙΚΑ ΕΡΓΑ ( 1972 ) Αντ.Δ.Κωστέα. Γ. ΣΙΔΗΡΕΣ ΚΑΤΑΣΚΕΥΕΣ 3' έκδοση ( 1986) Γρ.Φουρναράκου. 4. ΕΛΕΓΧΟΣ ΤΟΥ ΙΣΤΟΥ Ο έλεγχος του ιστού γίνεται για τους δυσμενέστερους συνδυασμούς των φορτίσεων ανέμου και μονίμων ( βάρη ). Η δυσμένεια για τις οριζόντιες φορτίσεις συντρέχει όταν το επίπεδο των φορτίσεων αυτών είναι κάθετο προς το επίπεδο που ορίζουν οι δύο βραχίονες της κεφαλής φωτισμού.

51 1 Φορτία K <paanc tou ιστού ue δύο (οωτιστικά ΣΩΛΗΝΑΣ Φ 114/56 μ ταρ ' λλόμγ>;τις Επιφάνειες ανέμου Ε =0.5*0.114 = Ε,2 = 2*1,55*0.06 = Ε,4 =2*0.2*0.91 = Εφ = Κέντρο βάρους Υ, = ( 0.57* * *109 ) / cm Υ,= cm

52

53 Εξωτερική διάμετρος διατομής do = cm Εξωτερικό πλάτος διατομής 3ο = do * cos (30 ) = * cos ( 30 ) = cm Μέσο πλάτος διατομής a = do - 1= = cm Εσωτερικό πλάτος διατομής a. = ao,-t= = cm Μέση πλευρά διατομής cm = a, / ( 2*cos 30 ) = 19.31/( 2*cos30 ) = 11/148 cm Εξωτερικό πλάτος κορυφής ak = dk'cos ( 30 ) = 12*cos (30 ) = cm Μέσο πλάτος κορυφής c» = ( 2*cos30o) = 5.65 cm Επιφάνεια διατομής F = *( a ^- a,^) = cm^ Ροπή αδράνειας J = *(ao*-a;) = cm Ροπή αντιστάσεως W = 2*J/3o = 2*2080.5/19.91 = cm Επιφάνεια ανέμου Eo = (dk + do )/2*( h,c-y*)= cm = m Κέντρο βάρους επιφανειας ανέμου Yw = ( h.k - y. )/3*( do + 2*dk)/ ( do + d^) = cm Φορτίο ανέμου W.= E,* Wo = t Συνολικό διστμητικό φορτίο Q = W. + Wi = Ροπή κάμψεως Μ = W/Yk, + W,* ( h,k - Y. + Y,) = tern Επιφάνεια ελάσματος Eo = δ* ( Cko, + c )/2*(h.«- Y.) = m2 Βάρος ελάσματος B,= *78 5*0 6 = t
