1 Ψηφιακό Σύστηµα Βίντεο Εγχειρίδιο Χρήστη Παρακαλώ διαβάστε τις οδηγίες προσεκτικά πριν από τη χρήση και φυλάξτε το εγχειρίδιο για µελλοντική χρήση. CPD507 V0.97

2 ΠΕΡΙΕΧΟΜΕΝΑ. ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1.1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΕΡΙΕΧΟΜΕΝΑ ΠΑΚΕΤΟΥ ΠΡΟ ΙΑΓΡΑΦΕΣ ΜΠΡΟΣΤΙΝΗ ΟΨΗ ΠΙΣΩ ΟΨΗ.. 6 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝ ΕΣΗ 2.1 ΦΥΣΙΚΗ ΣΥΝ ΕΣΗ ΞΕΚΙΝΩΝΤΑΣ. 9 ΠΡΟΧΩΡΗΜΕΝΟΣ ΣΧΕ ΙΑΣΜΟΣ 3.1 ΡΥΘΜΙΣΕΙΣ ΕΝΤΟΠΙΣΜΟΥ ΚΙΝΗΣΗΣ ΓΡΗΓΟΡΗ ΑΝΑΖΗΤΗΣΗ ΣΥΜΒΑΝΤΟΣ. 11 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 4.1 ΕΓΓΡΑΦΗ ΑΝΑΠΑΡΑΓΩΓΗ. 12 ΛΕΠΤΟΜΕΡΕΙΣ ΡΥΘΜΙΣΕΙΣ ΜΕΝΟΥ 5.1 ΕΝΤΡΟ ΜΕΝΟΥ ΜΕΝΟΥ ΠΡΟΣΒΑΣΗΣ ΕΠΙΛΟΓΕΣ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ ΕΓΓΡΑΦΗ ΕΠΙΛΟΓΕΣ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ ΧΡΟΝΟΜΕΤΡΟ ΕΠΙΛΟΓΕΣ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ ΗΜΕΡΟΜΗΝΙΑ ΕΠΙΛΟΓΕΣ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΚΑΜΕΡΑ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΕΝΤΟΠΙΣΜΟΣ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΕΜΦΑΝΙΣΗ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΣΥΝΑΓΕΡΜΟΣ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΑΠΟΜΑΚΡΥΣΜΕΝΗ ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΣΥΣΤΗΜΑ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΙΚΤΥΟ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΑΝΤΙΓΡΑΦΟ ΑΣΦΑΛΕΙΑΣ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΚΛΗΡΟΥ ΙΣΚΟΥ ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΑΡΧΕΙΟ ΣΥΜΒΑΝΤΩΝ. 27 ΕΠΙΠΛΕΟΝ ΛΕΙΤΟΥΡΓΙΕΣ 6.1 ΑΝΑΖΗΤΗΣΗ Χ ΨΗΦΙΑΚΟ ΖΟΥΜ ΚΛΕΙ ΩΜΑ ΠΛΗΚΤΡΩΝ ΕΝΑΛΛΑΓΗ ΣΤΟ ΣΥΣΤΗΜΑ N/P ΑΝΑΒΑΘΜΙΣΗ ΜΕΣΩ USB ΛΟΓΙΣΜΙΚΟ ΜΕ Α ΕΙΑ ΧΡΗΣΗΣ ΣΥΝ ΕΘΕΙΤΕ ΣΤΟ AP ΜΕΣΩ ΤΟΥ INTERNET EXPLORER R.E.T.R GPRS ΠΡΟΑΙΡΕΤΙΚΑ ΠΕΡΙΦΕΡΕΙΑΚΑ.. 46 ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ 7.1 ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ 47 ΠΑΡΑΡΤΗΜΑ #1 ΕΓΚΑΤΑΣΤΑΣΗ ΣΚΛΗΡΟΥ ΙΣΚΟΥ.. 48 ΠΑΡΑΡΤΗΜΑ #2 ΡΥΘΜΙΣΕΙΣ ΤΩΝ PIN ΠΑΡΑΡΤΗΜΑ #3 IR ΕΚΠΟΜΠΟΣ.. 50 ΠΑΡΑΡΤΗΜΑ #4 ΠΙΝΑΚΑΣ ΧΡΟΝΟΥ ΕΓΓΡΑΦΗΣ. 55

3 ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1.1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ. Χαρακτηριστικά DVS Είδος συµπίεσης MPEG-4 πραγµατικού χρόνου Εγγραφή υψηλής ανάλυσης (Για 16 κανάλια): Frame: 720x480 pixels µε 120IPS (NTSC) / 720x576 pixels µε 100IPS (PAL) Field: 720x240 pixels µε 240IPS (NTSC) / 720x288 pixels µε 200IPS (PAL) CIF: 352x240 pixels µε 480IPS (NTSC) / 352x288 pixels µε 400IPS (PAL) Ρυθµίσεις ποιότητας εικόνας: Βέλτιστο, Υψηλό, Κανονικό και Βασικό Παρατεταµένος χρόνος εγγραφής µε σύνδεση σε Ανεξάρτητη Παράταξη ίσκων Αποµακρυσµένη παρακολούθηση σε κινητό τηλέφωνο µέσω GPRS, ή σε PC µέσω σύνδεσης στο Ίντερνετ Εύκολοι µέθοδοι backup αρχείων µε USB, DVD R/W (προαιρετικό), και CD R/W (προαιρετικό) Η ενεργοποίηση εγγραφής συναγερµού θα στείλει ειδοποίηση µε εικόνες στις καθορισµένες διευθύνσεις και FTP. Υποστηρίζει επιπλέον και εγγραφή προ-συναγερµού Λειτουργία προηγµένου εντοπισµού κίνησης (4 διαφορετικοί παραµετροποιήσιµοι παράγοντες για την ευαισθησία του εντοπισµού κίνησης) και άνετη λειτουργία αναζήτησης Λειτουργίες Pentaplex (ζωντανή εικόνα, εγγραφή, αναπαραγωγή, αντίγραφο ασφαλείας, και δίκτυο) Η λειτουργία Web υποστηρίζει είδος συµπίεσης MJPEG για τη µετάδοση στο Ίντερνετ Ενεργοποίηση εγγραφής αποµακρυσµένου συµβάντος Η παρακολούθηση µέσω Web υποστηρίζει πολλαπλούς χρήστες ταυτόχρονα Υποστηρίζει κρυφή οθόνη για τα κανάλια ζωντανής παρακολούθησης IR τηλεχειρισµός για το σύστηµα και για το PTZ µέσω RS-485 Υποστηρίζει το πρωτόκολλο PELCO-D Υποστηρίζει τη λειτουργία Hot Point Ενσωµατωµένες βάσεις για 2 σκληρούς δίσκους, κάθε µια από τις οποίες µπορεί να υποστηρίξει πάνω από 400GB Εύκολη αναβάθµιση συστήµατος µέσω USB Υποστηρίζει στατική διεύθυνση IP, δυναµική διεύθυνση IP, και DHCP µε λειτουργία DDNS Υποστηρίζει τις λειτουργίες εγγραφής: χειροκίνητη / χρονοµέτρου / κίνησης / συναγερµού / αποµακρυσµένη Εγγραφή ήχου µε 4 κανάλια εισόδου και 2 κανάλια εξόδου Αυτόµατη επανάκτηση συστήµατος µετά από επανασύνδεση ρεύµατος Η λειτουργία Υδατοσήµου διασφαλίζει την αυθεντικότητα των εγγεγραµµένων εικόνων Υποστηρίζει σκληρό δίσκο SATA Προαιρετικά: Αντίγραφο ασφαλείας DVD R/W / CD R/W, Ανεξάρτητη Παράταξη ίσκων, Έξοδος VGA, Κονέκτορας GPRS 1.2 ΠΕΡΙΕΧΟΜΕΝΑ ΠΑΚΕΤΟΥ. ΣΗΜΕΙΩΣΗ: Παρακαλώ ελέγξτε τα περιεχόµενα του πακέτου για να σιγουρευτείτε ότι έχετε παραλάβει όλα τα αξεσουάρ που φαίνονται παραπάνω. 1

4 1.3 ΠΡΟ ΙΑΓΡΑΦΕΣ. 2

5 Ο σχεδιασµός και οι προδιαγραφές µπορούν να αλλάξουν χωρίς προειδοποίηση 3

6 1.4 ΜΠΡΟΣΤΙΝΗ ΟΨΗ. 1. ΕΝΕΡΓΕΙΑ: (a) Πατήστε το κουµπί POWER για να ανοίξετε / κλείσετε το DVS. (Σε λειτουργία εγγραφής, παρακαλώ σταµατήστε την εγγραφή πριν να κλείσετε το DVS) 2. ΜΕΝΟΥ: (b) Πατήστε το κουµπί MENU για να µπείτε στο κεντρικό µενού. 3. ΕΙΣΟ ΟΣ / ΕΓΓΡΑΦΗ : (c) Πατήστε το κουµπί ENTER για επιβεβαίωση / Πατήστε το εγγραφή. για να ενεργοποιήσετε τη χειροκίνητη 4. + CH - : (d) Πατήστε το κουµπί + CH - για να αλλάξετε τις ρυθµίσεις στο µενού / επιλέξετε κανάλι. 5. USB: (e) Υποστηρίζει αναβάθµιση του firmware και backup αρχείων. 6. ΦΩΤΑΚΙ LED: (f) POWER: Ενέργεια στο on STANDBY: Αναµονή HDD: Ο σκληρός δίσκος κάνει ανάγνωση ή εγγραφή HDD Full: Ο σκληρός δίσκος είναι γεµάτος ALARM: Όταν ενεργοποιηθεί ο συναγερµός TIMER: Όταν είναι ενεργοποιηµένη η εγγραφή χρονοµέτρου REC: Σε κατάσταση εγγραφής PLAY: Σε κατάσταση αναπαραγωγής 7. ΛΕΙΤΟΥΡΓΙΑ : (h) Πατήστε το κουµπί για να αλλάξετε τη λειτουργία εµφάνισης καναλιού (16, 9, 4 λειτουργία εµφάνισης καναλιών, και δείχνει την αλλαγή εµφάνισης ανά κάθε κανάλι) 4

7 8. : (i) Πατήστε το κουµπί για να κάνετε παύση στην αναπαραγωγή των αρχείων. 9. : (j) Πατήστε το κουµπί για να σταµατήσετε την αναπαραγωγή των αρχείων. 10. : (k) Σε λειτουργία αναπαραγωγής, πατήστε το κουµπί για να πάτε γρήγορα πίσω. 11. : (l) Σε λειτουργία αναπαραγωγής, πατήστε το κουµπί για να πάτε γρήγορα µπροστά. 12. ΖΟΥΜ : (m) Πατήστε το κουµπί ZOOM για να µεγεθύνετε την εικόνα του επιλεγµένου καναλιού (2Χ ψηφιακό ζούµ). 13. ΑΝΑΠΑΡΑΓΩΓΗ : (n) Πατήστε το κουµπί PLAY για να αναπαράγετε τα εγγεγραµµένα αρχεία. 14. : (i), (j), (k), (l) Πατήστε τα για να µετακινήσετε τον κέρσορα πάνω / κάτω / αριστερά / δεξιά. 15. SHIFT + SEQ : (g + h) Πατήστε τα SHIFT + SEQ για να ενεργοποιήσετε τη λειτουργία οθόνης κλήσης και πατήστε SEQ για να βγείτε από τη λειτουργία οθόνης κλήσης. 16. SHIFT + AUDIO : (g + i) Πατήστε τα SHIFT + AUDIO για να επιλέξετε live ή playback ήχο από τα τέσσερα κανάλια ήχου. 17. SHIFT + SLOW : (g + j) Σε λειτουργία αναπαραγωγής, πατήστε SHIFT + SLOW για να γίνει η αναπαραγωγή αργή. 18. SHIFT + CH - ή CH + : (g + k) ή (g + l) Πατήστε τα SHIFT + CH - ή CH + για να αλλάξετε τις ρυθµίσεις στο µενού / επιλέξετε κανάλι. 19. SHIFT + SET : (g + m) Πατήστε τα SHIFT + SET για να αλλάξετε τη θέση εµφάνισης του καναλιού. Πατήστε τα για να επιλέξετε το κανάλι που εσείς θέλετε να αλλάξετε. Πατήστε τα + ή - για να επιλέξετε το κανάλι που εσείς θέλετε να δείτε. Πατήστε το κουµπί ENTER για επιβεβαίωση. 20. SHIFT + SEARCH : (g + n) Πατήστε τα κουµπιά SHIFT + SEARCH για να µπείτε στη λειτουργία αναζήτησης : (k + l) Πατήστε τα κουµπιά + ταυτόχρονα για να µπείτε στη λειτουργία ελέγχου PTZ. 22. R.E.T.R.: (b+d) Πατήστε τα κουµπιά MENU + για να ενεργοποιήσετε τη λειτουργία R.E.T.R. (Ενεργοποίηση Εγγραφής Αποµακρυσµένου Συµβάντος) 3 / 5 / 10 λεπτά αργότερα. Παρακαλώ ανατρέξτε στο Κεφάλαιο

8 1.5 ΠΙΣΩ ΟΨΗ. 1. ΘΥΡΑ ΠΑΡΑΤΑΞΗΣ ΙΣΚΩΝ: Συνδέστε σε παράταξη δίσκων για παρατεταµένη χωρητικότητα σκληρού δίσκου. 2. IR: Συνδέστε υπέρυθρο δέκτη. 3. RS485: Συνδέστε σε εξωτερική συσκευή (όπως µια PTZ Κάµερα) µε RS485-A και RS485-B. 4. ΕΞΩΤΕΡΙΚΗ ΘΥΡΑ I/O: Συνδέστε σε εξωτερική συσκευή. Ελέγξτε εξωτερική συσκευή ή ελέγξτε απόµακρα από εξωτερική συσκευή. Είσοδος συναγερµού, εξωτερικός συναγερµός. 5. ΘΥΡΑ USB: Υποστηρίζει αναβάθµιση firmware και backup αρχείων. 6. ΘΥΡΑ D/V (Ψηφιακού Βίντεο): Συνδέστε σε κάρτα µε κονέκτορα VGA. 7. LAN: Συνδεθείτε στο Ίντερνετ µέσω καλωδίου LAN. 8. LINK / ACT φωτάκι LED: Όταν το Ίντερνετ είναι ενεργοποιηµένο, το φωτάκι LED θα ανάψει. 9. ΟΘΟΝΗ ΚΛΗΣΗΣ: Συνδέστε σε οθόνη κλήσης. είχνει την εναλλακτική οθόνη. Όταν ενεργοποιείται ο συναγερµός, η οθόνη κλήσης θα δείξει για µια χρονική περίοδο το κανάλι στο οποίο έγινε η ενεργοποίηση. 6

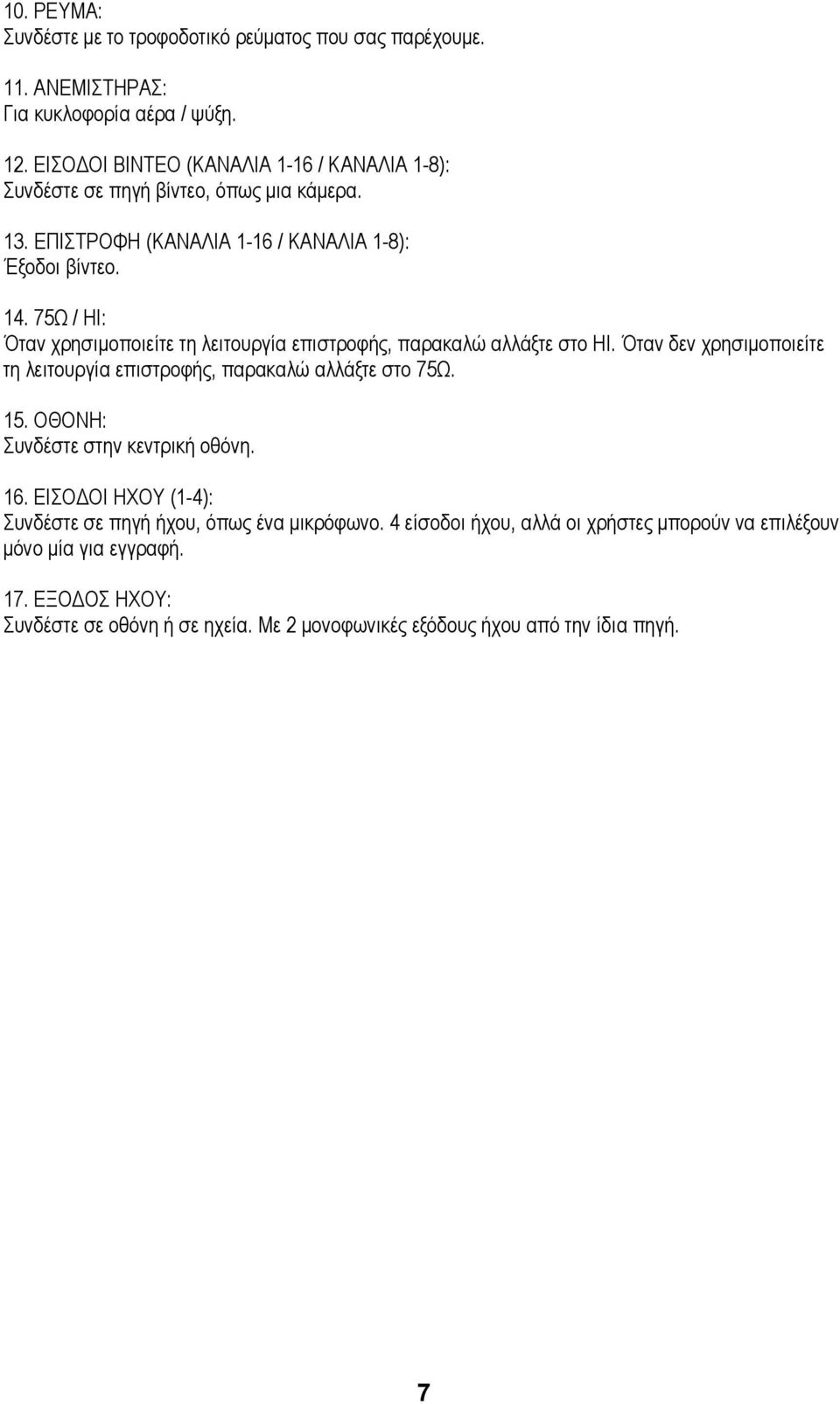

9 10. ΡΕΥΜΑ: Συνδέστε µε το τροφοδοτικό ρεύµατος που σας παρέχουµε. 11. ΑΝΕΜΙΣΤΗΡΑΣ: Για κυκλοφορία αέρα / ψύξη. 12. ΕΙΣΟ ΟΙ ΒΙΝΤΕΟ (ΚΑΝΑΛΙΑ 1-16 / ΚΑΝΑΛΙΑ 1-8): Συνδέστε σε πηγή βίντεο, όπως µια κάµερα. 13. ΕΠΙΣΤΡΟΦΗ (ΚΑΝΑΛΙΑ 1-16 / ΚΑΝΑΛΙΑ 1-8): Έξοδοι βίντεο Ω / HI: Όταν χρησιµοποιείτε τη λειτουργία επιστροφής, παρακαλώ αλλάξτε στο HI. Όταν δεν χρησιµοποιείτε τη λειτουργία επιστροφής, παρακαλώ αλλάξτε στο 75Ω. 15. ΟΘΟΝΗ: Συνδέστε στην κεντρική οθόνη. 16. ΕΙΣΟ ΟΙ ΗΧΟΥ (1-4): Συνδέστε σε πηγή ήχου, όπως ένα µικρόφωνο. 4 είσοδοι ήχου, αλλά οι χρήστες µπορούν να επιλέξουν µόνο µία για εγγραφή. 17. ΕΞΟ ΟΣ ΗΧΟΥ: Συνδέστε σε οθόνη ή σε ηχεία. Με 2 µονοφωνικές εξόδους ήχου από την ίδια πηγή. 7

10 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝ ΕΣΗ 2.1 ΦΥΣΙΚΗ ΣΥΝ ΕΣΗ. 1. Εγκαταστήστε τους σκληρούς δίσκους. 2. Παρακαλώ ανατρέξτε στο Παράρτηµα #1 για οδηγίες εγκατάστασης. Οι σκληροί δίσκοι πρέπει να εγκατασταθούν πριν να θέσετε σε λειτουργία το DVS. 3. Η εικόνα παρακάτω, σας δείχνει πώς να συνδέσετε κάµερες και οθόνες στο DVS. 4. Συνδέοντας το DVS στο ήδη υπάρχον σύστηµα παρακολούθησης που έχετε, όπως φαίνεται πιο κάτω (Για 16 κανάλια). 8

11 2.2 ΞΕΚΙΝΩΝΤΑΣ. 1. Πριν χρησιµοποιήσετε το DVS, παρακαλώ να έχετε ήδη εγκατεστηµένους τους σκληρούς δίσκους (Ανατρέξτε στο Παράρτηµα #1 για την εγκατάσταση των σκληρών δίσκων). 2. Συνδέστε το καλώδιο ρεύµατος AC στο τροφοδοτικό (µετασχηµατιστής ρεύµατος) και βάλτε το σε µια πρίζα. Το φωτάκι LED Αναµονής θα γίνει κόκκινο. Πατήστε το κουµπί ενέργειας. Το LED Ενέργειας θα γίνει κόκκινο. Χρειάζονται περίπου 10 µε 15 δευτερόλεπτα για να ξεκινήσει το σύστηµα και να εµφανιστούν τα µηνύµατα: SYSTEM INIT., HDD DETECTING, και HDD DETECTED. 3. Πριν χρησιµοποιήσετε το DVS, παρακαλώ ρυθµίστε την ηµεροµηνία συστήµατος πρώτα (Για τη ρύθµιση της ηµεροµηνίας του συστήµατος, παρακαλώ ανατρέξτε στις ρυθµίσεις DATE ). ΣΗΜΕΙΩΣΗ: Όταν εµφανίζεται το µήνυµα HDD not found, παρακαλώ ανατρέξτε στο Παράρτηµα #1. Μπορεί να προέρχεται από τη λάθος εγκατάσταση του σκληρού δίσκου. 9

12 ΠΡΟΧΩΡΗΜΕΝΟΣ ΣΧΕ ΙΑΣΜΟΣ Οι Ρυθµίσεις Προχωρηµένου Εντοπισµού Κίνησης επιτρέπουν στους χρήστες να προσαρµόζουν διαφορετικούς παράγοντες ευαισθησίας σε σχέση µε διαφορετικά περιβάλλοντα. Και η Γρήγορη Αναζήτηση Συµβάντος επιτρέπει στους χρήστες να εξετάσουν τις ρυθµίσεις των παραγόντων του εντοπισµού κίνησης. Με αυτόν τον τρόπο, οι χρήστες µπορούν να χρησιµοποιήσουν συγκεκριµένες ρυθµίσεις εντοπισµού κίνησης για να αιχµαλωτίσουν κάθε σηµαντική εικόνα. 3.1 ΡΥΘΜΙΣΕΙΣ ΕΝΤΟΠΙΣΜΟΥ ΚΙΝΗΣΗΣ. LS: Η ευαισθησία της σύγκρισης δυο διαφορετικών εικόνων. Όσο µικρότερη είναι η τιµή, τόσο πιο ευαίσθητος θα γίνει ο εντοπισµός. Εφαρµογή ~ * Περιβαλλοντική δόνηση * Εναλλαγή φωτός * Σκιά * Καθρεφτισµός SS: Η ευαισθησία σε σχέση µε το µέγεθος που έχει το αντικείµενο που εντοπίζεται στην οθόνη. Όσο µικρότερη είναι η τιµή, τόσο πιο ευαίσθητος θα γίνει ο εντοπισµός. Εφαρµογή ~ * ιαφορετικό µέγεθος του αντικειµένου στην οθόνη TS: Η ευαισθησία σε σχέση µε το πόση ώρα το αντικείµενο εντοπίζεται. Όσο µικρότερη είναι η τιµή, τόσο πιο ευαίσθητος θα γίνει ο εντοπισµός. Εφαρµογή ~ * ιαφορετική ταχύτητα του κινούµενου αντικειµένου RE: Η τιµή του RE είναι µια αναφορά για τον εντοπισµό. Η αρχική τιµή είναι 10, που σηµαίνει ότι το DVS θα συγκρίνει 10 συνεχόµενες εικόνες µαζί σύµφωνα µε τις ευαισθησίες των LS, SS, TS ταυτόχρονα. Άρα, όσο µεγαλύτερη είναι η τιµή, τόσο πιο ευαίσθητος θα γίνει ο εντοπισµός. Εφαρµογή ~ * Αργή και φυσιολογική αλλαγή στο περιβάλλον Σενάριο: Αποθήκη ιαφορετικά περιβάλλοντα µπορεί να απαιτούν διαφορετικές ρυθµίσεις. Το παρακάτω δείγµα είναι για την πληροφόρησή σας. LS SS TS RE Είσοδος Πίσω πόρτα Πεζοδρόµιο Παράθυρο Σηµείωση 1: Οι πραγµατικές κατάλληλες τιµές στις ρυθµίσεις εξαρτώνται από την πραγµατική κατάσταση (όπως η γωνία του φακού, η απόσταση µεταξύ της κάµερας και του αντικειµένου κλπ). Σηµείωση 2: Ο χρήστης µπορεί επίσης να ανατρέξει στο Κεφάλαιο 5.8 Προχωρηµένες Επιλογές Εντοπισµός για λεπτοµερείς ρυθµίσεις. 10

13 3.2 ΓΡΗΓΟΡΗ ΑΝΑΖΗΤΗΣΗ ΣΥΜΒΑΝΤΟΣ. Όταν τελειώσετε τις ρυθµίσεις του εντοπισµού κίνησης, µπορείτε απλά να χρησιµοποιήσετε τη γρήγορη αναζήτηση συµβάντος για να ελέγξετε τις ρυθµίσεις. Εδώ υπάρχει ένα απλό παράδειγµα για εσάς έτσι ώστε να κατανοήσετε τις αρχές. Για παράδειγµα, η περιοχή του εντοπισµού κίνησης: είτε τη διπλανή εικόνα. Παράγοντες εντοπισµού κίνησης: LS: 10, SS: 1, TS: 3, RE: 10 ιάρκεια συναγερµού: 5 δευτερόλεπτα. Αφού γίνει εγγραφή για µια χρονική περίοδο, οι χρήστες µπορούν να χρησιµοποιήσουν τη γρήγορη αναζήτηση συµβάντος για να αναπαράγουν τα εγγεγραµµένα αρχεία στα οποία έχει γίνει εντοπισµός κίνησης. Έπειτα οι χρήστες θα παρατηρήσουν το δεύτερο δείκτη του ρολογιού να κινείται από τον αριθµό 12 στον αριθµό 1. ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 4.1 ΕΓΓΡΑΦΗ. Το DVS προσφέρει τρεις λειτουργίες εγγραφής: Χειροκίνητη εγγραφή, εγγραφή συµβάντος και εγγραφή χρονοµέτρου. Αν σταµατήσει η παροχή ρεύµατος κατά λάθος, τα αρχεία βίντεο που έχουν εγγραφεί θα είναι ακόµα αποθηκευµένα στους σκληρούς δίσκους. Το DVS θα επιστρέψει στην αρχική κατάσταση εγγραφής µόλις αποκατασταθεί το ρεύµα. ΧΕΙΡΟΚΙΝΗΤΗ ΕΓΓΡΑΦΗ (συνεχόµενη εγγραφή): Η εγγραφή ξεκινάει µόλις εσείς πατήσετε το κουµπί REC. Υποδεικνύεται από το σύµβολο. ΕΓΓΡΑΦΗ ΣΥΜΒΑΝΤΟΣ (ενεργοποιείται από την κίνηση και από εξωτερικό συναγερµό): Όταν αυτή η λειτουργία είναι ενεργοποιηµένη, η εγγραφή ενεργοποιείται από εντοπισµό κίνησης ή από εξωτερικό συναγερµό. Υποδεικνύεται από τα σύµβολα M και A. ΕΓΓΡΑΦΗ ΧΡΟΝΟΜΕΤΡΟΥ (προγραµµατισµένη ώρα): Η εγγραφή προγραµµατίζεται από το Χρονόµετρο. Υποδεικνύεται από το σύµβολο TIMER RECORD. ΣΗΜΕΙΩΣΗ: Όταν οι σκληροί δίσκοι είναι γεµάτοι µε τη λειτουργία εγγραφής O/W (OverWrite) ενεργοποιηµένη, τα παλαιότερα εγγεγραµµένα αρχεία θα αντικατασταθούν χωρίς προειδοποιητικά µηνύµατα. 11

14 4.2 ΑΝΑΠΑΡΑΓΩΓΗ. Πατήστε το κουµπί PLAY, και το DVS θα σας δείξει το τελευταίο εγγεγραµµένο βίντεο. 1. ΓΡΗΓΟΡΑ ΜΠΡΟΣΤΑ (F.F.) & ΓΡΗΓΟΡΑ ΠΙΣΩ (REW): Μπορείτε να αυξήσετε την ταχύτητα για τα Γρηγορα Μπροστά και Πίσω στο DVS. Σε λειτουργία αναπαραγωγής, * Πατήστε το µια φορά για να έχετε 4Χ επιτάχυνση και πατήστε δύο φορές για να έχετε 8Χ επιτάχυνση, και η µέγιστη επιτάχυνση είναι το 32Χ. * Πατήστε το µια φορά για να έχετε 4Χ επιβράδυνση και πατήστε δύο φορές για να έχετε 8Χ επιβράδυνση, και η µέγιστη επιβράδυνση είναι το 32Χ. * Ο τύπος του µεγέθους της εγγεγραµµένης εικόνας (Frame, Field ή CIF) θα φαίνεται επίσης στην οθόνη. 2. ΠΑΥΣΗ / ΑΡΓΟΣ ΒΗΜΑΤΙΣΜΟΣ ΕΙΚΟΝΑΣ: Πατήστε το κουµπί για να παγώσετε την εικόνα που φαίνεται εκείνη τη στιγµή στην οθόνη. Στη λειτουργία Παύσης, * Πατήστε το µια φορά για να προχωρήσετε µπροστά κατά ένα καρέ. * Πατήστε το µια φορά για να προχωρήσετε πίσω κατά ένα καρέ. 3. ΣΤΟΠ: Πατήστε το κουµπί κάτω από όλες τις συνθήκες, για να επιστρέψει το DVS σε λειτουργία ζωντανής παρακολούθησης. 4. ΑΛΛΑΓΗ ΚΑΝΑΛΙΟΥ: * Λειτουργία εµφάνισης: Πατήστε το κουµπί για να επιλέξετε λειτουργία εµφάνισης (16 / 9 / 4 κανάλια). * Εναλλαγή ολόκληρης οθόνης: Πατήστε τα κουµπιά + ή για να δείτε τα κανάλια σε ολόκληρη την οθόνη. * Οθόνη αλλαγής καναλιών: Πατήστε τα κουµπιά SHIFT + SET, Πατήστε τα κουµπιά για να επιλέξετε το κανάλι που εσείς θέλετε να αλλάξετε. Πατήστε τα κουµπιά + ή για να επιλέξετε το κανάλι που εσείς θέλετε να φαίνεται. Πατήστε το κουµπί ENTER για να επιβεβαιώσετε. 5. ΑΡΓΗ ΑΝΑΠΑΡΑΓΩΓΗ: Πατήστε τα κουµπιά SHIFT + SLOW για να έχετε 1/4 ταχύτητα αναπαραγωγής, πατήστε δύο φορές για να έχετε 1/8 ταχύτητα αναπαραγωγής, τρεις φορές για 1/16 ταχύτητα αναπαραγωγής και τέσσερις φορές για 1/32 ταχύτητα αναπαραγωγής. 6. ΗΧΟΣ: Πατήστε τα κουµπιά SHIFT + AUDIO για να επιλέξετε ζωντανό ήχο από τα τέσσερα κανάλια ήχου. * AUDIO 1 * AUDIO 2 * AUDIO 3 * AUDIO 4 Σηµείωση: Αν οι χρήστες επιλέξουν το field για µέγεθος της εικόνας εγγραφής, είναι φυσιολογικό να τρεµοπαίζει λίγο η εικόνα κατά τη διάρκεια της αναπαραγωγής. 12

15 ΛΕΠΤΟΜΕΡΕΙΣ ΡΥΘΜΙΣΕΙΣ ΜΕΝΟΥ 5.1 ΕΝΤΡΟ ΜΕΝΟΥ. 13

16 5.2 ΜΕΝΟΥ ΠΡΟΣΒΑΣΗΣ. Πατήστε το κουµπί MENU για να µπείτε στο κεντρικό µενού. Ο αρχικός κωδικός είναι Πληκτρολογήστε τον αρχικό κωδικό και πατήστε το κουµπί ENTER (Μπορείτε να αλλάξετε τον κωδικό αργότερα). * 0000: Πατήστε το ENTER τέσσερις φορές. * Πατήστε τα κουµπιά + και για να επιλέξετε τους αριθµούς (από 0 έως 9). Υπάρχουν 4 επιλογές διαθέσιµες στο Κεντρικό Μενού: RECORD: TIMER: DATE: ADVANCE: Ρυθµίσεις λειτουργίας εγγραφής Ρυθµίσεις εγγραφής χρονοµέτρου Ρυθµίσεις ηµεροµηνίας συστήµατος Ρυθµίσεις προχωρηµένων λειτουργιών Χρησιµοποιήστε τα ακόλουθα κουµπιά για τις ρυθµίσεις στο µενού: Για να µετακινήσετε τον κέρσορα +, - Για να επιλέξετε τους αριθµούς / επιλογές ENTER Για να µπείτε σε υποµενού / επιβεβαιώσετε την επιλογή MENU Για να πάτε στην οθόνη του µενού / επιβεβαιώσετε την αλλαγή / βγείτε από το µενού 14

17 5.3 ΕΠΙΛΟΓΕΣ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ. ΕΓΓΡΑΦΗ Μετακινήστε τον κέρσορα στο RECORD, και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 1. MANUAL RECORD ENABLE: Ξεκινήστε / Σταµατήστε τη λειτουργία χειροκίνητης εγγραφής. 2. EVENT RECORD ENABLE: Ξεκινήστε / Σταµατήστε τη λειτουργία εγγραφής συµβάντος. Όταν αυτή η λειτουργία είναι ενεργοποιηµένη, η εγγραφή θα ενεργοποιείται από εντοπισµό κίνησης ή από εξωτερικό συναγερµό. 3. TIMER RECORD ENABLE: Ξεκινήστε / Σταµατήστε τη λειτουργία εγγραφής χρονοµέτρου. 4. OVERWRITE: Επιλέξτε να αντικαθιστούνται τα παλιά εγγεγραµµένα αρχεία βίντεο στο σκληρό δίσκο. Όταν ο σκληρός δίσκος γεµίσει και η λειτουργία overwrite είναι ενεργοποιηµένη, τα παλιά εγγεγραµµένα αρχεία θα αντικατασταθούν χωρίς προειδοποιητικά µηνύµατα. 5. RECORD IMG SIZE: Υπάρχουν τρεις επιλογές εγγραφής: FRAME, CIF & FIELD. Όταν αλλάζετε το µέγεθος της εγγεγραµµένης εικόνας, ο χρήστης πρέπει πρώτα να σταµατήσει την εγγραφή. 6. RECORD QUALITY: Υπάρχουν τέσσερις επιλογές ποιότητας: BEST(Βέλτιστο), HIGH(Υψηλό), NORMAL(Κανονικό) και BASIC(Βασικό). Οι παρακάτω επιλογές από 7. έως 10. είναι για 16 κανάλια. Για 8 κανάλια, διαιρέστε το IPS (Εικόνες ανά δευτερόλεπτο) µε το MANUAL RECORD IPS: Η εγγραφή ενεργοποιείται πατώντας το κουµπί REC. Επιλέξτε τις εικόνες ανά δευτερόλεπτο της Χειροκίνητης Εγγραφής. Οι επιλογές είναι οι ακόλουθες: NTSC: FRAME: 120, 60, 30, 15 PAL: FRAME: 100, 50, 25, 12 FIELD: 240, 120, 60, 30 FIELD: 200, 100, 50, 25 CIF: 480, 240, 120, 60 CIF: 400, 200, 100, 50 15

18 8. EVENT RECORD IPS: Η εγγραφή ενεργοποιείται από κάποιο συµβάν (ενεργοποίηση συναγερµού ή εντοπισµό κίνησης). Επιλέξτε τις εικόνες ανά δευτερόλεπτο για την Εγγραφή Συµβάντος. Οι επιλογές είναι οι ακόλουθες: NTSC: FRAME: 120, 60, 30, 15 PAL: FRAME: 100, 50, 25, 12 FIELD: 240, 120, 60, 30 FIELD: 200, 100, 50, 25 CIF: 480, 240, 120, 60 CIF: 400, 200, 100, TIMER RECORD IPS: Η εγγραφή ενεργοποιείται µε προγραµµατισµένη ώρα. Επιλέξτε τις εικόνες ανά δευτερόλεπτο για την Εγγραφή Χρονοµέτρου. Οι επιλογές είναι οι ακόλουθες: NTSC: FRAME: 120, 60, 30, 15 PAL: FRAME: 100, 50, 25, 12 FIELD: 240, 120, 60, 30 FIELD: 200, 100, 50, 25 CIF: 480, 240, 120, 60 CIF: 400, 200, 100, TOTAL IPS SHARE: Υπάρχουν δύο ρυθµίσεις IPS: FIX: IPS ανά κανάλι = IPS Εγγραφής / 16 κανάλια GROUP: Κάθε 4 κανάλια δηµιουργούν ένα group. IPS ανά κανάλι = IPS Εγγραφής / 4 / αριθµός καναλιών που εγγράφονται σε ένα group. Παράδειγµα: Αν θέσετε τα IPS εγγραφής σε 480IPS, τότε Το Κανάλι 01 θα έχει 120IPS (480 / 4 / 1 = 120) Τα Κανάλια 05 και 06 θα έχουν το καθένα 60IPS (480 / 4 / 2 = 60) To σηµαίνει ότι γίνεται εγγραφή. 5.4 ΕΠΙΛΟΓΕΣ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ. ΧΡΟΝΟΜΕΤΡΟ Μετακινήστε τον κέρσορα στο TIMER, και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 16

19 1. DATE: Επιλέξτε την ηµέρα, ή τις ηµέρες της εβδοµάδας (SUN/MON/TUE/WED/THU/FRI/SAT/MON- FRI/SAT-SUN/DAILY/OFF [ΚΥΡ/ ΕΥ/ΤΡΙ/ΤΕΤ/ΠΕΜ/ΠΑΡ/ΣΑΒ/ ΕΥ-ΠΑΡ/ΣΑΒ- ΚΥΡ/ΚΑΘΗΜΕΡΙΝΑ/OFF]) που θέλετε να προγραµµατίσετε το DVR να κάνει αυτόµατα εγγραφή. ΣΗΜΕΙΩΣΗ 1: Συγκεκριµένη ηµεροµηνία µπορεί να αλλαχτεί µε τα πλήκτρα + ή -. ΣΗΜΕΙΩΣΗ 2: Αν σχεδιάζετε να θέσετε την εγγραφή χρονοµέτρου ανάµεσα από τα µεσάνυχτα, υπάρχουν δύο τρόποι για να προγραµµατίσετε την εγγραφή χρονοµέτρου. Παρακαλώ ακολουθήστε τις παρακάτω οδηγίες. Παράδειγµα 1: Αν θέλετε µόνο να προγραµµατίσετε την εγγραφή χρονοµέτρου από κάθε Κυριακή στις 23:30 σε ευτέρα στις 23:30, τότε µπορείτε να θέσετε το Πρόγραµµα Εγγραφής Χρονοµέτρου σε Sunday από 23:30 σε 23:30. Παράδειγµα2: Αν θέλετε να θέσετε την εγγραφή χρονοµέτρου από την Κυριακή στις 08:00 έως τη ευτέρα στις 15:00, τότε µπορείτε να θέσετε το Πρόγραµµα Εγγραφής Χρονοµέτρου σε Sunday από 08:00 έως 00:00, και Monday από 00:00 έως 15: START HH / MM: Επιλέξτε το χρόνο έναρξης για την εγγραφή. 3. END HH / MM: Επιλέξτε το χρόνο τέλους για την εγγραφή. 5.5 ΕΠΙΛΟΓΕΣ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ. ΗΜΕΡΟΜΗΝΙΑ Μετακινήστε τον κέρσορα στο DATE, και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: Θέστε τη σωστή ηµεροµηνία για το DVR. Υπάρχουν τρία FORMAT για την ηµεροµηνία: Y-M-D (Χ-Μ-Η), M-D-Y (Μ-Η-Χ), D-M-Y (Η-Μ-Χ) ΣΗΜΕΙΩΣΗ: Πατήστε τα πλήκτρα + και - για να κάνετε τις επιλογές. 17

20 5.6 ΕΠΙΛΟΓΕΣ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ. ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ Μετακινήστε τον κέρσορα στο ADVANCE, και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 5.7 ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ. ΚΑΜΕΡΑ Μετακινήστε τον κέρσορα στο CAMERA, και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 18

21 1. TITLE: Μετακινήστε τον κέρσορα στον τίτλο που θέλετε να αλλάξετε, και πατήστε ENTER για να πάτε στην οθόνη ρυθµίσεων. Ορίστε έναν τίτλο για κάθε κανάλι (µέχρι έξι χαρακτήρες γράµµατα ή σύµβολα). Ο αρχικός τίτλος είναι ο αριθµός του καναλιού. 2. BRIG / CONT / SATU / HUE: Ρυθµίστε τα Φωτεινότητα / Αντίθεση / Κορεσµός / Απόχρωση κάθε καναλιού. Το επίπεδο είναι από 0 έως 255. Η αρχική τιµή είναι COV (COVERT): Επιλέξτε YES για να κρύψετε το επιλεγµένο κανάλι που είναι υπό εγγραφή. 4. RECORD: Επιλέξτε YES για να ενεργοποιήσετε τη λειτουργία εγγραφής. Επιλέξτε NO για να απενεργοποιήσετε τη λειτουργία εγγραφής. 5. UP / DOWN: Επιλέξτε UP για να πάτε στην προηγούµενη σελίδα. Επιλέξτε DOWN για να πάτε στην επόµενη σελίδα. ΣΗΜΕΙΩΣΗ: TITLE: 6 χαρακτήρες (γράµµατα ή σύµβολα) BRIG: από 0 ~ 255, η αρχική τιµή είναι 128. CONT: από 0 ~ 255, η αρχική τιµή είναι 128. SATU: από 0 ~ 255, η αρχική τιµή είναι 128. HUE: από 0 ~ 255, η αρχική τιµή είναι 128. CONV: YES ή NO REC: YES ή NO 5.8 ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ. ΕΝΤΟΠΙΣΜΟΣ Μετακινήστε τον κέρσορα στο DETECTION, και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 19

22 1. TITLE: Εµφανίζει τον τίτλο κάθε καναλιού της κάµερας. 2. DET: Επιλέξτε ON για να ενεργοποιήσετε τη λειτουργία εντοπισµού κίνησης κάθε καναλιού. Επιλέξτε OFF για να απενεργοποιήσετε τη λειτουργία εντοπισµού κίνησης κάθε καναλιού. 3. AREA: Πατήστε το πλήκτρο ENTER για να θέσετε την περιοχή εντοπισµού. Σε αυτή τη λειτουργία, η αρχική ρύθµιση είναι να µη γίνεται εντοπισµός σε καµία περιοχή. Τα ροζ τετράγωνα αντιπροσωπεύουν την περιοχή που δεν γίνεται εντοπισµός. Τα διάφανα τετράγωνα είναι η περιοχή στην οποία γίνεται εντοπισµός. Πατήστε ENTER για να Πατήστε ή για να Πατήστε ή για να επιβεβαιώσετε την επιλέξετε το πλάτος της επιλέξετε το ύψος της περιοχή έναρξης. περιοχής. περιοχής, και πατήστε ENTER για επιβεβαίωση. Μπορείτε να έχετε Πατήστε για να βάλετε Πατήστε + για να βγάλετε πολλαπλές περιοχές σε εντοπισµό ολόκληρη όλη την περιοχή εκτός εντοπισµού. την περιοχή. εντοπισµού. : µετακινηθείτε ανάµεσα στους στόχους. 4. LS: Η ευαισθησία της σύγκρισης δύο διαφορετικών εικόνων. Όσο χαµηλότερη είναι η τιµή, τόσο υψηλότερη είναι η ευαισθησία του εντοπισµού κίνησης. Η υψηλότερη ρύθµιση ευαισθησίας είναι 00, και η χαµηλότερη ρύθµιση ευαισθησίας είναι 15. Η αρχική τιµή είναι SS: Η ευαισθησία σε σχέση µε το µέγεθος του εντοπιζόµενου αντικειµένου στην οθόνη (Ο αριθµός των πλεγµάτων εντοπισµού κίνησης). Όσο χαµηλότερη είναι η τιµή, τόσο υψηλότερη είναι η ευαισθησία του εντοπισµού κίνησης. Η υψηλότερη ρύθµιση ευαισθησίας είναι 00, και η χαµηλότερη ρύθµιση ευαισθησίας είναι 15. Η αρχική τιµή είναι 03. Σηµείωση: Η αρχική ρύθµιση της Ευαισθησίας Μεγέθους (SS) είναι 03, το οποίο σηµαίνει ότι όταν 3 πλέγµατα εντοπίσουν κίνηση την ίδια στιγµή, το σύστηµα θα ενεργοποιηθεί. Έτσι, η τιµή της Ευαισθησίας Μεγέθους πρέπει να είναι χαµηλότερη από τον αριθµό των πλεγµάτων που θέτετε για την περιοχή εντοπισµού κίνησης. 20

23 6. TS: Η ευαισθησία σε σχέση µε τη χρονική διάρκεια που εντοπίζεται το αντικείµενο. Όσο χαµηλότερη είναι η τιµή, τόσο υψηλότερη είναι η ευαισθησία του εντοπισµού κίνησης. Η υψηλότερη ρύθµιση ευαισθησίας είναι 00, και η χαµηλότερη ρύθµιση ευαισθησίας είναι 15. Η αρχική ρύθµιση είναι RE: Η τιµή του RE είναι µια αναφορά για τον εντοπισµό. Η αρχική τιµή είναι 10, που σηµαίνει ότι το DVR θα συγκρίνει 10 συνεχόµενες εικόνες µε τη µία, σύµφωνα µε τις ευαισθησίες των LS, SS, TS ταυτόχρονα. Έτσι, όσο µεγαλύτερη είναι η τιµή, τόσο υψηλότερη είναι η ευαισθησία του εντοπισµού κίνησης. 8. ALARM: Επιλέξτε LOW / HIGH για την αντίθεση του συναγερµού. Η αρχική τιµή του συναγερµού είναι OFF. 9. UP / DOWN: Επιλέξτε UP για να πάτε στην προηγούµενη σελίδα. Επιλέξτε DOWN για να πάτε στην επόµενη σελίδα. 5.9 ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ. ΕΜΦΑΝΙΣΗ Μετακινήστε τον κέρσορα στο DISPLAY και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 1. TITLE DISPLAY: Ενεργοποιήστε / απενεργοποιήστε την εµφάνιση τίτλου κάµερας. 2. DATE DISPLAY: Ενεργοποιήστε / απενεργοποιήστε την εµφάνιση της ηµεροµηνίας. 3. HDD INFO: Ενεργοποιήστε / απενεργοποιήστε την εµφάνιση πληροφοριών για τον εσωτερικό σκληρό δίσκο και για την παράταξη δίσκων. 4. LOSS SCREEN: Ρυθµίστε το χρώµα της οθόνης απώλειας βίντεο (Μπλε ή Μαύρο). 5. PLAYBACK INFO: Ρυθµίστε τη θέση όπου θα φαίνονται οι πληροφορίες αναπαραγωγής ( κέντρο ή κανονικά). 21

24 6. DWELL DURATION (ΣΕ ΕΥΤΕΡΟΛΕΠΤΑ): Ρυθµίστε τη διάρκεια που θα φαίνεται κάθε κάµερα στην Οθόνη Κλήσης (2, 4, 8, 16 δευτ.). 7. DE-INTERLACE: Ενεργοποιήστε / απενεργοποιήστε τη λειτουργία DE-INTERLACE (Υπό Ανάπτυξη) ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ. ΣΥΝΑΓΕΡΜΟΣ Μετακινήστε τον κέρσορα στο BUZZER και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 1. EXT. ALERT: Ενεργοποιήστε / απενεργοποιήστε τον ήχο όταν ενεργοποιείται ο εξωτερικός συναγερµός. 2. INT. BUZZER: Ενεργοποιήστε / απενεργοποιήστε τον ήχο των KEY / VLOSS / MOTION / ALARM / HDD FULL. 3. KEY BUZZER: Ενεργοποιήστε / απενεργοποιήστε τον ήχο όταν πατάτε κάποιο πλήκτρο. 4. VLOSS BUZZER: Ενεργοποιήστε / απενεργοποιήστε τον ήχο όταν συµβαίνει απώλεια βίντεο. 5. MOTION BUZZER: Ενεργοποιήστε / απενεργοποιήστε τον ήχο όταν ενεργοποιείται ο συναγερµός εντοπισµού κίνησης. 6. ALARM BUZZER: Ενεργοποιήστε / απενεργοποιήστε τον ήχο όταν ενεργοποιείται ο εσωτερικός συναγερµός. 7. HDD BUZZER: Ενεργοποιήστε / απενεργοποιήστε τον ήχο όταν ο σκληρός δίσκος είναι γεµάτος. 8. HDD NEARLY FULL (GB): Αν το HDD BUZZER είναι στο ON, µπορείτε να επιλέξετε να έχετε ηχητική ειδοποίηση όταν η διαθέσιµη χωρητικότητα του σκληρού δίσκου είναι µόνο xxx GB. 9. ALARM DURATION (ΣΕ ΕΥΤΕΡΟΛΕΠΤΑ): Πατήστε το κουµπί ENTER ή + ή - για να θέσετε τη χρονική διάρκεια της εγγραφής συναγερµού (5, 10, 20, 40 δευτερόλεπτα). 22

25 5.11 ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ. ΑΠΟΜΑΚΡΥΣΜΕΝΗ ΠΑΡΑΚΟΛΟΥΘΗΣΗ Μετακινήστε τον κέρσορα στο REMOTE και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 1. TITLE: Ο τίτλος της κάθε κάµερας. 2. DEVICE: Επιλέξτε να ελέγχετε κανονική κάµερα ή PTZ κάµερα για κάθε κανάλι. 3. ID: Θέστε τον αριθµό ID (0 ~ 255) το ίδιο µε το ID της κάθε συσκευής. 4. PROTOCOL: Επιλέξτε ανάµεσα στα πρωτόκολλα NORMAL και PELCO-D. 5. RATE: Ρυθµίστε το ρυθµό µετάδοσης δεδοµένων για κάθε κανάλι (2400, 9600, 19200, 57600). 23

26 5.12 ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ. ΣΥΣΤΗΜΑ Μετακινήστε τον κέρσορα στο SYSTEM και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: 1. SERIAL TYPE: Πατήστε το κουµπί ENTER ή + ή - για να θέσετε τον τύπο σειριακού ελέγχου (RS-485, RS-232) του DVR. 2. BAUD RATE: Πατήστε το κουµπί ENTER ή + ή - για να θέσετε το ρυθµό µετάδοσης δεδοµένων του DVR (2400, 9600, 19200, 57600). 3. HOST ID: Πατήστε το κουµπί ENTER ή + ή - για να θέσετε το ID του DVR (0 ~ 255). 4. IR: Πατήστε το κουµπί ENTER ή + ή - για να ενεργοποιήσετε απενεργοποιήσετε τη λειτουργία IR. 5. PASSWORD: Πατήστε το κουµπί ENTER ή + ή - για να θέσετε τον κωδικό για την πρόσβαση του DVR. 6. RESET DEFAULT: Πατήστε το ENTER και επιλέξτε YES για επιβεβαίωση ή NO για ακύρωση. 7. CLEAR HDD: Πατήστε ENTER και επιλέξτε YES για να επιβεβαιώσετε το σβήσιµο του σκληρού δίσκου ή NO για ακύρωση. Σε αυτή τη λειτουργία µπορείτε να πατήσετε + ή - για να επιλέξετε το σκληρό δίσκο MASTER HDD, SLAVE HDD ή DISK ARRAY που σκοπεύετε να σβήσετε. 8. UPGRADE: Πατήστε ENTER και επιλέξτε YES για να επιβεβαιώσετε την αναβάθµιση ή NO για ακύρωση. 9. R.E.T.R. (ΣΕ ΛΕΠΤΑ): Ορίστε το χρόνο ενεργοποίησης του R.E.T.R. (Ενεργοποίηση Εγγραφής Αποµακρυσµένου Συµβάντος) σε 3, 5 ή 10 λεπτά µετά από την επιβεβαίωση της ρύθµισης. * Ενεργοποίηση R.E.T.R.: Πατήστε τα κουµπιά MENU + - από τη µπροστινή όψη. Όταν το R.E.T.R. είναι ενεργοποιηµένο, ένα κόκκινο R.E.T.R. θα εµφανίζεται στην οθόνη. * Απενεργοποίηση R.E.T.R.: Πατήστε οποιοδήποτε κουµπί και εισάγετε τον κωδικό. 24

27 10. LANGUAGE: Πατήστε το ENTER και επιλέξτε την επιθυµητή γλώσσα από το µενού. 11. VERSION: Θα εµφανιστούν στην οθόνη οι πληροφορίες για την έκδοση του firmware. 12. VIDEO FORMAT: Θα εµφανιστούν στην οθόνη οι πληροφορίες για το video format του DVR ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ. ΙΚΤΥΟ Μετακινήστε τον κέρσορα στο SYSTEM και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: Χρησιµοποιήστε τα ακόλουθα πλήκτρα για τις ρυθµίσεις µενού: για να µετακινήσετε τον κέρσορα. +, - για να επιλέξετε τους αριθµούς / επιλογές. ENTER για να µπείτε σε υποµενού / επιβεβαιώσετε την επιλογή. MENU για να βγείτε από την οθόνη µενού. 1. NETWORK TYPE: Μετακινήστε τον κέρσορα στο NETWORK TYPE και πατήστε το κουµπί + ή - για να επιλέξετε τον τύπο δικτύου (STATIC, DHCP, PPPoE), και µετά πατήστε ENTER για να πάτε στο υποµενού του δικτύου. Χρησιµοποιήστε τα πλήκτρα + ή - για να ορίσετε όλες τις πληροφορίες που χρειάζονται στο DVS. Για παράδειγµα, η στατική διεύθυνση IP. 25

28 5.14 ΠΡΟΧΩΡΗΜΕΝΕΣ ΕΠΙΛΟΓΕΣ. ΑΝΤΙΓΡΑΦΟ ΑΣΦΑΛΕΙΑΣ Μετακινήστε τον κέρσορα στο SYSTEM και πατήστε ENTER. Η οθόνη θα εµφανίσει τις ακόλουθες επιλογές: Επιλέξτε το USB BACKUP και µετά πατήστε ENTER. 1. TIME: Επιλέξτε την ώρα έναρξης για το αντίγραφο ασφαλείας. 2. BACKUP SIZE: Ορίστε το µέγεθος του αρχείου αντιγράφου ασφαλείας. 3. AVAILABLE SIZE: Οι πληροφορίες για τη διαθέσιµη χωρητικότητα στο USB. 4. CHANNEL: Επιλέξτε το κανάλι. 5. HDD NUM: Επιλέξτε το σκληρό δίσκο. 6. BACKUP TO USB: Πατήστε το ENTER για να γίνει το backup του επιλεγµένου αρχείου σε USB. ΣΗΜΕΙΩΣΗ: 1. Το format του USB πρέπει να είναι FAT Συνιστάται να σβήσετε όλα τα αρχεία από το USB πριν να κάνετε αντίγραφα ασφαλείας των αρχείων σας σε αυτό. 26
