ΨΗΦΙΑΚΑ ΜΟΝΤΕΛΑ Ε ΑΦΟΥΣ

Transcript

1 ΧΑΡΟΚΟΠΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΨΗΦΙΑΚΑ ΜΟΝΤΕΛΑ Ε ΑΦΟΥΣ Χρίστος Χαλκιάς Τµήµα Γεωγραφίας Σ υ σ τ ή µ α τ α Γ ε ω γ ρ α φ ι κ ώ ν Π λ η ρ ο φ ο ρ ι ώ ν ΙΙ

2 Τι είναι ένα ΨΜΕ Ψηφιακό Μοντέλο Εδάφους θεωρείται κάθε ψηφιακή αναπαράσταση της συνεχούς µεταβολής του αναγλύφου στο χώρο. ΟΡΟΛΟΓΙΑ DEM: Digital Elevation Model DEM: Digital Elevation Matrix DTM: Digital Terrain Model

3 ΨΜΕ ΙΣΟΫΨΕΙΣ ΚΑΜΠΥΛΕΣ

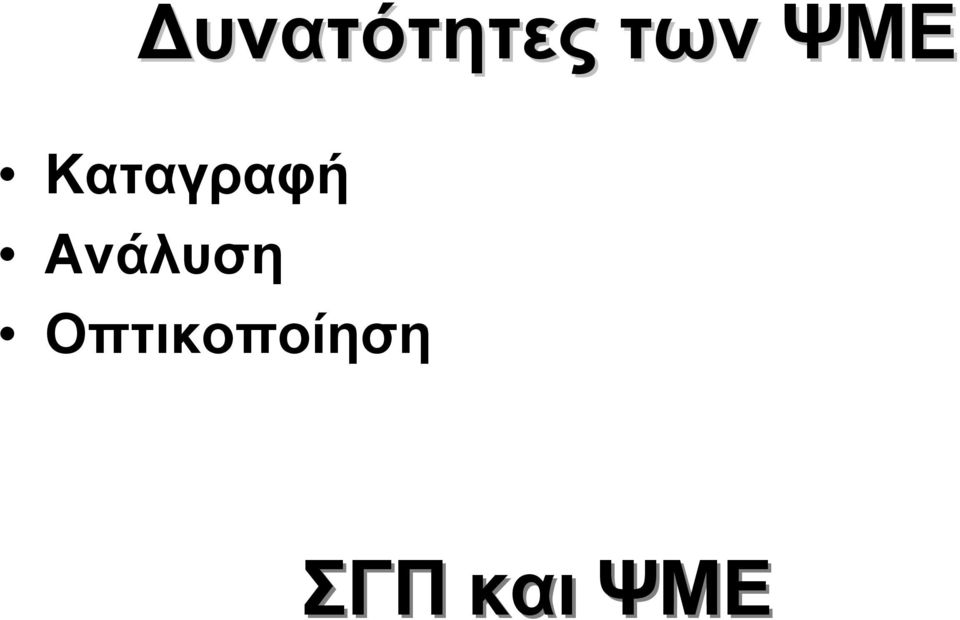

4 υνατότητες των ΨΜΕ Καταγραφή Ανάλυση Οπτικοποίηση ΣΓΠ και ΨΜΕ

5 Παραδείγµατα Τοπογραφία Βαθυµετρία Κλπ Μοντέλα 2.5D Μοντέλα 3D

6 Πηγές δεδοµένων - δηµιουργία Από αναλογικούς χάρτες Σαρωµένες και ψηφιοποιηµένες ισοϋψείς ΓΥΣ (DEM 30 µέτρων) Από πρωτογενή φωτογραµµετρικά δεδοµένα Από δεδοµένα Τηλεπισκόπησης (π.χ. στερεοζεύγη εικόνων, δεδοµένα LIDAR κλπ)

7 Κύρια Είδη ΨΜΕ TIN (Triangulated Irregular Networks Τριγωνικά ακανόνιστα δίκτυα) DEM (Digital Elevation Models ψηφιακά µοντέλα εδάφους, Digital Elevation Matrices: Ψηφιακές µήτρες υψοµέτρων)

8 Τύποι ΨΜΕ DEM TIN ΙΣΟΫΨΕΙΣ

9 Μοντέλο TIN οµική µονάδα = τρίγωνο Τριγωνισµός σύµφωνος µε το κριτήριο Delaunay: (δηµιουργία ΤΙΝ) Αρχικά σηµεία δειγµατοληψίας

10 Μοντέλο TIN... ΟΡΓΑΝΩΣΗ - ΤΟΠΟΛΟΓΙΑ Καταγραφή για κάθε : κωδικού αναγνώρισης κωδικών γειτονικών τριγώνων των κόµβων του οι συντ/νες χ,ψ των κόµβων των τιµών Ζ για κάθε κόµβο Γενικές Πληροφορίες Μεταδεδοµένα

11 Μοντέλο DEM οµική µονάδα σηµείο ή ψηφίδα ΠΑΡΕΜΒΟΛΗ - INTERPOLATION

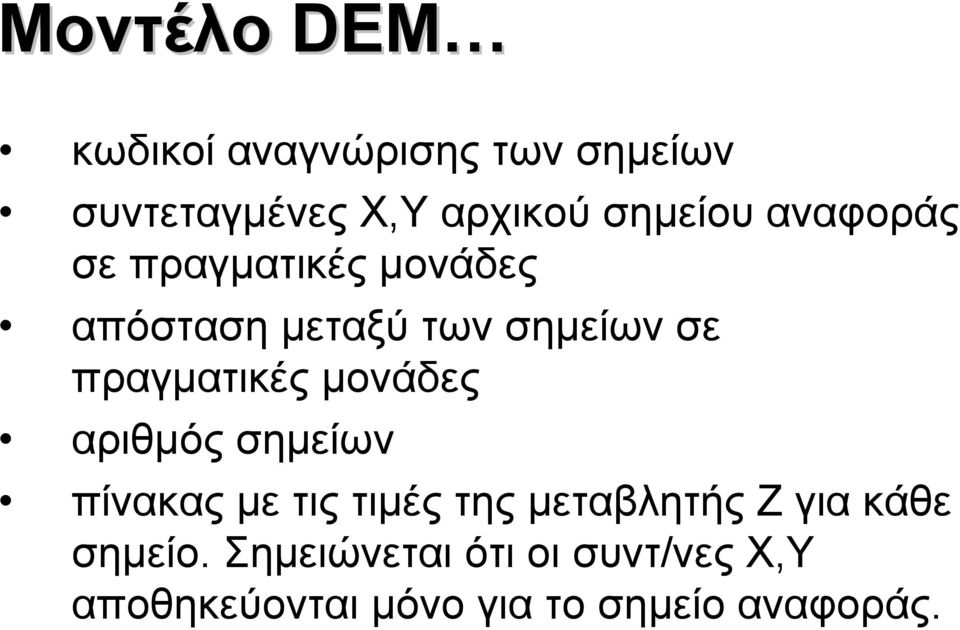

12 Μοντέλο DEM κωδικοί αναγνώρισης των σηµείων συντεταγµένες Χ,Υ αρχικού σηµείου αναφοράς σε πραγµατικές µονάδες απόσταση µεταξύ των σηµείων σε πραγµατικές µονάδες αριθµός σηµείων πίνακας µε τις τιµές της µεταβλητής Ζ για κάθε σηµείο. Σηµειώνεται ότι οι συντ/νες Χ,Υ αποθηκεύονται µόνο για το σηµείο αναφοράς.

13 Μοντέλο DEM Ησηµασία της ανάλυσης του µοντέλου Ανάλυση 2x Ανάλυση x Όγκος δεδοµένων / ακρίβεια αναπαράστασης

14 TIN Vs DEM Ακριβής τήρηση αρχικών πληροφοριών Ανάλυση µοντέλου Μεθοδολογία κατασκευής Ποιότητα αναπαράστασης Μετατροπές µεταξύ των δύο τύπων

15 ΠΑΡΑΓΩΓΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Εύρεση υψοµέτρου µε παρεµβολή Κλίση Καµπυλότητα Έκθεση (προσανατολισµός) Σκιασµένο Ανάγλυφο Υπολογισµοί πραγµατικών αποστάσεων εκτάσεων όγκων Ανάλυση συνθηκών ορατότητας Οπτικοποίηση του αναγλύφου (2d 3d) Υδρολογική Ανάλυση γεωµορφές κλπ

16 Εύρεση υψοµέτρου µε παρεµβολή Γραµµική Παρεµβολή (linear interpolation) για τον υπολογισµό υψοµέτρου από το µοντέλο ΤΙΝ Ax + By +Cz+ +D = 0

17 Εύρεση υψοµέτρου µε παρεµβολή... ιγραµµική παρεµβολή (bilinear interpolation) για σηµειακά ψηφιακά µοντέλα εδάφους

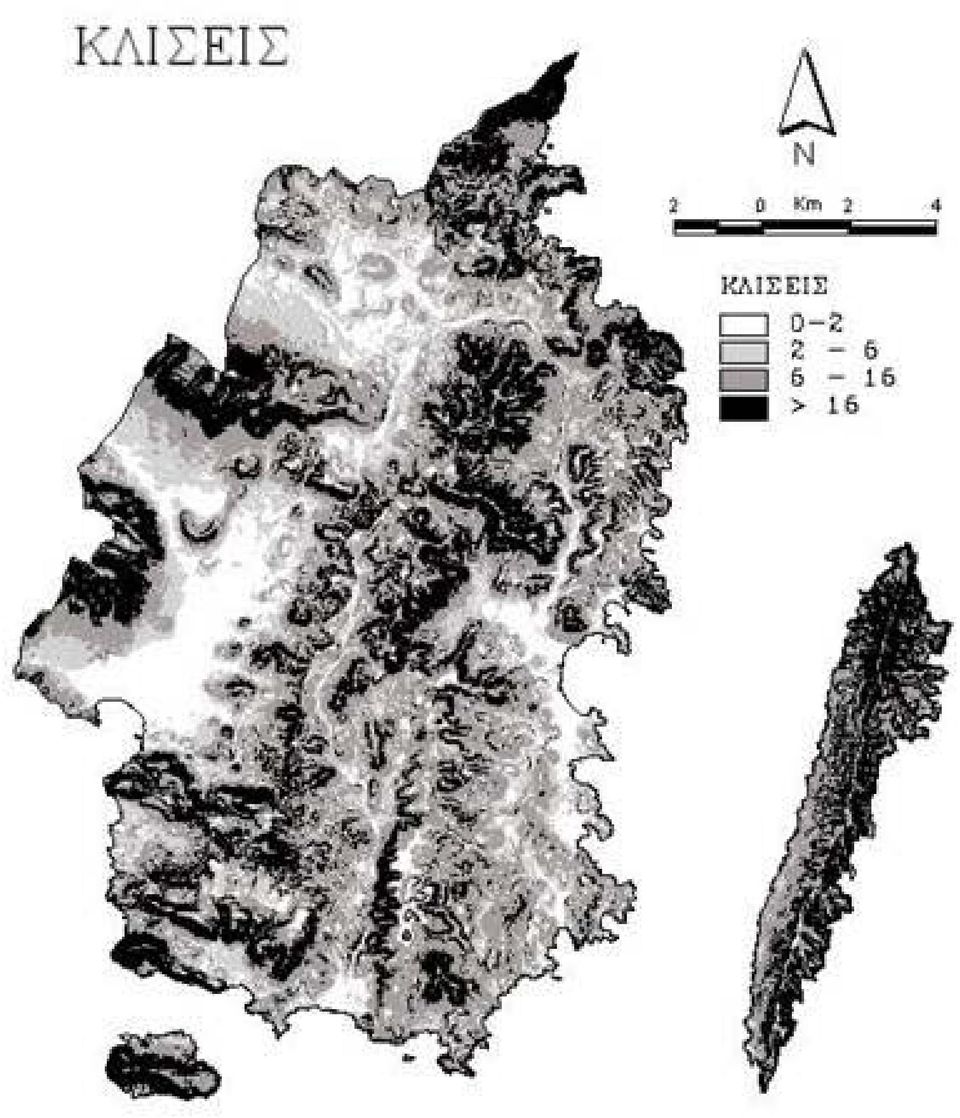

18 Κλίση (slope) DEM Slope

19

20 Υπολογισµός κλίσης Υπολογίζονται συνήθως µε µια λειτουργία γειτονίας ( συχνά µε κινούµενο παράθυρο 3Χ3) Οι οριζόντιες (και κατακόρυφες) αποστάσεις είναι διαφορετικές από τις διαγώνιες Καταγράφεται η µεγαλύτερη παρατηρούµενη κλίση

21 Υπολογισµός κλίσης (υψόµετρα) / /30 2/42.47 (διαφορά/απόσταση) 5/30-2/ /30-2/30-12/42.47

22 Καµπυλότητα (Curvature) Η κλίση της κλίσης (2 η παράγωγος του υψοµέτρου) Χρησιµοποιείται για να περιγραφούν τα φυσικά χαρακτηριστικά µιας επιφάνειας Με την καµπυλότητα αποδίδεται το σχήµα µιας επιφάνειας κατά τη διεύθυνση µέγιστης κλίσης (profile curvature) ή κάθετα σε αυτή (planform curvature) Κοίλες κυρτές επιφάνειες

23 Έκθεση - προσανατολισµός (aspect)

24 Σκιασµένο Ανάγλυφο (Hillshade) Προσδιορισµός θέσης Φωτεινής πηγής: αζιµούθιο ύψος

25 Hillshade Αζιµούθιο: : 315 Αζιµούθιο: : 315 Ύψος: : 15 Ύψος: : 45

26 Hillshade

27 Υπολογισµοί πραγµατικών αποστάσεων εκτάσεων όγκων Υπολογισµός όγκων {base_value} : επίπεδο αναφοράς ΖΜΙΝ : ελάχιστο υψόµετρο ΖΜΑΧ: µέγιστο υψόµετρο

28 Ανάλυση συνθηκών ορατότητας

29 Ορατότητα... Ποιο τµήµα της επιφάνειας είναι ορατό από το συγκεκριµένο σηµείο παρατήρησης; Περιοχές ορατές από το σηµείο παρατήρησης

30 Οπτικοποίηση (2d 3d) 3d γραφήµατα

31 Οπτικοποίηση (2d 3d) Σύρος

32 Οπτικοποίηση...

33 Οπτικοποίηση...

34 Εικονικές πτήσεις - διαδροµές Virtual Flights / Routes

35 Εικονικές πτήσεις - διαδροµές

36 Εικονικές πτήσεις - διαδροµές

37 ηµιουργία τοµών

38 Υδρολογική Ανάλυση γεωµορφές Υδρολογικές λεκάνες - υδροκρίτες Προσδιορισµός υδρογραφικού δικτύου

39 ιεύθυνση ροής (flow direction) Καθορίζεται µε βάσητουψόµετρο των γειτονικών ψηφίδων Επιτρεπτήκίνησητουνερού - λόγω βαρύτητας -µόνο από µια ψηφίδα σε άλλη ΠΡΟΣΟΧΗ στις τοπικές ταπεινώσεις Τα µοντέλα αυτά θεωρούν ότι δεν υφίστανται τοπικές ταπεινώσεις

40 ιεύθυνση ροής σε ένα DEM ιεύθυνση ροής για κάθε ψηφίδα

41 Ψηφίδα αναφοράς

42 Χάραξη λεκανών απορροής Ξεκινά από µια ψηφίδα αναφοράς σε δεδοµένων διεύθυνσης ροής (τα οποία έχουν προέλθει από ένα DEM) Εύρεση των ψηφίδων (Α) οι οποίες τροφοδοτούν την ψηφίδα αναφοράς Εύρεση των ψηφίδων οι οποίες τροφοδοτούν τις (Α). επανάληψη Όλες αυτές οι ψηφίδες απαρτίζουν µια λεκάνη απορροής

43 Λεκάνες απορροής... Πριν από κάποιες δεκαετίες Η χάραξή τους γινόταν µόνο µε χειροκίνητο τρόπο

44 Συσσωρευτική ροή (Flow Accumulation) Οαριθµόςτωνκελιώνήηέκτασηηοποία συνεισφέρει στην απορροή για µια ψηφίδα Η συσσώρευση αυτή όταν φτάσει κάποιο όριο είναι κατάλληλη για να σχηµατίσει ένα δίκτυο Πρόκειται για το τµήµα µιας λεκάνης απορροής το οποίο απορρέει σε µια συγκεκριµένη ψηφίδα

45 Συσσωρευτική ροή από DEM Συσσωρευτική ροή για κάθε ψηφίδα Συχνά σφάλµατα στα όρια του DEM

46 Χάραξη δικτύου απορροής Το δίκτυο απορροής όπως ορίζεται από τη συσσωρευτική ροή (ψηφίδες µε έκταση αντίστοιχης συσσωρευτικής ροής πάνω από ένα όριο)
