Οδηγίες λειτουργίας. Φορητή τροφοδοσία ενέργειας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

Transcript

1 Τεχνολογία μετάδοσης κίνησης \ Αυτοματισμοί μετάδοσης κίνησης \ Ενσωμάτωση συστήματος \ Υπηρεσίες Οδηγίες λειτουργίας Φορητή τροφοδοσία ενέργειας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E Έκδοση 07/ / EL

2 SEW-EURODRIVE Driving the world

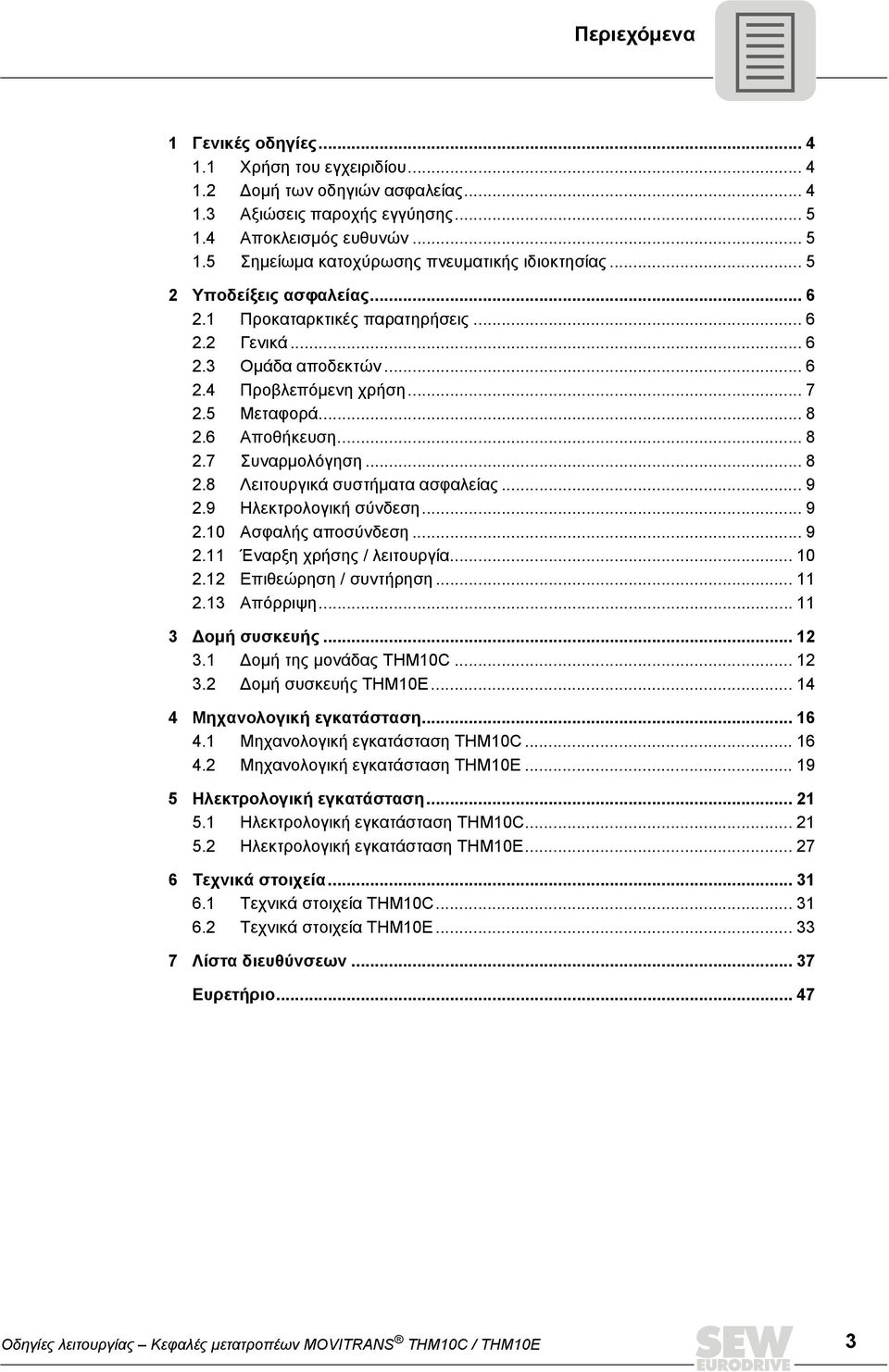

3 Περιεχόμενα 1 Γενικές οδηγίες Χρήση του εγχειριδίου Δομή των οδηγιών ασφαλείας Αξιώσεις παροχής εγγύησης Αποκλεισμός ευθυνών Σημείωμα κατοχύρωσης πνευματικής ιδιοκτησίας Υποδείξεις ασφαλείας Προκαταρκτικές παρατηρήσεις Γενικά Ομάδα αποδεκτών Προβλεπόμενη χρήση Μεταφορά Αποθήκευση Συναρμολόγηση Λειτουργικά συστήματα ασφαλείας Ηλεκτρολογική σύνδεση Ασφαλής αποσύνδεση Έναρξη χρήσης / λειτουργία Επιθεώρηση / συντήρηση Απόρριψη Δομή συσκευής Δομή της μονάδας THM10C Δομή συσκευής THM10E Μηχανολογική εγκατάσταση Μηχανολογική εγκατάσταση THM10C Μηχανολογική εγκατάσταση THM10E Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10C Ηλεκτρολογική εγκατάσταση THM10E Τεχνικά στοιχεία Τεχνικά στοιχεία THM10C Τεχνικά στοιχεία THM10E Λίστα διευθύνσεων Ευρετήριο Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 3

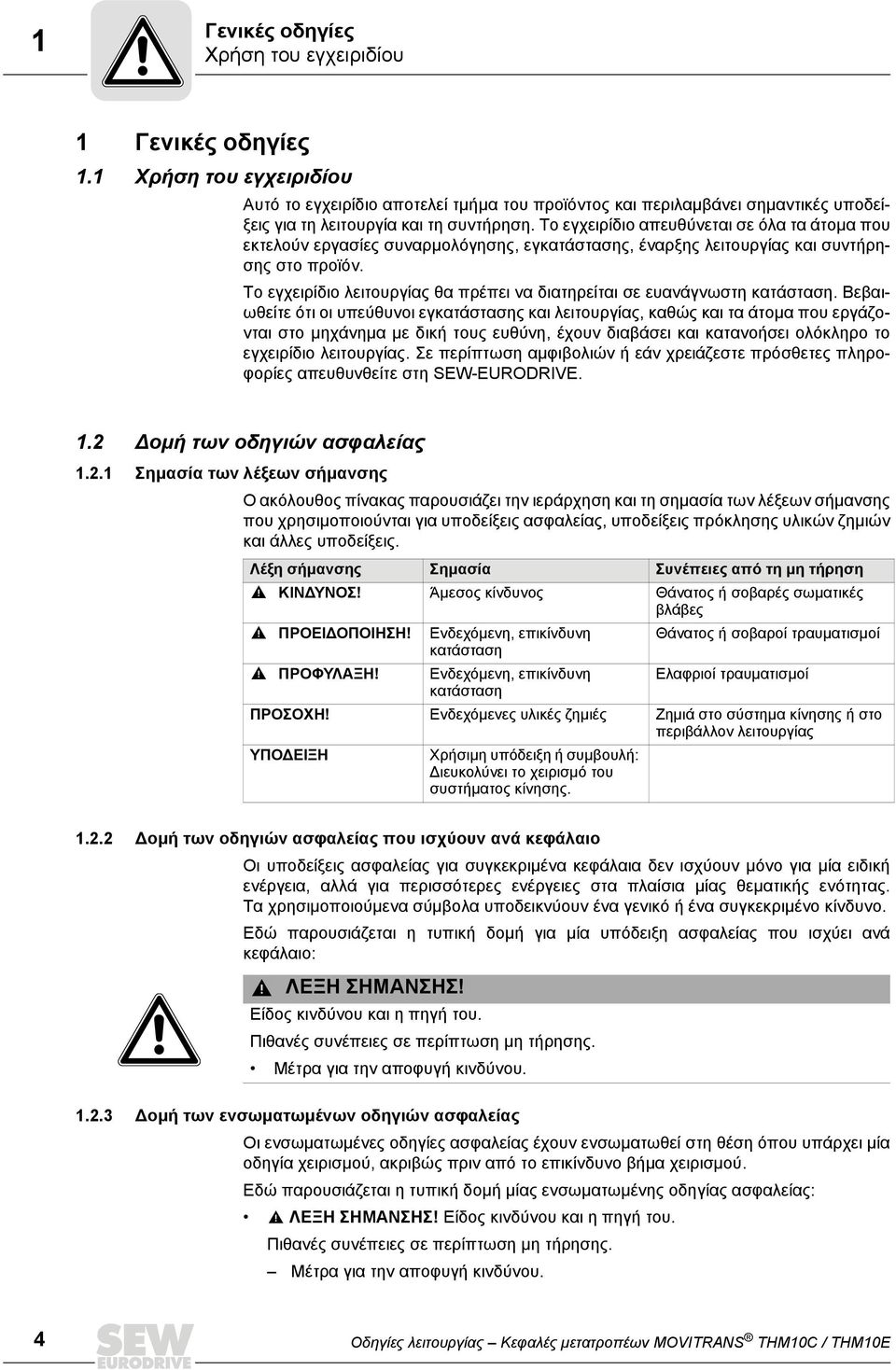

4 1 Γενικές οδηγίες Χρήση του εγχειριδίου 1 Γενικές οδηγίες 1.1 Χρήση του εγχειριδίου Αυτό το εγχειρίδιο αποτελεί τμήμα του προϊόντος και περιλαμβάνει σημαντικές υποδείξεις για τη λειτουργία και τη συντήρηση. Το εγχειρίδιο απευθύνεται σε όλα τα άτομα που εκτελούν εργασίες, εγκατάστασης, έναρξης λειτουργίας και συντήρησης στο προϊόν. Το εγχειρίδιο λειτουργίας θα πρέπει να διατηρείται σε ευανάγνωστη κατάσταση. Βεβαιωθείτε ότι οι υπεύθυνοι εγκατάστασης και λειτουργίας, καθώς και τα άτομα που εργάζονται στο μηχάνημα με δική τους ευθύνη, έχουν διαβάσει και κατανοήσει ολόκληρο το εγχειρίδιο λειτουργίας. Σε περίπτωση αμφιβολιών ή εάν χρειάζεστε πρόσθετες πληροφορίες απευθυνθείτε στη SEW-EURODRIVE. 1.2 Δομή των οδηγιών ασφαλείας Σημασία των λέξεων σήμανσης Ο ακόλουθος πίνακας παρουσιάζει την ιεράρχηση και τη σημασία των λέξεων σήμανσης που χρησιμοποιούνται για υποδείξεις ασφαλείας, υποδείξεις πρόκλησης υλικών ζημιών και άλλες υποδείξεις. Λέξη σήμανσης Σημασία Συνέπειες από τη μη τήρηση ΚΙΝΔΥΝΟΣ! Άμεσος κίνδυνος Θάνατος ή σοβαρές σωματικές βλάβες ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ενδεχόμενη, επικίνδυνη Θάνατος ή σοβαροί τραυματισμοί κατάσταση ΠΡΟΦΥΛΑΞΗ! Ενδεχόμενη, επικίνδυνη Ελαφριοί τραυματισμοί κατάσταση ΠΡΟΣΟΧΗ! Ενδεχόμενες υλικές ζημιές Ζημιά στο σύστημα κίνησης ή στο περιβάλλον λειτουργίας ΥΠΟΔΕΙΞΗ Χρήσιμη υπόδειξη ή συμβουλή: Διευκολύνει το χειρισμό του συστήματος κίνησης Δομή των οδηγιών ασφαλείας που ισχύουν ανά κεφάλαιο Οι υποδείξεις ασφαλείας για συγκεκριμένα κεφάλαια δεν ισχύουν μόνο για μία ειδική ενέργεια, αλλά για περισσότερες ενέργειες στα πλαίσια μίας θεματικής ενότητας. Τα χρησιμοποιούμενα σύμβολα υποδεικνύουν ένα γενικό ή ένα συγκεκριμένο κίνδυνο. Εδώ παρουσιάζεται η τυπική δομή για μία υπόδειξη ασφαλείας που ισχύει ανά κεφάλαιο: ΛΕΞΗ ΣΗΜΑΝΣΗΣ! Είδος κινδύνου και η πηγή του. Πιθανές συνέπειες σε περίπτωση μη τήρησης. Μέτρα για την αποφυγή κινδύνου Δομή των ενσωματωμένων οδηγιών ασφαλείας Οι ενσωματωμένες οδηγίες ασφαλείας έχουν ενσωματωθεί στη θέση όπου υπάρχει μία οδηγία χειρισμού, ακριβώς πριν από το επικίνδυνο βήμα χειρισμού. Εδώ παρουσιάζεται η τυπική δομή μίας ενσωματωμένης οδηγίας ασφαλείας: ΛΕΞΗ ΣΗΜΑΝΣΗΣ! Είδος κινδύνου και η πηγή του. Πιθανές συνέπειες σε περίπτωση μη τήρησης. Μέτρα για την αποφυγή κινδύνου. 4 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

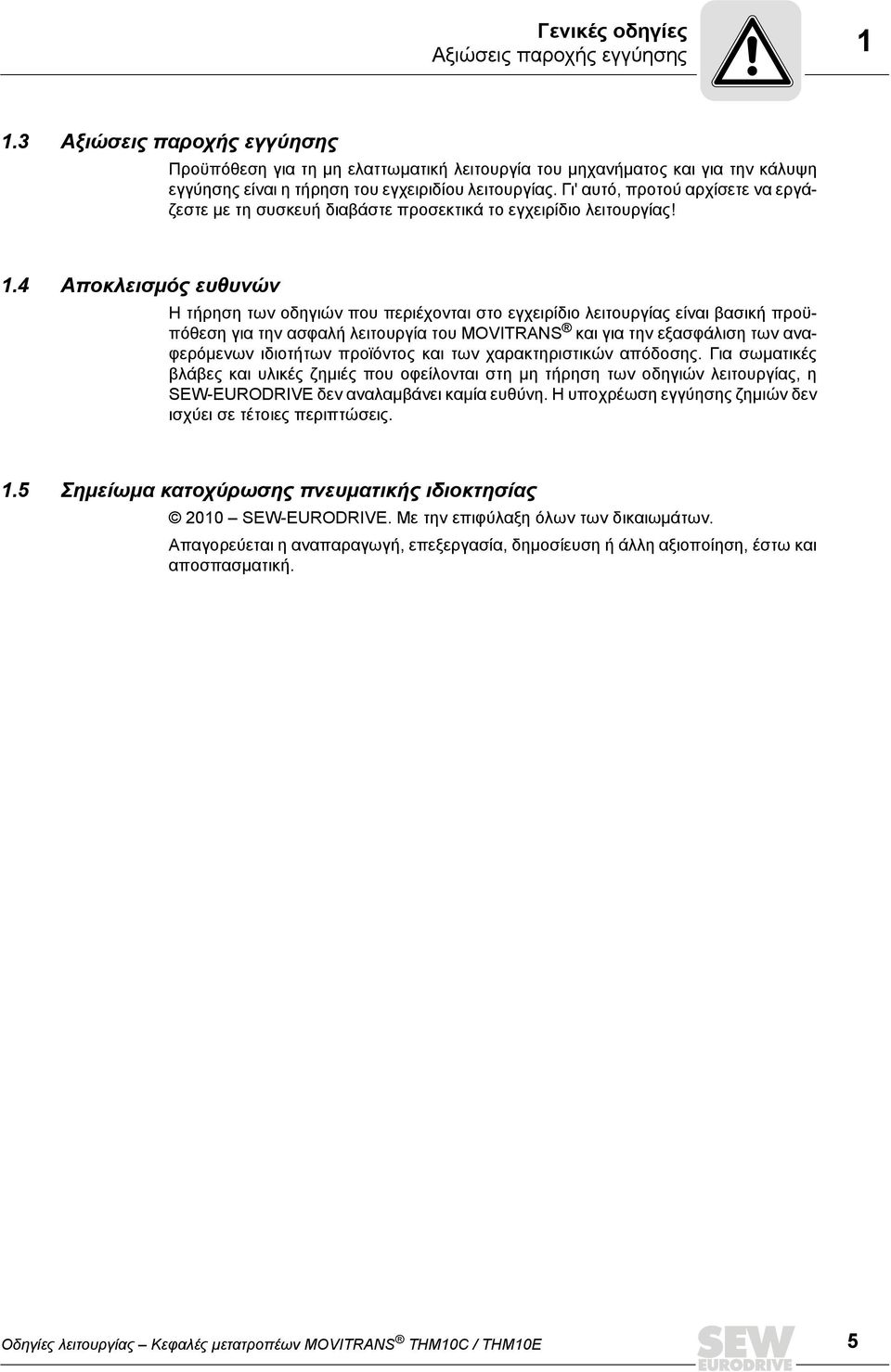

5 Γενικές οδηγίες Αξιώσεις παροχής εγγύησης Αξιώσεις παροχής εγγύησης Προϋπόθεση για τη μη ελαττωματική λειτουργία του μηχανήματος και για την κάλυψη εγγύησης είναι η τήρηση του εγχειριδίου λειτουργίας. Γι' αυτό, προτού αρχίσετε να εργάζεστε με τη συσκευή διαβάστε προσεκτικά το εγχειρίδιο λειτουργίας! 1.4 Αποκλεισμός ευθυνών Η τήρηση των οδηγιών που περιέχονται στο εγχειρίδιο λειτουργίας είναι βασική προϋπόθεση για την ασφαλή λειτουργία του MOVITRANS και για την εξασφάλιση των αναφερόμενων ιδιοτήτων προϊόντος και των χαρακτηριστικών απόδοσης. Για σωματικές βλάβες και υλικές ζημιές που οφείλονται στη μη τήρηση των οδηγιών λειτουργίας, η SEW-EURODRIVE δεν αναλαμβάνει καμία ευθύνη. H υποχρέωση εγγύησης ζημιών δεν ισχύει σε τέτοιες περιπτώσεις. 1.5 Σημείωμα κατοχύρωσης πνευματικής ιδιοκτησίας 2010 SEW-EURODRIVE. Με την επιφύλαξη όλων των δικαιωμάτων. Απαγορεύεται η αναπαραγωγή, επεξεργασία, δημοσίευση ή άλλη αξιοποίηση, έστω και αποσπασματική. Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 5

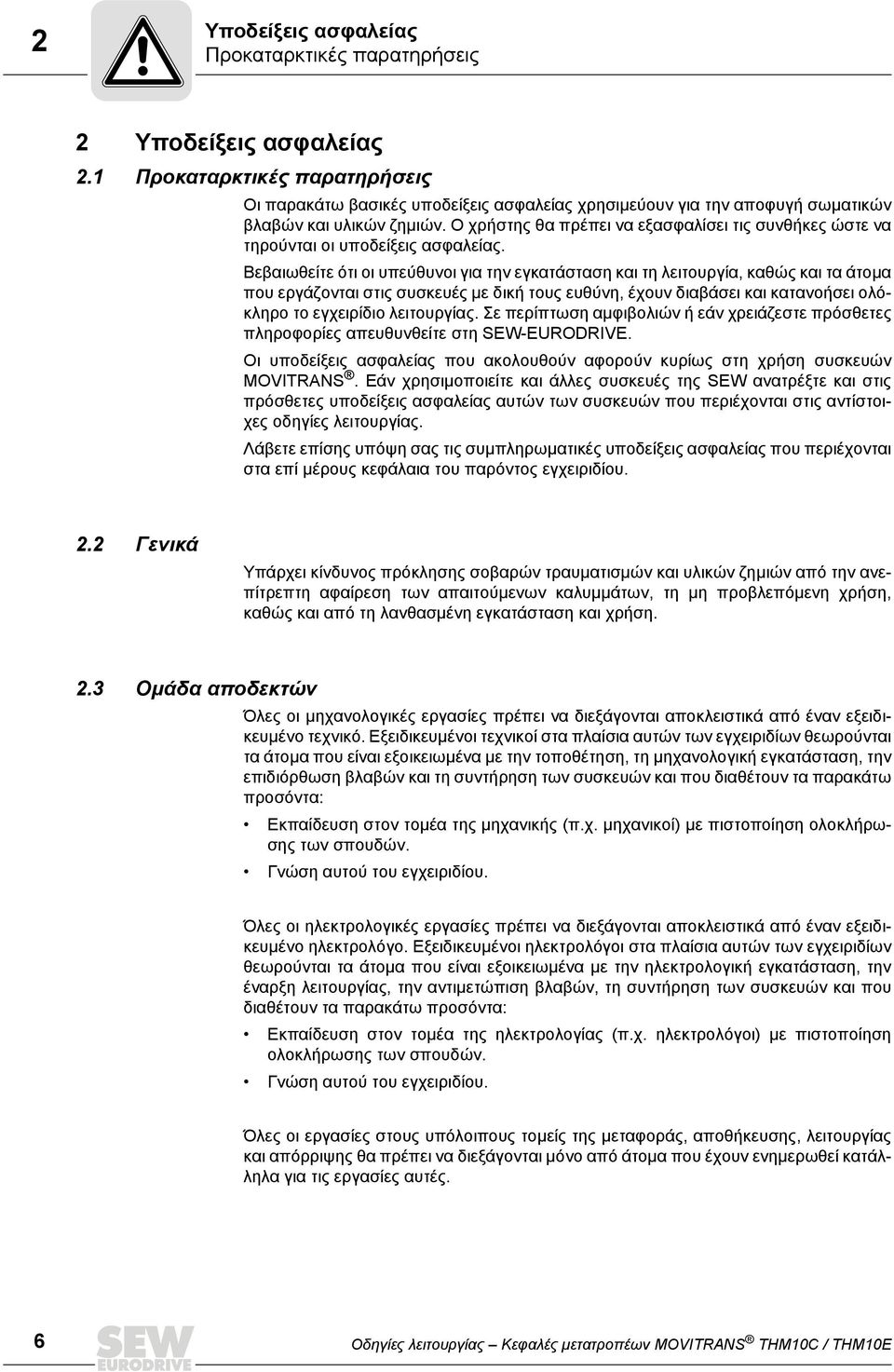

6 2 Υποδείξεις ασφαλείας Προκαταρκτικές παρατηρήσεις 2 Υποδείξεις ασφαλείας 2.1 Προκαταρκτικές παρατηρήσεις Οι παρακάτω βασικές υποδείξεις ασφαλείας χρησιμεύουν για την αποφυγή σωματικών βλαβών και υλικών ζημιών. Ο χρήστης θα πρέπει να εξασφαλίσει τις συνθήκες ώστε να τηρούνται οι υποδείξεις ασφαλείας. Βεβαιωθείτε ότι οι υπεύθυνοι για την εγκατάσταση και τη λειτουργία, καθώς και τα άτομα που εργάζονται στις συσκευές με δική τους ευθύνη, έχουν διαβάσει και κατανοήσει ολόκληρο το εγχειρίδιο λειτουργίας. Σε περίπτωση αμφιβολιών ή εάν χρειάζεστε πρόσθετες πληροφορίες απευθυνθείτε στη SEW-EURODRIVE. Οι υποδείξεις ασφαλείας που ακολουθούν αφορούν κυρίως στη χρήση συσκευών MOVITRANS. Εάν χρησιμοποιείτε και άλλες συσκευές της SEW ανατρέξτε και στις πρόσθετες υποδείξεις ασφαλείας αυτών των συσκευών που περιέχονται στις αντίστοιχες οδηγίες λειτουργίας. Λάβετε επίσης υπόψη σας τις συμπληρωματικές υποδείξεις ασφαλείας που περιέχονται στα επί μέρους κεφάλαια του παρόντος εγχειριδίου. 2.2 Γενικά Υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών και υλικών ζημιών από την ανεπίτρεπτη αφαίρεση των απαιτούμενων καλυμμάτων, τη μη προβλεπόμενη χρήση, καθώς και από τη λανθασμένη εγκατάσταση και χρήση. 2.3 Ομάδα αποδεκτών Όλες οι μηχανολογικές εργασίες πρέπει να διεξάγονται αποκλειστικά από έναν εξειδικευμένο τεχνικό. Εξειδικευμένοι τεχνικοί στα πλαίσια αυτών των εγχειριδίων θεωρούνται τα άτομα που είναι εξοικειωμένα με την τοποθέτηση, τη μηχανολογική εγκατάσταση, την επιδιόρθωση βλαβών και τη συντήρηση των συσκευών και που διαθέτουν τα παρακάτω προσόντα: Εκπαίδευση στον τομέα της μηχανικής (π.χ. μηχανικοί) με πιστοποίηση ολοκλήρωσης των σπουδών. Γνώση αυτού του εγχειριδίου. Όλες οι ηλεκτρολογικές εργασίες πρέπει να διεξάγονται αποκλειστικά από έναν εξειδικευμένο ηλεκτρολόγο. Εξειδικευμένοι ηλεκτρολόγοι στα πλαίσια αυτών των εγχειριδίων θεωρούνται τα άτομα που είναι εξοικειωμένα με την ηλεκτρολογική εγκατάσταση, την έναρξη λειτουργίας, την αντιμετώπιση βλαβών, τη συντήρηση των συσκευών και που διαθέτουν τα παρακάτω προσόντα: Εκπαίδευση στον τομέα της ηλεκτρολογίας (π.χ. ηλεκτρολόγοι) με πιστοποίηση ολοκλήρωσης των σπουδών. Γνώση αυτού του εγχειριδίου. Όλες οι εργασίες στους υπόλοιπους τομείς της μεταφοράς, αποθήκευσης, λειτουργίας και απόρριψης θα πρέπει να διεξάγονται μόνο από άτομα που έχουν ενημερωθεί κατάλληλα για τις εργασίες αυτές. 6 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

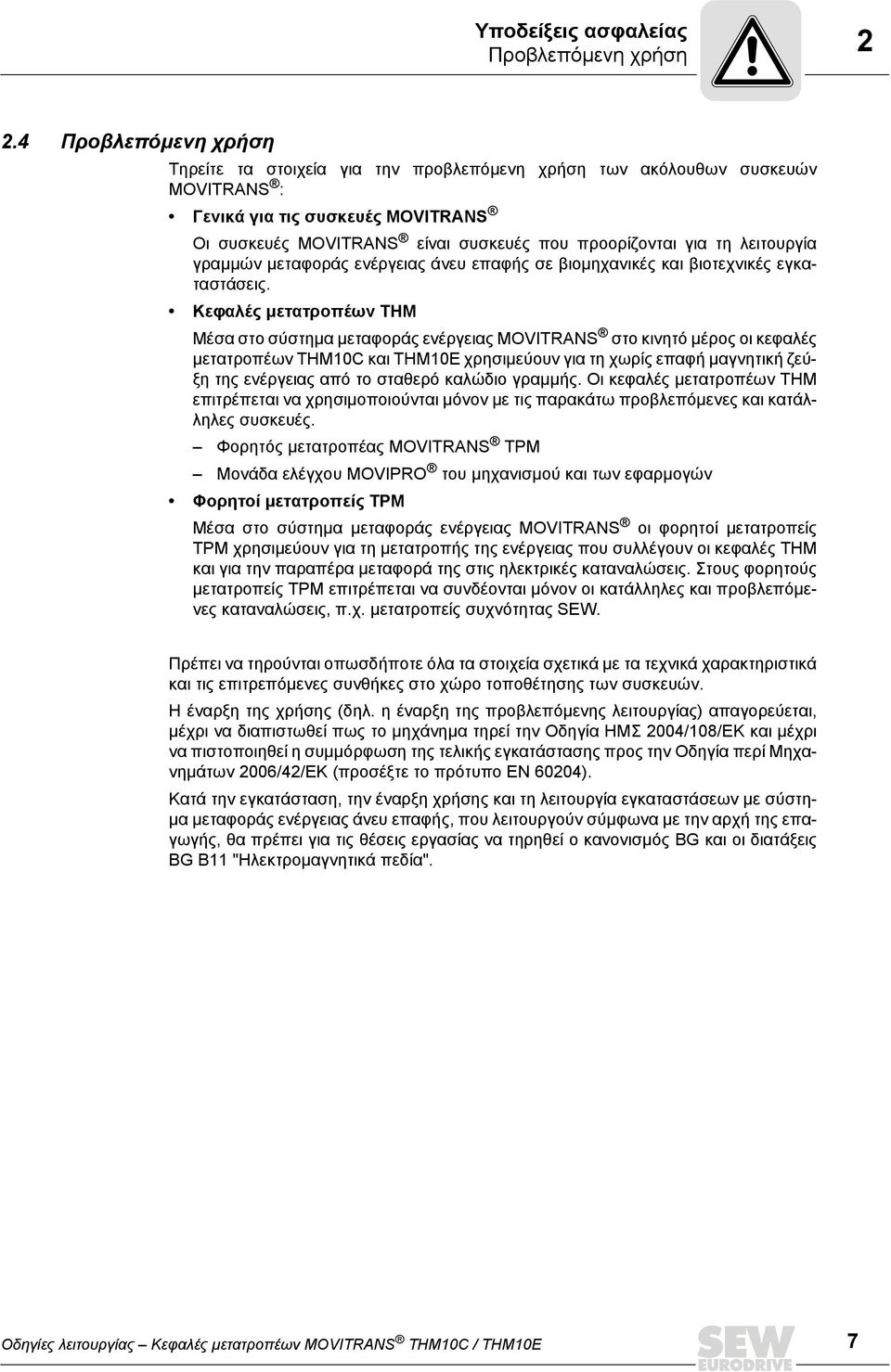

7 Υποδείξεις ασφαλείας Προβλεπόμενη χρήση Προβλεπόμενη χρήση Τηρείτε τα στοιχεία για την προβλεπόμενη χρήση των ακόλουθων συσκευών MOVITRANS : Γενικά για τις συσκευές MOVITRANS Οι συσκευές MOVITRANS είναι συσκευές που προορίζονται για τη λειτουργία γραμμών μεταφοράς ενέργειας άνευ επαφής σε βιομηχανικές και βιοτεχνικές εγκαταστάσεις. Κεφαλές μετατροπέων THM Μέσα στο σύστημα μεταφοράς ενέργειας MOVITRANS στο κινητό μέρος οι κεφαλές μετατροπέων THM10C και THM10E χρησιμεύουν για τη χωρίς επαφή μαγνητική ζεύξη της ενέργειας από το σταθερό καλώδιο γραμμής. Οι κεφαλές μετατροπέων THM επιτρέπεται να χρησιμοποιούνται μόνον με τις παρακάτω προβλεπόμενες και κατάλληλες συσκευές. Φορητός μετατροπέας MOVITRANS TPM Μονάδα ελέγχου MOVIPRO του μηχανισμού και των εφαρμογών Φορητοί μετατροπείς TPM Μέσα στο σύστημα μεταφοράς ενέργειας MOVITRANS οι φορητοί μετατροπείς TPM χρησιμεύουν για τη μετατροπής της ενέργειας που συλλέγουν οι κεφαλές THM και για την παραπέρα μεταφορά της στις ηλεκτρικές καταναλώσεις. Στους φορητούς μετατροπείς TPM επιτρέπεται να συνδέονται μόνον οι κατάλληλες και προβλεπόμενες καταναλώσεις, π.χ. μετατροπείς συχνότητας SEW. Πρέπει να τηρούνται οπωσδήποτε όλα τα στοιχεία σχετικά με τα τεχνικά χαρακτηριστικά και τις επιτρεπόμενες συνθήκες στο χώρο τοποθέτησης των συσκευών. Η έναρξη της χρήσης (δηλ. η έναρξη της προβλεπόμενης λειτουργίας) απαγορεύεται, μέχρι να διαπιστωθεί πως το μηχάνημα τηρεί την Οδηγία ΗΜΣ 2004/108/EΚ και μέχρι να πιστοποιηθεί η συμμόρφωση της τελικής εγκατάστασης προς την Οδηγία περί Μηχανημάτων 2006/42/ΕΚ (προσέξτε το πρότυπο EN 60204). Κατά την εγκατάσταση, την έναρξη χρήσης και τη λειτουργία εγκαταστάσεων με σύστημα μεταφοράς ενέργειας άνευ επαφής, που λειτουργούν σύμφωνα με την αρχή της επαγωγής, θα πρέπει για τις θέσεις εργασίας να τηρηθεί ο κανονισμός BG και οι διατάξεις BG B11 "Ηλεκτρομαγνητικά πεδία". Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 7

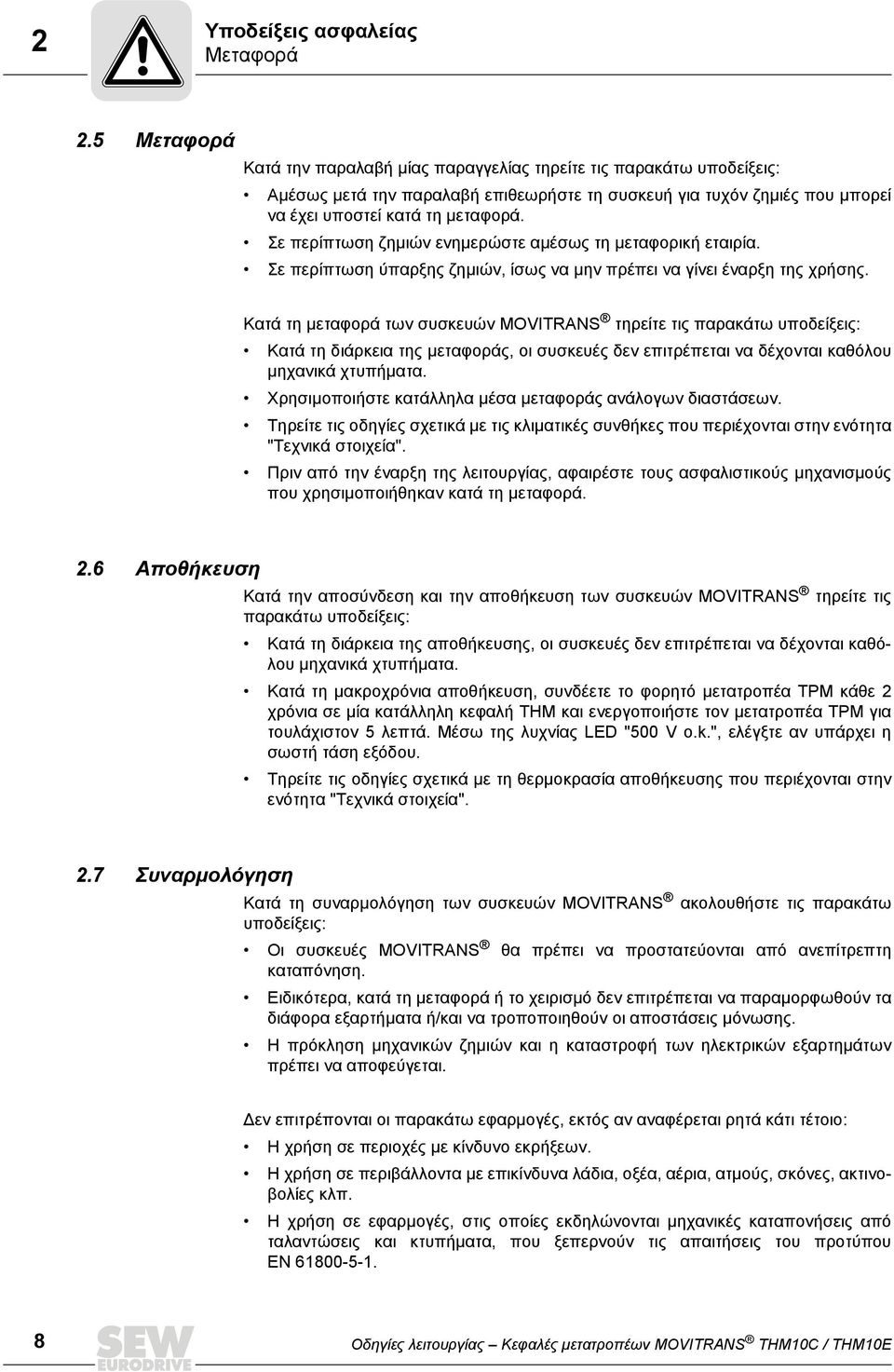

8 2 Υποδείξεις ασφαλείας Μεταφορά 2.5 Μεταφορά Κατά την παραλαβή μίας παραγγελίας τηρείτε τις παρακάτω υποδείξεις: Αμέσως μετά την παραλαβή επιθεωρήστε τη συσκευή για τυχόν ζημιές που μπορεί να έχει υποστεί κατά τη μεταφορά. Σε περίπτωση ζημιών ενημερώστε αμέσως τη μεταφορική εταιρία. Σε περίπτωση ύπαρξης ζημιών, ίσως να μην πρέπει να γίνει έναρξη της χρήσης. Κατά τη μεταφορά των συσκευών MOVITRANS τηρείτε τις παρακάτω υποδείξεις: Κατά τη διάρκεια της μεταφοράς, οι συσκευές δεν επιτρέπεται να δέχονται καθόλου μηχανικά χτυπήματα. Χρησιμοποιήστε κατάλληλα μέσα μεταφοράς ανάλογων διαστάσεων. Τηρείτε τις οδηγίες σχετικά με τις κλιματικές συνθήκες που περιέχονται στην ενότητα "Τεχνικά στοιχεία". Πριν από την έναρξη της λειτουργίας, αφαιρέστε τους ασφαλιστικούς μηχανισμούς που χρησιμοποιήθηκαν κατά τη μεταφορά. 2.6 Αποθήκευση Κατά την αποσύνδεση και την αποθήκευση των συσκευών MOVITRANS τηρείτε τις παρακάτω υποδείξεις: Κατά τη διάρκεια της αποθήκευσης, οι συσκευές δεν επιτρέπεται να δέχονται καθόλου μηχανικά χτυπήματα. Κατά τη μακροχρόνια αποθήκευση, συνδέετε το φορητό μετατροπέα TPM κάθε 2 χρόνια σε μία κατάλληλη κεφαλή THM και ενεργοποιήστε τον μετατροπέα TPM για τουλάχιστον 5 λεπτά. Μέσω της λυχνίας LED "500 V o.k.", ελέγξτε αν υπάρχει η σωστή τάση εξόδου. Τηρείτε τις οδηγίες σχετικά με τη θερμοκρασία αποθήκευσης που περιέχονται στην ενότητα "Τεχνικά στοιχεία". 2.7 Συναρμολόγηση Κατά τη συναρμολόγηση των συσκευών MOVITRANS ακολουθήστε τις παρακάτω υποδείξεις: Οι συσκευές MOVITRANS θα πρέπει να προστατεύονται από ανεπίτρεπτη καταπόνηση. Ειδικότερα, κατά τη μεταφορά ή το χειρισμό δεν επιτρέπεται να παραμορφωθούν τα διάφορα εξαρτήματα ή/και να τροποποιηθούν οι αποστάσεις μόνωσης. Η πρόκληση μηχανικών ζημιών και η καταστροφή των ηλεκτρικών εξαρτημάτων πρέπει να αποφεύγεται. Δεν επιτρέπονται οι παρακάτω εφαρμογές, εκτός αν αναφέρεται ρητά κάτι τέτοιο: Η χρήση σε περιοχές με κίνδυνο εκρήξεων. Η χρήση σε περιβάλλοντα με επικίνδυνα λάδια, οξέα, αέρια, ατμούς, σκόνες, ακτινοβολίες κλπ. Η χρήση σε εφαρμογές, στις οποίες εκδηλώνονται μηχανικές καταπονήσεις από ταλαντώσεις και κτυπήματα, που ξεπερνούν τις απαιτήσεις του προτύπου EN Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

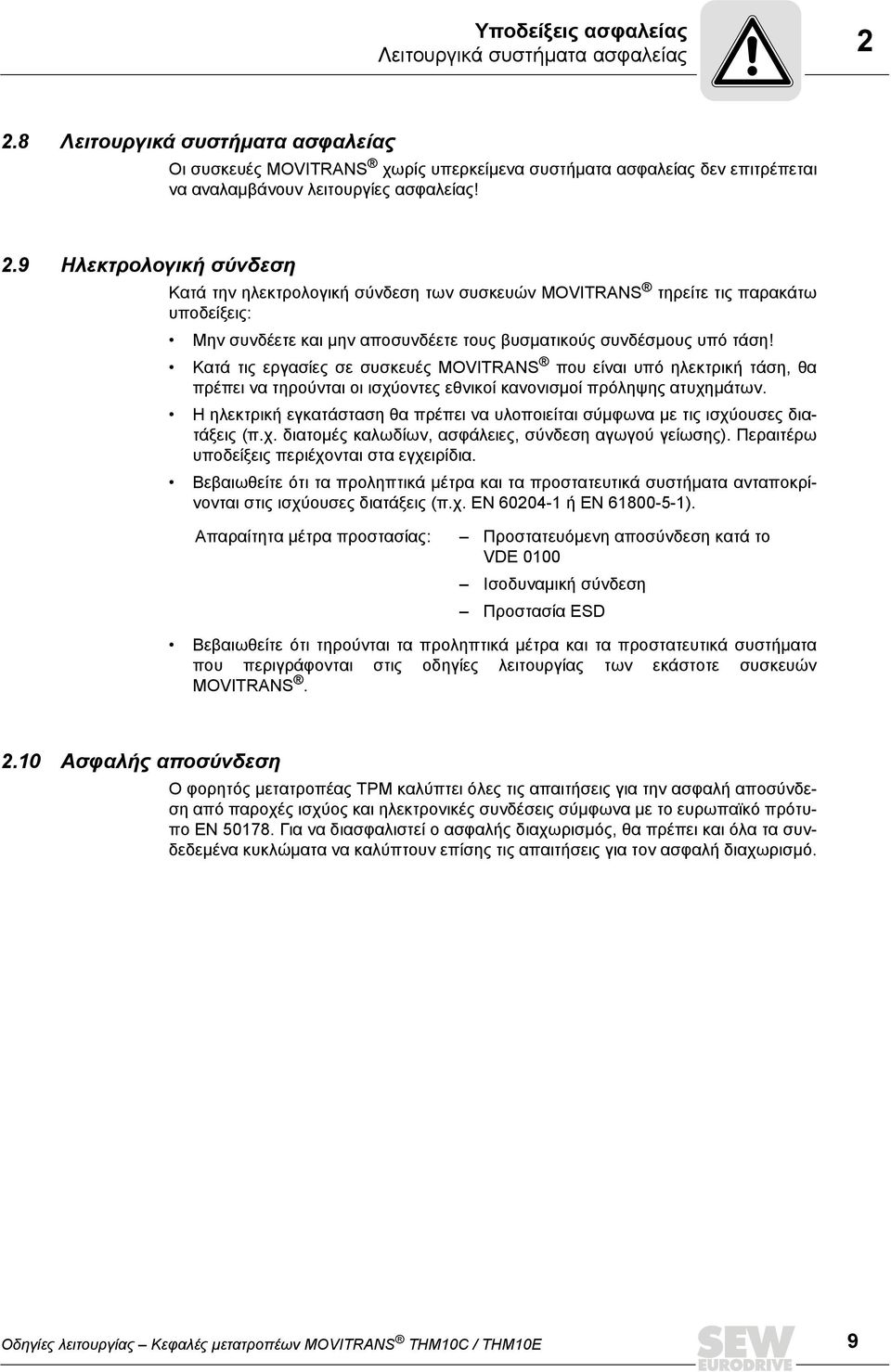

9 Υποδείξεις ασφαλείας Λειτουργικά συστήματα ασφαλείας Λειτουργικά συστήματα ασφαλείας Οι συσκευές MOVITRANS χωρίς υπερκείμενα συστήματα ασφαλείας δεν επιτρέπεται να αναλαμβάνουν λειτουργίες ασφαλείας! 2.9 Ηλεκτρολογική σύνδεση Κατά την ηλεκτρολογική σύνδεση των συσκευών MOVITRANS τηρείτε τις παρακάτω υποδείξεις: Μην συνδέετε και μην αποσυνδέετε τους βυσματικούς συνδέσμους υπό τάση! Κατά τις εργασίες σε συσκευές MOVITRANS που είναι υπό ηλεκτρική τάση, θα πρέπει να τηρούνται οι ισχύοντες εθνικοί κανονισμοί πρόληψης ατυχημάτων. Η ηλεκτρική εγκατάσταση θα πρέπει να υλοποιείται σύμφωνα με τις ισχύουσες διατάξεις (π.χ. διατομές καλωδίων, ασφάλειες, σύνδεση αγωγού γείωσης). Περαιτέρω υποδείξεις περιέχονται στα εγχειρίδια. Βεβαιωθείτε ότι τα προληπτικά μέτρα και τα προστατευτικά συστήματα ανταποκρίνονται στις ισχύουσες διατάξεις (π.χ. EN ή EN ). Απαραίτητα μέτρα προστασίας: Προστατευόμενη αποσύνδεση κατά το VDE 0100 Ισοδυναμική σύνδεση Προστασία ESD Βεβαιωθείτε ότι τηρούνται τα προληπτικά μέτρα και τα προστατευτικά συστήματα που περιγράφονται στις οδηγίες λειτουργίας των εκάστοτε συσκευών MOVITRANS Ασφαλής αποσύνδεση Ο φορητός μετατροπέας TPM καλύπτει όλες τις απαιτήσεις για την ασφαλή αποσύνδεση από παροχές ισχύος και ηλεκτρονικές συνδέσεις σύμφωνα με το ευρωπαϊκό πρότυπο ΕΝ Για να διασφαλιστεί ο ασφαλής διαχωρισμός, θα πρέπει και όλα τα συνδεδεμένα κυκλώματα να καλύπτουν επίσης τις απαιτήσεις για τον ασφαλή διαχωρισμό. Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 9

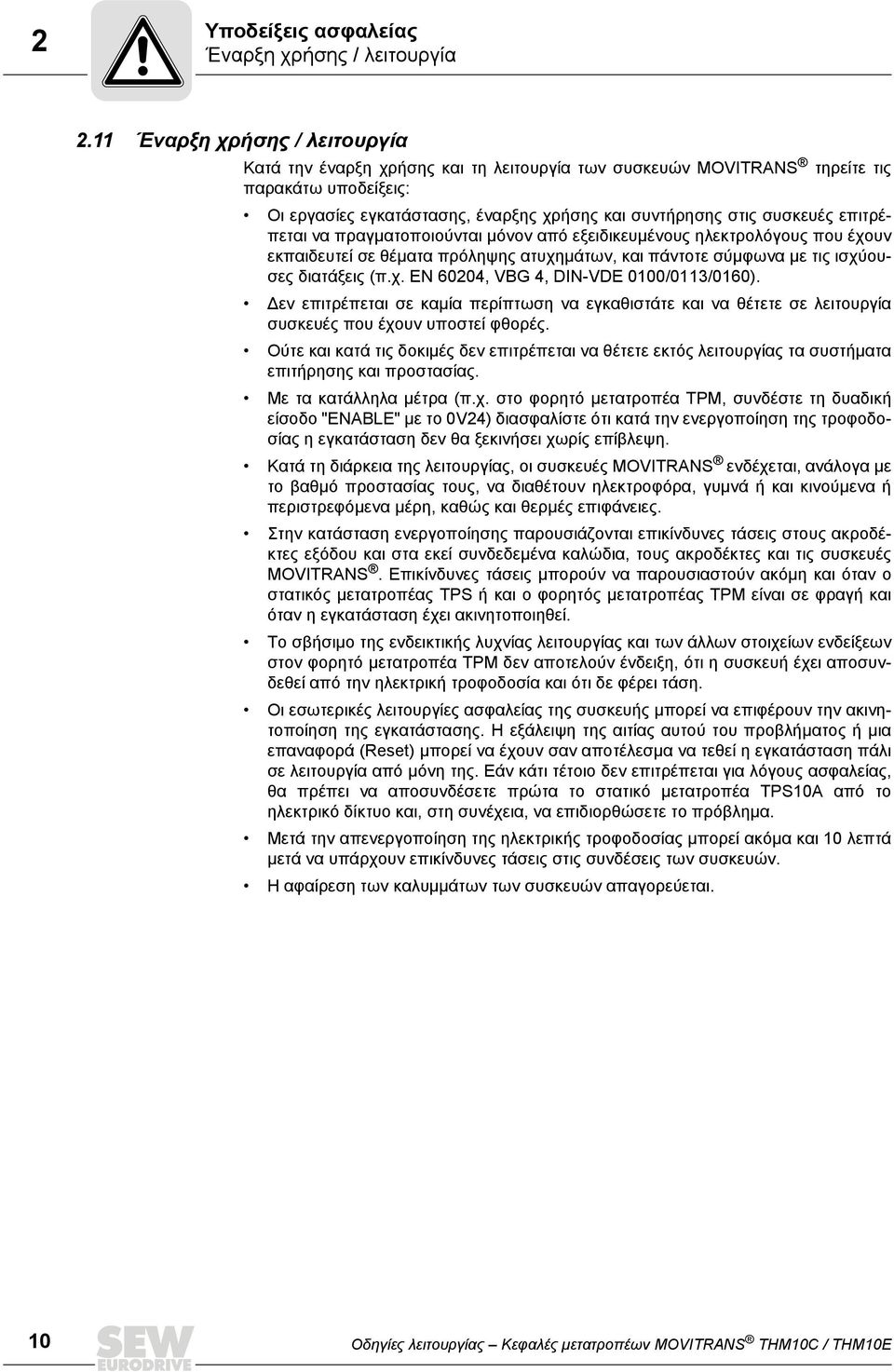

10 2 Υποδείξεις ασφαλείας Έναρξη χρήσης / λειτουργία 2.11 Έναρξη χρήσης / λειτουργία Κατά την έναρξη χρήσης και τη λειτουργία των συσκευών MOVITRANS τηρείτε τις παρακάτω υποδείξεις: Οι εργασίες εγκατάστασης, έναρξης χρήσης και συντήρησης στις συσκευές επιτρέπεται να πραγματοποιούνται μόνον από εξειδικευμένους ηλεκτρολόγους που έχουν εκπαιδευτεί σε θέματα πρόληψης ατυχημάτων, και πάντοτε σύμφωνα με τις ισχύουσες διατάξεις (π.χ. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Δεν επιτρέπεται σε καμία περίπτωση να εγκαθιστάτε και να θέτετε σε λειτουργία συσκευές που έχουν υποστεί φθορές. Ούτε και κατά τις δοκιμές δεν επιτρέπεται να θέτετε εκτός λειτουργίας τα συστήματα επιτήρησης και προστασίας. Με τα κατάλληλα μέτρα (π.χ. στο φορητό μετατροπέα TPM, συνδέστε τη δυαδική είσοδο "ENABLE" με το 0V24) διασφαλίστε ότι κατά την ενεργοποίηση της τροφοδοσίας η εγκατάσταση δεν θα ξεκινήσει χωρίς επίβλεψη. Κατά τη διάρκεια της λειτουργίας, οι συσκευές MOVITRANS ενδέχεται, ανάλογα με το βαθμό προστασίας τους, να διαθέτουν ηλεκτροφόρα, γυμνά ή και κινούμενα ή περιστρεφόμενα μέρη, καθώς και θερμές επιφάνειες. Στην κατάσταση ενεργοποίησης παρουσιάζονται επικίνδυνες τάσεις στους ακροδέκτες εξόδου και στα εκεί συνδεδεμένα καλώδια, τους ακροδέκτες και τις συσκευές MOVITRANS. Επικίνδυνες τάσεις μπορούν να παρουσιαστούν ακόμη και όταν ο στατικός μετατροπέας TPS ή και ο φορητός μετατροπέας TPM είναι σε φραγή και όταν η εγκατάσταση έχει ακινητοποιηθεί. Το σβήσιμο της ενδεικτικής λυχνίας λειτουργίας και των άλλων στοιχείων ενδείξεων στον φορητό μετατροπέα TPM δεν αποτελούν ένδειξη, ότι η συσκευή έχει αποσυνδεθεί από την ηλεκτρική τροφοδοσία και ότι δε φέρει τάση. Οι εσωτερικές λειτουργίες ασφαλείας της συσκευής μπορεί να επιφέρουν την ακινητοποίηση της εγκατάστασης. Η εξάλειψη της αιτίας αυτού του προβλήματος ή μια επαναφορά (Reset) μπορεί να έχουν σαν αποτέλεσμα να τεθεί η εγκατάσταση πάλι σε λειτουργία από μόνη της. Εάν κάτι τέτοιο δεν επιτρέπεται για λόγους ασφαλείας, θα πρέπει να αποσυνδέσετε πρώτα το στατικό μετατροπέα TPS10A από το ηλεκτρικό δίκτυο και, στη συνέχεια, να επιδιορθώσετε το πρόβλημα. Μετά την απενεργοποίηση της ηλεκτρικής τροφοδοσίας μπορεί ακόμα και 10 λεπτά μετά να υπάρχουν επικίνδυνες τάσεις στις συνδέσεις των συσκευών. Η αφαίρεση των καλυμμάτων των συσκευών απαγορεύεται. 10 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

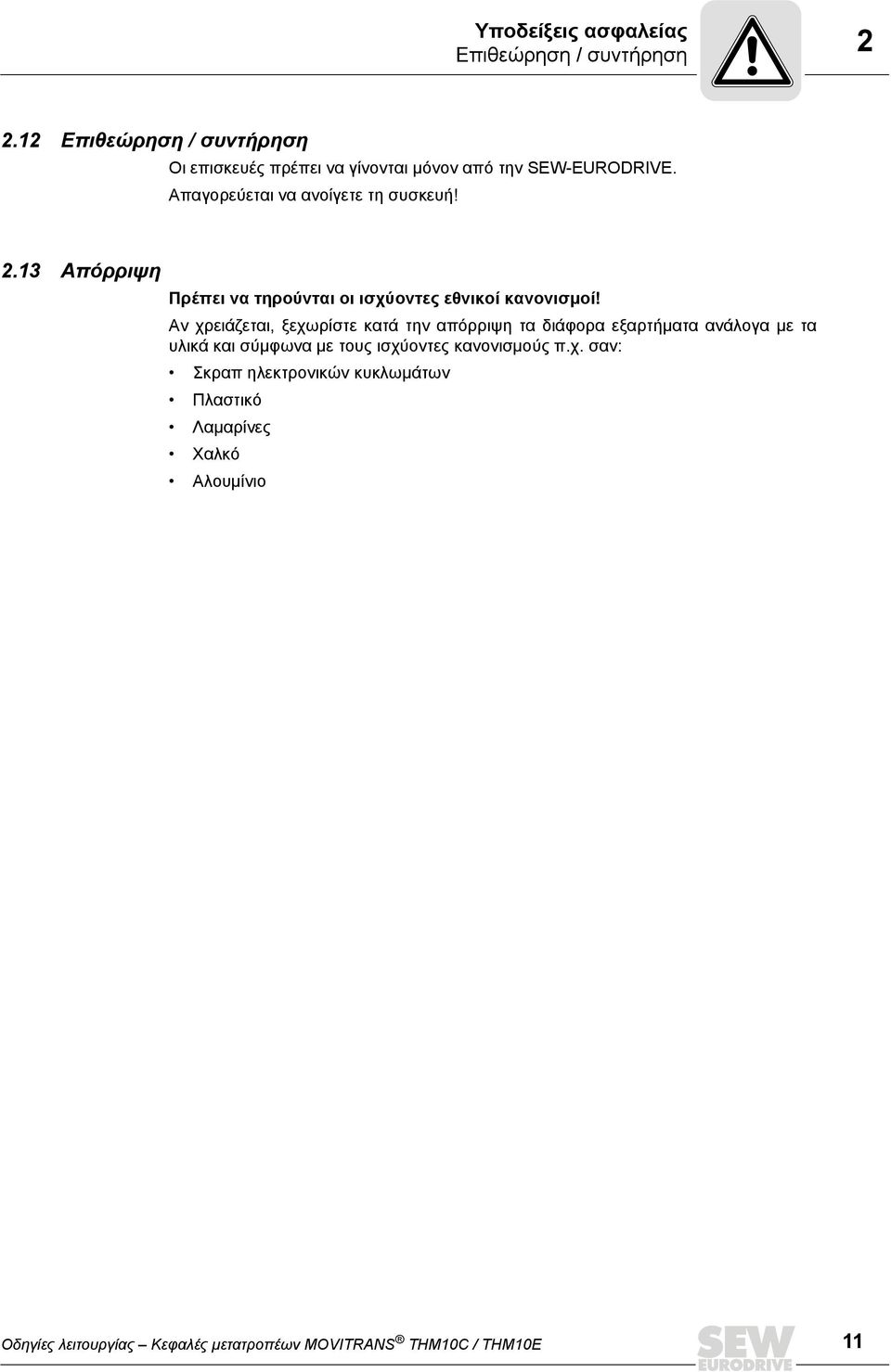

11 Υποδείξεις ασφαλείας Επιθεώρηση / συντήρηση Επιθεώρηση / συντήρηση Οι επισκευές πρέπει να γίνονται μόνον από την SEW-EURODRIVE. Απαγορεύεται να ανοίγετε τη συσκευή! 2.13 Απόρριψη Πρέπει να τηρούνται οι ισχύοντες εθνικοί κανονισμοί! Αν χρειάζεται, ξεχωρίστε κατά την απόρριψη τα διάφορα εξαρτήματα ανάλογα με τα υλικά και σύμφωνα με τους ισχύοντες κανονισμούς π.χ. σαν: Σκραπ ηλεκτρονικών κυκλωμάτων Πλαστικό Λαμαρίνες Χαλκό Αλουμίνιο Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 11

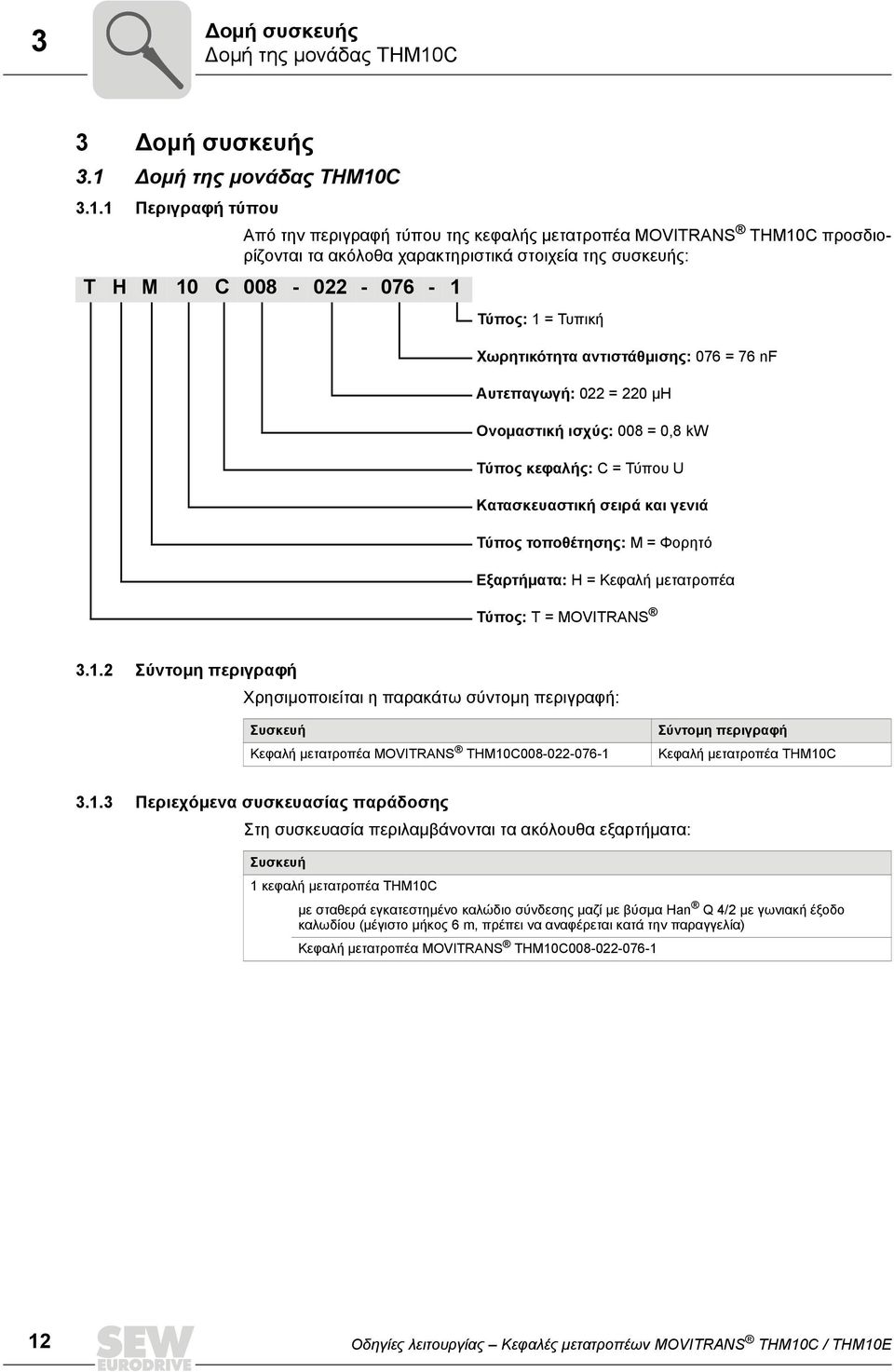

12 3 Δομή συσκευής Δομή της μονάδας THM10C 3 Δομή συσκευής 3.1 Δομή της μονάδας THM10C Περιγραφή τύπου Από την περιγραφή τύπου της κεφαλής μετατροπέα MOVITRANS THM10C προσδιορίζονται τα ακόλοθα χαρακτηριστικά στοιχεία της συσκευής: T H M 10 C Τύπος: 1 = Τυπική Χωρητικότητα αντιστάθμισης: 076 = 76 nf Αυτεπαγωγή: 022 = 220 µh Ονομαστική ισχύς: 008 = 0,8 kw Τύπος κεφαλής: C = Τύπου U Κατασκευαστική σειρά και γενιά Τύπος τοποθέτησης: M = Φορητό Εξαρτήματα: H = Κεφαλή μετατροπέα Τύπος: T = MOVITRANS Σύντομη περιγραφή Χρησιμοποιείται η παρακάτω σύντομη περιγραφή: Συσκευή Κεφαλή μετατροπέα MOVITRANS THM10C Σύντομη περιγραφή Κεφαλή μετατροπέα THM10C Περιεχόμενα συσκευασίας παράδοσης Στη συσκευασία περιλαμβάνονται τα ακόλουθα εξαρτήματα: Συσκευή 1 κεφαλή μετατροπέα THM10C με σταθερά εγκατεστημένο καλώδιο σύνδεσης μαζί με βύσμα Han Q 4/2 με γωνιακή έξοδο καλωδίου (μέγιστο μήκος 6 m, πρέπει να αναφέρεται κατά την παραγγελία) Κεφαλή μετατροπέα MOVITRANS THM10C Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

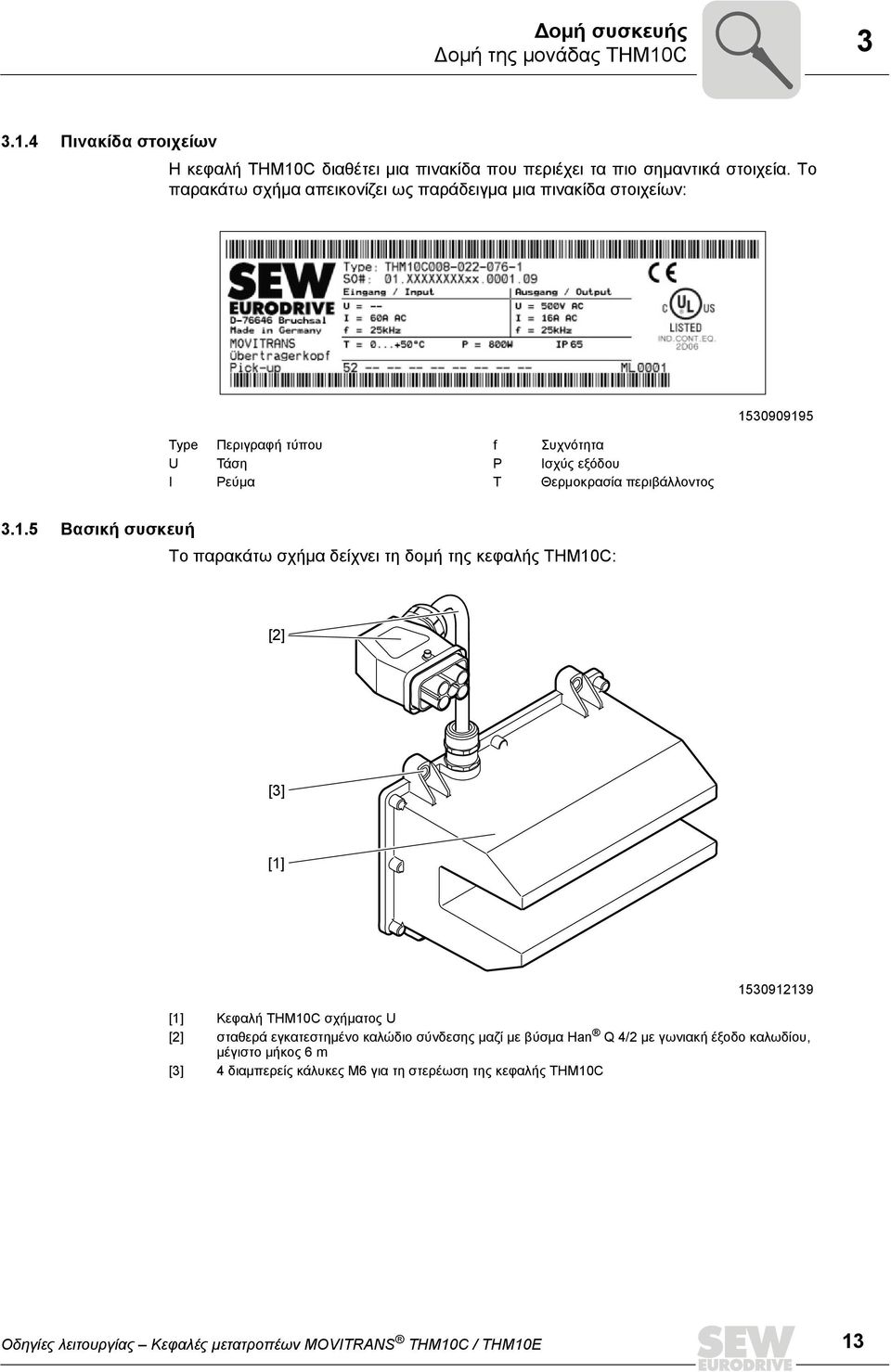

13 Δομή συσκευής Δομή της μονάδας THM10C Πινακίδα στοιχείων Η κεφαλή THM10C διαθέτει μια πινακίδα που περιέχει τα πιο σημαντικά στοιχεία. Το παρακάτω σχήμα απεικονίζει ως παράδειγμα μια πινακίδα στοιχείων: Type Περιγραφή τύπου f Συχνότητα U Τάση P Ισχύς εξόδου I Ρεύμα T Θερμοκρασία περιβάλλοντος Βασική συσκευή Το παρακάτω σχήμα δείχνει τη δομή της κεφαλής THM10C: [2] [3] [1] [1] Κεφαλή THM10C σχήματος U [2] σταθερά εγκατεστημένο καλώδιο σύνδεσης μαζί με βύσμα Han Q 4/2 με γωνιακή έξοδο καλωδίου, μέγιστο μήκος 6 m [3] 4 διαμπερείς κάλυκες M6 για τη στερέωση της κεφαλής THM10C Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 13

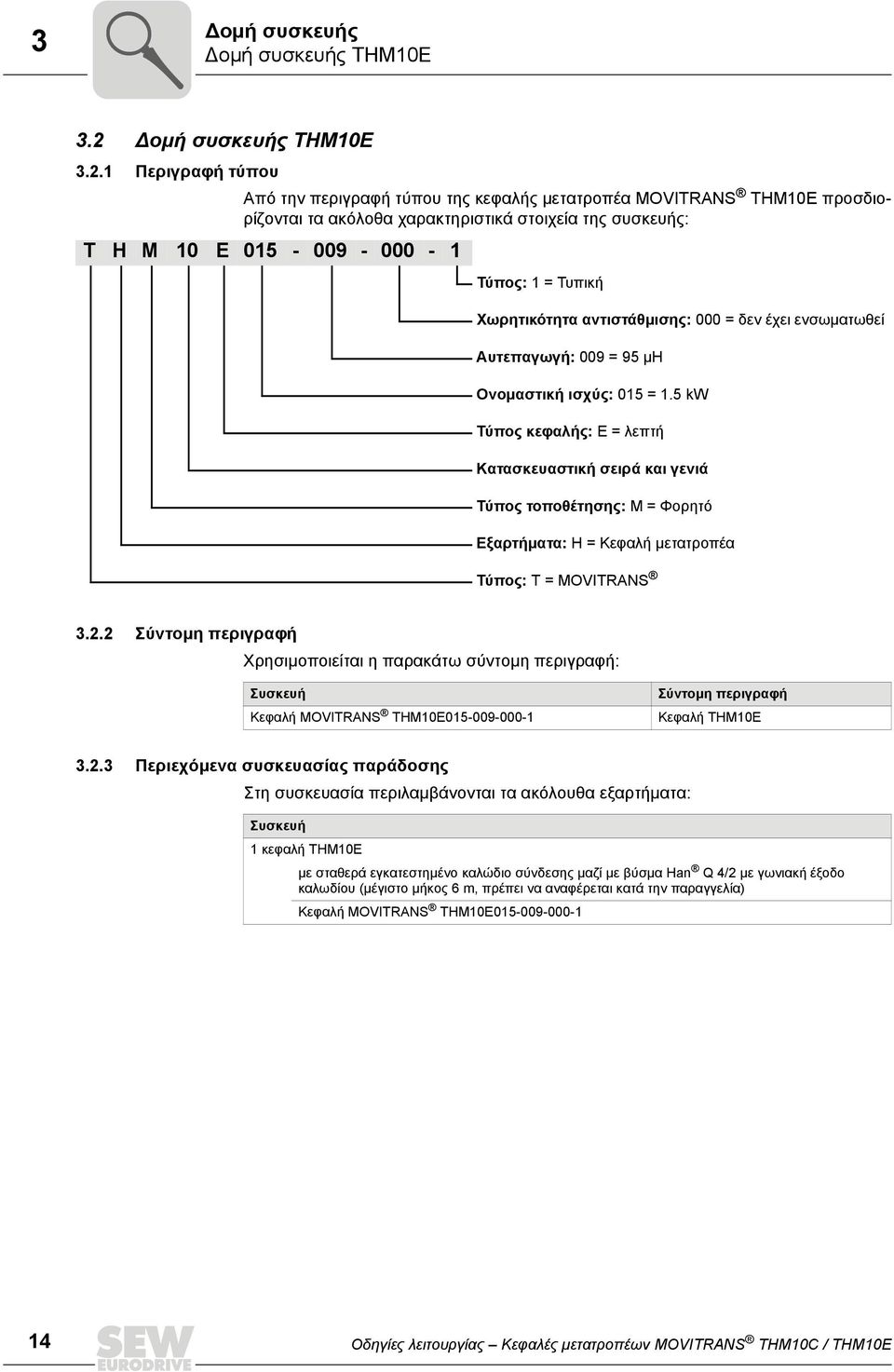

14 3 Δομή συσκευής Δομή συσκευής THM10E 3.2 Δομή συσκευής THM10E Περιγραφή τύπου Από την περιγραφή τύπου της κεφαλής μετατροπέα MOVITRANS THM10E προσδιορίζονται τα ακόλοθα χαρακτηριστικά στοιχεία της συσκευής: T H M 10 E Τύπος: 1 = Τυπική Χωρητικότητα αντιστάθμισης: 000 = δεν έχει ενσωματωθεί Αυτεπαγωγή: 009 = 95 µh Ονομαστική ισχύς: 015 = 1.5 kw Τύπος κεφαλής: E = λεπτή Κατασκευαστική σειρά και γενιά Τύπος τοποθέτησης: M = Φορητό Εξαρτήματα: H = Κεφαλή μετατροπέα Τύπος: T = MOVITRANS Σύντομη περιγραφή Χρησιμοποιείται η παρακάτω σύντομη περιγραφή: Συσκευή Κεφαλή MOVITRANS THM10E Σύντομη περιγραφή Κεφαλή THM10E Περιεχόμενα συσκευασίας παράδοσης Στη συσκευασία περιλαμβάνονται τα ακόλουθα εξαρτήματα: Συσκευή 1 κεφαλή THM10E με σταθερά εγκατεστημένο καλώδιο σύνδεσης μαζί με βύσμα Han Q 4/2 με γωνιακή έξοδο καλωδίου (μέγιστο μήκος 6 m, πρέπει να αναφέρεται κατά την παραγγελία) Κεφαλή MOVITRANS THM10E Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

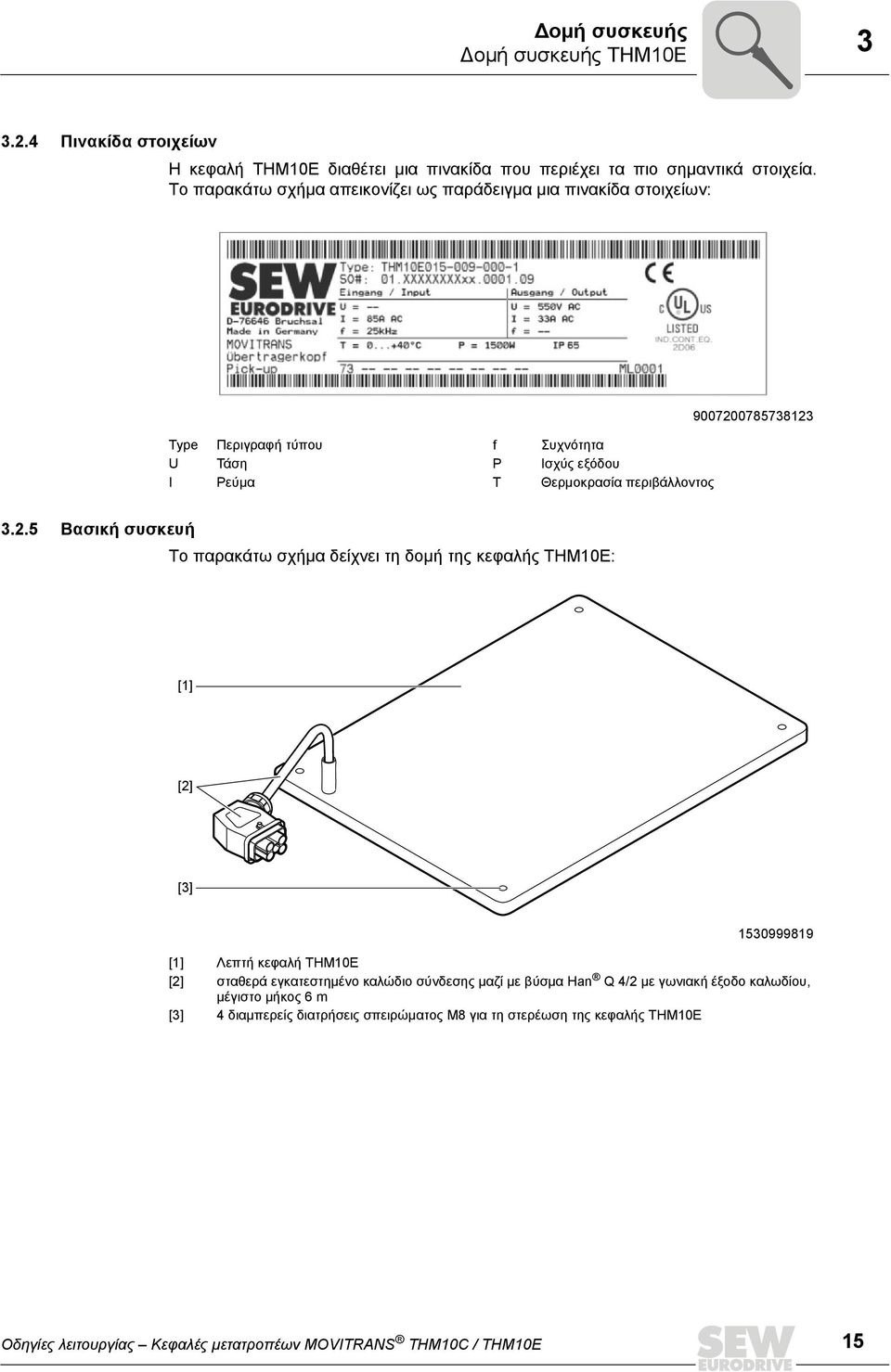

15 Δομή συσκευής Δομή συσκευής THM10E Πινακίδα στοιχείων Η κεφαλή THM10E διαθέτει μια πινακίδα που περιέχει τα πιο σημαντικά στοιχεία. Το παρακάτω σχήμα απεικονίζει ως παράδειγμα μια πινακίδα στοιχείων: Type Περιγραφή τύπου f Συχνότητα U Τάση P Ισχύς εξόδου I Ρεύμα T Θερμοκρασία περιβάλλοντος Βασική συσκευή Το παρακάτω σχήμα δείχνει τη δομή της κεφαλής THM10E: [1] [2] [3] [1] Λεπτή κεφαλή THM10E [2] σταθερά εγκατεστημένο καλώδιο σύνδεσης μαζί με βύσμα Han Q 4/2 με γωνιακή έξοδο καλωδίου, μέγιστο μήκος 6 m [3] 4 διαμπερείς διατρήσεις σπειρώματος M8 για τη στερέωση της κεφαλής THM10E Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 15

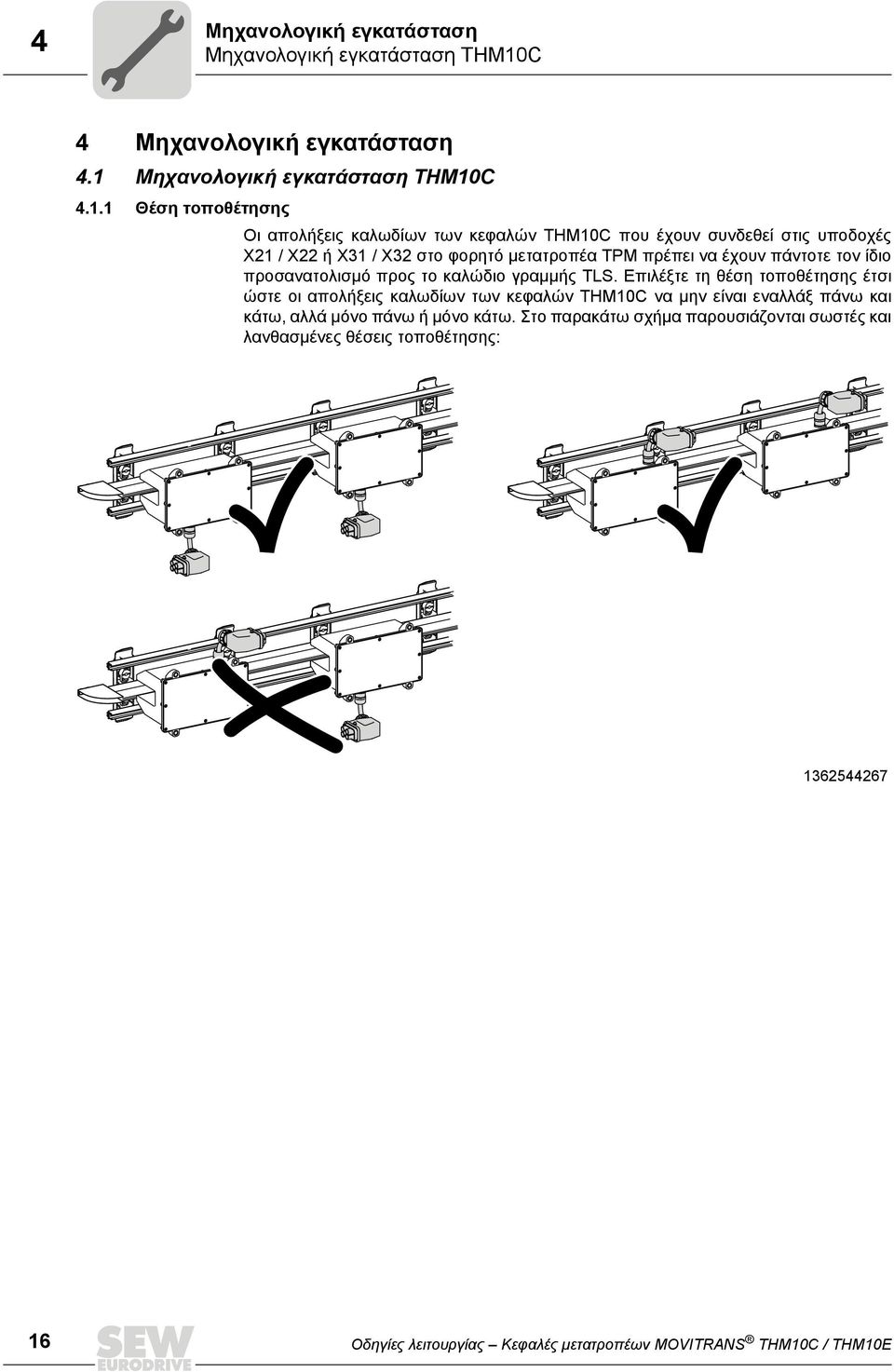

16 4 Μηχανολογική εγκατάσταση Μηχανολογική εγκατάσταση THM10C 4 Μηχανολογική εγκατάσταση 4.1 Μηχανολογική εγκατάσταση THM10C Θέση τοποθέτησης Οι απολήξεις καλωδίων των κεφαλών THM10C που έχουν συνδεθεί στις υποδοχές X21 / X22 ή X31 / X32 στο φορητό μετατροπέα TPM πρέπει να έχουν πάντοτε τον ίδιο προσανατολισμό προς το καλώδιο γραμμής TLS. Επιλέξτε τη θέση τοποθέτησης έτσι ώστε οι απολήξεις καλωδίων των κεφαλών THM10C να μην είναι εναλλάξ πάνω και κάτω, αλλά μόνο πάνω ή μόνο κάτω. Στο παρακάτω σχήμα παρουσιάζονται σωστές και λανθασμένες θέσεις τοποθέτησης: Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

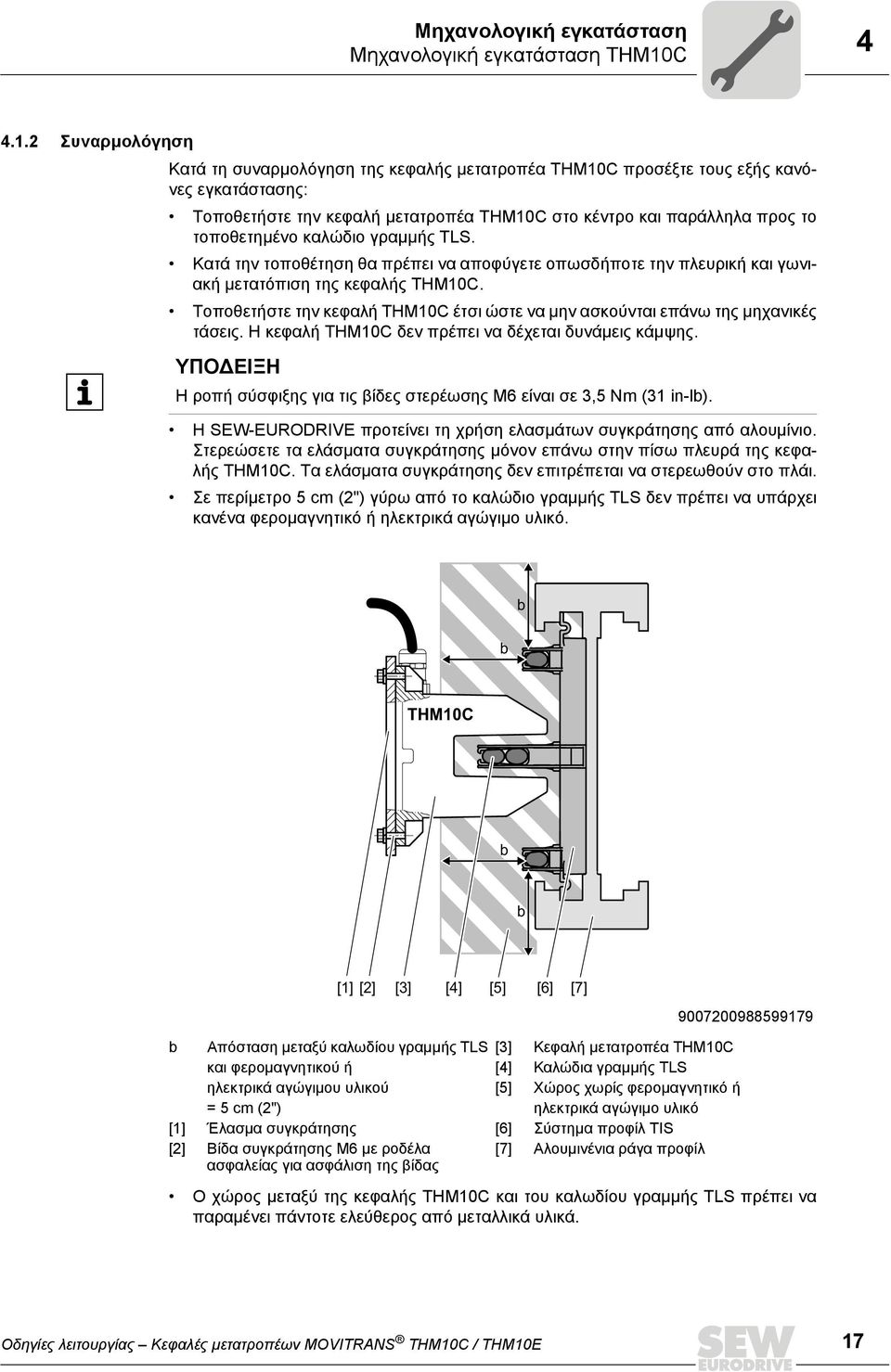

17 Μηχανολογική εγκατάσταση Μηχανολογική εγκατάσταση THM10C Συναρμολόγηση Κατά τη συναρμολόγηση της κεφαλής μετατροπέα THM10C προσέξτε τους εξής κανόνες εγκατάστασης: Τοποθετήστε την κεφαλή μετατροπέα THM10C στο κέντρο και παράλληλα προς το τοποθετημένο καλώδιο γραμμής TLS. Κατά την τοποθέτηση θα πρέπει να αποφύγετε οπωσδήποτε την πλευρική και γωνιακή μετατόπιση της κεφαλής THM10C. Τοποθετήστε την κεφαλή THM10C έτσι ώστε να μην ασκούνται επάνω της μηχανικές τάσεις. Η κεφαλή THM10C δεν πρέπει να δέχεται δυνάμεις κάμψης. ΥΠΟΔΕΙΞΗ Η ροπή σύσφιξης για τις βίδες στερέωσης M6 είναι σε 3,5 Nm (31 in-lb). Η SEW-EURODRIVE προτείνει τη χρήση ελασμάτων συγκράτησης από αλουμίνιο. Στερεώσετε τα ελάσματα συγκράτησης μόνον επάνω στην πίσω πλευρά της κεφαλής THM10C. Τα ελάσματα συγκράτησης δεν επιτρέπεται να στερεωθούν στο πλάι. Σε περίμετρο 5 cm (2") γύρω από το καλώδιο γραμμής TLS δεν πρέπει να υπάρχει κανένα φερομαγνητικό ή ηλεκτρικά αγώγιμο υλικό. b b THM10C b b [1] [2] [3] [4] [5] [6] [7] b Απόσταση μεταξύ καλωδίου γραμμής TLS [3] Κεφαλή μετατροπέα THM10C και φερομαγνητικού ή [4] Καλώδια γραμμής TLS ηλεκτρικά αγώγιμου υλικού [5] Χώρος χωρίς φερομαγνητικό ή = 5 cm (2") ηλεκτρικά αγώγιμο υλικό [1] Έλασμα συγκράτησης [6] Σύστημα προφίλ TIS [2] Βίδα συγκράτησης Μ6 με ροδέλα ασφαλείας για ασφάλιση της βίδας [7] Αλουμινένια ράγα προφίλ Ο χώρος μεταξύ της κεφαλής THM10C και του καλωδίου γραμμής TLS πρέπει να παραμένει πάντοτε ελεύθερος από μεταλλικά υλικά. Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 17

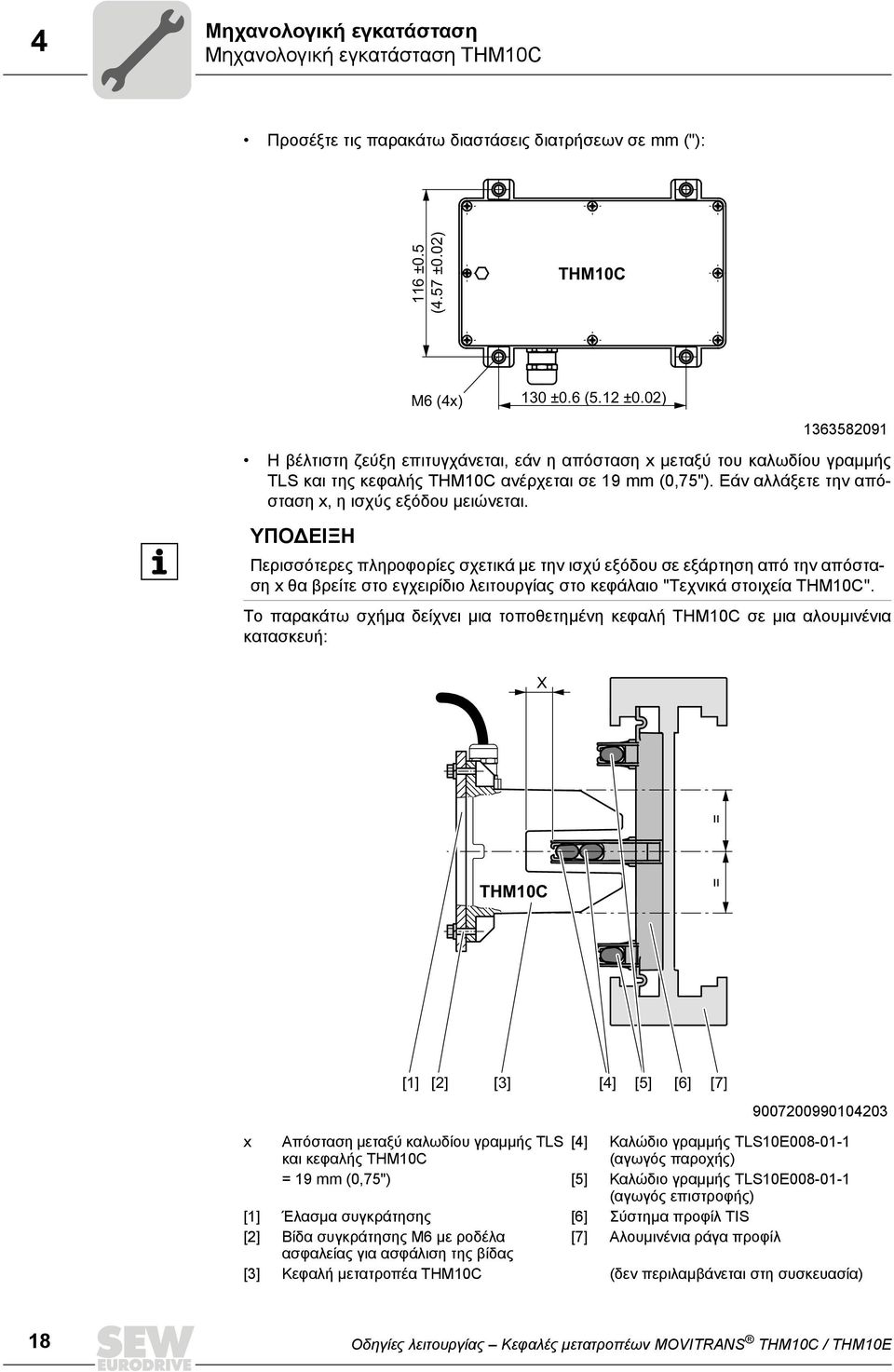

18 4 Μηχανολογική εγκατάσταση Μηχανολογική εγκατάσταση THM10C Προσέξτε τις παρακάτω διαστάσεις διατρήσεων σε mm ("): 116 ±0.5 (4.57 ±0.02) THM10C M6 (4x) 130 ±0.6 (5.12 ±0.02) Η βέλτιστη ζεύξη επιτυγχάνεται, εάν η απόσταση x μεταξύ του καλωδίου γραμμής TLS και της κεφαλής THM10C ανέρχεται σε 19 mm (0,75"). Εάν αλλάξετε την απόσταση x, η ισχύς εξόδου μειώνεται. ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες σχετικά με την ισχύ εξόδου σε εξάρτηση από την απόσταση x θα βρείτε στο εγχειρίδιο λειτουργίας στο κεφάλαιο "Τεχνικά στοιχεία THM10C". Το παρακάτω σχήμα δείχνει μια τοποθετημένη κεφαλή THM10C σε μια αλουμινένια κατασκευή: X = THM10C = [1] [2] [3] [4] [5] [6] [7] x Απόσταση μεταξύ καλωδίου γραμμής TLS [4] Καλώδιο γραμμής TLS10E και κεφαλής THM10C (αγωγός παροχής) = 19 mm (0,75") [5] Καλώδιο γραμμής TLS10E (αγωγός επιστροφής) [1] Έλασμα συγκράτησης [6] Σύστημα προφίλ TIS [2] Βίδα συγκράτησης Μ6 με ροδέλα [7] Αλουμινένια ράγα προφίλ ασφαλείας για ασφάλιση της βίδας [3] Κεφαλή μετατροπέα THM10C (δεν περιλαμβάνεται στη συσκευασία) 18 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

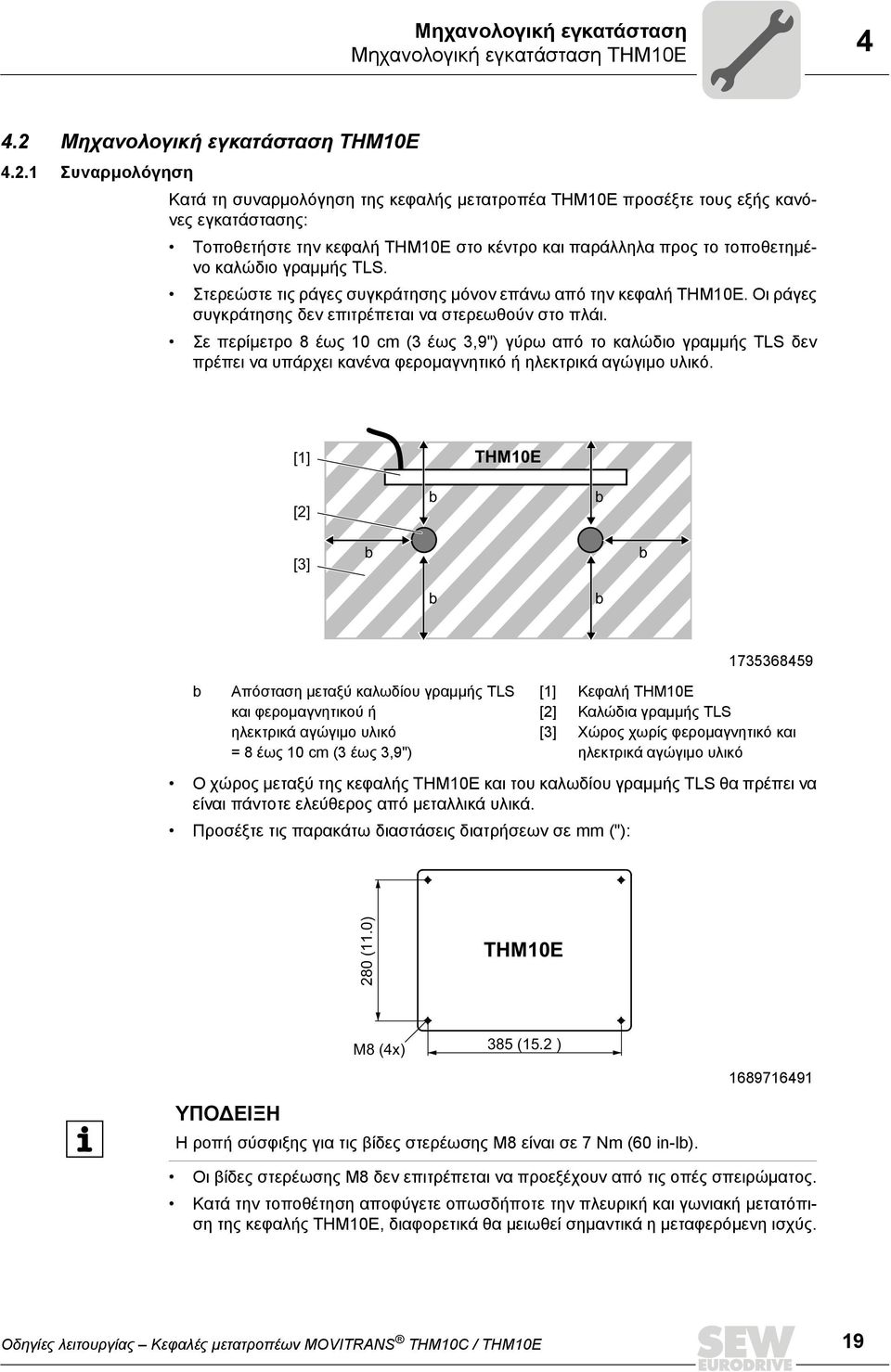

19 Μηχανολογική εγκατάσταση Μηχανολογική εγκατάσταση THM10E Μηχανολογική εγκατάσταση THM10E Συναρμολόγηση Κατά τη συναρμολόγηση της κεφαλής μετατροπέα THM10E προσέξτε τους εξής κανόνες εγκατάστασης: Τοποθετήστε την κεφαλή THM10E στο κέντρο και παράλληλα προς το τοποθετημένο καλώδιο γραμμής TLS. Στερεώστε τις ράγες συγκράτησης μόνον επάνω από την κεφαλή THM10E. Οι ράγες συγκράτησης δεν επιτρέπεται να στερεωθούν στο πλάι. Σε περίμετρο 8 έως 10 cm (3 έως 3,9") γύρω από το καλώδιο γραμμής TLS δεν πρέπει να υπάρχει κανένα φερομαγνητικό ή ηλεκτρικά αγώγιμο υλικό. [1] THM10E [2] b b [3] b b b b b Απόσταση μεταξύ καλωδίου γραμμής TLS [1] Κεφαλή THM10E και φερομαγνητικού ή [2] Καλώδια γραμμής TLS ηλεκτρικά αγώγιμο υλικό [3] Χώρος χωρίς φερομαγνητικό και = 8 έως 10 cm (3 έως 3,9") ηλεκτρικά αγώγιμο υλικό Ο χώρος μεταξύ της κεφαλής THM10E και του καλωδίου γραμμής TLS θα πρέπει να είναι πάντοτε ελεύθερος από μεταλλικά υλικά. Προσέξτε τις παρακάτω διαστάσεις διατρήσεων σε mm ("): 280 (11.0) THM10E M8 (4x) 385 (15.2 ) ΥΠΟΔΕΙΞΗ Η ροπή σύσφιξης για τις βίδες στερέωσης M8 είναι σε 7 Nm (60 in-lb). Οι βίδες στερέωσης M8 δεν επιτρέπεται να προεξέχουν από τις οπές σπειρώματος. Κατά την τοποθέτηση αποφύγετε οπωσδήποτε την πλευρική και γωνιακή μετατόπιση της κεφαλής THM10E, διαφορετικά θα μειωθεί σημαντικά η μεταφερόμενη ισχύς. Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 19

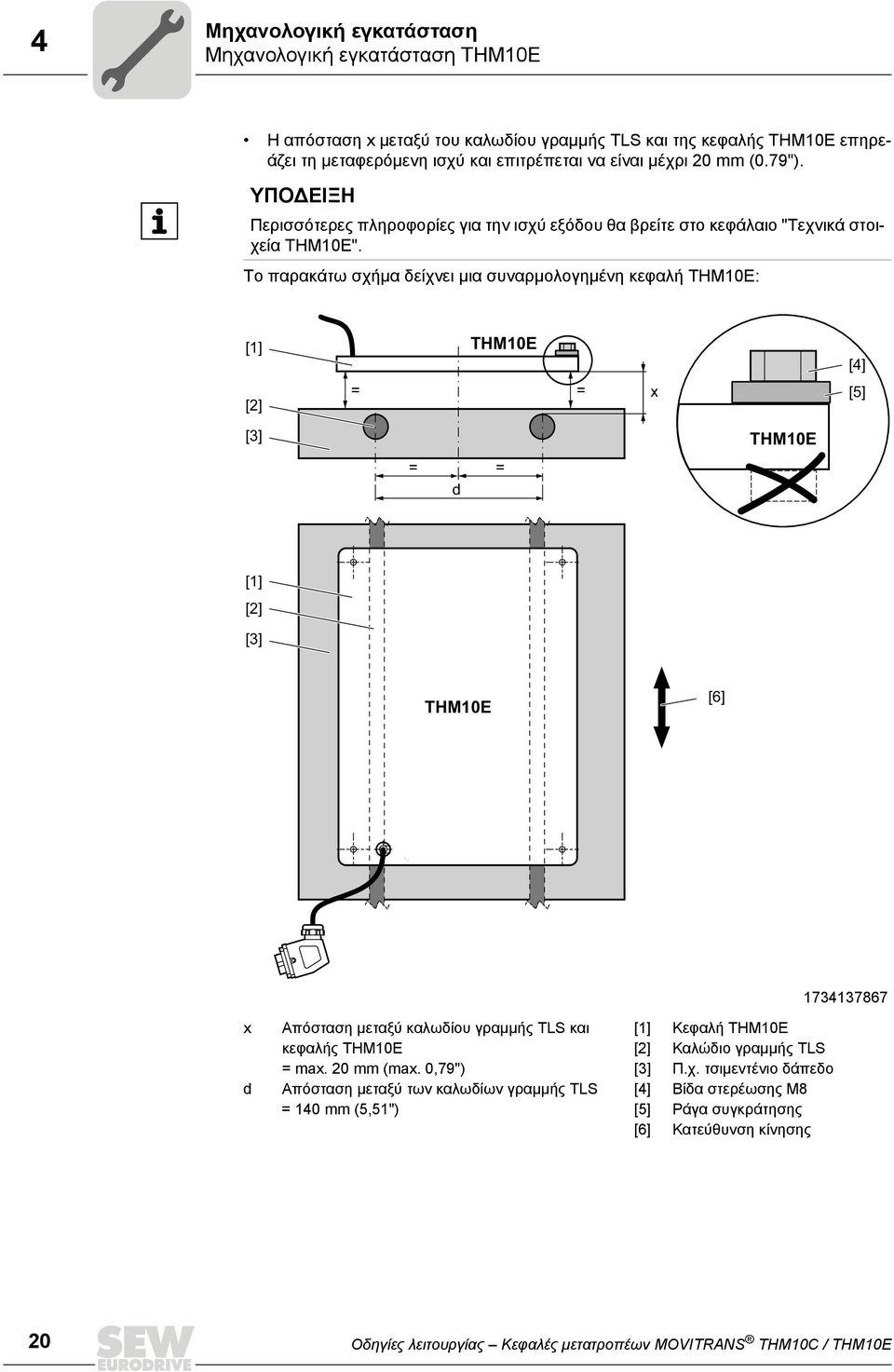

20 4 Μηχανολογική εγκατάσταση Μηχανολογική εγκατάσταση THM10E Η απόσταση x μεταξύ του καλωδίου γραμμής TLS και της κεφαλής THM10E επηρεάζει τη μεταφερόμενη ισχύ και επιτρέπεται να είναι μέχρι 20 mm (0.79"). ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες για την ισχύ εξόδου θα βρείτε στο κεφάλαιο "Τεχνικά στοιχεία THM10E". Το παρακάτω σχήμα δείχνει μια συναρμολογημένη κεφαλή THM10E: [1] THM10E [4] [2] = = x [5] [3] THM10E = d = [1] [2] [3] THM10E [6] x Απόσταση μεταξύ καλωδίου γραμμής TLS και [1] Κεφαλή THM10E κεφαλής THM10E [2] Καλώδιο γραμμής TLS = max. 20 mm (max. 0,79") [3] Π.χ. τσιμεντένιο δάπεδο d Απόσταση μεταξύ των καλωδίων γραμμής TLS [4] Βίδα στερέωσης M8 = 140 mm (5,51") [5] Ράγα συγκράτησης [6] Κατεύθυνση κίνησης Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

21 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10C 5 5 Ηλεκτρολογική εγκατάσταση 5.1 Ηλεκτρολογική εγκατάσταση THM10C ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ελαττωματική εγκατάσταση. Θάνατος ή σοβαροί τραυματισμοί. Κατά την εγκατάσταση τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας του κεφαλαίου Σχεδιάγραμμα συνδεσμολογίας Ο παρακάτω πίνακας δίνει πληροφορίες για αυτήν τη σύνδεση: Λειτουργία Σύνδεση της κεφαλής MOVITRANS THM10C Τρόπος σύνδεσης Han Q4/2, αρσενικό Σχεδιάγραμμα συνδεσμολογίας PE 12 2 Αντιστοίχηση Αρ. Αντιστοίχηση Λειτουργία 1 THM Pole 1 Κεφαλή MOVITRANS πόλος 1 2 n.c. Ελεύθερο 3 THM Pole 2 Κεφαλή MOVITRANS πόλος 2 4 n.c. Ελεύθερο 11 n.c. Ελεύθερο 12 n.c. Ελεύθερο PE PE Σύνδεση προστατευτικού αγωγού ΥΠΟΔΕΙΞΗ Πληροφορίες για τα καλώδια σύνδεσης θα βρείτε σε αυτό το εγχειρίδιο στο κεφάλαιο "Τεχνικά στοιχεία". Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 21

22 5 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10C Φορητός μετατροπέας TPM12B018 Στον φορητό μετατροπέα TPM12B018 μπορείτε να συνδέσετε 1 ή 2 κεφαλές THM10C με ισχύ 0,8 kw η κάθε μία. TPM12B018 X21 X31 THM10C THM10C ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες θα βρείτε στις οδηγίες λειτουργίας "MOVITRANS, φορητός μετατροπέας TPM12B". 22 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

23 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10C 5 Κατεύθυνση απόληξης καλωδίου Οι κεφαλές με γωνιακό βύσμα διατίθενται με καλώδια διαφόρων κατευθύνσεων απόληξης. Κατά την παραγγελία δώστε τον αντίστοιχο έγχρωμο κωδικό της κατεύθυνσης απόληξης καλωδίου που επιθυμείτε: Η απόληξη καλωδίου είναι στην ίδια πλευρά όπως η ακίδα PIN 1 του στελέχους του βύσματος. Η απόληξη καλωδίου είναι στην αντίθετη πλευρά από την ακίδα PIN 1. Κωδικός καλωδίου Μαύρο Κόκκινο Το παρακάτω σχήμα δείχνει τους κωδικούς των διαφορετικών κατευθύνσεων των απολήξεων καλωδίου: PIN 1 PIN 1 RD BK ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες για τα καλώδια σύνδεσης θα βρείτε στο κεφάλαιο "Τεχνικά στοιχεία". Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 23

24 5 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10C Φορητός μετατροπέας TPM12B036 Στον φορητό μετατροπέα TPM12B036 μπορείτε να συνδέσετε 2 ή 4 κεφαλές THM10C τύπου U με ισχύ 0,8 kw η κάθε μία. Εάν στον φορητό μετατροπέα TPM12B036 θέλετε να συνδέσετε μόνον 2 κεφαλές THM10C θα πρέπει να τις συνδέσετε στις υποδοχές X21 / X22 ή X31 / X32. TPM12B036 X21 X22 X31 X32 THM10C THM10C THM10C THM10C ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες θα βρείτε στις οδηγίες λειτουργίας "MOVITRANS, φορητός μετατροπέας TPM12B". 24 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

25 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10C 5 Κατεύθυνση απόληξης καλωδίου Οι κεφαλές με γωνιακό βύσμα διατίθενται με καλώδια διαφόρων κατευθύνσεων απόληξης. Κατά την παραγγελία δώστε τον αντίστοιχο έγχρωμο κωδικό της κατεύθυνσης απόληξης καλωδίου που επιθυμείτε: Η απόληξη καλωδίου είναι στην ίδια πλευρά όπως η ακίδα PIN 1 του στελέχους του βύσματος. Η απόληξη καλωδίου είναι στην αντίθετη πλευρά από την ακίδα PIN 1. Κωδικός καλωδίου Μαύρο Κόκκινο Το παρακάτω σχήμα δείχνει τους κωδικούς των διαφορετικών κατευθύνσεων των απολήξεων καλωδίου: PIN 1 PIN 1 RD BK ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες για τα καλώδια σύνδεσης θα βρείτε στο κεφάλαιο "Τεχνικά στοιχεία". Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 25

26 5 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10C Μονάδα ελέγχου MOVIPRO του μηχανισμού και των εφαρμογών Μπορείτε επίσης να συνδέσετε την κεφαλή THM10C σε ένα σύστημα ελέγχου MOVIPRO για μηχανισμούς κίνησης και άλλες εφαρμογές. ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες θα βρείτε στις αντίστοιχες οδηγίες λειτουργίας MOVIPRO. Κατεύθυνση απόληξης καλωδίου Οι κεφαλές με γωνιακό βύσμα διατίθενται με καλώδια διαφόρων κατευθύνσεων απόληξης. Κατά την παραγγελία δώστε τον αντίστοιχο έγχρωμο κωδικό της κατεύθυνσης απόληξης καλωδίου που επιθυμείτε: Η απόληξη καλωδίου είναι στην ίδια πλευρά όπως η ακίδα PIN 1 του στελέχους του βύσματος. Η απόληξη καλωδίου είναι στην αντίθετη πλευρά από την ακίδα PIN 1. Κωδικός καλωδίου Μαύρο Κόκκινο Το παρακάτω σχήμα δείχνει τους κωδικούς των διαφορετικών κατευθύνσεων των απολήξεων καλωδίου: PIN 1 PIN 1 ΥΠΟΔΕΙΞΗ BK RD Περισσότερες πληροφορίες για τα καλώδια σύνδεσης θα βρείτε στο κεφάλαιο "Τεχνικά στοιχεία". 26 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

27 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10E Ηλεκτρολογική εγκατάσταση THM10E ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ελαττωματική εγκατάσταση. Θάνατος ή σοβαροί τραυματισμοί. Κατά την εγκατάσταση τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας του κεφαλαίου Ισοδυναμική σύνδεση Προκειμένου σε περίπτωση σφάλματος να μην μπορεί να εκδηλωθεί πολύ υψηλή τάση αφής θα πρέπει μεταξύ των διαφόρων φορητών ηλεκτρικών συσκευών να υπάρχει μία τοπική ισοδυναμική σύνδεση. Τοποθετήστε την ισοδυναμική σύνδεση ως εξής: Συνδέστε την κεφαλή THM10E και όλες τις άλλες πρόσθετες συσκευές με το δυναμικό αναφοράς της φορητής μονάδας με γραμμές υψηλής συχνότητας. Χρειάζεται μία απλωτή, μεταλλική επαφή του περιβλήματος της συσκευής με το άβαφο σώμα της φορητής μονάδας. Με μια βιδωτή σύνδεση με οδοντωτή ροδέλα κάντε μια ισοδυναμική σύνδεση χαμηλής αντίστασης μεταξύ της κεφαλής THM10E και της μεταλλικής πλάκας (πλαισίου οχήματος) σε μία βίδα στερέωσης της κεφαλής THM10E. [1] [2] [3] [4] [1] Βίδα [4] Κεφαλή THM10E [2] Οδοντωτή ροδέλα με σπείρωμα [3] Πλάκα που συνδέεται με την κεντρική ισοδυναμική σύνδεση Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 27

28 5 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10E Σχεδιάγραμμα συνδεσμολογίας Ο παρακάτω πίνακας δίνει πληροφορίες για αυτήν τη σύνδεση: Λειτουργία Σύνδεση της κεφαλής MOVITRANS THM10E Τρόπος σύνδεσης Han Q 4/2, αρσενικό Σχεδιάγραμμα συνδεσμολογίας PE 12 2 Αντιστοίχηση Αρ. Αντιστοίχηση Λειτουργία 1 THM Pole 1 Κεφαλή MOVITRANS πόλος 1 2 THM Pole 1 Κεφαλή MOVITRANS πόλος 1 3 THM Pole 2 Κεφαλή MOVITRANS πόλος 2 4 THM Pole 2 Κεφαλή MOVITRANS πόλος 2 11 n.c. Ελεύθερο 12 n.c. Ελεύθερο PE PE Σύνδεση προστατευτικού αγωγού ΥΠΟΔΕΙΞΗ Πληροφορίες για τα καλώδια σύνδεσης θα βρείτε σε αυτό το εγχειρίδιο στο κεφάλαιο "Τεχνικά στοιχεία" Φορητός μετατροπέας TPM12B030 Στον φορητό μετατροπέα TPM12B030 μπορείτε να συνδέσετε 1 ή 2 λεπτές κεφαλές THM10E με ισχύ 1,5 kw η κάθε μία. TPM12B030 X21 X31 THM10E THM10E ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες θα βρείτε στις οδηγίες λειτουργίας "MOVITRANS, φορητός μετατροπέας TPM12B". 28 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

29 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10E 5 Κατεύθυνση απόληξης καλωδίου Οι κεφαλές με γωνιακό βύσμα διατίθενται με καλώδια διαφόρων κατευθύνσεων απόληξης. Κατά την παραγγελία δώστε τον αντίστοιχο έγχρωμο κωδικό της κατεύθυνσης απόληξης καλωδίου που επιθυμείτε: Η απόληξη καλωδίου είναι στην ίδια πλευρά όπως η ακίδα PIN 1 του στελέχους του βύσματος. Η απόληξη καλωδίου είναι στην αντίθετη πλευρά από την ακίδα PIN 1. Κωδικός καλωδίου Μαύρο Κόκκινο Το παρακάτω σχήμα δείχνει τους κωδικούς των διαφορετικών κατευθύνσεων των απολήξεων καλωδίου: PIN 1 PIN 1 RD BK ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες για τα καλώδια σύνδεσης θα βρείτε στο κεφάλαιο "Τεχνικά στοιχεία". Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 29

30 5 Ηλεκτρολογική εγκατάσταση Ηλεκτρολογική εγκατάσταση THM10E Μονάδα ελέγχου MOVIPRO του μηχανισμού και των εφαρμογών Μπορείτε να συνδέσετε την κεφαλή THM10E επίσης σε ένα σύστημα ελέγχου MOVIPRO για μηχανισμούς κίνησης και άλλες εφαρμογές. ΥΠΟΔΕΙΞΗ Περισσότερες πληροφορίες θα βρείτε στις αντίστοιχες οδηγίες λειτουργίας MOVIPRO. Κατεύθυνση απόληξης καλωδίου Οι κεφαλές με γωνιακό βύσμα διατίθενται με καλώδια διαφόρων κατευθύνσεων απόληξης. Κατά την παραγγελία δώστε τον αντίστοιχο έγχρωμο κωδικό της κατεύθυνσης απόληξης καλωδίου που επιθυμείτε: Η απόληξη καλωδίου είναι στην ίδια πλευρά όπως η ακίδα PIN 1 του στελέχους του βύσματος. Η απόληξη καλωδίου είναι στην αντίθετη πλευρά από την ακίδα PIN 1. Κωδικός καλωδίου Μαύρο Κόκκινο Το παρακάτω σχήμα δείχνει τους κωδικούς των διαφορετικών κατευθύνσεων των απολήξεων καλωδίου: PIN 1 PIN 1 ΥΠΟΔΕΙΞΗ BK RD Περισσότερες πληροφορίες για τα καλώδια σύνδεσης θα βρείτε στο κεφάλαιο "Τεχνικά στοιχεία". 30 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

31 Τεχνικά στοιχεία Τεχνικά στοιχεία THM10C kva i P f n Hz 6 6 Τεχνικά στοιχεία 6.1 Τεχνικά στοιχεία THM10C Βασική συσκευή Ο παρακάτω πίνακας δείχνει τα γενικά στοιχεία για την κεφαλή THM10C: MOVITRANS THM10C Συνθήκες περιβάλλοντος Κλιματικά κατά το EN K4 Μηχανολογικά κατά το EN M4 Χημικά κατά το EN C2 Θερμοκρασία περιβάλλοντος â U 0 C +50 C (+32 F +122 F) Θερμοκρασία αποθήκευσης και μεταφοράς â T 0 C +80 C (+32 F +176 F) Βαθμός προστασίας κατά το DIN EN IP65 Ηλεκτρικά στοιχεία Ονομαστικό ρεύμα αγωγού γραμμής I N AC 60 A Συχνότητα εργασίας f E 25 khz Μέγιστη ονομαστική τάση εξόδου U A AC 550 V Μέγιστο ονομαστικό ρεύμα εξόδου I A AC 16 A Ονομαστική ισχύς εξόδου P N 800 W 1) Ονομαστική απώλεια ισχύος P V 25 W Αυτεπαγωγή 220 μh Χωρητικότητα 76 nf Μηχανολογικά στοιχεία Ονομαστική απόσταση μεταξύ THM10C και αγωγό γραμμής x 19 mm (0,75") 2) Διαστάσεις Βάρος (χωρίς καλώδιο σύνδεσης) Ροπή σύσφιξης των βιδών στερέωσης 1) Βλέπε ενότητα "Μεταφερόμενη ισχύς" σε αυτό το κεφάλαιο. βλ. σχέδιο διαστάσεων 2,9 kg (6,4 lb) 3,5 Nm (31 in-lb) 2) Βλέπε ενότητα "Συναμρολόγηση" στο κεφάλαιο "Μηχανολογική εγκατάσταση THM10C" Καλώδιο σύνδεσης Η SEW-EURODRIVE διαθέτει τα παρακάτω τυποποιημένα καλώδια με βύσματα: Καλώδιο σύνδεσης Τύπος καλωδίου Καλώδιο 3 κλώνων, τύπος Ölflex-FD 891 3G2.5 Μήκος καλωδίου max. 6 m (max. 19,7 ft) (ανάλογα με την παραγγελία) Ελάχιστη ακτίνα κάμψης 40 mm Διατομή καλωδίου 3 2,5 mm 2 Τύπος βύσματος ΥΠΟΔΕΙΞΗ Han Q 4/2, αρσενικό Περισσότερες ιδιότητες καλωδίων θα βρείτε στους καταλόγους του κατασκευαστή "LAPP KABEL". Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 31

32 6 kva i P f n Hz Τεχνικά στοιχεία Τεχνικά στοιχεία THM10C Μεταφερόμενη ισχύς Για την κεφαλή THM10C γίνεται διαχωρισμός μεταξύ ισχύος αιχμής P 1 (20 s για διάρκεια κύκλου 5 λεπτών) και μόνιμης ισχύος P 2 (P 1 / P 2 1,1). Γεωμετρία αγωγού γραμμής / Απόσταση x μεταξύ αγωγού γραμμής και κεφαλή THM10C Μεταφερόμενη ισχύς Ρεύμα αγωγού γραμμής = 60 A [mm] Ισχύς αιχμής [W] Μόνιμη ισχύς [W] Ευθεία / Ευθεία / Ευθεία / Ευθεία / Ευθεία / Εσωτερικό τόξο με r = 750 mm / Εξωτερικό τόξο με r = 750 mm / Κάθετο τόξο με α = 7 / Σχέδιο διαστάσεων Το παρακάτω σχήμα δείχνει τις διαστάσεις της κεφαλής THM10C σε mm (ίντσες): M6 (4x) 112 ±0.5 (4.41) 87 ±0.4 (3.4) 69 ±0.4 (2.7) 130 ± ± ±0.5 (5.12) (4.57) (4.13) 89.8 ±0.4 (3.54) 31.5 (1.24) 29.2 (1.15) 58 (2.3) 130 ±0.6 (5.12) 186 ±0.7 (7.32) Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

33 Τεχνικά στοιχεία Τεχνικά στοιχεία THM10E kva i P f n Hz Τεχνικά στοιχεία THM10E Βασική συσκευή Ο παρακάτω πίνακας δείχνει τα γενικά στοιχεία για την κεφαλή THM10E: MOVITRANS THM10E Συνθήκες περιβάλλοντος Κλιματικά κατά το EN K4 Μηχανολογικά κατά το EN M4 Χημικά κατά το EN C2 Θερμοκρασία περιβάλλοντος â U 0 C +40 C (+32 F +104 F) Θερμοκρασία αποθήκευσης και μεταφοράς â T 0 C +80 C (+32 F +176 F) Βαθμός προστασίας κατά το DIN EN IP65 Ηλεκτρολογικά στοιχεία Ονομαστικό ρεύμα αγωγού γραμμής I N AC 85 A Συχνότητα εργασίας f E 25 khz Μέγιστη ονομαστική τάση εξόδου U A AC 550 V Μέγιστο ονομαστικό ρεύμα εξόδου I A AC 33 A Ονομαστική ισχύς εξόδου AC 85 A Ονομαστικό ρεύμα αγωγού γραμμής P N 1500 W 1) Ονομαστική ισχύς εξόδου AC 60 A Ονομαστικό ρεύμα αγωγού γραμμής P N 950 W 1) Ονομαστική απώλεια ισχύος P V 60 W Αυτεπαγωγή 95 μh Θερμική μεταβατική αντίσταση της αλουμινένιας Περίπου 1 K/W σε οριζόντια θέση πλάκας στήριξης Μηχανολογικά στοιχεία Διαστάσεις βλ. σχέδιο διαστάσεων Βάρος (χωρίς καλώδιο σύνδεσης) 7,2 kg (16 lb) Ροπή σύσφιξης των βιδών στερέωσης 7 Nm (60 in-lb) 1) Βλέπε ενότητα "Μεταφερόμενη ισχύς" σε αυτό το κεφάλαιο Καλώδιο σύνδεσης Η SEW-EURODRIVE διαθέτει τα παρακάτω τυποποιημένα καλώδια με βύσματα: Καλώδιο σύνδεσης Τύπος καλωδίου με έγκριση UL Καλώδιο 5 κλώνων, τύπος Ölflex-FD 891 5G2.5 Μήκος καλωδίου max. 6 m (max. 20 ft) (ανάλογα με την παραγγελία) Ελάχιστη ακτίνα κάμψης 60 mm Διατομή καλωδίου 5 x 2,5 mm 2 Τύπος βύσματος ΥΠΟΔΕΙΞΗ Han Q 4/2, αρσενικό Περισσότερες ιδιότητες καλωδίων θα βρείτε στους καταλόγους του κατασκευαστή "LAPP KABEL". Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 33

34 6 kva i P f n Hz Τεχνικά στοιχεία Τεχνικά στοιχεία THM10E Μεταφερόμενη ισχύς Η μεταφερόμενη ισχύς εξαρτάται από τα παρακάτω γεωμετρικά στοιχεία: Απόσταση x μεταξύ καλωδίου γραμμής και κεφαλής THM10E Πλευρική μετατόπιση s Γωνιακή μετατόπιση α Το μηχανικό διάκενο είναι μικρότερο από ότι η απόσταση x όσο η κάλυψη του αγωγού γραμμής (3 5 mm) και όσο οι τυχόν ανωμαλίες επιφανείας. Η πλευρική μετατόπιση s είναι η μετατόπιση της κεφαλής THM10E από το κέντρο της παράλληλα προς τη μεσαία γραμμή των δύο αγωγών γραμμής. Η γωνιακή μετατόπιση α είναι η γωνία ανάμεσα στη μεσαία γραμμή της κεφαλής THM10E και στη μεσαία γραμμή των δύο αγωγών γραμμής. Το σημείο στρέψης βρίσκεται στο σημείο τομής των δύο διαγωνίων της κεφαλής THM10E. Το παρακάτω σχήμα δείχνει τη γεωμετρία των προαναφερθέντων στοιχείων. [1] THM10E [2] [3] = = x = d = [2] [1] s [3] α [4] THM10E x Απόσταση x [1] Κεφαλή THM10E s Πλευρική μετατόπιση s [2] Καλώδιο γραμμής TLS α Γωνιακή μετατόπιση α [3] Π.χ. τσιμεντένιο δάπεδο [4] Κατεύθυνση κίνησης 34 Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E

35 Τεχνικά στοιχεία Τεχνικά στοιχεία THM10E kva i P f n Hz 6 Ο παρακάτω πίνακας δείχνει τη μεταφερόμενη ισχύ σε εξάρτηση από την απόσταση x, την πλευρική μετατόπιση s και τη γωνιακή μετατόπιση α. Η ωφέλιμη ισχύς P μετρήθηκε με το φορητό μετατροπέα TPM12B030 παραδειγματικά για μερικές επιλαγμένες παραμέτρους με τα παρακάτω ρεύματα αγωγών γραμμής: I = 85 A I = 60 A Απόσταση x Πλευρική μετατόπιση s Γωνιακή μετατόπιση Μεταφερόμενη ισχύς P για I = 85 A για I = 60 A [mm] [mm] [ ] [W] [W] ΥΠΟΔΕΙΞΗ Περισσότερες τιμές μέτρησης διατίθενται κατά παραγγελία. Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E 35

36 M8 (4x) 6 kva i P f n Hz Τεχνικά στοιχεία Τεχνικά στοιχεία THM10E Σχέδιο διαστάσεων Το παρακάτω σχήμα δείχνει τις διαστάσεις της κεφαλής THM10E σε mm (ίντσες): 425 (16.7) 385 (15.2) (0.59) (2.4) Ø 16 (Ø 0.63) 280 (11.0) 320 (12.6) 20 (0.79) Οδηγίες λειτουργίας Κεφαλές μετατροπέων MOVITRANS THM10C / THM10E
