Μέτρον Αυτοματισμοί. Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2. Εγχειρίδιο Οδηγιών

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Μέτρον Αυτοματισμοί. Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2. Εγχειρίδιο Οδηγιών"

Transcript

1 Μέτρον Αυτοματισμοί Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2 Εγχειρίδιο Οδηγιών

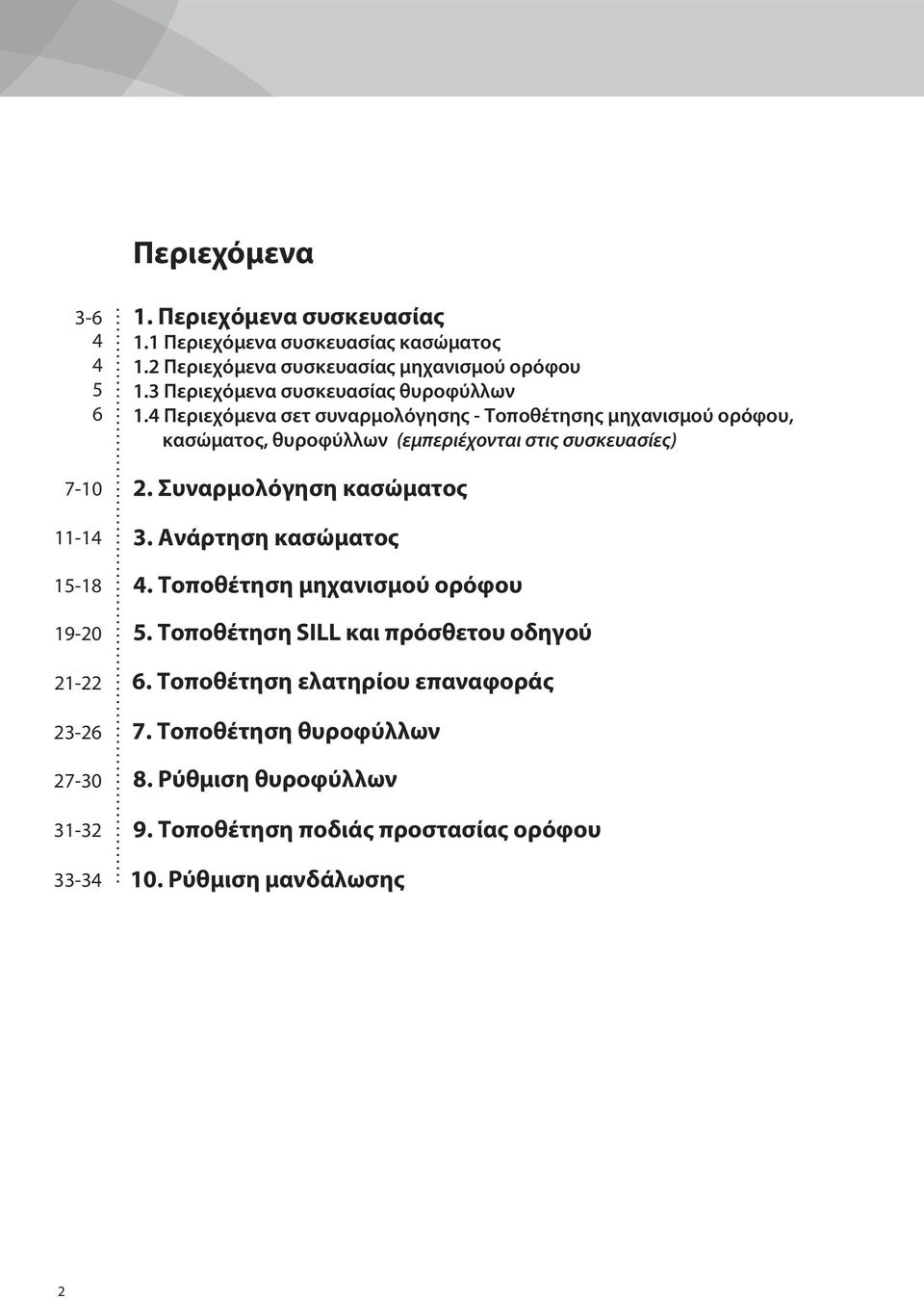

2 Περιεχόμενα Περιεχόμενα συσκευασίας 1.1 Περιεχόμενα συσκευασίας κασώματος 1.2 Περιεχόμενα συσκευασίας μηχανισμού ορόφου 1.3 Περιεχόμενα συσκευασίας θυροφύλλων 1.4 Περιεχόμενα σετ συναρμολόγησης - Τοποθέτησης μηχανισμού ορόφου, κασώματος, θυροφύλλων (εμπεριέχονται στις συσκευασίες) 2. Συναρμολόγηση κασώματος 3. Ανάρτηση κασώματος 4. Τοποθέτηση μηχανισμού ορόφου 5. Τοποθέτηση SILL και πρόσθετου οδηγού 6. Τοποθέτηση ελατηρίου επαναφοράς 7. Τοποθέτηση θυροφύλλων 8. Ρύθμιση θυροφύλλων 9. Τοποθέτηση ποδιάς προστασίας ορόφου 10. Ρύθμιση μανδάλωσης 2

3 Περιεχόμενα συσκευασίας

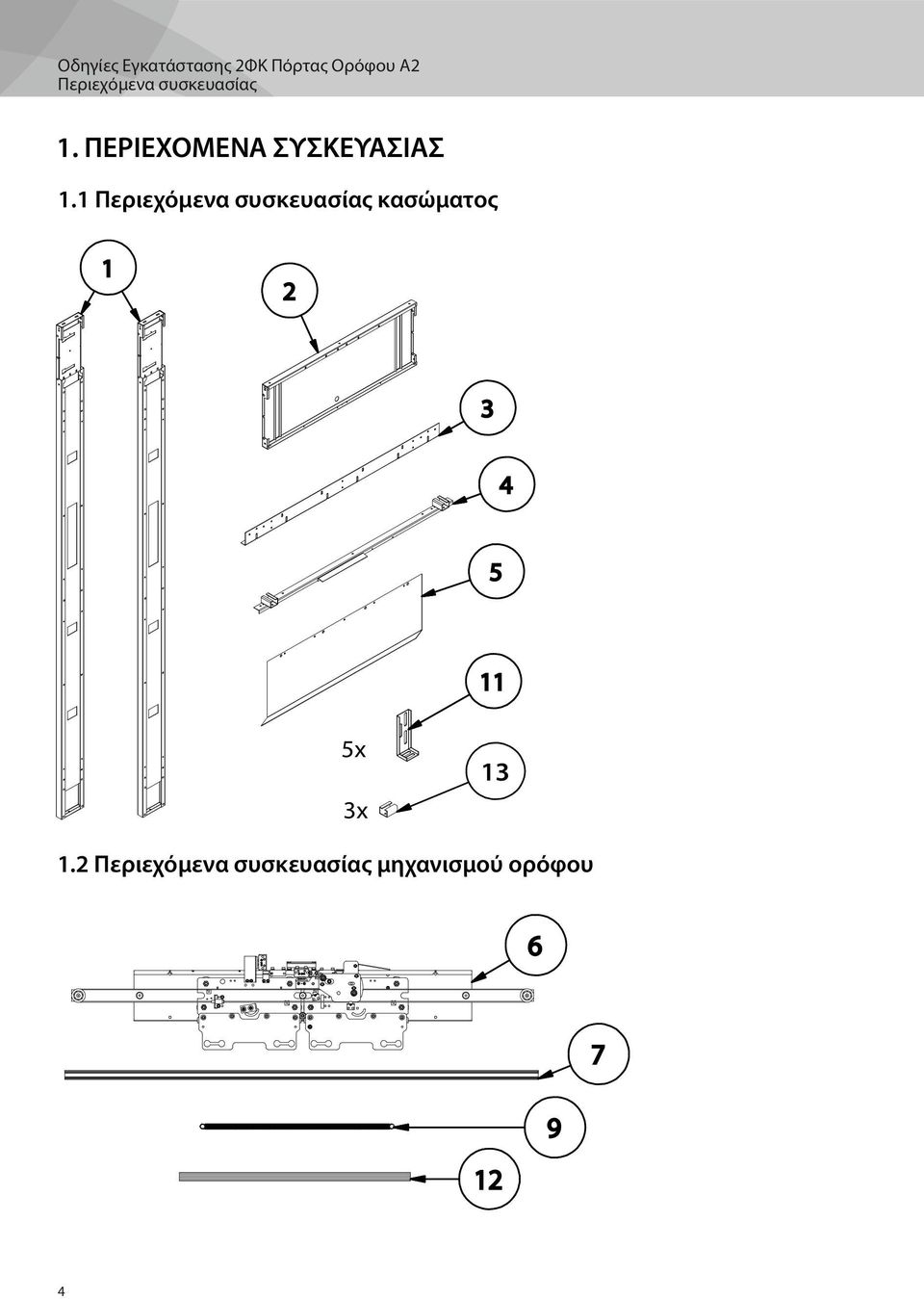

4 Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2 Περιεχόμενα συσκευασίας 1. ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ 1.1 Περιεχόμενα συσκευασίας κασώματος x 3x Περιεχόμενα συσκευασίας μηχανισμού ορόφου

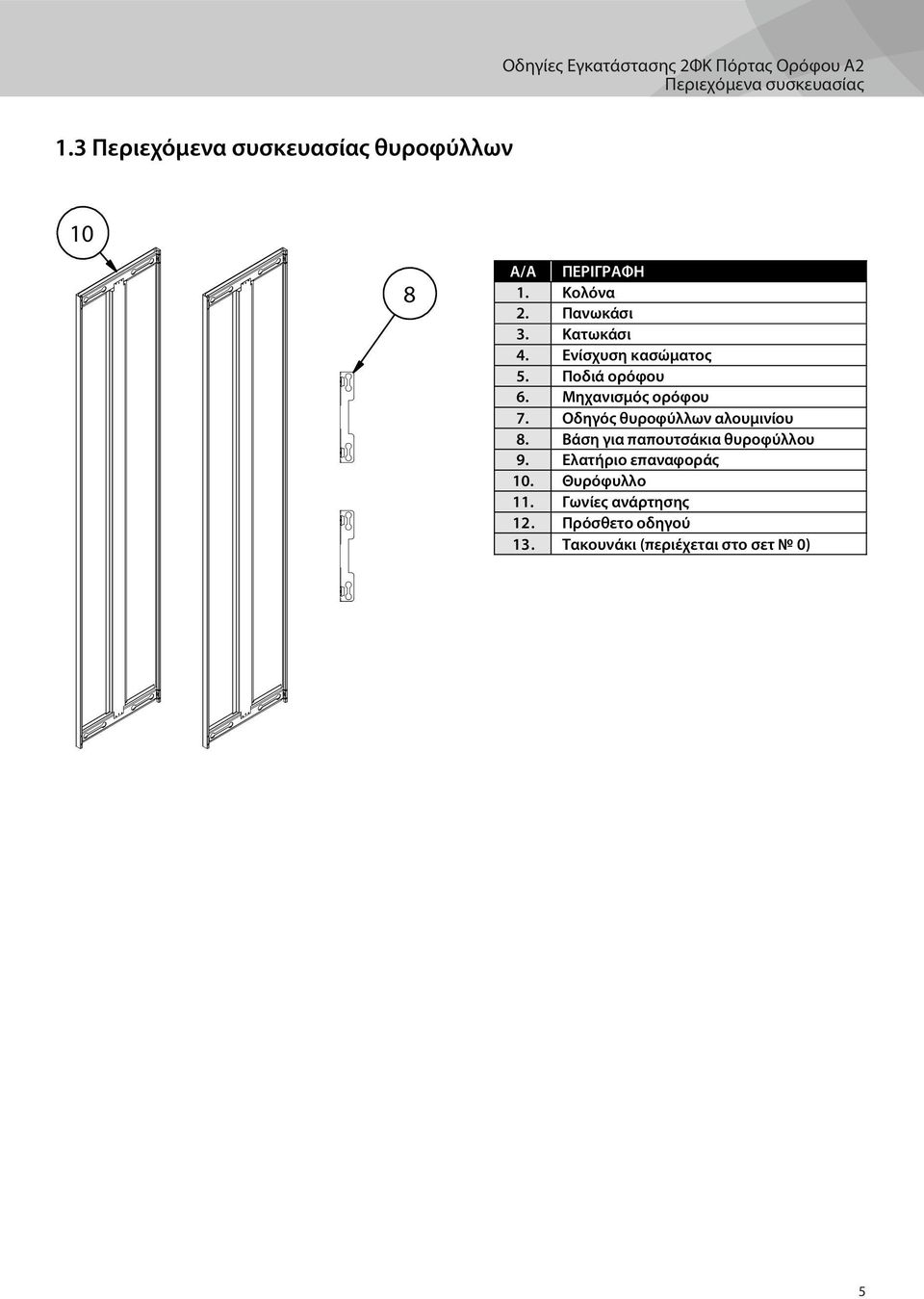

5 Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2 Περιεχόμενα συσκευασίας 1.3 Περιεχόμενα συσκευασίας θυροφύλλων 10 8 A/A ΠΕΡΙΓΡΑΦΗ 1. Κολόνα 2. Πανωκάσι 3. Κατωκάσι 4. Ενίσχυση κασώματος 5. Ποδιά ορόφου 6. Μηχανισμός ορόφου 7. Οδηγός θυροφύλλων αλουμινίου 8. Βάση για παπουτσάκια θυροφύλλου 9. Ελατήριο επαναφοράς 10. Θυρόφυλλο 11. Γωνίες ανάρτησης 12. Πρόσθετο οδηγού 13. Tακουνάκι (περιέχεται στο σετ 0) 5

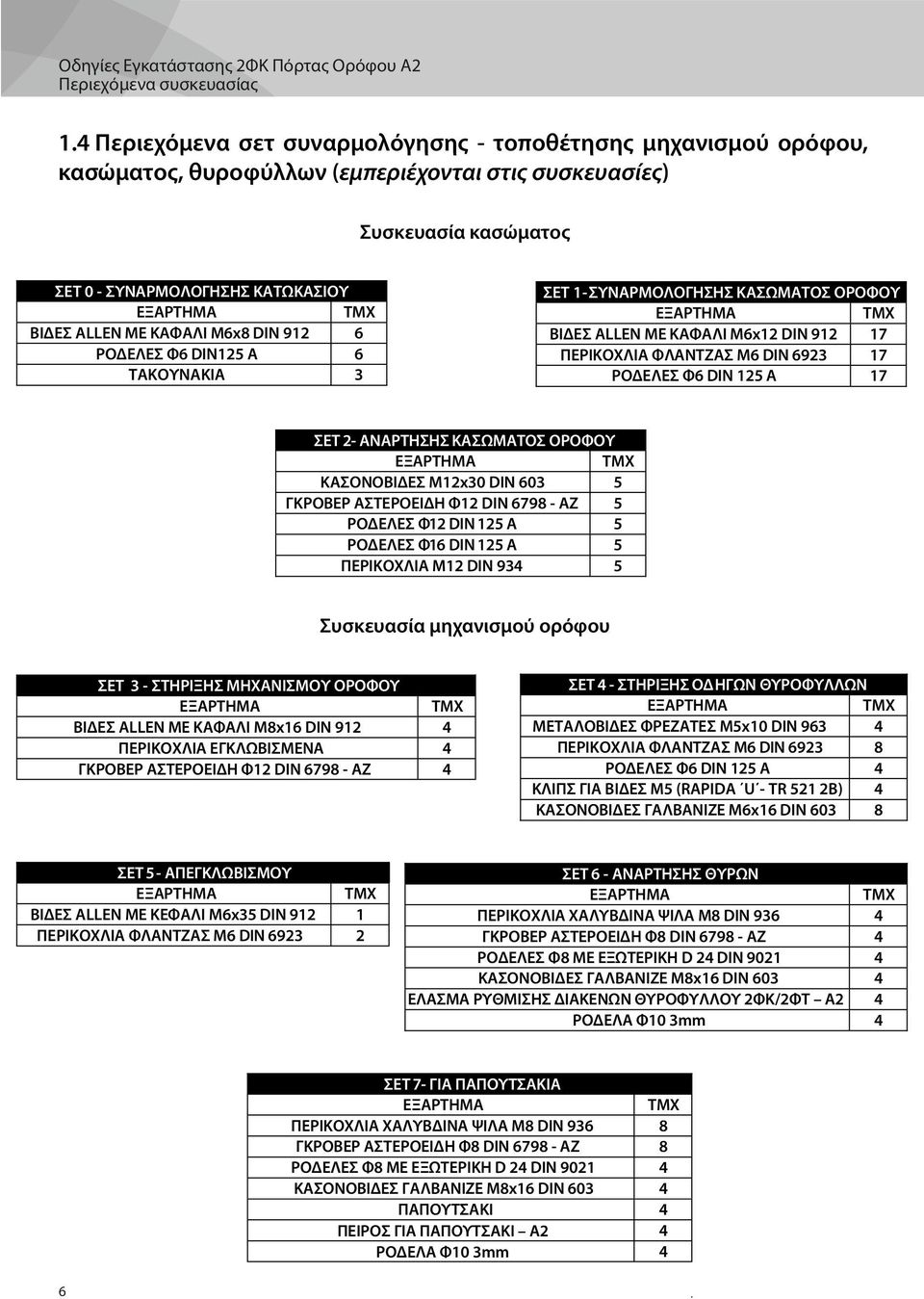

6 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Περιεχόμενα συσκευασίας 1.4 Περιεχόμενα σετ συναρμολόγησης - τοποθέτησης μηχανισμού ορόφου, κασώματος, θυροφύλλων (εμπεριέχονται στις συσκευασίες) Συσκευασία κασώματος ΣΕΤ 0 - ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΤΩΚΑΣΙΟΥ ΕΞΑΡΤΗΜΑ ΤΜΧ ΒΙΔΕΣ ALLEN ΜΕ ΚΑΦΑΛΙ Μ6x8 DIN ΡΟΔΕΛΕΣ Φ6 DIN125 Α 6 ΤΑΚΟΥΝΑΚΙΑ 3 ΣΕΤ 1- ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΣΩΜΑΤΟΣ ΟΡΟΦΟΥ ΕΞΑΡΤΗΜΑ ΤΜΧ ΒΙΔΕΣ ALLEN ΜΕ ΚΑΦΑΛΙ Μ6x12 DIN ΠΕΡΙΚΟΧΛΙΑ ΦΛΑΝΤΖΑΣ Μ6 DIN ΡΟΔΕΛΕΣ Φ6 DIN 125 Α 17 ΣΕΤ 2- ΑΝΑΡΤΗΣΗΣ ΚΑΣΩΜΑΤΟΣ ΟΡΟΦΟΥ ΕΞΑΡΤΗΜΑ ΤΜΧ ΚΑΣΟΝΟΒΙΔΕΣ Μ12x30 DIN ΓΚΡΟΒΕΡ ΑΣΤΕΡΟΕΙΔΗ Φ12 DIN ΑΖ 5 ΡΟΔΕΛΕΣ Φ12 DIN 125 Α 5 ΡΟΔΕΛΕΣ Φ16 DIN 125 Α 5 ΠΕΡΙΚΟΧΛΙΑ Μ12 DIN Συσκευασία μηχανισμού ορόφου ΣΕΤ 3 - ΣΤΗΡΙΞΗΣ ΜΗΧΑΝΙΣΜΟΥ ΟΡΟΦΟΥ ΕΞΑΡΤΗΜΑ ΤΜΧ ΒΙΔΕΣ ALLEN ΜΕ ΚΑΦΑΛΙ Μ8x16 DIN ΠΕΡΙΚΟΧΛΙΑ ΕΓΚΛΩΒΙΣΜΕΝΑ 4 ΓΚΡΟΒΕΡ ΑΣΤΕΡΟΕΙΔΗ Φ12 DIN ΑΖ 4 ΣΕΤ 4 - ΣΤΗΡΙΞΗΣ ΟΔΗΓΩΝ ΘΥΡΟΦΥΛΛΩΝ ΕΞΑΡΤΗΜΑ ΤΜΧ ΜΕΤΑΛΟΒΙΔΕΣ ΦΡΕΖΑΤΕΣ Μ5x10 DIN ΠΕΡΙΚΟΧΛΙΑ ΦΛΑΝΤΖΑΣ Μ6 DIN ΡΟΔΕΛΕΣ Φ6 DIN 125 Α 4 ΚΛΙΠΣ ΓΙΑ ΒΙΔΕΣ Μ5 (RAPIDA U - TR 521 2B) 4 ΚΑΣΟΝΟΒΙΔΕΣ ΓΑΛΒΑΝΙΖΕ Μ6x16 DIN ΣΕΤ 5- ΑΠΕΓΚΛΩΒΙΣΜΟΥ ΕΞΑΡΤΗΜΑ ΤΜΧ ΒΙΔΕΣ ALLEN ΜΕ ΚΕΦΑΛΙ Μ6x35 DIN ΠΕΡΙΚΟΧΛΙΑ ΦΛΑΝΤΖΑΣ Μ6 DIN ΣΕΤ 6 - ΑΝΑΡΤΗΣΗΣ ΘΥΡΩΝ ΕΞΑΡΤΗΜΑ ΤΜΧ ΠΕΡΙΚΟΧΛΙΑ ΧΑΛΥΒΔΙΝΑ ΨΙΛΑ Μ8 DIN ΓΚΡΟΒΕΡ ΑΣΤΕΡΟΕΙΔΗ Φ8 DIN ΑΖ 4 ΡΟΔΕΛΕΣ Φ8 ΜΕ ΕΞΩΤΕΡΙΚΗ D 24 DIN ΚΑΣΟΝΟΒΙΔΕΣ ΓΑΛΒΑΝΙΖΕ Μ8x16 DIN ΕΛΑΣΜΑ ΡΥΘΜΙΣΗΣ ΔΙΑΚΕΝΩΝ ΘΥΡΟΦΥΛΛΟΥ 2ΦΚ/2ΦT A2 4 ΡΟΔΕΛΑ Φ10 3mm 4 ΣΕΤ 7- ΓΙΑ ΠΑΠΟΥΤΣΑΚΙΑ ΕΞΑΡΤΗΜΑ ΤΜΧ ΠΕΡΙΚΟΧΛΙΑ ΧΑΛΥΒΔΙΝΑ ΨΙΛΑ Μ8 DIN ΓΚΡΟΒΕΡ ΑΣΤΕΡΟΕΙΔΗ Φ8 DIN ΑΖ 8 ΡΟΔΕΛΕΣ Φ8 ΜΕ ΕΞΩΤΕΡΙΚΗ D 24 DIN ΚΑΣΟΝΟΒΙΔΕΣ ΓΑΛΒΑΝΙΖΕ Μ8x16 DIN ΠΑΠΟΥΤΣΑΚΙ 4 ΠΕΙΡΟΣ ΓΙΑ ΠΑΠΟΥΤΣΑΚΙ A2 ΡΟΔΕΛΑ Φ10 3mm 4 4 6

7 Συναρμολόγηση κασώματος

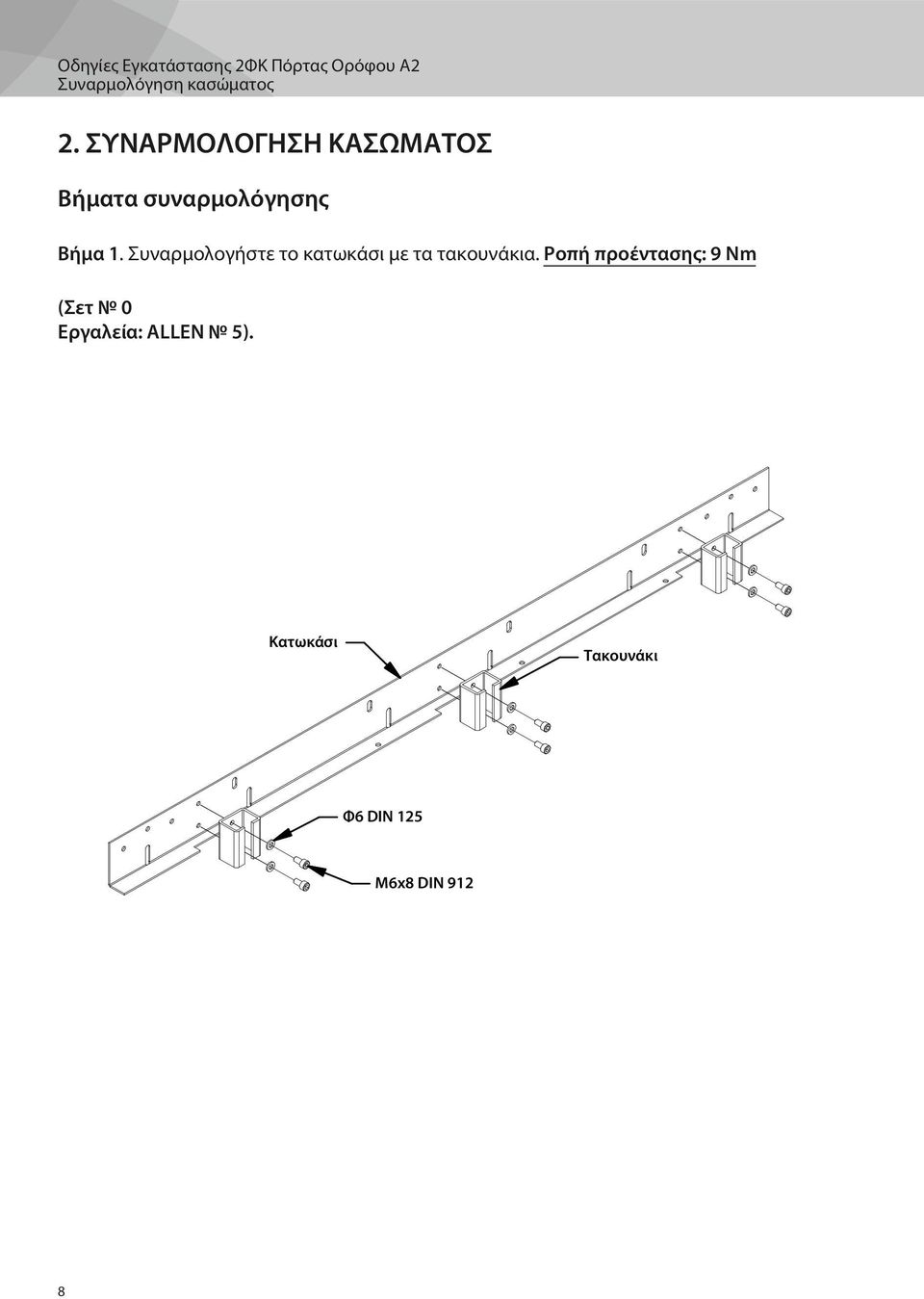

8 Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2 Συναρμολόγηση κασώματος 2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΣΩΜΑΤΟΣ Βήματα συναρμολόγησης Βήμα 1. Συναρμολογήστε το κατωκάσι με τα τακουνάκια. Ροπή προέντασης: 9 Nm (Σετ 0 Εργαλεία: ALLEN 5). Κατωκάσι Τακουνάκι Φ6 DIN 125 M6x8 DIN 912 8

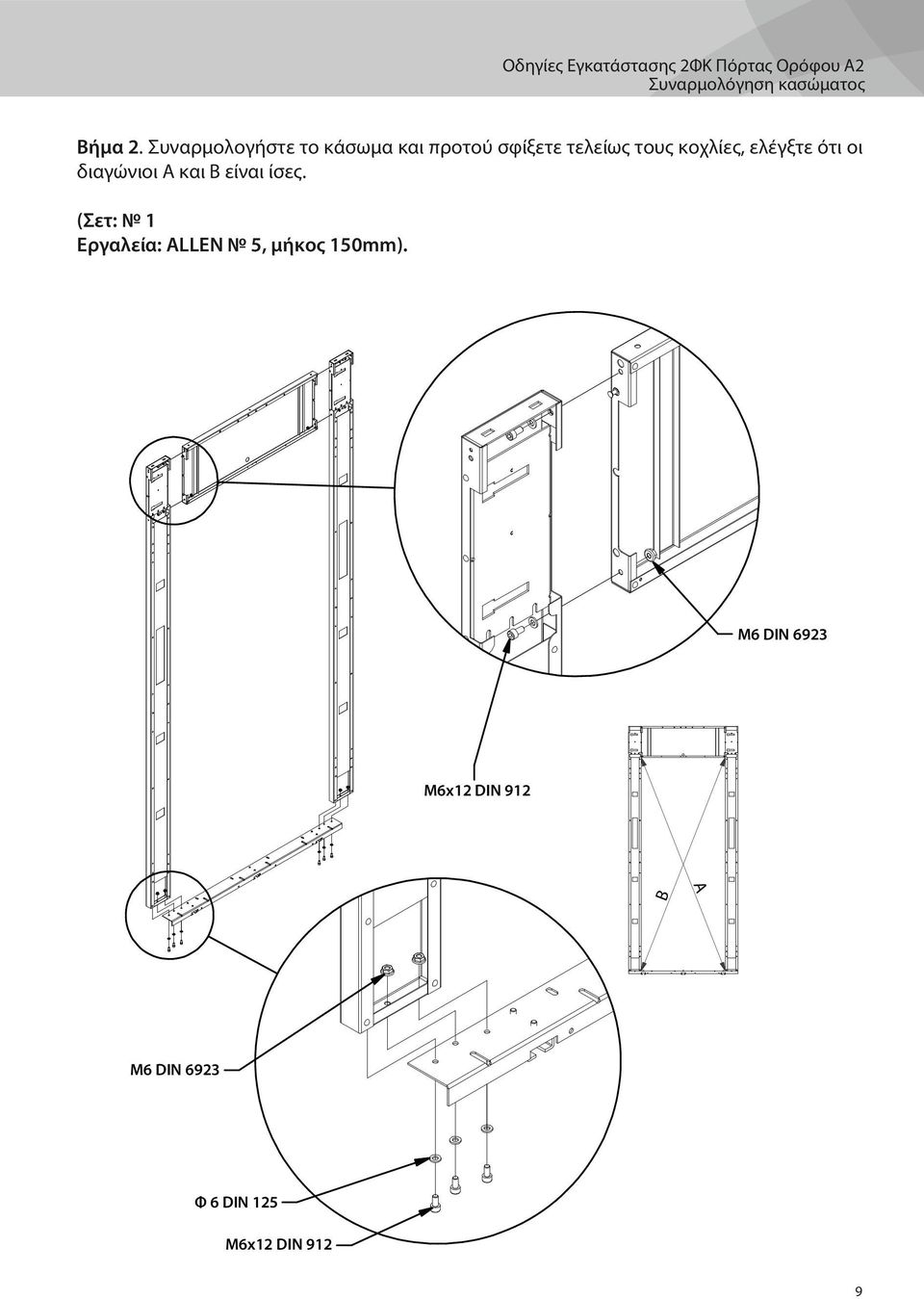

9 B A Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2 Συναρμολόγηση κασώματος Βήμα 2. Συναρμολογήστε το κάσωμα και προτού σφίξετε τελείως τους κοχλίες, ελέγξτε ότι οι διαγώνιοι Α και Β είναι ίσες. (Σετ: 1 Εργαλεία: ALLEN 5, μήκος 150mm). M6 DIN 6923 M6x12 DIN 912 M6 DIN 6923 Φ 6 DIN 125 M6x12 DIN 912 9

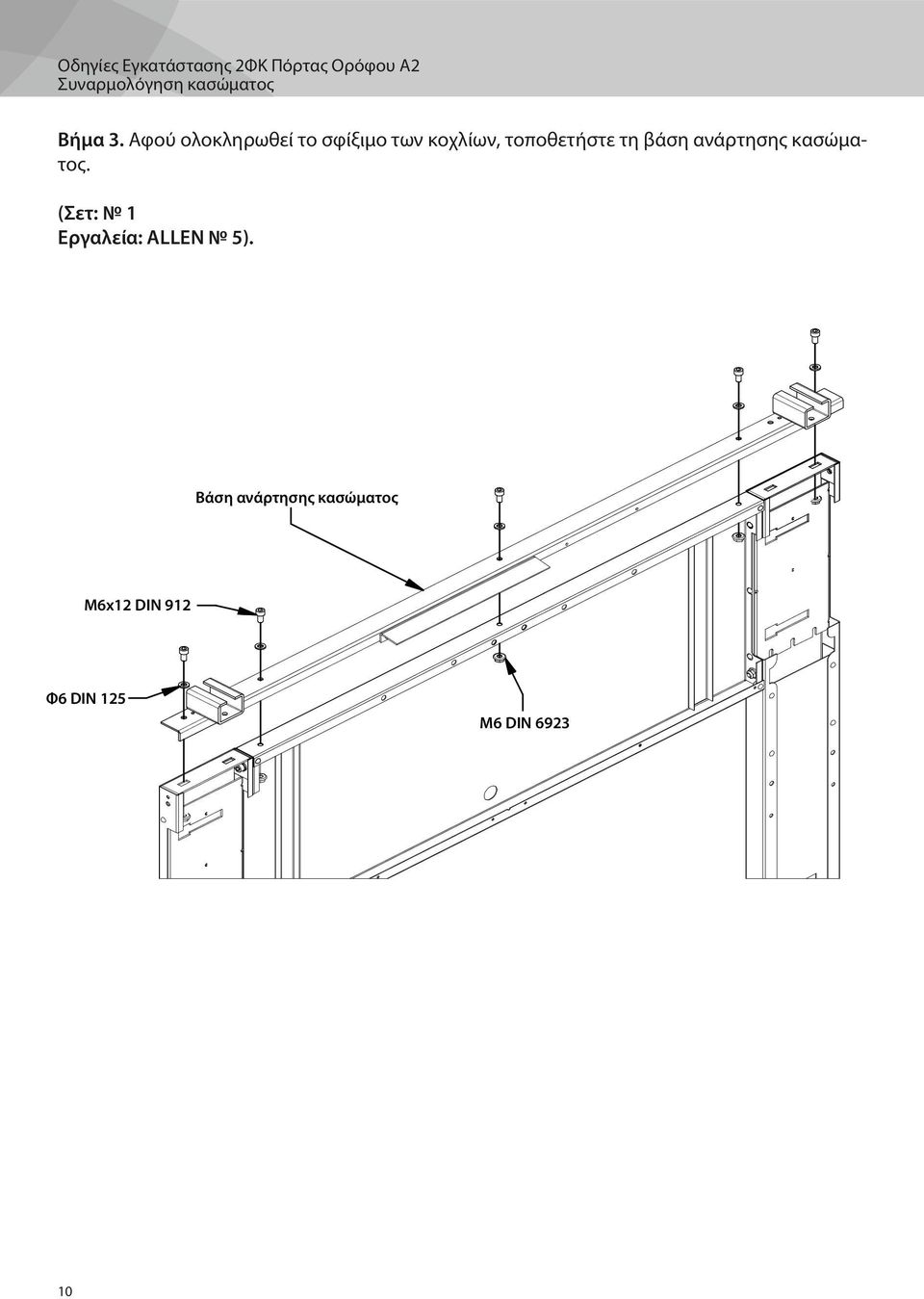

10 Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2 Συναρμολόγηση κασώματος Βήμα 3. Αφού ολοκληρωθεί το σφίξιμο των κοχλίων, τοποθετήστε τη βάση ανάρτησης κασώματος. (Σετ: 1 Εργαλεία: ALLEN 5). Βάση ανάρτησης κασώματος M6x12 DIN 912 Φ6 DIN 125 M6 DIN

11 Ανάρτηση κασώματος

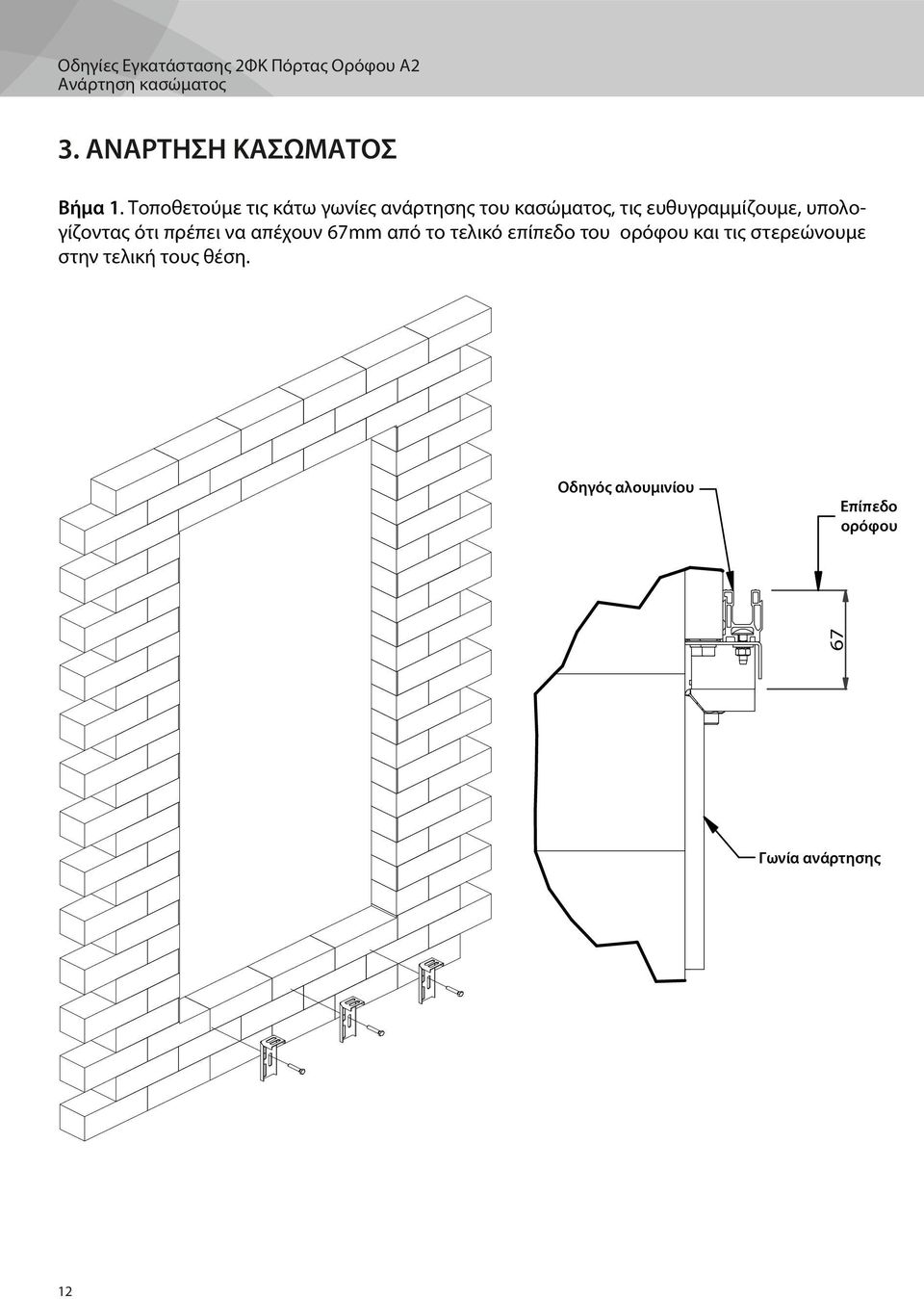

12 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Ανάρτηση κασώματος 3. ΑΝΑΡΤΗΣΗ ΚΑΣΩΜΑΤΟΣ Βήμα 1. Τοποθετούμε τις κάτω γωνίες ανάρτησης του κασώματος, τις ευθυγραμμίζουμε, υπολογίζοντας ότι πρέπει να απέχουν 67mm από το τελικό επίπεδο του ορόφου και τις στερεώνουμε στην τελική τους θέση. Οδηγός αλουμινίου Eπίπεδο ορόφου 67 Γωνία ανάρτησης 12

13 Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2 Ανάρτηση κασώματος Βήμα 2. Περάστε τους κοχλίες στις γωνίες και στη συνέχεια τοποθετήστε το κάσωμα πάνω στις γωνίες, περνώντας τα τακουνάκια κάτω από τις ροδέλες. Κατόπιν σφίξετε ελαφρώς τους κοχλίες και ευθυγραμμίστε πρόχειρα σύμφωνα με τα ράμματα. (Σετ: 2 Εργαλεία: Γερμ. κλειδί 19) Μ12x30 DIN 603 Φ16 DIN 125 Φ12 DIN 125 Φ12 DIN 6797 Φ12 DIN 934 Ροδέλα Φ16 Κατωκάσι Το τακουνάκι περνά ανάμεσα από τη ροδέλα και τη γωνία! 13

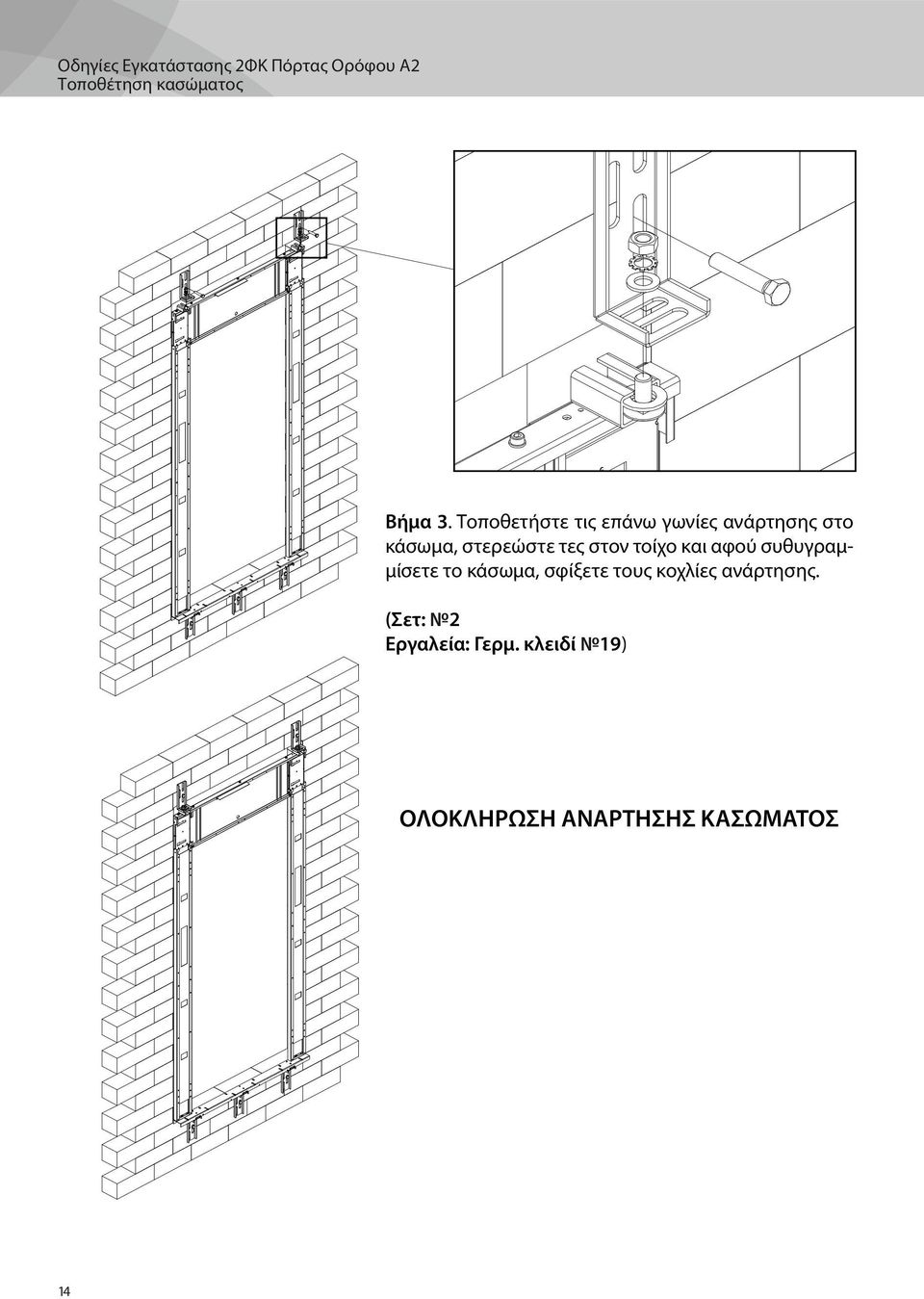

14 Οδηγίες Εγκατάστασης 2ΦK Πόρτας Ορόφου A2 Τοποθέτηση κασώματος Βήμα 3. Τοποθετήστε τις επάνω γωνίες ανάρτησης στο κάσωμα, στερεώστε τες στον τοίχο και αφού συθυγραμμίσετε το κάσωμα, σφίξετε τους κοχλίες ανάρτησης. (Σετ: 2 Εργαλεία: Γερμ. κλειδί 19) ΟΛΟΚΛHΡΩΣΗ ΑΝΑΡΤΗΣΗΣ ΚΑΣΩΜΑΤΟΣ 14

15 Τοποθέτηση μηχανισμού ορόφου

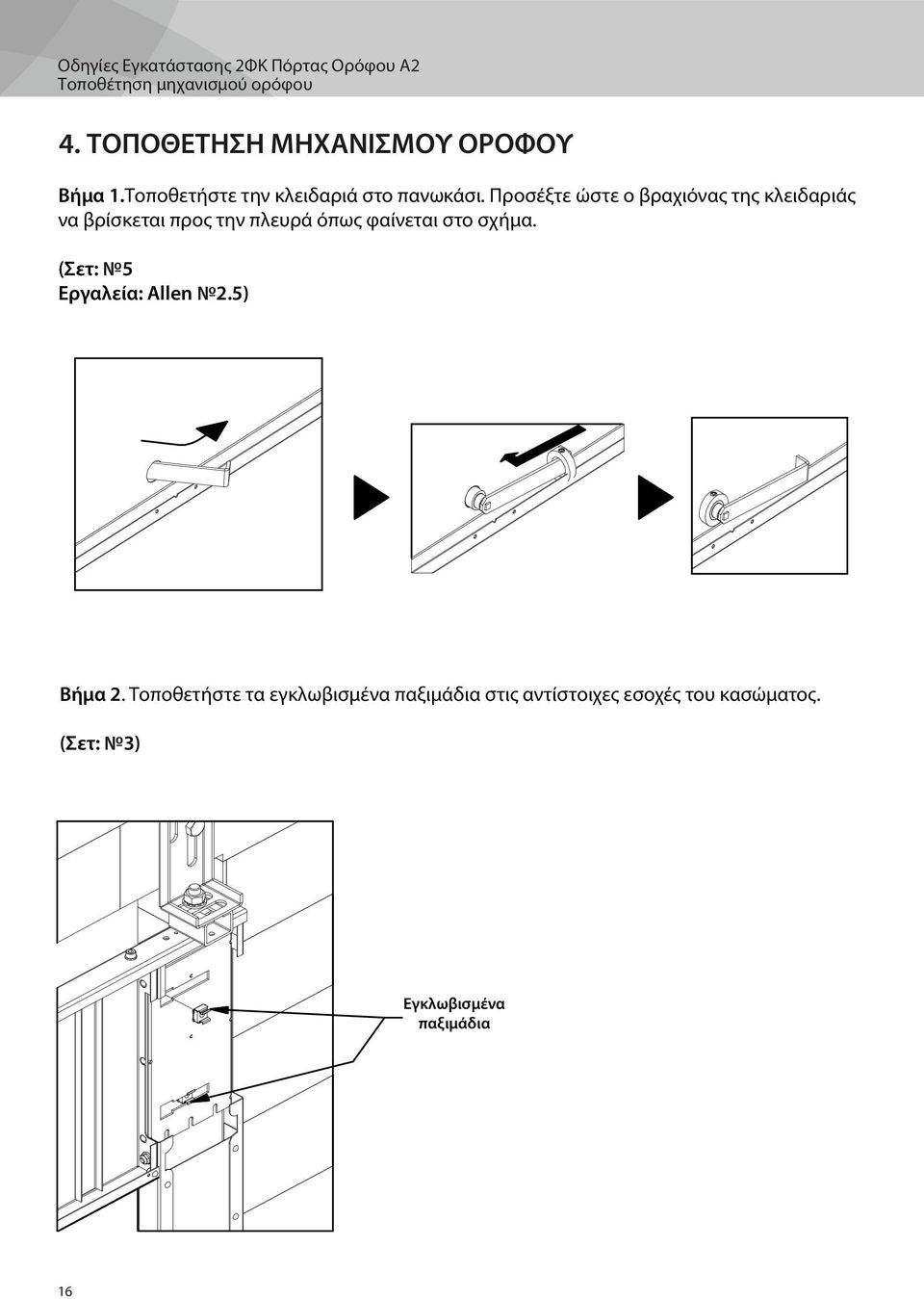

16 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Τοποθέτηση μηχανισμού ορόφου 4. ΤΟΠΟΘΕΤΗΣΗ ΜΗΧΑΝΙΣΜΟΥ ΟΡΟΦΟΥ Βήμα 1.Τοποθετήστε την κλειδαριά στο πανωκάσι. Προσέξτε ώστε ο βραχιόνας της κλειδαριάς να βρίσκεται προς την πλευρά όπως φαίνεται στο σχήμα. (Σετ: 5 Εργαλεία: Allen 2.5) Βήμα 2. Τοποθετήστε τα εγκλωβισμένα παξιμάδια στις αντίστοιχες εσοχές του κασώματος. (Σετ: 3) Εγκλωβισμένα παξιμάδια 16

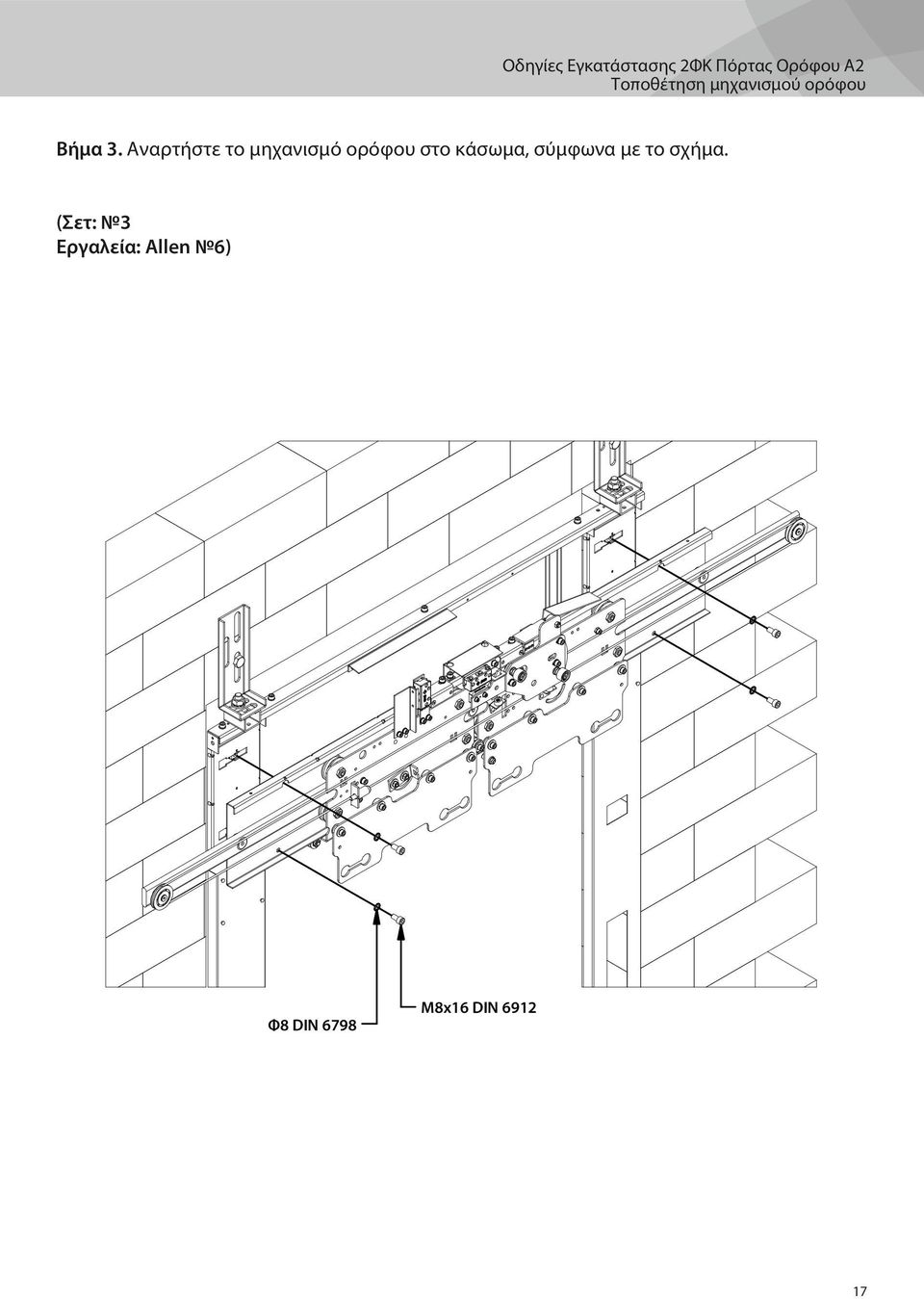

17 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Τοποθέτηση μηχανισμού ορόφου Βήμα 3. Αναρτήστε το μηχανισμό ορόφου στο κάσωμα, σύμφωνα με το σχήμα. (Σετ: 3 Εργαλεία: Allen 6) Φ8 DIN 6798 M8x16 DIN

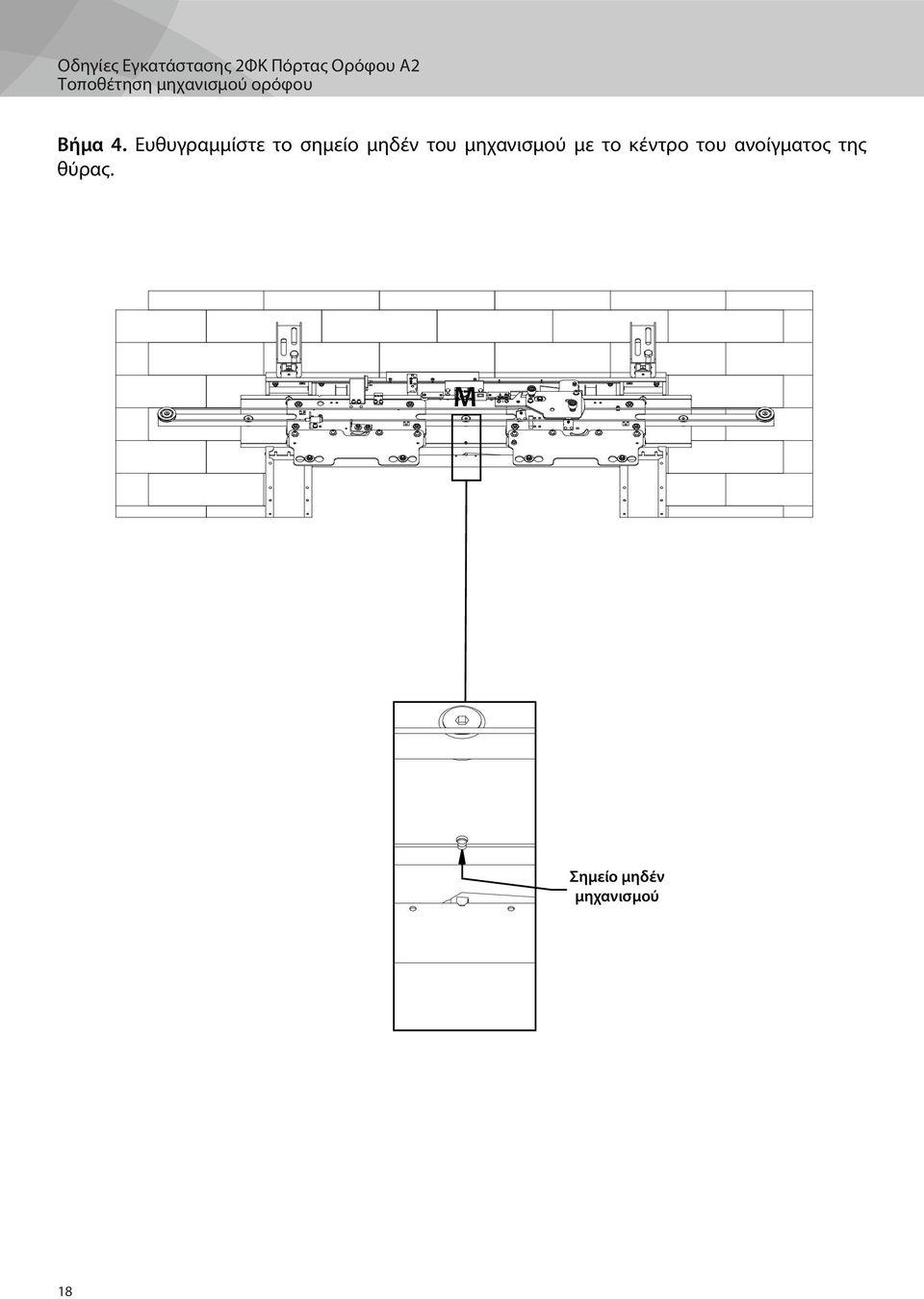

18 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Τοποθέτηση μηχανισμού ορόφου Βήμα 4. Ευθυγραμμίστε το σημείο μηδέν του μηχανισμού με το κέντρο του ανοίγματος της θύρας. Μ Σημείο μηδέν μηχανισμού 18

19 Τοποθέτηση SILL και πρόσθετου οδηγού

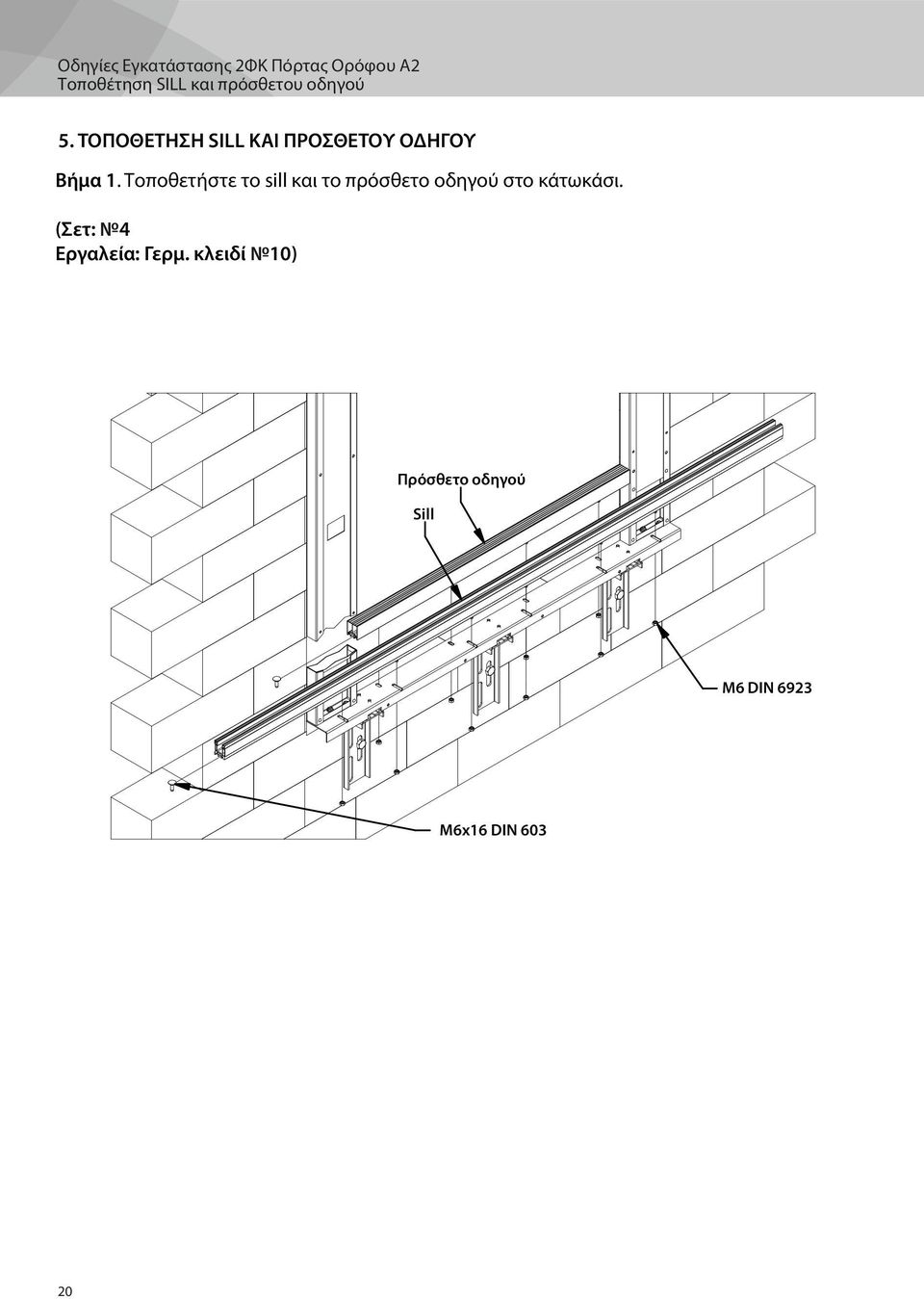

20 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Τοποθέτηση SILL και πρόσθετου οδηγού 5. ΤΟΠΟΘΕΤΗΣΗ SILL ΚΑΙ ΠΡΟΣΘΕΤΟΥ ΟΔΗΓΟΥ Βήμα 1. Τοποθετήστε το sill και το πρόσθετο οδηγού στο κάτωκάσι. (Σετ: 4 Εργαλεία: Γερμ. κλειδί 10) Πρόσθετο οδηγού Sill M6 DIN 6923 Μ6x16 DIN

21 Τοποθέτηση ελατηρίου επαναφοράς

22 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Τοποθέτηση ελατηρίου επαναφοράς 6. ΤΟΠΟΘΕΤΗΣΗ ΕΛΑΤΗΡΙΟΥ ΕΠΑΝΑΦΟΡΑΣ Τοποθετήστε τη βίδα αγκίστρωσης του ελατηρίου με τη βοήθεια των δύο περικοχλίων στη μεσαία εγκοπή της κολόνας του κασώματος, όπως φαίνεται στο σχήμα, προσέχοντας να μην προεξέχει πάνω από 27mm! Κατόπιν τοποθετήστε το ελατήριο και ελέγξτε τη λειτουργία του (Σετ 5 Εργαλεία: Allen 5, Γερμ. κλειδί 10) Θέσεις βιδών αγκίστρωσης ελατηρίου επαναφοράς Προσοχή! Η βίδα συγκράτησης ελατηρίου τοποθετείτε στην κεντρική εγκοπή 27 Βίδες αγκίστρωσης ελατηρίου επαναφοράς 22

23 Τοποθέτηση θυροφύλλων

24 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Τοποθέτηση θυροφύλλων 7. ΤΟΠΟΘΕΤΗΣΗ ΘΥΡΟΦΥΛΛΩΝ Βήμα 1. Προσυναρμολογήστε τους κοχλίες ανάρτησης των θυροφύλλων με τα αντίστοιχα περικόχλια και ροδέλες. (Σετ: 6) M8x13 DIN 603 Φ8 DIN 9021 Φ8 DIN 6798 M8 DIN 936 Βήμα 2. Αναρτήστε τα θυρόφυλλα στα φορεία, περνώντας τις βίδες ανάρτησης και φροντίζοντας η θέση των ροδελών να είναι αυτή που φαίνεται στο σχήμα. (Σετ: 6 Εργαλεία: Γερμ. κλειδί 13) Φορείο Φ8 DIN Βάση ανάρτησης θυροφύλλου

25 Οδηγίες Εγκατάστασης 2ΦΚ Αυτόματης Πόρτας Ορόφου A2 Τοποθέτηση θυροφύλλων Βήμα 3. Συναρμολογήστε τη βάση με τα παπουτσάκια και τοποθετήστε τη στο θυρόφυλλο, χρησιμοποιώντας τις βίδες ανάρτησης όπως ακριβώς και στην ανάρτηση του θυροφύλλου στο μηχανισμό. (Σετ: 7 Εργαλεία: Γερμ. κλειδί 13) Μ8 DIN 936 Βάση παπουτσιών Παπουτσάκι 25

26 Ρύθμιση θυροφύλλων

27 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Ρύθμιση θυροφύλλων 8. ΡΥΘΜΙΣΗ ΘΥΡΟΦΥΛΛΩΝ Μετατόπιση θυροφύλλου προς τον όροφο. Έλασμα ρύθμισης (τελική θέση) Β Β C Έλασμα ρύθμισης διακενού C Για την ρύθμιση των διακενών μεταξύ των θυροφύλλων και του κασώματος, χρησιμοποιήστε τα ελάσματα ρύθμισης διακενών σύμφωνα με τα σχήματα. (Σετ: 7) 28

28 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Ρύθμιση θυροφύλλων Μετατόπιση θυροφύλλου προς το φρεάτιο. Έλασμα ρύθμισης θυροφύλλου 29

29 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Ρύθμιση θυροφύλλων Διάκενα μεταξύ θυροφύλλων 3~5 3~5 Διάκενo μεταξύ SILL και θυροφύλλου 30

30 Τοποθέτηση ποδιάς προστασίας ορόφου

31 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Τοποθέτηση ποδιάς προστασίας ορόφου 9. ΤΟΠΟΘΕΤΗΣΗ ΠΟΔΙΑΣ ΠΡΟΣΤΑΣΙΑΣ ΟΡΟΦΟΥ Τοποθετείστε τα κλιπς για βίδες Μ5 από το σετ 4, στις αντίστοιχες θέσεις των 4 μεγάλων οπών της ποδιάς και κατόπιν αναρτήστε την ποδιά όπως στο σχήμα. (Σετ: 4 Εργαλεία: Ίσιο κατσαβίδι) Μ5x10 DIN

32 Ρύθμιση μανδάλωσης

33 Οδηγίες Εγκατάστασης 2ΦΚ Πόρτας Ορόφου A2 Ρύθμιση μανδάλωσης 10. ΡΥΘΜΙΣΗ ΜΑΝΔΑΛΩΣΗΣ Βίδες στερέωσης βάσης ράουλων +5mm Βήμα 1. Πλάγια ρύθμιση των ράουλων της μανδάλωσης. Τα ράουλα μετακινούνται δεξιά-αριστερά χαλαρώνοντας τους τρείς κοχλίες στήριξης της βάσης τους, που έχει δυνατότητα μετακίνησης ως 5 mm δεξιά η αριστερά. (Εργαλεία: Allen 4) Περικόχλιο ασφάλισης ράουλο Βήμα 2. Ρύθμιση απόστασης ράουλων από μανδάλωση. Χαλαρώνετε το περικόχλιο ασφάλισης και ρυθμίζετε τη θέση του ράουλου με τον κοχλία ρύθμισης. Ξανασφίγγετε το περικόχλιο. (Εργαλεία: Allen 4, Γερμ. κλειδί 13) Κοχλίας ρύθμισης ράουλων 34

34 Έδρα / Εργοστάσιο ΒΙ.ΠΕ. Σερρών Σέρρες Tηλ.: Fax: Γραφεία Αθήνας / Έκθεση Λ. Τατοΐου 327, Αχαρνές Αθήνα Tηλ.: Fax: Γραφεία Θεσσαλονίκης/ Έκθεση Ιατρού Γωγούση 8, Ν. Ευκαρπία Θεσσαλονίκη Tηλ.: Fax:
