1 ø 7 2 ø 3 2 ø 0 5 ø 3 6 auto ATTIX 995-0H/M SD XC Type 22 Οδηγίες λειτουργίας A

2 Περιεχόμενα 1 Σημαντικές υποδείξεις ασφάλειας 2 Περιγραφή 3 Πριν από τη θέση σε λειτουργία 4 Χειρισμός/ λειτουργία 5 Τομείς εφαρμογής και μέθοδοι εργασίας 6 Μετά από την εργασία 7 Συντήρηση 8 Παραμέληση βλάβων 9 Διάφορα Στοιχεία χειρισμού εδίο χειρισμού Συναρμολόγηση συσκευής Αφαίρεση εξαρτημάτων από τη συσκευασία 1) Χειρισμός Τοποθέτηση σάκου φίλτρου ασφαλείας Τοποθέτηση σάκου απόσυρσης Συνδέσεις Ηλεκτρική σύνδεση Ενεργοποίηση συσκευής Διακόπτης I-0-II Επιτήρηση παροχής όγκου Ακουστικό προειδοποιητικό σήμα Καθαρισμός στοιχείου φίλτρου Τεχνικές εργασίας Αναρρόφηση ξηρών υλικών Αναρρόφηση υγρών Απενεργοποίηση και φύλαξη αναρροφητήρα Σχέδιο συντήρησης Εργασίες συντήρησης Ελεγχος αντιστατικών ακροδεκτών Άδειασμα δοχείου ακαθαρσιών Αντικατάσταση σάκου απορριμμάτων Αντικατάσταση σάκου φίλτρου ασφάλειας Αντικατάσταση στοιχείου φίλτρου "H" Αλλαγή φίλτρου παροχής αέρα μοτέρ Ανακύκλωση μηχανής Εγγύηση Έλεγχοι Δήλωση συμμόρφωσης Ε.Ε Τεχνικά δεδομένα Εξαρτήματα ) MAK = Μέγιστη συγκέντρωση θέσης εργασίας 1

3 1 Σημαντικές υποδείξεις ασφάλειας Σήμανση υποδείξεων Πριν θέσετε σε λειτουργία τη συσκευή, διαβάστε οπωσδήποτε το έντυπο αυτό και διαφυλάξτε το σε προσιτό μέρος για μελλοντική χρήση. ΚΙΝΔΥΝΟΣ Κίνδυνος, ο οποίος προκαλεί άμεσα σοβαρούς και ανεπανόρθωτους τραυματισμούς ή και θάνατο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος, ο οποίος ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς ή και θάνατο. ΠΡΟΣΟΧΗ Κίνδυνος, ο οποίος ενδέχεται να προκαλέσει ελαφρούς τραυματισμούς ή υλικές ζημιές. Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα, τα οποία έχουν εκπαιδευτεί σχετικά με το χειρισμό αι έχουν ρητή εντολή για το χειρισμό να λειτουργεί μόνο υπό επίβλεψη δεν επιτρέπεται να χρησιμοποιείται από παιδιά Το προσωπικό χειρισμού της συσκευής πρέπει να πληροφορείται πριν από την εργασία τα εξής: χειρισμό συσκευής κινδύνους που προκύπτουν κατά την αναρρόφηση ορισμένων υλικών ορθή απομάκρυνση αναρροφημένων υλικών 1. Πρέπει να αποφεύγεται κάθε επικίνδυνος τρόπος εργασίας. 2. Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο. 3. Στις ακόλουθες περιπτώσεις απενεργοποιείτε τη συσκευή και αποσυνδέετε το βύσμα από την ηλεκτρική πρίζα: - πριν από καθάρισμα και συντήρηση - πριν από την αντικατάσταση εξαρτημάτων - πριν από τον εξοπλισμό της συσκευής - σε περίπτωση δημιουργίας αφρών ή διαρροής υγρών Η χρήση της μηχανής υπόκειται στους ισχύοντες εθνικούς κανονισμούς. Παράλληλα με τις οδηγίες λειτουργίας και τους ισχύοντες και δεσμευτικούς κανονισμούς στη χώρα χρήσης για την πρόληψη ατυχημάτων, πρέπει να τηρούνται και οι αναγνωρισμένοι κανόνες ασφαλούς εργασίας. Χρήση σύμφωνα με τους κανονισμούς της συσκευής Από το 1997 ισχύει μία νέα οδηγία σχετικά με σκόνες που προκαλούν προβλήματα υγείας και των συσκευών αναρρόφησής τους. Η οδηγία ρυθμίζεται σε IEC (σε παγκόσμιο επίπεδο) και σε EN (σε ευρωπαϊκό επίπεδο). 2 1) MAK = Μέγιστη συγκέντρωση θέσης εργασίας

4 Κατηγορία σκόνης M (μέση). Σε αυτή την κατηγορία για σκόνες συγκαταλέγονται οι σκόνες με τιμές MAK 1) > 0,1 mg/m³ καθώς και οι σκόνες ξύλου. Οι αναρροφητήρες αυτής της κατηγορίας σκόνης ελέγχονται ως συνολική συσκευή. Ο μέγιστος συντελεστής διαπερατότητας ανέρχεται σε 0,1%, η απόσυρση πρέπει να πραγματοποιείται χωρίς σκόνη. Κατηγορία σκόνης H (υψηλή). Σε αυτή την κατηγορία για σκόνες συγκαταλέγονται οι σκόνες με τιμές MAK 1), όλες οι καρκινογόνες σκόνες και οι σκόνες, οι οποίες κατηγορούνται ότι προκαλούν προβλήματα υγείας. Οι αναρροφητήρες αυτής της κατηγορίας σκόνης ελέγχονται ως συνολική συσκευή. Ο μέγιστος συντελεστής διαπερατότητας ανέρχεται σε 0,005%, η απόσυρση πρέπει να πραγματοποιείται χωρίς σκόνη. ΤΑ ΜΗΧΑΝΗΜΑΤΑ ΠΟΥ ΠΡΟΚΕΙΤΑΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗ- ΘΟΥΝ ΣΤΗ ΖΩΝΗ 22 ΧΑΡΑΚΤΗΡΙΖΟΝΤΑΙ ΩΣ ΑΝΑΡΡΟ- ΦΗΤΗΡΕΣ ΤΥΠΟΥ 22. Τα μηχανήματα αυτά ενδέχεται να χρησιμοποιηθούν για αναρρόφηση σκόνης των κατηγοριών L, M ή H. Η ζώνη 22 ορίζεται ως περιβάλλον όπου παραμένουν εύφλεκτες σκόνες μόνο για μικρό χρονικό διάστημα (π.χ. λιγότερο από 10 ώρες το χρόνο). Τα μηχανήματα τύπου 22 είναι κατάλληλα για χρήση ως αναρροφητήρες σκόνης. Ολοι οι αναρροφητήρες ασφάλειας πρέπει να διαθέτουν διάταξη επιτήρησης παροχής όγκου, για να διασφαλίζεται με τον τρόπο αυτό η ελάχιστη ταχύτητα αέρα της τάξης των Vmin = 20 m/s. Ο αναρροφητήρας ATTIX 995-0H/M SD XC Type 22 είναι κατάλληλος για να αναρροφά: Μη αναφλέξιμα υγρά (σημείο ανάφλεξης 55 C ή υψηλότερο). Πριονίδι και σκόνες επικίνδυνες για την υγεία, συμπεριλαμβάνοντας σκόνες με τιμές OEL, καρκινογόνες σκόνες και σκόνες που περιέχουν μικρόβια και παθογόνους οργανισμούς. Εύφλεκτη, ξηρή σκόνη στη Ζώνη 22. Η ηλεκτρική σκούπα ATTIX 995-0H/M SD XC Type 22 διαθέτει επίσης και την έγκριση για την αφαίρεση του αμιάντου (TRGS 519). Προβαίνετε σε τακτικό καθαρισμό προκειμένου να μη συσσωρεύεται σκόνη στη συσκευή. Η συσκευή επιτρέπεται να χρησιμοποιηθεί για αναρρόφηση, μόνο εφόσον έχει διασφαλιστεί το γεγονός ότι δεν μπορούν να αναρροφηθούν δραστικές πηγές ανάφλεξης. Αγώγιμες μονάδες αναρρόφησης, π.χ. απορροφητήρες σε μηχανήματα και αγώγιμα εξαρτήματα μηχανημάτων επεξεργασίας, π.χ. συσκευές προστατευτικής τάξης II, που δεν είναι γειωμένα μέσω της συσκευής, πρέπει προς αποφυγή ηλεκτροστατικών φορτίσεων να 1) MAK = Μέγιστη συγκέντρωση θέσης εργασίας 3

5 γειωθούν αλλού. Η συσκευή δεν είναι κατάλληλη για αναρρόφηση σε μηχανήματα επεξεργασίας εν λειτουργία, που μπορεί να παράγουν πηγές ανάφλεξης. Κατά το ξεσκόνισμα πρέπει να υπάρχει επαρκής βαθμός ανανέωσης αέρα στο χώρο, εφόσον ο μολυσμένος αέρας από τη συσκευή επιστρέφει στο χώρο (στο σημείο αυτό λάβετε υπόψη σας τους εθνικούς ισχύοντες στην περίπτωσή σας κανονισμούς). Η συσκευή είναι κατάλληλη για την επαγγελματική χρήση, όπως π.χ. σε Ξενοδοχεία, Σχολεία, Νοσοκομεία, Εργοστάσια, Καταστήματα, Γραφεία, Καταστήματα, ενοικίασης Κάθε άλλη χρήση της μηχανής θεωρείται ως μη προβλεπόμενη. Για βλάβες που οφείλονται σε μη προβλεπόμενη χρήση της μηχανής, δεν φέρει καμία ευθύνη ο κατασκευαστής. Στα πλαίσια της προβλεπόμενης χρήσης ανήκει και η τήρηση των όρων συντήρησης και λειτουργίας που προδιαγράφει ο κατασκευαστής. Μεταφορά 1. Πριν από τη μεταφορά, κλείστε όλες τις ασφάλειες του δοχείου συλλογής ακαθαρσιών. 2. Κλείστε και τους δύο συνδέσμους εισαγωγής στο δοχείο συλλογής ακαθαρσιών με πώματα. 3. Απαγορεύεται η ανατροπή της συσκευής, όταν βρίσκεται υγρό μέσα στο δοχείο συλλογής ακαθαρσιών. 4. Απαγορεύεται η ανύψωση συσκευής με άγκιστρα γερανού. Αποθήκευση 1. Αποθηκεύετε τη συσκευή σε ξηρό χώρο και προστατευμένη από παγετούς. Ηλεκτρική σύνδεση 1. Σας προτείνουμε να συνδέσετε τη συσκευή μέσω διακόπτη ασφάλειας. 2. Κατά παίρνοντας την εύφλεκτη σκόνη στη ζώνη 22, οι γραμμές επέκτασης, οι συζεύξεις και οι προσαρμοστές δεν πρέπει να χρησιμοποιηθούν. 3. Βύσματα και συνδέσεις καλωδίων ηλεκτρικής σύνδεσης και καλωδίων επιμήκυνσης πρέπει να είναι αδιάβροχα. 4 1) MAK = Μέγιστη συγκέντρωση θέσης εργασίας

6 Καλώδια επιμήκυνσης 1. Ως αγωγό επιμήκυνσης χρησιμοποιείτε μόνο εξοπλισμό που αναφέρει ο κατασκευαστής ή άλλον εξοπλισμό υψηλής ποιότητας. 2. Σε περίπτωση χρήσης αγωγού επιμήκυνσης λάβετε υπόψη σας τις ελάχιστες τιμές διατομής αγωγού: Μήκος καλωδίου Διατομή < 16 A < 25 A Έως 20 m 1,5 mm 2 2,5 mm 2 20 έως 50 m 2,5 mm 2 4,0 mm 2 Συντήρηση, καθαρισμός και επισκευή τις παρακάτω εργασίες προσέξτε ώστε να μην σηκώνεται άχρηστη σκόνη. Φοράτε αναπνευστική μάσκα Ρ2. ΠΡΟΣΟΧΗ! Κατά την εξυγίανση αμίαντου φοράτε επιπλέον στεγανή φόρμα εργασίας. Διεξάγετε μόνο τις εργασίες συντήρησης που περιγράφονται στις οδηγίες λειτουργίας. Πριν από τον καθαρισμό και την συντήρηση της συσκευής πρέπει να απομακρύνεται το βύσμα! Η μεταχείριση της συσκευής κατά τη συντήρηση και τον καθαρισμό πρέπει να είναι τέτοια, ώστε να μην επιφυλάσσει κινδύνους στο προσωπικό συντήρησης και σε άλλα άτομα. Στο χώρο συντήρησης 1. χρησιμοποιήστε τον εξοπλισμό αναγκαστικού εξαερισμού που σας παραδίδεται 2. φοράτε προστατευτική στολή 3. καθαρίστε το χώρο συντήρησης με τέτοιο τρόπο ώστε να μην υπάρχουν επικίνδυνα υλικά στο περιβάλλον Προτού απομακρύνετε τη συσκευή από το χώρο που επιβαρύνεται από επικίνδυνα υλικά 1. αναρροφήστε το εξωτερικό της συσκευής, καθαρίστε τη σκουπίζοντάς τη ή τοποθετήστε τη συσκευή σε στεγανή συσκευασία 2. με τον τρόπο αυτό αποφεύγεται η μεταφορά επικίνδυνης σκόνης που έχει συσσωρευτεί Μετά από χρήση σε περιοχή μολυσμένη με αμίαντο, η μηχανή πρέπει να καθαριστεί από αρμόδιο πρόσωπο σύμφωνα με τις οδηγίες TRGS ) MAK = Μέγιστη συγκέντρωση θέσης εργασίας 5

7 Κατά τις εργασίες συντήρησης και επιδιόρθωσης πρέπει όλα τα λερωμένα μέρη, τα οποία δεν μπόρεσαν να καθαριστούν ικανοποιητικά 1. να συσκευάζονται σε στεγανούς σάκους 2. να αποσύρονται σύμφωνα με τις ισχύουσες διατάξεις περί απόσυρσης Τουλάχιστον μία φορά τον χρόνο, ένας τεχνικός της Nilfisk-ALTO ή άλλο καταρτισμένο άτομο πρέπει να διενεργεί τεχνικό έλεγχο που να περιλαμβάνει τα φίλτρα, τη στεγανότητα σε αέρα και τα χεριστήρια. Σύμφωνα με τις οδηγίες AA , συσκευές της κατηγορίας H πρέπει να ελέγχονται μία φορά ετησίως ως προς την αποτελεσματικότητά τους στο φιλτράρισμα. Αν η απόδοση του φίλτρου δεν ικανοποιεί τις απαιτήσεις για την κατηγορία σκόνης H, το φίλτρο πρέπει να αντικατασταθεί και το νέο φίλτρο να ελεγχθεί σύμφωνα με τις οδηγίες AA ) MAK = Μέγιστη συγκέντρωση θέσης εργασίας

8 Πηγές κινδύνων Ηλεκτρικό σύστημα ΚΙΝΔΥΝΟΣ Ηλεκτροπληξία λόγω ελαττωματικού αγωγού σύνδεσης με το ηλεκτρικό δίκτυο. Η επαφή με έναν ελαττωματικό αγωγό σύνδεσης με το ηλεκτρικό δίκτυο ενδέχεται να προκαλέσει σοβαρούς ή και θανατηφόρους τραυματισμούς. 1. Μην προκαλείτε βλάβες στο καλώδιο ηλεκτρικής σύνδεσης (π.χ. με σύνθλιψη, τέντωμα ή πάτημα). 2. Τοποθετήστε έτσι τη συσκευή ώστε να είναι εύκολη η πρόσβαση του ηλεκτρικού βύσματος. 3. Πριν από την περαιτέρω λειτουργία της συσκευής αναθέστε στην υπηρεσία Σέρβις της Nilfisk-Alto ή σε εξειδικευμένο ηλεκτρολόγο να προβεί σε αντικατάσταση του ελαττωματικού αγωγού σύνδεσης με το ηλεκτρικό δίκτυο. ΚΙΝΔΥΝΟΣ Εξαρτήματα που βρίσκονται υπό ηλεκτρική τάση στο επάνω μέρος της ηλεκτρικής σκούπας. Η επαφή με εξαρτήματα που βρίσκονται υπό ηλεκτρική τάση προκαλεί σοβαρούς ή θανατηφόρους τραυματισμούς. 1. Δεν επιτρέπεται ποτέ ο ψεκασμός του επάνω μέρους της ηλεκτρικής σκούπας με νερό. ΠΡΟΣΟΧΗ Βλάβες λόγω ακατάλληλης τάσης ηλεκτρικού δικτύου. Η συσκευή ενδέχεται να πάθει βλάβη, σε περίπτωση που συνδεθεί σε ακατάλληλη τάση ηλεκτρικού δικτύου. 1. Σιγουρευτείτε ότι η τάση που αναφέρεται στην πινακίδα τύπου της συσκευής είναι ίδια με την τοπική ηλεκτρική τάση. Αναρρόφηση υγρών ΠΡΟΣΟΧΗ Αναρρόφηση υγρών. Εξαιτίας της κατασκευαστικής δομής οι συσκευές με αποθετικό δοχείο (SD) δεν διαθέτουν αυτόματο έλεγχο στάθμης πλήρωσης. Υπάρχει κίνδυνος βλάβης της συσκευής εξαιτίας υπερπλήρωσης ή βλάβης εξαιτίας εκροής του αναρροφημένου υγρού. 1. Δεν επιτρέπεται η αναρρόφηση άνω των 40 λίτρων κάθε φορά. 2. Απενεργοποιείτε τη συσκευή και αδειάζετε το δοχείο ακαθαρσιών. 7

9 Επικίνδυνα υλικά ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνα υλικά. Η αναρρόφηση επικίνδυνων υλικών ενδέχεται να προκαλέσει σοβαρούς ή θανατηφόρους τραυματισμούς. 1. Απαγορεύεται η αναρρόφηση των παρακάτω υλικών: - καυτά αντικείμενα (αναμμένα τσιγάρα, καύτρες, κ.τ.λ.) - εύφλεκτα, εκρηκτικά, επιθετικά υγρά (π.χ. βενζίνη, διαλυτικά, οξέα, αλκάλια, κ.τ.λ.) - μείγματα εύφλεκτων μορίων σκόνης με υγρά - επικίνδυνες εκρήξεως ή ισοδύναμες ουσίες σύμφωνα με 1 του κώδικα εκρηκτικών - Καύσιμες σκόνες με εξαιρετικά χαμηλή ελάχιστη ενέργεια ανάφλεξης ME < 1 mj (έχετε υπόψη σας τους εθνικούς πρόσθετους κανονισμούς) - Σκόνη που περιέχει αντιδραστικές ουσίες ή σκόνη με μεγάλη δυνατότητα δέσμευσης οξυγόνου ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για σκόνη που περιέχει τιτάνιο και μαγνήσιο ισχύουν πρόσθετες απαιτήσεις, συμβουλευτείτε τις τοπικές αρχές εργατικού δυναμικού ή τον κατασκευαστή της σκούπας. Εφαρμογή για εξυγίανση αμίαντου ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για την αναρρόφηση αμίαντου ή προϊόντος αναρρόφησης που περιέχει αμίαντο: 1. Χρησιμοποιείτε την ηλεκτρική σκούπα ATTIX 995-0H/M SD XC Type Χρησιμοποιείτε λάστιχο αναρρόφησης με διάμετρο 36 mm. Βεβαιωθείτε ότι κλείνετε ερμητικά μέσα σε πλαστικούς σάκους τη συσκευή και τα μέρη που κινδυνεύουν από μόλυνση (λάστιχο, σωλήνας χειρός, ακροφύσια κ.τ.λ.), για να διασφαλίσετε προστασία έναντι της σκόνης κατά τη μεταφορά της συσκευής και των μερών αυτών. Απαγορεύεται η περαιτέρω χρήση του αναρροφητήρα αμίαντου μετά την εφαρμογή του σε προστατευόμενη περιοχή σύμφωνα με τον κανονισμό TRGS 519, σε καλούμενο λευκό τομέα. Επιτρέπονται εξαιρέσεις του κανόνα αυτού, εφόσον ο αναρροφητήρας αμίαντου απολυμανθεί πλήρως από ειδικό, σύμφωνα με τον κανονισμό TRGS 519 αρ. 2.7 (δήλ. όχι μόνο το εξωτερικό περίβλημα, αλλά και π.χ. ο χώρος ψυχρού αέρα, οι χώροι τοποθέτησης ηλεκτρικών μέσων λειτουργίας, τα ίδια τα μέσα λειτουργίας κ.τ.λ.). Κατά την αναρρόφηση σκονών που περιέχουν αμίαντο ο καθαρισμένος αέρας δεν επιτρέπεται να επιστρέφει στο χώρο εργασίας. Για την απαγωγή του αποβαλλόμενου αέρα χρησιμοποιείτε τον προσαρμογέα αποβαλλόμενου αέρα και ένα λάστιχο με μέγιστο μήκος 4 m και ονομαστικό εύρος τουλάχιστον 50 mm. 8

10 Ανταλλακτικά και εξαρτήματα ΠΡΟΣΟΧΗ Ανταλλακτικά και εξαρτήματα. Για να πάρει την εύφλεκτη σκόνη στη ζώνη 22: Μόνο εξαρτήματα χρήσης που πιστοποιούνται από τον κατασκευαστή του τύπου 22 τη μηχανή. Η χρήση άλλων εξαρτημάτων μπορεί να προκαλέσει τον κίνδυνο της έκρηξης. Η χρήση μη γνησίων ανταλλακτικών και εξαρτημάτων ενδέχεται να επηρεάσει αρνητικά την ασφάλεια της συσκευής. 1. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και εξαρτήματα της εταιρίας Nilfisk-Alto. 2. Χρησιμοποιήστε μόνο τις ψήκτρες που σας παραδόθηκαν μαζί με τη συσκευή ή τις ψήκτρες που περιγράφονται στις οδηγίες λειτουργίας. Άδειασμα δοχείου ακαθαρσιών ΠΡΟΣΟΧΗ Υλικά αναρρόφησης επικίνδυνα για το περιβάλλον. Τα υλικά αναρρόφησης ενδέχεται να προκαλέσουν κίνδυνο για το περιβάλλον. 1. Αποσύρετε τα υλικά που έχουν αναρροφηθεί σύμφωνα με τους νομικούς κανονισμούς. 9

11 2 Περιγραφή 2.1 Στοιχεία χειρισμού auto

12 1 Λαβή πρόωσης 2 Ανοιγμα εξόδου αέρα 3 Aνοιγμα αναρρόφησης για φρέσκο αέρα / Φίλτρο παροχής αέρα μοτέρ 4 Κλέμες ασφάλισης 5 Λαβή για αφαίρεση του δοχείου ακαθαρσιών 6 Περιστρεφόμενος βραχίονας για απόθεση του δοχείου ακαθαρσιών 7 Στήριγμα ακροφυσίου δαπέδου 8 Τροχός οδήγησης με φρένο 9 Δοχείο ακαθαρσιών 10 Στόμιο σύνδεσης "H" 11 Στόμιο σύνδεσης "M" 12 Λαβή περιτύλιξης καλωδίου τροφοδοσίας 13 Διακόπτης "I-0-II" 1) 14 Ρύθμιση διαμέτρου σωλήνα 15 Στήριγμα αξεσουάρ 2.2 εδίο χειρισμού ATTIX 995-0H/M SD XC Type 22 11

13 3 Πριν από τη θέση σε λειτουργία 3.1 Συναρμολόγηση συσκευής Αφαίρεση εξαρτημάτων από τη συσκευασία 1) A A 1. Αφαιρέστε τη συσκευή και τα εξαρτήματα από τη συσκευασία. 2. Το βύσμα σύνδεσης δεν επιτρέπεται να έχει συνδεθεί με την ηλεκτρική πρίζα. 3. Εφαρμόστε τα φρένα ακινητοποίησης (A) στους δύο τροχούς οδήγησης. B B 4. Ανοίξτε τις ασφάλειες (B) και αφαιρέστε το επάνω τμήμα της συσκευής. 5. Αφαιρέστε τα εξαρτήματα (C) από το δοχείο ακαθαρσιών και από τη συσκευασία. C 12

14 3.1.2 Χειρισμός Ανάλογα με την επικινδυνότητα των προς αναρρόφηση σκονών πρέπει η συσκευή να εξοπλιστεί με ανάλογα φίλτρα: Είδος εργασίας Ακίνδυνες σκόνες Μη καρκινογόνες σκόνες με τιμές MAK > 0,1 mg/m³ (λάβετε υπόψη σας τους συμπληρωματικούς κανονισμούς της εκάστοτε χώρας) Σκόνη ξύλου Εκρηκτική σκόνη, τάξης έκρηξης St1,St2,St3 στη ζώνη 22 Ολες οι σκόνες με τιμές MAK Σκόνη ξύλου Εκρηκτική σκόνη, τάξης έκρηξης St1,St2,St3 στη ζώνη 22 Ολες οι σκόνες με τιμές MAK Σκόνη ξύλου Εκρηκτική σκόνη, τάξης έκρηξης St1,St2,St3 στη ζώνη 22 Ολες οι σκόνες με τιμές MAK Σκόνη ξύλου Εκρηκτική σκόνη, τάξης έκρηξης St1,St2,St3 στη ζώνη 22 Σάκος φίλτρου/σάκος απόσυρσης Σάκος απόσυρσης (5 τεμάχια) Αρ. παραγγελίας Σάκος φίλτρου ασφάλειας (5 τεμάχια) Αρ. παραγγελίας Στοιχείο φίλτρου H Αρ. παραγγελίας Φίλτρο παροχής αέρα μοτέρ TYPE 22 Αρ. παραγγελίας Πριν από την αναρρόφηση σκονών με τιμές MAK: 1. Ελέγξτε αν βρίσκονται στη θέση τους όλα τα φίλτρα και αν έχουν τοποθετηθεί σωστά. 2. Μη χρησιμοποιείτε συσκευή αναρρόφησης με βλάβες ή ελλιπείς αντιστατικ ούς ακροδέκτες. Κίνδυνος έκρηξης λόγω στατικής αποφόρτισης σε εκρηκτική ατμόσφαιρα. 3. Η διάμετρος λάστιχου πρέπει να συμφωνεί με τη διάμετρο λάστιχου αναρρόφησης. 4. Ενώ το μοτέρ βρίσκεται σε λειτουργία κρατήστε σταθερό το λάστιχο αναρρόφησης. Σε περίπτωση που η ταχύτητα αέρα μέσα στο λάστιχο αναρρόφησης πέσει κάτω από 20 m/s, ηχεί ένα ακουστικό, προειδοποιητικό σήμα για λόγους ασφάλειας Τοποθέτηση σάκου φίλτρου ασφαλείας A A 1. Το βύσμα σύνδεσης δεν επιτρέπεται να έχει συνδεθεί με την ηλεκτρική πρίζα. 2. Εφαρμόστε τα φρένα ακινητοποίησης (A) στους δύο τροχούς οδήγησης. 13

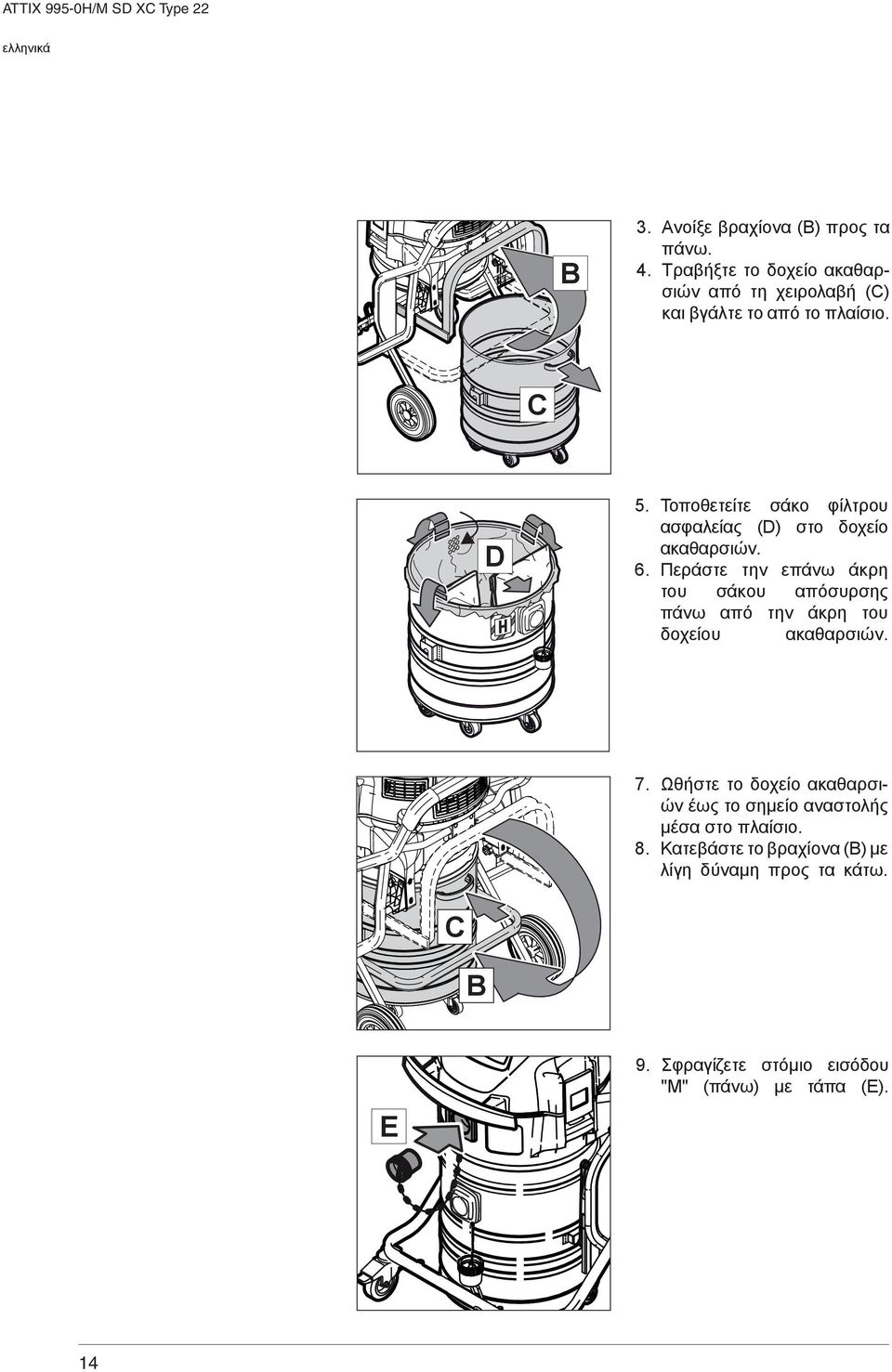

15 B 3. Ανοίξε βραχίονα (B) προς τα πάνω. 4. Τραβήξτε το δοχείο ακαθαρσιών από τη χειρολαβή (C) και βγάλτε το από το πλαίσιο. C D 5. Τοποθετείτε σάκο φίλτρου ασφαλείας (D) στο δοχείο ακαθαρσιών. 6. Περάστε την επάνω άκρη του σάκου απόσυρσης πάνω από την άκρη του δοχείου ακαθαρσιών. 7. Ωθήστε το δοχείο ακαθαρσιών έως το σημείο αναστολής μέσα στο πλαίσιο. 8. Κατεβάστε το βραχίονα (B) με λίγη δύναμη προς τα κάτω. C B E 9. Σφραγίζετε στόμιο εισόδου "M" (πάνω) με τάπα (E). 14

16 10. Συνδέετε σωλήνα αναρρόφησης (F) στο στόμιο εισόδου "H" (κάτω). F Τοποθέτηση σάκου απόσυρσης A 1. Το βύσμα σύνδεσης δεν επιτρέπεται να έχει συνδεθεί με την ηλεκτρική πρίζα. 2. Εφαρμόστε τα φρένα ακινητοποίησης (A) στους δύο τροχούς οδήγησης. A B 3. Ανοίξε βραχίονα (B) προς τα πάνω. 4. Τραβήξτε το δοχείο ακαθαρσιών από τη χειρολαβή (C) και βγάλτε το από το πλαίσιο. C D 5. Τοποθετήστε σάκο απόσυρσης (D) στο δοχείο ακαθαρσιών. 6. Περάστε την επάνω άκρη του σάκου απόσυρσης πάνω από την άκρη του δοχείου ακαθαρσιών. 15

17 7. Ωθήστε το δοχείο ακαθαρσιών έως το σημείο αναστολής μέσα στο πλαίσιο. 8. Κατεβάστε το βραχίονα (B) με λίγη δύναμη προς τα κάτω. C B 9. Σφραγίζετε στόμιο εισόδου "Η" (κάτω) με τάπα (E). E F 10. Συνδέετε σωλήνα αναρρόφησης (F) στο στόμιο εισόδου "Μ" (πάνω). 16

18 4 Χειρισμός/ λειτουργία 4.1 Συνδέσεις Ηλεκτρική σύνδεση Βεβαιώστε ότι η τάση που αναφέρετε στην πινακίδα τύπου του αναρροφητήρα συμφωνεί με την τάση του ηλεκτρικού δικτύου. 1. Προσέξτε ώστε ο αναρροφητήρας να είναι απενεργοποιημένος. 2. Εισάγετε το βύσμα του ηλεκτρικού αγωγού σε μία πρίζα που έχει εγκατασταθεί σύμφωνα με τις προδιαγραφές. 4.2 Ενεργοποίηση συσκευής Διακόπτης I-0-II Η διάμετρος σωλήνα καθώς και η ρύθμιση διαμέτρου σωλήνα αναρρόφησης πρέπει να βρίσκονται σε συμφωνία: Θέση διακόπτη Λειτουργία Μειωμένη I ισχύς αναρρόφησης 0 A Εκτός us II Μέγιστη ισχύς αναρρόφησης ø27 ø32 ø36 ø38 ø50 ø27 ø32 ø36 ø38 ø Επιτήρηση παροχής όγκου Πριν από την απορρόφηση/ αναρρόφηση σκονών με τιμές ΜΑΚ: 1. Ελέγξτε αν υπάρχουν όλα τα φίλτρα και αν εφαρμόζονται κατάλληλα. 2. Κρατήστε κλειστό το σωλήνα αναρρόφησης σε μοτέρ αναρρόφησης, το οποίο βρίσκεται σε λειτουργία. Μετά από 1 περίπου δευτερόλεπτο σημαίνει ακουστικό προειδοποιητικό σήμα. 4.4 Ακουστικό προειδοποιητικό σήμα Σε περίπτωση που η ταχύτητα αέρα σε σωλήνα αναρρόφησης πέσει κάτω από τα 20 m/s, σημαίνει ακουστικό προειδοποιητικό σήμα για λόγους ασφάλειας, βλέπε τμήμα Άρση βλαβών 17

19 4.5 Καθαρισμός στοιχείου φίλτρου Μόνο κατά την αναρρόφηση χωρίς πάνινο φίλτρο. 10 sec. Για να διασφαλιστεί η διαρκής υψηλή απόδοση αναρρόφησης καθαρίζεται αυτόματα το στοιχείο φίλτρου κατά την διάρκεια της λειτουργίας. Σε περίπτωση που το στοιχείο φίλτρου λερωθεί πολύ σας προτείνουμε πλήρη καθαρισμό: 1. Απενεργοποιήστε τον αναρροφητήρα. 2. Κλείστε τα ακροφύσια και την οπή σωλήνα αναρρόφησης με το χέρι. 3. Φέρτε τον διακόπτη στην θέση Ι και αφήστε τον αναρροφητήρα να λειτουργήσει για 10 περ. δευτερόλεπτα με κλειστή την οπή σωλήνα αναρρόφησης. 18

20 5 Τομείς εφαρμογής και μέθοδοι εργασίας ATTIX 995-0H/M SD XC Type Τεχνικές εργασίας Τα επιπλέον εξαρτήματα, τα ακροφύσια αναρρόφησης και οι σωλήνες αναρρόφησης έχουν την ικανότητα να ενισχύουν την απόδοση καθαρισμού και να διευκολύνουν την εργασία, εφόσον χρησιμοποιηθούν σωστά. Αποτελεσματικός καθαρισμός μπορεί να επιτευχθεί εφόσον ληφθούν υπόψη ορισμένες οδηγίες, σε συνδυασμό με την εμπειρία σας σε ορισμένους τομείς εφαρμογής. Εδώ θα βρείτε ορισμένες βασικές υποδείξεις Αναρρόφηση ξηρών υλικών Για την αναρρόφηση ξηρών, μη εύφλεκτων σκονών με τιμές ΜΑΚ πρέπει η διάμετρος σωλήνα αναρρόφησης να προσαρμοστεί στη θέση του διακόπτη συσκευής. Πριν από την αναρρόφηση ξηρών υλικών πρέπει να τοποθετηθεί στο δοχείο ένας σάκος απορριμμάτων (αρ. παραγγελίας βλέπε τμήμα Εξαρτήματα ). Με τον τρόπο αυτό απορρίπτεται απλά και υγιεινά το υλικό. Το φίλτρο είναι υγρό μετά την αναρρόφηση υγρών. Ένα υγρό στοιχείο φίλτρου φθείρεται εύκολα κατά την αναρρόφηση ξηρών υλικών. Για τον λόγο αυτό θα πρέπει το στοιχείο φίλτρου να πλυθεί και να στεγνώσει ή να αντικατασταθεί από άλλο, πριν από την αναρρόφηση ξηρών στοιχείων Αναρρόφηση υγρών ΠΡΟΣΟΧΗ! Δεν επιτρέπεται η αναρρόφηση εύφλεκτων υγρών. Πριν από την αναρρόφηση υγρών πρέπει να αποσυναρμολογηθεί εντελώς ο σάκος φίλτρου/ σάκος απορριμμάτων και να ελεγχθεί επίσης η λειτουργία του φλοτέρ 1) ή του περιοριστικό στάθμης νερού 1) Σας προτείνουμε την χρήση ξεχωριστού στοιχείου φίλτρου ή κόσκινου φίλτρου. Σε περίπτωση που σχηματιστεί αφρός, σταματήστε άμεσα την εργασία και αδειάστε το δοχείο. Για να μειωθεί ο σχηματισμός αφρού, χρησιμοποιήστε Foam Stop της εταιρείας Nilfisk-Alto (αρ. παραγγελίας βλέπε τμήμα Εξαρτήματα ). 19

21 ø 7 2 ø 3 2 ø 0 5 ø 3 6 ATTIX 995-0H/M SD XC Type 22 6 Μετά από την εργασία 6.1 Απενεργοποίηση και φύλαξη αναρροφητήρα 1. Μετά από την αναρρόφηση επικίνδυνων για την υγεία σκονών πρέπει να αναρροφηθεί εξωτερικά ο αναρροφητήρας. 2. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 3. Κλείστε και τους δύο συνδέσμους εισαγωγής στο δοχείο συλλογής ακαθαρσιών με πώματα. 4. Τυλίξτε τους ηλεκτρικούς αγωγούς και κρεμάστε τους στις συγκρατήσεις καλωδίου. 5. Αδειάστε το δοχείο, καθαρίστε τον αναρροφητήρα. 6. Μετά την αναρρόφηση υγρών: Απομακρύνετε το πάνω μέρος του αναρροφητήρα για να στεγνώσει το στοιχείου φίλτρου. 7. Τοποθετήστε τον αναρροφητήρα σε ξηρό χώρο, στον οποίο δεν υπάρχει κίνδυνος αναρμόδιας χρησιμοποίησης της συσκευής. 20

22 7 Συντήρηση 7.1 Σχέδιο συντήρησης Κατά την αλλαγή σάκου φίλτρου, σάκου απόσυρσης ή στοιχείου φίλτρου μετά την εργασία Ελεγχος αντιστατικών ακροδεκτών Άδειασμα δοχείου ακαθαρσιών Αντικατάσταση σάκου απορριμμάτων Αντικατάσταση σάκου φίλτρου ασφάλειας Αντικατάσταση στοιχείου φίλτρου "H" Αλλαγή φίλτρου παροχής αέρα μοτέρ σύμφωνα με τις ανάγκες 7.2 Εργασίες συντήρησης Ελεγχος αντιστατικών ακροδεκτών Μη χρησιμοποιείτε συσκευή αναρρόφησης με βλάβες ή ελλιπείς αντιστατικ ούς ακροδέκτες. Κίνδυνος έκρηξης λόγω στατικής αποφόρτισης σε εκρηκτική ατμόσφαιρα. 1. Ελεγχος αντιστατικώ ν ακροδεκτών για βλάβες, εάν χρειαστεί αντικαταστήστε μέσω Σέρβις Nilfi sk-alto. 21

23 7.2.2 Άδειασμα δοχείου 1. Απενεργοποιήστε συσκευή ακαθαρσιών και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Εφαρμόστε τα φρένα ακινητοποίησης (A) στους δύο A τροχούς οδήγησης. Για εκκένωση μετά από αναρρόφηση υγρών: Αφαιρέστε τον ενδιάμεσο δακτύλιο, διότι η πλήρης στεγανότητα διασφαλίζεται μόνο κατά τη λειτουργία αναρρόφησης Μετά την εκκένωση: Καθαρίστε την άκρη του δοχείου και τα στεγανοποιητικά στον ενδιάμεσο δακτύλιο και το επάνω τμήμα της συσκευής, πριν την επανατοποθέτησή τους. Σε περίπτωση ελαττώματος ή ακαθαρσιών στεγανοποιητικού ή αυλακώματος μειώνεται η ισχύς αναρρόφησης. Πριν επαναπροσαρμοστεί το λάστιχο αναρρόφησης: Καθαρίστε το στόμιο σύνδεσης και τη μούφα του λάστιχου. A C D B Αφαίρεση δοχείου ακαθαρσιών: 3. Ανοίξε βραχίονα (B) προς τα πάνω. 4. Τραβήξτε το δοχείο ακαθαρσιών από τη χειρολαβή (C) και βγάλτε το από το πλαίσιο. 5. Ανατρέψτε το περιεχόμενο αναρρόφησης: ΠΡΟΣΟΧΗ! Μετά την αναρρόφηση βαριών αντικειμένων δεν επιτρέπεται να σηκώσετε ποτέ μόνος το δοχείο ακαθαρσιών. Χρησιμοποιήστε τον διαθέσιμο ως εξάρτημα ανελκυστήρα FORKLIFT (D). 6. Τοποθετήστε τον ανελκυστήρα FORKLIFT με γερανό ή περονοφόρο ανυψωτικό όχημα πάνω από το δοχείο ακαθαρσιών. 7. Αναρτήστε το δοχείο στο σύστημα. 8. Αποσύρετε τις ακαθαρσίες σύμφωνα με τους νομικούς κανονισμούς. Τοποθέτηση δοχείου ακαθαρσιών: E 9. Καθαρίστε δοχείο ακαθαρσιων. 10. Ελέγξτε στεγανοποιητικά (E) μεταξύ δοχείου και επάνω τμήματος συσκευής αναρρόφησης. 11. Ωθήστε το δοχείο ακαθαρσιών έως το σημείο αναστολής μέσα στο πλαίσιο. 12. Κατεβάστε το βραχίονα (B) με λίγη δύναμη προς τα κάτω. 22

24 7.2.3 Αντικατάσταση σάκου απορριμμάτων A 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Εφαρμόστε τα φρένα ακινητοποίησης (A) στους δύο τροχούς οδήγησης. C B A D E Αφαίρεση σάκου απόσυρσης: 3. Ανοίξε βραχίονα (B) προς τα πάνω. 4. Τραβήξτε το δοχείο ακαθαρσιών από τη χειρολαβή (C) και βγάλτε το από το πλαίσιο. 5. Σφραγίστε το σάκο απόσυρσης με το κορδόνι (D) και αφαιρέστε τον από το δοχείο ακαθαρσιών. ΠΡΟΣΟΧΗ! Μετά την αναρρόφηση βαριών αντικειμένων δεν επιτρέπεται να σηκώσετε ποτέ μόνος το δοχείο ακαθαρσιών. Χρησιμοποιήστε τον διαθέσιμο ως εξάρτημα ανελκυστήρα FORKLIFT (E). 6. Τοποθετήστε τον ανελκυστήρα FORKLIFT με γερανό ή περονοφόρο ανυψωτικό όχημα πάνω από το δοχείο ακαθαρσιών. 7. Αναρτήστε το δοχείο στο σύστημα. 8. Αποσύρετε τις ακαθαρσίες σύμφωνα με τους νομικούς κανονισμούς. G B F Τοποθέτηση σάκου απόσυρσης: 9. Καθαρίστε δοχείο ακαθαρσιων. 10. Ελέγξτε στεγανοποιητικά (F) μεταξύ δοχείου και επάνω τμήματος συσκευής αναρρόφησης. 11. Τοποθετήστε σάκο απόσυρσης (G) στο δοχείο ακαθαρσιών. 12. Περάστε την επάνω άκρη του σάκου απόσυρσης πάνω από την άκρη του δοχείου ακαθαρσιών. 13. Ωθήστε το δοχείο ακαθαρσιών έως το σημείο αναστολής μέσα στο πλαίσιο. 14. Κατεβάστε το βραχίονα (B) με λίγη δύναμη προς τα κάτω. 23

25 7.2.4 Αντικατάσταση σάκου φίλτρου ασφάλειας Στις παρακάτω εργασίες προσέξτε ώστε να μην σηκώνεται άχρηστη σκόνη. Φοράτε αναπνευστική μάσκα Ρ2. ΠΡΟΣΟΧΗ! Κατά την εξυγίανση αμίαντου φοράτε επιπλέον στεγανή φόρμα εργασίας. Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο! C B A A D E 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Εφαρμόστε τα φρένα ακινητοποίησης (A) στους δύο τροχούς οδήγησης. Αφαίρεση σάκου φίλτρου ασφαλείας: 3. Ανοίξε βραχίονα (B) προς τα πάνω. 4. Τραβήξτε το δοχείο ακαθαρσιών από τη χειρολαβή (C) και βγάλτε το από το πλαίσιο. 5. Σφραγίστε το σάκο απόσυρσης με το κορδόνι (D) και αφαιρέστε τον από το δοχείο ακαθαρσιών. ΠΡΟΣΟΧΗ! Μετά την αναρρόφηση βαριών αντικειμένων δεν επιτρέπεται να σηκώσετε ποτέ μόνος το δοχείο ακαθαρσιών. Χρησιμοποιήστε τον διαθέσιμο ως εξάρτημα ανελκυστήρα FORKLIFT (E). 6. Τοποθετήστε τον ανελκυστήρα FORKLIFT με γερανό ή περονοφόρο ανυψωτικό όχημα πάνω από το δοχείο ακαθαρσιών. 7. Αναρτήστε το δοχείο στο σύστημα. 8. Αποσύρετε τις ακαθαρσίες σύμφωνα με τους νομικούς κανονισμούς. G B F Τοποθέτηση σάκου φίλτρου ασφαλείας: 9. Καθαρίστε δοχείο ακαθαρσιων. 10. Ελέγξτε στεγανοποιητικά (F) μεταξύ δοχείου και επάνω τμήματος συσκευής αναρρόφησης. 11. Τοποθέτηση σάκου φίλτρου ασφαλείας (G) στο δοχείο ακαθαρσιών. 12. Περάστε την επάνω άκρη του σάκου απόσυρσης πάνω από την άκρη του δοχείου ακαθαρσιών. 13. Ωθήστε το δοχείο ακαθαρσιών έως το σημείο αναστολής μέσα στο πλαίσιο. 14. Κατεβάστε το βραχίονα (B) με λίγη δύναμη προς τα κάτω. 24

26 7.2.5 Αντικατάσταση στοιχείου φίλτρου "H" Στις παρακάτω εργασίες προσέξτε ώστε να μην σηκώνεται άχρηστη σκόνη. Φοράτε αναπνευστική μάσκα Ρ2. ΠΡΟΣΟΧΗ! Κατά την εξυγίανση αμίαντου φοράτε επιπλέον στεγανή φόρμα εργασίας. Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο! A A 1. Απενεργοποιήστε συσκευή και τραβήξτε βύσμα σύνδεσης από την πρίζα. 2. Εφαρμόστε τα φρένα ακινητοποίησης (A) στους δύο τροχούς οδήγησης. B B 3. Ανοίξτε τις ασφάλειες (B) και αφαιρέστε το επάνω τμήμα της συσκευής. D C Αφαίρεση στοιχείου φίλτρου: 4. Αποθέστε επάνω τμήμα συσκευής αναρρόφησης με το στοιχείο φίλτρου προς τα πάνω. 5. Λύστε τη βίδα (C), ανοίξτε την λαβή του αγκίστρου και βγάλτε το άγκιστρο. 6. Απομακρύνετε την τροχαλία τάσης φίλτρου (D). 7. Αναποδογυρίστε τον προστατευτικό σάκο φίλτρου πάνω από το στοιχείο φίλτρου. E 25

27 8. Απομακρύνετε προσεκτικά το στοιχείο φίλτρου και κλείστε τον προστατευτικό σάκο φίλτρου με κόμπο. E F G D C Τοποθέτηση στοιχείου φίλτρου: 9. Καθαρίστε το στεγανοποιητικό φίλτρου (F), ελέγξτε το για φθορές, αν κριθεί απαραίτητο αντικαταστήστε. 10. Ελέγξτε αντιστατική περόνη (G) για ενδεχόμενη βλάβη. Εάν είναι απαραίτητο αντικαταστήστε μέσω Σέρβις Nilfisk-Alto. 11. Ωθήστε νέο στοιχείο φίλτρου (E) στον κάλαθο υποστήριξης φίλτρου. 12. Προσαρμόστε δακτύλιο έντασης φίλτρου (D). 13. Τοποθετήστε λαβή βραχίονα (C) και κλείστε. 14. Αποσύρετε το χρησιμοποιημένο στοιχείο φίλτρου σύμφωνα με τις νομικές διατάξεις Αλλαγή φίλτρου παροχής αέρα μοτέρ Στις παρακάτω εργασίες προσέξτε ώστε να μην σηκώνεται άχρηστη σκόνη. Φοράτε αναπνευστική μάσκα Ρ2. ΠΡΟΣΟΧΗ! Κατά την εξυγίανση αμίαντου φοράτε επιπλέον στεγανή φόρμα εργασίας. Μην χρησιμοποιείτε ποτέ τον αναρροφητήρα χωρίς φίλτρο! B A 1. Αφαιρείτε κασετίνα φίλτρου (A). 2. Αφαιρείτε το φίλτρο (B) και το αποσύρετε σύμφωνα με τους νομικούς κανονισμούς. 3. Τοποθετείτε νέο φίλτρο. 26

28 8 Παραμέληση βλάβων Βλάβη Αιτία Αιτία Δεν λειτουργεί το μοτέρ > Έχει σβήσει η ασφάλεια της Ενεργοποιήστε την ασφάλεια πρίζας Απόκριση ακουστικού προειδοποιητικού σήματος (ελαττωμένη απόδοση αναρρόφησης) Καμία απόδοση αναρρόφησης κατά την αναρρόφηση υγρών > Απέτυχε η ασφάλεια υπερφόρτωσης Απενεργοποιήστε τον αναρροφητήρα, αφήστε τον να κρυώσει για 5 περ. λεπτά. Αν δεν ενεργοποιείται και πάλι ο αναρροφητήρας, απευθυνθείτε στο σέρβις της εταιρείας Nilfisk-Alto > Κινητήρας ελαττωματικός. Αναθέστε αλλαγή κινητήρα στο Σέρβις Nilfisk-Alto. > Σωλήνας αναρρόφησης/ ακροφύσια φρακαρισμένα > Δοχείο, σάκος απόσυρσης ή σάκος φίλτρου γεμάτος. > Σάκος απορριμμάτων/ σάκος φίλτρου γεμάτος. > Στεγανοποιητικό μεταξύ δοχείου και πάνω τμήματος συσκευής ελαττωματικό ή λείπει > Μηχανισμός καθαρισμού ελαττωματικός Πτώσεις τάσης > Πολύ υψηλή αντίσταση της τροφοδοσίας ρεύματος Καθαρίστε σωλήνα αναρρόφησης/ ακροφύσια Βλέπε ενότητα Εκκένωση δοχείου" ή "Σάκος απόσυρσης, αλλαγή σάκου φίλτρου. Βλέπε τμήμα ή Αντικατάσταση σάκου απορριμμάτων. Σάκου φίλτρου. Ανανεώστε στεγανοποιητικό Ενημερώστε Σέρβις Nilfisk- Alto. > Γεμάτο δοχείο Απενεργοποιήστε την συσκευή. Αδειάστε το δοχείο Συνδέστε την συσκευή σε άλλη πρίζα, η οποία θα βρίσκεται πιο κοντά στην ασφαλειοθήκη. Δεν σημειώνονται πτώσεις τάσης άνω του 7 %, όταν η αντίσταση στο σημείο παράδοσης ανέρχεται σε 0,15 Ω. 27

29 9 Διάφορα 9.1 Ανακύκλωση μηχανής 1. Η άχρηστη συσκευή θα πρέπει α αποσυρθεί αμέσως. 2. Τραβήξτε το βύσμα δικτύου και κόψτε το καλώδιο ηλεκτρικής σύνδεσης. 3. Μην πετάτε ηλεκτρικές συσκευές σε οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/E.Κ. περί παλιών ηλεκτρικών και ηλεκτρονικών συσκευών, οι μεταχειρισμένες ηλεκτρικές συσκευές πρέπει να συλλέγονται ξεχωριστά και να αποσύρονται για οικολογική επανακύκλωση. 9.2 Εγγύηση Για την παροχή εγγύησης ισχύουν οι γενικοί όροι συναλλαγών της εταιρίας μας. Αυθαίρετες τροποποιήσεις στη συσκευή, η χρήση εσφαλμένων Ανταλλακτικά και εξαρτήματα καθώς και η αντικανονική λειτουργία της συσκευής αποκλείουν την ευθύνη του κατασκευαστή για βλάβες που οφείλονται στα ανωτέρω αναφερόμενα. 9.3 Έλεγχοι Έγινε ηλεκτροτεχνικός έλεγχος του αναρροφητήρα σύμφωνα με τις ελεκτικές μεθόδους με βάση τις οδηγίες αποφυγής ατυχημάτων (BGV A3) και με βάση DIN VDE 0701, τμήμα 1 και τμήμα 3. Αυτοί οι έλεγχοι πρέπει σύμφωνα με την διάταξη DIN VDE 0702 να επαναλαμβάνονται σε κοντινά χρονικά διαστήματα και μετά από σέρβις ή επισκευή. Ο αναρροφητήρας επιτρέπεται σύμφωνα με την IEC/EN Οι συσκευές αναρρόφησης εκπληρώνουν επίσης τις προϋποθέσεις της οδηγίας ATEX 94/9/EΚ για τη χρήση στη ζώνη Δήλωση συμμόρφωσης Ε.Ε. Δήλωση συμμόρφωσης Ε.Ε. NILFISK-ADVANCE A/S Sognevej 25 DK-2605 Brøndby Product: Vacuum cleaner for wet and dry operation Model: ATTIX 995-0H/M SD XC Type 22 Description: The design of this appliance complies with the following provisions: V~, 50/60 Hz, 2x1200W Dust Class M and H ATEX Zone 22 II 3D T C IP 54 EC - Machinery Directive 2006/42/EC EC - Directive EMC 2004/108/EC EC - Explosive Atmosphere directive 94/9/EC ATEX Applied harmonized standards: EN ISO (2004), EN ISO (2004), EN (2006), EN (2001), EN (2006), EN (2007), EN (2004) Applied national standards and technical specifications: EN (2004) IEC (2008) Anton Sørensen General Manager EAPC Technical Operations Brøndby,

30 9.5 Τεχνικά δεδομένα ATTIX 995-0H/M SD XC Type 22 EU GB Τάση δικτύου V 230 Συχνότητα δικτύου Hz 50/60 Ασφάλιση δικτύου A Κατανάλωση ενέργειας IEC W 2x1100 Συνολική τιμή σύνδεσης W 2200 Παροχή αέρα/ ρεύματος (μέγ.) l/min 2x3600 Υποπίεση (μέγ.) mbar/kpa 230/23 Επιφάνειες μέτρησης στάθμης ηχητικής πίεσης σε απόσταση 1 db(a) 70 m, ΕΝ Θόρυβος κατά την λειτουργία db(a) 67 Αγωγός τροφοδοσίας ρεύματος: Μήκος m 10 Αγωγός τροφοδοσίας ρεύματος: Τύπος H07RN-F3G1,5 mm² H05RR-F3G1,5 mm² Τάξη προστασίας I Είδος προστασίας IP 54 Βαθμός περιορισμού παρασίτων EN Όγκοι δοχείων l 50 Πλάτος mm 615 Βάθος mm 690 Ύψος mm 990 Βάρος kg Εξαρτήματα Χαρακτηρισμός Αρ. παραγγελίας Σάκος φίλτρου ασφάλειας (5 τεμάχια) Σάκος απορριμμάτων (5 τεμάχια) Στοιχείο φίλτρου "H" Προστατευτικός σάκος φίλτρου (10 τεμάχια) Φίλτρο παροχής αέρα μοτέρ Nilfi sk-alto-foam-stop (6 x 1 l)
