Οδηγίες συναρμολόγησης και συντήρησης

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Οδηγίες συναρμολόγησης και συντήρησης"

Transcript

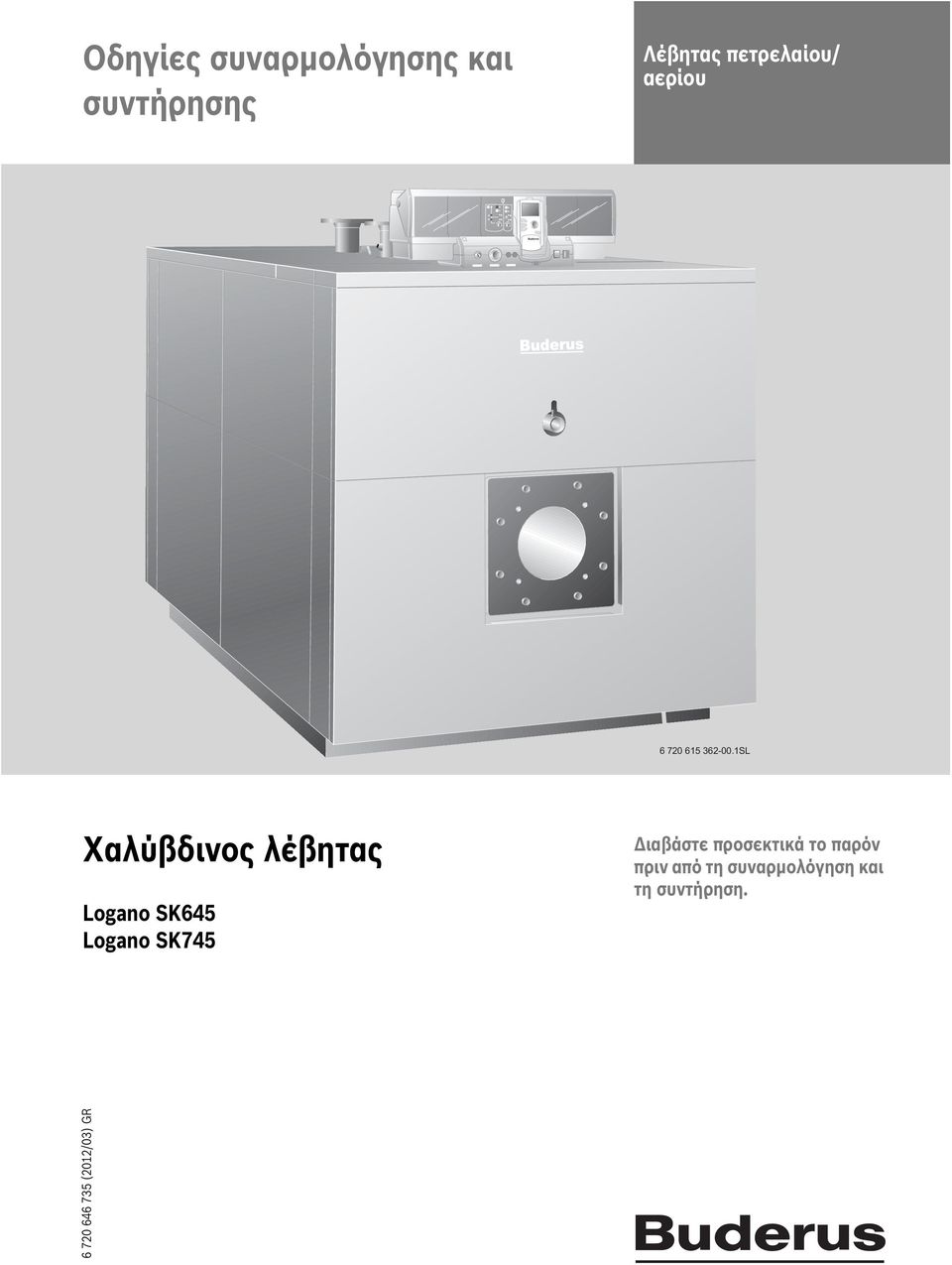

1 Οδηγίες συναρμολόγησης και συντήρησης Λέβητας πετρελαίου/ αερίου SL Χαλύβδινος λέβητας Logano SK64 Logano SK74 Διαβάστε προσεκτικά το παρόν πριν από τη συναρμολόγηση και τη συντήρηση (0/0) GR

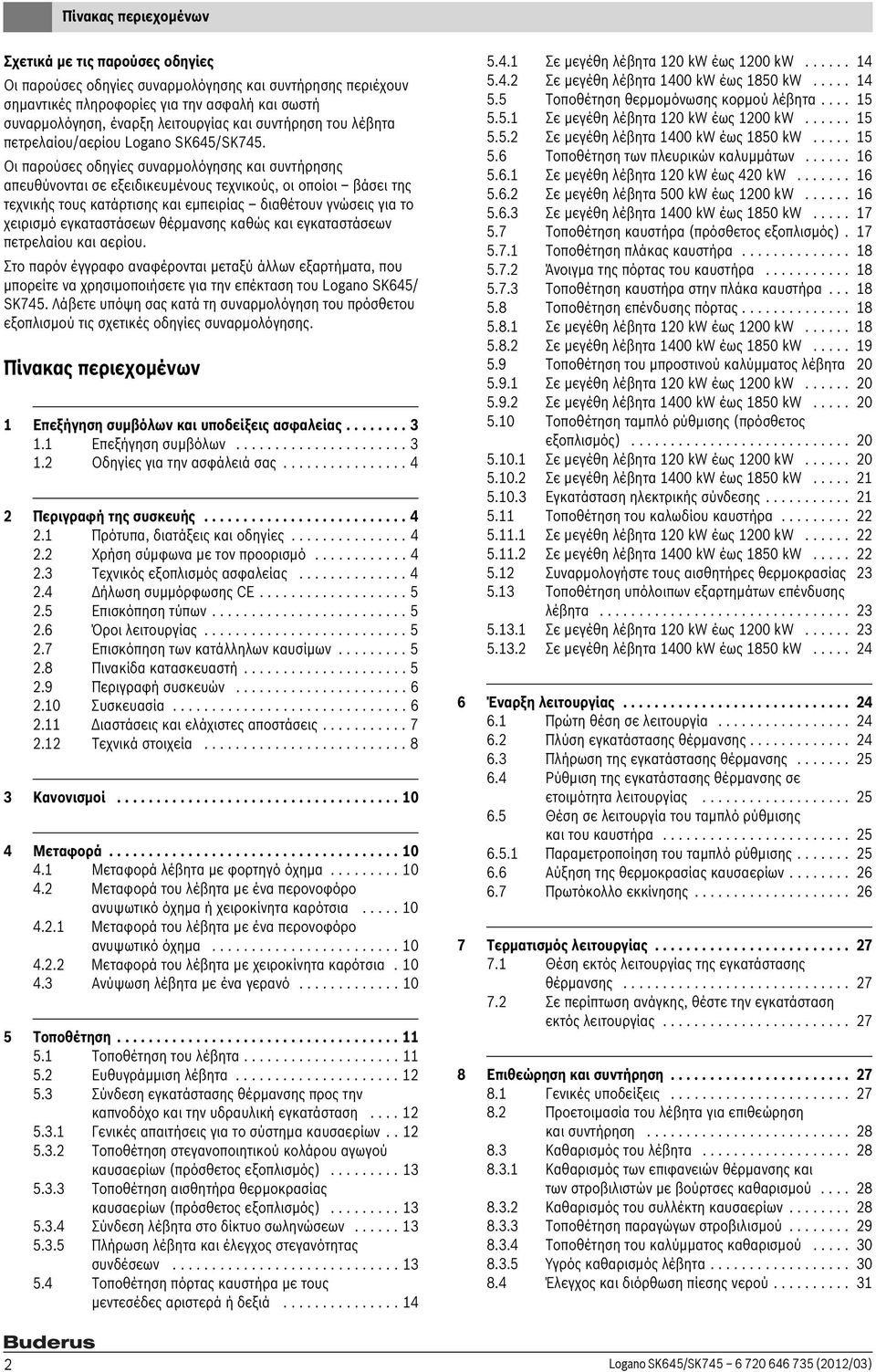

2 Πίνακας περιεχομένων Σχετικά με τις παρούσες οδηγίες Οι παρούσες οδηγίες συναρμολόγησης και συντήρησης περιέχουν σημαντικές πληροφορίες για την ασφαλή και σωστή συναρμολόγηση, έναρξη λειτουργίας και συντήρηση του λέβητα πετρελαίου/αερίου Logano SK64/SK74. Οι παρούσες οδηγίες συναρμολόγησης και συντήρησης απευθύνονται σε εξειδικευμένους τεχνικούς, οι οποίοι βάσει της τεχνικής τους κατάρτισης και εμπειρίας διαθέτουν γνώσεις για το χειρισμό εγκαταστάσεων θέρμανσης καθώς και εγκαταστάσεων πετρελαίου και αερίου. Στο παρόν έγγραφο αναφέρονται μεταξύ άλλων εξαρτήματα, που μπορείτε να χρησιμοποιήσετε για την επέκταση του Logano SK64/ SK74. Λάβετε υπόψη σας κατά τη συναρμολόγηση του πρόσθετου εξοπλισμού τις σχετικές οδηγίες συναρμολόγησης. Πίνακας περιεχομένων Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Οδηγίες για την ασφάλειά σας Περιγραφή της συσκευής Πρότυπα, διατάξεις και οδηγίες Χρήση σύμφωνα με τον προορισμό Τεχνικός εξοπλισμός ασφαλείας Δήλωση συμμόρφωσης CE Επισκόπηση τύπων Όροι λειτουργίας Επισκόπηση των κατάλληλων καυσίμων Πινακίδα κατασκευαστή Περιγραφή συσκευών Συσκευασία Διαστάσεις και ελάχιστες αποστάσεις Τεχνικά στοιχεία Κανονισμοί Μεταφορά Μεταφορά λέβητα με φορτηγό όχημα Μεταφορά του λέβητα με ένα περονοφόρο ανυψωτικό όχημα ή χειροκίνητα καρότσια Μεταφορά του λέβητα με ένα περονοφόρο ανυψωτικό όχημα Μεταφορά του λέβητα με χειροκίνητα καρότσια Ανύψωση λέβητα με ένα γερανό Τοποθέτηση Τοποθέτηση του λέβητα Ευθυγράμμιση λέβητα Σύνδεση εγκατάστασης θέρμανσης προς την καπνοδόχο και την υδραυλική εγκατάσταση Γενικές απαιτήσεις για το σύστημα καυσαερίων.... Τοποθέτηση στεγανοποιητικού κολάρου αγωγού καυσαερίων (πρόσθετος εξοπλισμός) Τοποθέτηση αισθητήρα θερμοκρασίας καυσαερίων (πρόσθετος εξοπλισμός) Σύνδεση λέβητα στο δίκτυο σωληνώσεων Πλήρωση λέβητα και έλεγχος στεγανότητας συνδέσεων Τοποθέτηση πόρτας καυστήρα με τους μεντεσέδες αριστερά ή δεξιά Σε μεγέθη λέβητα 0 kw έως 00 kw Σε μεγέθη λέβητα 400 kw έως 80 kw Τοποθέτηση θερμομόνωσης κορμού λέβητα Σε μεγέθη λέβητα 0 kw έως 00 kw Σε μεγέθη λέβητα 400 kw έως 80 kw Τοποθέτηση των πλευρικών καλυμμάτων Σε μεγέθη λέβητα 0 kw έως 40 kw Σε μεγέθη λέβητα 00 kw έως 00 kw Σε μεγέθη λέβητα 400 kw έως 80 kw Τοποθέτηση καυστήρα (πρόσθετος εξοπλισμός) Τοποθέτηση πλάκας καυστήρα Άνοιγμα της πόρτας του καυστήρα Τοποθέτηση καυστήρα στην πλάκα καυστήρα Τοποθέτηση επένδυσης πόρτας Σε μεγέθη λέβητα 0 kw έως 00 kw Σε μεγέθη λέβητα 400 kw έως 80 kw Τοποθέτηση του μπροστινού καλύμματος λέβητα 0.9. Σε μεγέθη λέβητα 0 kw έως 00 kw Σε μεγέθη λέβητα 400 kw έως 80 kw Τοποθέτηση ταμπλό ρύθμισης (πρόσθετος εξοπλισμός) Σε μεγέθη λέβητα 0 kw έως 00 kw Σε μεγέθη λέβητα 400 kw έως 80 kw Εγκατάσταση ηλεκτρικής σύνδεσης Τοποθέτηση του καλωδίου καυστήρα Σε μεγέθη λέβητα 0 kw έως 00 kw Σε μεγέθη λέβητα 400 kw έως 80 kw Συναρμολογήστε τους αισθητήρες θερμοκρασίας. Τοποθέτηση υπόλοιπων εξαρτημάτων επένδυσης λέβητα Σε μεγέθη λέβητα 0 kw έως 00 kw Σε μεγέθη λέβητα 400 kw έως 80 kw Έναρξη λειτουργίας Πρώτη θέση σε λειτουργία Πλύση εγκατάστασης θέρμανσης Πλήρωση της εγκατάστασης θέρμανσης Ρύθμιση της εγκατάστασης θέρμανσης σε ετοιμότητα λειτουργίας Θέση σε λειτουργία του ταμπλό ρύθμισης και του καυστήρα Παραμετροποίηση του ταμπλό ρύθμισης Αύξηση της θερμοκρασίας καυσαερίων Πρωτόκολλο εκκίνησης Τερματισμός λειτουργίας Θέση εκτός λειτουργίας της εγκατάστασης θέρμανσης Σε περίπτωση ανάγκης, θέστε την εγκατάσταση εκτός λειτουργίας Επιθεώρηση και συντήρηση Γενικές υποδείξεις Προετοιμασία του λέβητα για επιθεώρηση και συντήρηση Καθαρισμός του λέβητα Καθαρισμός των επιφανειών θέρμανσης και των στροβιλιστών με βούρτσες καθαρισμού Καθαρισμός του συλλέκτη καυσαερίων Τοποθέτηση παραγώγων στροβιλισμού Τοποθέτηση του καλύμματος καθαρισμού Υγρός καθαρισμός λέβητα Έλεγχος και διόρθωση πίεσης νερού Logano SK64/SK (0/0)

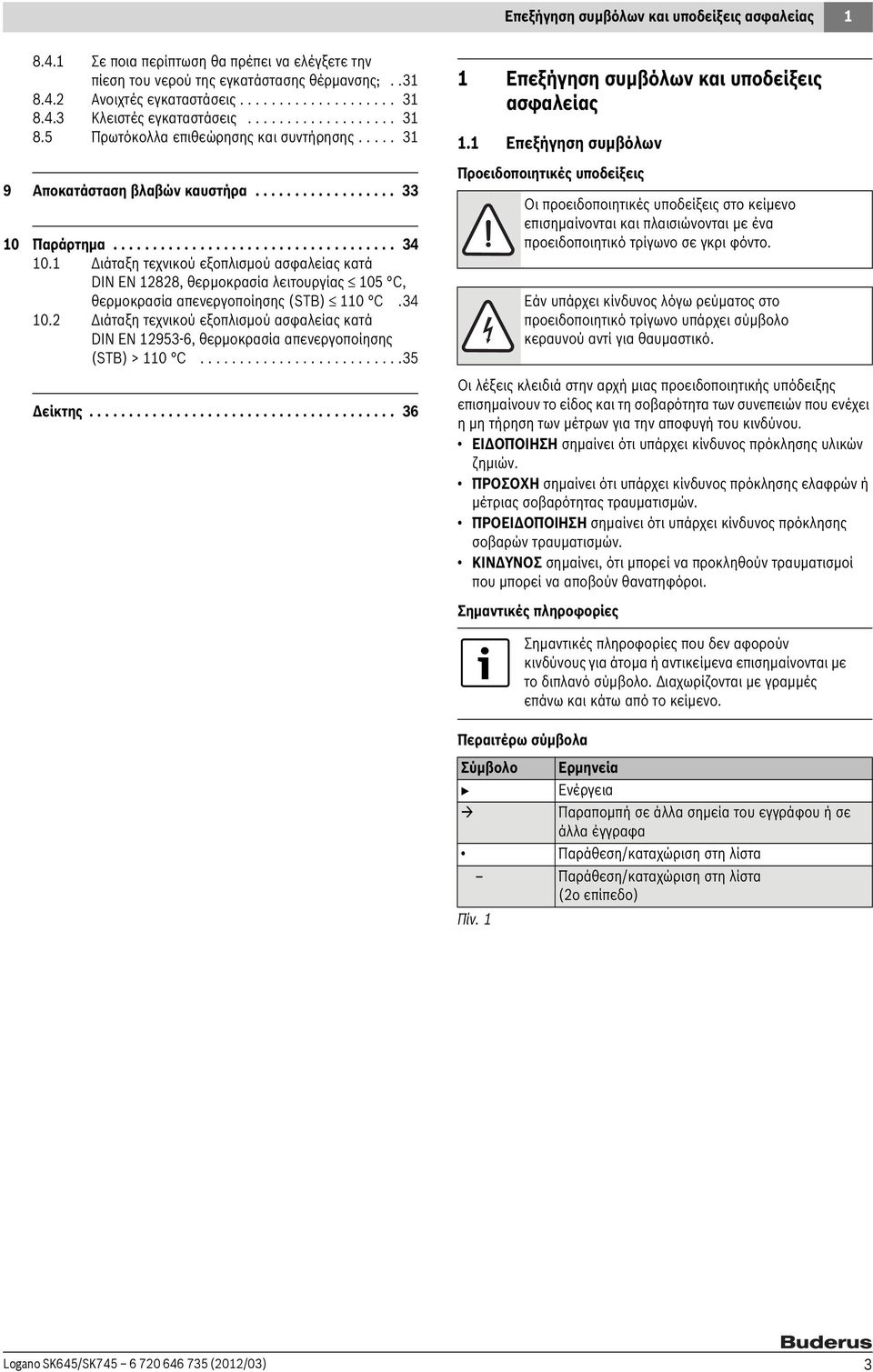

3 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 8.4. Σε ποια περίπτωση θα πρέπει να ελέγξετε την πίεση του νερού της εγκατάστασης θέρμανσης; Ανοιχτές εγκαταστάσεις Κλειστές εγκαταστάσεις Πρωτόκολλα επιθεώρησης και συντήρησης Αποκατάσταση βλαβών καυστήρα Παράρτημα Διάταξη τεχνικού εξοπλισμού ασφαλείας κατά DIN EN 88, θερμοκρασία λειτουργίας 0 C, θερμοκρασία απενεργοποίησης (STB) 0 C.4 0. Διάταξη τεχνικού εξοπλισμού ασφαλείας κατά DIN EN 9-6, θερμοκρασία απενεργοποίησης (STB) > 0 C Δείκτης Επεξήγηση συμβόλων και υποδείξεις ασφαλείας. Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται και πλαισιώνονται με ένα προειδοποιητικό τρίγωνο σε γκρι φόντο. Εάν υπάρχει κίνδυνος λόγω ρεύματος στο προειδοποιητικό τρίγωνο υπάρχει σύμβολο κεραυνού αντί για θαυμαστικό. Οι λέξεις κλειδιά στην αρχή μιας προειδοποιητικής υπόδειξης επισημαίνουν το είδος και τη σοβαρότητα των συνεπειών που ενέχει η μη τήρηση των μέτρων για την αποφυγή του κινδύνου. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών. ΚΙΝΔΥΝΟΣ σημαίνει, ότι μπορεί να προκληθούν τραυματισμοί που μπορεί να αποβούν θανατηφόροι. Σημαντικές πληροφορίες Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το διπλανό σύμβολο. Διαχωρίζονται με γραμμές επάνω και κάτω από το κείμενο. Περαιτέρω σύμβολα Σύμβολο B Ερμηνεία Ενέργεια Παραπομπή σε άλλα σημεία του εγγράφου ή σε άλλα έγγραφα Παράθεση/καταχώριση στη λίστα Παράθεση/καταχώριση στη λίστα (o επίπεδο) Πίν. Logano SK64/SK (0/0)

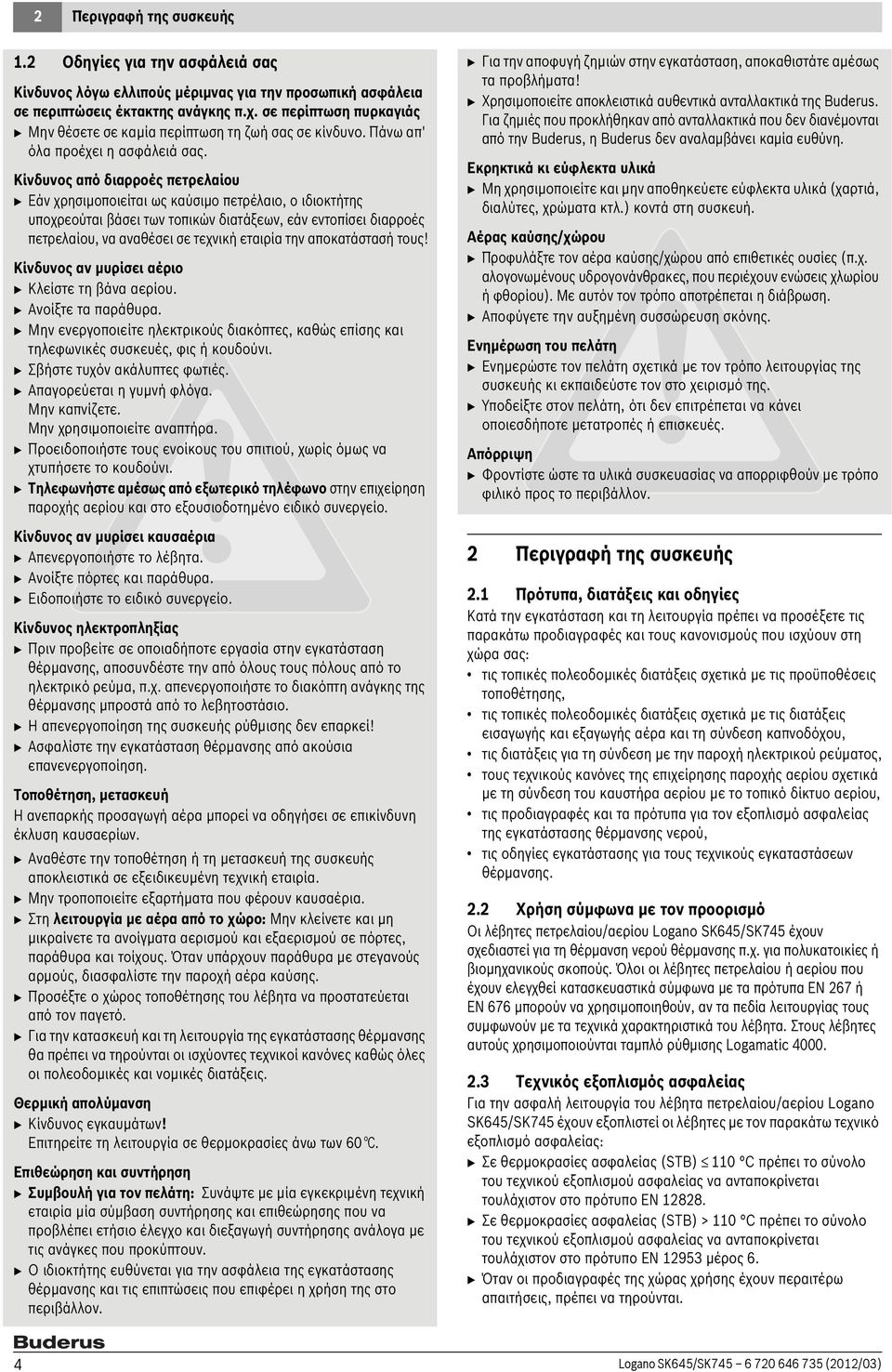

4 Περιγραφή της συσκευής. Οδηγίες για την ασφάλειά σας Κίνδυνος λόγω ελλιπούς μέριμνας για την προσωπική ασφάλεια σε περιπτώσεις έκτακτης ανάγκης π.χ. σε περίπτωση πυρκαγιάς B Μην θέσετε σε καμία περίπτωση τη ζωή σας σε κίνδυνο. Πάνω απ' όλα προέχει η ασφάλειά σας. Κίνδυνος από διαρροές πετρελαίου B Εάν χρησιμοποιείται ως καύσιμο πετρέλαιο, ο ιδιοκτήτης υποχρεούται βάσει των τοπικών διατάξεων, εάν εντοπίσει διαρροές πετρελαίου, να αναθέσει σε τεχνική εταιρία την αποκατάστασή τους! Κίνδυνος αν μυρίσει αέριο B Κλείστε τη βάνα αερίου. B Ανοίξτε τα παράθυρα. B Μην ενεργοποιείτε ηλεκτρικούς διακόπτες, καθώς επίσης και τηλεφωνικές συσκευές, φις ή κουδούνι. B Σβήστε τυχόν ακάλυπτες φωτιές. B Απαγορεύεται η γυμνή φλόγα. Μην καπνίζετε. Μην χρησιμοποιείτε αναπτήρα. B Προειδοποιήστε τους ενοίκους του σπιτιού, χωρίς όμως να χτυπήσετε το κουδούνι. B Τηλεφωνήστε αμέσως από εξωτερικό τηλέφωνο στην επιχείρηση παροχής αερίου και στο εξουσιοδοτημένο ειδικό συνεργείο. Κίνδυνος αν μυρίσει καυσαέρια B Απενεργοποιήστε τo λέβητα. B Ανοίξτε πόρτες και παράθυρα. B Ειδοποιήστε το ειδικό συνεργείο. Κίνδυνος ηλεκτροπληξίας B Πριν προβείτε σε οποιαδήποτε εργασία στην εγκατάσταση θέρμανσης, αποσυνδέστε την από όλους τους πόλους από το ηλεκτρικό ρεύμα, π.χ. απενεργοποιήστε το διακόπτη ανάγκης της θέρμανσης μπροστά από το λεβητοστάσιο. B Η απενεργοποίηση της συσκευής ρύθμισης δεν επαρκεί! B Ασφαλίστε την εγκατάσταση θέρμανσης από ακούσια επανενεργοποίηση. Τοποθέτηση, μετασκευή Η ανεπαρκής προσαγωγή αέρα μπορεί να οδηγήσει σε επικίνδυνη έκλυση καυσαερίων. B Αναθέστε την τοποθέτηση ή τη μετασκευή της συσκευής αποκλειστικά σε εξειδικευμένη τεχνική εταιρία. B Μην τροποποιείτε εξαρτήματα που φέρουν καυσαέρια. B Στη λειτουργία με αέρα από το χώρο: Μην κλείνετε και μη μικραίνετε τα ανοίγματα αερισμού και εξαερισμού σε πόρτες, παράθυρα και τοίχους. Όταν υπάρχουν παράθυρα με στεγανούς αρμούς, διασφαλίστε την παροχή αέρα καύσης. B Προσέξτε ο χώρος τοποθέτησης του λέβητα να προστατεύεται από τον παγετό. B Για την κατασκευή και τη λειτουργία της εγκατάστασης θέρμανσης θα πρέπει να τηρούνται οι ισχύοντες τεχνικοί κανόνες καθώς όλες οι πολεοδομικές και νομικές διατάξεις. Θερμική απολύμανση B Κίνδυνος εγκαυμάτων! Επιτηρείτε τη λειτουργία σε θερμοκρασίες άνω των 60 C. Επιθεώρηση και συντήρηση B Συμβουλή για τον πελάτη: Συνάψτε με μία εγκεκριμένη τεχνική εταιρία μία σύμβαση συντήρησης και επιθεώρησης που να προβλέπει ετήσιο έλεγχο και διεξαγωγή συντήρησης ανάλογα με τις ανάγκες που προκύπτουν. B Ο ιδιοκτήτης ευθύνεται για την ασφάλεια της εγκατάστασης θέρμανσης και τις επιπτώσεις που επιφέρει η χρήση της στο περιβάλλον. B Για την αποφυγή ζημιών στην εγκατάσταση, αποκαθιστάτε αμέσως τα προβλήματα! B Χρησιμοποιείτε αποκλειστικά αυθεντικά ανταλλακτικά της Buderus. Για ζημιές που προκλήθηκαν από ανταλλακτικά που δεν διανέμονται από την Buderus, η Buderus δεν αναλαμβάνει καμία ευθύνη. Εκρηκτικά κι εύφλεκτα υλικά B Μη χρησιμοποιείτε και μην αποθηκεύετε εύφλεκτα υλικά (χαρτιά, διαλύτες, χρώματα κτλ.) κοντά στη συσκευή. Αέρας καύσης/χώρου B Προφυλάξτε τον αέρα καύσης/χώρου από επιθετικές ουσίες (π.χ. αλογονωμένους υδρογονάνθρακες, που περιέχουν ενώσεις χλωρίου ή φθορίου). Με αυτόν τον τρόπο αποτρέπεται η διάβρωση. B Αποφύγετε την αυξημένη συσσώρευση σκόνης. Ενημέρωση του πελάτη B Ενημερώστε τον πελάτη σχετικά με τον τρόπο λειτουργίας της συσκευής κι εκπαιδεύστε τον στο χειρισμό της. B Υποδείξτε στον πελάτη, ότι δεν επιτρέπεται να κάνει οποιεσδήποτε μετατροπές ή επισκευές. Απόρριψη B Φροντίστε ώστε τα υλικά συσκευασίας να απορριφθούν με τρόπο φιλικό προς το περιβάλλον. Περιγραφή της συσκευής. Πρότυπα, διατάξεις και οδηγίες Κατά την εγκατάσταση και τη λειτουργία πρέπει να προσέξετε τις παρακάτω προδιαγραφές και τους κανονισμούς που ισχύουν στη χώρα σας: τις τοπικές πολεοδομικές διατάξεις σχετικά με τις προϋποθέσεις τοποθέτησης, τις τοπικές πολεοδομικές διατάξεις σχετικά με τις διατάξεις εισαγωγής και εξαγωγής αέρα και τη σύνδεση καπνοδόχου, τις διατάξεις για τη σύνδεση με την παροχή ηλεκτρικού ρεύματος, τους τεχνικούς κανόνες της επιχείρησης παροχής αερίου σχετικά με τη σύνδεση του καυστήρα αερίου με το τοπικό δίκτυο αερίου, τις προδιαγραφές και τα πρότυπα για τον εξοπλισμό ασφαλείας της εγκατάστασης θέρμανσης νερού, τις οδηγίες εγκατάστασης για τους τεχνικούς εγκαταστάσεων θέρμανσης.. Χρήση σύμφωνα με τον προορισμό Οι λέβητες πετρελαίου/αερίου Logano SK64/SK74 έχουν σχεδιαστεί για τη θέρμανση νερού θέρμανσης π.χ. για πολυκατοικίες ή βιομηχανικούς σκοπούς. Όλοι οι λέβητες πετρελαίου ή αερίου που έχουν ελεγχθεί κατασκευαστικά σύμφωνα με τα πρότυπα EN 67 ή EN 676 μπορούν να χρησιμοποιηθούν, αν τα πεδία λειτουργίας τους συμφωνούν με τα τεχνικά χαρακτηριστικά του λέβητα. Στους λέβητες αυτούς χρησιμοποιούνται ταμπλό ρύθμισης Logamatic Τεχνικός εξοπλισμός ασφαλείας Για την ασφαλή λειτουργία του λέβητα πετρελαίου/αερίου Logano SK64/SK74 έχουν εξοπλιστεί οι λέβητες με τον παρακάτω τεχνικό εξοπλισμό ασφαλείας: B Σε θερμοκρασίες ασφαλείας (STB) 0 C πρέπει το σύνολο του τεχνικού εξοπλισμού ασφαλείας να ανταποκρίνεται τουλάχιστον στο πρότυπο EN 88. B Σε θερμοκρασίες ασφαλείας (STB) > 0 C πρέπει το σύνολο του τεχνικού εξοπλισμού ασφαλείας να ανταποκρίνεται τουλάχιστον στο πρότυπο EN 9 μέρος 6. B Όταν οι προδιαγραφές της χώρας χρήσης έχουν περαιτέρω απαιτήσεις, πρέπει να τηρούνται. 4 Logano SK64/SK (0/0)

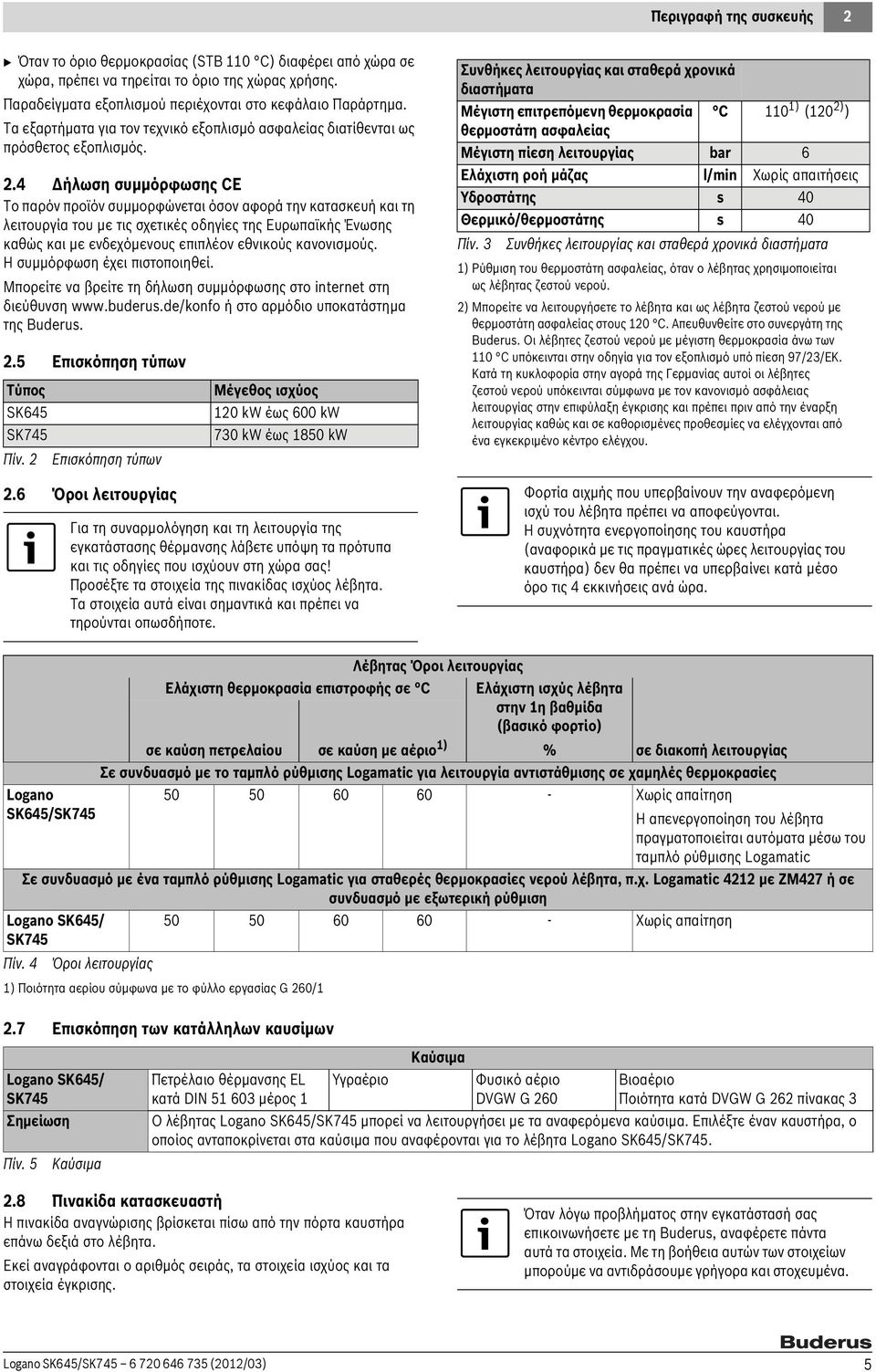

5 Περιγραφή της συσκευής B Όταν το όριο θερμοκρασίας (STB 0 C) διαφέρει από χώρα σε χώρα, πρέπει να τηρείται το όριο της χώρας χρήσης. Παραδείγματα εξοπλισμού περιέχονται στο κεφάλαιο Παράρτημα. Τα εξαρτήματα για τον τεχνικό εξοπλισμό ασφαλείας διατίθενται ως πρόσθετος εξοπλισμός..4 Δήλωση συμμόρφωσης CE Το παρόν προϊόν συμμορφώνεται όσον αφορά την κατασκευή και τη λειτουργία του με τις σχετικές οδηγίες της Ευρωπαϊκής Ένωσης καθώς και με ενδεχόμενους επιπλέον εθνικούς κανονισμούς. Η συμμόρφωση έχει πιστοποιηθεί. Μπορείτε να βρείτε τη δήλωση συμμόρφωσης στο internet στη διεύθυνση ή στο αρμόδιο υποκατάστημα της Buderus.. Επισκόπηση τύπων Τύπος SK64 SK74 Πίν. Επισκόπηση τύπων.6 Όροι λειτουργίας Μέγεθος ισχύος 0 kw έως 600 kw 70 kw έως 80 kw Για τη συναρμολόγηση και τη λειτουργία της εγκατάστασης θέρμανσης λάβετε υπόψη τα πρότυπα και τις οδηγίες που ισχύουν στη χώρα σας! Προσέξτε τα στοιχεία της πινακίδας ισχύος λέβητα. Τα στοιχεία αυτά είναι σημαντικά και πρέπει να τηρούνται οπωσδήποτε. Συνθήκες λειτουργίας και σταθερά χρονικά διαστήματα Μέγιστη επιτρεπόμενη θερμοκρασία θερμοστάτη ασφαλείας C 0 ) (0 ) ) Μέγιστη πίεση λειτουργίας bar 6 Ελάχιστη ροή μάζας l/min Χωρίς απαιτήσεις Υδροστάτης s 40 Θερμικό/θερμοστάτης s 40 Πίν. Συνθήκες λειτουργίας και σταθερά χρονικά διαστήματα ) Ρύθμιση του θερμοστάτη ασφαλείας, όταν ο λέβητας χρησιμοποιείται ως λέβητας ζεστού νερού. ) Μπορείτε να λειτουργήσετε το λέβητα και ως λέβητα ζεστού νερού με θερμοστάτη ασφαλείας στους 0 C. Απευθυνθείτε στο συνεργάτη της Buderus. Οι λέβητες ζεστού νερού με μέγιστη θερμοκρασία άνω των 0 C υπόκεινται στην οδηγία για τον εξοπλισμό υπό πίεση 97//EΚ. Κατά τη κυκλοφορία στην αγορά της Γερμανίας αυτοί οι λέβητες ζεστού νερού υπόκεινται σύμφωνα με τον κανονισμό ασφάλειας λειτουργίας στην επιφύλαξη έγκρισης και πρέπει πριν από την έναρξη λειτουργίας καθώς και σε καθορισμένες προθεσμίες να ελέγχονται από ένα εγκεκριμένο κέντρο ελέγχου. Φορτία αιχμής που υπερβαίνουν την αναφερόμενη ισχύ του λέβητα πρέπει να αποφεύγονται. Η συχνότητα ενεργοποίησης του καυστήρα (αναφορικά με τις πραγματικές ώρες λειτουργίας του καυστήρα) δεν θα πρέπει να υπερβαίνει κατά μέσο όρο τις 4 εκκινήσεις ανά ώρα. Logano SK64/SK74 Λέβητας Όροι λειτουργίας Ελάχιστη θερμοκρασία επιστροφής σε C Ελάχιστη ισχύς λέβητα σε καύση πετρελαίου σε καύση με αέριο ) στην η βαθμίδα (βασικό φορτίο) % σε διακοπή λειτουργίας Σε συνδυασμό με το ταμπλό ρύθμισης Logamatic για λειτουργία αντιστάθμισης σε χαμηλές θερμοκρασίες Χωρίς απαίτηση Η απενεργοποίηση του λέβητα πραγματοποιείται αυτόματα μέσω του ταμπλό ρύθμισης Logamatic Σε συνδυασμό με ένα ταμπλό ρύθμισης Logamatic για σταθερές θερμοκρασίες νερού λέβητα, π.χ. Logamatic 4 με ZM47 ή σε συνδυασμό με εξωτερική ρύθμιση Logano SK64/ Χωρίς απαίτηση SK74 Πίν. 4 Όροι λειτουργίας ) Ποιότητα αερίου σύμφωνα με το φύλλο εργασίας G 60/.7 Επισκόπηση των κατάλληλων καυσίμων Logano SK64/ SK74 Σημείωση Πίν. Καύσιμα Πετρέλαιο θέρμανσης EL κατά DIN 60 μέρος Υγραέριο Καύσιμα Φυσικό αέριο DVGW G 60 Βιοαέριο Ποιότητα κατά DVGW G 6 πίνακας Ο λέβητας Logano SK64/SK74 μπορεί να λειτουργήσει με τα αναφερόμενα καύσιμα. Επιλέξτε έναν καυστήρα, ο οποίος ανταποκρίνεται στα καύσιμα που αναφέρονται για το λέβητα Logano SK64/SK74..8 Πινακίδα κατασκευαστή Η πινακίδα αναγνώρισης βρίσκεται πίσω από την πόρτα καυστήρα επάνω δεξιά στο λέβητα. Εκεί αναγράφονται ο αριθμός σειράς, τα στοιχεία ισχύος και τα στοιχεία έγκρισης. Όταν λόγω προβλήματος στην εγκατάστασή σας επικοινωνήσετε με τη Buderus, αναφέρετε πάντα αυτά τα στοιχεία. Με τη βοήθεια αυτών των στοιχείων μπορούμε να αντιδράσουμε γρήγορα και στοχευμένα. Logano SK64/SK (0/0)

6 Περιγραφή της συσκευής.9 Περιγραφή συσκευών Ο λέβητας πετρελαίου/αερίου Logano SK64/SK74 πρέπει να εξοπλιστεί με έναν καυστήρα που ταιριάζει στο λέβητα. Στο λέβητα πετρελαίου/αερίου Logano SK64/SK74 πρέπει να πραγματοποιήσετε μια άνοδο της θερμοκρασίας επιστροφής ( φύλλο εργασίας K6, κατάλογος). Δυνατός εξοπλισμός βλ. συνολικό κατάλογο. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω λανθασμένου καυστήρα. B Χρησιμοποιείτε μόνο καυστήρες, που ανταποκρίνονται στις τεχνικές προϋποθέσεις του λέβητα πετρελαίου/αερίου Logano SK64/ SK74 ( κεφάλαιο., σελίδα 8). Τα κύρια μέρη του λέβητα πετρελαίου/αερίου Logano SK64/ SK74 είναι: Σώμα λέβητα [4] σε συνδυασμό με καυστήρα. Ο κορμός του λέβητα μεταφέρει τη θερμότητα που παράγεται από τον καυστήρα στο νερό θέρμανσης. Επένδυση λέβητα [] και θερμομόνωση []. Το κάλυμμα λέβητα και η θερμομόνωση περιορίζουν την απώλεια ενέργειας. Ταμπλό ρύθμισης (πρόσθετος εξοπλισμός []). Το ταμπλό ρύθμισης επιτηρεί και ελέγχει όλα τα ηλεκτρικά εξαρτήματα του λέβητα πετρελαίου/αερίου Logano SK64/ SK SL Σχ. Λέβητας πετρελαίου/αερίου Logano 0 kw-00 kw [] Θερμική μόνωση [] Κάλυμμα λέβητα [] Ταμπλό ρύθμισης (πρόσθετος εξοπλισμός) [4] Σώμα λέβητα [] Επένδυση πόρτας [6] Πλάκα καυστήρα με οπές (πρόσθετος εξοπλισμός) 4 Σχ. Λέβητας πετρελαίου/αερίου Logano 400 kw-80 kw [] Θερμική μόνωση [] Κάλυμμα λέβητα [] Ταμπλό ρύθμισης (πρόσθετος εξοπλισμός) [4] Σώμα λέβητα [] Επένδυση πόρτας [6] Πλάκα καυστήρα με οπές (πρόσθετος εξοπλισμός).0 Συσκευασία B Κατά την παράδοση ελέγξτε τη συσκευασία για τυχόν φθορές. B Ελέγξτε την πληρότητα του περιεχομένου παραγγελίας. SK64/SK74 Σώμα λέβητα Κάλυμμα Μόνωση (σε ξύλινο κιβώτιο) ) Καυστήρας Πρόσθετος εξοπλισμός ) Πλάκα καυστήρα με οπές Πρόσθετος εξοπλισμός ) Αυτοματισμός Πρόσθετος εξοπλισμός ) Πίν. 6 Περιεχόμενο παραγγελίας ) Logano 400 kw 80 kw: x ξύλινα κιβώτια ) δεν περιλαμβάνεται στο παραδοτέο υλικό SL 6 Logano SK64/SK (0/0)

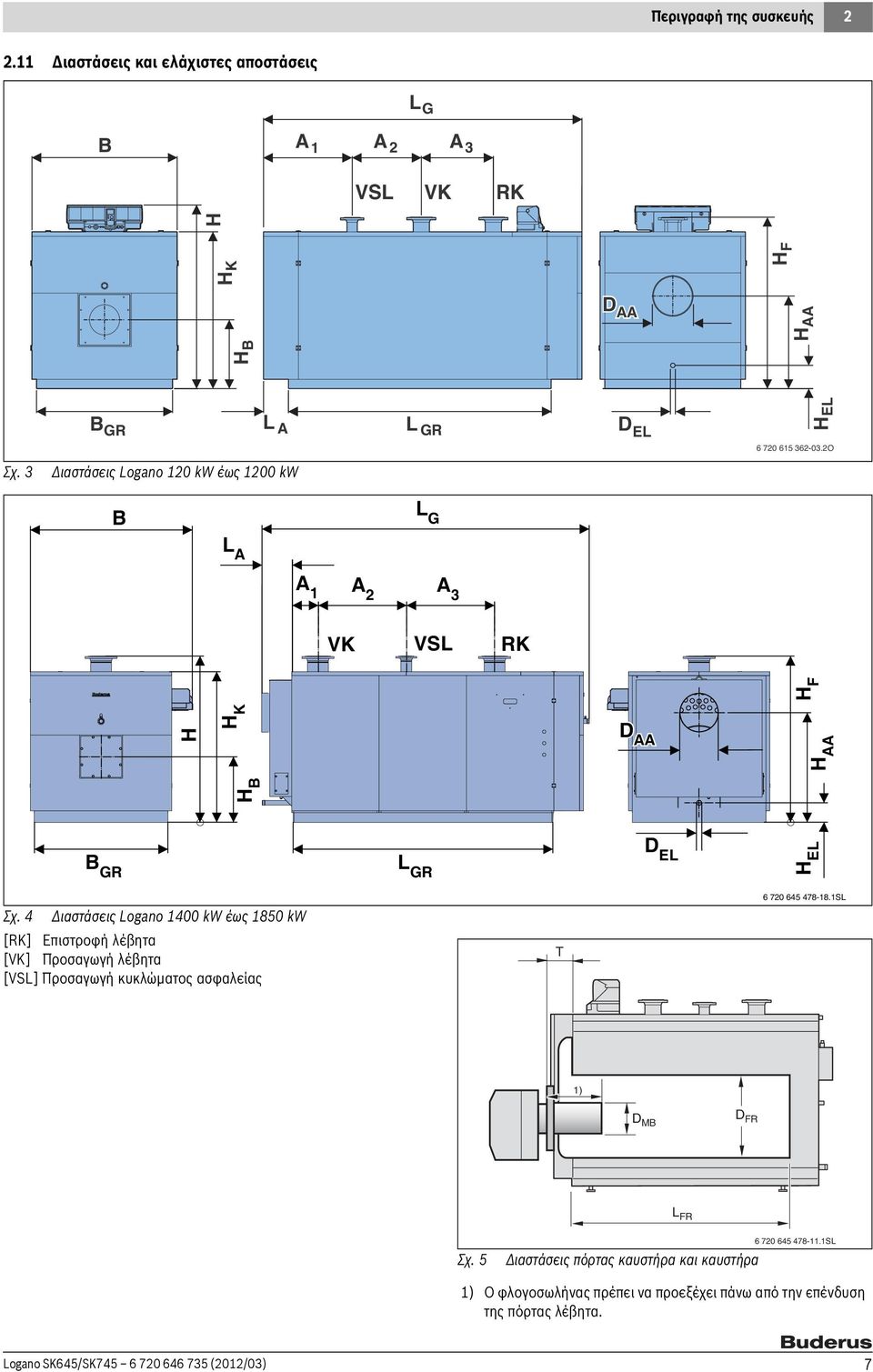

7 Περιγραφή της συσκευής. Διαστάσεις και ελάχιστες αποστάσεις L G B A A A VSL VK RK H K H F H AA H D AA H B B GR L A L GR D EL H EL O Σχ. Διαστάσεις Logano 0 kw έως 00 kw B L G L A A A A VK VSL RK B GR H H B H K L GR D AA AA D EL EL H EL H AA H F Σχ. 4 Διαστάσεις Logano 400 kw έως 80 kw [RK] Επιστροφή λέβητα [VK] Προσαγωγή λέβητα [VSL] Προσαγωγή κυκλώματος ασφαλείας T SL ) D MB D FR L FR Σχ. Διαστάσεις πόρτας καυστήρα και καυστήρα SL ) Ο φλογοσωλήνας πρέπει να προεξέχει πάνω από την επένδυση της πόρτας λέβητα. Logano SK64/SK (0/0) 7

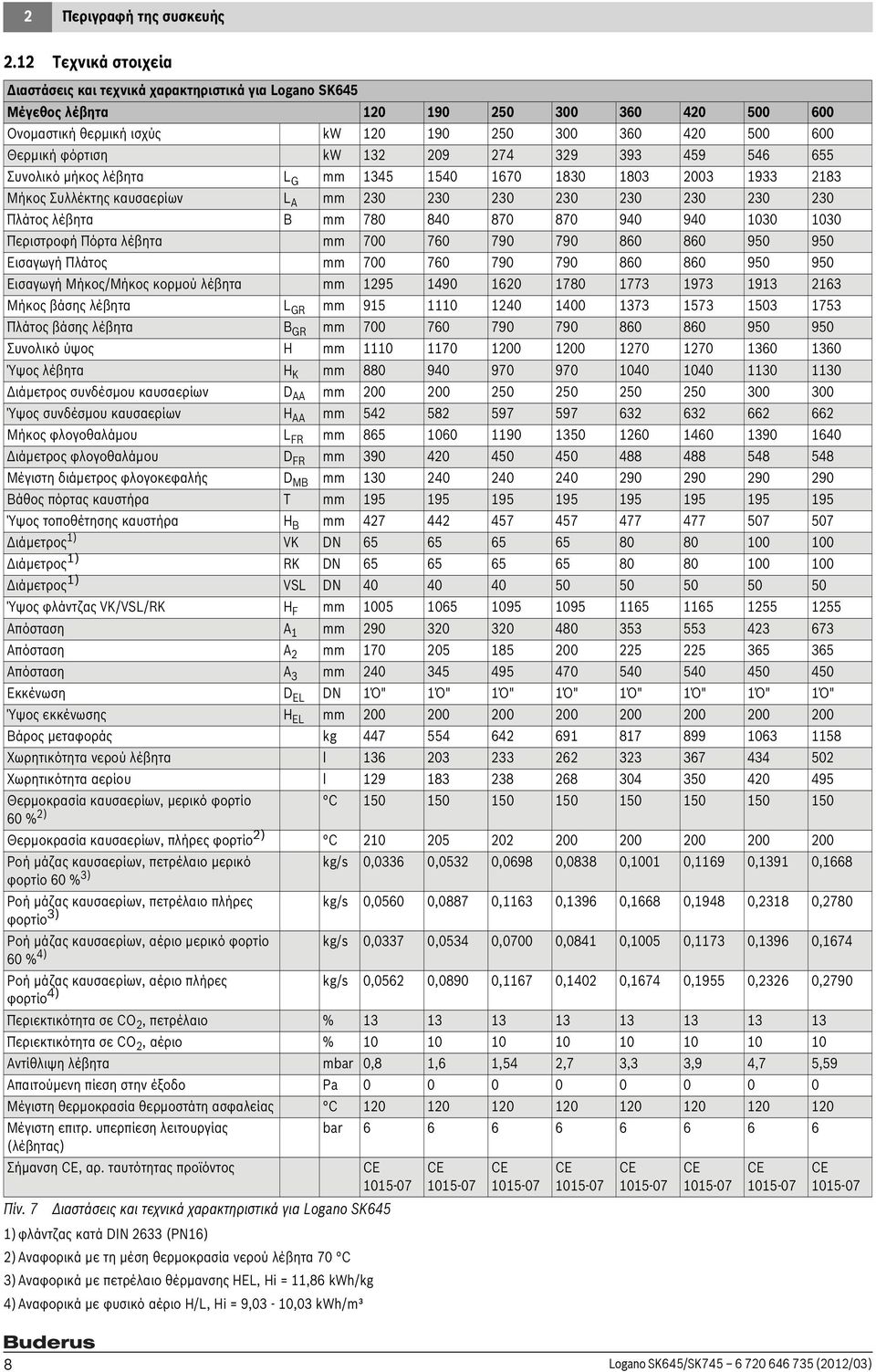

8 Περιγραφή της συσκευής. Τεχνικά στοιχεία Διαστάσεις και τεχνικά χαρακτηριστικά για Logano SK64 Μέγεθος λέβητα Ονομαστική θερμική ισχύς kw Θερμική φόρτιση kw Συνολικό μήκος λέβητα L G mm Μήκος Συλλέκτης καυσαερίων L A mm Πλάτος λέβητα B mm Περιστροφή Πόρτα λέβητα mm Εισαγωγή Πλάτος mm Εισαγωγή Μήκος/Μήκος κορμού λέβητα mm Μήκος βάσης λέβητα L GR mm Πλάτος βάσης λέβητα B GR mm Συνολικό ύψος H mm Ύψος λέβητα H K mm Διάμετρος συνδέσμου καυσαερίων D AA mm Ύψος συνδέσμου καυσαερίων H AA mm Μήκος φλογοθαλάμου L FR mm Διάμετρος φλογοθαλάμου D FR mm Μέγιστη διάμετρος φλογοκεφαλής D MB mm Βάθος πόρτας καυστήρα T mm Ύψος τοποθέτησης καυστήρα H B mm Διάμετρος ) VK DN Διάμετρος ) RK DN Διάμετρος ) VSL DN Ύψος φλάντζας VK/VSL/RK H F mm Απόσταση A mm Απόσταση A mm Απόσταση A mm Εκκένωση D EL DN Ό" Ό" Ό" Ό" Ό" Ό" Ό" Ό" Ύψος εκκένωσης H EL mm Βάρος μεταφοράς kg Χωρητικότητα νερού λέβητα l Χωρητικότητα αερίου l Θερμοκρασία καυσαερίων, μερικό φορτίο C % ) Θερμοκρασία καυσαερίων, πλήρες φορτίο ) C Ροή μάζας καυσαερίων, πετρέλαιο μερικό kg/s 0,06 0,0 0,0698 0,088 0,00 0,69 0,9 0,668 φορτίο 60 % ) Ροή μάζας καυσαερίων, πετρέλαιο πλήρες kg/s 0,060 0,0887 0,6 0,96 0,668 0,948 0,8 0,780 φορτίο ) Ροή μάζας καυσαερίων, αέριο μερικό φορτίο kg/s 0,07 0,04 0,0700 0,084 0,00 0,7 0,96 0, % 4) Ροή μάζας καυσαερίων, αέριο πλήρες kg/s 0,06 0,0890 0,67 0,40 0,674 0,9 0,6 0,790 φορτίο 4) Περιεκτικότητα σε CO, πετρέλαιο % Περιεκτικότητα σε CO, αέριο % Αντίθλιψη λέβητα mbar 0,8,6,4,7,,9 4,7,9 Απαιτούμενη πίεση στην έξοδο Pa Μέγιστη θερμοκρασία θερμοστάτη ασφαλείας C Μέγιστη επιτρ. υπερπίεση λειτουργίας bar (λέβητας) Σήμανση CE, αρ. ταυτότητας προϊόντος CE 0-07 CE 0-07 CE 0-07 CE 0-07 CE 0-07 CE 0-07 CE 0-07 CE 0-07 Πίν. 7 Διαστάσεις και τεχνικά χαρακτηριστικά για Logano SK64 ) φλάντζας κατά DIN 6 (PN6) ) Αναφορικά με τη μέση θερμοκρασία νερού λέβητα 70 C ) Αναφορικά με πετρέλαιο θέρμανσης HEL, Hi =,86 kwh/kg 4) Αναφορικά με φυσικό αέριο H/L, Hi = 9,0-0,0 kwh/m³ 8 Logano SK64/SK (0/0)

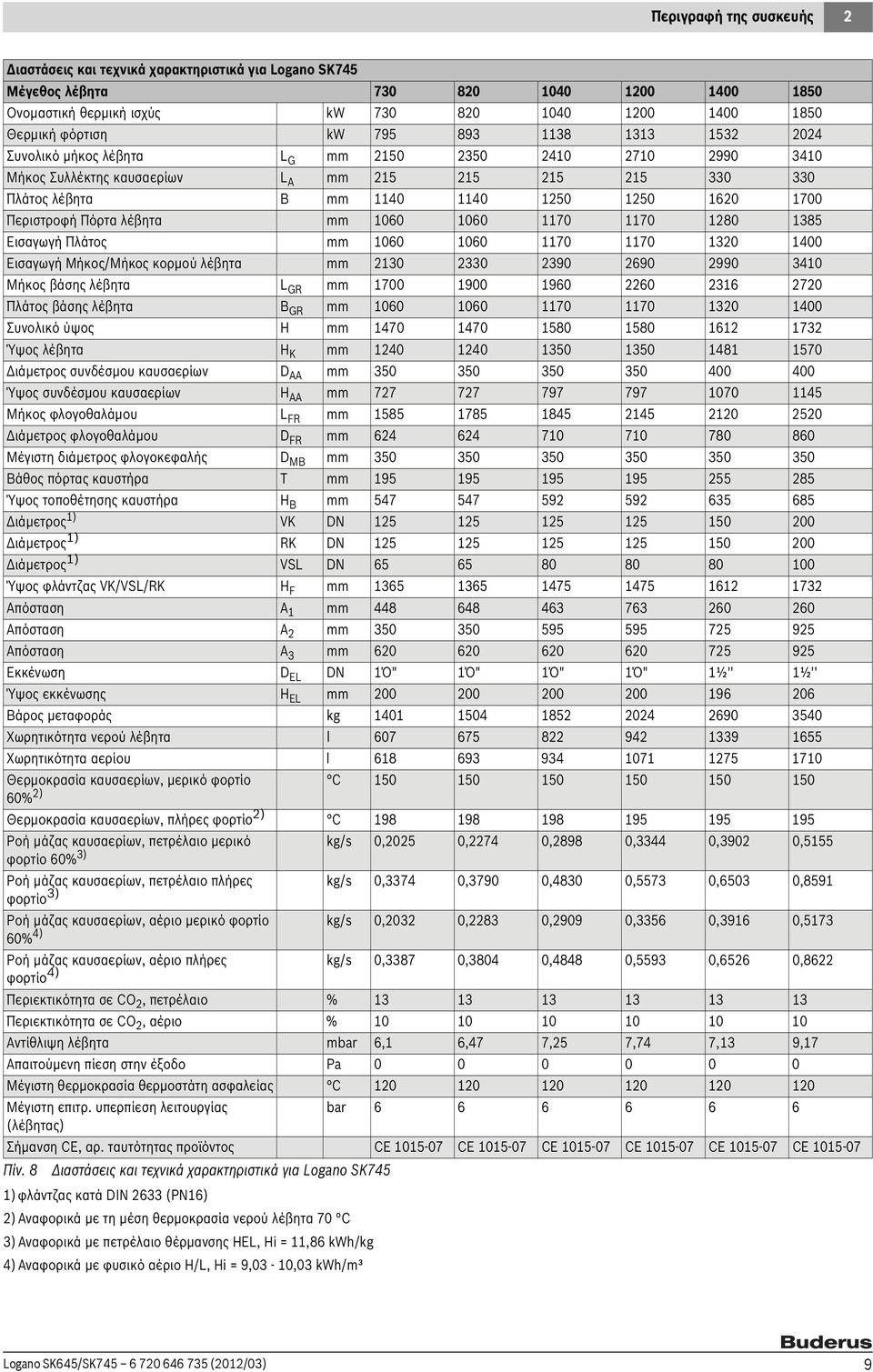

9 Περιγραφή της συσκευής Διαστάσεις και τεχνικά χαρακτηριστικά για Logano SK74 Μέγεθος λέβητα Ονομαστική θερμική ισχύς kw Θερμική φόρτιση kw Συνολικό μήκος λέβητα L G mm Μήκος Συλλέκτης καυσαερίων L A mm 0 0 Πλάτος λέβητα B mm Περιστροφή Πόρτα λέβητα mm Εισαγωγή Πλάτος mm Εισαγωγή Μήκος/Μήκος κορμού λέβητα mm Μήκος βάσης λέβητα L GR mm Πλάτος βάσης λέβητα B GR mm Συνολικό ύψος H mm Ύψος λέβητα H K mm Διάμετρος συνδέσμου καυσαερίων D AA mm Ύψος συνδέσμου καυσαερίων H AA mm Μήκος φλογοθαλάμου L FR mm Διάμετρος φλογοθαλάμου D FR mm Μέγιστη διάμετρος φλογοκεφαλής D MB mm Βάθος πόρτας καυστήρα T mm Ύψος τοποθέτησης καυστήρα H B mm Διάμετρος ) VK DN 0 00 Διάμετρος ) RK DN 0 00 Διάμετρος ) VSL DN Ύψος φλάντζας VK/VSL/RK H F mm Απόσταση A mm Απόσταση A mm Απόσταση A mm Εκκένωση D EL DN Ό" Ό" Ό" Ό" ½'' ½'' Ύψος εκκένωσης H EL mm Βάρος μεταφοράς kg Χωρητικότητα νερού λέβητα l Χωρητικότητα αερίου l Θερμοκρασία καυσαερίων, μερικό φορτίο C % ) Θερμοκρασία καυσαερίων, πλήρες φορτίο ) C Ροή μάζας καυσαερίων, πετρέλαιο μερικό kg/s 0,0 0,74 0,898 0,44 0,90 0, φορτίο 60% ) Ροή μάζας καυσαερίων, πετρέλαιο πλήρες kg/s 0,74 0,790 0,480 0,7 0,60 0,89 φορτίο ) Ροή μάζας καυσαερίων, αέριο μερικό φορτίο kg/s 0,0 0,8 0,909 0,6 0,96 0,7 60% 4) Ροή μάζας καυσαερίων, αέριο πλήρες kg/s 0,87 0,804 0,4848 0,9 0,66 0,86 φορτίο 4) Περιεκτικότητα σε CO, πετρέλαιο % Περιεκτικότητα σε CO, αέριο % Αντίθλιψη λέβητα mbar 6, 6,47 7, 7,74 7, 9,7 Απαιτούμενη πίεση στην έξοδο Pa Μέγιστη θερμοκρασία θερμοστάτη ασφαλείας C Μέγιστη επιτρ. υπερπίεση λειτουργίας bar (λέβητας) Σήμανση CE, αρ. ταυτότητας προϊόντος CE 0-07 CE 0-07 CE 0-07 CE 0-07 CE 0-07 CE 0-07 Πίν. 8 Διαστάσεις και τεχνικά χαρακτηριστικά για Logano SK74 ) φλάντζας κατά DIN 6 (PN6) ) Αναφορικά με τη μέση θερμοκρασία νερού λέβητα 70 C ) Αναφορικά με πετρέλαιο θέρμανσης HEL, Hi =,86 kwh/kg 4) Αναφορικά με φυσικό αέριο H/L, Hi = 9,0-0,0 kwh/m³ Logano SK64/SK (0/0) 9

10 Κανονισμοί Κανονισμοί Κατά τη συναρμολόγηση και τη λειτουργία της εγκατάστασης θέρμανσης τηρείτε τα πρότυπα και τις οδηγίες που ισχύουν στη χώρα σας! Τα στοιχεία στην πινακίδα τύπου είναι καθοριστικά και πρέπει να λαμβάνονται υπόψη. 4 Μεταφορά Στο κεφάλαιο αυτό περιγράφεται η μεταφορά του λέβητα χωρίς να προκληθούν βλάβες. ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου λόγω εσφαλμένα ασφαλισμένου λέβητα. B Για τη μεταφορά του λέβητα χρησιμοποιήστε κατάλληλα μέσα μεταφοράς (π.χ. περισσότερα χειροκίνητα καρότσια ή ένα περονοφόρο ανυψωτικό όχημα). B Κατά τη μεταφορά ασφαλίστε το λέβητα έναντι πτώσης. 4.. Μεταφορά του λέβητα με ένα περονοφόρο ανυψωτικό όχημα ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω ζημιών στο σώμα λέβητα. Ο λέβητας επιτρέπεται να μεταφέρεται με περονοφόρο ανυψωτικό όχημα, όταν το μήκος περόνης του περονοφόρου ανυψωτικού οχήματος φτάνει από το μπροστινό μέχρι το πίσω κάλυμμα λέβητα. B Πριν από την ανύψωση του λέβητα ελέγξτε αν το μπροστινό και το πίσω κάλυμμα λέβητα βρίσκεται στην περόνη του περονοφόρου ανυψωτικού οχήματος. B Ανυψώνετε το λέβητα μόνο στις δοκούς και τα αντιστυλώματα, όχι στο σώμα λέβητα. B Μεταφέρετε το λέβητα από τα πλάγια με το περονοφόρο ανυψωτικό όχημα ή με τροχούς βαρέως τύπου. 4.. Μεταφορά του λέβητα με χειροκίνητα καρότσια B Ωθήστε ένα ή περισσότερα χειροκίνητα καρότσια κάτω από το μπροστινό και το πίσω τοίχωμα του λέβητα. B Ανυψώστε το λέβητα ομοιόμορφα με το χειροκίνητο καρότσι. 4. Μεταφορά λέβητα με φορτηγό όχημα Εάν θέλετε να μεταφέρετε το λέβητα με φορτηγό, προσέξτε την ακόλουθη υπόδειξη ασφαλείας. ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου λόγω πτώσης φορτίου. B Πριν από τη μεταφορά ασφαλίστε το λέβητα με εντατήρες. 4. Μεταφορά του λέβητα με ένα περονοφόρο ανυψωτικό όχημα ή χειροκίνητα καρότσια Μπορείτε να μεταφέρετε το λέβητα με ένα περονοφόρο ανυψωτικό όχημα ή περισσότερα χειροκίνητα καρότσια. Για τη μεταφορά του λέβητα λάβετε υπόψη τις ακόλουθες οδηγίες: ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου λόγω πτώσης φορτίου. B Κατανείμετε το βάρος του λέβητα κατά την ανύψωση και μεταφορά ομοιόμορφα στο περονοφόρο ανυψωτικό όχημα/τα χειροκίνητα καρότσια. B Προσέξτε το βάρος του λέβητα και των μέσων μεταφοράς. B Κατά τη μεταφορά ασφαλίστε το λέβητα έναντι πτώσης T Σχ. 6 Μεταφορά του λέβητα με ένα περονοφόρο ανυψωτικό όχημα ή περισσότερα χειροκίνητα καρότσια [] Μπροστινό κάλυμμα λέβητα [] Πίσω κάλυμμα λέβητα [] Σώμα λέβητα 4. Ανύψωση λέβητα με ένα γερανό Μπορείτε να ανυψώσετε και να μεταφέρετε το λέβητα [] με ένα γερανό. ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου λόγω πτώσης φορτίου. B Χρησιμοποιείτε αποκλειστικά συρματόσχοινα συγκράτησης όμοιου μήκους. B Χρησιμοποιείτε αποκλειστικά συρματόσχοινα συγκράτησης. B Αναρτάτε το άγκιστρο αποκλειστικά στις προβλεπόμενες οπές των κομβοελασμάτων. B Ανυψώνετε το λέβητα με γερανό, μόνο αν διαθέτετε την κατάλληλη κατάρτιση. B Αναρτήστε το γάντζο του συρματόσχοινου μεταφοράς [] στις οπές των δύο κομβοελασμάτων [4] του σώματος λέβητα. 0 Logano SK64/SK (0/0)

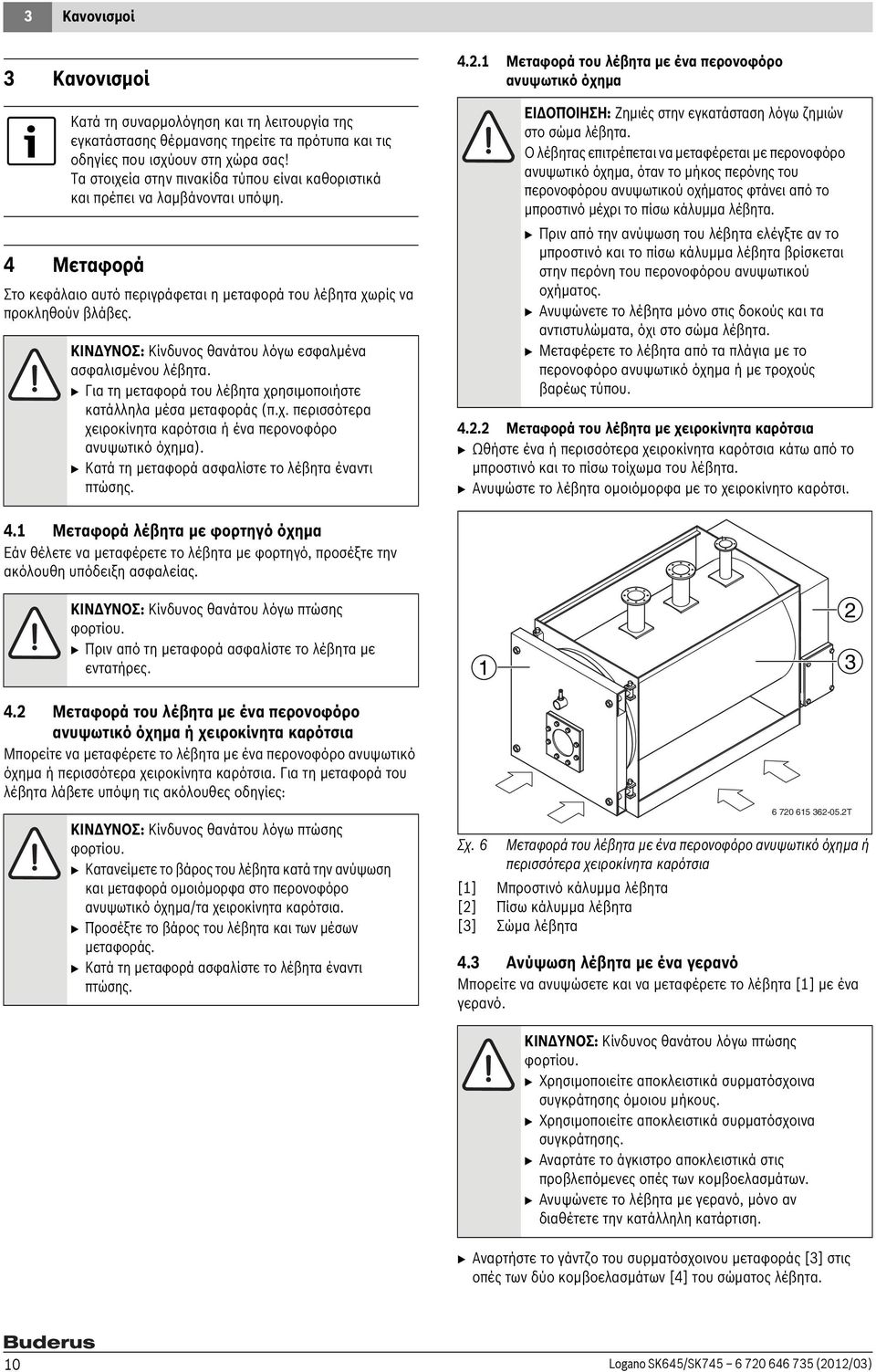

11 Τοποθέτηση B Αναρτήστε το γάντζο γερανού [] στο συρματόσχοινο μεταφοράς. Λέβητας Μέγεθος λέβητα Απόσταση A H σε mm Aπόσταση A V σε ) Απόσταση A S σε mm Σχ. 7 Ανύψωση λέβητα με ένα γερανό [] Λέβητας [] Γάντζος γερανού [] Γάντζος του συρματόσχοινου μεταφοράς [4] Οπές γωνιακών ελασμάτων ανύψωσης (το σημείο τοποθέτησης εξαρτάται από το μέγεθος του λέβητα) Τοποθέτηση T. Τοποθέτηση του λέβητα Το κεφάλαιο αυτό περιγράφει τη σωστή τοποθέτηση του λέβητα. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω παγετού. B Τοποθετήστε το λέβητα σε ένα χώρο που να προστατεύεται από τον παγετό. 4 Logano SK64 Logano SK L BR ) Πίν. 9 Προκαθορισμένες αποστάσεις από τον τοίχο ) Λάβετε υπόψη τη διάσταση L BR (μήκος του καυστήρα) αναφορικά με την απόσταση A V και A S (στην πλευρά αναστολέα της πόρτας καυστήρα) ) Στον Logano SK λάβετε υπόψη τη διάσταση του χρησιμοποιούμενου συστήματος ελέγχου σε σχέση με τη διάσταση απόστασης A S (στην πλευρά συναρμολόγησης του συστήματος ελέγχου 0+L BR +ταμπλό ρύθμισης) Κατά την τοποθέτηση ενός σιγαστήρα καυσαερίων ή/και ενός εναλλάκτη θερμότητας καυσαερίων λάβετε υπόψη τον πρόσθετα απαιτούμενο χώρο. Για να στερεώσετε το ταμπλό ρύθμισης με το στήριγμα του ταμπλό ρύθμισης (πρόσθετος εξοπλισμός) πλευρικά στο λέβητα, χρησιμοποιήστε τις διαστάσεις απόστασης από τις οδηγίες συναρμολόγησης του στηρίγματος (πρόσθετος εξοπλισμός). Εφόσον λόγω θορύβου του φέροντος οργανισμού απαιτείται η μόνωση μεταξύ χώρου τοποθέτησης και λέβητα, πρέπει τα ηχομονωτικά μέτρα (π.χ. ηχομονωτικές επενδύσεις) να τοποθετηθούν πριν από την τοποθέτηση. Πρέπει να λαμβάνετε υπόψη τις τοπικές διατάξεις ασφαλείας. A S A H Απαιτήσεις για το χώρο τοποθέτησης: Η βάση τοποθέτησης πρέπει να διαθέτει επαρκή αντοχή φορτίου και σταθερότητα. Ο χώρος τοποθέτησης πρέπει να είναι ξηρός και χωρίς παγετό. Το μέγεθος του χώρου τοποθέτησης πρέπει να διασφαλίζει μια απρόσκοπτη λειτουργία. Συνιστώμενες ελάχιστες αποστάσεις από τους τοίχους Αν θέλετε να δημιουργήσετε θεμέλιο ή επιφάνεια τοποθέτησης, φροντίστε για την τήρηση των προβλεπόμενων αποστάσεων από τους τοίχους ( Σχ. 8 και Πίν. 9). Η επιφάνεια τοποθέτησης πρέπει να είναι επίπεδη και οριζόντια. Το μπροστινό άκρο του λέβητα να είναι ευθυγραμμισμένο με το μπροστινό άκρο της βάσης. Παράδειγμα τοποθέτησης για το λέβητα θα βρείτε στην Σχ. 8. Μπορείτε να τοποθετήσετε αναστολέα πόρτας καυστήρα από δεξιά προς τα αριστερά ( κεφάλαιο.4 από σελίδα 4). Στοιχεία για το μήκος λέβητα L και το πλάτος λέβητα B θα βρείτε στο κεφάλαιο, σελίδα.τοιχεία για το μήκος λέβητα L και το πλάτος λέβητα B θα βρείτε στο κεφάλαιο., σελίδα 8. A V A S Σχ. 8 Χώρος τοποθέτησης με λέβητα (διαστάσεις σε mm) Logano SK64/SK (0/0)

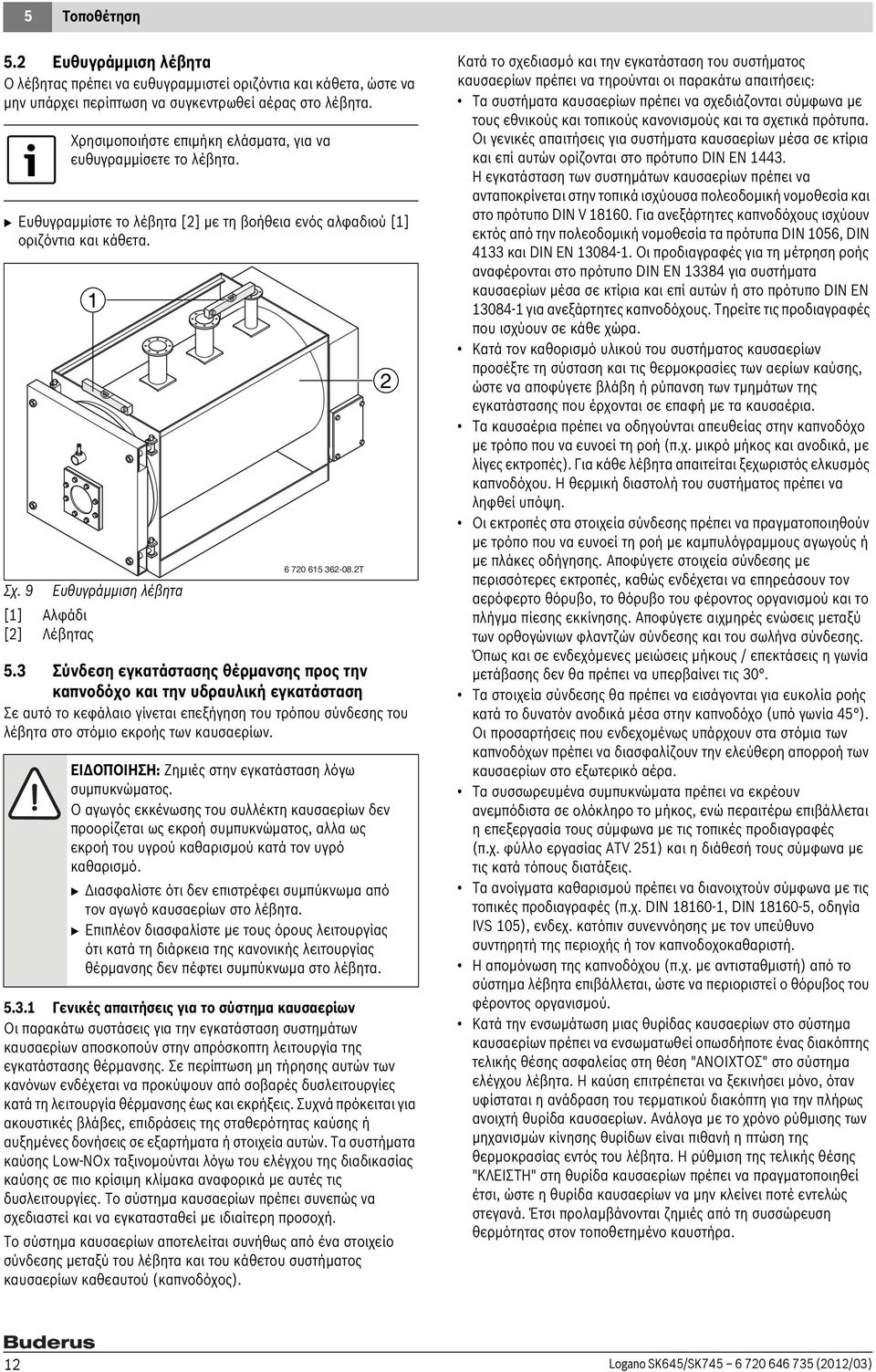

12 Τοποθέτηση. Ευθυγράμμιση λέβητα Ο λέβητας πρέπει να ευθυγραμμιστεί οριζόντια και κάθετα, ώστε να μην υπάρχει περίπτωση να συγκεντρωθεί αέρας στο λέβητα. Χρησιμοποιήστε επιμήκη ελάσματα, για να ευθυγραμμίσετε το λέβητα. B Ευθυγραμμίστε το λέβητα [] με τη βοήθεια ενός αλφαδιού [] οριζόντια και κάθετα. Σχ. 9 Ευθυγράμμιση λέβητα [] Αλφάδι [] Λέβητας T. Σύνδεση εγκατάστασης θέρμανσης προς την καπνοδόχο και την υδραυλική εγκατάσταση Σε αυτό το κεφάλαιο γίνεται επεξήγηση του τρόπου σύνδεσης του λέβητα στο στόμιο εκροής των καυσαερίων. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω συμπυκνώματος. Ο αγωγός εκκένωσης του συλλέκτη καυσαερίων δεν προορίζεται ως εκροή συμπυκνώματος, αλλα ως εκροή του υγρού καθαρισμού κατά τον υγρό καθαρισμό. B Διασφαλίστε ότι δεν επιστρέφει συμπύκνωμα από τον αγωγό καυσαερίων στο λέβητα. B Επιπλέον διασφαλίστε με τους όρους λειτουργίας ότι κατά τη διάρκεια της κανονικής λειτουργίας θέρμανσης δεν πέφτει συμπύκνωμα στο λέβητα... Γενικές απαιτήσεις για το σύστημα καυσαερίων Οι παρακάτω συστάσεις για την εγκατάσταση συστημάτων καυσαερίων αποσκοπούν στην απρόσκοπτη λειτουργία της εγκατάστασης θέρμανσης. Σε περίπτωση μη τήρησης αυτών των κανόνων ενδέχεται να προκύψουν από σοβαρές δυσλειτουργίες κατά τη λειτουργία θέρμανσης έως και εκρήξεις. Συχνά πρόκειται για ακουστικές βλάβες, επιδράσεις της σταθερότητας καύσης ή αυξημένες δονήσεις σε εξαρτήματα ή στοιχεία αυτών. Τα συστήματα καύσης Low-NOx ταξινομούνται λόγω του ελέγχου της διαδικασίας καύσης σε πιο κρίσιμη κλίμακα αναφορικά με αυτές τις δυσλειτουργίες. Το σύστημα καυσαερίων πρέπει συνεπώς να σχεδιαστεί και να εγκατασταθεί με ιδιαίτερη προσοχή. Το σύστημα καυσαερίων αποτελείται συνήθως από ένα στοιχείο σύνδεσης μεταξύ του λέβητα και του κάθετου συστήματος καυσαερίων καθεαυτού (καπνοδόχος). Κατά το σχεδιασμό και την εγκατάσταση του συστήματος καυσαερίων πρέπει να τηρούνται οι παρακάτω απαιτήσεις: Τα συστήματα καυσαερίων πρέπει να σχεδιάζονται σύμφωνα με τους εθνικούς και τοπικούς κανονισμούς και τα σχετικά πρότυπα. Οι γενικές απαιτήσεις για συστήματα καυσαερίων μέσα σε κτίρια και επί αυτών ορίζονται στο πρότυπο DIN EN 44. Η εγκατάσταση των συστημάτων καυσαερίων πρέπει να ανταποκρίνεται στην τοπικά ισχύουσα πολεοδομική νομοθεσία και στο πρότυπο DIN V 860. Για ανεξάρτητες καπνοδόχους ισχύουν εκτός από την πολεοδομική νομοθεσία τα πρότυπα DIN 06, DIN 4 και DIN EN Οι προδιαγραφές για τη μέτρηση ροής αναφέρονται στο πρότυπο DIN EN 84 για συστήματα καυσαερίων μέσα σε κτίρια και επί αυτών ή στο πρότυπο DIN EN 084- για ανεξάρτητες καπνοδόχους. Τηρείτε τις προδιαγραφές που ισχύουν σε κάθε χώρα. Κατά τον καθορισμό υλικού του συστήματος καυσαερίων προσέξτε τη σύσταση και τις θερμοκρασίες των αερίων καύσης, ώστε να αποφύγετε βλάβη ή ρύπανση των τμημάτων της εγκατάστασης που έρχονται σε επαφή με τα καυσαέρια. Τα καυσαέρια πρέπει να οδηγούνται απευθείας στην καπνοδόχο με τρόπο που να ευνοεί τη ροή (π.χ. μικρό μήκος και ανοδικά, με λίγες εκτροπές). Για κάθε λέβητα απαιτείται ξεχωριστός ελκυσμός καπνοδόχου. Η θερμική διαστολή του συστήματος πρέπει να ληφθεί υπόψη. Οι εκτροπές στα στοιχεία σύνδεσης πρέπει να πραγματοποιηθούν με τρόπο που να ευνοεί τη ροή με καμπυλόγραμμους αγωγούς ή με πλάκες οδήγησης. Αποφύγετε στοιχεία σύνδεσης με περισσότερες εκτροπές, καθώς ενδέχεται να επηρεάσουν τον αερόφερτο θόρυβο, το θόρυβο του φέροντος οργανισμού και το πλήγμα πίεσης εκκίνησης. Αποφύγετε αιχμηρές ενώσεις μεταξύ των ορθογώνιων φλαντζών σύνδεσης και του σωλήνα σύνδεσης. Όπως και σε ενδεχόμενες μειώσεις μήκους / επεκτάσεις η γωνία μετάβασης δεν θα πρέπει να υπερβαίνει τις 0. Τα στοιχεία σύνδεσης θα πρέπει να εισάγονται για ευκολία ροής κατά το δυνατόν ανοδικά μέσα στην καπνοδόχο (υπό γωνία 4 ). Οι προσαρτήσεις που ενδεχομένως υπάρχουν στα στόμια των καπνοδόχων πρέπει να διασφαλίζουν την ελεύθερη απορροή των καυσαερίων στο εξωτερικό αέρα. Τα συσσωρευμένα συμπυκνώματα πρέπει να εκρέουν ανεμπόδιστα σε ολόκληρο το μήκος, ενώ περαιτέρω επιβάλλεται η επεξεργασία τους σύμφωνα με τις τοπικές προδιαγραφές (π.χ. φύλλο εργασίας ATV ) και η διάθεσή τους σύμφωνα με τις κατά τόπους διατάξεις. Τα ανοίγματα καθαρισμού πρέπει να διανοιχτούν σύμφωνα με τις τοπικές προδιαγραφές (π.χ. DIN 860-, DIN 860-, οδηγία IVS 0), ενδεχ. κατόπιν συνεννόησης με τον υπεύθυνο συντηρητή της περιοχής ή τον καπνοδοχοκαθαριστή. Η απομόνωση της καπνοδόχου (π.χ. με αντισταθμιστή) από το σύστημα λέβητα επιβάλλεται, ώστε να περιοριστεί ο θόρυβος του φέροντος οργανισμού. Κατά την ενσωμάτωση μιας θυρίδας καυσαερίων στο σύστημα καυσαερίων πρέπει να ενσωματωθεί οπωσδήποτε ένας διακόπτης τελικής θέσης ασφαλείας στη θέση "ΑΝΟΙΧΤΟΣ" στο σύστημα ελέγχου λέβητα. Η καύση επιτρέπεται να ξεκινήσει μόνο, όταν υφίσταται η ανάδραση του τερματικού διακόπτη για την πλήρως ανοιχτή θυρίδα καυσαερίων. Ανάλογα με το χρόνο ρύθμισης των μηχανισμών κίνησης θυρίδων είναι πιθανή η πτώση της θερμοκρασίας εντός του λέβητα. Η ρύθμιση της τελικής θέσης "ΚΛΕΙΣΤΗ" στη θυρίδα καυσαερίων πρέπει να πραγματοποιηθεί έτσι, ώστε η θυρίδα καυσαερίων να μην κλείνει ποτέ εντελώς στεγανά. Έτσι προλαμβάνονται ζημιές από τη συσσώρευση θερμότητας στον τοποθετημένο καυστήρα. Logano SK64/SK (0/0)

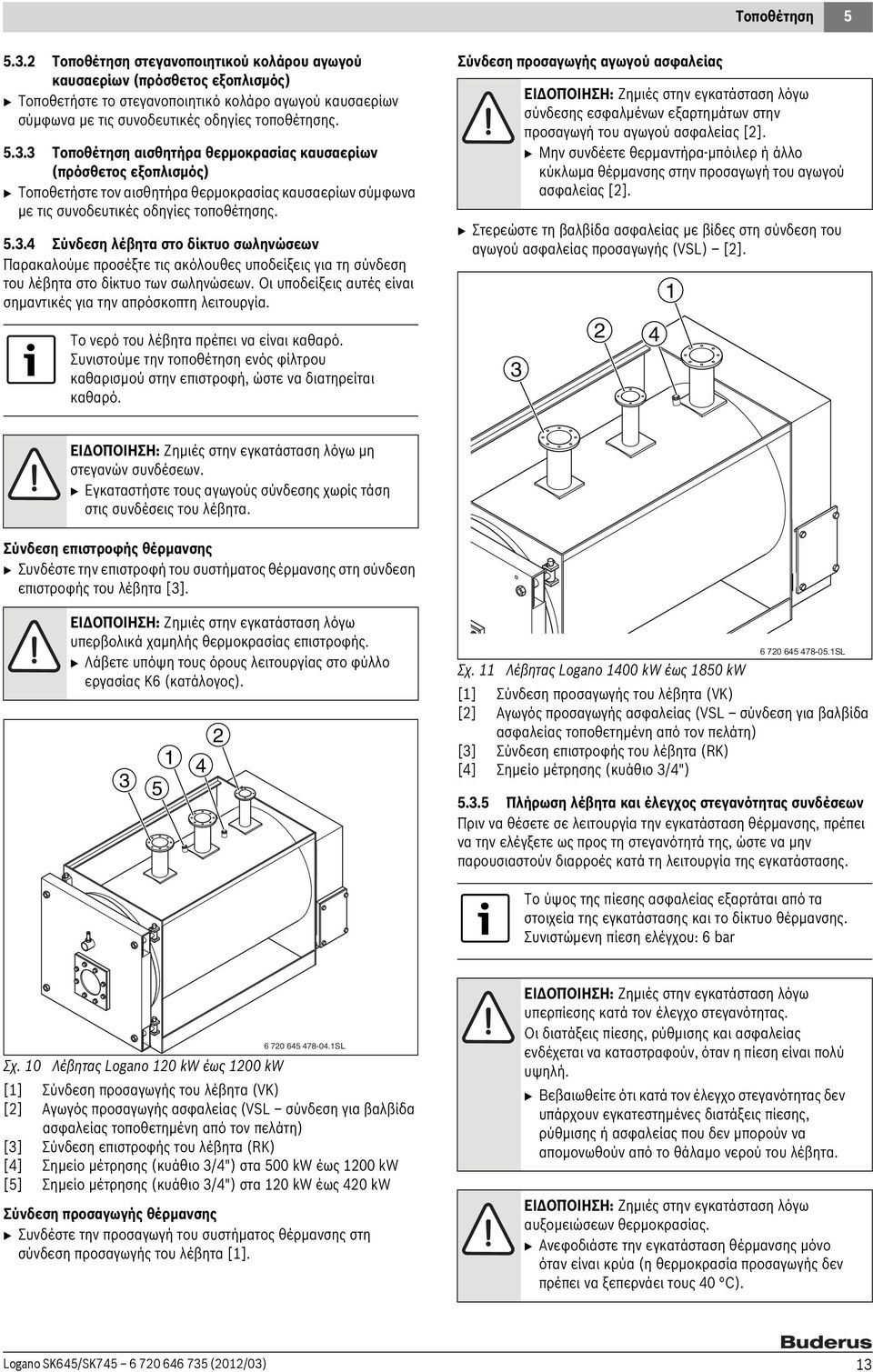

13 Τοποθέτηση.. Τοποθέτηση στεγανοποιητικού κολάρου αγωγού καυσαερίων (πρόσθετος εξοπλισμός) B Τοποθετήστε το στεγανοποιητικό κολάρο αγωγού καυσαερίων σύμφωνα με τις συνοδευτικές οδηγίες τοποθέτησης... Τοποθέτηση αισθητήρα θερμοκρασίας καυσαερίων (πρόσθετος εξοπλισμός) B Τοποθετήστε τον αισθητήρα θερμοκρασίας καυσαερίων σύμφωνα με τις συνοδευτικές οδηγίες τοποθέτησης...4 Σύνδεση λέβητα στο δίκτυο σωληνώσεων Παρακαλούμε προσέξτε τις ακόλουθες υποδείξεις για τη σύνδεση του λέβητα στο δίκτυο των σωληνώσεων. Οι υποδείξεις αυτές είναι σημαντικές για την απρόσκοπτη λειτουργία. Το νερό του λέβητα πρέπει να είναι καθαρό. Συνιστούμε την τοποθέτηση ενός φίλτρου καθαρισμού στην επιστροφή, ώστε να διατηρείται καθαρό. Σύνδεση προσαγωγής αγωγού ασφαλείας B Στερεώστε τη βαλβίδα ασφαλείας με βίδες στη σύνδεση του αγωγού ασφαλείας προσαγωγής (VSL) []. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω σύνδεσης εσφαλμένων εξαρτημάτων στην προσαγωγή του αγωγού ασφαλείας []. B Μην συνδέετε θερμαντήρα-μπόιλερ ή άλλο κύκλωμα θέρμανσης στην προσαγωγή του αγωγού ασφαλείας []. 4 ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω μη στεγανών συνδέσεων. B Εγκαταστήστε τους αγωγούς σύνδεσης χωρίς τάση στις συνδέσεις του λέβητα. Σύνδεση επιστροφής θέρμανσης B Συνδέστε την επιστροφή του συστήματος θέρμανσης στη σύνδεση επιστροφής του λέβητα []. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω υπερβολικά χαμηλής θερμοκρασίας επιστροφής. B Λάβετε υπόψη τους όρους λειτουργίας στο φύλλο εργασίας K6 (κατάλογος) SL Σχ. Λέβητας Logano 400 kw έως 80 kw [] Σύνδεση προσαγωγής του λέβητα (VK) [] Αγωγός προσαγωγής ασφαλείας (VSL σύνδεση για βαλβίδα ασφαλείας τοποθετημένη από τον πελάτη) [] Σύνδεση επιστροφής του λέβητα (RK) [4] Σημείο μέτρησης (κυάθιο /4").. Πλήρωση λέβητα και έλεγχος στεγανότητας συνδέσεων Πριν να θέσετε σε λειτουργία την εγκατάσταση θέρμανσης, πρέπει να την ελέγξετε ως προς τη στεγανότητά της, ώστε να μην παρουσιαστούν διαρροές κατά τη λειτουργία της εγκατάστασης. Το ύψος της πίεσης ασφαλείας εξαρτάται από τα στοιχεία της εγκατάστασης και το δίκτυο θέρμανσης. Συνιστώμενη πίεση ελέγχου: 6 bar SL Σχ. 0 Λέβητας Logano 0 kw έως 00 kw [] Σύνδεση προσαγωγής του λέβητα (VK) [] Αγωγός προσαγωγής ασφαλείας (VSL σύνδεση για βαλβίδα ασφαλείας τοποθετημένη από τον πελάτη) [] Σύνδεση επιστροφής του λέβητα (RK) [4] Σημείο μέτρησης (κυάθιο /4") στα 00 kw έως 00 kw [] Σημείο μέτρησης (κυάθιο /4") στα 0 kw έως 40 kw Σύνδεση προσαγωγής θέρμανσης B Συνδέστε την προσαγωγή του συστήματος θέρμανσης στη σύνδεση προσαγωγής του λέβητα []. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω υπερπίεσης κατά τον έλεγχο στεγανότητας. Οι διατάξεις πίεσης, ρύθμισης και ασφαλείας ενδέχεται να καταστραφούν, όταν η πίεση είναι πολύ υψηλή. B Βεβαιωθείτε ότι κατά τον έλεγχο στεγανότητας δεν υπάρχουν εγκατεστημένες διατάξεις πίεσης, ρύθμισης ή ασφαλείας που δεν μπορούν να απομονωθούν από το θάλαμο νερού του λέβητα. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω αυξομειώσεων θερμοκρασίας. B Ανεφοδιάστε την εγκατάσταση θέρμανσης μόνο όταν είναι κρύα (η θερμοκρασία προσαγωγής δεν πρέπει να ξεπερνάει τους 40 C). Logano SK64/SK (0/0)

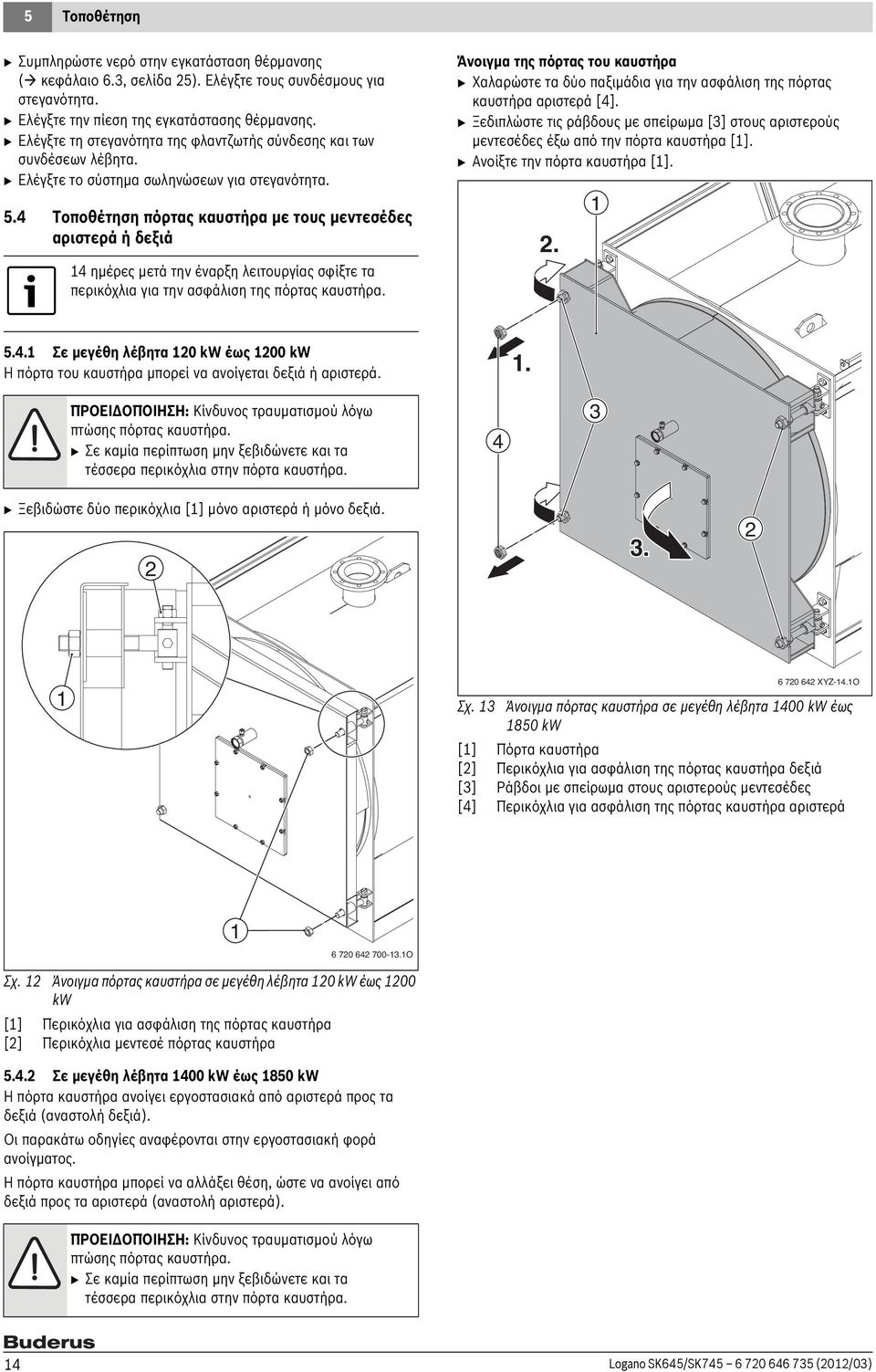

14 Τοποθέτηση B Συμπληρώστε νερό στην εγκατάσταση θέρμανσης ( κεφάλαιο 6., σελίδα ). Ελέγξτε τους συνδέσμους για στεγανότητα. B Ελέγξτε την πίεση της εγκατάστασης θέρμανσης. B Ελέγξτε τη στεγανότητα της φλαντζωτής σύνδεσης και των συνδέσεων λέβητα. B Ελέγξτε το σύστημα σωληνώσεων για στεγανότητα..4 Τοποθέτηση πόρτας καυστήρα με τους μεντεσέδες αριστερά ή δεξιά 4 ημέρες μετά την έναρξη λειτουργίας σφίξτε τα περικόχλια για την ασφάλιση της πόρτας καυστήρα. Άνοιγμα της πόρτας του καυστήρα B Χαλαρώστε τα δύο παξιμάδια για την ασφάλιση της πόρτας καυστήρα αριστερά [4]. B Ξεδιπλώστε τις ράβδους με σπείρωμα [] στους αριστερούς μεντεσέδες έξω από την πόρτα καυστήρα []. B Ανοίξτε την πόρτα καυστήρα []...4. Σε μεγέθη λέβητα 0 kw έως 00 kw Η πόρτα του καυστήρα μπορεί να ανοίγεται δεξιά ή αριστερά.. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος τραυματισμού λόγω πτώσης πόρτας καυστήρα. B Σε καμία περίπτωση μην ξεβιδώνετε και τα τέσσερα περικόχλια στην πόρτα καυστήρα. 4 B Ξεβιδώστε δύο περικόχλια [] μόνο αριστερά ή μόνο δεξιά XYZ-4.O Σχ. Άνοιγμα πόρτας καυστήρα σε μεγέθη λέβητα 400 kw έως 80 kw [] Πόρτα καυστήρα [] Περικόχλια για ασφάλιση της πόρτας καυστήρα δεξιά [] Ράβδοι με σπείρωμα στους αριστερούς μεντεσέδες [4] Περικόχλια για ασφάλιση της πόρτας καυστήρα αριστερά O Σχ. Άνοιγμα πόρτας καυστήρα σε μεγέθη λέβητα 0 kw έως 00 kw [] Περικόχλια για ασφάλιση της πόρτας καυστήρα [] Περικόχλια μεντεσέ πόρτας καυστήρα.4. Σε μεγέθη λέβητα 400 kw έως 80 kw Η πόρτα καυστήρα ανοίγει εργοστασιακά από αριστερά προς τα δεξιά (αναστολή δεξιά). Οι παρακάτω οδηγίες αναφέρονται στην εργοστασιακή φορά ανοίγματος. Η πόρτα καυστήρα μπορεί να αλλάξει θέση, ώστε να ανοίγει από δεξιά προς τα αριστερά (αναστολή αριστερά). ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος τραυματισμού λόγω πτώσης πόρτας καυστήρα. B Σε καμία περίπτωση μην ξεβιδώνετε και τα τέσσερα περικόχλια στην πόρτα καυστήρα. 4 Logano SK64/SK (0/0)

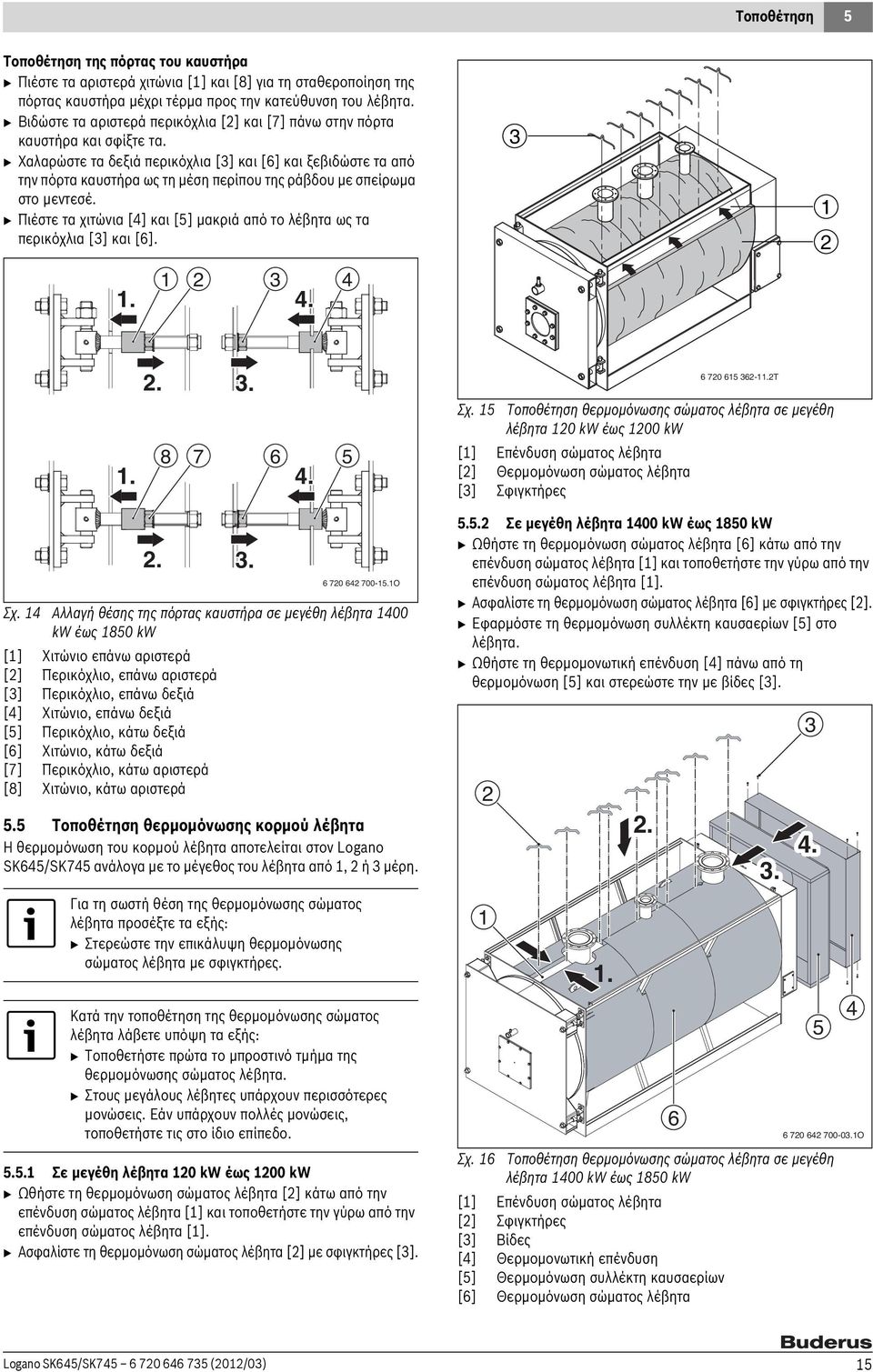

15 Τοποθέτηση Τοποθέτηση της πόρτας του καυστήρα B Πιέστε τα αριστερά χιτώνια [] και [8] για τη σταθεροποίηση της πόρτας καυστήρα μέχρι τέρμα προς την κατεύθυνση του λέβητα. B Βιδώστε τα αριστερά περικόχλια [] και [7] πάνω στην πόρτα καυστήρα και σφίξτε τα. B Χαλαρώστε τα δεξιά περικόχλια [] και [6] και ξεβιδώστε τα από την πόρτα καυστήρα ως τη μέση περίπου της ράβδου με σπείρωμα στο μεντεσέ. B Πιέστε τα χιτώνια [4] και [] μακριά από το λέβητα ως τα περικόχλια [] και [6] T Σχ. Τοποθέτηση θερμομόνωσης σώματος λέβητα σε μεγέθη λέβητα 0 kw έως 00 kw [] Επένδυση σώματος λέβητα [] Θερμομόνωση σώματος λέβητα [] Σφιγκτήρες O Σχ. 4 Αλλαγή θέσης της πόρτας καυστήρα σε μεγέθη λέβητα 400 kw έως 80 kw [] Χιτώνιο επάνω αριστερά [] Περικόχλιο, επάνω αριστερά [] Περικόχλιο, επάνω δεξιά [4] Χιτώνιο, επάνω δεξιά [] Περικόχλιο, κάτω δεξιά [6] Χιτώνιο, κάτω δεξιά [7] Περικόχλιο, κάτω αριστερά [8] Χιτώνιο, κάτω αριστερά. Τοποθέτηση θερμομόνωσης κορμού λέβητα Η θερμομόνωση του κορμού λέβητα αποτελείται στον Logano SK64/SK74 ανάλογα με το μέγεθος του λέβητα από, ή μέρη. Για τη σωστή θέση της θερμομόνωσης σώματος λέβητα προσέξτε τα εξής: B Στερεώστε την επικάλυψη θερμομόνωσης σώματος λέβητα με σφιγκτήρες. Κατά την τοποθέτηση της θερμομόνωσης σώματος λέβητα λάβετε υπόψη τα εξής: B Τοποθετήστε πρώτα το μπροστινό τμήμα της θερμομόνωσης σώματος λέβητα. B Στους μεγάλους λέβητες υπάρχουν περισσότερες μονώσεις. Εάν υπάρχουν πολλές μονώσεις, τοποθετήστε τις στο ίδιο επίπεδο... Σε μεγέθη λέβητα 0 kw έως 00 kw B Ωθήστε τη θερμομόνωση σώματος λέβητα [] κάτω από την επένδυση σώματος λέβητα [] και τοποθετήστε την γύρω από την επένδυση σώματος λέβητα []. B Ασφαλίστε τη θερμομόνωση σώματος λέβητα [] με σφιγκτήρες []... Σε μεγέθη λέβητα 400 kw έως 80 kw B Ωθήστε τη θερμομόνωση σώματος λέβητα [6] κάτω από την επένδυση σώματος λέβητα [] και τοποθετήστε την γύρω από την επένδυση σώματος λέβητα []. B Ασφαλίστε τη θερμομόνωση σώματος λέβητα [6] με σφιγκτήρες []. B Εφαρμόστε τη θερμομόνωση συλλέκτη καυσαερίων [] στο λέβητα. B Ωθήστε τη θερμομονωτική επένδυση [4] πάνω από τη θερμομόνωση [] και στερεώστε την με βίδες []... Σχ. 6 Τοποθέτηση θερμομόνωσης σώματος λέβητα σε μεγέθη λέβητα 400 kw έως 80 kw [] Επένδυση σώματος λέβητα [] Σφιγκτήρες [] Βίδες [4] Θερμομονωτική επένδυση [] Θερμομόνωση συλλέκτη καυσαερίων [6] Θερμομόνωση σώματος λέβητα O Logano SK64/SK (0/0)

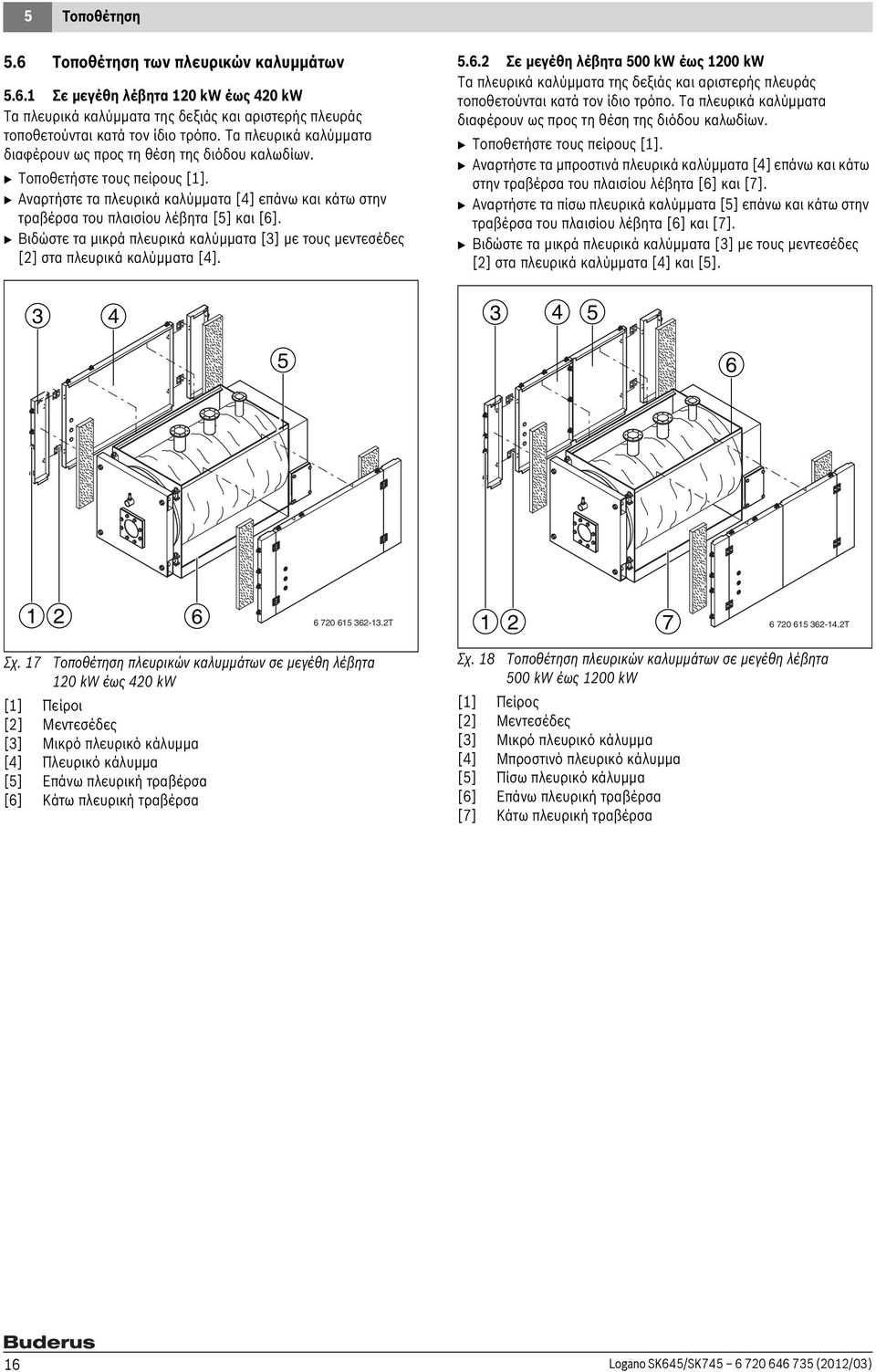

16 Τοποθέτηση.6 Τοποθέτηση των πλευρικών καλυμμάτων.6. Σε μεγέθη λέβητα 0 kw έως 40 kw Τα πλευρικά καλύμματα της δεξιάς και αριστερής πλευράς τοποθετούνται κατά τον ίδιο τρόπο. Τα πλευρικά καλύμματα διαφέρουν ως προς τη θέση της διόδου καλωδίων. B Τοποθετήστε τους πείρους []. B Αναρτήστε τα πλευρικά καλύμματα [4] επάνω και κάτω στην τραβέρσα του πλαισίου λέβητα [] και [6]. B Βιδώστε τα μικρά πλευρικά καλύμματα [] με τους μεντεσέδες [] στα πλευρικά καλύμματα [4] Σε μεγέθη λέβητα 00 kw έως 00 kw Τα πλευρικά καλύμματα της δεξιάς και αριστερής πλευράς τοποθετούνται κατά τον ίδιο τρόπο. Τα πλευρικά καλύμματα διαφέρουν ως προς τη θέση της διόδου καλωδίων. B Τοποθετήστε τους πείρους []. B Αναρτήστε τα μπροστινά πλευρικά καλύμματα [4] επάνω και κάτω στην τραβέρσα του πλαισίου λέβητα [6] και [7]. B Αναρτήστε τα πίσω πλευρικά καλύμματα [] επάνω και κάτω στην τραβέρσα του πλαισίου λέβητα [6] και [7]. B Βιδώστε τα μικρά πλευρικά καλύμματα [] με τους μεντεσέδες [] στα πλευρικά καλύμματα [4] και [] T T 7 Σχ. 7 Τοποθέτηση πλευρικών καλυμμάτων σε μεγέθη λέβητα 0kW έως 40kW [] Πείροι [] Μεντεσέδες [] Μικρό πλευρικό κάλυμμα [4] Πλευρικό κάλυμμα [] Επάνω πλευρική τραβέρσα [6] Κάτω πλευρική τραβέρσα Σχ. 8 Τοποθέτηση πλευρικών καλυμμάτων σε μεγέθη λέβητα 00 kw έως 00 kw [] Πείρος [] Μεντεσέδες [] Μικρό πλευρικό κάλυμμα [4] Μπροστινό πλευρικό κάλυμμα [] Πίσω πλευρικό κάλυμμα [6] Επάνω πλευρική τραβέρσα [7] Κάτω πλευρική τραβέρσα 6 Logano SK64/SK (0/0)

17 Τοποθέτηση.6. Σε μεγέθη λέβητα 400 kw έως 80 kw Τα πλευρικά καλύμματα της δεξιάς και αριστερής πλευράς τοποθετούνται κατά τον ίδιο τρόπο. Τα πλευρικά καλύμματα διαφέρουν ως προς τη θέση της διόδου καλωδίων. Για να συναρμολογήσετε τη βάση ταμπλό ρύθμισης, πρέπει να φτάσετε στην εσωτερική πλευρά των πλευρικών καλυμμάτων. B Πριν τη τοποθέτηση των πλευρικών καλυμμάτων συναρμολογήστε τη βάση ταμπλό ρύθμισης σε ένα μπροστινό πλευρικό κάλυμμα αριστερά ή δεξιά. B Τοποθετήστε τους πείρους []. B Αναρτήστε τα μπροστινά πλευρικά καλύμματα [] επάνω και κάτω στην τραβέρσα του πλαισίου λέβητα. B Αναρτήστε τα μεσαία πλευρικά καλύμματα [4] επάνω και κάτω στην τραβέρσα του πλαισίου λέβητα. B Αναρτήστε τα πίσω πλευρικά καλύμματα [] επάνω και κάτω στην τραβέρσα του πλαισίου λέβητα. B Βιδώστε τα μικρά πλευρικά καλύμματα [7] με τους μεντεσέδες [6] στα μπροστινά πλευρικά καλύμματα []. B Σπάστε την καλύπτρα από τη διέλευση καλωδίων [] του πλευρικού τοιχώματος [8] και καλύψτε την εσωτερική ακμή με το ελαστικό προφίλ [4]. B Βιδώστε τη βάση ταμπλό ρύθμισης [6] ή [7] με περικόχλια [] και βίδες [] πάνω στην ενίσχυση [] του πλευρικού καλύμματος [8] o Σχ. 9 Τοποθέτηση βάσης ταμπλό ρύθμισης σε μεγέθη λέβητα 400 kw έως 80 kw [] Ενίσχυση [] Περικόχλιο [] Δίοδος καλωδίων [4] Ελαστικό προφίλ [] Βίδα [6] Βάση ταμπλό ρύθμισης για Logamatic 4 και 4 [7] Στήριγμα ταμπλό ρύθμισης για Logamatic 4 [8] Μπροστινό πλευρικό κάλυμμα O Σχ. 0 Τοποθέτηση πλευρικών καλυμμάτων σε μεγέθη λέβητα 400 kw έως 80 kw [] Πείροι [] Πλαίσιο λέβητα [] Πίσω πλευρικό κάλυμμα [4] Μεσαίο πλευρικό κάλυμμα [] Μπροστινό πλευρικό κάλυμμα [6] Μεντεσές [7] Μικρό πλευρικό κάλυμμα.7 Τοποθέτηση καυστήρα (πρόσθετος εξοπλισμός) Το κεφάλαιο αυτό σας περιγράφει τον τρόπο συναρμολόγησης του καυστήρα. 6 ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω λανθασμένου καυστήρα. B Χρησιμοποιείτε μόνο καυστήρες, που ανταποκρίνονται στις τεχνικές προϋποθέσεις του Logano SK64/SK74 ( κεφάλαιο., σελίδα 8). Για τη διευκόλυνση της τοποθέτησης των πλευρικών καλυμμάτων αφήστε για τα χέρια σας κατά την ανάρτηση μία απόσταση μεταξύ των πλευρικών καλυμμάτων. B Μετά την τοποθέτηση των πλευρικών καλυμμάτων πιέστε τα στο ίδιο επίπεδο. Logano SK64/SK (0/0) 7

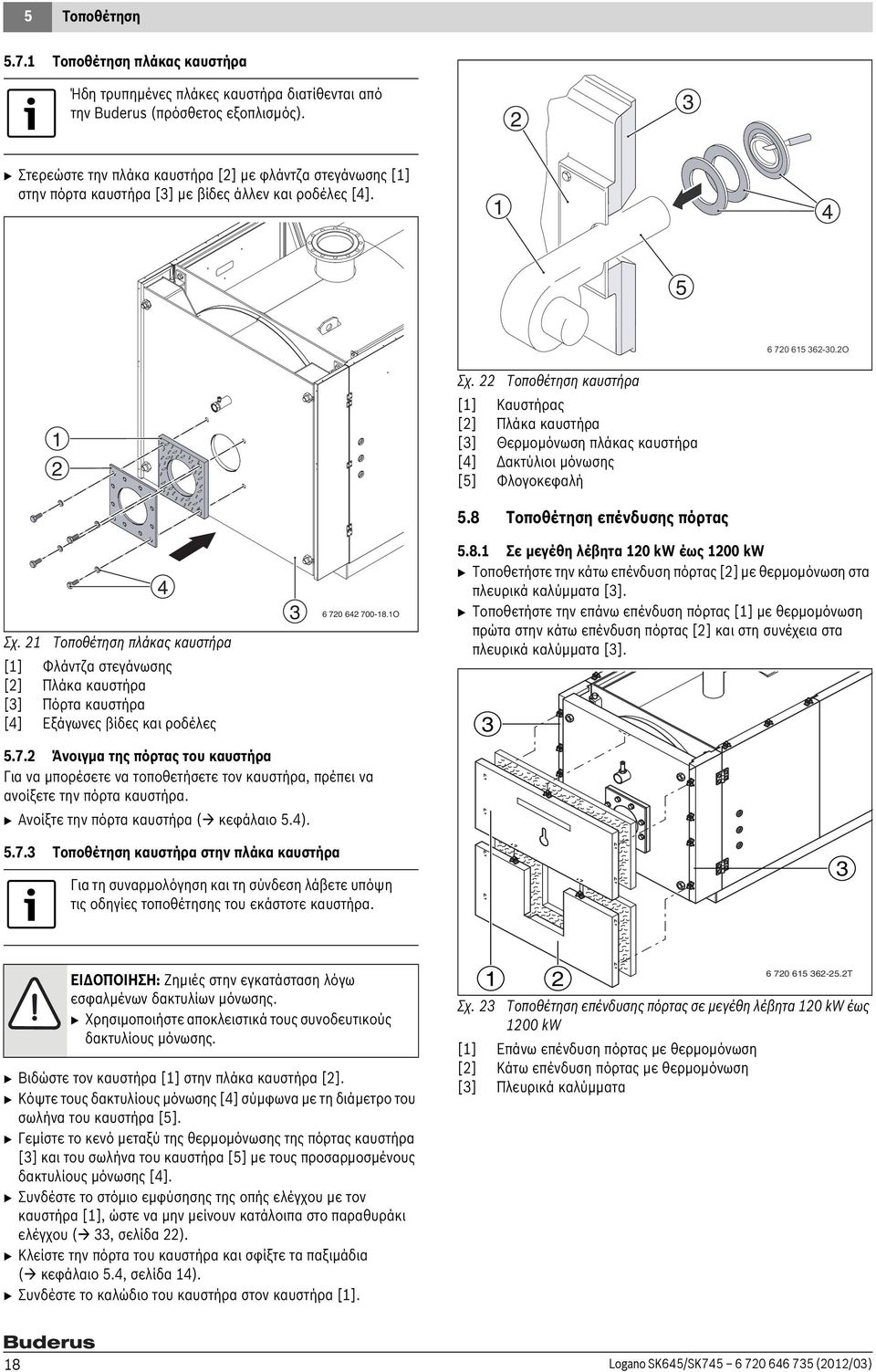

18 Τοποθέτηση.7. Τοποθέτηση πλάκας καυστήρα Ήδη τρυπημένες πλάκες καυστήρα διατίθενται από την Buderus (πρόσθετος εξοπλισμός). B Στερεώστε την πλάκα καυστήρα [] με φλάντζα στεγάνωσης [] στην πόρτα καυστήρα [] με βίδες άλλεν και ροδέλες [4] O Σχ. Τοποθέτηση καυστήρα [] Καυστήρας [] Πλάκα καυστήρα [] Θερμομόνωση πλάκας καυστήρα [4] Δακτύλιοι μόνωσης [] Φλογοκεφαλή.8 Τοποθέτηση επένδυσης πόρτας Σχ. Τοποθέτηση πλάκας καυστήρα [] Φλάντζα στεγάνωσης [] Πλάκα καυστήρα [] Πόρτα καυστήρα [4] Εξάγωνες βίδες και ροδέλες 4.7. Άνοιγμα της πόρτας του καυστήρα Για να μπορέσετε να τοποθετήσετε τον καυστήρα, πρέπει να ανοίξετε την πόρτα καυστήρα. B Ανοίξτε την πόρτα καυστήρα ( κεφάλαιο.4)..7. Τοποθέτηση καυστήρα στην πλάκα καυστήρα O Για τη συναρμολόγηση και τη σύνδεση λάβετε υπόψη τις οδηγίες τοποθέτησης του εκάστοτε καυστήρα..8. Σε μεγέθη λέβητα 0 kw έως 00 kw B Τοποθετήστε την κάτω επένδυση πόρτας [] με θερμομόνωση στα πλευρικά καλύμματα []. B Τοποθετήστε την επάνω επένδυση πόρτας [] με θερμομόνωση πρώτα στην κάτω επένδυση πόρτας [] και στη συνέχεια στα πλευρικά καλύμματα []. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω εσφαλμένων δακτυλίων μόνωσης. B Χρησιμοποιήστε αποκλειστικά τους συνοδευτικούς δακτυλίους μόνωσης. B Βιδώστε τον καυστήρα [] στην πλάκα καυστήρα []. B Κόψτε τους δακτυλίους μόνωσης [4] σύμφωνα με τη διάμετρο του σωλήνα του καυστήρα []. B Γεμίστε το κενό μεταξύ της θερμομόνωσης της πόρτας καυστήρα [] και του σωλήνα του καυστήρα [] με τους προσαρμοσμένους δακτυλίους μόνωσης [4]. B Συνδέστε το στόμιο εμφύσησης της οπής ελέγχου με τον καυστήρα [], ώστε να μην μείνουν κατάλοιπα στο παραθυράκι ελέγχου (, σελίδα ). B Κλείστε την πόρτα του καυστήρα και σφίξτε τα παξιμάδια ( κεφάλαιο.4, σελίδα 4). B Συνδέστε το καλώδιο του καυστήρα στον καυστήρα [] T Σχ. Τοποθέτηση επένδυσης πόρτας σε μεγέθη λέβητα 0 kw έως 00 kw [] Επάνω επένδυση πόρτας με θερμομόνωση [] Κάτω επένδυση πόρτας με θερμομόνωση [] Πλευρικά καλύμματα 8 Logano SK64/SK (0/0)

19 Τοποθέτηση.8. Σε μεγέθη λέβητα 400 kw έως 80 kw Πρώτο βήμα ( Σχ. 4): B Συναρμολογήστε τις διαδοκίδες [] και [4] της επένδυσης πόρτας με βίδες [] στα μικρά πλευρικά καλύμματα []. Τρίτο βήμα ( Σχ. 6):. Τοποθετήστε το κάτω αριστερό τμήμα της επένδυσης πόρτας [] με ένα θερμομονωτικό στρώμα ανάμεσα στην ενίσχυση.. Στερεώστε με βίδες το κάτω αριστερό τμήμα της επένδυσης πόρτας [].. Τοποθετήστε το κάτω δεξί τμήμα της επένδυσης πόρτας [] με ένα θερμομονωτικό στρώμα ανάμεσα στην ενίσχυση. 4. Στερεώστε με βίδες το κάτω δεξί τμήμα της επένδυσης πόρτας [].. Τοποθετήστε το άνω τμήμα της επένδυσης πόρτας [] με μόνωση πάνω στην άνω διαδοκίδα. 6. Πιέστε το άνω τμήμα της επένδυσης πόρτας πάνω στα μικρά πλευρικά καλύμματα, μέχρι να ασφαλίσουν οι πείροι των πλευρικών καλυμμάτων O Σχ. 4 Τοποθέτηση επένδυσης πόρτας σε μεγέθη λέβητα 400 kw έως 80 kw, πρώτο βήμα [] Βίδα [] Μικρό πλευρικό κάλυμμα [] Άνω διαδοκίδα [4] Κάτω διαδοκίδα Δεύτερο βήμα ( Σχ. ): B Συναρμολογήστε τους πείρους [] και τους σφιγκτήρες [] στο άνω τμήμα της επένδυσης πόρτας []. B Τοποθετήστε τις μονώσεις στα τρία τμήματα της επένδυσης πόρτας [], [4] και [] Σχ. 6 Τοποθέτηση επένδυσης πόρτας σε μεγέθη λέβητα 400 kw έως 80 kw, τρίτο βήμα [] Άνω τμήμα της επένδυσης πόρτας [] Κάτω αριστερό τμήμα της επένδυσης πόρτας [] Κάτω δεξί τμήμα της επένδυσης πόρτας O O Σχ. Τοποθέτηση επένδυσης πόρτας σε μεγέθη λέβητα 400 kw έως 80 kw, δεύτερο βήμα [] Πείρος [] Σφιγκτήρες [] Άνω τμήμα της επένδυσης πόρτας [4] Κάτω αριστερό τμήμα της επένδυσης πόρτας [] Κάτω δεξί τμήμα της επένδυσης πόρτας Logano SK64/SK (0/0) 9

20 Τοποθέτηση.9 Τοποθέτηση του μπροστινού καλύμματος λέβητα.9. Σε μεγέθη λέβητα 0 kw έως 00 kw B Βιδώστε το μπροστινό κάλυμμα λέβητα [] με τους μεντεσέδες [] στο κάλυμμα λέβητα ταμπλό ρύθμισης [4]. B Τοποθετήστε τα καλύμματα λέβητα [] και [4] πάνω στους πείρους []. Σχ. 7 Τοποθέτηση μπροστινού καλύμματος λέβητα σε μεγέθη λέβητα 0 kw έως 00 kw [] Πείρος [] Μπροστινό κάλυμμα λέβητα με θερμομόνωση [] Μεντεσέδες [4] Κάλυμμα λέβητα ταμπλό ρύθμισης.9. Σε μεγέθη λέβητα 400 kw έως 80 kw B Βιδώστε το μπροστινό κάλυμμα λέβητα [] με τους μεντεσέδες [4] του μεσαίου καλύμματος λέβητα []. B Τοποθετήστε τη μόνωση του μπροστινού καλύμματος λέβητα [] ανάμεσα στα μικρά πλευρικά καλύμματα. B Τοποθετήστε τα καλύμματα λέβητα [] και [] πάνω στους πείρους [] T.0 Τοποθέτηση ταμπλό ρύθμισης (πρόσθετος εξοπλισμός) Στο παρόν κεφάλαιο περιγράφεται ο τρόπος συναρμολόγησης των ταμπλό ρύθμισης Logamatic 4, 4, 4 και 44 και του σετ αισθητήρων θερμοκρασίας του λέβητα. Όταν χρησιμοποιείται Logamatic 44: Ο πίνακας ελέγχου Logamatic 44 πρέπει να χρησιμοποιείται μόνο με MECH και με ειδικούς αισθητήρες υψηλής θερμοκρασίας. ( Εγχειρίδιο του πίνακα ελέγχου) Το ταμπλό ρύθμισης μπορεί να τοποθετηθεί πλευρικά είτε στο λέβητα ή με αντίστοιχη διάταξη (πρόσθετος εξοπλισμός). Κατά τη χρήση της πλευρικής βάσης ταμπλό ρύθμισης λάβετε υπόψη τις συνημμένες οδηγίες τοποθέτησης. Επιπλέον περιγράφεται ο τρόπος τοποθέτησης του καλωδίου καυστήρα και αισθητήρα..0. Σε μεγέθη λέβητα 0 kw έως 00 kw Στην Σχ. 9 απεικονίζεται η πίσω πλευρά των ταμπλό ρύθμισης και του μπροστινού προστατευτικού καλύμματος []. B Λασκάρετε τις δύο βίδες του προστατευτικού καλύμματος []. Αφαιρέστε το προστατευτικό κάλυμμα προς τα επάνω. B Τοποθετήστε το ταμπλό ρύθμισης μπροστά με τους γάντζους ένθεσης [4] στις οπές του καλύμματος λέβητα []. B Έλξατε το ταμπλό ρύθμισης προς τα εμπρός και έπειτα αφήστε το να πέσει προς τα πίσω. Οι ελαστικοί γάντζοι [] πρέπει να ασφαλίσουν στα ανοίγματα []. B Βιδώστε τη βάση του ταμπλό ρύθμισης με λαμαρινόβιδες στο μπροστινό προστατευτικό κάλυμμα O Σχ. 8 Τοποθέτηση μπροστινού καλύμματος λέβητα σε μεγέθη λέβητα 400 kw έως 80 kw [] Μόνωση του μπροστινού καλύμματος λέβητα [] Μπροστινό κάλυμμα λέβητα [] Μεσαίο κάλυμμα λέβητα [4] Μεντεσές [] Πείρος O Σχ. 9 Τοποθέτηση ταμπλό ρύθμισης σε μεγέθη λέβητα 0 kw έως 00 kw [] Προστατευτικό κάλυμμα [] Ελαστικοί γάντζοι [] Ορθογώνια ανοίγματα στο μπροστινό κάλυμμα λέβητα [4] Γάντζοι ένθεσης [] Οβάλ οπές στο μπροστινό κάλυμμα λέβητα [6] Δίοδος καλωδίων στο μπροστινό κάλυμμα λέβητα [7] Οπές για λαμαρινόβιδες 0 Logano SK64/SK (0/0)
