2 ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΕΧΟΜΕΝΑ KΕΦΑΛΑΙΟ I: Έµβολα 1.1 Μονοκόµµατα Εµβολα 1.2 Διαιρούµενα Εµβολα 1.3 Οδηγίες Εγκατάστασης Διαιρούµενων Εµβόλων 1.4 Βαλβίδα Θράυσης ΚΕΦΑΛΑΙΟ ΙΙ: Mονάδες Ισχύος 2.1 Αντλίες 2.2 Κινητήρες 2.3 Μπλοκ Βαλβίδων 2.4 Δοχείο Λαδιού 2.5 Μονάδα Ισχύος Χωρίς Μηχανοστάσιο KΕΦΑΛΑΙΟ ΙΙΙ: Πλαίσια ανάρτησης 3.1 Υδραυλικό Πλαίσιο έµµεσης ανάρτησης Μονού Εµβόλου 3.2 Τροχαλία (Τροχαλιοστάσιο) αναστροφής κίνησης ΚΕΦΑΛΑΙΟ IV: Οδηγοί και Εξαρτήµατα 4.1 Οδηγοί 4.2 Συρµατόσχοινα 4.3 Εξαρτήµατα Φρέατος 4.4 Προσκρουστήρες ΚΕΦΑΛΑΙΟ V: Πιστοποιητικά 2

3 KEΦΑΛΑΙΟ Ι KΕΦΑΛΑΙΟ I: Έμβολα 1.1 Μονοκόμματα Εμβολα 1.2 Διαιρούμενα Εμβολα 1.3 Οδηγίες Εγκατάστασης Διαιρούμενων Εμβόλων 1.4 Βαλβίδα Θράυσης 3

4 ΕΜΒΟΛΑ ΜΟΝΟΚΟΜΜΑΤΑ ΕΜΒΟΛΑ 1.1 Μονοκόμματα Εμβολα Τεχνικά χαρακτηριστικά Εμβόλων Εμβολο Κύλινδρος Όγκος Λαδιού Τύπος Εμβόλου d (mm) e (mm) Α (mm 2 ) Α1 (mm 2 ) i (mm) J (mm 4 ) x 10 4 Prx (kg/mm) Pcx (daν) Di ecyl V c V r (dm 3 /m) (dm 3 /m) 70 70x x5 80x x x7 90x x x x x x x x x7 120x x x x7 140x x10 165x Διαδρομή Εμβόλου: Min mm/ Max. 1200mm Υπόμνημα πίνακα τενχικών συμβόλων d Διάμετρος Εμβόλου i Ακτίνα αδράνειας Di a Πάχος Εμβόλου j Ροπή αδράνειας ecyl A Επιφάνεια Πιέσεως Εμβόλου P rx Βάρος/ mμ μήκους Vc A1 Επιφάνεια Διατομής Εμβόλου P ck Βάρος σύνδεσης διαιρούμενου Vr Εσωτερική διάμετρος κυλίνδρου Πάχος κυλίνδρου Όγκος λαδιού στον κύλινδρο/m Όγκος λαδιού στο διάκενο κύλινδρου-εμβόλου/m 4

5 ΕΜΒΟΛΑ ΜΟΝΟΚΟΜΜΑΤΑ ΕΜΒΟΛΑ Εμβολα Πλάγιας Αμεσης & Εμμεσης Ανάρτησης - Πλήρης Γκάμα Διαστάσεις για διαμέτρους Σχήμα Εμβολο Διαστάσεις εμβόλου (mm) Βάση πυθμένα (mm) Βάρος Εμβολο d e D Di 70x ,3 106, x ,3 106, x7 7 90x5 5 90x , x x x , x x x ,4 142, x x x x ,4 142, x x ,3 157,1 5, x ,8 166,6 5, x22 22 Μέγιστη στατική πίεση 5.0 MPa 5 e cyl bc De df e1 30 u1 h1 s1 6.4 kg 19xS+12 21xS xS+13,5 24xS xS+15,5 37xS+15,5 29xS+17, xS+18 46xS+19, xS xS+20,5 47xS+21,5 32xS+23 44xS+23, xS+24 85xS xS+25 54xS+28, xS+34

6 ΕΜΒΟΛΑ ΜΟΝΟΚΟΜΜΑΤΑ ΕΜΒΟΛΑ Εμβολα Αμεσης Κεντρικής Ανάρτησης - Πλήρης Γκάμα Διαστάσεις & Τεχνικά Στοιχεία Εμβόλων διαμέτρου ( ) Σχήμα Παρατήρηση: Για διαστάσεις του Χ διαφορετικές απο 500 mm επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών 6

7 ΕΜΒΟΛΑ ΜΟΝΟΚΟΜΜΑΤΑ ΕΜΒΟΛΑ Διαστάσεις & Τεχνικά Στοιχεία Εμβόλων διαμέτρου ( ) Εμβολο Διαστάσεις εμβόλου (mm) Βάση πυθμένα (mm) Φλάντζα (mm) Βάρος Εμβολο d e D Di e cyl bc De Df e1 u1 h1 s1 A kg 70 70x ,3 106, xS x5 80x ,3 106, xS+70 32xS+70,5 90x5 5 24xS+74, x , xS+72,5 90x xS+72,5 100x5 5 29xS x , xS x xS+76,5 110x xS x ,4 142, xS+77,5 110x xS+78,5 120x5 5 32xs x7 120x ,4 142, xS+80,5 52xS x xS x ,3 157,1 5, xS x7 140x ,8 166,6 5, xS+95,5 94xS+101 Μέγιστη στατική πίεση 4.7 MPa 7

8 ΕΜΒΟΛΑ ΔΙΑΙΡΟΥΜΕΝΑ ΕΜΒΟΛΑ 1.2 Διαιρούμενα Έμβολα Τεχνικά Στοιχεία Εμβόλων Τύπου TRA200 Εμβολο Διαστάσεις Εμβόλου Κύλινδρος Ογκος Λαδιού TRA200 d(mm) e(mm) A(mm²) A1(mm²) i(mm) P J(mm 4 )x10 4 rx (kg/mm) 60 solid 60 P cx (daν) Di(mm) ecyl (mm) V c (dm 3 /m) V r (dm 3 /m) , Διαδρομή εμβόλου min: 1750mm - max: 5500mm Εμβολο Διαστάσεις Εμβόλου TRA solid ba (mm) D (mm) df (mm) bc(mm) e1 (mm) h1 (mm) u1 (mm) s1 (mm) connection of leakage hose R= 1/8 BSP Bleed screw e cyl Rupture valve (car rotated by 50 o ) compressed cyl. S+241 mm 1 1/4 1 1/2 Σχήμα Ǿ 70 2x 5a 3x M16 8

9 ΕΜΒΟΛΑ ΔΙΑΙΡΟΥΜΕΝΑ ΕΜΒΟΛΑ Συνολικές Διαστάσεις & Τεχνικά Στοιχεία Εμβόλων T60/80, T75/100, T 90/120 Διαστάσεις εμβόλου από 3000mm εώς 15000mm Έμβολο Διάσταση (mm) Βάρος (kg) τύπος d1 -d2 e D1 D2 D3 D4 e cyl L1 L2 L3 L4 L5 Ar Pr Τ60/ x Χ Τ75/ x Χ Τ90/ x Χ d1 M30 Έμβολο Όγκος λαδιού (l 1 /m) L3 L3 e e Τύπος Λάδι γεμίσματος Εργαζόμενο λάδι L2 L2 D2 L4 L4 e e T60/80 5 x S/2 7.8 x S/2 T75/ x S/ x S/2 d2 T90/ x S/ x S/2 D4 Τα έμβολα προμηθεύονται μαζί με το λάδι e cyl L1 D /2 1 1/2 D3 L5 Σχήμα x O

10 ΕΜΒΟΛΑ ΔΙΑΙΡΟΥΜΕΝΑ ΕΜΒΟΛΑ Συνολικές Διαστάσεις & Τεχνικά Στοιχεία Αμεσων Κεντρικών Εμβόλων T60/80, T75/100, T90/120 L6 Σχήμα Nr. 4 fori M 20 Nr. 8 fori L7 L8 Διαστάσεις εμβόλου από 3000 mm εώς amm Τύπος Εμβόλου L6 (mm) min. max. L7 (mm) L8 (mm) Βάρος (Kg) T60/ x S +S105 T75/100 T90/ x S + S x S+ S172 10

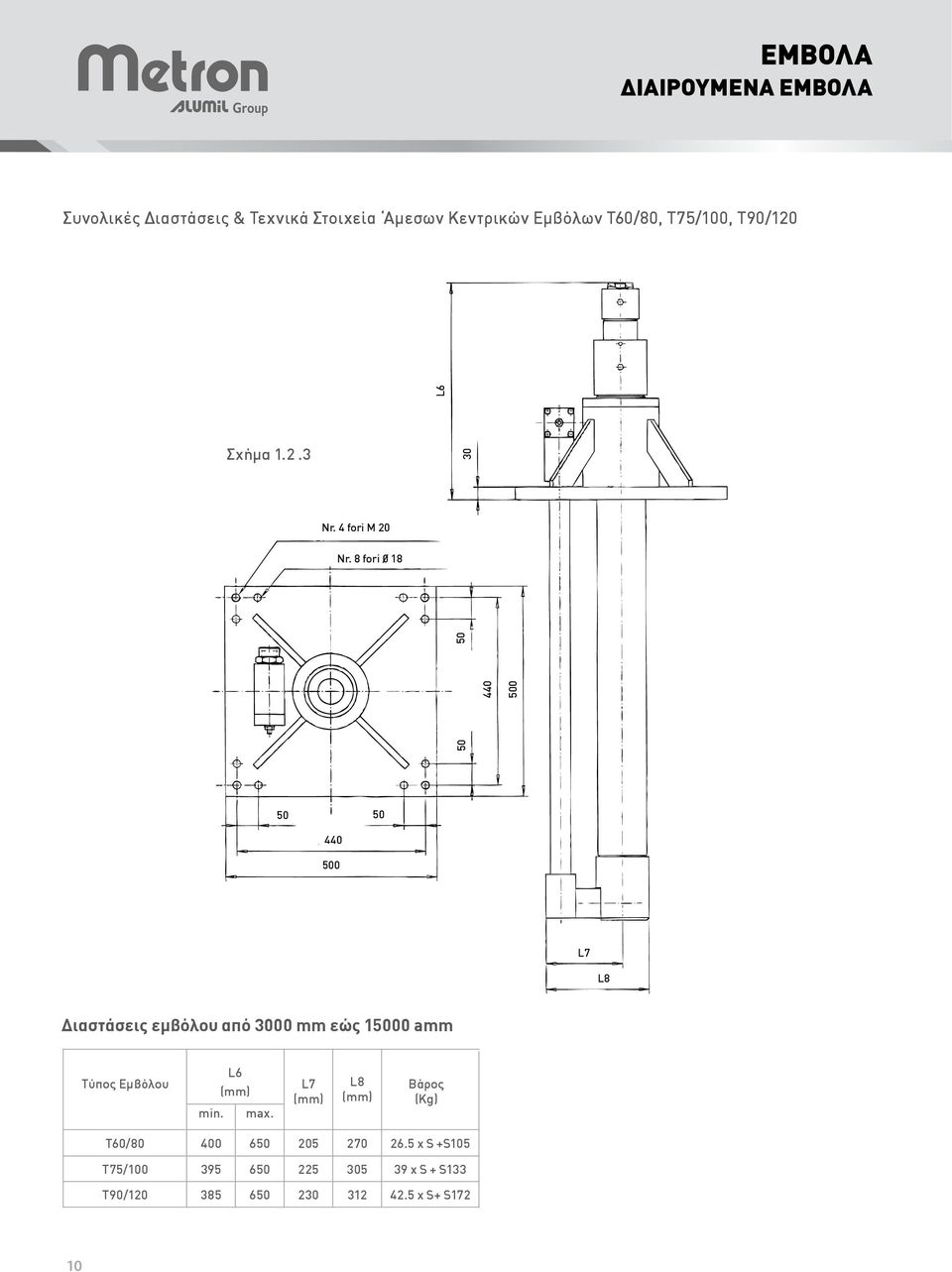

11 ΕΜΒΟΛΑ ΔΙΑΙΡΟΥΜΕΝΑ ΕΜΒΟΛΑ Συνολικές Διαστάσεις Εμβόλων Τύπου T60/80-G, T75/100-G, T90/120-G Σχήμα Τηλεσκοπικά Εμβολα Διαστάσεις (mm) Τύπος L7 L8 Τ 60/100-G Τ 75/100-G Τ 90/100-G

12 ΕΜΒΟΛΑ OΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΔΙΑΡΟΥΜΕΝΩΝ ΕΜΒΟΛΩΝ 1.3 Oδηγίες Εγκατάστασης Διαιρούμενων Εμβόλων Ακλουθώντας τις παρακάτω οδηγίες και χάρη στην πρόσθετη επέκταση του εμβόλου, είναι δυνατή η σύνδεση των διαιρούμενων εμβολών χωρίς τα μισά εμβολα να βγουν από τους μισούς κυλίνδρους! Προσοχή: Οι οδηγίες που ακλουθούν περιγράφουν την διαδικασία συναρμολόγησης των διαιρούμενων εμβολών. Κατά τη διαδικασία αυτή πρέπει να τηρηθούν με σχολαστικότητα όλοι οι απαραίτητοι κανόνες ασφάλειας. Για λογούς σαφήνειας περιγράφονται οι όροι, που χρησιμοποιούνται στα κείμενα, που ακλουθούν: Συγκρότημα εμβόλου Κύλινδρος Έμβολο - το συγκρότημα εμβόλου- κυλίνδρου - το εξωτερικό περίβλημα του συγκροτήματος - το εσωτερικό, κινούμενο τμήμα του συγκροτήματος. Το επανω μισό τμήμα του εμβόλου είναι τοποθετημένο στο έπανω μισό τμήμα του κυλίνδρου (σχήμα 1.3.1) Το κάτω μισό τμήμα του εμβόλου είναι τοποθετημένο στο κάτω μισό τμήμα του κυλίνδρου (εικόνα 1.3.1) ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ Τοποθετούμε τον ανυψωτικό μηχανισμό (παλάγκο) όσο το δυνατόν ψηλότερα μέσα στο φρεάτιο. (Ανυψωτική ικανότητα 2000kg είναι αρκετή. Επίσης, προτείνεται η χρήση ανυψωτικών συσκευών τύπου αλυσίδας ώστε να ατυχούμε ομαλότερους χειρισμούς. Ένας απότομος χειρισμός μπορεί να έχει ως αποτέλεσμα κάποια κρούση και συνεπώς φθορά σε κάποιο από τα σπειρώματα). Τοποθετούμε και στερεώνουμε τα δυο μισά τμήματα του συγκροτήματος στον πυθμένα. Φαντάζουμε να είναι τελείως κάθετα. Η διεύθυνση ανύψωσης του ανυψωτικού μηχανισμού (παλάγκου) προσέχουμε να είναι σε απολυτή ευθυγράμμιση με τον άξονα του κάτω τμήματος του συγκροτήματος. A. Τοποθέτηση Κάτω Τμήματος 1. Απομακρύνουμε το μεταλλικό προστατευτικό κάλυμμα και μετά, τον ελαστικό δακτύλιο (o- ring) από το εμβολο. (Το o ring αυτό εφαρμόζει στο εμβολο με την βοήθεια της κόκκινης ταινίας). Για προστασία, καλύπτουμε το σπείρωμα με πανί η άλλο αντίστοιχο μέσο. Προσοχή: εάν ο ελαστικός δακτύλιος δεν αφαιρεθεί, είναι πολύ πιθανόν να δημιουργήσει σοβαρά προβλήματα στη λειτουργιά του ανελκυστήρα. Για τον λόγο αυτό, δεν πρέπει να ξεχνάμε να αφαιρέσουμε τον ελαστικό δακτύλιο. 2. Με τη βοήθεια τής τρυπάς στο επάνω τμήμα του εμβόλου, ανασηκώνουμε το εμβολο μέχρι να βγει μισό περίπου μέτρο έξω από τον κύλινδρο. 3. Καθαρίζουμε την επιφάνεια του εμβόλου με καθαρό πανί και ελέγχουμε για προεξοχές ή γρατσουνιές. Εάν υπάρχουν, τις διορθώνουμε με τη βοήθεια του σμυριδόπανου, που περιλαμβάνεται στη συσκευασία. 4. Σφίγγουμε το ειδικό εργαλείο σύσφιξης (σφιγκτήρα) στο έμβολο. Αργά και προσεκτικά το κατεβάζουμε μέχρι να συναντήσει τον κύλινδρο. Ανάμεσα στο ειδικό εργαλείο και στο χείλος του κυλίνδρου τοποθετούμε προστατευτικό πανί ή άλλο ανάλογο μέσο (σχήμα 1.3.1). ΣΥΝΔΕΣΗ ΜΕ ΔΑΚΤΥΛΙΟ ΜΟΝΟΚΟΜΜΑΤΗ ΣΥΝΔΕΣΗ Σχήμα

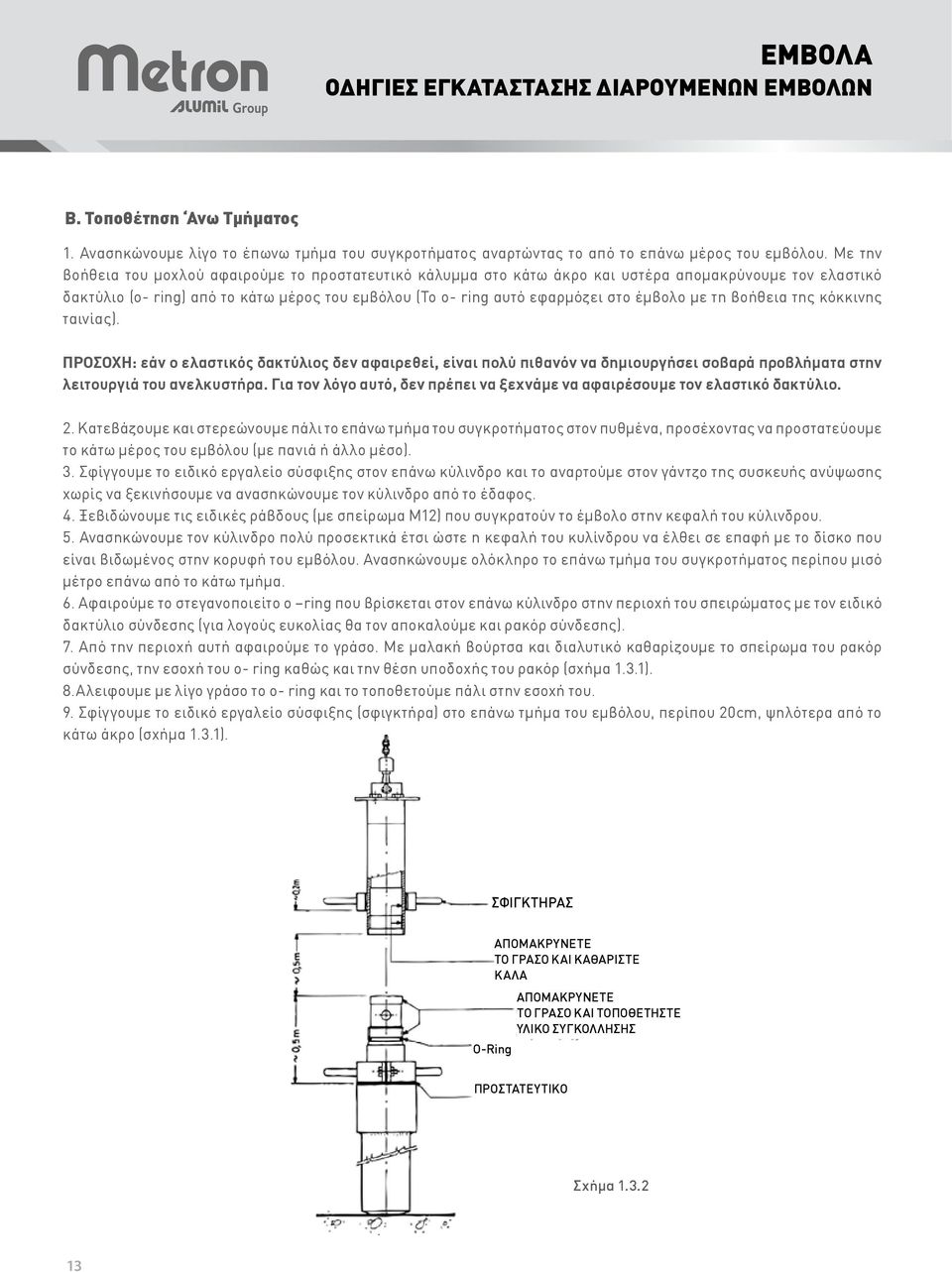

13 ΕΜΒΟΛΑ OΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΔΙΑΡΟΥΜΕΝΩΝ ΕΜΒΟΛΩΝ B. Τοποθέτηση Ανω Τμήματος 1. Ανασηκώνουμε λίγο το έπωνω τμήμα του συγκροτήματος αναρτώντας το από το επάνω μέρος του εμβόλου. Με την βοήθεια του μοχλού αφαιρούμε το προστατευτικό κάλυμμα στο κάτω άκρο και υστέρα απομακρύνουμε τον ελαστικό δακτύλιο (o- ring) από το κάτω μέρος του εμβόλου (Το o- ring αυτό εφαρμόζει στο έμβολο με τη βοήθεια της κόκκινης ταινίας). ΠΡΟΣΟΧΗ: εάν ο ελαστικός δακτύλιος δεν αφαιρεθεί, είναι πολύ πιθανόν να δημιουργήσει σοβαρά προβλήματα στην λειτουργιά του ανελκυστήρα. Για τον λόγο αυτό, δεν πρέπει να ξεχνάμε να αφαιρέσουμε τον ελαστικό δακτύλιο. 2. Κατεβάζουμε και στερεώνουμε πάλι το επάνω τμήμα του συγκροτήματος στον πυθμένα, προσέχοντας να προστατεύουμε το κάτω μέρος του εμβόλου (με πανιά ή άλλο μέσο). 3. Σφίγγουμε το ειδικό εργαλείο σύσφιξης στον επάνω κύλινδρο και το αναρτούμε στον γάντζο της συσκευής ανύψωσης χωρίς να ξεκινήσουμε να ανασηκώνουμε τον κύλινδρο από το έδαφος. 4. Ξεβιδώνουμε τις ειδικές ράβδους (με σπείρωμα Μ12) που συγκρατούν το έμβολο στην κεφαλή του κύλινδρου. 5. Ανασηκώνουμε τον κύλινδρο πολύ προσεκτικά έτσι ώστε η κεφαλή του κυλίνδρου να έλθει σε επαφή με το δίσκο που είναι βιδωμένος στην κορυφή του εμβόλου. Ανασηκώνουμε ολόκληρο το επάνω τμήμα του συγκροτήματος περίπου μισό μέτρο επάνω από το κάτω τμήμα. 6. Αφαιρούμε το στεγανοποιείτο o ring που βρίσκεται στον επάνω κύλινδρο στην περιοχή του σπειρώματος με τον ειδικό δακτύλιο σύνδεσης (για λογούς ευκολίας θα τον αποκαλούμε και ρακόρ σύνδεσης). 7. Από την περιοχή αυτή αφαιρούμε το γράσο. Με μαλακή βούρτσα και διαλυτικό καθαρίζουμε το σπείρωμα του ρακόρ σύνδεσης, την εσοχή του o- ring καθώς και την θέση υποδοχής του ρακόρ (σχήμα 1.3.1). 8.Αλειφουμε με λίγο γράσο το o- ring και το τοποθετούμε πάλι στην εσοχή του. 9. Σφίγγουμε το ειδικό εργαλείο σύσφιξης (σφιγκτήρα) στο επάνω τμήμα του εμβόλου, περίπου 20cm, ψηλότερα από το κάτω άκρο (σχήμα 1.3.1). ΣΦΙΓΚΤΗΡΑΣ ΑΠΟΜΑΚΡΥΝΕΤΕ ΤΟ ΓΡΑΣΟ ΚΑΙ ΚΑΘΑΡΙΣΤΕ ΚΑΛΑ Ο-Ring ΑΠΟΜΑΚΡΥΝΕΤΕ ΤΟ ΓΡΑΣΟ ΚΑΙ ΤΟΠΟΘΕΤΗΣΤΕ ΥΛΙΚΟ ΣΥΓΚΟΛΛΗΣΗΣ ΠΡΟΣΤΑΤΕΥΤΙΚΟ Σχήμα

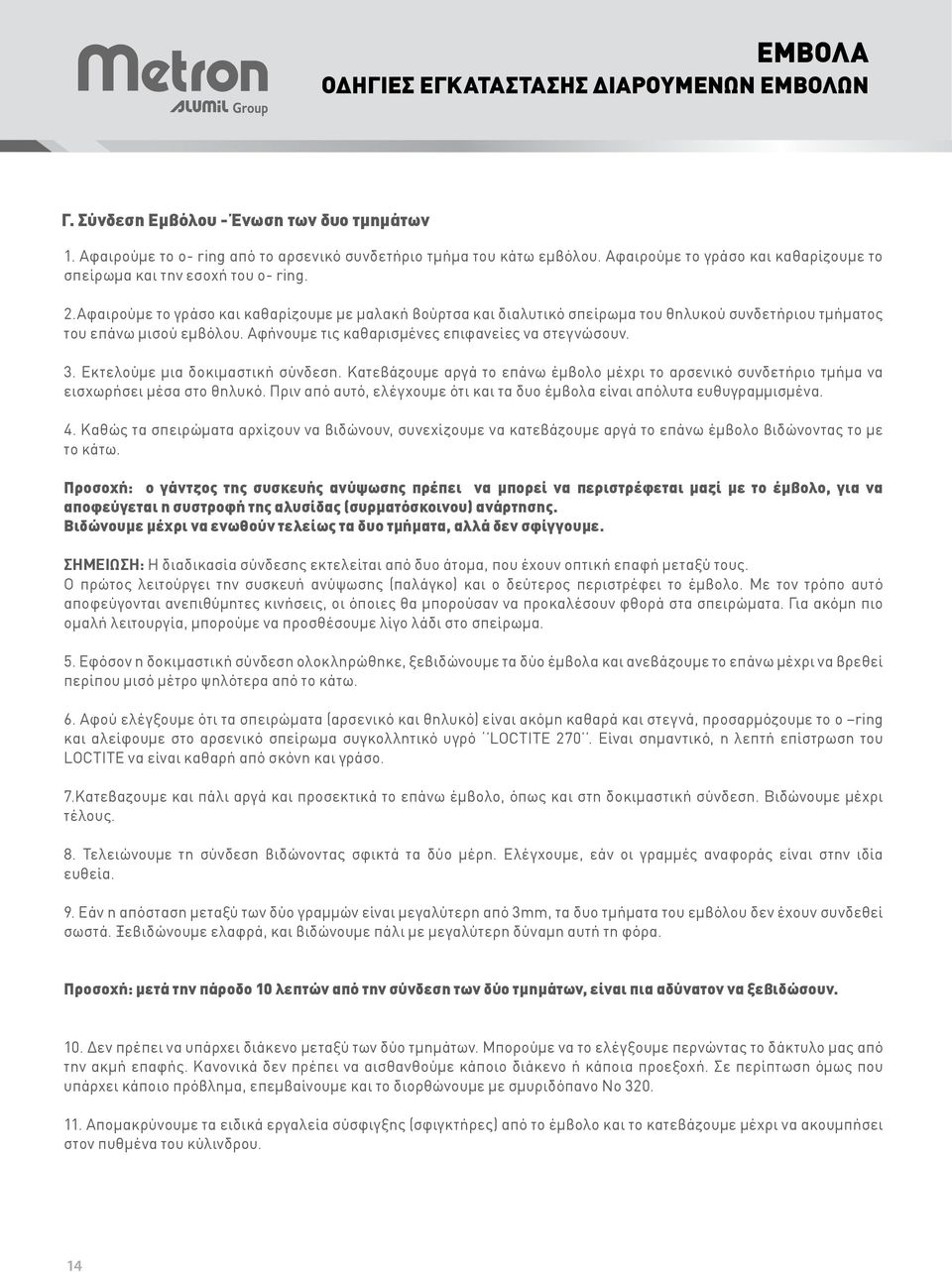

14 ΕΜΒΟΛΑ OΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΔΙΑΡΟΥΜΕΝΩΝ ΕΜΒΟΛΩΝ Γ. Σύνδεση Εμβόλου - Έvωση των δυο τμημάτων 1. Αφαιρούμε το o- ring από το αρσενικό συνδετήριο τμήμα του κάτω εμβόλου. Αφαιρούμε το γράσο και καθαρίζουμε το σπείρωμα και την εσοχή του o- ring. 2.Αφαιρούμε το γράσο και καθαρίζουμε με μαλακή βούρτσα και διαλυτικό σπείρωμα του θηλυκού συνδετήριου τμήματος του επάνω μισού εμβόλου. Αφήνουμε τις καθαρισμένες επιφανείες να στεγνώσουν. 3. Εκτελούμε μια δοκιμαστική σύνδεση. Κατεβάζουμε αργά το επάνω έμβολο μέχρι το αρσενικό συνδετήριο τμήμα να εισχωρήσει μέσα στο θηλυκό. Πριν από αυτό, ελέγχουμε ότι και τα δυο έμβολα είναι απόλυτα ευθυγραμμισμένα. 4. Καθώς τα σπειρώματα αρχίζουν να βιδώνουν, συνεχίζουμε να κατεβάζουμε αργά το επάνω έμβολο βιδώνοντας το με το κάτω. Προσοχή: ο γάντζος της συσκευής ανύψωσης πρέπει να μπορεί να περιστρέφεται μαζί με το έμβολο, για να αποφεύγεται η συστροφή της αλυσίδας (συρματόσκοινου) ανάρτησης. Βιδώνουμε μέχρι να ενωθούν τελείως τα δυο τμήματα, αλλά δεν σφίγγουμε. ΣΗΜΕΙΩΣΗ: Η διαδικασία σύνδεσης εκτελείται από δυο άτομα, που έχουν οπτική επαφή μεταξύ τους. Ο πρώτος λειτούργει την συσκευή ανύψωσης (παλάγκο) και ο δεύτερος περιστρέφει το έμβολο. Με τον τρόπο αυτό αποφεύγονται ανεπιθύμητες κινήσεις, οι όποιες θα μπορούσαν να προκαλέσουν φθορά στα σπειρώματα. Για ακόμη πιο ομαλή λειτουργία, μπορούμε να προσθέσουμε λίγο λάδι στο σπείρωμα. 5. Εφόσον η δοκιμαστική σύνδεση ολοκληρώθηκε, ξεβιδώνουμε τα δύο έμβολα και ανεβάζουμε το επάνω μέχρι να βρεθεί περίπου μισό μέτρο ψηλότερα από το κάτω. 6. Αφού ελέγξουμε ότι τα σπειρώματα (αρσενικό και θηλυκό) είναι ακόμη καθαρά και στεγνά, προσαρμόζουμε το o ring και αλείφουμε στο αρσενικό σπείρωμα συγκολλητικό υγρό LOCTITE 270. Είναι σημαντικό, η λεπτή επίστρωση του LOCTITE να είναι καθαρή από σκόνη και γράσο. 7.Κατεβαζουμε και πάλι αργά και προσεκτικά το επάνω έμβολο, όπως και στη δοκιμαστική σύνδεση. Βιδώνουμε μέχρι τέλους. 8. Τελειώνουμε τη σύνδεση βιδώνοντας σφικτά τα δύο μέρη. Ελέγχουμε, εάν οι γραμμές αναφοράς είναι στην ιδία ευθεία. 9. Εάν η απόσταση μεταξύ των δύο γραμμών είναι μεγαλύτερη από 3mm, τα δυο τμήματα του εμβόλου δεν έχουν συνδεθεί σωστά. Ξεβιδώνουμε ελαφρά, και βιδώνουμε πάλι με μεγαλύτερη δύναμη αυτή τη φόρα. Προσοχή: μετά την πάροδο 10 λεπτών από την σύνδεση των δύο τμημάτων, είναι πια αδύνατον να ξεβιδώσουν. 10. Δεν πρέπει να υπάρχει διάκενο μεταξύ των δύο τμημάτων. Μπορούμε να το ελέγξουμε περνώντας το δάκτυλο μας από την ακμή επαφής. Κανονικά δεν πρέπει να αισθανθούμε κάποιο διάκενο ή κάποια προεξοχή. Σε περίπτωση όμως που υπάρχει κάποιο πρόβλημα, επεμβαίνουμε και το διορθώνουμε με σμυριδόπανο Νο Απομακρύνουμε τα ειδικά εργαλεία σύσφιγξης (σφιγκτήρες) από το έμβολο και το κατεβάζουμε μέχρι να ακουμπήσει στον πυθμένα του κύλινδρου. 14

15 ΕΜΒΟΛΑ OΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΔΙΑΡΟΥΜΕΝΩΝ ΕΜΒΟΛΩΝ Σύνδεση Κυλίνδρου - Ένωση με το δακτύλιο 1. Αφαιρούμε το γράσο και καθαρίζουμε με μαλακή βούρτσα και διαλυτικό το σπείρωμα και την υποδοχή για τόν κάτω κύλινδρο. 2. Σφίγγουμε το ειδικό εργαλείο σύσφιξης στον κάτω κύλινδρο, κοντά στην επιφάνεια σύνδεσης (σχήμα 1.3.3). 3. Κατεβάζουμε αργά τον επάνω κύλινδρο μέχρι να φθασούν τα χείλη του στα χείλη της εσοχής του κάτω κύλινδρου. Προσοχή: είναι πολύ σημαντικό, τα δύο μέρη να είναι απόλυτα ευθυγραμμισμένα. 4. Βιδώνουμε με το χέρι τον δακτύλιο σύνδεσης (ρακόρ) στο σπείρωμα του κάτω κυλίνδρου μέχρι τα δύο μέρη να σφίξουν καλά μεταξύ τους. Χρησιμοποιούμε αλυσοκάβουρα ώστε να πετύχουμε απολυτή σύσφιξη. Σχήμα Knurled ring Screw M10 Tighten with a chain wrench Screw M10 15

16 ΕΜΒΟΛΑ OΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΔΙΑΡΟΥΜΕΝΩΝ ΕΜΒΟΛΩΝ ΣΗΜΕΙΩΣΗ: η διαδικασία σύνδεσης των κυλίνδρων (όπως και των εμβόλων) εκτελείται από δύο άτομα, που βρίσκονται σε οπτική επαφή μέσα στο φρεάτιο. Ο πρώτος λειτούργει την ανυψωτική συσκευή και ο δεύτερος εκτελεί την σύσφιξη των κυλίνδρων. Με τον τρόπο αυτό αποφεύγονται ανεπιθύμητες απότομες κινήσεις, που θα μπορούσαν να βλάψουν τα σπειρώματα. 5. Ο ΔΑΚΤΥΛΙΟΣ ΕΙΝΑΙ ΚΑΛΑ ΒΙΔΩΜΕΝΟΣ ΟΤΑΝ ΤΟ ΚΑΤΩ ΣΠΕΙΡΩΜΑ ΕΙΝΑΙ ΑΠΟΛΥΤΑ ΚΑΛΥΜΜΕΝΟ ΠΡΟΣΟΧΗ: Καθ όλη τη διαρκεία της διαδικασίας της σύνδεσης, πρέπει οι δυο κύλινδροι να είναι απόλυτα ευθυγραμμισμένοι. Εάν κατά τη διαρκεία τού βιδώματος απαιτηθεί, ξαφνικά (φυσικά πριν από την ολοκλήρωση του), υπερβολική δύναμη για τη συνέχιση του βιδώματος, σταματάμε, ξεβιδώνουμε, ελέγχουμε το σπείρωμα και επαναλαμβάνουμε το βίδωμα. Σε καμία περίπτωση δεν πιέζουμε το σπείρωμα, γιατί υπάρχει σοβαρότατος κίνδυνος να επιδεινώσουμε κάποια απλή μικρόφθορα. 6. Μετά την ολοκλήρωση της σύσφιξης, ασφαλίζουμε τον δακτύλιο (ρακόρ) με τις δυο ασφαλιστικές βίδες. Προσθέτουμε στα σπειρώματα τους μια σταγόνα LOCTITE 270 και βιδώνουμε σφιχτά. Σωστή σύνδεση Λάθος σύνδεση Σχήμα Προσοχή: (σχήμα 1.3.4) ο δακτύλιος σύνδεσης έχει ασφαλιστεί σωστά, μόνον εάν οι βίδες προσαρμόζονται απόλυτα στην αντίστοιχη εσοχή του δακτυλίου. Περνάμε το δάκτυλο μας και ερευνούμε, εάν οι κεφαλές των βιδών εξέχουν από την επιφάνεια του δακτυλίου. Εάν αυτό συμβαίνει, είναι ένδειξη ότι ο δακτύλιος σύνδεσης δεν έχει ολοκληρώσει τη σύσφιγξη του. Ξεβιδώνουμε τις βίδες και συνεχίζουμε να βιδώνουμε τον δακτύλιο σύνδεσης. 7. Απομακρύνουμε τα ειδικά εργαλεία σύσφιξης (σφιγκτήρες) από τον κύλινδρο. Μετά την ολοκλήρωση της σύνδεσης, ξεβιδώνουμε την κεντρική ράβδο επέκτασης και αφαιρούμε την ιδια επέκταση από το επάνω άκρο του εμβόλου. Στις ίδιες τρύπες που ήταν βιδωμένες οι δυο ράβδοι Μ12, σφίγγουμε τώρα τις αντίστοιχες βίδες από την κεφαλή του κυλίνδρου. 16

17 ΕΜΒΟΛΑ ΒΑΛΒΙΔΑ ΘΡΑΥΣΗΣ 1.4 Βαλβίδα Θραύσης Βαλβίδα Θραύσης Σχέδιο και υδραυλικό διάγραμμα Σχήμα Πίνακας επιλογής Κωδικός Βαλβίδας για Μονό Έμβολο Κωδικός Βαλβίδας για Διπλό Έμβολο Ροή ενεργοποίησης (1/min) Διαστάσεις (min) Μέγεθος Κωδικός Κωδικός qr A B C R G / G G /2 17

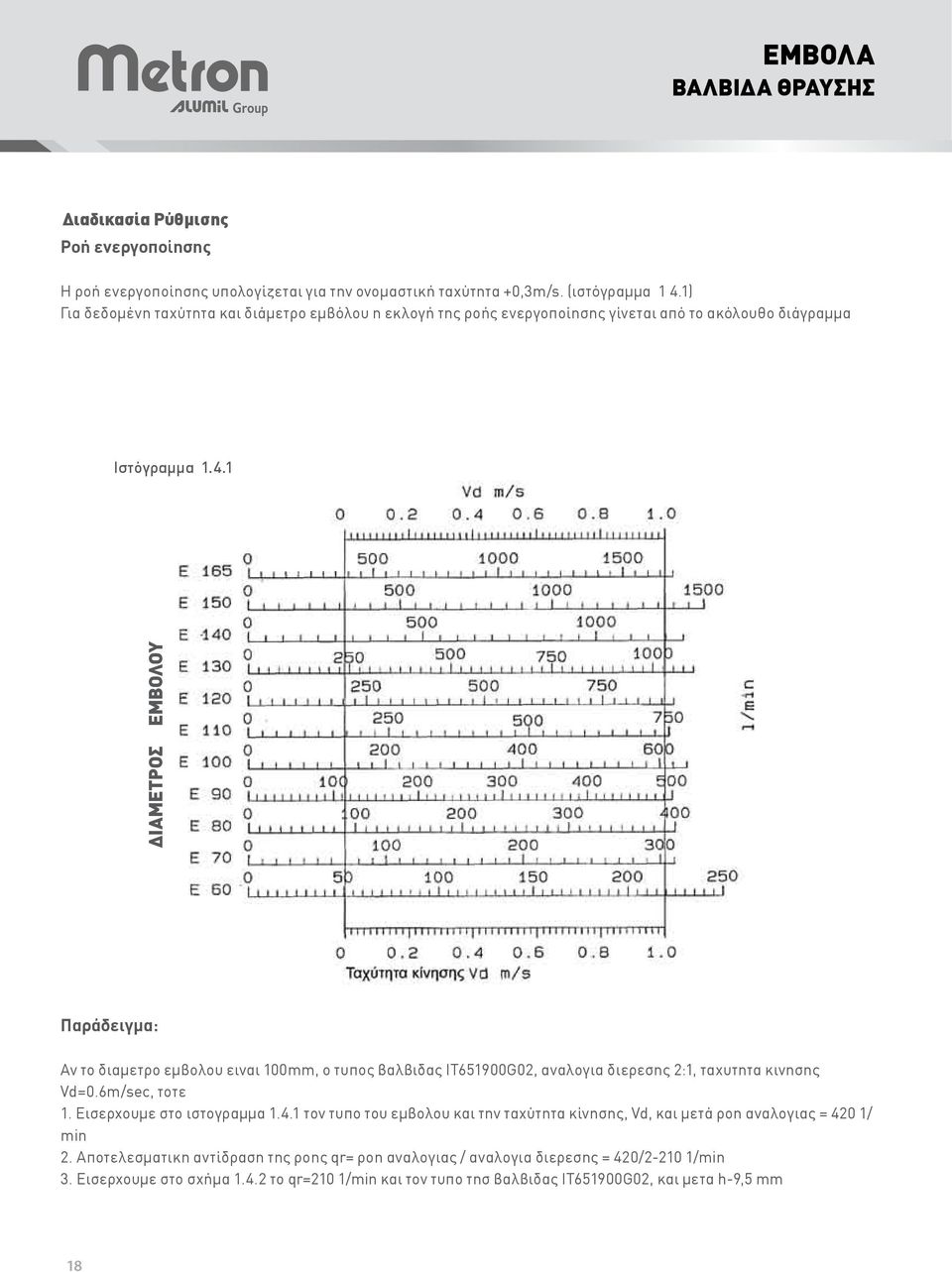

18 ΕΜΒΟΛΑ ΒΑΛΒΙΔΑ ΘΡΑΥΣΗΣ Διαδικασία Ρύθμισης Ροή ενεργοποίησης Η ροή ενεργοποίησης υπολογίζεται για την ονομαστική ταχύτητα +0,3m/s. (ιστόγραμμα 1 4.1) Για δεδομένη ταχύτητα και διάμετρο εμβόλου η εκλογή της ροής ενεργοποίησης γίνεται από το ακόλουθο διάγραμμα Ιστόγραμμα ΔΙΑΜΕΤΡΟΣ ΕΜΒΟΛΟΥ Παράδειγμα: Αν το διαμετρο εμβολου ειναι 100mm, ο τυπος βαλβιδας ΙΤ651900G02, αναλογια διερεσης 2:1, ταχυτητα κινησης Vd=0.6m/sec, τοτε 1. Εισερχουμε στο ιστογραμμα τον τυπο του εμβολου και την ταχύτητα κίνησης, Vd, και μετά ροη αναλογιας = 420 1/ min 2. Αποτελεσματικη αντίδραση της ροης qr= ροη αναλογιας / αναλογια διερεσης = 420/ /min 3. Εισερχουμε στο σχήμα το qr=210 1/min και τον τυπο τησ βαλβιδας ΙΤ651900G02, και μετα h-9,5 mm 18

19 ΕΜΒΟΛΑ ΒΑΛΒΙΔΑ ΘΡΑΥΣΗΣ Ρύθμιση βίδας της Βαλβίδας Βήματα Ρύθμισης 1. Αφαιρούμε το προστατευτικό καπάκι της βίδας και χαλαρώνουμε το παξιμάδι 2. Περιστρέφουμε την βίδα έως ότου φτάσει στην επιθυμητή τιμή με απόκλιση +- 0,5 mm 3. Σφίγγουμε το παξιμάδι και επανατοποθετούμε το προστατευτικό καπάκι Σχήμα

20 ΕΜΒΟΛΑ ΒΑΛΒΙΔΑ ΘΡΑΥΣΗΣ Εγκατάσταση της βαλβίδας θραύσης Η βαλβίδα θραύσης πρέπει να εγκατασταθεί πάνω στο έμβολο με 4 βίδες Μ8 μαζί με τα κατάλληλα στεγανοποιητικά O-rings Εγκατάσταση της βαλβίδας θραύσης ΤRA 200 FULL RANGE Σχήμα Η βαλβίδα θραύσης πρέπει να εγκατασταθεί πάνω στο έμβολο με 4 βίδες Μ8 μαζί με τα κατάλληλα στεγανοποιητικά O-rings 20

21 ΚΕΦΑΛΑΙΟ ΙΙ ΚΕΦΑΛΑΙΟ ΙΙ: Mονάδες Ισχύος 2.1 Αντλίες 2.2 Κινητήρες 2.3 Μπλοκ Βαλβίδων 2.4 Δοχείο Λαδιού 2.5 Μονάδα Ισχύος Χωρίς Μηχανοστάσιο 21

22 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΑΝΤΛΙΕΣ 2.1 Αντλίες Η Μέτρον χρησιμοποιεί στις Μονάδες Ισχύος εμβαπτιζόμενες αντλίες SETTIMA για βιομηχανική χρήση της σειράς SM (series SM). Φώτο Γενικές πληροφορίες για τις αντλίες SETTIMA Οι αντλίες SETTIMA είναι αξιόπιστες, αθόρυβες και χαμηλού κόστους. Λειτουργούν χωρίς κραδασμούς και εγγυούνται μεγάλη διάρκεια ζωής σε κάθε εγκατάσταση. Χρήσεις Oι εμβαπτιζόμενες αντλίες SETTIMA σε συνδυασμό με εμβαπτιζόμενους κινητήρες λειτουργούν τελείως αθόρυβα και χωρίς κραδασμούς. Χρησιμοποιούνται κυρίως σε υδραυλικούς ανελκυστήρες αλλά και σε άλλα υδραυλικά συστήματα. Λειτουργία Οι κοχλιωτές αντλίες SETTIMA είναι περιστροφικές αντλίες θετικού εκτοπίσματος, σχεδιασμένες να παράγουν αξονική ροή στο ρευστό. Υπάρχουν τρία μόνο κινούμενα μέρη. Ο ρότορας του κινητήρα είναι το μοναδικό κινητήριο τμήμα, το οποίο και συνδέεται με τον άξονα της αντλίας. Οι δορυφορικοί κοχλίες λειτουργούν ως στεγανοποιητικά στοιχεία και περιστρέφονται από την ροή του ρευστού μέσα από την αντλία. Ανάμεσα σε αυτούς και τον κεντρικό κινητήριο κοχλία υπάρχει μόνον επαφή κύλισης. Αυτή η μορφή επαφής των κινούμενων τμημάτων περιορίζει στο ελάχιστο δυνατό επίπεδο την παραγωγή θορύβου και παλμών. 22

23 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΑΝΤΛΙΕΣ GR20 AC - GR32 AC Σχήμα GR20 - GR80 GR20 - GR80 Τεχνικά Χαρακτηριστικά Σώμα αντλίας Κράμα AI-Si εμπλουτισμένου, UNI 3600 Ρότορας Χάλυβας, UN Κοχλίας κίνησης Χάλυβας, UNI 5007 Φίλτρο Φίλτρο αναρρόφησης : 0,25 mm 2 Παροχή Πίεση λειτουργίας Θερμοκρασία Διαστάσεις Κινητήρων - series SM 26 διαφορετικές παροχές από 8 μέχρι 1200I/ min(2.750 rpm at 50Hz) 80 bar maximum 100 ο C maximum Ιξώδες Από 4 μέχρι mm2 /s Ταχύτητες περιστροφής Περιστροφή 3600 RPM maximum Ωρολογιακά (κοιτώντας από τον άξονα) Θόρυβος Πολύ χαμηλός (Κάτω από 64 db ) 23

24 24 Κανονικός Τύπος ΤΥΠΟΣ A C F D P N E H Q SΑΕ D L G M Kg Β S GR 20 GR 25 GR 32 GR 40 GR 45 GR 55 GR 60 GR 70 GR 80 Φλάντζα Αξονας Εκκένωση Αντλία Σχήμα ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΑΝΤΛΙΕΣ

25 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΑΝΤΛΙΕΣ Ειδικός Tύπος Φλάντζα Αξονας Εκκένωση Αντλία Tύπος Α Β S C F D P N E H Q D1 L G M Kg GR 20 19x GR 40 32x GR 40 32x GR 45 32x GR 55 32x Ειδικός Tύπος Φλάντζα Αξονας Εκκένωση Αντλία Tύπος Α Β S C F - H Q D1 L G M Kg GR 20 AC για GR80 B5 - GR90B GR 25 AC για GR B GR 32 AC για GR80 B5-GR100/112 B

26 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΑΝΤΛΙΕΣ Πίνακας Απόδοσης - Απαιτήσεις Ισχύος - 2 Πόλοι - 50Hz (2750rpm) Τύπος Αντλίας SM - Μέγιστη Πίεση Λειτουργίας 80 Bar Ροή Πίεση/ Ισχύς Πίνακας Πίεση (bar) Tύπος l/min L KW L l/min KW GR20 SM 15L l/min KW L l/min KW L l/min KW GR25 SM 25L l/min KW L l/min KW L l/min KW GR32 SM 45L l/min KW L l/min KW GR40 SM 75L 100L 125L 150L l/min l/min l/min l/min KW KW KW KW

27 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΑΝΤΛΙΕΣ Πίνακας Απόδοσης - Απαιτήσεις Ισχύος - 2 Πόλοι - 50Hz (2750rpm)...συνέχεια Τύπος Αντλίας SM - Μέγιστη Πίεση Λειτουργίας 80 Bar Ροή Πίεση/ Ισχύς Πίνακας Tύπος 180L GR45 SM 210L 250L 270L 300L GR55 SM 330L 380L 440L GR60 SM 500L 540L 600L GR70 SM 660L 800L 1000L GR80 SM 1200L Πίεση (bar) l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW l/min KW

28 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΚΙΝΗΤΗΡΕΣ 2.2 Κινητήρες Οι κινητήρες είναι της Ιταλικής εταιρείας ELMO που πάνω από 40 χρόνια αποτελεί αξιόπιστο κατασκευαστή ηλεκτρικών κινητήρων για ανελκυστήρες. Οι τύποι που χρησιμοποιούνται είναι συνάρτηση της Ισχύς και της συμβατότητας με τις αντλίες και είναι οι εξής: V342 2 poles, 3 phases 50 Hz with flywheel V442 2 poles, 3 phases 50 Hz with flywheel V462 2 poles, 3 phases 50 Hz with flywheel V492 2 poles, 3 phases 50 Hz with flywheel Πίνακας Απόδοσης Κινητήρων 2 Poles 3 phase 50Hz Ονομαστική ισχύ HP kw Α Ονομαστική Ενταση Ρεύματος Α VOLT 200 VOLT Ενταση Ρεύματος με 30 % υπερφόρτισητου κινητήρα Ρεύμα Εκκίνησης σε Σύνδεση Τριγώνου Ονομαστική Ενταση Ρεύματος Ενταση Ρεύματος με 30 % υπερφόρτιση του κινητήρα A Α Α Α Ρεύμα Εκκίνησης σε Σύνδεση Τριγώνου Α

29 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΚΙΝΗΤΗΡΕΣ Ονομαστική Ενταση Ρεύματος/ Α VOLT Ενταση Ρεύματος με 30 % υπερφόρτιση του κινητήρα Α Ρεύμα Εκκίνησης σε Σύνδεση Τριγώνου Α Ονομαστική Ενταση Ρεύματος Α VOLT Ενταση Ρεύματος με 30 % υπερφόρτιση του κινητήρα Α Ρεύμα Εκκίνησης σε Σύνδεση Τριγώνου Α Ονομαστική Ενταση Ρεύματος Α VOLT Ενταση Ρεύματος με 30 % υπερφόρτιση του κινητήρα Α Ρεύμα Εκκίνησης σε Σύνδεση Τριγώνου Α Ονομαστική Ενταση Ρεύματος Α VOLT Ενταση Ρεύματος με 30 % υπερφόρτιση του κινητήρα Α Ρεύμα Εκκίνησης σε Σύνδεση Τριγώνου Α

30 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΚΙΝΗΤΗΡΕΣ Πίνακας Απόδοσης Κινητήρων 2 Poles 3 Phase Δεδομένα για πλήρες φορτίο* Αδράνεια Inertia= J Δεδομένα για τους επιλεγμένους κινητήρες *** Ονομαστική Ισχύς Ονομαστικό ροπή Ονομαστικό ρεύμα με Πολική τάση τριγώνου 400 v Ονομαστικό ρεύμα Εκκίνησης σε σύνδεση τριγώνου πολ. τάσης 400v Ονομαστικές στροφές (ΣΑΛ) Aπόδοση Συντελεστής Ισχύος Αδράνεια Ρότορα Αδράνεια Σφονδύλου Ισχύς Ένταση ρεύματος στα 400V Ονομαστικές στροφ ες (ΣΑΛ) Βάρος κινητήρα χωρίς σφόνδυλο ΗP Kw Nm Α Α RPM % P.F kgm2 kgm2 HP Kw Α RPM kg ,6 1,9 4, ,5 2,5 6, ,2 3,8 9, ,6 5,6 12, ,4 7, ,4 9,9 22, ,5 12, ,1 14, ,8 15, ,8 16, * Για κινητήρες που δουλεύουν μέσα σε υδραυλικό λάδι στους 45 o C. ** Περιλαμβάνονται οι υδραυλικές απώλειες κατά την περιστροφή στους 45 o C χωρίς σφόνδυλο. *** Η επιλεγμένη ισχύς αντιστοιχεί σε ποσοστό υπερφόρτισης 30% της ονομαστικής ροπής σε σταθερές 2750 σ.α.λ. και σε συχνότητα 50 Hz. Υπό αυτές τις συνθήκες ο κινητήρας είναι εγγυημένος από την ELMO για 45 δευτερόλεπτα συνεχούς λειτουργίας με μέγιστη θερμοκρασία λαδιού στους 45 o C. **** Κατόπιν ζήτησης. 30

31 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΚΙΝΗΤΗΡΕΣ Σχηματική παρουσίαση κινητήρων ELMO Σχήμα

32 ΜΟΝΑΔΕΣ ΙΣΧΥΟΣ ΜΠΛΟΚ ΒΑΛΒΙΔΩΝ 2.3 Μπλοκ βαλβίδων Βαλβίδες Blain Τύπου EV100 Tο μπλοκ βαλβίδων Blain τύπου EV 100 είναι σε θέση να προσφέρει το μεγαλύτερο εύρος των εφαρμογών που απαιτούνται στο χώρο του ανελκυστήρα. Με απώτερο σκοπό την μέγιστη εξυπηρέτηση του πελάτη, είναι εύκολες στην εγκατάσταση,αξιόπιστες και ακριβείς στη χρήση ανεξαρτήτως φορτίου. Τα κύρια χαρακτηριστικά που προσδίδουν μεγάλη αξία στις βαλβίδες Blain Τύπου EV100 είναι τα εξής: Απλή και αποδοτική ρύθμιση Αυτοκαθαριζόμενα φίλτρα Αυτοκαθαριζόμενα φίλτρα εισόδου-εξόδου Καταστέλλει τις τυρβώδεις ροές Πηνία διαρκούς χρήσεως 100 % Χειροκίνητο κατέβασμα επανερχόμενο αυτόματα Μανόμετρο και βάνα μανομέτρου. Στον πίνακα που ακολουθεί δίνονται τα κυριότερα τεχνικά χαρακτηριστικά των μπλoκ βαλβίδων EV /4 1 1/2 & 2 2 1/2 Παροχή lit/m Πίεση λειτουργίας bar Πίεση θραύσης bar Πτώση πίεσης (P-Z) bar Βάρος kg Τάση πηνίων (AC) 110V/0.43A ή 230V/0.18A ή 42V/1.0A ή Τάση πηνίων (DC) Κλάση μόνωσης πηνίων Ιξώδες λαδιού Μέγιστη θερμοκρασία λαδιού 12V/2V ή24v/1.1a ή42v/0.5a ή42v/0.5a ή 48/0.6A ή80v/0.3a 110V/0.25A ή196v/0.14a AC και DC IP 68 25~60 cst στους 40 οc 70 οc 32
