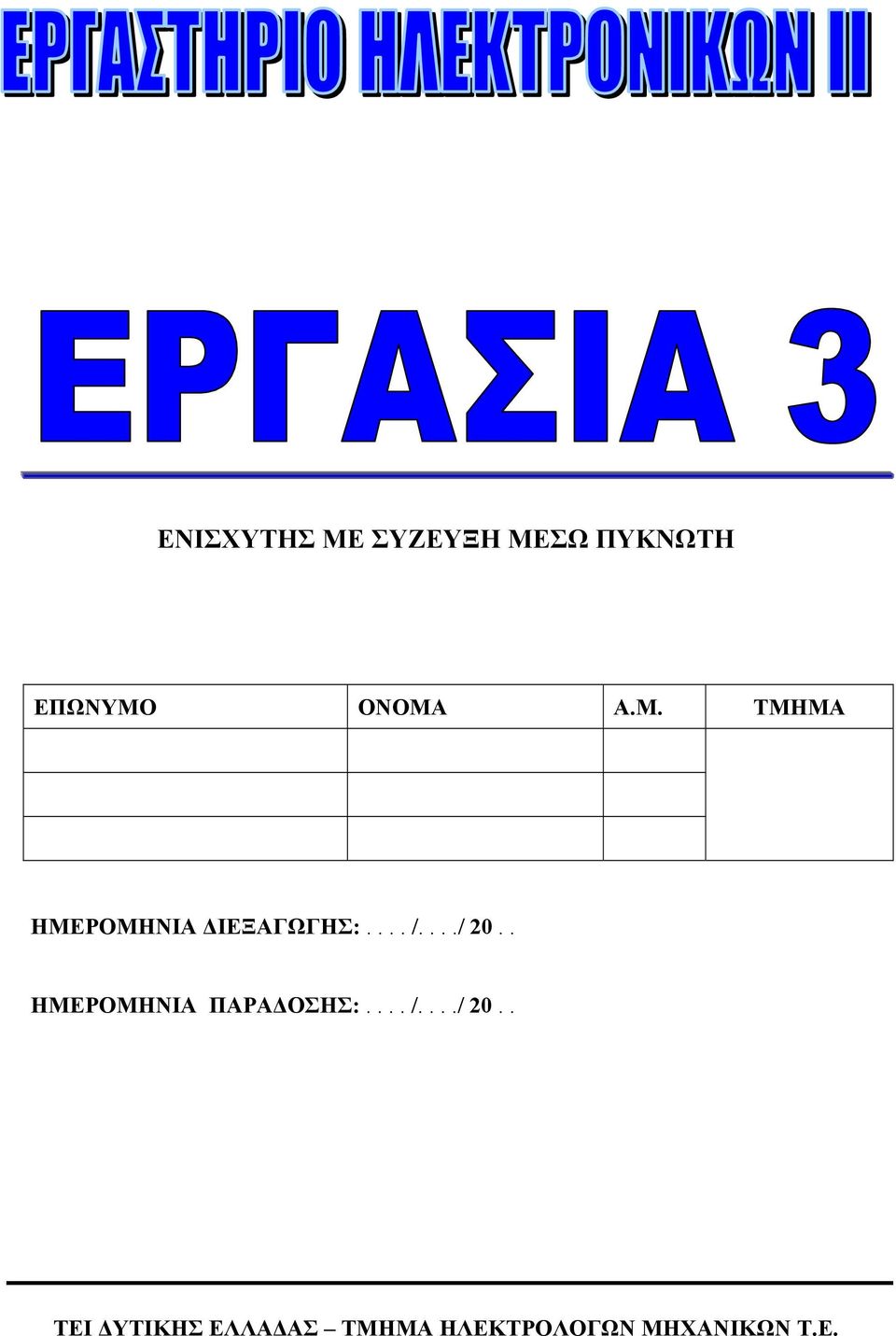

1 ΕΝΙΣΧΥΤΗΣ ΜΕ ΣΥΖΕΥΞΗ ΜΕΣΩ ΠΥΚΝΩΤΗ ΕΠΩΝΥΜΟ ΟΝΟΜΑ Α.Μ. ΤΜΗΜΑ ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΞΑΓΩΓΗΣ:.... /..../ 20.. ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΔΟΣΗΣ:.... /..../ 20.. ΤΕΙ ΔΥΤΙΚΗΣ ΕΛΛΑΔΑΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε.

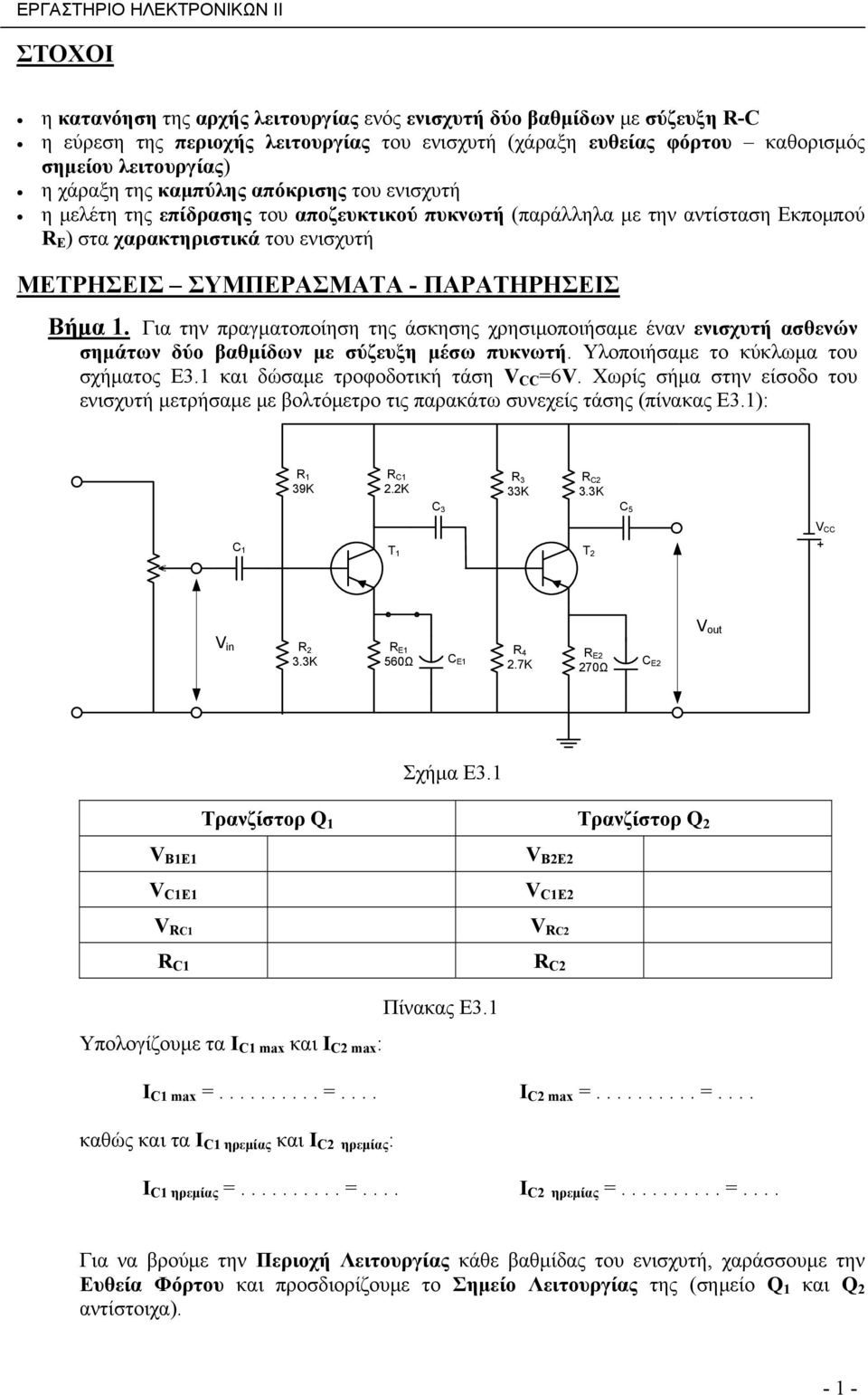

2 ΣΤΟΧΟΙ η κατανόηση της αρχής λειτουργίας ενός ενισχυτή δύο βαθμίδων με σύζευξη R-C η εύρεση της περιοχής λειτουργίας του ενισχυτή (χάραξη ευθείας φόρτου καθορισμός σημείου λειτουργίας) η χάραξη της καμπύλης απόκρισης του ενισχυτή η μελέτη της επίδρασης του αποζευκτικού πυκνωτή (παράλληλα με την αντίσταση Εκπομπού R E ) στα χαρακτηριστικά του ενισχυτή ΜΕΤΡΗΣΕΙΣ ΣΥΜΠΕΡΑΣΜΑΤΑ - ΠΑΡΑΤΗΡΗΣΕΙΣ Βήμα 1. Για την πραγματοποίηση της άσκησης χρησιμοποιήσαμε έναν ενισχυτή ασθενών σημάτων δύο βαθμίδων με σύζευξη μέσω πυκνωτή. Υλοποιήσαμε το κύκλωμα του σχήματος Ε3.1 και δώσαμε τροφοδοτική τάση V CC =6V. Χωρίς σήμα στην είσοδο του ενισχυτή μετρήσαμε με βολτόμετρο τις παρακάτω συνεχείς τάσης (πίνακας Ε3.1): R 1 39K R C1 2.2K R 3 33K R C2 3.3K C 3 C 5 C 1 V CC T + 1 T 2 V out V in R 2 3.3K R E1 560Ω C E1 R 4 2.7K R E2 270Ω C E2 Σχήμα Ε3.1 Τρανζίστορ Q 1 Τρανζίστορ Q 2 V B1E1 V C1E1 V B2E2 V C1E2 V RC1 R C1 V RC2 R C2 Πίνακας Ε3.1 Υπολογίζουμε τα I C1 max και I C2 max : I C1 max = =.... I C2 max = =.... καθώς και τα I C1 ηρεμίας και I C2 ηρεμίας : I C1 ηρεμίας = =.... I C2 ηρεμίας = =.... Για να βρούμε την Περιοχή Λειτουργίας κάθε βαθμίδας του ενισχυτή, χαράσσουμε την Ευθεία Φόρτου και προσδιορίζουμε τo Σημείo Λειτουργίας της (σημείο Q 1 και Q 2 αντίστοιχα)

Για την πραγματοποίηση της άσκησης χρησιμοποιήσαμε έναν ενισχυτή ασθενών σημάτων δύο βαθμίδων με σύζευξη μέσω πυκνωτή. Υλοποιήσαμε το κύκλωμα του σχήματος Ε3.1 και δώσαμε τροφοδοτική τάση V CC =6V.

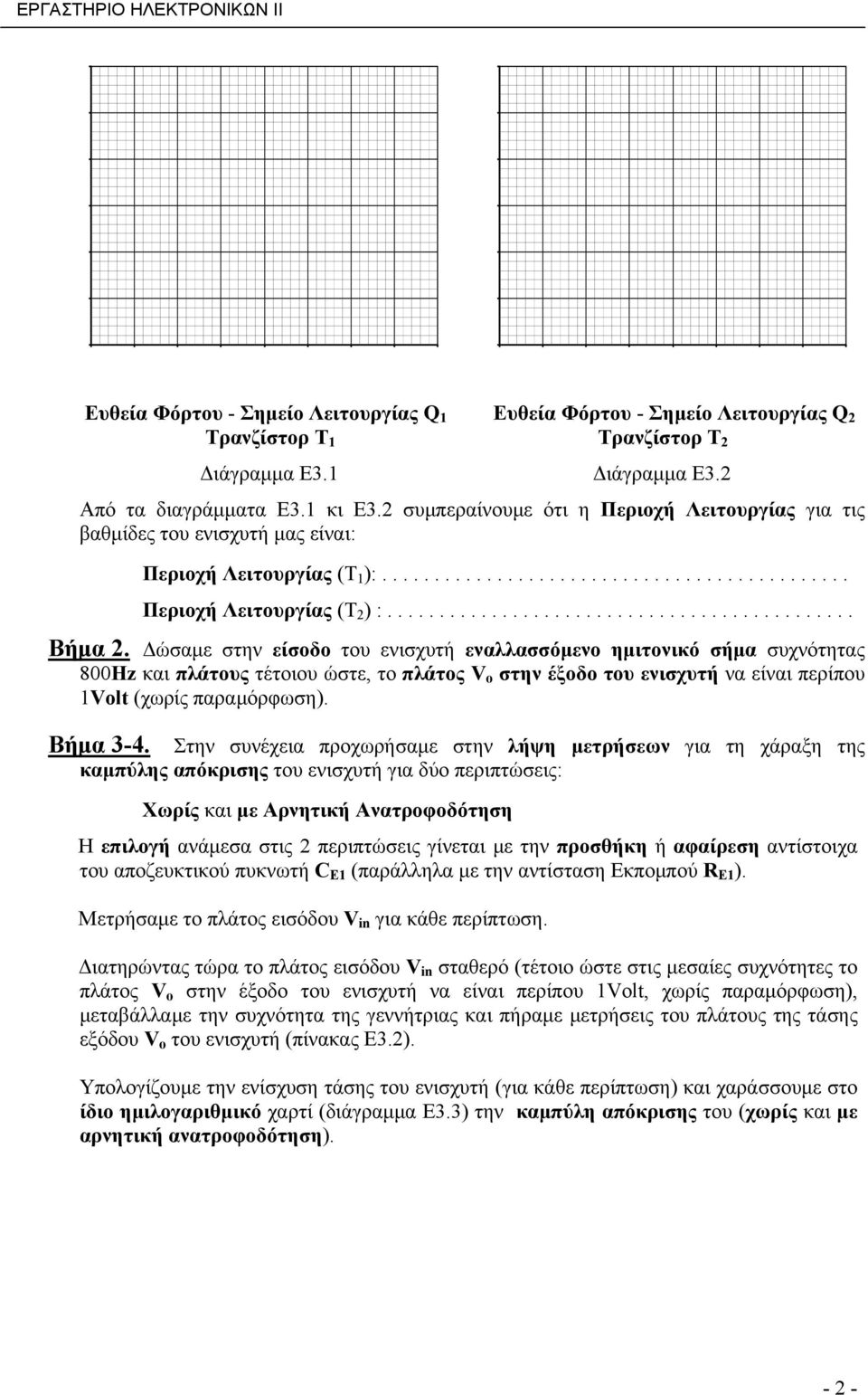

3 Ευθεία Φόρτου - Σημείο Λειτουργίας Q 1 Ευθεία Φόρτου - Σημείο Λειτουργίας Q 2 Τρανζίστορ T 1 Τρανζίστορ T 2 Διάγραμμα Ε3.1 Διάγραμμα Ε3.2 Από τα διαγράμματα Ε3.1 κι Ε3.2 συμπεραίνουμε ότι η Περιοχή Λειτουργίας για τις βαθμίδες του ενισχυτή μας είναι: Περιοχή Λειτουργίας (T 1 ): Περιοχή Λειτουργίας (T 2 ) : Βήμα 2. Δώσαμε στην είσοδο του ενισχυτή εναλλασσόμενο ημιτονικό σήμα συχνότητας 800Hz και πλάτους τέτοιου ώστε, το πλάτος V o στην έξοδο του ενισχυτή να είναι περίπου 1Volt (χωρίς παραμόρφωση). Βήμα 3-4. Στην συνέχεια προχωρήσαμε στην λήψη μετρήσεων για τη χάραξη της καμπύλης απόκρισης του ενισχυτή για δύο περιπτώσεις: Χωρίς και με Αρνητική Ανατροφοδότηση Η επιλογή ανάμεσα στις 2 περιπτώσεις γίνεται με την προσθήκη ή αφαίρεση αντίστοιχα του αποζευκτικού πυκνωτή C Ε1 (παράλληλα με την αντίσταση Εκπομπού R E1 ). Μετρήσαμε το πλάτος εισόδου V in για κάθε περίπτωση. Διατηρώντας τώρα το πλάτος εισόδου V in σταθερό (τέτοιο ώστε στις μεσαίες συχνότητες το πλάτος V o στην έξοδο του ενισχυτή να είναι περίπου 1Volt, χωρίς παραμόρφωση), μεταβάλλαμε την συχνότητα της γεννήτριας και πήραμε μετρήσεις του πλάτους της τάσης εξόδου V o του ενισχυτή (πίνακας E3.2). Υπολογίζουμε την ενίσχυση τάσης του ενισχυτή (για κάθε περίπτωση) και χαράσσουμε στο ίδιο ημιλογαριθμικό χαρτί (διάγραμμα Ε3.3) την καμπύλη απόκρισης του (χωρίς και με αρνητική ανατροφοδότηση)

Δώσαμε στην είσοδο του ενισχυτή εναλλασσόμενο ημιτονικό σήμα συχνότητας 800Hz και πλάτους τέτοιου ώστε, το πλάτος V o στην έξοδο του ενισχυτή να είναι περίπου 1Volt (χωρίς παραμόρφωση). Βήμα 3-4.

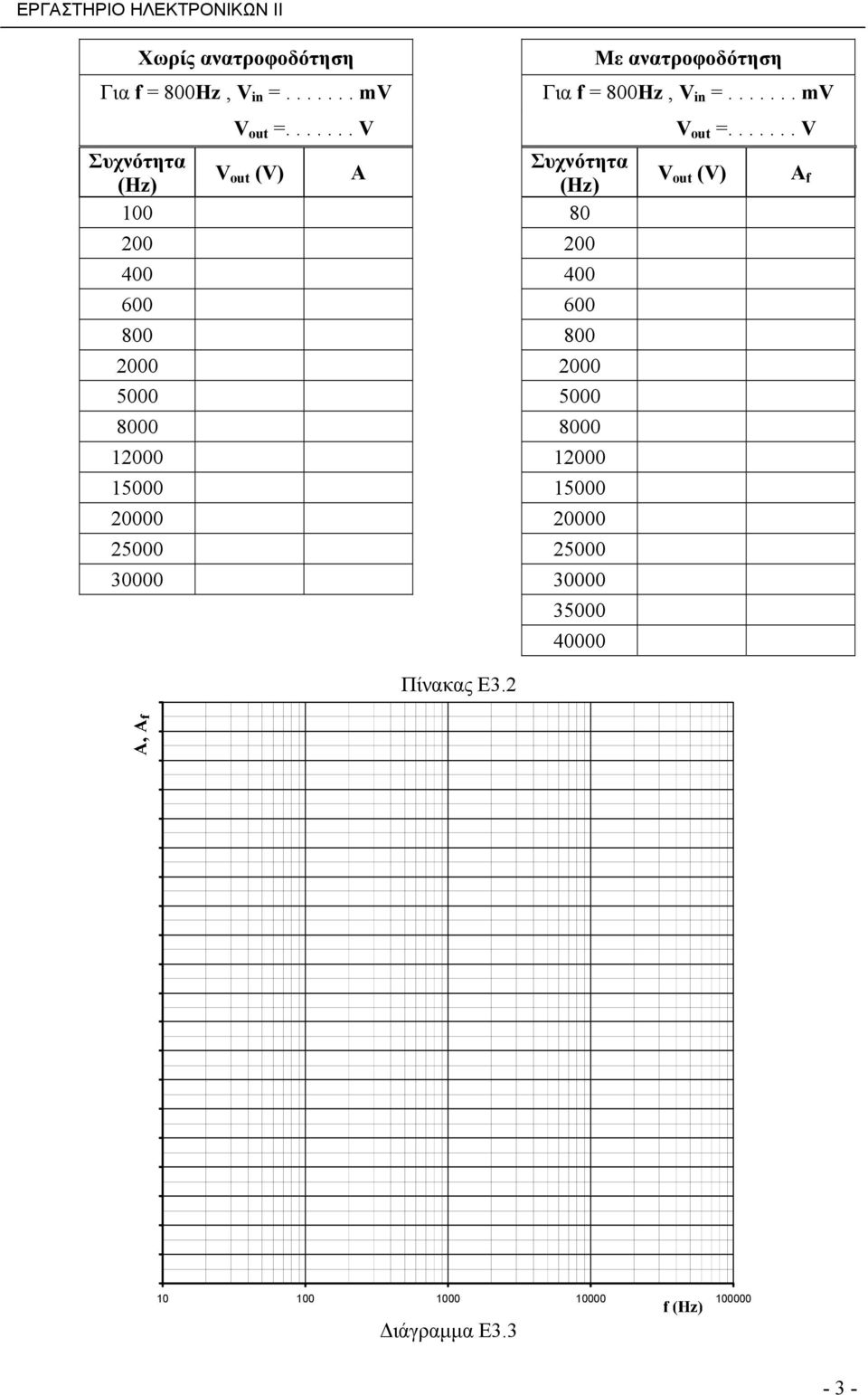

4 Χωρίς ανατροφοδότηση Με ανατροφοδότηση Για f = 800Hz, V in = mv Για f = 800Hz, V in = mv V out = V V out = V Συχνότητα Συχνότητα V (Ηz) out (V) Α (Ηz) V out (V) Πίνακας E3.2 Α f Διάγραμμα Ε

...... V Συχνότητα Συχνότητα V (Ηz) out (V) Α (Ηz) V out (V) 100 80 200 200 400 400 600 600 800

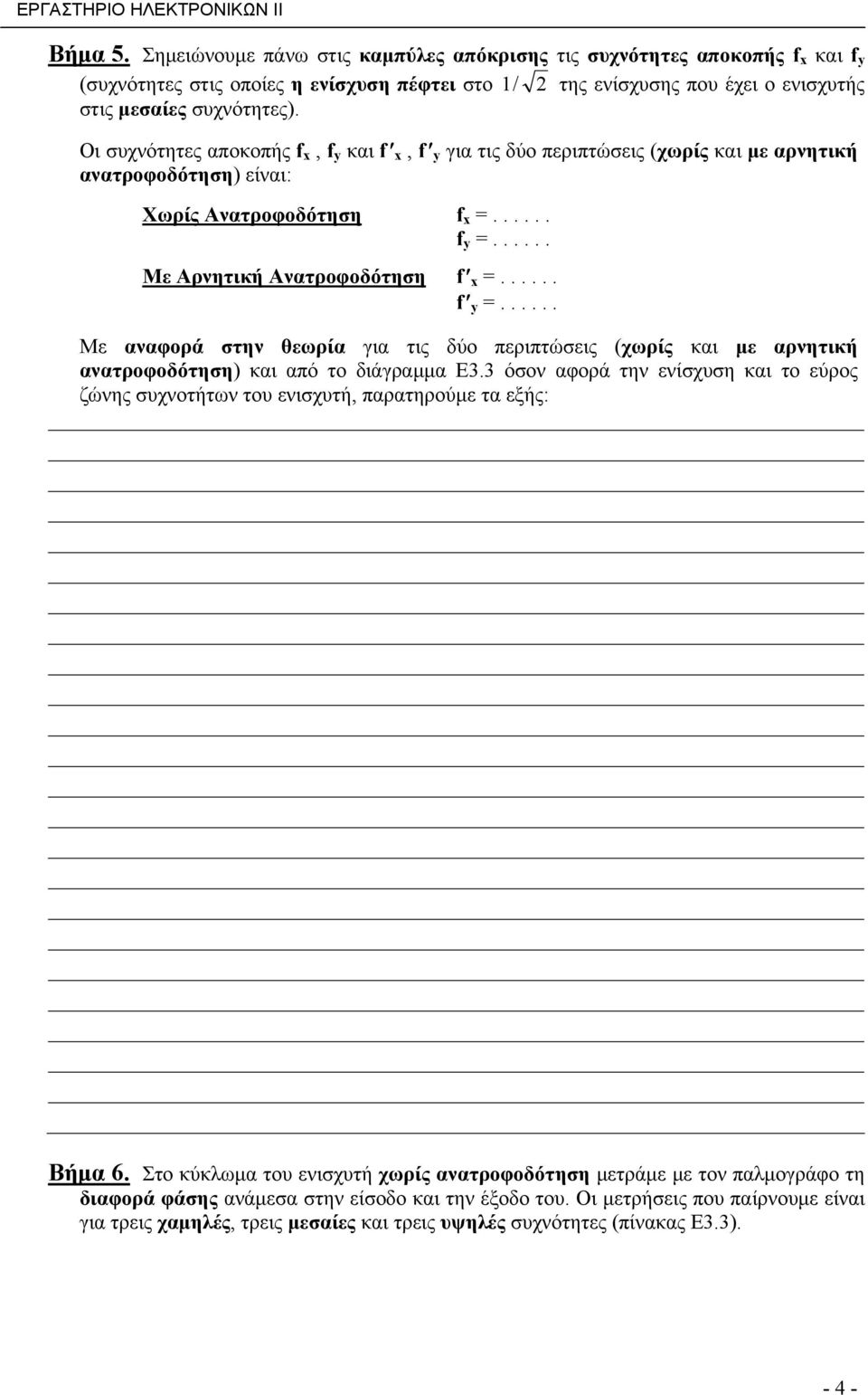

5 Βήμα 5. Σημειώνουμε πάνω στις καμπύλες απόκρισης τις συχνότητες αποκοπής f x και f y (συχνότητες στις οποίες η ενίσχυση πέφτει στο 1 / 2 της ενίσχυσης που έχει ο ενισχυτής στις μεσαίες συχνότητες). Οι συχνότητες αποκοπής f x, f y και f x, f y για τις δύο περιπτώσεις (χωρίς και με αρνητική ανατροφοδότηση) είναι: Χωρίς Ανατροφοδότηση f x = f y = Με Αρνητική Ανατροφοδότηση f x = f y = Με αναφορά στην θεωρία για τις δύο περιπτώσεις (χωρίς και με αρνητική ανατροφοδότηση) και από το διάγραμμα Ε3.3 όσον αφορά την ενίσχυση και το εύρος ζώνης συχνοτήτων του ενισχυτή, παρατηρούμε τα εξής: Βήμα 6. Στο κύκλωμα του ενισχυτή χωρίς ανατροφοδότηση μετράμε με τον παλμογράφο τη διαφορά φάσης ανάμεσα στην είσοδο και την έξοδο του. Οι μετρήσεις που παίρνουμε είναι για τρεις χαμηλές, τρεις μεσαίες και τρεις υψηλές συχνότητες (πίνακας Ε3.3)

..... Με Αρνητική Ανατροφοδότηση f x =...... f y =...... Με αναφορά στην θεωρία για τις δύο περιπτώσεις (χωρίς και με αρνητική ανατροφοδότηση) και από το διάγραμμα Ε3.

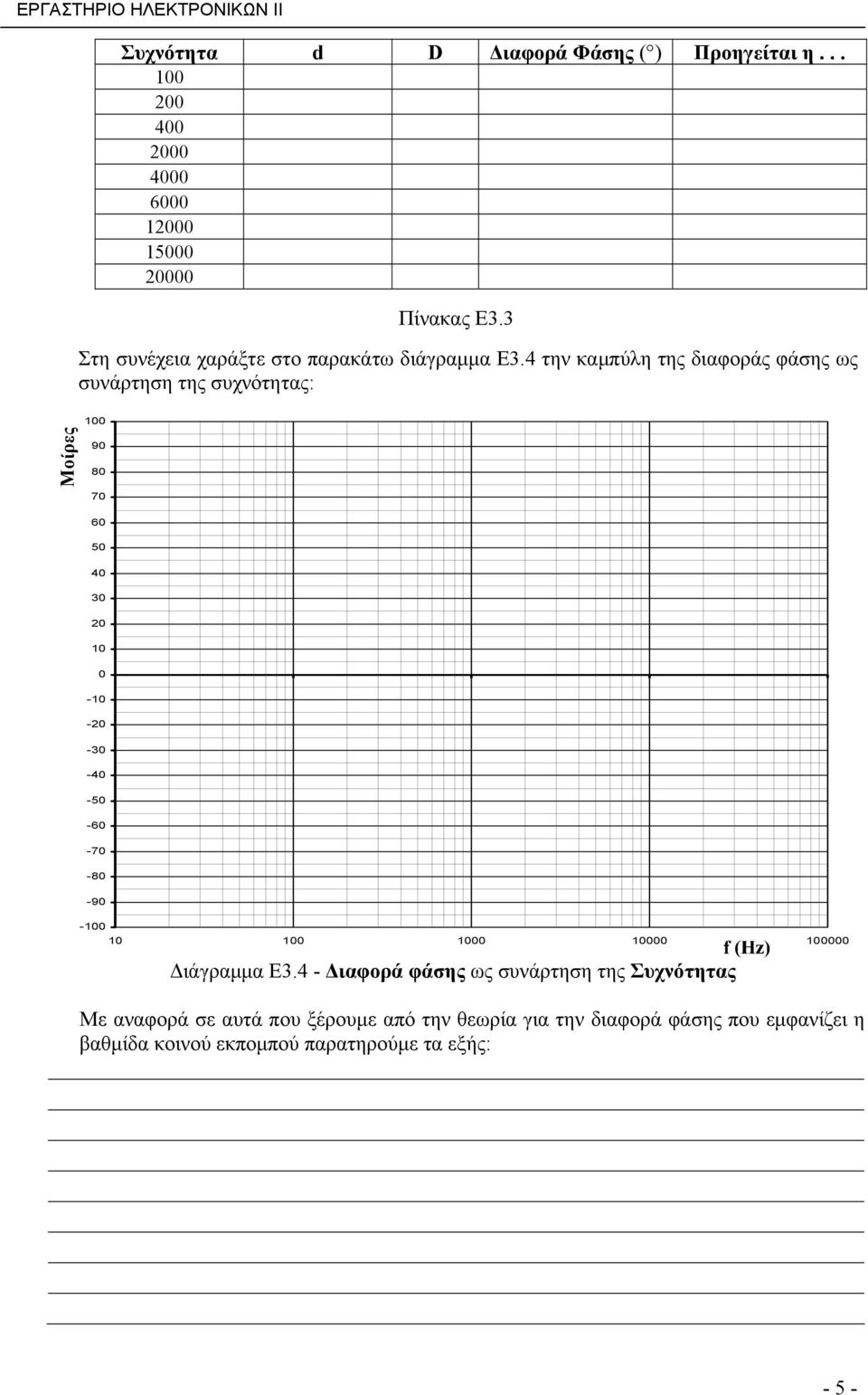

6 Συχνότητα d D Διαφορά Φάσης ( ) Προηγείται η Πίνακας Ε3.3 Στη συνέχεια χαράξτε στο παρακάτω διάγραμμα Ε3.4 την καμπύλη της διαφοράς φάσης ως συνάρτηση της συχνότητας: Μοίρες Διάγραμμα Ε3.4 - Διαφορά φάσης ως συνάρτηση της Συχνότητας Με αναφορά σε αυτά που ξέρουμε από την θεωρία για την διαφορά φάσης που εμφανίζει η βαθμίδα κοινού εκπομπού παρατηρούμε τα εξής: - 5 -

4 την καμπύλη της διαφοράς φάσης ως συνάρτηση της συχνότητας: Μοίρες 100 90 80 70 60 50 40 30 20 10 0-10 -20-30 -40-50 -60-70
