1 ZS/W 24-2 LH KE 23/31 [el] Εγχειρίδιο εγκατάστασης και λειτουργίας GR

2 2 Πίνακας Περιεχομένων Πίνακας Περιεχομένων 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Οδηγίες για την ασφάλειά σας Περιγραφή της συσκευής Δήλωση συμβατότητας κατασκευαστικών προτύπων της ΕΕ Επισκόπηση των διαφόρων τύπων Συσκευασία Περιγραφή συσκευών Παρελκόμενα (βλέπε επίσης τον κατάλογο τιμών) Διαστάσεις Δομή συσκευής ZS Δομή συσκευής ZW Ηλεκτρική καλωδίωση Περιγραφή λειτουργίας Θέρμανση Ζεστό νερό χρήσης Κυκλοφορητής Δοχείο διαστολής Τεχνικά χαρακτηριστικά Τρόπος λειτουργίας Service Ονομαστική θερμική φόρτιση Μέθοδος ρύθμισης μέσω της μέτρησης της πίεσης στα ακροφύσια Μέθοδος ρύθμισης μέσω μέτρησης του όγκου Θερμική ισχύς Μέθοδος ρύθμισης μέσω της μέτρησης της πίεσης στα ακροφύσια Μέθοδος ρύθμισης μέσω της μέτρησης του όγκου Μετατροπή για άλλο είδος αερίου Συντήρηση Τακτικές εργασίες συντήρησης Εκκένωση του συστήματος θέρμανσης Εκκίνηση μετά την εκτέλεση εργασιών συντήρησης Βλάβες Κανονισμοί Εγκατάσταση Σημαντικές υποδείξεις Επιλογή του χώρου τοποθέτησης Ελάχιστες αποστάσεις Τοποθέτηση της ράγας ανάρτησης Εγκατάσταση των σωληνώσεων Τοποθέτηση της συσκευής Έλεγχος συνδέσεων Ηλεκτρική σύνδεση Σύνδεση της συσκευής Σύνδεση θερμοστατών Σύνδεση θερμοσίφωνα (ZS...) Εκκίνηση Πριν την εκκίνηση Θέση της συσκευής σε λειτουργία και εκτός λειτουργίας Θέση της θέρμανσης σε λειτουργία Ρύθμιση της θέρμανσης με θερμοστάτη Ρύθμιση της θερμοκρασίας του θερμοσίφωνα (ZS...) Θερμοκρασία και ποσότητα θερμού νερού (ZW... ) Θερινή λειτουργία (μόνο παραγωγή ζεστού νερού) Αντιπαγετική προστασία Προστασία κυκλοφορητή από μπλοκάρισμα Διάγνωση βλαβών Ρύθμιση αερίου Ρύθμιση από τον κατασκευαστή

3 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 3 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1.1 Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται με ένα προειδοποιητικό τρίγωνο. Επιπλέον επισημαίνονται με λέξεις κλειδιά, το είδος και η σοβαρότητα των συνεπειών, στην περίπτωση που δεν τηρούνται τα απαραίτητα μέτρα για την αποτροπή κινδύνου. Οι παρακάτω λέξεις κλειδιά έχουν οριστεί και μπορεί να χρησιμοποιούνται στο παρόν έγγραφο: ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει, ότι μπορεί να προκληθούν σοβαροί έως θανατηφόροι τραυματισμοί. ΚΙΝΔΥΝΟΣ σημαίνει, ότι θα προκληθούν σοβαροί έως θανατηφόροι τραυματισμοί. Σημαντικές πληροφορίες Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το διπλανό σύμβολο. Συντήρηση Ο χρήστης πρέπει να εκτελεί εργασίες συντήρησης και περιοδικού ελέγχου της συσκευής. Ο χρήστης είναι υπεύθυνος για την ασφάλεια και τη φιλικότητα της εγκατάστασης προς το περιβάλλον. Θα πρέπει να διεξάγεται έλεγχος συντήρησης της συσκευής μια φορά το χρόνο. Σύσταση προς τον πελάτη: Κλείστε ένα συμβόλαιο συντήρησης μ' ένα εξουσιοδοτημένο ειδικό συνεργείο και δώστε του την εντολή να συντηρεί τη συσκευή μια φορά το χρόνο. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Εκρηκτικά και εύφλεκτα υλικά Μην κάνετε χρήση και μην αποθηκεύετε εύφλεκτα υλικά (χαρτιά, διαλυτικά μέσα, χρώματα, κλπ.) κοντά στη συσκευή. Αέρας καύσης και χώρος τοποθέτησης Ο αέρας καύσης και ο χώρος τοποθέτησης πρέπει να μην περιέχουν διαβρωτικά υλικά (π.χ. αλογονυδρογονάνθρακες που περιέχουν χλώριο και ενώσεις φθορίου). Έτσι αποφεύγεται η διάβρωση. Ενημέρωση του πελάτη Ενημερώστε τον πελάτη σχετικά με τον τρόπο λειτουργίας και εκπαιδεύστε τον στο χειρισμό της. Υποδείξτε στον πελάτη ότι δεν επιτρέπεται να διεξάγει οποιεσδήποτε μετατροπές ή επισκευές. Περαιτέρω σύμβολα Σύμβολο Ερμηνεία Ενέργεια Παραπομπή σε κάποιο άλλο σημείο του εγγράφου Παράθεση/καταχώριση στη λίστα Παράθεση/καταχώριση στη λίστα (2o επίπεδο) Πίν Οδηγίες για την ασφάλειά σας Αν μυρίσετε αέριο: Κλείστε τον διακόπτη αερίου. Ανοίξτε τα παράθυρα. Μην ανοιγοκλείνετε τους ηλεκτρικούς διακόπτες. Σβήστε τυχόν ακάλυπτες φωτιές. Τηλεφωνήστε αμέσως από εξωτερικό τηλέφωνο στην επιχείρηση παροχής αερίου και στο εξουσιοδοτημένο ειδικό συνεργείο. Αν μυρίσετε καυσαέρια: Διακόψτε τη λειτουργία της συσκευής. Ανοίξτε πόρτες και παράθυρα. Ειδοποιήστε το ειδικό συνεργείο. Τοποθέτηση, μετατροπή Η τοποθέτηση καθώς και τυχόν μετατροπές στη συσκευή επιτρέπεται να γίνουν μόνο από εξουσιοδοτημένο ειδικό συνεργείο. Μην κάνετε μετατροπές στα εξαρτήματα απαγωγής καυσαερίων. Μην κλείνετε και μη μικραίνετε τα ανοίγματα εξαερισμού.

4 4 Περιγραφή της συσκευής 2 Περιγραφή της συσκευής 2.1 Δήλωση συμβατότητας κατασκευαστικών προτύπων της ΕΕ N Prod ID CE 0085 BO 0215 Κατηγορία II 2H3+ Είδος συσκευής B 11BS Πίν. 2 Η συσκευή αυτή ανταποκρίνεται στις ισχύουσες διατάξεις των Ευρωπαϊκών Οδηγιών 90/396/EΟΚ, 92/42/EΟΚ, 73/23/EΟΚ, 89/336/EΟΚ και στο κατασκευαστικό πρότυπο που περιγράφεται στο πιστοποιητικό δοκιμής των κατασκευαστικών προτύπων της ΕΕ. 2.2 Επισκόπηση των διαφόρων τύπων Δοχείο διαστολής Αισθητήρας και ρυθμιστής ποσότητας νερού χρήσης Μανόμετρο Διατάξεις ασφαλείας: Επιτήρηση φλόγας (επιτήρηση ιονισμού) Βαλβίδα ασφαλείας (υπερπίεση στο κύκλωμα θέρμανσης) Οριακός θερμοστάτης ασφαλείας Επιτήρηση καυσαερίων Ηλεκτρική σύνδεση: 230 V, 50 Hz 2.5 Παρελκόμενα (βλέπε επίσης τον κατάλογο τιμών) Θερμοστάτης χώρου: TR 12 TRZ 12-2 με εβδομαδιαίο πρόγραμμα Σετ μετατροπής για άλλο είδος αερίου: Από φυσικό αέριο σε υγραέριο και αντίστροφα Σετ προετοιμασίας της τοποθέτησης ZS 24-2 L H K E 23 ZS 24-2 L H K E 31 ZW 24-2 L H K E 23 ZW 24-2 L H K E 31 Πίν. 3 [Z] Κεντρική συσκευή θέρμανσης [S] Σύνδεση με έμμεσα θερμαινόμενο δοχείο [W] Θέρμανση νερού χρήσης [24] Θερμική ισχύς 24 kw [-2] Έκδοση λέβητα [L] LED [H] Οριζόντιες συνδέσεις [K] Συσκευή ανοιχτού θαλάμου καύσης [E] Αυτόματη έναυση [23] Χαρακτηριστικό ψηφίο Φυσικού αερίου H [31] Χαρακτηριστικό ψηφίο Υγραερίου Το χαρακτηριστικό ψηφίο αναφέρει την οικογένεια αερίου σύμφωνα με EN 437: Χαρακτηριστικ ό ψηφίο Δείκτης Wobbe Οικογένεια αερίου 23 12,7-15,2 kwh/m 3 Φυσικό αέριο και αέρια πετρελαίου,ομάδα H 31 22,6-25,6 kwh/kg Προπάνιο/βουτάνιο Πίν Συσκευασία Επιτοίχιος λέβητας θέρμανσης με αέριο για εγκαταστάσεις κεντρικής θέρμανσης Ράγα συναρμολόγησης για στερέωση σε τοίχο Υδραυλική βάση σύνδεσης και διανομής Σετ στερέωσης (βίδες και εξαρτήματα) Σετ σύνδεσης (φλάντζες) Οδηγίες εγκατάστασης και λειτουργίας 2.4 Περιγραφή συσκευών Συσκευή για τοποθέτηση σε τοίχο Ενδείξεις θερμοκρασίας, λειτουργίας καύσης και βλαβών. Ατμοσφαιρικός καυστήρας για φυσικό αέριο/υγραέριο Ηλεκτρονική έναυση Κυκλοφορητής με βαλβίδα εξαέρωσης Μεταβλητή θερμική ισχύς με ελάχιστο/μέγιστο έλεγχο ανεξάρτητα από το νερό χρήσης Μεταβλητή υδραυλική ενέργεια με ελάχιστο/μέγιστο έλεγχο ανεξάρτητα από τη θέρμανση

5 Περιγραφή της συσκευής Διαστάσεις Ø Av 400 < 300 Σχ. 1 [1] Περίβλημα [2] Πίνακας οργάνων [3] Ράγα ανάρτησης

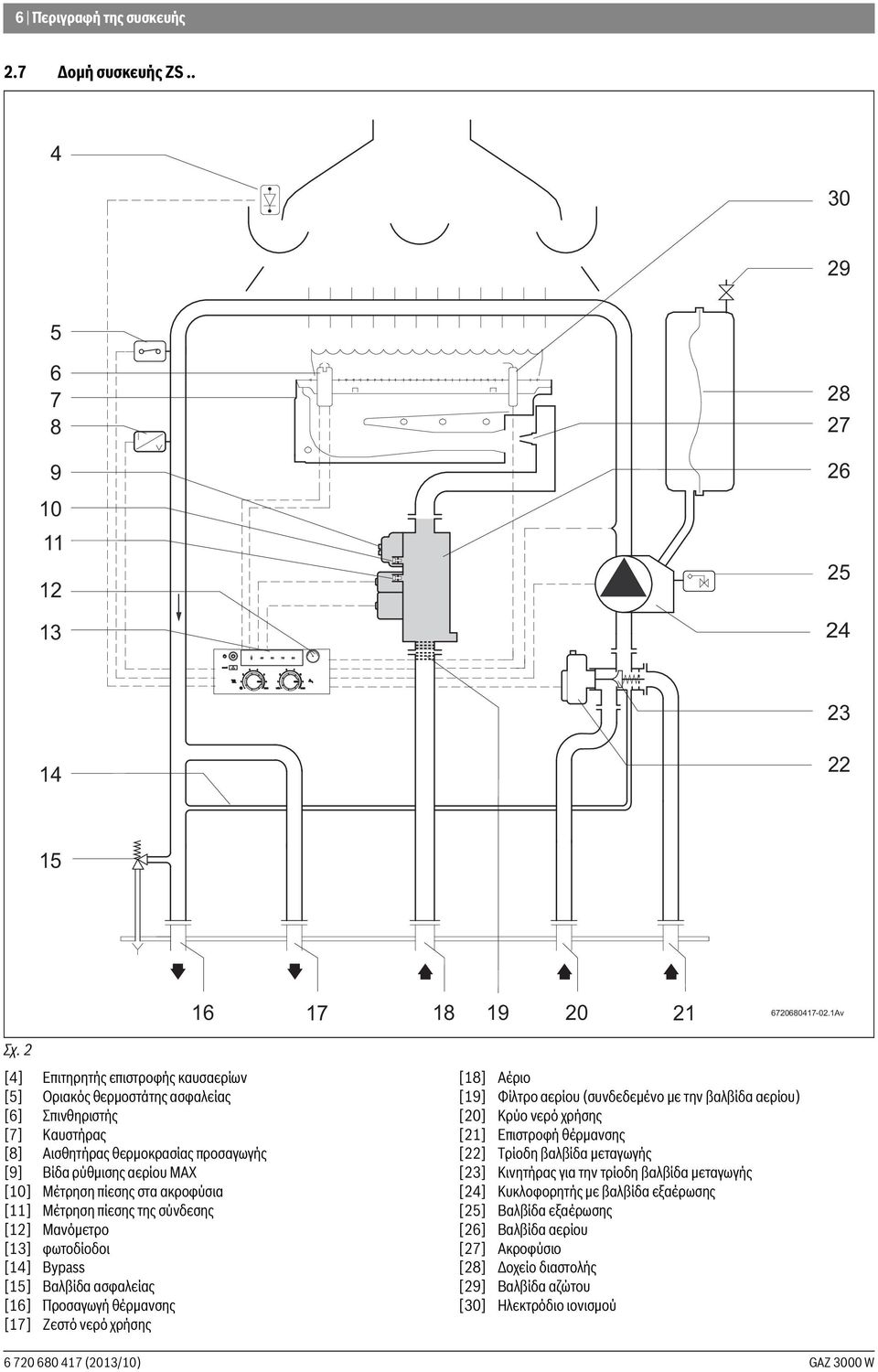

6 6 Περιγραφή της συσκευής 2.7 Δομή συσκευής ZS Av Σχ. 2 [4] Επιτηρητής επιστροφής καυσαερίων [5] Οριακός θερμοστάτης ασφαλείας [6] Σπινθηριστής [7] Καυστήρας [8] Αισθητήρας θερμοκρασίας προσαγωγής [9] Βίδα ρύθμισης αερίου MAX [10] Μέτρηση πίεσης στα ακροφύσια [11] Μέτρηση πίεσης της σύνδεσης [12] Μανόμετρο [13] φωτοδίοδοι [14] Bypass [15] Βαλβίδα ασφαλείας [16] Προσαγωγή θέρμανσης [17] Ζεστό νερό χρήσης [18] Αέριο [19] Φίλτρο αερίου (συνδεδεμένο με την βαλβίδα αερίου) [20] Κρύο νερό χρήσης [21] Επιστροφή θέρμανσης [22] Τρίοδη βαλβίδα μεταγωγής [23] Κινητήρας για την τρίοδη βαλβίδα μεταγωγής [24] Κυκλοφορητής με βαλβίδα εξαέρωσης [25] Βαλβίδα εξαέρωσης [26] Βαλβίδα αερίου [27] Ακροφύσιο [28] Δοχείο διαστολής [29] Βαλβίδα αζώτου [30] Ηλεκτρόδιο ιονισμού

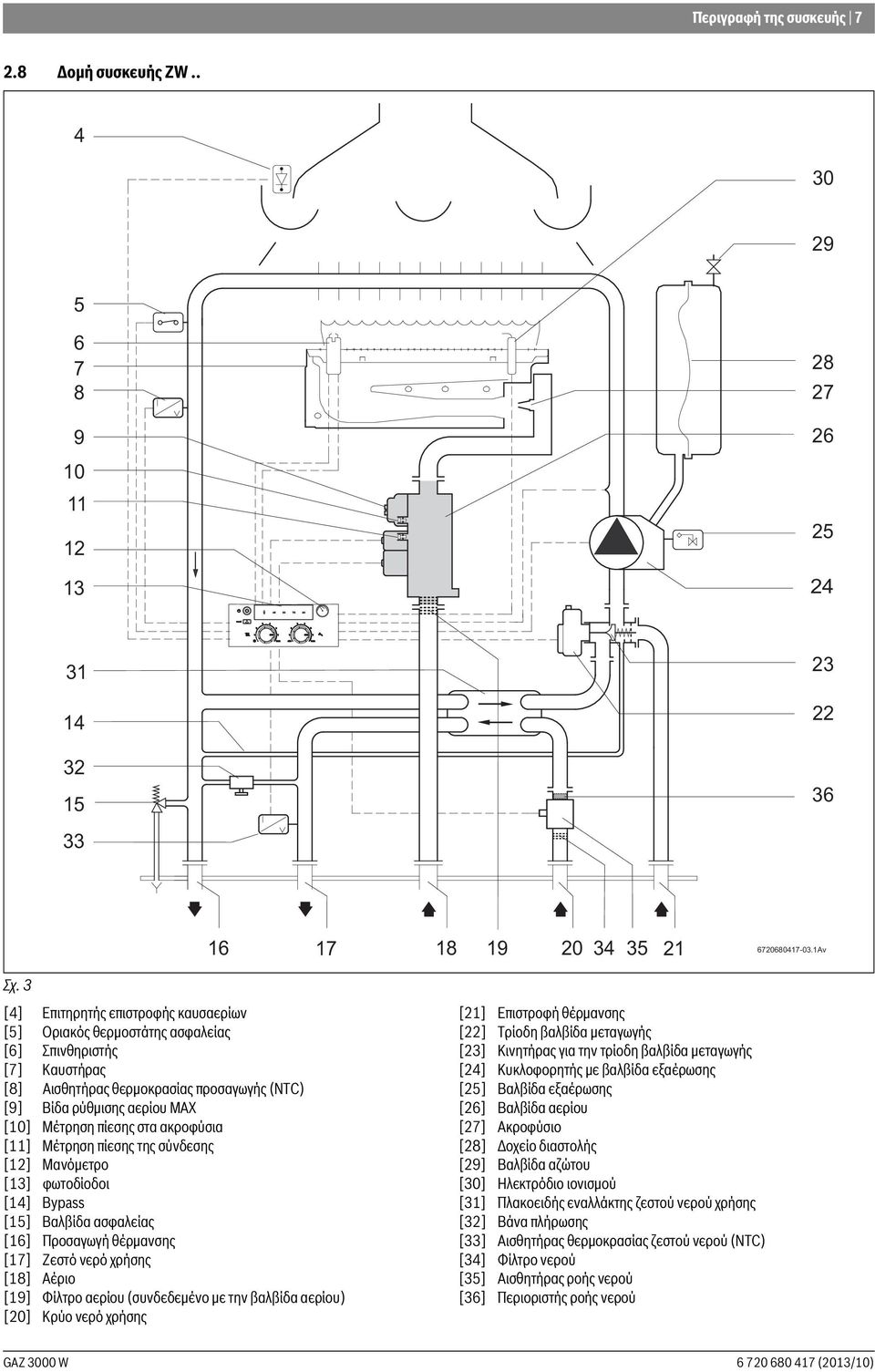

7 Περιγραφή της συσκευής Δομή συσκευής ZW Av Σχ. 3 [4] Επιτηρητής επιστροφής καυσαερίων [5] Οριακός θερμοστάτης ασφαλείας [6] Σπινθηριστής [7] Καυστήρας [8] Αισθητήρας θερμοκρασίας προσαγωγής (NTC) [9] Βίδα ρύθμισης αερίου MAX [10] Μέτρηση πίεσης στα ακροφύσια [11] Μέτρηση πίεσης της σύνδεσης [12] Μανόμετρο [13] φωτοδίοδοι [14] Bypass [15] Βαλβίδα ασφαλείας [16] Προσαγωγή θέρμανσης [17] Ζεστό νερό χρήσης [18] Αέριο [19] Φίλτρο αερίου (συνδεδεμένο με την βαλβίδα αερίου) [20] Κρύο νερό χρήσης [21] Επιστροφή θέρμανσης [22] Τρίοδη βαλβίδα μεταγωγής [23] Κινητήρας για την τρίοδη βαλβίδα μεταγωγής [24] Κυκλοφορητής με βαλβίδα εξαέρωσης [25] Βαλβίδα εξαέρωσης [26] Βαλβίδα αερίου [27] Ακροφύσιο [28] Δοχείο διαστολής [29] Βαλβίδα αζώτου [30] Ηλεκτρόδιο ιονισμού [31] Πλακοειδής εναλλάκτης ζεστού νερού χρήσης [32] Βάνα πλήρωσης [33] Αισθητήρας θερμοκρασίας ζεστού νερού (NTC) [34] Φίλτρο νερού [35] Αισθητήρας ροής νερού [36] Περιοριστής ροής νερού

8 8 Περιγραφή της συσκευής 2.9 Ηλεκτρική καλωδίωση Σχ. 4 [4] Επιτηρητής επιστροφής καυσαερίων [5] Οριακός θερμοστάτης ασφαλείας [6] Ηλεκτρόδιο έναυσης [8] Αισθητήρας θερμοκρασίας προσαγωγής (NTC) [22] Τρίοδη βαλβίδα μεταγωγής [24] Κυκλοφορητής με βαλβίδα εξαέρωσης [30] Ηλεκτρόδιο ιονισμού [33] Αισθητήρας θερμοκρασίας ζεστού νερού (NTC) [35] Αισθητήρας ροής νερού (ZW) [37] Βαλβίδα αερίου [38] LED Το ηλεκτρόδιο ιονισμού (30) αναλαμβάνει την επιτήρηση της φλόγας Διακοπή λειτουργίας σε περίπτωση υπέρβασης του χρόνου ασφαλείας Εάν εντός του χρόνου ασφαλείας (8 δευτερόλεπτα) δεν σχηματιστεί φλόγα, ακολουθεί μια δεύτερη και μια τρίτη δοκιμή ανάφλεξης. Εάν αποτύχουν και αυτές οι δοκιμές, διακόπτεται η λειτουργία. Διακοπή λειτουργίας σε περίπτωση υπέρβασης της θερμοκρασίας ασφαλείας Η πλακέτα ανιχνεύει τη θερμοκρασία θέρμανσης μέσω του αισθητήρα NTC (8). Σε περίπτωση πολύ υψηλής θερμοκρασίας διακόπτεται η λειτουργία για λόγους ασφαλείας από τον: οριακό θερμοστάτη ασφαλείας (5) Η συσκευή ξεκινά και πάλι τη λειτουργία της αφού η θερμοκρασία προσαγωγής πέσει στους 96 C ή πιο κάτω. Για να επαναθέσετε τη συσκευή σε λειτουργία μετά από διακοπή για λόγους ασφαλείας: Πατήστε το πλήκτρο επαναφοράς Ζεστό νερό χρήσης Συνδυασμένες συσκευές (ZW...) Όταν τρέξει ζεστό νερό χρήσης, ο αισθητήρας ροής νερού (35) στέλνει ένα σήμα στην πλακέτα. Το σήμα έχει σαν αποτέλεσμα: τη θέση σε λειτουργία του κυκλοφορητή (24). την ανάφλεξη του καυστήρα. την επιλογή της θέσης ζεστού νερού κυκλώματος θέρμανσης από την τρίοδη βαλβίδα μεταγωγής (22). Η πλακέτα επιτηρεί τη θερμοκρασία ζεστού νερού δια μέσου του αισθητήρα NTC (33) και ρυθμίζει την ισχύ του καυστήρα ανάλογα με τις εκάστοτε ανάγκες. Συνδυασμένες συσκευές (ZS...) Όταν ο αισθητήρας θερμοκρασίας στον κυκλοφορητή (NTC) αναγνωρίσει μια πολύ χαμηλή θερμοκρασία: ξεκινά ο κυκλοφορητής (24). ο καυστήρας ανάβει. η τρίοδη βαλβίδα μεταγωγής (22) επιλέγει τη θέση κυκλώματος θέρμανσης Κυκλοφορητής Όταν στη συσκευή δεν έχει συνδεθεί θερμοστάτης χώρου ή χρονοδιακόπτης, ο κυκλοφορητής ξεκινά μόλις η συσκευή τεθεί στη λειτουργία θέρμανσης. Όταν υπάρχει θερμοστάτης χώρου ή χρονοδιακόπτης, ο κυκλοφορητής ξεκινά όταν: η θερμοκρασία χώρου είναι πιο χαμηλή από εκείνη που έχει ρυθμιστεί στο θερμοστάτη (TR 12). η συσκευή έχει τεθεί σε λειτουργία και η θερμοκρασία χώρου είναι χαμηλότερη από εκείνη που έχει ρυθμιστεί στο θερμοστάτη (TRZ 12-2 / TR 15 RF). βρίσκεται εντός του εύρους προγραμματισμού (TRZ 12-2 / TR 15 RF) Περιγραφή λειτουργίας Θέρμανση Εάν ο θερμοστάτης εντοπίσει κατάσταση υπερβολικού κρύου: ξεκινά ο κυκλοφορητής (24). Η τρίοδη βαλβίδα μεταγωγής (22) ανοίγει την επιστροφή θέρμανσης (21) Μόλις ανοίξει ο οπλισμός αερίου (37) η πλακέτα ενεργοποιεί τη διάταξη ανάφλεξης: Στα δύο ηλεκτρόδια δημιουργείται ένας σπινθήρας ανάφλεξης υψηλής τάσης (6), ο οποίος αναφλέγει το μίγμα αέρος-αερίου. Σχ. 5 Χαρακτηριστική καμπύλη κυκλοφορητή Ταχύτητα I Ταχύτητα II Ταχύτητα ΙΙI

9 Περιγραφή της συσκευής Δοχείο διαστολής Η συσκευή διαθέτει ένα δοχείο πλήρωσης με χωρητικότητα 6 l και πίεση πλήρωσης 0,75 bar, το οποίο εξουδετερώνει τις αυξήσεις της πίεσης που προκαλούνται από τις αντίστοιχες αυξήσεις της θερμοκρασίας κατά τη διάρκεια της λειτουργίας της συσκευής. Ο μέγιστος όγκος νερού της εγκατάστασης καθορίζεται με βάση τη μέγιστη πίεση της εγκατάστασης θέρμανσης υπό τη μέγιστη θερμοκρασία προσαγωγής ζεστού νερού 88 C. Μέγιστη πίεση (bar) 0,5 0,6 0,7 0,8 0,9 1,0 Όγκος νερού (l) Πίν. 5 Για να επεκτείνετε τη χωρητικότητα: Ανοίξτε τη βαλβίδα πλήρωσης του δοχείου διαστολής (29) και μειώστε την πίεση στην προσαγωγή στα 0,5 bar.

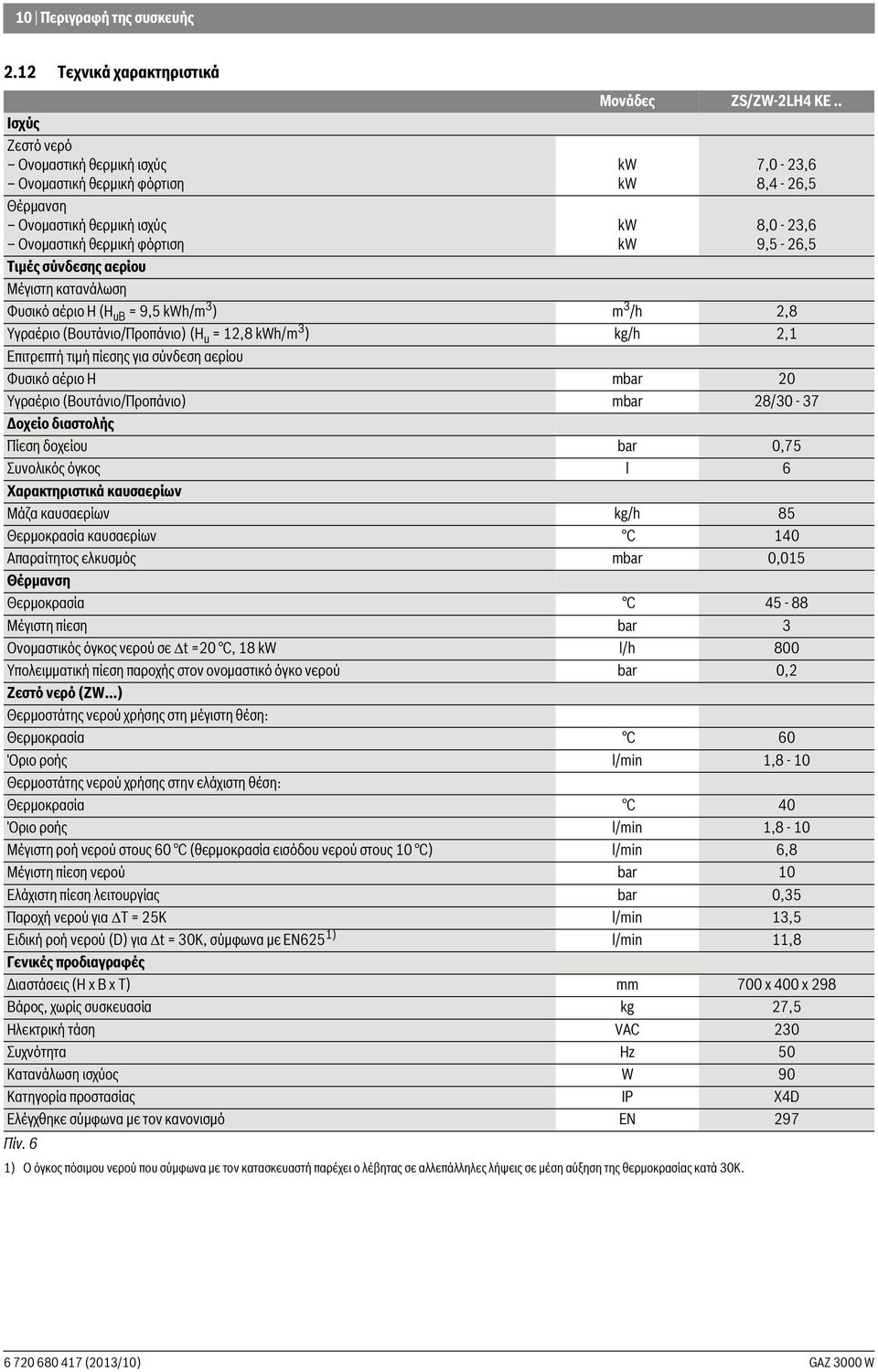

10 10 Περιγραφή της συσκευής 2.12 Τεχνικά χαρακτηριστικά Ισχύς Ζεστό νερό Ονομαστική θερμική ισχύς Ονομαστική θερμική φόρτιση Θέρμανση Ονομαστική θερμική ισχύς Ονομαστική θερμική φόρτιση Μονάδες ZS/ZW-2LH4 KE.. kw kw kw kw 7,0-23,6 8,4-26,5 8,0-23,6 9,5-26,5 Τιμές σύνδεσης αερίου Μέγιστη κατανάλωση Φυσικό αέριο H (H ub = 9,5 kwh/m 3 ) m 3 /h 2,8 Υγραέριο (Βουτάνιο/Προπάνιο) (H u = 12,8 kwh/m 3 ) kg/h 2,1 Επιτρεπτή τιμή πίεσης για σύνδεση αερίου Φυσικό αέριο H mbar 20 Υγραέριο (Βουτάνιο/Προπάνιο) mbar 28/30-37 Δοχείο διαστολής Πίεση δοχείου bar 0,75 Συνολικός όγκος l 6 Χαρακτηριστικά καυσαερίων Μάζα καυσαερίων kg/h 85 Θερμοκρασία καυσαερίων C 140 Απαραίτητος ελκυσμός mbar 0,015 Θέρμανση Θερμοκρασία C Μέγιστη πίεση bar 3 Ονομαστικός όγκος νερού σε t =20 C, 18 kw l/h 800 Υπολειμματική πίεση παροχής στον ονομαστικό όγκο νερού bar 0,2 Ζεστό νερό (ZW...) Θερμοστάτης νερού χρήσης στη μέγιστη θέση: Θερμοκρασία C 60 Όριο ροής l/min 1,8-10 Θερμοστάτης νερού χρήσης στην ελάχιστη θέση: Θερμοκρασία C 40 Όριο ροής l/min 1,8-10 Μέγιστη ροή νερού στους 60 C (θερμοκρασία εισόδου νερού στους 10 C) l/min 6,8 Μέγιστη πίεση νερού bar 10 Ελάχιστη πίεση λειτουργίας bar 0,35 Παροχή νερού για T = 25K l/min 13,5 Ειδική ροή νερού (D) για t = 30K, σύμφωνα με EN625 1) l/min 11,8 Γενικές προδιαγραφές Διαστάσεις (H x Β x Τ) mm 700 x 400 x 298 Βάρος, χωρίς συσκευασία kg 27,5 Ηλεκτρική τάση VAC 230 Συχνότητα Hz 50 Κατανάλωση ισχύος W 90 Κατηγορία προστασίας IP X4D Ελέγχθηκε σύμφωνα με τον κανονισμό EN 297 Πίν. 6 1) Ο όγκος πόσιμου νερού που σύμφωνα με τον κατασκευαστή παρέχει ο λέβητας σε αλλεπάλληλες λήψεις σε μέση αύξηση της θερμοκρασίας κατά 30K.

11 Κανονισμοί 11 3 Κανονισμοί Κατά την εγκατάσταση της συσκευής θα πρέπει να τηρούνται οι ακόλουθοι κανονισμοί/οδηγίες. Κώδικας εγκατάστασης αερίου για οικιακούς, δημόσιους ή εμπορικούς χώρους Κώδικας θερμικών εγκαταστάσεων για κτήρια Τοπικοί κανονισμοί της εκάστοτε χώρας. Διατάξεις της αρμόδιας επιχείρησης παροχής αερίου. Καταστατικό κτιρίου 4 Εγκατάσταση Η τοποθέτηση, η ηλεκτρική σύνδεση, η σύνδεση με το δίκτυο αερίου, η απαγωγή καυσαερίων και η εκκίνηση πρέπει να γίνουν οπωσδήποτε από μια επιχείρηση εξουσιοδοτημένη από την επιχείρηση παροχής αερίου ή από την επιχείρηση ηλεκτρισμού. Η συσκευή μπορεί να εγκατασταθεί μόνο σε χώρες που αναγράφονται στην πινακίδα στοιχείων της συσκευής. 4.1 Σημαντικές υποδείξεις Πριν από την εγκατάσταση πρέπει να έχει εκδοθεί γνωμοδότηση από την εταιρεία παροχής αερίου. Η συσκευή μπορεί να εγκατασταθεί σε κλειστά συστήματα ζεστού νερού και θέρμανσης, σύμφωνα με την προδιαγραφή DIN 4751, Μέρος 3. Για τη λειτουργία δεν είναι απαραίτητη η κυκλοφορία μιας ελάχιστης ποσότητας νερού. Οι ανοιχτές εγκαταστάσεις θέρμανσης πρέπει να μετατρέπονται σε κλειστά συστήματα. Μη χρησιμοποιείτε γαλβανισμένα θερμαντικά σώματα και σωλήνες. Έτσι αποφεύγεται ο σχηματισμός αναθυμιάσεων. Εγκαθιστώντας ρυθμιστές της Bosch (TR 12, TRZ 12-2, TR 15 RF, EU 9 D) και θερμοστατικές κεφαλές (TK1) στα θερμαντικά σώματα, εξασφαλίζετε οικονομικότερη λειτουργία. Εάν χρησιμοποιείτε θερμοστάτη χώρου, μη τοποθετήσετε θερμοστατική βαλβίδα στο χώρο/δωμάτιο τοποθέτησης του θερμοστάτη. Προβλέψτε ένα εξαεριστικό (χειροκίνητο ή αυτόματο) για κάθε θερμαντικό σώμα, καθώς και στρόφιγγες πλήρωσης και εκκένωσης στο πιο χαμηλό σημείο της εγκατάστασης. Πριν θέσετε τη συσκευή σε λειτουργία: Αφήστε να κυκλοφορήσει νερό για να καθαρίσετε την εγκατάσταση από τυχόν υπάρχοντα ξένα σώματα ή λιποειδή σωματίδια τα οποία θα μπορούσαν να επηρεάσουν την άψογη λειτουργία της συσκευής. Για τον καθαρισμό μη χρησιμοποιείτε διαλύτες ή αρωματικούς υδρογονάνθρακες (βενζίνη, πετρέλαιο, κλπ.). Εάν χρειαστεί, χρησιμοποιήστε μεν ένα απορρυπαντικό, ξεπλύνετε όμως στη συνέχεια καλά την εγκατάσταση. Τοποθετήστε μια βαλβίδα αερίου όσο το δυνατό πιο κοντά στο λέβητα. Μετά από την εγκατάσταση του δικτύου αερίου, εκτός από το σχολαστικό καθαρισμό, θα πρέπει να γίνει και έλεγχος διαρροής. Ο έλεγχος αυτός πρέπει να γίνει με κλειστή τη βαλβίδα αερίου λέβητα προς αποφυγή πρόκλησης ζημιάς στον οπλισμό αερίου λόγω υπερπίεσης. Ελέγξτε εάν ο λέβητας ταιριάζει με τη διαθέσιμη οικογένεια αερίου. Ελέγξτε εάν η ροή και η πίεση που παρέχει ο μειωτήρας επαρκούν για τις ανάγκες του λέβητα (δείτε τα τεχνικά στοιχεία στο 2.12). Είναι υποχρεωτική η εγκατάσταση ενός σιφονιού με σωλήνα αποστράγγισης κάτω από το λέβητα για την εξαγωγή νερού από την βαλβίδα ασφαλείας του λέβητα. Εάν οι σωλήνες του νερού χρήσης είναι πλαστικές, η είσοδος κρύου νερού και η έξοδος ζεστού νερού (ZW..) πρέπει να είναι από μεταλλικό σωλήνα ελάχιστου μήκους 1,5 m. Εάν το νερό έχει μεγάλη περιεκτικότητα σε άλατα, συνιστάται η χρήση ενός συστήματος αφαλάτωσης στο δίκτυο εισαγωγής ή η πλήρωση του κυκλώματος με αφαλατωμένο νερό. 4.2 Επιλογή του χώρου τοποθέτησης Απαιτήσεις για την επιλογή του χώρου τοποθέτησης Μην εγκαθιστάτε τη συσκευή σε χώρους όγκου μικρότερου από 8m 3 (μη συμπεριλαμβανομένου του όγκου του επίπλου εφόσον αυτός δεν ξεπερνάει τα 2 m 3 ). Τηρείτε τις προδιαγραφές και τους κανονισμούς της εκάστοτε χώρας. Ελέγξτε τα ελάχιστα μέτρα εγκατάστασης που παρέχονται στις οδηγίες εγκατάστασης των παρελκομένων. Αέρας καύσης Για να αποφευχθεί η διάβρωση πρέπει ο αέρας καύσης να μην περιέχει διαβρωτικά υλικά. Για την αποφυγή της διάβρωσης, ο αέρας καύσης θα πρέπει να μην περιέχει επικίνδυνες ουσίες. Τέτοιες ουσίες είναι οι αλογονυδρογονάνθρακες που περιέχουν χημικές ενώσεις χλωρίου και φθορίου οι οποίες μπορεί π.χ. να περιέχονται σε διαλύτες, χρώματα, κόλλες, σπρέι και απορρυπαντικά που χρησιμοποιείτε στο νοικοκυριό σας. Όλες οι συσκευές πρέπει να είναι συνδεδεμένες με έναν σωλήνα απαγωγής καυσαερίων μέσω συνδέσμων που εγγυώνται την στεγανότητα του αγωγού καυσαερίων καθ' όλη τη διάρκεια λειτουργίας. Ο σωλήνας απαγωγής καυσαερίων πρέπει: να είναι κάθετος (μειώστε όσο το δυνατό περισσότερο τα οριζόντια τμήματα) να είναι θερμικά μονωμένος να έχει έξοδο πάνω από το μέγιστο επίπεδο οροφής Ένα προστατευτικό από τη βροχή και τον αέρα θα πρέπει να εγκατασταθεί στο άκρο του σωλήνα απαγωγής καυσαερίων Εάν δεν μπορούν να τηρηθούν οι συνθήκες αυτές, θα πρέπει να επιλεχθεί άλλος χώρος για την είσοδο και έξοδο αερίου. Είσοδος αέρα Ο χώρος εγκατάστασης της συσκευής θα πρέπει να διαθέτει ρεύμα παροχής αέρα σύμφωνα με το διάγραμμα: Συσκευή Ελάχιστη χρησιμοποιήσιμη επιφάνεια ZW 24 KE 90 cm 2 Πίν. 7 Πέραν των παραπάνω οδηγιών, θα πρέπει να τηρούνται και οι ισχύοντες τοπικοί κανονισμοί. Θερμοκρασία επιφάνειας Η μέγιστη θερμοκρασία στην επιφάνεια της συσκευής είναι χαμηλότερη από 85 C. Δεν απαιτούνται ειδικά μέτρα προστασίας για εύφλεκτα υλικά ή για εντοιχισμένα έπιπλα. Λαμβάνετε υπόψη σας όμως τυχόν αποκλίνοντες κανονισμούς της εκάστοτε χώρας. 4.3 Ελάχιστες αποστάσεις Κατά την επιλογή του χώρου τοποθέτησης θα πρέπει να εκπληρώνονται οι παρακάτω προϋποθέσεις: Κρατήστε τη μέγιστη απόσταση από όλες τις ανωμαλίες στις διάφορες επιφάνειες (π.χ. σωλήνες, αγωγοί, προεκτάσεις τοίχων, κλπ.).

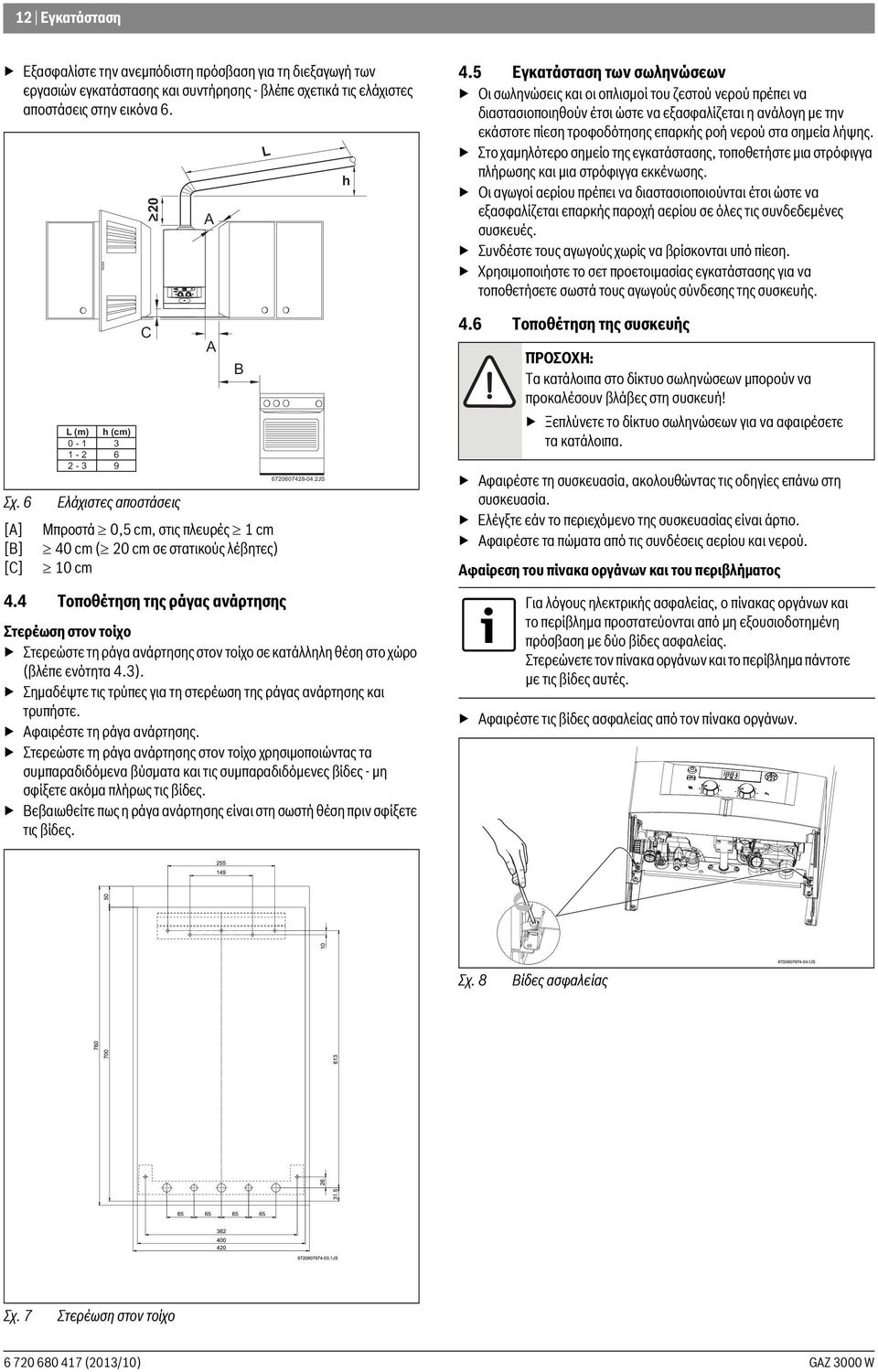

12 12 Εγκατάσταση Σχ. 6 [A] [B] [C] Εξασφαλίστε την ανεμπόδιστη πρόσβαση για τη διεξαγωγή των εργασιών εγκατάστασης και συντήρησης - βλέπε σχετικά τις ελάχιστες αποστάσεις στην εικόνα 6. L (m) h (cm) C Ελάχιστες αποστάσεις Μπροστά 0,5 cm, στις πλευρές 1 cm 40 cm ( 20 cm σε στατικούς λέβητες) 10 cm 4.4 Τοποθέτηση της ράγας ανάρτησης A A Στερέωση στον τοίχο Στερεώστε τη ράγα ανάρτησης στον τοίχο σε κατάλληλη θέση στο χώρο (βλέπε ενότητα 4.3). Σημαδέψτε τις τρύπες για τη στερέωση της ράγας ανάρτησης και τρυπήστε. Αφαιρέστε τη ράγα ανάρτησης. Στερεώστε τη ράγα ανάρτησης στον τοίχο χρησιμοποιώντας τα συμπαραδιδόμενα βύσματα και τις συμπαραδιδόμενες βίδες - μη σφίξετε ακόμα πλήρως τις βίδες. Βεβαιωθείτε πως η ράγα ανάρτησης είναι στη σωστή θέση πριν σφίξετε τις βίδες. B L JS h 4.5 Εγκατάσταση των σωληνώσεων Οι σωληνώσεις και οι οπλισμοί του ζεστού νερού πρέπει να διαστασιοποιηθούν έτσι ώστε να εξασφαλίζεται η ανάλογη με την εκάστοτε πίεση τροφοδότησης επαρκής ροή νερού στα σημεία λήψης. Στο χαμηλότερο σημείο της εγκατάστασης, τοποθετήστε μια στρόφιγγα πλήρωσης και μια στρόφιγγα εκκένωσης. Οι αγωγοί αερίου πρέπει να διαστασιοποιούνται έτσι ώστε να εξασφαλίζεται επαρκής παροχή αερίου σε όλες τις συνδεδεμένες συσκευές. Συνδέστε τους αγωγούς χωρίς να βρίσκονται υπό πίεση. Χρησιμοποιήστε το σετ προετοιμασίας εγκατάστασης για να τοποθετήσετε σωστά τους αγωγούς σύνδεσης της συσκευής. 4.6 Τοποθέτηση της συσκευής Αφαιρέστε τη συσκευασία, ακολουθώντας τις οδηγίες επάνω στη συσκευασία. Ελέγξτε εάν το περιεχόμενο της συσκευασίας είναι άρτιο. Αφαιρέστε τα πώματα από τις συνδέσεις αερίου και νερού. Αφαίρεση του πίνακα οργάνων και του περιβλήματος ΠΡΟΣΟΧΗ: Τα κατάλοιπα στο δίκτυο σωληνώσεων μπορούν να προκαλέσουν βλάβες στη συσκευή! Ξεπλύνετε το δίκτυο σωληνώσεων για να αφαιρέσετε τα κατάλοιπα. Για λόγους ηλεκτρικής ασφαλείας, ο πίνακας οργάνων και το περίβλημα προστατεύονται από μη εξουσιοδοτημένη πρόσβαση με δύο βίδες ασφαλείας. Στερεώνετε τον πίνακα οργάνων και το περίβλημα πάντοτε με τις βίδες αυτές. Αφαιρέστε τις βίδες ασφαλείας από τον πίνακα οργάνων. Σχ. 8 Βίδες ασφαλείας Σχ. 7 Στερέωση στον τοίχο

13 Εγκατάσταση 13 Τραβήξτε τον πίνακα προς τα πάνω και μετά προς τα κάτω. Τραβήξτε το κάτω μέρος του περιβλήματος και σύρετέ το προς τα πάνω. Σχ. 9 Θέση Service για πρόσβαση στο σύστημα νερού και ηλεκτρισμού Για να αφαιρέσετε τελείως τον πίνακα οργάνων, θέστε τον στη θέση που φαίνεται στην εικόνα 9, ανασηκώστε τον και τραβήξτε τον μπροστά. Σχ. 11 Αφαιρέστε το περίβλημα Στερέωση της συσκευής Τοποθετήστε τις φλάντζες στα διπλά ρακόρ της βάσης σύνδεσης της συσκευής. Ανασηκώστε τη συσκευή και αναρτήστε την στη ράγα ανάρτησης. Τοποθετήστε τη συσκευή επάνω στις προετοιμασμένες συνδέσεις των σωλήνων Ελέγξτε εάν κάθονται άψογα όλες οι φλάντζες και, στη συνέχεια, σφίξτε τα ρακόρ των συνδέσεων. Σύνδεση του καπναγωγού Ο λέβητας πρέπει να συνδεθεί στέρεα και απόλυτα στεγανά με έναν κατάλληλα διαστασιοποιημένο καπναγωγό. Κατάλληλα υλικά για την απαγωγή καυσαερίων είναι τα εξής: Αλουμίνιο Ανοξείδωτος χάλυβας 4.7 Έλεγχος συνδέσεων Συνδέσεις νερού Σε συσκευές ZW: ανοίξτε τη στρόφιγγα κρύου νερού και ανοίξτε το κύκλωμα ζεστού νερού (μέγιστη πίεση ελέγχου: 10 bar). Ανοίξτε τη στρόφιγγα πλήρωσης και επιστροφής κεντρικής θέρμανσης και γεμίστε το κύκλωμα θέρμανσης ανοίγοντας τη βάνα πλήρωσης. Σχ. 10 Αφαίρεση του πίνακα οργάνων Αφαιρέστε τις βίδες στερέωσης του περιβλήματος. Σχ. 12 Βάνα πλήρωσης Ελέγξτε όλους τους συνδέσμους και τις φλάντζες για διαρροές (μέγιστη πίεση ελέγχου 1,5 bar στο μανόμετρο).

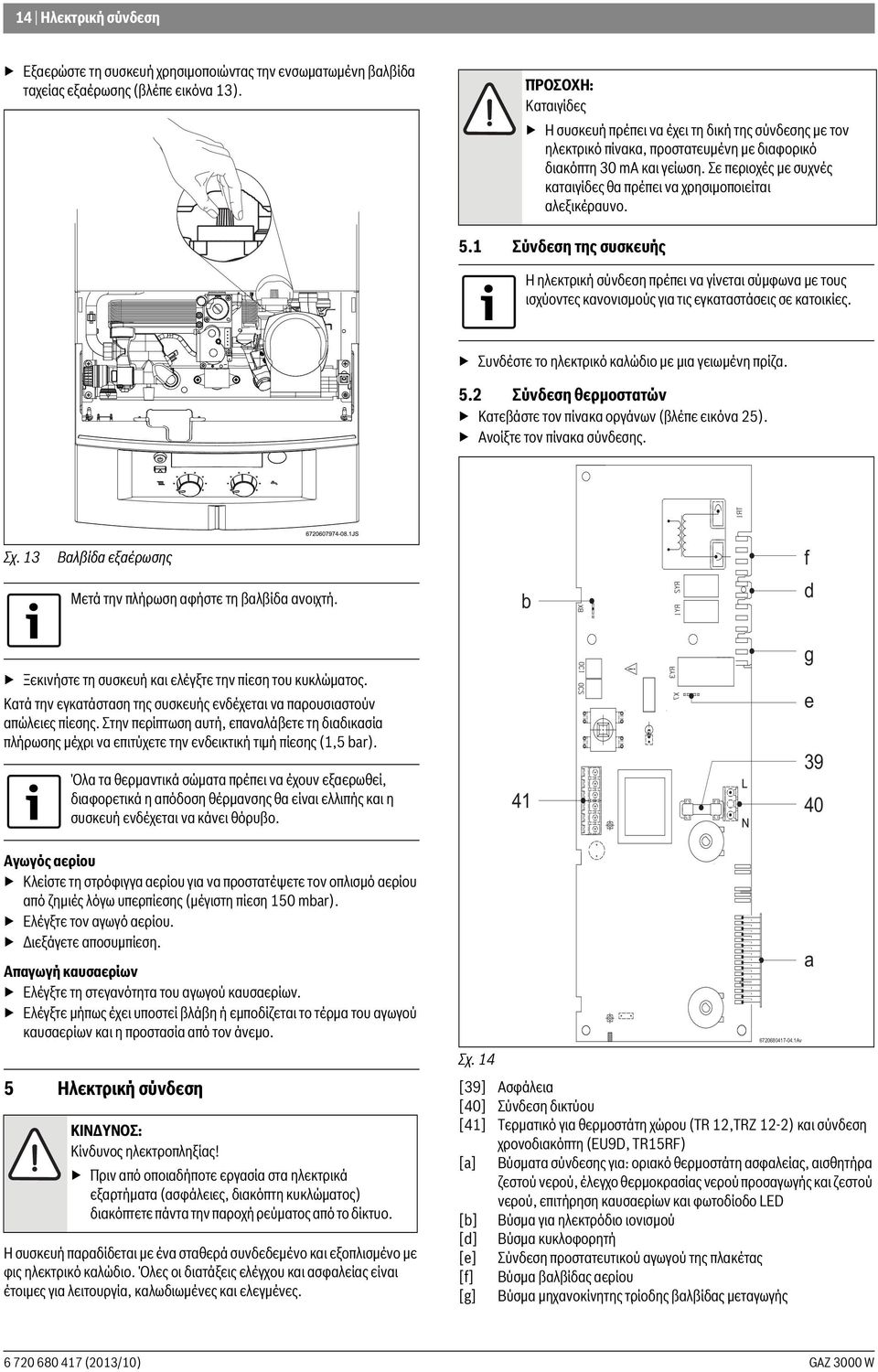

14 14 Ηλεκτρική σύνδεση Εξαερώστε τη συσκευή χρησιμοποιώντας την ενσωματωμένη βαλβίδα ταχείας εξαέρωσης (βλέπε εικόνα 13). ΠΡΟΣΟΧΗ: Καταιγίδες Η συσκευή πρέπει να έχει τη δική της σύνδεσης με τον ηλεκτρικό πίνακα, προστατευμένη με διαφορικό διακόπτη 30 ma και γείωση. Σε περιοχές με συχνές καταιγίδες θα πρέπει να χρησιμοποιείται αλεξικέραυνο. 5.1 Σύνδεση της συσκευής Η ηλεκτρική σύνδεση πρέπει να γίνεται σύμφωνα με τους ισχύοντες κανονισμούς για τις εγκαταστάσεις σε κατοικίες. Συνδέστε το ηλεκτρικό καλώδιο με μια γειωμένη πρίζα. 5.2 Σύνδεση θερμοστατών Κατεβάστε τον πίνακα οργάνων (βλέπε εικόνα 25). Ανοίξτε τον πίνακα σύνδεσης. Σχ. 13 Βαλβίδα εξαέρωσης Μετά την πλήρωση αφήστε τη βαλβίδα ανοιχτή. b f d Ξεκινήστε τη συσκευή και ελέγξτε την πίεση του κυκλώματος. Κατά την εγκατάσταση της συσκευής ενδέχεται να παρουσιαστούν απώλειες πίεσης. Στην περίπτωση αυτή, επαναλάβετε τη διαδικασία πλήρωσης μέχρι να επιτύχετε την ενδεικτική τιμή πίεσης (1,5 bar). Όλα τα θερμαντικά σώματα πρέπει να έχουν εξαερωθεί, διαφορετικά η απόδοση θέρμανσης θα είναι ελλιπής και η συσκευή ενδέχεται να κάνει θόρυβο. 41 g e Αγωγός αερίου Κλείστε τη στρόφιγγα αερίου για να προστατέψετε τον οπλισμό αερίου από ζημιές λόγω υπερπίεσης (μέγιστη πίεση 150 mbar). Ελέγξτε τον αγωγό αερίου. Διεξάγετε αποσυμπίεση. Απαγωγή καυσαερίων Ελέγξτε τη στεγανότητα του αγωγού καυσαερίων. Ελέγξτε μήπως έχει υποστεί βλάβη ή εμποδίζεται το τέρμα του αγωγού καυσαερίων και η προστασία από τον άνεμο. 5 Ηλεκτρική σύνδεση ΚΙΝΔΥΝΟΣ: Κίνδυνος ηλεκτροπληξίας! Πριν από οποιαδήποτε εργασία στα ηλεκτρικά εξαρτήματα (ασφάλειες, διακόπτη κυκλώματος) διακόπτετε πάντα την παροχή ρεύματος από το δίκτυο. Η συσκευή παραδίδεται με ένα σταθερά συνδεδεμένο και εξοπλισμένο με φις ηλεκτρικό καλώδιο. Όλες οι διατάξεις ελέγχου και ασφαλείας είναι έτοιμες για λειτουργία, καλωδιωμένες και ελεγμένες Av Σχ. 14 [39] Ασφάλεια [40] Σύνδεση δικτύου [41] Τερματικό για θερμοστάτη χώρου (TR 12,TRZ 12-2) και σύνδεση χρονοδιακόπτη (EU9D, TR15RF) [a] Βύσματα σύνδεσης για: οριακό θερμοστάτη ασφαλείας, αισθητήρα ζεστού νερού, έλεγχο θερμοκρασίας νερού προσαγωγής και ζεστού νερού, επιτήρηση καυσαερίων και φωτοδίοδο LED [b] Βύσμα για ηλεκτρόδιο ιονισμού [d] Βύσμα κυκλοφορητή [e] Σύνδεση προστατευτικού αγωγού της πλακέτας [f] Βύσμα βαλβίδας αερίου [g] Βύσμα μηχανοκίνητης τρίοδης βαλβίδας μεταγωγής a

15 Ηλεκτρική σύνδεση 15 Θερμοστάτης χώρου Αφαιρέστε τη γέφυρα μεταξύ των ακροδεκτών 1-4 (εικόνα 14, θέση 41). Συνδέστε το θερμοστάτη χώρου TR 12, TRZ Σχ. 17 TR 15 RF EU 9 D Σχ. 15 TR RT Ls Ns T T Σχ. 18 EU 9 D V Σχ. 16 TRZ 12-2

16 16 Ηλεκτρική σύνδεση 5.3 Σύνδεση θερμοσίφωνα (ZS...) Έμμεσα θερμαινόμενος θερμοσίφωνας με αισθητήρα NTC Οι θερμοσίφωνες Bosch με αισθητήρα NTC συνδέονται άμεσα στον κορμό των καλωδίων της συσκευής. Το ηλεκτρικό καλώδιο με το φις συμπαραδίδεται μαζί με το θερμοσίφωνα. Σχ. 19 Υπάρχει επίσης η δυνατότητα να συνδέσετε έναν συμβατικό θερμοσίφωνα. Γι' αυτό, καλέστε έναν τεχνικό της Bosch με τα κατάλληλα εξαρτήματα προσαρμογής. Το σετ αποτελείται από έναν αισθητήρα NTC με καλώδιο και ένα κατάλληλο βύσμα για την πλακέτα. Ο αισθητήρας NTC έχει διάμετρο 6mm και πρέπει να εισαχθεί στον κατάλληλο φορέα.

17 Εκκίνηση 17 6 Εκκίνηση Λέβητας (πίσω όψη) JS Λέβητας (κάτω όψη) Σχ. 20 [12] Μανόμετρο [13] φωτοδίοδοι [16] Προσαγωγή θέρμανσης [17] ZW - ζεστό νερό (ZS - είσοδος συσσωρευτή) [20] ZW - κρύο νερό (ZS - έξοδος συσσωρευτή) [21] Κύκλωμα επιστροφής κεντρικής θέρμανσης [38] LED - (ON) φωτοδίοδος λειτουργίας (αναβοσβήνει όταν υπάρχουν σφάλματα) [42] Κεντρικός διακόπτης [43] Διακόπτης επαναφοράς [45] Θερμοστάτης ζεστού νερού [54] Θερμοστάτης θέρμανσης 6.1 Πριν την εκκίνηση ΠΡΟΣΟΧΗ: Μην θέτετε τη συσκευή σε λειτουργία εάν δεν είναι γεμάτη νερό. Η πρώτη εκκίνηση πρέπει να γίνει από εξειδικευμένο προσωπικό που θα διασφαλίσει την καλή λειτουργία της συσκευής και θα δώσει στον χρήστη κάθε απαραίτητη πληροφορία. Σε περιοχές με νερό που περιέχει πολλά άλατα, εγκαταστήστε μια διάταξη αποσκλήρυνσης ή γεμίστε με νερό που δεν περιέχει άλατα. Προρρυθμίστε την πίεση πλήρωσης του δοχείου διαστολής ανάλογα με το στατικό ύψος της εγκατάστασης θέρμανσης. Συσκευές ZW: Ανοίξτε τη στρόφιγγα απομόνωσης κρύου νερού. Ανοίξτε τις βαλβίδες των θερμαντικών σωμάτων. Ανοίξτε τους διακόπτες θέρμανσης. Ανοίξτε τη βάνα πλήρωσης (32) (ZW) και γεμίστε την εγκατάσταση θέρμανσης σιγά-σιγά μέχρι να επιτευχθεί πίεση μεταξύ 1 και 2 bar. Εξαερώστε τα θερμαντικά σώματα. Ελέγξτε εάν η βαλβίδα εξαέρωσης του κυκλώματος θέρμανσης (69) είναι ανοιχτή.

18 18 Εκκίνηση Ανοίξτε ξανά την βάνα πλήρωσης (32) για να ξαναγεμίσετε την εγκατάσταση θέρμανσης και να επιτύχετε πίεση μεταξύ 1 και 2 bar ξανά. Βεβαιωθείτε πως η οικογένεια αερίου που αναφέρεται στην πινακίδα κατασκευαστή ταυτίζεται με την παρεχόμενη οικογένεια αερίου. Ανοίξτε τη στρόφιγγα αερίου. Γυρίστε το θερμοστάτη θερμοκρασίας χώρου για να προσαρμόσετε τη θερμοκρασία της εγκατάστασης προσαγωγής (μεταξύ 45 C και 90 C). Όταν ο καυστήρας λειτουργεί, το σύμβολο γίνεται πράσινο. Το θερμόμετρο δείχνει τη θερμοκρασία προσαγωγής (θέρμανση). 6.2 Θέση της συσκευής σε λειτουργία και εκτός λειτουργίας Θέση σε λειτουργία Περιμένετε περίπου 10 δευτερόλεπτα, στο διάστημα αυτό η συσκευή θα κάνει αυτοδιαγνωστικό έλεγχο. Πατήστε τον κεντρικό διακόπτη. Η φωτοδίοδος LED γίνεται μπλε, η συσκευή είναι έτοιμη να λειτουργήσει. Όταν ο καυστήρας λειτουργεί, η οθόνη LED δείχνει αυτό το σύμβολο. Το θερμόμετρο δείχνει τη θερμοκρασία προσαγωγής (θέρμανση). Σχ. 22 θέση αντιπαγετικής προστασίας - όταν ο θερμοστάτης είναι στη θέση αυτή, διασφαλίζεται θερμοκρασία προσαγωγής (θέρμανση) υψηλότερη από 6 C. 6.4 Ρύθμιση της θέρμανσης με θερμοστάτη Ρυθμίστε το θερμοστάτη χώρου (TR...) στην επιθυμητή θερμοκρασία. Σχ. 21 Θέση εκτός λειτουργίας Πατήστε τον κεντρικό διακόπτη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ηλεκτρική εκφόρτιση! Κλείνετε την παροχή ρεύματος πριν από οποιαδήποτε εργασία στη συσκευή. 6.3 Θέση της θέρμανσης σε λειτουργία Η θερμοκρασία προσαγωγής μπορεί να ρυθμιστεί σε τιμές μεταξύ 45 C και 90 C. Η ρύθμιση της ισχύος καύσης αυτοπροσαρμόζεται διαρκώς στις τρέχουσες ανάγκες. Σχ. 23 Για φυσιολογικό επίπεδο άνεσης, συνιστάται η ρύθμιση του θερμοστάτη χώρου στους 20 C. 6.5 Ρύθμιση της θερμοκρασίας του θερμοσίφωνα (ZS...) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: κίνδυνος ζεματίσματος! Μη ρυθμίζετε θερμοκρασίες υψηλότερες από 60 C στην κανονική λειτουργία. Θερμοκρασίες έως 70 C επιτρέπεται να ρυθμιστούν μόνο για λίγο χρονικό διάστημα (θερμική απολύμανση).

19 Ρύθμιση αερίου 19 Σε θερμοσίφωνες με αισθητήρα NTC Ρυθμίστε τη θερμοκρασία του θερμοσίφωνα στο θερμοστάτη της συσκευής. Η θερμοκρασία του ζεστού νερού φαίνεται στο θερμοσίφωνα Διάγνωση βλαβών Αυτός ο λέβητας διαθέτει σύστημα διάγνωσης βλαβών. Σε περίπτωση βλαβών κατά τη λειτουργία αναβοσβήνει το πλήκτρο επαναφοράς (43) και μερικές πράσινες φωτοδίοδοι LED του θερμομέτρου (13). Μόλις επισκευαστεί η βλάβη, μπορεί να ξεκινήσει ξανά η λειτουργία του λέβητα πατώντας τον διακόπτη επαναφοράς. Για να εξακριβώσετε τις βλάβες, ανατρέξτε στο κεφάλαιο 9 του εγχειριδίου. 7 Ρύθμιση αερίου ΚΙΝΔΥΝΟΣ: Οι παρακάτω εργασίες πρέπει να εκτελούνται από εγκεκριμένους εξειδικευμένους τεχνικούς. Η ονομαστική θερμική φόρτιση και η ονομαστική θερμική ισχύς μπορούν να ρυθμιστούν είτε με τη μέθοδο ρύθμισης μέσω μέτρησης της πίεσης στα ακροφύσια είτε με τη μέθοδο ρύθμισης μέσω μέτρησης του όγκου. Και στις δύο περιπτώσεις όμως, απαιτείται μανόμετρο. Σχ. 24 Θέση θερμοστάτη Θερμοκρασία νερού Τέρμα αριστερά περίπου 10 C (αντιπαγετική προστασία) Τέρμα δεξιά περίπου 70 C Πίν. 8 Σας συμβουλεύουμε να μη ρυθμίζετε θερμοκρασίες υψηλότερες από 60 C. Η μέθοδος ρύθμισης μέσω μέτρησης της πίεσης στα ακροφύσια εξοικονομεί χρόνο, γι' αυτό θα πρέπει να προτιμάται. 7.1 Ρύθμιση από τον κατασκευαστή Φυσικό αέριο Οι συσκευές που χρησιμοποιούν φυσικό αέριο H (G 20) έχουν ρυθμιστεί και σφραγιστεί από τον κατασκευαστή σε δείκτη Wobbe = 15 kwh/m 3 και πίεση παροχής 20 mbar. Οι συσκευές αυτές δεν επιτρέπεται να τεθούν σε λειτουργία υπό πιέσεις χαμηλότερες από 15 mbar ή υψηλότερες από 25 mbar. 6.6 Θερμοκρασία και ποσότητα θερμού νερού (ZW... ) Στις συσκευές ZW, η θερμοκρασία ζεστού νερού μπορεί να ρυθμιστεί περίπου μεταξύ 40 C και 60 C χρησιμοποιώντας το θερμοστάτη (εικόνα 24). Ο όγκος ζεστού νερού είναι περίπου 10 l/min. Θέση θερμοστάτη Θερμοκρασία νερού Τέρμα αριστερά περίπου 40 C Τέρμα δεξιά περίπου 60 C Πίν Θερινή λειτουργία (μόνο παραγωγή ζεστού νερού) Γυρίστε στη συσκευή το θερμοστάτη τέρμα αριστερά. Η θέρμανση τίθεται εκτός λειτουργίας. Η παροχή ζεστού νερού, καθώς και η παροχή ηλεκτρικής τάσης για τη ρύθμιση της θέρμανσης και του χρονοδιακόπτη παραμένουν. 6.8 Αντιπαγετική προστασία Μην θέτετε τον λέβητα εκτός λειτουργίας (συνδέσεις αερίου και νερού ON). Υγραέριο LPG Οι συσκευές για προπάνιο/βουτάνιο (G 31/G 30) πρέπει να ρυθμιστούν και να σφραγιστούν σύμφωνα με τις προδιαγραφές της πινακίδας του κατασκευαστή. 7.2 Τρόπος λειτουργίας Service Για τη διεξαγωγή της ρύθμισης ονομαστικής θερμικής φόρτισης/ισχύος, πρέπει να ρυθμιστεί ο τρόπος λειτουργίας Service. Πριν ρυθμίσετε στον τρόπο λειτουργίας Service: Ανοίξτε τις βαλβίδες των θερμαντικών σωμάτων για να λάβει χώρα η απαγωγή θερμότητας. Ρύθμιση του τρόπου λειτουργίας Service: Θέστε τη συσκευή σε λειτουργία. Πατήστε και κρατήστε πατημένο το πλήκτρο επαναφοράς. Γυρίστε το θερμοστάτη πρώτα στην ελάχιστη θέση και μετά στη μέγιστη θέση. Ως επιβεβαίωση, αναβοσβήνουν οι φωτοδίοδοι LED. Η συσκευή βρίσκεται στον τρόπο λειτουργίας service. Διεξάγετε τις ρυθμίσεις (βλέπε κεφάλαιο 7.3 και 7.4). 6.9 Προστασία κυκλοφορητή από μπλοκάρισμα Όταν ο κεντρικός διακόπτης είναι στη θέση I, ο κυκλοφορητής ξεκινά πάντα κάθε 24 ώρες 1) για 1 λεπτό περίπου, και εμποδίζει έτσι το μπλοκάρισμα. 1) Μετά από την τελευταία λειτουργία

20 20 Ρύθμιση αερίου Αποθήκευση των ρυθμίσεων (ισχύς θέρμανσης): Πατήστε και κρατήστε πατημένο το πλήκτρο επαναφοράς για τουλάχιστον 2 δευτερόλεπτα για να αποθηκεύσετε τις ρυθμίσεις. Η φωτοδίοδος LED αναβοσβήνει. Μπορείτε να διεξάγετε κι άλλες ρυθμίσεις στον τρόπο λειτουργίας Service. Τερματισμός του τρόπου λειτουργίας Service: Θέστε τη συσκευή εκτός λειτουργίας και ακολούθως πάλι σε λειτουργία. Εάν ο λέβητας δεν τεθεί εκτός λειτουργίας, επανέρχεται σε φυσιολογική λειτουργία μετά το πέρας δύο ωρών. Λύστε τη βίδα στεγανότητας (10) και συνδέστε το μανόμετρο στη θέση μέτρησης Ονομαστική θερμική φόρτιση Μέθοδος ρύθμισης μέσω της μέτρησης της πίεσης στα ακροφύσια Θέστε τη συσκευή εκτός λειτουργίας. Αποσυναρμολογήστε τον πίνακα οργάνων (βλέπε σελίδα 8) Μην ξεχάσετε να αφαιρέσετε το συρτάρι παρελκομένων προκειμένου να βάλετε τον πίνακα οργάνων στη θέση service. Κατεβάστε τον πίνακα οργάνων στη θέση service V Σχ. 26 Βαλβίδα αερίου [9] Καπάκι της βίδας ρύθμισης του μέγιστου όγκου αερίου [10] Υποδοχή μέτρησης της πίεσης στα ακροφύσια [11] Υποδοχή μέτρησης της πίεσης αερίου στη σύνδεση [46] Βίδα ρύθμισης ελάχιστου όγκου αερίου Ανοίξτε τη στρόφιγγα αερίου. Ρυθμίστε τον τρόπο λειτουργίας Service (βλέπε κεφάλαιο 7.2). Γυρίστε το θερμοστάτη στη μεσαία θέση. Οι πέντε φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Έλεγχος της πίεσης ροής του αερίου στη σύνδεση Λύστε τη βίδα στεγανότητας (11) και συνδέστε το μανόμετρο στη θέση μέτρησης. Ανοίξτε τη στρόφιγγα αερίου. Θέστε τη συσκευή σε λειτουργία και γυρίστε το θερμοστάτη τέρμα δεξιά. Ελέγξτε την πίεση ροής του αερίου στη σύνδεση: για το φυσικό αέριο η απαραίτητη τιμή κυμαίνεται μεταξύ 18 mbar και 25 mbar. Εάν η πίεση παροχής αερίου σε φυσικό αέριο κυμαίνεται μεταξύ 15 mbar και 18 mbar, η ονομαστική φόρτιση πρέπει να ρυθμιστεί στο 85 %.Εάν η πίεση παροχής είναι μικρότερη από 15 mbar ή μεγαλύτερη από 25 mbar, η συσκευή δεν επιτρέπεται ούτε να ρυθμιστεί ούτε να τεθεί σε λειτουργία. Σχ. 25 Θέση Service για τη ρύθμιση αερίου Σε περίπτωση αποκλίσεων εξακριβώστε την αιτία και αποκαταστήστε τη βλάβη. Αν δεν μπορείτε να αποκαταστήσετε τη βλάβη, ειδοποιήστε την εταιρεία παροχής αερίου. Σε περίπτωση ασυνήθους εικόνας της φλόγας, ελέγξτε τα ακροφύσια καύσης. Κλείστε τη στρόφιγγα αερίου, αφαιρέστε το μανόμετρο σχήματος U και τοποθετήστε τη βίδα στεγανότητας (11). Στερεώστε τον πίνακα οργάνων με τις βίδες ασφαλείας. Ρύθμιση της μέγιστης πίεσης στα ακροφύσια Αφαιρέστε το σφραγισμένο καπάκι της βίδας ρύθμισης μέγιστου όγκου αερίου (9). Γυρίστε το θερμοστάτη τέρμα δεξιά. Η πλακέτα ρυθμίζει στα ακροφύσια τη μέγιστη πίεση. Συσκευές φυσικού αερίου: ρυθμίστε τη μέγιστη πίεση (MAX) στα ακροφύσια με τη βίδα ρύθμισης (9) (Πιν. 2).

21 Ρύθμιση αερίου 21 Φυσικό αέριο H Βουτάνιο Προπάνιο Κωδικός αριθμός ακροφυσίου Πίεση παροχής (mbar) Πίεση ΜΑΧ στα ακροφύσια (mbar) 15,9 24,0-27,0 32,0-35,0 Πίεση ΜΙΝ στα ακροφύσια (mbar) 1,8 3,0 4,0 Πίν. 10 Πίεση στα ακροφύσια Συσκευές υγραερίου (LPG): βιδώστε τελείως τη βίδα ρύθμισης (9). Τοποθετήστε πάλι το καπάκι στη βίδα ρύθμισης (9) και ακολούθως σφραγίστε το. Ρύθμιση της ελάχιστης πίεσης στα ακροφύσια Γυρίστε το θερμοστάτη τέρμα αριστερά. Η πλακέτα ρυθμίζει στα ακροφύσια την ελάχιστη πίεση. Ρυθμίστε την ελάχιστη πίεση (MΙΝ) στα ακροφύσια με τη βίδα ρύθμισης (46) (Πιν. 2). Ελέγξτε τις ρυθμίσεις γυρίζοντας το θερμοστάτη ξανά στα όριά του αριστερά και δεξιά και ξανακάντε τις ρυθμίσεις εάν χρειάζεται. Θέστε τη συσκευή εκτός λειτουργίας για να βγείτε από τον τρόπο λειτουργίας Service. Κλείστε τη στρόφιγγα αερίου, αφαιρέστε το μανόμετρο σχήματος U και τοποθετήστε τη βίδα στεγανότητας (10) Μέθοδος ρύθμισης μέσω μέτρησης του όγκου Όταν η εγκατάσταση τροφοδοτείται με μίγμα υγραερίου/ αέρα στις περιόδους κατανάλωσης αιχμής, η ρύθμιση πρέπει να διεξαχθεί/ελεγχθεί μέσω της μεθόδου μέτρησης της πίεσης στα ακροφύσια. Πληροφορηθείτε από την εταιρεία παροχής αερίου το δείκτη Wobbe (Wo) και την κατώτατη θερμική ισχύ (Pci). Θέστε τη συσκευή εκτός λειτουργίας. Κατεβάστε τον πίνακα οργάνων στη θέση service (βλέπε εικόνα 25). Ανοίξτε τη στρόφιγγα αερίου. Ρυθμίστε τον τρόπο λειτουργίας Service (βλέπε κεφάλαιο 7.2). Γυρίστε το θερμοστάτη στη μεσαία θέση. Ρύθμιση του μέγιστου όγκου ροής αερίου Αφαιρέστε το σφραγισμένο καπάκι της βίδας ρύθμισης μέγιστου όγκου αερίου (9) (εικόνα 26). Γυρίστε το θερμοστάτη τέρμα δεξιά. Η πλακέτα ρυθμίζει τη συσκευή στο μέγιστο όγκο ροής αερίου. Συσκευές φυσικού αερίου: ρυθμίστε το μέγιστο (MAX) όγκο αερίου με τη βίδα ρύθμισης (9) (Πιν. 2). Φυσικό αέριο H Βουτάνιο Προπάνιο Κωδικός αριθμός ακροφυσίου Πίεση παροχής (mbar) Μέγιστη (MAX) κατανάλωση 46,5 l/min 2,1 kg/h 2,1 kg/h Ελάχιστη (MIN) κατανάλωση 14,7 l/min 0,7 kg/h 0,7 kg/h Πίν. 11 Κατανάλωση αερίου Τοποθετήστε πάλι το καπάκι στη βίδα ρύθμισης (9) και ακολούθως σφραγίστε το. Ρύθμιση του ελάχιστου όγκου ροής αερίου Γυρίστε το θερμοστάτη τέρμα αριστερά. Η πλακέτα ρυθμίζει τη συσκευή στον ελάχιστο όγκο ροής αερίου. Ρυθμίστε τον ελάχιστο (MΙΝ) όγκο αερίου με τη βίδα ρύθμισης (64) (πίνακας 2). Ελέγξτε τις ρυθμίσεις γυρίζοντας το θερμοστάτη ξανά στα όριά του αριστερά και δεξιά και ξανακάντε τις ρυθμίσεις εάν χρειάζεται. Θέστε τη συσκευή εκτός λειτουργίας για να βγείτε από τον τρόπο λειτουργίας Service. Κλείστε τη στρόφιγγα αερίου. Έλεγχος της πίεσης ροής του αερίου στη σύνδεση Για τον έλεγχο της πίεσης ροής του αερίου στη σύνδεση βλέπε τη σχετική παράγραφο στο κεφάλαιο "Μέθοδος ρύθμισης μέσω της μέτρησης της πίεσης στα ακροφύσια". 7.4 Θερμική ισχύς Η θερμική ισχύς μπορεί να ρυθμιστεί μεταξύ της ελάχιστης και της μέγιστης ονομαστικής θερμικής ισχύος ανάλογα με την εκάστοτε απαραίτητη ανάγκη θερμότητας (βλέπε 2.12) Μέθοδος ρύθμισης μέσω της μέτρησης της πίεσης στα ακροφύσια Θέστε τη συσκευή εκτός λειτουργίας. Κατεβάστε τον πίνακα οργάνων στη θέση service (βλέπε εικόνα 25). Λύστε τη βίδα στεγανότητας (10) και συνδέστε το μανόμετρο στη θέση μέτρησης. Ανοίξτε τη στρόφιγγα αερίου. Ρυθμίστε τον τρόπο λειτουργίας Service (βλέπε κεφάλαιο 7.2). Ρύθμιση της ελάχιστης θερμικής ισχύος Γυρίστε το θερμοστάτη τέρμα αριστερά. Οι δύο αριστερές φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Γυρίστε το θερμοστάτη τέρμα δεξιά. Γυρίστε το θερμοστάτη σιγά-σιγά αριστερά για να προσαρμόσετε την πίεση στα ακροφύσια στην ελάχιστη θερμική ισχύ (βλέπε Πιν. 2). Θερμική ισχύς (kw) ΠΡΟΣΟΧΗ: Εάν γίνεται υπέρβαση της επιθυμητής τιμής κατά τη ρύθμιση της ισχύος, γυρίστε το θερμοστάτη στην αρχική του θέση και διεξάγετε πάλι τη ρύθμιση. Φυσικό αέριο H Βουτάνιο Προπάνιο 8 2,2 3,7 4,9 Πίν. 12 Πίεση στα ακροφύσια για ελάχιστη θερμική ισχύ Αποθηκεύστε τις ρυθμίσεις (βλέπε κεφάλαιο 6.2). Ρύθμιση της μέγιστης θερμικής ισχύος Γυρίστε το θερμοστάτη τέρμα δεξιά. Οι δύο δεξιές φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Γυρίστε το θερμοστάτη τέρμα αριστερά. Γυρίστε το θερμοστάτη σιγά-σιγά δεξιά για να προσαρμόσετε την πίεση στα ακροφύσια στη μέγιστη θερμική ισχύ (Πιν. 2). ΠΡΟΣΟΧΗ: Εάν γίνεται υπέρβαση της επιθυμητής τιμής κατά τη ρύθμιση της ισχύος, γυρίστε το θερμοστάτη στην αρχική του θέση και διεξάγετε πάλι τη ρύθμιση. Συσκευές υγραερίου (LPG): βιδώστε τελείως τη βίδα ρύθμισης (9).

22 22 Ρύθμιση αερίου Θερμική ισχύς (kw) Αποθηκεύστε τις ρυθμίσεις (βλέπε κεφάλαιο 7.2). Έλεγχος των ρυθμίσεων Φυσικό αέριο H (mbar) Βουτάνιο (mbar) Προπάνιο (mbar) 10 3,2 5,3 7,0 12 4,4 7,4 9,6 14 5,9 9,7 12,6 16 7,5 12,4 16,1 18 9,4 15,5 20, ,5 19,0 24, ,9 22,8 29, , Πίν. 13 Πίεση στα ακροφύσια για μέγιστη θερμική ισχύ Γυρίστε το θερμοστάτη τέρμα αριστερά. Οι δύο αριστερές φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Η πλακέτα ρυθμίζει τη συσκευή στην ελάχιστη θερμική ισχύ. Ελέγξτε την πίεση στα ακροφύσια και ρυθμίστε την εάν χρειάζεται. Γυρίστε το θερμοστάτη τέρμα δεξιά. Οι δύο δεξιές φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Η πλακέτα ρυθμίζει τη συσκευή στη μέγιστη θερμική ισχύ. Ελέγξτε την πίεση στα ακροφύσια και ρυθμίστε την εάν χρειάζεται. Θέστε τη συσκευή εκτός λειτουργίας για να βγείτε από τον τρόπο λειτουργίας Service. Κλείστε τη στρόφιγγα αερίου, αφαιρέστε το μανόμετρο και τοποθετήστε τη βίδα στεγανότητας (10) Μέθοδος ρύθμισης μέσω της μέτρησης του όγκου Κλείστε τον κεντρικό διακόπτη. Κατεβάστε τον πίνακα οργάνων στη θέση service (βλέπε εικόνα 25). Ανοίξτε τη στρόφιγγα αερίου. Ρυθμίστε τον τρόπο λειτουργίας Service (βλέπε κεφάλαιο 6.2). Ρύθμιση της ελάχιστης θερμικής ισχύος Γυρίστε το θερμοστάτη τέρμα αριστερά. Οι δύο αριστερές φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Γυρίστε το θερμοστάτη τέρμα δεξιά. Γυρίστε το θερμοστάτη σιγά-σιγά αριστερά για να προσαρμόσετε την πίεση στα ακροφύσια στην ελάχιστη θερμική ισχύ (βλέπε πίνακα 13). Θερμική ισχύς (kw) Οι τιμές μέτρησης επιτρέπεται να αποκλίνουν από τις ρυθμισμένες τιμές εντός μιας περιοχής ανοχής 0,5 mbar. ΠΡΟΣΟΧΗ: Εάν γίνεται υπέρβαση της επιθυμητής τιμής κατά τη ρύθμιση της ισχύος, γυρίστε το θερμοστάτη στην αρχική του θέση και διεξάγετε πάλι τη ρύθμιση. Φυσικό αέριο H (l/ mn) Όγκος ροής αερίου Βουτάνιο (kg/h) Προπάνιο (kg/h) 8 16,6 0,7 0,7 Πίν. 14 Όγκος ροής αερίου για ελάχιστη θερμική ισχύ Γυρίστε το θερμοστάτη σιγά-σιγά δεξιά για να προσαρμόσετε την πίεση στα ακροφύσια στη μέγιστη θερμική ισχύ (Πιν. 2). Θερμική ισχύς (kw) ΠΡΟΣΟΧΗ: Εάν γίνεται υπέρβαση της επιθυμητής τιμής κατά τη ρύθμιση της ισχύος, γυρίστε το θερμοστάτη στην αρχική του θέση και διεξάγετε πάλι τη ρύθμιση. Αποθηκεύστε τις ρυθμίσεις (βλέπε κεφάλαιο 7.2). Έλεγχος των ρυθμίσεων Φυσικό αέριο H (l/ mn) Όγκος ροής αερίου Βουτάνιο(kg/ h) Προπάνιο(kg/ h) 10 20,5 0,9 0, ,3 1,1 1, ,1 1,2 1, ,0 1,4 1, ,8 1,6 1, ,6 1,8 1, ,4 1,9 1, ,5 2,1 2,1 Πίν. 15 Όγκος ροής αερίου για μέγιστη θερμική ισχύ Οι τιμές μέτρησης επιτρέπεται να αποκλίνουν από τις ρυθμισμένες τιμές εντός μιας περιοχής ανοχής 0,5%. Γυρίστε το θερμοστάτη τέρμα αριστερά. Οι δύο αριστερές φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Η πλακέτα ρυθμίζει τη συσκευή στην ελάχιστη θερμική ισχύ. Ελέγξτε τον όγκο ροής αερίου και ρυθμίστε εάν χρειάζεται. Γυρίστε το θερμοστάτη τέρμα δεξιά. Οι δύο δεξιές φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Η πλακέτα ρυθμίζει τη συσκευή στη μέγιστη θερμική ισχύ. Ελέγξτε τον όγκο ροής αερίου και ρυθμίστε εάν χρειάζεται. Θέστε τη συσκευή εκτός λειτουργίας για να βγείτε από τον τρόπο λειτουργίας Service. Ελέγξτε τη στεγανότητα αερίου. Κλείστε τη στρόφιγγα αερίου. 7.5 Μετατροπή για άλλο είδος αερίου Σε περίπτωση που το είδος αερίου που αναφέρεται στην πινακίδα κατασκευαστή δεν ταυτίζεται με το παρεχόμενο είδος αερίου, τότε πρέπει να μετατραπεί η συσκευή. Κλείστε τη στρόφιγγα αερίου. Διακόψτε τη λειτουργία της συσκευής μέσω του κεντρικού διακόπτη. Αποσυναρμολογήστε τον πίνακα ελέγχου. Αποσυναρμολογήστε το περίβλημα. Αποθηκεύστε τις ρυθμίσεις (βλέπε κεφάλαιο 7.2). Ρύθμιση της μέγιστης θερμικής ισχύος Γυρίστε το θερμοστάτη τέρμα δεξιά. Οι δύο δεξιές φωτοδίοδοι LED του θερμόμετρου αναβοσβήνουν. Γυρίστε το θερμοστάτη τέρμα αριστερά.

23 Συντήρηση 23 Αφαιρέστε το προστατευτικό καπάκι ανοίγοντας τα τέσσερα κλιπ που το στερεώνουν. Ζητήστε τα ανταλλακτικά με βάση τον πίνακα ανταλλακτικών. Αντικαθιστάτε τυχόν αποσυναρμολογημένες φλάντζες και αποσυναρμολογημένους δακτυλίους O με καινούργια ανταλλακτικά. Χρησιμοποιείτε μόνο τα παρακάτω λίπη: Τμήμα νερού: Unisilikon L 641 ( ) Κοχλιοσυνδέσεις: HFt 1 v 5 ( ). Πρόσβαση στα διάφορα τμήματα Αφαιρέστε το συρτάρι παρελκομένων. Λύστε τις βίδες στερέωσης του πίνακα οργάνων (βλέπε σελίδααφαίρεση του πίνακα οργάνων και του περιβλήματος). Κατεβάστε τον πίνακα οργάνων στη θέση service. Σχ. 27 Προστατευτικό καπάκι Αποσυναρμολογήστε το λέβητα. Σχ. 29 Θέση Service για πρόσβαση στα ηλεκτρονικά τμήματα και στα τμήματα νερού Σχ. 28 [29] Ακρογήο [30] Καυστήρας Αποσυναρμολογήστε και τις δύο πλευρές του καυστήρα και αντικαταστήστε το ακροφύσιο. Είδος αερίου Συναρμολογήστε πάλι τον καυστήρα. Ελέγξτε τη στεγανότητα αερίου. Διεξάγετε τη ρύθμιση αερίου (βλέπε κεφάλαιο 7.3 έως 7.4). Αναγράψτε στην πινακίδα κατασκευαστή το νέο είδος αερίου. 8 Συντήρηση Κωδικός αριθμός ακροφυσίου Αριθμός ακροφυσίων Φυσικό αέριο Υγραέριο Πίν. 16 ΚΙΝΔΥΝΟΣ: κίνδυνος ηλεκτροπληξίας! Πριν από οποιαδήποτε εργασία στα ηλεκτρικά εξαρτήματα (ασφάλειες, διακόπτη κυκλώματος) διακόπτετε πάντα την παροχή ρεύματος από το δίκτυο. ΠΡΟΣΟΧΗ: όταν επιστρέφετε τον πίνακα οργάνων στη θέση service, προσέξτε να μην κάνετε ζημιά στο σωλήνα μανόμετρου. 8.1 Τακτικές εργασίες συντήρησης Έλεγχος λειτουργίας Ελέγξτε τη λειτουργία των οργάνων ασφαλείας, ρύθμισης και ελέγχου. Εναλλάκτης θέρμανσης Ελέγξτε την καθαριότητα του εναλλάκτη θέρμανσης. Σε περίπτωση λερώματος: Αφαιρέστε τον εναλλάκτη και τους αισθητήρες Καθαρίστε τον εναλλάκτη με εκτόξευση ισχυρής δέσμης νερού. Σε περίπτωση ισχυρού λερώματος: βυθίστε τα ελάσματα σε ζεστό νερό που περιέχει απορρυπαντικά και καθαρίστε τα καλά. Εάν χρειαστεί κάντε χημικό καθαρισμό στο εσωτερικό του εναλλάκτη και στους σωλήνες σύνδεσης. Συναρμολογήστε πάλι τον εναλλάκτη χρησιμοποιώντας καινούργιες φλάντζες. Τοποθετήστε τους αισθητήρες στον εναλλάκτη. Καυστήρας Ελέγχετε και ενδεχομένως καθαρίζετε τον καυστήρα μια φορά το χρόνο. Σε περίπτωση ισχυρού λερώματος (λίπος, καπνιά), αφαιρέστε τον καυστήρα, βυθίστε τον σε ζεστό νερό που περιέχει απορρυπαντικά και καθαρίστε τον καλά. Η συντήρηση της συσκευής πρέπει να διεξαχθεί μόνο από ένα εγκεκριμένο ειδικό συνεργείο. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά Bosch.

24 24 Συντήρηση Επιτήρηση καυσαερίων ΚΙΝΔΥΝΟΣ: Μην θέσετε ποτέ την επιτήρηση καυσαερίων εκτός λειτουργίας, μην την μετατρέψετε και μην την αντικαταστήσετε με άλλα εξαρτήματα! Ελέγξτε τον ελκυσμό καυσαερίων. Δοκιμή λειτουργίας της επιτήρησης καυσαερίων: Αφαιρέστε τον αγωγό καυσαερίων. Στη θέση του συναρμολογήστε κάθετα έναν σωλήνα 50 cm μήκους του οποίου το ένα άκρο είναι κλειστό. Ρυθμίστε τον τρόπο λειτουργίας Service και τη μέγιστη ισχύ. Η συσκευή πρέπει να διακόψει αυτόματα τη λειτουργία της μετά από την παρέλευση 2 λεπτών περίπου. Εάν εμφανιστούν σφάλματα: Αντικαταστήστε το χαλασμένο εξάρτημα με ένα καινούργιο, γνήσιο εξάρτημα Bosch Συναρμολογήστε τα αποσυναρμολογημένα εξαρτήματα ακολουθώντας την αντίστροφη διαδικασία. Εάν η δοκιμή ολοκληρώθηκε με επιτυχία: Αφαιρέστε τον δοκιμαστικό αγωγό. Συναρμολογήστε πάλι τον αγωγό καυσαερίων. Φίλτρο νερού Κλείστε τη στρόφιγγα νερού χρήσης. Ξεβιδώστε το καπάκι (εικόνα 30, [θέση A]). Καθαρίστε το φίλτρο νερού. Δοχείο διαστολής (κάθε 3 χρόνια) Αδειάστε τη συσκευή από το νερό. Ελέγξτε το δοχείο διαστολής και θέστε το ενδεχομένως με μια τρόμπα αέρα υπό πίεση 0,75 bar περίπου. Ρυθμίστε την πίεση πλήρωσης του δοχείου διαστολής ανάλογα με το στατικό ύψος της εγκατάστασης θέρμανσης. 8.3 Εκκίνηση μετά την εκτέλεση εργασιών συντήρησης Σφίξτε όλες τις συνδέσεις. Διαβάστε το κεφάλαιο 6 "Θέση σε λειτουργία" και το κεφάλαιο 7 "Ρύθμιση αερίου". Ελέγξτε τις ρυθμίσεις αερίου (πίεση στα ακροφύσια). Ελέγξτε τον αγωγό καυσαερίων (το περίβλημα πρέπει να είναι κλειστό). Ελέγξτε τη στεγανότητα αερίου. 8.2 Εκκένωση του συστήματος θέρμανσης Κύκλωμα νερού χρήσης Κλείστε τη στρόφιγγα εισόδου κρύου νερού. Ανοίξτε όλες τις θέσεις λήψης που τροφοδοτούνται από τη συσκευή. Κύκλωμα θέρμανσης Εκκενώστε τα θερμαντικά σώματα. Λύστε τη βίδα εκκένωσης (εικόνα 30,[ θέση B]). Σχ. 30

25 Βλάβες 25 9 Βλάβες Οι εργασίες εγκατάστασης, συντήρησης και επισκευής πρέπει να εκτελούνται μόνο από εγκεκριμένους εξειδικευμένους τεχνικούς. Στον επόμενο πίνακα μπορείτε να βρείτε διάφορους τρόπους επίλυσης πιθανών βλαβών (οι λύσεις με αστερίσκο * πρέπει να διεξάγονται αποκλειστικά από εγκεκριμένο εξειδικευμένο προσωπικό). Μήνυμα βλάβης Πιθανή αιτία Έλεγχος Η μπλε φωτοδίοδος LED αναβοσβήνει 2x ανά δευτ C (2η φωτοδίοδος LED) (ο καυστήρας σβήνει μετά από λίγο χρόνο). Η μπλε φωτοδίοδος LED αναβοσβήνει 1x ανά δευτ C (3η φωτοδίοδος LED). Η μπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 2 δευτ C (4η φωτοδίοδος LED). Η μπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 4 δευτ C (5η φωτοδίοδος LED). Η μπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 4 δευτ C + 45 C (2η + 5η φωτοδίοδος LED) Η μπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 4 δευτ C + 60 C (3η + 5η φωτοδίοδος LED) Η μπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 4 δευτ C + 75 C (4η + 5η φωτοδίοδος LED) Μόνο η φωτοδίοδος 90 C LED αναβοσβήνει (η μπλε φωτοδίοδος δεν αναβοσβήνει). Καμία ένδειξη, ο καυστήρας δεν ξεκινά, καμία λειτουργία. Θόρυβοι, θόρυβοι βρασμού (υπερθέρμανση), σφάλμα λειτουργίας. Πίν. 17 Διακοπή από τον οριακό θερμοστάτη ασφαλείας (υπερβολική θερμοκρασία). Ελέγξτε τη θέση του αισθητήρα NTC θέρμανσης του κυκλοφορητή Ελέγξτε τον οριακό θερμοστάτη ασφαλείας και τα καλώδιά του Ελέγξτε την πίεση θέρμανσης, το μανόμετρο (1,5 bar), τη στεγανότητα Ελέγξτε τον κυκλοφορητή, για τυχόν ύπαρξη αέρα στην εγκατάσταση, τον εξαερισμό Ελέγξτε την κυκλοφορία θέρμανσης, το bypass Έλλειψη μηνύματος φλόγας (έλλειψη έναυσης). Ελέγξτε την πίεση αερίου στη σύνδεση, το είδος του αερίου, για τυχόν ύπαρξη αέρα στη σύνδεση αερίου Ελέγξτε τη φλόγα, την έναυση Ελέγξτε την πίεση στον καυστήρα, τα ακροφύσια Ελέγξτε τον αισθητήρα ιονισμού, το καλώδιό του Ελέγξτε την ηλεκτρονική μονάδα "εσφαλμένη φλόγα" (σφάλμα κατά τον αυτοδιαγνωστικό έλεγχο της ηλεκτρονικής μονάδας). Διακοπή από την επιτήρηση καυσαερίων / Χαμηλή τάση τροφοδοσίας Βλάβη επιτήρησης καυσαερίων (εκτός λειτουργίας). Βλάβη αισθητήρα θέρμανσης NTC (εκτός λειτουργίας) Βλάβη αισθητήρα νερού χρήσης NTC (εκτός λειτουργίας) Πολύ υψηλή θερμοκρασία στη λειτουργία νερού χρήσης (εσωτερική θερμοκρασία >95 C, τρίοδη βαλβίδα μόνο σε εξωτερική θέση για λόγους ασφαλείας) Έλλειψη ηλεκτρικής τάσης, καμμένη ασφάλεια, χαλασμένος μετασχηματιστής κλπ. Πολύ μικρή κυκλοφορία, αέρας μέσα στην εγκατάσταση, κακή απαγωγή θερμότητας, χαλασμένη τρίοδη βαλβίδα, λερωμένος δευτερεύων εναλλάκτης θερμότητας. Ελέγξτε για υγρασία στην ηλεκτρονική μονάδα Ελέγξτε τα καλώδια, τις επαφές των αισθητήρων (διάβρωση) Ελέγξτε τη φλόγα στο θάλαμο του καυστήρα Ελέγξτε την ηλεκτρονική μονάδα Ελέγξτε τον ανοιχτό θάλαμο καύσης, για τυχόν διαρροή καυσαερίων στο κάλυμμα απαγωγής καυσαερίων Ελέγξτε την επιτήρηση καυσαερίων Ελέγξτε την ηλεκτρονική μονάδα, την τροφοδοσία ρεύματος Ελέγξτε την επιτήρηση καυσαερίων Ελέγξτε το καλώδιο (βραχυκύκλωμα, διακοπή) Ελέγξτε την ηλεκτρονική μονάδα Ελέγξτε τον αισθητήρα θέρμανσης NTC Ελέγξτε το καλώδιο (βραχυκύκλωμα, διακοπή) Ελέγξτε την ηλεκτρονική μονάδα Ελέγξτε τον αισθητήρα νερού χρήσης NTC Ελέγξτε το καλώδιο (βραχυκύκλωμα, διακοπή) Ελέγξτε την ηλεκτρονική μονάδα Ελέγξτε την απαγωγή θερμότητας δια μέσου της θέρμανσης, ρυθμίστε χαμηλότερα την θερμοκρασία θέρμανσης Ελέγξτε τον δευτερεύοντα εναλλάκτη Ελέγξτε τον αισθητήρα νερού χρήσης NTC Ελέγξτε τον αισθητήρα θέρμανσης NTC Ελέγξτε τον κυκλοφορητή, την κυκλοφορία νερού Ελέγξτε την κεντρική παροχής τάσης Ελέγξτε την ασφάλεια Ελέγξτε την ηλεκτρονική μονάδα Ελέγξτε την πίεση θέρμανσης, το μανόμετρο (1,5 bar), τη στεγανότητα Ελέγξτε τον κυκλοφορητή, για τυχόν ύπαρξη αέρα στην εγκατάσταση, τον εξαερισμό Ελέγξτε την κυκλοφορία θέρμανσης, το bypass Ελέγξτε την τρίοδη βαλβίδας, τον εναλλάκτη θερμότητας Ελέγξτε το είδος του αερίου, τα ακροφύσια, τη βαλβίδα αερίου
