1 ΠΛΗΜΜΥΡΕΣ & ΑΝΤΙΠΛΗΜΜΥΡΙΚΑ ΕΡΓΑ Αντιπλημμυρικά έργα Μέρος Γ Σχολή Πολιτικών Μηχανικών Τ.Υ.Π.&.Περ.- ΔΠΜΣ Μάθημα: Πλημμύρες & Αντιπλημμυρικά Έργα - Ν.Ι.Μουτάφης Λίμνη ΥΗΕ Καστρακίου

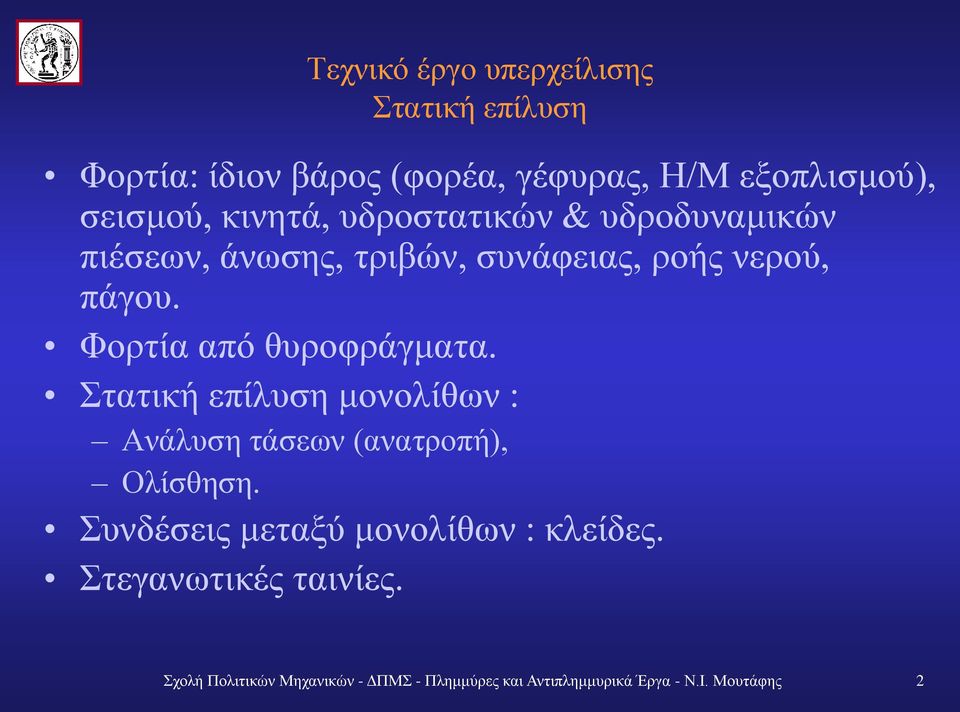

2 Τεχνικό έργο υπερχείλισης Στατική επίλυση Φορτία: ίδιον βάρος (φορέα, γέφυρας, Η/Μ εξοπλισμού), σεισμού, κινητά, υδροστατικών & υδροδυναμικών πιέσεων, άνωσης, τριβών, συνάφειας, ροής νερού, πάγου. Φορτία από θυροφράγματα. Στατική επίλυση μονολίθων : Ανάλυση τάσεων (ανατροπή), Ολίσθηση. Συνδέσεις μεταξύ μονολίθων : κλείδες. Στεγανωτικές ταινίες. Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 2

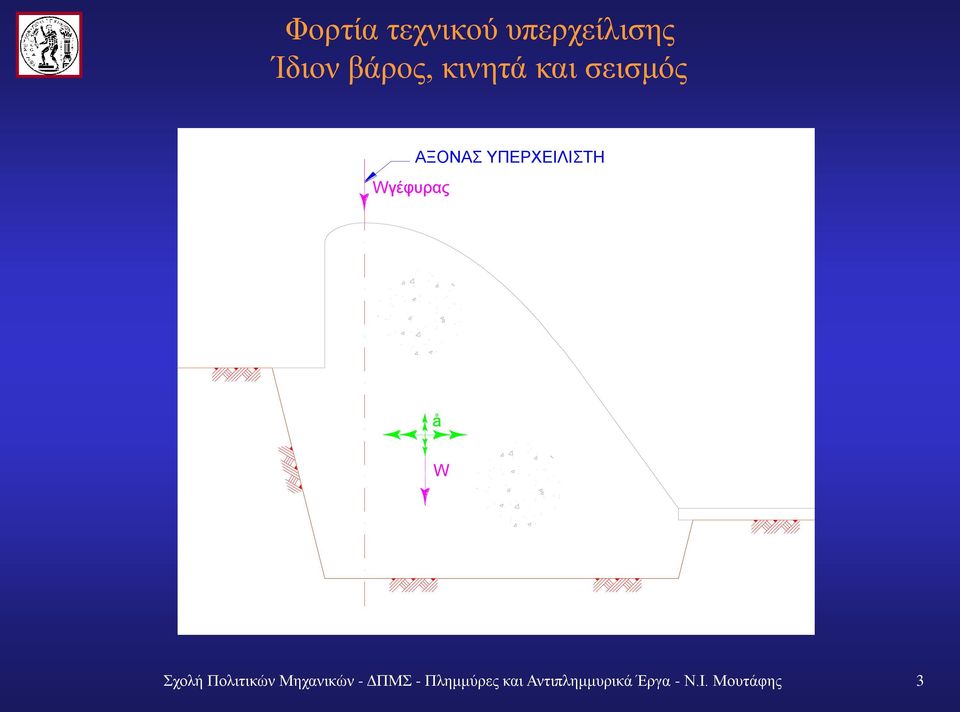

3 Φορτία τεχνικού υπερχείλισης Ίδιον βάρος, κινητά και σεισμός Wγέφυρας ΑΞΟΝΑΣ ΥΠΕΡΧΕΙΛΙΣΤΗ å W Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 3

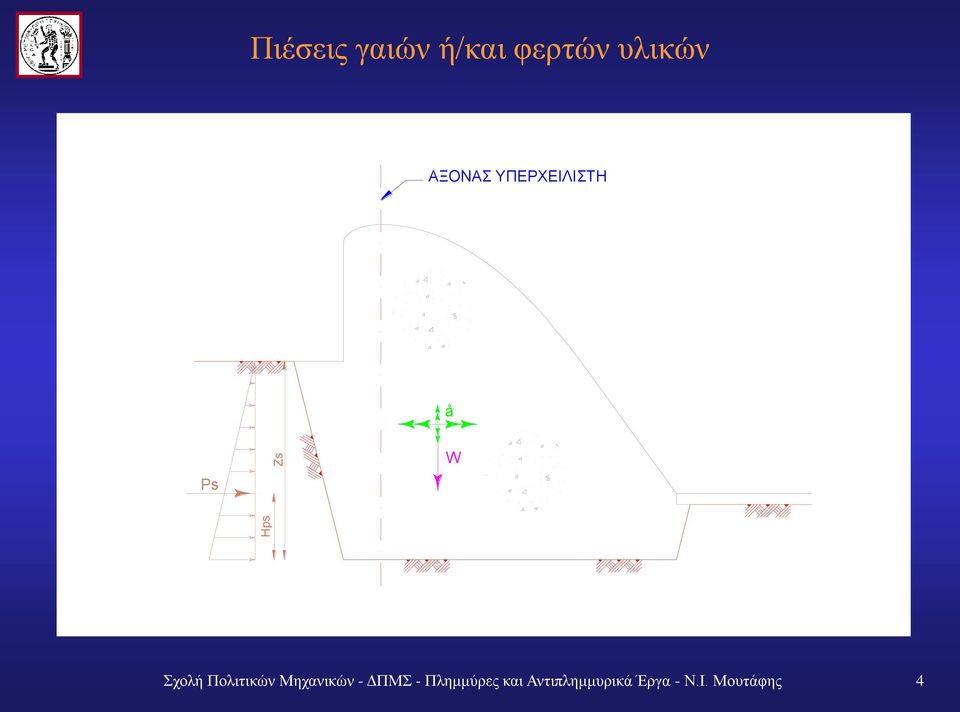

4 Hps Zs Πιέσεις γαιών ή/και φερτών υλικών ΑΞΟΝΑΣ ΥΠΕΡΧΕΙΛΙΣΤΗ å Ps W Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 4

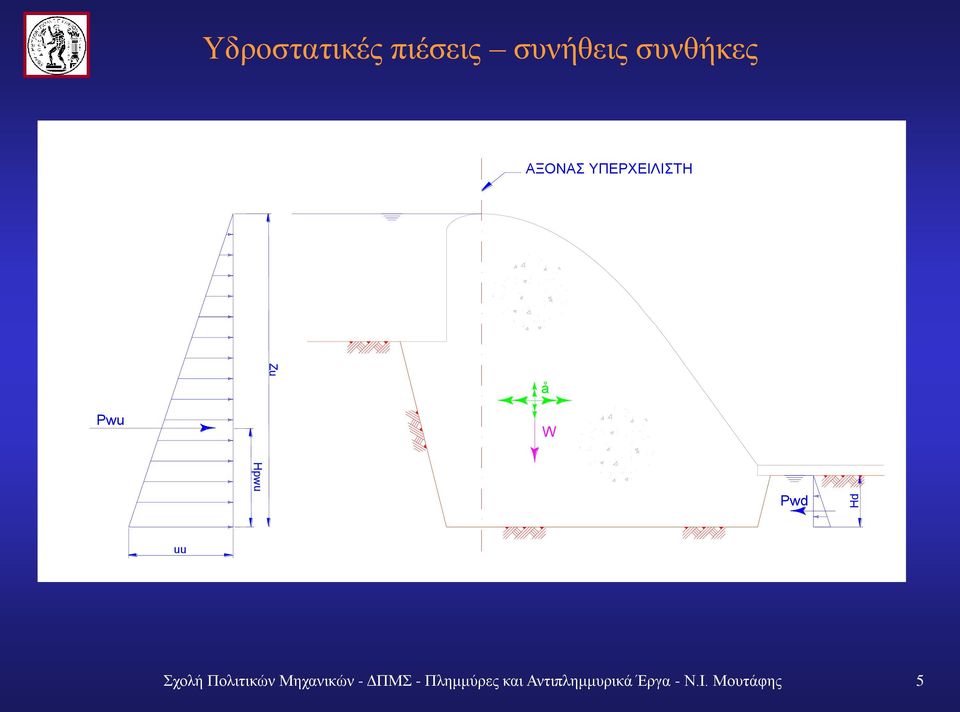

5 Hpwu Zu Hd Υδροστατικές πιέσεις συνήθεις συνθήκες ΑΞΟΝΑΣ ΥΠΕΡΧΕΙΛΙΣΤΗ å Pwu W Pwd uu Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 5

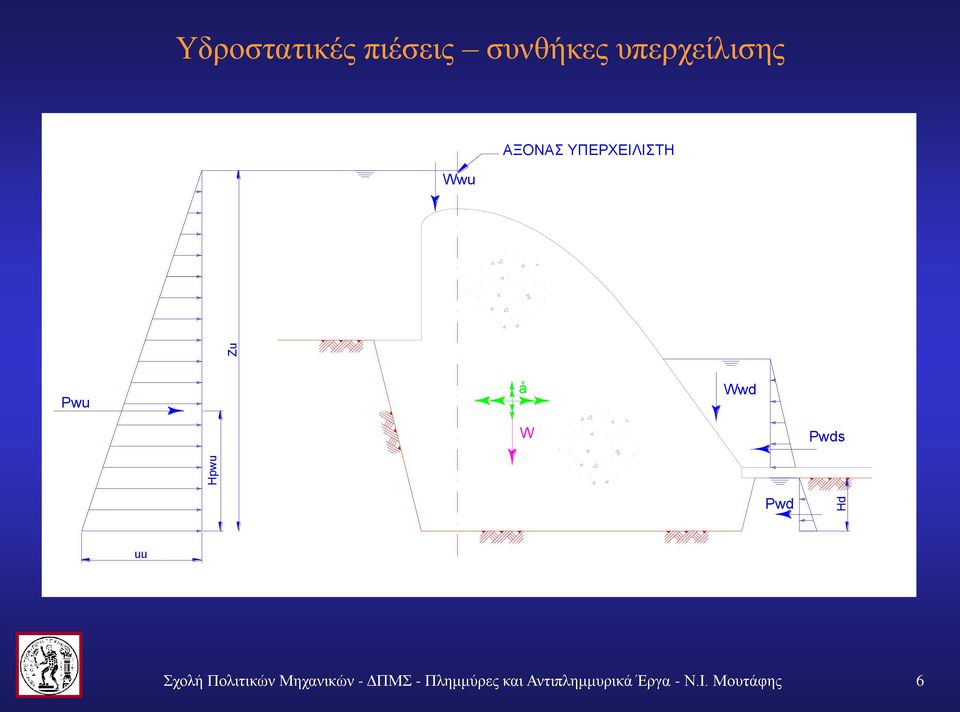

6 Hd Hpwu Zu Υδροστατικές πιέσεις συνθήκες υπερχείλισης Wwu ΑΞΟΝΑΣ ΥΠΕΡΧΕΙΛΙΣΤΗ Pwu å Wwd W Pwds Pwd uu Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 6

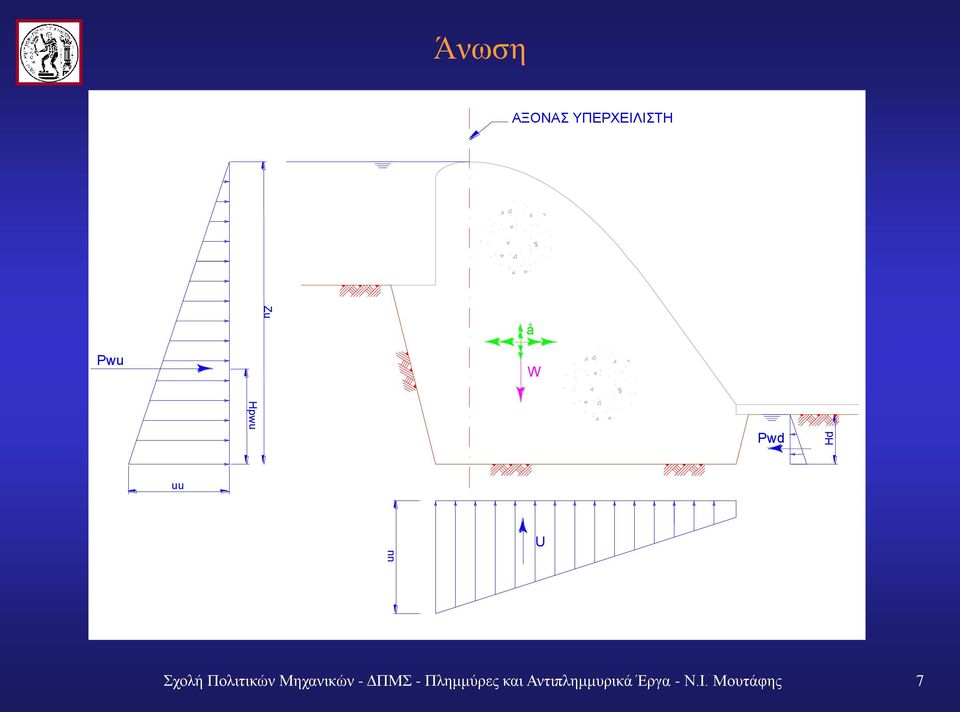

7 Hpwu Zu uu Hd Άνωση ΑΞΟΝΑΣ ΥΠΕΡΧΕΙΛΙΣΤΗ å Pwu W Pwd uu U Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 7

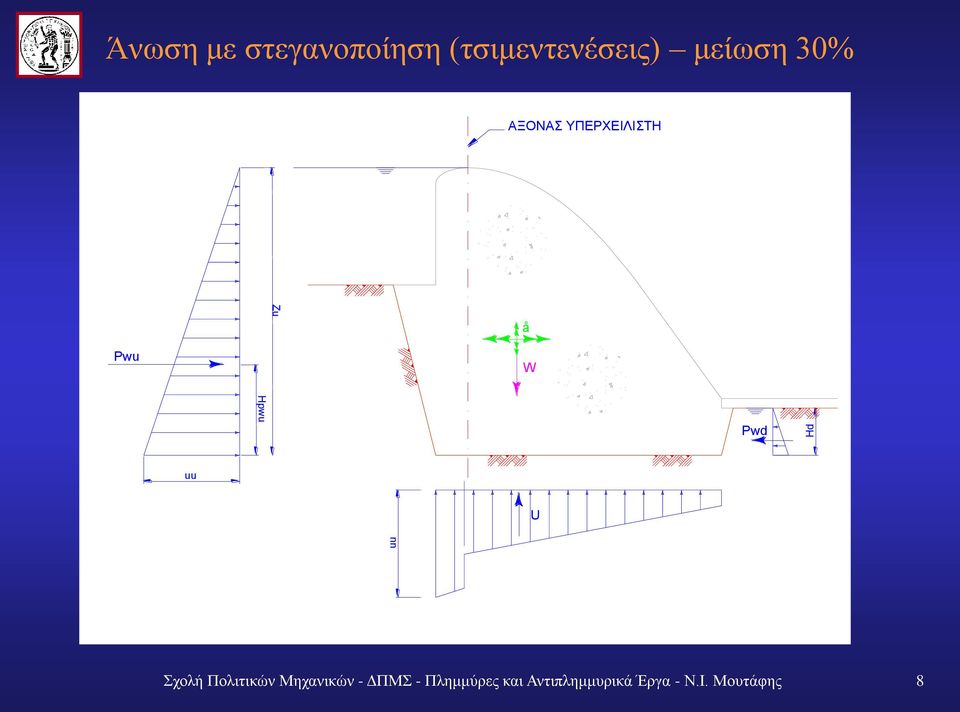

8 Hpwu Zu uu Hd Άνωση με στεγανοποίηση (τσιμεντενέσεις) μείωση 30% ΑΞΟΝΑΣ ΥΠΕΡΧΕΙΛΙΣΤΗ å Pwu W Pwd uu U Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 8

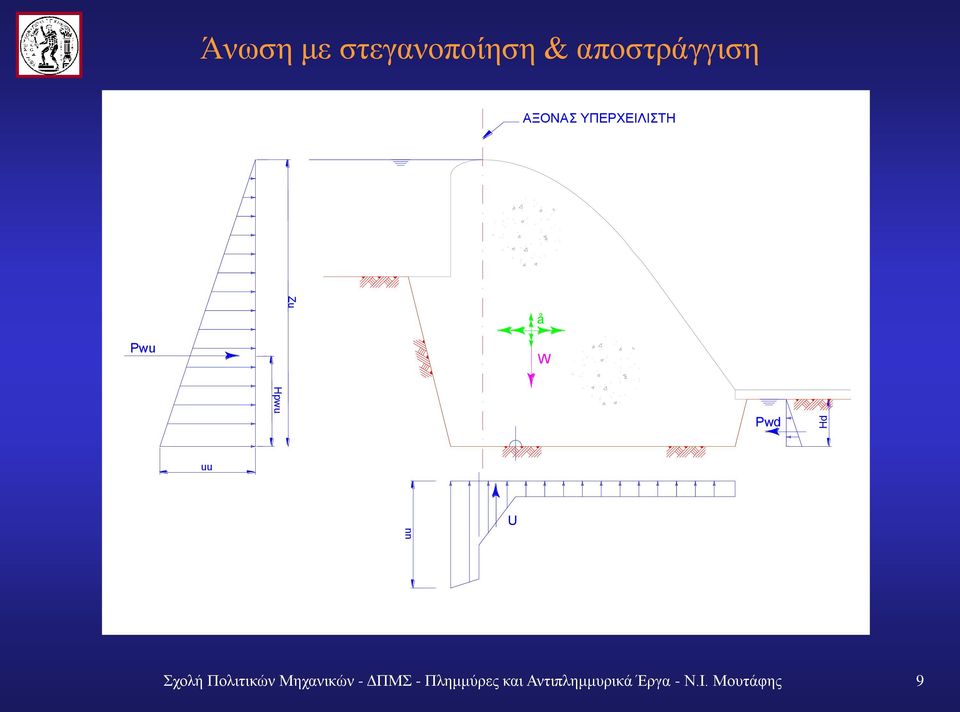

9 Hpwu Zu uu Hd Άνωση με στεγανοποίηση & αποστράγγιση ΑΞΟΝΑΣ ΥΠΕΡΧΕΙΛΙΣΤΗ å Pwu W Pwd uu U Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 9

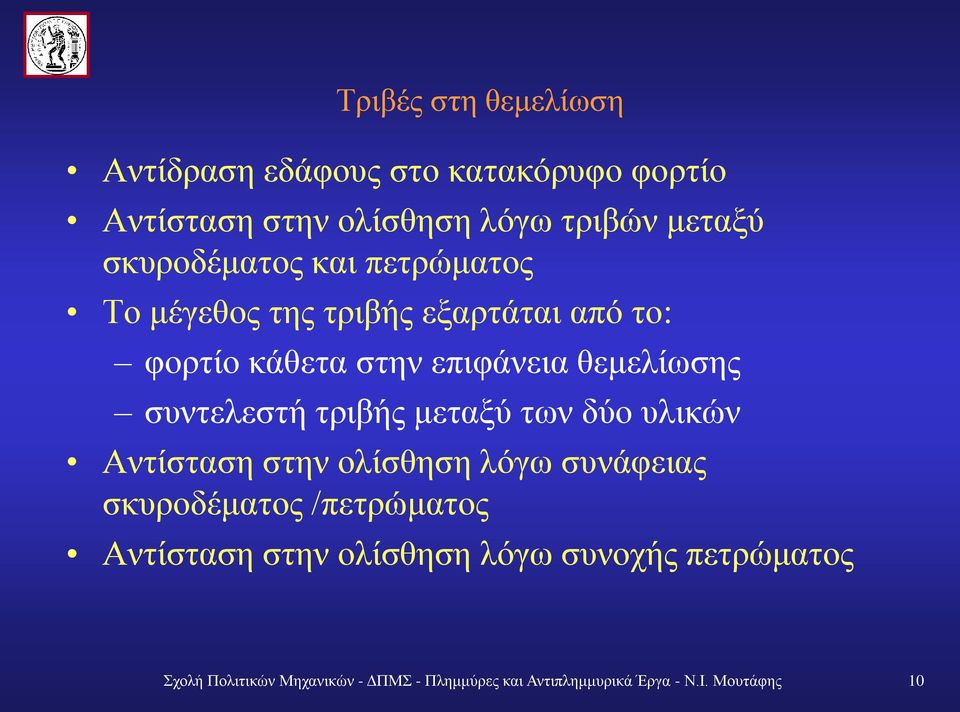

10 Τριβές στη θεμελίωση Αντίδραση εδάφους στο κατακόρυφο φορτίο Αντίσταση στην ολίσθηση λόγω τριβών μεταξύ σκυροδέματος και πετρώματος Το μέγεθος της τριβής εξαρτάται από το: φορτίο κάθετα στην επιφάνεια θεμελίωσης συντελεστή τριβής μεταξύ των δύο υλικών Αντίσταση στην ολίσθηση λόγω συνάφειας σκυροδέματος /πετρώματος Αντίσταση στην ολίσθηση λόγω συνοχής πετρώματος Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 10

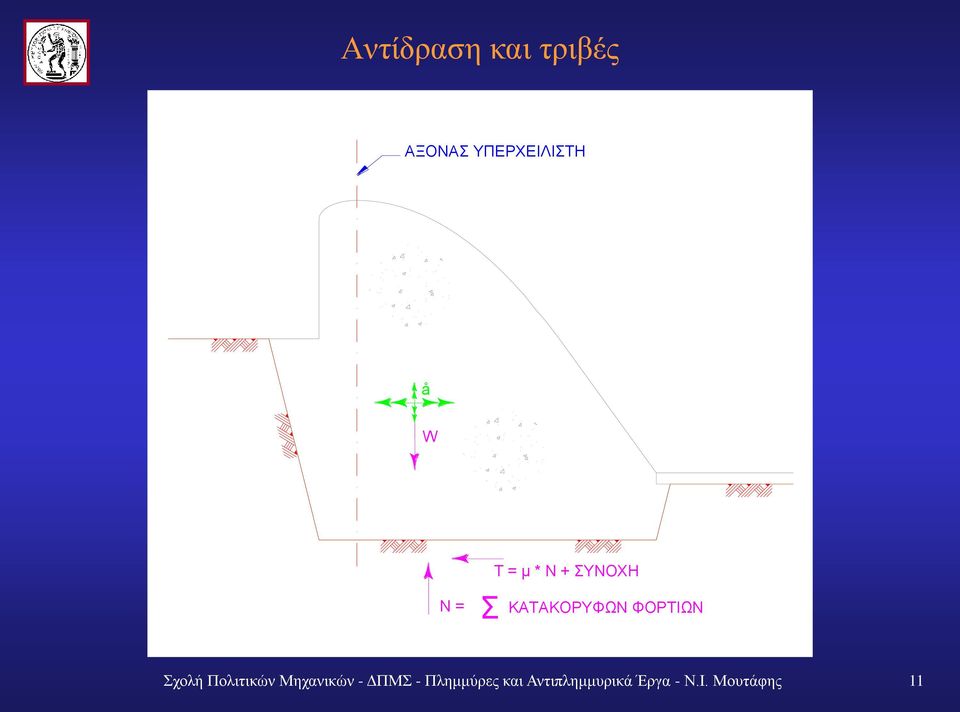

11 Αντίδραση και τριβές ΑΞΟΝΑΣ ΥΠΕΡΧΕΙΛΙΣΤΗ å W N = Σ T = μ * Ν + ΣΥΝΟΧΗ ΚΑΤΑΚΟΡΥΦΩΝ ΦΟΡΤΙΩΝ Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 11

12 Έλεγχοι ευστάθειας του φορέα Έλεγχος σε ολίσθηση Συντελεστής ασφάλειας Έλεγχος σε ανατροπή Έλεγχος ροπών Ανάλυση τάσεων Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 12

13 Συνδυασμοί φορτίσεων Συνήθεις φορτίσεις Σπάνιες φορτίσεις Ακραίες φορτίσεις Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 13

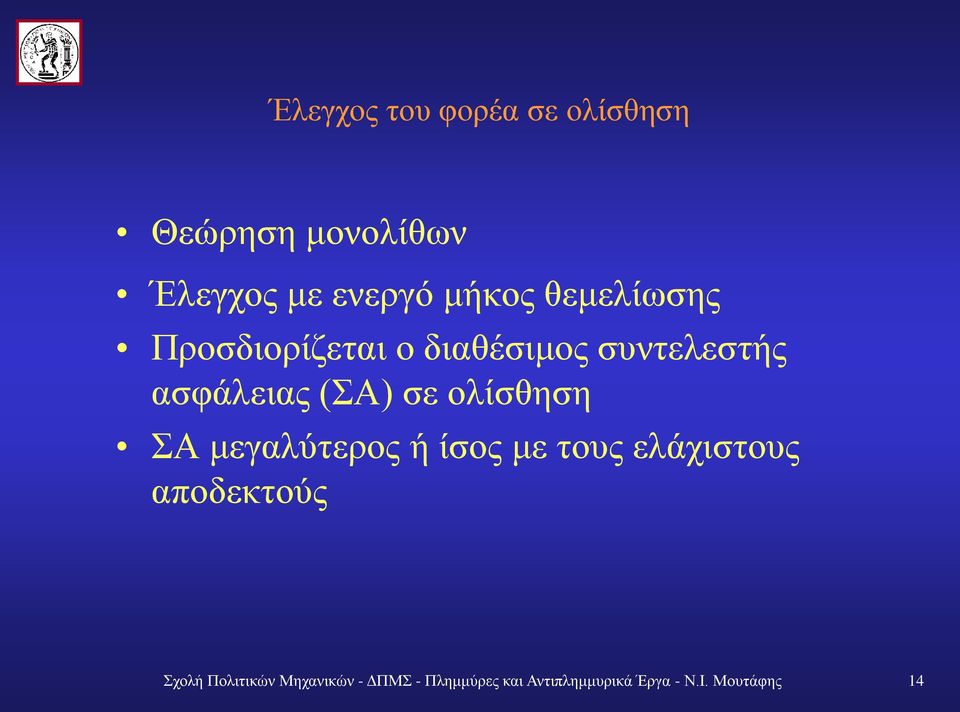

14 Έλεγχος του φορέα σε ολίσθηση Θεώρηση μονολίθων Έλεγχος με ενεργό μήκος θεμελίωσης Προσδιορίζεται ο διαθέσιμος συντελεστής ασφάλειας (ΣΑ) σε ολίσθηση ΣΑ μεγαλύτερος ή ίσος με τους ελάχιστους αποδεκτούς Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 14

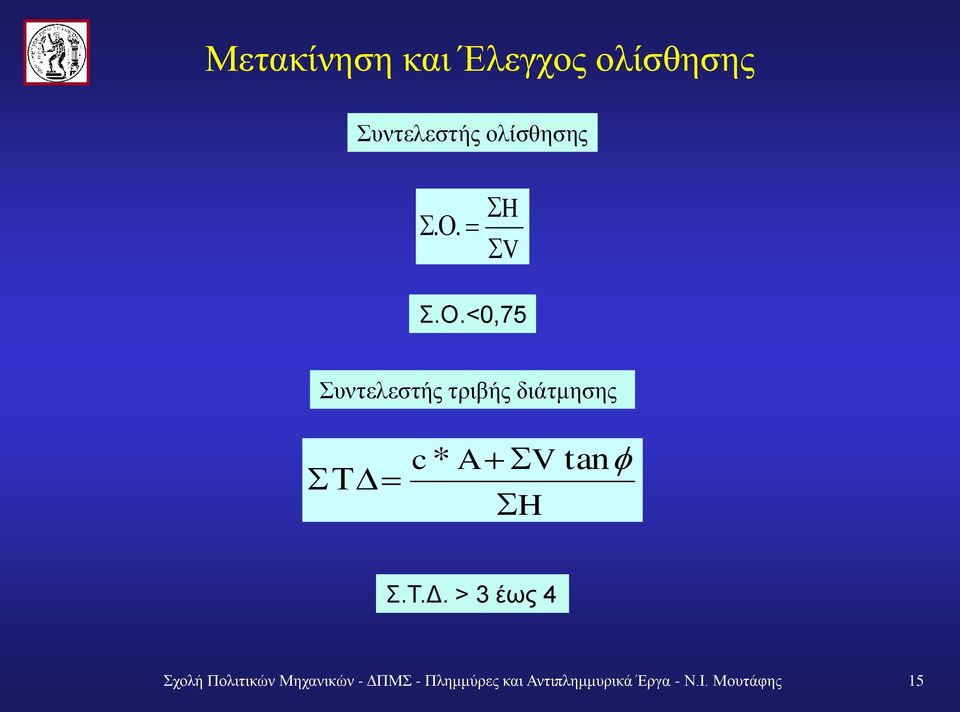

15 Μετακίνηση και Έλεγχος ολίσθησης Συντελεστής ολίσθησης.. H V Σ.Ο.<0,75 Συντελεστής τριβής διάτμησης c* A V H tan Σ.Τ.Δ. > 3 έως 4 Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 15

16 Συνήθεις φορτίσεις Έλεγχος του φορέα σε ανατροπή Συνδυασμοί φορτίσεων Προσδιορίζονται οι τάσεις στο φορέα και τη θεμελίωση Τάσεις θλιπτικές σε όλες τις περιπτώσεις Ακραίες φορτίσεις Προσδιορίζονται περιοχές εφελκυστικών τάσεων, Ενδεχόμενη ανάπτυξη εφελκυστικών ρωγμών Μείωση ενεργού τμήματος του φορέα που παραλαμβάνει ροπές παρέχει αντίσταση σε ολίσθηση Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 16

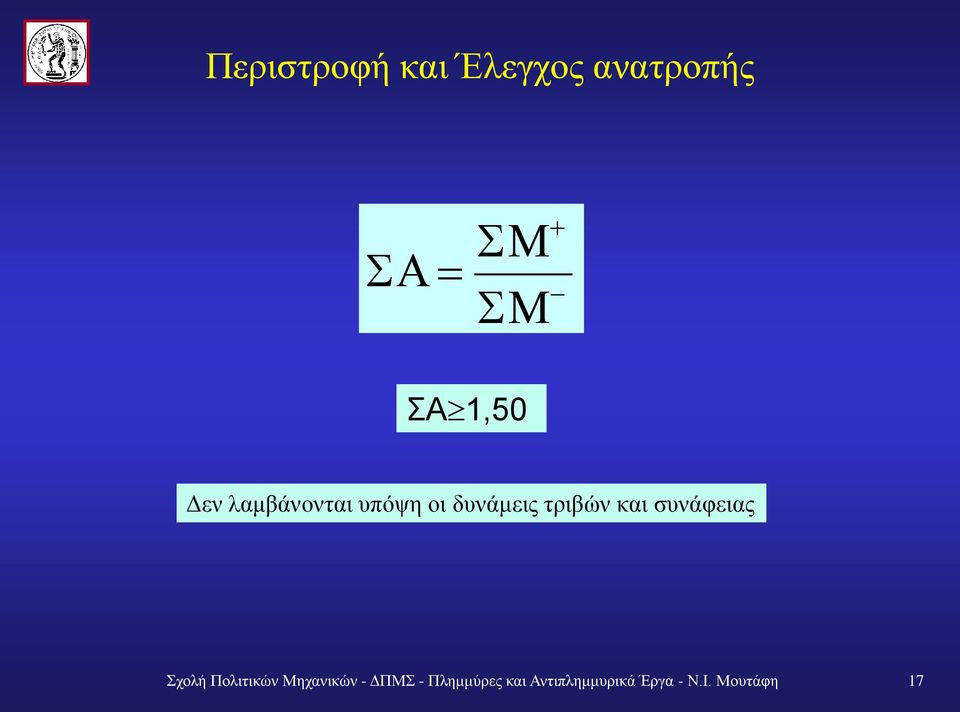

17 Περιστροφή και Έλεγχος ανατροπής ΣΑ 1,50 Δεν λαμβάνονται υπόψη οι δυνάμεις τριβών και συνάφειας Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφη 17

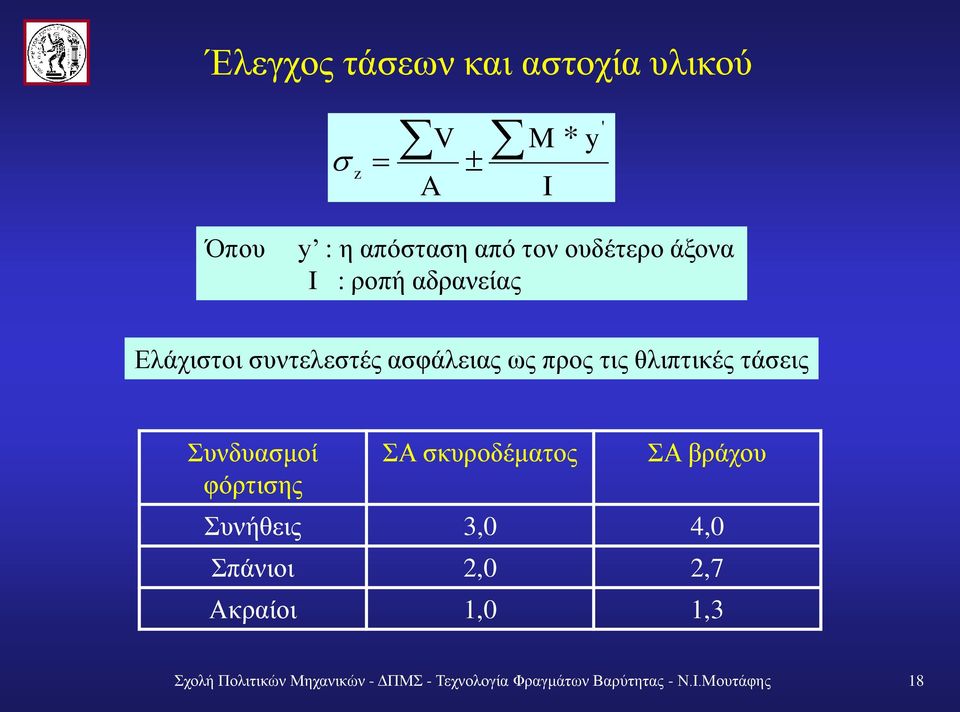

18 Έλεγχος τάσεων και αστοχία υλικού z V A M I * y ' Όπου y : η απόσταση από τον ουδέτερο άξονα I : ροπή αδρανείας Ελάχιστοι συντελεστές ασφάλειας ως προς τις θλιπτικές τάσεις Συνδυασμοί φόρτισης ΣΑ σκυροδέματος ΣΑ βράχου Συνήθεις 3,0 4,0 Σπάνιοι 2,0 2,7 Ακραίοι 1,0 1,3 Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Τεχνολογία Φραγμάτων Βαρύτητας - Ν.Ι.Μουτάφης 18

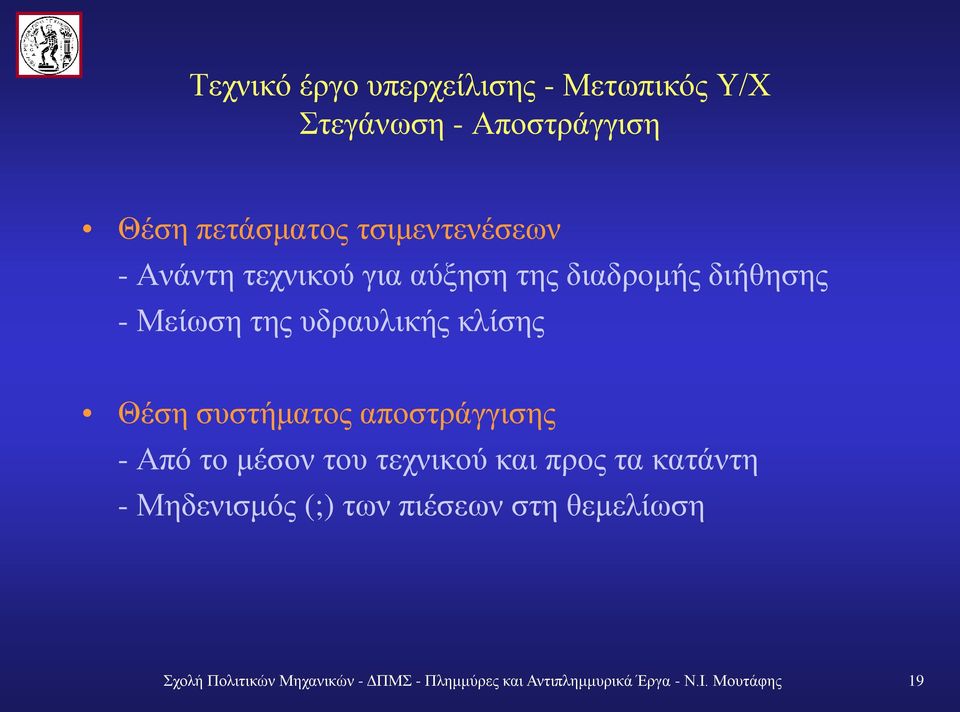

19 Τεχνικό έργο υπερχείλισης - Μετωπικός Υ/Χ Στεγάνωση - Αποστράγγιση Θέση πετάσματος τσιμεντενέσεων - Ανάντη τεχνικού για αύξηση της διαδρομής διήθησης - Μείωση της υδραυλικής κλίσης Θέση συστήματος αποστράγγισης - Από το μέσον του τεχνικού και προς τα κατάντη - Μηδενισμός (;) των πιέσεων στη θεμελίωση Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 19

20 Θέση πετάσματος στεγανοποίησης Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 20

21 Τεχνικό έργο υπερχείλισης Πλευρικός Υ/Χ Στεγάνωση - Αποστράγγιση Δίκτυο αποστράγγισης Αξονας πετάσματος τσιμεντενέσεων Πλευρικός ΥΧ ανάντη άξονα φράγματος Πλευρικός ΥΧ εντός ταμιευτήρα Άνωση Αύξηση βάρους σκυροδεμάτων Αγκύρωση Θέση πετάσματος τσιμεντενέσεων Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 21

22 Αποστράγγιση ΑΞΟΝΑΣ Πλαστικό φύλλο Σκυρόδεμα καθαριότητας 10cm Υλικό στραγγιστηρίου Σωλήνας αποστράγγισης από P.V.C. Φ150 με εγκοπές Γεωύφασμα Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 22

23 Τεχνικό έργο υπερχείλισης Θυροφράγματα Επίπεδα θυροφράγματα Τοξωτά θυροφράγματα Παραλαβή φορτίων από μεσόβαθρα Προένταση μεσοβάθρων σε τοξωτά θυροφράγματα Οδηγοί θυροφραγμάτων Δοκοί έμφραξης Συντήρηση Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 23

24 Τοξωτά θυροφράγματα (ανοιχτά) ΥΗΕ Κρεμαστών Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 24

25 Ακρόβαθρα Μεσόβαθρα τοξωτών θυροφραγμάτων Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 25

26 Οδηγοί θυροφραγμάτων και δικών έμφραξης Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 26

27 Εκχειλιστής ΜΥΗΕ Δαφνοζωνάρας π. Αχελώος Σχολή Πολιτικών Μηχανικών - Τ.Υ.Π.&Π - Πλημμύρες & Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 27

28 Στήριξη τοξωτών θυροφραγμάτων σε δοκό Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 28

29 Στήριξη τοξωτών θυροφραγμάτων σε προβόλους Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 29

30 Στήριξη τοξωτών θυροφραγμάτων σε προβόλους Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 30

31 Διώρυγα πτώσης σε φράγμα βαρύτητας με λεκάνη ηρεμίας Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 31

32 Διώρυγα πτώσης σε φράγμα βαρύτητας με έργο εκτόξευσης και λεκάνη αποτόνωσης Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 32

33 Υπερχειλιστής σε φράγμα βαρύτητας Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 33

34 Πλευρική συλλογή νερών και προστασία κατάντη πρανούς Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 34

35 Υπερχειλιστής σε τοξωτό φράγμα Φράγμα Ταυρωπού Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 35

36 Υπερχειλιστής σε φράγμα βαρύτητας - Κακοτεχνίες Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 36

37 Διαμόρφωση εκσκαφών διώρυγας πτώσης Φράγμα Ασπρόκρεμμου - Κύπρου Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 37

38 Διαμόρφωση διωρύγων πτώσης σε πρανές Φράγμα Θησαυρού π. Νέστος Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 38

39 Έργο Εκτόξευσης & Λεκάνη Αποτόνωσης Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 39

40 Έργο εκτόξευσης Σε μικρές παροχές του Υ/Χ μπορεί να δημιουργηθεί υδραυλικό άλμα μέσα στο έργο εκτόξευσης. Ροή νερού χωρίς εκτόξευση δέσμης. Ανάγκη για επένδυση κατάντη του έργου εκτόξευσης στη λεκάνη αποτόνωσης Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 40

41 Έργο εκτόξευσης Έλεγχος ευστάθειας μονολίθου έργου εκτόξευσης για ολίσθηση και ανατροπή. Αγκύρωση μονολίθου με ράβδους αγκύρωσης και κατά περίπτωση με προεντεταμένες αγκυρώσεις. Αποστράγγιση νερών μέσα από έργο εκτόξευσης. Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 41

42 Έργο εκτόξευσης ΥΗΕ Κρεμαστών Καθοδηγητικός τοίχος Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 42

43 Έργο εκτόξευσης ΥΗΕ Κρεμαστών Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 43

44 Έργο εκτόξευσης Λεκάνη αποτόνωσης - Κακοτεχνίες Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 44

45 Ανατρεπόμενα θυροφράγματα Φράγμα Καστρακίου Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 45

46 Ανατρεπόμενα θυροφράγματα ΜΥΗΕ Δαφνοζωνάρας Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 46

47 Ανατρεπόμενα θυροφράγματα ΜΥΗΕ Δαφνοζωνάρας Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 47

48 Διώρυγα έκπλυσης φερτών ΜΥΗΕ Δαφνοζωνάρας Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 48

49 Έξοδος διώρυγας έκπλυσης φερτών ΜΥΗΕ Δαφνοζωνάρας Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 49

50 Έκπλυση φερτών Δίνη ανάντη θυροφράγματος Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 50

51 Εκφόρτιση διώρυγας έκπλυσης φερτών στην κοίτη Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 51

52 Διώρυγα έκπλυσης φερτών Κατάντη θυροφράγμάτων Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 52

53 Διάβρωση δαπέδου διώρυγας έκπλυσης φερτών Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 53

54 Δοκός έμφραξης Σχολή Πολιτικών Μηχανικών - ΔΠΜΣ - Πλημμύρες και Αντιπλημμυρικά Έργα - Ν.Ι. Μουτάφης 54
