έσµευση στο µέλλον ΕΙΤΕ ΠΕΡΙΣΣΟΤΕΡΑ: ΤΑ ΝΕΑ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΙΚΗΣ ΑΠΕΙΚΟΝΙΣΗΣ ΤΗΣ TESTO Χάρη στην περιστρεφόµενη µπορείτε να ανακαλύψετε

Transcript

1 έσµευση στο µέλλον NEO ΕΙΤΕ ΠΕΡΙΣΣΟΤΕΡΑ: ΤΑ ΝΕΑ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΙΚΗΣ ΑΠΕΙΚΟΝΙΣΗΣ ΤΗΣ TESTO Χάρη στην περιστρεφόµενη οθόνη και η παραµικρή γωνία είναι ορατή: Το νέο testo 876. Χάρη στα 320 x 240 pixel µπορείτε να ανακαλύψετε κάθε λεπτοµέρεια: Το νέο testo 882. MADE IN GERMANY

2 είτε περισσότερα µε τα νέα συστήµατα θερµικής απεικόνισης testo 876 και testo Testo 876 σύστηµα θερµικής απεικόνισης µε κάµερα-καταγραφικό ευέλικτου σχεδιασµού Το σύστηµα θερµικής απεικόνισης testo 876 ξεχωρίζει χάρη στη µεγάλη περιστρεφόµενη οθόνη που διαθέτει. Έτσι µπορείτε να έχετε οπτική επαφή µε την οθόνη, όταν διενεργείτε θερµογραφία σε οποιοδήποτε σηµείο, ελέγχοντας µε ασφάλεια και την παραµικρή γωνία. Οι ανταλλάξιµοι φακοί εγγυώνται ότι στην οθόνη σας θα εµφανίζεται πάντα το σωστό τµήµα εικόνας. Για εσάς αυτό σηµαίνει ότι: Βλέπετε περισσότερα και διαθέτετε µεγαλύτερη ευελιξία, όταν διενεργείτε θερµογραφία! testo 882 Το σύστηµα θερµικής απεικόνισης µε τα 320 x 240 pixel Το σύστηµα θερµικής απεικόνισης testo 882 µε εργονοµικό σχεδιασµό σε σχήµα πιστολιού ξεχωρίζει χάρη στις υπέρυθρες εικόνες ακόµη µεγαλύτερης ακρίβειας που προβάλλει. Με σηµεία µέτρησης θερµοκρασίας εντοπίζει κάθε λεπτοµέρεια στο προς µέτρηση αντικείµενο. Έτσι µπορείτε να ανιχνεύσετε ευκολότερα τυχόν ανωµαλίες και αδυναµίες από ακόµη µεγαλύτερη απόσταση. Για εσάς αυτό σηµαίνει ότι: βλέπετε περισσότερα και σας παρέχεται ακόµη µεγαλύτερη ασφάλεια κατά τη διενέργεια θερµογραφίας! Τα νέα συστήµατα θερµικής απεικόνισης testo 876 και testo 882: 2 - αποτρέπουν τυχόν βλάβες και εξοικονοµούν χρήµατα - ξεχωρίζουν χάρη στις εικόνες υψηλής ανάλυσης που προβάλλουν - διασφαλίζουν γρήγορη και περιεκτική ανάλυση - διαθέτουν διαισθητική δοµή µενού - χάρη στο φακό 32 εγγυώνται προβολή µεγάλου τµήµατος εικόνας

3 είτε περισσότερα µε το λογισµικό Η/Υ IRSoft της Testo για επαγγελµατικές αναλύσεις. Όλα τα συστήµατα θερµικής απεικόνισης Testo διαθέτουν µια πλήρως λειτουργική έκδοση του λογισµικού H/Y IRSoft. IRSoft - το υψηλής απόδοσης λογισµικό Η/Υ της Testo για θερµογραφική ανάλυση επαγγελµατικού επιπέδου. Το IRSoft καθιστά δυνατή την περιεκτική ανάλυση των θερµικών εικόνων σε ηλεκτρονικό υπολογιστή. Ξεχωρίζει για την ξεκάθαρη δοµή του και τη φιλικότητα προς το χρήστη. Όλες οι λειτουργίες ανάλυσης είναι αυτονόητες χάρη στα εύκολα στην κατανόηση σύµβολα. Επιπλέον οι επονοµαζόµενες βοηθητικές ετικέτες (tool tips) παρέχουν εξηγήσεις για κάθε λειτουργία µετακινώντας απλά µε το ποντίκι το δροµέα στο αντίστοιχο σηµείο. Αυτή η πρακτική βοήθεια σας υποστηρίζει κατά την επεξεργασία της εικόνας και καθιστά δυνατή τη διαισθητική λειτουργία. Μοναδικά τέλειο αποτέλεσµα χάρη στο επαγγελµατικό σύστηµα τοποθέτησης της πραγµατικής εικόνας πάνω στη θερµική απεικόνιση Testo TwinPix. Το σύστηµα τοποθέτησης της πραγµατικής εικόνας πάνω στη θερµική απεικόνιση σάς υποστηρίζει κατά την ανάλυση και σας διευκολύνει να προσανατολιστείτε στην εικόνα και να εντοπίσετε µε ακρίβεια το σηµείο όπου εµφανίζεται η βλάβη. Ορίζοντας σηµεία επισήµανσης, τα οποία αντιστοιχούν στην υπέρυθρη και την πραγµατική εικόνα, οι εικόνες επικαλύπτονται µε ακρίβεια. Ακόµη και οι περιοχές τα αντικείµενα µέτρησης των οποίων βρίσκονται σε διαφορετικές αποστάσεις συγχωνεύονται χωρίς πρόβληµα και προβάλλονται ταυτόχρονα σε µία εικόνα. Αυτό σηµαίνει ότι ακόµη και όταν στην οθόνη προβάλλεται η πραγµατική εικόνα οι εµφανείς περιοχές θερµοκρασίας επισηµαίνονται απευθείας. Με το IRSoft της Testo: - αναλύετε µε ακρίβεια τις θερµικές εικόνες - δηµιουργείτε εύκολα και γρήγορα επαγγελµατικές αναφορές αποτελεσµάτων θερµογραφίας - µπορείτε να αναλύσετε και να συγκρίνετε πολλές εικόνες ταυτόχρονα 3

4 Πλεονεκτήµατα του συστήµατος θερµικής απεικόνισης testo Ευέλικτη περιστρεφόµενη οθόνη Η ευέλικτη, περιστρεφόµενη οθόνη σάς παρέχει καθαρή εικόνα κάθε σηµείου όταν διενεργείτε θερµογραφία 2 Εικόνα υψηλής ποιότητας χάρη στο NETD Χάρη στην ανάλυση θερµοκρασίας <80 mk το testo 876 ανιχνεύει ακόµη και τις µικρότερες διαφορές θερµοκρασίας 3 Ανταλλάξιµοι φακοί Ένας ευρυγώνιος φακός και ένας τηλεφακός επιτρέπουν την προσαρµογή σε πολλά διαφορετικά µεγέθη και αποστάσεις των αντικειµένων µέτρησης. 4 Ενσωµατωµένη ψηφιακή κάµερα Με το testo 876 µπορείτε να αποθηκεύσετε την πραγµατική εικόνα κάθε σηµείου µέτρησης παράλληλα µε την υπέρυθρη εικόνα.. 5 Αυτόµατη εστίαση για χειρισµό µε το ένα χέρι Χάρη στην αυτόµατη εστίαση µπορείτε να εστιάσετε γρήγορα και εύκολα κάθε υπέρυθρη εικόνα. 6 Φωνητική εγγραφή µε τα ακουστικά µε µικρόφωνο Χάρη στο ενσωµατωµένο σύστηµα φωνητικής εγγραφής, µπορείτε να σχολιάσετε κάθε υπέρυθρη εικόνα απευθείας κατά την εφαρµογή. Αυτή η πολύτιµη πληροφορία αποθηκεύεται µαζί µε τη θερµική εικόνα. 7 Ειδική λειτουργία µέτρησης για την ανίχνευση περιοχών µε κίνδυνο ανάπτυξης µούχλας Εισάγοντας τις συνθήκες περιβάλλοντος µπορείτε στη στιγµή να απεικονίσετε οπτικά στη θερµική εικόνα τις περιοχές όπου υφίσταται κίνδυνος ανάπτυξης µούχλας. 4

5 Πλεονεκτήµατα του συστήµατος θερµικής απεικόνισης testo Αισθητήρας εικόνας 320 x 240 pixel Χάρη στα σηµεία µέτρησης θερµοκρασίας ανιχνεύετε µε σαφήνεια και ακρίβεια τα αντικείµενα µέτρησης. Με τον τρόπο αυτό διασφαλίζεται ότι δεν θα σας ξεφύγει καµία βλάβη ακόµη και σε µεγαλύτερες αποστάσεις 2 Μεγάλο οπτικό πεδίο χάρη στο φακό 32 Ο φακός 32 σας επιτρέπει να καταγράφετε απευθείας µεγάλα τµήµατα εικόνας και να έχετε πλήρη επισκόπηση της κατανοµής θερµοκρασίας του αντικειµένου µέτρησης. 3 Εικόνα υψηλής ποιότητας χάρη στο NETD Χάρη στην ανάλυση θερµοκρασίας <60 mk µε το testo 882 είναι ορατές ακόµη και οι µικρότερες διαφορές θερµοκρασίες. 4 Φωνητική εγγραφή µε τα ακουστικά µε µικρόφωνο Χάρη στο ενσωµατωµένο σύστηµα φωνητικής εγγραφής, µπορείτε να σχολιάσετε κάθε υπέρυθρη εικόνα απευθείας κατά την εφαρµογή. Αυτή η πολύτιµη πληροφορία αποθηκεύεται µαζί µε τη θερµική εικόνα. 5 6 Ενσωµατωµένη ψηφιακή κάµερα µε LED ισχύος Παράλληλα µε την καταγραφή υπέρυθρης ακτινοβολίας µε το testo 882 µπορείτε να αποθηκεύσετε και την πραγµατική εικόνα του χώρου µέτρησης. Οι LED ισχύος σάς εγγυώνται το βέλτιστο φωτισµό των σκοτεινών περιοχών κατά την καταγραφή πραγµατικών εικόνων. Ειδική λειτουργία µέτρησης για την ανίχνευση περιοχών µε κίνδυνο ανάπτυξης µούχλας Εισάγοντας τις συνθήκες περιβάλλοντος µπορείτε στη στιγµή να απεικονίσετε οπτικά στη θερµική εικόνα τις περιοχές όπου υφίσταται κίνδυνος ανάπτυξης µούχλας. 7 Προαιρετικά διαθέσιµο εύρος µέτρησης έως και 550 C Με την επιλογή υψηλής θερµοκρασίας µπορείτε να επεκτείνετε µε ευελιξία το εύρος µέτρησης του testo 882 έως και τους 550 C. 5

6 ΧΑΡΗ ΣΤΗΝ ΠΕΡΙΣΤΡΕΦΟΜΕΝΗ ΟΘΟΝΗ ΕΙΝΑΙ ΟΡΑΤΗ ΚΑΙ Η ΠΑΡΑΜΙΚΡΗ ΓΩΝΙΑ: ΤΟ ΝΕΟ TESTO 876

7 ΧΑΡΗ ΣΤΑ 320 X 240 PIXEL, ΑΝΑΚΑ- ΛΥΠΤΕΤΕ ΚΑΘΕ ΛΕΠΤΟΜΕΡΕΙΑ. ΝΕΟ TESTO 882.

8 Εφαρµογή του testo 876 και του testo 882 στην κτιριακή θε 1 Εύκολη ανίχνευση αγωγού που παρουσιάζει διαρροή Εάν υποπτεύεστε ότι ένας αγωγός παρουσιάζει διαρροή, συχνά η µόνη λύση είναι να γκρεµίσετε ολόκληρους τοίχους ή να σπάσετε πατώµατα. Το testo 876 και το testo 882 ελαχιστοποιούν τις ζηµιές και µειώνουν το κόστος των εργασιών σας. Εντοπίζουν εύκολα και χωρίς ζηµίες τυχόν διαρροές στην ενδοδαπέδια θέρµανση και σε άλλους αγωγούς χωρίς δυνατότητα πρόσβασης. Έτσι αποφεύγετε το αναίτιο γκρέµισµα των τοίχων και τα έξοδα επισκευής είναι πολύ χαµηλότερα. 2 Πρόληψη της ανάπτυξης µούχλας Οι θερµογέφυρες δαπανούν ενέργεια. Στα σηµεία που παρατηρούνται είναι αναµενό- µενη η εµφάνιση υγρασίας από τον αέρα περιβάλλοντος που οδηγεί σε ανάπτυξη µούχλας και ενέχει κινδύνους για την υγεία των κατοίκων. Τα testo 876 και testo 882 παρέχουν τα απαραίτητα στοιχεία για την έγκαιρη πρόληψη της ανάπτυξης επικίνδυνης µούχλας ή την ελαχιστοποίηση του κινδύνου ανάπτυξης µούχλας ακόµη και σε κρυµµένες γωνίες και εσοχές του σπιτιού. 8

9 ρµογραφία 3 Ανάλυση κελύφους κτιρίων και παροχή πλήρους συµβουλευτικής υποστήριξης σε ενεργειακά θέµατα Στην κτιριακή θερµογραφία η υπέρυθρη τεχνολογία είναι ιδανική για τη γρήγορη και αποτελεσµατική ανάλυση των απωλειών ενέργειας στα συστήµατα θέρµανσης ή κλιµατισµού των κτιρίων. Χάρη στην ανάλυση υψηλής θερµοκρασίας, τα συστήµατα θερµικής απεικόνισης της Τesto εµφανίζουν µε κάθε λεπτοµέρεια τυχόν ελαττωµατική µόνωση, θερµογέφυρες και κατασκευαστικά σφάλµατα ή ζη- µίες. Ενδείκνυται ιδιαιτέρως για την καταγραφή και τεκµηρίωση απωλειών ενέργειας από εξωτερικούς τοίχους και πόρτες, πλαίσια περσίδων, εσοχές τοίχων για τοποθέτηση θερµαντικών σωµάτων, στην οροφή ή σε ολόκληρο το κέλυφος του κτιρίου. Χρησιµοποιήστε τα συστήµατα θερµικής απεικόνισης της Testo ως ιδανικά εργαλεία µέτρησης για µια ολοκληρωµένη διάγνωση και εφαρµογές συντήρησης που σχετίζονται µε τη συµβουλευτική υποστήριξη σε ενεργειακά θέµατα. 4 Ανίχνευση κατασκευαστικών σφαλµάτων και διασφάλιση της ποιότητας Η χρήση ενός συστήµατος θερµικής απεικόνισης της Testo για την ανάλυση αποτελεί µια γρήγορη και αποτελεσµατική µέθοδο ανίχνευσης ενδεχόµενων κατασκευαστικών σφαλµάτων. Επίσης, τα testo 876 και testo 882 ενδείκνυνται ιδιαιτέρως για την απόδειξη της ποιότητας των κτιρίων και της ορθής εφαρµογής των κατασκευαστικών µέτρων. Τυχόν απώλειες θερµότητας, υγρασία και διαρροές αέρα σε κτίρια εµφανίζονται ως έγχρωµες θερµικές εικόνες. Ακόµη, µπορείτε να ανιχνεύσετε σφάλµατα εφαρµογής της θερµοµόνωσης και να εντοπίσετε ζηµίες κτιριακών εγκαταστάσεων χωρίς να χρειάζεται να τα αγγίξετε! 9

10 Εφαρµογή των testo 876 και testo 882 στη βιοµηχανική θερµ 1 1ια τους τακτικούς σας ελέγχους στη συντήρηση ηλεκτρικών εγκαταστάσεων Η υπέρυθρη θερµογραφία επιτρέπει την αξιολόγηση της κατάστασης θερµότητας σε συστήµατα χαµηλής, µέσης και υψηλής τάσης. Οι θερµογραφικές εικόνες καθιστούν δυνατό τον έγκαιρο εντοπισµό τυχόν µερών που παρουσιάζουν βλάβη, ώστε να µπορούν να ληφθούν τα απαιτούµενα στοχευµένα προληπτικά µέτρα. Έτσι, ελαχιστοποιείται ο κίνδυνος πυρκαγιάς και αποφεύγονται οι δαπανηρές διακοπές παραγωγής. 2 Για την παροχή υποστήριξης κατά την προληπτική µηχανική συντήρηση Η αξιόπιστη και έγκαιρη αναγνώριση τυχόν απειλητικών ζηµιών σε εξαρτήµατα συστηµάτων σχετικών µε διεργασίες είναι σηµαντική για την επίτευξη της ασφάλειας και αξιοπιστίας των µηχανηµάτων. Τα υψηλά επίπεδα εκποµπών θερµότητας, ειδικά από µηχανικά εξαρτή- µατα, ενδέχεται να υποδεικνύουν αυξηµένη τάση. Αυτό προκαλείται, για παράδειγµα, από την τριβή λόγω ελαττωµατικής ρύθµισης, από ανοχές εξαρτηµάτων ή έλλειψη λιπαντικού. Με υψηλή θερµική ανάλυση, τα testo 876 και testo 882 παρέχουν ακριβή διάγνωση. Το όργανο αναγνωρίζει άµεσα τις καταστάσεις κρίσιµης θερµικής ροής µε την ισοθερµική λειτουργία και λαµβάνονται προληπτικά µέτρα 10

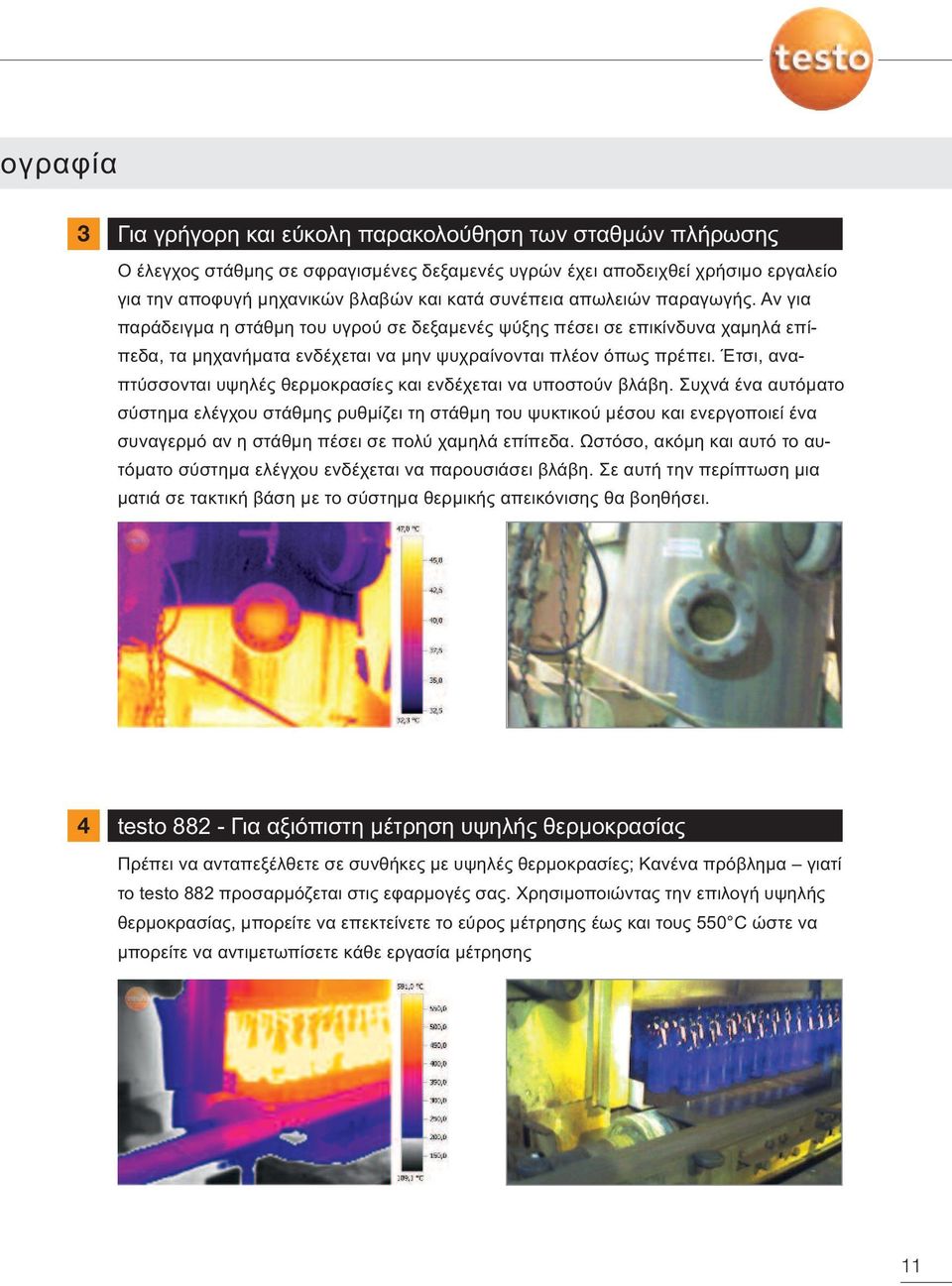

11 ογραφία 3 Για γρήγορη και εύκολη παρακολούθηση των σταθµών πλήρωσης Ο έλεγχος στάθµης σε σφραγισµένες δεξαµενές υγρών έχει αποδειχθεί χρήσιµο εργαλείο για την αποφυγή µηχανικών βλαβών και κατά συνέπεια απωλειών παραγωγής. Αν για παράδειγµα η στάθµη του υγρού σε δεξαµενές ψύξης πέσει σε επικίνδυνα χαµηλά επίπεδα, τα µηχανήµατα ενδέχεται να µην ψυχραίνονται πλέον όπως πρέπει. Έτσι, αναπτύσσονται υψηλές θερµοκρασίες και ενδέχεται να υποστούν βλάβη. Συχνά ένα αυτόµατο σύστηµα ελέγχου στάθµης ρυθµίζει τη στάθµη του ψυκτικού µέσου και ενεργοποιεί ένα συναγερµό αν η στάθµη πέσει σε πολύ χαµηλά επίπεδα. Ωστόσο, ακόµη και αυτό το αυτόµατο σύστηµα ελέγχου ενδέχεται να παρουσιάσει βλάβη. Σε αυτή την περίπτωση µια µατιά σε τακτική βάση µε το σύστηµα θερµικής απεικόνισης θα βοηθήσει. 4 testo Για αξιόπιστη µέτρηση υψηλής θερµοκρασίας Πρέπει να ανταπεξέλθετε σε συνθήκες µε υψηλές θερµοκρασίες; Κανένα πρόβληµα γιατί το testo 882 προσαρµόζεται στις εφαρµογές σας. Χρησιµοποιώντας την επιλογή υψηλής θερµοκρασίας, µπορείτε να επεκτείνετε το εύρος µέτρησης έως και τους 550 C ώστε να µπορείτε να αντιµετωπίσετε κάθε εργασία µέτρησης 11

12 Σε τη σας εξυπηρετούν τα χαρακτηριστικά αυτά για την κτιριακή θερµογρα Χαρακτηριστικό testo 876 testo 882 Μέγεθος ανιχνευτή (pixel) 160 x x 240 Θερµική ευαισθησία (NETD) < 80 mk < 60 mk Εύρος µέτρησης θερµοκρασίας -20 to +280 C -20 to +350 C Ρυθµός ανανέωσης εικόνας 9 Hz 33 Hz* Τυπικός φακός 32 Ανταλλάξιµος τηλεφακός 9 (προαιρετικά) Περιστρεφόµενη οθόνη Υψηλή θερµοκρασία έως και 550 C (προαιρετικά) Αυτόµατη αναγνώριση θερµού/ψυχρού σηµείου Ελάχ./Μέγ. τιµή περιοχής υπολογισµού Ισοθερµική λειτουργία Προβολή κατανοµής επιφανειακής υγρασίας Φωνητική εγγραφή Ενσωµατωµένη ψηφιακή κάµερα Ενσωµατωµένα LED Αυτόµατη εστίαση Λέιζερ** 12 * Εντός ΕΕ, εκτός 9 Hz **εξαιρούνται οι ΗΠΑ, η Κίνα και η Ιαπωνία

13 φία και τον κλάδο της βιοµηχανίας; Πώς ωφελείστε πρακτικά Το µέγεθος ανιχνευτή υποδεικνύει τον αριθµό των σηµείων µέτρησης θερµοκρασίας που διαθέτει το σύστηµα θερµικής απεικόνισης. Όσο περισσότερα είναι τα pixel, µε τόσο µεγαλύτερη λεπτοµέρεια και ευκρίνεια παρουσιάζονται τα αντικείµενα µέτρησης NETD είναι η µικρότερη διαφορά θερµοκρασίας που µπορεί να αναλυθεί από το σύστηµα απεικόνισης. Χαµηλό NETD διασφαλίζει την ανάλυση των µικρότερων διαφορών θερµοκρασίας. Ο εµπειρικός κανόνας είναι ο εξής: Όσο µικρότερη είναι αυτή η τιµή, τόσο καλύτερη είναι η ανάλυση µέτρησης.. Το εύρος θερµοκρασίας του συστήµατος θερµικής απεικόνισης σάς ενηµερώνει ποια είναι η ανώτερη θερµοκρασία που µπορεί να καταγράψει το σύστηµά σας και στην οποία µπορεί να πραγµατοποιήσει µετρήσεις θερµικής ακτινοβολίας αντικειµένων. TΟ ρυθµός ανανέωσης εικόνας παρέχει πληροφορίες σχετικά µε το πόσο συχνά ανανεώνεται η θερµική εικόνα ανά δευτερόλεπτο. Ο φακός 32 σάς επιτρέπει να καταγράφετε γρήγορα µεγάλες περιοχές και να λαµβάνετε µια γρήγορη επισκόπηση της κατανοµής θερµοκρασίας του αντικειµένου µέτρησης - µε µια µατιά, λαµβάνετε περισσότερα στοιχεία σε µία εικόνα. Ο ανταλλάξιµος τηλεφακός βοηθά στη µέτρηση των µικρότερων λεπτοµερειών και απεικονίζει οπτικά τις λεπτοµέρειες ακόµη και σε µεγαλύτερες αποστάσεις στη θερµική σας εικόνα. Χάρη στην περιστρεφόµενη οθόνη µπορείτε να διενεργήσετε θερµογραφικό έλεγχο µε σιγουριά από κάθε σηµείο. Οι ανεπιθύµητες αντανακλάσεις στην οθόνη δεν σας απασχολούν πλέον. Μπορείτε να επεκτείνετε µε ευελιξία το εύρος µέτρησης µε την επιλογή υψηλής θερµοκρασίας. Με τη χρήση ενός φίλτρου υψηλής θερµοκρασίας, καθίσταται δυνατή η µέτρηση θερµοκρασιών έως και 550 C µε το σύστηµα θερµικής απεικόνισης. Το ψυχρότερο και το θερµότερο σηµείο του αντικειµένου µέτρησης επισηµαίνονται αυτόµατα στη θερµική εικόνα στην οθόνη του συστήµατος καταστάσεις κρίσιµης θερµικής ροής µπορούν να εντοπιστούν µε µια µατιά. Έχετε τη δυνατότητα άµεσης και επιτόπιας εµφάνισης των ελάχιστων και µέγιστων τιµών ενός τµήµατος εικόνας. Ο οπτικός χρωµατικός συναγερµός εντοπίζει επιτόπου εύκολα και άµεσα κρίσιµες περιοχές στη θερµική εικόνα. Όλα τα σηµεία της θερµικής εικόνας η θερµοκρασία των οποίων είναι εντός του προκαθορισµένου εύρους επισηµαίνονται µε χρώµα. Μέσω της χειροκίνητης εισαγωγής των τιµών θερµοκρασίας περιβάλλοντος, υγρασίας αέρα και σηµείου δρόσου του χώρου, στη θερµική εικόνα παρουσιάζονται τα σηµεία που ευνοούν την ανάπτυξη µούχλας µε µια µατιά. Μπορείτε να σχολιάσετε εύκολα και αξιόπιστα τα αδύναµα σηµεία χρησιµοποιώντας τη λειτουργία φωνητικής εγγραφής. Συνεπώς µπορείτε να καταγράψετε πολύτιµες πρόσθετες πληροφορίες απευθείας από το χώρο ελέγχου.. Γρηγορότερη και ευκολότερη επιθεώρηση αντικειµένων χάρη στην οθόνη υπέρυθρης και πραγµατικής εικόνας. Η ψηφιακή φωτογραφία αποθηκεύεται αυτόµατα µαζί µε κάθε υπέρυθρη εικόνα. Οι ενσωµατωµένες LED ισχύος διασφαλίζουν τη βέλτιστη φωταγώγηση των σκοτεινών περιοχών κατά την καταγραφή πραγµατικών εικόνων.. Η δυναµική αυτόµατη εστίαση σάς επιτρέπει να εστιάζετε την υπέρυθρη εικόνα µε το ένα χέρι. Σας υποστηρίζει ιδανικά κατά τον προσανατολισµό, όπως σε ποιο µέρος του αντικειµένου διεξάγεται µέτρηση. 13

14 Στοιχεία παραγγελίας testo 876 Κωδ. παραγγελίας testo 876 testo 876 set Ανιχνευτής Θερµική ευαισθησία (NETD) Εύρος θερµοκρασίας Ρυθµός ανανέωσης εικόνας 160 x 120 pixels < 80 mk -20 to +280 C 9 Hz Τυπικός φακός 32 x 23 Ανταλλάξιµος τηλεφακός 9 x 7 ( ) Ενσωµατωµένη ψηφιακή κάµερα Φωνητική καταγραφή µε χρήση ακουστικών Αυτόµατη εστίαση Προβολή της επιφανειακής υγρασίας (µε χειροκίνητη εισαγωγή) Απεικόνιση ισοθερµικής λειτουργίας στο όργανο Ελάχ./Μέγ. τιµή υπολογισµού περιοχής Αυτόµατη αναγνώριση θερµού/ψυχρού σηµείου ( ) Προαιρετικό Τυπικό Το σύστηµα απεικόνισης παραδίδεται σε ανθεκτική θήκη συµπ. επαγγελµατικού λογισµικού, ιµάντα µεταφοράς, κάρτας SD, καλωδίου USB, µονάδα τροφοδοσίας ρεύµατος και επαναφορτιζόµενης µπαταρίας Li-ion. testo 876 set 14 Παράλληλα µε τον εξοπλισµό του testo 876 στο σετ περιλαµβάνεται επίσης: - Τηλεφακός 9 x 7 -- Προστατευτικό γυαλί φακού - Εφεδρική µπαταρία -- Εξωτερικός φορτιστής Κωδ. παραγγελίας : Με το σετ testo 876 βγαίνετε κερδισµένη!

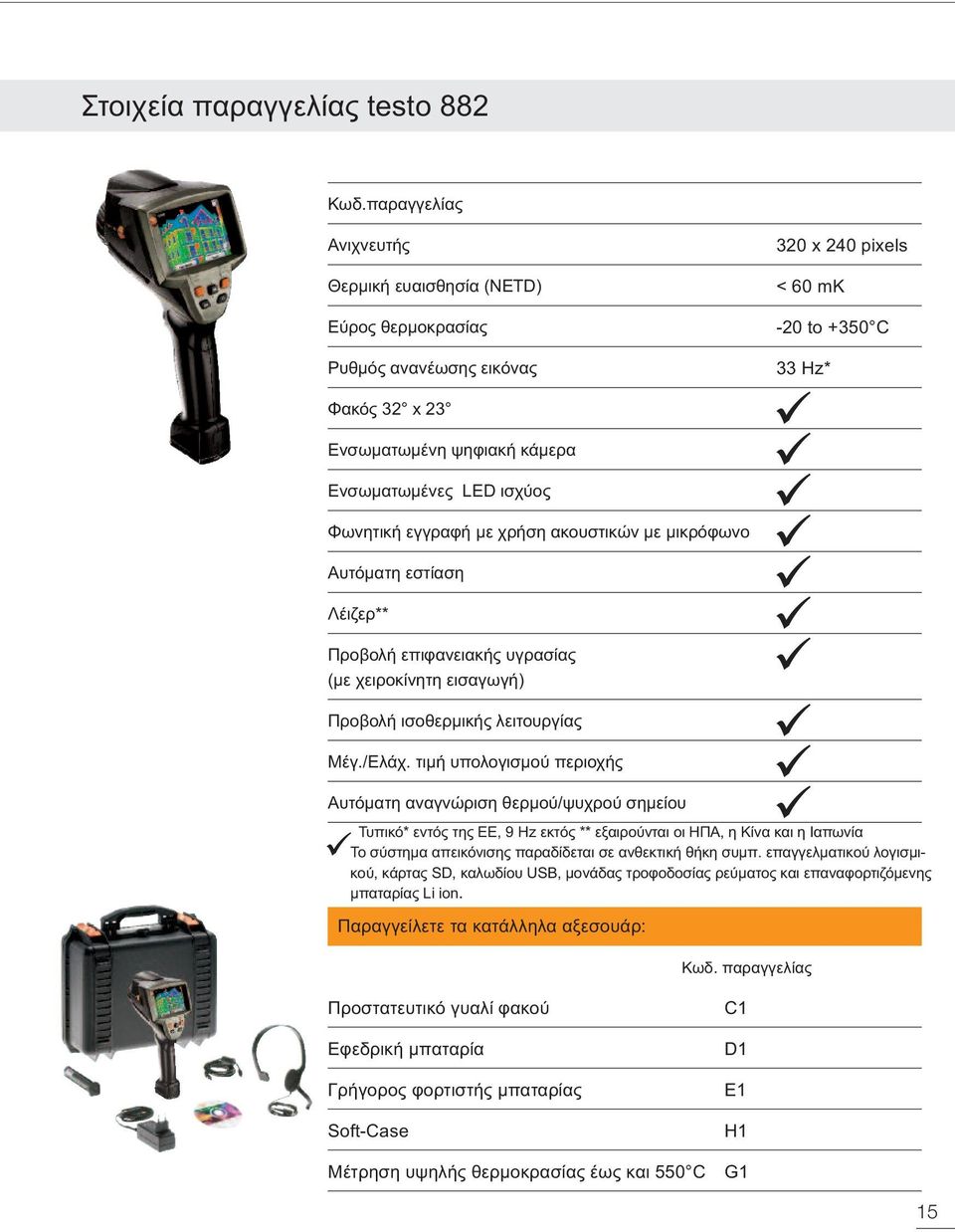

15 Στοιχεία παραγγελίας testo 882 Κωδ.παραγγελίας Ανιχνευτής Θερµική ευαισθησία (NETD) Εύρος θερµοκρασίας Ρυθµός ανανέωσης εικόνας 320 x 240 pixels < 60 mk -20 to +350 C 33 Hz* Φακός 32 x 23 Ενσωµατωµένη ψηφιακή κάµερα Ενσωµατωµένες LED ισχύος Φωνητική εγγραφή µε χρήση ακουστικών µε µικρόφωνο Αυτόµατη εστίαση Λέιζερ** Προβολή επιφανειακής υγρασίας (µε χειροκίνητη εισαγωγή) Προβολή ισοθερµικής λειτουργίας Μέγ./Ελάχ. τιµή υπολογισµού περιοχής Αυτόµατη αναγνώριση θερµού/ψυχρού σηµείου Τυπικό* εντός της ΕΕ, 9 Hz εκτός ** εξαιρούνται οι ΗΠΑ, η Κίνα και η Ιαπωνία Το σύστηµα απεικόνισης παραδίδεται σε ανθεκτική θήκη συµπ. επαγγελµατικού λογισµικού, κάρτας SD, καλωδίου USB, µονάδας τροφοδοσίας ρεύµατος και επαναφορτιζόµενης µπαταρίας Li ion. Παραγγείλετε τα κατάλληλα αξεσουάρ: Κωδ. παραγγελίας Προστατευτικό γυαλί φακού Εφεδρική µπαταρία Γρήγορος φορτιστής µπαταρίας Soft-Case Μέτρηση υψηλής θερµοκρασίας έως και 550 C C1 D1 E1 H1 G1 15

16 Πρόσθετα εξαρτήµατα για τα συστήµατα θερµικής απεικόνισης testo 876 και testo 882 Εξαρτήµατα για το testo 876 και testo 882 Προστατευτικό γυαλί φακού Ειδικό προστατευτικό γυαλί για βέλτιστη προστασία του φακού από σκόνη και γρατζουνιές Εφεδρική µπαταρία Επιπλέον µπαταρία Li ion για περισσότερο χρόνο λειτουργίας: για το testo 876 για το testo 882 Κωδ.παραγελίας Γρήγορος φορτιστής Γρήγορος επιτραπέζιος φορτιστής δύο µπαταριών για τη βελτιστοποίηση του χρόνου φόρτισης: για το testo για το testo Τηλεφακός µετασκευή (µόνο για το testo 876) Επικοινωνήστε µε την υπηρεσία πελατών Μέτρηση υψηλής θερµοκρασίας µετασκευή (µόνο για το testo 882) Επικοινωνήστε µε την υπηρεσία πελατών Soft Case/ Μαλακή θήκη (µόνο για το testo 882) Πρακτική επιλογή µεταφοράς του συστήµατος θερµικής απεικόνισης, συµπ. ιµάντα ώµου Τρίποδας αλουµινίου Επαγγελµατικός, εξαιρετικά ελαφρύς και σταθερός τρίποδας αλουµινίου µε πόδια µε µηχανισµό ταχείας απελευθέρωσης και κεφαλή τρίποδα 3 κατευθύνσεων Ταινία ρύθµισης συντελεστή εκποµπής (Emissivity tape) Κολλητική ταινία, π.χ. για γυαλιστερές επιφάνειες (ρολό, µήκος: 10 m, πλάτος: 25 mm), E = 0,95, αντοχή σε θερµοκρασίες έως +250 C. Πιστοποιητικά ISO βαθµονόµησης Σηµεία βαθµονόµησης στους 0 C, 25 C, 50 C Σηµεία βαθµονόµησης στους 0 C, 100 C, 200 C υνατότητα ελεύθερης επιλογής σηµείου βαθµονόµησης στην κλίµακα -18 C έως 250 C

17 Τεχνικά δεδοµένα των συστηµάτων θερµικής απεικόνισης testo 876 και testo 882 εδοµένα προϊόντος Έξοδος εικόνας Υπέρυθρες Τύπος ανιχνευτή Θερµική ευαισθησία (NETD) Οπτικό πεδίο / ελάχ. απόσταση εστίασης Γεωµετρική ανάλυση (IFOV) Ρυθµός ανανέωσης εικόνας Εστίαση Φασµατική περιοχή Οπτικό σύστηµα Μέγεθος εικόνας / ελάχ. απόσταση εστίασης Παρουσίαση εικόνας Οθόνη εικόνας Επιλογές προβολής Έξοδος βίντεο Παλέτα χρωµάτων Σύστηµα µέτρησης Εύρος θερµοκρασίας Μέτρηση υψηλής θερµοκρασίας (προαιρετικά) Ακρίβεια Ρύθµιση συντελεστή εκποµπής/ανακλώµενης θερµοκρασίας Σήµανση σηµείου µέτρησης λέιζερ Αποθήκευση εικόνας Μορφή αρχείου Αποθηκευτικό µέσο Τροφοδοσία ισχύος Τύπος µπαταρίας Χρόνος λειτουργίας Επιλογές φόρτισης Συνθήκες περιβάλλοντος Εύρος θερµοκρασίας λειτουργίας Εύρος θερµοκρασίας αποθήκευσης Ατµοσφαιρική υγρασία Κλάση προστασίας περιβλήµατος όνηση(iec ) Φυσικά χαρακτηριστικά Βάρος ιαστάσεις σε mm (µήκος x βάθος x ύψος) Βάση τρίποδα Λογισµικό Η/Υ Απαιτήσεις συστήµατος Πρότυπα, δοκιµές, εγγύηση Οδηγία ΕΕ Εγγύηση testo 876 FPA 160 x 120 pixels, a.si < 80 mk στους 30 C 32 x 23 / 0.1 m (τυπικός φακός), 9 x 7 / 0.5 m (τηλεφακός) 3.3 mrad (τυπικός φακός), 1.0 mrad (τηλεφακός) 9 Hz Χειροκίνητη και αυτόµατη εστίαση 8 έως4 µm 640 x 480 pixels / 0.4 m 3.5 πτυσσόµενη LCD µε 320 x 240 pixels Προβολή µόνο υπέρυθρης εικόνας/ προβολή µόνο πραγµατικής εικόνας / ταυτόχρονη προβολή υπέρ.και πραγ.εικόνας USB επιλογές (iron, rainbow, blue-red, shades of grey) -20 C έως 100 C / 0 C έως 280 C (µετατρέψιµο) - +/-2 C, +/-2% από το υπολ εύρος. (-20 C έως +280 C) έως 1 / χειροκίνητα -.bmt; µε δυνατότητα εξαγωγής σε.bmp,.jpg,.png,.csv,.xls SD card 2 GB (περ εικόνες) Μπαταρία Li-ion γρήγορης φόρτισης, δυνατότητα φόρτισης επί τόπου περ. 4 ώρες στο όργανο ή προαιρετικά στο φορτιστή -15 C έως40 C -30 C έως 60 C 20% έως 80% χωρίς συµπύκνωση IP 54 2G περ. 900 g περ. 210 x 85 x 97 ναι Windows XP (Service Pack 2), Windows 7, Windows Vista, ιεπαφή USB / 108 / EC 2 έτη testo 882 FPA 320 x 240 pixels, a.si < 60 mk στους 30 C 32 x 23 / 0.2 m 1.7 mrad 33 Hz για την ΕΕ,διαφορετικά 9 Hz Χειροκίνητη και αυτόµατη εστίαση 8 έως14 µm 640 x 480 pixels / 0.4 m 3.5 LCD µε 320 x 240 pixels Προβολή µόνο υπέρυθρης εικόνας/ προβολή µόνο πραγµατικής εικόνας / ταυτόχρονη προβολή υπέρ.και πραγ.εικόνας USB επιλογές (iron, rainbow, cold-hot, blue-red, grey, grey inverted, sepia, Testo, iron HT) -20 C έως 100 C / 0 C έως 350 C (µετατρέψιµο) +350 C έως +550 C +/-2 C, +/-2% από το υπολ εύρος. (-20 C έως +350 C) +/- 3% υπολ εύρος (+350 C C) 0.01 έως 1 / χειροκίνητα ναι (laser qualification 635 nm, Cl. 2).bmt;.bmt; µε δυνατότητα εξαγωγής σε.bmp,.jpg,.png,.csv,.xls SD card 2 GB (περ εικόνες) Μπαταρία Li-ion γρήγορης φόρτισης, δυνατότητα φόρτισης επί τόπου περ. 4 ώρες στο όργανο ή προαιρετικά στο εξωτ. φορτιστή -15 C έως 40 C -30 C έως 60 C 20% έως 80% χωρίς συµπύκνωση IP 54 2G περ g 152 x 108 x 262 ναι, µε αντάπτορα Windows XP (Service Pack 2), Windows 7, Windows Vista, ιεπαφή USB / 108 / EU 2 έτη 17

18 VoulTherm Κ.Βούλτσιος & Σια Ο.Ε. Κυψέλης 15, Τ.Κ Θεσσαλονίκη τηλ φαξ Εκπαίδευση στη θερµογραφία: Μαθαίνετε περισσότερα: Γνωρίζετε περισσότερα. Βλέπετε περισσότερα: Η ακαδηµία Testo προσφέρει εκπαίδευση στη θερµογραφία µε εξειδικευµένους τεχνικούς. Για περισσότερες πληροφορίες: επικοινωνήσετε µαζί µας Υπόκειται σε αλλαγές χωρίς προειδοποίηση. MADE IN GERMANY /rst/Si/Q/
