1 Έκδοση 3.0 Ελληνικά Leica TPS400 Series Εγχειρίδιο χρήσης

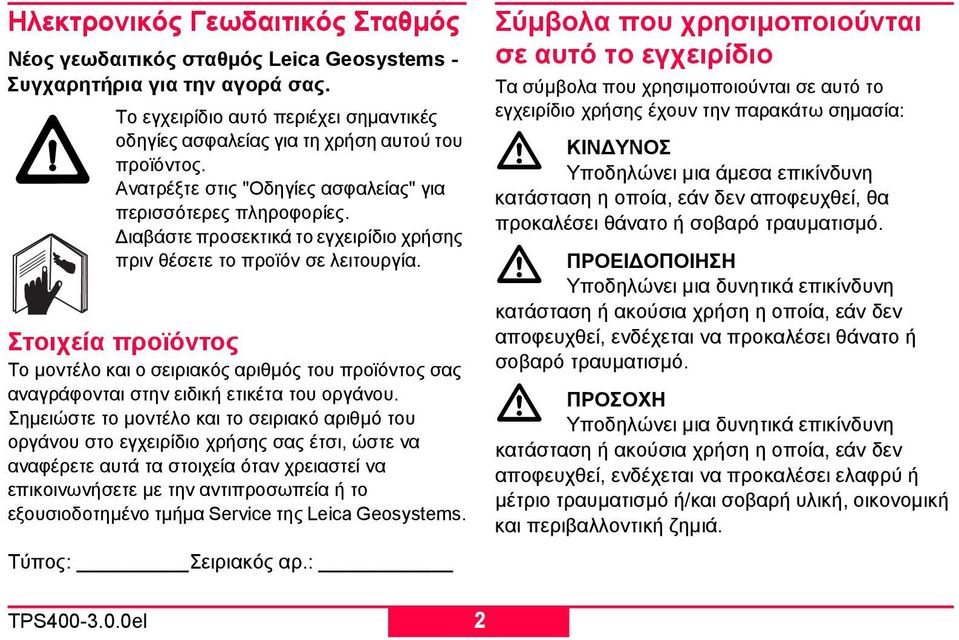

2 Ηλεκτρονικός Γεωδαιτικός Σταθµός Νέος γεωδαιτικός σταθµός Leica Geosystems - Συγχαρητήρια για την αγορά σας. Το εγχειρίδιο αυτό περιέχει σηµαντικές οδηγίες ασφαλείας για τη χρήση αυτού του προϊόντος. Ανατρέξτε στις "Οδηγίες ασφαλείας" για περισσότερες πληροφορίες. ιαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν θέσετε το προϊόν σε λειτουργία. Στοιχεία προϊόντος Το µοντέλο και ο σειριακός αριθµός του προϊόντος σας αναγράφονται στην ειδική ετικέτα του οργάνου. Σηµειώστε το µοντέλο και το σειριακό αριθµό του οργάνου στο εγχειρίδιο χρήσης σας έτσι, ώστε να αναφέρετε αυτά τα στοιχεία όταν χρειαστεί να επικοινωνήσετε µε την αντιπροσωπεία ή το εξουσιοδοτηµένο τµήµα Service της Leica Geosystems. Τύπος: Σειριακός αρ.: Σύµβολα που χρησιµοποιούνται σε αυτό το εγχειρίδιο Τα σύµβολα που χρησιµοποιούνται σε αυτό το εγχειρίδιο χρήσης έχουν την παρακάτω σηµασία: ΚΙΝ ΥΝΟΣ Υποδηλώνει µια άµεσα επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυµατισµό. ΠΡΟΕΙ ΟΠΟΙΗΣΗ Υποδηλώνει µια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει θάνατο ή σοβαρό τραυµατισµό. ΠΡΟΣΟΧΗ Υποδηλώνει µια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει ελαφρύ ή µέτριο τραυµατισµό ή/και σοβαρή υλική, οικονοµική και περιβαλλοντική ζηµιά. 2

3 Σηµαντικές παράγραφοι, οι οποίες πρέπει να εφαρµόζονται κατά τη χρήση του οργάνου, καθώς καθιστούν δυνατή την τεχνικά ορθή και αποδοτική χρήση του. Εµπορικά σήµατα Το Windows είναι εµπορικό σήµα κατατεθέν της Microsoft Corporation Το Bluetooth είναι εµπορικό σήµα κατατεθέν της Bluetooth SIG, Inc. Όλα τα υπόλοιπα εµπορικά σήµατα αποτελούν ιδιοκτησία των αντίστοιχων εταιρειών τους. 3

4 Πίνακας κεφαλαίων Εισαγωγή... 8 Χειρισµός του οργάνου Προετοιµασία µέτρησης / Εγκατάσταση Πλήκτρο FNC Προγράµµατα Ρυθµίσεις Ρυθµίσεις EDM ιαχείριση αρχείων ιαδικασία εκκίνησης Βαθµονοµήσεις Παράµετροι COMM Μεταφορά δεδοµένων Πληροφορίες συστήµατος Προστασία του οργάνου µε PIN Φροντίδα και αποθήκευση Οδηγίες ασφαλείας Τεχνικά χαρακτηριστικά Ευρετήριο Πίνακας κεφαλαίων

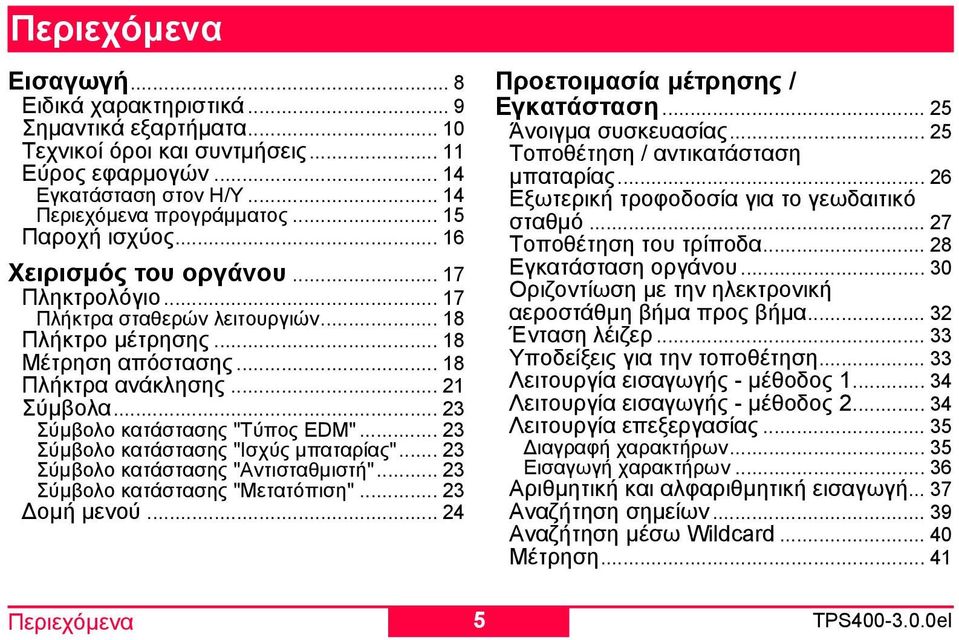

5 Περιεχόµενα Εισαγωγή... 8 Ειδικά χαρακτηριστικά... 9 Σηµαντικά εξαρτήµατα Τεχνικοί όροι και συντµήσεις Εύρος εφαρµογών Εγκατάσταση στον Η/Υ Περιεχόµενα προγράµµατος Παροχή ισχύος Χειρισµός του οργάνου Πληκτρολόγιο Πλήκτρα σταθερών λειτουργιών Πλήκτρο µέτρησης Μέτρηση απόστασης Πλήκτρα ανάκλησης Σύµβολα Σύµβολο κατάστασης "Τύπος EDM" Σύµβολο κατάστασης "Ισχύς µπαταρίας" Σύµβολο κατάστασης "Αντισταθµιστή" Σύµβολο κατάστασης "Μετατόπιση" οµή µενού Προετοιµασία µέτρησης / Εγκατάσταση Άνοιγµα συσκευασίας Τοποθέτηση / αντικατάσταση µπαταρίας Εξωτερική τροφοδοσία για το γεωδαιτικό σταθµό Τοποθέτηση του τρίποδα Εγκατάσταση οργάνου Οριζοντίωση µε την ηλεκτρονική αεροστάθµη βήµα προς βήµα Ένταση λέιζερ Υποδείξεις για την τοποθέτηση Λειτουργία εισαγωγής - µέθοδος Λειτουργία εισαγωγής - µέθοδος Λειτουργία επεξεργασίας ιαγραφή χαρακτήρων Εισαγωγή χαρακτήρων Αριθµητική και αλφαριθµητική εισαγωγή Αναζήτηση σηµείων Αναζήτηση µέσω Wildcard Μέτρηση Περιεχόµενα 5

6 Πλήκτρο FNC Φωτισµός οθόνης Οριζοντίωση/Κεντράρισµα Εναλλαγή µέτρησης IR/RL Εµφάνιση λέιζερ Ελεύθερη κωδικοποίηση Μονάδες ιαγραφή τελευταίου αρχείου Κλείδωµα µε PIN Μετατόπιση στόχου Μεταφορά υψοµέτρων Κρυφό σηµείο Προγράµµατα Προ-ρυθµίσεις εφαρµογών Ορισµός εργασίας Ορισµός στάσης Προσανατολισµός Εφαρµογές Εισαγωγή Τοπογράφηση Χάραξη Οπισθοτοµία Γραµµή αναφοράς Ένωση απρόσιτων σηµείων Εµβαδόν Καταβιβασµός υψοµέτρων Κατασκευή Κωδικοποίηση Ρυθµίσεις Ρυθµίσεις EDM ιαχείριση αρχείων ιαδικασία εκκίνησης Βαθµονοµήσεις Σφάλµα σκοπευτικού άξονα (οριζόντια ευθυγράµµιση) V- είκτης (Σφάλµα κατακόρυφου δείκτη) Παράµετροι COMM Μεταφορά δεδοµένων Πληροφορίες συστήµατος Προστασία του οργάνου µε PIN Περιεχόµενα

7 Φροντίδα και αποθήκευση Μεταφορά Στο χώρο εργασίας Στο εσωτερικό οχήµατος Αποστολή Αποθήκευση Μπαταρίες Καθαρισµός Έλεγχος και ρύθµιση Τρίποδας Σφαιρική αεροστάθµη Σφαιρική αεροστάθµη στο τρικόχλιο Αλφάδι λέιζερ EDM χωρίς ανακλαστήρα Φωτεινός ηλεκτρονικός οδηγός EGL Αλφάδι λέιζερ Ηλεκτροµαγνητική συµβατότητα ΗΜΣ ήλωση FCC (ισχύει στις Η.Π.Α.) Τεχνικά χαρακτηριστικά ιορθώσεις ατµοσφαιρικών παραµέτρων Τύποι αναγωγής Ευρετήριο Οδηγίες ασφαλείας Ενδεικνυόµενη χρήση Επιτρεπτή χρήση Πληµµελής χρήση Περιορισµοί χρήσης Ευθύνες ιεθνής έγγραφη εγγύηση, Συµφωνία άδειας λογισµικού Κίνδυνοι κατά τη χρήση Κατάταξη λέιζερ Ενσωµατωµένο αποστασιόµετρο, Αόρατο λέιζερ Περιεχόµενα 7

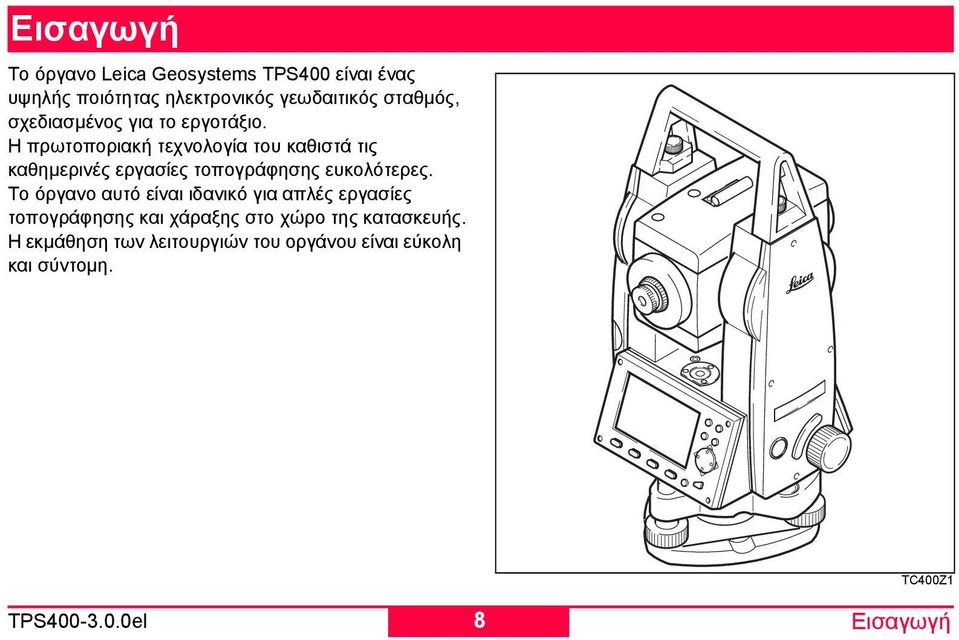

8 Εισαγωγή Το όργανο Leica Geosystems TPS400 είναι ένας υψηλής ποιότητας ηλεκτρονικός γεωδαιτικός σταθµός, σχεδιασµένος για το εργοτάξιο. Η πρωτοποριακή τεχνολογία του καθιστά τις καθηµερινές εργασίες τοπογράφησης ευκολότερες. Το όργανο αυτό είναι ιδανικό για απλές εργασίες τοπογράφησης και χάραξης στο χώρο της κατασκευής. Η εκµάθηση των λειτουργιών του οργάνου είναι εύκολη και σύντοµη. TC400Z1 8 Εισαγωγή

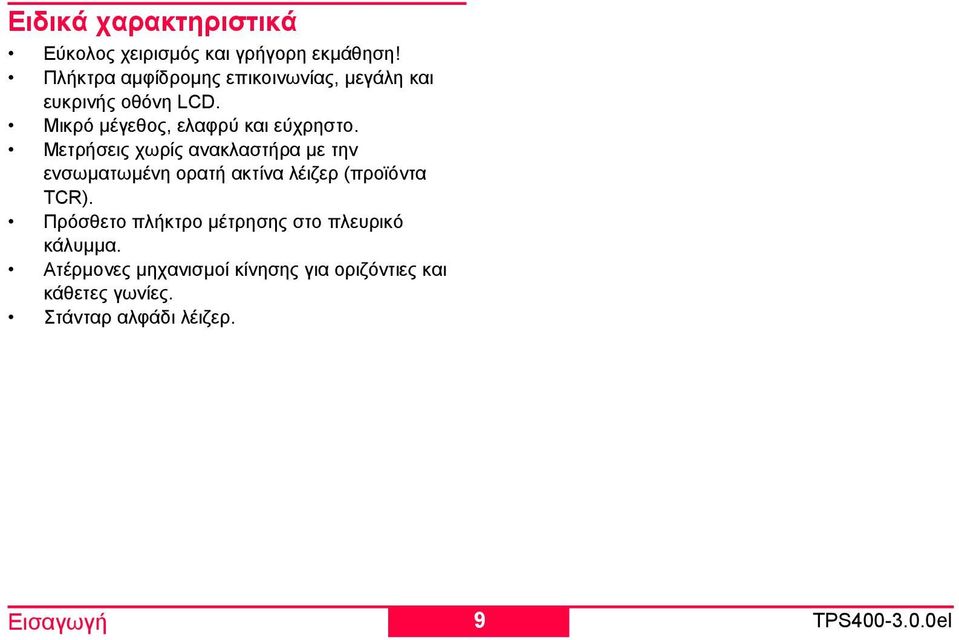

9 Ειδικά χαρακτηριστικά Εύκολος χειρισµός και γρήγορη εκµάθηση! Πλήκτρα αµφίδροµης επικοινωνίας, µεγάλη και ευκρινής οθόνη LCD. Μικρό µέγεθος, ελαφρύ και εύχρηστο. Μετρήσεις χωρίς ανακλαστήρα µε την ενσωµατωµένη ορατή ακτίνα λέιζερ (προϊόντα TCR). Πρόσθετο πλήκτρο µέτρησης στο πλευρικό κάλυµµα. Ατέρµονες µηχανισµοί κίνησης για οριζόντιες και κάθετες γωνίες. Στάνταρ αλφάδι λέιζερ. Εισαγωγή 9

10 Σηµαντικά εξαρτήµατα 1) Σκοπευτικός άξονας 2) Ενσωµατωµένος φωτεινός οδηγός EGL (προαιρετικά) 3) Μηχανισµός κατακόρυφης κίνησης 4) Μπαταρία 5) Βάση µπαταρίας για GEB111 6) Κάλυµµα µπαταρίας 7) Προσοφθάλµιο, σταυρόνηµα εστίασης 8) ακτύλιος εστίασης τηλεσκοπικού ειδώλου 9) Αποσπώµενη λαβή µεταφοράς µε βίδες στήριξης 10) Σειριακή διασύνδεση RS232 11) Τρικόχλιο 12) Αντικειµενικός φακός µε ενσωµατωµένο σύστηµα Ηλεκτρονικής Μέτρησης Απόστασης (EDM), έξοδος ακτίνας 13) Οθόνη 14) Πληκτρολόγιο 15) Σφαιρική αεροστάθµη 16) Πλήκτρο On/Off 17) Πλήκτρο µέτρησης 18) Μηχανισµός οριζόντιας κίνησης TC400Z2 10 Εισαγωγή

11 Τεχνικοί όροι και συντµήσεις TC400Z3 ZA = Σκοπευτικός άξονας / άξονας ευθυγράµµισης Τηλεσκοπικός άξονας = γραµµή από το σταυρόνηµα έως το κέντρο του στόχου. SA = Κατακόρυφος άξονας Άξονας κατακόρυφης περιστροφής του τηλεσκοπίου. KA = Άξονας κλίσης Άξονας οριζόντιας περιστροφής του τηλεσκοπίου. V = Κατακόρυφη γωνία / ζενιθιακή γωνία VK = Κατακόρυφος κύκλος Κωδικοποιηµένης κυκλικής διαίρεσης για τη µέτρηση της κατακόρυφης γωνίας. Hz = Οριζόντια διεύθυνση HK = Οριζόντιος κύκλος Κωδικοποιηµένης κυκλικής διαίρεσης για τη µέτρηση της οριζόντιας γωνίας. Εισαγωγή 11

12 Κλίση κατακόρυφου άξονα Γωνία µεταξύ του νηµατοβαριδίου και του κατακόρυφου άξονα. Τυχόν κλίση του κατακόρυφου άξονα δεν αποτελεί σφάλµα του οργάνου και δεν εξαλείφεται µε µέτρηση και στις δύο θέσεις τηλεσκοπίου. Τυχόν επίδραση στην οριζόντια διεύθυνση και ενδεχοµένως στην κατακόρυφη γωνία εξαλείφεται από τον αντισταθµιστή διπλού άξονα. Σφάλµα σκοπευτικού άξονα (οριζόντια ευθυγράµµιση) Το σφάλµα σκοπευτικού άξονα είναι η απόκλιση από τον κατακόρυφο άξονα µεταξύ του άξονα κλίσης και του σκοπευτικού άξονα. Μπορεί να εξαλειφτεί εάν πραγµατοποιηθεί µέτρηση και στις δύο θέσεις τηλεσκοπίου. V- είκτης (Σφάλµα κατακόρυφου δείκτη) Με οριζόντιο σκοπευτικό άξονα, η ένδειξη κατακόρυφου κύκλου πρέπει να είναι ακριβώς 90 (100 gon). Η απόκλιση από αυτές τις τιµές ονοµάζεται κατακόρυφος δείκτης (i). Νηµατοβαρίδιο / Αντισταθµιστής ιεύθυνση βαρύτητας. Ως αντισταθµιστής ορίζεται το νηµατοβαρίδιο στο εσωτερικό του οργάνου. Ζενίθ Σηµείο του νηµατοβαριδίου πάνω από τον παρατηρητή. 12 Εισαγωγή

13 Σταυρόνηµα Γυάλινη πλάκα στο εσωτερικό του τηλεσκοπίου µε σταυρόνηµα. TC400Z4 hr hi E0 N0 H0 E N H Ενδεικνυόµενη µετεωρολογικά διορθωµένη κεκλιµένη απόσταση µεταξύ του άξονα κλίσης του οργάνου και του κέντρου του πρίσµατος/κουκίδας λέιζερ (TCR). Ενδεικνυόµενη µετεωρολογικά διορθωµένη οριζόντια απόσταση. Υψοµετρική διαφορά µεταξύ του γεωδαιτικού σταθµού και του στοχοθετηµένου σηµείου. Ύψος ανακλαστήρα πάνω από το έδαφος Ύψος οργάνου πάνω από το έδαφος Συντεταγµένη θέσης γεωδαιτικού σταθµού (απόσταση προς ανατολή) Συντεταγµένη θέσης γεωδαιτικού σταθµού (απόσταση προς βορρά) Υψόµετρο γεωδαιτικού σταθµού Απόσταση στοχοθετηµένου σηµείου προς ανατολή Απόσταση στοχοθετηµένου σηµείου προς βορρά Υψόµετρο στοχοθετηµένου σηµείου Εισαγωγή 13

14 Εύρος εφαρµογών Το παρόν εγχειρίδιο χρήσης ισχύει για όλα τα όργανα της σειράς TPS400. Τα όργανα TC διαθέτουν EDM αόρατης υπέρυθρης ακτίνας, ενώ τα όργανα TCR διαθέτουν ορατή κόκκινη ακτίνα λέιζερ για µέτρηση χωρίς ανακλαστήρα. Οι ενότητες του εγχειριδίου που ισχύουν µόνο για τα όργανα TCR φέρουν σχετική επισήµανση. Πακέτο προγραµµάτων Η/Υ Leica Geo Office Tools (LGO- Tools) Το πακέτο προγραµµάτων LGO-Tools χρησιµοποιείται για τη µεταφορά δεδοµένων µεταξύ του γεωδαιτικού σταθµού και του Η/Υ. Περιλαµβάνει αρκετά βοηθητικά προγράµµατα για την υποστήριξη της χρήσης του οργάνου. Εγκατάσταση στον Η/Υ Το πρόγραµµα εγκατάστασης µπορείτε να το βρείτε στο συνοδευτικό CD-ROM. Πρέπει να έχετε υπόψη σας ότι το LGO-Tools µπορεί να εγκατασταθεί σε Η/Υ µε τα εξής λειτουργικά συστήµατα: MS Windows 98, 2000 ή XP. Πριν την εγκατάσταση της νέας έκδοσης, πρέπει πρώτα να απεγκαταστήσετε τυχόν προηγούµενες εκδόσεις του LGO-Tools από τον υπολογιστή σας. Για την εγκατάσταση, τρέξτε το πρόγραµµα "setup.exe" που βρίσκεται στον κατάλογο \LGO-Tools στο CD- 14 Εισαγωγή

15 ROM και ακολουθήστε τις σχετικές οδηγίες του προγράµµατος εγκατάστασης. Περιεχόµενα προγράµµατος Μετά την επιτυχή εγκατάσταση εµφανίζονται τα εξής προγράµµατα: Tools Data Exchange Manager Για τη µεταφορά δεδοµένων, που αφορούν σε συντεταγµένες, µετρήσεις, λίστες κωδικών και µορφές δεδοµένων µεταξύ του οργάνου και του Η/Υ. Coordinate Editor Εισαγωγή/εξαγωγή, δηµιουργία και επεξεργασία αρχείων συντεταγµένων. Codelist Manager Για τη δηµιουργία και την επεξεργασία λίστας κωδικών. Software Upload Για τη φόρτωση του λογισµικού του συστήµατος και του λογισµικού EDM. Προκειµένου η φόρτωση του λογισµικού EDM να πραγµατοποιείται χωρίς προβλήµατα, πρέπει να χρησιµοποιείται µόνο το λογισµικό LGO/LGO-Tools έκδοσης 3.0 ή µεταγενέστερης. Εάν δεν χρησιµοποιηθεί το σωστό λογισµικό φόρτωσης, το όργανο µπορεί να υποστεί µόνιµη βλάβη. Πριν διενεργήσετε Software Upload (φόρτωση λογισµικού), πρέπει πάντοτε να τοποθετείτε φορτισµένη µπαταρία στο όργανο. Format Manager Για µορφή µεταφοράς δεδοµένων καθορισµένη από το χρήστη. Configuration Manager Για Εισαγωγή/Εξαγωγή καθώς και για ρυθµίσεις του οργάνου καθορισµένες από το χρήστη. Για περισσότερες πληροφορίες σχετικά µε το LGO-Tools ανατρέξτε στη λεπτοµερή Online Βοήθεια. Εισαγωγή 15

16 Παροχή ισχύος Για να διασφαλίσετε τη σωστή λειτουργία του οργάνου, χρησιµοποιείτε µπαταρίες, φορτιστές και παρελκόµενα της Leica Geosystems ή παρελκόµενα που προτείνει η Leica Geosystems. Η τροφοδοσία του οργάνου µπορεί να είναι εσωτερική ή εξωτερική. Η εξωτερική µπαταρία συνδέεται στο όργανο µέσω ενός καλωδίου LEMO. Εσωτερική µπαταρία: Μία µπαταρία GEB111 ή GEB121. Εξωτερική µπαταρία: Μία µπαταρία GEB171 που συνδέεται µέσω καλωδίου. 1 GEB121 2 GEB111 3 Απλές µπαταρίες µε τον αντίστοιχο αντάπτορα GAD39 Το όργανο Leica Geosystems που διαθέτετε τροφοδοτείται µε επαναφορτιζόµενες µπαταρίες άµεσης τοποθέτησης. Για αυτό το προϊόν, συνιστάται η χρήση της βασικής µπαταρίας (GEB111) ή µπαταρίας Pro (GEB121). Προαιρετικά µπορούν να χρησιµοποιηθούν έξι απλές µπαταρίες µε τον αντίστοιχο αντάπτορα GAD39. Έξι απλές µπαταρίες (1,5 V έκαστη) παρέχουν 9 Volt. Το βολτόµετρο του οργάνου έχει σχεδιαστεί για τάση 6 Volt (GEB111/ GEB121). Η φόρτιση της µπαταρίας δεν εµφανίζεται σωστά όταν χρησιµοποιούνται απλές µπαταρίες. Χρησιµοποιείστε απλές µπαταρίες µε τον αντάπτορα σε περίπτωση έκτακτης ανάγκης. Το πλεονέκτηµα των απλών µπαταριών είναι ότι αποφορτίζονται αργά ακόµη και µετά από µεγάλες περιόδους. 16 Εισαγωγή

17 Χειρισµός του οργάνου Το πλήκτρο On/Off βρίσκεται στο πλευρικό κάλυµµα του οργάνου TPS400. Όλες οι οθόνες που απεικονίζονται αποτελούν παραδείγµατα. Είναι πιθανό οι εκδόσεις λογισµικού κάθε χώρας να παρουσιάζουν διαφορές σε σχέση µε τη βασική έκδοση. Πληκτρολόγιο 1) Εστίαση Πεδίο ενεργής µέτρησης. 2) Σύµβολα 3) Πλήκτρα σταθερών λειτουργιών Πλήκτρα στα οποία έχουν µόνιµα αντιστοιχιστεί συγκεκριµένες λειτουργίες. 4) Πλήκτρα πλοήγησης Ελέγχουν τη γραµµή δεδοµένων εισόδου στη λειτουργία Εισαγωγής και Επεξεργασίας ή τη γραµµή εστίασης. 5) Πλήκτρα λειτουργίας. Σε αυτά εκχωρούνται οι διάφορες λειτουργίες που εµφανίζονται στο κάτω µέρος της οθόνης. 6) Γραµµή πλήκτρων ανάκλησης Εµφανίζει λειτουργίες που µπορούν να ανακληθούν µε τα πλήκτρα λειτουργίας. TC400Z5 Χειρισµός του οργάνου 17

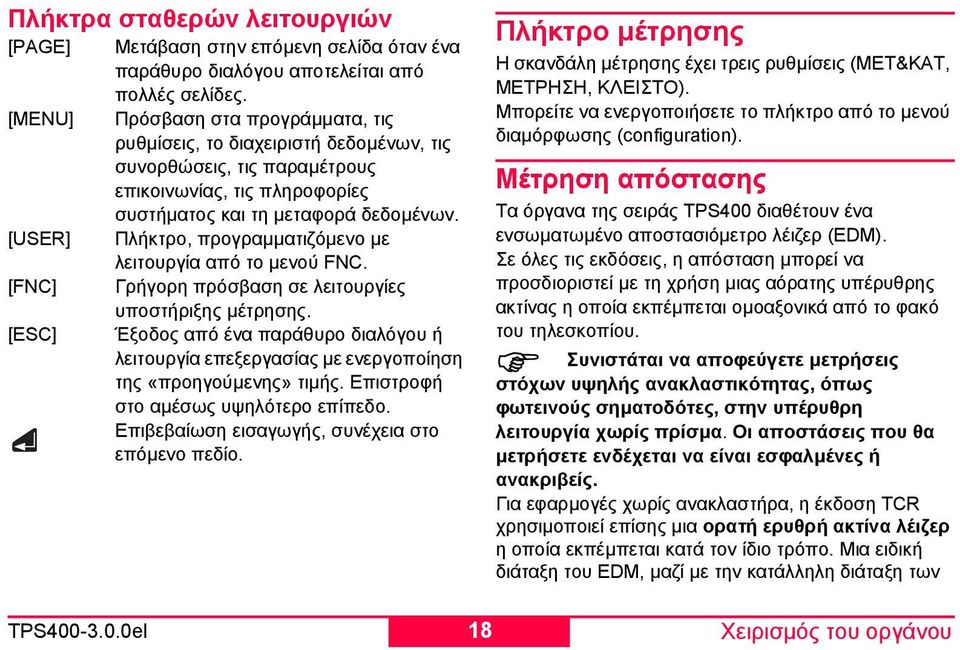

18 Πλήκτρα σταθερών λειτουργιών [PAGE] Μετάβαση στην επόµενη σελίδα όταν ένα παράθυρο διαλόγου αποτελείται από πολλές σελίδες. [MENU] Πρόσβαση στα προγράµµατα, τις ρυθµίσεις, το διαχειριστή δεδοµένων, τις συνορθώσεις, τις παραµέτρους επικοινωνίας, τις πληροφορίες συστήµατος και τη µεταφορά δεδοµένων. [USER] Πλήκτρο, προγραµµατιζόµενο µε λειτουργία από το µενού FNC. [FNC] Γρήγορη πρόσβαση σε λειτουργίες υποστήριξης µέτρησης. [ESC] Έξοδος από ένα παράθυρο διαλόγου ή λειτουργία επεξεργασίας µε ενεργοποίηση της «προηγούµενης» τιµής. Επιστροφή στο αµέσως υψηλότερο επίπεδο. Επιβεβαίωση εισαγωγής, συνέχεια στο επόµενο πεδίο. Πλήκτρο µέτρησης Η σκανδάλη µέτρησης έχει τρεις ρυθµίσεις (ΜΕΤ&ΚΑΤ, ΜΕΤΡΗΣΗ, ΚΛΕΙΣΤΟ). Μπορείτε να ενεργοποιήσετε το πλήκτρο από το µενού διαµόρφωσης (configuration). Μέτρηση απόστασης Τα όργανα της σειράς TPS400 διαθέτουν ένα ενσωµατωµένο αποστασιόµετρο λέιζερ (EDM). Σε όλες τις εκδόσεις, η απόσταση µπορεί να προσδιοριστεί µε τη χρήση µιας αόρατης υπέρυθρης ακτίνας η οποία εκπέµπεται οµοαξονικά από το φακό του τηλεσκοπίου. Συνιστάται να αποφεύγετε µετρήσεις στόχων υψηλής ανακλαστικότητας, όπως φωτεινούς σηµατοδότες, στην υπέρυθρη λειτουργία χωρίς πρίσµα. Οι αποστάσεις που θα µετρήσετε ενδέχεται να είναι εσφαλµένες ή ανακριβείς. Για εφαρµογές χωρίς ανακλαστήρα, η έκδοση TCR χρησιµοποιεί επίσης µια ορατή ερυθρή ακτίνα λέιζερ η οποία εκπέµπεται κατά τον ίδιο τρόπο. Μια ειδική διάταξη του EDM, µαζί µε την κατάλληλη διάταξη των 18 Χειρισµός του οργάνου

19 δεσµών των ακτίνων, καθιστά εφικτή την εµβέλεια άνω των πέντε χιλιοµέτρων µε βασικά πρίσµατα. Μπορούν επίσης να χρησιµοποιηθούν miniprism, ανακλαστήρες 360 και ταινίες ανακλαστήρων, και η µέτρηση µπορεί επίσης να πραγµατοποιηθεί χωρίς ανακλαστήρα. Μόλις ενεργοποιηθεί η µέτρηση απόστασης, το EDM πραγµατοποιεί µέτρηση µέχρι το αντικείµενο στο οποίο προσπίπτει η δέσµη της ακτίνας τη συγκεκριµένη στιγµή. Εάν για παράδειγµα άνθρωποι, ζώα, κλαδιά που κουνιούνται από τον αέρα κ.λπ., περάσουν από την ακτίνα λέιζερ ενώ πραγµατοποιείται µια µέτρηση, ένα τµήµα της ακτίνας λέιζερ ανακλάται και ενδέχεται να οδηγήσει σε εσφαλµένες τιµές απόστασης. Φροντίστε ώστε η ακτίνα µέτρησης να µη διακόπτεται όταν πραγµατοποιείτε µετρήσεις χωρίς ανακλαστήρα ή µε ανακλαστικά φύλλα. Οι µετρήσεις σε ανακλαστήρες πρίσµατος παρουσιάζουν πρόβληµα µόνο εάν κάποιο αντικείµενο διακόψει την ακτίνα µέτρησης σε απόσταση 0 έως 30 m, εφόσον η απόσταση που πρέπει να µετρήσετε είναι µεγαλύτερη από 300 m. Πρακτικά, επειδή ο χρόνος µέτρησης είναι πολύ σύντοµος, ο χρήστης είναι πάντοτε σε θέση να βρει έναν τρόπο να αποφύγει τις συνθήκες που δηµιουργούν προβλήµατα στις µετρήσεις. Εσφαλµένο αποτέλεσµα Σωστό αποτέλεσµα TC400Z6 TC400Z7 Χειρισµός του οργάνου 19

20 Χωρίς ανακλαστήρα Βεβαιωθείτε ότι η ακτίνα λέιζερ δεν ανακλάται σε κανένα αντικείµενο που βρίσκεται κοντά στο σκοπευτικό άξονα (π.χ. αντικείµενα υψηλής ανακλαστικότητας). Μόλις ενεργοποιηθεί η µέτρηση απόστασης, το EDM πραγµατοποιεί µέτρηση µέχρι το αντικείµενο στο οποίο προσπίπτει η δέσµη της ακτίνας τη συγκεκριµένη στιγµή. Σε περίπτωση προσωρινού εµποδίου (π.χ. διερχόµενου οχήµατος, δυνατής βροχής, οµίχλης ή χιονιού), το EDM µπορεί να µετρήσει την απόσταση µέχρι το εµπόδιο. Κατά τη µέτρηση µεγαλύτερων αποστάσεων, οποιαδήποτε απόκλιση της ερυθρής ακτίνας λέιζερ από το σκοπευτικό άξονα µπορεί να οδηγήσει σε λιγότερο ακριβείς µετρήσεις. Αυτό οφείλεται στο γεγονός ότι η ακτίνα λέιζερ µπορεί να µην ανακλαστεί από το σηµείο στο οποίο σκοπεύει το σταυρόνηµα. Κατά συνέπεια, συνιστάται να επαληθεύετε ότι η ακτίνα λέιζερ R έχει ευθυγραµµιστεί σωστά µε το σκοπευτικό άξονα του τηλεσκοπίου (ανατρέξτε στην ενότητα "Έλεγχος και ρύθµιση"). Μη µετράτε τον ίδιο στόχο µε δύο όργανα ταυτόχρονα. Ερυθρό λέιζερ σε πρίσµατα Οι µετρήσεις ακριβείας σε πρίσµατα πρέπει να πραγµατοποιούνται µε το βασικό πρόγραµµα (λειτουργία υπερύθρων). Ερυθρό λέιζερ σε ταινία ανακλαστήρα Η ορατή ερυθρή ακτίνα λέιζερ µπορεί να χρησιµοποιηθεί επίσης για τη µέτρηση σε ανακλαστικά φύλλα. Προκειµένου να διασφαλιστεί η ακρίβεια, η ερυθρή ακτίνα λέιζερ πρέπει να είναι κάθετη ως προς την ταινία ανακλαστήρα και να έχει ρυθµιστεί σωστά (ανατρέξτε στην ενότητα "Έλεγχος και ρύθµιση"). Βεβαιωθείτε ότι η προσθετική σταθερά εµπίπτει στον επιλεγµένο στόχο (ανακλαστήρας). 20 Χειρισµός του οργάνου

21 Πλήκτρα ανάκλησης TC400Z8 Κάτω από τα πλήκτρα ανάκλησης παρατίθεται ένα σύνολο εντολών και λειτουργιών στο κάτω µέρος της οθόνης. Μπορείτε να τις ενεργοποιήσετε µε τα αντίστοιχα πλήκτρα λειτουργίας. Η διαθεσιµότητα κάθε λειτουργίας εξαρτάται από τις εκάστοτε ενεργές εφαρµογές / λειτουργίες. Γενικά πλήκτρα ανάκλησης: [ΜΕΤ&ΚΑΤ] Εκκίνηση µέτρησης αποστάσεων και γωνιών και αποθήκευση των τιµών µέτρησης. [ΜΕΤΡΗΣΗ] Εκκίνηση µέτρησης αποστάσεων και γωνιών χωρίς αποθήκευση των τιµών µέτρησης. [ΚΑΤ/ΦΗ] Αποθήκευση των τιµών που εµφανίζονται στην οθόνη. [ENTER] ιαγραφή τρέχουσας τιµής στην οθόνη και ετοιµότητα για εισαγωγή νέας τιµής. [ENH] Ενεργοποίηση της επιλογής εισαγωγής συντεταγµένων. [ΛΙΣΤΑ] Εµφάνιση της λίστας διαθέσιµων σηµείων. [ΕΥΡΕΣΗ] Εκκίνηση της αναζήτησης του σηµείου που έχει εισαχθεί. [EDM] Εµφάνιση των ρυθµίσεων EDM. [IR/RL] Εναλλαγή µεταξύ µέτρησης µε υπέρυθρο λέιζερ και µέτρησης χωρίς ανακλαστήρα. [ΠΡΟΗΓ] Επιστροφή στο τελευταίο ενεργό παράθυρο διαλόγου. [ΕΠΟΜΕΝΟ]Συνέχεια στο επόµενο παράθυρο διαλόγου. Χειρισµός του οργάνου 21

22 [OK] Επιστροφή στο ανώτατο επίπεδο πλήκτρου ανάκλησης. Προς το επόµενο επίπεδο πλήκτρου ανάκλησης. Ορισµός του µηνύµατος ή του παραθύρου διαλόγου που εµφανίζεται στην οθόνη και έξοδος από το παράθυρο διαλόγου. Για περισσότερες πληροφορίες σχετικά µε τα πλήκτρα για κάθε µενού / εφαρµογή, ανατρέξτε στην αντίστοιχη ενότητα. 22 Χειρισµός του οργάνου

23 Σύµβολα Ανάλογα µε την έκδοση του λογισµικού, στην οθόνη εµφανίζονται διαφορετικά σύµβολα τα οποία υποδεικνύουν µια συγκεκριµένη κατάσταση λειτουργίας. Το διπλό βέλος υποδεικνύει πεδία επιλογών. Με τα πλήκτρα πλοήγησης, µπορείτε να επιλέξετε την επιθυµητή παράµετρο. Έξοδος από µια επιλογή µε το πλήκτρο enter ή τα πλήκτρα πλοήγησης. Ένδειξη ότι είναι διαθέσιµες πολλές σελίδες, τις οποίες µπορείτε να επιλέξετε µε το πλήκτρο [PAGE]. Ένδειξη της θέσης I ή II του τηλεσκοπίου. Ένδειξη ότι το Hz έχει οριστεί ως "µέτρηση αριστερής γωνίας" (αριστερόστροφα). Σύµβολο κατάστασης "Τύπος EDM" EDM υπέρυθρης ακτίνας (αόρατη ακτίνα) για µέτρηση σε πρίσµατα ή στόχους ανάκλασης. EDM χωρίς ανακλαστήρα (ορατή ακτίνα) για µετρήσεις σε όλους τους στόχους. Σύµβολο κατάστασης "Ισχύς µπαταρίας" Το σύµβολο της µπαταρίας υποδεικνύει την υπολειπόµενη ισχύ της µπαταρίας (στο παράδειγµα απεικονίζεται φορτισµένη κατά 75%). Σύµβολο κατάστασης "Αντισταθµιστή" Ο αντισταθµιστής βρίσκεται σε λειτουργία. Ο αντισταθµιστής βρίσκεται εκτός λειτουργίας. Σύµβολο κατάστασης "Μετατόπιση"! Η µετατόπιση είναι ενεργοποιηµένη. Χειρισµός του οργάνου 23

24 οµή µενού [MENU] > [PAGE] - Επιβεβαίωση επιλογής µενού. Μετάβαση στην επόµενη σελίδα. Ανάλογα µε την παρέµβαση του χρήστη, η σειρά και η διάταξη των στοιχείων του µενού µπορεί να διαφέρουν. προστασία PIN TC400Z9 TC400Z10 24 Χειρισµός του οργάνου

25 Προετοιµασία µέτρησης / Εγκατάσταση Άνοιγµα συσκευασίας Αφαιρέστε το TPS400 από το βαλιτσάκι µεταφοράς και ελέγξτε εάν υπάρχουν όλα τα εξαρτήµατα: Kurzanleitung TC300 jkm kdkjodkolmdlkomömlkok klkoklkodklkdiük9 ojokokokdo TC400Z11 1) Καλώδιο δεδοµένων (προαιρετικά) 2) Ζενιθιακό προσοφθάλµιο ή προσοφθάλµιο για κατακόρυφες γωνίες (προαιρετικά) 3) Αντίβαρο προσοφθάλµιου για κατακόρυφες γωνίες (προαιρετικά) 4) Αφαιρούµενο τρικόχλιο (προαιρετικά) 5) Φορτιστής µπαταρίας και πρόσθετα εξαρτήµατα (προαιρετικά) 6) ύο κλειδιά Allen, πείροι προσαρµογής 7) Μπαταρία GEB111 (προαιρετικά) 8) Φίλτρο ηλίου (προαιρετικά) 9) Μπαταρία GEB121 (προαιρετικά) 10) Μετασχηµατιστής ρεύµατος για το φορτιστή της µπαταρίας (προαιρετικά) 11) Βραχίονας στήριξης GHT 196 για τον υψοµετρητή του οργάνου (προαιρετικά) 12) Υψοµετρητής οργάνου GHM 007 (προαιρετικά) 13) Ράβδος mini πρίσµατος (προαιρετικά) 14) Γεωδαιτικός σταθµός 15) Mini πρίσµα + θήκη (προαιρετικά) 16) Mini πλάκα στόχευσης (µόνο για όργανα TCR) 17) Εγχειρίδιο χρήσης 18) Προστατευτικό κάλυµµα / σκίαστρο φακού 19) Άκρο για το mini πρίσµα (προαιρετικά) Προετοιµασία µέτρησης / Εγκατάσταση 25

26 Τοποθέτηση / αντικατάσταση µπαταρίας 3. Τοποθετήστε την µπαταρία στη θήκη της. TC400Z14 1. Αφαιρέστε τη θήκη της µπαταρίας. 2. Αφαιρέστε την µπαταρία. TC400Z12 TC400Z13 4. Τοποθετήστε τη θήκη της µπαταρίας στο όργανο. TC400Z15 Τοποθετήστε την µπαταρία σωστά (προσέξτε τις ενδείξεις των πόλων στην εσωτερική επιφάνεια της θήκης της µπαταρίας). Ελέγξτε και τοποθετήστε τη θήκη στη θέση της µε τη σωστή πλευρά. Για τη φόρτιση της µπαταρίας, ανατρέξτε στην ενότητα "Φόρτιση µπαταριών". Για τον τύπο της µπαταρίας, ανατρέξτε στην ενότητα "Τεχνικά χαρακτηριστικά". 26 Προετοιµασία µέτρησης / Εγκατάσταση

27 Όταν χρησιµοποιείτε την µπαταρία GEB121, αφαιρέστε τον αποστάτη για την GEB111 από το χώρο της µπαταρίας. Πρώτη χρήση/φόρτιση Οι µπαταρίες πρέπει να φορτιστούν πριν χρησιµοποιηθούν για πρώτη φορά, καθώς παραδίδονται µε το ελάχιστο δυνατό φορτίο. Για τις καινούργιες µπαταρίες ή τις µπαταρίες που έχουν αποθηκευτεί για µεγάλο χρονικό διάστηµα (> τρεις µήνες), καλό είναι να πραγµατοποιηθούν 2-5 κύκλοι φόρτισης/αποφόρτισης. Τα επιτρεπτά όρια θερµοκρασίας για τη φόρτιση κυµαίνονται από 0 C έως +35 C / +32 F έως +95 F. Για ιδανική φόρτιση, συνιστάται ένα χαµηλό εύρος θερµοκρασίας περιβάλλοντος, από +10 C έως +20 C / +50 F έως +68 F. Λειτουργία/Αποφόρτιση Η θερµοκρασία λειτουργίας των µπαταριών κυµαίνεται από -20 C έως +55 C / -4 F έως +131 F. Οι χαµηλές θερµοκρασίες λειτουργίας µειώνουν την ισχύ των µπαταριών, ενώ οι πολύ υψηλές θερµοκρασίες λειτουργίας µειώνουν τη διάρκεια ζωής των µπαταριών. Εξωτερική τροφοδοσία για το γεωδαιτικό σταθµό Προκειµένου να πληρούνται οι προϋποθέσεις ηλεκτροµαγνητικής συµβατότητας κατά την τροφοδοσία του TPS400 από εξωτερική πηγή παροχής ισχύος, το κεντρικό τµήµα του καλωδίου τροφοδοσίας πρέπει να αποτελείται από φερρίτη. Το βύσµα Lemo µε κεντρικό τµήµα φερρίτη πρέπει να είναι πάντοτε συνδεδεµένο στην πλευρά του οργάνου. TC400Z16 Τα καλώδια που παρέχονται µαζί µε το όργανο διαθέτουν κεντρικό τµήµα φερρίτη ως στάνταρ. Εάν χρησιµοποιείτε παλαιότερα καλώδια χωρίς κεντρικό τµήµα φερρίτη, είναι απαραίτητο να τοποθετήσετε κεντρικό τµήµα φερρίτη στο καλώδιο. Προετοιµασία µέτρησης / Εγκατάσταση 27

28 Εάν χρειάζεστε πρόσθετα κεντρικά τµήµατα φερρίτη, απευθυνθείτε στην τοπική αντιπροσωπεία Leica Geosystems. Ο αριθµός ανταλλακτικού του κεντρικού τµήµατος φερρίτη είναι Τοποθέτηση του τρίποδα TC400Z17 Για τη συναρµολόγηση, ανοίξτε ένα κεντρικό τµήµα φερρίτη και συνδέστε γύρω από το καλώδιο τροφοδοσίας, σε απόσταση περίπου 2 cm από το βύσµα Lemo, πριν χρησιµοποιήσετε το καλώδιο τροφοδοσίας στο όργανο TPS400 για πρώτη φορά. TC400Z18 28 Προετοιµασία µέτρησης / Εγκατάσταση

29 1. Λασκάρετε τις βίδες σύσφιξης στα πόδια του τρίποδα, τραβήξτε τα έως το επιθυµητό µήκος και σφίξτε τις βίδες σύσφιξης. 2. Προκειµένου να επιτευχθεί σταθερότητα, πιέστε σταθερά τα πόδια του τρίποδα στο έδαφος. Όταν πιέζετε τα πόδια στο έδαφος, πρέπει να ασκείτε πίεση σε όλο το µήκος των ποδιών. TC400Z19 Όταν στήνετε τον τρίποδα, η πλάκα του τρίποδα πρέπει να βρίσκεται σε οριζόντια θέση. Μπορείτε να διορθώσετε ελαφρώς την κλίση από τις βίδες στο τρικόχλιο. Μπορείτε να κάνετε µεγαλύτερες διορθώσεις από τα πόδια του τρίποδα. Όταν χρησιµοποιείτε το τρικόχλιο µε οπτικό αλφάδι, δεν µπορείτε να χρησιµοποιήσετε το αλφάδι λέιζερ. TC400Z20 Προσεκτική χρήση του τρίποδα Βεβαιωθείτε ότι όλες οι βίδες εφαρµόζουν σωστά. Κατά τη µεταφορά του οργάνου, χρησιµοποιείτε πάντοτε το συνοδευτικό βαλιτσάκι. Χρησιµοποιείτε τον τρίποδα µόνο για εργασίες τοπογράφησης. Προετοιµασία µέτρησης / Εγκατάσταση 29

30 Εγκατάσταση οργάνου Περιγραφή Σε αυτή την ενότητα περιγράφεται η διαδικασία εγκατάστασης του οργάνου σε ένα σηµαδεµένο σηµείο στο έδαφος χρησιµοποιώντας το αλφάδι λέιζερ. Υπάρχει ωστόσο η δυνατότητα να εγκαταστήσετε το όργανο χωρίς να χρειάζεται σηµαδεµένο σηµείο στο έδαφος. Σηµαντικές λειτουργίες: Συνιστάται να προστατεύετε πάντοτε το όργανο από την άµεση έκθεση στο φως του ήλιου και από τις διακυµάνσεις θερµοκρασίας του περιβάλλοντος χώρου. Το αλφάδι λέιζερ που περιγράφεται σε αυτή την ενότητα είναι ενσωµατωµένο στον κατακόρυφο άξονα του οργάνου. Προβάλλει µια κόκκινη κουκκίδα στο έδαφος, διευκολύνοντας σηµαντικά το κεντράρισµα του οργάνου. Το αλφάδι λέιζερ δεν µπορεί να χρησιµοποιηθεί σε συνδυασµό µε τρικόχλιο που φέρει οπτικό αλφάδι. 30 Προετοιµασία µέτρησης / Εγκατάσταση

31 Εγκατάσταση βήµα προς βήµα TC400Z21 1. Ανοίξτε τα σκέλη του τρίποδα ώστε να στήσετε το όργανο στο ύψος που σας εξυπηρετεί. Τοποθετήστε τον τρίποδα επάνω από το σηµαδεµένο σηµείο στο έδαφος, φροντίζοντας να τον κεντράρετε κατά το δυνατόν καλύτερα. 2. Στερεώστε το τρικόχλιο και το όργανο στον τρίποδα. 3. Θέστε σε λειτουργία το όργανο και ενεργοποιήστε το αλφάδι λέιζερ και την ηλεκτρονική αεροστάθµη πιέζοντας [FNC] > [Οριζοντίωση/Κεντράρισµα]. 4. Μετακινήστε τα σκέλη του τρίποδα (1) και χρησιµοποιήστε τις βίδες του τρικόχλιου (6) για να κεντράρετε το αλφάδι (4) επάνω από το σηµείο στο έδαφος. 5. Ρυθµίστε τα σκέλη του τρίποδα για να οριζοντιώσετε τη σφαιρική αεροστάθµη (7). 6. Χρησιµοποιώντας την ηλεκτρονική αεροστάθµη, περιστρέψτε τις βίδες του τρικόχλιου (6) για να οριζοντιώσετε µε ακρίβεια το όργανο. Ανατρέξτε στην ενότητα "Οριζοντίωση µε την ηλεκτρονική αεροστάθµη βήµα προς βήµα" για περισσότερες πληροφορίες. 7. Κεντράρετε το όργανο ακριβώς επάνω από το σηµείο στο έδαφος (4) µετατοπίζοντας το τρικόχλιο στην πλάκα του τρίποδα (2). 8. Επαναλάβετε τα βήµατα 6. και 7. µέχρι να επιτευχθεί η ακρίβεια που επιθυµείτε. Προετοιµασία µέτρησης / Εγκατάσταση 31

32 Οριζοντίωση µε την ηλεκτρονική αεροστάθµη βήµα προς βήµα Μπορείτε να χρησιµοποιήσετε την ηλεκτρονική αεροστάθµη για να οριζοντιώσετε µε ακρίβεια το όργανο χρησιµοποιώντας τις βίδες του τρικόχλιου. 1. Θέστε σε λειτουργία το όργανο και ενεργοποιήστε την ηλεκτρονική αεροστάθµη πιέζοντας [FNC] > [Οριζοντίωση/Κεντράρισµα]. 2. Κεντράρετε τη σφαιρική αεροστάθµη κατά προσέγγιση, περιστρέφοντας τις βίδες του τρικόχλιου. Η φυσαλίδα της ηλεκτρονικής αεροστάθµης και τα βέλη για τη φορά περιστροφής των βιδών εµφανίζονται µόνο όταν η κλίση του οργάνου βρίσκεται εντός ενός συγκεκριµένου εύρους οριζοντίωσης. 3. Θέστε το όργανο σε λειτουργία έως ότου είναι παράλληλο µε τις δύο βίδες. 4. Κεντράρετε την ηλεκτρονική αεροστάθµη αυτού του άξονα, περιστρέφοντας τις δύο βίδες. Τα βέλη δείχνουν τη φορά περιστροφής των βιδών. Όταν η ηλεκτρονική αεροστάθµη κεντραριστεί, τα βέλη αντικαθίστανται από σύµβολα. 5. Κεντράρετε την ηλεκτρονική αεροστάθµη για το δεύτερο άξονα, περιστρέφοντας την τελευταία βίδα. Ένα βέλος δείχνει τη φορά περιστροφής της βίδας. Όταν η ηλεκτρονική αεροστάθµη κεντραριστεί, το βέλος αντικαθίσταται από ένα σύµβολο. 32 Προετοιµασία µέτρησης / Εγκατάσταση

33 Όταν η ηλεκτρονική αεροστάθµη έχει κεντραριστεί και εµφανιστούν τρία σύµβολα, το όργανο είναι τέλεια οριζοντιωµένο. 6. Για αποδοχή πατήστε OK. Ένταση λέιζερ Αλλαγή της έντασης λέιζερ Λόγω εξωτερικών παραγόντων και µορφολογίας της επιφάνειας, ενδέχεται να χρειαστεί ρύθµιση της έντασης του λέιζερ. Η ρύθµιση του λέιζερ είναι εφικτή σε διαβαθµίσεις του 25%. TC400Z22 Υποδείξεις για την τοποθέτηση TC400Z23 Τοποθέτηση επάνω από σωλήνες ή κοιλώµατα Σε ορισµένες περιπτώσεις, η κουκκίδα λέιζερ δεν είναι ορατή (π.χ. επάνω από σωλήνες). Σε αυτή την περίπτωση, η κουκκίδα λέιζερ µπορεί να γίνει ορατή χρησιµοποιώντας µια διάφανη πλάκα έτσι, ώστε η κουκκίδα λέιζερ να µπορεί να ευθυγραµµιστεί εύκολα µε το κέντρο του σωλήνα. Προετοιµασία µέτρησης / Εγκατάσταση 33

34 Λειτουργία εισαγωγής - µέθοδος 1 Στη λειτουργία εισαγωγής, εισάγετε κείµενο ή αριθµητικούς χαρακτήρες. TC400Z24 [ΕΙΣΑΓΩΓΗ] 1. ιαγραφή εισαγωγής, εµφάνιση αριθµητικών/αλφαριθµητικών πλήκτρων ανάκλησης. Ο κέρσορας δείχνει ότι το όργανο είναι έτοιµο για εισαγωγή δεδοµένων Επιλογή εύρους χαρακτήρων / εύρους αριθµών. [>>>] Πρόσθετοι χαρακτήρες / αριθµοί Επιλογή του επιθυµητού χαρακτήρα. Ο χαρακτήρας µετατίθεται στα αριστερά. 4. Επιβεβαίωση εισαγωγής. [ESC] ιαγραφή εισαγωγής και επαναφορά της προηγούµενης τιµής. Λειτουργία εισαγωγής - µέθοδος 2 Στη λειτουργία εισαγωγής, εισάγετε κείµενο ή αριθµητικούς χαρακτήρες. PtId: F F2 *ABC DEFG HIJK LMNO F3 PQRS TUVW XYZ_.$! F4 %*/ TC400Z25 [ΕΙΣΑΓΩΓΗ] 1.Στην οθόνη εµφανίζεται όλο το εύρος των διαθέσιµων χαρακτήρων Επιλογή εύρους χαρακτήρων / εύρους αριθµών. Συνεχίστε µε τα βήµατα 3 και 4 από τη µέθοδο 1. PtId: *ABC DEFG HIJK LMNO F1 F2 F3 F4 Η µέθοδος που θέλετε να χρησιµοποιήσετε µπορεί να επιλεγεί στις ρυθµίσεις. 34 Προετοιµασία µέτρησης / Εγκατάσταση

35 Λειτουργία επεξεργασίας Μπορείτε να αλλάξετε τους τρέχοντες χαρακτήρες από τη λειτουργία επεξεργασίας. Info4: PREP Info4: PROP TC400Z26 1. Έναρξη λειτουργίας επεξεργασίας. Η κάθετη γραµµή επεξεργασίας βρίσκεται στο ίδιο επίπεδο δεξιά. Η γραµµή επεξεργασίας βρίσκεται στο ίδιο επίπεδο αριστερά. [ESC] Αναίρεση της αλλαγής και επαναφορά της προηγούµενης τιµής. ιαγραφή χαρακτήρων 1. Τοποθέτηση του κέρσορα στο χαρακτήρα που θα διαγραφεί. 2. Πατώντας το πλήκτρο πλοήγησης ο χαρακτήρας διαγράφεται. 3. Επιβεβαίωση εισαγωγής. [ESC] Αναίρεση της αλλαγής και επαναφορά της προηγούµενης τιµής Επιλογή εύρους χαρακτήρων / εύρους αριθµών. [>>>] Πρόσθετοι χαρακτήρες / αριθµοί Αντικατάσταση τρεχόντων χαρακτήρων. 4. Επιβεβαίωση εισαγωγής. Προετοιµασία µέτρησης / Εγκατάσταση 35

36 Εισαγωγή χαρακτήρων Εάν παραλειφθεί κάποιος χαρακτήρας (π.χ. -15 αντί - 125) µπορείτε να τον εισάγετε αργότερα. TC400Z27 1. Τοποθέτηση του κέρσορα στο "1". 2. Εισαγωγή κενού χαρακτήρα δεξιά του "1" Επιλογή εύρους χαρακτήρων / εύρους αριθµών. 4. Επιλογή του σχετικού χαρακτήρα. 5. Επιβεβαίωση εισαγωγής. 36 Προετοιµασία µέτρησης / Εγκατάσταση

37 Αριθµητική και αλφαριθµητική εισαγωγή Η εισαγωγή πραγµατοποιείται µε τη γραµµή πλήκτρων ανάκλησης και τα πλήκτρα στα οποία έχουν εκχωρηθεί οι λειτουργίες. Τοποθετήστε το δείκτη στο σχετικό πεδίο. [ΕΙΣΑΓΩΓΗ] 1.Κλήση του διαλόγου εισαγωγής Επιλογή εύρους χαρακτήρων / εύρους αριθµών. [>>>] Πρόσθετοι χαρακτήρες / αριθµοί. 3. Επιβεβαίωση εισαγωγής. Η επιλογή περιορίζεται στα αποδεκτά για την εισαγωγή ψηφία, τα οποία λόγω των χαρακτηριστικών εµφάνισής τους εµπίπτουν σε ένα συγκεκριµένο εύρος (π.χ οι γωνίες εµφανίζονται σε µοίρες). Αριθµητική εισαγωγή Αλφαριθµητική εισαγωγή TC400Z28 TC400Z29 Προετοιµασία µέτρησης / Εγκατάσταση 37

38 Σετ χαρακτήρων Η λειτουργία εισαγωγής περιλαµβάνει τους παρακάτω χαρακτήρες για αριθµητική και αλφαριθµητική εισαγωγή. " + " " - " ". " " 0-9 " Αριθµητικοί (ASCII 43) " " (ASCII 45) "! " (ASCII 46) " # " (ASCII 48-57) " $ " " % " " & " " ( " " ) " " * " " + " ", " " - " ". " " / " " : " " < " " = " " > " "? " " " A - Z" " _ " " " Αλφαριθµητικοί (ASCII 32) [space] (ASCII 33) (ASCII 35) (ASCII 36) (ASCII 37) (ASCII 38) (ASCII 40) (ASCII 41) (ASCII 42) (ASCII 43) (ASCII 44) (ASCII 45) (ASCII 46) (ASCII 47) (ASCII 58) (ASCII 60) (ASCII 61) (ASCII 62) (ASCII 63) (ASCII 64) (ASCII ) (ASCII 95) [Underscore] (ASCII 96) O χαρακτήρας "*" µπορεί να χρησιµοποιηθεί σε πεδία δεδοµένων στα οποία γίνεται αναζήτηση ονοµασιών ή κωδικών σηµείου. Πρόσηµα +/- Στο σύνολο αλφαριθµητικών χαρακτήρων, τα πρόσηµα "+" και "-" θεωρούνται κανονικοί αλφαριθµητικοί χαρακτήρες χωρίς µαθηµατική λειτουργία. Πρόσθετοι χαρακτήρες * Θέση αναπλήρωσης χαρακτήρων κατά την αναζήτηση σηµείων µέσω Wildcard (βλ. "Αναζήτηση µέσω Wildcard"). "+" / "-" Εµφανίζεται µόνο µπροστά από τα δεδοµένα εισαγωγής. Στη λειτουργία επεξεργασίας, η θέση του δεκαδικού σηµείου δεν µπορεί να αλλάξει. Το δεκαδικό σηµείο παρακάµπτεται. 38 Προετοιµασία µέτρησης / Εγκατάσταση

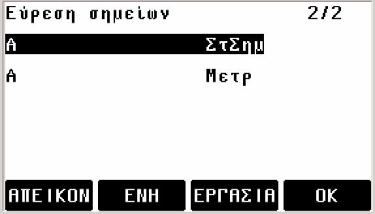

39 Αναζήτηση σηµείων Η αναζήτηση σηµείων (Point search) είναι µια λειτουργία που χρησιµοποιείται από όλες τις εφαρµογές για την αναζήτηση π.χ. σταθερών σηµείων ή σηµείων µέτρησης που έχουν αποθηκευτεί στο όργανο. Ο χρήστης έχει τη δυνατότητα να περιορίσει την αναζήτηση σηµείων σε µια συγκεκριµένη εργασία ή σε όλα τα αποθηκευµένα δεδοµένα. Η διαδικασία αναζήτησης βρίσκει πάντοτε πρώτα τα σταθερά και ύστερα τα σηµεία µέτρησης που πληρούν τα ίδια κριτήρια. Εάν αρκετά σηµεία πληρούν τα κριτήρια αναζήτησης, τα σηµεία ταξινοµούνται χρονολογικά. Το όργανο βρίσκει πρώτα το πλέον πρόσφατο σταθερό σηµείο. Άµεση αναζήτηση Εάν εισάγετε την ονοµασία ενός σηµείου (π.χ. "P13"), εµφανίζονται όλα τα σηµεία µε αυτή την ονοµασία. [ΑΠΕΙΚΟΝ] [ENH] [OK] [ΕΡΓΑΣΙΑ] TC400Z31 Εµφάνιση των συντεταγµένων του επιλεγµένου σηµείου. Για την εισαγωγή των συντεταγµένων µέσω πληκτρολογίου. Επιβεβαίωση του επιλεγµένου σηµείου. Για την επιλογή διαφορετικής εργασίας. TC400Z30 Προετοιµασία µέτρησης / Εγκατάσταση 39

40 Αναζήτηση µέσω Wildcard Η αναζήτηση µέσω Wildcard εµφανίζονται στην οθόνη µε έναν αστερίσκο "*". Ο αστερίσκος αποτελεί θέση αναπλήρωσης για οποιαδήποτε σειρά χαρακτήρων. Οι χαρακτήρες αναπλήρωσης χρησιµοποιούνται πάντοτε εάν δεν είναι γνωστή ολόκληρη η ονοµασία του σηµείου, ή εάν πρόκειται να αναζητηθεί µια σειρά σηµείων. A* Εντοπισµός όλων των σηµείων οποιουδήποτε µήκους που αρχίζουν από "A" (π.χ.: A9, A15, ABCD). *1 Εντοπισµός όλων των σηµείων οποιουδήποτε µήκους µε δεύτερο χαρακτήρα το "1" (π.χ.: A1, B12, A1C). A*1 Εντοπισµός όλων των σηµείων οποιουδήποτε µήκους µε πρώτο χαρακτήρα το "A" και τρίτο χαρακτήρα το "1". (π.χ.: AB1, AA100, AS15). TC400Z32 Εκκίνηση αναζήτησης σηµείων. Παραδείγµατα: * Εντοπισµός όλων των σηµείων οποιουδήποτε µήκους. A Εντοπισµός όλων των σηµείων µε ακριβή ονοµασία "Α". 40 Προετοιµασία µέτρησης / Εγκατάσταση

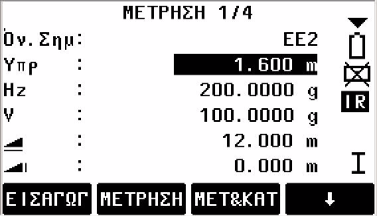

41 Μέτρηση Μόλις ενεργοποιηθεί και τοποθετηθεί σωστά, ο γεωδαιτικός σταθµός είναι έτοιµος για µέτρηση. Στην οθόνη µετρήσεων είναι δυνατή η χρήση πλήκτρων σταθερών λειτουργιών και πλήκτρων λειτουργίας, καθώς και η χρήση των πλήκτρων F1-F4 µε τις λειτουργίες που αντιστοιχούν σε αυτά Όλες οι οθόνες που απεικονίζονται αποτελούν παραδείγµατα. Είναι πιθανό οι εκδόσεις λογισµικού κάθε χώρας να παρουσιάζουν διαφορές σε σχέση µε τη βασική έκδοση. Παράδειγµα οθόνης πιθανής µέτρησης: - TC400Z33 Κλήση της τρέχουσας λειτουργίας. Προετοιµασία µέτρησης / Εγκατάσταση 41

42 Πλήκτρο FNC Με το πλήκτρο [FNC] µπορείτε να ενεργοποιήσετε διάφορες λειτουργίες. Οι σχετικές εφαρµογές τους περιγράφονται παρακάτω. Οι λειτουργίες αυτές µπορούν να ανακληθούν απευθείας από διάφορες εφαρµογές. Μια λειτουργία από το µενού FNC µπορεί να εκχωρηθεί στο πλήκτρο [USER] (βλ. "Ρυθµίσεις"). Φωτισµός οθόνης Ενεργοποιεί / απενεργοποιεί τον φωτισµό της οθόνης. Οριζοντίωση/Κεντράρισµα Αυτή η λειτουργία ενεργοποιεί την ηλεκτρονική φυσαλίδα και τη ρύθµιση του εύρους έντασης του αλφαδιού λέιζερ. Εναλλαγή µέτρησης IR/RL Εναλλαγή µεταξύ των δύο τύπων EDM, IR (υπέρυθρο) και RL (χωρίς ανακλαστήρα). Η κάθε νέα ρύθµιση εµφανίζεται στην οθόνη επί 1 δευτερόλεπτο περίπου. IR: Υπέρυθρο: Μετρήσεις αποστάσεων µε πρίσµατα. RL: Ορατή ακτίνα λέιζερ: Μετρήσεις αποστάσεων χωρίς πρίσµατα. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "Ρυθµίσεις EDM". Εµφάνιση λέιζερ Ενεργοποιεί / απενεργοποιεί την ορατή ακτίνα λέιζερ για το φωτισµό του στοχοθετηµένου σηµείου. Οι νέες ρυθµίσεις εµφανίζονται στην οθόνη επί 1 δευτερόλεπτο περίπου και στη συνέχεια αποθηκεύονται. Ελεύθερη κωδικοποίηση Επιλέξτε τον κωδικό από τη λίστα κωδικών ή εισάγετε έναν καινούργιο κωδικό. Μονάδες Εµφανίζει την τρέχουσα µονάδα απόστασης και γωνίας και σας δίνει τη δυνατότητα να τις αλλάξετε. 42 Πλήκτρο FNC

43 ιαγραφή τελευταίου αρχείου Με αυτή λειτουργία µπορείτε να διαγράψετε το τελευταίο σετ καταγεγραµµένων δεδοµένων. Αυτό µπορεί να είναι είτε σετ µετρήσεων είτε σετ κωδικών. Η διαδικασία της διαγραφής του τελευταίου αρχείου δεν είναι αναστρέψιµη! Μπορείτε να διαγράψετε µόνο αρχεία, η καταγραφή των οποίων έγινε στη λειτουργία "Αποτύπωση" ή "Μέτρηση". Κλείδωµα µε PIN Αυτή η λειτουργία χρησιµοποιείται για να αποτρέψει τη µη εξουσιοδοτηµένη χρήση του οργάνου. Σας επιτρέπει να κλειδώσετε το όργανο και τις εφαρµογές του, πατώντας [FNC] > [Κλείδωµα µε PIN] χωρίς να χρειαστεί να το θέσετε εκτός λειτουργίας. Μετά από αυτό, το όργανο θα σας ζητήσει να εισάγετε τον κωδικό PIN. Η λειτουργία αυτή είναι διαθέσιµη όταν η προστασία κωδικού PIN ενεργοποιηθεί από το [ΜΕΝΟΥ] > [PIN]. Μετατόπιση στόχου Εάν δεν είναι δυνατή η άµεση τοποθέτηση του ανακλαστήρα ή η άµεση στόχευση του στοχοθετηµένου σηµείου, µπορείτε να εισάγετε τις τιµές µετατόπισης (µετατόπιση µήκους, πλάτους ή/και ύψους). Οι τιµές για τη γωνία και τις αποστάσεις υπολογίζονται απευθείας για το στοχοθετηµένο σηµείο. T_Μετατόπιση- L_Μετατόπιση- Σηµείο µετατόπισης Σηµείο µέτρησης T_Μετατόπιση+ L_Μετατόπιση+ TC400Z34 H_Μετατόπιση +: Το σηµείο µετατόπισης βρίσκεται ψηλότερα από το σηµείο µέτρησης Πλήκτρο FNC 43

44 Η περίοδος εφαρµογής ορίζεται ως εξής: Μηδενισµός µετά από [REC] (Καταγραφή) Οι τιµές µετατόπισης µηδενίζονται µετά την αποθήκευση του σηµείου. TC400Z35 ιαδικασία: 1. Εισάγετε τις τιµές µετατόπισης (µήκος, πλάτος ή/ και ύψος) όπως στο σχήµα. 2. Ορίστε την περίοδο για την οποία πρόκειται να ισχύσει η µετατόπιση. [ΕΠΑΝΑΡΥΘ]: Μηδενίζει την εκκεντρότητα. 3. [ΟΚ]: Υπολογίζει τις διορθωµένες τιµές και µεταβαίνει στην εφαρµογή µέσω της οποίας ξεκίνησε η λειτουργία µετατόπισης. Η διορθωµένη γωνία και οι αποστάσεις εµφανίζονται µόλις ενεργοποιηθεί ή εµφανιστεί αποδεκτή µέτρηση απόστασης. Μόνιµη εφαρµογή Οι τιµές µετατόπισης εφαρµόζονται σε όλες τις επόµενες µετρήσεις. Οι τιµές µετατόπισης µηδενίζονται πάντα κατά τον τερµατισµό της εφαρµογής. 44 Πλήκτρο FNC

45 Μεταφορά υψοµέτρων Παράδειγµα: Η λειτουργία αυτή προσδιορίζει το υψόµετρο του οργάνου από µετρήσεις έως και 5 στοχοθετηµένα σηµεία, µε γνωστά υψόµετρα, σε δύο θέσεις. Κατά τις µετρήσεις σε διάφορους στόχους, η βελτίωση υποδεικνύεται στην τιµή "delta". 1) Ανακλαστήρας 1 2) Ανακλαστήρας 2 3) Ανακλαστήρας 3 4) Όργανο TC400Z36 ιαδικασία: 1. Επιλέξτε ένα γνωστό σηµείο και εισάγετε το ύψος ανακλαστήρα. 2. Μετά την πραγµατοποίηση της µέτρησης µε το πλήκτρο [ΜΕΤ&ΚΑΤ], εµφανίζεται το υπολογισµένο υψόµετρο H 0. [Ν Στοχ] Προσθήκη του υψοµέτρου κι άλλου γνωστού σηµείου. [ΘΕΣΗ] Μέτρηση προς τον ίδιο στόχο σε δεύτερη θέση. 3. [ΟΚ] Αποθήκευση των αλλαγών και καθορισµός της στάσης. Πλήκτρο FNC 45

46 Κρυφό σηµείο Παράδειγµα: 1 E, N, H κρυφού σηµείου 2 Μήκος ράβδου 3 Απόσταση R1-R2 Το πρόγραµµα σάς επιτρέπει να πραγµατοποιείτε µετρήσεις σε ένα σηµείο το οποίο δεν είναι άµεσα ορατό, χρησιµοποιώντας µια ειδική ράβδο κρυφού σηµείου ιαδικασία: 1. Μετρήστε στο πρώτο πρίσµα (P1). [MET&KAT]Εκκίνηση µέτρησης και µετάβαση στο βήµα 2. [ΡΑΒ ΟΣ] Σας επιτρέπει να ορίσετε τις ρυθµίσεις της ράβδου και EDM. Μήκος ράβδου Συνολικό µήκος της ράβδου κρυφού σηµείου. Απόστ. R1-R2 Απόσταση ανάµεσα στα κέντρα του ανακλαστήρα R1 και του πρίσµατος R2. Μέτρηση Όριο για τη διαφορά ανάµεσα στη δεδοµένη και τη µετρηθείσα απόσταση των ανακλαστήρων. Εάν το όριο ξεπεραστεί, το πρόγραµµα θα ενεργοποιήσει µια προειδοποίηση. Μέθοδος EDM Αλλάζει τη µέθοδο EDM. Τύπος πρίσµατος Αλλάζει τον τύπο πρίσµατος. Σταθερά πρίσµατος Εµφανίζει τη σταθερά πρίσµατος. 46 Πλήκτρο FNC

47 2. [MET&KAT]Εκκίνηση µέτρησης και µετάβαση στο παράθυρο διαλόγου Αποτέλεσµα. 3. Εµφανίζεται το αποτέλεσµα. ΚΡΥΦΟ ΣΗΜΕΙΟ ΑΠΟΤΕΛΕΣΜΑ Όν.Σημ : 12 Περιγρ : GR E : m N : m H : m ΤΕΛΟΣ NEO TC400Z37 [ΝΕΑ] Επιστροφή στο βήµα 1. [ΤΕΛΟΣ] Επιστροφή στην κλήση εφαρµογής. Πλήκτρο FNC 47

48 Προγράµµατα Προ-ρυθµίσεις εφαρµογών Πρόκειται για προγράµµατα τα οποία προηγούνται των προγραµµάτων εφαρµογών και χρησιµοποιούνται για τη διευθέτηση και την οργάνωση των συγκεντρωµένων δεδοµένων. Εµφανίζονται στην οθόνη αφού επιλεγεί µια εφαρµογή. Ο χρήστης µπορεί να επιλέξει τα προγράµµατα εκκίνησης ξεχωριστά. [ ] Οι ρυθµίσεις πραγµατοποιήθηκαν. TC400Z38 [ ]Οι ρυθµίσεις δεν πραγµατοποιήθηκαν. Περισσότερες πληροφορίες για τα µεµονωµένα προγράµµατα εκκίνησης παρατίθενται στις επόµενες σελίδες! Ορισµός εργασίας Όλα τα δεδοµένα αποθηκεύονται στο JOBS, ως κατάλογοι. Οι εργασίες περιλαµβάνουν στοιχεία µετρήσεων διαφορετικών τύπων (π.χ. µετρήσεις, κωδικοί, σταθερά σηµεία, κ.λπ.) και ο χειρισµός, η τροποποίηση, η διαγραφή τους καθώς και η εµφάνιση των σχετικών ενδείξεων και µπορούν να γίνουν µεµονωµένα. [NEO] ηµιουργία νέας εργασίας. [OK] Ορισµός της εργασίας και επιστροφή στα προγράµµατα εκκίνησης. Όλα τα επόµενα καταγεγραµµένα δεδοµένα αποθηκεύονται σε αυτή την εργασία/κατάλογο. Εάν δεν οριστεί εργασία και πραγµατοποιηθεί εκκίνηση εφαρµογής ή εάν το όργανο βρίσκεται στο πρόγραµµα "Meas & Rec" [MET&KAT] ή ενεργοποιηθεί 48 Προγράµµατα

49 το [ΚΑΤ/ΦΗ], τότε το σύστηµα δηµιουργεί αυτόµατα µια νέα εργασία και την ονοµάζει "ΠΡΟΤΥΠΟ". Ορισµός στάσης Κάθε υπολογισµός συντεταγµένων σχετίζεται µε την εκάστοτε στάση που έχει οριστεί. Απαιτούνται τουλάχιστον οι συντεταγµένες επιπέδου (E, N). Μπορείτε να εισάγετε το υψόµετρο του γεωδαιτικού σταθµού εάν είναι απαραίτητο. Μπορείτε είτε να εισάγετε εσείς τις συντεταγµένες είτε να τις διαβάσει το ταχύµετρο από την εσωτερική µνήµη. Γνωστό σηµείο 1. Επιλέξτε ένα όνοµα σηµείου (ptid) που είναι αποθηκευµένο στην εσωτερική µνήµη. 2. Εισάγετε το υψόµετρου του οργάνου. [OK] Ορισµός του σταθµού. Χειροκίνητος ορισµός 1. [ENH] Κλήση διαλόγου εισαγωγής σηµείου από το πληκτρολόγιο (χειροκίνητα). 2. Εισάγετε το όνοµα του σηµείου και τις συντεταγµένες του. 3. [SAVE] Αποθήκευση συντεταγµένων σταθµού. Συνέχεια µε την εισαγωγή του υψοµέτρου του οργάνου. 4. [OK] Ορισµός του σταθµού. Εάν δεν οριστεί σταθµός και δεν πραγµατοποιηθεί εκκίνηση εφαρµογής ή το όργανο βρίσκεται στο πρόγραµµα "Meas & Rec" [MET&KAT] ή ενεργοποιήθηκε το [ΚΑΤ/ΦΗ], τότε ως τρέχων σταθµός ορίζεται ο τελευταίος σταθµός. TC400Z39 Προγράµµατα 49

50 Προσανατολισµός Στον προσανατολισµό, µπορείτε να εισάγετε την οριζόντια διεύθυνση από το πληκτρολόγιο ή να την ορίσετε µέσω σηµείων µε γνωστές συντεταγµένες. Μέθοδος 1: Εισαγωγή από το πληκτρολόγιο 1. Για να εισάγετε έναν τυχαίο προσανατολισµό της οριζόντιας διεύθυνσης. 1. Για προσανατολισµό µε συντεταγµένες. 2. Εισαγωγή της ονοµασίας του σηµείου προσανατολισµού και εύρεση του σηµείου. 3. Για την εισαγωγή και επιβεβαίωση του ύψους του ανακλαστήρα. Για τον ορισµό του προσανατολισµού, µπορούν να χρησιµοποιηθούν µέχρι και 5 στοχοθετηµένα σηµεία µε γνωστές συντεταγµένες. 2. Εισαγωγή της οριζόντιας διεύθυνσης, ύψους ανακλαστήρα και ονόµατος σηµείου (PtID). 3. [ΜΕΤ&ΚΑΤ]Ενεργοποίηση της µέτρησης και ορισµός του προσανατολισµού. [ΚΑΤ/ΦΗ] Καταγραφή της οριζόντιας διεύθυνσης και ορισµός του προσανατολισµού. Μέθοδος 2: Μέσω συντεταγµένων Για να προσδιοριστεί ο προσανατολισµός, µπορείτε επίσης να χρησιµοποιήσετε ένα στόχο µε γνωστές συντεταγµένες. 1) 1. Στοχοθετηµένο σηµείο 2) 2. Στοχοθετηµένο σηµείο 3) 3. Στοχοθετηµένο σηµείο TC400Z40 50 Προγράµµατα

51 Μπορείτε να λάβετε τις συντεταγµένες προσανατολισµού από την εσωτερική µνήµη είτε να τις εισάγετε από το πληκτρολόγιο. Η διαδικασία εργασίας είναι παρόµοια µε τη διαδικασία κατά την οπισθοτοµία. Μετά από κάθε µέτρηση εµφανίζεται ερώτηση εάν θέλετε να συνεχίσετε ή όχι. Εάν απαντήσετε "ναι", επιστρέφετε στο παράθυρο των µετρήσεων για την πραγµατοποίηση πρόσθετης µέτρησης. Εάν απαντήσετε "όχι", εµφανίζεται το παράθυρο των αποτελεσµάτων. [ΥΠΟΛΟΓ] Υπολογισµός και εµφάνιση των αποτελεσµάτων προσανατολισµού. [NextPt] Εισαγωγή ενός άλλου σηµείου. 1/I Ένδειξη κατάστασης. είχνει ότι το πρώτο σηµείο µετρήθηκε στη θέση τηλεσκοπίου I. 1/I II Το πρώτο σηµείο µετρήθηκε στις θέσεις τηλεσκοπίου I και II. Hz: Μετά την πρώτη µέτρηση, η εύρεση των άλλων στοχοθετηµένων σηµείων (ή του ίδιου του σηµείου αλλάζοντας τη θέση του τηλεσκοπίου) πραγµατοποιείται ευκολότερα εάν ορίσετε τη διαφορά της εµφανιζόµενης γωνίας κοντά στο 0 00'00" περιστρέφοντας το όργανο. : Η διαφορά της οριζόντιας απόστασης του στοχοθετηµένου σηµείου µεταξύ της υπολογισµένης από τις συντεταγµένες απόστασης και της µετρούµενης απόστασης. Προγράµµατα 51

52 Εµφάνιση υπολογισθέντος προσανατολισµού Εµφάνιση αποκλίσεων [ΣΦΑΛΜΑ] Εµφάνιση αποκλίσεων. [OK] Ρύθµιση υπολογισθέντος οριζόντιου προσανατολισµού. TC400Z41 TC400Z42 Εάν µετρηθούν περισσότερα από ένα στοχοθετηµένα σηµεία, τότε ο προσανατολισµός υπολογίζεται µε τη χρήση της "µεθόδου ελαχίστων τετραγώνων". 52 Προγράµµατα

53 1) Τρέχον σηµείο 2) Σχέδιο H: ιόρθωση υψοµέτρου : ιόρθωση της οριζόντιας απόστασης Hz: ιόρθωση της οριζόντιας γωνίας. TC400Z43 Χρήσιµες πληροφορίες Εάν ο προσανατολισµός µετράται µόνο στη θέση τηλεσκοπίου II, ο οριζόντιος προσανατολισµός βασίζεται στη θέση τηλεσκοπίου II. Εάν µετράται µόνο στη θέση τηλεσκοπίου I ή συνδυαστικά, ο οριζόντιος προσανατολισµός βασίζεται στη θέση τηλεσκοπίου I. Το ύψος του πρίσµατος δεν πρέπει να αλλάζει κατά τις µετρήσεις στην πρώτη και τη δεύτερη θέση τηλεσκοπίου. Εάν ένα στοχοθετηµένο σηµείο µετρηθεί πολλές φορές στην ίδια θέση τηλεσκοπίου, για τον υπολογισµό χρησιµοποιείται η τελευταία αποδεκτή µέτρηση. Εάν δεν έχει οριστεί προσανατολισµός και πραγµατοποιηθεί εκκίνηση εφαρµογής ή το όργανο βρίσκεται στο πρόγραµµα "Meas & Rec" [MET&KAT] ή ενεργοποιήθηκε το [ΚΑΤ/ΦΗ], τότε ως προσανατολισµός ορίζονται αυτόµατα η τρέχουσα οριζόντια διεύθυνση και η κατακόρυφη γωνία. Προγράµµατα 53

54 Εφαρµογές Εισαγωγή Οι εφαρµογές αποτελούν προκαθορισµένα προγράµµατα, τα οποία καλύπτουν ένα ευρύ φάσµα εργασιών τοπογράφησης και διευκολύνουν την καθηµερινή εργασία στο χώρο εργασιών. Είναι διαθέσιµες οι παρακάτω εφαρµογές: Τοπογράφηση Χάραξη Ένωση απρόσιτων σηµείων Εµβαδόν Οπισθοτοµία Γραµµή αναφοράς Καταβιβασµός υψοµέτρων Κατασκευή [MENU] - 1. Πατήστε το πλήκτρο σταθερών λειτουργιών [MENU]. 2. Επιλογή "Προγράµµατα". 3. Κλήση εφαρµογών και ενεργοποίηση προγραµµάτων εκκίνησης. [PAGE] Μετάβαση στην επόµενη σελίδα. Τοπογράφηση Με το πρόγραµµα Τοπογράφηση πραγµατοποιείται η µέτρηση απεριόριστων σηµείων. Είναι ανάλογο του "Meas & Rec", αλλά περιλαµβάνει τοποθέτηση σε συγκεκριµένο σηµείο, προσανατολισµό και κωδικοποίηση. TC400Z44 ιαδικασία: 1. Εισαγωγή ονόµατος σηµείου (PtID), κωδικών και ύψους ανακλαστήρα. 2. [ΜΕΤ&ΚΑΤ]Πραγµατοποίηση και καταγραφή µετρήσεων. [I-Σηµ] Εναλλαγή µεταξύ της ονοµασίας µεµονωµένου και τρέχοντος σηµείου. 54 Προγράµµατα

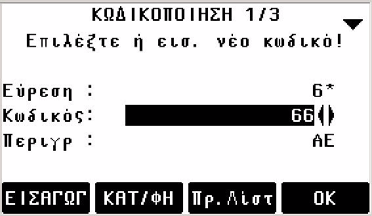

55 Υπάρχουν δύο διαθέσιµες µέθοδοι κωδικοποίησης: 1. Απλή κωδικοποίηση: Εισάγετε έναν κωδικό στο σχετικό πεδίο. Ο κωδικός αποθηκεύεται µαζί µε την αντίστοιχη µέτρηση. 2. Εκτεταµένη κωδικοποίηση: Πατήστε το πλήκτρο [ΚΩ ΙΚΟΣ]. Πραγµατοποιείται αναζήτηση στη λίστα κωδικών για τον κωδικό που έχει εισαχθεί, ενώ υπάρχει η δυνατότητα προσθήκης χαρακτηριστικών στον κωδικό. Χάραξη Το πρόγραµµα Χάραξης υπολογίζει τα απαιτούµενα στοιχεία προς τα σηµεία χάραξης από συντεταγµένες ή από γωνίες, οριζόντιες αποστάσεις και ύψη που εισήχθησαν από το πληκτρολόγιο. Υπάρχει δυνατότητα συνεχούς εµφάνισης των διαφορών χάραξης. Συντεταγµένες χάραξης από τη µνήµη ιαδικασία: Επιλέξτε το σηµείο. [ΜΕΤΡΗΣΗ] Εκκίνηση µέτρησης και υπολογισµός των στοιχείων χάραξης. [ΚΑΤ/ΦΗ] Αποθήκευση των εµφανιζόµενων τιµών. [Αζ&ΑΠ] Εισαγωγή της διεύθυνσης και της οριζόντιας απόστασης του σηµείου χάραξης. [ΠΛΗΚΤΡΛ] Καθιστά δυνατή την απλοποιηµένη εισαγωγή ενός σηµείου χωρίς όνοµα σηµείου (ptid) και χωρίς τη δυνατότητα αποθήκευσης των στοιχείων του σηµείου. Προγράµµατα 55

56 Πολική χάραξη Κανονική ένδειξη µετατοπίσεων πολικής χάραξης Hz,,. Ορθογώνια χάραξη Η µετατόπιση θέσης µεταξύ του σηµείου µέτρησης και του σηµείου προς χάραξη υποδεικνύεται από ένα διάµηκες και ένα εγκάρσιο τµήµα. TC400Z45 1) Τρέχον σηµείο 2) Σηµείο προς χάραξη Hz: Γωνιακή µετατόπιση: θετική εάν το σηµείο προς χάραξη βρίσκεται δεξιά της τρέχουσας διεύθυνσης. : ιαµήκης µετατόπιση: θετική εάν το σηµείο προς χάραξη βρίσκεται µακρύτερα. : Μετατόπιση ύψους: θετική εάν το σηµείο προς χάραξη βρίσκεται ψηλότερα από το σηµείο µέτρησης. TC400Z46 1) Τρέχον σηµείο 2) Σηµείο προς χάραξη L: ιαµήκης µετατόπιση: θετική εάν το σηµείο βρίσκεται µακρύτερα. T: Εγκάρσια µετατόπιση, κάθετη στο σκοπευτικό άξονα: θετική εάν το ονοµαστικό σηµείο βρίσκεται δεξιά του σηµείου µέτρησης. 56 Προγράµµατα

57 Καρτεσιανή χάραξη Η χάραξη βασίζεται σε σύστηµα συντεταγµένων και η µετατόπιση διαιρείται σε βόρειο και ανατολικό τµήµα. Οπισθοτοµία Η εφαρµογή "Οπισθοτοµία" χρησιµοποιείται για τον προσδιορισµό της θέσης του οργάνου από τις µετρήσεις δύο (τουλάχιστον) γνωστών σηµείων έως πέντε (το πολύ) γνωστών σηµείων. TC400Z47 1) Τρέχον σηµείο 2) Σηµείο προς χάραξη E Μετατόπιση απόστασης προς ανατολή µεταξύ του σηµείου προς χάραξη και του τρέχοντος σηµείου. N Μετατόπιση απόστασης προς βορρά µεταξύ του σηµείου προς χάραξη και του τρέχοντος σηµείου. TC400Z48 Προγράµµατα 57

58 Είναι εφικτές οι παρακάτω σειρές µετρήσεων προς τα στοχοθετηµένα σηµεία: 1. Μόνο οριζόντιες και κατακόρυφες γωνίες (οπισθοτοµία) 2. Απόσταση, οριζόντια και κατακόρυφη γωνία (οπισθοτοµία 3 σηµείων) 3. Οριζόντιες και κατακόρυφες γωνίες σε ορισµένα σηµεία και οριζόντια και κατακόρυφη γωνία συν την απόσταση µέχρι άλλα σηµεία. Τα τελικά υπολογισµένα αποτελέσµατα είναι οι συντεταγµένες Απόσταση προς ανατολή (Χ) και Απόσταση προς βορρά (Ψ) και το υψόµετρο της τρέχουσας θέσης του γεωδαιτικού σταθµού, συµπεριλαµβανοµένου του προσανατολισµού του οριζόντιου κύκλου του οργάνου. Παρέχονται τυπικές αποκλίσεις και βελτιώσεις για τους υπολογισµούς ακριβείας. υνατότητες µέτρησης Υπάρχει πάντα η δυνατότητα για µέτρηση σε µια θέση Ι ή II ή για µέτρηση σε δυο θέσεις I+II. εν απαιτείται συγκεκριµένη σειρά σηµείων ή θέσεων. ιεξάγονται έλεγχοι σοβαρών σφαλµάτων για τις µετρήσεις σε δυο θέσεις έτσι, ώστε να διασφαλιστεί ή απεικόνιση του ίδιου σηµείου(-ων) και στην άλλη θέση. Εάν ένα στοχοθετηµένο σηµείο µετρηθεί πολλές φορές στην ίδια θέση τηλεσκοπίου, για τον υπολογισµό χρησιµοποιείται η τελευταία αποδεκτή µέτρηση. Περιορισµοί µέτρησης: Μετρήσεις 2 θέσεων Όταν διεξάγεται µέτρηση του ίδιου στόχου και στις δύο θέσεις, το ύψος του ανακλαστήρα δεν είναι απαραίτητο να αλλάξει όταν αλλάξει η θέση του τηλεσκοπίου. Στοχοθετηµένα σηµεία µε ύψος 0,000 Τα στοχοθετηµένα σηµεία µε ύψος 0,000 δεν λαµβάνονται υπόψη κατά την επεξεργασία ύψους. Εάν τα στοχοθετηµένα σηµεία έχουν το αποδεκτό ύψος των 0,000 m, για να καταστεί δυνατή η επεξεργασία ύψους πρέπει να χρησιµοποιήσετε τιµή 0,001 m. 58 Προγράµµατα

59 ιαδικασία υπολογισµού Η διαδικασία µέτρησης καθορίζει αυτόµατα τη µέθοδο αξιολόγησης, π.χ. οπισθοτοµία, οπισθοτοµία 3 σηµείων, κ.λπ. Εάν πραγµατοποιηθούν µετρήσεις περισσότερες από τις ελάχιστες που απαιτούνται, η ρουτίνα επεξεργασίας χρησιµοποιεί τη µέθοδο προσαρµογής ελαχίστων τετραγώνων για τον προσδιορισµό της θέσης και εξάγει µέση τιµή προσανατολισµού και υψών. 1. Οι αρχικές µετρήσεις στις θέσεις Ι και ΙΙ για τις οποίες υπολογίστηκε µέση τιµή εισάγονται στη διαδικασία υπολογισµού. 2. Όλες οι µετρήσεις αντιµετωπίζονται µε την ίδια ακρίβεια, ανεξάρτητα εάν πρόκειται για µέτρηση σε µια ή δυο θέσεις. 3. Οι συντεταγµένες Απόσταση προς ανατολή (Χ) και Απόσταση προς βορρά (Ψ) προσδιορίζονται µέσω της µεθόδου ελαχίστων τετραγώνων, συµπεριλαµβανοµένης της τυπικής απόκλισης και των βελτιώσεων της οριζόντιας διεύθυνσης και των οριζόντιων αποστάσεων. 4. Το τελικό υψόµετρο (H) υπολογίζεται από τις µέσες τιµές διαφορών ύψους βάσει των αρχικών µετρήσεων. 5. Ο προσανατολισµός οριζόντιου κύκλου υπολογίζεται µε τη µέση τιµή των µετρήσεων στις θέσεις Ι και ΙΙ και από την τελική υπολογισθείσα θέση στο επίπεδο. ιαδικασία: TC400Z49 Σας δίνει τη δυνατότητα να ορίσετε ένα όριο ακρίβειας. Προγράµµατα 59

60 TC400Z50 Εδώ µπορείτε να εισάγετε ένα όριο για τις τιµές τυπικής απόκλισης. Εάν η υπολογισθείσα απόκλιση υπερβαίνει το όριο, εµφανίζεται ένα προειδοποιητικό παράθυρο διαλόγου, όπου µπορείτε να αποφασίσετε εάν θα συνεχίσετε ή όχι. 1. Εισαγωγή της ονοµασίας του σταθµού και του υψοµέτρου του οργάνου. 2. Εισαγωγή του ονόµατος σηµείου (ptid) του στόχου και του ύψους του ανακλαστήρα. TC400Z51 [ΜΕΤ&ΚΑΤ] Ενεργοποίηση µέτρησης γωνίας και απόστασης (οπισθοτοµία 3 σηµείων). [ΚΑΤ/ΦΗ] Αποθήκευση της οριζόντιας διεύθυνσης και της κατακόρυφης γωνίας (οπισθοτοµία). [Ν Στοχ] Εισαγωγή ενός άλλου σηµείου. 60 Προγράµµατα

61 [ΥΠΟΛΟΓ] Υπολογισµός και εµφάνιση στην οθόνη των συντεταγµένων του σταθµού, εάν µετρήθηκαν τουλάχιστον 2 σηµεία και µία απόσταση. 3/I Ένδειξη ότι το 3ο σηµείο έχει µετρηθεί στη θέση Ι του τηλεσκοπίου. 3/I II Ένδειξη ότι το 3ο σηµείο έχει µετρηθεί στις θέσεις Ι και ΙΙ του τηλεσκοπίου. Αποτελέσµατα Εµφάνιση υπολογισµένων συντεταγµένων σταθµού: Προγράµµατα [ΠΡΟΗΓ] [ΣΦΑΛΜΑ] [Τυπ.Απ] [OK] 61 TC400Z52 Μετάβαση στην οθόνη µετρήσεων, για τη µέτρηση πρόσθετων σηµείων. Εµφάνιση αποκλίσεων. Εµφάνιση της τυπικής απόκλισης. Ορισµός των εµφανιζόµενων συντεταγµένων και του υψοµέτρου του οργάνου ως νέος σταθµός.

62 Εάν το υψόµετρο του οργάνου οριστεί ως στην οθόνη setup, τότε το υψόµετρο του σταθµού αναφέρεται στο ύψος του άξονα οριζόντιας περιστροφής του τηλεσκοπίου. Εµφάνιση τυπικών αποκλίσεων: Σε αυτό το παράθυρο διαλόγου εµφανίζονται οι υπολογισθείσες αποκλίσεις: Αποκλίσεις = Υπολογισθείσα τιµή Μετρηθείσα τιµή S.Dev E0, N0, H0 S.Dev Ang Τυπική απόκλιση των συντεταγµένων του σταθµού. Τυπική απόκλιση του προσανατολισµού TC400Z53 TC400Z54 Χρησιµοποιώντας τα πλήκτρα λειτουργίας, µετακινηθείτε µεταξύ των αποκλίσεων για κάθε στοχοθετηµένο σηµείο. 62 Προγράµµατα

63 Προειδοποιήσεις / Μηνύµατα Σηµαντικά µηνύµατα Selected point has no valid data! ( εν υπάρχουν αποδεκτά δεδοµένα για το σηµείο!) Max 5 points supported! (Υποστηρίζονται έως 5 σηµεία!) Invalid data - no position computed! (Μη αποδεκτά δεδοµένα - εν υπολογίστηκε θέση!) Invalid data - no height computed! (Μη αποδεκτά δεδοµένα - εν υπολογίστηκε ύψος!) Insufficient space in job! (Ανεπαρκής χώρος στην εργασία!) Hz (I - II) > 0.9 deg, measure point again! [Hz (I-II) >0,9 µοίρες, µετρήστε ξανά το σηµείο!] V (I - II) > 0.9 deg, measure point again! [V (I-II) >0,9 µοίρες, µετρήστε ξανά το σηµείο!] More points or distance required! (Απαιτούνται περισσότερα σηµεία ή αποστάσεις!) Σηµασία Αυτό το µήνυµα εµφανίζεται εάν το επιλεγµένο στοχοθετηµένο σηµείο δεν έχει συντεταγµένη Απόσταση προς ανατολή ή/και Απόσταση προς βορρά. Εµφανίζεται εάν έχουν µετρηθεί ήδη 5 σηµεία και έχει επιλεγεί ακόµη 1 σηµείο. Το σύστηµα υποστηρίζει έως 5 σηµεία. Οι µετρήσεις ενδέχεται να µην επιτρέψουν τον υπολογισµό των τελικών συντεταγµένων Απόσταση προς ανατολή και Απόσταση προς βορρά του σταθµού. Είτε το ύψος του στόχου είναι µη αποδεκτό είτε οι µετρήσεις για τον υπολογισµό του τελικού υψοµέτρου του σταθµού είναι ανεπαρκείς. Η τρέχουσα επιλεγµένη εργασία είναι πλήρης και δεν επιτρέπει αποθήκευση πρόσθετων δεδοµένων. Αυτό το σφάλµα παρατηρείται όταν ένα σηµείο µετράται σε µια θέση και η µέτρηση στην άλλη θέση διαφέρει κατά περισσότερο από 180 ± 0,9 για την οριζόντια γωνία. Αυτό το σφάλµα παρατηρείται όταν ένα σηµείο µετράται σε µια θέση και η µέτρηση στην άλλη θέση διαφέρει κατά περισσότερο από V ± 0,9 για την κατακόρυφη γωνία. Τα µετρηθέντα δεδοµένα είναι ανεπαρκή για τον υπολογισµό του σταθµού. Είτε δεν χρησιµοποιούνται αρκετά σηµεία είτε δεν έχουν µετρηθεί αρκετές αποστάσεις. Προγράµµατα 63

64 Γραµµή αναφοράς Αυτό το πρόγραµµα καθιστά δυνατή την εύκολη χάραξη ή τον έλεγχο των γραµµών για κτίρια, ευθύγραµµα τµήµατα οδών, απλών εκσκαφών, κ.λπ. Μια γραµµή αναφοράς µπορεί να οριστεί ως προς µια γνωστή γραµµή βάσης. Η γραµµή αναφοράς µπορεί να µετατοπιστεί είτε κατά µήκος είτε παράλληλα της γραµµής βάσης, ή ακόµη να περιστραφεί γύρω από το 1ο σηµείο βάσης όπως απαιτείται. ιαδικασία: 1. Ορισµός της γραµµής βάσης: Η γραµµή βάσης καθορίζεται από δύο σηµεία βάσης τα οποία µπορούν να οριστούν µε τρεις τρόπους: Μετρηθέντα σηµεία Εισαγωγή συντεταγµένων µέσω του πληκτρολογίου Επιλογή του σηµείου από τη µνήµη. α) Μέτρηση των σηµείων βάσης: Εισαγωγή ονόµατος σηµείων (ptid) και µέτρηση σηµείων βάσης µε [ΜΕΤ&ΚΑΤ] ή [ΜΕΤΡΗΣΗ] / [ΚΑΤ/ΦΗ]. β) Σηµεία βάσης µε συντεταγµένες: [ΕΥΡΕΣΗ] Εκκίνηση αναζήτησης του ονόµατος σηµείου που εισήχθη. [ENH] Χειροκίνητη εισαγωγή συντεταγµένων. [ΛΙΣΤΑ] Εµφάνιση της λίστας διαθέσιµων σηµείων. Ανάλογη διαδικασία για το δεύτερο σηµείο βάσης. TPS800_Z36 1) 1ο σηµείο βάσης 2) 2ο σηµείο βάσης 3) Γραµµή βάσης 4) Γραµµή αναφοράς TC400Z55 64 Προγράµµατα

65 2. Μετατόπιση/Περιστροφή της γραµµής βάσης Η γραµµή βάσης (base line) µπορεί να µετατοπιστεί κατά µήκος, παράλληλα και κάθετα ή να περιστραφεί. Αυτή η νέα γραµµή ονοµάζεται γραµµή αναφοράς (reference line). Όλα τα δεδοµένα µέτρησης είναι σύµφωνα µε τη γραµµή αναφοράς. BL RL RL: Γραµµή αναφοράς Off: Παράλληλη µετατόπιση L: ιαµήκης µετατόπιση R: Παράµετρος περιστροφής Εισαγωγή των παραµέτρων: Χρησιµοποιήστε τα πλήκτρα πλοήγησης για να επιλέξετε τις παραµέτρους µετατόπισης και περιστροφής της γραµµής αναφοράς. BP2 R+ TPS800_Z37 BP1 Off+ BP: Σηµείο βάσης BL: Γραµµή βάσης RP: Σηµείο αναφοράς L+ RP TC400Z56 Προγράµµατα 65

66 ΓΡΑΜΜΗ ΑΝΑΦΟΡΑΣ 1/2 Μήκος : m μετατόπιση γραμμής! ΜΕΤΑΤΟΠ : m Ύψος : m Ύψος : m Στροφή : g Νέα ΓρΒ ΜΕΤΡΗΣΗ ΧΑΡΑΞΗ Μετατ=0 TC400Z57 υνατότητα για τις εξής εισαγωγές: Μετατόπιση+: Παράλληλη µετατόπιση της γραµµής αναφοράς προς τα δεξιά, αναφορικά µε τη διεύθυνση της γραµµής βάσης (BP1-BP2). Γραµµή+: ιαµήκης µετατόπιση του σηµείου εκκίνησης (=σηµείο αναφοράς) της γραµµής αναφοράς προς τη διεύθυνση του σηµείου βάσης BP2. Περιστροφή+: Περιστροφή της γραµµής αναφοράς δεξιά γύρω από το σηµείο αναφοράς. Ύψος+: Μετατόπιση ύψους. Η γραµµή αναφοράς βρίσκεται ψηλότερα από το επιλεγµένο ύψος αναφοράς. 3. Απόφαση για µέτρηση ή χάραξη [ΜΕΤΡΗΣΗ] Εκκίνηση της επιµέρους εφαρµογής για τη µέτρηση γραµµής & µετατόπισης (βλ. στοιχείο 4). [ΧΑΡΑΞΗ] Εκκίνηση της επιµέρους εφαρµογής για χάραξη (βλ. στοιχείο 5). 4. Επιµέρους εφαρµογή "Γραµµή & Μετατόπιση" Η επιµέρους εφαρµογή "Γραµµή & Μετατόπιση" υπολογίζει από τις µετρήσεις ή τις συντεταγµένες τις διαµήκεις και παράλληλες µετατοπίσεις και τις υψοµετρικές διαφορές του στοχοθετηµένου σηµείου ως προς τη γραµµή αναφοράς. 66 Προγράµµατα

67 Γραµµή αναφοράς Μετρηθέν σηµείο Απόκλιση+ Γραµµή+ 1 ο σηµείο αναφοράς TC400Z59 Το ύψος του πρώτου σηµείου αναφοράς χρησιµοποιείται πάντα ως το ύψος αναφοράς για τον υπολογισµό των υψοµετρικών διαφορών ( ). 1RP: MP: RL: L: Off: 1ο σηµείο αναφοράς Μετρηθέν σηµείο Γραµµή αναφοράς ιαµήκης µετατόπιση Παράλληλη µετατόπιση TC400Z58 Προγράµµατα 67

68 Παράδειγµα "ως προς το πρώτο σηµείο αναφοράς" ιαφ. ύψους+ 1RP: 1BP: RH: Hd: H: 1 ο σηµείο αναφοράς 1 ο σηµείο βάσης Ύψος αναφοράς Ύψος + Ύψος - 1ο σηµείο αναφοράς 1ο σηµείο βάσης Ύψος αναφοράς Υψοµετρική διαφορά µεταξύ σηµείου αναφοράς και σηµείου βάσης Υψοµετρική διαφορά από το ύψος αναφοράς TC400Z60 5. Επιµέρους εφαρµογή "Χάραξη" Μπορείτε να εισάγετε διαµήκεις, παράλληλες και υψοµετρικές µετατοπίσεις για τα στοχοθετηµένα σηµεία που πρόκειται να χαραχθούν ως προς τη γραµµή αναφοράς. Το πρόγραµµα υπολογίζει τη διαφορά µεταξύ ενός σηµείου µέτρησης και του σηµείου υπολογισµού. Το πρόγραµµα εµφανίζει στην οθόνη τις διαφορές ορθογώνιας (pline, Offset, ) και πολικής ( Hz,, ) χάραξης. ιαδικασία: 1. Εισαγωγή των στοιχείων ορθογώνιας χάραξης ή κλήση ενός σηµείου από την εσωτερική µνήµη. 2. [OK] Επιβεβαίωση εισαγωγής και εκκίνηση υπολογισµού. 68 Προγράµµατα

69 Παράδειγµα "Ορθογώνιας χάραξης" Εµφάνιση στη λειτουργία µέτρησης "Χάραξη": Γραµµή αναφοράς Γραµµή- Απόκλιση- Μετρηθέν σηµείο σηµείο χάραξης 1 ο σηµείο αναφοράς 1RP: RL: MP: SP: L: Off: 1ο σηµείο αναφοράς Γραµµή αναφοράς Μετρηθέν σηµείο Σηµείο χάραξης ιαµήκης µετατόπιση Παράλληλη µετατόπιση TC400Z61 Τα σύµβολα στις διαφορές απόστασης και γωνίας αποτελούν διορθωτικές τιµές (απαιτούµενες µείον πραγµατικές). + Hz Περιστροφή του τηλεσκοπίου δεξιά προς το σηµείο χάραξης. + Το σηµείο χάραξης βρίσκεται µακρύτερα από το σηµείο µέτρησης. Προγράµµατα 69

70 + Το σηµείο χάραξης βρίσκεται ψηλότερα από το σηµείο µέτρησης. Προειδοποιήσεις / Μηνύµατα Σηµαντικά µηνύµατα Save via RS232! (Αποθήκευση µέσω RS232!) Base line too short! (Μήκος γραµµής βάσης πολύ µικρό!) Συντεταγµένε ς µη αποδεκτές! Σηµασία Ενεργοποιήθηκε η εξαγωγή δεδοµένων (µενού ρυθµίσεων συστήµατος) µέσω του RS232. Για την επιτυχή ενεργοποίηση της γραµµής αναφοράς, πρέπει να ενεργοποιηθεί η ρύθµιση "INTERN". Το µήκος της γραµµής βάσης είναι µικρότερο του 1 cm. Επιλέξτε σηµεία βάσης τέτοια, ώστε η οριζόντια απόσταση µεταξύ των 2 σηµείων να είναι τουλάχιστον 1 cm. εν υπάρχουν συντεταγµένες για κάποιο σηµείο ή οι συντεταγµένες είναι µη αποδεκτές. Βεβαιωθείτε ότι για το σηµείο που χρησιµοποιείται υπάρχει τουλάχιστον µία συντεταγµένη Απόσταση προς ανατολή και µία Απόσταση προς βορρά. Ένωση απρόσιτων σηµείων Η εφαρµογή Tie Distance υπολογίζει την κεκλιµένη απόσταση, την οριζόντια απόσταση, την υψοµετρική διαφορά και το αζιµούθιο δύο στοχοθετηµένων σηµείων που µετρώνται online, που έχουν επιλεγεί από τη Μνήµη ή που εισάγονται µέσω του Πληκτρολογίου. Ο χρήστης µπορεί να επιλέξει µεταξύ δύο διαφορετικών µεθόδων: Πολυγωνική (A-B, B-C) Ακτινική (A-B, A-C) Πολυγωνική µέθοδος: TC400Z62 70 Προγράµµατα

71 Ακτινική µέθοδος: Κεκλιµένη απόσταση 1-2 Κεντρικό σηµείο Κεκλιµένη απόσταση 1-4 Θεωρητικά, οι δύο µέθοδοι είναι ίδιες. Οι διαφορές τους περιγράφονται παρακάτω. Κεκλιµένη απόσταση 1-3 TC400Z63 ιαδικασία: 1. Προσδιορισµός του 1ου στοχοθετηµένου σηµείου. [MET&KAT]Εκκίνηση µέτρησης έως το στοχοθετηµένο σηµείο. [ΕΥΡΕΣΗ] Αναζήτηση στην εσωτερική µνήµη για το σηµείο που εισήχθη. 2. Προσδιορισµός του 2ου στοχοθετηµένου σηµείου. Προχωρήστε όπως και µε το 1ο στοχοθετηµένο σηµείο. 3. Εµφάνιση του αποτελέσµατος. Αζιµούθιο Αζιµούθιο µεταξύ σηµείου 1 και σηµείου 2. Κεκλιµένη απόσταση µεταξύ σηµείου 1 και σηµείου 2. Οριζόντια απόσταση µεταξύ σηµείου 1 και σηµείου 2. Υψοµετρική διαφορά µεταξύ σηµείου 1 και σηµείου 2. Κλίση Κλίση [%] µεταξύ σηµείου 1 και σηµείου 2. Πλήκτρα ανάκλησης - Πολυγωνική µέθοδος: [ΝέοΣηµ 1] Υπολογίζεται µια πρόσθετη νέα γραµµή. Το πρόγραµµα ξεκινά ξανά (στο σηµείο 1). Προγράµµατα 71

72 [ΝέοΣηµ 2] Το σηµείο 2 ορίζεται ως σηµείο εκκίνησης µιας νέας πρόσθετης γραµµής. Πρέπει να µετρηθεί ένα νέο σηµείο (Pt 2). [ΑΚΤΙΝ] Μετάβαση στην ακτινική µέθοδο. Πλήκτρα ανάκλησης - Ακτινική µέθοδος: [ΝέοΣηµ 1] Προσδιορισµός νέου κεντρικού σηµείου. [ΝέοΣηµ 2] Προσδιορισµός νέου ακτινικού σηµείου. [ΠOΛY] Μετάβαση στην πολυγωνική µέθοδο. 72 Προγράµµατα

73 Εµβαδόν Η εφαρµογή Εµβαδόν χρησιµοποιείται για τον υπολογισµό online εµβαδού 50 σηµείων max. τα οποία συνδέονται µε ευθείες γραµµές. Τα στοχοθετηµένα σηµεία πρέπει να µετρηθούν, να επιλεγούν από τη µνήµη ή να εισαχθούν µέσω του πληκτρολογίου προς τα δεξιά. Το υπολογισµένο εµβαδόν προβάλλεται σε οριζόντιο επίπεδο (2D). Επιπλέον, µπορεί να υπολογιστεί εµβαδόν σταθερού ύψους. a P1 P0 P2 P0 Σταθµός P1 Σηµείο εκκίνησης P2 Στοχοθετηµένο σηµείο b P3 P4 TC400Z64 P3 Στοχοθετηµένο σηµείο P4 Στοχοθετηµένο σηµείο a Περίµετρος, µήκος πολυγώνου από το σηµείο εκκίνησης έως το τρέχον σηµείο µέτρησης. b Υπολογισµένο εµβαδόν πάντοτε κλειστό προς το σηµείο εκκίνησης P1, προβαλλόµενο στο οριζόντιο επίπεδο. 1. Προσδιορισµός σηµείων εµβαδού [MET&KAT]Εκκίνηση µέτρησης έως το σηµείο. [ΕΥΡΕΣΗ] / Αναζήτηση του σηµείου στην εσωτερική [ΛΙΣΤΑ] µνήµη. [ENH] Για την εισαγωγή των συντεταγµένων από το πληκτρολόγιο. [1PtBACK] Αναίρεση της µέτρησης ή της επιλογής του τελευταίου σηµείου. Το εµβαδόν υπολογίζεται και εµφανίζεται στην οθόνη µόλις µετρηθούν ή επιλεγούν τρία σηµεία. Προγράµµατα 73

74 2. Αποτελέσµατα [ΕΜΒΑ ] Για τον υπολογισµό ενός εµβαδού µε σταθερό ύψος. Το ύψος πρέπει να εισαχθεί ή να µετρηθεί χειροκίνητα. [ΑΠΟΤΕΛ] Για την εµφάνιση και την καταγραφή πρόσθετων αποτελεσµάτων (περίµετρος, εµβαδόν). Η περίµετρος και το εµβαδόν ενηµερώνονται εάν προστεθούν και άλλα σηµεία εµβαδού. a b Υπολογισµένο εµβαδόν πάντοτε κλειστό προς το σηµείο εκκίνησης P1, προβαλλόµενο στο οριζόντιο επίπεδο. Σταθερό ύψος. a b TC400Z65 74 Προγράµµατα

75 Καταβιβασµός υψοµέτρων Παρέχει τη δυνατότητα προσδιορισµού των σηµείων που βρίσκονται ακριβώς πάνω από το πρίσµα βάσης χωρίς να υπάρχει πρίσµα στο στοχοθετηµένο σηµείο. 1) Αποµακρυσµένο σηµείο 2) Υψοµετρική διαφορά 3) Κεκλιµένη απόσταση 4) Σηµείο βάσης TC400Z66 ιαδικασία: 1. Εισαγωγή ονόµατος σηµείου και ύψους ανακλαστήρα [MET&KAT]Εκκίνηση µέτρησης έως το σηµείο βάσης και συνέχεια έως το 2. [hr?] Εκκίνηση του προγράµµατος που προσδιορίζει άγνωστο ύψος ανακλαστήρα. 1.1 [MET&KAT]Εκκίνηση µέτρησης έως το σηµείο βάσης. 1.2 Σκόπευση στο επάνω µέρος του ανακλαστήρα και επιβεβαίωση µε [Set_V]. 2. Σκόπευση σε µη προσβάσιµο σηµείο [SAVE] Αποθήκευση των δεδοµένων µέτρησης. [ΒΑΣΗ] Εισαγωγή και µέτρηση νέου σηµείου βάσης. Προγράµµατα 75

76 Κατασκευή Αυτή η εφαρµογή επιτρέπει τον ορισµό ενός εργοταξίου συνδυάζοντας την τοποθέτηση του οργάνου κατά µήκος µιας κατασκευαστικής γραµµής, µέσω της µέτρησης και χάραξης των σηµείων σε σχέση µε αυτήν τη γραµµή. Αφού επιλέξετε την εφαρµογή, έχετε δύο επιλογές: α) Καθορισµός νέου εργοταξίου ή β) Συνέχεια µε το προηγούµενο εργοτάξιο (η τοποθέτηση παραβλέπεται) ιαδικασία: Καθορισµός νέου εργοταξίου: 1. Μέτρηση πρώτου σηµείου γραµµής [MET&KAT], [ΜΕΤΡΗΣΗ]+[ΚΑΤ/ΦΗ] 2. Μέτρηση δεύτερου σηµείου γραµµής [MET&KAT], [ΜΕΤΡΗΣΗ]+[ΚΑΤ/ΦΗ] Σε περίπτωση που έχετε εισάγει συντεταγµένες µε το πλήκτρο ENH και πραγµατοποιήσει µέτρηση σε γνωστά σηµεία, ένας έλεγχος αληθοφάνειας σας ενηµερώνει σχετικά µε το υπολογισθέν µήκος άξονα, το πραγµατικό µήκος και τη διαφορά. Έλεγχος As-Built: Αυτό το παράθυρο διαλόγου σας δείχνει τις τιµές pγραµµή, Μετατόπιση και Ύψος ενός µετρηθέντος σηµείου σε σχέση µε τον άξονα. [ΜετΙΝ] [ΠΡΟΣΧΕ ] Ο άξονας είναι θετικός: TC400Z67 Σας επιτρέπει να εισάγετε τιµές για τη µετατόπιση του άξονα. Μεταβαίνει σε λειτουργία Layout. 76 Προγράµµατα

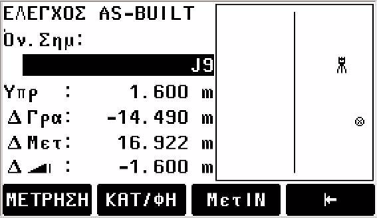

77 Το µετρηθέν σηµείο βρίσκεται στην κατεύθυνση από την αρχή του άξονα προς το τελικό σηµείο του άξονα. Η µετατόπιση είναι θετική: Το µετρηθέν σηµείο βρίσκεται δεξιά του άξονα. Το ύψος είναι θετικό: Το ύψος του µετρηθέντος σηµείου υπερβαίνει το ύψος του πρώτου σηµείου γραµµής. Το ύψος του πρώτου σηµείου γραµµής χρησιµοποιείται πάντα ως ύψος αναφοράς! ΠΡΟΣΧΕ ΙΟ Εδώ µπορείτε να αναζητήσετε ή να εισάγετε σηµεία για τη χάραξη σχετικά µε τον µετρηθέντα άξονα. [ΜετΙΝ] Σας επιτρέπει να εισάγετε τιµές για τη µετατόπιση του άξονα. [Γρ&Μετ] Μεταβαίνει σε λειτουργία AsBuilt. Τα γραφικά σάς δείχνουν τη θέση του πρίσµατος σε σχέση µε το σηµείο χάραξης. Πιο κάτω εµφανίζονται οι ακριβείς τιµές, σε συνδυασµό µε βέλη που υποδεικνύουν την κατεύθυνση. Η γραµµή είναι θετική (βέλος προς τα επάνω): Το στοχοθετηµένο σηµείο είναι πιο µακριά από το µετρηθέν σηµείο. Η µετατόπιση είναι θετική (βέλος προς τα δεξιά): Το στοχοθετηµένο σηµείο είναι στα δεξιά του µετρηθέντος σηµείου. Το ύψος είναι θετικό (βέλος προς τα επάνω): Το στοχοθετηµένο σηµείο είναι ψηλότερα από το µετρηθέν σηµείο. Το ύψος του πρώτου σηµείου γραµµής χρησιµοποιείται πάντα ως ύψος αναφοράς! Τα γραφικά εµφανίζονται κλιµακωτά για καλύτερη άποψη. Για το λόγο αυτό, είναι πιθανή η µετακίνηση του σηµείου του σταθµού πάνω στα γραφικά. Προγράµµατα TC400Z68 77

78 Πρέπει να προσέξετε ότι το πρώτο σηµείο γραµµής καθώς και το τελευταίο σηµείο γραµµής µετρήθηκαν στο προηγούµενο σύστηµα συντεταγµένων. Κατά τη χάραξη αυτών των σηµείων, τα σηµεία εµφανίζονται στο παλιό σύστηµα µετατοπισµένα. Στη διάρκεια αυτής της εφαρµογής, οι πρόσφατες παράµετροι του προσανατολισµού και του σταθµού θα αντικατασταθούν από τις νέες που θα υπολογιστούν. Κωδικοποίηση Κωδικοποιεί συγκεκριµένες πληροφορίες σχετικά µε καταγεγραµµένα σηµεία. Με τη βοήθεια της κωδικοποίησης, τα σηµεία µπορούν να αντιστοιχιστούν σε µια συγκεκριµένη οµάδα απλοποιώντας τη µετέπειτα επεξεργασία. Περισσότερες πληροφορίες σχετικά µε την κωδικοποίηση παρατίθενται στην ενότητα «ιαχείριση δεδοµένων». Κωδικοποίηση GSI Κωδικός:Όνοµα κωδικού Περιγρ.:Πρόσθετη παρατήρηση Πληροφ.1:περισσότερα, ελεύθερη επεξεργασία... πληροφορίες Πληροφ.8:γραµµές ιαδικασία: 1. Μετακίνηση του κέρσορα στο πεδίο "Κωδικός". 2. Εισαγωγή κωδικού. 3. [ΜΕΤ&ΚΑΤ]Εκκίνηση µέτρησης της απόστασης και αποθήκευση των τιµών συµπεριλαµβανοµένου και του κωδικού. [ΚΩ ΙΚΟΣ] Αναζήτηση του κωδικού που εισήχθη και δυνατότητα προσθήκης χαρακτηριστικών. 78 Προγράµµατα

79 Εισαγωγή κωδικού από το πληκτρολόγιο Μέσω του πληκτρολογίου µπορείτε απευθείας να εισάγετε µεµονωµένα σετ κωδικού. [OK] [Πρ.Λίστ] [ΚΑΤ/ΦΗ] TC400Z69 Ορισµός του σετ κωδικού. Προσθήκη εισαχθέντος κωδικού στη λίστα κωδικών. Τερµατισµός της εισαγωγής κωδικού ή της επιλογής κωδικού και αποθήκευση του σετ κωδικού. TC400Z70 1. [ΕΙΣΑΓΩΓΗ]Εισαγωγή επιθυµητού κωδικού. 2. Επιβεβαίωση µε ENTER. 3. Εισαγωγή των χαρακτηριστικών [ΟΚ] Ορισµός τους κωδικού. Επέκταση / τροποποίηση κωδικού 1. Καλέστε το διαθέσιµο κωδικό από τη λίστα κωδικών. 2. Η αντικατάσταση των χαρακτηριστικών γίνεται εύκολα. Εξαιρέσεις: Μέσω του επεξεργαστή κωδικοποίησης από το πρόγραµµα LGO/LGO-Tools, µπορείτε σε κάθε χαρακτηριστικό να εκχωρήσετε την ιδιότητά του. Προγράµµατα 79

80 Τα χαρακτηριστικά µε κατάσταση "Fixed" (αµετάβλητη) (βλέπε LGO/LGO-Tools) φέρουν προστασία εγγραφής (τροποποίησης). Η αντικατάσταση ή η τροποποίησή τους δεν είναι εφικτή. Για τα χαρακτηριστικά µε κατάσταση "Mandatory" (υποχρεωτική) απαιτείται εισαγωγή δεδοµένων ή επιβεβαίωση. Τα χαρακτηριστικά µε κατάσταση "Normal" (κανονική) µπορούν να τροποποιηθούν ελεύθερα. Εγγραφή σετ κωδικού [OK] Ορίζει το σετ κωδικού προσωρινά στο σύστηµα µετά τον τερµατισµό των λειτουργιών που αφορούν στον κωδικό. Η εγγραφή είναι δυνατή µόνο µε µέτρηση και πάντοτε µε αναφορά στην τρέχουσα ονοµασία σηµείου. Προειδοποιήσεις / Μηνύµατα Σηµαντικά µηνύµατα Attrib. cannot be changed! (Τα χαρακτηριστικά δεν µπορούν να αλλάξουν!) No codelist available! (Μη διαθέσιµη λίστα κωδικοποίησης!) Entry required! (Απαιτείται εισαγωγή δεδοµένων!) Σηµασία Τα χαρακτηριστικά αµετάβλητης κατάστασης δεν µπορούν να αλλάξουν. εν υπάρχει λίστα κωδικών στη µνήµη. ιεξάγεται εισαγωγή κωδικού από το πληκτρολόγιο και αυτόµατη κλήση χαρακτηριστικών. Λείπει κωδικός. Παρατείνετε την εισαγωγή δεδοµένων. Τα σετ κωδικού που εισάγονται µεµονωµένα δεν προστίθενται στη λίστα κωδικών. Leica Geo Office Tools (LGO-Tools) Οι λίστες κωδικών µπορούν εύκολα να δηµιουργηθούν και να µεταφερθούν στο όργανο µέσω του λογισµικού "LGO-Tools". 80 Προγράµµατα

81 Ρυθµίσεις Από αυτό το µενού ο χρήστης µπορεί να κάνει εκτεταµένες ρυθµίσεις έτσι, ώστε το όργανο να προσαρµοστεί στις απαιτήσεις του. Αντίθεση Ρύθµιση της αντίθεσης της οθόνης σε διαβαθµίσεις των 10%. Πλήκτρο µέτρησης ιαµόρφωση του πλήκτρου ενεργοποίησης στο πλευρικό κάλυµµα. Κλειστό Πλήκτρο µέτρησης απενεργ/νο. ΜΕΤ&ΚΑΤ Το πλήκτρο µέτρησης έχει την ίδια λειτουργία µε το πλήκτρο [MET&KAT]. ΜΕΤΡΗΣΗ Το πλήκτρο µέτρησης έχει την ίδια λειτουργία µε το πλήκτρο [ΜΕΤΡΗΣΗ]. Πλήκτρο ΧΡΗΣΤΗ ιαµόρφωση του πλήκτρου USER (χρήστη) µε αντιστοίχιση λειτουργίας από το µενού FNC. V-Ρύθµιση Ο προσανατολισµός "0" του κατακόρυφου κύκλου µπορεί είτε να επιλεγεί για το ζενίθ, το οριζόντιο επίπεδο ή σε ποσοστιαία µορφή (%). Ζενίθ: Ζενίθ=0, Ορίζοντας=90 Ορίζοντας: Ζενίθ=90, Ορίζοντας=0 V-(%): 45 =100%, Ορίζοντας=0 H τιµή % αυξάνεται γρήγορα. Πάνω από 300%, στην οθόνη εµφανίζεται η ένδειξη "--.--%". ιόρθ. Οριζοντίωσης Ανενεργό Ο αντισταθµιστής κλίσης είναι απενεργοποιηµένος. 1-Άξονας Οι κατακόρυφες γωνίες είναι σύµφωνες µε το νηµατοβαρίδιο. 2-Άξονες Η κατακόρυφη γωνία είναι σύµφωνη µε το νήµα στάθµης και οι οριζόντιες διευθύνσεις διορθώνονται από την κλίση του κατακόρυφου άξονα. Εάν το όργανο χρησιµοποιείται σε µη σταθερή βάση (π.χ. ασταθής πλατφόρµα, πλοίο, κ.λπ.), ο αντισταθµιστής θα πρέπει να τεθεί εκτός λειτουργίας. Ρυθµίσεις 81

82 Με αυτό τον τρόπο αποτρέπεται η µετατόπιση του αντισταθµιστή εκτός του εύρους µέτρησης και η διακοπή της διαδικασίας µέτρησης εµφανίζοντας µήνυµα σφάλµατος. Η ρύθµιση του αντισταθµιστή παραµένει ενεργή ακόµη και µετά τον τερµατισµό λειτουργίας του οργάνου. Γων. Μπίπ Ανενεργό Γωνιακό ηχητικό σήµα απενεργ/νο. Ενεργό Το γωνιακό ηχητικό σήµα ηχεί σε ορθές γωνίες (0, 90, 180, 270 ή 0, 100, 200, 300 gon) Παράδειγµα γωνιακού ηχητικού σήµατος: Από τα 95,0 έως τα 99,5 gon (ή από 105,0 έως 100,5 gon) ηχεί ένα σύντοµο ηχητικό σήµα, ενώ από τα 99,5 έως τα 99,995 gon (ή από 100,5 έως gon) ηχεί ένα συνεχές ηχητικό σήµα. 1) Χωρίς ηχητικό σήµα 2) Σύντοµο ηχητικό σήµα (διακοπτόµενο) 3) Συνεχές ηχητικό σήµα TC400Z71 82 Ρυθµίσεις

83 Μπιπ Το ηχητικό σήµα (µπιπ) είναι µια ακουστική ένδειξη που ηχεί µε το πάτηµα κάθε πλήκτρου. Ανενεργό Ηχητικό σήµα απενεργοποιηµένο Κανονικό Κανονική ένταση Έντονο Αυξηµένη ένταση Προσαύξηση Hz εξιά Ορισµός της «µέτρησης δεξιόστροφης διεύθυνσης» ως οριζόντια δεξιά. Αριστερά Ορισµός της «µέτρησης αριστερόστροφης διεύθυνσης» ως οριζόντια αριστερά. Οι αριστερόστροφες διευθύνσεις εµφανίζονται απλώς στην οθόνη αλλά αποθηκεύονται ως «δεξιόστροφη διεύθυνση». Φωτισµός σταυρονήµατος Ο φωτισµός σταυρονήµατος ενεργοποιείται µόνο εάν έχει ενεργοποιηθεί ο φωτισµός οθόνης. Χαµηλό Φωτισµός χαµηλής έντασης Μεσαίο Φωτισµός µέτριας έντασης Υψηλό Φωτισµός υψηλής έντασης Θέρµανση οθόνης Ενεργός Ενεργοποιείται αυτόµατα όταν ανάβει ο φωτισµός της οθόνης και η θερµοκρασία είναι 5 C. Έξοδος δεδοµένων RS232 Τα δεδοµένα καταγράφονται µέσω της σειριακής σύνδεσης. Για το σκοπό αυτό, πρέπει να είναι συνδεδεµένη µια συσκευή αποθήκευσης δεδοµένων. Εσ. µνήµη Όλα τα δεδοµένα καταγράφονται στην εσωτερική µνήµη. GSI 8/16 Επιλέξτε τη µορφή δεδοµένων εξόδου GSI. GSI 8: GSI 16: Μάσκα 1/2 Επιλέξτε τη µορφή µάσκας δεδοµένων εξόδου GSI. Mask 1: PtID, Hz, V, SD, ppm+mm, hr, hi Mask 2: PtID, Hz, V, SD, E, N, H, hr Ρυθµίσεις 83

84 Οριζόντια ευθυγράµµιση Ενεργό Η οριζόντια ευθυγράµµιση είναι ενεργή. Ανενεργό Η οριζόντια ευθυγράµµιση είναι ανενεργή. Εάν η επιλογή "Hz Collimation ON" είναι ενεργή, κάθε µετρηθείσα οριζόντια γωνία διορθώνεται (ανάλογα µε την κατακόρυφη γωνία). Για την κανονική λειτουργία, η οριζόντια ευθυγράµµιση παραµένει ενεργή. Περισσότερες πληροφορίες για την οριζόντια ευθυγράµµιση µπορείτε να βρείτε στην ενότητα "Ρυθµίσεις". Αυτόµατο κλείσιµο Ενεργό Το όργανο τίθεται εκτός λειτουργίας µετά από 20 λεπτά εάν δεν πραγµατοποιηθεί κάποια ενέργεια (= δεν πατηθεί πλήκτρο, V και Hz απόκλιση γωνίας ±3' / ±600cc). Ανενεργό Το όργανο τίθεται µόνιµα σε λειτουργία. Η µπαταρία αποφορτίζεται γρηγορότερα. Αναµονή Οικονοµικό πρόγραµµα λειτουργίας. Το όργανο τίθεται ξανά σε λειτουργία µε το πάτηµα οποιουδήποτε πλήκτρου. Ελάχ. ανάγνωση Μπορείτε να επιλέξετε σε 3 βήµατα τη µορφή της γωνίας που εµφανίζεται στην οθόνη. Για 360 '": 0 00' 01" / 0 00' 05" / 0 00' 10" Πάντα " εµφανίζεται Για 360 : 0,0001 / 0,0005 / 0,001 Για gon: 0,0001 gon / 0,0005 gon / 0,001 gon Για mil: 0.01 mil / 0.05 mil / 0.10 mil Μέθοδος εισαγωγής Εδώ µπορείτε να επιλέξετε τη µέθοδο εισαγωγής αλφαριθµητικών χαρακτήρων. Μέθοδος 1 Στάνταρ µέθοδος Μέθοδος 2 Προηγµένη µέθοδος 84 Ρυθµίσεις

85 Μονάδα γωνίας ' " (εξηκονταδικές µοίρες) πιθανές τιµές γωνίας: 0 έως '59'' DD (δεκαδικές µοίρες) πιθανές τιµές γωνίας: 0 έως gon πιθανές τιµές γωνίας: 0 gon έως gon mil πιθανές τιµές γωνίας: 0 έως mil Μπορείτε να αλλάξετε τη ρύθµιση των µονάδων γωνίας οποιαδήποτε στιγµή. Οι εκάστοτε τιµές που εµφανίζονται στην οθόνη µετατρέπονται σύµφωνα µε την επιλεγείσα τιµή. Μονάδες απόστασης meter Μέτρα ft-in1/16 US-πόδια-ίντσες-1/16 ίντσας US-ft US-πόδια INT-ft ιεθνής µονάδα ποδών Θερµοκρασία C Βαθµοί Κελσίου F Βαθµοί Φαρενάιτ Πίεση mbar hpa mmhg inhg Millibar Hecto Pascal Στήλη υδραργύρου σε χιλιοστά Στήλη υδραργύρου σε ίντσες Ρυθµίσεις 85

86 Ρυθµίσεις EDM Οι ρυθµίσεις EDM περιλαµβάνουν ένα λεπτοµερές µενού µε πλαίσια επιλογής. Μέθοδος EDM Στα όργανα TCR είναι διαθέσιµες διαφορετικές ρυθµίσεις για µετρήσεις µε EDM ορατής (RL) και αόρατης (IR) ακτίνας. Ανάλογα µε το πρόγραµµα µέτρησης που έχει επιλεγεί, τα είδη πρίσµατος που επιλέγονται είναι διαφορετικά TC400Z72 IR-Κανονική IR-Γρήγορη IR-Τάχιστη IR-Αυτ.Στόχος Πρόγραµµα ακριβούς µέτρησης για µετρήσεις υψηλής ακριβείας µε πρίσµατα (2mm + 2 ppm) Πρόγραµµα ταχείας µέτρησης µε υψηλή ταχύτητα και µειωµένη ακρίβεια (5mm + 2 ppm) Συνεχής µέτρηση απόστασης (5mm + 2 ppm) Μέτρηση απόστασης σε αυτοκόλλητους στόχους (5mm + 2 ppm) 86 Ρυθµίσεις EDM

87 RL-Σύντοµη Μικρή εµβέλεια. Για µετρήσεις αποστάσεων χωρίς πρίσµατα µε στοχοθετηµένη απόσταση έως 80 m (3mm + 2 ppm) Πρίσµα 360 GRZ RL-Τάχιστη RL-Πρίσµα Συνεχής µέτρηση απόστασης χωρίς πρίσµατα (5mm + 2 ppm) Μεγάλη εµβέλεια. Για µετρήσεις απόστασης µε πρίσµατα (5mm + 2 ppm) Με το RL-EDM, µετράται κάθε αντικείµενο εντός της ακτίνας (πιθανόν και κλαδιά, αυτοκίνητα, κ.λπ.). Τύπος πρίσµατος Ανάκληση της λειτουργίας στις ρυθµίσεις EDM. Πρίσµατα Leica Βασικό πρίσµα (στρογγυλό) GPH1 + GPR1 Σταθερές [mm] Mini prism GRZ101 Mini prism GMP101/ JPMINI Mini prism Ανακλαστικοί στόχοι έχει οριστεί ως "σταθερά USER -- πρίσµατος" (-mm , π.χ.: mm = 14 -> εισαγωγή = = 20.4 RL Χωρίς ανακλαστήρα Ρυθµίσεις EDM 87

88 Σταθερά πρίσµατος Ανάκληση της λειτουργίας στις ρυθµίσεις EDM. Εισαγωγή σταθεράς πρίσµατος που ορίζεται από το χρήστη. Η εισαγωγή γίνεται µόνο σε [mm]. Οριακές τιµές: -999,9 mm έως +999,9 mm Εµφάνιση λέιζερ Ανενεργό:Το ορατό λέιζερ είναι ανενεργό. Ενεργό:Το ορατό λέιζερ για αναγνώριση σηµείου στόχου είναι ενεργό. Φωτεινός οδηγός Το άτοµο που βρίσκεται στο πρίσµα µπορεί να καθοδηγηθεί από τα φώτα που αναβοσβήνουν απευθείας στο σκοπευτικό άξονα. Τα ίχνη φωτός είναι ορατά σε απόσταση έως 150 µέτρων. Αυτό είναι χρήσιµο στη χάραξη σηµείων. 1) Κόκκινη δίοδος που αναβοσβήνει 2) Κίτρινη δίοδος που αναβοσβήνει Όρια λειτουργίας:5-150 m ( ft) Απόκλιση: 12 m (40 ft) στα 100 m (330 ft) TC400Z73 88 Ρυθµίσεις EDM

89 [ΚΛΙΜΑΚΑ] Κλίµακα προβολής. [P/Θερµ.] Εισαγωγή ατµοσφαιρικών παραµέτρων. Ατµοσφαιρικές παράµετροι (ppm): Η µέτρηση απόστασης επηρεάζεται άµεσα από τις ατµοσφαιρικές συνθήκες του αέρα όπου διεξάγεται η µέτρηση απόστασης. TC400Z74 Συντελεστής κλίµακας: Εισαγωγή της κλίµακας προβολής. Οι µετρηθείσες τιµές και συντεταγµένες διορθώνονται µε την παράµετρο PPM. [PPM=0] Ορίζει τις προεπιλεγµένες παραµέτρους. [PPM] Εισαγωγή µεµονωµένων παραµέτρων κλίµακας. TC400Z75 Προκειµένου να ληφθούν υπόψη αυτές οι επιδράσεις, οι µετρήσεις απόστασης διορθώνονται χρησιµοποιώντας παραµέτρους ατµοσφαιρικής διόρθωσης. Ρυθµίσεις EDM 89

90 Η σε ΜΣΘ: MSL Υψόµετρο πάνω από το επίπεδο της θάλασσας στη θέση που βρίσκεται το όργανο. Θερµοκρασία Θερµοκρασία αέρα στη θέση που βρίσκεται το όργανο. Πίεση Πίεση αέρα στη θέση που βρίσκεται το όργανο Ατµοσφ. PPM: Ένδειξη των υπολογισµένων ατµοσφαιρικών PPM. Σήµα [ΣΗΜΑ] Εµφανίζει την ισχύ του σήµατος EDM (ισχύς αντανάκλασης) σε διαβαθµίσεις του 1%. Καθιστά δυνατή τη βέλτιστη σκόπευση σε αποµακρυσµένους δυσδιάκριτους στόχους. 90 Ρυθµίσεις EDM

91 ιαχείριση αρχείων Το πρόγραµµα ιαχείριση αρχείων περιέχει όλες τις λειτουργίες για την εισαγωγή, την επεξεργασία και τον έλεγχο των δεδοµένων στο πεδίο. TC400Z76 Εργασία Οι Εργασίες περιλαµβάνουν ένα σύνολο δεδοµένων διαφορετικών τύπων, π.χ. σταθερά σηµεία, µετρήσεις, κωδικοί, αποτελέσµατα, κ.λπ. Για τον ορισµό της εργασίας απαιτείται η εισαγωγή της ονοµασίας της εργασίας και του χρήστη. Επιπλέον, το σύστηµα εµφανίζει την ώρα και την ηµεροµηνία κατά τη δηµιουργία της εργασίας. Αναζήτηση εργασίας: Μετάβαση µεταξύ εργασιών. [ ΙΑΓΡΑΦΗ] [OK] [NEΑ] ιαγραφή της επιλεγµένης εργασίας. Ορισµός της επιλεγµένης εργασίας. Εκκίνηση νέας εργασίας. TC400Z77 ιαχείριση αρχείων 91

92 Σταθερά σηµεία Τα αποδεκτά σταθερά σηµεία περιέχουν τουλάχιστον το όνοµα σηµείου (ptid) και τις συντεταγµένες (E, N) ή (H). [ ΙΑΓΡΑΦΗ] ιαγραφή του επιλεγµένου σταθερού σηµείου. [ΕΥΡΕΣΗ] Εκκίνηση αναζήτησης σηµείου. υνατότητα εισαγωγής ακριβούς ονόµατος σηµείου ή χρήσης κριτηρίων * χαρακτήρων (Wildcard). [ΝΕΟ] Εισαγωγή νέου ονόµατος (ptid) και συντεταγµένων σηµείου. Μετρήσεις Υπάρχει δυνατότητα αναζήτησης, εµφάνισης ή διαγραφής των δεδοµένων µετρήσεων που βρίσκονται στην εσωτερική µνήµη. [ΕΥΡΕΣΗ] Εκκίνηση παραθύρου διαλόγου αναζήτησης σηµείου. [ΕΜΦΑΝΙΣΗ] Εµφάνιση όλων των µετρήσεων. Κωδικοί Σε κάθε κωδικό, µπορεί να εκχωρηθεί µια περιγραφή και έως 8 σχόλια µε µέγιστο αριθµό 16 χαρακτήρων. [SAVE] [ΕΜΦΑΝΙΣΗ] [ΣΧΟΛΙΑ] Αποθήκευση δεδοµένων. Εκκίνηση παραθύρου διαλόγου αναζήτησης. Εισαγωγή σχολίων. TC400Z78 TC400Z79 92 ιαχείριση αρχείων

93 ιαγραφή Μνήµης ιαγραφή εργασιών, τµηµάτων εργασιών ή όλων των δεδοµένων. [ ΙΑΓΡΑΦΗ] Εκκίνηση διαδικασίας διαγραφής των επιλεγµένων δεδοµένων. [ΜΕΤ&ΚΑΤ] ιαγραφή όλων των δεδοµένων στη µνήµη. Όλα τα δεδοµένα διαγράφονται ολοκληρωτικά! Η διαγραφή της µνήµης δεν είναι αντιστρέψιµη. Μετά την επιβεβαίωση του µηνύµατος, όλα τα δεδοµένα διαγράφονται µόνιµα. Πληροφορίες µνήµης Εµφάνιση των πληροφοριών για τη συγκεκριµένη εργασία που βρίσκονται στη µνήµη όπως: Αριθµός αποθηκευµένων σταθερών σηµείων. Αριθµός καταγεγραµµένων σετ δεδοµένων (σηµεία µέτρησης, κωδικοί, κ.λπ.). Αριθµός ελεύθερων εργασιών ή εργασιών που δεν έχουν οριστεί. ιαχείριση αρχείων 93

94 ιαδικασία εκκίνησης Ρυθµίζει την οθόνη την οποία εµφανίζει πρώτα το όργανο όταν ενεργοποιείται. Για παράδειγµα, µπορεί σε κάθε εκκίνηση να εµφανίζεται η ηλεκτρονική φυσαλίδα. TC400Z80 [OK] Αποθήκευση των τρεχουσών ρυθµίσεων. [ΚΑΤ/ΦΗ] Καθορισµός των πατηµάτων πλήκτρων που εκτελούνται αυτόµατα κατά την εκκίνηση. [ΑΠΕΙΚΟΝ] Εκκίνηση εκτέλεσης της καταγεγραµµένης διαδικασίας. ιαδικασία: Μετά από την επιβεβαίωση του παραθύρου διαλόγου ειδοποίησης, εµφανίζεται η οθόνη "Meas & Rec". Αποθηκεύονται έως και 16 από τα επόµενα πατήµατα πλήκτρων. Η διαδικασία τερµατίζεται µε [ESC]. Εάν η διαδικασία εκκίνησης ενεργοποιηθεί, τα αποθηκευµένα πατήµατα πλήκτρων εκτελούνται αυτόµατα όταν ενεργοποιείτε το όργανο. Η αυτόµατη διαδικασία εκκίνησης έχει τα ίδια αποτελέσµατα µε το µη αυτόµατο πάτηµα των πλήκτρων. Ορισµένες ρυθµίσεις του οργάνου δεν είναι δυνατό να πραγµατοποιηθούν µε αυτό τον τρόπο. Οι "σχετικές καταχωρίσεις" όπως η αυτόµατη ρύθµιση "IR- FINE" κατά την ενεργοποίηση του οργάνου δεν είναι εφικτές. 94 ιαδικασία εκκίνησης
