Γ.Χ. Ψαρράς Τμήμα Επιστήμης των Υλικών, Σχολή Θετικών Επιστημών, Πανεπιστήμιο Πατρών, Πάτρα , Ελλάδα

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Γ.Χ. Ψαρράς Τμήμα Επιστήμης των Υλικών, Σχολή Θετικών Επιστημών, Πανεπιστήμιο Πατρών, Πάτρα 26 504, Ελλάδα"

Transcript

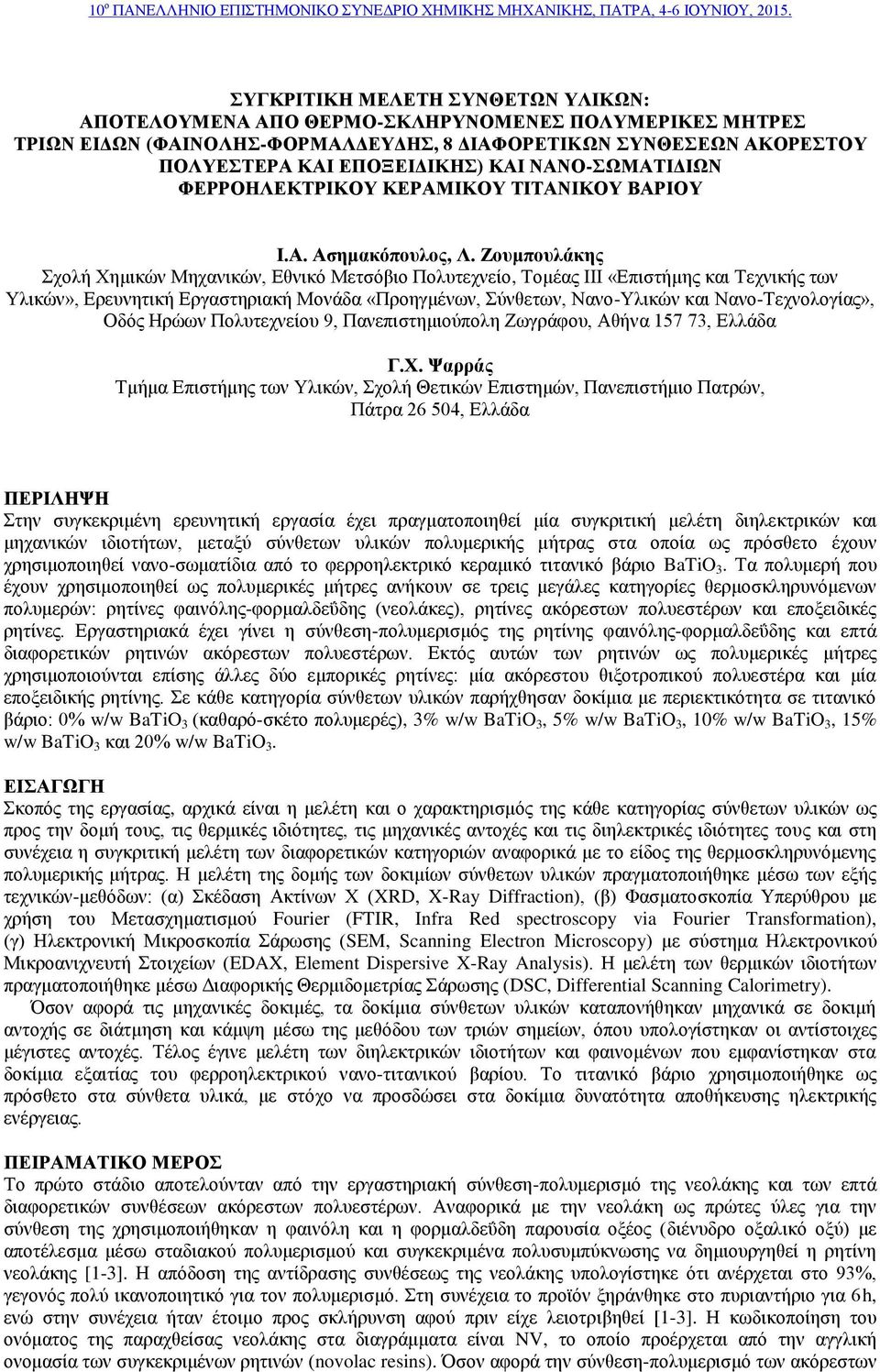

1 ΣΥΓΚΡΙΤΙΚΗ ΜΕΛΕΤΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ: ΑΠΟΤΕΛΟΥΜΕΝΑ ΑΠΟ ΘΕΡΜΟ-ΣΚΛΗΡΥΝΟΜΕΝΕΣ ΠΟΛΥΜΕΡΙΚΕΣ ΜΗΤΡΕΣ ΤΡΙΩΝ ΕΙΔΩΝ (ΦΑΙΝΟΛΗΣ-ΦΟΡΜΑΛΔΕΥΔΗΣ, 8 ΔΙΑΦΟΡΕΤΙKΩΝ ΣΥΝΘΕΣΕΩΝ ΑΚΟΡΕΣΤΟΥ ΠΟΛΥΕΣΤΕΡΑ ΚΑΙ ΕΠΟΞΕΙΔΙΚΗΣ) ΚΑΙ ΝΑΝΟ-ΣΩΜΑΤΙΔΙΩΝ ΦΕΡΡΟΗΛΕΚΤΡΙΚΟΥ ΚΕΡΑΜΙΚΟΥ ΤΙΤΑΝΙΚΟΥ ΒΑΡΙΟΥ Ι.Α. Ασημακόπουλος, Λ. Ζουμπουλάκης Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Τομέας ΙΙΙ «Επιστήμης και Τεχνικής των Υλικών», Ερευνητική Εργαστηριακή Μονάδα «Προηγμένων, Σύνθετων, Νανο-Υλικών και Νανο-Τεχνολογίας», Οδός Ηρώων Πολυτεχνείου 9, Πανεπιστημιούπολη Ζωγράφου, Αθήνα , Ελλάδα Γ.Χ. Ψαρράς Τμήμα Επιστήμης των Υλικών, Σχολή Θετικών Επιστημών, Πανεπιστήμιο Πατρών, Πάτρα , Ελλάδα ΠΕΡΙΛΗΨΗ Στην συγκεκριμένη ερευνητική εργασία έχει πραγματοποιηθεί μία συγκριτική μελέτη διηλεκτρικών και μηχανικών ιδιοτήτων, μεταξύ σύνθετων υλικών πολυμερικής μήτρας στα οποία ως πρόσθετο έχουν χρησιμοποιηθεί νανο-σωματίδια από το φερροηλεκτρικό κεραμικό τιτανικό βάριο BaTiO 3. Τα πολυμερή που έχουν χρησιμοποιηθεί ως πολυμερικές μήτρες ανήκουν σε τρεις μεγάλες κατηγορίες θερμοσκληρυνόμενων πολυμερών: ρητίνες φαινόλης-φορμαλδεΰδης (νεολάκες), ρητίνες ακόρεστων πολυεστέρων και εποξειδικές ρητίνες. Εργαστηριακά έχει γίνει η σύνθεση-πολυμερισμός της ρητίνης φαινόλης-φορμαλδεΰδης και επτά διαφορετικών ρητινών ακόρεστων πολυεστέρων. Εκτός αυτών των ρητινών ως πολυμερικές μήτρες χρησιμοποιούνται επίσης άλλες δύο εμπορικές ρητίνες: μία ακόρεστου θιξοτροπικού πολυεστέρα και μία εποξειδικής ρητίνης. Σε κάθε κατηγορία σύνθετων υλικών παρήχθησαν δοκίμια με περιεκτικότητα σε τιτανικό βάριο: 0% w/w BaTiO 3 (καθαρό-σκέτο πολυμερές), 3% w/w BaTiO 3, 5% w/w BaTiO 3, 10% w/w BaTiO 3, 15% w/w BaTiO 3 και 20% w/w BaTiO 3. ΕΙΣΑΓΩΓΗ Σκοπός της εργασίας, αρχικά είναι η μελέτη και ο χαρακτηρισμός της κάθε κατηγορίας σύνθετων υλικών ως προς την δομή τους, τις θερμικές ιδιότητες, τις μηχανικές αντοχές και τις διηλεκτρικές ιδιότητες τους και στη συνέχεια η συγκριτική μελέτη των διαφορετικών κατηγοριών αναφορικά με το είδος της θερμοσκληρυνόμενης πολυμερικής μήτρας. Η μελέτη της δομής των δοκιμίων σύνθετων υλικών πραγματοποιήθηκε μέσω των εξής τεχνικών-μεθόδων: (α) Σκέδαση Ακτίνων Χ (XRD, X-Ray Diffraction), (β) Φασματοσκοπία Υπερύθρου με χρήση του Μετασχηματισμού Fourier (FTIR, Infra Red spectroscopy via Fourier Transformation), (γ) Ηλεκτρονική Μικροσκοπία Σάρωσης (SEM, Scanning Electron Microscopy) με σύστημα Ηλεκτρονικού Μικροανιχνευτή Στοιχείων (EDAX, Element Dispersive X-Ray Analysis). Η μελέτη των θερμικών ιδιοτήτων πραγματοποιήθηκε μέσω Διαφορικής Θερμιδομετρίας Σάρωσης (DSC, Differential Scanning Calorimetry). Όσον αφορά τις μηχανικές δοκιμές, τα δοκίμια σύνθετων υλικών καταπονήθηκαν μηχανικά σε δοκιμή αντοχής σε διάτμηση και κάμψη μέσω της μεθόδου των τριών σημείων, όπου υπολογίστηκαν οι αντίστοιχες μέγιστες αντοχές. Τέλος έγινε μελέτη των διηλεκτρικών ιδιοτήτων και φαινομένων που εμφανίστηκαν στα δοκίμια εξαιτίας του φερροηλεκτρικού νανο-τιτανικού βαρίου. Το τιτανικό βάριο χρησιμοποιήθηκε ως πρόσθετο στα σύνθετα υλικά, με στόχο να προσδώσει στα δοκίμια δυνατότητα αποθήκευσης ηλεκτρικής ενέργειας. ΠΕΙΡΑΜΑΤΙΚΟ ΜΕΡΟΣ Το πρώτο στάδιο αποτελούνταν από την εργαστηριακή σύνθεση-πολυμερισμό της νεολάκης και των επτά διαφορετικών συνθέσεων ακόρεστων πολυεστέρων. Αναφορικά με την νεολάκη ως πρώτες ύλες για την σύνθεση της χρησιμοποιήθηκαν η φαινόλη και η φορμαλδεΰδη παρουσία οξέος (διένυδρο οξαλικό οξύ) με αποτέλεσμα μέσω σταδιακού πολυμερισμού και συγκεκριμένα πολυσυμπύκνωσης να δημιουργηθεί η ρητίνη νεολάκης [1-3]. Η απόδοση της αντίδρασης συνθέσεως της νεολάκης υπολογίστηκε ότι ανέρχεται στο 93%, γεγονός πολύ ικανοποιητικό για τον πολυμερισμό. Στη συνέχεια το προϊόν ξηράνθηκε στο πυριαντήριο για 6h, ενώ στην συνέχεια ήταν έτοιμο προς σκλήρυνση αφού πριν είχε λειοτριβηθεί [1-3]. Η κωδικοποίηση του ονόματος της παραχθείσας νεολάκης στα διαγράμματα είναι NV, το οποίο προέρχεται από την αγγλική ονομασία των συγκεκριμένων ρητινών (novolac resins). Όσον αφορά την σύνθεση-πολυμερισμό των ακόρεστων

2 πολυεστέρων, οι πρώτες ύλες που χρησιμοποιήθηκαν είναι το μαλεϊκό οξύ (Μ), το αδιπικό οξύ (Α), ο φθαλικός ανυδρίτης (PA) και η διόλη αιθυλενογλυκόλη (EG). Η διαφορά στην σύνθεση-δομή των διάφορων τύπων ακόρεστων πολυεστέρων που παρήχθησαν έγκειται στο γεγονός της διαφορετικής αναλογίας των παραπάνω πρώτων υλών. Εξαιτίας αυτού του γεγονότος προκύπτει και η κωδικοποιημένη ονομασία τους (πχ, M 1 A 3 PA 6, σημαίνει πως στον συγκεκριμένο τύπο ακόρεστου πολυεστέρα από την ποσότητα των δικαρβοξυλικών οξέων το 10% αποτελεί το μαλεϊκό οξύ, το 30% το αδιπικό οξύ, ενώ το 60% ο φθαλικός ανυδρίτης). Σχετικά με την ποσότητα της διόλης αυτή κανονικά στην περίπτωση της πολυεστεροποίησης θα έπρεπε να κατέχει ίση ποσότητα όση το άθροισμα όλων των δικαρβοξυλικών οξέων, δηλαδή 100%, όπου λόγω εξάτμισης και απώλειας ποσοστού αυτής κατά τον πολυμερισμό λόγω υψηλής θερμοκρασίας πολυμερισμού, τοποθετείται ποσότητα 110% [3-6]. Οι επτά τύποι διαφορετικών ακόρεστων πολυεστέρων που συντέθηκαν είναι οι εξής: Μ 1 Α 3 PA 6, M 3 A 4 PA 3, M 4 A 4 PA 2, M 7 A 2 PA 1 και Μ 6 Α 4. Για την περίπτωση του πολυμερισμού των ακόρεστων πολυεστέρων πραγματοποιήθηκε και κινητική μελέτη του εκάστοτε πολυμερισμού καθώς και υπολογισμός των μεγεθών: τελικός-χαρακτηριστικός Αριθμός Οξέος, Μέσο Μοριακό Βάρος, Μοριακό Βάρος της μέσης δομικής μονάδος, Μέσος Βαθμός Πολυμερισμού και επί τοις εκατό Απόδοση-Μετατροπή από αντιδρώντα σε προϊόντα. Τα παραπάνω μεγέθη υπολογίστηκαν μέσω δύο μεθόδων για συγκριτικούς λόγους καθώς και για μείωση του τελικού σφάλματος. Πιο συγκεκριμένα υπολογίστηκαν μέσω της μεθόδου του Παραγόμενου Νερού καθώς και μέσω της μεθόδου του τελικού-χαρακτηριστικού Αριθμού Οξέος. Επίσης ως πολυμερική μήτρα χρησιμοποιήθηκε ένας τύπος εμπορικού ακόρεστου πολυεστέρα (με την κωδικοποιημένη ονομασία CUP, commercial unsaturated polyester) καθώς και μίας εμπορικής εποξειδικής ρητίνης (με την κωδικοποιημένη ονομασία CER, commercial epoxy resin). Το επόμενο στάδιο, ήταν αυτό της μορφοποίησης και θερμοσκλήρυνσης των δοκιμίων σύνθετων υλικών πολυμερικής μήτρας, με τη μέθοδο της χύτευσης μέσω θερμοσυμπίεσης (hot molding technique). Ιδιαίτερη προετοιμασία χρειάζονταν οι ρητίνες εργαστηριακά συντεθειμένων ακόρεστων πολυεστέρων, μέσω προσθήκης βινυλικού μονομερούς σε ποσότητα 30% w/w της ποσότητας του πολυεστέρα και επιβραδυντή σε ποσότητα 0,03% w/w της ποσότητας του προστιθέμενου στυρενίου. Το βινυλικό μονομερές που χρησιμοποιήθηκε ήταν το στυρένιο, το οποίο ουσιαστικά κατά την σκλήρυνση συμπολυμερίζεται με τον ακόρεστο πολυεστέρα δημιουργώντας τρισδιάστατο διασταυρωμένο πλέγμα. Ενώ ο επιβραδυντής-αναστολές που χρησιμοποιήθηκε ήταν η υδροκινόνη. Σχήμα 1. Εικόνα ηλεκτρoνικού μικρoσκοπίου σάρωσης (SEM), σε μεγέθυνση x3000, για το σύνθετο υλικό με πολυμερική ακόρεστη πολυεστερική μήτρα M 4 A 4 PA 2 και 5% w/w περιεκτικότητα σε BaTiO 3.

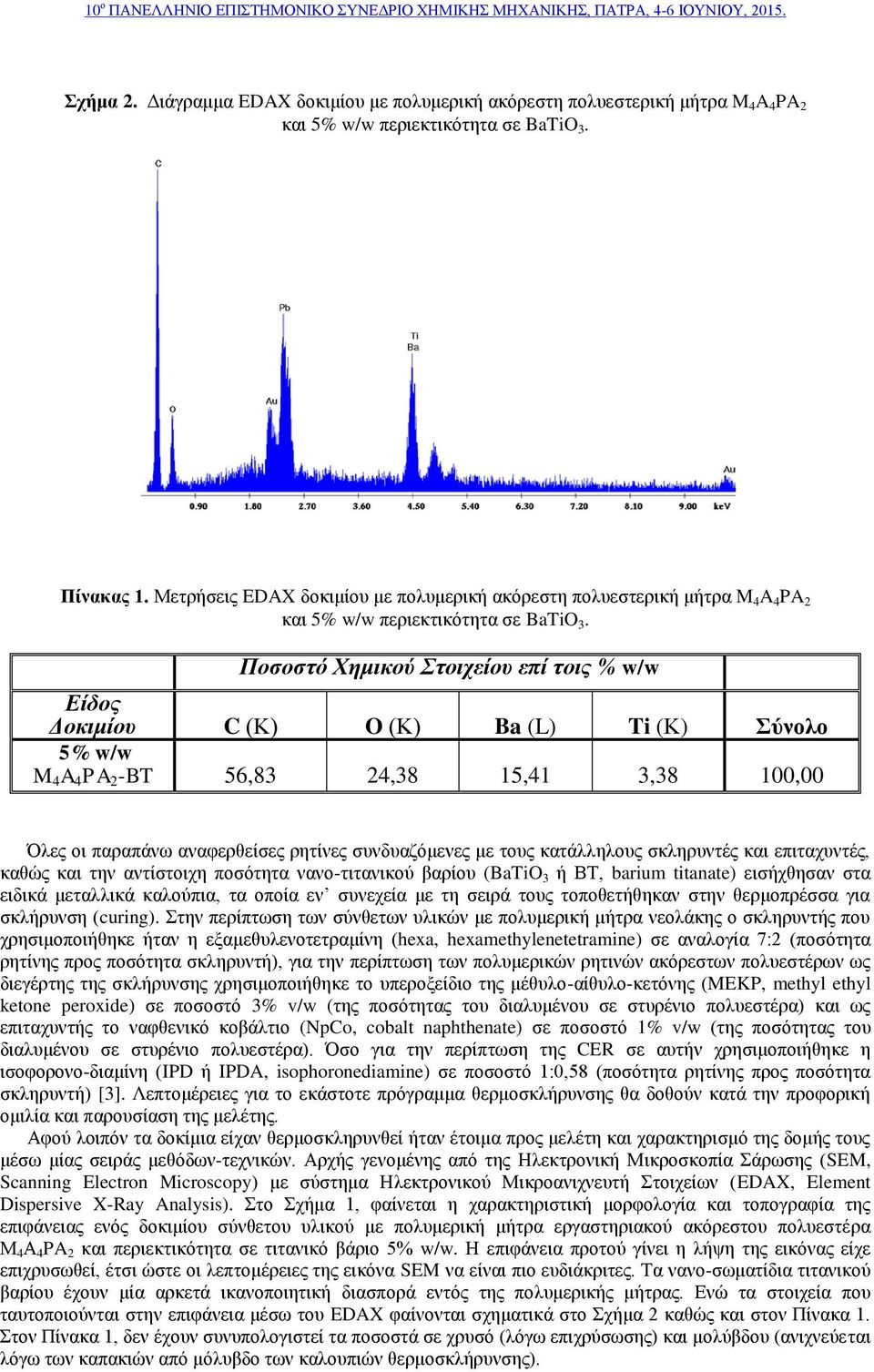

3 Σχήμα 2. Διάγραμμα EDAX δοκιμίου με πολυμερική ακόρεστη πολυεστερική μήτρα M 4 A 4 PA 2 και 5% w/w περιεκτικότητα σε BaTiO 3. Πίνακας 1. Μετρήσεις EDAX δοκιμίου με πολυμερική ακόρεστη πολυεστερική μήτρα M 4 A 4 PA 2 και 5% w/w περιεκτικότητα σε BaTiO 3. Ποσοστό Χημικού Στοιχείου επί τοις % w/w Είδος Δοκιμίου C (Κ) O (Κ) Ba (L) Ti (Κ) Σύνολο 5% w/w M 4 A 4 PA 2 -BT 56,83 24,38 15,41 3,38 100,00 Όλες οι παραπάνω αναφερθείσες ρητίνες συνδυαζόμενες με τους κατάλληλους σκληρυντές και επιταχυντές, καθώς και την αντίστοιχη ποσότητα νανο-τιτανικού βαρίου (BaTiO 3 ή ΒΤ, barium titanate) εισήχθησαν στα ειδικά μεταλλικά καλούπια, τα οποία εν συνεχεία με τη σειρά τους τοποθετήθηκαν στην θερμοπρέσσα για σκλήρυνση (curing). Στην περίπτωση των σύνθετων υλικών με πολυμερική μήτρα νεολάκης ο σκληρυντής που χρησιμοποιήθηκε ήταν η εξαμεθυλενοτετραμίνη (hexa, hexamethylenetetramine) σε αναλογία 7:2 (ποσότητα ρητίνης προς ποσότητα σκληρυντή), για την περίπτωση των πολυμερικών ρητινών ακόρεστων πολυεστέρων ως διεγέρτης της σκλήρυνσης χρησιμοποιήθηκε το υπεροξείδιο της μέθυλο-αίθυλο-κετόνης (MEKP, methyl ethyl ketone peroxide) σε ποσοστό 3% v/w (της ποσότητας του διαλυμένου σε στυρένιο πολυεστέρα) και ως επιταχυντής το ναφθενικό κοβάλτιο (NpCo, cobalt naphthenate) σε ποσοστό 1% v/w (της ποσότητας του διαλυμένου σε στυρένιο πολυεστέρα). Όσο για την περίπτωση της CER σε αυτήν χρησιμοποιήθηκε η ισοφορονο-διαμίνη (IPD ή IPDA, isophoronediamine) σε ποσοστό 1:0,58 (ποσότητα ρητίνης προς ποσότητα σκληρυντή) [3]. Λεπτομέρειες για το εκάστοτε πρόγραμμα θερμοσκλήρυνσης θα δοθούν κατά την προφορική ομιλία και παρουσίαση της μελέτης. Αφού λοιπόν τα δοκίμια είχαν θερμοσκληρυνθεί ήταν έτοιμα προς μελέτη και χαρακτηρισμό της δομής τους μέσω μίας σειράς μεθόδων-τεχνικών. Αρχής γενομένης από της Ηλεκτρονική Μικροσκοπία Σάρωσης (SEM, Scanning Electron Microscopy) με σύστημα Ηλεκτρονικού Μικροανιχνευτή Στοιχείων (EDAX, Element Dispersive X-Ray Analysis). Στο Σχήμα 1, φαίνεται η χαρακτηριστική μορφολογία και τοπογραφία της επιφάνειας ενός δοκιμίου σύνθετου υλικού με πολυμερική μήτρα εργαστηριακού ακόρεστου πολυεστέρα Μ 4 Α 4 PA 2 και περιεκτικότητα σε τιτανικό βάριο 5% w/w. Η επιφάνεια προτού γίνει η λήψη της εικόνας είχε επιχρυσωθεί, έτσι ώστε οι λεπτομέρειες της εικόνα SEM να είναι πιο ευδιάκριτες. Τα νανο-σωματίδια τιτανικού βαρίου έχουν μία αρκετά ικανοποιητική διασπορά εντός της πολυμερικής μήτρας. Ενώ τα στοιχεία που ταυτοποιούνται στην επιφάνεια μέσω του EDAX φαίνονται σχηματικά στο Σχήμα 2 καθώς και στον Πίνακα 1. Στον Πίνακα 1, δεν έχουν συνυπολογιστεί τα ποσοστά σε χρυσό (λόγω επιχρύσωσης) και μολύβδου (ανιχνεύεται λόγω των καπακιών από μόλυβδο των καλουπιών θερμοσκλήρυνσης).

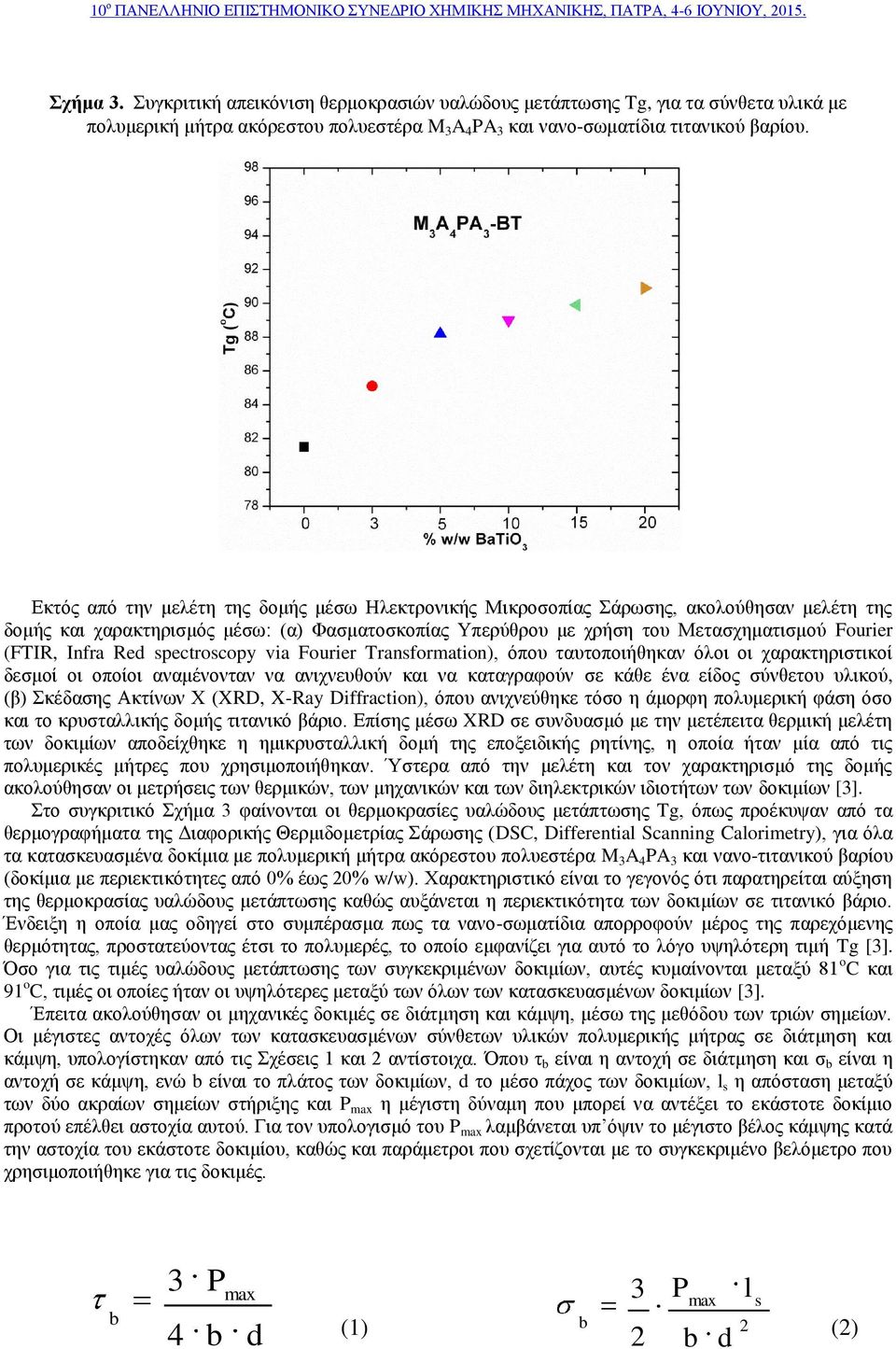

4 Σχήμα 3. Συγκριτική απεικόνιση θερμοκρασιών υαλώδους μετάπτωσης Tg, για τα σύνθετα υλικά με πολυμερική μήτρα ακόρεστου πολυεστέρα M 3 A 4 PA 3 και νανο-σωματίδια τιτανικού βαρίου. Εκτός από την μελέτη της δομής μέσω Ηλεκτρονικής Μικροσοπίας Σάρωσης, ακολούθησαν μελέτη της δομής και χαρακτηρισμός μέσω: (α) Φασματοσκοπίας Υπερύθρου με χρήση του Μετασχηματισμού Fourier (FTIR, Infra Red spectroscopy via Fourier Transformation), όπου ταυτοποιήθηκαν όλοι οι χαρακτηριστικοί δεσμοί οι οποίοι αναμένονταν να ανιχνευθούν και να καταγραφούν σε κάθε ένα είδος σύνθετου υλικού, (β) Σκέδασης Ακτίνων Χ (XRD, X-Ray Diffraction), όπου ανιχνεύθηκε τόσο η άμορφη πολυμερική φάση όσο και το κρυσταλλικής δομής τιτανικό βάριο. Επίσης μέσω XRD σε συνδυασμό με την μετέπειτα θερμική μελέτη των δοκιμίων αποδείχθηκε η ημικρυσταλλική δομή της εποξειδικής ρητίνης, η οποία ήταν μία από τις πολυμερικές μήτρες που χρησιμοποιήθηκαν. Ύστερα από την μελέτη και τον χαρακτηρισμό της δομής ακολούθησαν οι μετρήσεις των θερμικών, των μηχανικών και των διηλεκτρικών ιδιοτήτων των δοκιμίων [3]. Στο συγκριτικό Σχήμα 3 φαίνονται οι θερμοκρασίες υαλώδους μετάπτωσης Tg, όπως προέκυψαν από τα θερμογραφήματα της Διαφορικής Θερμιδομετρίας Σάρωσης (DSC, Differential Scanning Calorimetry), για όλα τα κατασκευασμένα δοκίμια με πολυμερική μήτρα ακόρεστου πολυεστέρα M 3 A 4 PA 3 και νανο-τιτανικού βαρίου (δοκίμια με περιεκτικότητες από 0% έως 20% w/w). Χαρακτηριστικό είναι το γεγονός ότι παρατηρείται αύξηση της θερμοκρασίας υαλώδους μετάπτωσης καθώς αυξάνεται η περιεκτικότητα των δοκιμίων σε τιτανικό βάριο. Ένδειξη η οποία μας οδηγεί στο συμπέρασμα πως τα νανο-σωματίδια απορροφούν μέρος της παρεχόμενης θερμότητας, προστατεύοντας έτσι το πολυμερές, το οποίο εμφανίζει για αυτό το λόγο υψηλότερη τιμή Tg [3]. Όσο για τις τιμές υαλώδους μετάπτωσης των συγκεκριμένων δοκιμίων, αυτές κυμαίνονται μεταξύ 81 o C και 91 o C, τιμές οι οποίες ήταν οι υψηλότερες μεταξύ των όλων των κατασκευασμένων δοκιμίων [3]. Έπειτα ακολούθησαν οι μηχανικές δοκιμές σε διάτμηση και κάμψη, μέσω της μεθόδου των τριών σημείων. Οι μέγιστες αντοχές όλων των κατασκευασμένων σύνθετων υλικών πολυμερικής μήτρας σε διάτμηση και κάμψη, υπολογίστηκαν από τις Σχέσεις 1 και 2 αντίστοιχα. Όπου τ b είναι η αντοχή σε διάτμηση και σ b είναι η αντοχή σε κάμψη, ενώ b είναι το πλάτος των δοκιμίων, d το μέσο πάχος των δοκιμίων, l s η απόσταση μεταξύ των δύο ακραίων σημείων στήριξης και P max η μέγιστη δύναμη που μπορεί να αντέξει το εκάστοτε δοκίμιο προτού επέλθει αστοχία αυτού. Για τον υπολογισμό του P max λαμβάνεται υπ όψιν το μέγιστο βέλος κάμψης κατά την αστοχία του εκάστοτε δοκιμίου, καθώς και παράμετροι που σχετίζονται με το συγκεκριμένο βελόμετρο που χρησιμοποιήθηκε για τις δοκιμές. b 3 Pmax 4 b d max (1) b 2 (2) 3 2 P b d l s

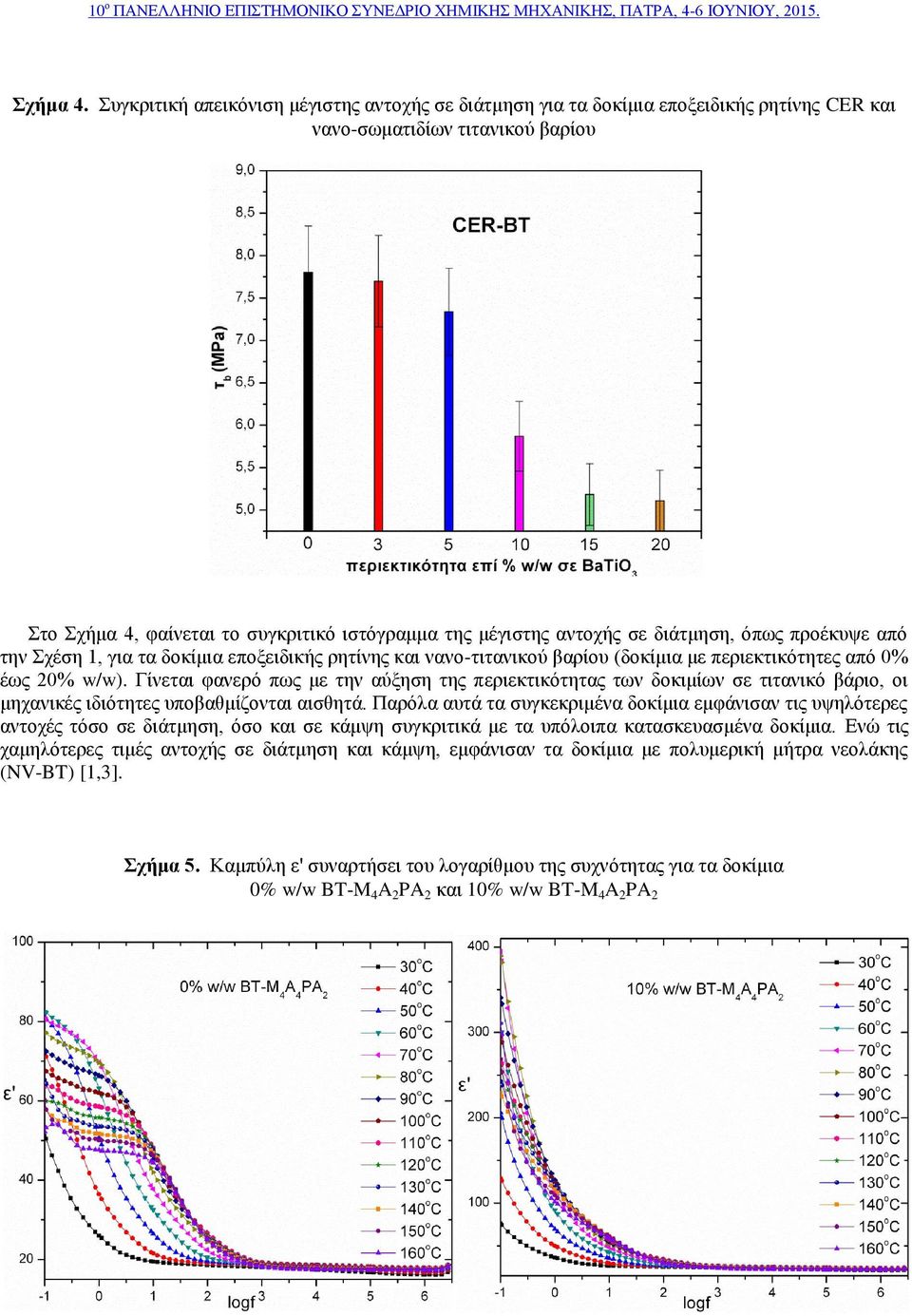

5 Σχήμα 4. Συγκριτική απεικόνιση μέγιστης αντοχής σε διάτμηση για τα δοκίμια εποξειδικής ρητίνης CER και νανο-σωματιδίων τιτανικού βαρίου Στο Σχήμα 4, φαίνεται το συγκριτικό ιστόγραμμα της μέγιστης αντοχής σε διάτμηση, όπως προέκυψε από την Σχέση 1, για τα δοκίμια εποξειδικής ρητίνης και νανο-τιτανικού βαρίου (δοκίμια με περιεκτικότητες από 0% έως 20% w/w). Γίνεται φανερό πως με την αύξηση της περιεκτικότητας των δοκιμίων σε τιτανικό βάριο, οι μηχανικές ιδιότητες υποβαθμίζονται αισθητά. Παρόλα αυτά τα συγκεκριμένα δοκίμια εμφάνισαν τις υψηλότερες αντοχές τόσο σε διάτμηση, όσο και σε κάμψη συγκριτικά με τα υπόλοιπα κατασκευασμένα δοκίμια. Ενώ τις χαμηλότερες τιμές αντοχής σε διάτμηση και κάμψη, εμφάνισαν τα δοκίμια με πολυμερική μήτρα νεολάκης (NV-BT) [1,3]. Σχήμα 5. Καμπύλη ε' συναρτήσει του λογαρίθμου της συχνότητας για τα δοκίμια 0% w/w BT-M 4 A 2 PA 2 και 10% w/w BT-M 4 A 2 PA 2

6 Η μελέτη της διηλεκτρικής συμπεριφοράς των δοκιμίων, πραγματοποιήθηκε μέσω Διηλεκτρικής Φασματοσκοπίας (BDS, Broadband Dielectric Spectroscopy). Αρχικά, μετρήθηκαν τα μεγέθη του πραγματικού και φανταστικού μέρους της ηλεκτρικής διαπερατότητας (ε', ε''), του ηλεκτρικού μέτρου (Μ', Μ''), της εφαπτομένης απωλειών (tanδ) και της αγωγιμότητας συνεχούς (σ ac ) (στο Σχήμα 5, απεικονίζεται η συμπεριφορά του πραγματικού μέρους της ηλεκτρικής διαπερατότητας για τα δοκίμια με πολυεστερική πολυμερική μήτρα Μ 4 Α 4 PA 2 και περιεκτικότητες 0% w/w και 10% w/w σε τιτανικό βάριο, τιμές οι οποίες αντιστοιχούν στις ελάχιστες και στις μέγιστες παρατηρηθείσες τιμές του ε' για τα συγκεκριμένης μήτρας δοκίμια). Στη συνέχεια, κατασκευάστηκαν συγκριτικά διαγράμματα μεταξύ των δοκιμίων με ίδια πολυμερική μήτρα και διάφορες περιεκτικότητες σε τιτανικό βάριο συναρτήσει της θερμοκρασίας και της εξωτερικά επιβαλλόμενης συχνότητας. Τέλος, υπολογίστηκαν οι τιμές της πυκνότητας ενέργειας (<u>) σε όλο το φάσμα των θερμοκρασιών και συχνοτήτων για όλα τα κατασκευασμένα δοκίμια. Συμπερασματικά επιλέχθηκαν συγκεκριμένα δοκίμια που συνδυάζουν ικανοποιητικές διηλεκτρικές, μηχανικές και θερμικές ιδιότητες. ΒΙΒΛΙΟΓΡΑΦΙΑ [1]. Asimakopoulos I., Zoumpoulakis L., Psarras G.C., J. of Applied Polymer Science. 125:5 (2012). [2]. Asimakopoulos I., Psarras G.C., Zoumpoulakis L., Proc.Conf. 8 th Hellenic Polymer Society Symposium (HPOL8), Hersonissos, Crete (2010), p.215. [3]. Ασημακόπουλος Ι.Α., Διδακτορική Διατριβή, Εθνικό Μετσόβιο Πολυτεχνείο, Αθήνα (2015). [4]. Simitzis J., Zoumpoulakis L., Soulis S., Current Trends in Polymer Science. 8 (2003). [5]. Asimakopoulos I.Α., Psarras G.C., Zoumpoulakis L., Express Polymer Letters. 8:9 (2014). [6]. Asimakopoulos I.Α., Psarras G.C., Zoumpoulakis L., Proc.Conf. 9 th International Conference on Nanosciences & Nanotechnologies (NN12), Thessaloniki (2012), p.215.

ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών»

ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών» ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΤΩΝ ΥΛΙΚΩΝ ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών» Στα πλαίσια της σύμβασης ανάθεσης

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ Πετούσης Μάρκος, Δρ. Μηχανολόγος Μηχανικός Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΤΕΙ Κρήτης Σύνθετα υλικά Σύνθετα υλικά

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ Ν. Κεφαλά, Α. Βασιλάκης, Λ. Ζουμπουλάκης Εργαστηριακή Μονάδα Προηγμένων και Συνθέτων Υλικών, Σχολή Χημικών

Διαβάστε περισσότερα

τραχύτητα των σωματιδίων δεν είχε μέχρι τώρα μελετηθεί σε σημαντικό βαθμό στη βιβλιογραφία. Η παρούσα μελέτη περιλαμβάνει μετρήσεις μορφολογίας,

τραχύτητα των σωματιδίων δεν είχε μέχρι τώρα μελετηθεί σε σημαντικό βαθμό στη βιβλιογραφία. Η παρούσα μελέτη περιλαμβάνει μετρήσεις μορφολογίας, Περίληψη Αντικείμενο της παρούσας διδακτορικής διατριβής, υπό τον τίτλο Διεπιφανειακές αλληλεπιδράσεις και μοριακή δυναμική σε οργανικά-ανόργανα νανοσύνθετα πολυμερικά υλικά, είναι η συστηματική μελέτη

Διαβάστε περισσότερα

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις Γ. Κακάλη, Αν. Καθ. Ε.Μ.Π. Α. Γάκη, Χηµ. Μηχ. ΕΜΠ Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις ΑΣΚΗΣΗ 6 Παρασκευή ασβεσταργιλικών ενώσεων µε τη µέθοδο πολυµερισµού αρχικών διαλυµάτων και τη χρήση

Διαβάστε περισσότερα

ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 8: ΠΟΛΥΜΕΡΗ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ

ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 8: ΠΟΛΥΜΕΡΗ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ Ενότητα 8: ΠΟΛΥΜΕΡΗ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης

Διαβάστε περισσότερα

ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3

ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3 ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΚΕΦΑΛΑΙΟ 1. ΒΙΒΛΙΟΓΡΑΦΙΚΗ ΑΝΑΣΚΟΠΗΣΗ 1.1 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ 1 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3 1.3 ΤΟ ΤΙΤΑΝΙΟ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΒΙΟΥΛΙΚΩΝ

Διαβάστε περισσότερα

ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΠΟΛΥΕΣΤΕΡΑ - ΙΝΩΝ ΑΝΘΡΑΚΑ ΜΕΤΑΛΛΙΚΩΝ ΚΟΝΕΩΝ ΨΕΥΔΑΡΓΥΡΟΥ: ΚΑΤΑΣΚΕΥΗ, ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΠΟΛΥΕΣΤΕΡΑ - ΙΝΩΝ ΑΝΘΡΑΚΑ ΜΕΤΑΛΛΙΚΩΝ ΚΟΝΕΩΝ ΨΕΥΔΑΡΓΥΡΟΥ: ΚΑΤΑΣΚΕΥΗ, ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΠΟΛΥΕΣΤΕΡΑ - ΙΝΩΝ ΑΝΘΡΑΚΑ ΜΕΤΑΛΛΙΚΩΝ ΚΟΝΕΩΝ ΨΕΥΔΑΡΓΥΡΟΥ: ΚΑΤΑΣΚΕΥΗ, ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Ι.A. Ασημακόπουλος, Γ. Τσαγκαράκης, Μ. Πιζάνια, Ε. Κανελλοπούλου, Λ. Ζουμπουλάκης Σχολή

Διαβάστε περισσότερα

Ευρύκλεια Καραγιαννίδου, Έλλη Βασταρδή, Θεοχάρης Κόφτης. 5 th Πανελλήνιο Συνέδριο Θερμικής Ανάλυσης & Θερμιδομετρίας Mαϊου 2012, Θεσσαλονίκη

Ευρύκλεια Καραγιαννίδου, Έλλη Βασταρδή, Θεοχάρης Κόφτης. 5 th Πανελλήνιο Συνέδριο Θερμικής Ανάλυσης & Θερμιδομετρίας Mαϊου 2012, Θεσσαλονίκη ΜΕΛΕΤΗ ΤΟΥ ΠΟΛΥΜΟΡΦΙΣΜΟΥ ΤΗΣ ΔΡΑΣΤΙΚΗΣ ΟΥΣΙΑΣ ΦΑΡΜΑΚΩΝ ΜΕ ΤΗ ΒΟΗΘΕΙΑ ΤΗΣ ΔΙΑΦΟΡΙΚΗΣ ΘΕΡΜΙΔΟΜΕΤΡΙΑΣ ΣΑΡΩΣΗΣ, ΤΗΣ ΘΕΡΜΟΣΤΑΘΜΙΚΗΣ ΑΝΑΛΥΣΗΣ ΚΑΙ ΤΗΣ ΠΟΛΩΤΙΚΗΣ ΜΙΚΡΟΣΚΟΠΙΑΣ ΘΕΡΜΑΙΝΟΜΕΝΗΣ ΤΡΑΠΕΖΑΣ Ευρύκλεια Καραγιαννίδου,

Διαβάστε περισσότερα

Εργαστήριο Συνθέτων Υλικών

Εργαστήριο Συνθέτων Υλικών Εργαστήριο Συνθέτων Υλικών Εργαστηριακή Άσκηση 03 ΔΟΚΙΜΕΣ(TEST) ΤΩΝ ΠΟΛΥΜΕΡΩΝ Διδάσκων Δρ Κατσιρόπουλος Χρήστος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών 2014-15 1 Καταστροφικές μέθοδοι 1. Τεχνική διάλυσης της μήτρας

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ IV: ΣΥΝΘΕΣΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΔΙΑΔΙΚΑΣΙΩΝ Πολυτεχνειούπολη Ζωγράφου, Αθήνα 157 80 ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΠΟΛΥΜΕΡΩΝ Τηλ. 210 772 3179 Διευθυντής:

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

Εύη Καραγιαννίδου Χημικός Α.Π.Θ. ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ

Εύη Καραγιαννίδου Χημικός Α.Π.Θ. ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ Εύη Καραγιαννίδου Χημικός Α.Π.Θ. ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ ΜΕΛΕΤΗ ΤΗΣ ΚΙΝΗΤΙΚΗΣ

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

Θερμικές Τεχνικές ΘΕΡΜΟΣΤΑΘΜΙΚΕΣ ΤΕΧΝΙΚΕΣ (TG)

Θερμικές Τεχνικές ΘΕΡΜΟΣΤΑΘΜΙΚΕΣ ΤΕΧΝΙΚΕΣ (TG) Θερμικές Τεχνικές Μια ομάδα τεχνικών με τις οποίες μετρείται κάποια φυσική ιδιότητα μιας ουσίας ή των προϊόντων αντίδρασής της ως συνάρτηση της θερμοκρασίας, όταν η τελευταία μεταβάλλεται κατά ένα προγραμματισμένο

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΗ ΑΠΟΚΡΙΣΗ ΣΥΝΘΕΤΩΝ ΝΑΝΟΔΙΗΛΕΚΤΡΙΚΩΝ ΠΟΛΥΜΕΡΙΚΗΣ ΜΗΤΡΑΣ

ΗΛΕΚΤΡΙΚΗ ΑΠΟΚΡΙΣΗ ΣΥΝΘΕΤΩΝ ΝΑΝΟΔΙΗΛΕΚΤΡΙΚΩΝ ΠΟΛΥΜΕΡΙΚΗΣ ΜΗΤΡΑΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΔΙΑΤΜΗΜΑΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΕΠΙΣΤΗΜΗ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΤΩΝ ΠΟΛΥΜΕΡΩΝ ΜΕΤΑΠΤΥΧΙΑΚΗ ΔΙΑΤΡΙΒΗ ΕΙΔΙΚΕΥΣΗΣ ΗΛΕΚΤΡΙΚΗ ΑΠΟΚΡΙΣΗ ΣΥΝΘΕΤΩΝ ΝΑΝΟΔΙΗΛΕΚΤΡΙΚΩΝ ΠΟΛΥΜΕΡΙΚΗΣ ΜΗΤΡΑΣ ΚΑΡΑΒΙΤΗΣ

Διαβάστε περισσότερα

T.E.I. ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ

T.E.I. ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ T.E.I. ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ ΕΡΓΑΣΤΗΡΙΟ «ΗΛΕΚΤΡΟΝΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΦΑΣΜΑΤΟΣΚΟΠΙΑΣ» ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 4: ΜΕΤΡΗΣΕΙΣ ΥΛΙΚΩΝ ΜΕ ΤΗ ΧΡΗΣΗ ΔΙΑΤΑΞΗΣ ΘΕΡΜΟΒΑΡΥΤΙΚΗΣ-ΘΕΡΜΙΚΗΣ ΑΝΑΛΥΣΗΣ Α.ΚΑΝΑΠΙΤΣΑΣ

Διαβάστε περισσότερα

2. Σύνθετα υλικά µε ενίσχυση. ινών (fibrous composites) σωµατιδίων (particulate composites) 3. Στρωµατικά σύνθετα υλικά (laminar composites)

2. Σύνθετα υλικά µε ενίσχυση. ινών (fibrous composites) σωµατιδίων (particulate composites) 3. Στρωµατικά σύνθετα υλικά (laminar composites) ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΒΙΒΛΙΟΓΡΑΦΙΑ 1..Ι. Παντελής (2008) «Μη µεταλλικά τεχνικά υλικά», Εκδ. Παπασωτηρίου (2 η έκδοση), Αθήνα 2. Μ. Ashby, H. Shercliff, D. Cebon (2011) «Υλικά: Μηχανική, επιστήµη, επεξεργασία και

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

δακτυλίου ανοίγματος 1.8 mm και διαμέτρου 254 mm. Ποιος είναι ο ρυθμός διατμητικής παραμόρφωσης στα τοιχώματα

δακτυλίου ανοίγματος 1.8 mm και διαμέτρου 254 mm. Ποιος είναι ο ρυθμός διατμητικής παραμόρφωσης στα τοιχώματα Επεξεργασία Πολυμερών - η σειρά ασκήσεων: Ρεολογία/Ρεομετρία Πολυμερών. Σε εργαστήριο πραγματοποιούνται οι ακόλουθες μετρήσεις του ιξώδους με τη χρήση τριχοειδούς ιξωδομέτρου στους ο C: (s ) 5.5 8.3 55

Διαβάστε περισσότερα

Κεφάλαιο 1 - Εισαγωγή

Κεφάλαιο 1 - Εισαγωγή Κεφάλαιο 1 - Εισαγωγή Πώς μπορούμε να ονοματίσουμε ένα πολυμερές; Τα πολυμερικά υλικά έχουν κατακλείσει όλους τους τομείς της καθημερινής μας ζωής: από τα υλικά συσκευασίας και τα είδη ένδυσης μέχρι τα

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών 1 Επιτυχημένο προϊόν: Αποδίδει καλά. Καλή αξία σε σχέση με το κόστος. Προσφέρει ευχαρίστηση στον χρήστη. ΥΛΙΚΑ

Διαβάστε περισσότερα

6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC

6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC 6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC Θεωρητικό µέρος Αν µεταξύ δύο αρχικά αφόρτιστων αγωγών εφαρµοστεί µία συνεχής διαφορά δυναµικού ή τάση V, τότε στις επιφάνειές τους θα

Διαβάστε περισσότερα

6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ

6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6-1 6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6.1. ΙΑ ΟΣΗ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Πολλές βιοµηχανικές εφαρµογές των πολυµερών αφορούν τη διάδοση της θερµότητας µέσα από αυτά ή γύρω από αυτά. Πολλά πολυµερή χρησιµοποιούνται

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΦΑΡΜΑΚΕΥΤΙΚΗΣ

ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΦΑΡΜΑΚΕΥΤΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΟΧΗΜΕΙΑΣ Γραφείο 211 Επίκουρος Καθηγητής: Δ. Τσιπλακίδης Τηλ.: 2310 997766 e mail: dtsiplak@chem.auth.gr url:

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Τομέας ΙΙΙ «Επιστήμη και Τεχνική των Υλικών» ΕΡΕΥΝΗΤΙΚΑ ΕΠΙΤΕΥΓΜΑΤΑ ΤΗΣ ΕΡΓΑΣΤΗΡΙΑΚΗΣ ΜΟΝΑΔΑΣ: «ΠΡΟΗΓΜΕΝΑ ΚΑΙ ΣΥΝΘΕΤΑ ΥΛΙΚΑ» Ι. Σιμιτζής, Καθηγητής Ε.Μ.Π.

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS)

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS) ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS) Γ. Αλεξίου, Β. Περδικάρη, Π. Δημητρακέλλης, Ε. Φάρσαρη, Α. Καλαμπούνιας, Ε.Αμανατίδης και Δ.Ματαράς

Διαβάστε περισσότερα

Μέθοδοι έρευνας ορυκτών και πετρωμάτων

Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μάθημα 11 ο Διαφορική θερμική ανάλυση (DTA) Διδάσκων Δρ. Αδαμαντία Χατζηαποστόλου Τμήμα Γεωλογίας Πανεπιστημίου Πατρών Ακαδημαϊκό Έτος 2017-2018 Ύλη 11 ου μαθήματος

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2

ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 Λ. Ναλµπαντιάν Ινστιτούτο Τεχνικής Χηµικών ιεργασιών, ΕΚΕΤΑ, Τ.Θ. 361, 57001, Θέρµη,Θεσσαλονίκη

Διαβάστε περισσότερα

ΘΕΡΜΙΚΗ ΑΝΑΛΥΣΗ Θερμικές Μέθοδοι Θερμικές Τεχνικές

ΘΕΡΜΙΚΗ ΑΝΑΛΥΣΗ Θερμικές Μέθοδοι Θερμικές Τεχνικές ΘΕΡΜΙΚΗ ΑΝΑΛΥΣΗ Θερμικές Μέθοδοι Θερμικές Τεχνικές Μια ομάδα τεχνικών με τις οποίες μετρείται κάποια φυσική ιδιότητα μιας ουσίας ήτων προϊόντων αντίδρασής της ως συνάρτηση της θερμοκρασίας, όταν ητελευταία

Διαβάστε περισσότερα

ΑΝΙΧΝΕΥΣΗ ΡΩΓΜΩΝ ΣΕ ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ ΜΕ ΘΕΡΜΟΓΡΑΦΙΑ ΔΙΝΟΡΡΕΥΜΑΤΩΝ

ΑΝΙΧΝΕΥΣΗ ΡΩΓΜΩΝ ΣΕ ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ ΜΕ ΘΕΡΜΟΓΡΑΦΙΑ ΔΙΝΟΡΡΕΥΜΑΤΩΝ ΑΝΙΧΝΕΥΣΗ ΡΩΓΜΩΝ ΣΕ ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ ΜΕ ΘΕΡΜΟΓΡΑΦΙΑ ΔΙΝΟΡΡΕΥΜΑΤΩΝ Ν. Τσόπελας, Ι. Σαρρής, Ν.Ι. Σιακαβέλλας Τμήμα Μηχανολόγων & Αεροναυπηγών Μηχανικών, Πανεπιστήμιο Πατρών, 26500 Πάτρα Περίληψη Η ανίχνευση

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ H παρούσα Διδακτορική Διατριβή περιλαμβάνει συστηματική μελέτη για την ανάπτυξη τριοδικού καταλυτικού μετατροπέα (TWC) που να επιδεικνύει

Διαβάστε περισσότερα

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Παρασκευή Στηριγμένων Καταλυτών. 2. Χαρακτηρισμός Καταλυτών

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Παρασκευή Στηριγμένων Καταλυτών. 2. Χαρακτηρισμός Καταλυτών ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Παρασκευή Στηριγμένων Καταλυτών 2. Χαρακτηρισμός Καταλυτών Παρασκευή Στηριγμένων Καταλυτών Τεχνικές Εμποτισμού Ξηρός Εμποτισμός Υγρός Εμποτισμός Απλός Εμποτισμός Εναπόθεση - Καθίζηση

Διαβάστε περισσότερα

Μηχανική πολυμερών - Ακαδ. έτος , 1 η σειρά ασκήσεων: Μέσα Μοριακά Βάρη πολυμερών

Μηχανική πολυμερών - Ακαδ. έτος , 1 η σειρά ασκήσεων: Μέσα Μοριακά Βάρη πολυμερών Μηχανική πολυμερών - Ακαδ. έτος 2016-2017, 1 η σειρά ασκήσεων: Μέσα Μοριακά Βάρη πολυμερών 1. Να υπολογισθούν τα M, M και ο δείκτης διασποράς δείγματος πολυμερούς το οποίο αποτελείται από ισομοριακές ποσότητες

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές

Διαβάστε περισσότερα

Ανθεκτικότητα Υλικών και Περιβάλλον

Ανθεκτικότητα Υλικών και Περιβάλλον Ανθεκτικότητα Υλικών και Περιβάλλον Ν. Μ. Μπάρκουλα, Επίκουρη Καθηγήτρια, Δρ. Μηχ/γος Μηχανικός 1 Τι είναι: Περίγραμμα Μαθήματος Επιλογής Μάθημα Επιλογής στο 9ο Εξάμηνο του ΤΜΕΥ Με τι ασχολείται: Με την

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΚΑΙ ΥΛΙΚΩΝ ΑΣΚΗΣΗ 3: ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ΚΡΑΜΑΤΩΝ ΟΜΑΔΑ 1

ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΚΑΙ ΥΛΙΚΩΝ ΑΣΚΗΣΗ 3: ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ΚΡΑΜΑΤΩΝ ΟΜΑΔΑ 1 ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΚΑΙ ΥΛΙΚΩΝ ΑΣΚΗΣΗ 3: ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ΚΡΑΜΑΤΩΝ ΟΜΑΔΑ 1 Προφορικές εξετάσεις/αναφορές: Κάθε ομάδα ετοιμάζει μία παρουσίαση (στο πρόγραμμα Power Point για ~30 45 λεπτά, 10 15

Διαβάστε περισσότερα

Τ, Κ Η 2 Ο(g) CΟ(g) CO 2 (g) Λύση Για τη συγκεκριμένη αντίδραση στους 1300 Κ έχουμε:

Τ, Κ Η 2 Ο(g) CΟ(g) CO 2 (g) Λύση Για τη συγκεκριμένη αντίδραση στους 1300 Κ έχουμε: ΘΕΜΑΤΑ ΤΕΛΙΚΩΝ ΕΞΕΤΑΣΕΩΝ ΣΤΗ ΦΥΣΙΚΟΧΗΜΕΙΑ - ΑΣΚΗΣΕΙΣ 5-6 (Α. Χημική Θερμοδυναμική) η Άσκηση Η αντίδραση CO(g) + H O(g) CO (g) + H (g) γίνεται σε θερμοκρασία 3 Κ. Να υπολογιστεί το κλάσμα των ατμών του

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Πλαστικότητα, Διαρροή, Ολκιμότητα Διαρροή (Yielding) Αντοχή σε διαρροή (yield strength) είναι η τάση πέρα από την οποία το υλικό επιδεικνύει πλαστική συμπεριφορά

Διαβάστε περισσότερα

7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ

7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΑΚΤΙΝΙΚΟ Ε ΡΑΝΟ ΟΛΙΣΘΗΣΗΣ 7.1 Εδρανα Τα έδρανα αποτελούν φορείς στήριξης και οδήγσης κινούµενων µηχανολογικών µερών, όπως είναι οι άξονες, -οι οποίοι καταπονούνται µόνο σε κάµψη

Διαβάστε περισσότερα

Ερωτήσεις-Θέματα προηγούμενων εξετάσεων

Ερωτήσεις-Θέματα προηγούμενων εξετάσεων Ερωτήσεις-Θέματα προηγούμενων εξετάσεων Μέρος Α Κεφάλαιο 1 ο Εισαγωγή 1.1. Ποια είναι η διάκριση μεταξύ Μεσοφάσεων και Υγροκρυσταλλικών φάσεων; Κεφάλαιο ο Είδη και Χαρακτηριστικά των Υγρών Κρυστάλλων.1.

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ. Αθήνα, 12/08/2014 Α.Π. : Προς: Τ.Ε.Ι. ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ 3ο χλμ. Π.Ε.Ο. ΛΑΜΙΑΣ - ΑΘΗΝΩΝ T.

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ. Αθήνα, 12/08/2014 Α.Π. : Προς: Τ.Ε.Ι. ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ 3ο χλμ. Π.Ε.Ο. ΛΑΜΙΑΣ - ΑΘΗΝΩΝ T. : 9-5 INFORMATICS DEVELOPMEN T AGENCY Digitally signed by INFORMATICS DEVELOPMENT AGENCY Date: 2014.08.13 11:10:26 EEST Reason: Location: Athens ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΘΡΗΣΚΕΥΜΑΤΩΝ

Διαβάστε περισσότερα

2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος

2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος 2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος Όπως είναι γνωστό από την καθημερινή εμπειρία τα περισσότερα σώματα που χρησιμοποιούνται στις ηλεκτρικές ηλεκτρονικές

Διαβάστε περισσότερα

ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ Μελέτη της κινητικής σκλήρυνσής τους με την Φασματοσκοπία FTIR.

ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ Μελέτη της κινητικής σκλήρυνσής τους με την Φασματοσκοπία FTIR. ΟΙ ΕΠΟΞΕΙΔΙΚΕΣ ΚΟΛΛΕΣ ΣΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΕΡΓΩΝ ΤΕΧΝΗΣ ΑΠΟ ΓΥΑΛΙ ή ΚΕΡΑΜΙΚΟ Μελέτη της κινητικής σκλήρυνσής τους με την Φασματοσκοπία FTIR. Ε.Γ. Καραγιαννίδου, Δ.Σ. Αχιλιάς και Ε.Δ. Σιδερίδου Εργαστήριο

Διαβάστε περισσότερα

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Γραπτό τεστ (συν-)αξιολόγησης στο μάθημα: «ΔΙΑΓΝΩΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΗ ΜΕΛΕΤΗ

Διαβάστε περισσότερα

Εισαγωγή. 1.1 Ο κόσμος των υλικών

Εισαγωγή. 1.1 Ο κόσμος των υλικών Εισαγωγή 1 1 Εισαγωγή Βατάλης Αργύρης 1.1 Ο κόσμος των υλικών Tα υλικά αποτελούν μέρος της βάσης όλων των τεχνολογικών εξελίξεων. Όλες οι ανθρώπινες δραστηριότητες και το επίπεδο ζωής επηρεάζονται σε μεγάλο

Διαβάστε περισσότερα

Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης Σχολή Θετικών Επιστημών Τμήμα Χημείας

Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης Σχολή Θετικών Επιστημών Τμήμα Χημείας Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης Σχολή Θετικών Επιστημών Τμήμα Χημείας ΒΑΣΙΛΕΙΟΣ Δ. ΚΑΡΑΒΕΛΙΔΗΣ ΠΤΥΧΙΟΥΧΟΣ ΧΗΜΙΚΟΣ ΠΑΡΑΣΚΕΥΗ ΝΑΝΟΣΩΜΑΤΙΔΙΩΝ ΤΥΠΟΥ CORE-SHELL ΓΙΑ ΤΗ ΣΤΟΧΕΥΜΕΝΗ ΑΠΟΔΕΣΜΕΥΣΗ ΤΟΥ ΑΝΤΙΚΑΡΚΙΝΙΚΟΥ

Διαβάστε περισσότερα

ΠΡΟΣΚΛΗΣΗ ΕΚΔΗΛΩΣΗΣ ΕΝΔΙΑΦΕΡΟΝΤΟΣ (Για υποτροφία)

ΠΡΟΣΚΛΗΣΗ ΕΚΔΗΛΩΣΗΣ ΕΝΔΙΑΦΕΡΟΝΤΟΣ (Για υποτροφία) Διεύθυνση: Πληροφορίες: Τηλ.: Φαξ: e-mail: Αρ. Φακέλου: ΜΟΔΥ - ΕΛΚΕ ΑΠΘ Γούλιου Ελένη 2310-994082 2310-200392 prosk@rc.auth.gr 95866 Θεσσαλονίκη, 01/10/2018 Αρ. Πρωτ. Πρόσκλησης: 118266/2018 ΑΝΑΡΤΗΤΕΑ

Διαβάστε περισσότερα

Εργασία Νο21 ΠΕΙΡΑΜΑΤΙΚΟΣ ΕΛΕΓΧΟΣ ΤΕΧΝΙΚΩΝ ΕΠΙΣΚΕΥΗΣ ΔΟΚΩΝ ( ΡΗΤΙΝΕΝΕΣΕΙΣ, ΕΚΤΟΞΕΥΜΕΝΟ ΣΚΥΡΟΔΕΜΑ, ΜΕΤΑΛΛΙΚΟ ΕΛΑΣΜΑ)

Εργασία Νο21 ΠΕΙΡΑΜΑΤΙΚΟΣ ΕΛΕΓΧΟΣ ΤΕΧΝΙΚΩΝ ΕΠΙΣΚΕΥΗΣ ΔΟΚΩΝ ( ΡΗΤΙΝΕΝΕΣΕΙΣ, ΕΚΤΟΞΕΥΜΕΝΟ ΣΚΥΡΟΔΕΜΑ, ΜΕΤΑΛΛΙΚΟ ΕΛΑΣΜΑ) Εργασία Νο21 ΠΕΙΡΑΜΑΤΙΚΟΣ ΕΛΕΓΧΟΣ ΤΕΧΝΙΚΩΝ ΕΠΙΣΚΕΥΗΣ ΔΟΚΩΝ ( ΡΗΤΙΝΕΝΕΣΕΙΣ, ΕΚΤΟΞΕΥΜΕΝΟ ΣΚΥΡΟΔΕΜΑ, ΜΕΤΑΛΛΙΚΟ ΕΛΑΣΜΑ) ΠΑΠΑΘΑΝΑΣΙΟΥ ΚΩΝΣΤΑΝΤΙΝΟΣ Περίληψη Η επισκευή δοκών οι οποίες έχουν αστοχήσει λόγω ανεπαρκούς

Διαβάστε περισσότερα

Αντιδράσεις Πολυμερών

Αντιδράσεις Πολυμερών Αντιδράσεις Πολυμερών Αντιδράσεις Μετατροπής Πολυμερών Αντιδράσεις που αφορούν την κυρία αλυσίδα Αντιδράσεις που αφορούν πλευρικές ομάδες R Αντιδράσεις τελικής ομάδας X R X Y Αντιδράσεις Κύριας Αλυσίδας

Διαβάστε περισσότερα

EΡΓΑΣΤΗΡΙΟ ΠΟΛΥΜΕΡΩΝ Ενότητα : Διαφορική Ανιχνευτική Θερμιδομετρία (DSC)

EΡΓΑΣΤΗΡΙΟ ΠΟΛΥΜΕΡΩΝ Ενότητα : Διαφορική Ανιχνευτική Θερμιδομετρία (DSC) EΡΓΑΣΤΗΡΙΟ ΠΟΛΥΜΕΡΩΝ Ενότητα : Διαφορική Ανιχνευτική Θερμιδομετρία (DSC) Διδάσκων : Κων/νος Τσιτσιλιάνης, Καθηγητής Ουρανία Κούλη, Ε.ΔΙ.Π. Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών 1 Σκοπός Η εξοικείωση

Διαβάστε περισσότερα

Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å).

Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). 1 2 Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). Οι πολυτοιχωματικοί νανοσωλήνες άνθρακα αποτελούνται από δύο ή περισσότερους ομοαξονικούς

Διαβάστε περισσότερα

Σύνθετα Υλικά: Χαρακτηρισμός και Ιδιότητες

Σύνθετα Υλικά: Χαρακτηρισμός και Ιδιότητες Σύνθετα Υλικά: Χαρακτηρισμός και Ιδιότητες Εργαστηριακή Άσκηση 3: Μηχανικός Χαρακτηρισμός της Διεπιφάνειας Ίνας- Μήτρας Χρήση Ακουστικής Εκπομπής και Μικροσκοπίας Διδάσκοντες: Α. Παϊπέτης, Αν. Καθηγητής,

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ.

ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ. ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ. Α.Ντζιούνη, Μ. Παπαϊωάννου, Κ. Κορδάτος, Β. Κασελούρη-Ρηγοπούλου Σχολή Χημικών Μηχανικών, Ε.Μ.Π.,

Διαβάστε περισσότερα

«Έλεγχος χημικής συμβατότητας και βελτίωση στερεωτικών λίθου με νανοτεχνολογία»

«Έλεγχος χημικής συμβατότητας και βελτίωση στερεωτικών λίθου με νανοτεχνολογία» «Το Πολυτεχνείο Κρήτης ερευνά» - Ημέρες γνωριμίας με την Έρευνα στο Πολυτεχνείο Κρήτης Σχολή Αρχιτεκτόνων Μηχανικών Πολυτεχνείου Κρήτης «Έλεγχος χημικής συμβατότητας και βελτίωση στερεωτικών λίθου με νανοτεχνολογία»

Διαβάστε περισσότερα

Μέθοδοι έρευνας ορυκτών και πετρωμάτων

Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μάθημα 9 ο Φασματοσκοπία Raman Διδάσκων Δρ. Αδαμαντία Χατζηαποστόλου Τμήμα Γεωλογίας Πανεπιστημίου Πατρών Ακαδημαϊκό Έτος 2017-2018 Ύλη 9 ου μαθήματος Αρχές λειτουργίας

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΣΧΟΛΗ ΑΡΧΙΤΕΚΤΟΝΩΝ ΜΗΧΑΝΙΚΩΝ

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΣΧΟΛΗ ΑΡΧΙΤΕΚΤΟΝΩΝ ΜΗΧΑΝΙΚΩΝ ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΣΧΟΛΗ ΑΡΧΙΤΕΚΤΟΝΩΝ ΜΗΧΑΝΙΚΩΝ «Βιο-μιμητικά, βιο-διασπώμενα νανο-σύνθετα και μη τοξικά προϊόντα για βελτιωτικές επεμβάσεις σε δομικά υλικά» Αναστασία Βεργανελάκη, Υπ. Διδάκτωρ Σχολής

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη

ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΔΙΕΡΓΑΣΙΕΣ ΠΑΡΑΓΩΓΗΣ ΠΡΟΪΟΝΤΩΝ Ορυκτά Πρώτες ύλες Κεραμικά Οργανικά υλικά (πετρέλαιο, άνθρακας) Μέταλλα (ελατά και όλκιμα) Μεταλλικός δεσμός Κεραμικά

Διαβάστε περισσότερα

Μονομερές HOOC-R-OH ο αρχικός αριθμός -COOH ή -ΟΗ Νοαριθμόςτων-COOH που παραμένουν μετά από χρόνο t Άρα Ν 0

Μονομερές HOOC-R-OH ο αρχικός αριθμός -COOH ή -ΟΗ Νοαριθμόςτων-COOH που παραμένουν μετά από χρόνο t Άρα Ν 0 ΒΙΟΜΗΧΑΝΙΚΗ ΧΗΜΕΙΑ ΜΑΚΡΟΜΟΡΙΑΚΗ ΧΗΜΕΙΑ (ΠΟΛΥΜΕΡΗ) 3 ο ΜΕΡΟΣ Ιστοσελίδα μαθήματος: http://eclass.uoa.gr/courses/hem16/ Έλεγχος μοριακού βάρους σταδιακών αντιδράσεων πολυμερισμού Εξίσωση arothers Μονομερές

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΤΕΧΝΟΛΟΓΙΩΝ ΑΝΑΚΥΚΛΩΣΗΣ ΠΟΛΥΠΡΟΠΥΛΕΝΙΟΥ ΓΙΑ ΠΑΡΑΓΩΓΗ ΥΨΗΛΗΣ ΠΟΙΟΤΗΤΑΣ ΠΡΟΪΟΝΤΩΝ

ΑΝΑΠΤΥΞΗ ΤΕΧΝΟΛΟΓΙΩΝ ΑΝΑΚΥΚΛΩΣΗΣ ΠΟΛΥΠΡΟΠΥΛΕΝΙΟΥ ΓΙΑ ΠΑΡΑΓΩΓΗ ΥΨΗΛΗΣ ΠΟΙΟΤΗΤΑΣ ΠΡΟΪΟΝΤΩΝ ΑΝΑΠΤΥΞΗ ΤΕΧΝΟΛΟΓΙΩΝ ΑΝΑΚΥΚΛΩΣΗΣ ΠΟΛΥΠΡΟΠΥΛΕΝΙΟΥ ΓΙΑ ΠΑΡΑΓΩΓΗ ΥΨΗΛΗΣ ΠΟΙΟΤΗΤΑΣ ΠΡΟΪΟΝΤΩΝ Σ. Κ. Παλκοπούλου, Χ. Μ. Χουρδάκη, Σ. Ν. Βουγιούκα, Κ. Δ. Παπασπυρίδης Εργαστήριο Τεχνολογίας Πολυμερών, Σχολή Χημικών

Διαβάστε περισσότερα

ΠΕΡΙΓΡΑΜΜΑ ΜΑΘΗΜΑΤΟΣ

ΠΕΡΙΓΡΑΜΜΑ ΜΑΘΗΜΑΤΟΣ ΠΕΡΙΓΡΑΜΜΑ ΜΑΘΗΜΑΤΟΣ (1) ΓΕΝΙΚΑ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΕΠΙΣΤΗΜΗΣ ΥΛΙΚΩΝ ΕΠΙΠΕΔΟ ΣΠΟΥΔΩΝ Προπτυχιακό ΚΩΔΙΚΟΣ ΜΑΘΗΜΑΤΟΣ ΕΤΥ 405 ΕΞΑΜΗΝΟ ΣΠΟΥΔΩΝ 4 o ΤΙΤΛΟΣ ΜΑΘΗΜΑΤΟΣ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ Ι ΑΥΤΟΤΕΛΕΙΣ

Διαβάστε περισσότερα

Επομένως ο βαθμός πολυμερισμού είναι: gτmol. Ο μηχανισμός συνδυασμού επιβάλλει ο αριθμός των μορίων βενζολικού περοξειδίου να είναι:

Επομένως ο βαθμός πολυμερισμού είναι: gτmol. Ο μηχανισμός συνδυασμού επιβάλλει ο αριθμός των μορίων βενζολικού περοξειδίου να είναι: Ασκήσεις Πολυμερή Υπολογίστε το ποσοστό του μονομερούς εκκινητή βενζολικού περοξειδίου (BPO) που απαιτείται για να παραχθεί 1 kg πολυαιθυλενίου με μέσο μοριακό βάρος 200000g/mol. Ποιος είναι ο βαθμός πολυμερισμού;

Διαβάστε περισσότερα

Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel

Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel Δέσποινα Στεφοπούλου Επιβλέπων: Κωνσταντίνος Κορδάτος Στην παρούσα διπλωματική εργασία παρασκευάστηκαν

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 4 Τίτλος: Μελέτη της συμπεριφοράς δομικού υλικού σε θερμοκρασιακή περιοχή πέραν της θερμοκρασίας παραγωγής του Ονόματα Καθηγητών: Κακάλη Γ.,

Διαβάστε περισσότερα

Μελέτη προβλημάτων ΠΗΙ λόγω λειτουργίας βοηθητικών προωστήριων μηχανισμών

Μελέτη προβλημάτων ΠΗΙ λόγω λειτουργίας βοηθητικών προωστήριων μηχανισμών «ΔιερΕΥνηση Και Aντιμετώπιση προβλημάτων ποιότητας ηλεκτρικής Ισχύος σε Συστήματα Ηλεκτρικής Ενέργειας (ΣΗΕ) πλοίων» (ΔΕΥ.Κ.Α.Λ.Ι.ΩΝ) πράξη ΘΑΛΗΣ-ΕΜΠ, πράξη ένταξης 11012/9.7.2012, MIS: 380164, Κωδ.ΕΔΕΙΛ/ΕΜΠ:

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ. Αθήνα, 04/12/2014 Α.Π. : Προς: Τ.Ε.Ι. ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ 3ο ΧΛΜ. Π.Ε.Ο. ΛΑΜΙΑΣ-ΑΘΗΝΩΝ T.

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ. Αθήνα, 04/12/2014 Α.Π. : Προς: Τ.Ε.Ι. ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ 3ο ΧΛΜ. Π.Ε.Ο. ΛΑΜΙΑΣ-ΑΘΗΝΩΝ T. INFORMATICS DEVELOPMEN T AGENCY Digitally signed by INFORMATICS DEVELOPMENT AGENCY Date: 2014.12.05 11:14:16 EET Reason: Location: Athens ΑΔΑ: 7Θ099-Κ6Ξ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΘΡΗΣΚΕΥΜΑΤΩΝ

Διαβάστε περισσότερα

ΕΠΙΣΤΗΜΗ ΠΟΛΥΜΕΡΩΝ. Ενότητα : Χημεία σταδιακών αντιδράσεων πολυμερισμού. Διδάσκων : Κων/νος Τσιτσιλιάνης, Καθηγητής

ΕΠΙΣΤΗΜΗ ΠΟΛΥΜΕΡΩΝ. Ενότητα : Χημεία σταδιακών αντιδράσεων πολυμερισμού. Διδάσκων : Κων/νος Τσιτσιλιάνης, Καθηγητής ΕΠΙΣΤΗΜΗ ΠΟΛΥΜΕΡΩΝ Ενότητα : Χημεία σταδιακών αντιδράσεων πολυμερισμού Διδάσκων : Κων/νος Τσιτσιλιάνης, Καθηγητής Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών 1 ΧΗΜΕΙΑ ΣΤΑΔΙΑΚΩΝ ΑΝΤΙΔΡΑΣΕΩΝ ΠΟΛΥΜΕΡΙΣΜΟΥ 2

Διαβάστε περισσότερα

ΒΙΟΑΠΟΙΚΟΔΟΜΙΣΗΜΑ ΠΟΛΥΜΕΡΗ ΜΕ ΒΑΣΗ ΤΟ ΓΑΚΛΑΚΤΙΚΟ ΟΞΥ

ΒΙΟΑΠΟΙΚΟΔΟΜΙΣΗΜΑ ΠΟΛΥΜΕΡΗ ΜΕ ΒΑΣΗ ΤΟ ΓΑΚΛΑΚΤΙΚΟ ΟΞΥ 7 ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕΔΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, 3-5 ΙΟΥΝΙΟΥ, 9. ΒΙΟΑΠΟΙΚΟΔΟΜΙΣΗΜΑ ΠΟΛΥΜΕΡΗ ΜΕ ΒΑΣΗ ΤΟ ΓΑΚΛΑΚΤΙΚΟ ΟΞΥ Θ. Μαντούρλιας, Α. Σερέτης, Κ. Καρύδη, Σ. Παρούτη, Κ. Κυπαρισσίδης Ινστιτούτο

Διαβάστε περισσότερα

Επίδραση του συνδυασμού μόνωσης και υαλοπινάκων στη μεταβατική κατανάλωση ενέργειας των κτιρίων

Επίδραση του συνδυασμού μόνωσης και υαλοπινάκων στη μεταβατική κατανάλωση ενέργειας των κτιρίων Επίδραση του συνδυασμού μόνωσης και υαλοπινάκων στη μεταβατική κατανάλωση ενέργειας των κτιρίων Χ. Τζιβανίδης, Λέκτορας Ε.Μ.Π. Φ. Γιώτη, Μηχανολόγος Μηχανικός, υπ. Διδάκτωρ Ε.Μ.Π. Κ.Α. Αντωνόπουλος, Καθηγητής

Διαβάστε περισσότερα

ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ. Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει του χρόνου

ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ. Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει του χρόνου ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ Ερπυσµός ονοµάζεται το φαινόµενο της συνεχούς παραµόρφωσης ενός υλικού υπό την επίδραση σταθερής τάσης µε την πάροδο του χρόνου (Σχήµατα 1 και 2). Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει

Διαβάστε περισσότερα

Φαινόμενα ηλεκτρικής χαλάρωσης σε σύνθετα υλικά εποξειδικής ρητίνηςκεραμικού

Φαινόμενα ηλεκτρικής χαλάρωσης σε σύνθετα υλικά εποξειδικής ρητίνηςκεραμικού ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ Φαινόμενα ηλεκτρικής χαλάρωσης σε σύνθετα υλικά εποξειδικής ρητίνηςκεραμικού TiO 2 ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΚΟΝΤΟΣ ΓΕΩΡΓΙΟΣ Α.Μ.: 249 ΠΑΤΡΑ 2008 ΠΡΟΛΟΓΟΣ

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΚΑΙ ΥΛΙΚΩΝ ΑΣΚΗΣΗ 3: ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ΚΡΑΜΑΤΩΝ ΟΜΑΔΑ 12

ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΚΑΙ ΥΛΙΚΩΝ ΑΣΚΗΣΗ 3: ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ΚΡΑΜΑΤΩΝ ΟΜΑΔΑ 12 ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΓΝΩΣΙΑΣ ΚΑΙ ΥΛΙΚΩΝ ΑΣΚΗΣΗ 3: ΔΙΑΓΡΑΜΜΑΤΑ ΦΑΣΕΩΝ ΚΡΑΜΑΤΩΝ ΟΜΑΔΑ 12 Προφορικές εξετάσεις/αναφορές: Κάθε ομάδα ετοιμάζει μία παρουσίαση (στο πρόγραμμα Power Point για ~30 45 λεπτά, 10 15

Διαβάστε περισσότερα

Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12

Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Πως αντιδρά ένα υλικό στην θερμότητα. Πως ορίζουμε και μετράμε τα ακόλουθα μεγέθη: Θερμοχωρητικότητα Συντελεστή

Διαβάστε περισσότερα

Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας

Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας Υποψήφιος Διδάκτορας: Α. Χατζόπουλος Περίληψη Οι τελευταίες εξελίξεις

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΒΙΟΛΟΓΙΑΣ Φασματοφωτομετρία

ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΒΙΟΛΟΓΙΑΣ Φασματοφωτομετρία 1 ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΒΙΟΛΟΓΙΑΣ Φασματοφωτομετρία Ιωάννης Πούλιος Αθανάσιος Κούρας Ευαγγελία Μανώλη ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ 54124

Διαβάστε περισσότερα

1) Να οριστεί η δοµή των στερεών. 2) Ποιες είναι οι καταστάσεις της ύλης; 3) Τι είναι κρυσταλλικό πλέγµα και κρυσταλλική κυψελίδα;

1) Να οριστεί η δοµή των στερεών. 2) Ποιες είναι οι καταστάσεις της ύλης; 3) Τι είναι κρυσταλλικό πλέγµα και κρυσταλλική κυψελίδα; ιάλεξη η 10 ΕΠΑΝΑΛΗΨΗ ιάλεξη 4η 1) Να οριστεί η δοµή των στερεών. 2) Ποιες είναι οι καταστάσεις της ύλης; 3) Τι είναι κρυσταλλικό πλέγµα και κρυσταλλική κυψελίδα; 4) Ποια είναι η ιδιότητα, η οποία ξεχωρίζει

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ, ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΙ ΜΕΛΕΤΗ ΙΔΙΟΤΗΤΩΝ ΚΑΙΝΟΤΟΜΩΝ ΝΑΝΟΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΩΝ ΡΗΤΙΝΩΝ ΑΡΓΙΛΩΝ

ΣΥΝΘΕΣΗ, ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΙ ΜΕΛΕΤΗ ΙΔΙΟΤΗΤΩΝ ΚΑΙΝΟΤΟΜΩΝ ΝΑΝΟΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΩΝ ΡΗΤΙΝΩΝ ΑΡΓΙΛΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΩΑΝΝΙΝΩΝ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΕΠΙΣΤΗΜΗΣ ΥΛΙΚΩΝ ΔΙΔΑΚΤΟΡΙΚΗ ΔΙΑΤΡΙΒΗ ΣΥΝΘΕΣΗ, ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΙ ΜΕΛΕΤΗ ΙΔΙΟΤΗΤΩΝ ΚΑΙΝΟΤΟΜΩΝ ΝΑΝΟΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΩΝ ΡΗΤΙΝΩΝ ΑΡΓΙΛΩΝ ΠΑΝΑΓΙΩΤΗΣ Ι. ΞΥΔΑΣ ΙΩΑΝΝΙΝΑ,

Διαβάστε περισσότερα

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.

Διαβάστε περισσότερα

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.

Διαβάστε περισσότερα

ΧΥΤΕΥΣΗ ΤΗΣ ΠΡΟΤΟΜΗΣ ΤΟΥ ΚΑΘ. Α. ΠΡΟΚΟΠΙΟΥ

ΧΥΤΕΥΣΗ ΤΗΣ ΠΡΟΤΟΜΗΣ ΤΟΥ ΚΑΘ. Α. ΠΡΟΚΟΠΙΟΥ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΑΡΧΙΤΕΚΤΟΝΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΙΚΩΝ ΥΛΙΚΩΝ ΙΕΥΘΥΝΤΗΣ: ΚΑΘΗΓΗΤΗΣ ΑΙΜ. Γ. ΚΟΡΩΝΑΙΟΣ ΧΥΤΕΥΣΗ ΤΗΣ ΠΡΟΤΟΜΗΣ ΤΟΥ ΚΑΘ. Α. ΠΡΟΚΟΠΙΟΥ ΑΙΜ. Γ. ΚΟΡΩΝΑΙΟΣ ΚΑΘΗΓΗΤΗΣ Ε.Μ.Π. Γ.-ΦΟΙΒΟΣ

Διαβάστε περισσότερα

ΠΕΡΙΓΡΑΜΜΑ ΜΑΘΗΜΑΤΟΣ. Κανένα

ΠΕΡΙΓΡΑΜΜΑ ΜΑΘΗΜΑΤΟΣ. Κανένα ΠΕΡΙΓΡΑΜΜΑ ΜΑΘΗΜΑΤΟΣ 1. ΓΕΝΙΚΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ HΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. ΕΠΙΠΕΔΟ ΣΠΟΥΔΩΝ ΠΡΟΠΤΥΧΙΑΚΟ ΚΩΔΙΚΟΣ ΜΑΘΗΜΑΤΟΣ 2104406 ΕΞΑΜΗΝΟ ΣΠΟΥΔΩΝ 2 ο ΤΙΤΛΟΣ ΜΑΘΗΜΑΤΟΣ ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΥΜΠΟΛΥΕΣΤΕΡΩΝ ΜΕ ΒΑΣΗ ΤΟ ΑΔΙΠΙΚΟ ΟΞΥ, ΤΟ ΓΛΥΚΟΛΙΚΟ ΟΞΥ ΚΑΙ ΤΗΝ ΠΡΟΠΥΛΕΝΟΓΛΥΚΟΛΗ

ΣΥΝΘΕΣΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΥΜΠΟΛΥΕΣΤΕΡΩΝ ΜΕ ΒΑΣΗ ΤΟ ΑΔΙΠΙΚΟ ΟΞΥ, ΤΟ ΓΛΥΚΟΛΙΚΟ ΟΞΥ ΚΑΙ ΤΗΝ ΠΡΟΠΥΛΕΝΟΓΛΥΚΟΛΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΙΙΙ: ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΙΚΗΣ ΤΩΝ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΟΝΑΔΑ ΠΡΟΗΓΜΕΝΑ ΚΑΙ ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΣΥΝΘΕΣΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΥΜΠΟΛΥΕΣΤΕΡΩΝ ΜΕ ΒΑΣΗ ΤΟ ΑΔΙΠΙΚΟ

Διαβάστε περισσότερα

Σχήμα 1: Εφαρμογές υπερδιακλαδισμένων πολυμερών.

Σχήμα 1: Εφαρμογές υπερδιακλαδισμένων πολυμερών. Τίτλος διατριβής : «Θερμοδυναμική μελέτη διαλυμάτων υπερδιακλαδισμένων πολυμερών» Υποψήφιος Διδάκτορας : Δρίτσας Γεώργιος Περίληψη Διατριβής Τα μακρομόρια δενδριτικής μορφής όπως τα υπερδιακλαδισμένα πολυμερή

Διαβάστε περισσότερα

«ΑΡΙΣΤΕΙΑ» ΔΡΑΣΗ ΤΕΧΝΙΚΟ ΠΑΡΑΡΤΗΜΑ ΠΡΟΤΑΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΕΚΠΑΙΔΕΥΣΗ ΚΑΙ ΔΙΑ ΒΙΟΥ ΜΑΘΗΣΗ» ΕΘΝΙΚΟ ΣΤΡΑΤΗΓΙΚΟ ΠΛΑΙΣΙΟ ΑΝΑΦΟΡΑΣ ΕΣΠΑ

«ΑΡΙΣΤΕΙΑ» ΔΡΑΣΗ ΤΕΧΝΙΚΟ ΠΑΡΑΡΤΗΜΑ ΠΡΟΤΑΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΕΚΠΑΙΔΕΥΣΗ ΚΑΙ ΔΙΑ ΒΙΟΥ ΜΑΘΗΣΗ» ΕΘΝΙΚΟ ΣΤΡΑΤΗΓΙΚΟ ΠΛΑΙΣΙΟ ΑΝΑΦΟΡΑΣ ΕΣΠΑ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ ΥΠΟΥΡΓΕΙΟ ΑΝΑΠΤΥΞΗΣ, ΑΝΤΑΓΩΝΙΣΤΙΚΟΤΗΤΑΣ,ΥΠΟΔΟΜΩΝ, ΜΕΤΑΦΟΡΩΝ ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΕΚΠΑΙΔΕΥΣΗ ΚΑΙ ΔΙΑ ΒΙΟΥ ΜΑΘΗΣΗ» ΕΘΝΙΚΟ ΣΤΡΑΤΗΓΙΚΟ ΠΛΑΙΣΙΟ ΑΝΑΦΟΡΑΣ ΔΡΑΣΗ «ΑΡΙΣΤΕΙΑ»

Διαβάστε περισσότερα

Μεταπτυχιακή εργασία. Μαλάμου Άννα

Μεταπτυχιακή εργασία. Μαλάμου Άννα Μεταπτυχιακή εργασία Πειραματική μελέτη της σχέσης δομής - ιδιοτήτων σε νανοσύνθετα πολυουρεθάνης και φυλλόμορφων πηλών Μαλάμου Άννα Επιβλέπων Καθηγητής: Πολύκαρπος Πίσσης Νανοσύνθετα πολυουρεθάνης με

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΕΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΕΦΑΡΜΟΣΜΕΝΩΝ ΜΑΘΗΜΑΤΙΚΩΝ ΚΑΙ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΟΜΕΑΣ ΦΥΣΙΚΗΣ. Εργαστήριο Διηλεκτρικής Φασματοσκοπίας

ΕΘΝΙΚΟ ΜΕΤΣΟΒΕΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΕΦΑΡΜΟΣΜΕΝΩΝ ΜΑΘΗΜΑΤΙΚΩΝ ΚΑΙ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΟΜΕΑΣ ΦΥΣΙΚΗΣ. Εργαστήριο Διηλεκτρικής Φασματοσκοπίας ΕΘΝΙΚΟ ΜΕΤΣΟΒΕΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΕΦΑΡΜΟΣΜΕΝΩΝ ΜΑΘΗΜΑΤΙΚΩΝ ΚΑΙ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΟΜΕΑΣ ΦΥΣΙΚΗΣ Εργαστήριο Διηλεκτρικής Φασματοσκοπίας ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ Μελέτη θερμικών και διηλεκτρικών/ηλεκτρικών ιδιοτήτων

Διαβάστε περισσότερα

Χρήση συνθετικών πολυµερικών υλικών σε δίκτυα υψηλής τάσης για την αντιµετώπιση του προβλήµατος της ρύπανσης των µονωτήρων

Χρήση συνθετικών πολυµερικών υλικών σε δίκτυα υψηλής τάσης για την αντιµετώπιση του προβλήµατος της ρύπανσης των µονωτήρων Χρήση συνθετικών πολυµερικών υλικών σε δίκτυα υψηλής τάσης για την αντιµετώπιση του προβλήµατος της ρύπανσης των µονωτήρων του ρ. Κυριάκου Σιδεράκη Εισαγωγή Τα δίκτυα Μεταφοράς και ιανοµής Ηλεκτρικής Ενέργειας

Διαβάστε περισσότερα

ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΕΙΔΙΚΕΥΣΗΣ: ΟΔΟΝΤΙΑΤΡΙΚΑ ΒΙΟΫΛΙΚΑ. Οδηγός Προγράμματος

ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΕΙΔΙΚΕΥΣΗΣ: ΟΔΟΝΤΙΑΤΡΙΚΑ ΒΙΟΫΛΙΚΑ. Οδηγός Προγράμματος ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΕΙΔΙΚΕΥΣΗΣ: ΟΔΟΝΤΙΑΤΡΙΚΑ ΒΙΟΫΛΙΚΑ Οδηγός Προγράμματος Αθήνα 2016 ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΕΙΔΙΚΕΥΣΗΣ:ΟΔΟΝΤΙΑΤΡΙΚΑ ΒΙΟΫΛΙΚΑ 2 του προγράμματος του προγράμματος είναι η ειδίκευση στο

Διαβάστε περισσότερα

ΔΙΑΦΟΡΟΠΟΙΗΣΗ ΤΗΣ ΠΟΡΩΔΟΥΣ ΔΟΜΗΣ ΠΟΛΥΟΛΕΦΙΝΩΝ ΣΤΗΝ ΚΑΤΕΥΘΥΝΣΗ ΑΝΑΠΤΥΞΗΣ ΑΝΑΠΝΕΥΣΙΜΩΝ ΜΗ-ΥΦΑΣΜΕΝΩΝ ΠΡΟΪΟΝΤΩΝ. ΙΤΕ/ΙΕΧΜΗ, Πάτρα

ΔΙΑΦΟΡΟΠΟΙΗΣΗ ΤΗΣ ΠΟΡΩΔΟΥΣ ΔΟΜΗΣ ΠΟΛΥΟΛΕΦΙΝΩΝ ΣΤΗΝ ΚΑΤΕΥΘΥΝΣΗ ΑΝΑΠΤΥΞΗΣ ΑΝΑΠΝΕΥΣΙΜΩΝ ΜΗ-ΥΦΑΣΜΕΝΩΝ ΠΡΟΪΟΝΤΩΝ. ΙΤΕ/ΙΕΧΜΗ, Πάτρα ΔΙΑΦΟΡΟΠΟΙΗΣΗ ΤΗΣ ΠΟΡΩΔΟΥΣ ΔΟΜΗΣ ΠΟΛΥΟΛΕΦΙΝΩΝ ΣΤΗΝ ΚΑΤΕΥΘΥΝΣΗ ΑΝΑΠΤΥΞΗΣ ΑΝΑΠΝΕΥΣΙΜΩΝ ΜΗ-ΥΦΑΣΜΕΝΩΝ ΠΡΟΪΟΝΤΩΝ Ε. Μοσχοπούλου 1,2, Ι. Μπούνος 1, Θ. Ιωαννίδης 1, Γ. Βογιατζής 1 1 ΙΤΕ/ΙΕΧΜΗ, Πάτρα 2 Τμήμα Χημικών

Διαβάστε περισσότερα

Το μικροσκόπιο ως αναλυτικό όργανο. Το μικροσκόπιο δεν μας δίνει μόνο εικόνες των παρασκευασμάτων μας.

Το μικροσκόπιο ως αναλυτικό όργανο. Το μικροσκόπιο δεν μας δίνει μόνο εικόνες των παρασκευασμάτων μας. Το μικροσκόπιο ως αναλυτικό όργανο. Το μικροσκόπιο δεν μας δίνει μόνο εικόνες των παρασκευασμάτων μας. Η διάκριση των μικροσκοπίων σε κατηγορίες βασίζεται, κατά κύριο λόγο, στην ακτινοβολία που χρησιμοποιούν

Διαβάστε περισσότερα

Αιωρήματα & Γαλακτώματα

Αιωρήματα & Γαλακτώματα Αιωρήματα & Γαλακτώματα Εαρινό εξάμηνο Ακ. Έτους 2014-15 Μάθημα 2ο 25 February 2015 Αιωρήματα Γαλακτώματα 1 Παρασκευή αιωρημάτων Οι μέθοδοι παρασκευής αιωρημάτων κατατάσσονται σε δύο μεγάλες κατηγορίες

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΑΚΟΡΕΣΤΟΥ ΠΟΛΥΕΣΤΕΡΑ ΒΑΣΕΩΣ ΦΟΥΜΑΡΙΚΟΥ ΟΞΕΟΣ ΚΑΙ ΜΕΛΕΤΗ ΑΝΤΙΠΥΡΙΚΩΝ ΙΔΙΟΤΗΤΩΝ

ΣΥΝΘΕΣΗ ΑΚΟΡΕΣΤΟΥ ΠΟΛΥΕΣΤΕΡΑ ΒΑΣΕΩΣ ΦΟΥΜΑΡΙΚΟΥ ΟΞΕΟΣ ΚΑΙ ΜΕΛΕΤΗ ΑΝΤΙΠΥΡΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΙΙΙ Επιστήμης και Τεχνικής των Υλικών ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΟΝΑΔΑ ΠΡΟΗΓΜΕΝΩΝ ΚΑΙ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΣΥΝΘΕΣΗ ΑΚΟΡΕΣΤΟΥ ΠΟΛΥΕΣΤΕΡΑ ΒΑΣΕΩΣ ΦΟΥΜΑΡΙΚΟΥ ΟΞΕΟΣ

Διαβάστε περισσότερα

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας Heriot-Watt University Technological Education Institute of Piraeus Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας 3 Δεκεμβρίου 2011, Αθήνα Περίληψη Εισαγωγή Δημιουργία πλέγματος & μοντελοποίηση CFD Διακρίβωση

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΟΡΓΑΝΙΚΗΣ ΧΗΜΕΙΑΣ. Άσκηση 2 η : Φασματοφωτομετρία. ΓΕΩΠΟΝΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ Γενικό Τμήμα Εργαστήριο Χημείας

ΕΡΓΑΣΤΗΡΙΟ ΟΡΓΑΝΙΚΗΣ ΧΗΜΕΙΑΣ. Άσκηση 2 η : Φασματοφωτομετρία. ΓΕΩΠΟΝΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ Γενικό Τμήμα Εργαστήριο Χημείας Άσκηση 2 η : ΑΣΚΗΣΕΙΣ 1. Εκχύλιση - Διήθηση Διαχωρισμός-Απομόνωση 2. Ποσοτικός Προσδιορισμός 3. Ποτενσιομετρία 4. Χρωματογραφία Ηλεκτροχημεία Διαχωρισμός-Απομόνωση 5. Ταυτοποίηση Σακχάρων Χαρακτηριστικές

Διαβάστε περισσότερα

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ Δρ. Χρ. Ν. Παναγόπουλος, Καθηγητής Ε.Μ.Π. Εργαστήριο Μεταλλογνωσίας, Εθνικό Μετσόβιο Πολυτεχνείο, Ζωγράφος, Αθήνα, 15780 ΑΘΗΝΑ 2007 1 Ερευνητική Ομάδα: Δρ.

Διαβάστε περισσότερα

3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε

Διαβάστε περισσότερα

Lawinit 2-K- Haftprimer

Lawinit 2-K- Haftprimer ΤΕΧΝΙΚΟ ΦΥΛΛΑ ΙΟ ΠΡΟΪΟΝΤΟΣ Νο. 233 Lawinit 2-K- Haftprimer Υδροδιαλυτό χαµηλη οσµη Ασφαλες. Ι. Το Προϊόν Το einza Lawinit 2-K-Haftprimer είναι υψηλής ποιότητας αντισκωριακο (2-συστατικών µε βάση εποξειδικη

Διαβάστε περισσότερα

ΦΑΙΝΟΜΕΝΑ ΜΕΤΑΦΟΡΑΣ ΙΙ

ΦΑΙΝΟΜΕΝΑ ΜΕΤΑΦΟΡΑΣ ΙΙ ΦΑΙΝΟΜΕΝΑ ΜΕΤΑΦΟΡΑΣ ΙΙ Διδάσκων: Παπασιώπη Νυμφοδώρα Αναπληρώτρια Καθηγήτρια Ε.Μ.Π. Ενότητα 3 η : Αγωγή Σύνθετα τοιχώματα Άθροιση αντιστάσεων Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ

ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ Ορισµός ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ - Οι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µικρού µήκους κύµατος (10-5 - 100 Å) - Συνήθως χρησιµοποιούνται ακτίνες Χ µε µήκος κύµατος 0.1-25

Διαβάστε περισσότερα

2 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΟ ΤΟΙΧΩΜΑ

2 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΟ ΤΟΙΧΩΜΑ ΑEI ΠΕΙΡΑΙΑ(ΤΤ) ΣΤΕΦ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ-ΜΗΧΑΝΙΚΩΝ ΤΕ ΕΡΓ. ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ 2 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΟ ΤΟΙΧΩΜΑ ΚΑΡΤΕΣΙΑΝΕΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ Σκοπός της άσκησης

Διαβάστε περισσότερα
