1 ΤΠΑΙΡΙΘΡΟΙ ΑΙΘΗΣΗΡΕ ΚΑΣΑΓΡΑΥΗ ΘΕΡΜΟΚΡΑΙΑ ΥΤΛΨΜΑΣΟ B ΚΤΚΛΟ ΕΚΠΑΙΔΕΤΗ 20 ΙΟΤΛ ΛΕΤΣΕΡΗ ΕΤΑΓΓΕΛΟΤ ΙΝΣΙΣΟΤΣΟ ΦΑΡΣΟΓΡΑΥΗΗ ΚΑΙ ΣΑΞΙΝΟΜΗΗ ΕΔΑΥΨΝ ΛΑΡΙΑ

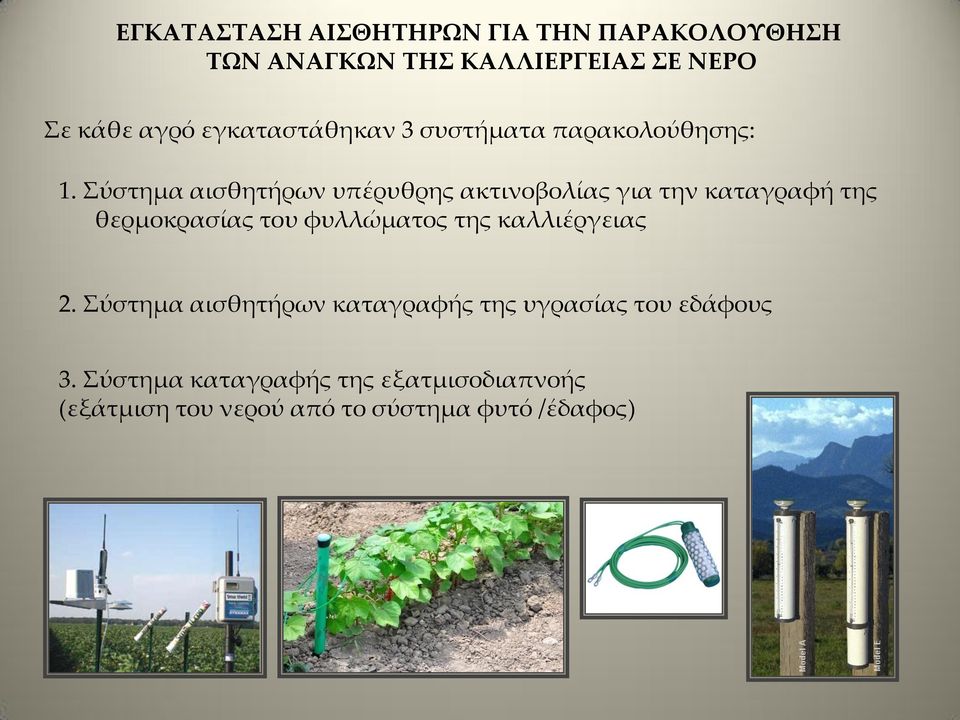

2 ΕΓΚΑΣΑΣΑΗ ΑΙΘΗΣΗΡΨΝ ΓΙΑ ΣΗΝ ΠΑΡΑΚΟΛΟΤΘΗΗ ΣΨΝ ΑΝΑΓΚΨΝ ΣΗ ΚΑΛΛΙΕΡΓΕΙΑ Ε ΝΕΡΟ Σε κάθε αγρό εγκαταστάθηκαν 3 συστήματα παρακολούθησης: 1. Σύστημα αισθητήρων υπέρυθρης ακτινοβολίας για την καταγραφή της θερμοκρασίας του φυλλώματος της καλλιέργειας 2. Σύστημα αισθητήρων καταγραφής της υγρασίας του εδάφους 3. Σύστημα καταγραφής της εξατμισοδιαπνοής (εξάτμιση του νερού από το σύστημα φυτό /έδαφος)

3 ΤΣΗΜΑ ΑΙΘΗΣΗΡΨΝ ΤΠΕΡΤΘΡΗ ΑΚΣΙΝΟΒΟΛΙΑ ΓΙΑ ΣΗΝ ΚΑΣΑΓΡΑΥΗ ΣΗ ΘΕΡΜΟΚΡΑΙΑ ΣΟΤ ΥΤΛΛΨΜΑΣΟ ΣΗ ΚΑΛΛΙΕΡΓΕΙΑ «Smart Crop» Το νέο σύστημα Smart Crop (έξςπνη καλλιέπγεια) είναι το ππώτο πος σπησιμοποιείται στην Εςπώπη. Αποτελείται από αισθητήρες υπέρυθρης ακτινοβολίας το σταθμό βάσης που στέλνει τα δεδομένα από τον αγρό στο διαδύκτιο

4 ΤΣΗΜΑ Smart Crop ΑΙΘΗΣΗΡΕ ΤΠΕΡΤΘΡΗ ΑΚΣΙΝΟΒΟΛΙΑ Η τεχνολογία Smart Crop χρησιμοποιεί το ίδιο το φυτό ως τον βασικό αισθητήρα, προκειμένου να αναγνωρίσει εγκαίρως στρεσάρισα από την έλλειψη νερού. Οι αισθητήρες μετρούν τη θερμοκρασία στο φύλλωμα της καλλιέργειας, και στην ατμόσφαιρα. Η θερμοκρασία στο φύλλωμα της καλλιέργειας είναι μικρότερη της ατμόσφαιρας τις ημέρες του καλοκαιριού λόγω της εξάτμισης του νερού από τα φύλλα. Όταν η θερμοκρασία του φυλλώματος γίνει μεγαλύτερη της ατμόσφαιρας το πιο πιθανό είναι το φυτό να μην έχει την κατάλληλη ποσότητα νερού να εξατμίσει!

5 ΤΣΗΜΑ Smart Crop ΣΑΘΜΟ ΒΑΗ Ο σταθμός βάσης συλλέγει τα δεδομένα από τους υπέρυθρους αισθητήρες και τα επεξεργάζεται μαζί με άλλα μετεωρολογικά δεδομένα που καταγράφει Ο σταθμός βάσης διαθέτει αισθητήρες για την καταγραφή: Θερμοκρασίας ατμόσφαιρας Υγρασίας ατμόσφαιρας Βροχόπτωσης Μόλις ο σταθμός συλλέξει και επεξεργαστεί τα δεδομένα, συγκρίνει τις πληροφορίες για την θερμοκρασία με την γνωστή βέλτιστη θερμοκρασία για το φυτό και σε συνδυασμό με τα δεδομένα του χρόνου αναγνωρίζει πότε το φυτό στρεσάρετε από την έλλειψη νερού, πριν αρχίσει να επηρεάζεται η απόδοση.

6 ΜΕΣΑΥΟΡΑ ΔΕΔΟΜΕΝΨΝ ΣΟ ΤΣΗΜΑ SMART CROP Οι υπέρυθροι αισθητήρες μεταδίδουν ασύρματα την πληροφορία στον σταθμό βάσης Ο σταθμός βάσης επικοινωνεί με δίκτυο κινητής τηλεφωνίας και «κατεβάζει» τα δεδομένα από τον αγρό σε ειδικές ιστοσελίδες στο διαδύκτιο, ενώ μπορεί να στέλνει ειδοποίηση στον παραγωγό για την ανάγκη άρδευσης με ή στο κινητό του τηλέφωνο

7 ΤΣΗΜΑ Smart Crop ΒΑΙΚΗ ΟΘΟΝΗ ΠΕΡΙΛΗΧΗ ΓΙΑ ΚΑΘΕ ΑΓΡΟ

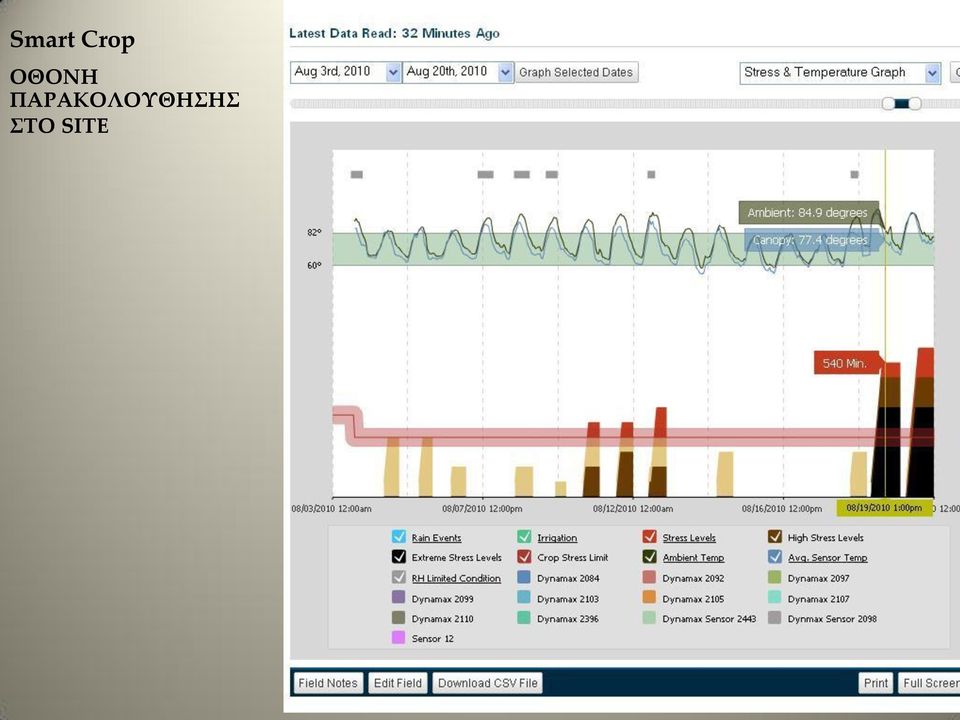

8 Smart Crop ΟΘΟΝΗ ΠΑΡΑΚΟΛΟΤΘΗΗ ΣΟ SITE

9 ΤΣΗΜΑ ΑΙΘΗΣΗΡΨΝ ΚΑΣΑΓΡΑΥΗ ΣΗ ΤΓΡΑΙΑ ΣΟΤ ΕΔΑΥΟΤ Το σύστημα αποτελείται από αισθητήρες υγρασίας εδάφους και από σύστημα καταγραφής των δεδομένων (data logger) Οι αισθητήρες τοποθετούνται κατάλληλα σε διαφορετικά βάθη του εδάφους, και με την παρακολούθηση των δεδομένων τους σε τακτά διαστήματα αποκτούμε μια καλύτερη εικόνα για την πορεία μείωσης του διαθέσιμου νερού στην περιοχή του ριζοστρώματος της καλλιέργειας

10 ΤΣΗΜΑ ΚΑΣΑΓΡΑΥΗ ΣΗ ΕΞΑΣΜΙΟΔΙΑΠΝΟΗ (εξάτμιση τος νεπού από το υύλλωμα τηρ καλλιέπγειαρ) Η συσκευή μέτρησης της εξατμισοδιαπνοής εκτιμά πόσο νερό καταναλώνεται από την καλλιέργεια μέσω της εξάτμισης και της διαπνοής των φύλλων. Αποτελείται από ένα κεραμικό «εξατμιστή» ένα βαθμονομημένο δοχείο με νερό ένα δοχείο που μετρά την βροχόπτωση Ο εξατμηστής, καλυπτόμενος από ειδική μεμβράνη για κάθε καλλιέργεια, τροποποιεί το ρυθμό εξάτμισης του νερού και τον προσομοιάζει με τον ρυθμό εξάτμισης της καλλιέργεια του βάμβακος, στις συγκεκριμένες τοπογραφικές περιβαλλοντικές συνθήκες. Από την μείωση του βαθμονόμημένου σωλήνα έχουμε μια εικόνα του νερού που εξάτμισε η καλλιέργεια από την προηγούμενη μέτρηση

11 ΕΓΚΑΣΑΣΑΗ ΤΣΗΜΑΣΟ ΜΕΣΑΒΛΗΣΗ ΠΑΡΟΦΗ ΝΕΡΟΤ Πραγματοποιήθηκε εγκατάσταση κατάλληλου συστήματος άρδευσης για την δυνατότητα άρδευσης κάθε ζώνης διαχείρισης χωριστά

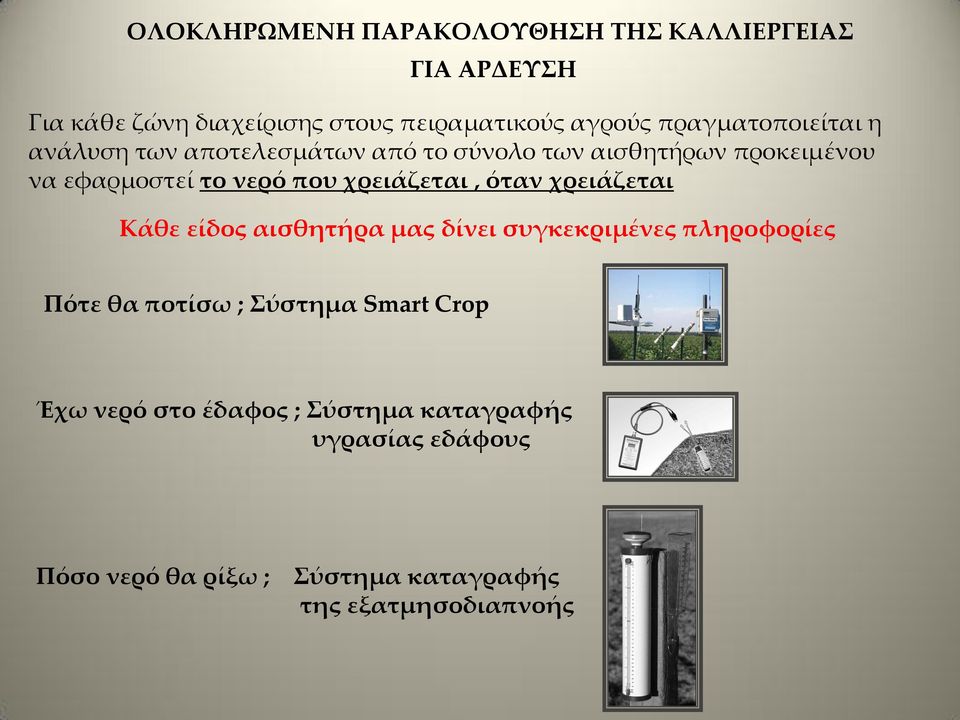

12 ΟΛΟΚΛΗΡΨΜΕΝΗ ΠΑΡΑΚΟΛΟΤΘΗΗ ΣΗ ΚΑΛΛΙΕΡΓΕΙΑ ΓΙΑ ΑΡΔΕΤΗ Για κάθε ζώνη διαχείρισης στους πειραματικούς αγρούς πραγματοποιείται η ανάλυση των αποτελεσμάτων από το σύνολο των αισθητήρων προκειμένου να εφαρμοστεί το νερό που χρειάζεται, όταν χρειάζεται Κάθε είδος αισθητήρα μας δίνει συγκεκριμένες πληροφορίες Πότε θα ποτίσω ; ύστημα Smart Crop Έχω νερό στο έδαφος ; ύστημα καταγραφής υγρασίας εδάφους Πόσο νερό θα ρίξω ; ύστημα καταγραφής της εξατμησοδιαπνοής

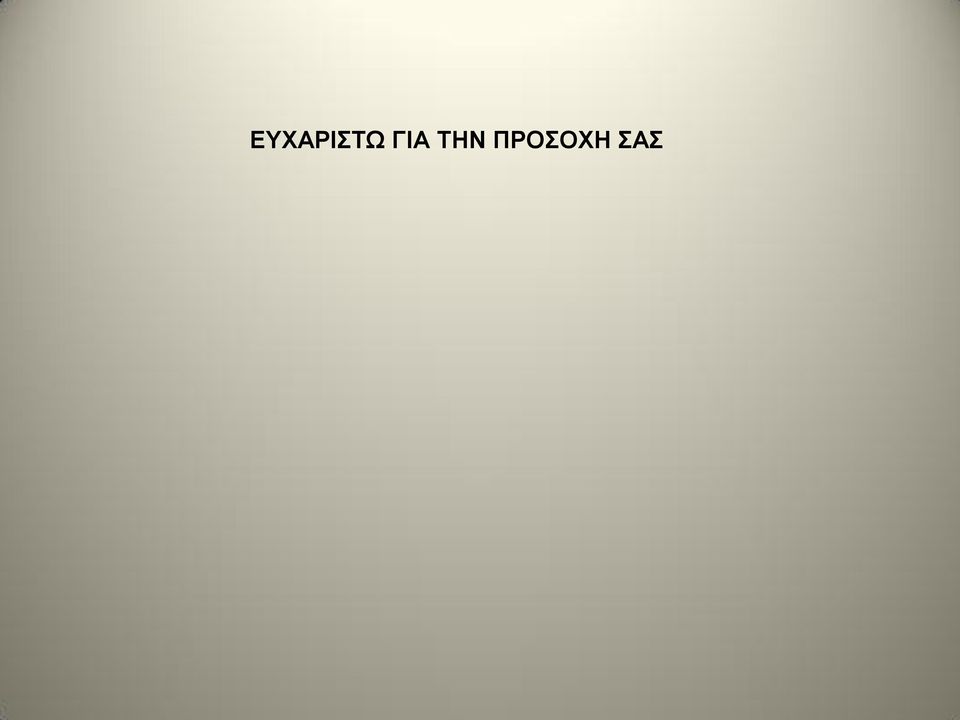

13 ΕΤΥΑΡΙΣΩ ΓΙΑ ΣΗΝ ΠΡΟΟΥΗ Α
