1 Πίνακας Περιεχομένων Πίνακας Περιεχομένων...1 Ειδοποίηση για τη Χρήση...2 Πληροφορίες ασφαλείας...2 Προφυλάξεις...3 Προειδοποιήσεις Ασφαλείας για τα Μάτια...5 Χαρακτηριστικά Προϊόντος...5 Εισαγωγή...6 Επισκόπηση Συσκευασίας...6 Επισκόπηση Προϊόντος...7 Κεντρική μονάδα... 7 Πίνακας ελέγχου... 8 Συνδέσεις εισόδου/εξόδου... 9 Τηλεχειριστήριο Εγκατάσταση...11 Σύνδεση του Προβολέα...11 Αφαίρεση και τοποθέτηση του καλύμματος καλωδίου Σύνδεση σε Υπολογιστή/Φορητό Σύνδεση σε Πηγές Βίντεο Άναμμα/Σβήσιμο του Προβολέα...14 Άναμμα του Προβολέα Σβήσιμο του προβολέα Ένδειξη Προειδοποίησης Ρύθμιση της Προβαλλόμενης Εικόνας...16 Ρύθμιση του Ύψους του Προβολέα Ρύθμιση της Εστίασης του Προβολέα.. 17 Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Χειριστήρια Χρήστη...19 Πίνακας Ελέγχου & Τηλεχειριστήριο..19 Πίνακας Ελέγχου Τηλεχειριστήριο Μενού Προβολής στην Οθόνη...25 Λειτουργία Διάγραμμα μενού ΕΙΚΟΝΑ ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ ΟΘΟΝΗ ΟΘΟΝΗ Τρεις διαστάσεις (3D) ΡΥΘΜΙΣΕΙΣ ΡΥΘΜ ΣΗΜΑ (RGB) ΡΥΘΜ Ασφάλεια ΡΥΘΜΙΣΕΙΣ Προχωρημένες ρυθμίσει...42 ΡΥΘΜΙΣΕΙΣ Δίκτυο ΕΠΙΛΟΓΕΣ ΕΠΙΛΟΓΕΣ Πρόσθετα ΕΠΙΛΟΓΕΣ ΡΥΘΜ ΛΑΜΠΑΣ Παραρτήματα...52 Αντιμετώπιση προβλημάτων...52 Αντικατάσταση της λάμπας...57 Αντικατάσταση και καθαρισμός του φίλτρου σκόνης...59 Λειτουργίες Συμβατότητας...60 Συμβατότητα με υπολογιστή Συμβατότητα Βίντεο Λίστα Εντολών και λειτουργιών πρωτοκόλλου RS Αναθέσεις Ακίδων RS Λίστα λειτουργιών πρωτοκόλλου RS Εγκατάσταση με τοποθέτηση στον τοίχο...67 Γραφεία της Optoma Διεθνώς...68 Κανονισμοί & προειδοποιήσεις ασφάλειας

2 Ειδοποίηση για τη Χρήση Πληροφορίες ασφαλείας Ο κεραυνός με την κεφαλή βέλους, μέσα σε ένα ισόπλευρο τρίγωνο, είναι για να προειδοποιεί το χρήστη για την παρουσία μη μονωμένης "επικίνδυνης τάσης" στο εσωτερικό του προϊόντος που μπορεί να είναι επαρκούς έντασης για να αποτελεί κίνδυνο ηλεκτροπληξίας για ανθρώπους. Το θαυμαστικό μέσα σε ένα ισόπλευρο τρίγωνο είναι για να προειδοποιεί το χρήστη για την παρουσία σημαντικών οδηγιών λειτουργία και συντήρησης (επισκευής) στα έγγραφα που συνοδεύουν τη συσκευή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ Η ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒΡΟΧΗ Η ΥΓΡΑΣΙΑ. ΥΠΑΡΧΟΥΝ ΕΠΙΚΙΝΔΥΝΑ ΥΨΗΛΕΣ ΤΑΣΕΙΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ. ΜΗΝ ΑΝΟΙΞΕΤΕ ΤΟ ΠΕΡΙΒΛΗΜΑ. ΓΙΑ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΜΟΝΟ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ. Όρια εκπομπών κλάσης B Αυτή η ψηφιακή συσκευή Κλάσης Β ανταποκρίνεται σε όλες τις απαιτήσεις των Καναδικών Κανονισμών για Εξοπλισμό που Προκαλεί Παρεμβολές. Σημαντικές Οδηγίες Ασφάλειας 1. Μην φράζετε τις τρύπες αερισμού. Για να διασφαλίσετε αξιόπιστη λειτουργία του προβολέα και για να τον προφυλάξετε από υπερθέρμανση, τοποθετήστε τον σε τοποθεσία και σημείο που δεν θα επηρεάζουν το σωστό εξαερισμό του. Για παράδειγμα, μην τοποθετείτε τον προβολέα σε ένα γεμάτο τραπεζάκι, καναπέ, κρεβάτι, κλπ. Μην τοποθετείτε τον προβολέα σε μία εσοχή, όπως π.χ. σε μία βιβλιοθήκη ή δε ένα ντουλάπι που περιορίζει τη ροή του αέρα. 2. Μην χρησιμοποιείτε αυτόν τον προβολέα κοντά σε νερό ή υγρασία. Για να μειώσετε τον κίνδυνο πυρκαγιάς και/ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. 3. Μην πραγματοποιήσετε την εγκατάσταση κοντά σε πηγές θερμότητας, όπως καλοριφέρ, θερμοσίφωνες, φούρνους ή άλλες συσκευές, όπως ενισχυτές, που παράγουν θερμότητα. 4. Να την καθαρίζετε μόνο με ένα στεγνό πανί. 5. Χρησιμοποιείτε μόνο εξαρτήματα/παρελκόμενα που καθορίζονται από τον κατασκευαστή. 6. Μην χρησιμοποιείτε τη μονάδα εάν έχει υποστεί καταστροφές ή ζημίες. Ως καταστροφές/ζημίες θεωρούνται (χωρίς να περιορίζονται σε αυτά) τα εξής: Η μονάδα έχει πέσει. Το καλώδιο ή το φις τροφοδοσίας έχουν υποστεί ζημίες. Έχει χυθεί υγρό επάνω στον προβολέα. Ο προβολέας έχει εκτεθεί σε βροχή ή υγρασία. Κάποιο αντικείμενο έχει πέσει στο εσωτερικό του προβολέα ή υπάρχει κάποιο χαλαρό εξάρτημα σε αυτόν. Παραπέμψτε όλες τις επισκευές σε αρμόδιο προσωπικό επισκευών. Το άνοιγμα ή η αφαίρεση των καπακιών μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. To άνοιγμα ή η αφαίρεση των καπακιών μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. 7. Μην επιτρέπετε σε αντικείμενα ή υγρά να εισέλθουν στον προβολέα. Αυτά μπορεί να ακουμπήσουν επικίνδυνα σημεία τάσης ή να βραχυκυκλώσουν μέρη που μπορεί να προκαλέσουν φωτιά ή ηλεκτροπληξία. 8. Δείτε το περίβλημα του προβολέα για σημάνσεις σχετικές με την ασφάλεια. 9. Η μονάδα θα πρέπει να επισκευάζεται αποκλειστικά από αρμόδιο προσωπικό επισκευών. 2

3 Ειδοποίηση για τη Χρήση Προφυλάξεις Παρακαλούμε ακολουθήστε όλες τις προειδοποιήσεις, τις προφυλάξεις και τις διαδικασίες συντήρησης που συνιστώνται στον παρόντα Οδηγό χρήσης. Προειδοποίηση- Μην κοιτάτε μέσα στο φακό του προβολέα όταν είναι αναμμένη η λάμπα. Το έντονο φως ενδέχεται να προκαλέσει βλάβη και ζημία στα μάτια σας. Προειδοποίηση- Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. Προειδοποίηση- Παρακαλούμε να μην ανοίξετε ή αποσυναρμολογήσετε αυτόν τον προβολέα καθώς αυτό μπορεί να προκαλέσει ηλεκτροπληξία. Προειδοποίηση- Προτού αντικαταστήσετε τη λάμπα, αφήστε τη μονάδα να κρυώσει. Ακολουθήστε τις οδηγίες όπως περιγράφονται στις σελίδες Προειδοποίηση- Αυτός ο προβολέας θα ανιχνεύσει μόνος του τη διάρκεια ζωής της λάμπας.. Παρακαλούμε βεβαιωθείτε πως η λάμπα θα αντικατασταθεί όταν εμφανιστούν τα προειδοποιητικά μηνύματα. Προειδοποίηση- Μηδενίστε τη λειτουργία "Μηδενισμός Λάμπας" από το μενού "Επιλογές Ρυθμ Λάμπας" της προβολής στην οθόνη μετά την αντικατάσταση της λάμπας (ανατρέξτε στη σελίδα 51). Όταν η λάμπα πλησιάζει στο τέλος της ζωής της, ο προβολέας δεν θα ανάβει μέχρι να αντικατασταθεί η λάμπα. Για να αντικαταστήσετε τη λάμπα, ακολουθήστε τη διαδικασία που αναγράφεται στην ενότητα «Αντικατάσταση της Λάμπας» στις σελίδες Προειδοποίηση- Όταν σβήνετε τον προβολέα, παρακαλούμε βεβαιωθείτε πως έχει ολοκληρωθεί ο κύκλος ψύξης προτού αποσυνδέσετε την τροφοδοσία. Αφήστε 90 δευτερόλεπτα για να κρυώσει ο προβολέας. Προειδοποίηση- Μη χρησιμοποιείτε το καπάκι του φακού όταν ο προβολέας είναι σε λειτουργία. Προειδοποίηση- Όταν η λάμπα πλησιάζει προς το τέλος της διάρκειας ζωής της, θα εμφανιστεί στην οθόνη το μήνυμα "Προειδοποίηση Λάμπας: Υπέρβαση ζωής λάμπας.". Παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών για να αλλαχθεί η λάμπα όσο το δυνατό πιο σύντομα. Προειδοποίηση- Μην κοιτάζεται σε ούτε να στρέφετε τον δείκτη λέιζερ στο τηλεχειριστήριό στα δικά σας μάτια ή στα μάτια κάποιου άλλου. Ο δείκτης λέιζερ μπορεί να προκαλέσει μόνιμη βλάβη στην όρασή σας. 3

4 Ειδοποίηση για τη Χρήση Τι να κάνετε: Σβήστε και αποσυνδέστε το φις τροφοδοσίας από την πρίζα εναλλασσόμενου ρεύματος προτού καθαρίσετε το προϊόν. Χρησιμοποιήσετε ένα στεγνό μαλακό ύφασμα με ένα ήπιο απορρυπαντικό για να καθαρίσετε το περίβλημα της οθόνης. Αποσυνδέστε το φις τροφοδοσίας από την πρίζα του ρεύματος αν δε θα χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα. Τι να μην κάνετε: Μην αποφράσσετε τις σχισμές και τα ανοίγματα που υπάρχουν για τον αερισμό της μονάδας. Μη χρησιμοποιείτε λειαντικά καθαριστικά, κεριά ή διαλυτικά για να καθαρίσετε τη μονάδα. Μη χρησιμοποιείτε τη συσκευή υπό τις ακόλουθες συνθήκες: - Σε υπερβολική ζέστη, κρύο ή υγρασία. Βεβαιωθείτε πως η θερμοκρασία του δωματίου είναι 5-35 C. Η σχετική υγρασία είναι 5-35 C, 80% (μέγ.), χωρίς υδρατμούς. - Σε περιοχές με υπερβολική σκόνη και χώμα. - Κοντά σε κάποια συσκευή που εκπέμπει ένα ισχυρό μαγνητικό πεδίο. - Σε άμεση επαφή με το ηλιακό φως. 4

5 Ειδοποίηση για τη Χρήση Προειδοποιήσεις Ασφαλείας για τα Μάτια Αποφεύγετε να κοιτάτε απευθείας την ακτίνα του προβολέα. Έχετε την πλάτη σας στην ακτίνα όσο το δυνατόν περισσότερο. Όταν ο προβολέας χρησιμοποιείται σε μια τάξη, θα πρέπει να επιβλέπετε τους μαθητές όταν τους ζητείται να δείξουν κάτι στην οθόνη. Για να ελαχιστοποιήσετε την ενέργεια της λάμπας, χρησιμοποιήστε τις κουρτίνες του δωματίου για να μειώσετε τα επίπεδα φωτισμού του περιβάλλοντα χώρου. Χαρακτηριστικά Προϊόντος Εγγενής ανάλυση XGA (1024 x 768)/ Εγγενής ανάλυση WXGA (1280 x 800) Συμβατό HD υποστηρίζεται 1080p Υποστήριξη σύνδεσης μόνιτορ loop through μόνο σε VGA1-In/ SCART/YPbPr. Βρόχος οθόνης VGA (λειτουργεί σε κατάσταση αναμονής > 1W) Τεχνολογία BrilliantColor TM Πλάκα ασφαλείας και κλειδαριά Kensington Έλεγχος RS232 Ταχεία απενεργοποίηση Ενσωματωμένα ηχεία Υποστήριξη δικτύου 5

6 Εισαγωγή Επισκόπηση Συσκευασίας Αφαιρέστε τη συσκευασία και ελέγξτε τα περιεχόμενα του κουτιού για να βεβαιωθείτε ότι στο κουτί περιλαμβάνονται όλα τα εξαρτήματα που αναφέρονται παρακάτω. Εάν λείπει, επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης πελατών. Προβολέας με καπάκι φακού Καλώδιο τροφοδοσίας 1,8μ Καλώδιο VGA 1,8μ Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε Χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. 2 μπαταρίες AAA Τεκμηρίωση : Εγχειρίδιο Χρήστη Κάρτα Εγγύησης Κάρτα Γρήγορης Εκκίνησης Κάρτα WEEE (μόνο για EMEA) Τηλεχειριστήριο υπέρυθρων 6

7 12V OUT AUDIO1-IN (VGA1/VGA2) AUDIO OUT RS-232 MIC L VIDEO S-VIDEO AUDIO2-IN (S-VIDEO/VIDEO) R VGA1-IN / SCART / YPbPr VGA2-IN / YPbPr VGA-OUT HDMI SERVICE RJ-45 Επισκόπηση Προϊόντος Κεντρική μονάδα Εισαγωγή Πίνακας Ελέγχου Δέκτες YΠέpuθpων Κάλυμμα καλωδίου Ηχείο Πόδια Ρύθμισης Κλίσης Κάλυμμα κατοπτρισμού Συνδέσεις εισόδου/εξόδου Υποδοχή Τροφοδοσίας 9. Μοχλός εστίασης 10. Φακός 11. Αερισμός (είσοδος) 12. Αερισμός (έξοδος) 13. Θύρα Κλειδαριάς Κensington 14. Πλάκα ασφαλείας 15. Φίλτρο σκόνης 7

8 Εισαγωγή Πίνακας ελέγχου Λυχνία LED Λάμπας 2. Λυχνία LED Θερμοκρασίας 3. Πηγή 4. Επανασυγχρονισμός 5. Βοήθεια 6. Κουμπί Ισχύος/Αναμονής και LED 7. Είσοδος 8. Διόρθωση Τραπεζίου 9. Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης 10. Μενού 8

9 Συνδέσεις εισόδου/εξόδου Εισαγωγή AUDIO1-IN (VGA1/VGA2) RS-232 VIDEO S-VIDEO VGA1-IN / SCART / YPbPr VGA-OUT HDMI SERVICE RJ-45 Έξοδος 12V OUT 12V 12V OUT L R 10 AUDIO OUT MIC AUDIO2-IN (S-VIDEO/VIDEO) VGA2-IN / YPbPr Υποστήριξη σύνδεσης μόνιτορ loop through μόνο σε VGA1-In/ SCART/YPbPr. 1. Μεταγωγή πεδίου εξόδου σκανδαλισμού 12V (12V, 250 ma) 2. Υποδοχή Mini 3,5 mm εισόδου ήχου 1 για VGA1/VGA2 3. Mini-din RS232 3 ακίδων 4. Είσοδος Composite Video 5. Είσοδος S-Video 6. Είσοδος VGA1/SCART/YPbPr 7. VGA-Out (loop through οθόνης) 8. Είσοδος HDMI v Mini-USB 5 ακίδων για αναβάθμιση υλικολογισμικού 10. Έξοδος ήχου 3.5 mm (Μεταβλητή) 11. Είσοδος μικροφώνου 3.5 mm 12. Είσοδος ήχου 2 αριστερά/δεξιά RCA 13. Υποδοχή Τροφοδοσίας 14. Είσοδος VGA2/YPbPr 15. RJ45 9

10 Εισαγωγή Τηλεχειριστήριο Η διασύνδεση εξαρτάται από τις προδιαγραφές του μοντέλου Λυχνία LED Ενδείξεων 2. Λειτουργία Ενεργοποίηση/ Απενεργοποίηση 3. Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης 4. Δεξί κλικ ποντικιού 5. Κύλιση σελίδας προς τα πάνω 6. Επανασυγχρονισμός 7. Κύλιση σελίδας προς τα κάτω 8. Ένταση +/- 9. Τρεις διαστάσεις (3D) 10. Σιγή AV 11. Video 12. PC/Ασύρματο ποντίκι 13. Αριστερό κλικ ποντικιού 14. Είσοδος/Βοήθεια 15. Πηγή 16. Keystone +/- 17. Μενού 18. Φωτεινότητα 19. HDMI 20. S-Video 21. Κουμπιά αριθμών (για καταχώρηση κωδικού πρόσβασης) 22. Πάγωμα 23. VGA 24. Δείκτης λέιζερ 10

11 Σύνδεση του Προβολέα Εγκατάσταση Αφαίρεση και τοποθέτηση του καλύμματος καλωδίου Κάλυμμα καλωδίου 2 1 Διαδικασία αφαίρεσης και τοποθέτησης του καλύμματος καλωδίου: 1. Ξεβιδώστε τον κοχλία στο κάλυμμα καλωδίου Ανυψώστε και αφαιρέστε το κάλυμμα καλωδίου. 2 Εγκαταστήστε το κάλυμμα καλωδίου αντιστρέφοντας τα προηγούμενα βήματα. 11

12 12V OUT AUDIO1-IN (VGA1/VGA2) AUDIO OUT RS-232 MIC E62405SP R L VIDEO S-VIDEO AUDIO2-IN (S-VIDEO/VIDEO) R VGA1-IN / SCART / YPbPr VGA2-IN / YPbPr VGA-OUT MOLEX m o l e x HDMI SERVICE RJ-45 Εγκατάσταση Σύνδεση σε Υπολογιστή/Φορητό Έξοδος +12V 3 4 Έξοδος ήχου Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. 1 8 (*) Προαιρετικό παρελκόμενο Καλώδιο τροφοδοσίας 2...*Καλώδιο Εξόδου Ήχου 3... *Καλώδιο Εισόδου Ήχου 4...*Καλώδιο RS Καλώδιο VGA 6... *Καλώδιο HDMI 7... *Καλώδιο USB 8...*Καλώδιο δικτύου 9... *Καλώδιο Εξόδου VGA 10...*Βύσμα 12V DC 12

13 12V OUT AUDIO1-IN (VGA1/VGA2) AUDIO OUT RS-232 MIC L VIDEO S-VIDEO AUDIO2-IN (S-VIDEO/VIDEO) R VGA1-IN / SCART / YPbPr VGA2-IN / YPbPr VGA-OUT HDMI SERVICE RJ-45 Σύνδεση σε Πηγές Βίντεο Έξοδος S-video Έξοδος Composite Video Εγκατάσταση Έξοδος +12V 4 Συσκευή DVD, Αποκωδικοποιητής, δέκτης HDTV Έξοδος ήχου E62405SP R 10 Συσκευή DVD, Αποκωδικοποιητής, δέκτης HDTV Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. (*) Προαιρετικό παρελκόμενο 1...*Καλώδιο ήχου RCA/RCA 2...*Καλώδιο μικροφώνου 3...*Βύσμα Καλωδίου Ήχου/RCA 4...*Καλώδιο Composite video 5...*Καλώδιο S-Video 6... *Προσαρμογέας SCART/VGA 7...Καλώδιο VGA 8... *Καλώδιο HDMI 9... Καλώδιο τροφοδοσίας *Προσαρμογέας 15 ακίδων σε 3 RCA Component/HDTV *3 Καλώδιο RCA Component 12...*Βύσμα 12V DC 11 13

14 Εγκατάσταση Όταν ρυθμίζετε τη Τύπος λειτουρ. (Σε αναμονή) σε Eco (<1 W), η έξοδος VGA, η διέλευση ήχου και το RJ45 θα απενεργοποιηθούν όταν ο προβολέας βρίσκεται σε αναμονή. Άναμμα/Σβήσιμο του Προβολέα Άναμμα του Προβολέα 1. Βεβαιωθείτε ότι έχουν συνδεθεί καλά το καλώδιο τροφοδοσίας και το καλώδιο σήματος. Όταν συνδεθεί, το LED ΙΣΧΥΣ/ΑΝΑΜΟΝΗ θα γίνει πορτοκαλί. 2. Ανάψτε τη λάμπα πατώντας το κουμπί " " είτε στο πάνω μέρος του προβολέα είτε στο τηλεχειριστήριο. Η λυχνία LED ΕΝΕΡΓΟ/ ΑΝΑΜΟΝΗ θα ανάψει με Πράσινο. Η οθόνη εκκίνησης θα εμφανιστεί σε περίπου 10 δευτερόλεπτα. Την πρώτη φορά που χρησιμοποιείται τον προβολέα, θα σας ζητηθεί να επιλέξετε την προτιμώμενη γλώσσα και τη λειτουργία εξοικονόμησης ενέργειας. 3. Ανάψτε και συνδέστε την πηγή που θέλετε να προβάλλετε στην οθόνη (υπολογιστής, φορητός, συσκευή βίντεο, κτλ.). Ο προβολέας θα εντοπίσει αυτόματα την πηγή. Αν όχι, πατήστε menu το κουμπί μενού και επιλέξτε "ΕΠΙΛΟΓΕΣ". Βεβαιωθείτε ότι το "Κλείδωμα πηγής" έχει ρυθμιστεί στην επιλογή "Ανενεργό". Αν συνδέσετε ταυτόχρονα στον προβολέα πολλαπλές πηγές, χρησιμοποιήστε το κουμπί "ΠΗΓΗ" στον πίνακα ελέγχου ή στα απευθείας κουμπιά πηγής στο τηλεχειριστήριο για να κάνετε εναλλαγή μεταξύ των πηγών. Ανάψτε πρώτα τον προβολέα και μετά επιλέξτε τις πηγές σήματος. ή 14

15 Σβήσιμο του προβολέα Εγκατάσταση 1. Πατήστε το κουμπί " " στο τηλεχειριστήριο ή στον πίνακα ελέγχου για να απενεργοποιήσετε τον προβολέα. Στην οθόνη εμφανίζεται το παρακάτω μήνυμα. Πατήστε ξανά το κουμπί " " για επιβεβαίωση, αλλιώς το μήνυμα θα εξαφανιστεί μετά από 15 δευτερόλεπτα. Όταν πατήσετε το πλήκτρο " " για δεύτερη φορά, ο προβολέας θα εμφανιστεί ο χρονοδιακόπτης αντίστροφης μέτρησης και θα απενεργοποιηθεί. 2. Οι ανεμιστήρες ψύξης συνεχίζουν τη λειτουργία τους για περίπου 10 δευτερόλεπτα ώστε να εκτελεστεί ο κύκλος ψύξης και μετά η λυχνία LED ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ θα αναβοσβήνει Πράσινο. Όταν οι λυχνίες LED ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ γίνει Πορτοκαλί, ο προβολέας έχει τεθεί σε κατάσταση λειτουργίας αναμονής. Αν θέλετε να ανάψετε ξανά τον προβολέα, θα πρέπει να περιμένετε μέχρι ο προβολέας να έχει ολοκληρώσει τον κύκλο ψύξης και να εισέλθει σε λειτουργία αναμονής. Όταν θα βρίσκεται σε λειτουργία αναμονής, πατήστε απλά το κουμπί " " για να επανεκκινήσετε τον προβολέα. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα του ρεύματος και από τον προβολέα. 4. Μην ανάψετε τον προβολέα αμέσως μετά από μια διαδικασία σβησίματος. Ένδειξη Προειδοποίησης Όταν εμφανίζονται οι ενδείξεις προειδοποίησης (δείτε παρακάτω), ο προβολέας θα κλείσει μόνος του αυτόματα: Επικοινωνήστε με το πλησιέστερο κέντρο επισκευών, εάν ο προβολέας εμφανίζει αυτά τα συμπτώματα. Ανατρέξτε στις σελίδες για περισσότερες πληροφορίες. Η ένδειξη LED "ΛΥΧΝΙΑ" ανάβει με κόκκινο και εάν η ένδειξη"ισχυσ/αναμονη" αναβοσβήνει με πορτοκαλί. Η ένδειξη LED "ΘΕΡΜ" ανάβει κόκκινο και εάν η ένδειξη "ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ" αναβοσβήνει πορτοκαλί. Αυτό υποδεικνύει ότι ο προβολέας έχει υπερθερμανθεί. Υπό κανονικές συνθήκες, μπορείτε να ενεργοποιήσετε πάλι τον προβολέα. Η ένδειξη LED ΘΕΡΜ" ανάβει κόκκινο και εάν η ένδειξη "ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ" αναβοσβήνει πορτοκαλί. Βγάλτε το καλώδιο τροφοδοσίας από τον προβολέα, περιμένετε 30 δευτερόλεπτα και δοκιμάστε ξανά. Εάν η ένδειξη προειδοποίησης φωτιστεί ξανά, επικοινωνήστε με το πλησιέστερο κέντρο επισκευών για βοήθεια. 15

16 Εγκατάσταση Ρύθμιση της Προβαλλόμενης Εικόνας Ρύθμιση του Ύψους του Προβολέα Ο προβολέας είναι εξοπλισμένος με ένα πόδι ανύψωσης για τη ρύθμιση του ύψους της εικόνας. 1. Εντοπίστε το ρυθμιζόμενο πόδι που θέλετε να ρυθμίσετε στην κάτω πλευρά του προβολέα. 2. Περιστρέψτε δεξιόστροφα το ρυθμιζόμενο δακτυλίδι για να ανυψωθεί ο προβολέας ή αριστερόστροφα για να χαμηλώσει. Επαναλάβετε με τα υπόλοιπα πόδια όπως απαιτείται. Πόδια Ρύθμισης Κλίσης Δακτύλιος Ρύθμισης Κλίσης 16

17 Εγκατάσταση Ρύθμιση της Εστίασης του Προβολέα Για να εστιάσετε στην εικόνα, περιστρέψτε το δακτύλιο εστίασης έως ότου η εικόνα να προβάλλεται καθαρά. Σειρά XGA: Ο προβολέας εστιάζει σε αποστάσεις από 475 έως 662 mm (1,58 έως 2,17 πόδια). Σειρά WXGA: Ο προβολέας εστιάζει σε αποστάσεις από 495 έως 661 μέτρα (1,58 έως 2,17 πόδια). FOCUS Δαχτυλίδι Εστίασης Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Σειρά XGA: Μέγεθος προβαλλόμενης εικόνας από 1,60 έως 2,16 μέτρα (63 έως 85 ). Σειρά WXGA: Μέγεθος προβαλλόμενης εικόνας από 1,96 έως 2,54 μέτρα (77 έως 100 ). 17

18 Εγκατάσταση (W) Κέντρο οθόνης (B) Διαγώνιος οθόνης (H) B=> Κατακόρυφη απόσταση μεταξύ κέντρου φακού και κέντρου οθόνης C,E=> Απόσταση ρίψης D=> Κατακόρυφη απόσταση μεταξύ κέντρου φακού και κάτω πλευράς οθόνης (επάνω μέρος της οθόνης για τοποθέτηση σε οροφή) α=> Γωνία προβολής (D) Γωνία προβολής (α) Κέντρο φακού (C) (E) XGA Μέγεθος οθόνης (B) (C) (D) (E) (α) Διαγώνιος Πλάτος (Π) Ύψος (Ύ) ίντσα mm ίντσα mm ίντσα mm ίντσα mm ίντσα mm ίντσα mm ίντσα mm μοίρες , , , , , , ,3 WXGA Μέγεθος οθόνης (B) (C) (D) (E) (α) Διαγώνιος Πλάτος (Π) Ύψος (Ύ) ίντσα mm ίντσα mm ίντσα mm ίντσα mm ίντσα mm ίντσα mm ίντσα mm μοίρες , , , , , , ,3 Αυτός ο πίνακας είναι μόνο για πληροφόρηση του χρήστη. 18

19 Χειριστήρια Χρήστη Πίνακας Ελέγχου & Τηλεχειριστήριο Πίνακας Ελέγχου Χρήση του Πίνακα Ελέγχου Κουμπί Ισχύος/ Αναμονής και LED Επανασυγχρονισμός Είσοδος Πηγή Μενού Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης Keystone Ανατρέξτε στην ενότητα "Άναμμα/Σβήσιμο του Προβολέα" στις σελίδες Υποδεικνύει την κατάσταση του προβολέα. Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Επιβεβαιώνει την επιλογή στοιχείου σας. Πατήστε το κουμπί "ΠΗΓΗ" για να επιλέξετε ένα σήμα εισόδου. Πατήστε το κουμπί "Μενού" για να ανοίξει το μενού οθόνης (OSD). Για να τερματίσετε το OSD, πατήστε και πάλι το κουμπί "Μενού". Χρησιμοποιήστε τα κουμπιά για την επιλογή στοιχείων ή την τροποποίηση της επιλογής σας. Χρησιμοποιήστε το για να ρυθμίσετε την παραμόρφωση της εικόνας που προκαλείται από την κλίση του προβολέα. (±40 μοίρες) ΒΟΗΘΕΙΑ Μενού Βοήθεια (ανατρέξτε στη σελίδα 22). Λυχνία LED Λάμπας Λυχνία LED Θερμοκρασίας Υποδεικνύει την κατάσταση της λάμπας του προβολέα. Υποδεικνύει την κατάσταση θερμοκρασίας του προβολέα. 19

20 Χειριστήρια Χρήστη Τηλεχειριστήριο Χρήση του Τηλεχειριστηρίου Ισχύς Κουμπί L Κουμπί R Σελίδα + Σελίδα - Είσοδος Πηγή /Βοήθεια Ανατρέξτε στην ενότητα "Άναμμα/Σβήσιμο του Προβολέα" στις σελίδες Αριστερό κλικ ποντικιού. Δεξί κλικ ποντικιού. Χρησιμοποιήστε αυτό το κουμπί για κύλιση της σελίδας προς τα πάνω. Χρησιμοποιήστε αυτό το κουμπί για κύλιση της σελίδας προς τα κάτω. Επιβεβαιώνει την επιλογή στοιχείου σας.? Μενού Βοήθεια (ανατρέξτε στη σελίδα 22). Πατήστε το κουμπί "Πηγή" για να επιλέξετε ένα σήμα εισόδου. Επανασυγχρονισμός Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης Keystone +/- Ένταση +/- Φωτεινότητα Τρεις διαστάσεις (3D) Μενού HDMI Πάγωμα Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Χρησιμοποιήστε τα κουμπιά για την επιλογή στοιχείων ή την τροποποίηση της επιλογής σας. Προσαρμόζει την παραμόρφωση της εικόνας που προκαλείται από την κλίση του προβολέα. Αυξάνει/μειώνει την ένταση. Ρυθμίστε τη φωτεινότητα της εικόνας. Πατήστε Τρεις διαστάσεις (3D) για να ενεργοποιήσετε ή να απενεργοποιήσετε το μενού Τρεις διαστάσεις (3D) της OSD. Πατήστε το κουμπί "Μενού" για να ανοίξει το μενού οθόνης (OSD). Για έξοδο από την OSD, πατήστε ξανά το "Μενού". Πατήστε το "HDMI" για να επιλέξετε πηγή HDMI. Πατήστε το κουμπί "Πάγωμα" για να παγώσετε την εικόνα στην οθόνη. Πατήστε και πάλι αυτό το κουμπί για ξεκλείδωμα. 20

21 Χειριστήρια Χρήστη Χρήση του Τηλεχειριστηρίου Σιγή AV S-Video VGA Video Σβήνει/ανάβει προσωρινά τον ήχο και την εικόνα. Πατήστε το κουμπί "S-Video" για επιλογή πηγής S-Video. Πατήστε το κουμπί "VGA" για να επιλέξετε πηγές VGA. Πατήστε το κουμπί "Video" για να επιλέξετε την πηγή Composite video. 21

22 Χειριστήρια Χρήστη Χρησιμοποιώντας το κουμπί ΒΟΗΘΕΙΑ Η λειτουργία ΒΟΗΘΕΙΑ εξασφαλίζει εύκολη εγκατάσταση και λειτουργία. Για να ανοίξετε το μενού Βοήθεια, πατήστε το κουμπί "?" στο τηλεχειριστήριο ή πατήστε το κουμπί "ΒΟΗΘΕΙΑ" στον πίνακα ελέγχου. 22

23 Χειριστήρια Χρήστη Το πλήκτρο του μενού Βοήθειας λειτουργεί μόνον όταν δεν εντοπιστεί κάποια πηγή εισόδου. Ανατρέξτε στην ενότητα "Αντιμετώπιση προβλημάτων" στις σελίδες για περισσότερες λεπτομέρειες. Εάν εντοπιστεί η πηγή εισόδου και πατηθεί το πλήκτρο βοήθειας, θα εμφανιστούν οι παρακάτω σελίδες για να βοηθήσουν στη διάγνωση κάποιων προβλημάτων. 23

24 Χειριστήρια Χρήστη 24

25 Χειριστήρια Χρήστη Μενού Προβολής στην Οθόνη Ο Προβολέας έχει πολύγλωσσα μενού Προβολής στην Οθόνη (OSD) που σας επιτρέπουν να κάνετε προσαρμογές στην εικόνα και να αλλάξετε διάφορες ρυθμίσεις. Λειτουργία 1. Για να ανοίξετε το μενού OSD, πατήστε "Μενού" στο Τηλεχειριστήριο ή στο πληκτρολόγιο του προβολέα. 2. Όταν εμφανιστεί το OSD, χρησιμοποιήστε τα κουμπιά για να επιλέξτε οποιοδήποτε στοιχείο στο κεντρικό μενού. Όσο κάνετε μια επιλογή σε μια συγκεκριμένη σελίδα, πατήστε το κουμπί ή το κουπί "Είσοδος" για να προσπελάσετε το υπομενού. 3. Χρησιμοποιήστε τα κουμπιά για να επιλέξετε το στοιχείο που επιθυμείτε και αλλάξτε τις ρυθμίσεις χρησιμοποιώντας το κουμπί. 4. Επιλέξτε το επόμενο στοιχείο που θέλετε να ρυθμίσετε στο υπομενού και ρυθμίστε το σύμφωνα με την παραπάνω περιγραφή. 5. Πατήστε το κουμπί "Είσοδος" για επιβεβαίωση και η οθόνη θα επιστρέψει στο κεντρικό μενού. 6. Για έξοδο, πατήστε ξανά το κουμπί "Μενού". Το μενού της OSD θα κλείσει και ο προβολέας θα αποθηκεύσει αυτόματα τις νέες ρυθμίσεις. Βασικό Μενού Υπομενού Ρυθμίσεις 25

26 Χειριστήρια Χρήστη Διάγραμμα μενού Main Menu Sub Menu Είδος Εικόνας Παρουσίαση / Φωτεινό / Ταινία / srgb / Μ αύρος πίνακας / Τάξη / Χρήστης / Τρεις δι αστάσεις (3D) Φωτεινότητα -50~50 Αντίθεση -50~50 Οξύτητα 1~15 #1 Χρώμα -50~50 #1 Απόχρωση -50~50 Πρόσθετα Gamma Film / Video / Γραφικά / PC BrilliantColor 0~10 Θερμ. Χρώματος Θερμό / Μέση / Ψυχρό Ρυθμ. χρώματος Ενίσχυση κόκκινου / Ενίσχυση πράσινου / Ενίσχυση μπλε / Πόλωση κόκκινου / Πόλ ωση πράσινου / Πόλωση μπλε / Κυανό / Magenta / Κίτρινο / Επαναφορά / Έξοδος Εύρος Χρώματος AUTO / RGB / YUV Πηγή εισόδου VGA1 / VGA2 / Video / S-Video / HDMI Έξοδος Φορμά #2 4:3 / 16:9-I / 16:9-II / Φυσικά / AUTO #3 4:3 / 16:9 or 16:10 / LBX / Φυσικά / AUTO Μάσκα Άκρων 0~10 Ζουμ -5~25 (80%~200%) Ορ. Mετατόπιση -50~50 Κ. Μετατόπ. -50~50 Κάθετο Keystone -40~40 Τρεις διαστάσεις (3D) Τρεις διαστάσεις (3D) Ανενεργό / DLP-Link / IR #4 Αντ. Συγχρον. 3D Ενεργό / Ανενεργό Έξοδος Γλώσσα English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk / Dansk / Polski / Suomi / Русский / ελληνικά / Magyar / Čeština / عربي / فارسی / / / / / / Türkçe / Việt / Bahasa Indonesia #3 Τύπος οθόνης 16:10 / 16:9 Προβολή Θέση Μενού Settings #5 Σήμα ΑΥΤΟΜΑΤΗ Ενεργό / Ανενεργό Φάση (VGA) 0~31 Συχνότητα (VGA) -5~5 Οριζ. Θέση (VGA) -5~5 Καθ. Θέση (VGA) -5~5 Έξοδος Ασφάλεια Ασφάλεια Ενεργό / Ανενεργό Χρονοδ. Ασφαλείας Μήνας / Ημέρα / Ώρα Αλλαγή Κωδικού Έξοδος 26

27 Χειριστήρια Χρήστη Main Menu Sub Menu Settings ID Προβολέα 0~99 Σίγαση ήχου Ενεργό / Ανενεργό Ένταση 0~10 Είσοδος ήχου #6 Προεπιλογή / Audio1 (Υποδοχή τηλεφώνο υ) / Audio2 (RCA R/L) Πρόσθετα Λογότυπο Optoma / Ουδέτερο / Χρήστης Επιλογή Οθόνης Υπότιτλοι Ανενεργό / CC1 / CC2 Έξοδος Δικτυακή λειτουργία Κατάσταση Δικτύου DHCP Διεύθυνση IP Μάσκα υποδικτύου Πύλη DNS Εφαρμογή Ναι / Όχι Έξοδος Κλείδωμα Πηγής Ενεργό / Ανενεργό Μεγάλο Υψόμετρο Ενεργό / Ανενεργό Απόκρ. Πληροφοριών Ενεργό / Ανενεργό Κλείδωμα Πληκτρων Ενεργό / Ανενεργό Χρώμα Φόντου Μαύρο / Κόκκινο / Μπλε / Πράσινο / Λευκό Δέκτης IR Μπροστινός δέκτης Ενεργό / Ανενεργό Επάνω δέκτης Ενεργό / Ανενεργό Πρόσθετα Άμεση Εκκίνηση Ενεργό / Ανενεργό Αυτόμ. Απενεργοπ. (λ.) 0~180 Χρον. Ύπνου (λ.) 0~995 Τύπος λειτουρ.(σε αναμονή) Eco. / Ενεργό Έξοδος Ρυθμίσεις Λάμπας Ώρες Λάμπας Υπενθύμιση χρόνουλάμπας Ενεργό / Ανενεργό Λειτ. Φωτεινότητας ΚΑΝΟΝΙΚΟ / Φωτεινό / Image AI Μηδενισμός χρόνου Λάμπας Ναι / Όχι Έξοδος Μηδενισμός εσωτερικού μετρητή φίλτρου Ναι / Όχι Επαναφορά Σημειώστε ότι τα μενού (OSD) που εμφανίζονται στην οθόνη διαφέρουν ανάλογα με τον τύπο του σήματος που έχει επιλεγεί και το μοντέλο προβολέα που χρησιμοποιείται. (#1) Οι λειτουργίες Χρώμα και Απόχρωση υποστηρίζονται μόνο σε λειτουργία βίντεο. (#2) Μόνο για XGA. (#3) Μόνο για το μοντέλο WXGA. Οι διαστάσεις 16:9 ή 16:10 εξαρτώνται από τη ρύθμιση Τύπος οθόνης. (#4) Η Αντ. Συγχρον. 3D εμφανίζεται μόνο όταν έχει ενεργοποιηθεί η επιλογή Τρεις διαστάσεις. (#5) Το μενού Σήμα υποστηρίζεται μόνο σε σήμα Αναλογικής VGA (RGB). (#6) Η ένταση του MIC μπορεί να ρυθμιστεί και από τη διαδρομή ρύθμιση ένταση στο OSD 27

28 Χειριστήρια Χρήστη ΕΙΚΟΝΑ 28 Είδος Εικόνας Υπάρχουν πολλές εργοστασιακές προεπιλογές βελτιστοποιημένες για διάφορους τύπους εικόνων. Παρουσίαση: Καλό χρώμα και φωτεινότητα από είσοδο PC. Φωτεινό: Μέγιστη φωτεινότητα από είσοδο PC. Ταινία: Για οικιακό σινεμά. srgb: Κανονικό και ακριβές χρώμα. Μαυροπίνακας: Αυτή η λειτουργία πρέπει να επιλέγεται για την επίτευξη των βέλτιστων ρυθμίσεων χρώματος για την προβολή σε μαυροπίνακα (πράσινο). Τάξη: Αυτή η λειτουργία συνιστάται για την προβολή σε μια αίθουσα διδασκαλίας. Χρήστης: Ρυθμίσεις του χρήστη. Τρεις διαστάσεις (3D): Ενεργοποιημένη συνιστώμενη ρύθμιση για τη λειτουργία Τρεις διαστάσεις (3D). Όλες οι επιπλέον ρυθμίσεις από το χρήστη σε τρισδιάστατη λειτουργία (3D) θα αποθηκεύονται σε αυτή τη λειτουργία για περαιτέρω χρήση. Φωτεινότητα Ρυθμίστε τη φωτεινότητα της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί Αντίθεση για να σκουρύνει η εικόνα. για πιο ανοιχτόχρωμη εικόνα. Τα χειριστήρια αντίθεσης ελέγχουν το βαθμό διαφοράς ανάμεσα στα φωτεινότερα και τα σκοτεινότερα μέρη της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε την αντίθεση. για να αυξήσετε την αντίθεση.

29 Χειριστήρια Χρήστη Οξύτητα Ρυθμίζει την ευκρίνεια της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε την ευκρίνεια. για να αυξήσετε την ευκρίνεια. Οι λειτουργίες "Χρώμα" και "Απόχρωση" υποστηρίζονται μόνο σε λειτουργία βίντεο. Χρώμα Ρυθμίζει μια εικόνα βίντεο από μαύρο και άσπρο σε πλήρως κορεσμένο χρώμα. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε τον κορεσμό της εικόνας. για να αυξήσετε τον κορεσμό της εικόνας. Απόχρωση Ρυθμίζει την ισορροπία χρώματος του κόκκινου και του πράσινου. Πατήστε το κουμπί στην εικόνα. Πατήστε το κουμπί στην εικόνα. για να αυξήσετε το βαθμό του πράσινου για να αυξήσετε το βαθμό του κόκκινου 29

30 Χειριστήρια Χρήστη ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ Gamma Αυτό σας επιτρέπει να επιλέξετε έναν πίνακα degamma που να έχει μικρορυθμιστεί για να βγάζει την καλύτερη ποιότητα εικόνας από την είσοδο. Film: για οικιακό σινεμά. Video: για πηγή βίντεο ή TV. Γραφικά: για πηγή εικόνας. PC: για PC ή πηγή υπολογιστή. BrilliantColor Αυτό το ρυθμιζόμενο στοιχείο χρησιμοποιεί ένα νέο αλγόριθμο επεξεργασίας χρώματος και βελτιώσεις για να επιτρέψει μεγαλύτερη φωτεινότητα ενώ παρέχει πραγματικά, πιο έντονα χρώματα στην εικόνα. Το εύρος τιμών είναι από το "0" έως το "10". Αν προτιμάτε μια πιο έντονα τονισμένη εικόνα, ορίστε τη ρύθμιση πιο κοντά στο μέγιστό της. Για πιο απαλή και φυσική εικόνα, ορίστε τη ρύθμιση πιο κοντά στο ελάχιστό της. Θερμ. Χρώματος Η ρύθμιση σε ψυχρή θερμοκρασία κάνει την εικόνα να μοιάζει πιο μπλε. (ψυχρή εικόνα) Η ρύθμιση σε θερμή θερμοκρασία κάνει την εικόνα να μοιάζει πιο κόκκινη. (θερμή εικόνα) Χρώμα Πατήστε το κουμπί για το επόμενο μενού, όπως φαίνεται παρακάτω, κι έπειτα χρησιμοποιήστε τα κουμπιά ή για να επιλέξετε ένα στοιχείο. 30

31 Χειριστήρια Χρήστη Ενίσχυση κόκκινου/ενίσχυση πράσινου/ενίσχυση μπλε/πόλωση κόκκινου/πόλωση πράσινου/πόλωση μπλε/κυανό/magenta/ Κίτρινο: Χρησιμοποιήστε το κουμπί ή για να επιλέξετε κόκκινο, πράσινο, μπλε, κυανό, ματζέντα και κίτρινο χρώμα. Επαναφορά: επιλέξτε Ναι για να επιστρέψετε στις προεπιλεγμένες εργοστασιακές ρυθμίσεις προσαρμογής του χρώματος. Εύρος Χρώματος Επιλέξτε ένα κατάλληλο τύπο χρωματικού πίνακα από τους AUTO, RGB ή YUV. Πηγή εισόδου Χρησιμοποιήστε αυτή την επιλογή για την ενεργοποίηση / απενεργοποίηση πηγών εισόδου. Πατήστε το κουμπί για να προσπελάσετε το υπομενού και επιλέξτε τις πηγές που θέλετε. Πατήστε το κουμπί "Είσοδος" για να ολοκληρώσετε την επιλογή. Ο προβολέας δεν αναζητεί πηγές εισόδου που δεν έχουν επιλεγεί. Image AI Η επιλογή Image AI αναβαθμίζει την αντίθεση της εικόνας βελτιώνοντας τη φωτεινότητα της λάμπας σύμφωνα με το περιεχόμενο της εικόνας. Ενεργό: Η διαχείριση απόδοσης δυναμικής εικόνας είναι ενεργή ώστε να απολαμβάνετε την προβολή μιας ταινίας με ολοζώντανες και φωτεινές εικόνες ακόμα και τις πιο σκοτεινές λεπτομέρειες. Ανενεργό: Η διαχείριση απόδοσης δυναμικής εικόνας βρίσκεται σε κατάσταση αναμονής. 31

32 Χειριστήρια Χρήστη ΟΘΟΝΗ Φορμά Χρησιμοποιήστε αυτήν τη λειτουργία για να επιλέξετε την αναλογία εικόνας που προτιμάτε. XGA 4:3: Αυτό το φορμά προορίζεται για πηγές εισόδου :9-I: Το φορμά αυτό είναι για πηγές εισόδου 16x9, όπως HDTV και DVD βελτιωμένο για τηλεόραση ευρείας οθόνης. (576i/p) 16:9-II: Το φορμά αυτό είναι για πηγές εισόδου 16x9, όπως HDTV και DVD βελτιωμένο για τηλεόραση ευρείας οθόνης. (480i/p) Φυσικά: Αυτό το φορμά εμφανίζει την αρχική εικόνα χωρίς αλλαγή κλίμακας. ΑΥΤΟΜΑΤΗ: Επιλέγεται αυτόματα το κατάλληλο φορμά οθόνης. Όταν η είσοδος είναι 4:3, η εικόνα εμφανίζεται με αναλογία 4:3. Όταν η είσοδος είναι 16:9 και άνω, η εικόνα εμφανίζεται με αναλογία 16:9-I. Αναλογία Εικόνας (με ανίχνευση πηγής) Αλλαγή μεγέθους εικόνας Μοντέλο XGA 4: x 768 κεντρικά 16:9-l 16:9-ll Φυσικά 1024 x 576 κεντρικά 854 x 480 κεντρικά Δεν είναι δυνατή η αλλαγή μεγέθους της εικόνας, η αντιστοίχιση 1:1 και η στοίχιση στο κέντρο. Αυτό το φορμά δείχνει την αρχική εικόνα χωρίς κλίμακα. 32

33 Χειριστήρια Χρήστη WXGA 4:3: Αυτό το φορμά προορίζεται για πηγές εισόδου 4 x 3. 16:9: Το φορμά αυτό είναι για πηγές εισόδου 16 x 9, όπως HDTV και DVD βελτιωμένο για τηλεόραση ευρείας οθόνης. Η αναλογία 16:9 ή 16:10 εξαρτάται από τη ρύθμιση "Τύπος οθόνης". 16:10: Το φορμά αυτό είναι για πηγές εισόδου 16 x 10, όπως οι φορητοί υπολογιστές ευρείας οθόνης. LBX: Η μορφή αυτή είναι για πηγές letterbox που δεν είναι 16 x 9 και για χρήστες που χρησιμοποιούν εξωτερικό φακό 16 x 9 για την προβολή αναλογίας εικόνας 2.35:1 χρησιμοποιώντας πλήρη ανάλυση. Φυσικά: Αυτό το φορμά εμφανίζει την αρχική εικόνα χωρίς αλλαγή κλίμακας. ΑΥΤΟΜΑΤΗ: Επιλέγεται αυτόματα το κατάλληλο φορμά οθόνης. Οθόνη 16:10 480i/p 576i/p 1080i/p 720p PC 4: x 800 κεντρικά 16: x 800 κεντρικά LBX Φυσικά 1280 x 960 κεντρικά, έπειτα λήψη της κεντρικής εικόνας 1280 x 800 για εμφάνιση Κεντραρισμένη αντιστοίχιση 1:1. Εμφάνιση με αντιστοίχιση 1:1 (960 x 540) 1280 x x 720 κεντρικά Κεντραρισμένη αντιστοίχιση 1:1. Οθόνη 16:9 480i/p 576i/p 1080i/p 720p PC 4:3 960 x 720 κεντρικά 16: x 720 κεντρικά LBX Φυσικά 1280 x 960 κεντρικά, έπειτα λήψη της κεντρικής εικόνας 1280 x 720 για εμφάνιση Κεντραρισμένη αντιστοίχιση 1:1. Εμφάνιση με αντιστοίχιση 1:1 (960 x 540) 1280 x x 720 κεντρικά Κεντραρισμένη αντιστοίχιση 1:1. 33

34 Χειριστήρια Χρήστη Κάθε I/O διαθέτει διαφορετική ρύθμιση "Μάσκα Άκρων". Οι λειτουργίες "Μάσκα Άκρων" και "Ζουμ" δεν μπορούν να ενεργοποιηθούν ταυτόχρονα. Μάσκα Άκρων Η λειτουργία μάσκας άκρων αφαιρεί το θόρυβο σε μια εικόνα βίντεο. Εφαρμόστε μάσκα άκρων στην εικόνα για την αφαίρεση του θορύβου κωδικοποίησης βίντεο στα άκρα της πηγής βίντεο. Ζουμ Πατήστε το Πατήστε το προβολής. για να μειώσετε το μέγεθος της εικόνας. για να μεγεθύνετε μια εικόνα στην οθόνη Ορ. Mετατόπιση Μετατοπίζει οριζόντια τη θέση της προβαλλόμενης εικόνας. Κ. Μετατόπ. Μετατοπίζει κάθετα τη θέση της προβαλλόμενης εικόνας. Κάθετο Keystone Πιέστε το ή το για να ρυθμίσετε την κάθετη παραμόρφωση της εικόνας. Εάν η εικόνα έχει τραπεζοειδή μορφή, αυτή η επιλογή μπορεί να βοηθήσει στην παραλληλόγραμμη εμφάνιση της εικόνας. 34

35 Χειριστήρια Χρήστη ΟΘΟΝΗ Τρεις διαστάσεις (3D) Οι επιλογές "IR" μπορεί να ποικίλλουν ανάλογα με το μοντέλο. Η λειτουργία Αντ. Συγχρον.3D είναι διαθέσιμη μόνο όταν ενεργοποιηθεί το Τρεις διαστάσεις (3D) και αυτή η λειτουργία 3D αφορά μόνο το γυαλί DLP link. Για την τρισδιάστατη προβολή απαιτείται συμβατή τρισδιάστατη πηγή, τρισδιάστατο περιεχόμενο και ενεργά ειδικά γυαλιά. Τρεις διαστάσεις (3D) Ανενεργό: Επιλέξτε "Ανενεργό" για να απενεργοποιήσετε τις ρυθμίσεις 3D για εικόνες Τρεις διαστάσεις (3D). DLP Link: Επιλέξτε "DLP Link" για να χρησιμοποιήσετε τις βελτιστοποιημένες ρυθμίσεις για εικόνες DLP Link Τρεις διαστάσεις (3D). IR: Επιλέξτε "IR" για να χρησιμοποιήσετε τις βελτιστοποιημένες ρυθμίσεις για εικόνες Τρεις διαστάσεις (3D) βάσει IR. Αντ. Συγχρον. 3D Επιλέξτε Ενεργó για αντιστροφή των περιεχομένων του αριστερού και δεξιού καρέ. Επιλέξτε Απενεργó για προεπιλεγμένα περιεχόμενα καρέ. 35

36 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Γλώσσα Επιλέξτε το πολύγλωσσο μενού της OSD. Πατήστε το ή το στο υπομενού και στη συνέχεια χρησιμοποιήστε το κουμπί ή το για να επιλέξετε τη γλώσσα που επιθυμείτε. Πατήστε το κουμπί "Είσοδος" για να ολοκληρώσετε την επιλογή. Ο Τύπος οθόνης αφορά μόνο το μοντέλο WXGA. Η Οπίσθια Προβολή - Επιφάνεια Εργασίας και η προβολή Πίσω - Οροφή πρέπει να χρησιμοποιούνται με διαφανή οθόνη. 36 Τύπος οθόνης Επιλέξτε τον τύπο οθόνης 16:10 ή 16:9. Προβολή Μπροστά Προβολή - Επιφάνεια Εργασίας Αυτή είναι η προεπιλεγμένη ρύθμιση. Η εικόνα προβάλλεται απευθείας στην οθόνη. Οπίσθια Προβολή- Επιφάνεια Εργασίας Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη. Μπροστά-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανάποδα.

37 Χειριστήρια Χρήστη Πίσω-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη και ανάποδα. Θέση Μενού Επιλέξτε τη θέση του μενού στην οθόνη προβολής. ID Προβολέα Ο ορισμός του αναγνωριστικού (ID) μπορεί να ρυθμιστεί με το μενού (πεδίο 0~99) και επιτρέπει στο χρήστη να ελέγχει έναν προβολέα μέσω RS232. Ανατρέξτε στη σελίδα 62~66 για τον πλήρη κατάλογο εντολών RS232. Σίγαση ήχου Επιλέξτε "Ενεργό" για να ενεργοποιήσετε τη σίγαση. Επιλέξτε "Ανενεργή" για να απενεργοποιήσετε τη σίγαση. 37

38 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Η ρύθμιση της έντασης ήχου μπορεί να καθορίζει και την ένταση MIC. Ένταση Πατήστε το κουμπί Πατήστε το κουμπί Είσοδος ήχου για να μειώσετε την ένταση. για να αυξήσετε την ένταση. Οι προεπιλεγμένες ρυθμίσεις ήχου βρίσκονται στον πίσω πίνακα του προβολέα. Χρησιμοποιήστε αυτή την επιλογή για να αναθέσετε ξανά κάποια από τις Εισόδους ήχου (1, 2 ή 3) στην τρέχουσα πηγή εικόνας. Κάθε Είσοδος ήχου μπορεί να ανατεθεί σε περισσότερες από μία πηγές βίντεο. Audio 1: VGA 1 και VGA 2. Audio 2: S-Video/Video. MIC: (Δεν υπάρχει προεπιλεγμένη προέλευση βίντεο) 38

39 Χειριστήρια Χρήστη ΡΥΘΜ ΣΗΜΑ (RGB) Το μενού "Σήμα" υποστηρίζεται μόνο σε σήμα Αναλογικής VGA (RGB). ΑYTOMATH Επιλέγει αυτόματα το σήμα. Εάν χρησιμοποιείτε αυτήν τη λειτουργία, τα στοιχεία Φάση και Συχνότητα εξασθενούν. Εάν είναι επιλεγμένο το στοιχείο Αυτόματη λειτουργία για το Σήμα, τα στοιχεία Φάση και Συχνότητα εμφανίζονται δίνοντας τη δυνατότητα στο χρήστη να ρυθμίσει χειροκίνητα το Σήμα. Έπειτα, αποθηκεύονται στις ρυθμίσεις για την επόμενη απενεργοποίηση και ενεργοποίηση του προβολέα. Φάση Συγχρονίζει το χρονισμό του σήματος της οθόνης με αυτόν της κάρτας γραφικών. Αν η εικόνα είναι ασταθής ή τρεμοπαίζει, χρησιμοποιήστε αυτή τη λειτουργία για να τη διορθώσετε. Συχνότητα Αλλάξτε τη συχνότητα της εμφάνισης δεδομένων για να ταιριάζει με τη συχνότητα της κάρτας γραφικών του υπολογιστή σας. Χρησιμοποιήστε αυτή τη λειτουργία μόνο εάν η εικόνα εμφανίζεται να τρεμοπαίζει κάθετα. Οριζ. Θέση Πατήστε το Πατήστε το για να μετακινήσετε την εικόνα προς τα αριστερά. για να μετακινήσετε την εικόνα προς τα δεξιά. Καθ. Θέση Πατήστε το Πατήστε το για να μετακινήσετε την εικόνα προς τα κάτω. για να μετακινήσετε την εικόνα προς τα πάνω. 39

40 Χειριστήρια Χρήστη ΡΥΘΜ Ασφάλεια Ασφάλεια Ενεργό: Επιλέξτε "Ενεργό" για να ενεργοποιήσετε την επιβεβαίωση ασφαλείας όταν ανάβετε τον προβολέα. Ανενεργή: Επιλέξτε "Ανενεργή" για να ανάψετε τον προβολέα χωρίς επιβεβαίωση του κωδικού πρόσβασης. Ο προεπιλεγμένος κωδικός πρόσβασης είναι "1234" (πρώτη φορά). Χρονοδ. Ασφαλείας Χρησιμοποιήστε αυτή τη λειτουργία για να ορίσετε τη διάρκεια χρήσης του προβολέα (Μήνας/ Ημέρα/ Ώρα). Όταν παρέλθει αυτό το χρονικό διάστημα, θα σας ζητηθεί να καταχωρήσετε ξανά τον κωδικό πρόσβασης. Αλλαγή Κωδικού Πρώτη Φορά: 1. Πατήστε " " για να εισάγετε τον κωδικό πρόσβασης. 2. Ο κωδικός πρόσβασης πρέπει να έχει 4 ψηφία. 3. Χρησιμοποιήστε τα κουμπιά αριθμών στο τηλεχειριστήριο για να καταχωρήσετε το νέο κωδικό και στη συνέχεια πατήστε το κουμπί " " για να επιβεβαιώσετε τον κωδικό σας. Αλλαγή Κωδικού: 1. Πατήστε " " για να εισάγετε τον παλιό κωδικό πρόσβασης. 2. Χρησιμοποιήστε τα κουμπιά αριθμών για να εισάγετε τον τρέχοντα κωδικό πρόσβασης και στη συνέχεια πατήστε " " για επιβεβαίωση. 40

41 Χειριστήρια Χρήστη 3. Εισάγετε νέο κωδικό πρόσβασης (4 ψηφία σε μήκος) χρησιμοποιώντας τα κουμπιά αριθμών στο τηλεχειριστήριο, έπειτα πατήστε " " για επιβεβαίωση. 4. Εισάγετε ξανά το νέο κωδικό πρόσβασης και έπειτα πατήστε " " για επιβεβαίωση. Εάν εισαχθεί ένας λάθος κωδικός πρόσβασης 3 φορές, ο προβολέας θα σβήσει αυτόματα. Αν έχετε ξεχάσει τον κωδικό πρόσβασης, επικοινωνήστε με την τοπική αντιπροσωπία για υποστήριξη. 41

42 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Προχωρημένες ρυθμίσει Λογότυπο Χρησιμοποιήστε αυτή τη λειτουργία για να ρυθμίσετε την επιθυμητή οθόνη έναρξης. Σε περίπτωση τροποποίησης, οι αλλαγές θα ενεργοποιηθούν την επόμενη φορά που θα ανάψετε τον προβολέα. Για την επιτυχή καταγραφή του λογότυπου, βεβαιωθείτε ότι η ανάλυση της εικόνας στην οθόνη δεν είναι μεγαλύτερη από την κανονική ανάλυση του προβολέα. (XGA: 1024 x 768 ή WXGA: 1280 x 800). Optoma: Η προεπιλεγμένη οθόνη έναρξης. Ουδέτερο: Το λογότυπο δεν εμφανίζεται στην οθόνη εκκίνησης. Χρήστης: Χρήση της αποθηκευμένης εικόνας από τη λειτουργία Κλείδωμα Logo. Επιλογή Οθόνης Πατήστε το κουμπί για να καταγράψετε μια εικόνα της φωτογραφίας που προβάλλεται τη στιγμή αυτή στην οθόνη. Υπότιτλοι Χρησιμοποιήστε αυτή τη λειτουργία για να καθορίσετε την επιθυμητή οθόνη έναρξης. Εάν πραγματοποιηθούν αλλαγές, αυτές θα τεθούν σε ισχύ την επόμενη φορά που θα ενεργοποιηθεί ο προβολέας. Ανενεργή: επιλέξτε "Ανενεργή" για να απενεργοποιηθεί η ιδιότητα υποτίτλων. CC1: Γλώσσα CC1: Αγγλικά (Η.Π.Α.). CC2: Γλώσσα CC2 (ανάλογα με το κανάλι TV του χρήστη): Ισπανικά, Γαλλικά, Πορτογαλικά, Γερμανικά, Δανεζικά. 42

43 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Δίκτυο Κατάσταση Δικτύου Εμφάνιση της κατάστασης σύνδεσης του δικτύου. DHCP Χρησιμοποιήστε αυτή τη λειτουργία για να επιλέξετε την οθόνη εκκίνησης που προτιμάτε. Αν αλλάξετε αυτή τη ρύθμιση, η νέα ρύθμιση θα ισχύει μετά που θα βγείτε από το μενού της OSD, στο επόμενο άνοιγμα. Ενεργό: Αυτόματη ανάθεση μίας διεύθυνσης IP στον προβολέα από έναν εξωτερικό διακομιστή DHCP. Ανενεργή: Μη αυτόματη ανάθεση μίας διεύθυνσης IP. Διεύθυνση IP Επιλογή μίας διεύθυνσης IP. Μάσκα υποδικτύου Επιλογή αριθμού μάσκας υποδικτύου. Πύλη Επιλέξτε την προεπιλεγμένη πύλη του δικτύου στο οποίο συνδέεται ο προβολέας. DNS Επιλογή αριθμού DNS. Εφαρμογή Πατήστε το " επιλογή. " και κατόπιν επιλέξτε "Ναι" για να εφαρμοστεί η 43

44 Χειριστήρια Χρήστη Πώς να χρησιμοποιήσετε το πρόγραμμα περιήγησης στο web για τον έλεγχο του προβολέα σας 1. Ενεργοποιήστε το DHCP για να δώσετε τη δυνατότητα στον διακομιστή DHCP να αναθέσει αυτόματα ένα IP ή εισάγετε χειροκίνητα τις απαιτούμενες πληροφορίες δικτύου. 4. Με βάση την ιστοσελίδα δικτύου για τη συμβολοσειρά εισαγωγής στην καρτέλα [εργαλεία], μπορείτε να βρείτε τους περιορισμούς για το μήκος εισαγωγής στην ακόλουθη λίστα (συμπεριλαμβάνονται τα κενά διαστήματα και το άλλα πλήκτρα στίξης): 2. Έπειτα, επιλέξετε το εφαρμογή και πατήστε το κουμπί " " για να ολοκληρωθεί η διαδικασία διαμόρφωσης. 3. Ανοίξτε το πρόγραμμα περιήγησης στο web και πληκτρολογήστε από την οθόνη OSD LAN έπειτα η σελίδα web θα εμφανίσει τα παρακάτω: Κατηγορία Έλεγχος Crestron Προβολέας Ρύθμιση παραμέτρων δικτύου Κωδικός πρόσβασης χρήστη Κωδικός πρόσβασης διαχειριστή Στοιχείο Διεύθυνση IP 15 IP ταυτότητα 2 Θύρα 5 Όνομα προβολέα 10 Θέση 9 Εκχώρηση σε 9 DHCP (Ενεργοποιήθηκε) (Δ/Ι) Διεύθυνση IP 15 Μάσκα υποδικτύου 15 Προεπιλεγμένη πύλη 15 Διακομιστής DNS 15 Ενεργοποιήθηκε (Δ/Ι) Νέος κωδικός πρόσβασης 15 Επιβεβαίωση 15 Ενεργοποιήθηκε (Δ/Ι) Νέος κωδικός πρόσβασης 15 Επιβεβαίωση 15 Μήκος εισαγωγής (χαρακτήρες) Όταν έχετε Χρησιμοποιήσει την IP διεύθυνση του προβολέα, δεν μπορείτε να συνδεθείτε στο διακομιστή υπηρεσιών σας. 44

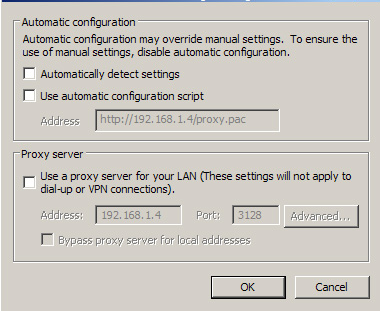

45 Χειριστήρια Χρήστη Όταν πραγματοποιείτε μία άμεση σύνδεση από τον υπολογιστή σας στον προβολέα Βήμα 1. Βρείτε μία IP διεύθυνση ( ) από τη λειτουργία τοπικού δικτύου του προβολέα. Βήμα 2: Επιλέξτε το εφαρμογή και πατήστε το κουμπί "Είσοδος" για να υποβάλλετε τη λειτουργία ή πατήστε το μενού για έξοδο. Βήμα 3: Για να ανοίξετε τις Συνδέσεις δικτύου, κάντε κλικ στο Έναρξη, κάντε κλικ στο Πίνακας ελέγχου, στο Συνδέσεις δικτύου και ίντερνετ και έπειτα στο Συνδέσεις δικτύου. Κάντε κλικ στη σύνδεση που θέλετε να διαμορφώσετε και έπειτα, στο Εργασίες δικτύου, κάντε κλικ στο Αλλαγή των ρυθμίσεων αυτής της σύνδεσης. Βήμα 4: Στην καρτέλα Γενικά, στο Αυτή η σύνδεση χρησιμοποιεί τα εξής στοιχεία, κάντε κλικ στο Πρωτόκολλο Internet (TCP/IP) και έπειτα κλικ στο Ιδιότητες. Βήμα 6: Για να ανοίξετε τις Επιλογές Internet, κάντε κλικ στο πρόγραμμα περιήγησης στο web IE, κλικ στο Επιλογές Internet, κλικ στην καρτέλα Συνδέσεις και κάντε κλικ στο Ρυθμίσεις τοπικού δικτύου... Βήμα 5: Κάντε κλικ στο Χρήση της παρακάτω IP διεύθυνσης και πληκτρολογήστε σύμφωνα με τα παρακάτω: 1) IP διεύθυνση: ) Μάσκα υποδικτύου: ) Προεπιλεγμένη πύλη: Βήμα 7: Εμφανίζεται το πλαίσιο διαλόγου Τοπικό δίκτυο (LAN), στην περιοχή Διακομιστής διαμεσολάβησης, στην περιοχή Διακομιστής διαμεσολάβησης, καταργήστε την επιλογή στο πλαίσιο ελέγχου Χρησιμοποιήστε ένα διακομιστή μεσολάβησης για το LAN, έπειτα κάντε δύο φορές κλικ στο κουμπί OK. Βήμα 8: Ανοίξτε τον IE και πληκτρολογήστε την IP διεύθυνση στο URL και έπειτα πατήστε το κουμπί Είσοδος. 45

46 Χειριστήρια Χρήστη Εργαλείο ελέγχου Crestron RoomView Το Crestron RoomView παρέχει έναν κεντρικό σταθμό παρακολούθησης 250+ συστημάτων ελέγχου σε ένα και μοναδικό δίκτυο Ethernet (είναι δυνατή η παρακολούθηση περισσότερων συστημάτων, καθώς ο αριθμός εξαρτάται από το συνδυασμό του αναγνωριστικού IP και της διεύθυνσης IP). Το Crestron RoomView παρακολουθεί όλους τους προβολείς, για παράδειγμα την κατάσταση σύνδεσης του προβολέα, τη διάρκεια ζωής της λάμπας, τη ρύθμιση του δικτύου και τα σφάλματα υλικού, καθώς και οποιοδήποτε προσαρμοσμένο χαρακτηριστικό που προσδιορίζει ο διαχειριστής. Ο διαχειριστής μπορεί να προσθέσει, να διαγράψει ή να επεξεργαστεί πληροφορίες για το χώρο ή για επαφές και συμβάντα, οι οποίες καταγράφονται αυτόματα από το λογισμικό για όλους τους χρήστες. (Βλ. περιβάλλον χρήστη στην ακόλουθη εικόνα) 1. Κύρια οθόνη 2. Επεξεργασία χώρου Η υποστήριξη της λειτουργίας Crestron RoomView εξαρτάται από το μοντέλο. 46

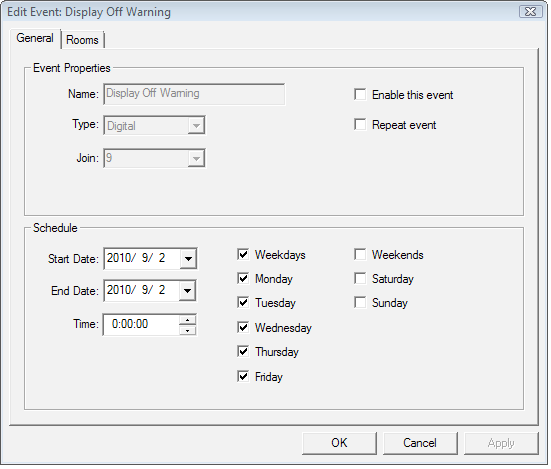

47 Χειριστήρια Χρήστη 3. Επεξεργασία χαρακτηριστικού 4. Επεξεργασία συμβάντος Για περισσότερες πληροφορίες, επισκεφθείτε την τοποθεσία & 47

48 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ Όταν είναι εγκατεστημένο το φίλτρο σκόνης, να ενεργοποιείται η λειτουργία Μεγάλου υψομέτρου. Το φίλτρο σκόνης είναι προαιρετικό και μπορεί να μην είναι αναγκαίο σε ορισμένες περιοχές. Για να απενεργοποιήσετε τη λειτουργία κλειδώματος πλήκτρων πατήστε και κρατήστε πατημένο του κουμπί "Είσοδος" στο πάνω μέρος του προβολέα για 5 δευτερόλεπτα. Κλείδωμα Πηγής Ενεργό: Ο προβολέας θα αναζητεί μόνον την τρέχουσα σύνδεση εισόδου. Ανενεργή: Ο προβολέας θα αναζητήσει άλλο σήμα αν χαθεί το τρέχον σήμα εισόδου. Μεγάλο Υψόμετρο Με την επιλογή "Ενεργό", οι ανεμιστήρες περιστρέφονται πιο γρήγορα. Αυτή η λειτουργία είναι χρήσιμη σε περιοχές με μεγάλο υψόμετρο όπου η ατμόσφαιρα είναι αραιή. Απόκρ. Πληροφοριών Ενεργό: Επιλέξτε "Ενεργό" για απόκρυψη του μηνύματος πληροφοριών. Ανενεργή: Επιλέξτε "Ανενεργή" για εμφάνιση του μηνύματος αναζήτησης. Κλείδωμα Πλήκτρων Όταν η λειτουργία κλειδώματος πλήκτρων είναι ενεργοποιημένη "Ενεργό", αλλά ο προβολέας μπορεί να λειτουργήσει από το τηλεχειριστήριο. Επιλέγοντας "Ανενεργή", θα είστε σε θέση να χρησιμοποιήσετε και πάλι τον πίνακα ελέγχου. Χρώμα Φόντου Χρησιμοποιήστε αυτή τη λειτουργία για την προβολή "Μαύρης", "Κόκκινο", "Μπλε", "Πράσινο" ή "Λευκό" οθόνης όταν δεν υπάρχει διαθέσιμο σήμα. 48

49 Χειριστήρια Χρήστη Δέκτες YΠέpuθpων Μπροστινός δέκτης: Επιλέξτε Ενεργό για να τεθεί σε λειτουργία ο δέκτης. Επιλέξτε Ανενεργό για να κλείσει ο δέκτης. Επάνω δέκτης: Επιλέξτε Eνεργό για να τεθεί σε λειτουργία ο δέκτης. Επιλέξτε Ανενεργό για να κλείσει ο δέκτης. Μηδενισμός εσωτερικού μετρητή φίλτρου Επιλέξτε Ναι για να εμφανιστεί ή Όχι για να κρυφτεί το μήνυμα προειδοποίησης όταν εμφανιστεί το μήνυμα αλλαγής φίλτρου. Επαναφορά Επιλέξτε "Ναι" για να επαναφέρετε τις παραμέτρους προβολής σε όλα τα μενού στις προεπιλεγμένες εργοστασιακές ρυθμίσεις. 49

50 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ Πρόσθετα Άμεση Εκκίνηση Επιλέξτε το "Ενεργό" για να ενεργοποιήσετε την κατάσταση Άμεσης Ενεργοποίησης. Ο προβολέας ενεργοποιείται αυτόματα όταν συνδέεται στην παροχή ρεύματος AC, χωρίς να πατηθεί το κουμπί " " στον πίνακα ελέγχου του προβολέα ή στο τηλεχειριστήριο. Όταν ρυθμίζετε τη Τύπος λειτουρ. (Σε αναμονή) σε Eco (<1 W), η έξοδος VGA, η διέλευση ήχου και το RJ45 θα απενεργοποιηθούν όταν ο προβολέας βρίσκεται σε αναμονή. Αυτόμ. Απενεργοπ. (λ.) Ορίζει το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει όταν δεν υπάρχει είσοδος σήματος στον προβολέα. Ο προβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). Χρον. Ύπνου (λ.) Ορίζει το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει με ή χωρίς σήμα στον προβολέα. Ο προβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). Τύπος λειτουρ.(σε αναμονή) Eco.: Επιλέξτε "Eco.". για να μειώσετε την κατανάλωση ενέργειας < 1W. Ενεργό: Επιλέξτε "Ενεργό" για να επαναφέρετε την κανονική αναμονή και να ενεργοποιήσετε τη θύρα εξόδου VGA. 50

51 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ ΡΥΘΜ ΛΑΜΠΑΣ Ώρες Λάμπας Εμφανίζει το χρόνο προβολής. Υπενθύμιση χρόνουλάμπας Επιλέξτε τη λειτουργία αυτή για να εμφανίσετε ή να αποκρύψετε το προειδοποιητικό μήνυμα όταν προβάλλεται το μήνυμα αλλαγής της λάμπας. Το μήνυμα θα εμφανίζεται για 30 ώρες πριν από την προτεινόμενη αντικατάσταση της λάμπας. Όταν η θερμοκρασία περιβάλλοντος είναι άνω των 35 C σε λειτουργία, ο προβολέας θα μεταβεί σε ΚΑΝΟΝΙΚΟ αυτόματα. Λειτ. Φωτεινότητας ΚΑΝΟΝΙΚΟ: Επιλέξτε το "ΚΑΝΟΝΙΚΟ" για να σκοτεινιάζει το φως της λάμπας του προβολέα, γεγονός που θα μειώσει την κατανάλωση ενέργειας και θα αυξήσει τη ζωή της λάμπας. Φωτεινό: Επιλέξτε "Φωτεινό" για να αυξήσετε τη φωτεινότητα. Image AI: Επιλέξτε "Image AI" για να βελτιωθεί η αντίθεση της εικόνας. Μηδενισμός χρόνου Λάμπας Μηδενίζει τις ώρες ζωής της λάμπας μετά την αντικατάσταση της λάμπας. 51

52 Παραρτήματα Αντιμετώπιση προβλημάτων Αν αντιμετωπίζετε πρόβλημα με τον προβολέα σας, ανατρέξτε στις ακόλουθες πληροφορίες. Αν το πρόβλημα εξακολουθεί να υφίσταται, παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών. Δεν εμφανίζεται εικόνα στην οθόνη Βεβαιωθείτε πως όλα τα καλώδια και οι συνδέσεις τροφοδοσίας έχουν συνδεθεί με σωστά και καλά όπως περιγράφεται στην ενότητα "Εγκατάσταση". Σιγουρευτείτε πως οι ακίδες στις υποδοχές δεν έχουν λυγίσει ή σπάσει. Ελέγξτε αν η λάμπα του προβολέα έχει εγκατασταθεί σωστά. Παρακαλούμε ανατρέξτε στην ενότητα "Αντικατάσταση της λάμπας". Σιγουρευτείτε πως έχετε αφαιρέσει το καπάκι του φακού και πως είναι αναμμένος ο προβολέας. Σιγουρευτείτε πως δεν είναι ενεργοποιημένη η λειτουργία "Σίγαση AV". Μερική, ολισθαίνουσα, ή λάθος προβαλλόμενη εικόνα Πατήστε "Επανασυγχρονισμός" στο τηλεχειριστήριο. Αν χρησιμοποιείτε υπολογιστή: Για τα Windows 95, 98, 2000, XP, Windows 7: 1. Από το εικονίδιο "Ο Υπολογιστής Μου", ανοίξτε το φάκελο "Πίνακας Ελέγχου" και κάντε διπλό κλικ στο εικονίδιο "Οθόνη". 2. Επιλέξτε την καρτέλα "Ρυθμίσεις". 3. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με UXGA (1600 x 1200). 4. Κάντε κλικ στο κουμπί "Ιδιότητες για Προχωρημένους". Αν ο προβολέας εξακολουθεί να μην προβάλει ολόκληρη την εικόνα, θα χρειαστεί να αλλάξετε την οθόνη που χρησιμοποιείτε. Ανατρέξτε στα παρακάτω βήματα. 5. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με UXGA (1600 x 1200). 6. Επιλέξτε το κουμπί "Αλλαγή" στην καρτέλα "Οθόνη". 52
