ΣΥΣΤΗΜΑΤΑ ΑΝΑΡΡΟΦΗΣΗΣ ΛΥΜΑΤΩΝ ΚΑΙ ΣΕΝΤΙΝΟΝΕΡΩΝ ΣΕ ΜΑΡΙΝΕΣ

Transcript

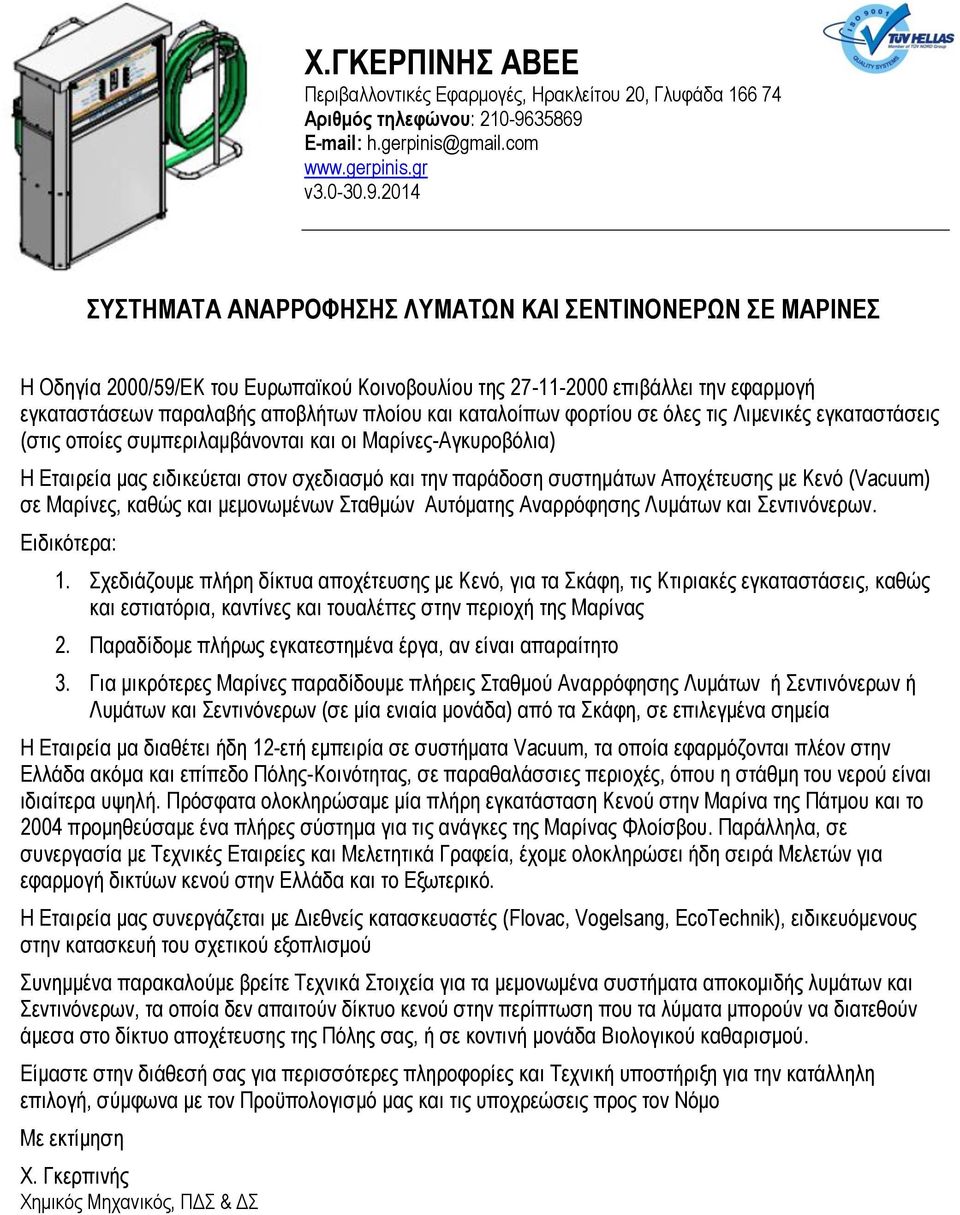

1 X.ΓΚΕΡΠΙΝΗΣ ΑΒΕΕ, Αριθμός τηλεφώνου: Ε-mail: v ΣΥΣΤΗΜΑΤΑ ΑΝΑΡΡΟΦΗΣΗΣ ΛΥΜΑΤΩΝ ΚΑΙ ΣΕΝΤΙΝΟΝΕΡΩΝ ΣΕ ΜΑΡΙΝΕΣ Η Οδηγία 2000/59/ΕΚ του Ευρωπαϊκού Κοινοβουλίου της επιβάλλει την εφαρμογή εγκαταστάσεων παραλαβής αποβλήτων πλοίου και καταλοίπων φορτίου σε όλες τις Λιμενικές εγκαταστάσεις (στις οποίες συμπεριλαμβάνονται και οι Μαρίνες-Αγκυροβόλια) Η Εταιρεία μας ειδικεύεται στον σχεδιασμό και την παράδοση συστημάτων Αποχέτευσης με Κενό (Vacuum) σε Μαρίνες, καθώς και μεμονωμένων Σταθμών Αυτόματης Αναρρόφησης Λυμάτων και Σεντινόνερων. Ειδικότερα: 1. Σχεδιάζουμε πλήρη δίκτυα αποχέτευσης με Κενό, για τα Σκάφη, τις Κτιριακές εγκαταστάσεις, καθώς και εστιατόρια, καντίνες και τουαλέττες στην περιοχή της Μαρίνας 2. Παραδίδομε πλήρως εγκατεστημένα έργα, αν είναι απαραίτητο 3. Για μικρότερες Μαρίνες παραδίδουμε πλήρεις Σταθμού Αναρρόφησης Λυμάτων ή Σεντινόνερων ή Λυμάτων και Σεντινόνερων (σε μία ενιαία μονάδα) από τα Σκάφη, σε επιλεγμένα σημεία Η Εταιρεία μα διαθέτει ήδη 12-ετή εμπειρία σε συστήματα Vacuum, τα οποία εφαρμόζονται πλέον στην Ελλάδα ακόμα και επίπεδο Πόλης-Κοινότητας, σε παραθαλάσσιες περιοχές, όπου η στάθμη του νερού είναι ιδιαίτερα υψηλή. Πρόσφατα ολοκληρώσαμε μία πλήρη εγκατάσταση Κενού στην Μαρίνα της Πάτμου και το 2004 προμηθεύσαμε ένα πλήρες σύστημα για τις ανάγκες της Μαρίνας Φλοίσβου. Παράλληλα, σε συνεργασία με Τεχνικές Εταιρείες και Μελετητικά Γραφεία, έχομε ολοκληρώσει ήδη σειρά Μελετών για εφαρμογή δικτύων κενού στην Ελλάδα και το Εξωτερικό. Η Εταιρεία μας συνεργάζεται με Διεθνείς κατασκευαστές (Flovac, Vogelsang, EcoTechnik), ειδικευόμενους στην κατασκευή του σχετικού εξοπλισμού Συνημμένα παρακαλούμε βρείτε Τεχνικά Στοιχεία για τα μεμονωμένα συστήματα αποκομιδής λυμάτων και Σεντινόνερων, τα οποία δεν απαιτούν δίκτυο κενού στην περίπτωση που τα λύματα μπορούν να διατεθούν άμεσα στο δίκτυο αποχέτευσης της Πόλης σας, ή σε κοντινή μονάδα Βιολογικού καθαρισμού. Είμαστε στην διάθεσή σας για περισσότερες πληροφορίες και Τεχνική υποστήριξη για την κατάλληλη επιλογή, σύμφωνα με τον Προϋπολογισμό μας και τις υποχρεώσεις προς τον Νόμο Με εκτίμηση Χ. Γκερπινής Χημικός Μηχανικός, ΠΔΣ & ΔΣ

2 1. Σταθμός Αναρρόφησης Λυμάτων ή Σεντινόνερων, S160 Κατασκευαστής: Μοντέλλο: Πίλαρ με θύρες service Αντλία Τύπος αντλίας Κατασκευή αντλίας Στροφές αντλίας Ικανότητα αναρρόφησης Ικανότητα ανύψωσης (lift) Διαφορική Πίεση Είσοδος/έξοδος Vogelsang, Γερμανία S160 Ανοξ. Χάλυβας (316Τi) V100-45QHD Περιστροφικού Λοβού Φαιός χυτοσίδηρος, NBR 750/min 180 l/min, σε ΔΡ = 0,6 bars -0,8 bars 2.0 bar maximum DN50, σύνδεσμος γαλβανισμένος Κινητήρας 3-φασικός Ισχύς 2.2 kw Ταχύτητα 710rpm Τάση 3x230/ 400V Συχνότητα 50 Hz Standard Κατασκευής Β5 Προστασία ΙΡ55 Μόνωση F Αισθητήρες Θερμοκρασίας 3 Κίτ αναρρόφησης Ενεργό εύρος σωλήνα Βάση ανάρτησης σωλήνα Ηλεκτρικός Πίνακας Πλήκτρα Ελέγχου Διαστάσεις Βάρος Παράδοση Χρόνος Παράδοσης DN40, με στόμιο αναρρόφησης από ΡΡ, σφαιρική δικλείδα με παράθυρο επόπτευσης της ροής (sightglass), και universal σύνδεσμος με ελαστικό κώνο 15μ Ανοξείδωτος χάλυβας (316Ti) Τοποθετημένος εντός του Πίλαρ, με εξωτερικά πλήκτρα ελέγχου, 3x230V,/400V,50Hz Start/Stop με φωτάκι σήματος 950mm x 580mm x 1050mm 295kg Πρακτορείο Αθηνών S ημέρες, SB160-8 εβδομάδες

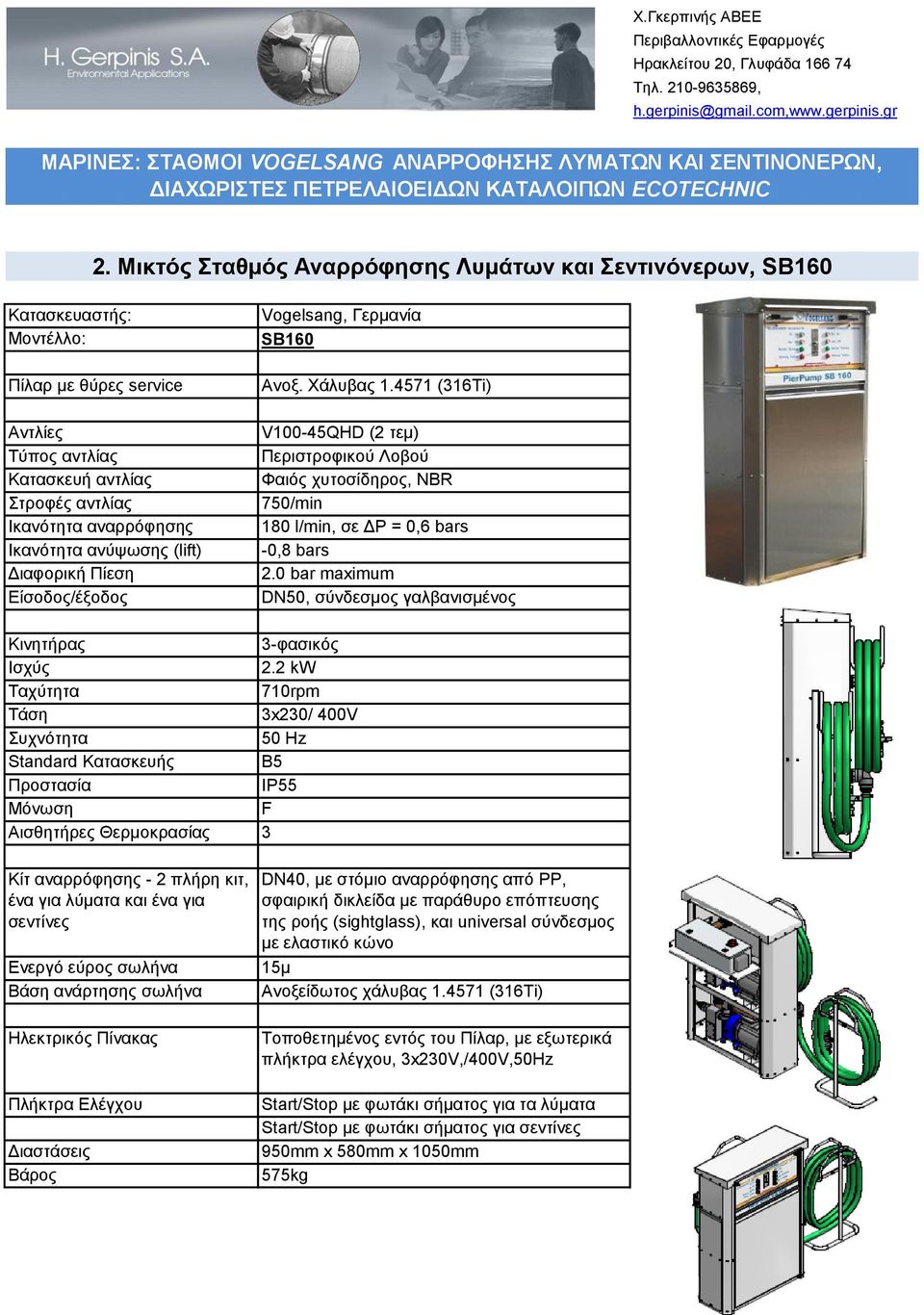

3 2. Μικτός Σταθμός Αναρρόφησης Λυμάτων και Σεντινόνερων, SB160 Κατασκευαστής: Μοντέλλο: Πίλαρ με θύρες service Αντλίες Τύπος αντλίας Κατασκευή αντλίας Στροφές αντλίας Ικανότητα αναρρόφησης Ικανότητα ανύψωσης (lift) Διαφορική Πίεση Είσοδος/έξοδος Vogelsang, Γερμανία SB160 Ανοξ. Χάλυβας (316Τi) V100-45QHD (2 τεμ) Περιστροφικού Λοβού Φαιός χυτοσίδηρος, NBR 750/min 180 l/min, σε ΔΡ = 0,6 bars -0,8 bars 2.0 bar maximum DN50, σύνδεσμος γαλβανισμένος Κινητήρας 3-φασικός Ισχύς 2.2 kw Ταχύτητα 710rpm Τάση 3x230/ 400V Συχνότητα 50 Hz Standard Κατασκευής Β5 Προστασία ΙΡ55 Μόνωση F Αισθητήρες Θερμοκρασίας 3 Κίτ αναρρόφησης - 2 πλήρη κιτ, ένα για λύματα και ένα για σεντίνες Ενεργό εύρος σωλήνα Βάση ανάρτησης σωλήνα Ηλεκτρικός Πίνακας Πλήκτρα Ελέγχου Διαστάσεις Βάρος DN40, με στόμιο αναρρόφησης από ΡΡ, σφαιρική δικλείδα με παράθυρο επόπτευσης της ροής (sightglass), και universal σύνδεσμος με ελαστικό κώνο 15μ Ανοξείδωτος χάλυβας (316Ti) Τοποθετημένος εντός του Πίλαρ, με εξωτερικά πλήκτρα ελέγχου, 3x230V,/400V,50Hz Start/Stop με φωτάκι σήματος για τα λύματα Start/Stop με φωτάκι σήματος για σεντίνες 950mm x 580mm x 1050mm 575kg

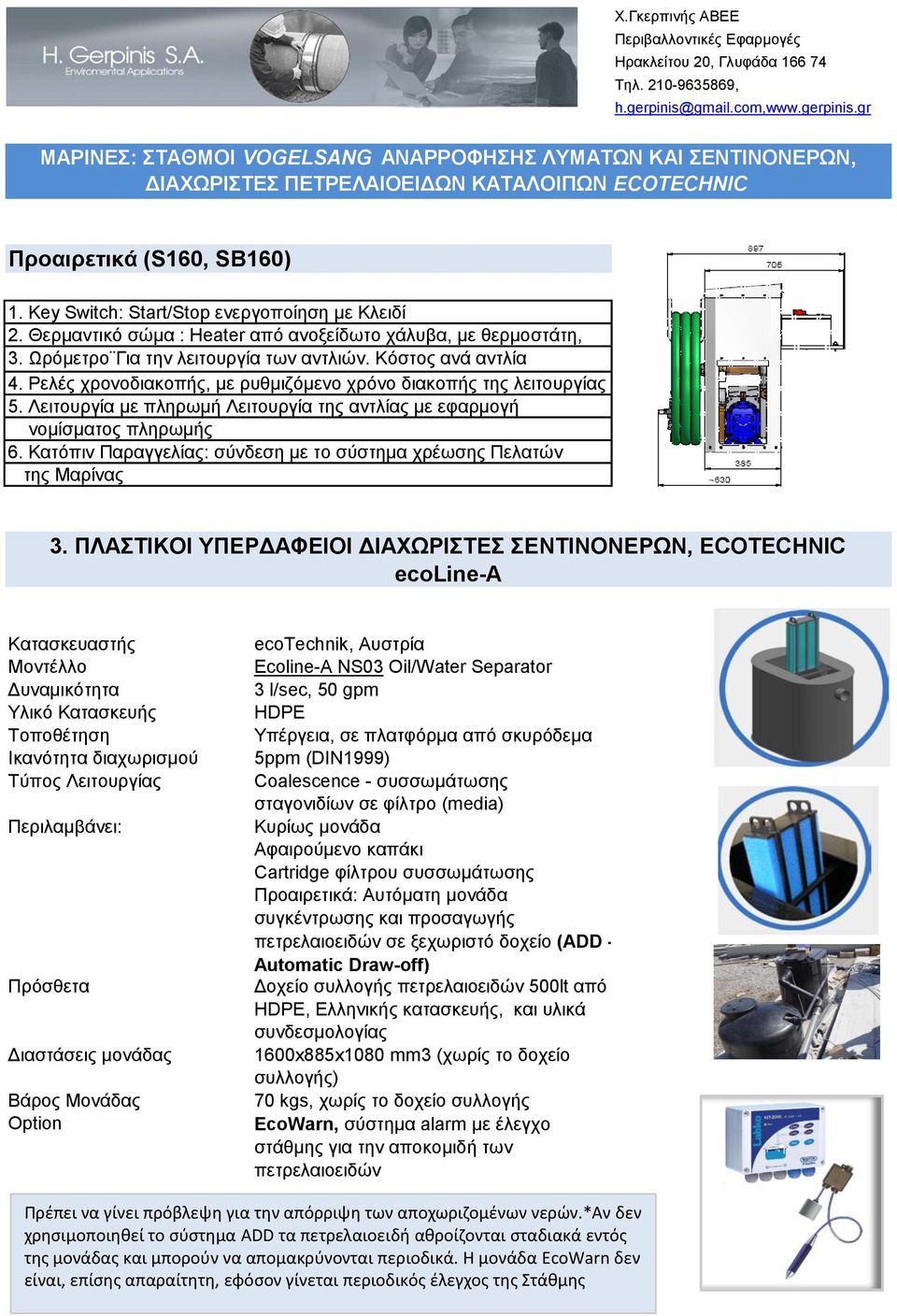

4 Προαιρετικά (S160, SB160) 1. Key Switch: Start/Stop ενεργοποίηση με Κλειδί 2. Θερμαντικό σώμα : Heater από ανοξείδωτο χάλυβα, με θερμοστάτη, 3. Ωρόμετρο Για την λειτουργία των αντλιών. Κόστος ανά αντλία 4. Ρελές χρονοδιακοπής, με ρυθμιζόμενο χρόνο διακοπής της λειτουργίας 5. Λειτουργία με πληρωμή Λειτουργία της αντλίας με εφαρμογή νομίσματος πληρωμής 6. Κατόπιν Παραγγελίας: σύνδεση με το σύστημα χρέωσης Πελατών της Μαρίνας 3. ΠΛΑΣΤΙΚΟΙ ΥΠΕΡΔΑΦΕΙΟΙ ΔΙΑΧΩΡΙΣΤΕΣ ΣΕΝΤΙΝΟΝΕΡΩΝ, ECOTECHNIC ecoline-a Κατασκευαστής Μοντέλλο Δυναμικότητα Υλικό Κατασκευής Τοποθέτηση Ικανότητα διαχωρισμού Τύπος Λειτουργίας Περιλαμβάνει: Πρόσθετα Διαστάσεις μονάδας Βάρος Μονάδας Option ecotechnik, Αυστρία Ecoline-A NS03 Oil/Water Separator 3 l/sec, 50 gpm HDPE Υπέργεια, σε πλατφόρμα από σκυρόδεμα 5ppm (DIN1999) Coalescence - συσσωμάτωσης σταγονιδίων σε φίλτρο (media) Κυρίως μονάδα Αφαιρούμενο καπάκι Cartridge φίλτρου συσσωμάτωσης Προαιρετικά: Αυτόματη μονάδα συγκέντρωσης και προσαγωγής πετρελαιοειδών σε ξεχωριστό δοχείο (ADD - Automatic Draw-off) Δοχείο συλλογής πετρελαιοειδών 500lt από HDPE, Ελληνικής κατασκευής, και υλικά συνδεσμολογίας 1600x885x1080 mm3 (χωρίς το δοχείο συλλογής) 70 kgs, χωρίς το δοχείο συλλογής EcoWarn, σύστημα alarm με έλεγχο στάθμης για την αποκομιδή των πετρελαιοειδών Πρέπει να γίνει πρόβλεψη για την απόρριψη των αποχωριζομένων νερών.*αν δεν χρησιμοποιηθεί το σύστημα ADD τα πετρελαιοειδή αθροίζονται σταδιακά εντός της μονάδας και μπορούν να απομακρύνονται περιοδικά. Η μονάδα EcoWarn δεν είναι, επίσης απαραίτητη, εφόσον γίνεται περιοδικός έλεγχος της Στάθμης
