1 GR Buddy Tig 160 Οδηγίες χρήσεως GR Valid for serial no

2 - 2 -

3 1 ΑΣΦΑΛΕΙΑ ΕΙΣΑΓΩΓΗ Εξοπλισμός ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση Ισχύς τροφοδοσίας ρεύματος Συνιστώμενα μεγέθη ασφάλειας και ελάχιστη διατομή καλωδίου ΛΕΙΤΟΥΡΓΙΑ Συνδέσεις Σύνδεση καλωδίου συγκόλλησης και καλωδίου επιστροφής Σύμβολα και λειτουργίες Συγκόλληση TIG Ρύθμιση ρεύματος συγκόλλησης Συγκόλληση MMA Ρύθμιση ρεύματος συγκόλλησης Δύναμη τόξου Έναυση του τόξου Χειρισμός του ηλεκτροδίου Προστασία από επικολλήσεις στο ηλεκτρόδιο Επιλογή ηλεκτροδίου ΣΥΝΤΗΡΗΣΗ Τροφοδοτικό Τσιμπίδα συγκόλλησης ΕΝΤΟΠΙΣΜΟΣ ΣΦΑΛΜΑΤΩΝ ΠΑΡΑΓΓΕΛΙΑ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΠΟΡΡΙΨΗ ΣΧΗΜΑ ΣΥΝΔΕΣΗΣ ΑΡΙΘΜΌΣ ΠΑΡΑΓΓΕΛIΑΣ ΑΞΕΣΟΥΑΡ Διατηρείται το δικαίωμα τροποποίησης προδιαγραφών Χωρίς προειδοποίηση. TOCy - 3 -

4 1 ΑΣΦΑΛΕΙΑ Οι χρήστες αυτόματου εξοπλισμού ESAB έχουν την τελική ευθύνη να εξασφαλίσουν ότι οιοσδήποτε εργάζεται με ή κοντά στον εξοπλισμό λαμβάνει όλα τα σχετικά μέτρα ασφαλείας. Τα μέτρα ασφάλειας πρέπει να πληρούν τις απαιτήσεις που τίθενται γι' αυτόν τον τύπο εξοπλισμού συγκολλητή. Οι ακόλουθες συστάσεις μπορεί να θεωρηθούν ως συμπληρωματικό των κανονικών προδιαγραφών που ισχύουν για τον τόπο εργασίας. Όλες οι εργασίες πρέπει να διεξάγονται από εκπαιδευμένο προσωπικό, πλήρως εξοικειωμένο με τη λειτουργία του εξοπλισμού συγκόλλησης. Ένας λανθασμένος χειρισμός ενδέχεται να οδηγήσει σε επικίνδυνες καταστάσεις, οι οποίες μπορεί να προκαλέσουν τραυματισμό του χειριστή και ζημιά στον εξοπλισμό. 1. Κάθε προσωπικό, που χρησιμοποιεί τον εξοπλισμό συγκολλητή, θα πρέπει να γνωρίζει καλά: το χειρισμό του πού βρίσκεται ο διακόπτης κινδύνου τη λειτουργία του διακόπτη τις ισχύουσες προδιαγραφές ασφάλειας συγκόλληση και κοπή 2. Ο χειριστής πρέπει να επιβεβαιώνει ότι: κανένα μη εξουσιοδοτημένο άτομο δεν βρίσκεται στο χώρο εργασίας όταν τίθεται σε λειτουργία ο εξοπλισμός κανένα άτομο δεν είναι απροφύλαχτο κατά τη στιγμή που ανάβει το φωτεινό τόξο 3. Ο τόπος εργασίας πρέπει: να είναι κατάλληλος για την εργασία αυτή να μην είναι εκτεθειμένος σε ρεύματα αέρα 4. Προσωπικός προστατευτικός εξοπλισμός Χρησιμοποιείτε πάντοτε τον συνιστώμενο προσωπικό εξοπλισμό ασφαλείας, όπως γυαλιά ασφαλείας, πυρίμαχο ιματισμό, γάντια ασφαλείας. Μη φοράτε χαλαρά αντικείμενα, όπως μαντήλια, βραχιόλια, δαχτυλίδια κ.λπ., τα οποία μπορούν να σκαλώσουν ή να προκαλέσουν εγκαύματα. 5. Γενικές προφυλάξεις Βεβαιωθείτε ότι το καλώδιο επιστροφής είναι συνδεδεμένo καλά. Επεμβάσεις σε εξοπλισμό υψηλής τάσης πρέπει να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο. Ο κατάλληλος πυροσβεστικός εξοπλισμός θα πρέπει να είναι σαφώς επισημασμένος και εύκολα προσιτός. Η λίπανση και συντήρηση του εξοπλισμού δεν πρέπει να διεξάγονται ενόσω βρίσκεται σε λειτουργία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην χρησιμοποιείτε την πηγή ρεύματος για ξεπάγωμα παγωμένων σωλήνων - 4 -

5 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Συγκόλληση κοπή με ηλεκτρικό τόξο μπορεί προκαλέσουν τραυματισμό σε άλλα ατομα. Να ειστε προσεκτικοί όταν εκτελείτε συγκόλληση και κοπή. Ζητήστε από τον εργοδότη σας οδηγίες ασφαλούς εργασίας, οι οποίες θα πρέπει να βασίζονται στο εγχειρίδιο αποφυγής κινδύνων του κατασκευαστή. ΗΛΕΚΤΡΟΠΛΗΞΙΑ - Μπορεί να είναι θανατηφόρα. Εγκαταστήστε και γειώοτε τη συσκευή σύμφωνα με τα αντίστοιχα υποδείγματα. Μην αγγίζετε ηλεκτροφόρα μέρη ή ηλεκτρόδια με ακάλυπτη επιδερμίδα, υγρά γάντια ή υγρό ρουχισμό. Μονώστε το σώμα σας από τη γείωση και το τεμάχιο εργασίας. Βεβαιωθείτε ότι ο τόπος εργασίας σας είναι ασφαλής. ΑΝΑΘΥΜΙΑΣΕΙΣ ΚΑΙ ΑΕΡΙΑ - Μπορεί να είναι επικίνδυνα για την υγεία σας. Έχετε το πρόσωπό σας μακριά από τις αναθυμιάσεις συγκόλλησης. Εξασφαλίστε καλό εξαερισμό και απορρόφηση αναθυμιάσεων συγκόλλησης και αερίων, τόσο στον τόπο εργασίας σας όσο και των άλλων. ΑΚΤΙΝΟΒΟΛΙΑ ΤΟΞΟΥ - Μπορεί να τραυματίσει τα μάτια και να προκαλέσει δερματικά εγκαύματα. Προστατέψτε τα μάτια και το σώμα σας. Χρησιμοποιείτε κατάλληλο κράνος συγκόλλησης και φακούς με φίλτρο, και φοράτε προστατευτικό ρουχισμό. Προστατεύετε τρίτα πρόσωπα με κατάλληλα διαφράγματα ή πετάσματα. ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ Οι σπίθες συγκόλλησης μπορεί να προκαλέσουν πυρκαγιά. Συνεπώς βεβαιωθείτε ότι δεν υπάχουν πλησίον σας εύφλεκτα υλικά. ΘΟΡΥΒΟΣ - Υπερβολικός θόρυβος μπορεί να βλάψει την ακοή Προστατεύετε τα αυτιά σας. Χρησιμοποιείτε ωτασπίδες ή άλλο μέσο προστασίας της ακοής. Προειδοποιείστε τους παρευρισκόμενους για τους κινδύνους. ΔΥΣΛΕΙΤΟΥΡΓΙΑ - Σε περίπτωση δυσλειτουργίας ζητήστε βοήθεια από ειδικό. Διαβάστε και κατανοήστε τις οδηγίες του εγχειριδίου πριν από την εγκατασταση ή χρησιμοποίηση ΠΡΟΣΤΑΤΕΥΕΤΕ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ! ΠΡΟΣΟΧΗ! Διαβάστε και κατανοήστε τις οδηγίες του εγχειριδίου πριν από την εγκατάσταση ή χρησιμοποίηση. ΠΡΟΣΟΧΗ! Ο εξοπλισμός Class A δεν προορίζεται για χρήση σε οικιστικές περιοχές όπου η παροχή ηλεκτρικού ρεύματος γίνεται από το δημόσιο δίκτυο χαμηλής τάσης. Στις περιοχές αυτές ενδέχεται να υπάρξουν δυσκολίες ως προς τη διασφάλιση ηλεκτρομαγνητικής συμβατότητας του εξοπλισμού class A, εξαιτίας αγόμενων ή ακτινοβολούμενων παρενοχλήσεων. ΠΡΟΣΟΧΗ! Αυτό το προϊόν προορίζεται αποκλειστικά για συγκόλληση τόξου. Η ESAB μπορεί να σας εφοδιάσει με όλα τα αναγκαία μέσα προστασίας και εξαρτήματα συγκόλλησης

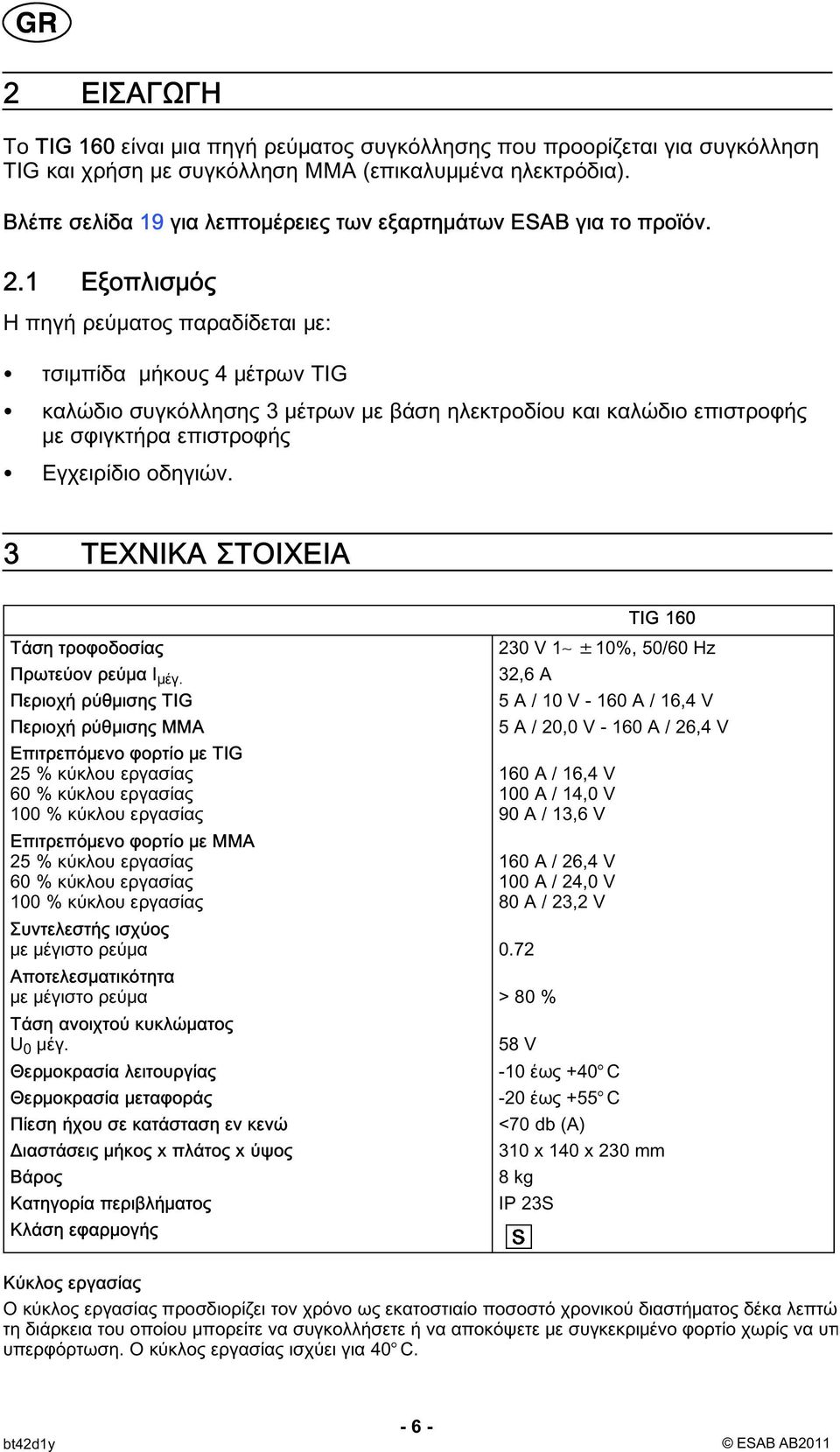

6 2 ΕΙΣΑΓΩΓΗ Το TIG 160 είναι μια πηγή ρεύματος συγκόλλησης που προορίζεται για συγκόλληση TIG και χρήση με συγκόλληση MMA (επικαλυμμένα ηλεκτρόδια). Βλέπε σελίδα 19 για λεπτομέρειες των εξαρτημάτων ΕSAB για το προϊόν. 2.1 Εξοπλισμός Η πηγή ρεύματος παραδίδεται με: τσιμπίδα μήκους 4 μέτρων TIG καλώδιο συγκόλλησης 3 μέτρων με βάση ηλεκτροδίου και καλώδιο επιστροφής με σφιγκτήρα επιστροφής Εγχειρίδιο οδηγιών. 3 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Τάση τροφοδοσίας Πρωτεύον ρεύμα I μέγ. Περιοχή ρύθμισης TIG Περιοχή ρύθμισης MMA Επιτρεπόμενο φορτίο με TIG 25 % κύκλου εργασίας 60 % κύκλου εργασίας 100 % κύκλου εργασίας Επιτρεπόμενο φορτίο με MMA 25 % κύκλου εργασίας 60 % κύκλου εργασίας 100 % κύκλου εργασίας TIG V 1 10%, 50/60 Hz 32,6 A 5 A / 10 V A / 16,4 V 5 A / 20,0 V A / 26,4 V 160 A / 16,4 V 100 A / 14,0 V 90 A / 13,6 V 160 A / 26,4 V 100 A / 24,0 V 80 A / 23,2 V Συντελεστής ισχύος με μέγιστο ρεύμα 0.72 Αποτελεσματικότητα με μέγιστο ρεύμα > 80 % Τάση ανοιχτού κυκλώματος U 0 μέγ. 58 V Θερμοκρασία λειτουργίας Θερμοκρασία μεταφοράς Πίεση ήχου σε κατάσταση εν κενώ Διαστάσεις μήκος x πλάτος x ύψος Βάρος Κατηγορία περιβλήματος Κλάση εφαρμογής -10 έως +40 C -20 έως +55 C <70 db (A) 310 x 140 x 230 mm 8 kg IP 23S Κύκλος εργασίας Ο κύκλος εργασίας προσδιορίζει τον χρόνο ως εκατοστιαίο ποσοστό χρονικού διαστήματος δέκα λεπτών τη διάρκεια του οποίου μπορείτε να συγκολλήσετε ή να αποκόψετε με συγκεκριμένο φορτίο χωρίς να υπ υπερφόρτωση. Ο κύκλος εργασίας ισχύει για 40 C

7 Κλάση περιβλήματος προστασίας Ο κώδικας ΙΡ δείχνει την κλάση περιβλήματος προστασίας, δηλαδή το βαθμό προστασίας από διείσδυση στερεών υλικών ή νερού. Μια συσκευή που φέρει το σύμβολο IP23 είναι σχεδιασμένη για χρήση σε εσωτερικό και εξωτερικό χώρο. Κλάση εφαρμογής Το σύμβολο σημαίνει ότι η πηγή ρεύματος είναι κατασκευασμένη για χρήση σε χώρους με υψηλό ποσοστό ηλεκτρικού κινδύνου. 4 ΕΓΚΑΤΑΣΤΑΣΗ Η εγκατάσταση πρέπει να εκτελείται από επαγγελματία. 4.1 Τοποθέτηση Τοποθετήστε την πηγή ρεύματος έτσι ώστε να μη φράζονται οι είσοδοι και έξοδοι του αέρα ψύξης. 4.2 Ισχύς τροφοδοσίας ρεύματος Βεβαιωθείτε ότι η πηγή ρεύματος συγκόλλησης είναι συνδεδεμένη με τη σωστή τάση παροχής ρεύματος και ότι προστατεύεται με το σωστό μέγεθος ασφάλειας. Η πρίζα θα πρέπει να διαθέτει προστατευτική σύνδεση γείωσης. Πινακίδα ονομαστικών χαρακτηριστικών με στοιχεία σύνδεσης παροχής Συνιστώμενα μεγέθη ασφάλειας και ελάχιστη διατομή καλωδίου Τάση τροφοδοσίας TIG V 1 10%, 50/ 60 Hz Διατομή καλωδίου 3 G 2,5 τροφοδοσίας σε mm 2 Ρεύμα φάσης I 1eff (TIG) Ρεύμα φάσης I 1eff (MMA) 11,4 A 16,3 A ΣΗΜΕΙΩΣΗ! Χρησιμοποιήστε την πηγή ρεύματος συγκόλλησης σύμφωνα με τους σχετικούς εθνικούς κανονισμούς

8 5 ΛΕΙΤΟΥΡΓΙΑ Γενικές οδηγίες ασφαλείας όσον αφορά το χειρισμό του εξοπλισμού υπάρχουν στη σελίδα 4. Διαβάστε τις πριν αρχίσετε να χρησιμοποιήσετε τον εξοπλισμό. 5.1 Συνδέσεις 1 Πίνακας ελέγχου 5 Σύνδεση (+) για καλώδιο επιστροφής ή καλώδιο συγκόλλησης 2 Σύνδεση για τσιμπίδα TIG (προστατευτικό αέριο) 3 Σύνδεση (-) για καλώδιο επιστροφής ή καλώδιο συγκόλλησης 6 Κεντρικός διακόπτης παροχής ρεύματος δικτύου 1/O 7 Σύνδεση για προστατευτικό αέριο 4 Σύνδεση σε τσιμπίδα TIG 8 Σύνδεση για καλώδιο δικτύου 5.2 Σύνδεση καλωδίου συγκόλλησης και καλωδίου επιστροφής Η πηγή ρεύματος διαθέτει δύο εξόδους, έναν αρνητικό ακροδέκτη [-] (2) και ένα θετικό ακροδέκτη [+] (3), για τη σύνδεση των καλωδίων συγκόλλησης και επιστροφής. Για προαιρετικές διεργασίες TIG, συνδέστε το καλώδιο τροφοδοσίας της τσιμπίδας TIG στον αρνητικό[-] ακροδέκτη (2). Συνδέστε το παξιμάδι της εισόδου αερίου σε ρυθμιζόμενη παροχή προστατευτικού αερίου. Για διεργασίες MMA, η έξοδος, στην οποία είναι συνδεδεμένο το καλώδιο συγκόλλησης εξαρτάται από τον τύπο του ηλεκτροδίου. Ανατρέξτε στη συσκευασία του ηλεκτροδίου για πληροφορίες που σχετίζονται με τη σωστή πολικότητα του ηλεκτροδίου. Συνδέστε το καλώδιο επιστροφής στον άλλο ακροδέκτη συγκόλλησης της παροχής ρεύματος. Ασφαλίστε το σφιγκτήρα του καλωδίου επιστροφής στο αντικείμενο εργασίας και βεβαιωθείτε ότι η επαφή είναι καλή

9 5.3 Σύμβολα και λειτουργίες Power ON Ενδεικτική λυχνία, λευκή, παροχή ρεύματος ΕΝΤΟΣ Overheating Ενδεικτική λυχνία, κίτρινη, για υπερθέρμανση Lift Arc Εκκίνηση HF 4 χρόνοι 2 χρόνοι Συγκόλληση MMA Δύναμη τόξου Κάθοδος Προστασία από υπερθέρμανση Η πηγή ρεύματος συγκόλλησης έχει θερμικό διακόπτη υπερφόρτισης που λειτουργεί εάν η θερμοκρασία γίνει πολύ υψηλή, διακόπτοντας το ρεύμα συγκόλλησης και ανάβοντας το κίτρινο ενδεικτικό λαμπάκι στο εμπρός μέρος της πηγής ρεύματος. Ο θερμικός διακόπτης υπερφόρτισης επαναφέρεται αυτομάτως όταν πέσει η θερμοκρασία. HF Η λειτουργία HF ανάβει το τόξο μέσω σπινθήρα από το ηλεκτρόδιο προς το αντικείμενο εργασίας καθώς το ηλεκτρόδιο έρχεται πιο κοντά στο αντικείμενο εργασίας

10 LiftArc Η λειτουργία LiftArc ανάβει το τόξο όταν το ηλεκτρόδιο έρχεται σε επαφή με το αντικείμενο εργασίας και κατόπιν ανυψώνεται μακριά από αυτό. Έναυση του τόξου με τη λειτουργία LiftArc. Στάδιο 1: το ηλεκτρόδιο ακουμπά στο αντικείμενο εργασίας. Στάδιο 2: πιέζεται ο διακόπτης σκανδάλης και ξεκινά η ροή χαμηλού ρεύματος. Στάδιο 3: ο συγκολλητής ανυψώνει το ηλεκτρόδιο από το αντικείμενο εργασίας: το τόξο ανάβει και το ρεύμα αυξάνεται αυτόματα μέχρι τη ρυθμισμένη τιμή. 4 χρόνοι Στον τρόπο ελέγχου 4 χρόνων, το πάτημα του διακόπτη σκανδάλης της τσιμπίδας TIG ξεκινά την προ-ροή αερίου (αν χρησιμοποιείται). Στο τέλος του χρόνου προ-ροής αερίου, το ρεύμα αυξάνεται μέχρι την πιλοτική στάθμη (μερικά αμπέρ) και ανάβει το τόξο. Η απελευθέρωση του διακόπτη σκανδάλης αυξάνει το ρεύμα μέχρι τη ρυθμισμένη τιμή (με άνοδο, αν χρησιμοποιείται). Όταν ο διακόπτης σκανδάλης πιέζεται προς τα μέσα, το ρεύμα επιστρέφει στη ρυθμισμένη πιλοτική στάθμη (με «κάθοδο», αν χρησιμοποιείται). Όταν απελευθερώνεται ξανά ο διακόπτης σκανδάλης, το τόξο σβήνει και εμφανίζεται μετα-ροή αερίου. Ο χρόνος μετα-ροής αερίου καθορίζεται αναλογικά σε σχέση με το επίπεδο ρεύματος συγκόλλησης. π.χ. χαμηλό ρεύμα συγκόλλησης=μικρός χρόνος μετα-ροής αερίου. Υψηλό ρεύμα συγκόλλησης=μεγαλύτερος χρόνος μετα-ροής αερίου. 2 χρόνοι Στον τρόπο ελέγχου 2 χρόνων, το πάτημα του διακόπτη σκανδάλης της τσιμπίδας TIG ξεκινά την προ-ροή αερίου (αν χρησιμοποιείται) και ανάβει το τόξο. Το ρεύμα αυξάνεται μέχρι τη ρυθμισμένη τιμή (όπως ελέγχεται από τη λειτουργία ανόδου (άνοδος), αν εκτελείται). Η απελευθέρωση του διακόπτη σκανδάλης μειώνει το ρεύμα (ή ξεκινά την κάθοδο, αν είναι σε λειτουργία) και σβήνει το τόξο. Ο χρόνος μετα-ροής αερίου καθορίζεται αναλογικά σε σχέση με το επίπεδο ρεύματος συγκόλλησης. π.χ. χαμηλό ρεύμα συγκόλλησης=μικρός χρόνος μετα-ροής αερίου. Υψηλό ρεύμα συγκόλλησης=μεγαλύτερος χρόνος μετα-ροής αερίου

11 Συγκόλληση MMA Η συγκόλληση MMA μπορεί επίσης να αναφέρεται ως συγκόλληση με επικαλυμμένα ηλεκτρόδια. Η έναυση του τόξου λειώνει το ηλεκτρόδιο και η επικάλυψή του σχηματίζει προστατευτική σκωρία. Κάθοδος Slope down Η συγκόλληση TIG χρησιμοποιεί την «κάθοδο», με την οποία το ρεύμα πέφτει «αργά» επί ελεγχόμενο χρόνο, για την αποφυγή κρατήρων και/ή ρηγμάτων όταν τελειώνει η συγκόλληση. Δύναμη τόξου Arc force Η δύναμη τόξου είναι σημαντική για τον προσδιορισμό του τρόπου με τον οποίο μεταβάλλεται το ρεύμα ανταποκρινόμενο σε μεταβολή του μήκους του τόξου. Χαμηλότερη τιμή δίνει ομαλότερο τόξο με λιγότερα πιτσιλίσματα. Μορφές ένωσης Μετωπική ένωση Ένωση γωνίας Ένωση επικάλυψης Ένωση τύπου T 5.4 Συγκόλληση TIG Η συγκόλληση TIG λειώνει το μέταλλο του αντικειμένου εργασίας, χρησιμοποιώντας τόξο που ανάβει με ηλεκτρόδιοβολφραμίου το οποίο δεν λειώνει. Το σημείο συγκόλλησης και το ηλεκτρόδιο προστατεύονται με προστατευτικό αέριο. Η συγκόλληση TIG είναι ιδιαίτερα χρήσιμη όπου απαιτείται υψηλή ποιότητα και για τη συγκόλληση πλακών μικρού πάχους. Οι πηγές ρεύματος έχουν επίσης καλά χαρακτηριστικά για συγκόλληση TIG. Για συγκόλληση TIG, η πηγή τροφοδοσίας πρέπει να είναι εξοπλισμένη με: φιάλη αερίου συγκόλλησης (κατάλληλο αέριο συγκόλλησης) έναν ρυθμιστή αερίου συγκόλλησης (κατάλληλο αέριο συγκόλλησης) ηλεκτρόδιο βολφραμίου κατάλληλο βοηθητικό υλικό, εάν απαιτείται. Μετακινήστε το διακόπτη επιλογής διεργασίας στη διεργασία συγκόλλησης που επιθυμείτε. ΣΗΜΕΙΩΣΗ: Η έξοδος πηγής ρεύματος είναι ενεργοποιημένη. Ελέγξτε αν το καλώδιο συγκόλλησης και η επιλογή πολικότητας αντιστοιχεί στις απαιτήσεις του ηλεκτροδίου. Επιλέξτε το επιθυμητό επίπεδο ρεύματος συγκόλλησης

12 5.4.1 Ρύθμιση ρεύματος συγκόλλησης Η πηγή ρεύματος έχει προσαρμόσιμο ρεύμα συγκόλλησης από 5 έως 160 Amps. 5.5 Συγκόλληση MMA A 160 CURRENT Μετακινήστε το διακόπτη επιλογής διεργασίας στη διεργασία συγκόλλησης που επιθυμείτε. ΣΗΜΕΙΩΣΗ: Η έξοδος πηγής ρεύματος είναι ενεργοποιημένη. Ελέγξτε αν η επιλογή πολικότητας του καλωδίου συγκόλλησης αντιστοιχεί στις απαιτήσεις του ηλεκτροδίου. Επιλέξτε το επιθυμητό επίπεδο ρεύματος συγκόλλησης Ρύθμιση ρεύματος συγκόλλησης Η πηγή ρεύματος έχει προσαρμόσιμο ρεύμα συγκόλλησης από 5 έως 160 Amps A 160 CURRENT Δύναμη τόξου Αυτό το κουμπί χρησιμοποιείται για την προσαρμογή της δύναμης τόξου ARC FORCE(MMA) SLOPE DOWN (TIG) Έναυση του τόξου Η συγκόλληση MMA μπορεί επίσης να αναφέρεται ως συγκόλληση με επικαλυμμένα ηλεκτρόδια. Η έναυση του τόξου λειώνει το ηλεκτρόδιο και η επικάλυψή του σχηματίζει προστατευτική σκωρία. Εάν, κατά την έναυση του τόξου, το άκρο του ηλεκτροδίου πιεστεί επάνω στο μέταλλο, λιώνει αμέσως και κολλάει στο μέταλλο κάνοντας αδύνατη τη συνέχιση της συγκόλλησης. Συνεπώς, το τόξο πρέπει να ανάβει με τον ίδιο τρόπο όπως ανάβεται ένα σπίρτο. Χτυπήστε γρήγορα το ηλεκτρόδιο πάνω στο μέταλλο και κατόπιν ανυψώστε το έτσι ώστε να προκύψει κατάλληλο μήκος τόξου (περίπου 2 mm). Εάν το τόξο έχει πολύ μεγάλο μήκος, θα βγάζει κρότους και σπινθήρες προτού σβήσει τελείως. Μόλις ανάψει το τόξο, μετακινήστε το ηλεκτρόδιο από τα αριστερά προς τα δεξιά. Το ηλεκτρόδιο πρέπει να βρίσκεται υπό γωνία 60 ως προς το μέταλλο

13 5.5.4 Χειρισμός του ηλεκτροδίου Στη συγκόλληση MMA, υπάρχουν τρεις κινήσεις που πρέπει να αντιστοιχιστούν στο άκρο του ηλεκτροδίου: το ηλεκτρόδιο μετακινείται στην περιοχή τήξης κατά μήκος αξόνων [1], ενδέχεται να απαιτηθεί μια μικρή ταλάντωση για την επίτευξη του επιθυμητού εύρους της περιοχής τήξης [2], το ηλεκτρόδιο μετακινείται κατά μήκος της περιοχής συγκόλλησης [3]. Ο χειριστής μπορεί να επιλέξει την κίνηση του ηλεκτροδίου με βάση την οξύτητα της ένωσης συγκόλλησης, τη θέση συγκόλλησης, τις προδιαγραφές του ηλεκτροδίου, το ρεύμα συγκόλλησης, την ικανότητα του χειριστή κ.λπ. ηλεκτρόδιο συγκόλλησ η αντικείμενο εργασίας 1 το ηλεκτρόδιο μετακινείται 2 η ταλάντωση του ηλεκτροδίου (δεξιά και αριστερά) 3 το ηλεκτρόδιο μετακινείται κατά μήκος της συγκόλλησης Προστασία από επικολλήσεις στο ηλεκτρόδιο Αν, κατά τη διάρκεια της συγκόλλησης, το ηλεκτρόδιο βολφραμίου έρθει σε άμεση επαφή (εφάπτεται) με το αντικείμενο εργασίας και προκληθεί βραχυκύκλωμα, το ρεύμα συγκόλλησης θα μειωθεί στο ελάχιστο για την επιμήκυνση της διάρκειας ζωής του ηλεκτροδίου

14 5.5.6 Επιλογή ηλεκτροδίου Η επιλογή της σωστής διαμέτρου του ηλεκτροδίου πρέπει να βασίζεται στο πάχος του αντικειμένου εργασίας, στη θέση συγκόλλησης, στον τύπο ένωσης κ.λπ.. Ανατρέξτε στις συστάσεις που περιλαμβάνονται στο πακέτο ηλεκτροδίου για περισσότερες λεπτομέρειες. Για την εξασφάλιση καλής ποιότητας συγκόλλησης, το ηλεκτρόδιο πρέπει να είναι πάντοτε στεγνό ή να φυλάσσεται σε στεγνό μέρος. Με αυτόν τον τρόπο αποφεύγεται η εισροή υδρογόνου, η δημιουργία οπών και ρηγματώσεων λόγω ψύξης. Στη διεργασία συγκόλλησης, το τόξο δεν πρέπει να έχει υπερβολικά μεγάλο μήκος, διαφορετικά ενδέχεται να προκληθούν τα εξής: ασταθής καύση τόξου, μεγάλα πιτσιλίσματα, μικρή διείσδυση, κάψιμο, δημιουργία οπής κ.λπ. Αν το τόξο συγκόλλησης έχει πολύ μικρό μήκος, το ηλεκτρόδιο ενδέχεται να κολλήσει. 6 ΣΥΝΤΗΡΗΣΗ Η τακτική συντήρηση είναι σημαντική για ασφαλή, αξιόπιστη λειτουργία. Μόνο τα άτομα που έχουν κατάλληλες ηλεκτρικές γνώσεις (εξουσιοδοτημένο προσωπικό) επιτρέπεται να αφαιρούν τις πινακίδες ασφαλείας. ΠΡΟΣΟΧΗ! Όλες οι εγγυήσεις που αναλαμβάνονται από τον προμηθευτή παύουν να ισχύουν εάν ο πελάτης ο ίδιος επιχειρεί οποιαδήποτε εργασία στο προϊόν κατά το χρονικό διάστημα της εγγύησης για να επισκευάσει οποιαδήποτε σφάλματα. 6.1 Τροφοδοτικό Ελέγχετε τακτικά αν η πηγή ρεύματος συγκόλλησης είναι φραγμένη με ρύπους. Η συχνότητα και οι μέθοδοι καθαρισμού που έχουν εφαρμογή εξαρτώνται από: τη διαδικασία συγκόλλησης τη χρονική διάρκεια τόξου την τοποθέτηση τον περιβάλλοντα χώρο. Συνήθως, αρκεί ο καθαρισμός της πηγής ρεύματος με ξηρό πεπιεσμένο αέρα (μειωμένη πίεση) μία φορά το χρόνο. Διαφορετικά, οι μπλοκαρισμένες ή φραγμένες είσοδοι και έξοδοι προκαλούν υπερθέρμανση

15 6.2 Τσιμπίδα συγκόλλησης Τα αναλώσιμα μέρη θα πρέπει να καθαρίζονται και να αντικαθίστανται ανά τακτικά διαστήματα ώστε να εξασφαλίζεται συγκόλληση χωρίς προβλήματα. 7 ΕΝΤΟΠΙΣΜΟΣ ΣΦΑΛΜΑΤΩΝ Δοκιμάστε τους ακόλουθους συνιστώμενους ελέγχους και επιθεωρήσεις, πριν καλέσετε κάποιον εξουσιοδοτημένο τεχνικό για σέρβις. Τύπος σφάλματος Διορθωτική ενέργεια Κακή εκκίνηση τόξου. Τρόπος λειτουργίας TIG. Ελέγξτε την τσιμπίδα Tig και τις συνδέσεις του καλωδίου γείωσης. Ελέγξτε την τσιμπίδα Tig & και το καλώδιο γείωσης για σωστή πολικότητα. Ελέγξτε το βολφράμιο και το σημείο τροχισμού όποτε είναι απαραίτητο. Χαμηλή HF (Υψηλή συχνότητα) Ζητήστε από έναν τεχνικό συντήρησης να ελέγξει εάν έχει συναρμολογηθεί σωστά το χάσμα σπινθήρα. Δεν εμφανίζεται τόξο. Ελέγξτε αν ο διακόπτης παροχής ρεύματος δικτύου βρίσκεται στη θέση λειτουργίας. Βεβαιωθείτε ότι η τάση εισόδου δεν είναι πολύ υψηλή ή πολύ χαμηλή. Η κίτρινη LED θα ανάψει εάν η είσοδος είναι κατώτερη ή ανώτερη των συνιστώμενων επιπέδων και το μηχάνημα βρίσκεται σε φυσιολογική θερμοκρασία λειτουργίας. Ελέγξτε ότι η παροχή ρεύματος συγκόλλησης και τα καλώδια επιστροφής έχουν συνδεθεί σωστά. Ελέγξτε ότι έχει ρυθμιστεί η σωστή τιμή για το ρεύμα. Ελέγξτε μήπως έχει ενεργοποιηθεί ο διακόπτης MCB. Το ρεύμα συγκόλλησης διακόπτεται κατά τη συγκόλληση. Ελέγξτε μήπως έχουν ενεργοποιηθεί οι θερμικοί διακόπτες υπερφόρτισης (ένδειξη με την κίτρινη λυχνία στον πρόσθιο πίνακα). Ελέγξτε τις ασφάλειες της παροχής ισχύος τροφοδοσίας. Ο θερμικός διακόπτης υπερφόρτισης ενεργοποιείται συχνά. Ελέγξτε μήπως το φίλτρο σκόνης είναι φραγμένο. Βεβαιωθείτε ότι δεν υπερβαίνετε τα ονομαστικά στοιχεία λειτουργίας της πηγής ρεύματος (δηλαδή ότι δεν υπερφορτώνεται η συσκευή). Κακή επίδοση συγκόλλησης. Ελέγξτε ότι η παροχή ρεύματος συγκόλλησης και τα καλώδια επιστροφής έχουν συνδεθεί σωστά. Ελέγξτε ότι έχει ρυθμιστεί η σωστή τιμή για το ρεύμα. Ελέγξτε αν χρησιμοποιούνται τα σωστά ηλεκτρόδια. Ελέγξτε τη ροή του αερίου

16 8 ΠΑΡΑΓΓΕΛΙΑ Η επισκευή και η εργασία στο ηλεκτρικό μέρος θα πρέπει να γίνονται από εξουσιοδοτημένο τεχνικό σέρβις της ESAB. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και φθειρόμενα μέρη της ESAB. Tα Tig 160 είναι κατασκευασμένα και δικμασμένα σύμφωνα με τα διεθνή και ενρωπαϊκά στάνταρ EN , και EN ) Aφού γίνει συντήρηση ή επισκευή υπάρχει υποχρέωση εκ μέρους του συντηρητή να βεβαιωθεί ότι το προϊόν δεν παρεκλίνει από τις παραπάνω αναφερόμενες σταθερές. Ανταλλακτικά μπορούν να παραγγέλλονται μέσω του πλησιέστερου σ' εσάς αντιπροσώπου της ESAB, βλέπε την τελευταία σελίδα αυτής της δημοσίευσης. 9 ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΠΟΡΡΙΨΗ Ο εξοπλισμός συγκόλλησης αποτελείται κυρίως από ατσάλι, πλαστικό και μη σιδηρούχα μέταλλα και ο χειρισμός του πρέπει να συμφωνεί με την τοπική περιβαλλοντική νομοθεσία. Το ψυκτικό θα πρέπει επίσης να αντιμετωπίζεται σύμφωνα με την τοπική περιβαλλοντική νομοθεσία

17 Σχήμα σύνδεσης ΣΧΗΜΑ ΣΥΝΔΕΣΗΣ bt42e

18 Tig 160 Αριθμός παραγγελίας ΑΡΙΘΜΌΣΠΑΡΑΓΓΕΛIΑΣ Ordering no. Description Type Welding power source Buddy Tig Spare parts list Buddy Tig 160 Technical documentation is available on the Internet at bt42o

19 Tig 160 Aξεσουαρ ΑΞΕΣΟΥΑΡ Return cable with clamp m 16 mm 2 Welding cable with electrode holder m 16 mm 2 ET17 TIG torch, 4 m bt42a
