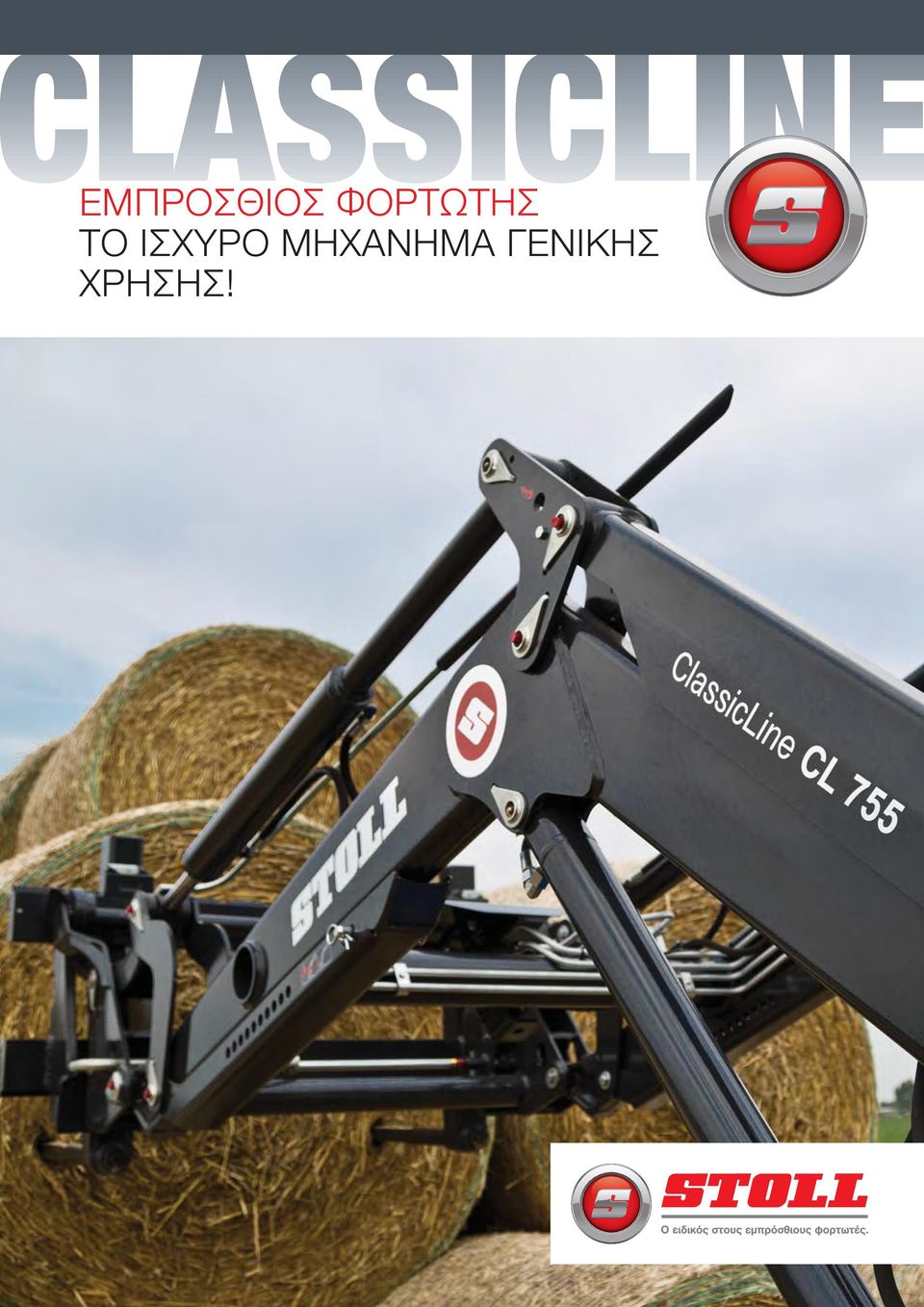

ΕΜΠΡΟΣΘΙΟΣ ΦΟΡΤΩΤΗΣ ΤΟ ΙΣΧΥΡΟ ΜΗΧΑΝΗΜΑ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ!

Transcript

1 ΕΜΠΡΟΣΘΙΟΣ ΦΟΡΤΩΤΗΣ ΤΟ ΙΣΧΥΡΟ ΜΗΧΑΝΗΜΑ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ!

2 ΈΝΑ STOLL ΓΙΑ ΚΑΘΕ ΠΕΡΙΠΤΩΣΗ Πληθώρα δυνατοτήτων χρήσης αυτό σας προσφέρει η σειρά ClassicLine σε οκτώ διαφορετικά μοντέλα: Όντας κατάλληλοι για το τρακτέρ σας με ισχύ από 5 έως 0 PS, οι εμπρόσθιοι φορτωτές παρέχουν εύκολο χειρισμό και είναι αξιόπιστοι. Για τα μοντέλα αυτά υπάρχουν πάντα στη STOLL τα κατάλληλα εργαλεία για τις ανάγκες σας! Επειδή οι εμπρόσθιοι φορτωτές της σειράς Classic- Line είναι συγκριτικά ιδιαίτερα ελαφρείς, έχουν πολύ απόδοση π.χ. σε ανώμαλο έδαφος. Και: Ταιριάζουν σε πολλά μεταχειρισμένα τρακτέρ διότι η STOLL λαμβάνει επίσης υπόψη: Πολλές οικογενειακές επιχειρήσεις και πολλοί γεωργοί μερικής απασχόλησης χαίρονται όταν υπάρχουν νέες λύσεις εμπρόσθιων φορτωτών για τη δοκιμασμένη τεχνολογία του τρακτέρ τους!» Η σειρά ClassicLine φέρνει την επανάσταση στα μεταχειρισμένα τρακτέρ. Είναι ελαφριά. Διαθέτει ισχυρά στοιχεία απόδοσης. Έχει πολλές δυνατότητες εφαρμογής. Διαθέτει κομψή σχεδίαση. Και μια κορυφαία σχέση τιμής/απόδοσης. «Το πλεονέκτημά σας με τη σειρά ClassicLine: Ένα αυθεντικό STOLL σε βέλτιστη σχέση τιμής/απόδοσης. Εμπνευσμένοι από τις επιθυμίες των πελατών μας, οι μηχανικοί της STOLL δημιούργησαν προϊόντα τα οποία είναι λειτουργικά και χρησιμοποιούνται ευέλικτα, διαθέτοντας παράλληλα και ελκυστική εμφάνιση.

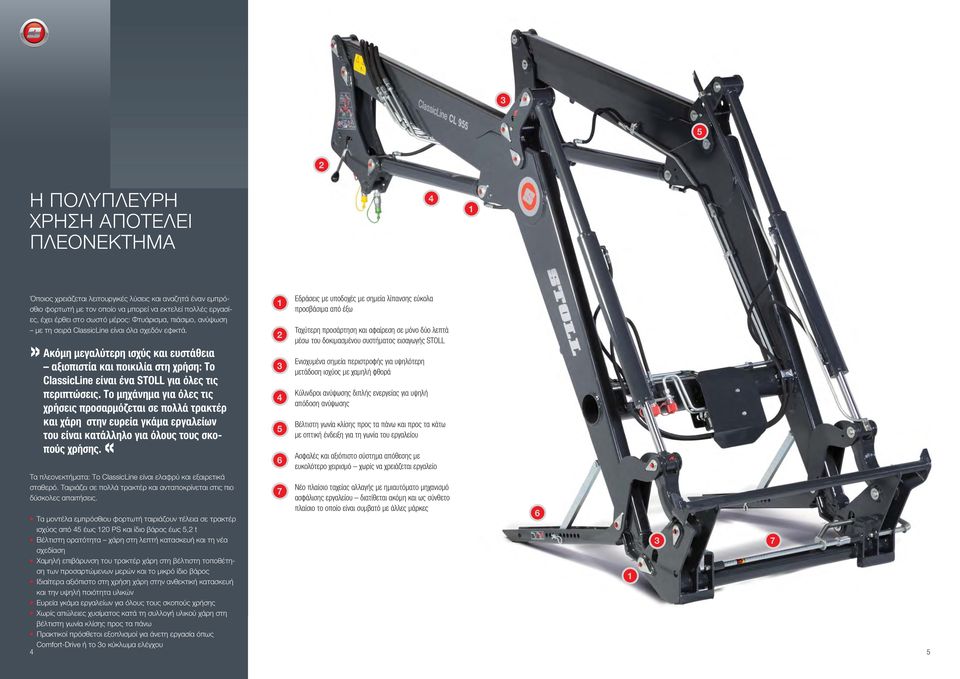

3 5 Η ΠΟΛΥΠΛΕΥΡΗ ΧΡΗΣΗ ΑΠΟΤΕΛΕΙ ΠΛΕΟΝΕΚΤΗΜΑ Όποιος χρειάζεται λειτουργικές λύσεις και αναζητά έναν εμπρόσθιο φορτωτή με τον οποίο να μπορεί να εκτελεί πολλές εργασίες, έχει έρθει στο σωστό μέρος: Φτυάρισμα, πιάσιμο, ανύψωση με τη σειρά ClassicLine είναι όλα σχεδόν εφικτά.» Ακόμη μεγαλύτερη ισχύς και ευστάθεια αξιοπιστία και ποικιλία στη χρήση: Το Classic Line είναι ένα STOLL για όλες τις περιπτώσεις. Το μηχάνημα για όλες τις χρήσεις προσαρμόζεται σε πολλά τρακτέρ και χάρη στην ευρεία γκάμα εργαλείων του είναι κατάλληλο για όλους τους σκοπούς χρήσης. «5 6 Εδράσεις με υποδοχές με σημεία λίπανσης εύκολα προσβάσιμα από έξω Ταχύτερη προσάρτηση και αφαίρεση σε μόνο δύο λεπτά μέσω του δοκιμασμένου συστήματος εισαγωγής STOLL Ενισχυμένα σημεία περιστροφής για υψηλότερη μετάδοση ισχύος με χαμηλή φθορά Κύλινδροι ανύψωσης διπλής ενεργείας για υψηλή απόδοση ανύψωσης Βέλτιστη γωνία κλίσης προς τα πάνω και προς τα κάτω με οπτική ένδειξη για τη γωνία του εργαλείου Ασφαλές και αξιόπιστο σύστημα απόθεσης με ευκολότερο χειρισμό χωρίς να χρειάζεται εργαλείο Τα πλεονεκτήματα: Το ClassicLine είναι ελαφρύ και εξαιρετικά σταθερό. Ταιριάζει σε πολλά τρακτέρ και ανταποκρίνεται στις πιο δύσκολες απαιτήσεις. 7 Νέο πλαίσιο ταχείας αλλαγής με ημιαυτόματο μηχανισμό ασφάλισης εργαλείου διατίθεται ακόμη και ως σύνθετο πλαίσιο το οποίο είναι συμβατό με άλλες μάρκες 6 7 Τα μοντέλα εμπρόσθιου φορτωτή ταιριάζουν τέλεια σε τρακτέρ ισχύος από 5 έως 0 PS και ίδιο βάρος έως 5, t Βέλτιστη ορατότητα χάρη στη λεπτή κατασκευή και τη νέα σχεδίαση Χαμηλή επιβάρυνση του τρακτέρ χάρη στη βέλτιστη τοποθέτηση των προσαρτώμενων μερών και το μικρό ίδιο βάρος Ιδιαίτερα αξιόπιστο στη χρήση χάρη στην ανθεκτική κατασκευή και την υψηλή ποιότητα υλικών Ευρεία γκάμα εργαλείων για όλους τους σκοπούς χρήσης Χωρίς απώλειες χυσίματος κατά τη συλλογή υλικού χάρη στη βέλτιστη γωνία κλίσης προς τα πάνω Πρακτικοί πρόσθετοι εξοπλισμοί για άνετη εργασία όπως Comfort-Drive ή το ο κύκλωμα ελέγχου 5

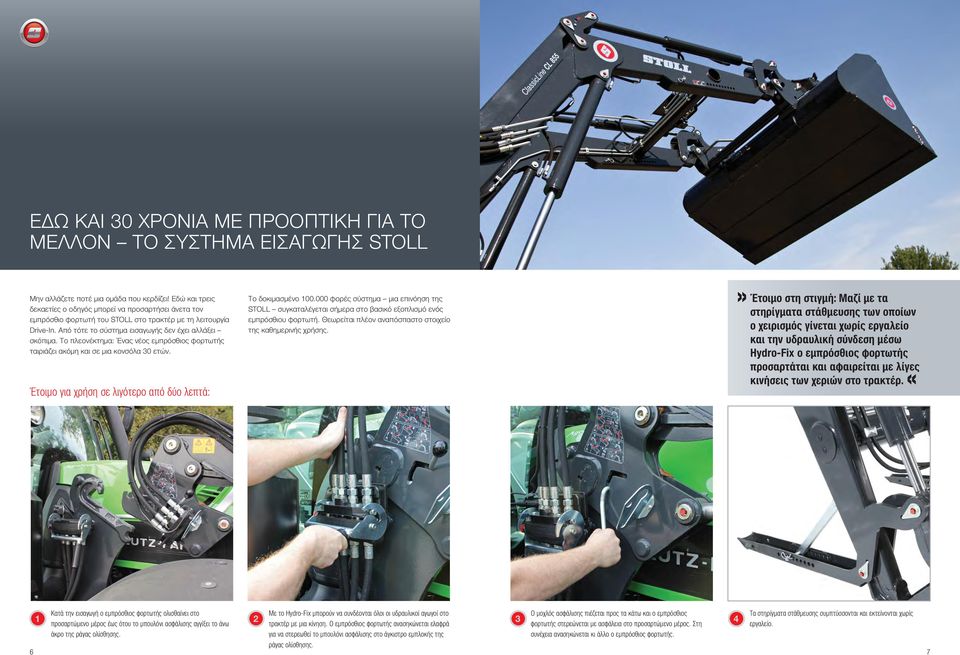

4 ΕΔΩ ΚΑΙ 0 ΧΡΟΝΙΑ ΜΕ ΠΡΟΟΠΤΙΚΗ ΓΙΑ ΤΟ ΜΕΛΛΟΝ ΤΟ ΣΥΣΤΗΜΑ ΕΙΣΑΓΩΓΗΣ STOLL Μην αλλάζετε ποτέ μια ομάδα που κερδίζει! Εδώ και τρεις δεκαετίες ο οδηγός μπορεί να προσαρτήσει άνετα τον εμπρόσθιο φορτωτή του STOLL στο τρακτέρ με τη λειτουργία Drive-In. Από τότε το σύστημα εισαγωγής δεν έχει αλλάξει σκόπιμα. Το πλεονέκτημα: Ένας νέος εμπρόσθιος φορτωτής ταιριάζει ακόμη και σε μια κονσόλα 0 ετών. Έτοιμο για χρήση σε λιγότερο από δύο λεπτά: Το δοκιμασμένο φορές σύστημα μια επινόηση της STOLL συγκαταλέγεται σήμερα στο βασικό εξοπλισμό ενός εμπρόσθιου φορτωτή. Θεωρείται πλέον αναπόσπαστο στοιχείο της καθημερινής χρήσης.» Έτοιμο στη στιγμή: Μαζί με τα στηρίγματα στάθμευσης των οποίων ο χειρισμός γίνεται χωρίς εργαλείο και την υδραυλική σύνδεση μέσω Hydro-Fix ο εμπρόσθιος φορτωτής προσαρτάται και αφαιρείται με λίγες κινήσεις των χεριών στο τρακτέρ. «6 Κατά την εισαγωγή ο εμπρόσθιος φορτωτής ολισθαίνει στο προσαρτώμενο μέρος έως ότου το μπουλόνι ασφάλισης αγγίξει το άνω άκρο της ράγας ολίσθησης. Με το Hydro-Fix μπορούν να συνδέονται όλοι οι υδραυλικοί αγωγοί στο τρακτέρ με μια κίνηση. Ο εμπρόσθιος φορτωτής ανασηκώνεται ελαφρά για να στερεωθεί το μπουλόνι ασφάλισης στο άγκιστρο εμπλοκής της ράγας ολίσθησης. Ο μοχλός ασφάλισης πιέζεται προς τα κάτω και ο εμπρόσθιος φορτωτής στερεώνεται με ασφάλεια στο προσαρτώμενο μέρος. Στη συνέχεια ανασηκώνεται κι άλλο ο εμπρόσθιος φορτωτής. Τα στηρίγματα στάθμευσης συμπτύσσονται και εκτείνονται χωρίς εργαλείο. 7

5 ΑΝΩΜΑΛΑ ΕΔΑΦΗ ΟΜΑΛΗ ΟΔΗΓΗΣΗ ΜΕ COMFORT-DRIVE Ομαλή οδήγηση ακόμη και σε μη επίπεδο έδαφος χάρη στο σύστημα απόσβεσης Comfort-Drive Είτε πρόκειται για οδούς ή χωράφια: Παντού όπου το έδαφος δεν είναι επίπεδο, μπορεί να χρησιμοποιείται το Comfort-Drive. Αυτή η προαιρετική λειτουργία μειώνει τις κρούσεις του φορτωτή και του εργαλείου το όχημα προστατεύεται. Ακόμη και η πλάτη του οδηγού λέει Ευχαριστώ. Είναι καλό να γνωρίζετε: Επειδή ο χρησιμοποιούμενος υδραυλικός συσσωρευτής είναι τοποθετημένος κάτω από τον περιστρεφόμενο βραχίονα, δεν υπάρχει μείωση της ορατότητας από εξωτερικά εξαρτήματα. Συμπέρασμα: Το Comfort-Drive είναι μια λύση υψηλού επιπέδου της STOLL. Συσσωρευτής αζώτου Βάνα απομόνωσης Μπάρα περιστρεφόμενου βραχίονα Κολώνα σύμπτυξης Πώς λειτουργεί το Comfort-Drive? Κάτω από τον περιστρεφόμενο βραχίονα του εμπρόσθιου φορτωτή είναι τοποθετημένος ένας συσσωρευτής αζώτου. Αυτός περιέχει στη μια πλευρά λάδι και στην άλλη πλευρά άζωτο. Οι ταλαντώσεις που παρουσιάζονται κατά τη διάρκεια της πορείας αποσβένονται εδώ μέσω της διαστολής του αζώτου το οποίο συμπιέζει το λάδι. Το πλεονέκτημα: Στην καθημερινή χρήση το Comfort-Drive είναι ιδιαίτερα ευσταθές και αποτελεσματικό. Το Comfort-Drive βρίσκεται προστατευμένο μεταξύ κολώνας σύμπτυξης και μπάρας περιστρεφόμενου βραχίονα. Μέσω μιας βάνας απομόνωσης μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί.» Αυτή η προαιρετική λειτουργία μειώνει τις κρούσεις του φορτωτή και του εργαλείου το όχημα προστατεύεται. Ακόμη και η πλάτη του οδηγού λέει Ευχαριστώ.«8 9

6 ΤΟ ΕΡΓΑΛΕΙΟ ΥΠΟ ΕΛΕΓΧΟ Έτσι η προσάρτηση εργαλείου γίνεται μια σύντομη στάση Γωνία κλίσης προς τα πάνω Γωνία κλίσης προς τα κάτω Προσέγγιση και αγκίστρωμα του εμπρόσθιου φορτωτή Δημιουργία κλίσης του εργαλείου προς τα πάνω ο μηχανισμός ασφάλισης ασφαλίζει αυτόματα Κούμπωμα της υδραυλικής σύνδεσης Δεν πέφτει τίποτα έξω: Χάρη στην εξαιρετική γωνία κλίσης προς τα πάνω δεν υπάρχουν απώλειες χυσίματος κατά τη φόρτωση Τρίτο κύκλωμα ελέγχου Έτσι το φτυάρι αδειάζει εντελώς οι γωνίες κλίσης προς τα κάτω για το εργαλείο εξασφαλίζουν αποτελεσματική εργασία. Όλα τα εργαλεία με υποδοχή Euro ταιριάζουν στα πλαίσια ταχείας αλλαγής Euro. Το πλαίσιο ταχείας αλλαγής Skid Steer προσφέρει ελεύθερη ορατότητα προς το εργαλείο ιδανικό για εργασίες με τη λόγχη δεματιών ή την περόνη παλετών. Αποτελεσματική χρήση υδραυλικών εργαλείων χάρη στο τρίτο κύκλωμα ελέγχου δεν απαιτείται ειδικό εργαλείο για το σκοπό αυτό.» Στις γωνίες κλίσης προς τα πάνω και προς τα κάτω η STOLL παίζει παραδοσιακά σε ανώτερη κατηγορία. Σε μοντέλα αυτού του μεγέθους το ClassicLine είναι από μόνο του μια κατηγορία με τη μέγιστη γωνία κλίσης προς τα κάτω των 6 μοιρών «0

7 70 mm Η ΓΚΑΜΑ ΕΡΓΑΛΕΙΩΝ GLOBAL ΤΟ ΤΕΛΕΙΟ ΣΥΜΠΛΗΡΩΜΑ ΣΤΟ CLASSICLINE Δαγκάνα δεματιών με μεμβράνη Έτσι τα δεμάτια με μεμβράνη παραμένουν ανέπαφα. Η δαγκάνα δεματιών με μεμβράνη δεν έχει αιχμηρές ακμές και αναπτύχθηκε ειδικά για τη μεταφορά και τη φόρτωση τυλιγμένων κυλινδρικών δεματιών. Φτυάρι ελαφρών υλικών Φόρτωση ή φτυάρισμα κανένα πρόβλημα. Με την ανθεκτική κόψη μπορείτε να σκάψετε βέλτιστα σε χαλαρό έδαφος ή να φορτώσετε τα χύδην υλικά σας. Αρ. Πλάτος ανοίγματος σε mm (μέγστο/ελάχιστο) Βάρος / mm Αρ. Πλάτος σε m Όγκος σε σωρό Όγκος επίπεδα Βάρος σε m σε m 55090,0 0,5 0, ,60 0,5 0, ,85 0,6 0, ,0 0,70 0,55 7 Για κυλινδρικά δεμάτια ø από 0,80 m έως,0 m, ο κύκλωμα ελέγχου απαραίτητο Περόνη παλετών Φόρτωση παλετών με ευκολία. Χάρη στη σταθερή κατασκευή μπορείτε να ανυψώσετε έως.000 kg με μια κίνηση με την περόνη παλετών. Προσαρμόστε την απόσταση των βραχιόνων παλετών ανάλογα με τις ανάγκες σας. Αρ. Φέρουσα ικανότητα Μήκος βραχιόνων σε mm Βάρος Περόνη παλετών Πλαίσιο Βραχίονες παλετών (στοιχεία ανά τεμάχιο) Λόγχη δεματιών Μια λόγχη για όλα τα δεμάτια. Μεταφέρετε κυλινδρικά και κυβικά δεμάτια εύκολα και με ασφάλεια με τη λόγχη δεματιών. Οι βραχίονες μπορούν να τοποθετηθούν ανάλογα με το σκοπό χρήσης ευέλικτα στο πλαίσιο. Αρ. Φέρουσα ικανότητα Μήκος βραχιόνων σε mm Βάρος x x Πλαίσιο Βραχίονας Βραχίονας Η λόγχη δεματιών αναπτύχθηκε για το χειρισμό κυλινδρικών και τετραγωνικών δεματιών.

8 ΕΧΕΤΕ ΜΑΝΙΑ ΜΕ ΤΗΝ ΤΕΧΝΟΛΟΓΙΑ; ΟΛΑ ΤΑ ΣΤΟΙΧΕΙΑ ΣΥΝΟΠΤΙΚΑ! Περιστρεφόμενος βραχίονας CL-P με μηχανικό παράλληλο οδηγό Περιστρεφόμενος βραχίονας CL-H χωρίς παράλληλο οδηγό ClassicLine CL 655 CL 755 / CL 755. CL 855 / CL 855. CL 955 / CL 955. Τύπος P H P H P H P H Ταιριάζει σε τρακτέρ με ισχύ kw / PS Δύναμη ανύψωσης στο σημείο περιστροφής εργαλείου Δύναμη ανύψωσης (φτυάρι) 00 mm μπροστά από το σημείο Δύναμη ανύψωσης (παλέτα) 900 mm μπροστά από το σημείο Δύναμη θραύσης 900 mm μπροστά από το σημείο περιστροφής κάτω πάνω κάτω πάνω κάτω πάνω Q Q N N M M kw PS dan dan dan R dan Μέγ. ύψος ανύψωσης στο σημείο περιστροφής εργαλείου H mm Ύψος φόρτωσης L mm Ύψος απόθεσης A mm Εργαλείο Σειρά Αρ. Πλάτος σε m CL 655 P / H CL 755 P / H CL 855 P / H CL 955 P / H Φτυάρι ελαφρών υλικών Global 55090,0 Φτυάρι ελαφρών υλικών Global ,60 Φτυάρι ελαφρών υλικών Global 55050,85 Φτυάρι ελαφρών υλικών Global 55050,0 Λόγχη δεματιών Global Δαγκάνα δεματιών με μεμβράνη Global 5770 Περόνη μεγάλων δεματιών Global Περόνη παλετών Global Με την επιφύλαξη αλλαγών. Εικόνες εν μέρει με ειδικούς εξοπλισμούς.οι εμπρόσθιοι φορτωτές πρέπει να αποτίθενται πάντα με ένα κατάλληλο εργαλείο. Για λόγους απεικόνισης αυτό λείπει σε μερικές εικόνες. Τα περελκόμενα STOLL και τα προσφερόμενα εξαρτήματα προορίζονται αποκλειστικά για το σκοπό της προβλεπόμενης λειτουργίας με εμπρόσθιους φορτωτές STOLL Πλάτος απόθεσης W mm Βάθος εκσκαφής S mm Σημείο περιστροφής περιστρεφόμενου βραχίονα B mm Γωνία κλίσης προς τα πάνω κάτω X μοίρες 6 6 Γωνία κλίσης προς τα κάτω πάνω Z μοίρες Παροχή αντλίας l / min Χρόνος ανύψωσης δευτ. 5 5 Χρόνος κίνησης ανασηκώματος εργαλείου κάτω δευτ.,5,5,5,5 Χρόνος κίνησης αδειάσματος εργαλείου πάνω δευτ.,7,7,7,7 Βάρος, περιστρεφόμενος βραχίονας φόρτωσης χωρίς εργαλείο kg H = Εμπρόσθιος φορτωτής χωρίς παράλληλο οδηγό, P = Εμπρόσθιος φορτωτής με μηχανικό παράλληλο οδηγό Εμπρόσθιος φορτωτής ClassicLine: για τρακτέρ μεταξύ 5-90 kw (5-0 PS) και ίδιο βάρος 5, t. M Τύπος περιστρεφόμενου βραχίονα Τύπος περιστρεφόμενου βραχίονα 655/755/855/955 (πλάτος περιστρεφόμενου βραχίονα 96 mm) 755./855./955. (πλάτος περιστρεφόμενου βραχίονα 00 mm) M 5
