1 Inspiron Εγχειρίδιο σέρβις Μοντέλο υπολογιστή: Inspiron Μοντέλο σύμφωνα με τους κανονισμούς: P32E Τύπος σύμφωνα με τους κανονισμούς: P32E001

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθούν υλική ζημιά και απλός ή θανάσιμος τραυματισμός. Πνευματικά δικαιώματα 2017 της Dell Inc. ή των θυγατρικών της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Αναθ. A02

3 Πίνακας περιεχομένων Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...11 Προτού ξεκινήσετε Οδηγίες ασφαλείας...12 Συνιστώμενα εργαλεία Λίστα βιδών Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...17 Αφαίρεση της μονάδας οπτικού δίσκου Διαδικασία...18 Επανατοποθέτηση της μονάδας οπτικού δίσκου...22 Διαδικασία Αφαίρεση του καλύμματος της βάσης Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση του καλύμματος της βάσης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση της μπαταρίας Προαπαιτούμενες ενέργειες Διαδικασία

4 Επανατοποθέτηση της μπαταρίας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...30 Αφαίρεση του σκληρού δίσκου Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση του σκληρού δίσκου Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...35 Αφαίρεση των μονάδων μνήμης...36 Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση των μονάδων μνήμης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...40 Αφαίρεση της κάρτας ασύρματης επικοινωνίας Προαπαιτούμενες ενέργειες Διαδικασία...41 Επανατοποθέτηση της κάρτας ασύρματης επικοινωνίας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...46 Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Προαπαιτούμενες ενέργειες...47 Διαδικασία

5 Επανατοποθέτηση της μπαταρίας σε σχήμα νομίσματος...49 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...49 Αφαίρεση της επιφάνειας αφής Προαπαιτούμενες ενέργειες Διαδικασία...50 Επανατοποθέτηση της επιφάνειας αφής...53 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...54 Αφαίρεση των ηχείων...55 Προαπαιτούμενες ενέργειες Διαδικασία...55 Επανατοποθέτηση των ηχείων Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση της πλακέτας I/O Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της πλακέτας I/O Διαδικασία Μετέπειτα απαιτούμενες ενέργειες

6 Αφαίρεση της πλακέτας των λυχνιών κατάστασης Προαπαιτούμενες ενέργειες Διαδικασία...61 Επανατοποθέτηση της πλακέτας των λυχνιών κατάστασης...64 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...65 Αφαίρεση της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου...68 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...68 Αφαίρεση της διάταξης της οθόνης Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της διάταξης της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση της διάταξης της πλακέτας συστήματος...74 Προαπαιτούμενες ενέργειες...74 Διαδικασία

7 Επανατοποθέτηση της διάταξης της πλακέτας συστήματος...80 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...81 Αφαίρεση της διάταξης της ψύκτρας...82 Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της διάταξης της ψύκτρας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...85 Αφαίρεση της πλακέτας του κουμπιού λειτουργίας Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της πλακέτας του κουμπιού λειτουργίας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...88 Αφαίρεση της θύρας του προσαρμογέα ισχύος...90 Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της θύρας του προσαρμογέα ισχύος...92 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες

8 Αφαίρεση της διάταξης του στηρίγματος παλάμης και του πληκτρολογίου Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της διάταξης του στηρίγματος παλάμης και του πληκτρολογίου Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...95 Αφαίρεση της στεφάνης συγκράτησης της οθόνης Προαπαιτούμενες ενέργειες...97 Διαδικασία Επανατοποθέτηση της στεφάνης συγκράτησης της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...99 Αφαίρεση του πλαισίου της οθόνης Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση του πλαισίου της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση των μεντεσέδων της οθόνης Προαπαιτούμενες ενέργειες Διαδικασία

9 Επανατοποθέτηση των μεντεσέδων της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση της κάμερας Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της κάμερας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση του καλωδίου της οθόνης Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση του καλωδίου της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση του καλύμματος της πίσω πλευράς της οθόνης και της διάταξης της κεραίας Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση του καλύμματος της πίσω πλευράς της οθόνης και της διάταξης της κεραίας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αναβάθμιση του BIOS

10 Διαγνωστικά Λήψη βοήθειας και επικοινωνία με την Dell Πόροι αυτοβοήθειας Επικοινωνία με την Dell

11 Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας ΣΗΜΕΙΩΣΗ: Οι εικόνες που θα βρείτε στο έγγραφο ενδέχεται να διαφέρουν από τον υπολογιστή σας, πράγμα που εξαρτάται από τη συνδεσμολογία που παραγγείλατε. Προτού ξεκινήσετε 1 Αποθηκεύστε και κλείστε όλα τα ανοιχτά αρχεία και τερματίστε όλες τις ανοιχτές εφαρμογές. 2 Τερματίστε τη λειτουργία του υπολογιστή σας. Η οδηγία για τον τερματισμό της λειτουργίας του υπολογιστή σας ποικίλλει και εξαρτάται από το λειτουργικό σύστημα που έχει εγκατεστημένο. Windows 10: Κάντε κλικ στις επιλογές Start Power Shut down (Έναρξη > Κουμπί λειτουργίας > Τερματισμός λειτουργίας). Windows 8.1: Στην οθόνη Start (Έναρξη) κάντε κλικ στο εικονίδιο λειτουργίας Shut down(τερματισμός λειτουργίας). Windows 7: Κάντε κλικ στις επιλογές Start Shut down (Έναρξη > Τερματισμός λειτουργίας). ΣΗΜΕΙΩΣΗ: Αν χρησιμοποιείτε διαφορετικό λειτουργικό σύστημα, ανατρέξτε στην τεκμηρίωσή του για οδηγίες όσον αφορά τον τερματισμό της λειτουργίας του. 3 Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες. 4 Αποσυνδέστε από τον υπολογιστή σας κάθε συσκευή δικτύου και περιφερειακό που έχετε προσαρτήσει, π.χ. πληκτρολόγιο, ποντίκι και οθόνη. 5 Αφαιρέστε από τον υπολογιστή σας κάθε κάρτα πολυμέσων και οπτικό δίσκο, αν υπάρχουν. 6 Κλείστε την οθόνη και γυρίστε ανάποδα τον υπολογιστή. 11

12 Οδηγίες ασφαλείας Για να προστατέψετε τον υπολογιστή σας από ενδεχόμενη ζημιά και να διασφαλίσετε την ατομική σας προστασία, ακολουθήστε τις παρακάτω κατευθυντήριες οδηγίες για θέματα ασφάλειας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αποσυνδέστε όλες τις πηγές ισχύος προτού ανοίξετε το κάλυμμα ή τα πλαίσια του υπολογιστή. Αφού τελειώσετε τις εργασίες στο εσωτερικό του υπολογιστή, επανατοποθετήστε όλα τα καλύμματα και τα πλαίσια και όλες τις βίδες προτού τον συνδέσετε στην ηλεκτρική πρίζα. ΠΡΟΣΟΧΗ: Για να μην πάθει ζημιά ο υπολογιστής, διασφαλίστε ότι η επιφάνεια στην οποία θα εκτελέσετε τις εργασίες είναι επίπεδη και καθαρή. ΠΡΟΣΟΧΗ: Για να μην πάθουν ζημιά τα εξαρτήματα και οι κάρτες, φροντίστε να τα κρατάτε από τα άκρα τους και αποφύγετε να αγγίξετε τις ακίδες και τις επαφές τους. ΠΡΟΣΟΧΗ: Εσείς πρέπει να αναλαμβάνετε μόνο τις εργασίες αντιμετώπισης προβλημάτων και τις επισκευές για τις οποίες σας δίνει εξουσιοδότηση ή οδηγίες η ομάδα τεχνικής βοήθειας της Dell. Η εγγύησή σας δεν καλύπτει ζημιές λόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Ανατρέξτε στις οδηγίες ασφαλείας που παραλάβατε μαζί με το προϊόν ή στην ιστοσελίδα 12

13 ΠΡΟΣΟΧΗ: Προτού αγγίξετε οτιδήποτε στο εσωτερικό του υπολογιστή σας, γειωθείτε αγγίζοντας μια άβαφη μεταλλική επιφάνεια, όπως το μέταλλο στην πίσω πλευρά του υπολογιστή. Την ώρα που εργάζεστε, φροντίστε να αγγίζετε κατά διαστήματα μια άβαφη μεταλλική επιφάνεια ώστε να φεύγει ο στατικός ηλεκτρισμός που υπάρχει κίνδυνος να προκαλέσει βλάβη στα εσωτερικά εξαρτήματα. ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε ένα καλώδιο, τραβήξτε τον σύνδεσμο ή τη γλωττίδα του και όχι αυτό καθαυτό το καλώδιο. Ορισμένα καλώδια έχουν συνδέσμους με γλωττίδες ασφαλείας ή πεταλούδες που πρέπει να αποδεσμεύσετε προτού αποσυνδέσετε τα καλώδια. Όταν αποσυνδέετε καλώδια, φροντίστε να τα κρατάτε καλά ευθυγραμμισμένα για να μη λυγίσουν οι ακίδες των συνδέσμων. Όταν συνδέετε καλώδια, φροντίστε να προσανατολίζετε και να ευθυγραμμίζετε σωστά τις θύρες και τους συνδέσμους. ΠΡΟΣΟΧΗ: Πιέστε και βγάλτε κάθε εγκατεστημένη κάρτα από τη μονάδα ανάγνωσης καρτών πολυμέσων. Συνιστώμενα εργαλεία Για τις διαδικασίες που παρατίθενται στο έγγραφο ενδέχεται να απαιτούνται τα εξής εργαλεία: Σταυροκατσάβιδο Πλαστική σφήνα Λίστα βιδών Εξάρτημα Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Κάλυμμα βάσης Κάλυμμα βάσης Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου M2x2 με μεγάλη κεφαλή 3 M2x4 2 13

14 Εξάρτημα Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Κάλυμμα βάσης Μπαταρία Ανεμιστήρας Σκληρός δίσκος Υποστήριγμα σκληρού δίσκου Διάταξη ψύκτρας Υποστηρίγματα μεντεσέδων Υποστηρίγματα μεντεσέδων Μεντεσές (πλευρά LCD) Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Υποστήριγμα σκληρού δίσκου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη πλακέτας συστήματος Διάταξη καλύμματος πίσω πλευράς οθόνης και κεραίας Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη καλύμματος πίσω πλευράς οθόνης και κεραίας M2,5x8 13 M2x3 4 M2,5x5 1 M3x3 4 M2,5x5 3 M2x3 3 M2,5x4 8 M2,5x5 4 M2x3 2 14

15 Εξάρτημα Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Πλακέτα I/O Υποστήριγμα μονάδας οπτικού δίσκου Ενδιάμεση διάταξη μονάδας οπτικού δίσκου Πίνακας Θύρα προσαρμογέα ισχύος Πλακέτα κουμπιού λειτουργίας Διάταξη πλακέτας συστήματος Επιφάνεια αφής Υποστήριγμα επιφάνειας αφής Διάταξη στηρίγματος παλάμης και πληκτρολογίου Μονάδα οπτικού δίσκου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη καλύμματος πίσω πλευράς οθόνης και κεραίας Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου M2,5x5 1 M2x3 2 M2x2 με μεγάλη κεφαλή 2 M2x3 4 M2x3 1 M2x3 1 M2x3 3 M2x2 4 M2x2 3 15

16 Εξάρτημα Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Υποστήριγμα κάρτας ασύρματης επικοινωνίας Διάταξη πλακέτας συστήματος M2x3 1 16

17 Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας ΠΡΟΣΟΧΗ: Αν αφήσετε σκόρπιες ή χαλαρωμένες βίδες μέσα στον υπολογιστή σας, υπάρχει κίνδυνος να πάθει σοβαρότατη ζημιά. 1 Επανατοποθετήστε όλες τις βίδες και βεβαιωθείτε ότι δεν έχουν μείνει κάποιες σκόρπιες μέσα στον υπολογιστή σας. 2 Συνδέστε κάθε εξωτερική συσκευή, περιφερειακή συσκευή ή καλώδιο που αφαιρέσατε προτού εκτελέσετε εργασίες στον υπολογιστή σας. 3 Επανατοποθετήστε κάθε κάρτα πολυμέσων, δίσκο ή άλλο εξάρτημα που αφαιρέσατε προτού εκτελέσετε εργασίες στον υπολογιστή σας. 4 Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες. 5 Ενεργοποιήστε τον υπολογιστή σας. 17

18 Αφαίρεση της μονάδας οπτικού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Αφαιρέστε τη βίδα που συγκρατεί τη διάταξη της μονάδας οπτικού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Με μια πλαστική σφήνα σπρώξτε τη διάταξη της μονάδας οπτικού δίσκου μέσα από την υποδοχή για να αποδεσμεύσετε τη διάταξη από το φατνίο της. 18

19 3 Μετακινήστε συρτά τη διάταξη της μονάδας οπτικού δίσκου για να την αποσπάσετε από το φατνίο της. 1 διάταξη μονάδας οπτικού δίσκου 2 διάταξη στηρίγματος παλάμης και πληκτρολογίου 3 βίδα M2x4 4 πλαστική σφήνα 4 Αφαιρέστε τις βίδες που συγκρατούν στη μονάδα οπτικού δίσκου το υποστήριγμά της. 19

20 5 Αφαιρέστε το υποστήριγμα της μονάδας οπτικού δίσκου. 1 μονάδα οπτικού δίσκου 2 βίδες M2x3 (2) 3 υποστήριγμα μονάδας οπτικού δίσκου 20

21 6 Τραβήξτε προσεκτικά τη στεφάνη συγκράτησης της μονάδας οπτικού δίσκου για να την αφαιρέσετε από τη μονάδα οπτικού δίσκου. 1 στεφάνη συγκράτησης μονάδας οπτικού δίσκου 3 γλωττίδες (3) 2 μονάδα οπτικού δίσκου 21

22 Επανατοποθέτηση της μονάδας οπτικού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε τις γλωττίδες στη στεφάνη συγκράτησης της μονάδας οπτικού δίσκου με τις υποδοχές στη μονάδα και κουμπώστε τη στεφάνη στη σωστή της θέση. 2 Ευθυγραμμίστε τις οπές για τις βίδες στο υποστήριγμα της μονάδας οπτικού δίσκου με τις αντίστοιχες οπές στη μονάδα οπτικού δίσκου. 3 Επανατοποθετήστε τις βίδες που συγκρατούν στη μονάδα οπτικού δίσκου το υποστήριγμά της. 4 Περάστε συρτά τη διάταξη της μονάδας οπτικού δίσκου μέσα στο φατνίο της. 5 Ευθυγραμμίστε την οπή για τη βίδα στο υποστήριγμα της μονάδας οπτικού δίσκου με την αντίστοιχη οπή στο κάλυμμα της βάσης. 6 Επανατοποθετήστε τη βίδα που συγκρατεί τη διάταξη της μονάδας οπτικού δίσκου στο κάλυμμα της βάσης. 22

23 Αφαίρεση του καλύμματος της βάσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες Αφαιρέστε τη μονάδα οπτικού δίσκου. 23

24 Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν το κάλυμμα της βάσης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 βίδα M2x4 2 κάλυμμα βάσης 3 βίδες M2x2 (3) 4 βίδες M2.5x8 (13) 2 Με μια πλαστική σφήνα ξεσφηνώστε το κάλυμμα της βάσης ξεκινώντας από την επάνω αριστερή γωνίας της βάσης του υπολογιστή. 24

25 3 Σηκώστε γυρτά το κάλυμμα της βάσης και αποσπάστε το από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 κάλυμμα βάσης 25

26 Επανατοποθέτηση του καλύμματος της βάσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση 26

27 Διαδικασία ΠΡΟΣΟΧΗ: Για να αποφύγετε τυχόν ζημιά στη θύρα του τροφοδοτικού, μην πιέζετε το κάλυμμα της βάσης πάνω στη θύρα του τροφοδοτικού όταν το κουμπώνετε στη βάση του υπολογιστή. 1 Τοποθετήστε το κάλυμμα της βάσης επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και κουμπώστε το στη σωστή του θέση ξεκινώντας από τη θύρα του τροφοδοτικού. 1 κάλυμμα βάσης 2 θύρα προσαρμογέα ισχύος 2 Επανατοποθετήστε τις βίδες που συγκρατούν το κάλυμμα της βάσης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. Μετέπειτα απαιτούμενες ενέργειες Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 27

28 Αφαίρεση της μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν την μπαταρία στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Αποσυνδέστε το καλώδιο της μπαταρίας από την πλακέτα συστήματος. 28

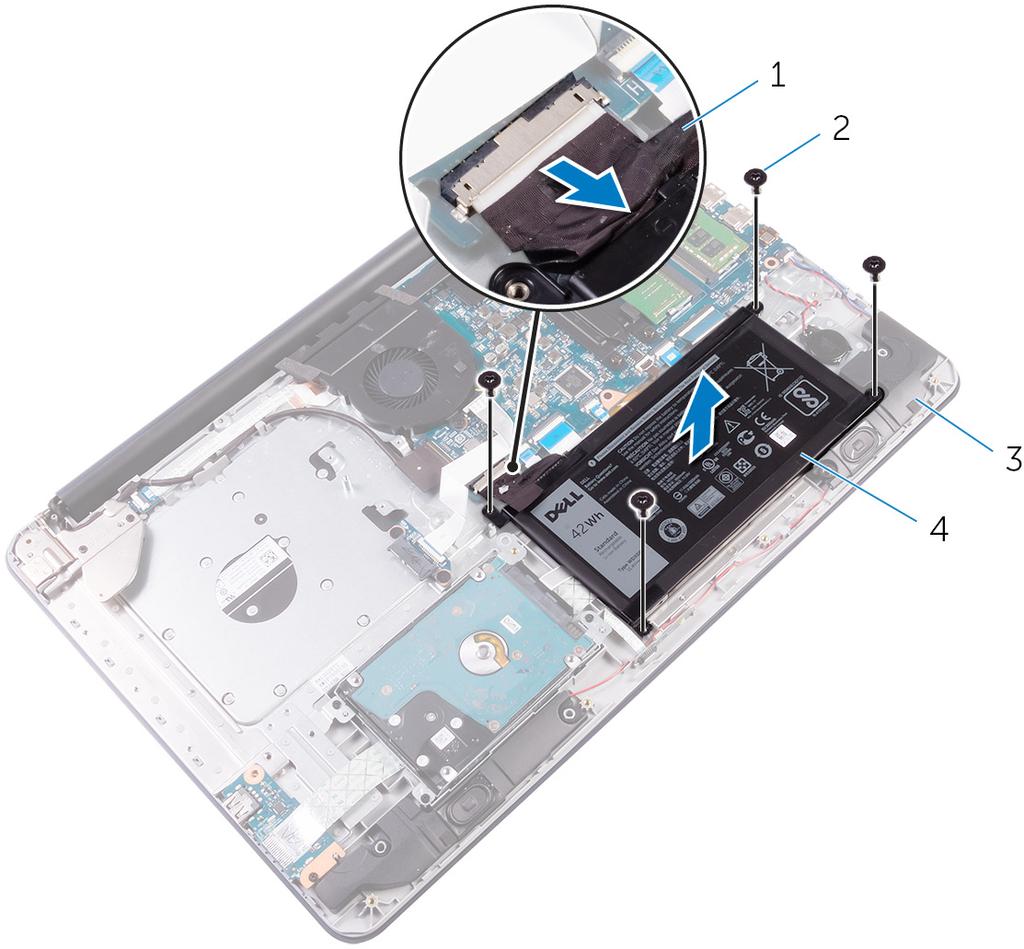

29 3 Σηκώστε την μπαταρία και αφαιρέστε την από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 καλώδιο μπαταρίας 2 βίδες M2x3 (4) 3 διάταξη στηρίγματος παλάμης και πληκτρολογίου 4 μπαταρία 29

30 Επανατοποθέτηση της μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε τις οπές για τις βίδες στην μπαταρία με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Επανατοποθετήστε τις βίδες που συγκρατούν την μπαταρία στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Συνδέστε το καλώδιο της μπαταρίας στην πλακέτα συστήματος. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το κάλυμμα της βάσης. 2 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 30

31 Αφαίρεση του σκληρού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΣΟΧΗ: Οι σκληροί δίσκοι είναι εύθραυστοι. Μεταχειριστείτε τον σκληρό δίσκο με προσοχή. ΠΡΟΣΟΧΗ: Για να αποφευχθεί η απώλεια δεδομένων, μην αφαιρέσετε τον σκληρό δίσκο την ώρα που ο υπολογιστής είναι σε κατάσταση αναστολής λειτουργίας ή σε λειτουργία. Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. Διαδικασία 1 Σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο του σκληρού δίσκου από την πλακέτα συστήματος. 2 Αφαιρέστε τις βίδες που συγκρατούν τη διάταξη του σκληρού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 31

32 3 Σηκώστε τη διάταξη του σκληρού δίσκου από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 μάνταλο 2 καλώδιο σκληρού δίσκου 3 διάταξη στηρίγματος παλάμης και πληκτρολογίου 5 βίδες M2.5x5 (3) 4 διάταξη σκληρού δίσκου 4 Αφαιρέστε τις βίδες που συγκρατούν στον σκληρό δίσκο το υποστήριγμά του. 32

33 5 Σηκώστε τον σκληρό δίσκο από το υποστήριγμά του. 1 σκληρός δίσκος 2 υποστήριγμα σκληρού δίσκου 3 βίδες M3x3 (4) 6 Αποσυνδέστε την ενδιάμεση διάταξη από τον σκληρό δίσκο. 1 ενδιάμεση διάταξη 2 σκληρός δίσκος 33

34 Επανατοποθέτηση του σκληρού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΣΟΧΗ: Οι σκληροί δίσκοι είναι εύθραυστοι. Μεταχειριστείτε τον σκληρό δίσκο με προσοχή. Διαδικασία 1 Συνδέστε την ενδιάμεση διάταξη στον σκληρό δίσκο. 2 Ευθυγραμμίστε τις οπές για τις βίδες στο υποστήριγμα του σκληρού δίσκου με τις αντίστοιχες οπές στον σκληρό δίσκο. 3 Επανατοποθετήστε τις βίδες που συγκρατούν στον σκληρό δίσκο το υποστήριγμά του. 4 Τοποθετήστε τη διάταξη του σκληρού δίσκου επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και ευθυγραμμίστε τις οπές για τις βίδες στη διάταξη του σκληρού δίσκου με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 5 Επανατοποθετήστε τις βίδες που συγκρατούν τη διάταξη του σκληρού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 6 Περάστε συρτά του σκληρού δίσκου μέσα στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. 34

35 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 35

36 Αφαίρεση των μονάδων μνήμης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. Διαδικασία 1 Ανοίξτε προσεκτικά με τα δάχτυλά σας τους συνδετήρες συγκράτησης σε κάθε άκρο της υποδοχής της μονάδας μνήμης ώστε να τιναχτεί έξω η μονάδα μνήμης. 36

37 2 Μετακινήστε συρτά τη μονάδα μνήμης και αφαιρέστε την από την υποδοχή της. 1 μονάδα μνήμης 2 συνδετήρες συγκράτησης (2) 3 υποδοχή μονάδας μνήμης 37

38 Επανατοποθέτηση των μονάδων μνήμης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε την εγκοπή στη μονάδα μνήμης με τη γλωττίδα στην υποδοχή της μονάδας. 38

39 2 Περάστε σταθερά, συρτά και γυρτά τη μονάδα μνήμης μέσα στην υποδοχή και πιέστε την προς τα κάτω τόσο ώστε να κουμπώσει στη σωστή της θέση και να ακουστεί το χαρακτηριστικό κλικ. ΣΗΜΕΙΩΣΗ: Αν δεν ακουστεί το χαρακτηριστικό κλικ, αφαιρέστε τη μονάδα μνήμης και εγκαταστήστε την ξανά. 1 μονάδα μνήμης 2 υποδοχή μονάδας μνήμης 3 εγκοπή 4 γλωττίδα 39

40 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 40

41 Αφαίρεση της κάρτας ασύρματης επικοινωνίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. Διαδικασία 1 Αφαιρέστε τη βίδα που συγκρατεί την κάρτα ασύρματης επικοινωνίας και το υποστήριγμά της στην πλακέτα συστήματος. 2 Σηκώστε γυρτά την κάρτα ασύρματης επικοινωνίας. 3 Αφαιρέστε συρτά από την κάρτα ασύρματης επικοινωνίας το υποστήριγμά της. 4 Αποσυνδέστε τα καλώδια της κεραίας από την κάρτα ασύρματης επικοινωνίας. 41

42 5 Αφαιρέστε συρτά την κάρτα ασύρματης επικοινωνίας από την υποδοχή της στην πλακέτα συστήματος. 1 βίδα M2x3 2 υποστήριγμα κάρτας ασύρματης επικοινωνίας 3 καλώδια κεραίας (2) 4 κάρτα ασύρματης επικοινωνίας 5 υποδοχή κάρτας ασύρματης επικοινωνίας 42

43 Επανατοποθέτηση της κάρτας ασύρματης επικοινωνίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία ΠΡΟΣΟΧΗ: Μην τοποθετήσετε καλώδια κάτω από την κάρτα ασύρματης επικοινωνίας για να μην πάθει ζημιά. 1 Ευθυγραμμίστε την εγκοπή στη κάρτα ασύρματης επικοινωνίας με τη γλωττίδα στην υποδοχή της κάρτας και περάστε συρτά την κάρτα μέσα στην υποδοχή. 2 Ευθυγραμμίστε την οπή για τη βίδα στην κάρτα ασύρματης επικοινωνίας με την αντίστοιχη οπή στην πλακέτα συστήματος. 3 Συνδέστε τα καλώδια της κεραίας στην κάρτα ασύρματης επικοινωνίας. Στον πίνακα που ακολουθεί παρατίθεται η χρωματική κωδικοποίηση των καλωδίων των κεραιών για την κάρτα ασύρματης επικοινωνίας που υποστηρίζει ο υπολογιστής σας. Σύνδεσμοι στην κάρτα ασύρματης επικοινωνίας Κύριος (λευκό τρίγωνο) Βοηθητικός (μαύρο τρίγωνο) Χρώμα καλωδίου κεραίας λευκό μαύρο 43

44 4 Ευθυγραμμίστε την οπή για τη βίδα στο υποστήριγμα της κάρτας ασύρματης επικοινωνίας με την αντίστοιχη οπή στην κάρτα αυτή και στην πλακέτα συστήματος. 44

45 5 Επανατοποθετήστε τη βίδα που συγκρατεί την κάρτα ασύρματης επικοινωνίας και το υποστήριγμά της στην πλακέτα συστήματος. 1 υποδοχή κάρτας ασύρματης επικοινωνίας 3 κάρτα ασύρματης επικοινωνίας 2 εγκοπή 4 γλωττίδα 5 καλώδια κεραίας 6 υποστήριγμα κάρτας ασύρματης επικοινωνίας 7 βίδα M2x3 45

46 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 46

47 Αφαίρεση της μπαταρίας σε σχήμα νομίσματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΣΟΧΗ: Όποτε αφαιρείτε την μπαταρία σε σχήμα νομίσματος, οι ρυθμίσεις του προγράμματος ρύθμισης του BIOS επανέρχονται στις προεπιλεγμένες. Συνιστούμε να σημειώσετε τις ρυθμίσεις του προγράμματος ρύθμισης του BIOS προτού αφαιρέσετε την μπαταρία σε σχήμα νομίσματος. Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. Διαδικασία 1 Αποσυνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος από την πλακέτα συστήματος. 47

48 2 Αποσπάστε την μπαταρία σε σχήμα νομίσματος από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 καλώδιο μπαταρίας σε σχήμα νομίσματος 3 διάταξη στηρίγματος παλάμης και πληκτρολογίου 2 μπαταρία σε σχήμα νομίσματος 48

49 Επανατοποθέτηση της μπαταρίας σε σχήμα νομίσματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Προσαρτήστε την μπαταρία σε σχήμα νομίσματος στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Συνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος στην πλακέτα συστήματος. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 49

50 Αφαίρεση της επιφάνειας αφής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. Διαδικασία 1 Ανοίξτε τα μάνταλα και αποσυνδέστε το καλώδιο του σκληρού δίσκου και το καλώδιο της πλακέτας I/O από την πλακέτα συστήματος. 50

51 2 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της επιφάνειας αφής. 1 καλώδιο σκληρού δίσκου 2 μάνταλο 3 μάνταλο 4 καλώδιο πλακέτας I/O 5 καλώδιο επιφάνειας αφής 6 μάνταλο 3 Αφαιρέστε τις βίδες που συγκρατούν το υποστήριγμα της επιφάνειας αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Αφαιρέστε τις βίδες που συγκρατούν την επιφάνεια αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 5 Ξεκολλήστε απαλά την ταινία και σηκώστε την επιφάνεια αφής για να την αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 51

52 6 1 βίδες M2x2 (4) 2 βίδες M2x2 (3) 3 υποστήριγμα επιφάνειας αφής 5 επιφάνεια αφής 6 ταινία 4 διάταξη στηρίγματος παλάμης και πληκτρολογίου 52

53 Επανατοποθέτηση της επιφάνειας αφής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η επιφάνεια αφής είναι ευθυγραμμισμένη με τους οδηγούς που θα βρείτε στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και ότι το διάκενο και στις δύο πλευρές της επιφάνειας αφής είναι ίδιο. 1 Κολλήστε την ταινία που συγκρατεί την επιφάνεια αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Ευθυγραμμίστε τις οπές για τις βίδες στην επιφάνεια αφής με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Επανατοποθετήστε τις βίδες που συγκρατούν την επιφάνεια αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Ευθυγραμμίστε τις οπές για τις βίδες στο υποστήριγμα της επιφάνεια αφής με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 5 Επανατοποθετήστε τις βίδες που συγκρατούν το υποστήριγμα της επιφάνειας αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 6 Περάστε συρτά το καλώδιο της επιφάνειας αφής μέσα στον σύνδεσμό του και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. 53

54 7 Περάστε συρτά το καλώδιο του σκληρού δίσκου και το καλώδιο της πλακέτας I/O μέσα στους αντίστοιχους συνδέσμους τους στην πλακέτα συστήματος και κλείστε τα μάνταλα για να στερεώσετε τα καλώδια. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 54

55 Αφαίρεση των ηχείων ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. Διαδικασία 1 Αποσυνδέστε το καλώδιο των ηχείων από την πλακέτα συστήματος. 2 Σημειώστε τη διαδρομή του καλωδίου των ηχείων επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και αποδεσμεύστε το καλώδιο από τους οδηγούς της διαδρομής του. 55

56 3 Σηκώστε τα ηχεία μαζί με το καλώδιό τους για να τα αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 καλώδιο ηχείων 2 ηχεία (2) 3 διάταξη στηρίγματος παλάμης και πληκτρολογίου 4 οδηγοί διαδρομής 56

57 Επανατοποθέτηση των ηχείων ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Χρησιμοποιώντας τα σημεία ευθυγράμμισης ευθυγραμμίστε τα ηχεία και τοποθετήστε τα επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Περάστε το καλώδιο των ηχείων μέσα από τους οδηγούς της διαδρομής του επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Συνδέστε το καλώδιο των ηχείων στην πλακέτα συστήματος. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 57

58 Αφαίρεση της πλακέτας I/O ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε τον σκληρό δίσκο. Διαδικασία 1 Σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας I/O από την πλακέτα συστήματος. 2 Αποσπάστε το καλώδιο της πλακέτας I/O από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Αφαιρέστε τη βίδα που συγκρατεί την πλακέτα I/O στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 58

59 4 Σηκώστε την πλακέτα I/O και αφαιρέστε την από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 μάνταλο 2 καλώδιο πλακέτας I/O 3 πλακέτα I/O 4 διάταξη στηρίγματος παλάμης και πληκτρολογίου 5 βίδα M2.5x5 59

60 Επανατοποθέτηση της πλακέτας I/O ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε την οπή για τη βίδα στην πλακέτα I/O με την αντίστοιχη οπή στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Επανατοποθετήστε τη βίδα που συγκρατεί την πλακέτα I/O στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Προσαρτήστε το καλώδιο της πλακέτας I/O στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Περάστε συρτά το καλώδιο της πλακέτας I/O μέσα στον σύνδεσμό του στην πλακέτα συστήματος και πιέστε προς τα κάτω το μάνταλο για να στερεώσετε το καλώδιο. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τον σκληρό δίσκο. 2 Επανατοποθετήστε την μπαταρία. 3 Επανατοποθετήστε το κάλυμμα της βάσης. 4 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 60

61 Αφαίρεση της πλακέτας των λυχνιών κατάστασης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. Διαδικασία 1 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο του σκληρού δίσκου από την πλακέτα συστήματος. 2 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας I/O από την πλακέτα συστήματος. 3 Αποσυνδέστε το καλώδιο των ηχείων από την πλακέτα συστήματος. 61

62 4 Αποδεσμεύστε το καλώδιο των ηχείων από τους οδηγούς της διαδρομής του και ανασηκώστε το δεξί ηχείο από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 καλώδιο σκληρού δίσκου 2 μάνταλο 3 μάνταλο 4 καλώδιο πλακέτας I/O 5 καλώδιο ηχείων 6 ηχείο 7 οδηγοί διαδρομής 8 διάταξη στηρίγματος παλάμης και πληκτρολογίου 5 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας των λυχνιών κατάστασης από την πλακέτα συστήματος. 6 Αποσπάστε το καλώδιο της πλακέτας των λυχνιών κατάστασης από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 62

63 7 Αποδεσμεύστε την πλακέτα των λυχνιών κατάστασης από τη γλωττίδα στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 μάνταλο 2 καλώδιο πλακέτας λυχνιών κατάστασης 3 πλακέτα λυχνιών κατάστασης 4 γλωττίδα 5 διάταξη στηρίγματος παλάμης και πληκτρολογίου 63

64 Επανατοποθέτηση της πλακέτας των λυχνιών κατάστασης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Τοποθετήστε γυρτά την πλακέτα των λυχνιών κατάστασης επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και κουμπώστε την στη σωστή της θέση. 2 Προσαρτήστε το καλώδιο της πλακέτας των λυχνιών κατάστασης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Περάστε συρτά το καλώδιο της πλακέτας των λυχνιών κατάστασης μέσα στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. 4 Περάστε το καλώδιο των ηχείων στη διαδρομή του μέσα από τους οδηγούς της και τοποθετήστε το ηχείο επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 5 Συνδέστε το καλώδιο των ηχείων στην υποδοχή του στην πλακέτα συστήματος. 6 Περάστε συρτά το καλώδιο της πλακέτας I/O μέσα στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. 7 Περάστε συρτά του σκληρού δίσκου μέσα στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. 64

65 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 65

66 Αφαίρεση της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. Διαδικασία 1 Σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας του συνδέσμου της μονάδας οπτικού δίσκου από τον σύνδεσμό του στην πλακέτα αυτή. 2 Αφαιρέστε τις βίδες που συγκρατούν την πλακέτα του συνδέσμου της μονάδας οπτικού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 66

67 3 Σηκώστε την πλακέτα του συνδέσμου της μονάδας οπτικού δίσκου και αποσπάστε την από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 πλακέτα συνδέσμου μονάδας οπτικού δίσκου 2 βίδες M2x2 (2) 3 μάνταλο 4 καλώδιο πλακέτας συνδέσμου μονάδας οπτικού δίσκου 67

68 Επανατοποθέτηση της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε τις οπές για τις βίδες στην πλακέτα του συνδέσμου της μονάδας οπτικού δίσκου με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Επανατοποθετήστε τις βίδες που συγκρατούν την πλακέτα του συνδέσμου της μονάδας οπτικού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Πιέστε προς τα κάτω το μάνταλο για να συνδέσετε στην πλακέτα του συνδέσμου της μονάδας οπτικού δίσκου το καλώδιό της. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 68

69 Αφαίρεση της διάταξης της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. Διαδικασία 1 Σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο της οθόνης από τον σύνδεσμό του. 2 Ξεκολλήστε την ταινία που συγκρατεί το καλώδιο της οθόνης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Σημειώστε τη διαδρομή του καλωδίου της οθόνης και αφαιρέστε το καλώδιο από τους οδηγούς της διαδρομής του. 69

70 4 Αφαιρέστε τις βίδες που συγκρατούν τους μεντεσέδες της οθόνης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 μάνταλο 2 καλώδιο οθόνης 3 βίδες M2.5x5 (4) 4 οδηγός διαδρομής 5 διάταξη στηρίγματος παλάμης και πληκτρολογίου 6 ταινία 5 Σηκώστε τους μεντεσέδες της οθόνης από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 70

71 6 Μετακινήστε συρτά τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και σηκώστε την. 1 διάταξη στηρίγματος παλάμης και πληκτρολογίου 2 μεντεσέδες οθόνης (2) 71

72 Επανατοποθέτηση της διάταξης της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Μετακινήστε συρτά τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και τοποθετήστε την επάνω στη διάταξη της οθόνης. 2 Χρησιμοποιώντας τα σημεία ευθυγράμμισης πιέστε προς τα κάτω τους μεντεσέδες της οθόνης επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Ευθυγραμμίστε τις οπές για τις βίδες στους μεντεσέδες της οθόνης με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Επανατοποθετήστε τις βίδες που συγκρατούν τους μεντεσέδες της οθόνης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 5 Περάστε το καλώδιο της οθόνης στη διαδρομή του μέσα από τους οδηγούς της επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 6 Κολλήστε την ταινία που συγκρατεί το καλώδιο της οθόνης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 7 Περάστε συρτά το καλώδιο της οθόνης στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. 72

73 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 2 Επανατοποθετήστε την μπαταρία. 3 Επανατοποθετήστε το κάλυμμα της βάσης. 4 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 73

74 Αφαίρεση της διάταξης της πλακέτας συστήματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΣΗΜΕΙΩΣΗ: Η ετικέτα εξυπηρέτησης του υπολογιστή σας είναι αποθηκευμένη στην πλακέτα συστήματος. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να καταχωρίσετε την ετικέτα εξυπηρέτησης στο πρόγραμμα ρύθμισης του BIOS. ΣΗΜΕΙΩΣΗ: Όποτε επανατοποθετείτε την πλακέτα συστήματος, καταργούνται όσες αλλαγές κάνατε στο BIOS χρησιμοποιώντας το πρόγραμμα ρύθμισης του BIOS. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να κάνετε ξανά τις ενδεδειγμένες αλλαγές. ΣΗΜΕΙΩΣΗ: Προτού αποσυνδέσετε τα καλώδια από την πλακέτα συστήματος, σημειώστε τη θέση των συνδέσμων ώστε να μπορέσετε να επανασυνδέσετε σωστά τα καλώδια μετά την επανατοποθέτηση της πλακέτας συστήματος. Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 5 Αφαιρέστε τις μονάδες μνήμης. 74

75 6 Αφαιρέστε τη διάταξη της οθόνης. Διαδικασία 1 Σηκώστε τα μάνταλα των συνδέσμων και αποσυνδέστε από την πλακέτα συστήματος το καλώδιο της πλακέτας του συνδέσμου της μονάδας οπτικού δίσκου και το καλώδιο της πλακέτας των λυχνιών κατάστασης. 75

76 2 Σηκώστε τα μάνταλα των συνδέσμων και αποσυνδέστε το καλώδιο του σκληρού δίσκου και το καλώδιο της πλακέτας I/O από την πλακέτα συστήματος. 1 μάνταλο 2 καλώδιο πλακέτας συνδέσμου μονάδας οπτικού δίσκου 3 μάνταλο 4 μάνταλο 5 καλώδιο πλακέτας λυχνιών κατάστασης 7 καλώδιο σκληρού δίσκου 8 μάνταλο 6 καλώδιο πλακέτας I/O 3 Σηκώστε τα μάνταλα των συνδέσμων και αποσυνδέστε το καλώδιο της επιφάνειας αφής από την πλακέτα συστήματος. 76

77 4 Σηκώστε το μάνταλο του συνδέσμου και αποσυνδέστε το καλώδιο του πληκτρολογίου από την πλακέτα συστήματος. 5 Αποσυνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος και το καλώδιο των ηχείων από την πλακέτα συστήματος. 1 καλώδιο επιφάνειας αφής 2 μάνταλο 3 πλακέτα συστήματος 4 μάνταλο 5 καλώδιο πληκτρολογίου 6 καλώδιο ηχείων 7 καλώδιο μπαταρίας σε σχήμα νομίσματος 6 Αφαιρέστε τις βίδες που συγκρατούν τη διάταξη της πλακέτας συστήματος στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 77

78 7 Σηκώστε προσεκτικά τη διάταξη της πλακέτας συστήματος από το εσωτερικό άκρο για να την αποδεσμεύσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 8 Γυρίστε ανάποδα τη διάταξη της πλακέτας συστήματος. 1 βίδες M2x3 (3) 2 πλακέτα συστήματος 3 διάταξη στηρίγματος παλάμης και πληκτρολογίου 4 βίδα M2.5x5 (1) 9 Αποσυνδέστε το καλώδιο της θύρας του προσαρμογέα ισχύος από την πλακέτα συστήματος. 10 Σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο του κουμπιού λειτουργίας από την πλακέτα συστήματος. 78

79 11 Αποσπάστε το καλώδιο του κουμπιού λειτουργίας από την πίσω πλευρά της διάταξης της ψύκτρας. 1 πλακέτα συστήματος 2 διάταξη ψύκτρας 3 μάνταλο 4 καλώδιο κουμπιού λειτουργίας 5 καλώδιο θύρας προσαρμογέα ισχύος 12 Αφαιρέστε τη διάταξη της ψύκτρας. 79

80 Επανατοποθέτηση της διάταξης της πλακέτας συστήματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΣΗΜΕΙΩΣΗ: Η ετικέτα εξυπηρέτησης του υπολογιστή σας είναι αποθηκευμένη στην πλακέτα συστήματος. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να καταχωρίσετε την ετικέτα εξυπηρέτησης στο πρόγραμμα ρύθμισης του BIOS. ΣΗΜΕΙΩΣΗ: Όποτε επανατοποθετείτε την πλακέτα συστήματος, καταργούνται όσες αλλαγές κάνατε στο BIOS χρησιμοποιώντας το πρόγραμμα ρύθμισης του BIOS. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να κάνετε ξανά τις ενδεδειγμένες αλλαγές. Διαδικασία ΠΡΟΣΟΧΗ: Φροντίστε να μην τοποθετήσετε καλώδια κάτω από την πλακέτα συστήματα για να διασφαλίσετε ότι δεν θα πάθει ζημιά. 1 Επανατοποθετήστε τη διάταξη της ψύκτρας. 2 Συνδέστε το καλώδιο της θύρας του προσαρμογέα ισχύος στην πλακέτα συστήματος. 3 Περάστε συρτά το καλώδιο του κουμπιού λειτουργίας μέσα στον σύνδεσμό του στην πλακέτα συστήματος και πιέστε προς τα κάτω το μάνταλο για να στερεώσετε το καλώδιο. 80

81 4 Γυρίστε ανάποδα τη διάταξη της πλακέτας συστήματος. 5 Περάστε συρτά τις θύρες της διάταξης της πλακέτας συστήματος μέσα στις υποδοχές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 6 Ευθυγραμμίστε τις οπές για τις βίδες στη διάταξη της πλακέτας συστήματος με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 7 Επανατοποθετήστε τις βίδες που συγκρατούν τη διάταξη της πλακέτας συστήματος στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 8 Συνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος και το καλώδιο των ηχείων στην πλακέτα συστήματος. 9 Περάστε συρτά μέσα στους αντίστοιχους συνδέσμους το καλώδιο του πληκτρολογίου, το καλώδιο της επιφάνειας αφής, το καλώδιο του σκληρού δίσκου, το καλώδιο της πλακέτας I/O και το καλώδιο της πλακέτας του συνδέσμου της μονάδας οπτικού δίσκου και πιέστε προς τα κάτω τα μάνταλα για να στερεώσετε τα καλώδια. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη διάταξη της οθόνης. 2 Επανατοποθετήστε τις μονάδες μνήμης. 3 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 4 Επανατοποθετήστε την μπαταρία. 5 Επανατοποθετήστε το κάλυμμα της βάσης. 6 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 81

82 Αφαίρεση της διάταξης της ψύκτρας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ψύκτρα ενδέχεται να θερμανθεί στη διάρκεια της κανονικής λειτουργίας. Προτού την αγγίξετε, αφήστε να περάσει αρκετή ώρα για να κρυώσει. ΠΡΟΣΟΧΗ: Για να επιτευχθεί η μέγιστη ψύξη του επεξεργαστή, μην αγγίζετε τις περιοχές μεταφοράς θερμότητας επάνω στην ψύκτρα. Το λίπος της επιδερμίδας σας μπορεί να μειώσει την ικανότητα μεταφοράς θερμότητας της θερμοαγώγιμης πάστας. Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε τη διάταξη της πλακέτας συστήματος. Διαδικασία ΣΗΜΕΙΩΣΗ: Τοποθετήστε την πλακέτα συστήματος επάνω σε μια καθαρή και επίπεδη επιφάνεια. 1 Αποσυνδέστε το καλώδιο του ανεμιστήρα από την πλακέτα συστήματος. 82

83 2 Χαλαρώστε τις μη αποσπώμενες βίδες που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος τη μία μετά την άλλη με τη σειρά που υποδεικνύεται επάνω στη διάταξη. 3 Αφαιρέστε τις βίδες που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος. 4 Σηκώστε τη διάταξη της ψύκτρας για να την αποσπάσετε από την πλακέτα συστήματος. 1 διάταξη ψύκτρας 2 βίδες M2x3 (3) 3 πλακέτα συστήματος 4 μη αποσπώμενες βίδες (4) 5 καλώδιο ανεμιστήρα 83

84 Επανατοποθέτηση της διάταξης της ψύκτρας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΣΟΧΗ: Αν η ψύκτρα του επεξεργαστή δεν είναι σωστά ευθυγραμμισμένη, υπάρχει κίνδυνος να πάθουν ζημιά η πλακέτα συστήματος και ο επεξεργαστής. ΣΗΜΕΙΩΣΗ: Η αρχική θερμοαγώγιμη πάστα μπορεί να επαναχρησιμοποιηθεί αν επανεγκαταστήσετε μαζί την αρχική πλακέτα συστήματος και τον ανεμιστήρα. Αν αντικαταστήσετε είτε τον επεξεργαστή είτε τον ανεμιστήρα, χρησιμοποιήστε το θερμικό υπόθεμα που θα βρείτε στο εργαλειοσύνολο για να διασφαλίσετε ότι θα επιτευχθεί η θερμική αγωγιμότητα. Διαδικασία 1 Ευθυγραμμίστε τις οπές για τις βίδες στη διάταξη της ψύκτρας με τις αντίστοιχες οπές στην πλακέτα συστήματος. 2 Επανατοποθετήστε τις βίδες που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος. 3 Σφίξτε τις μη αποσπώμενες βίδες που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος τη μία μετά την άλλη με τη σειρά που υποδεικνύεται επάνω στη διάταξη. 4 Συνδέστε το καλώδιο του ανεμιστήρα στην πλακέτα συστήματος. 84

85 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη διάταξη της πλακέτας συστήματος. 2 Επανατοποθετήστε την μπαταρία. 3 Επανατοποθετήστε το κάλυμμα της βάσης. 4 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 85

86 Αφαίρεση της πλακέτας του κουμπιού λειτουργίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε τη διάταξη της οθόνης. Διαδικασία 1 Σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας του κουμπιού λειτουργίας από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Αφαιρέστε τη βίδα που συγκρατεί την πλακέτα του κουμπιού λειτουργίας στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Ξεκολλήστε την ταινία που συγκρατεί την πλακέτα του κουμπιού λειτουργίας στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 86

87 4 Σηκώστε την πλακέτα του κουμπιού λειτουργίας για να την αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 μάνταλο 2 καλώδιο πλακέτας κουμπιού λειτουργίας 3 βίδα M2x3 4 ταινία 5 πλακέτα κουμπιού λειτουργίας 6 διάταξη στηρίγματος παλάμης και πληκτρολογίου 87

88 Επανατοποθέτηση της πλακέτας του κουμπιού λειτουργίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Τοποθετήστε την πλακέτα του κουμπιού λειτουργίας επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και ευθυγραμμίστε την οπή για τη βίδα στην πλακέτα του κουμπιού λειτουργίας με την αντίστοιχη οπή στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Κολλήστε την ταινία που συγκρατεί την πλακέτα του κουμπιού λειτουργίας στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Επανατοποθετήστε τη βίδα που συγκρατεί την πλακέτα του κουμπιού λειτουργίας στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Περάστε συρτά το καλώδιο του κουμπιού λειτουργίας στην πλακέτα του κουμπιού αυτού και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη διάταξη της οθόνης. 2 Επανατοποθετήστε την μπαταρία. 3 Επανατοποθετήστε το κάλυμμα της βάσης. 88

89 4 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 89

90 Αφαίρεση της θύρας του προσαρμογέα ισχύος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 5 Αφαιρέστε τις μονάδες μνήμης. 6 Αφαιρέστε τη διάταξη της ψύκτρας. 7 Αφαιρέστε τη διάταξη της πλακέτας συστήματος. Διαδικασία 1 Σημειώστε τη διαδρομή του καλωδίου της θύρας του προσαρμογέα ισχύος και αφαιρέστε το από τους οδηγούς της διαδρομής του επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Αφαιρέστε τη βίδα που συγκρατεί τη θύρα του προσαρμογέα ισχύος στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 90

91 3 Σηκώστε τη θύρα του προσαρμογέα ισχύος μαζί με το καλώδιό της και αποσπάστε την από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 οδηγός διαδρομής 2 καλώδιο θύρας προσαρμογέα ισχύος 3 βίδα M2x3 4 θύρα προσαρμογέα ισχύος 5 διάταξη στηρίγματος παλάμης και πληκτρολογίου 91

92 Επανατοποθέτηση της θύρας του προσαρμογέα ισχύος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Περάστε συρτά τη θύρα του προσαρμογέα ισχύος μέσα στην υποδοχή της στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Επανατοποθετήστε τη βίδα που συγκρατεί τη θύρα του προσαρμογέα ισχύος στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Περάστε το καλώδιο της θύρας του προσαρμογέα ισχύος στη διαδρομή του μέσα από τους οδηγούς της στη διάταξη του στηρίγματος παλάμης. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη διάταξη της πλακέτας συστήματος. 2 Επανατοποθετήστε τη διάταξη της ψύκτρας. 3 Επανατοποθετήστε τις μονάδες μνήμης. 4 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 5 Επανατοποθετήστε την μπαταρία. 6 Επανατοποθετήστε το κάλυμμα της βάσης. 7 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 92

93 Αφαίρεση της διάταξης του στηρίγματος παλάμης και του πληκτρολογίου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 5 Αφαιρέστε τις μονάδες μνήμης. 6 Αφαιρέστε τον σκληρό δίσκο. 7 Αφαιρέστε την πλακέτα I/O. 8 Αφαιρέστε τη διάταξη της ψύκτρας. 9 Αφαιρέστε τη διάταξη της οθόνης. 10 Αφαιρέστε τη θύρα του προσαρμογέα ισχύος. 11 Αφαιρέστε την πλακέτα του κουμπιού λειτουργίας. 12 Αφαιρέστε τα ηχεία. 13 Αφαιρέστε την επιφάνεια αφής. 14 Αφαιρέστε την μπαταρία σε σχήμα νομίσματος. 93

94 15 Αφαιρέστε τη διάταξη της πλακέτας συστήματος. 16 Αφαιρέστε την πλακέτα των λυχνιών κατάστασης. 17 Αφαιρέστε την ενδιάμεση διάταξη της μονάδας οπτικού δίσκου. Διαδικασία Αφού εκτελέσετε όλες τις προαπαιτούμενες ενέργειες, μένει η διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 διάταξη στηρίγματος παλάμης και πληκτρολογίου 94

95 Επανατοποθέτηση της διάταξης του στηρίγματος παλάμης και του πληκτρολογίου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία Τοποθετήστε τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου επάνω σε επίπεδη επιφάνεια. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την ενδιάμεση διάταξη της μονάδας οπτικού δίσκου. 2 Επανατοποθετήστε την πλακέτα των λυχνιών κατάστασης. 3 Επανατοποθετήστε τη διάταξη της πλακέτας συστήματος. 4 Επανατοποθετήστε την μπαταρία σε σχήμα νομίσματος. 5 Επανατοποθετήστε την επιφάνεια αφής. 6 Επανατοποθετήστε τα ηχεία. 7 Επανατοποθετήστε την πλακέτα του κουμπιού λειτουργίας. 8 Επανατοποθετήστε τη θύρα του προσαρμογέα ισχύος. 95

96 9 Επανατοποθετήστε τη διάταξη της οθόνης. 10 Επανατοποθετήστε τη διάταξη της ψύκτρας. 11 Επανατοποθετήστε την πλακέτα I/O. 12 Επανατοποθετήστε τον σκληρό δίσκο. 13 Επανατοποθετήστε τις μονάδες μνήμης. 14 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 15 Επανατοποθετήστε την μπαταρία. 16 Επανατοποθετήστε το κάλυμμα της βάσης. 17 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 96

97 Αφαίρεση της στεφάνης συγκράτησης της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες ΣΗΜΕΙΩΣΗ: Οι οδηγίες αυτές ισχύουν μόνο για φορητό υπολογιστή με οθόνη που δεν διαθέτει οθόνη αφής. 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 5 Αφαιρέστε τη διάταξη της οθόνης. Διαδικασία 1 Με μια πλαστική σφήνα ξεσφηνώστε προσεκτικά τη στεφάνη συγκράτησης της οθόνης. 97

98 2 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης από το κάλυμμα της πίσω πλευράς της οθόνης. 1 στεφάνη συγκράτησης οθόνης 3 πλαστική σφήνα 2 κάλυμμα πίσω πλευράς οθόνης 98

99 Επανατοποθέτηση της στεφάνης συγκράτησης της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία ΣΗΜΕΙΩΣΗ: Οι οδηγίες αυτές ισχύουν μόνο για φορητούς υπολογιστές με οθόνη που δεν διαθέτει οθόνη αφής. Ευθυγραμμίστε τη στεφάνη συγκράτησης της οθόνης με το κάλυμμα της πίσω πλευράς της και κουμπώστε απαλά τη στεφάνη στη σωστή της θέση. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη διάταξη της οθόνης. 2 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 3 Επανατοποθετήστε την μπαταρία. 4 Επανατοποθετήστε το κάλυμμα της βάσης. 5 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 99

100 Αφαίρεση του πλαισίου της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες ΣΗΜΕΙΩΣΗ: Οι οδηγίες αυτές ισχύουν μόνο για φορητούς υπολογιστές με οθόνη που δεν διαθέτει λειτουργία αφής. 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 5 Αφαιρέστε τη διάταξη της οθόνης. 6 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης. Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν το πλαίσιο της οθόνης στο κάλυμμα της πίσω πλευράς της. 100

101 2 Σηκώστε απαλά το πλαίσιο της οθόνης και γυρίστε το ανάποδα. 1 κάλυμμα πίσω πλευράς οθόνης 3 βίδες M2x3 (4) 2 πλαίσιο οθόνης 3 Ξεκολλήστε απαλά την ταινία και ύστερα σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο της οθόνης από τον σύνδεσμό του. 101

102 4 Σηκώστε το πλαίσιο της οθόνης και αφαιρέστε το από το κάλυμμα της πίσω πλευράς της. 1 ταινία 2 καλώδιο οθόνης 3 μάνταλο 4 κάλυμμα πίσω πλευράς οθόνης 5 πλαίσιο οθόνης 102

103 Επανατοποθέτηση του πλαισίου της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία ΣΗΜΕΙΩΣΗ: Οι οδηγίες αυτές ισχύουν μόνο για φορητό υπολογιστή με οθόνη που δεν διαθέτει οθόνη αφής. 1 Περάστε συρτά το καλώδιο της οθόνης μέσα στον σύνδεσμό του και πιέστε προς τα κάτω το μάνταλο για να στερεώσετε το καλώδιο. 2 Κολλήστε την ταινία πάνω από τον σύνδεσμο του πλαισίου της οθόνης. 3 Τοποθετήστε απαλά το πλαίσιο της οθόνης επάνω στο κάλυμμα της πίσω πλευράς της και ευθυγραμμίστε τις οπές για τις βίδες στο πλαίσιο με τις αντίστοιχες οπές στο κάλυμμα της πίσω πλευράς της οθόνης. 4 Επανατοποθετήστε τις βίδες που συγκρατούν το πλαίσιο της οθόνης στο κάλυμμα της πίσω πλευράς της. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη στεφάνη συγκράτησης της οθόνης. 2 Επανατοποθετήστε τη διάταξη της οθόνης. 3 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 4 Επανατοποθετήστε την μπαταρία. 103

104 5 Επανατοποθετήστε το κάλυμμα της βάσης. 6 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 104

105 Αφαίρεση των μεντεσέδων της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες ΣΗΜΕΙΩΣΗ: Οι οδηγίες αυτές ισχύουν μόνο για φορητούς υπολογιστές με οθόνη που δεν διαθέτει οθόνη αφής. 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 5 Αφαιρέστε τη διάταξη της οθόνης. 6 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης. 7 Αφαιρέστε το πλαίσιο της οθόνης. Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν τους μεντεσέδες της οθόνης στο πλαίσιό της. 105

106 2 Σηκώστε τους μεντεσέδες της οθόνης και αφαιρέστε τους από το πλαίσιό της. 1 βίδες M2x3 (2) 2 μεντεσέδες οθόνης (2) 3 βίδες M2.5x4 (8) 4 πλαίσιο οθόνης 106

107 Επανατοποθέτηση των μεντεσέδων της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία ΣΗΜΕΙΩΣΗ: Οι οδηγίες αυτές ισχύουν μόνο για φορητό υπολογιστή με οθόνη που δεν διαθέτει οθόνη αφής. 1 Ευθυγραμμίστε τις οπές για τις βίδες στους μεντεσέδες της οθόνης με τις αντίστοιχες οπές στο πλαίσιό της. 2 Επανατοποθετήστε τις βίδες που συγκρατούν τους μεντεσέδες της οθόνης στο πλαίσιό της. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το πλαίσιο της οθόνης. 2 Επανατοποθετήστε τη στεφάνη συγκράτησης της οθόνης. 3 Επανατοποθετήστε τη διάταξη της οθόνης. 4 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 5 Επανατοποθετήστε την μπαταρία. 6 Επανατοποθετήστε το κάλυμμα της βάσης. 7 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 107

108 Αφαίρεση της κάμερας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες ΣΗΜΕΙΩΣΗ: Οι οδηγίες αυτές ισχύουν μόνο για φορητούς υπολογιστές με οθόνη που δεν διαθέτει οθόνη αφής. 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 5 Αφαιρέστε τη διάταξη της οθόνης. 6 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης. Διαδικασία 1 Αποσυνδέστε το καλώδιο της κάμερας από τη μονάδα της. 108

109 2 Με μια πλαστική σφήνα ξεσφηνώστε απαλά την κάμερα από το κάλυμμα της πίσω πλευράς της οθόνης. 1 καλώδιο κάμερας 2 κάμερα 3 πλαστική σφήνα 4 κάλυμμα πίσω πλευράς οθόνης 109

110 Επανατοποθέτηση της κάμερας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία ΣΗΜΕΙΩΣΗ: Οι οδηγίες αυτές ισχύουν μόνο για φορητό υπολογιστή με οθόνη που δεν διαθέτει οθόνη αφής. 1 Χρησιμοποιώντας τα σημεία ευθυγράμμισης προσαρτήστε την κάμερα στο κάλυμμα της πίσω πλευράς της οθόνης. 2 Συνδέστε το καλώδιο της κάμερας στον σύνδεσμό της. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη στεφάνη συγκράτησης της οθόνης. 2 Επανατοποθετήστε τη διάταξη της οθόνης. 3 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 4 Επανατοποθετήστε την μπαταρία. 5 Επανατοποθετήστε το κάλυμμα της βάσης. 6 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 110

111 Αφαίρεση του καλωδίου της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες ΣΗΜΕΙΩΣΗ: Το κεφάλαιο αυτό ισχύει μόνο για φορητούς υπολογιστές με οθόνη που δεν διαθέτει οθόνη αφής. 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την μπαταρία. 4 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 5 Αφαιρέστε τη διάταξη της οθόνης. 6 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης. 7 Αφαιρέστε το πλαίσιο της οθόνης. Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν τους δεξιούς μεντεσέδες της οθόνης στο πλαίσιό της. 111
