1 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού Τύποι μηχανών Energy Star: 10VT, 10VU, 10VV και 10VX

2 Σημείωση: Πριν χρησιμοποιήσετε αυτές τις πληροφορίες και το προϊόν στο οποίο αναφέρονται, φροντίστε να διαβάσετε και να κατανοήσετε τον Οδηγός σημαντικών πληροφοριών για το προϊόν και τις Παράρτημα A «Δηλώσεις» στη σελίδα 67. Πρώτη έκδοση (Ιούλιος 2018) Copyright Lenovo ΔΗΛΩΣΗ ΣΧΕΤΙΚΑ ΜΕ ΤΑ ΠΕΡΙΟΡΙΣΜΕΝΑ ΔΙΚΑΙΩΜΑΤΑ: Σε περίπτωση παράδοσης δεδομένων ή λογισμικού στα πλαίσια μιας σύμβασης «GSA» (General Services Administration), η χρήση, η αναπαραγωγή ή η αποκάλυψη υπόκειται στους περιορισμούς που ορίζονται στη Σύμβαση αρ. GS-35F

3 Περιεχόμενα Κεφάλαιο 1. Επισκόπηση Μπροστινή όψη Πίσω πλευρά Πλακέτα συστήματος Ετικέτα τύπου υπολογιστή και μοντέλου Κεφάλαιο 2. Προδιαγραφές Κεφάλαιο 3. Κλείδωμα του υπολογιστή Κεφάλαιο 4. Αντικατάσταση υλικού Πριν από την αντικατάσταση υλικού Παρουσίαση των μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Αντικατάσταση εξωτερικών προαιρετικών συσκευών Αφαίρεση του καλύμματος του υπολογιστή Αντικατάσταση της μπροστινής στεφάνης Αντικατάσταση της μονάδας οπτικού δίσκου Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω Αντικατάσταση της μονάδας αποθήκευσης Αντικατάσταση της πλακέτας κουμπιού λειτουργίας και της μονάδας ανάγνωσης κάρτας.. 29 Αντικατάσταση της φωτισμένης κόκκινης κουκκίδας Αντικατάσταση του εσωτερικού ηχείου Αντικατάσταση του θερμικού αισθητήρα Αντικατάσταση της κάρτας Wi-Fi Αντικατάσταση των κεραιών Wi-Fi Αντικατάσταση της μονάδας SSD M Αντικατάσταση του πλαισίου στήριξης της μονάδας SSD M Αντικατάσταση της μπαταρίας σε σχήμα νομίσματος Αντικατάσταση μονάδας μνήμης Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα Αντικατάσταση του μικροεπεξεργαστή Αντικατάσταση κάρτας PCI Express Αντικατάσταση του διακόπτη παρουσίας καλύμματος Αντικατάσταση της μονάδας τροφοδοτικού Αντικατάσταση της πλακέτας συστήματος Ολοκλήρωση της αντικατάστασης εξαρτημάτων.. 64 Παράρτημα A. Δηλώσεις Παράρτημα B. Εμπορικά σήματα Copyright Lenovo 2018 i

4 ii M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

5 Κεφάλαιο 1. Επισκόπηση Σε αυτό το κεφάλαιο παρέχονται βασικές πληροφορίες που θα σας βοηθήσουν να εξοικειωθείτε με τον υπολογιστή σας. Μπροστινή όψη Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα. Σχήμα 1. Μπροστινή όψη 1 Κουμπί εξαγωγής μονάδας οπτικού δίσκου 2 Ένδειξη δραστηριότητας μονάδας οπτικού δίσκου 3 Ένδειξη δραστηριότητας μονάδας αποθήκευσης 4 Υποδοχή μονάδας ανάγνωσης κάρτας (προαιρετική) 5 Κουμπί λειτουργίας 6 Ένδειξη λειτουργίας 7 Υποδοχή μικροφώνου 8 Υποδοχή ακουστικών 9 Υποδοχή USB 3.1 Gen 2 (2) 10 Υποδοχή USB 3.1 Gen 1 (2) 11 Φωτισμένη κόκκινη κουκκίδα 12 Εσωτερικό ηχείο (προαιρετική) 1 Κουμπί εξαγωγής μονάδας οπτικού δίσκου Copyright Lenovo

6 Χρησιμοποιείται για την εξαγωγή του συρταριού της μονάδας οπτικού δίσκου. 2 Ένδειξη δραστηριότητας μονάδας οπτικού δίσκου Αυτή η ένδειξη είναι αναμμένη όταν η μονάδα οπτικού δίσκου βρίσκεται σε λειτουργία. 3 Ένδειξη δραστηριότητας μονάδας αποθήκευσης Αυτή η ένδειξη είναι αναμμένη όταν η μονάδα αποθήκευσης βρίσκεται σε λειτουργία. 4 Υποδοχή μονάδας ανάγνωσης κάρτας Χρησιμοποιείται για την ανάγνωση δεδομένων από μια υποστηριζόμενη κάρτα μνήμης. 5 Κουμπί λειτουργίας Χρησιμοποιείται για την ενεργοποίηση του υπολογιστή σας. Αν δεν μπορείτε να απενεργοποιήσετε τον υπολογιστή από το λειτουργικό σύστημα, πατήστε παρατεταμένα το κουμπί λειτουργίας για τουλάχιστον τέσσερα δευτερόλεπτα για να τον απενεργοποιήσετε. 6 Ένδειξη λειτουργίας Αυτή η ένδειξη είναι αναμμένη, όταν ο υπολογιστής είναι ενεργοποιημένος. 7 Υποδοχή μικροφώνου Χρησιμοποιείται για τη σύνδεση μικροφώνου στον υπολογιστή σας, όταν θέλετε να ηχογραφήσετε ήχο ή όταν αλληλεπιδράτε με τον υπολογιστή χρησιμοποιώντας λογισμικό αναγνώρισης ομιλίας. 8 Υποδοχή ακουστικών Χρησιμοποιείται για τη σύνδεση ακουστικών στον υπολογιστή σας. 9 Υποδοχή USB 3.1 Gen 2 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 2 σε μια υποδοχή USB 3.1 γενιάς 2 αντί σε μια υποδοχή USB 3.1 γενιάς 1 ή USB Υποδοχή USB 3.1 Gen 1 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 1 σε μια υποδοχή USB 3.1 γενιάς 2 ή USB 3.1 γενιάς 1 αντί σε μια υποδοχή USB Φωτισμένη κόκκινη κουκκίδα Αυτή η ένδειξη είναι αναμμένη, όταν ο υπολογιστής είναι ενεργοποιημένος. 12 Εσωτερικό ηχείο Χρησιμοποιείται για την ακρόαση ήχων από τον υπολογιστή χωρίς τη χρήση ακουστικών. 2 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

7 Πίσω πλευρά Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα. Σχήμα 2. Πίσω πλευρά 1 Υποδοχή μικροφώνου 2 Υποδοχή εξόδου VGA 3 Υποδοχές εξόδου DisplayPort 1.2 (2) 4 Υποδοχή USB 3.1 Gen 1 (2) 5 Υποδοχές USB 2.0 (2) 6 Υποδοχή πληκτρολογίου PS/2 7 Υποδοχή εξόδου ήχου 8 Υποδοχή εισόδου ήχου 9 Υποδοχή σειριακής σύνδεσης 10 Υποδοχή Ethernet 11 Υποδοχή ποντικιού PS/2 12 Υποδοχή κλειδαριάς ασφαλείας 13 Υποδοχή για λουκέτο 14 Περιοχή κάρτας PCI-Express 15 Υποδοχές έξυπνου κλιπ συρματόσχοινου (2) (προαιρετικές) 16 Υποδοχή καλωδίου ρεύματος 1 Υποδοχή μικροφώνου Χρησιμοποιείται για τη σύνδεση μικροφώνου στον υπολογιστή σας, όταν θέλετε να ηχογραφήσετε ήχο ή όταν αλληλεπιδράτε με τον υπολογιστή χρησιμοποιώντας λογισμικό αναγνώρισης ομιλίας. Κεφάλαιο 1. Επισκόπηση 3

8 2 Υποδοχή εξόδου VGA Χρησιμοποιείται για την αποστολή σημάτων εικόνας από τον υπολογιστή σε μια άλλη συσκευή εικόνας, π.χ. μια οθόνη. 3 Υποδοχή εξόδου DisplayPort 1.2 Χρησιμοποιούνται για την αποστολή σημάτων ήχου και εικόνας από τον υπολογιστή σε μια άλλη συσκευή ήχου ή εικόνας, π.χ. μια οθόνη υψηλών επιδόσεων. 4 Υποδοχή USB 3.1 Gen 1 Χρησιμοποιούνται για τη σύνδεση συσκευών συμβατών με USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.1 γενιάς 1 σε μια υποδοχή USB 3.1 γενιάς 2 ή USB 3.1 γενιάς 1 αντί σε μια υποδοχή USB Υποδοχή USB 2.0 Χρησιμοποιείται για τη σύνδεση μιας συσκευής που απαιτεί σύνδεση USB Υποδοχή πληκτρολογίου PS/2 Χρησιμοποιείται για τη σύνδεση ενός πληκτρολογίου που χρησιμοποιεί υποδοχή πληκτρολογίου Personal System/2 (PS/2). 7 Υποδοχή εξόδου ήχου Χρησιμοποιείται για την αποστολή ηχητικών σημάτων από τον υπολογιστή σε εξωτερικές συσκευές, π.χ. σε στερεοφωνικά ηχεία με ενσωματωμένο ενισχυτή, σε ακουστικά ή σε πληκτρολόγια πολυμέσων. Για να συνδέσετε ένα στερεοφωνικό σύστημα ή άλλη εξωτερική συσκευή εγγραφής, συνδέστε ένα καλώδιο μεταξύ της υποδοχής εισόδου ήχου της συσκευής και της υποδοχής εξόδου ήχου του υπολογιστή. Σημείωση: Εάν ο υπολογιστής σας διαθέτει και υποδοχή εξόδου ήχου και υποδοχή ακουστικών ή σετ ακουστικών, να χρησιμοποιείτε πάντα την υποδοχή ακουστικών ή σετ ακουστικών. Η υποδοχή ακουστικών δεν υποστηρίζει μικρόφωνα ακουστικών. 8 Υποδοχή εισόδου ήχου Χρησιμοποιείται για τη λήψη ηχητικών σημάτων από εξωτερική συσκευή ήχου, π.χ. από ένα στερεοφωνικό σύστημα. Για να συνδέσετε μια εξωτερική συσκευή ήχου, συνδέστε ένα καλώδιο μεταξύ της υποδοχής εξόδου ήχου της συσκευής και της υποδοχής εισόδου ήχου του υπολογιστή. 9 Σειριακή υποδοχή Χρησιμοποιείται για τη σύνδεση ενός εξωτερικού μόντεμ, ενός σειριακού εκτυπωτή ή άλλων συσκευών που χρησιμοποιούν σειριακή υποδοχή. 10 Υποδοχή Ethernet Χρησιμοποιείται για τη σύνδεση ενός καλωδίου Ethernet για πρόσβαση στο δίκτυο. 11 Υποδοχή ποντικιού PS/2 Χρησιμοποιείται για τη σύνδεση ενός ποντικιού, ενός trackball ή άλλης συσκευής κατάδειξης που χρησιμοποιεί υποδοχή PS/2. 4 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

9 12 Υποδοχή κλειδαριάς ασφάλειας Χρησιμοποιείται για την ασφάλιση μιας κλειδαριάς συρματόσχοινου τύπου Kensington. 13 Υποδοχή για λουκέτο Χρησιμοποιείται για την ασφάλιση ενός λουκέτου. 14 Περιοχή κάρτας PCI-Express Για να βελτιώσετε τη λειτουργική απόδοση του υπολογιστή, μπορείτε να συνδέσετε κάρτες PCI Express σε αυτήν την περιοχή. Ανάλογα με το μοντέλο υπολογιστή, οι υποδοχές σε αυτήν την περιοχή διαφέρουν. 15 Υποδοχές έξυπνου κλιπ συρματόσχοινου Χρησιμοποιείται για την ασφάλιση ενός έξυπνου κλιπ συρματόσχοινου. 16 Υποδοχή καλωδίου ρεύματος Χρησιμοποιείται για τη σύνδεση του καλωδίου ρεύματος στον υπολογιστή σας για παροχή ρεύματος. Πλακέτα συστήματος Σημείωση: Ανατρέξτε στην ενότητα «Μπροστινή όψη» ή «Πίσω πλευρά» για επιπλέον περιγραφές των εξαρτημάτων. Σχήμα 3. Πλακέτα συστήματος 1 Υποδοχή παροχής ρεύματος 4 ακίδων 2 Υποδοχή σύνδεσης ανεμιστήρα μικροεπεξεργαστή 3 Υποδοχή εσωτερικού ηχείου 4 Ένδειξη δραστηριότητας μονάδας αποθήκευσης Κεφάλαιο 1. Επισκόπηση 5

10 5 Υποδοχή πλακέτας κουμπιού λειτουργίας 6 Υποδοχές ρεύματος SATA (2) 7 Υποδοχή παροχής ρεύματος 10 ακίδων 8 Διακόπτης εκκαθάρισης CMOS /αποκατάστασης 9 Υποδοχές SATA 3.0 (3) 10 Υποδοχή βοηθητικού ανεμιστήρα 1 11 Υποδοχή φωτισμένης κόκκινης κουκκίδας 12 Υποδοχή σύνδεσης θερμικού αισθητήρα 13 Υποδοχή μονάδας SSD M.2 14 Μπροστινή υποδοχή USB 2.0 (υποδοχή μονάδας ανάγνωσης κάρτας) 15 Μπροστινή υποδοχή USB Υποδοχή παράλληλης σύνδεσης 17 Υποδοχή σειριακής σύνδεσης (COM2) 18 Βομβητής 19 Υποδοχές κάρτας PCI Express x1 (2) 20 Υποδοχή κάρτας γραφικών PCI Express x16 21 Υποδοχή ανεμιστήρα συστήματος 22 Υποδοχή μικροεπεξεργαστή 23 Υποδοχή μνήμης (DIMM1) 24 Υποδοχή μνήμης (DIMM2) 25 Υποδοχή μνήμης (DIMM3) 26 Υποδοχή μνήμης (DIMM4) 27 Μπαταρία σε σχήμα νομίσματος 28 PCH 29 Υποδοχή κάρτας Wi-Fi M.2 30 Υποδοχή διακόπτη παρουσίας καλύμματος (προστασία από μη εξουσιοδοτημένη πρόσβαση) Ετικέτα τύπου υπολογιστή και μοντέλου Η ετικέτα τύπου και μοντέλου υπολογιστή προσδιορίζει τον υπολογιστή. Όταν επικοινωνείτε με τη Lenovo για βοήθεια, οι πληροφορίες ετικέτας τύπου και μοντέλου υπολογιστή βοηθά τους τεχνικούς υποστήριξης να προσδιορίσουν τον υπολογιστή και να παρέχουν ταχύτερες υπηρεσίες. Η ετικέτα τύπου και μοντέλου υπολογιστή είναι κολλημένη επάνω στον υπολογιστή, όπως υποδεικνύεται. Σχήμα 4. Ετικέτα τύπου υπολογιστή και μοντέλου 6 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

11 Κεφάλαιο 2. Προδιαγραφές Τροφοδοτικό Τροφοδοτικό 180 Watt με αυτόματο εντοπισμό τάσης Τροφοδοτικό 210 Watt με αυτόματο εντοπισμό τάσης Μονάδες αποθήκευσης Μονάδα αποθήκευσης 3,5 ιντσών (προαιρετική) Μονάδα αποθήκευσης 2,5 ιντσών (προαιρετική) Μονάδα SSD M.2 (προαιρετική) Χαρακτηριστικά βίντεο Η ενσωματωμένη κάρτα γραφικών υποστηρίζει τα εξής: Υποδοχή εξόδου DisplayPort 1.2 Υποδοχή εξόδου VGA Η προαιρετική διακριτή κάρτα γραφικών παρέχει βελτιωμένη εμπειρία βίντεο και επιπλέον δυνατότητες. Χαρακτηριστικά ήχου Η ενσωματωμένη κάρτα ήχου υποστηρίζει τα εξής: Υποδοχή εισόδου ήχου Υποδοχή εξόδου ήχου Υποδοχή ακουστικών Εσωτερικό ηχείο (προαιρετικά) Υποδοχή μικροφώνου Η προαιρετική διακριτή κάρτα ήχου παρέχει βελτιωμένη εμπειρία ήχου και επιπλέον δυνατότητες. Υποδοχές εισόδου/εξόδου (I/O) Υποδοχές ήχου (γραμμής εισόδου ήχου, γραμμής εξόδου ήχου, ακουστικών και μικροφώνου) Υποδοχή μονάδας ανάγνωσης κάρτας (προαιρετική) Υποδοχές οθόνης (έξοδος DisplayPort 1.2 και έξοδος VGA) Υποδοχή Ethernet Υποδοχή πληκτρολογίου PS/2 Υποδοχή ποντικιού PS/2 Σειριακή υποδοχή Υποδοχές USB Θέσεις επέκτασης Μονάδα ανάγνωσης κάρτας (προαιρετική) Υποδοχές μνήμης Μονάδα οπτικού δίσκου Υποδοχή κάρτας PCI Express x1 Υποδοχή κάρτας γραφικών PCI Express x16 Copyright Lenovo

12 Θήκη μονάδας αποθήκευσης Δυνατότητες δικτύου Ethernet LAN Ασύρματο LAN (προαιρετική) Bluetooth (προαιρετική) Φυσικές διαστάσεις Πλάτος: 92,5 mm Ύψος: 343,5 mm Βάθος: 290,5 mm Βάρος (χωρίς τη συσκευασία) Με τον μέγιστο αρχικό εξοπλισμό: 6,0 kg 8 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

13 Κεφάλαιο 3. Κλείδωμα του υπολογιστή Ασφάλιση του καλύμματος του υπολογιστή Το κλείδωμα του υπολογιστή βοηθά στην αποτροπή της πρόσβασης στο εσωτερικό του υπολογιστή σας. Ο υπολογιστής σας διαθέτει μια υποδοχή για λουκέτο έτσι ώστε να μην είναι δυνατή η αφαίρεση του καλύμματος του υπολογιστή όταν είναι κλειδωμένος με το λουκέτο. Σχήμα 5. Ασφάλιση του καλύμματος του υπολογιστή Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Μπορείτε να χρησιμοποιήσετε μια κλειδαριά συρματόσχοινου τύπου Kensington για να ασφαλίσετε τον υπολογιστή σας σε ένα γραφείο, τραπέζι ή άλλο βαρύ έπιπλο. Η κλειδαριά συρματόσχοινου συνδέεται στην υποδοχή της κλειδαριάς ασφαλείας στο πίσω μέρος του υπολογιστή σας. Ανάλογα με τον επιλεγμένο τύπο, ο χειρισμός της κλειδαριάς συρματόσχοινου μπορεί να πραγματοποιηθεί με ένα κλειδί ή με συνδυασμό. Με την κλειδαριά συρματόσχοινου κλειδώνονται επίσης τα κουμπιά που χρησιμοποιούνται για το άνοιγμα του καλύμματος του υπολογιστή. Πρόκειται για τον ίδιο τύπο κλειδαριάς που χρησιμοποιείται για την ασφάλιση φορητών υπολογιστών. Μπορείτε να παραγγείλετε μια κλειδαριά συρματόσχοινου απευθείας από τη Lenovo αναζητώντας τη λέξη Kensington στη διεύθυνση: Copyright Lenovo

14 Σχήμα 6. Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington Σύνδεση ενός έξυπνου κλιπ συρματόσχοινου Μπορείτε να χρησιμοποιήσετε ένα έξυπνο κλιπ συρματόσχοινου για να ασφαλίσετε συσκευές, όπως το πληκτρολόγιο και το ποντίκι, ασφαλίζοντας τα συρματόσχοινα των συσκευών στον υπολογιστή. Το έξυπνο κλιπ συρματόσχοινου συνδέεται στις υποδοχές της κλειδαριάς συρματόσχοινου στο πίσω μέρος του υπολογιστή. Για να εγκαταστήσετε ένα έξυπνο κλιπ συρματόσχοινου, κάντε τα εξής: 1. Εισαγάγετε το κλιπ 1 στην υποδοχή της κλειδαριάς συρματόσχοινου Τραβήξτε τα συρματόσχοινα που θέλετε να ασφαλίσετε μέσα από τις εγκοπές του έξυπνου κλιπ συρματόσχοινου. 3. Σπρώξτε το κλιπ 2 μέσα στην υποδοχή της κλειδαριάς συρματόσχοινου 3 μέχρι να κλειδώσει στη θέση του. Σχήμα 7. Σύνδεση ενός έξυπνου κλιπ συρματόσχοινου 10 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

15 Κεφάλαιο 4. Αντικατάσταση υλικού Σε αυτό το κεφάλαιο παρέχονται οδηγίες σχετικά με την αντικατάσταση υλικού του υπολογιστή σας. Πριν από την αντικατάσταση υλικού Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε αυτή την ενότητα και τον Οδηγός σημαντικών πληροφοριών για το προϊόν. Σημειώσεις πριν από την αντικατάσταση υλικού Χρησιμοποιήστε μόνο εξαρτήματα υπολογιστών που παρέχονται από τη Lenovo. Για να εγκαταστήσετε ή να αντικαταστήσετε μια προαιρετική συσκευή, ακολουθήστε τις κατάλληλες οδηγίες που περιγράφονται σε αυτό το εγχειρίδιο, καθώς και τις οδηγίες που παρέχονται με την προαιρετική συσκευή. Στις περισσότερες περιοχές του κόσμου, η Lenovo απαιτεί την επιστροφή των ελαττωματικών μονάδων CRU. Σχετικές πληροφορίες θα λάβετε μαζί με τη μονάδα CRU ή λίγες μέρες μετά την παραλαβή της μονάδας CRU. Σημειώσεις για τον χειρισμό συσκευών ευαίσθητων στον στατικό ηλεκτρισμό Μην ανοίξετε τη συσκευασία προστασίας από στατικό ηλεκτρισμό η οποία περιέχει το νέο εξάρτημα μέχρι να αφαιρέσετε το ελαττωματικό εξάρτημα και να είστε έτοιμοι να εγκαταστήσετε το νέο εξάρτημα. Ο στατικός ηλεκτρισμός, παρότι είναι ακίνδυνος για τους ανθρώπους, μπορεί να προκαλέσει σοβαρές βλάβες στα λειτουργικά μέρη και τις προαιρετικές συσκευές του υπολογιστή. Όταν μεταχειρίζεστε προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή, να λαμβάνετε τις ακόλουθες προφυλάξεις για να αποφύγετε την πρόκληση ζημιάς από στατικό ηλεκτρισμό: Περιορίστε τις κινήσεις σας. Οι κινήσεις μπορούν να προκαλέσουν τη συσσώρευση στατικού ηλεκτρισμού γύρω σας. Να χειρίζεστε πάντα με προσοχή τα προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή. Να πιάνετε τις κάρτες PCI/PCIe, τις μονάδες μνήμης, τις πλακέτες συστήματος και τους μικροεπεξεργαστές από τις άκρες. Ποτέ μην αγγίζετε εκτεθειμένα κυκλώματα. Μην αφήνετε άλλους να αγγίζουν τα προαιρετικά εξαρτήματα και άλλα λειτουργικά μέρη. Αγγίξτε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε ένα μεταλλικό κάλυμμα θύρας ή σε άλλη άβαφη μεταλλική επιφάνεια του υπολογιστή για τουλάχιστον δύο δευτερόλεπτα. Με τον τρόπο αυτό μειώνεται ο στατικός ηλεκτρισμός από τη συσκευασία και το σώμα σας πριν από την εγκατάσταση ή την αντικατάσταση ενός νέου εξαρτήματος. Αν είναι δυνατό, αφαιρέστε το νέο εξάρτημα από τη συσκευασία προστασίας από στατικό ηλεκτρισμό και εγκαταστήστε το αμέσως στον υπολογιστή χωρίς να το ακουμπήσετε πουθενά. Αν αυτό δεν είναι δυνατό, τοποθετήστε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε μια λεία, επίπεδη επιφάνεια και τοποθετήστε το εξάρτημα πάνω στη συσκευασία. Μην τοποθετήσετε το εξάρτημα επάνω στο κάλυμμα του υπολογιστή ή σε άλλη μεταλλική επιφάνεια. Παρουσίαση των μονάδων FRU (συμπεριλαμβανομένων των μονάδων CRU) Οι μονάδες αντικαθιστώμενες στις εγκαταστάσεις του πελάτη (FRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από εξειδικευμένο τεχνικό. Στις μονάδες FRU Copyright Lenovo

16 περιλαμβάνονται όλες οι μονάδες CRU. Για λεπτομερείς πληροφορίες σχετικά με τις μονάδες FRU, όπως οι κωδικοί των μονάδων FRU και τα υποστηριζόμενα μοντέλα υπολογιστή, μεταβείτε στον δικτυακό τόπο: Οι μονάδες αντικαθιστώμενες από τον πελάτη (Customer Replaceable Units - μονάδες CRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από τον χρήστη. Μονάδες CRU αυτοεξυπηρέτησης: Μπορείτε εύκολα να εγκαταστήσετε μονάδες CRU αυτοεξυπηρέτησης. Αυτές οι μονάδες CRU ενδέχεται να είναι αυτόνομες, να ασφαλίζονται με λαβή ή να ασφαλίζονται με όχι περισσότερες από δύο βίδες. Παραδείγματα μονάδων CRU αυτοεξυπηρέτησης είναι το πληκτρολόγιο, το ποντίκι και οποιαδήποτε άλλη συσκευή USB. Είστε υπεύθυνοι για την αντικατάσταση όλων των μονάδων CRU αυτοεξυπηρέτησης. Μονάδες CRU προαιρετικής εξυπηρέτησης: Για τον χειρισμό των μονάδων CRU προαιρετικής εξυπηρέτησης απαιτούνται κάποιες τεχνικές δεξιότητες και απλά εργαλεία (όπως κατσαβίδι). Αυτές οι μονάδες CRU είναι μεμονωμένα εξαρτήματα στο εσωτερικό του υπολογιστή. Συνήθως προστατεύονται με ένα κάλυμμα πρόσβασης που ασφαλίζει με περισσότερες από δύο βίδες. Για να αποκτήσετε πρόσβαση στη συγκεκριμένη μονάδα CRU απαιτείται αφαίρεση των βιδών και του πλαισίου. Οι μονάδες CRU προαιρετικής εξυπηρέτησης μπορούν να αφαιρεθούν και να εγκατασταθούν από τους χρήστες ή, στη διάρκεια της περιόδου εγγύησης, από έναν τεχνικό σέρβις της Lenovo. Πριν από την αντικατάσταση μονάδων FRU Πριν από την αντικατάσταση οποιασδήποτε μονάδας FRU, διαβάστε τα εξής: Μόνο πιστοποιημένο και καταρτισμένο προσωπικό μπορεί να επισκευάσει τον υπολογιστή. Πριν από την αντικατάσταση μιας μονάδας FRU, διαβάστε ολόκληρη την ενότητα για την αντικατάσταση του εξαρτήματος. Να είστε εξαιρετικά προσεκτικοί στη διάρκεια των εργασιών εγγραφής όπως αντιγραφή, αποθήκευση ή διαμόρφωση. Ενδέχεται να έχει αλλάξει η σειρά των μονάδων του υπολογιστή όπου εκτελείτε εργασίες σέρβις. Αν επιλέξετε εσφαλμένη μονάδα, ενδέχεται να γίνει αντικατάσταση δεδομένων ή προγραμμάτων. Αντικαταστήστε τη μονάδα FRU με μια άλλη μονάδα FRU του κατάλληλου μοντέλου. Κατά την αντικατάσταση μιας μονάδας FRU, βεβαιωθείτε ότι το μοντέλο του μηχανήματος και ο κωδικός εξαρτήματος FRU είναι σωστά. Μια μονάδα FRU δεν θα πρέπει να αντικαθίσταται λόγω μεμονωμένου σφάλματος που δεν μπορεί να αναπαραχθεί. Μεμονωμένα σφάλματα ενδέχεται να παρουσιαστούν για διαφόρους λόγους που δεν σχετίζονται με κάποιο ελάττωμα υλικού, όπως κοσμική ακτινοβολία, ηλεκτροστατική εκκένωση ή σφάλματα λογισμικού. Αντικαταστήστε μια μονάδα FRU μόνο αν παρουσιαστεί πρόβλημα. Αν υποπτεύεστε ότι μια μονάδα FRU είναι ελαττωματική, εκκαθαρίστε το αρχείο καταγραφής σφαλμάτων και εκτελέστε ξανά τον έλεγχο. Αν δεν παρουσιαστεί ξανά το σφάλμα, μην αντικαταστήσετε τη μονάδα FRU. Αντικαταστήστε μόνο μια ελαττωματική μονάδα FRU. Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Σημειώσεις: Μερικά από τα ακόλουθα εξαρτήματα είναι προαιρετικά. Για να αντικαταστήσετε ένα εξάρτημα που δεν περιλαμβάνεται στη λίστα παρακάτω, απευθυνθείτε σε έναν τεχνικό σέρβις της Lenovo. Για μια λίστα με τους αριθμούς τηλεφώνων του τμήματος Υποστήριξης της Lenovo, μεταβείτε στον δικτυακό τόπο: 12 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

17 Σχήμα 8. Εντοπισμός των μονάδων FRU (συμπεριλαμβάνονται οι μονάδες CRU) Μονάδες CRU αυτοεξυπηρέτησης Μονάδες CRU προαιρετικής εξυπηρέτησης Μονάδες μη CRU 1 Κάλυμμα υπολογιστή 4 Κάρτα Wi-Fi 2 Αεραγωγός μονάδας ψύκτρας και ανεμιστήρα 6 Μπαταρία σε σχήμα νομίσματος 5 Θωράκιση κάρτας Wi-Fi 3 Μονάδα ψύκτρας και ανεμιστήρα 8 Μονάδα μνήμης 34 Μονάδα τροφοδοτικού 7 Μικροεπεξεργαστής 10 Μονάδα SSD M.2 9 Πλακέτα συστήματος 11 Πλαίσιο μονάδας SSD M.2 14 Μονάδα ανάγνωσης κάρτας 12 Πλαίσιο στήριξης δευτερεύουσας μονάδας αποθήκευσης 15 Πλακέτα κουμπιού λειτουργίας Κεφάλαιο 4. Αντικατάσταση υλικού 13

18 Μονάδες CRU αυτοεξυπηρέτησης 13 Δευτερεύουσα μονάδα αποθήκευσης (μονάδα αποθήκευσης 2,5 ιντσών) 18 Πλαίσιο στήριξης μονάδας οπτικού δίσκου Μονάδες CRU προαιρετικής εξυπηρέτησης Μονάδες μη CRU 16 Μπροστινό πλαίσιο I/O 17 Καλώδιο μονάδας οπτικού δίσκου 19 Μονάδα οπτικού δίσκου 28 Καλώδιο μονάδας αποθήκευσης 20 Πρόσοψη 29 Φωτισμένη κόκκινη κουκκίδα 21 Προστατευτικό σκόνης 30 Θερμικός αισθητήρας 22 Πληκτρολόγιο 31 Εσωτερικό ηχείο 23 Ποντίκι 33 Περίβλημα 24 Καλώδιο ρεύματος 35 Κεραίες Wi-Fi (2) 25 Κύρια μονάδα αποθήκευσης (μονάδα αποθήκευσης 2,5 ή 3,5 ιντσών) 36 Διακόπτης παρουσίας καλύμματος (προστασία από μη εξουσιοδοτημένη πρόσβαση) 26 Πλαίσιο στήριξης κύριας μονάδας αποθήκευσης 27 Μετατροπέας χώρου αποθήκευσης 32 Κατακόρυφη βάση 37 Κάρτα PCI Express Αντικατάσταση εξωτερικών προαιρετικών συσκευών Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 3. Αντικαταστήστε τις προαιρετικές εξωτερικές συσκευές. Κατακόρυφη βάση 14 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

19 Σχήμα 9. Αφαίρεση της κατακόρυφης βάσης Σχήμα 10. Συναρμολόγηση της κατακόρυφης βάσης Κεφάλαιο 4. Αντικατάσταση υλικού 15

20 Σχήμα 11. Εγκατάσταση της κατακόρυφης βάσης Προστατευτικό σκόνης Σχήμα 12. Αφαίρεση του προστατευτικού σκόνης 16 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

21 Σχήμα 13. Εγκατάσταση του προστατευτικού σκόνης 4. Συνδέστε ξανά τα εξωτερικά καλώδια και τα καλώδια ρεύματος στις αντίστοιχες υποδοχές στον υπολογιστή. Αφαίρεση του καλύμματος του υπολογιστή Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Προφύλαξη: Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή. 2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια από τον υπολογιστή. 3. Ξεκλειδώστε τη συσκευή κλειδώματος που ασφαλίζει το κάλυμμα του υπολογιστή. 4. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Κεφάλαιο 4. Αντικατάσταση υλικού 17

22 Σχήμα 14. Αφαίρεση του καλύμματος του υπολογιστή 6. Ολοκληρώστε την αντικατάσταση. Ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της μπροστινής στεφάνης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Τοποθετήστε ξανά την πρόσοψη. 18 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

23 Σχήμα 15. Αφαίρεση της πρόσοψης Σχήμα 16. Εγκατάσταση της πρόσοψης 4. Ολοκληρώστε την αντικατάσταση. Ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Κεφάλαιο 4. Αντικατάσταση υλικού 19

24 Αντικατάσταση της μονάδας οπτικού δίσκου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος από τη μονάδα οπτικού δίσκου. 5. Αντικαταστήστε τη μονάδα οπτικού δίσκου. Σχήμα 17. Αφαίρεση της μονάδας οπτικού δίσκου 20 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

25 Σχήμα 18. Αφαίρεση του πλαισίου στήριξης της μονάδας οπτικού δίσκου. Σχήμα 19. Εγκατάσταση του πλαισίου της μονάδας οπτικού δίσκου Σχήμα 20. Εγκατάσταση της μονάδας οπτικού δίσκου 6. Συνδέστε το καλώδιο σήματος και το καλώδιο παροχής ρεύματος στη νέα μονάδα οπτικού δίσκου. Κεφάλαιο 4. Αντικατάσταση υλικού 21

26 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Σπρώξτε το τμήμα τοποθέτησης μονάδων προς τα πάνω και προς τα κάτω. Σχήμα 21. Περιστροφή του τμήματος τοποθέτησης μονάδων προς τα επάνω 22 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

27 Σχήμα 22. Σπρώξιμο του τμήματος τοποθέτησης μονάδων προς τα κάτω 5. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της μονάδας αποθήκευσης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος από τη μονάδα αποθήκευσης. 6. Αντικαταστήστε τη μονάδα αποθήκευσης. Κύρια μονάδα αποθήκευσης 2,5 ή 3,5 ιντσών Κεφάλαιο 4. Αντικατάσταση υλικού 23

28 Σχήμα 23. Αφαίρεση της βάσης της κύριας μονάδας αποθήκευσης Σχήμα 24. Αφαίρεση της κύριας μονάδας αποθήκευσης 3,5 ιντσών ή του μετατροπέα χώρου αποθήκευσης 24 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

29 Σημείωση: Εάν πρόκειται να αντικαταστήσετε την κύρια μονάδα αποθήκευσης 3,5 ιντσών, παραλείψτε αυτό το βήμα. Σχήμα 25. Αφαίρεση της κύριας μονάδας αποθήκευσης 2,5 ιντσών από το μετατροπέα χώρου αποθήκευσης Σημείωση: Εάν πρόκειται να αντικαταστήσετε την κύρια μονάδα αποθήκευσης 3,5 ιντσών, παραλείψτε αυτό το βήμα. Σχήμα 26. Εγκατάσταση της κύριας μονάδας αποθήκευσης 2,5 ιντσών στο μετατροπέα χώρου αποθήκευσης Κεφάλαιο 4. Αντικατάσταση υλικού 25

30 Σχήμα 27. Εγκατάσταση της κύριας μονάδας αποθήκευσης 3,5 ιντσών ή του μετατροπέα χώρου αποθήκευσης Σχήμα 28. Εγκατάσταση της βάσης της κύριας μονάδας αποθήκευσης Δευτερεύουσα μονάδα αποθήκευσης 2,5 ιντσών 26 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

31 Σχήμα 29. Αφαίρεση της εξωτερικής βάσης της δευτερεύουσας μονάδας αποθήκευσης 2,5 ιντσών Σχήμα 30. Αφαίρεση της εσωτερικής βάσης της δευτερεύουσας μονάδας αποθήκευσης 2,5 ιντσών Σχήμα 31. Αφαίρεση της δευτερεύουσας μονάδας αποθήκευσης 2,5 ιντσών Κεφάλαιο 4. Αντικατάσταση υλικού 27

32 Σχήμα 32. Εγκατάσταση της δευτερεύουσας μονάδας αποθήκευσης 2,5 ιντσών Σχήμα 33. Εγκατάσταση της εσωτερικής βάσης της δευτερεύουσας μονάδας αποθήκευσης 2,5 ιντσών 28 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

33 Σχήμα 34. Εγκατάσταση της εξωτερικής βάσης της δευτερεύουσας μονάδας αποθήκευσης 2,5 ιντσών 7. Συνδέστε το καλώδιο σήματος και το καλώδιο ρεύματος στη νέα μονάδα αποθήκευσης. 8. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της πλακέτας κουμπιού λειτουργίας και της μονάδας ανάγνωσης κάρτας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε το καλώδιο της πλακέτας του κουμπιού λειτουργίας και το καλώδιο της μονάδας ανάγνωσης κάρτας από την πλακέτα συστήματος. 5. Αντικαταστήστε την πλακέτα του κουμπιού λειτουργίας και τη μονάδα ανάγνωσης κάρτας. Κεφάλαιο 4. Αντικατάσταση υλικού 29

34 Σχήμα 35. Αφαίρεση του μπροστινού πλαισίου I/O Σχήμα 36. Αφαίρεση της πλακέτας κουμπιού λειτουργίας Σχήμα 37. Αφαίρεση του πλαισίου της μονάδας ανάγνωσης κάρτας 30 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

35 Σχήμα 38. Αφαίρεση της μονάδας ανάγνωσης κάρτας Σχήμα 39. Εγκατάσταση της μονάδας ανάγνωσης κάρτας Κεφάλαιο 4. Αντικατάσταση υλικού 31

36 Σχήμα 40. Εγκατάσταση του πλαισίου της μονάδας ανάγνωσης κάρτας Σχήμα 41. Εγκατάσταση της πλακέτας κουμπιού λειτουργίας 32 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

37 Σχήμα 42. Εγκατάσταση του μπροστινού πλαισίου I/O 6. Συνδέστε το καλώδιο της καινούριας πλακέτας του κουμπιού λειτουργίας και το καλώδιο της καινούριας μονάδας ανάγνωσης κάρτας στην πλακέτα συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της φωτισμένης κόκκινης κουκκίδας Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο της φωτισμένης κόκκινης κουκκίδας από την πλακέτα συστήματος. 6. Αντικαταστήστε τη φωτισμένη κόκκινη κουκκίδα. Κεφάλαιο 4. Αντικατάσταση υλικού 33

38 Σχήμα 43. Αφαίρεση του καλύμματος της φωτισμένης κόκκινης κουκκίδας Σχήμα 44. Αφαίρεση της φωτισμένης κόκκινης κουκκίδας Σχήμα 45. Εγκατάσταση της φωτισμένης κόκκινης κουκκίδας 34 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

39 Σχήμα 46. Εγκατάσταση του καλύμματος της φωτισμένης κόκκινης κουκκίδας 7. Συνδέστε το καλώδιο της νέας φωτισμένης κόκκινης κουκκίδας στην πλακέτα συστήματος. 8. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση του εσωτερικού ηχείου Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε το καλώδιο του εσωτερικού ηχείου από την πλακέτα συστήματος. 5. Αντικαταστήστε το εσωτερικό ηχείο. Κεφάλαιο 4. Αντικατάσταση υλικού 35

40 Σχήμα 47. Πίεση της γλωττίδας Σχήμα 48. Περιστροφή του τμήματος τοποθέτησης μονάδων προς τα επάνω 36 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

41 Σχήμα 49. Αφαίρεση του εσωτερικού ηχείου Σχήμα 50. Εγκατάσταση του εσωτερικού ηχείου Κεφάλαιο 4. Αντικατάσταση υλικού 37

42 Σχήμα 51. Σπρώξιμο του τμήματος τοποθέτησης μονάδων προς τα κάτω 6. Συνδέστε το καλώδιο του νέου εσωτερικού ηχείου στην πλακέτα του συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση του θερμικού αισθητήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε το καλώδιο του θερμικού αισθητήρα από την πλακέτα συστήματος. 5. Αντικαταστήστε τον θερμικό αισθητήρα. 38 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

43 Σχήμα 52. Πίεση της γλωττίδας Σχήμα 53. Περιστροφή του τμήματος τοποθέτησης μονάδων προς τα επάνω Κεφάλαιο 4. Αντικατάσταση υλικού 39

44 Σχήμα 54. Αφαίρεση του θερμικού αισθητήρα Σχήμα 55. Εγκατάσταση του θερμικού αισθητήρα 40 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

45 Σχήμα 56. Σπρώξιμο του τμήματος τοποθέτησης μονάδων προς τα κάτω 6. Συνδέστε το καλώδιο του νέου θερμικού αισθητήρα στην πλακέτα συστήματος. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της κάρτας Wi-Fi Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε την κάρτα Wi-Fi. Σχήμα 57. Αφαίρεση της θωράκισης της κάρτας Wi-Fi Κεφάλαιο 4. Αντικατάσταση υλικού 41

46 Σχήμα 58. Αποσύνδεση των καλωδίων των κεραιών Wi-Fi Σχήμα 59. Αφαίρεση της κάρτας Wi-Fi. Σχήμα 60. Εγκατάσταση της κάρτας Wi-Fi Σχήμα 61. Σύνδεση των καλωδίων των κεραιών Wi-Fi 42 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

47 Σχήμα 62. Εγκατάσταση της θωράκισης της κάρτας Wi-Fi 6. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση των κεραιών Wi-Fi Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αποσυνδέστε τα καλώδια της κεραίας Wi-Fi από την κάρτα Wi-Fi. Ανατρέξτε στην ενότητα «Αντικατάσταση της κάρτας Wi-Fi» στη σελίδα Αντικαταστήστε τις κεραίες Wi-Fi. Μπροστινή κεραία Wi-Fi Κεφάλαιο 4. Αντικατάσταση υλικού 43

48 Σχήμα 63. Αφαίρεση της μπροστινής κεραίας Wi-Fi Σχήμα 64. Εγκατάσταση της μπροστινής κεραίας Wi-Fi Πίσω κεραία Wi-Fi 44 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

49 Σχήμα 65. Αφαίρεση της πίσω κεραίας Wi-Fi Σχήμα 66. Εγκατάσταση της πίσω κεραίας Wi-Fi 6. Συνδέστε τα καλώδια της νέας κεραίας Wi-Fi στην κάρτας Wi-Fi. 7. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της μονάδας SSD M.2 Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα 22. Κεφάλαιο 4. Αντικατάσταση υλικού 45

50 5. Ανάλογα με το μοντέλο υπολογιστή, ανατρέξτε σε ένα από τα ακόλουθα, για να αντικαταστήσετε τη μονάδα SSD M.2. Τύπος 1 Σχήμα 67. Αφαίρεση του ελάσματος στερέωσης, τραβώντας προς τα έξω Σχήμα 68. Αφαίρεση της μονάδας SSD M.2 Σχήμα 69. Εγκατάσταση της μονάδας SSD M.2 46 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

51 Σχήμα 70. Τοποθέτηση του ελάσματος στερέωσης Τύπος 2 Σχήμα 71. Αφαίρεση του ελάσματος στερέωσης, τραβώντας προς τα έξω Σχήμα 72. Αφαίρεση της μονάδας SSD M.2 Κεφάλαιο 4. Αντικατάσταση υλικού 47

52 Σχήμα 73. Εγκατάσταση της μονάδας SSD M.2 Σχήμα 74. Τοποθέτηση του ελάσματος στερέωσης 6. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση του πλαισίου στήριξης της μονάδας SSD M.2 Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε τη μονάδα SSD M.2. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας SSD M.2» στη σελίδα Αντικαταστήστε το πλαίσιο στήριξης της μονάδας SSD M M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

53 Σχήμα 75. Αφαίρεση του πλαισίου της μονάδας SSD M.2 Σχήμα 76. Εγκατάσταση του πλαισίου της μονάδας SSD M.2 7. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της μπαταρίας σε σχήμα νομίσματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Σημείωση: Για να απορρίψετε την μπαταρία σε σχήμα νομίσματος, ανατρέξτε στην ενότητα «Ειδοποίηση σχετικά με την μπαταρία λιθίου σε σχήμα νομίσματος» στον Οδηγό ασφάλειας και εγγύησης. Ένα ειδικό τμήμα της μνήμης του υπολογιστή σας διατηρεί την ημερομηνία, την ώρα και τις ρυθμίσεις των ενσωματωμένων συσκευών, π.χ. την αντιστοιχία των παράλληλων υποδοχών (ρυθμίσεις παραμέτρων). Μια μπαταρία σε σχήμα νομίσματος διατηρεί αυτές τις πληροφορίες ενεργές όταν απενεργοποιείτε τον υπολογιστή σας. Κεφάλαιο 4. Αντικατάσταση υλικού 49

54 Η μπαταρία σε σχήμα νομίσματος συνήθως δεν χρειάζεται φόρτιση ή συντήρηση κατά τη διάρκεια της ζωής της. Ωστόσο, καμία μπαταρία σε σχήμα νομίσματος δεν κρατάει για πάντα. Αν η μπαταρία σε σχήμα νομίσματος αποφορτιστεί, η ημερομηνία, η ώρα και οι πληροφορίες ρύθμισης παραμέτρων (συμπεριλαμβανομένων των κωδικών πρόσβασης) θα χαθούν. Στην περίπτωση αυτή εμφανίζεται ένα μήνυμα σφάλματος όταν ανάψετε τον υπολογιστή. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε την μπαταρία σε σχήμα νομίσματος. Σχήμα 77. Απασφάλιση του κλιπ Σχήμα 78. Αφαίρεση της μπαταρίας σε σχήμα νομίσματος 50 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

55 Σχήμα 79. Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος Σχήμα 80. Ασφάλιση της μπαταρίας σε σχήμα νομίσματος με την ασφάλεια 6. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση μονάδας μνήμης Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Ακολουθήστε τη σειρά εγκατάστασης για τις μονάδες μνήμης που υποδεικνύεται στην ακόλουθη εικόνα. Κεφάλαιο 4. Αντικατάσταση υλικού 51

56 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε μια μονάδα μνήμης. Σχήμα 81. Αφαίρεση μονάδας μνήμης 52 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

57 Σχήμα 82. Εγκατάσταση μονάδας μνήμης 6. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Προφύλαξη: Η θερμοκρασία της ψύκτρας και του μικροεπεξεργαστή μπορεί να είναι πολύ υψηλή. Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε το καλώδιο του ανεμιστήρα του μικροεπεξεργαστή από την πλακέτα συστήματος. 6. Αντικαταστήστε τη μονάδα ψύκτρας και ανεμιστήρα. Κεφάλαιο 4. Αντικατάσταση υλικού 53

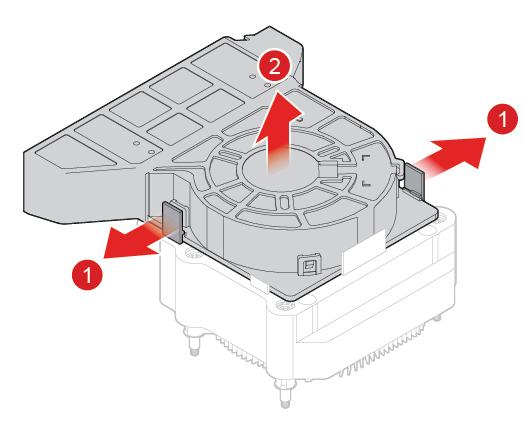

58 Σχήμα 83. Αφαίρεση αεραγωγού μονάδας ψύκτρας και ανεμιστήρα Σχήμα 84. Αφαίρεση της μονάδας ψύκτρας και ανεμιστήρα 54 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

59 Σχήμα 85. Εγκατάσταση της μονάδας ψύκτρας και ανεμιστήρα Σχήμα 86. Τοποθέτηση του αεραγωγού της ψύκτρας και του ανεμιστήρα. 7. Συνδέστε το καινούριο καλώδιο ανεμιστήρα του μικροεπεξεργαστή στην πλακέτα συστήματος. 8. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση του μικροεπεξεργαστή Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Κεφάλαιο 4. Αντικατάσταση υλικού 55

60 Προφύλαξη: Η θερμοκρασία της ψύκτρας και του μικροεπεξεργαστή μπορεί να είναι πολύ υψηλή. Πριν ανοίξετε το κάλυμμα του υπολογιστή, απενεργοποιήστε τον και περιμένετε μερικά λεπτά μέχρι να μειωθεί η θερμοκρασία του. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε τη μονάδα ψύκτρας και ανεμιστήρα. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα» στη σελίδα Σημειώστε τη δρομολόγηση και τις συνδέσεις των καλωδίων και, στη συνέχεια, αποσυνδέστε όλα τα καλώδια από την πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα Αντικαταστήστε το μικροεπεξεργαστή. Σημειώσεις: Ο μικροεπεξεργαστής και η υποδοχή που απεικονίζονται εδώ μπορεί να έχουν διαφορετική εμφάνιση από το μικροεπεξεργαστή και την υποδοχή στο δικό σας υπολογιστή. Αγγίξτε μόνο τις άκρες του μικροεπεξεργαστή. Μην αγγίξετε τις χρυσές επαφές που βρίσκονται στο κάτω μέρος. Προσέξτε να μην πέσει κάποιο αντικείμενο ή υλικό μέσα στην υποδοχή του μικροεπεξεργαστή. Πρέπει να διατηρήσετε τις ακίδες στην υποδοχή όσο το δυνατόν πιο καθαρές. Σχήμα 87. Απελευθέρωση της λαβής 56 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

61 Σχήμα 88. Αφαίρεση του μικροεπεξεργαστή Σχήμα 89. Εγκατάσταση του μικροεπεξεργαστή Κεφάλαιο 4. Αντικατάσταση υλικού 57

62 Σχήμα 90. Ασφάλιση του ελάσματος συγκράτησης με τη λαβή 8. Δρομολογήστε όλα τα καλώδια που αποσυνδέσατε από την πλακέτα συστήματος και, στη συνέχεια, επανασυνδέστε τα στην πλακέτα συστήματος. 9. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση κάρτας PCI Express Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αντικαταστήστε μια κάρτα PCI Express. 58 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

63 Σημείωση: Εάν η κάρτα ασφαλίζεται στη θέση της με μια ασφάλεια συγκράτησης, πιέστε την ασφάλεια όπως υποδεικνύεται για να την απελευθερώσετε. Στη συνέχεια, αφαιρέστε προσεκτικά την κάρτα από την υποδοχή. Σχήμα 91. Αφαίρεση μιας κάρτας PCI Express Σχήμα 92. Εγκατάσταση μιας κάρτας PCI Express 6. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Κεφάλαιο 4. Αντικατάσταση υλικού 59

64 Αντικατάσταση του διακόπτη παρουσίας καλύμματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αποσυνδέστε το καλώδιο διακόπτη παρουσίας καλύμματος από την πλακέτα συστήματος. 4. Αντικαταστήστε τον διακόπτη παρουσίας καλύμματος. Σχήμα 93. Αφαίρεση του διακόπτη παρουσίας καλύμματος 60 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

65 Σχήμα 94. Εγκατάσταση του διακόπτη παρουσίας καλύμματος 5. Συνδέστε το καλώδιο του καινούριου διακόπτη παρουσίας καλύμματος στην πλακέτα συστήματος. 6. Επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της μονάδας τροφοδοτικού Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. Αν και δεν υπάρχουν κινούμενα μέρη στον υπολογιστή αφού αποσυνδεθεί το καλώδιο ρεύματος, θα πρέπει να λάβετε υπόψη σας τις παρακάτω προειδοποιήσεις για την ασφάλειά σας, καθώς και για την πιστοποίηση σύμφωνα με το πρότυπο UL (Underwriters Laboratories). Προφύλαξη: Επικίνδυνα κινητά μέρη. Μην πλησιάζετε τα δάχτυλά σας και άλλα μέρη του σώματος. Προφύλαξη: Ποτέ μην αφαιρείτε το κάλυμμα ενός τροφοδοτικού ή οποιουδήποτε εξαρτήματος στο οποίο υπάρχει η ακόλουθη ετικέτα. Κεφάλαιο 4. Αντικατάσταση υλικού 61

66 Στο εσωτερικό οποιασδήποτε συσκευής στην οποία είναι επικολλημένη αυτή η ετικέτα υπάρχουν επικίνδυνα επίπεδα ηλεκτρικής τάσης, ρεύματος και ενέργειας. Δεν υπάρχουν στο εσωτερικό αυτών των συσκευών εξαρτήματα των οποίων μπορεί να γίνει συντήρηση. Αν υποψιάζεστε ότι υπάρχει πρόβλημα με κάποιο από αυτά τα εξαρτήματα, επικοινωνήστε με έναν ειδικευμένο τεχνικό. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αποσυνδέστε τα καλώδια της μονάδας τροφοδοτικού από την πλακέτα συστήματος. 6. Αντικαταστήστε τη μονάδα τροφοδοτικού. Σχήμα 95. Αφαίρεση της μονάδας τροφοδοτικού 62 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

67 Σχήμα 96. Τοποθέτηση της μονάδας τροφοδοτικού 7. Συνδέστε τα καλώδια της νέας μονάδας τροφοδοτικού στην πλακέτα συστήματος. 8. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Αντικατάσταση της πλακέτας συστήματος Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο Οδηγός σημαντικών πληροφοριών για το προϊόν. 1. Αφαιρέστε τις προαιρετικές εξωτερικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Αφαιρέστε το κάλυμμα του υπολογιστή. Ανατρέξτε στην ενότητα «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα Αφαιρέστε την πρόσοψη του υπολογιστή. Ανατρέξτε στην ενότητα «Αντικατάσταση της μπροστινής στεφάνης» στη σελίδα Αφαιρέστε το μπροστινό πλαίσιο I/O. Ανατρέξτε στην ενότητα «Αντικατάσταση της πλακέτας κουμπιού λειτουργίας και της μονάδας ανάγνωσης κάρτας» στη σελίδα Τραβήξτε προς τα επάνω το τμήμα τοποθέτησης μονάδων. Ανατρέξτε στην ενότητα «Πίεση του συγκροτήματος θήκης μονάδας προς τα επάνω και προς τα κάτω» στη σελίδα Αφαιρέστε όλες τις μονάδες μνήμης. Ανατρέξτε στην ενότητα «Αντικατάσταση μονάδας μνήμης» στη σελίδα Αφαιρέστε τη μονάδα ψύκτρας και ανεμιστήρα. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας ψύκτρας και ανεμιστήρα» στη σελίδα Αφαιρέστε τον μικροεπεξεργαστή. Ανατρέξτε στην ενότητα «Αντικατάσταση του μικροεπεξεργαστή» στη σελίδα Αφαιρέστε όλες τις κάρτες PCI Express. Ανατρέξτε στην ενότητα «Αντικατάσταση κάρτας PCI Express» στη σελίδα Αφαιρέστε την κάρτα Wi-Fi. Ανατρέξτε στην ενότητα «Αντικατάσταση της κάρτας Wi-Fi» στη σελίδα Αφαιρέστε τη μονάδα SSD M.2. Ανατρέξτε στην ενότητα «Αντικατάσταση της μονάδας SSD M.2» στη σελίδα Σημειώστε τη δρομολόγηση και τις συνδέσεις των καλωδίων και, στη συνέχεια, αποσυνδέστε όλα τα καλώδια από την πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 5. Κεφάλαιο 4. Αντικατάσταση υλικού 63

68 13. Αντικαταστήστε την πλακέτα συστήματος. Σημειώσεις: Οι αριθμοί στην ακόλουθη εικόνα υποδεικνύουν τις θέσεις των βιδών και όχι μια συγκεκριμένη σειρά αφαίρεσης και επανατοποθέτησης των βιδών. Πιάστε την πλακέτα συστήματος προσεκτικά από τα άκρα. Απαιτείται επιστροφή της ελαττωματικής πλακέτας συστήματος, χρησιμοποιώντας κάλυμμα υποδοχών μικροεπεξεργαστή για την προστασία των ακίδων κατά την αποστολή και τον χειρισμό. 14. Περάστε και συνδέστε όλα τα καλώδια στην καινούρια πλακέτα συστήματος. 15. Πιέστε το συγκρότημα τοποθέτησης μονάδων προς τα κάτω και επανεγκαταστήστε τα εξαρτήματα που αφαιρέσατε. Για να ολοκληρώσετε την αντικατάσταση, ανατρέξτε στην ενότητα «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 64. Ολοκλήρωση της αντικατάστασης εξαρτημάτων Αφού ολοκληρώσετε την εγκατάσταση ή την αντικατάσταση όλων των εξαρτημάτων, εγκαταστήστε ξανά το κάλυμμα του υπολογιστή και συνδέστε τα καλώδια. 1. Βεβαιωθείτε ότι όλα τα εξαρτήματα έχουν συνδεθεί σωστά και ότι δεν έχετε αφήσει εργαλεία ή βίδες στο εσωτερικό του υπολογιστή. 2. Βεβαιωθείτε ότι τα καλώδια έχουν δρομολογηθεί σωστά πριν τοποθετήσετε ξανά το κάλυμμα του υπολογιστή. Κατά την επανεγκατάσταση του καλύμματος του υπολογιστή, κρατάτε τα καλώδια μακριά από τους μεντεσέδες και τις πλευρές του περιβλήματος του υπολογιστή. 3. Επανεγκαταστήστε το κάλυμμα του υπολογιστή. 64 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

69 Σχήμα 97. Επανατοποθέτηση του καλύμματος του υπολογιστή 4. Επανεγκαταστήστε τις εξωτερικές προαιρετικές συσκευές. Ανατρέξτε στην ενότητα «Αντικατάσταση εξωτερικών προαιρετικών συσκευών» στη σελίδα Τοποθετήστε τον υπολογιστή κατακόρυφα. 6. Αν υπάρχει συσκευή κλειδώματος, χρησιμοποιήστε τη για να κλειδώστε τον υπολογιστή. 7. Συνδέστε ξανά τα εξωτερικά καλώδια και τα καλώδια ρεύματος στις αντίστοιχες υποδοχές στον υπολογιστή. Κεφάλαιο 4. Αντικατάσταση υλικού 65

70 66 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

71 Παράρτημα A. Δηλώσεις Η Lenovo ενδέχεται να μη διαθέτει σε όλες τις χώρες τα προϊόντα, τις υπηρεσίες ή τις λειτουργίες που περιγράφονται στο έγγραφο αυτό. Για πληροφορίες σχετικά με τα προϊόντα και τις υπηρεσίες που παρέχονται στην περιοχή σας, συμβουλευτείτε τον τοπικό εκπρόσωπο της Lenovo. Οποιαδήποτε αναφορά σε προϊόν, πρόγραμμα ή υπηρεσία της Lenovo δεν σημαίνει ούτε υποδηλώνει ότι μπορεί να χρησιμοποιηθεί μόνο το συγκεκριμένο προϊόν, πρόγραμμα ή η συγκεκριμένη υπηρεσία της Lenovo. Μπορεί να χρησιμοποιηθεί οποιοδήποτε ισοδύναμο λειτουργικά προϊόν, πρόγραμμα ή υπηρεσία που δεν παραβιάζει δικαιώματα πνευματικής ιδιοκτησίας της Lenovo. Ωστόσο, η αξιολόγηση και επαλήθευση της λειτουργίας οποιουδήποτε άλλου προϊόντος, προγράμματος ή υπηρεσίας είναι ευθύνη του χρήστη. Η Lenovo ενδέχεται να έχει ευρεσιτεχνίες ή εκκρεμείς αιτήσεις ευρεσιτεχνίας που συνδέονται με θέματα που καλύπτει το παρόν έγγραφο. Η κατοχή αυτού του εγγράφου δεν σας παρέχει οποιοδήποτε δικαίωμα επί αυτών των ευρεσιτεχνιών. Για ερωτήσεις σχετικά με άδειες χρήσης, μπορείτε να απευθύνεστε εγγράφως στην ακόλουθη διεύθυνση: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing Η LENOVO ΠΑΡΕΧΕΙ ΑΥΤΗ ΤΗΝ ΕΚΔΟΣΗ «ΩΣ ΕΧΕΙ» ΚΑΙ ΧΩΡΙΣ ΚΑΝΕΝΟΣ ΕΙΔΟΥΣ ΕΓΓΥΗΣΗ, ΡΗΤΗ Ή ΣΙΩΠΗΡΗ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΕΝΔΕΙΚΤΙΚΑ ΚΑΙ ΟΧΙ ΠΕΡΙΟΡΙΣΤΙΚΑ, ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙ ΜΗ ΠΑΡΑΒΙΑΣΗΣ ΔΙΚΑΙΩΜΑΤΩΝ, ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΕΙΔΙΚΟΥΣ ΣΚΟΠΟΥΣ. Σε ορισμένες δικαιοδοσίες δεν επιτρέπεται η αποποίηση ρητών ή σιωπηρών εγγυήσεων σε συγκεκριμένες συναλλαγές και, επομένως, η παραπάνω δήλωση μπορεί να μην ισχύει για εσάς. Οι πληροφορίες αυτές ενδέχεται να περιέχουν τεχνικές ανακρίβειες ή τυπογραφικά λάθη. Περιοδικά, πραγματοποιούνται αλλαγές στις πληροφορίες αυτού του εγγράφου. Οι αλλαγές αυτές ενσωματώνονται σε κάθε νέα έκδοση του εγγράφου. Η Lenovo μπορεί να προβεί οποιαδήποτε στιγμή και χωρίς ειδοποίηση σε βελτιώσεις ή/και τροποποιήσεις προϊόντων ή/και προγραμμάτων που περιγράφονται σε αυτή την έκδοση. Τα προϊόντα που περιγράφονται στο παρόν έγγραφο δεν προορίζονται για χρήση σε εμφυτεύσεις ή άλλες εφαρμογές υποστήριξης της ζωής, η δυσλειτουργία των οποίων μπορεί να προκαλέσει σωματική βλάβη ή θάνατο ανθρώπων. Οι πληροφορίες που περιέχονται στο παρόν έγγραφο δεν επηρεάζουν ούτε τροποποιούν τις προδιαγραφές ή εγγυήσεις των προϊόντων Lenovo. Τίποτα στο παρόν έγγραφο δεν θα θεωρηθεί ρητή ή σιωπηρή άδεια ή υποχρέωση αποζημίωσης στα πλαίσια των δικαιωμάτων πνευματικής ιδιοκτησίας της Lenovo ή τρίτων. Όλες οι πληροφορίες που περιέχονται στο παρόν έγγραφο προσδιορίστηκαν σε συγκεκριμένα περιβάλλοντα και παρουσιάζονται ως παράδειγμα. Τα αποτελέσματα σε άλλα περιβάλλοντα λειτουργίας μπορεί να διαφέρουν. Η Lenovo μπορεί να χρησιμοποιήσει ή να διανείμει οποιεσδήποτε από τις πληροφορίες που παρέχετε με οποιονδήποτε τρόπο θεωρεί κατάλληλο χωρίς καμία υποχρέωση προς εσάς. Οποιεσδήποτε αναφορές σε δικτυακούς τόπους μη-lenovo που περιέχονται σε αυτή την έκδοση παρέχονται μόνο για τη διευκόλυνσή σας και δεν συνιστούν κατά κανένα τρόπο επιδοκιμασία των συγκεκριμένων δικτυακών τόπων. Τα υλικά σε αυτούς τους δικτυακούς τόπους δεν αποτελούν μέρος των υλικών αυτού του προϊόντος Lenovo και η εκ μέρους σας χρήση των εν λόγω δικτυακών τόπων γίνεται με δική σας ευθύνη. Οποιαδήποτε δεδομένα απόδοσης περιλαμβάνονται στο έγγραφο αυτό έχουν συγκεντρωθεί σε περιβάλλον ελεγχόμενης λειτουργίας. Κατά συνέπεια, τα αποτελέσματα απόδοσης που συγκεντρώθηκαν σε άλλα λειτουργικά περιβάλλοντα μπορεί να διαφέρουν σημαντικά. Ορισμένες μετρήσεις πραγματοποιήθηκαν σε Copyright Lenovo

72 συστήματα σε περιβάλλον ανάπτυξης και δεν εγγυόμαστε ότι οι μετρήσεις αυτές θα έχουν το ίδιο αποτέλεσμα σε γενικώς διαθέσιμα συστήματα. Επιπλέον, ορισμένες μετρήσεις μπορεί να είναι το αποτέλεσμα συμπερασματικής εξαγωγής. Τα πραγματικά αποτελέσματα μπορεί να διαφέρουν. Οι χρήστες αυτού του εγγράφου θα πρέπει να επαληθεύσουν τα δεδομένα που ισχύουν για το δικό τους περιβάλλον. 68 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού

73 Παράρτημα B. Εμπορικά σήματα Οι ακόλουθοι όροι είναι εμπορικά σήματα της Lenovo στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες: Lenovo Το λογότυπο Lenovo ThinkCentre Το λογότυπο ThinkCentre Οι όροι DisplayPort και Mini DisplayPort είναι εμπορικά σήματα της Video Electronics Standards Association. Άλλες επωνυμίες εταιρειών ή ονομασίες προϊόντων ή υπηρεσιών μπορεί να είναι εμπορικά σήματα ή σήματα υπηρεσιών άλλων. Copyright Lenovo

74 70 M725s Οδηγός χρήσης και Εγχειρίδιο συντήρησης υλικού
