1 LIFE11 NAT/GR/1014: FOROPENFORESTS Διατήρηςη Δαςϊν και Δαςικϊν Ανοιγμάτων Προτεραιότητασ ςτον Εθνικό Δρυμό Οίτησ και ςτο Όροσ Καλλίδρομο τησ τερεάσ Ελλάδασ ΔΡΑΘ A1 : ΧΑΡΣΟΓΡΑΦΘΘ ΟΙΚΟΣΟΠΩΝ ΠΡΟΣΕΡΑΙΟΣΘΣΑ ΠΑΡΑΔΟΣΕΟ: ΔΙΑΧΡΟΝΙΚΘ ΑΠΕΙΚΟΝΙΘ ΣΩΝ ΠΕΡΙΟΧΩΝ ΣΟΤ ΕΡΓΟΤ ΠΑΡΑΔΟΣΕΟ: ΨΘΦΙΑΚΑ ΜΟΝΣΕΛΑ ΑΝΑΓΛΤΦΟΤ ΠΕΡΙΟΧΩΝ ΣΟΤ ΕΡΓΟΤ φνταξη: Εμμανουήλ Βαςιλάκησ, Σμήμα Γεωλογίασ και Γεωπεριβάλλοντοσ, ΕΚΠΑ Αθήνα, Απρίλιοσ

2 Remote Sensing Time Series κοπόσ του ςυγκεκριμζνου παραδοτζου ήταν η διαχρονική απεικόνιςη των ευρφτερων περιοχϊν των λιμνίων χρηςιμοποιϊντασ τα διαθζςιμα δεδομζνα Σηλεπιςκόπηςησ (δορυφορικζσ εικόνεσ, αεροφωτογραφίεσ). Ζτςι δημιουργείται μια χρονο-ςειρά δεδομζνων ϊςτε να είναι δυνατή η παρατήρηςη των μεταβολϊν που ζχει υποςτεί η κάθε περιοχή με το πζραςμα των ετϊν. ε όλεσ τισ περιοχζσ χρηςιμοποιήθηκαν οι δορυφορικζσ εικόνεσ WorldView-2 με ζτοσ λήψησ 2013, οι οποίεσ αποκτήθηκαν ςτα πλαίςια του προγράμματοσ ForOpenForests και οι οποίεσ αφοροφν την πιο πρόςφατη απεικόνιςη των περιοχϊν. Για παλαιότερεσ απεικονίςεισ χρηςιμοποιήθηκαν αναλογικζσ παγχρωματικζσ (αςπρόμαυρεσ) αεροφωτογραφίεσ με ζτη λήψησ 1970, 1986 και 1996, οι οποίεσ μετετράπηςαν ςε ψηφιακζσ και ςτη ςυνζχεια ζγινε φωτογραμμετρική επεξεργαςία για να μετατραποφν ςε ορθοεικόνεσ. Με τη διαδικαςία αυτή (για την οποία χρηςιμοποιήθηκαν τα εξειδικευμζνα λογιςμικά πακζτα ErdasImagine και PhotoscanPro) γίνεται η χωρική τουσ ταφτιςη και ουςιαςτικά είναι δυνατή η ςφγκριςη κάθε ςημείου ενδιαφζροντοσ για τα διάφορα ζτη λήψησ. Ζτςι, δημιουργήθηκαν τρία ορθο-φωτο-μωςαϊκά για τα λίμνια του όρουσ Οίτη (1970, 1986, 1996)και δφο για τα λίμνια του όρουσ Καλλίδρομο(1986, 1996) με τα οποία είναι δυνατή η ςφγκριςη τησ δορυφορικήσ ορθο-εικόνασ του Δεν κατζςτη δυνατή η απεικόνιςη των λιμνίων του όρουσ Καλλίδρομο για το ζτοσ 1970, εκτόσ τησ ουβάλασ, λόγω μη ικανοποιητικήσ κάλυψήσ τουσ από τισ αεροφωτογραφίεσ. τη ςυνζχεια παρατίθενται τα καταςκευαςμζνα ορθο-φωτο-μωςαϊκά και οι ορθο-εικόνεσ για κάθε χρονική περίοδο, ενϊ ςημειϊνονται και οι θζςεισ των λιμνίων επάνω ςε κάθε μία. 2

3 ΟΙΤΗ Συνολικό ορκο-φωτο-μωςαϊκό από Α/Φ λιψθσ 1970 Συνολικό ορκο-φωτο-μωςαϊκό από Α/Φ λιψθσ 1986 Συνολικό ορκο-φωτο-μωςαϊκό από Α/Φ λιψθσ 1996 Ορκο-εικόνα από Δ/Ε λιψθσ

4 ΚΑΛΛΙΔΡΟΜΟ Συνολικό ορκο-φωτο-μωςαϊκό από Α/Φ λιψθσ 1970 Συνολικό ορκο-φωτο-μωςαϊκό από Α/Φ λιψθσ

5 Συνολικό ορκο-φωτο-μωςαϊκό από Α/Φ λιψθσ 1986 Ορκο-εικόνα από Δ/Ε λιψθσ

6 High resolution and 3D Reference Image κοπόσ του ςυγκεκριμζνου παραδοτζου ήταν η δημιουργία ψηφιακϊν μοντζλων αναγλφφου για τισ περιοχζσ ενδιαφζροντοσ και ο ςυνδυαςμόσ τουσ με δορυφορικζσ εικόνεσ υψηλήσ χωρικήσ διακριτικήσ ικανότητασ. Σα προϊόντα αυτά χρηςιμοποιοφνται ωσ υπόβαθρο αναφοράσ για εργαςίεσ άλλων δράςεων. υγκεκριμζνα για τισ ευρφτερεσ περιοχζσ Οίτησ και Καλλιδρόμου καταςκευάςτηκαν δφο ψηφιακά μοντζλα αναγλφφου με χωρική ανάλυςη 20 μζτρα, χρηςιμοποιϊντασ τισ ιςοχψείσ καμπφλεσ (ιςοδιάςταςησ 20μ.) των αντίςτοιχων τοπογραφικϊν διαγραμμάτων κλίμακασ 1: ε αυτά ζγινε υπζρθεςη των δορυφορικϊν εικόνων, χρηςιμοποιϊντασ λογιςμικά υςτήματα Γεωγραφικϊν Πληροφοριϊν, με αποτζλεςμα την καταςκευή των παρακάτω ζγχρωμων τριςδιάςτατων εικόνων. Μζςω των λογιςμικϊν είναι δυνατή η εξαγωγή ςυντεταγμζνων (Χ,Τ) και υψομζτρου (Η) για οποιοδήποτε ςημείο. Για τισ ευρφτερεσ περιοχζσ των λιμνίων, καταςκευάςτηκε ψηφιακό μοντζλο αναγλφφου με πολφ υψηλότερη χωρική ανάλυςη (5 μζτρα), για τισ ανάγκεσ άλλων δράςεων. ε αυτζσ τισ επτά θζςεισ καταςκευάςτηκαν μικρο-τοπογραφικά διαγράμματα με ιςοδιάςταςη 0,25 μζτρα, χρηςιμοποιϊντασ υψηλήσ τοπογραφικήσ ακρίβειασ δεδομζνα, προερχόμενα από εξοπλιςμό RTK-GPS. τισ παρακάτω εικόνεσ φαίνεται ςε κάθε περιοχή λιμνίου η υπζρθεςη των ιςοχψϊν καμπυλϊν (ιςοδιάςταςησ 1μ.) και του ίχνουσ τησ ακτογραμμήσ, ςτην ορθοεικόνα WorldView-2 (λήψησ 2013). 6

7 7

8 ΟΙΤΗ Μικρο-τοπογραφία λιμνίου Λοφκα Μικρο-τοπογραφία λιμνίουλειβαδιζσ 8

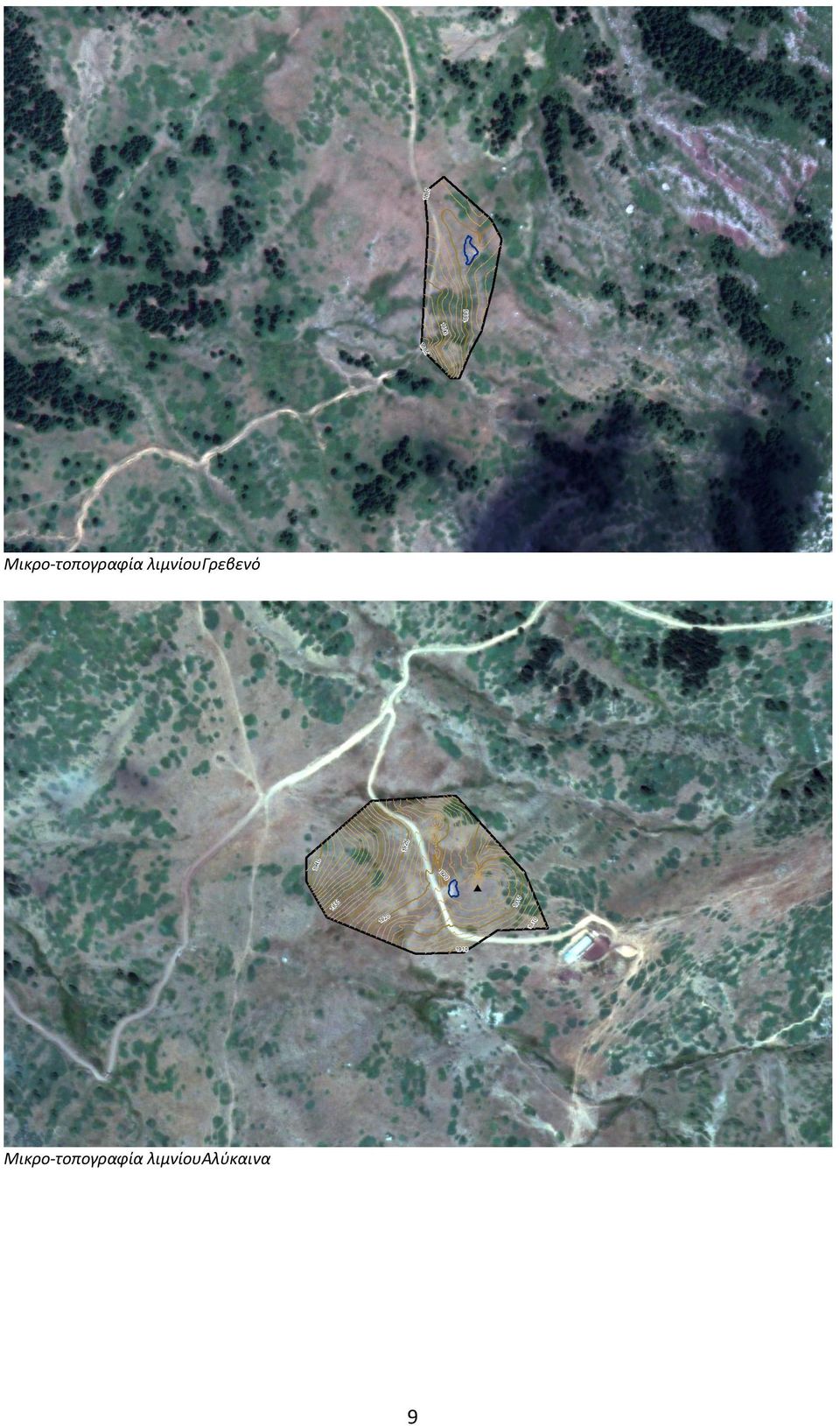

9 Μικρο-τοπογραφία λιμνίουγρεβενό Μικρο-τοπογραφία λιμνίουαλφκαινα 9

10 ΚΑΛΛΙΔΡΟΜΟ Μικρο-τοπογραφία λιμνίουνευρόπολθσ Μικρο-τοπογραφία λιμνίωνμουροφηοσ-μουρίηια 10

11 Μικρο-τοπογραφία Σουβάλασ 11
