1 ΜΕΤΑΠΤΥΧΙΑΚΟ ΙΠΛΩΜΑ ΕΙ ΙΚΕΥΣΗΣ «ΕΦΑΡΜΟΓΕΣΤΗΣΒΙΟΛΟΓΙΑΣΣΤΗΝΙΑΤΡΙΚΗ» ΕΙΣΑΓΩΓΗ ΣΤΟΥΣ ΗΛΕΚΤΡΟΝΙΚΟΥΣ ΥΠΟΛΟΓΙΣΤΕΣ ΛΟΥΚΑΣ Χ. ΜΑΡΓΑΡΙΤΗΣ Θανάσης. Βελέντζας Γιώργος Παπαδήµας ΤΜΗΜΑ ΒΙΟΛΟΓΙΑΣ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΑΘΗΝΩΝ

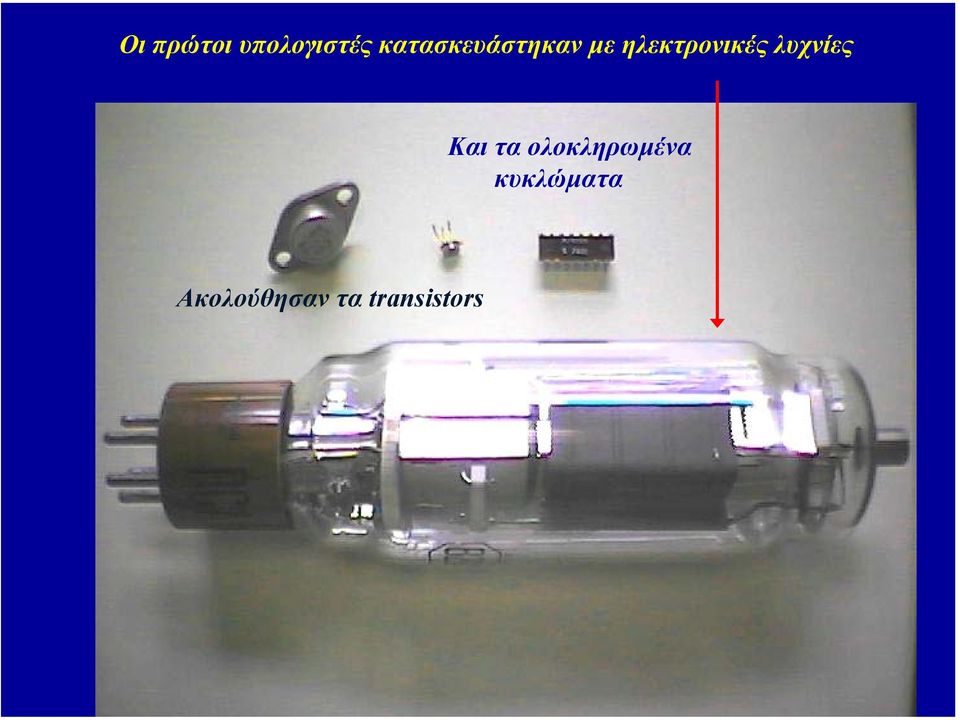

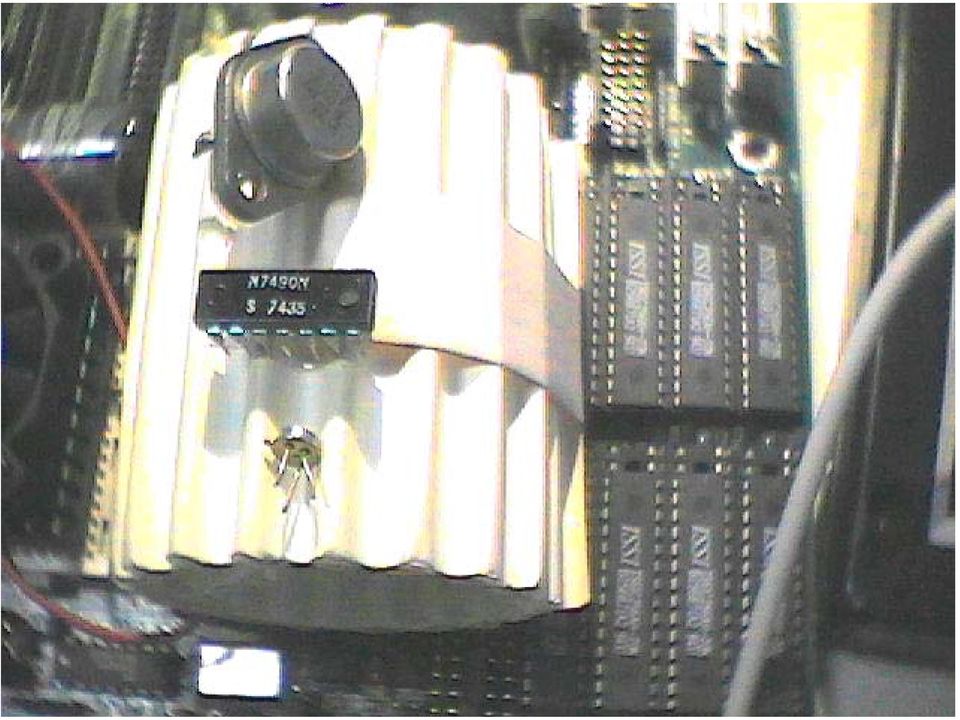

2 Οι πρώτοι υπολογιστές κατασκευάστηκαν µε ηλεκτρονικές λυχνίες Και τα ολοκληρωµένα κυκλώµατα Ακολούθησαν τα transistors

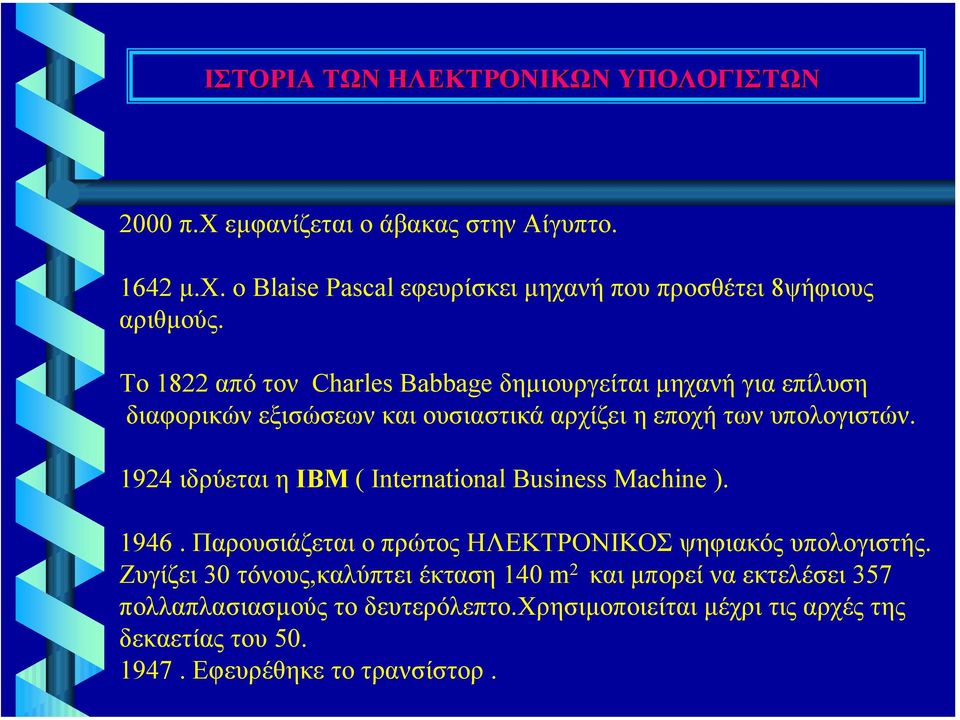

3 ΙΣΤΟΡΙΑ Α ΤΩΝ ΗΛΕΚΤΡΟΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ 2000 π.χ εµφανίζεται ο άβακας στην Αίγυπτο µ.χ. ο Blaise Pascal εφευρίσκει µηχανή που προσθέτει 8ψήφιους αριθµούς. Το 1822 από τον Charles Babbage δηµιουργείται µηχανή για επίλυση διαφορικών εξισώσεων και ουσιαστικά αρχίζει η εποχή των υπολογιστών ιδρύεται η IBM ( International Business Machine ) Παρουσιάζεται ο πρώτος ΗΛΕΚΤΡΟΝΙΚΟΣ ψηφιακός υπολογιστής. Ζυγίζει 30 τόνους,καλύπτει έκταση 140 m 2 και µπορεί να εκτελέσει 357 πολλαπλασιασµούς το δευτερόλεπτο.χρησιµοποιείται µέχρι τις αρχές της δεκαετίας του Εφευρέθηκε το τρανσίστορ.

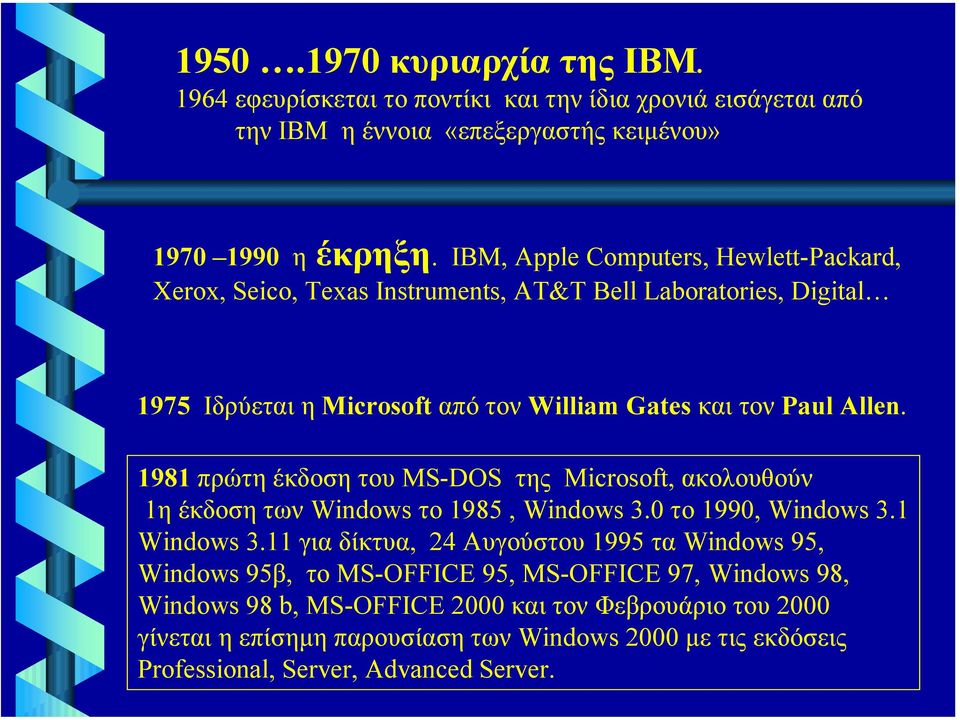

4 κυριαρχία της IBM εφευρίσκεται το ποντίκι και την ίδια χρονιά εισάγεται από την IBM η έννοια «επεξεργαστής κειµένου» η έκρηξη. IBM, Apple Computers, Hewlett-Packard, Xerox, Seico, Texas Instruments, AT&T Bell Laboratories, Digital 1975 Ιδρύεται η Microsoft από τον William Gates και τον Paul Allen πρώτη έκδοση του ΜS-DOS της Microsoft, ακολουθούν 1η έκδοση των Windows το 1985, Windows 3.0 το 1990, Windows 3.1 Windows 3.11 για δίκτυα, 24 Αυγούστου 1995 τα Windows 95, Windows 95β, το MS-OFFICE 95, MS-OFFICE 97, Windows 98, Windows 98 b, MS-OFFICE 2000 και τον Φεβρουάριο του 2000 γίνεται η επίσηµη παρουσίαση των Windows 2000 µε τις εκδόσεις Professional, Server, Advanced Server.

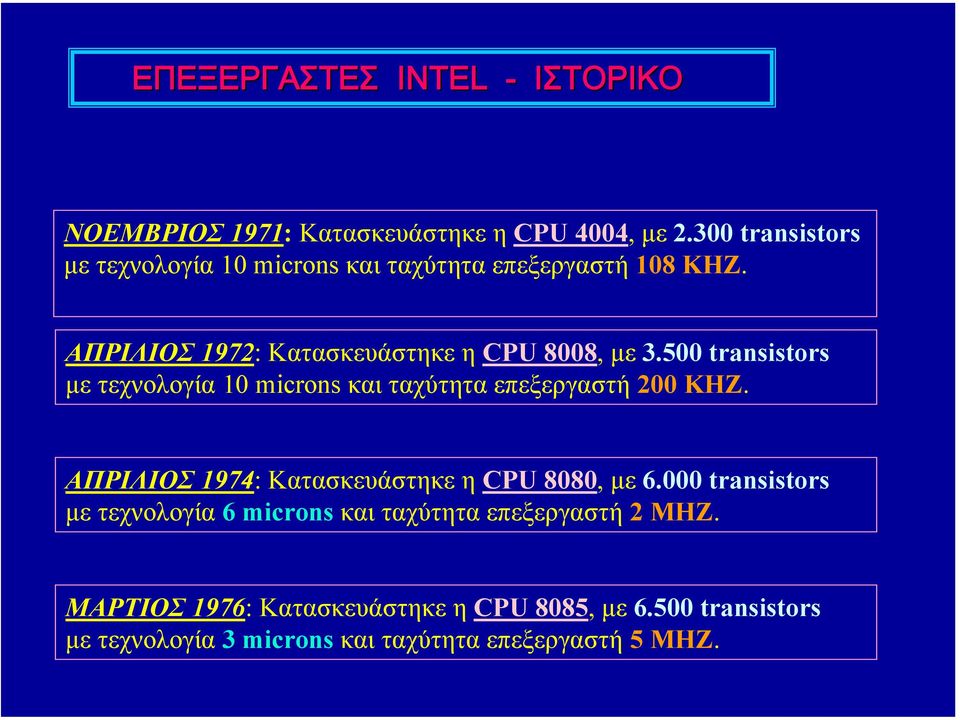

5 ΕΠΕΞΕΡΓΑΣΤΕΣ INTEL - ΙΣΤΟΡΙΚΟ ΝΟΕΜΒΡΙΟΣ 1971: Κατασκευάστηκε η CPU 4004, µε transistors µε τεχνολογία 10 microns και ταχύτητα επεξεργαστή 108 KHZ. ΑΠΡΙΛΙΟΣ 1972: Κατασκευάστηκε η CPU 8008, µε transistors µε τεχνολογία 10 microns και ταχύτητα επεξεργαστή 200 KHZ. ΑΠΡΙΛΙΟΣ 1974: Κατασκευάστηκε η CPU 8080, µε transistors µε τεχνολογία 6 microns και ταχύτητα επεξεργαστή 2 ΜHZ. ΜΑΡΤΙΟΣ 1976: Κατασκευάστηκε η CPU 8085, µε transistors µε τεχνολογία 3 microns και ταχύτητα επεξεργαστή 5 ΜHZ.

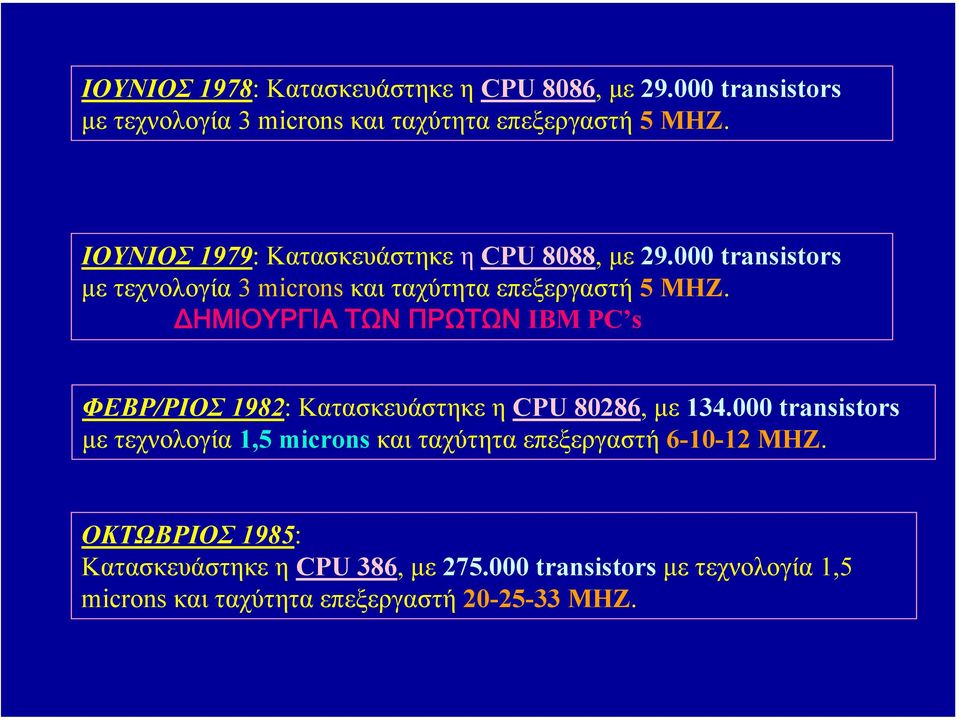

6 ΙΟΥΝΙΟΣ 1978: Κατασκευάστηκε η CPU 8086, µε transistors µε τεχνολογία 3 microns και ταχύτητα επεξεργαστή 5 ΜHZ. ΙΟΥΝΙΟΣ 1979: Κατασκευάστηκε η CPU 8088, µε transistors µε τεχνολογία 3 microns και ταχύτητα επεξεργαστή 5 ΜHZ. ΔΗΜΙΟΥΡΓΙΑ ΤΩΝ ΠΡΩΤΩΝ IBM PC s ΦΕΒΡ/ΡΙΟΣ 1982: Κατασκευάστηκε η CPU 80286, µε transistors µε τεχνολογία 1,5 microns και ταχύτητα επεξεργαστή ΜHZ. ΟΚΤΩΒΡΙΟΣ 1985: Κατασκευάστηκε η CPU 386, µε transistors µε τεχνολογία 1,5 microns και ταχύτητα επεξεργαστή ΜHZ.

7

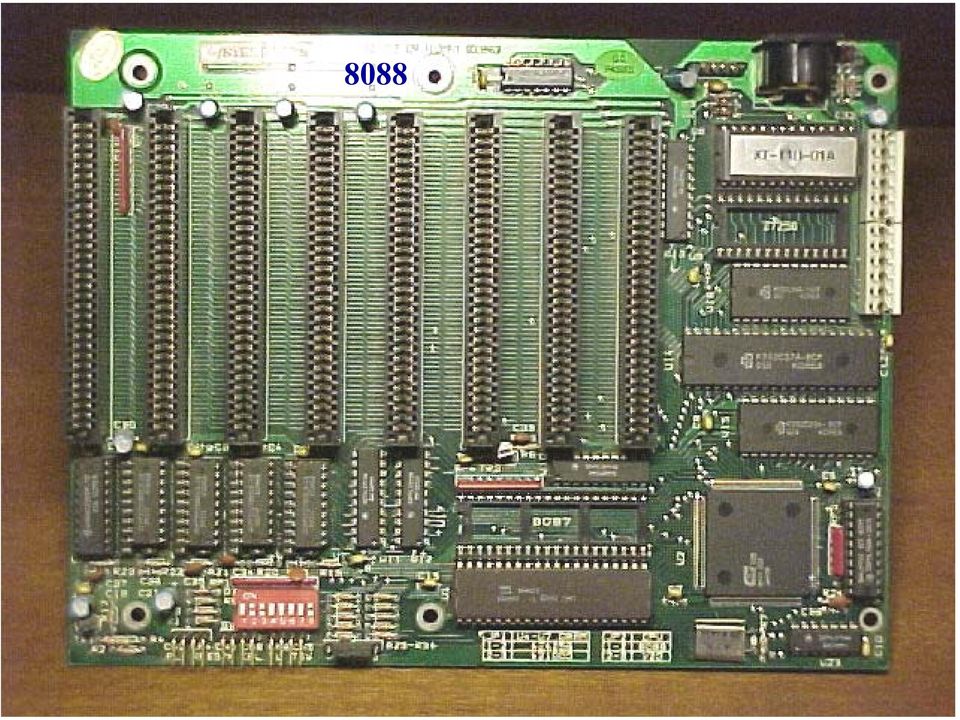

8 8088

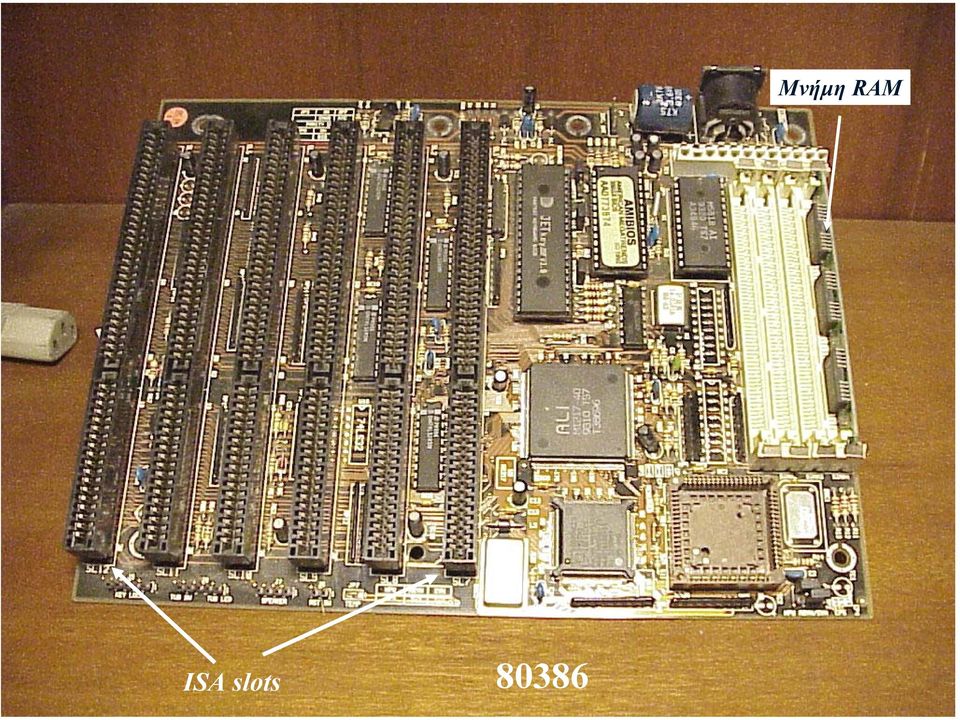

9 Μνήµη RAM ISA slots 80386

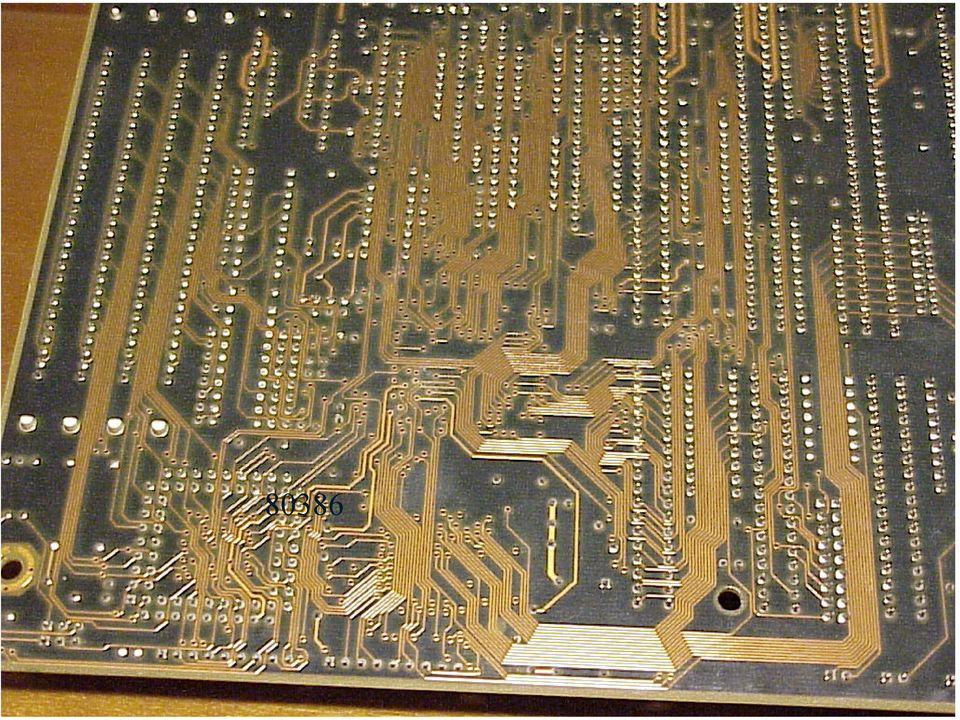

10 80386

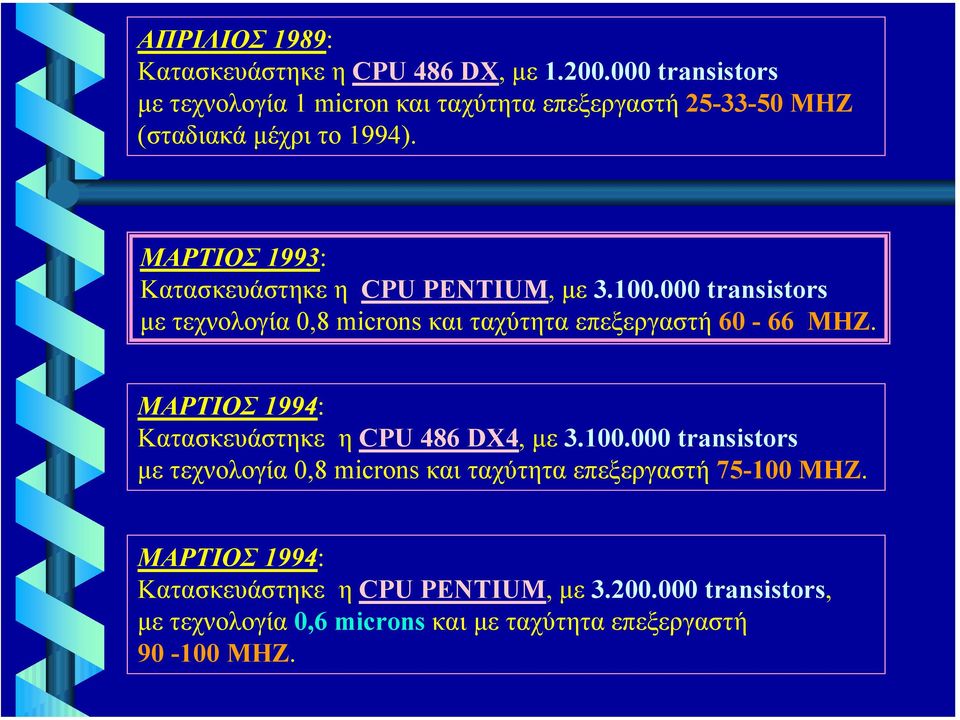

11 ΑΠΡΙΛΙΟΣ 1989: Κατασκευάστηκε η CPU 486 DX, µε transistors µε τεχνολογία 1 micron και ταχύτητα επεξεργαστή ΜHZ (σταδιακά µέχρι το 1994). ΜΑΡΤΙΟΣ 1993: Κατασκευάστηκε η CPU PENTIUM, µε transistors µε τεχνολογία 0,8 microns και ταχύτητα επεξεργαστή ΜHZ. ΜΑΡΤΙΟΣ 1994: Κατασκευάστηκε η CPU 486 DX4, µε transistors µε τεχνολογία 0,8 microns και ταχύτητα επεξεργαστή ΜHZ. ΜΑΡΤΙΟΣ 1994: Κατασκευάστηκε η CPU PENTIUM, µε transistors, µε τεχνολογία 0,6 microns και µε ταχύτητα επεξεργαστή ΜHZ.

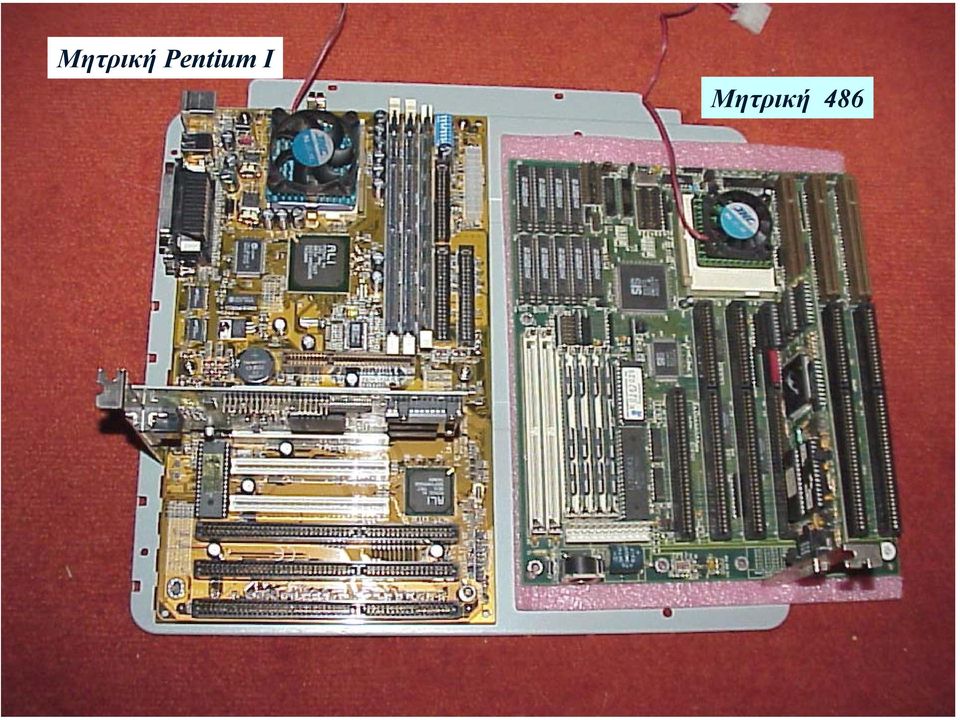

12 Μητρική Pentium I Μητρική 486

13 CPU 486 CPU Pentium I

14 Θέσεις για µνήµες RAM PCI slots Bios Θέση CPU socket 7 ISA slots Μητρική (motherboard) Pentium I

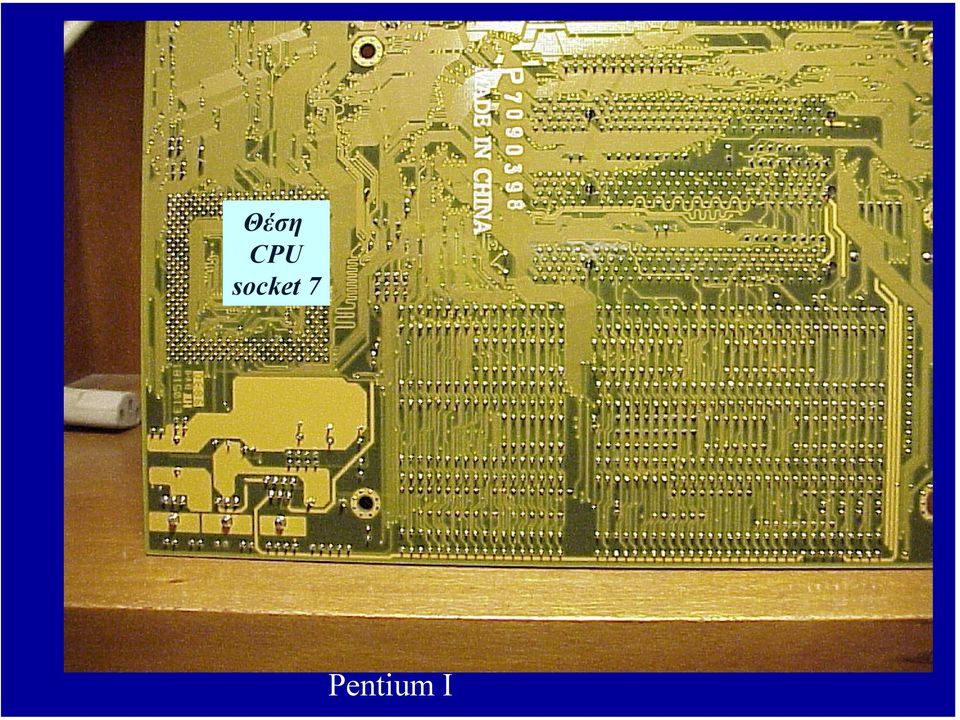

15 Θέση CPU socket 7 Pentium I

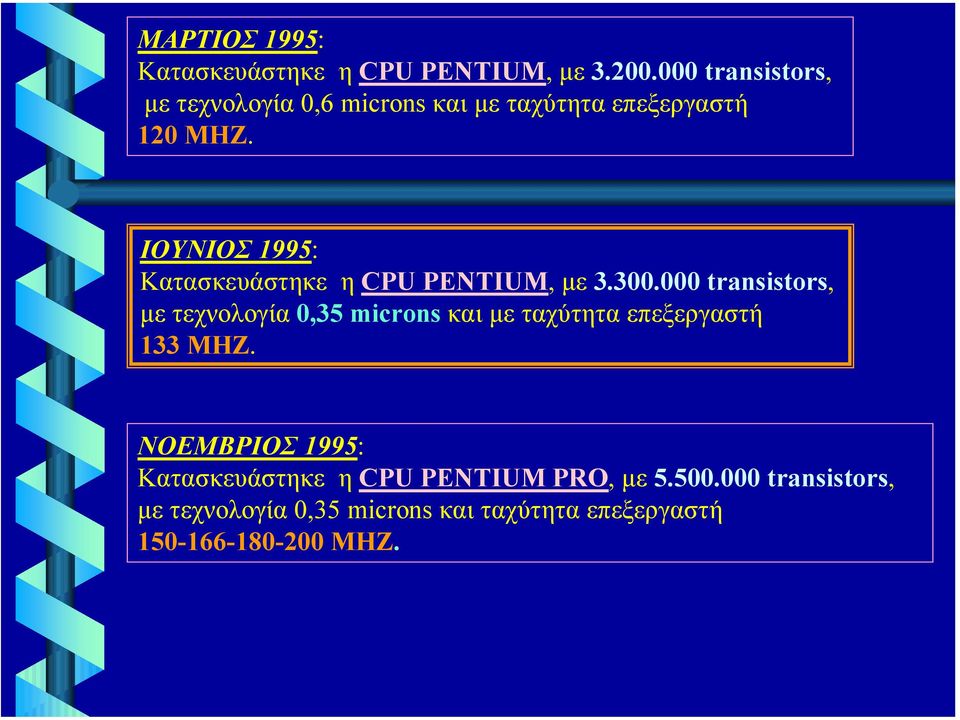

16 ΜΑΡΤΙΟΣ 1995: Κατασκευάστηκε η CPU PENTIUM, µε transistors, µε τεχνολογία 0,6 microns και µε ταχύτητα επεξεργαστή 120 ΜHZ. ΙΟΥΝΙΟΣ 1995: Κατασκευάστηκε η CPU PENTIUM, µε transistors, µε τεχνολογία 0,35 microns και µε ταχύτητα επεξεργαστή 133 ΜHZ. ΝΟΕΜΒΡΙΟΣ 1995: Κατασκευάστηκε η CPU PENTIUM PRO, µε transistors, µε τεχνολογία 0,35 microns και ταχύτητα επεξεργαστή ΜHZ.

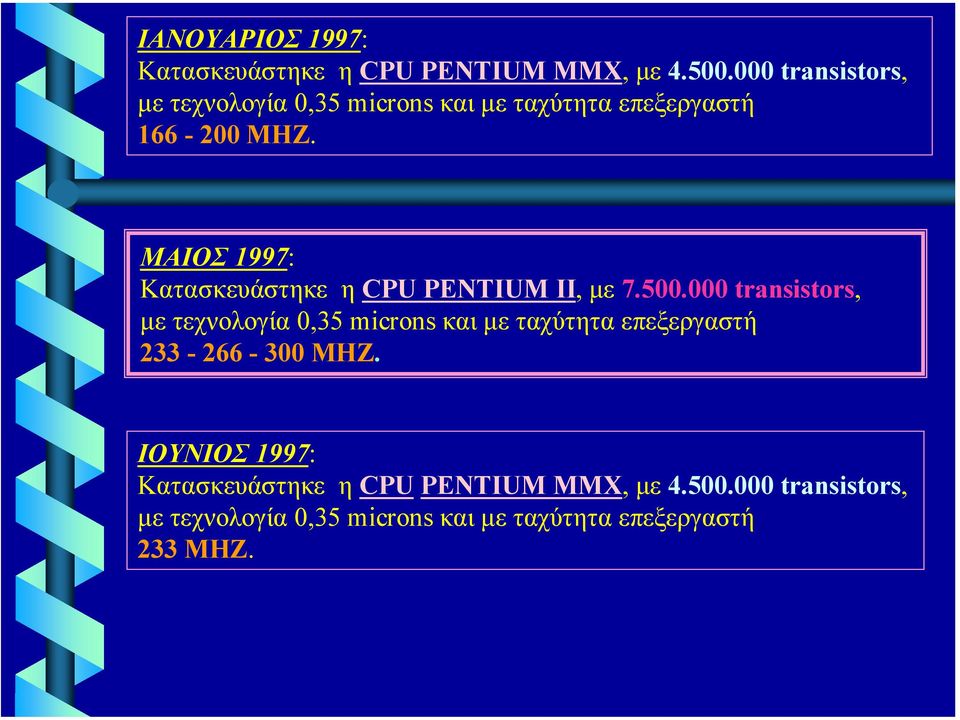

17 ΙΑΝΟΥΑΡΙΟΣ 1997: Κατασκευάστηκε η CPU PENTIUM ΜΜΧ, µε transistors, µε τεχνολογία 0,35 microns και µε ταχύτητα επεξεργαστή ΜHZ. ΜΑΙΟΣ 1997: Κατασκευάστηκε η CPU PENTIUM ΙΙ, µε transistors, µε τεχνολογία 0,35 microns και µε ταχύτητα επεξεργαστή ΜHZ. ΙΟΥΝΙΟΣ 1997: Κατασκευάστηκε η CPU PENTIUM ΜΜΧ, µε transistors, µε τεχνολογία 0,35 microns και µε ταχύτητα επεξεργαστή 233 ΜHZ.

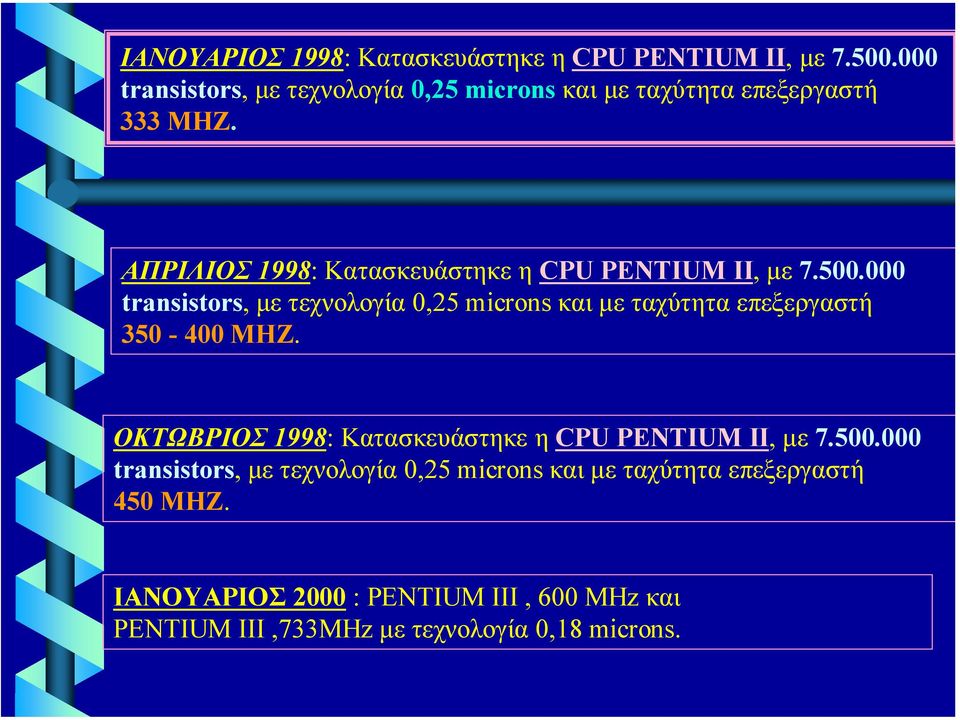

18 ΙΑΝΟΥΑΡΙΟΣ 1998: Κατασκευάστηκε η CPU PENTIUM ΙΙ, µε transistors, µε τεχνολογία 0,25 microns και µε ταχύτητα επεξεργαστή 333 ΜHZ. ΑΠΡΙΛΙΟΣ 1998: Κατασκευάστηκε η CPU PENTIUM ΙΙ, µε transistors, µε τεχνολογία 0,25 microns και µε ταχύτητα επεξεργαστή ΜΗΖ. ΟΚΤΩΒΡΙΟΣ 1998: Κατασκευάστηκε η CPU PENTIUM ΙΙ, µε transistors, µε τεχνολογία 0,25 microns και µε ταχύτητα επεξεργαστή 450 ΜΗΖ. ΙΑΝΟΥΑΡΙΟΣ 2000 : PENTIUM III, 600 MHz και PENTIUM III,733MHz µε τεχνολογία 0,18 microns.

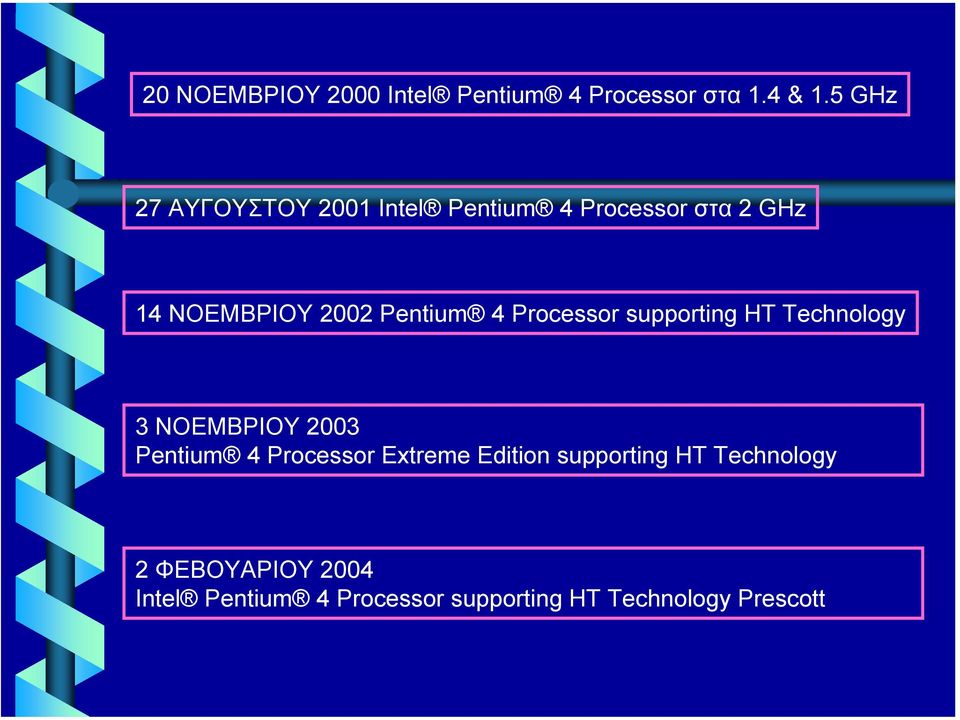

19 20 ΝΟΕΜΒΡΙΟΥ 2000 Intel Pentium 4 Processor στα 1.4 & 1.5 GHz 27 ΑΥΓΟΥΣΤΟΥ 2001 Intel Pentium 4 Processor στα 2 GHz 14 ΝΟΕΜΒΡΙΟΥ 2002 Pentium 4 Processor supporting HT Technology 3 ΝΟΕΜΒΡΙΟΥ 2003 Pentium 4 Processor Extreme Edition supporting HT Technology 2 ΦΕΒΟΥΑΡΙΟΥ 2004 Intel Pentium 4 Processor supporting HT Technology Prescott

20 Θέσεις IDE για Σκληρούς ίσκους Μητρική (Motherboard) pentium 4 Θύρες Περιφερειακών Θύρες PCI Βάση για CPU Θύρα AGP Τροφοδοσία ΑΤΧ Chipset Θέση µνήµης

21 Ο Νόµος του Moore Ο Moore προέβλεψε το 1965 ότι ο αριθµός των ενσωµατωµένων τρανσιστορς σε ένα ολοκληρωµένο κύκλωµα θα διπλασιάζεται κάθε 18 µήνες. Ισχύει ακόµα?

22 Ο Νόµος του Moore

23 Επεξεργαστές Intel Συνοπτικά Επεξεργαστής Year of introduction Transistors , , , , , processor , DX processor ,180,000 Pentium processor ,100,000 Pentium II processor ,500,000 Pentium III processor ,000,000 Pentium 4 processor ,000,000 Pentium 4 Extreme Processor ,000,000 Pentium 4 processor HT (new) ,000,000

24 Intel 1970s Processors Introduced 15/11/71 1/4/72 1/4/74 8/6/78 1/6/79 Clock Speeds Bus Width Number of Transistors 108KHz 4 bits 2,300 (10 microns) 200KHz 8 bits 3,500 (10 microns) 2MHz 5MHz, 8MHz, 10MHz 8 bits 16 bits 6,000 (6 microns) 29,000 (3 microns) 5MHz, 8MHz 8 bits 29,000 (3 microns)

25 Intel 1980s Processors Intel386 DX Microproces sor Intel386SX Microproce ssor Intel486 DX CPU Microprocess or Introduced 2/1/82 10/17/85 6/16/88 4/10/89 Clock Speeds 6MHz, 8MHz, 10MHz, 12.5MHz 16MHz, 20MHz, 25MHz, 33MHz 16MHz, 20MHz, 25MHz, 33MHz 25MHz, 33MHz, 50MHz Bus Width 16 bits 32 bits 16 bits 32 bits Number of Transistors 134,000 (1.5 microns) 275,000 (1 micron) 275,000 (1 micron) 1.2 million (1 micron) (.8 micron with 50MHz)

26 Intel 1990s Processors Intel486 SX Pentium Processor Pentium Pro Processor Pentium II Processor Pentium III Introduced 4/22/91 3/22/93 1/01/95 5/07/97 26/2/ /2/1999 Bus Width 32 bits 64 bits 64 bits 64 bits 64 bits Number of Transistors million (1 micron) 3.1 million (.8 micron) 5.5 million (0.35 micron) 7.5 million (0.35 micron) 9.5 million (0.25 micron)

27 Intel 2000 Processors Pentium III Tualantin Pentium 4 Pentium 4 Northwood Pentium 4 HT Technology Pentium 4 Extreme Edition Pentium 4 HT (new) Technology Introduced 8/3/ /8/2001 7/1/ /11/2002 3/11/2003 2/2/2004 Bus Width 64 bit 64 bit 64 bit 64 bit 64 bit 64 bit Number of Transistors 28,000,000 (0.18-micron process) 133 Mhz Bus Speed 42,000,00 0 (0.18- micron process) 400 Mhz Bus Speed 55,000,000 (0.13 micron process) 400 Mhz Bus Speed 55,000,000 [0,13 micron] Mhz Bus Speed 178,000,000 [0.13 micron] 800 Mhz Bus Speed 125,000,000 [90 nm ] 800 Mhz Bus Speed

28 Ισχυει ο νοµος του Moore? OXI Ο αριθµος των ενσωµατωµένων τρανσιστορς σε ένα κύκλωµα διπλασιάζεται γρηγορότερα από τους 18 µήνες.

29 Το μέλλον Κβαντικοί υπολογιστές Φωτονικοί υπολογιστές Βιολογικοί υπολογιστές ( νευρικά δίκτυα, ζωντανός υπολογιστής )

30 Συνοπτική Ιστορία των Λειτουργικών Συστηµάτων της Microsoft

31 Ιστορία του Microsoft DiskOperatingSystem DOS Year Event 1981 MS-DOS 1.0 was released August, MS-DOS 1.25 was released August, MS-DOS 2.0 was released March, MS-DOS 3.0 for the IBM PC AT and MS-DOS 3.1 for networks MS-DOS 3.2 was released April, MS-DOS 3.3 was released April, MS-DOS 4.0 was released July, MS-DOS 4.01 was released November, MS-DOS 5.0 was released June, MS-DOS 6.0 was released August, MS-DOS 6.2 was released November, MS-DOS 6.21 was released March, MS-DOS 6.22 was released April, 1994

32 Ιστορία των Microsoft Windows Year Event 1983 Microsoft Windows was announced November, 1983 and sells for $ Microsoft Windows 1.0 is introduced in November, 1985 and is initially sold for $ $ 1987 Microsoft Windows 2.0 was released December 9, 1987 and is initially sold for $ Microsoft Windows/386 or Windows 386 is introduced December 9, 1987 and is initially sold for $ Microsoft Windows/286 or Windows 286 is introduced June, 1988 and is initially ially sold for $ Microsoft Windows 3.0 was released May, Microsoft Windows 3.0 full version was w priced at $ and the upgrade version was priced at $ Microsoft Windows 3.0 or Windows 3.0a with multimedia was released October, Microsoft Windows 3.1 was released April, 1992 and sells more than 1 Million copies within w the first two months of its release Microsoft Windows for Workgroups 3.1 was released October, Microsoft Windows NT 3.1 was released August, The number of licensed users of Microsoft Windows now totals more then 25 Million Microsoft Windows for Workgroups 3.11 was released February, Microsoft Windows NT 3.5 was released September, Microsoft Windows NT 3.51 was released June, 1995.

33 Year 1995 Microsoft Windows 95 was released August, 1995 and sells more than 1 Million copies within 4 days Microsoft Windows NT 4.0 was released August, Microsoft Windows CE 1.0 was released November, Microsoft Windows CE 2.0 was released November, Microsoft Windows 98 was released June, Microsoft Windows CE 2.1 was released July, Microsoft Windows 98 SE (Second Edition) was released May, Microsoft Windows CE 3.0 was released Microsoft Windows 2000 was released February Microsoft Windows ME (Millennium) released July Event Microsoft Windows XP is released October 25, Microsoft Windows XP Media Centre Microsoft Windows XP Service Pack 2

34

35

36 Σύντοµη ξενάγηση Στο hardware (υλισµικό( υλισµικό) ενός υπολογιστή

37 Μητρική 486 Μητρική Pentium I

38 Pentium II ΘΕΣΗ CPU SLOT1

39 CPU Pentium II

40 Socket 370 Pentium III next

41 Parallel port keyboard mouse PS2 USB com1 Serial ports com2

42 RAM CPU 1 GHZ Υποδοχή τροφοδοσίας

43

44 Οι συνδέσεις της βάσης 370

45 Επεξεργαστής PENTIUM III, 1 GHZ εντός βάσης 370

46 παρατήρηση Εκ του πλησίον...

47

48

49 PCI Peripheral Component Interchange Οδηγός CD Σκληρός δίσκος ISA Slots, 16 bits IDE2 ποντίκι IDE1 Κάρτα οθόνης Slot PCI 32 bits IDE Integrated Drive Electronics Μνήµες RAM CPU

50 Οδηγός CD cd drive laser

51

52

53 Floppy µονάδα εύκαµπτου δίσκου

54 Floppy µονάδα εύκαµπτου δίσκου

55 Οδηγός εύκαµπτου δίσκου (floppy drive) οδηγός CD ROM Κουµπί εκκίνησης Υπολογιστής UMAX Pentium I

56

57 Τροφοδοσία 220 βολτ Σύνδεση πληκτρολογίου Σειριακές πόρτες Σύνδεση mouse Παράλληλη πόρτα Έξοδος κάρτας ήχου Κάρτα δικτύου

58 τροφοδοτικό Οδηγός CD Σκληρός δίσκος µεγάφωνο

59

60 Θέσεις για µνήµες RAM Θέση για CPU

61

62

63

64

65

66 Μερικοί απο τους υπολογιστές Μ Ε-Φεβρουάριος 2002 PENTIUM III, 900 MHG
